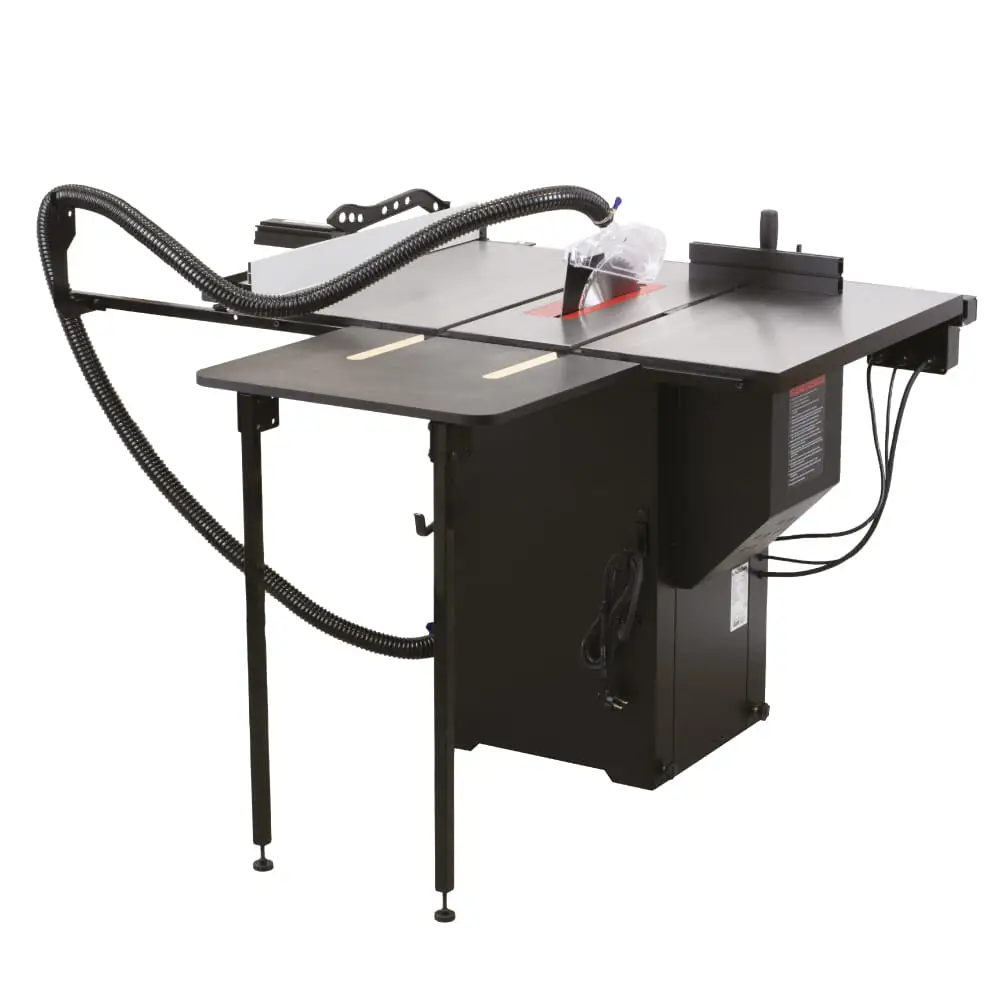

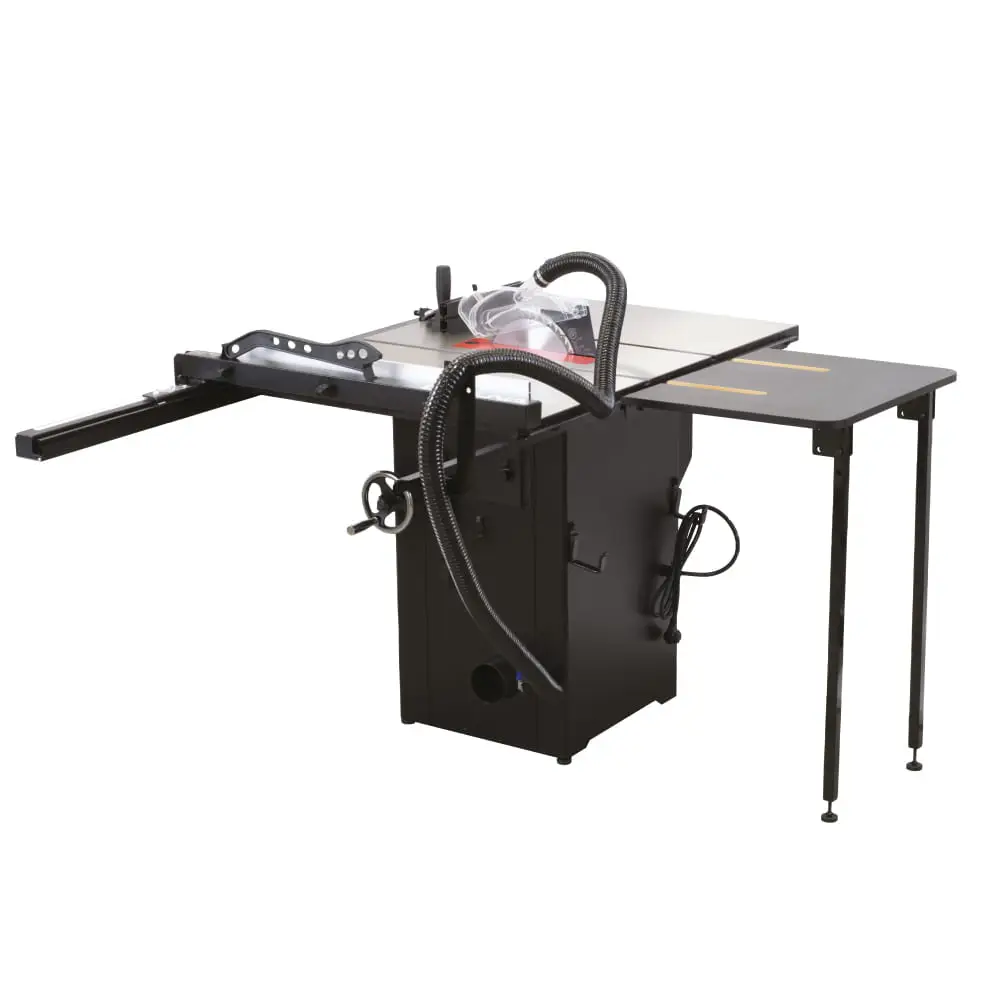

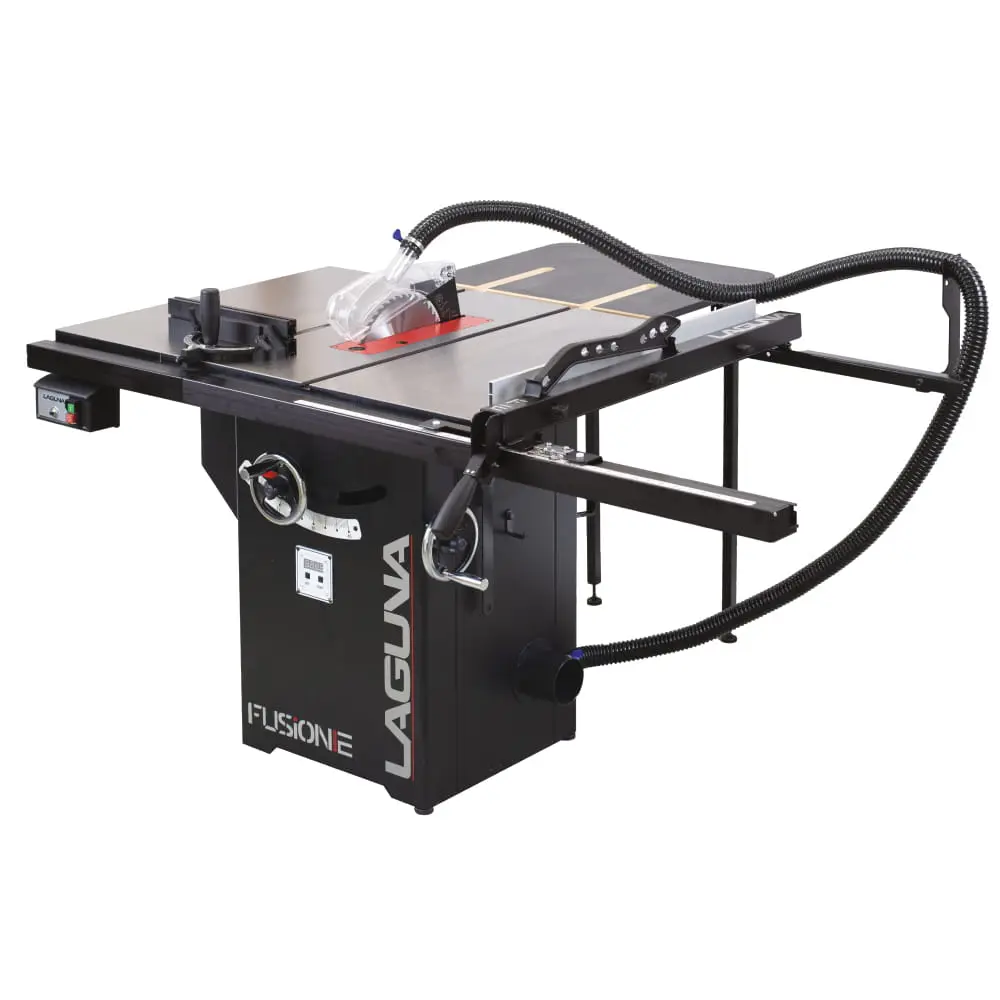

Pilarka tarczowa stołowa Laguna Tools Fusion 2 250 mm 230 V

Laguna Tools Fusion 2 – profesjonalna pilarka stołowa do precyzyjnego cięcia

Laguna Tools Fusion 2 to solidna pilarka tarczowa stołowa przeznaczona dla wymagających stolarzy, zakładów usługowych oraz dobrze wyposażonych warsztatów przydomowych.

Maszyna łączy masywną konstrukcję pilarki stacjonarnej z rozwiązaniami zwiększającymi wygodę codziennej pracy. Duży żeliwny stół, precyzyjna przykładnica wzdłużna, cyfrowy wskaźnik nachylenia tarczy oraz stabilne żeliwne zawieszenie zespołu tnącego pomagają uzyskać powtarzalne rezultaty podczas cięcia drewna i materiałów drewnopochodnych.

Fusion 2 wykorzystuje tarcze o średnicy 250 mm i otworze mocującym 30 mm. Maksymalna wysokość cięcia wynosi 79 mm przy ustawieniu 90° oraz 56 mm po pochyleniu tarczy do 45°. Szerokość cięcia z prawej strony tarczy wynosi 914 mm i może zostać zwiększona do około 1320 mm za pomocą opcjonalnego rozszerzenia prowadnicy.

Precyzja potrzebna podczas codziennej pracy

Fusion 2 została zaprojektowana z myślą o dokładnym cięciu wzdłużnym, poprzecznym i ukośnym.

Pilarka sprawdzi się podczas:

• rozcinania drewna litego,
• przycinania desek i kantówek,
• formatowania sklejki,
• docinania płyt MDF i HDF,
• cięcia surowych płyt wiórowych,
• obróbki płyt laminowanych odpowiednią tarczą,
• wykonywania listew i elementów meblowych,
• cięcia elementów pod kątem,
• przygotowywania materiału do klejenia,
• wykonywania powtarzalnych elementów stolarskich,
• przygotowywania rowków i wpustów z odpowiednim wyposażeniem.

Rodzaj tarczy powinien być zawsze dopasowany do materiału i kierunku cięcia. Tarcza z mniejszą liczbą zębów lepiej sprawdzi się przy szybkim rozcinaniu wzdłużnym, natomiast gęstsze uzębienie pozwoli uzyskać dokładniejszą krawędź podczas cięcia poprzecznego lub obróbki płyt.

Masywny, precyzyjnie obrobiony stół żeliwny

Jednym z najważniejszych elementów Laguna Fusion 2 jest duży stół roboczy wykonany z polerowanego żeliwa.

Żeliwna powierzchnia zapewnia:

• wysoką stabilność podczas pracy,
• dobre tłumienie drgań,
• płynne przesuwanie obrabianego materiału,
• sztywne podparcie większych elementów,
• trwałość przy regularnym użytkowaniu,
• możliwość dokładnego ustawienia prowadnic.

Wymiary głównej powierzchni stołu wynoszą około 792x1118 mm. W wyposażeniu standardowym znajduje się również tylne przedłużenie, które zapewnia dodatkowe podparcie dłuższych desek, płyt i elementów meblowych.

Żeliwną powierzchnię warto regularnie czyścić i zabezpieczać preparatem ograniczającym korozję oraz tarcie.

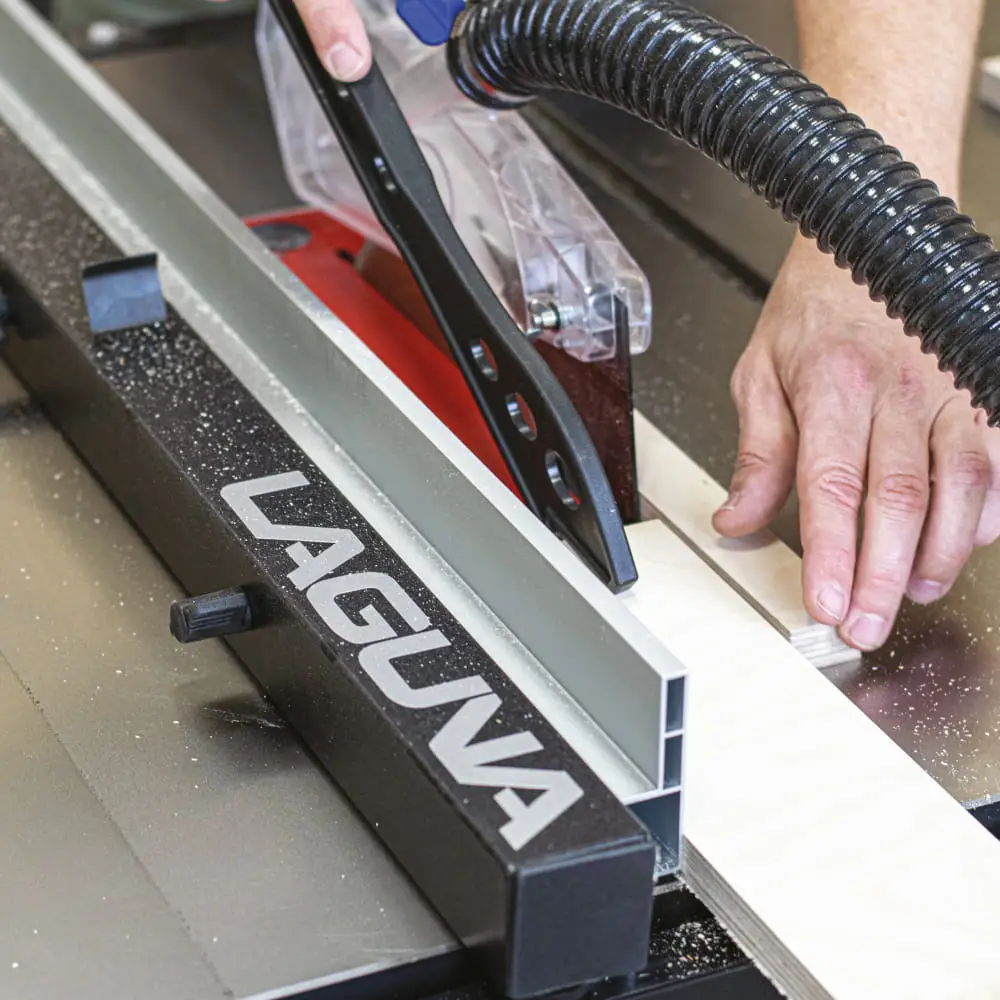

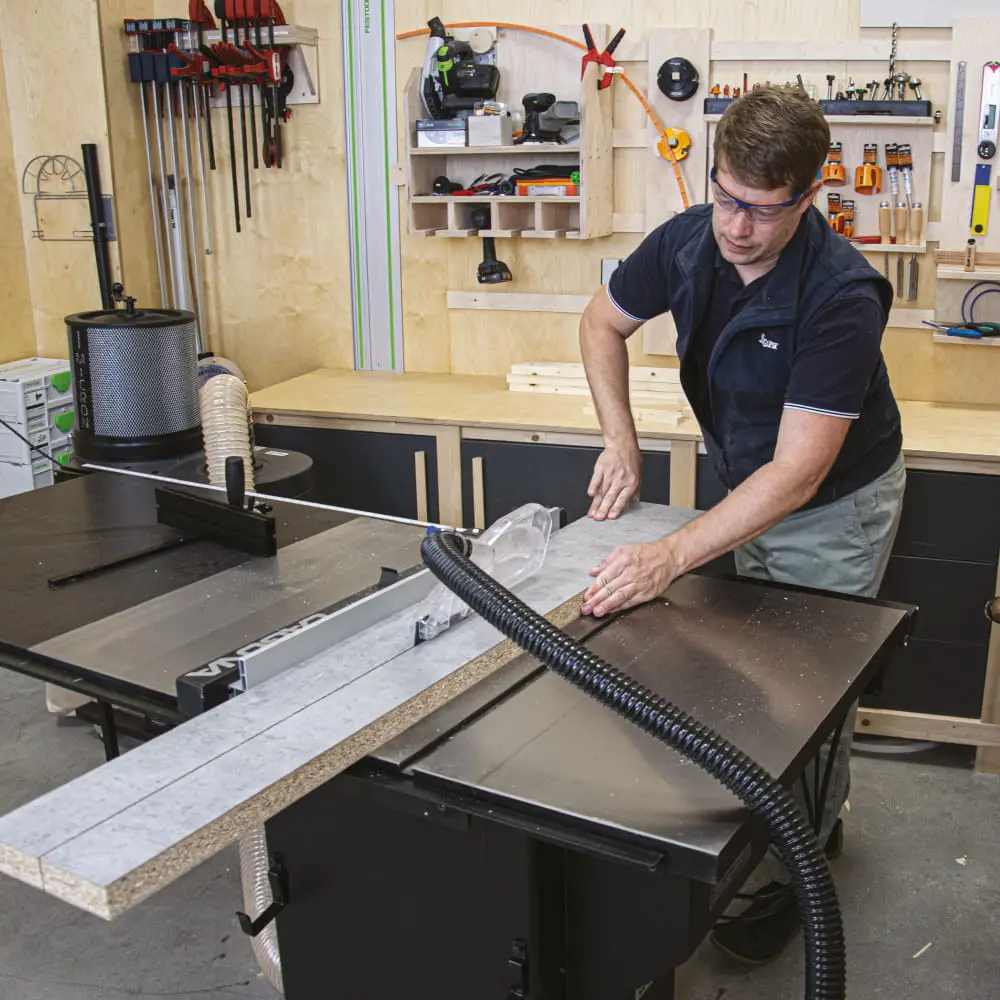

Dokładna przykładnica wzdłużna

Fusion 2 wyposażono w masywną przykładnicę wzdłużną z blokadą mimośrodową.

Przykładnica płynnie przesuwa się po prowadnicy i może zostać stabilnie zablokowana w wybranym położeniu. Regulowana konstrukcja umożliwia ustawienie jej równolegle do tarczy, co ma kluczowe znaczenie dla jakości cięcia i bezpieczeństwa pracy.

Aluminiowy profil przykładnicy można ustawić w dwóch pozycjach:

• pionowej – do standardowego cięcia desek, kantówek i płyt,
• poziomej – do cięcia cienkich oraz niskich elementów.

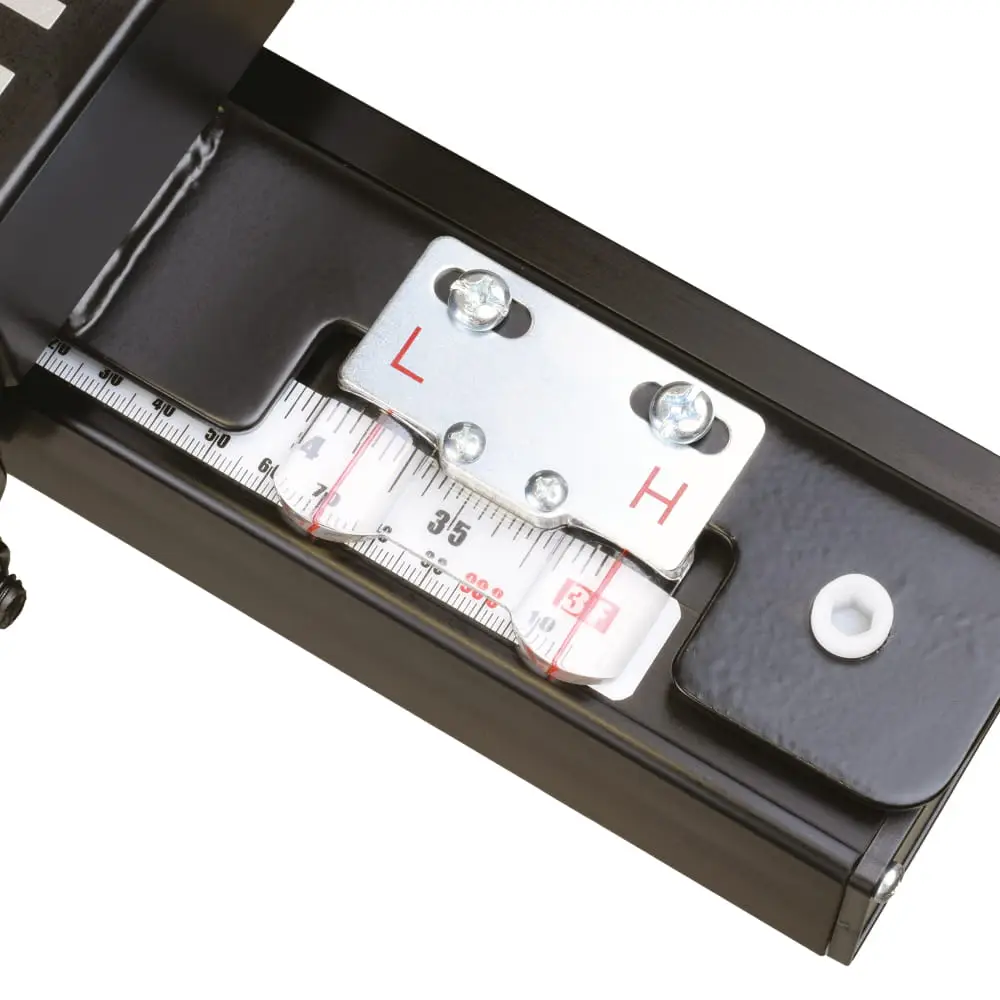

Skala z powiększającym wskaźnikiem ułatwia odczyt ustawionej szerokości. Osobne linie odczytu odpowiadają pionowemu i poziomemu położeniu profilu, dzięki czemu przykładnica pozostaje funkcjonalna w obu konfiguracjach.

Szerokość cięcia do 914 mm

Standardowa prowadnica umożliwia cięcie materiału do szerokości około 914 mm po prawej stronie tarczy.

Taka wartość pozwala wykonywać między innymi:

• szerokie elementy korpusów meblowych,
• boki szafek,
• blaty i półki,
• elementy ze sklejki,
• większe formatki z płyt drewnopochodnych,
• powtarzalne listwy i wąskie pasy materiału.

Za pomocą opcjonalnego rozszerzenia Laguna Fusion szerokość cięcia może zostać zwiększona do około 1320 mm. Rozbudowa jest przydatna w warsztatach regularnie obrabiających większe płyty.

Dwa rowki teowe po obu stronach tarczy

W żeliwnym stole wykonano dwa rowki teowe znajdujące się po obu stronach tarczy.

Pozwalają one korzystać z:

• przykładnicy kątowej,
• sanek poprzecznych,
• własnych przyrządów stolarskich,
• docisków,
• ograniczników,
• prowadnic do powtarzalnych cięć.

Możliwość prowadzenia przykładnicy po lewej lub prawej stronie ułatwia dopasowanie sposobu pracy do wymiarów elementu, kierunku pochylenia tarczy i konstrukcji używanego przyrządu.

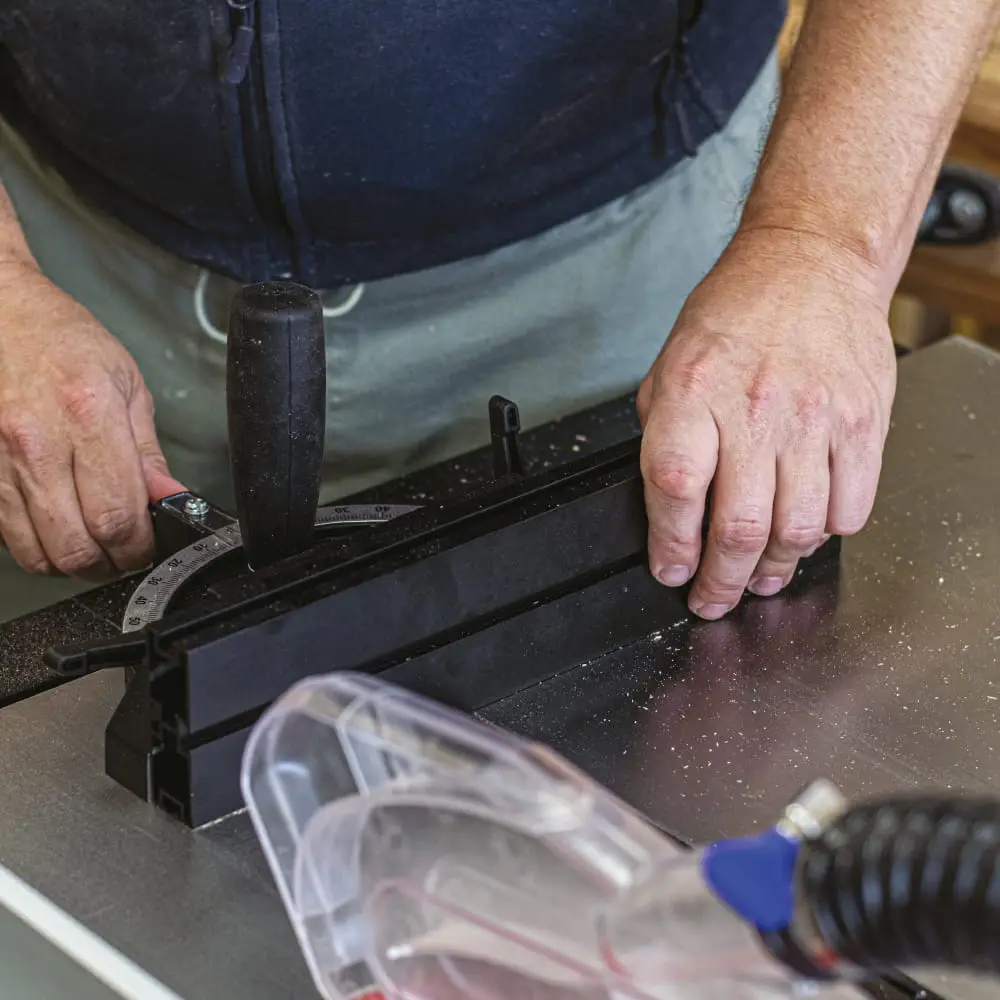

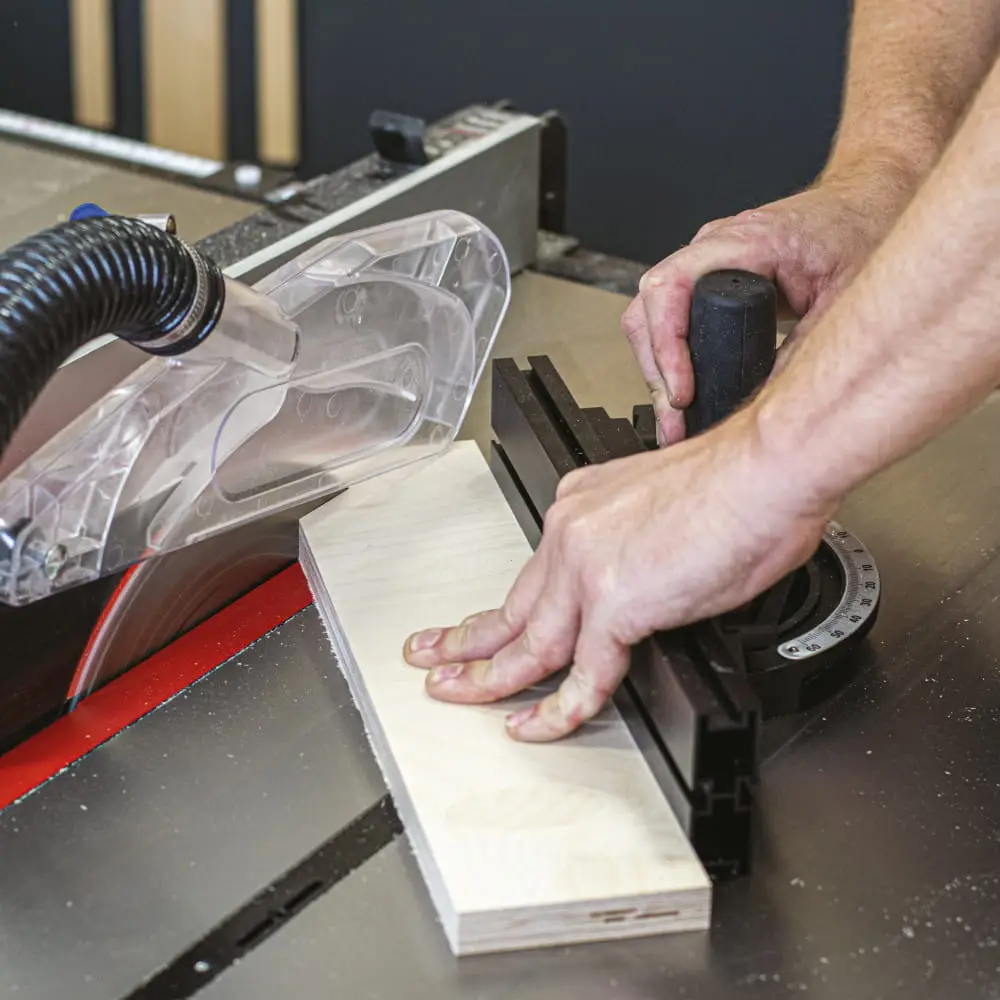

Precyzyjna przykładnica kątowa

W wyposażeniu znajduje się przykładnica kątowa przeznaczona do wykonywania cięć poprzecznych i ukośnych.

Przykładnica umożliwia:

• skracanie desek,
• docinanie listew,
• wykonywanie powtarzalnych cięć poprzecznych,
• cięcie pod ustawionym kątem,
• przygotowywanie elementów ram i konstrukcji,
• prowadzenie materiału w rowku teowym.

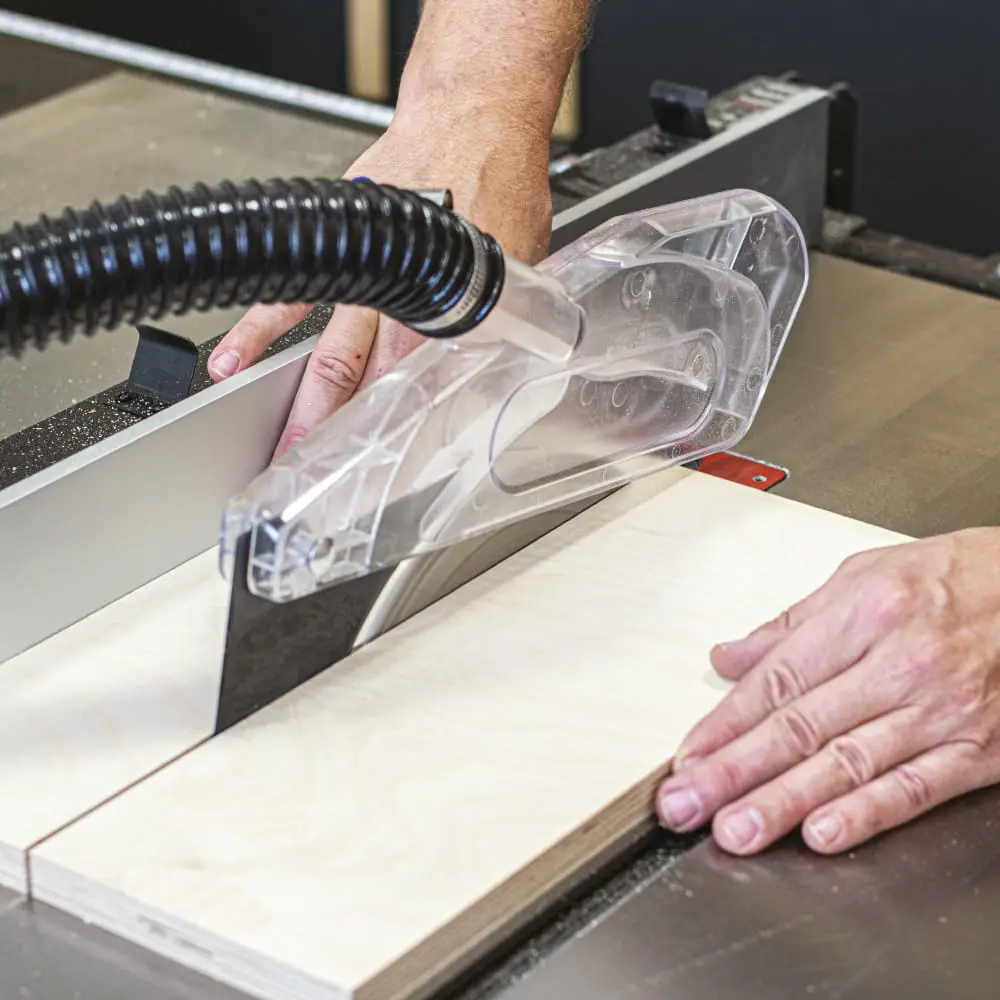

Podczas cięcia poprzecznego materiał powinien być oparty o przykładnicę kątową. Nie należy jednocześnie dociskać odcinanego elementu do przykładnicy wzdłużnej, jeżeli mogłoby to doprowadzić do zakleszczenia materiału pomiędzy prowadnicą a tarczą.

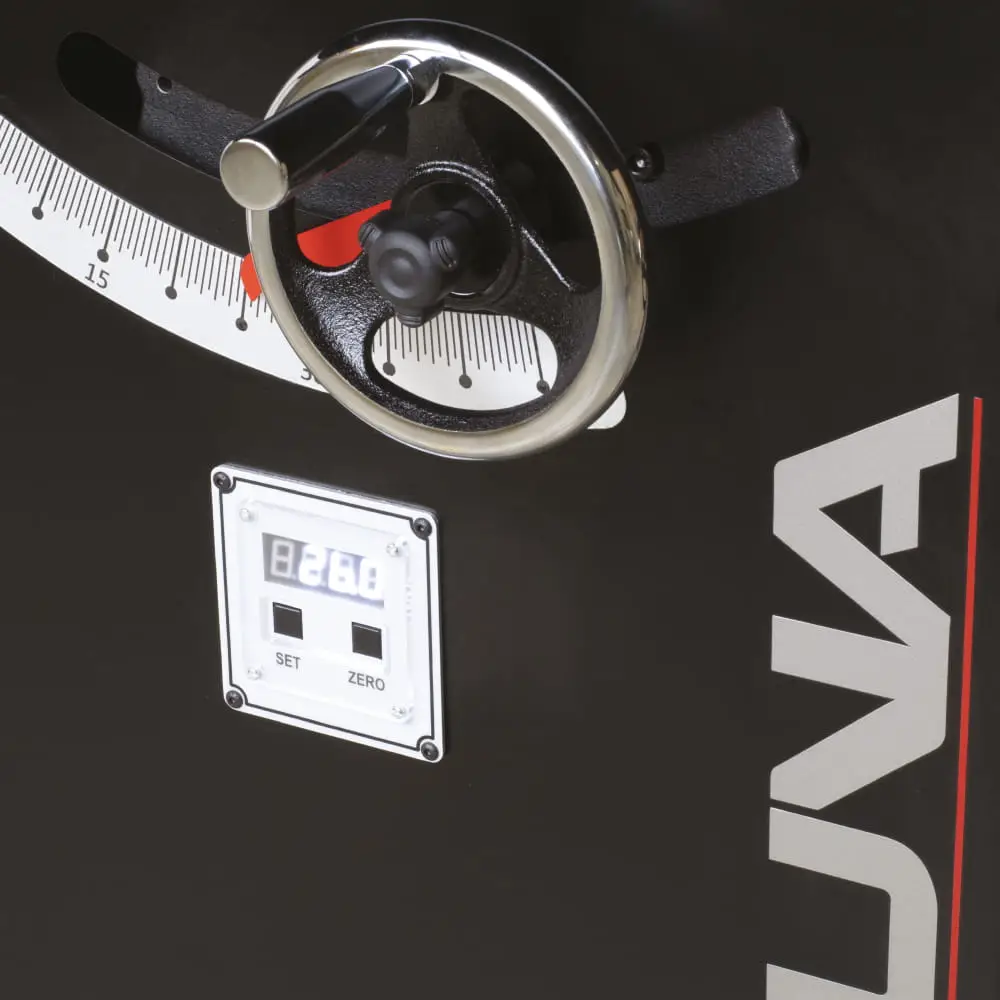

Cyfrowy wskaźnik kąta tarczy

Laguna Fusion 2 ma cyfrowy wskaźnik nachylenia tarczy wbudowany w przednią część korpusu.

Podświetlany wyświetlacz ułatwia kontrolowanie kąta podczas wykonywania:

• cięć pod kątem,
• fazowania krawędzi,
• cięć złożonych,
• elementów ramowych,
• powtarzalnych detali stolarskich.

Wskaźnik może zostać skalibrowany dla pozycji 0° i 45°. Dzięki temu operator nie musi opierać się wyłącznie na mechanicznej skali umieszczonej przy pokrętle.

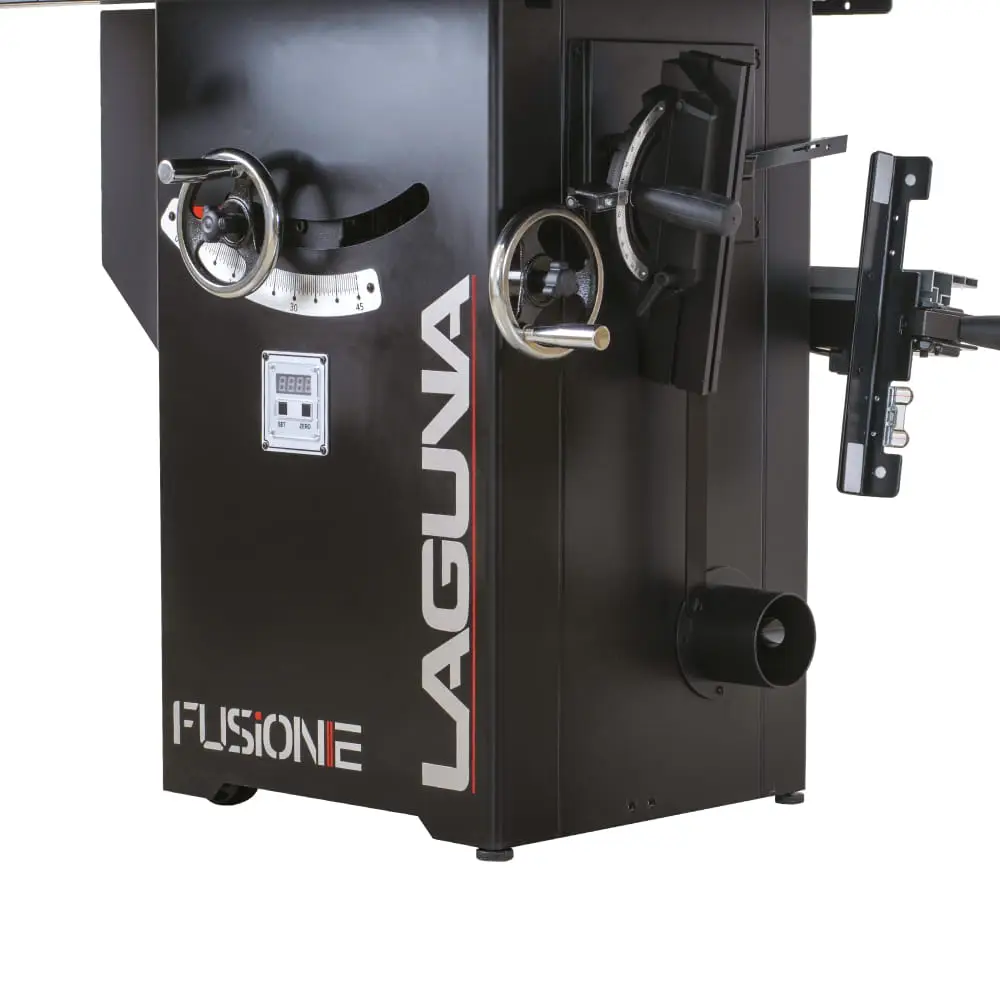

Płynna regulacja wysokości i nachylenia

Wysokość oraz pochylenie tarczy regulowane są za pomocą dużych żeliwnych pokręteł z uchwytami.

Mechanizmy umożliwiają:

• płynne podnoszenie i opuszczanie tarczy,
• ustawianie wymaganej głębokości cięcia,
• pochylenie tarczy od 0° do 45° w lewo,
• zablokowanie wybranego ustawienia,
• dokładną korektę kąta.

Masywny mechanizm zawieszenia zespołu tnącego pomaga zachować stabilność wrzeciona i ogranicza przemieszczanie ustawień pod obciążeniem.

Wysokość cięcia do 79 mm

Tarcza 250 mm umożliwia uzyskanie maksymalnej wysokości cięcia:

• 79 mm przy ustawieniu 90°,
• 56 mm przy ustawieniu 45°.

Dzięki temu pilarka może obrabiać deski, kantówki, grube blaty, płyty klejone i elementy konstrukcyjne o przekroju odpowiednim dla tarczy 250 mm.

Podczas cięcia grubego lub twardego drewna należy odpowiednio dobrać tarczę i prędkość posuwu. Zbyt szybkie prowadzenie może przeciążać silnik i powodować odchylenie tarczy, natomiast zbyt wolny posuw zwiększa ryzyko przypalania materiału.

Silnik indukcyjny TEFC zasilany napięciem 230 V

Maszyna jest wyposażona w jednofazowy silnik indukcyjny TEFC z rozruchem kondensatorowym.

Aktualna specyfikacja producenta podaje:

• moc pobieraną: 1550 W,
• moc wyjściową: 1200 W,
• zasilanie: 230 V / 50 Hz,
• prędkość silnika: 2850 obr./min,
• prędkość wrzeciona: 3800 obr./min.

Konstrukcja TEFC oznacza silnik całkowicie zamknięty i chłodzony zewnętrznym wentylatorem. Pomaga to chronić jego wnętrze przed pyłem powstającym podczas obróbki drewna.

Napęd przekazywany jest za pomocą wielorowkowego paska, który zapewnia płynną pracę i ogranicza poślizg podczas prawidłowo dobranego posuwu.

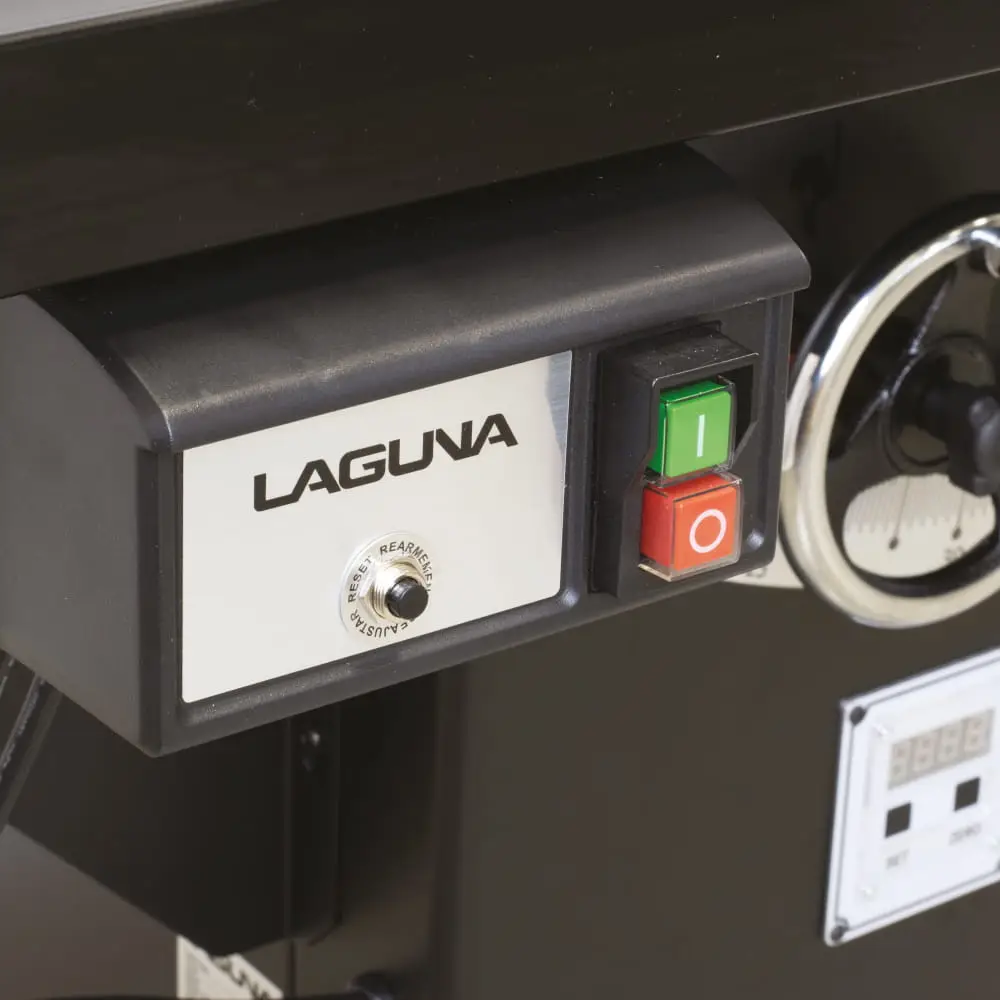

Magnetyczny włącznik z zabezpieczeniem przeciążeniowym

Fusion 2 wykorzystuje magnetyczny układ sterowania z ochroną przed przeciążeniem.

Takie rozwiązanie:

• ogranicza ryzyko samoczynnego uruchomienia po zaniku zasilania,
• zabezpiecza układ przy nadmiernym obciążeniu,
• ułatwia szybkie zatrzymanie maszyny,
• zwiększa bezpieczeństwo pracy w warsztacie.

Panel włącznika można ustawić w wygodnym położeniu na przedniej prowadnicy, dzięki czemu jest łatwo dostępny podczas obsługi większych elementów.

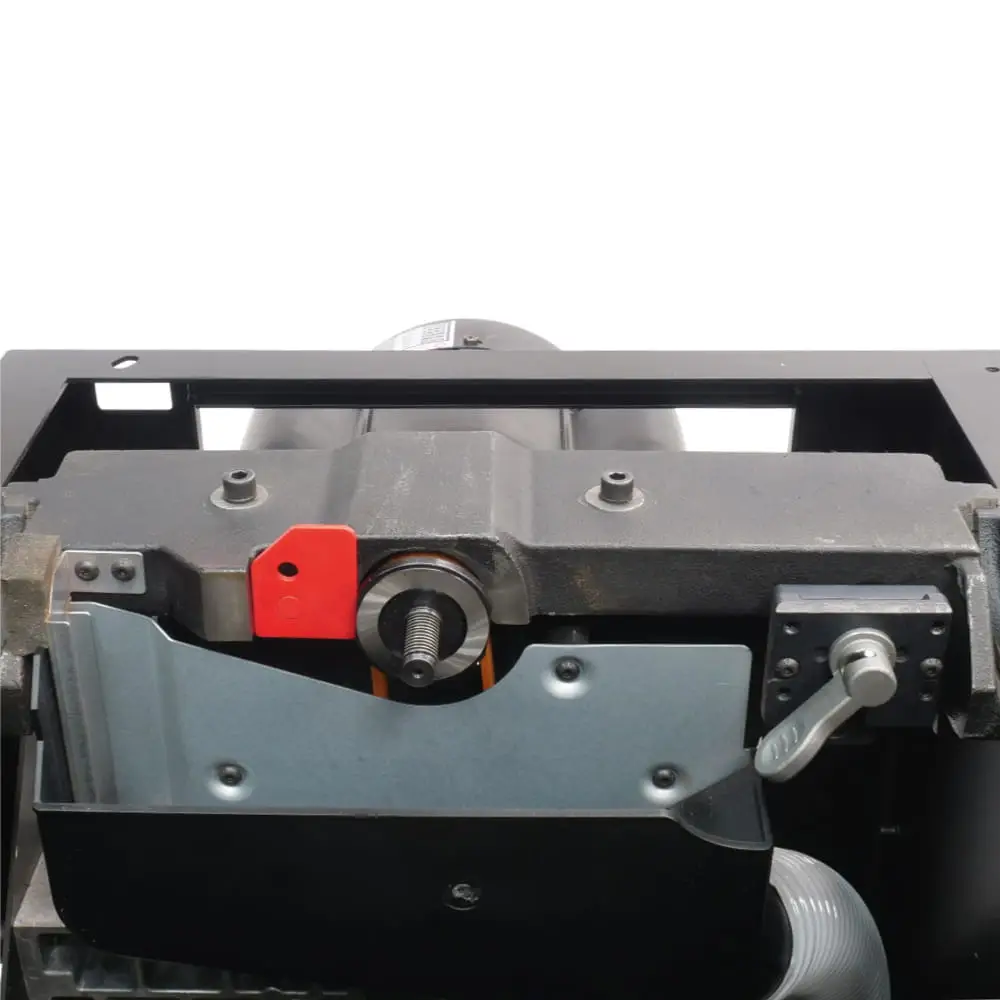

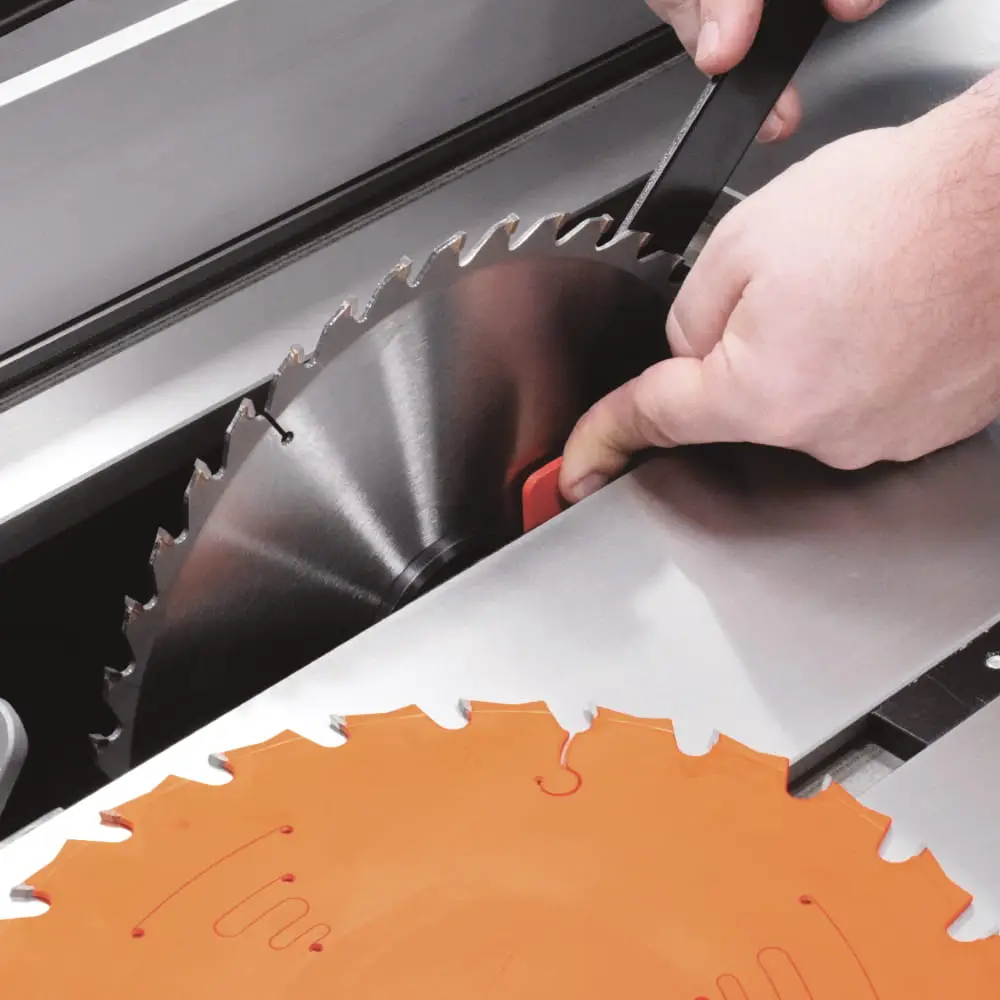

Blokada wrzeciona i szybka wymiana tarczy

Pilarka ma mechanizm blokowania wrzeciona ułatwiający wymianę tarczy.

Po odłączeniu urządzenia od zasilania, zdjęciu wkładki i zabezpieczeń operator może zablokować wrzeciono oraz odkręcić nakrętkę za pomocą dołączonego klucza.

Wymiana tarczy jest potrzebna między innymi przy zmianie rodzaju pracy:

• cięcie wzdłużne,
• cięcie poprzeczne,
• dokładne cięcie sklejki,
• obróbka laminatów,
• cięcie tworzyw dopuszczonych przez producenta.

Należy stosować tarcze o średnicy do 250 mm, z otworem 30 mm i maksymalnymi obrotami nie niższymi niż prędkość wrzeciona pilarki.

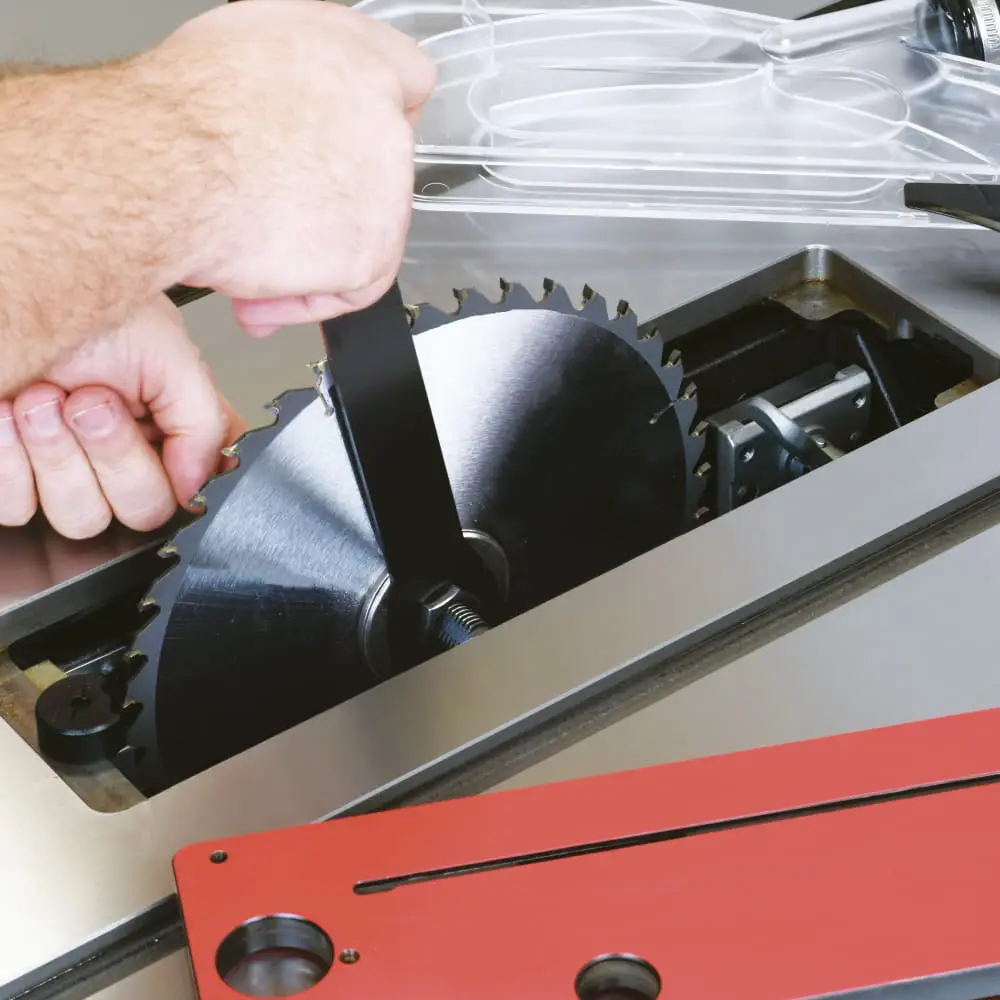

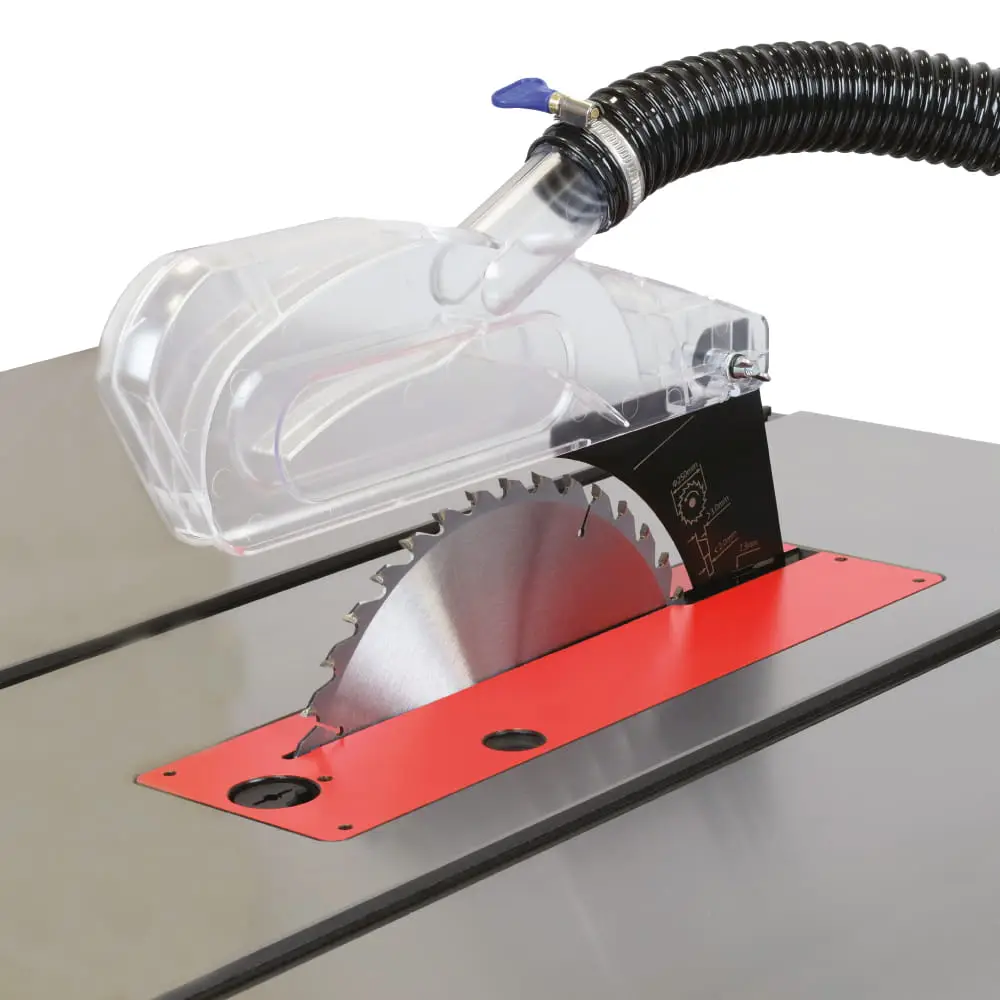

Szybko mocowany klin rozszczepiający

Klin rozszczepiający można szybko zamontować lub zdemontować za pomocą mechanizmu zaciskowego.

Podczas standardowego cięcia przelotowego klin:

• utrzymuje otwarty rzaz za tarczą,
• ogranicza zaciskanie drewna na tarczy,
• pomaga zmniejszyć ryzyko odrzutu,
• współpracuje z górną osłoną.

Grubość korpusu i szerokość rzazu zastosowanej tarczy muszą być prawidłowo dobrane do klina. Korpus tarczy powinien być cieńszy od klina, natomiast szerokość rzazu większa od jego grubości.

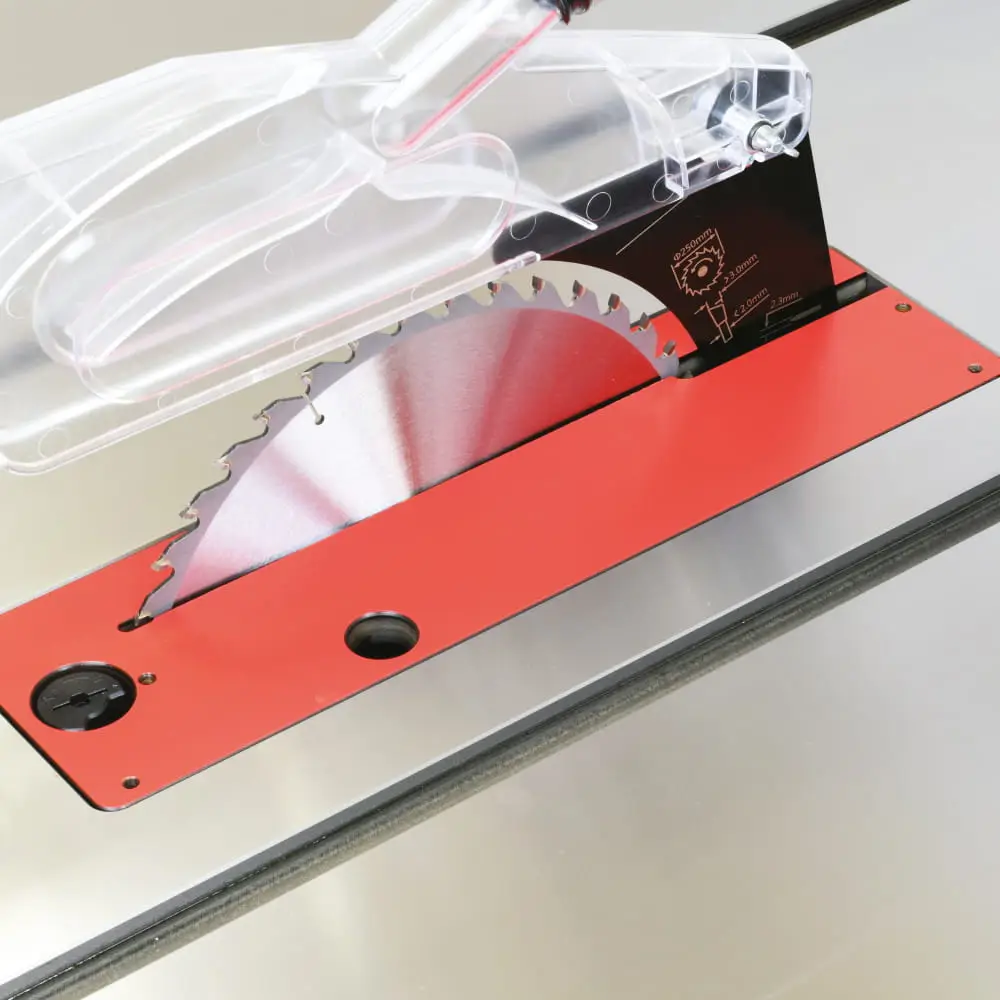

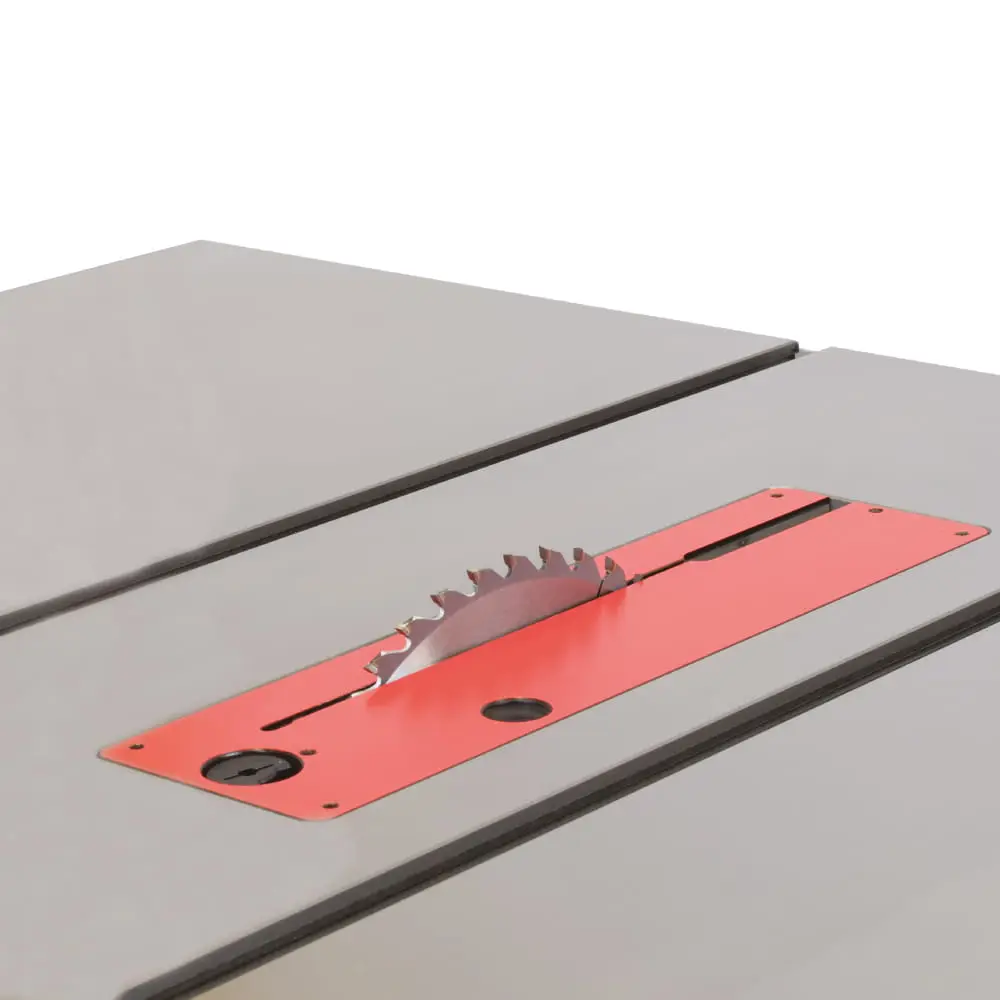

Wkładka stołowa o ograniczonym prześwicie

Fusion 2 jest wyposażona w profesjonalną wkładkę stołową o ograniczonym prześwicie wokół tarczy.

Wkładka:

• wspiera materiał blisko linii cięcia,
• ogranicza możliwość wpadania małych odpadów do wnętrza maszyny,
• pomaga zmniejszyć wyrwania dolnej powierzchni,
• może zostać wypoziomowana względem stołu,
• jest mocowana za pomocą wygodnej blokady.

Jej wymiary wynoszą około 372x104,5x13 mm. Dostępne są również wkładki zamienne oraz osobna wkładka do zestawów DADO.

Możliwość pracy z zestawem DADO

Wariant Fusion 2 oferowany na rynku europejskim jest opisywany przez dystrybutora jako kompatybilny z zestawem tarcz do rowkowania DADO o otworze 15,87 mm – 5/8″.

Do pracy wymagane są:

• odpowiedni zestaw DADO przeznaczony do tej maszyny,
• dedykowana wkładka stołu,
• prawidłowe ustawienie elementów zestawu,
• zastosowanie zgodne z instrukcją konkretnego egzemplarza,
• nieprzekraczanie szerokości dopuszczonej przez maszynę.

Możliwość rowkowania zwiększa zakres zastosowania pilarki o wykonywanie szerokich wpustów, wręgów, gniazd pod półki i połączeń stolarskich. Zestaw DADO i dedykowana wkładka są wyposażeniem opcjonalnym.

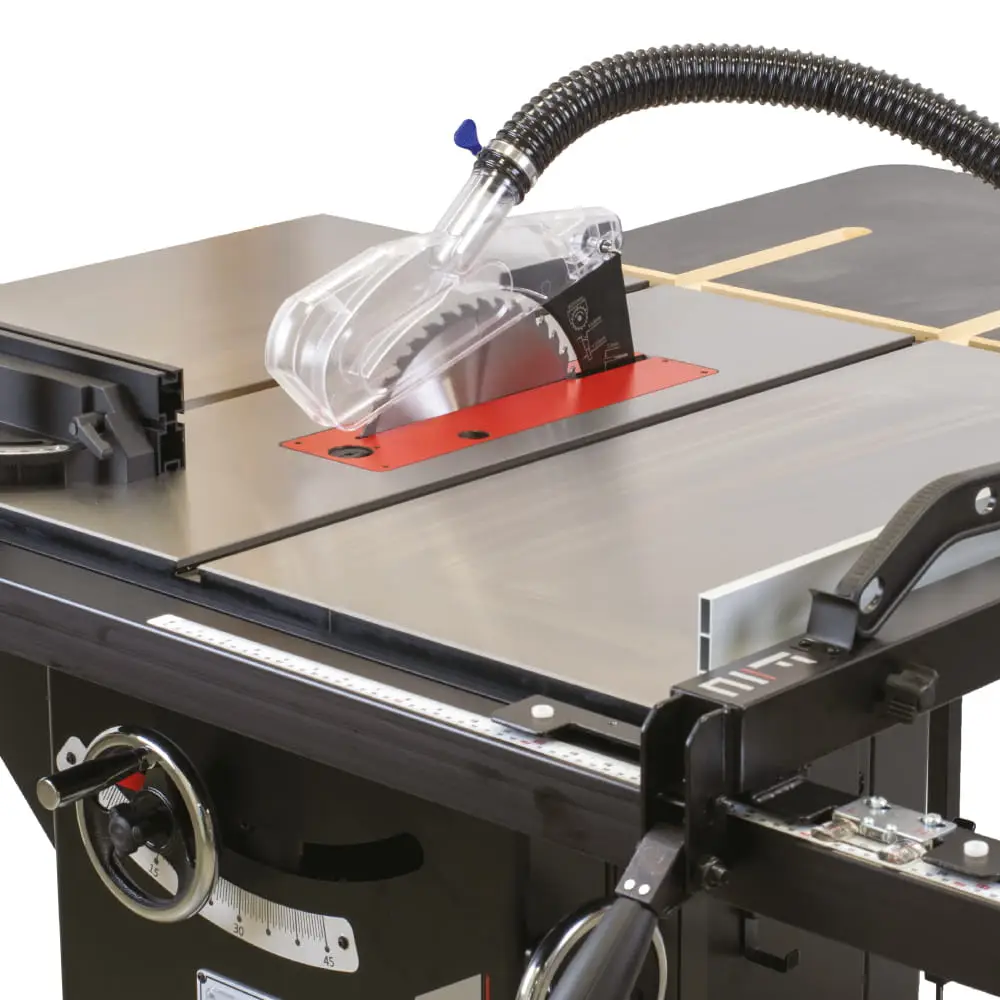

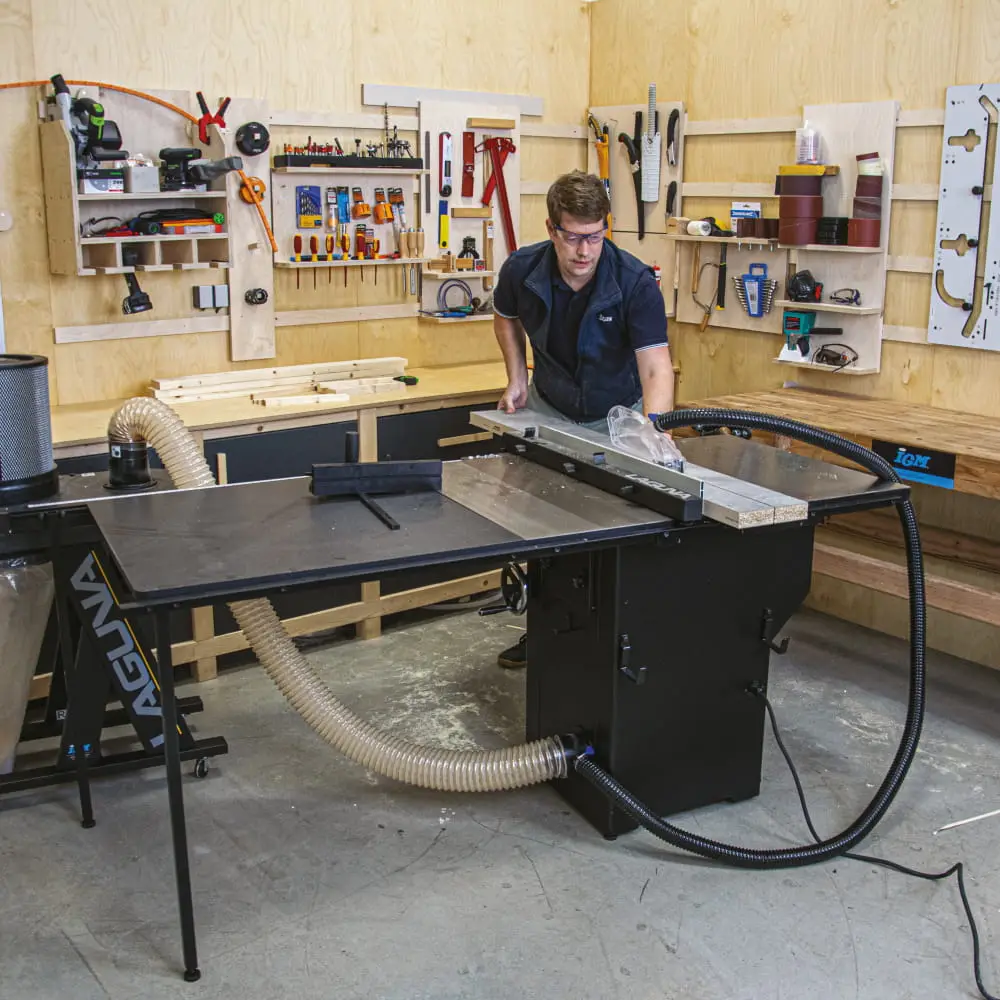

Skuteczny system odprowadzania trocin

Konstrukcja odciągu zbiera pył z dwóch obszarów:

• spod tarczy, wewnątrz zamkniętej szafki,
• znad materiału, przez króciec w górnej osłonie.

Główny metalowy króciec ma średnicę około 100 mm. Producent wskazuje minimalny wymagany przepływ odciągu na poziomie około 934 m³/h.

Podłączenie odpowiednio wydajnego urządzenia odciągowego:

• ogranicza ilość pyłu w powietrzu,
• poprawia widoczność linii cięcia,
• zmniejsza gromadzenie trocin wewnątrz szafki,
• ułatwia utrzymanie mechanizmów,
• zwiększa komfort pracy.

Zintegrowany system mobilny

Mimo masy około 160 kg Fusion 2 może być przemieszczana w obrębie warsztatu dzięki zintegrowanemu systemowi kół.

Rozwiązanie przydaje się szczególnie w mniejszych pracowniach, gdzie ta sama przestrzeń jest wykorzystywana do różnych operacji.

Po ustawieniu w pozycji roboczej maszyna powinna stabilnie opierać się na podłożu. Przed rozpoczęciem cięcia trzeba upewnić się, że system mobilny jest zablokowany, a pilarka nie może się przemieszczać.

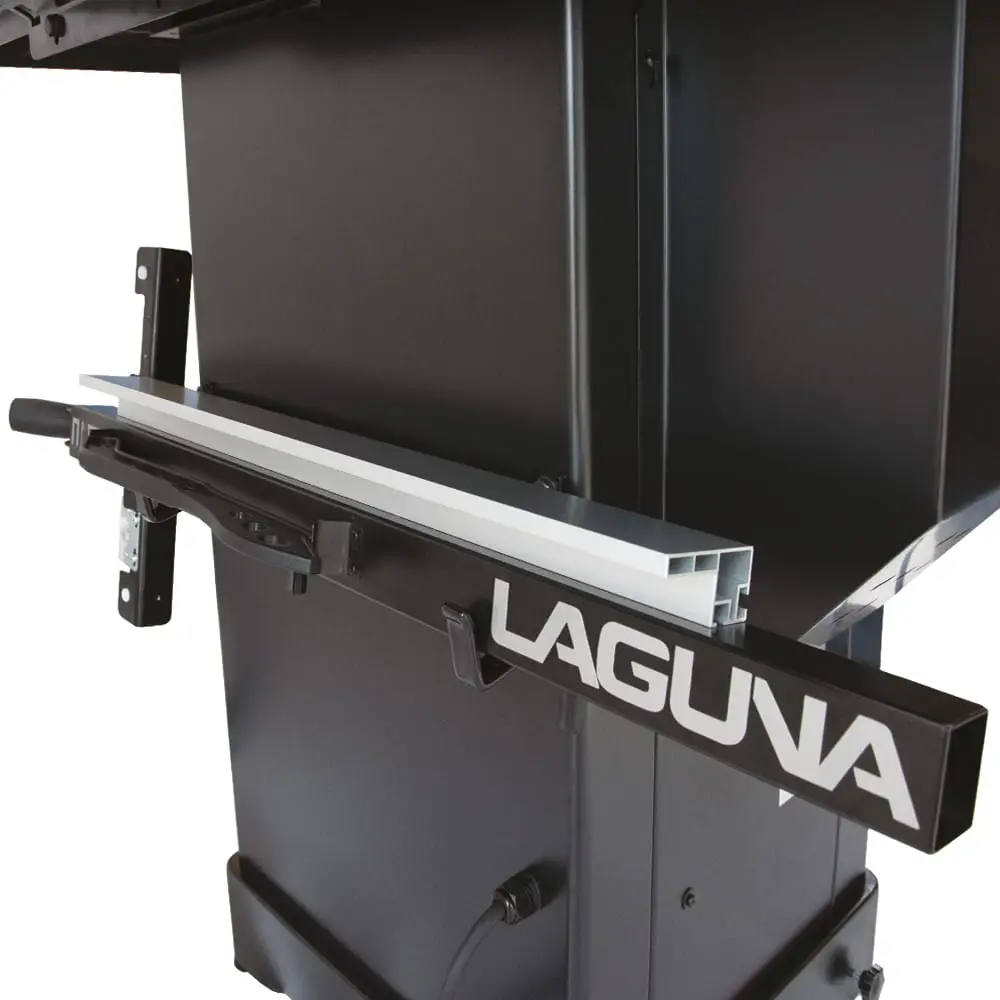

Praktyczne miejsca na akcesoria

W korpusie przygotowano miejsca do przechowywania podstawowych elementów wyposażenia, między innymi:

• przykładnicy kątowej,
• popychacza,
• klucza do wrzeciona,
• elementów zabezpieczających.

Dzięki temu najczęściej używane akcesoria są łatwo dostępne i nie zajmują dodatkowego miejsca na stole roboczym.

Wyposażenie standardowe

W komplecie znajdują się:

• pilarka Laguna Tools Fusion 2,
• przykładnica wzdłużna,
• precyzyjna przykładnica kątowa,
• popychacz materiału,
• górna osłona tarczy z odciągiem,
• klin rozszczepiający,
• tylne przedłużenie stołu,
• uniwersalna tarcza z węglikiem 250x30 mm, 40Z,
• wąż odciągowy,
• klucz do wrzeciona,
• narzędzia montażowe,
• uchwyty do przechowywania akcesoriów.

Maszyna jest dostarczana częściowo zmontowana. Ze względu na jej masę montaż i ustawienie powinny być wykonywane przez co najmniej dwie osoby.

Dlaczego warto wybrać Laguna Tools Fusion 2?

• duży, stabilny stół z polerowanego żeliwa,
• profesjonalna konstrukcja szafkowa,
• zasilanie ze standardowej instalacji 230 V,
• maksymalna wysokość cięcia 79 mm,
• szerokość cięcia do 914 mm,
• opcjonalne rozszerzenie do około 1320 mm,
• cyfrowy wskaźnik kąta tarczy,
• dokładna przykładnica wzdłużna,
• profil przykładnicy ustawiany pionowo lub poziomo,
• precyzyjna przykładnica kątowa,
• dwa rowki teowe,
• górny i dolny system odciągu,
• tylny stół w wyposażeniu standardowym,
• szybka blokada wrzeciona,
• szybkie mocowanie klina rozszczepiającego,
• zintegrowane koła transportowe,
• miejsca do przechowywania akcesoriów,
• możliwość rozbudowy o zestaw DADO,
• masywna konstrukcja o wadze około 160 kg.

Dane techniczne

• Producent: Laguna Tools
• Model: Fusion 2 mod.2022
• Kod produktu: 151-Fusion2
• EAN: 8591761051193
• Typ maszyny: pilarka tarczowa stołowa
• Zasilanie: 230 V / 50 Hz / 1 faza
• Typ silnika: indukcyjny TEFC z rozruchem kondensatorowym
• Moc pobierana: 1550 W
• Moc wyjściowa: 1200 W
• Prąd przy pełnym obciążeniu: 7,5 A
• Prędkość silnika: 2850 obr./min
• Prędkość wrzeciona: 3800 obr./min
• Średnica tarczy: 250 mm
• Średnica otworu tarczy: 30 mm
• Tarcza w zestawie: 250x30 mm, 40Z
• Maksymalna wysokość cięcia przy 90°: 79 mm
• Maksymalna wysokość cięcia przy 45°: 56 mm
• Zakres nachylenia tarczy: 0–45° w lewo
• Szerokość cięcia po prawej stronie: 914,4 mm
• Szerokość z opcjonalnym rozszerzeniem: około 1320,8 mm
• Wymiary stołu żeliwnego: 792x1118 mm
• Wysokość stołu: 887 mm
• Rowki przykładnicy: dwa rowki teowe 19/23 mm
• Wymiary przykładnicy: 670x80x17 mm
• Wymiary wkładki stołowej: 372x104,5x13 mm
• Średnica króćca odciągowego: 100 mm
• Minimalny przepływ odciągu: 934 m³/h
• Poziom ciśnienia akustycznego LpA: 72,6 dB
• Poziom mocy akustycznej LwA: 88,4 dB
• Wymiary maszyny: 1663x1652x1081 mm
• Masa maszyny: 160 kg
• Masa transportowa: 200 kg
• Długość przewodu: 2 m
• Wtyczka: CEE 7/7
• Typ włącznika: magnetyczny z zabezpieczeniem przeciążeniowym
• Tylne przedłużenie stołu: w zestawie
• System mobilny: zintegrowany
• Cyfrowy wskaźnik kąta: tak
• Możliwość zastosowania DADO: tak, z odpowiednim zestawem i wkładką

Wskazówki dotyczące użytkowania

Przed rozpoczęciem pracy należy sprawdzić ustawienie przykładnicy, tarczy, klina rozszczepiającego oraz osłony.

Pilarka powinna być podłączona do skutecznego odciągu trocin. Miejsce pracy musi być dobrze oświetlone, suche i pozbawione przedmiotów ograniczających swobodne prowadzenie materiału.

Podczas pracy należy:

• używać tarczy odpowiedniej do obrabianego materiału,
• stosować klin rozszczepiający i osłonę podczas cięć przelotowych,
• prowadzić materiał w kierunku przeciwnym do obrotu tarczy,
• używać popychacza podczas cięcia wąskich elementów,
• stabilnie podpierać długie i szerokie płyty,
• utrzymywać przykładnicę równolegle do tarczy,
• poczekać na pełne zatrzymanie tarczy przed usuwaniem odpadów,
• stosować okulary, ochronę słuchu i ochronę dróg oddechowych.

Nie wolno wykonywać cięć z wolnej ręki. Materiał powinien być zawsze prowadzony za pomocą przykładnicy wzdłużnej, przykładnicy kątowej lub odpowiedniego przyrządu.

Konserwacja pilarki

Regularna konserwacja pomaga zachować dokładność i płynność działania maszyny.

Po zakończeniu pracy warto:

• oczyścić stół i rowki teowe,
• usunąć pył z wnętrza szafki,
• sprawdzić drożność odciągu,
• oczyścić przykładnicę,
• skontrolować stan tarczy,
• zabezpieczyć żeliwo przed korozją.

Okresowo należy sprawdzać:

• napięcie i stan paska napędowego,
• równoległość przykładnicy,
• ustawienie tarczy względem rowków stołu,
• stan przewodu zasilającego,
• działanie osłon i klina,
• mechanizmy podnoszenia i pochylenia.

FAQ – najczęściej zadawane pytania

Czy Laguna Fusion 2 jest pilarką formatową?

Jest to profesjonalna pilarka tarczowa stołowa. Nie ma klasycznego wózka formatowego ani podcinaka charakterystycznego dla pilarek formatowych. Może jednak precyzyjnie wymiarować drewno i płyty przy użyciu przykładnicy, rowków teowych oraz opcjonalnych przyrządów.

Jaką moc ma Fusion 2?

Aktualna specyfikacja podaje 1550 W mocy pobieranej i 1200 W mocy wyjściowej.

Czy maszyna wymaga zasilania 400 V?

Nie. Fusion 2 jest zasilana jednofazowo napięciem 230 V.

Jaką tarczę można zamontować?

Standardowo stosowana jest tarcza o średnicy 250 mm i otworze mocującym 30 mm. Tarcza musi być odpowiednia do materiału oraz mieć dopuszczalne obroty nie niższe niż 3800 obr./min.

Jaka tarcza znajduje się w zestawie?

W wyposażeniu znajduje się uniwersalna tarcza z węglikiem spiekanym 250x30 mm z 40 zębami.

Jak wysoki materiał można przeciąć?

Maksymalna wysokość cięcia wynosi 79 mm przy ustawieniu tarczy pod kątem 90° i 56 mm przy 45°.

Jaka jest maksymalna szerokość cięcia?

Standardowo około 914 mm po prawej stronie tarczy. Za pomocą opcjonalnego rozszerzenia można zwiększyć ją do około 1320 mm.

Czy stół jest wykonany z żeliwa?

Tak. Główna powierzchnia robocza jest wykonana z polerowanego żeliwa, które zapewnia stabilność i dobrze tłumi drgania.

Czy w zestawie znajduje się tylny stół?

Tak. Tylne przedłużenie stołu znajduje się w wyposażeniu standardowym.

Czy pilarka pokazuje kąt tarczy cyfrowo?

Tak. W przedniej części korpusu znajduje się podświetlany cyfrowy wskaźnik kąta nachylenia tarczy.

Czy przykładnicę można ustawić do cienkich elementów?

Tak. Aluminiowy profil przykładnicy można obrócić o 90°, uzyskując niską pozycję ułatwiającą cięcie cienkiego materiału.

Czy pilarka ma rowki teowe?

Tak. W stole znajdują się dwa rowki teowe umieszczone po obu stronach tarczy.

Czy Fusion 2 może pracować z DADO?

Tak, wariant oferowany przez europejskiego dystrybutora jest opisany jako kompatybilny z odpowiednim zestawem DADO 15,87 mm. Wymagana jest dedykowana wkładka oraz przestrzeganie instrukcji konkretnego egzemplarza.

Czy zestaw DADO znajduje się w komplecie?

Nie. Zestaw tarcz oraz wkładka DADO są wyposażeniem dodatkowym.

Czy maszyna ma odciąg trocin?

Tak. Pył jest odprowadzany spod tarczy oraz przez górną osłonę. Główny króciec ma średnicę około 100 mm.

Jaki odciąg będzie odpowiedni?

Producent podaje wymagany minimalny przepływ około 934 m³/h. W praktyce warto zastosować odciąg zapewniający odpowiedni przepływ także po uwzględnieniu długości węża i oporów instalacji.

Czy maszynę można łatwo przesuwać?

Tak. Pilarka ma zintegrowany system mobilny umożliwiający przemieszczanie jej po warsztacie.

Ile waży Fusion 2?

Masa maszyny wynosi około 160 kg. Duża masa zwiększa stabilność, ale przy rozładunku i montażu potrzebne są co najmniej dwie osoby oraz odpowiedni sprzęt transportowy.

Czy Fusion 2 nadaje się do MDF-u i płyt laminowanych?

Tak, pod warunkiem zastosowania tarczy odpowiedniej do danego materiału. MDF oraz laminaty są bardziej ścierne od drewna litego i mogą szybciej zużywać uzębienie.

Czy można ciąć aluminium?

Pilarka jest przeznaczona przede wszystkim do drewna i odpowiednich materiałów drewnopochodnych. Cięcie innych materiałów jest dopuszczalne wyłącznie wtedy, gdy pozwala na to instrukcja maszyny oraz zastosowano właściwą tarczę, mocowanie i sposób odprowadzania wiórów.
