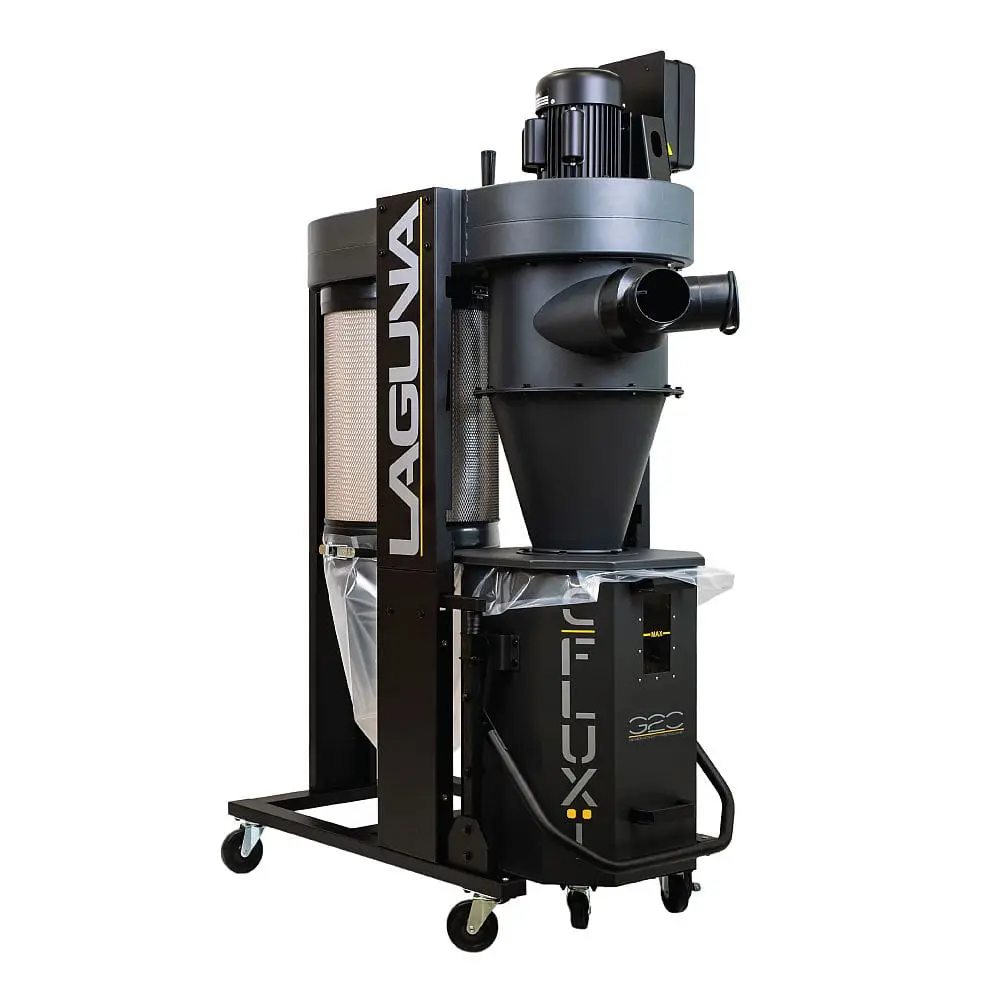

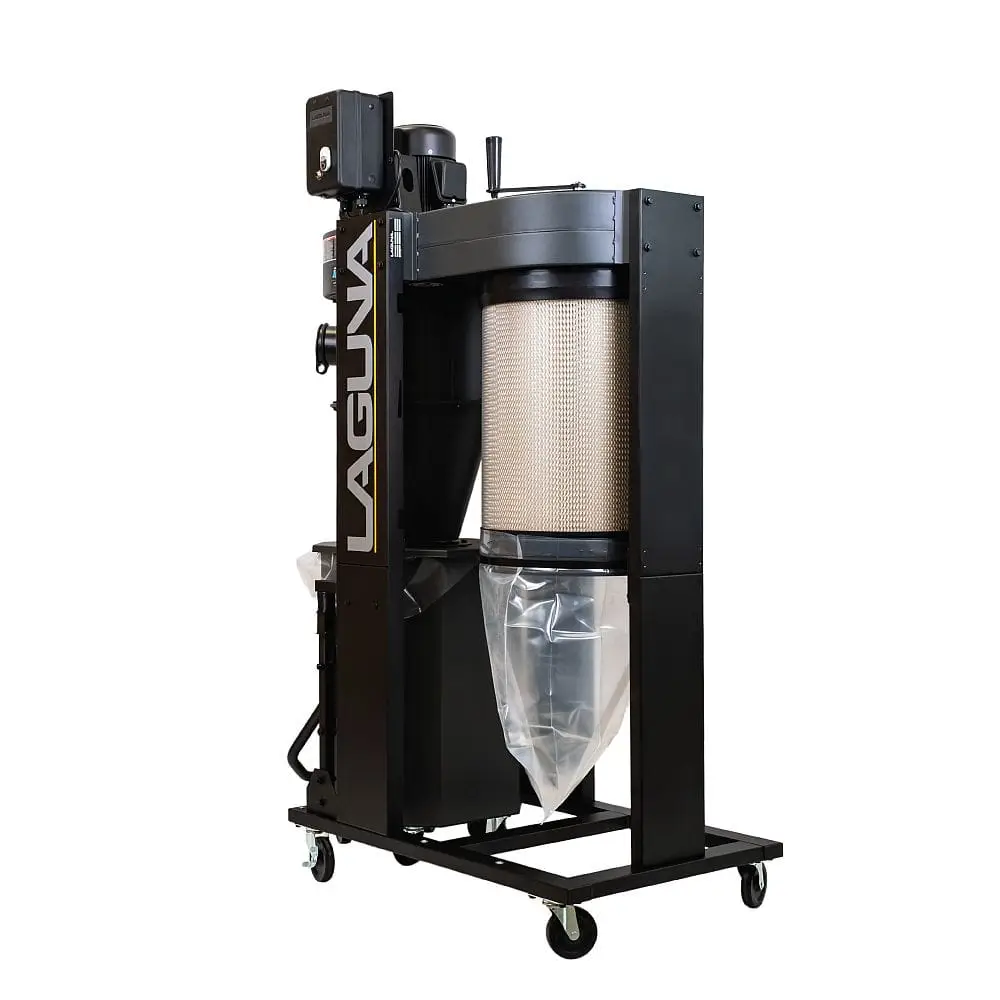

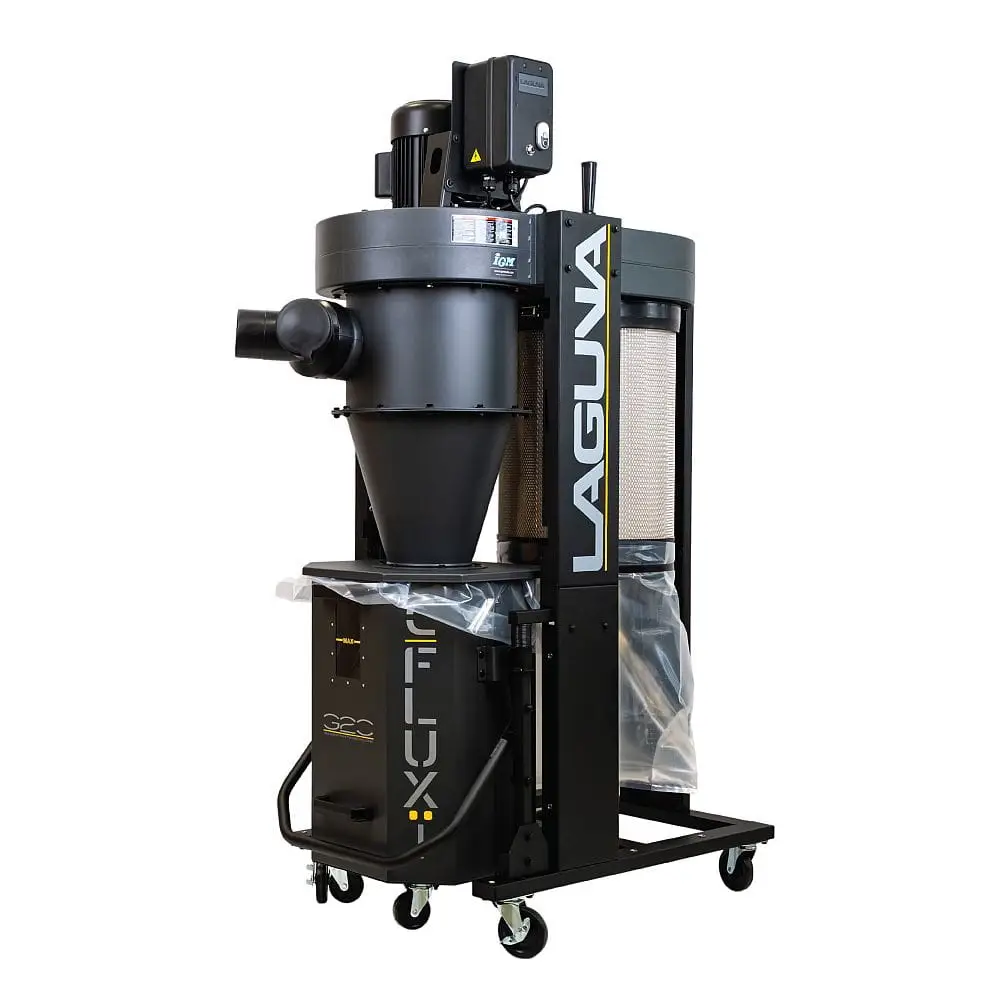

LAGUNA CFlux 1 – cyklonowy odciąg trocin 230 V do profesjonalnego warsztatu

LAGUNA CFlux 1 to cyklonowe urządzenie odciągowe do trocin, wiórów i pyłu drzewnego, stworzone z myślą o warsztatach, w których odciąg pracuje regularnie z maszynami stacjonarnymi. W porównaniu z prostym odciągiem jednostopniowym wykorzystuje dwustopniową separację, dzięki której większość większego odpadu trafia do pojemnika, zanim powietrze dotrze do filtra.

Model CFlux 1 wykorzystuje silnik o mocy 1100 W, zasilany jednofazowo napięciem 230 V / 50 Hz. Oznacza to, że do pracy nie wymaga instalacji trójfazowej 400 V, a jednocześnie zapewnia parametry pozwalające współpracować z wieloma profesjonalnymi maszynami do obróbki drewna.

To rozwiązanie dla użytkownika, który potrzebuje czegoś więcej niż klasyczny odciąg workowy, ale nie chce przechodzić na duży system wymagający zasilania 400 V.

Dwustopniowy system cyklonowy – wióry oddzielane przed filtrem

Podstawą działania CFlux 1 jest separator cyklonowy.

Powietrze zasysane z maszyny wraz z trocinami i wiórami zostaje wprowadzone w ruch wirowy. Cięższe cząstki oddzielają się od strumienia powietrza i opadają bezpośrednio do głównego pojemnika na odpady. Dopiero pozostały drobniejszy pył kierowany jest w stronę filtra.

W praktyce oznacza to, że filtr nie musi zatrzymywać całej masy wiórów powstających podczas pracy. Jest to szczególnie ważne podczas współpracy z:

• wyrówniarkami,
• grubościówkami,
• wyrówniarko-grubościówkami,
• pilarkami stołowymi i formatowymi,
• piłami taśmowymi,
• frezarkami stołowymi,
• szlifierkami do drewna.

Przy maszynach takich jak grubościówka objętość powstających wiórów może być bardzo duża. Separacja cyklonowa pozwala kierować je od razu do zbiornika, zamiast obciążać nimi powierzchnię filtracyjną.

Wydajność do 1786 m³/h – co oznacza w praktyce?

Dla europejskiej wersji CFlux 1 podawane są dwie wartości wydajności:

• 1786 m³/h – przepływ według tradycyjnej metody pomiarowej,
• 1224 m³/h – przepływ według pomiaru bardziej zbliżonego do rzeczywistych warunków pracy,
• 2514 Pa – maksymalne podciśnienie.

Rozróżnienie tych wartości jest ważne przy prawidłowym doborze odciągu.

Maksymalna wydajność urządzenia nie oznacza, że taki sam przepływ będzie dostępny bezpośrednio przy każdej podłączonej maszynie. Każdy metr przewodu, redukcja średnicy, kolano, rozgałęzienie czy częściowo zamknięty króciec powoduje dodatkowe opory.

Dlatego skuteczność odciągania zależy zarówno od samego CFlux 1, jak i od prawidłowo wykonanej instalacji.

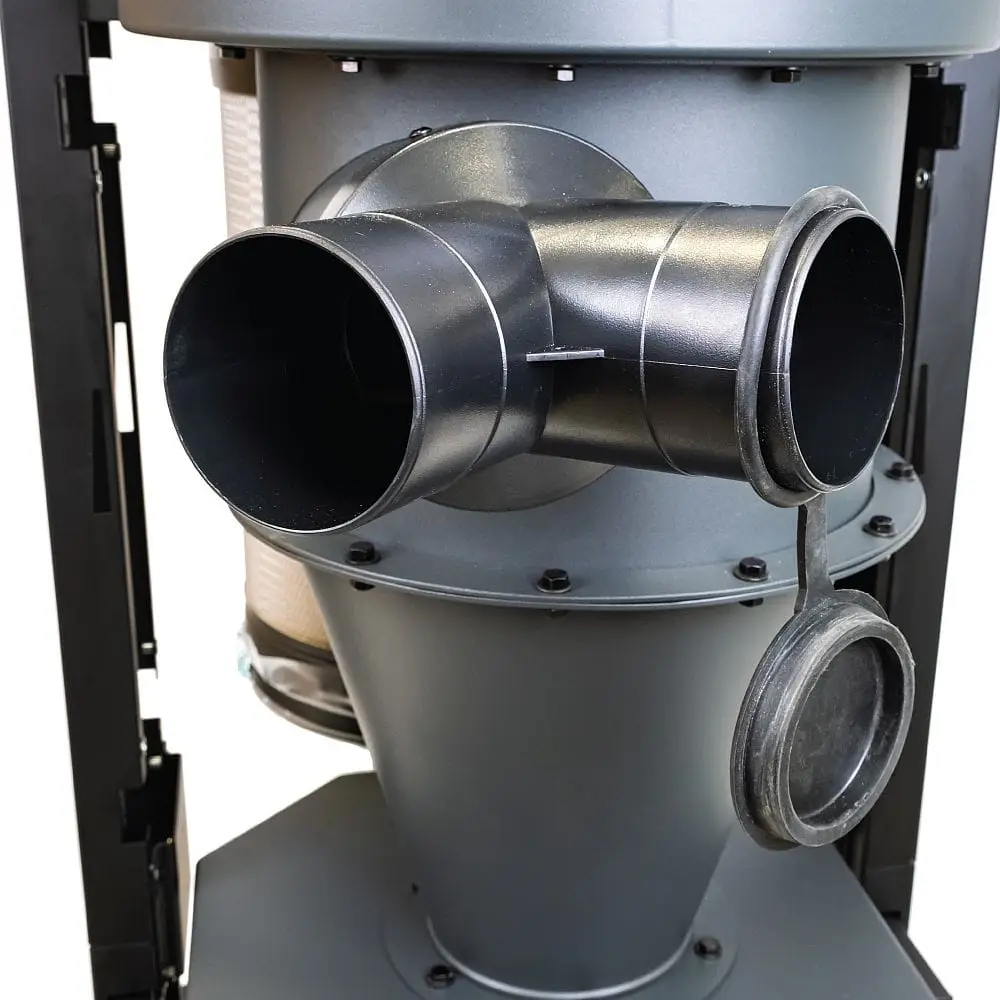

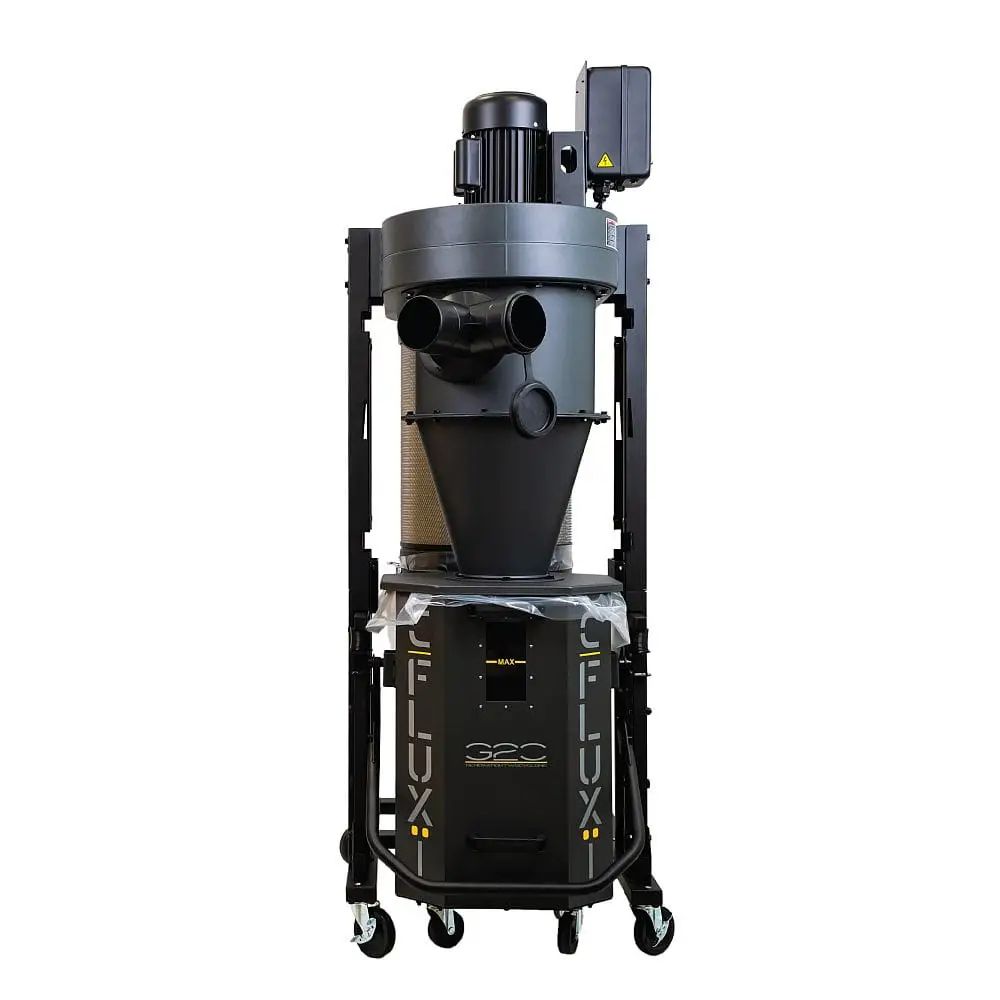

Króciec 150 mm lub dwa przyłącza 100 mm

Główny wlot CFlux 1 ma średnicę 150 mm. Można również zastosować rozdzielenie na 2 × 100 mm.

Daje to dużą elastyczność przy budowie instalacji.

Przy maszynie posiadającej duży króciec warto zachować możliwie dużą średnicę przewodu. Jeżeli potrzebne jest podłączenie dwóch punktów odbioru lub kilku maszyn, można zastosować rozdzielacz oraz zasuwy zamykające nieużywane przewody.

W przypadku podłączenia kilku stanowisk warto pamiętać, że CFlux 1 najlepiej wykorzystuje swoją wydajność wtedy, gdy odciąga z aktualnie pracującej maszyny. Producent rekomenduje stosowanie zasuw, aby ograniczyć przepływ przez nieużywane odgałęzienia.

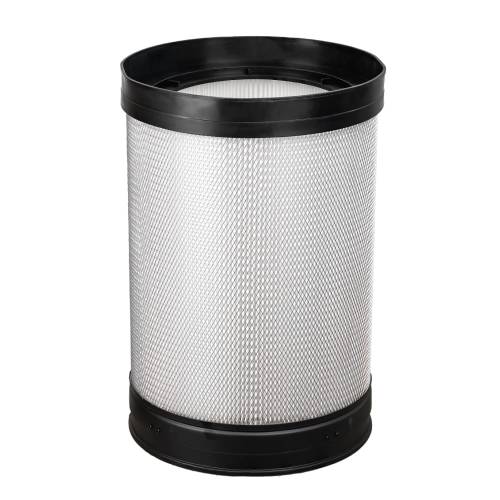

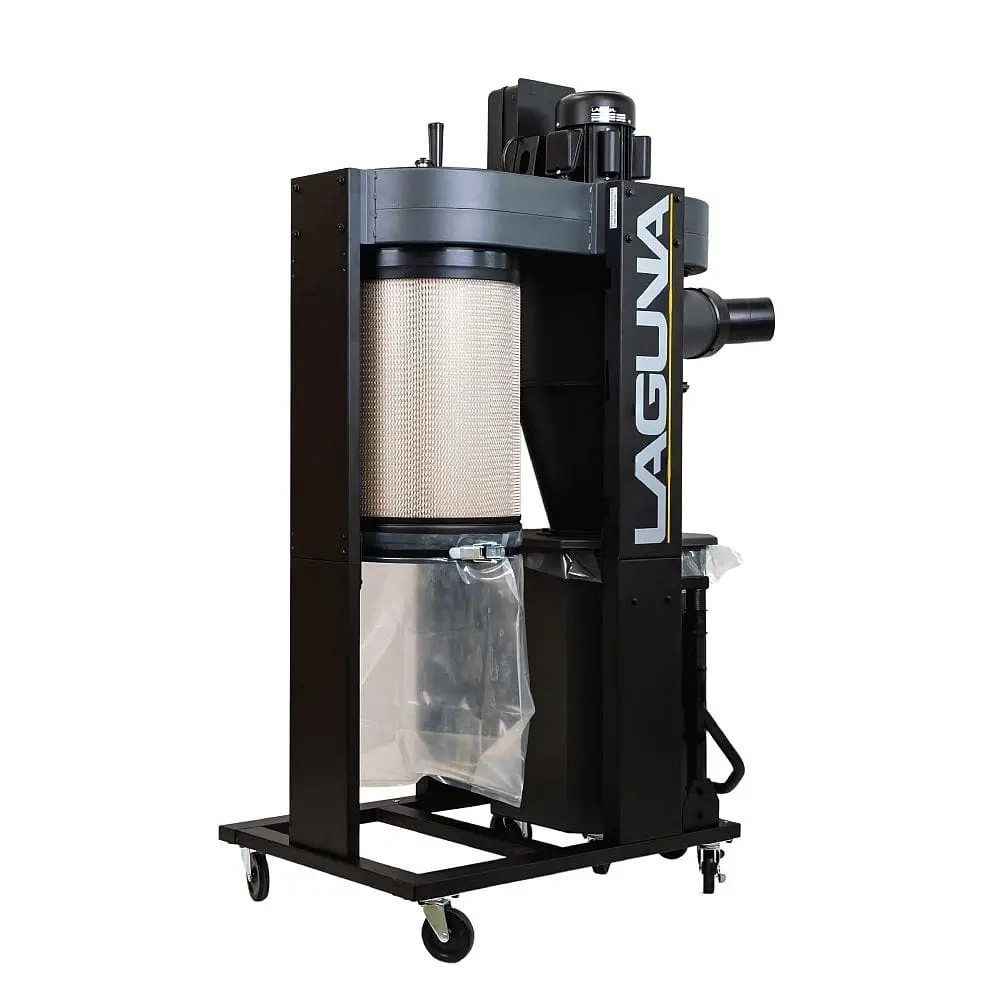

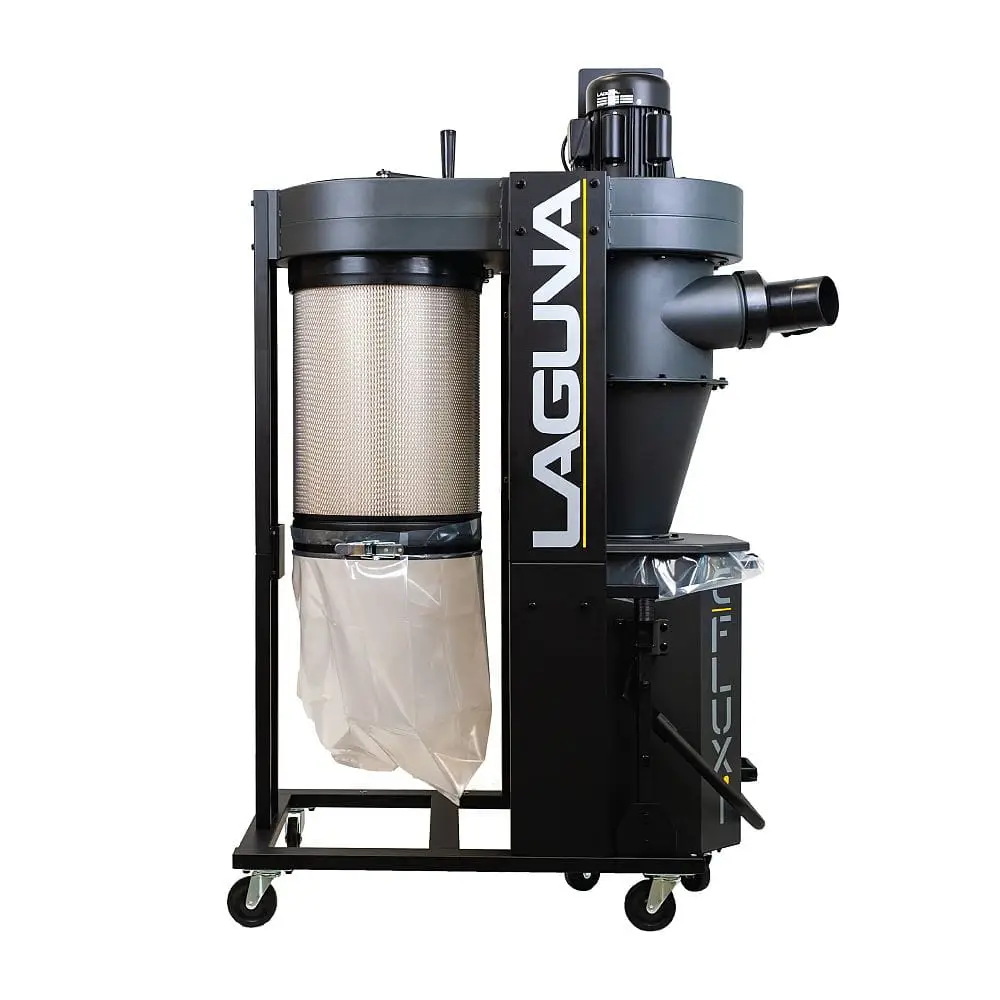

Filtr 1 mikron – skuteczna filtracja drobnego pyłu

Po oddzieleniu większego odpadu w separatorze cyklonowym powietrze trafia do plisowanego filtra.

CFlux 1 wyposażony jest w filtr 1 µm, którego skuteczność wynosi 99,97% dla cząstek większych niż 1 mikron. Powierzchnia filtracyjna wynosi około 4,5 m², a sam wkład ma średnicę 400 mm i wysokość 500 mm.

Duża powierzchnia filtra ma istotne znaczenie dla wydajności. Pozwala przepuścić dużą ilość powietrza bez konieczności stosowania niewielkiego wkładu powodującego wysokie opory.

Jest to szczególnie ważne w stolarni, gdzie podczas obróbki powstają zarówno widoczne wióry, jak i znacznie drobniejsze frakcje pyłu.

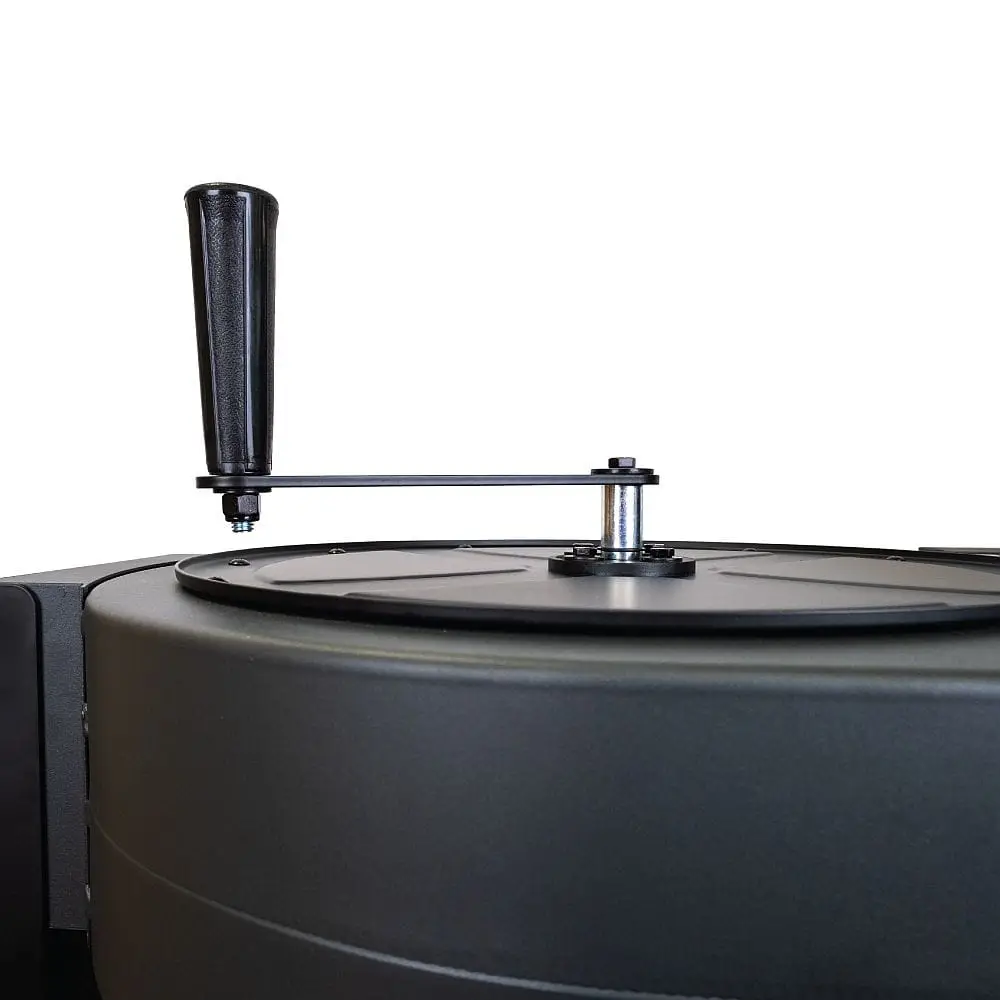

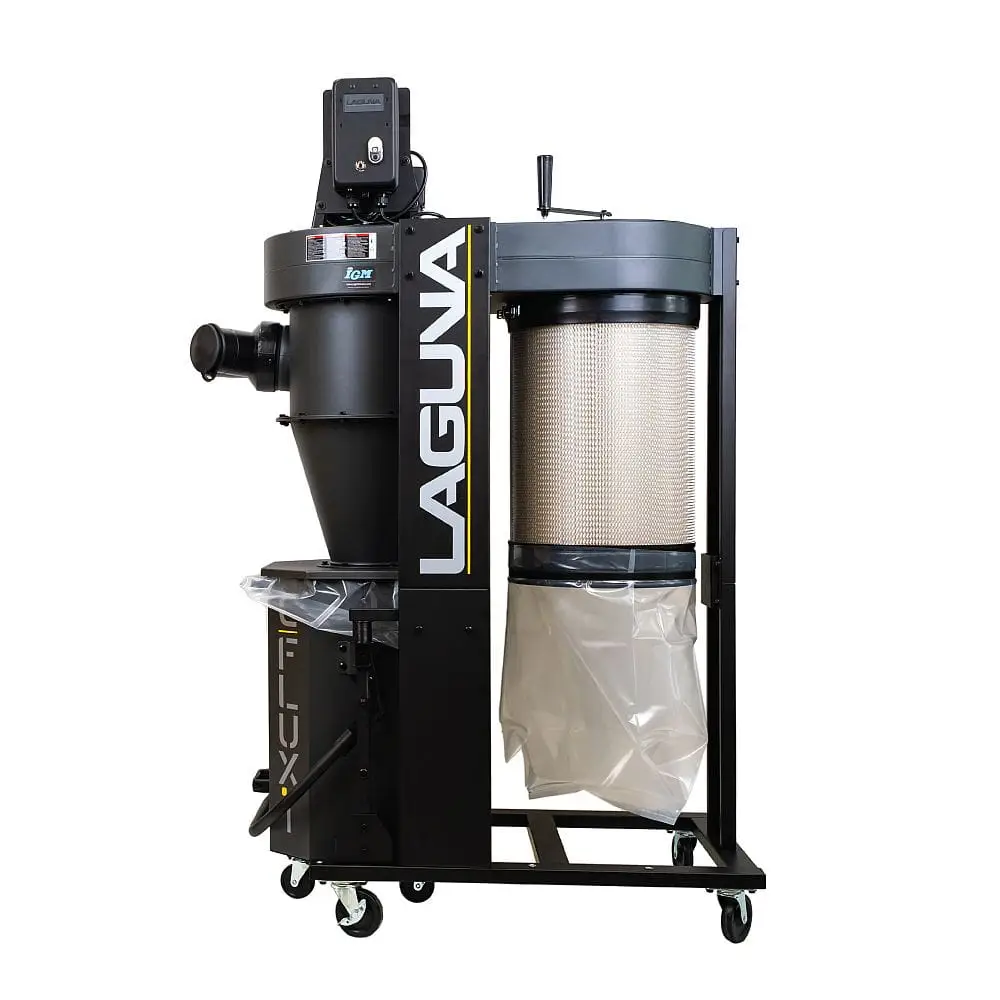

Ręczne czyszczenie filtra bez jego demontażu

Filtr CFlux 1 wyposażono w mechanizm pozwalający usuwać zgromadzony pył bez każdorazowego demontażu wkładu.

Obracanie uchwytem uruchamia łopatki znajdujące się wewnątrz filtra. Powodują one strącanie pyłu z plis materiału filtracyjnego. Zanieczyszczenia opadają następnie do osobnego plastikowego worka umieszczonego pod filtrem.

Regularne czyszczenie ma bezpośredni wpływ na wydajność odciągu.

Im grubsza warstwa pyłu zgromadzi się na filtrze, tym większy opór musi pokonać przepływające powietrze. W efekcie ilość powietrza odbieranego przy maszynie może stopniowo maleć.

Kilka obrotów mechanizmem czyszczącym po zakończeniu pracy pomaga utrzymywać filtr w odpowiednim stanie.

CFlux 1 a PFlux 1 – który system wybrać?

CFlux 1 i PFlux 1 należą do cyklonowych systemów odciągowych LAGUNA i oferują zbliżoną klasę wydajności, ale różnią się poziomem zaawansowania filtracji.

CFlux 1 posiada plisowany filtr 1 µm oraz ręczny system jego oczyszczania.

Seria PFlux została zaprojektowana jako bardziej rozbudowane rozwiązanie, w którym zastosowano filtrację HEPA oraz automatyczne czyszczenie filtra.

CFlux 1 będzie więc odpowiedni dla użytkownika szukającego wydajnego, profesjonalnego odciągu cyklonowego, któremu wystarcza filtr 1 µm i prostszy mechaniczny system obsługi.

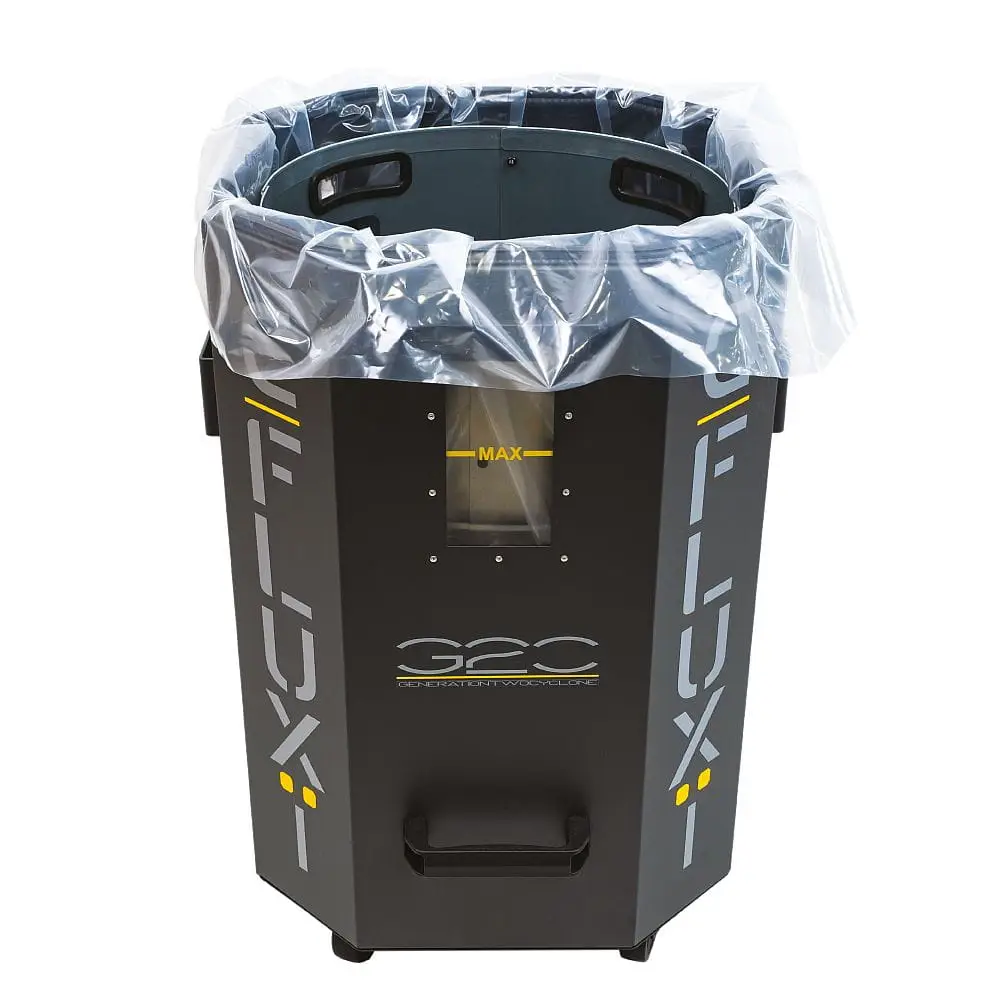

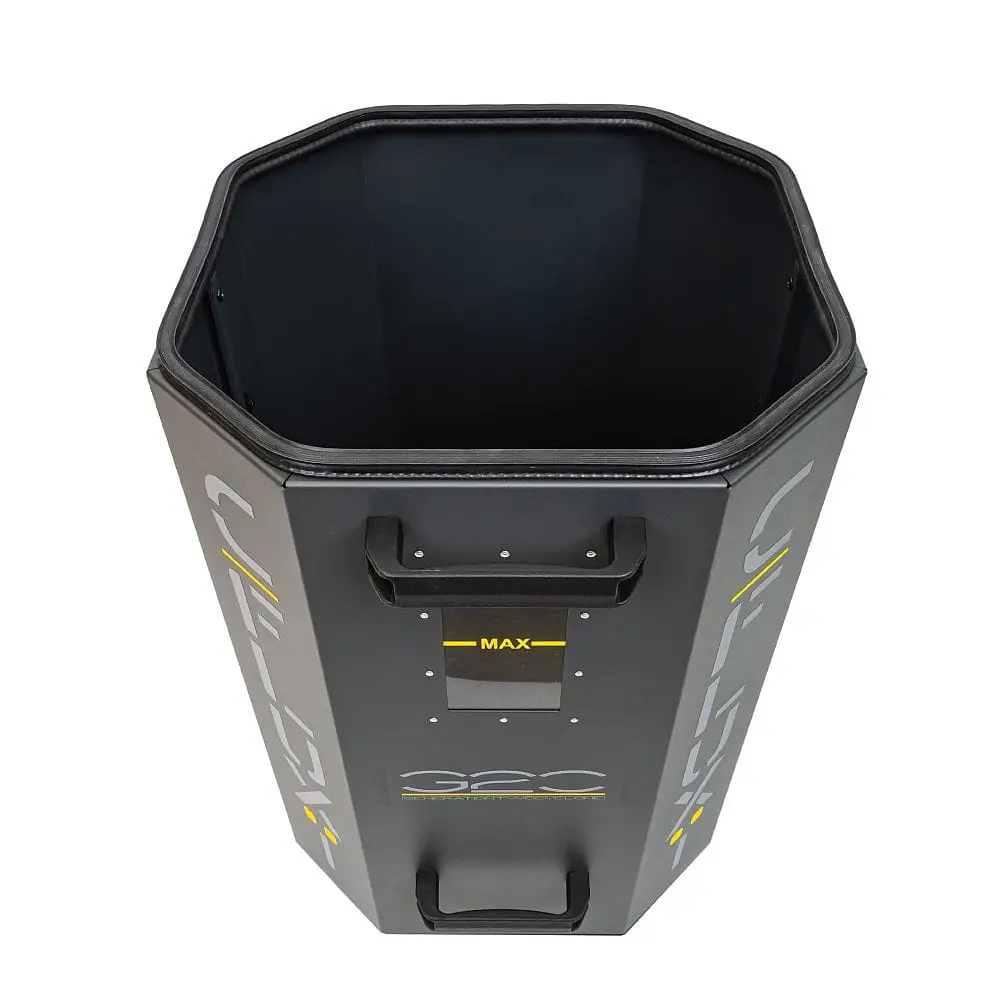

Pojemnik na trociny 95 l

Oddzielone w cyklonie wióry i trociny trafiają do ośmiokątnego zbiornika o pojemności 95 litrów.

Duża pojemność jest szczególnie przydatna podczas pracy z:

• grubościówką,
• wyrówniarką,
• wyrówniarko-grubościówką,
• piłą taśmową,
• innymi maszynami generującymi dużą objętość odpadu.

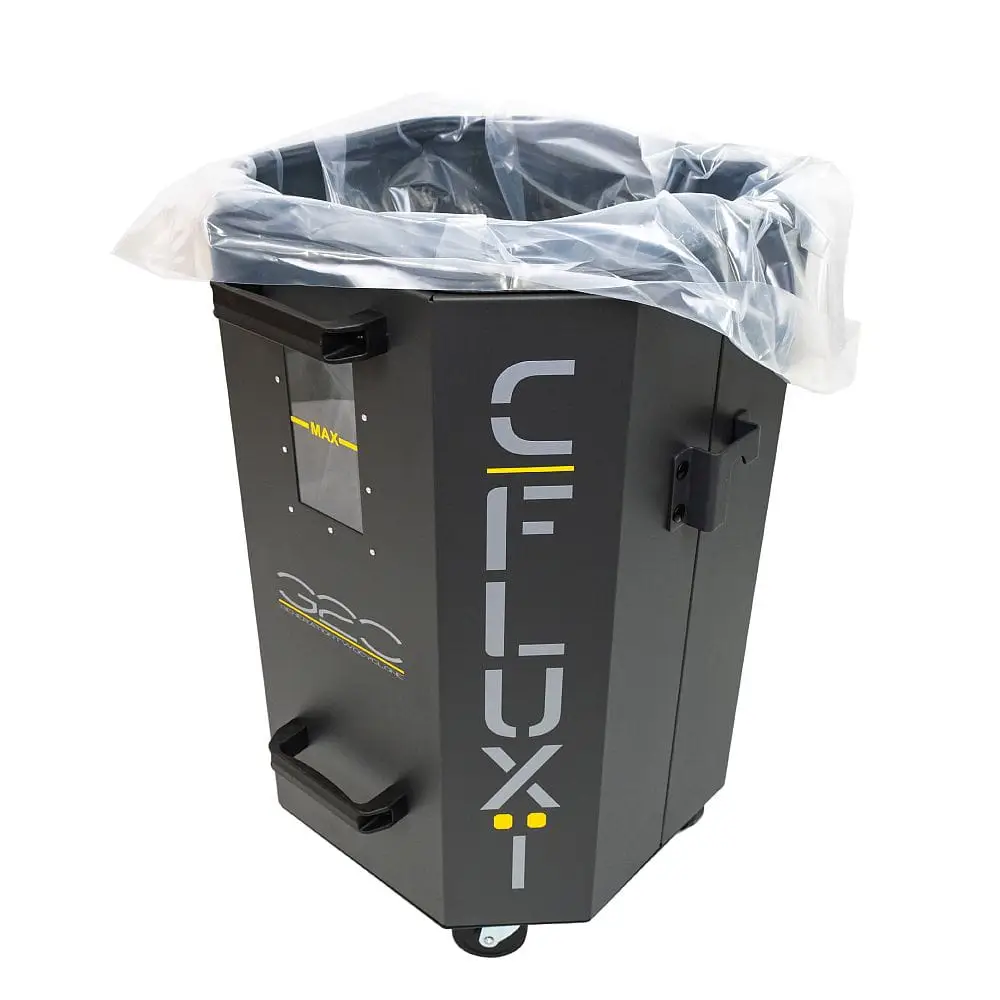

Wewnątrz pojemnika stosowany jest plastikowy worek o wymiarach 1090 × 810 mm. Po napełnieniu można wyjąć go razem z odpadem, bez konieczności przesypywania trocin z metalowego zbiornika.

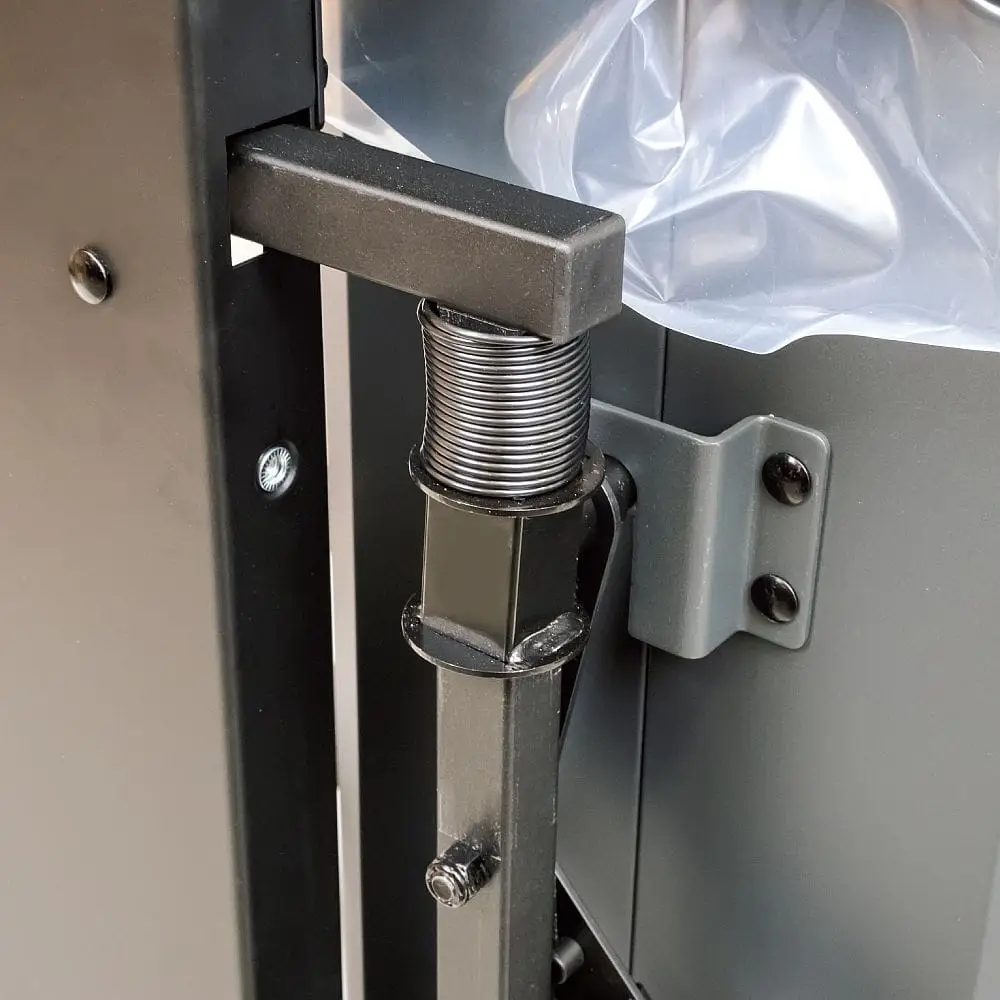

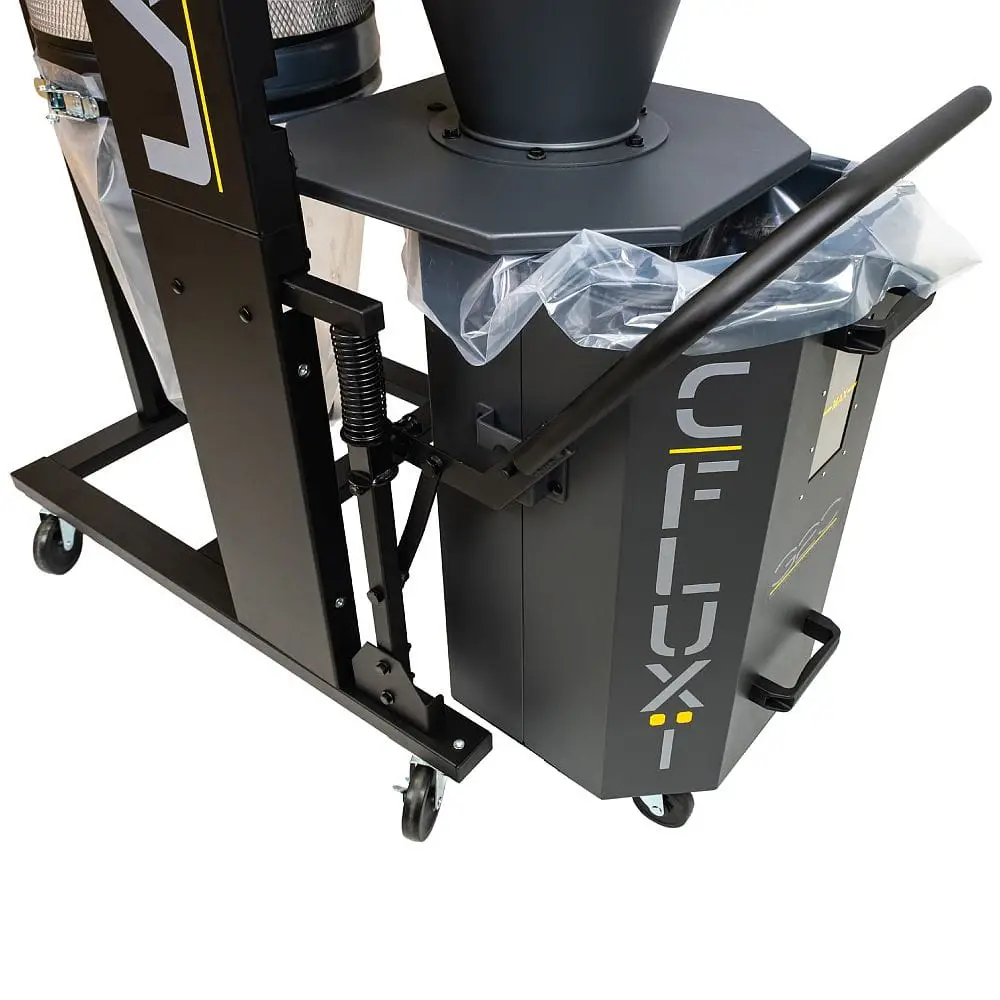

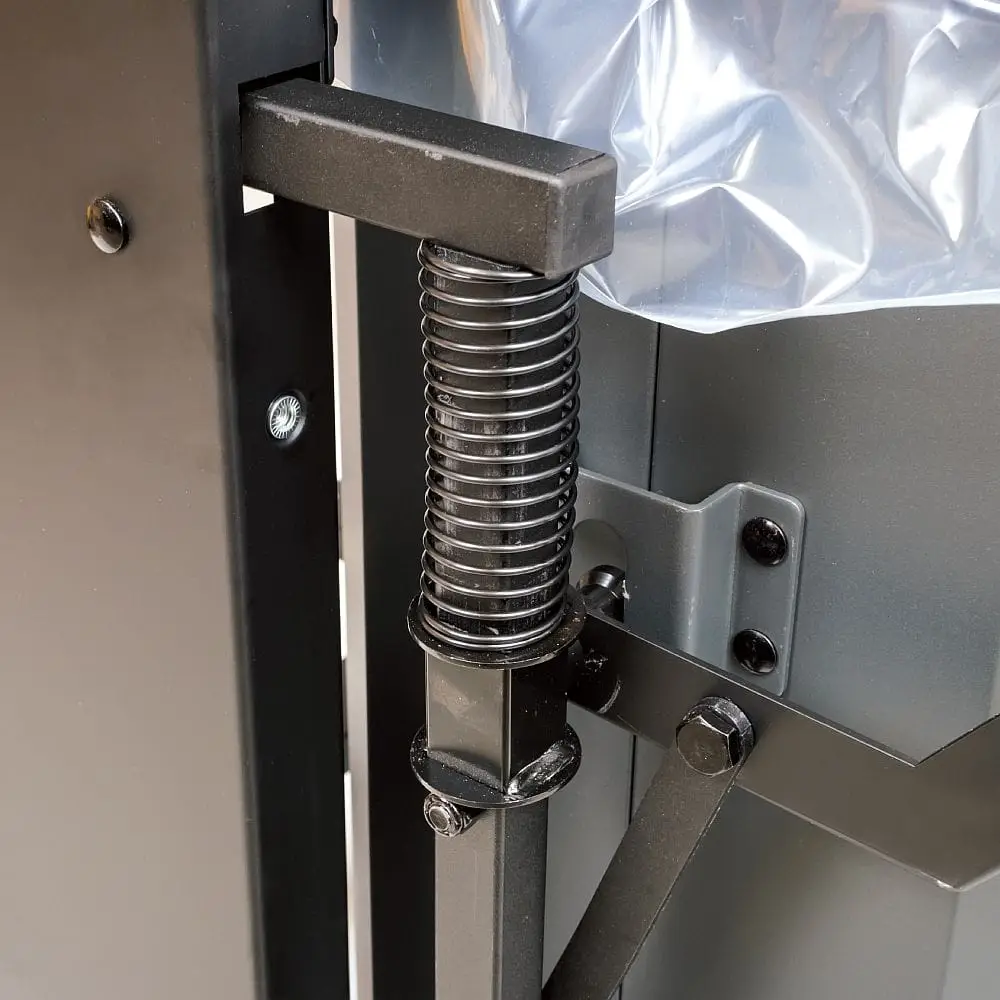

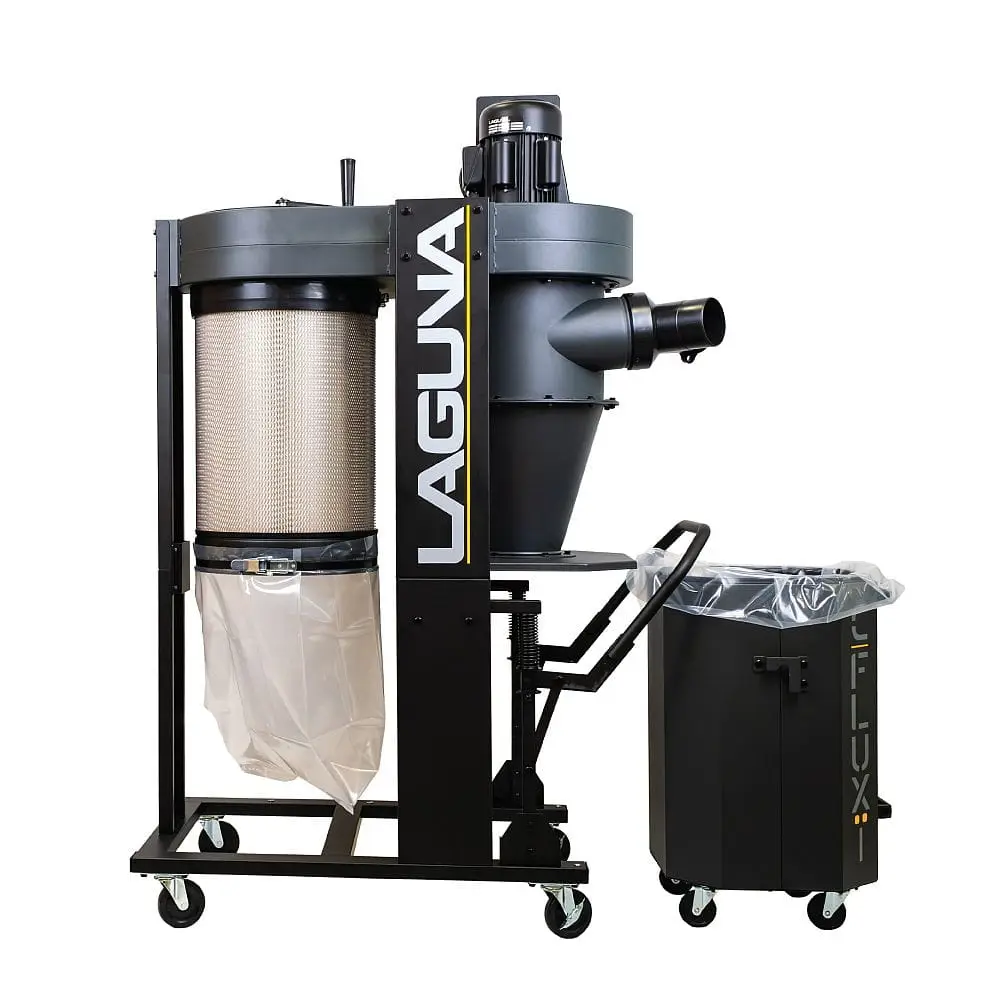

System szybkiego opuszczania pojemnika

Jednym z charakterystycznych rozwiązań serii CFlux jest system mocowania zbiornika.

Podniesienie dźwigni powoduje opuszczenie pojemnika na jego własne koła. Można wtedy bez większego wysiłku wysunąć zbiornik spod separatora.

Po opróżnieniu wystarczy ponownie ustawić go pod urządzeniem i opuścić dźwignię. Mechanizm unosi zbiornik i dociska go do górnej części układu.

Takie rozwiązanie:

• skraca czas opróżniania,
• eliminuje konieczność każdorazowego rozpinania elastycznych przewodów,
• ułatwia uzyskanie szczelnego połączenia,
• pozwala wygodnie przemieszczać sam zbiornik.

Szczelność jest bardzo ważna w instalacji odciągowej – każda nieszczelność zmniejsza ilość powietrza dostępnego przy maszynie.

Wizjer i oświetlenie LED ułatwiają kontrolę poziomu trocin

W zbiorniku zastosowano okienko kontrolne oraz wewnętrzne oświetlenie LED. Dzięki temu można sprawdzić poziom zgromadzonych trocin bez otwierania pojemnika.

To niewielkie rozwiązanie ma praktyczne znaczenie podczas intensywnej pracy.

Przepełniony zbiornik może zaburzyć prawidłową separację odpadu i spowodować przedostawanie się większej ilości materiału w stronę filtra. Regularna kontrola pozwala opróżnić go w odpowiednim momencie.

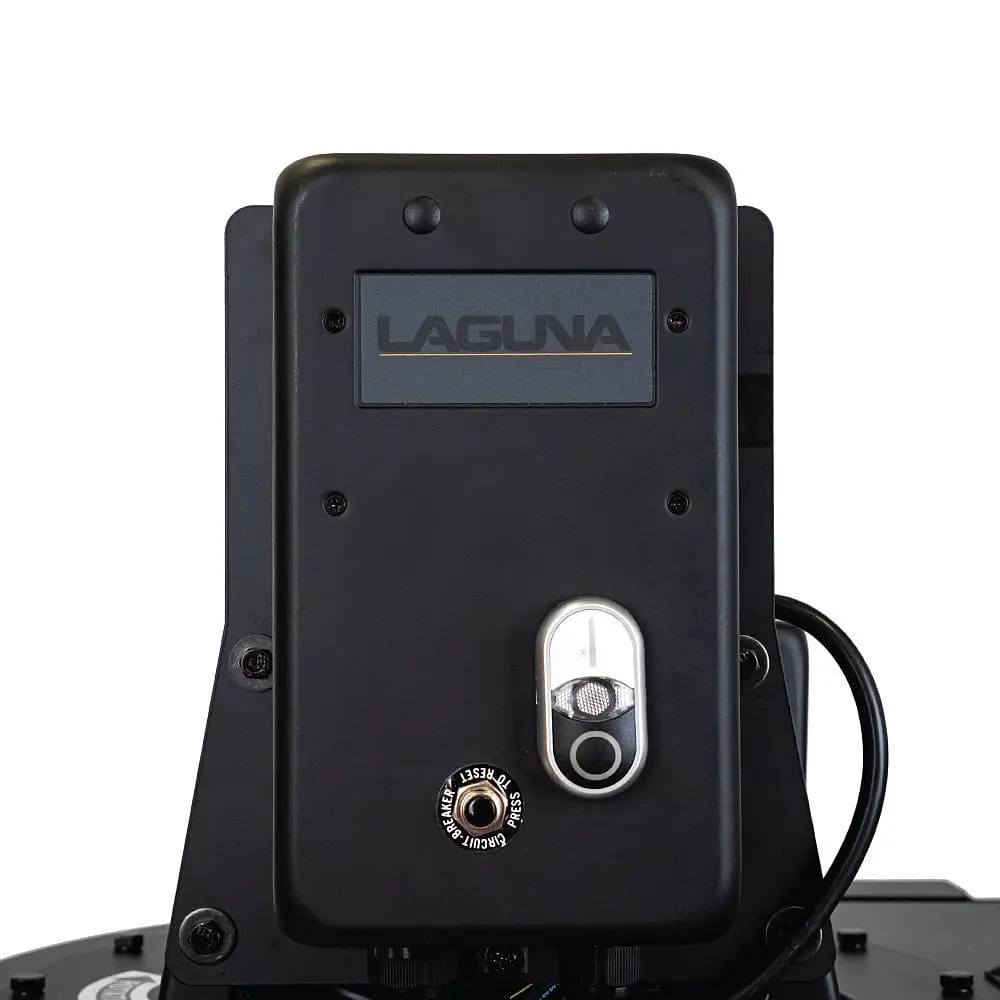

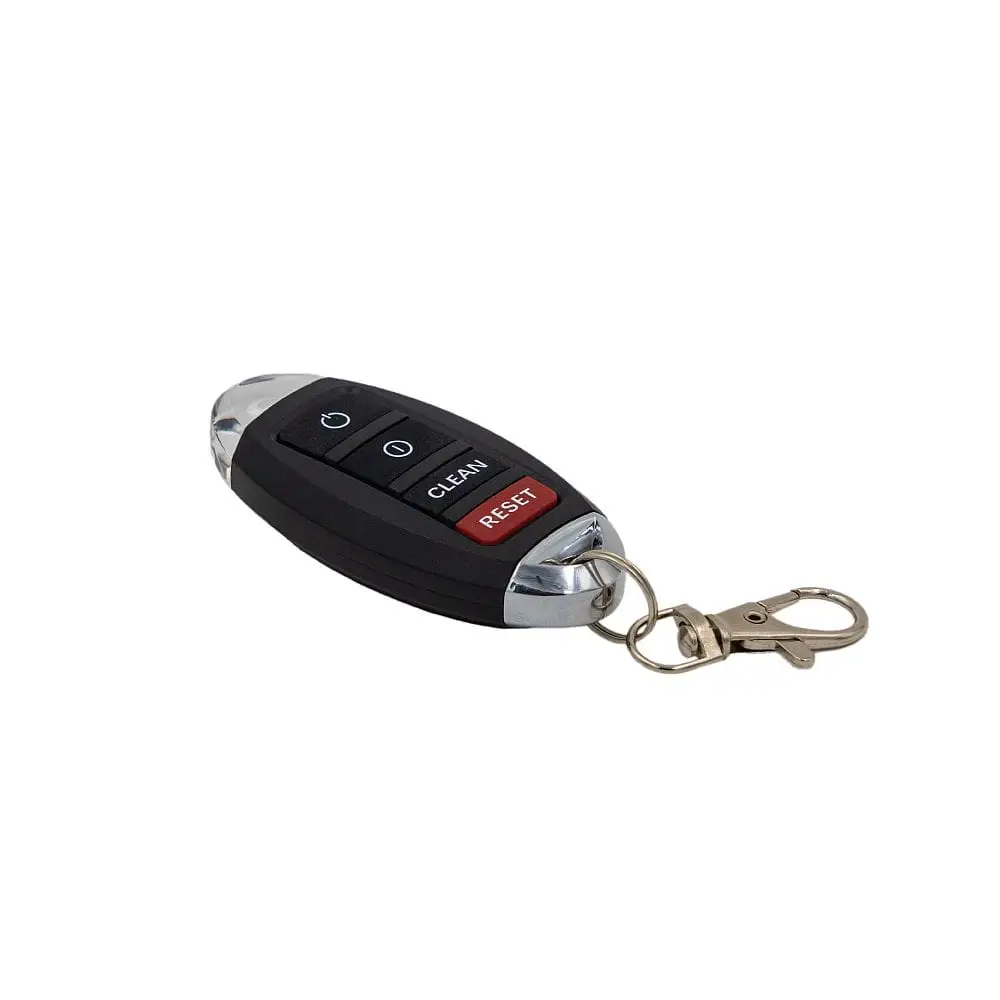

Pilot zdalnego sterowania – uruchamianie odciągu przy maszynie

CFlux 1 standardowo wyposażony jest w pilot wysokiej częstotliwości, którym można zdalnie włączać i wyłączać urządzenie.

Jest to szczególnie przydatne, kiedy odciąg stoi kilka metrów od maszyny lub znajduje się po drugiej stronie warsztatu.

Zamiast każdorazowo podchodzić do urządzenia, operator może uruchomić odciąg bezpośrednio przed rozpoczęciem pracy.

Do jednego CFlux można sparować maksymalnie pięć pilotów, dzięki czemu system może być sterowany z kilku miejsc w warsztacie.

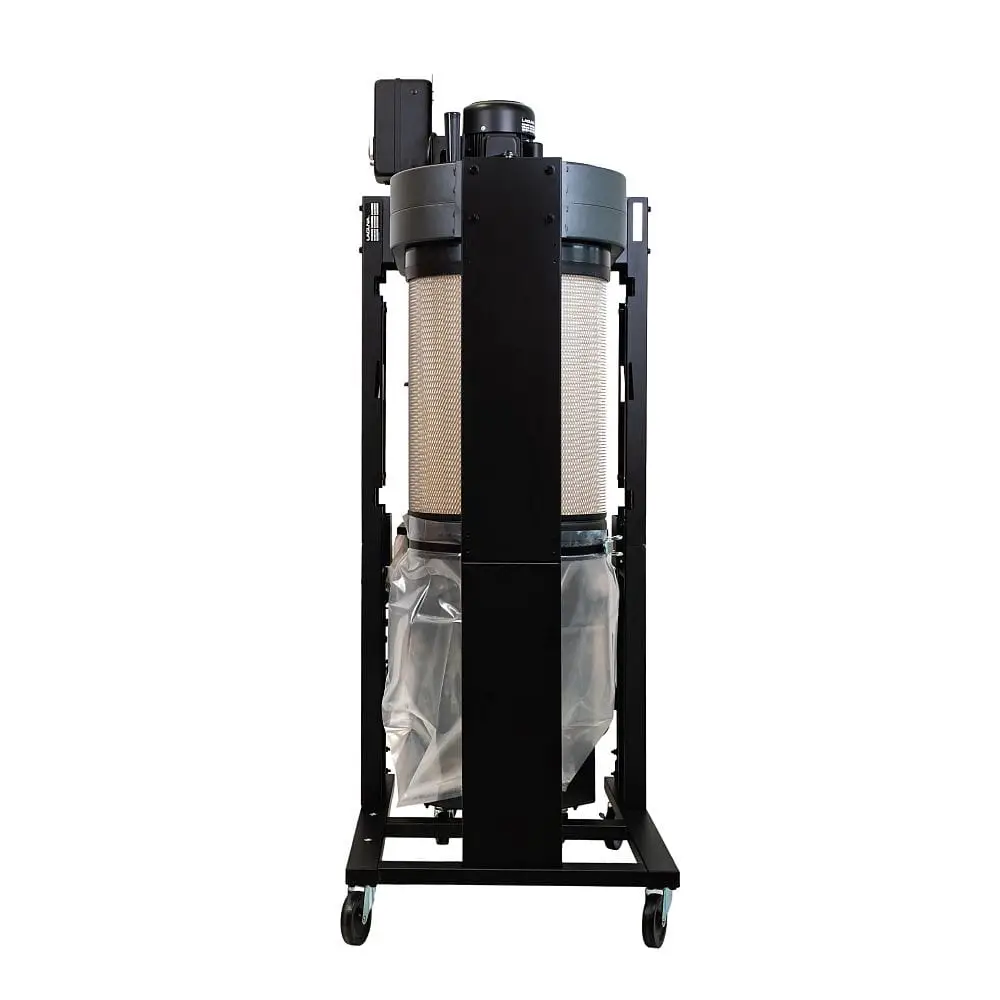

Mobilna konstrukcja – odciąg nie musi stać na stałe w jednym miejscu

Mimo masy 125 kg CFlux 1 może być przemieszczany po warsztacie.

Zarówno główna konstrukcja odciągu, jak i zbiornik na odpady wyposażone są w koła. Koła urządzenia można zablokować po ustawieniu go w wybranym miejscu.

Pozwala to wykorzystać maszynę na dwa sposoby:

• jako odciąg pracujący przy określonej maszynie,
• jako mobilny system przesuwany pomiędzy stanowiskami.

Możliwe jest również podłączenie CFlux 1 do niewielkiej instalacji rurowej obsługującej kilka maszyn, przy czym przy bardziej rozbudowanym systemie warto rozważyć model o większym przepływie, np. CFlux 3.

Do jakich maszyn można podłączyć LAGUNA CFlux 1?

CFlux 1 został zaprojektowany do zbierania trocin, wiórów i pyłu powstających podczas obróbki drewna. Producent wymienia jako typowe zastosowania między innymi pilarki, piły taśmowe, wyrówniarki, grubościówki, szlifierki i stoły frezarskie.

Odciąg może współpracować między innymi z:

• pilarką stołową,
• pilarką formatową,
• piłą taśmową,
• wyrówniarką,
• grubościówką,
• wyrówniarko-grubościówką,
• frezarką stołową,
• szlifierką walcową,
• szlifierką taśmową,
• innymi maszynami stolarskimi posiadającymi odpowiedni króciec.

Przed podłączeniem konkretnej maszyny należy zweryfikować jej wymagany przepływ powietrza oraz średnicę króćca.

CFlux 1 do wyrówniarki i grubościówki

Strugarki generują bardzo dużą objętość lekkich wiórów, dlatego są jednym z zastosowań, w których separator cyklonowy pokazuje swoją przewagę nad prostym odciągiem workowym.

Większość materiału zostaje oddzielona jeszcze przed filtrem i trafia bezpośrednio do zbiornika 95 l.

Przy takim zastosowaniu warto wykorzystać możliwie dużą średnicę przewodu oraz ograniczyć:

• długość elastycznego węża,
• liczbę kolan,
• niepotrzebne redukcje,
• nieszczelności instalacji.

Pozwala to wykorzystać jak największą część dostępnego przepływu.

CFlux 1 do pilarki

Podczas cięcia powstaje mieszanka trocin i drobniejszego pyłu. Skuteczność odciągania zależy nie tylko od wydajności CFlux 1, ale również od konstrukcji osłon i króćców konkretnej pilarki.

Jeżeli maszyna posiada dwa miejsca odciągu – przykładowo spod tarczy oraz z górnej osłony – rozdzielacz 2 × 100 mm pozwala poprowadzić dwa osobne przewody.

Warto zachować możliwie dużą średnicę węża i redukować ją dopiero w pobliżu maszyny.

CFlux 1 do szlifierki

Szlifowanie generuje szczególnie drobny pył.

CFlux 1 umożliwia odbieranie go bezpośrednio w miejscu powstawania, natomiast filtr 1 µm zatrzymuje drobne cząstki, które przeszły przez separator cyklonowy.

Przy intensywnym szlifowaniu warto jednak pamiętać, że odciąg podłączony do maszyny i filtracja powietrza w całym pomieszczeniu pełnią różne funkcje. Producent zaleca połączenie skutecznego odciągu źródłowego z dodatkowym filtrem powietrza w warsztatach generujących dużo drobnego pyłu.

Jak zaprojektować instalację odciągową do CFlux 1?

Dobra instalacja powinna stawiać możliwie mały opór przepływowi powietrza.

Przy podłączaniu CFlux 1 warto:

• zachować średnicę 150 mm na głównej części instalacji, jeśli jest to możliwe,
• stosować przewody 100 mm tam, gdzie wymaga tego maszyna,
• ograniczyć długość przewodów elastycznych,
• unikać ostrych kolan 90°,
• stosować łagodniejsze rozgałęzienia,
• dokładnie uszczelniać połączenia,
• używać zasuw przy kilku odgałęzieniach,
• zamykać przewody prowadzące do nieużywanych maszyn.

Przy redukcji do króćca mniejszego niż 100 mm najlepiej zmniejszać średnicę możliwie blisko maszyny. Zbyt długi przewód o małej średnicy może znacząco ograniczyć przepływ.

Dla kogo jest LAGUNA CFlux 1?

CFlux 1 jest przeznaczony przede wszystkim dla użytkowników oczekujących wydajnego odciągu cyklonowego do regularnej pracy.

Sprawdzi się w:

• profesjonalnych stolarniach,
• niewielkich i średnich zakładach stolarskich,
• pracowniach meblarskich,
• warsztatach rzemieślniczych,
• pracowniach wykonujących elementy z litego drewna,
• rozbudowanych warsztatach prywatnych.

Laguna Polska klasyfikuje model jako urządzenie przeznaczone do profesjonalnej produkcji.

CFlux 1 jest szczególnie interesującym rozwiązaniem tam, gdzie potrzebny jest odciąg cyklonowy o profesjonalnej konstrukcji, ale warsztat dysponuje wyłącznie zasilaniem 230 V.

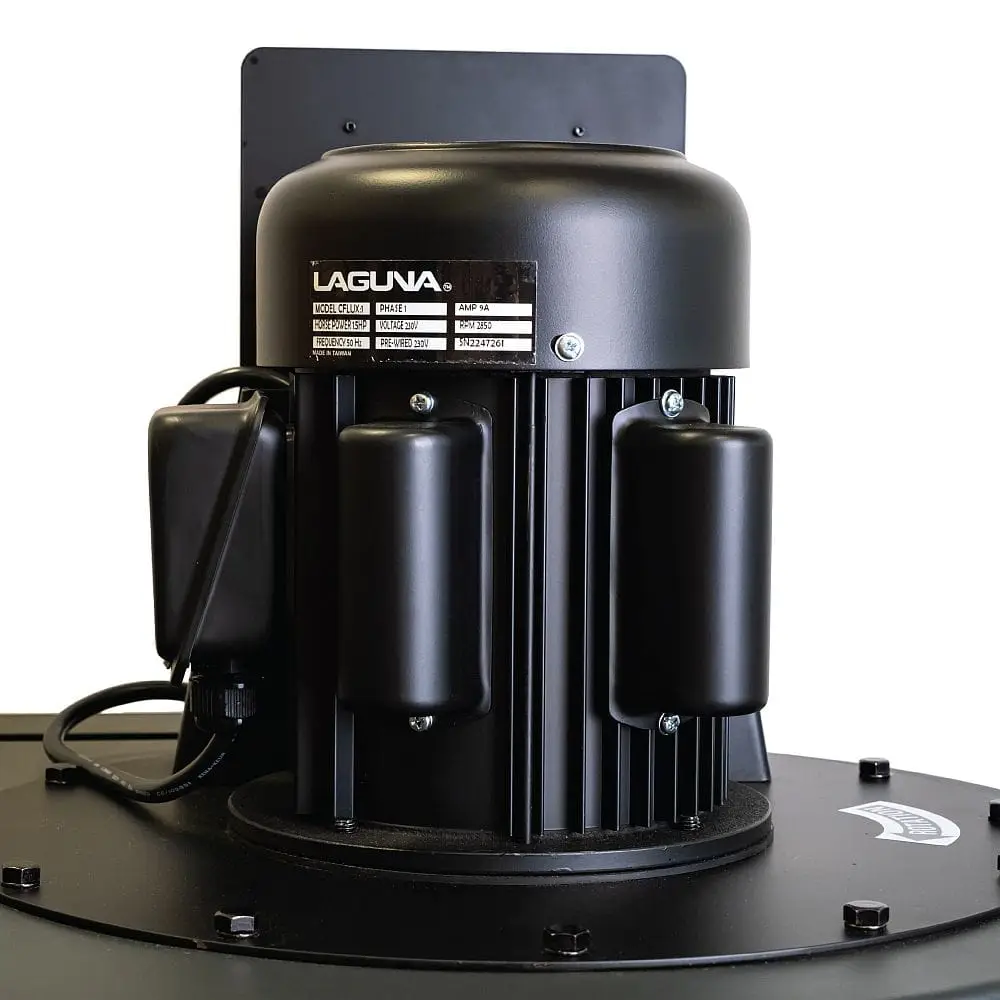

Zasilanie 230 V – bez instalacji trójfazowej

Silnik CFlux 1 ma moc 1100 W i pracuje z zasilaniem:

230 V / 50 Hz / 1 faza.

Zalecane zabezpieczenie wynosi 16 A o charakterystyce C.

Oznacza to, że urządzenie nie wymaga zasilania trójfazowego 400 V.

Przed instalacją warto jednak upewnić się, że obwód elektryczny jest prawidłowo zabezpieczony i przygotowany do zasilania maszyny o takim charakterze rozruchowym.

Ważne informacje przed zakupem

CFlux 1 jest dużym urządzeniem warsztatowym o wymiarach około 1092 × 610 × 1753 mm i masie 125 kg.

Maszyna dostarczana jest częściowo zdemontowana. Orientacyjny czas montażu wynosi około 4–5 godzin, a podczas składania zalecana jest pomoc drugiej osoby.

Przed ustawieniem urządzenia warto zaplanować:

• miejsce na wysuwanie pojemnika,
• dostęp do filtra,
• przebieg instalacji odciągowej,
• miejsce umożliwiające swobodne przestawienie urządzenia,
• dostęp do właściwego obwodu zasilającego 230 V.

Ważne ograniczenia zastosowania

CFlux 1 jest przeznaczony do odsysania trocin i pyłu powstających podczas obróbki drewna i pracy maszyn stolarskich. Europejska dokumentacja wskazuje to jako właściwe zastosowanie urządzenia.

Nie należy wykorzystywać urządzenia do zasysania materiałów, do których nie zostało zaprojektowane, w szczególności gorących cząstek, iskier, cieczy czy innych niebezpiecznych odpadów.

Najważniejsze zalety LAGUNA CFlux 1

• Dwustopniowa separacja cyklonowa kieruje większe trociny i wióry do zbiornika jeszcze przed filtrem.
• Wydajność do 1786 m³/h pozwala współpracować z wieloma stacjonarnymi maszynami stolarskimi.
• Rzeczywista wydajność pomiarowa 1224 m³/h daje bardziej praktyczny punkt odniesienia przy projektowaniu instalacji.
• Filtr 1 µm o powierzchni 4,5 m² zapewnia skuteczną filtrację drobnych frakcji przy zachowaniu wysokiego przepływu.
• Skuteczność 99,97% dla cząstek większych niż 1 µm zwiększa efektywność oczyszczania powietrza w porównaniu z prostymi filtrami workowymi.
• Ręczne czyszczenie filtra bez demontażu upraszcza bieżącą konserwację.
• Zbiornik 95 l ogranicza częstotliwość opróżniania przy maszynach generujących dużo odpadu.
• Mechanizm szybkiego opuszczania pojemnika ułatwia usuwanie zgromadzonych trocin.
• Wizjer i oświetlenie LED pozwalają kontrolować poziom napełnienia zbiornika.
• Przyłącze 150 mm lub 2 × 100 mm ułatwia dopasowanie odciągu do różnych maszyn.
• Pilot wysokiej częstotliwości pozwala uruchamiać urządzenie z miejsca pracy.
• Zasilanie 230 V pozwala korzystać z pełnowymiarowego odciągu cyklonowego bez instalacji trójfazowej.
• Mobilna konstrukcja z blokowanymi kołami ułatwia zmianę ustawienia w warsztacie.

FAQ

Czy LAGUNA CFlux 1 działa na 230 V?

Tak. Europejska wersja CFlux 1 jest zasilana jednofazowo napięciem 230 V / 50 Hz. Silnik ma moc 1100 W, a zalecane zabezpieczenie obwodu wynosi 16 A o charakterystyce C.

Jaką wydajność ma LAGUNA CFlux 1?

Maksymalny przepływ według tradycyjnej metody pomiarowej wynosi 1786 m³/h. W pomiarze bardziej zbliżonym do realnych warunków pracy uzyskano 1224 m³/h. Maksymalne podciśnienie wynosi 2514 Pa.

Czy CFlux 1 posiada filtr HEPA?

Nie. CFlux 1 wykorzystuje plisowany filtr 1 µm o powierzchni 4,5 m². Zatrzymuje on 99,97% cząstek większych niż 1 mikron.

Jak czyści się filtr w CFlux 1?

Filtr posiada ręczny mechanizm czyszczenia. Obracanie uchwytem wprawia w ruch łopatki wewnątrz wkładu, które strącają nagromadzony pył do worka znajdującego się pod filtrem.

Czy CFlux 1 automatycznie czyści filtr?

Nie. W CFlux 1 zastosowano ręczne czyszczenie filtra. Jeżeli istotne jest automatyczne oczyszczanie wkładu i filtracja HEPA, należy rozważyć serię PFlux.

Jak duży jest zbiornik na trociny?

Pojemność zbiornika wynosi 95 litrów. Wewnątrz stosowany jest plastikowy worek 1090 × 810 mm, który ułatwia usuwanie zgromadzonych trocin.

Jaki wąż można podłączyć do CFlux 1?

Główny wlot ma średnicę 150 mm. Dostępne jest również rozdzielenie na dwa przyłącza 100 mm, co pozwala dopasować układ do konstrukcji konkretnej maszyny lub niewielkiej instalacji.

Czy CFlux 1 nadaje się do grubościówki?

Tak, pod warunkiem że wymagany przez konkretną grubościówkę przepływ powietrza mieści się w możliwościach odciągu. System cyklonowy jest szczególnie korzystny w takim zastosowaniu, ponieważ oddziela dużą ilość wiórów przed filtrem.

Czy CFlux 1 można podłączyć do pilarki formatowej?

Tak. Odciąg może współpracować z pilarkami do drewna. Przy maszynach posiadających kilka króćców należy odpowiednio rozdzielić instalację i sprawdzić, czy dostępny przepływ jest wystarczający dla wszystkich punktów odbioru.

Czy można podłączyć CFlux 1 do kilku maszyn?

Tak, szczególnie w niewielkiej instalacji, ale najlepiej stosować zasuwy i otwierać tylko przewód prowadzący do aktualnie używanej maszyny. Przy rozbudowanej centralnej instalacji producent wskazuje modele o większej wydajności, takie jak CFlux 3 lub PFlux 3.

Czy CFlux 1 ma pilot zdalnego sterowania?

Tak. Pilot wysokiej częstotliwości znajduje się w standardowym wyposażeniu. Z jednym urządzeniem można sparować do pięciu pilotów.

Czym CFlux 1 różni się od zwykłego odciągu workowego?

Najważniejszą różnicą jest dwustopniowa separacja cyklonowa. Większe trociny i wióry są oddzielane przed filtrem, dzięki czemu nie obciążają bezpośrednio powierzchni filtracyjnej. CFlux 1 posiada również plisowany filtr 1 µm, osobny zbiornik 95 l, pilot i system szybkiego opróżniania pojemnika.

Wyposażenie standardowe

• pilot zdalnego sterowania,
• plisowany mikrofiltr 1 µm,
• zbiornik na odpady 95 l,
• 1 plastikowy worek do głównego pojemnika na odpady,

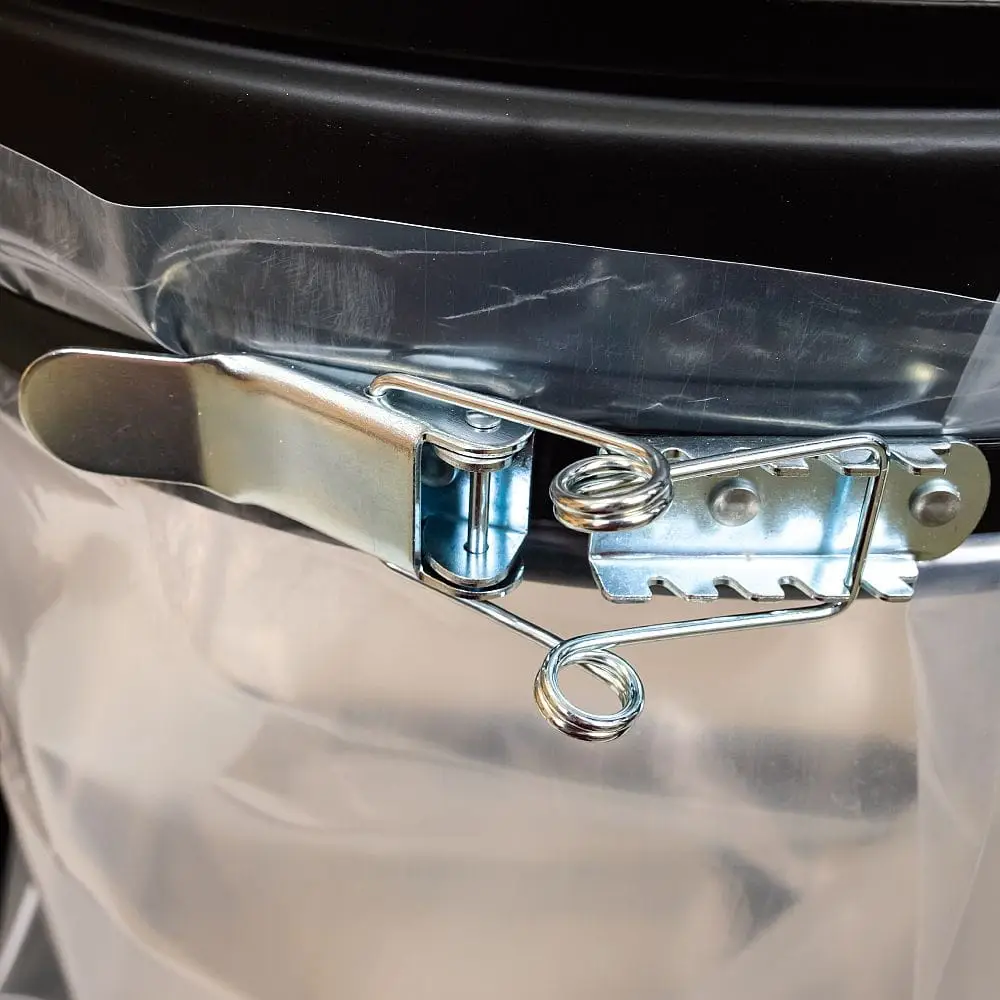

• 1 plastikowy worek na drobny pył pod filtrem,
• system ręcznego czyszczenia wkładu filtracyjnego,
• mobilna podstawa z kołami.

Dane techniczne

• Model: LAGUNA CFlux 1
• Kod produktu: 151-CFlux1
• Typ: cyklonowe urządzenie odciągowe do trocin i pyłu drzewnego
• Zalecane zastosowanie: profesjonalna produkcja
• Moc silnika: 1100 W
• Zasilanie: 230 V / 50 Hz / 1 faza
• Zalecane zabezpieczenie: 16 A, charakterystyka C
• Wydajność – tradycyjna metoda pomiarowa: 1786 m³/h
• Wydajność – realistyczna metoda pomiarowa: 1224 m³/h
• Maksymalne podciśnienie: 2514 Pa
• Średnica wirnika: 340 mm
• Króciec odciągowy: 1 × 150 mm lub 2 × 100 mm
• Pojemność zbiornika na odpady: 95 l
• Typ filtra: plisowany filtr 1 µm
• Skuteczność filtracji: 99,97% cząstek większych niż 1 µm
• Powierzchnia filtracyjna: 4,5 m²
• Wymiary filtra: Ø400 × 500 mm
• Czyszczenie filtra: ręczne
• Wymiary worka pod filtrem: 660 × 620 mm
• Wymiary worka w zbiorniku: 1090 × 810 mm
• Sterowanie: panel urządzenia + pilot wysokiej częstotliwości
• Poziom hałasu: 82 dB
• Wymiary urządzenia (dł. × szer. × wys.): 1092 × 610 × 1753 mm
• Masa: 125 kg
• Wymiary opakowania: 1225 × 720 × 1240 mm
• Masa z opakowaniem: 140 kg
