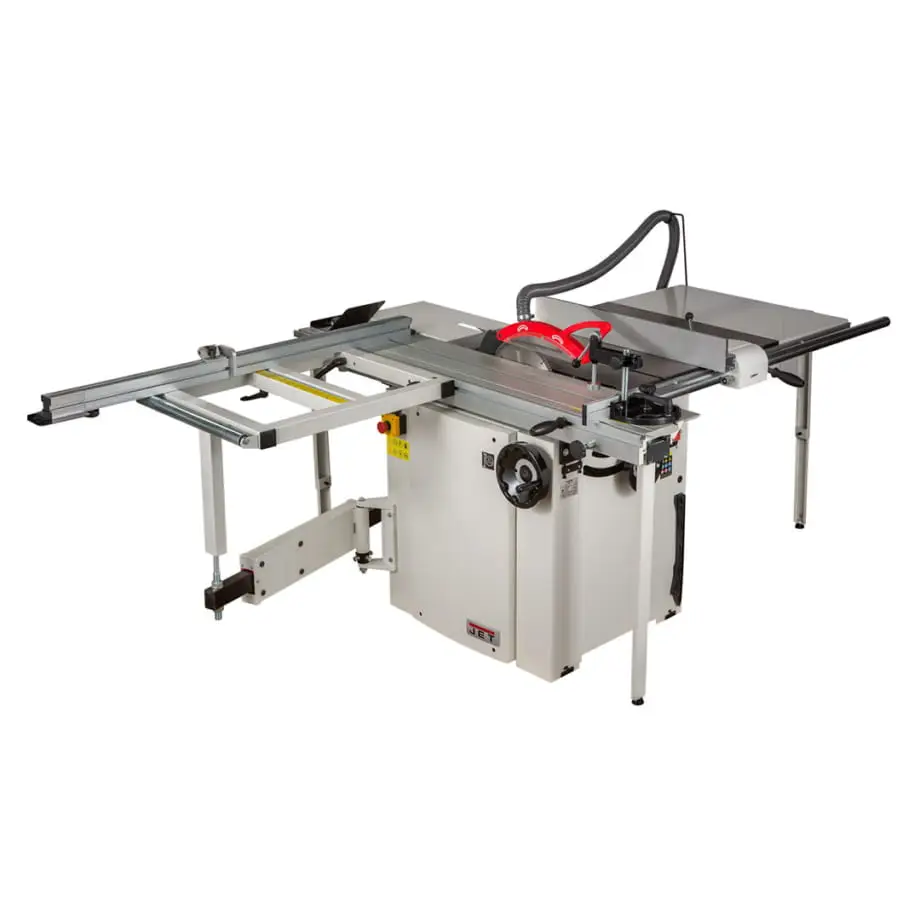

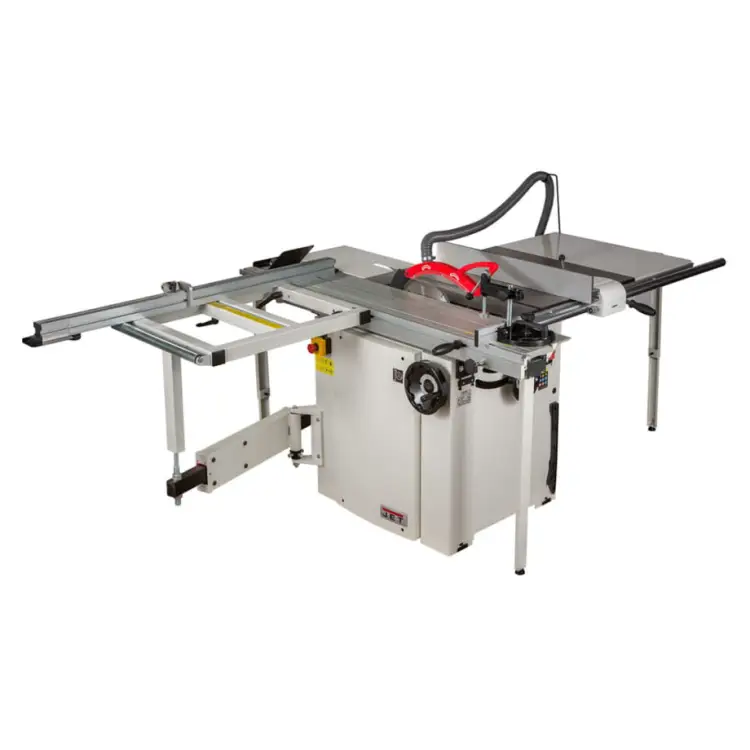

JET JTSS-1600-T – profesjonalna pilarka formatowa z podcinakiem

JET JTSS-1600-T to rozbudowana pilarka formatowa przeznaczona do precyzyjnego rozkroju drewna i płyt drewnopochodnych. Łączy stabilny żeliwny stół, aluminiowy wózek formatowy, podcinak, dużą szerokość cięcia wzdłużnego oraz rozbudowany system prowadnic.

Maszyna sprawdzi się w warsztatach stolarskich, zakładach meblarskich i pracowniach wykonujących elementy na indywidualne zamówienie. Umożliwia zarówno rozkrój dużych płyt, jak i dokładne cięcie desek, kantówek, listew oraz gotowych formatek.

JET JTSS-1600-T może być wykorzystywana do:

• formatowania płyt meblowych,
• cięcia laminowanych płyt wiórowych,
• obróbki MDF i HDF,
• rozkroju sklejki,
• cięcia drewna litego,
• przycinania blatów i szerokich formatek,
• wykonywania cięć wzdłużnych,
• wykonywania cięć poprzecznych,
• cięcia pod kątem,
• przygotowywania elementów korpusów meblowych,
• produkcji frontów, półek, boków i przegród,
• wykonywania powtarzalnych elementów według ustawionego ogranicznika.

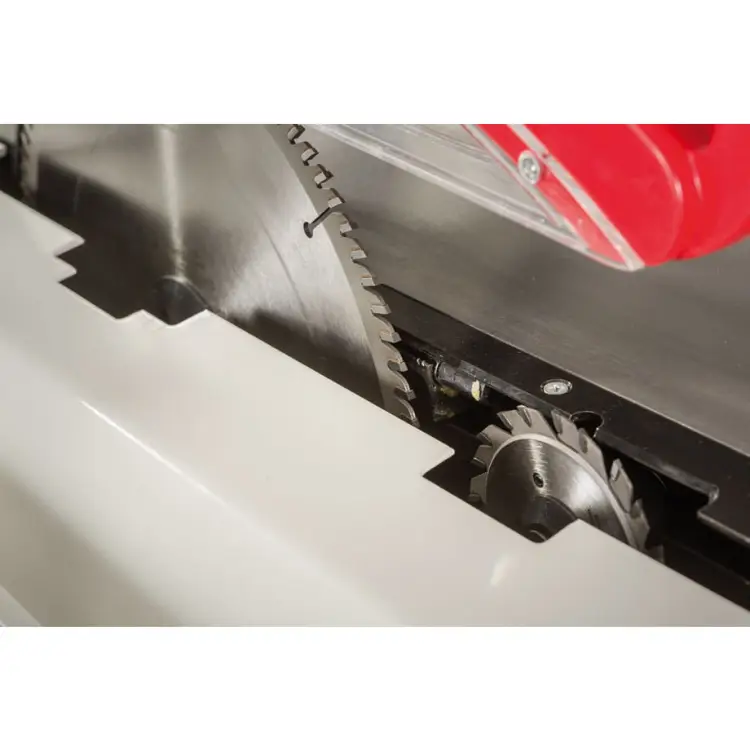

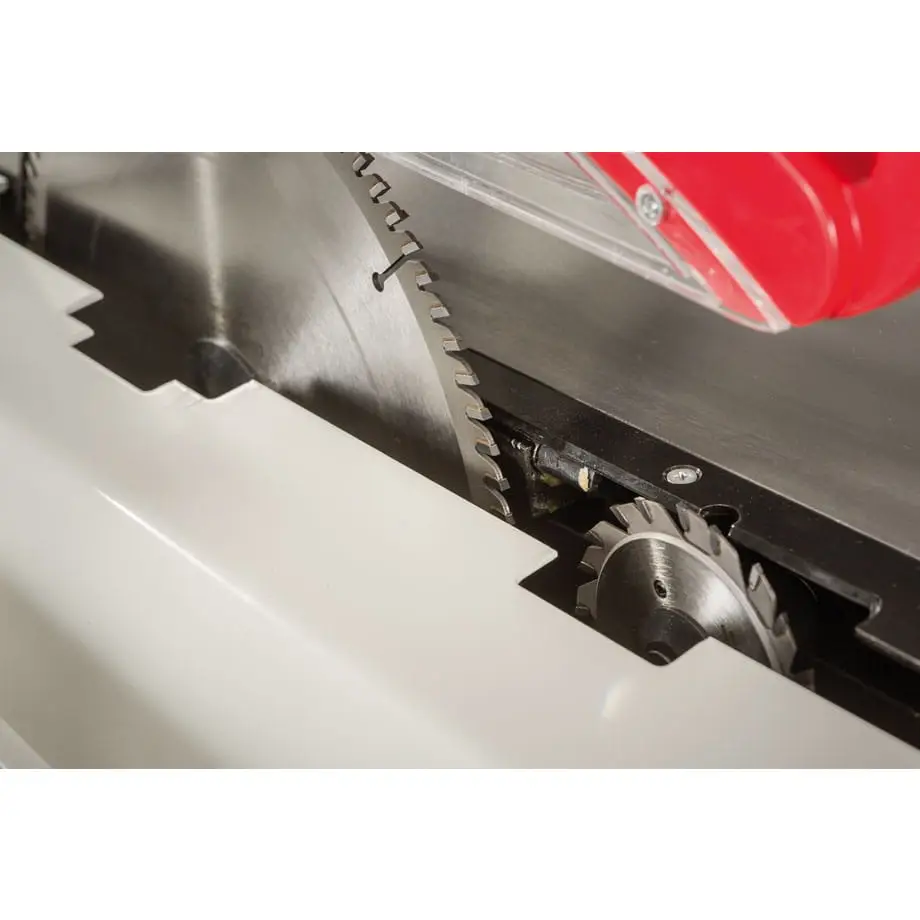

Podcinak ograniczający wyszczerbienia laminatu

Jedną z najważniejszych cech modelu JTSS-1600-T jest zintegrowany podcinak.

Mała tarcza podcinająca wykonuje płytkie nacięcie spodniej warstwy materiału przed wejściem tarczy głównej. Pomaga to ograniczyć wyrywanie dekoracyjnej powierzchni podczas cięcia:

• laminowanych płyt meblowych,
• płyt pokrytych melaminą,
• elementów fornirowanych,
• materiałów z delikatną warstwą dekoracyjną,
• płyt wykańczanych dwustronnie.

Średnica podcinaka wynosi 90 mm, a średnica otworu mocującego 20 mm. Prędkość obrotowa wynosi około 8500–8700 obr./min.

Położenie podcinaka można wyregulować względem tarczy głównej. Prawidłowe ustawienie jego wysokości i położenia bocznego jest niezbędne do uzyskania równej linii cięcia po obu stronach materiału.

Podcinak jest napędzany przez główny układ napędowy maszyny i pracuje równocześnie z tarczą główną.

Tarcza główna o średnicy do 315 mm

Pilarka współpracuje z tarczami o średnicy od 250 do 315 mm i otworze mocującym 30 mm.

Maksymalna wysokość cięcia wynosi:

• 100 mm przy ustawieniu tarczy pod kątem 90°,
• 80 mm przy pochyleniu tarczy do 45°.

Pozwala to przecinać nie tylko standardowe płyty meblowe, ale również:

• grube deski,
• kantówki,
• elementy konstrukcyjne,
• klejonki,
• części schodów,
• grubsze elementy z drewna litego.

Do maszyny należy dobierać tarcze zgodne z rodzajem materiału i kierunkiem cięcia. Tarcze z większą liczbą zębów sprawdzą się przy płytach laminowanych i cięciu poprzecznym, natomiast tarcze o mniejszej liczbie zębów będą odpowiednie do szybkiego cięcia wzdłuż włókien.

Nie wolno stosować tarcz wykonanych ze stali szybkotnącej HSS. Narzędzie musi być przeznaczone do pilarek formatowych i spełniać wymagania dotyczące bezpiecznej pracy.

Prędkość tarczy głównej około 4500 obr./min

Tarcza główna pracuje z prędkością około 4500 obr./min.

Wysoka prędkość skrawania pozwala uzyskać równą krawędź pod warunkiem zastosowania:

• ostrej i odpowiednio dobranej tarczy,
• prawidłowo ustawionego podcinaka,
• właściwej prędkości posuwu,
• stabilnego zamocowania materiału,
• dokładnie wyregulowanych prowadnic.

Materiał należy prowadzić płynnie, bez zatrzymywania go w strefie cięcia. Zbyt wolne podawanie może powodować nagrzewanie i ślady przypalenia, natomiast nadmiernie szybki posuw zwiększa obciążenie silnika i może pogorszyć jakość krawędzi.

Aluminiowy stół przesuwny 1600 × 270 mm

Stół przesuwny ma wymiary:

1600 × 270 mm

Maksymalny zakres jego przesuwu wynosi około 1600 mm.

Wózek pozwala stabilnie prowadzić materiał przez tarczę bez przesuwania dużej płyty bezpośrednio po nieruchomym stole. Rozwiązanie jest szczególnie przydatne podczas:

• formatowania płyt,
• cięcia szerokich formatek,
• skracania desek,
• przycinania blatów,
• wykonywania cięć pod kątem,
• przygotowywania powtarzalnych elementów.

Materiał wraz z wózkiem przesuwa się w stronę tarczy, co pomaga zachować prostoliniowy tor cięcia i ogranicza tarcie dużej płyty o powierzchnię stołu.

Maksymalna długość cięcia 1350 mm

Maksymalna długość cięcia wykonywanego przy użyciu przykładnicy poprzecznej wynosi około:

1350 mm

Wózek ma natomiast maksymalny zakres przesuwu do około 1600 mm.

Takie parametry pozwalają wygodnie obrabiać:

• boki szaf,
• półki,
• fronty,
• blaty,
• elementy stołów,
• płyty konstrukcyjne,
• szerokie części meblowe.

Przy szczególnie dużych i ciężkich materiałach może być konieczna pomoc drugiego operatora lub zastosowanie dodatkowych podpór.

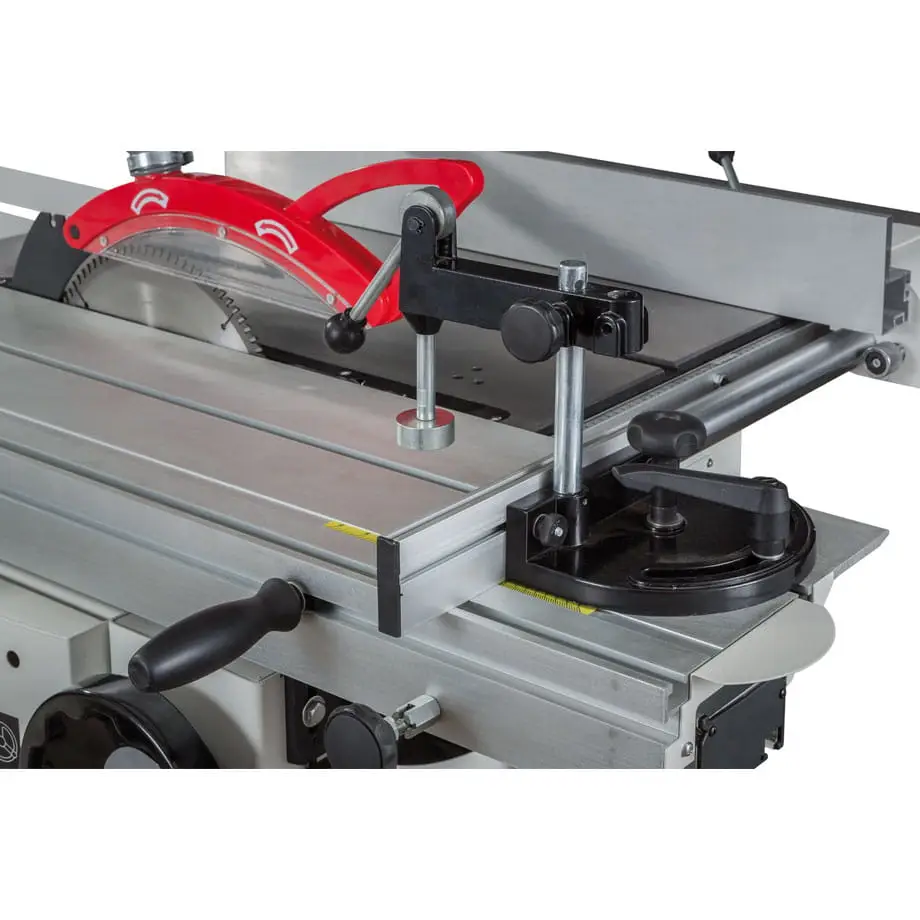

Stół poprzeczny 680 × 580 mm

Do wózka montowany jest stół poprzeczny o wymiarach:

680 × 580 mm

Stół zapewnia szerokie podparcie formatek i pomaga utrzymać je w stabilnej pozycji podczas cięcia.

Wyposażony jest w rolkę ułatwiającą przesuwanie większych elementów oraz system mocowania teleskopowej przykładnicy.

Dodatkowy docisk pozwala zabezpieczyć materiał przed przesunięciem podczas obróbki.

Teleskopowa przykładnica poprzeczna do 2200 mm

Przykładnica poprzeczna ma długość podstawową około 1200 mm i może zostać rozsunięta do około:

2200 mm

Umożliwia ustawienie ogranicznika dla długich elementów i wykonywanie powtarzalnych cięć na ten sam wymiar.

Przykładnica przydaje się podczas:

• seryjnego skracania formatek,
• przygotowywania boków mebli,
• wykonywania półek o jednakowej długości,
• cięcia elementów ramowych,
• obróbki listew i długich desek.

Przestawny ogranicznik można odchylić, aby ułatwić przesunięcie kolejnego elementu i ograniczyć ryzyko jego zahaczenia podczas pracy.

Cięcie wzdłużne do 1220 mm

Maksymalna odległość pomiędzy tarczą a przykładnicą wzdłużną wynosi:

1220 mm

Pozwala to wykonywać szerokie cięcia wzdłużne oraz formatować duże elementy bez konieczności stosowania dodatkowych przyrządów.

Przykładnica wzdłużna porusza się po prowadnicy z podziałką i jest blokowana za pomocą dźwigni.

Profil przykładnicy można ustawić w pozycji wysokiej lub niskiej. Niższe położenie jest przydatne podczas cięcia cienkich elementów oraz przy pochylonej tarczy, gdy konieczne jest zachowanie odpowiedniej przestrzeni między prowadnicą i osłoną.

Przed rozpoczęciem precyzyjnego rozkroju ustawienie podziałki należy sprawdzić na próbnej formatce.

Pochylenie tarczy od 90° do 45°

Moduł tnący można pochylać w zakresie od 90° do 45°.

Regulacja umożliwia wykonywanie:

• faz,
• cięć ukośnych,
• elementów ramowych,
• połączeń pod kątem,
• części konstrukcyjnych,
• detali dekoracyjnych.

Kąt ustawia się za pomocą koła ręcznego. Po uzyskaniu wymaganej wartości mechanizm należy dokładnie zablokować.

Przy pracach wymagających dużej precyzji ustawienie tarczy warto sprawdzić kątomierzem cyfrowym lub dokładnym kątownikiem.

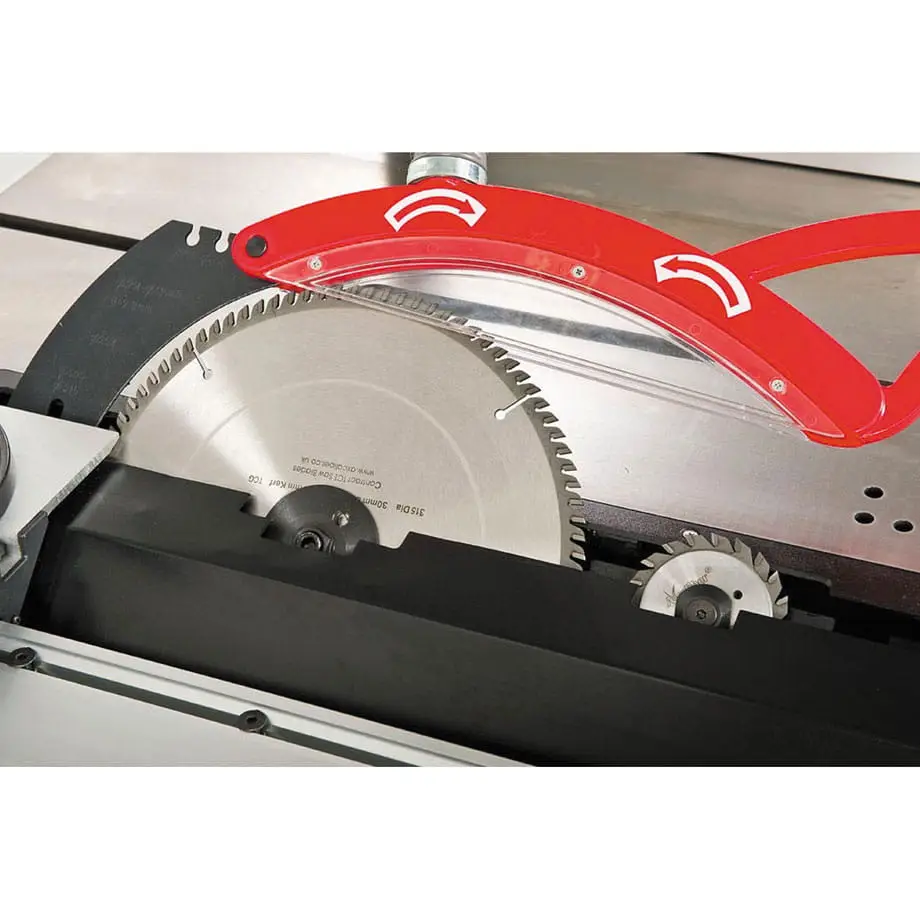

Regulacja wysokości tarczy

Wysokość tarczy głównej ustawia się za pomocą osobnego koła ręcznego.

Tarcza powinna wystawać ponad materiał tylko na wysokość potrzebną do wykonania cięcia. Zbyt duże wysunięcie zwiększa odsłoniętą część narzędzia i nie poprawia jakości pracy.

Po ustawieniu wysokości mechanizm należy zablokować, aby położenie tarczy nie zmieniało się podczas cięcia.

Żeliwny stół główny 800 × 385 mm

Główny stół maszyny ma wymiary:

800 × 385 mm

Został wykonany z planowanego żeliwa szarego, które zapewnia:

• stabilną powierzchnię prowadzenia,
• dużą sztywność,
• ograniczenie drgań,
• trwałość podczas regularnej pracy,
• solidną podstawę dla zespołu tnącego.

Żeliwną powierzchnię należy regularnie oczyszczać z pyłu, żywicy i pozostałości materiału. Warto ją również okresowo zabezpieczać środkiem antykorozyjnym niezawierającym silikonu.

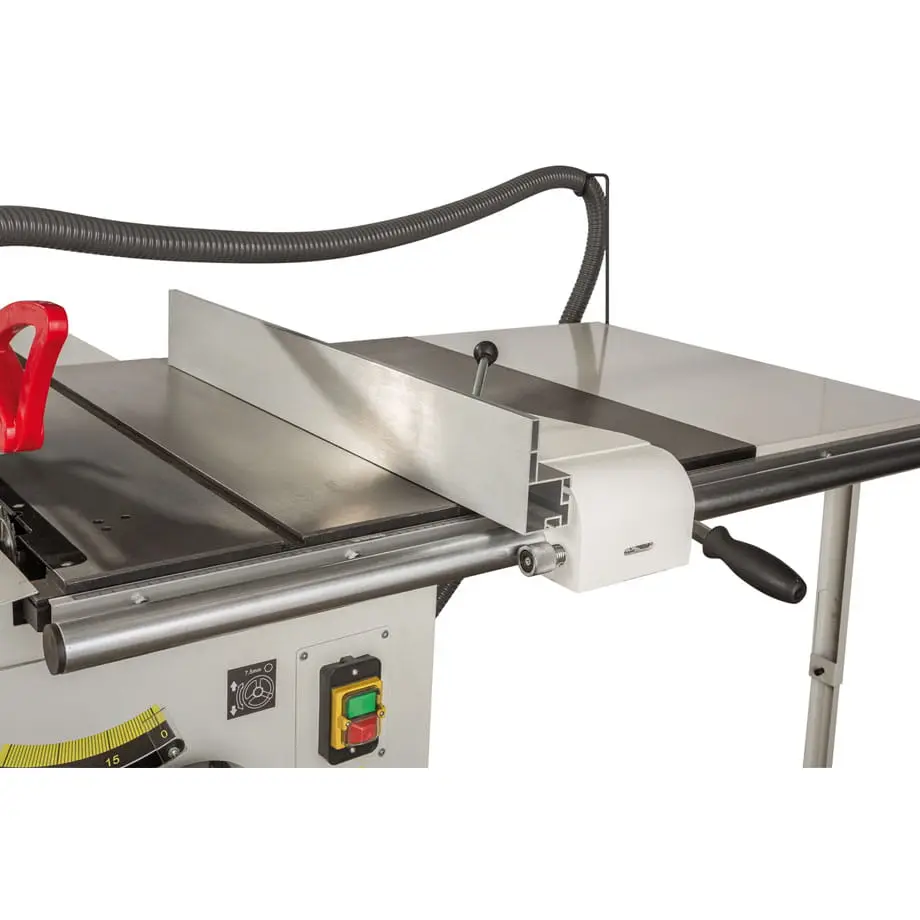

Rozszerzenia powierzchni roboczej

Z prawej strony stołu znajduje się rozszerzenie o wymiarach około:

800 × 440 mm

Z tyłu zamontowany jest dodatkowy stół o wymiarach około:

500 × 310 mm

Rozszerzenia zwiększają powierzchnię podparcia podczas obróbki:

• szerokich płyt,
• długich desek,
• ciężkich formatek,
• elementów wychodzących za tarczę.

Prawidłowe wypoziomowanie wszystkich części stołu jest niezbędne do swobodnego przesuwania materiału.

Silnik trójfazowy 400 V

JET JTSS-1600-T jest wyposażona w trójfazowy silnik przeznaczony do regularnej pracy warsztatowej.

Najważniejsze parametry napędu:

• zasilanie 400 V,
• częstotliwość 50 Hz,
• moc pobierana około 3,8 kW,
• moc wyjściowa 3,0 kW w trybie S1,
• prąd odniesienia około 6,6 A,
• zalecane zabezpieczenie 16 A,
• przewód minimum H07RN-F 4 × 1,5 mm².

Silnik zapewnia moc potrzebną do cięcia szerokich płyt oraz grubszych elementów z drewna litego.

Podłączenie maszyny powinien wykonać wykwalifikowany elektryk. Po pierwszym podłączeniu należy sprawdzić prawidłowy kierunek obrotów tarczy.

Wyłącznik awaryjny i zabezpieczenie przed przypadkowym uruchomieniem

Panel sterowania znajduje się w łatwo dostępnym miejscu przy stanowisku operatora.

Maszyna jest wyposażona w:

• przycisk uruchamiania,
• przycisk wyłączania,
• wyłącznik awaryjny,
• zabezpieczenie przeciążeniowe,
• wyłącznik krańcowy zabezpieczający dostęp podczas wymiany tarczy.

W przypadku zaniku zasilania maszyna nie powinna samoczynnie ponownie rozpocząć pracy po powrocie napięcia.

Odciąganie pyłu z góry i spod tarczy

Główny króciec odciągowy ma średnicę:

100 mm

Osłona tarczy jest połączona z układem odciągowym przewodem o średnicy około 60–63 mm. Dzięki temu pył jest odbierany zarówno spod stołu, jak i bezpośrednio znad strefy cięcia.

Zalecane minimalne parametry odciągu:

• przepływ powietrza około 565 m³/h,
• podciśnienie około 800 Pa,
• prędkość powietrza w króćcu około 20 m/s.

Przewody powinny być wykonane z materiału odpornego na zapłon i prawidłowo uziemione.

Odciąg należy uruchomić przed rozpoczęciem cięcia.

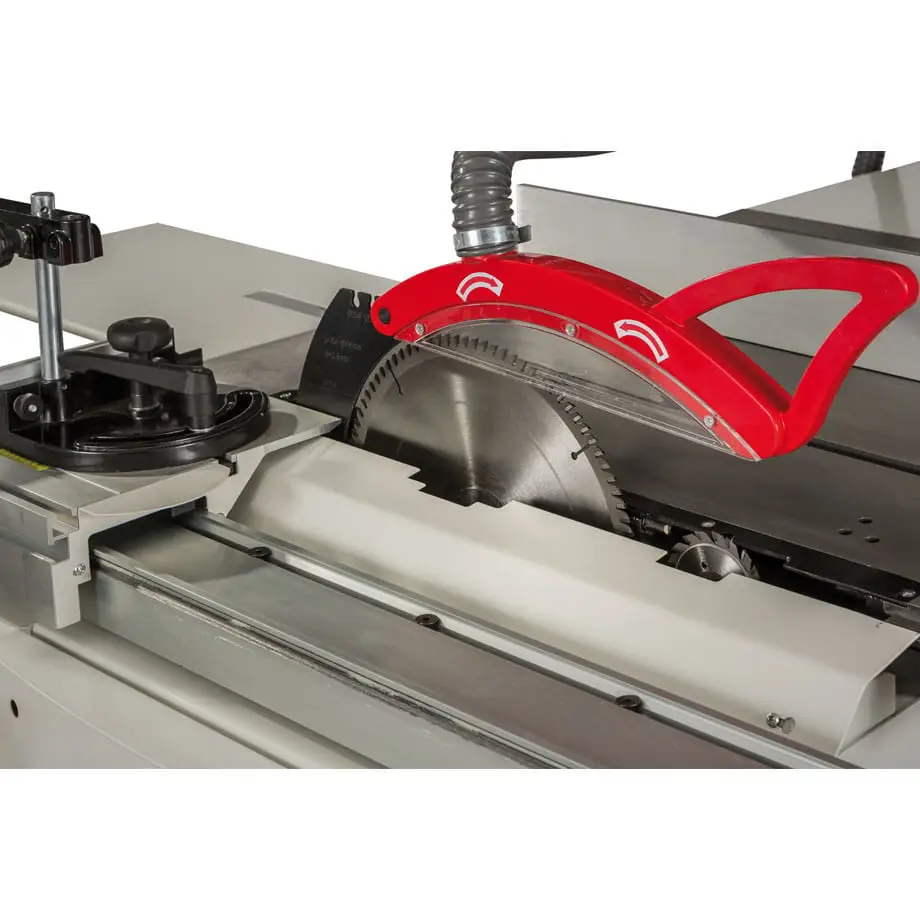

Klin rozszczepiający i osłona tarczy

Klin rozszczepiający ogranicza zaciskanie się materiału za tarczą i pomaga zmniejszyć ryzyko odrzutu.

Powinien być dobrany do grubości tarczy oraz szerokości rzazu. Odległość pomiędzy klinem i zębami tarczy musi być prawidłowo ustawiona.

Osłona tarczy powinna pozostawać zamontowana podczas standardowych cięć przelotowych. Jej dolna krawędź powinna znajdować się możliwie blisko powierzchni materiału.

Nie wolno pracować z usuniętym klinem lub osłoną, jeśli wykonywana operacja nie wymaga innej konfiguracji przewidzianej przez producenta.

Najważniejsze zalety JET JTSS-1600-T

• profesjonalna pilarka formatowa do drewna i płyt,
• zintegrowany podcinak,
• tarcza główna o średnicy do 315 mm,
• wysokość cięcia do 100 mm,
• cięcie pod kątem do 45°,
• wózek formatowy 1600 × 270 mm,
• maksymalna długość cięcia około 1350 mm,
• szerokość cięcia wzdłużnego do 1220 mm,
• stół poprzeczny 680 × 580 mm,
• teleskopowa przykładnica poprzeczna do 2200 mm,
• przestawny ogranicznik długości,
• docisk obrabianego materiału,
• rolka ułatwiająca obsługę dużych płyt,
• żeliwny stół główny,
• boczne i tylne rozszerzenia,
• osobna regulacja wysokości i kąta tarczy,
• silnik trójfazowy 400 V,
• moc wyjściowa 3,0 kW,
• wyłącznik awaryjny,
• odciąganie pyłu znad i spod tarczy,
• masywna konstrukcja przeznaczona do regularnej pracy.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka formatowa JET JTSS-1600-T,
• aluminiowy stół przesuwny 1600 × 270 mm,
• podstawa i prowadzenie stołu przesuwnego,
• dwie nogi podporowe wózka,
• stół poprzeczny 680 × 580 mm,
• ramię teleskopowe,
• rolka stołu poprzecznego,
• teleskopowa przykładnica poprzeczna,
• przestawny ogranicznik długości,
• docisk materiału,
• przykładnica wzdłużna,
• prowadnice przykładnicy wzdłużnej,
• prowadnica kątowa,
• żeliwne rozszerzenie stołu,
• stalowe rozszerzenie stołu z nogą podporową,
• tylne rozszerzenie stołu,
• tarcza główna 315 × 30 mm z uzębieniem z węglika spiekanego,
• tarcza podcinająca 90 × 20 mm,
• klin rozszczepiający,
• osłona tarczy,
• przewód odciągowy osłony,
• króciec i rozdzielacz odciągowy,
• popychacz,
• dwa koła ręczne regulacji,
• trzpień blokujący wrzeciono,
• klucze do wymiany tarczy,
• komplet kluczy montażowych,
• elementy mocujące,
• instrukcja użytkowania,
• wykaz części zamiennych.

Dane techniczne

Producent: JET

Model: JTSS-1600-T

Numer producenta: 1000044T

Rodzaj maszyny: pilarka formatowa z podcinakiem

Przeznaczenie: drewno, sklejka, MDF, płyty wiórowe, laminowane płyty meblowe i odpowiednie materiały drewnopochodne

Zasilanie: 400 V / 50 Hz

Liczba faz: 3

Moc pobierana: około 3,8 kW

Moc wyjściowa: 3,0 kW / S1

Prąd odniesienia: około 6,6 A

Zalecane zabezpieczenie: 16 A

Zalecany przewód: H07RN-F minimum 4 × 1,5 mm²

Średnica tarczy głównej: 250–315 mm

Średnica otworu tarczy głównej: 30 mm

Prędkość tarczy głównej: około 4500 obr./min

Średnica podcinaka: 90 mm

Średnica otworu podcinaka: 20 mm

Prędkość podcinaka: około 8500–8700 obr./min

Maksymalna wysokość cięcia przy 90°: 100 mm

Maksymalna wysokość cięcia przy 45°: 80 mm

Zakres pochylenia tarczy: 90–45°

Maksymalna szerokość cięcia wzdłużnego: 1220 mm

Wymiary stołu głównego: 800 × 385 mm

Wymiary prawego rozszerzenia: około 800 × 440 mm

Wymiary tylnego rozszerzenia: około 500 × 310 mm

Wymiary stołu przesuwnego: 1600 × 270 mm

Maksymalny przesuw wózka: około 1600 mm

Maksymalna długość cięcia: około 1350 mm

Wymiary stołu poprzecznego: 680 × 580 mm

Długość przykładnicy poprzecznej: 1200–2200 mm

Średnica głównego króćca odciągowego: 100 mm

Zalecany przepływ odciągu: około 565 m³/h

Zalecane podciśnienie: około 800 Pa

Poziom ciśnienia akustycznego bez obciążenia: około 84,4 dB(A)

Poziom ciśnienia akustycznego podczas pracy: około 90,2 dB(A)

Orientacyjna przestrzeń robocza po rozłożeniu: około 1750 × 3000 × 1200 mm

Masa netto: około 250 kg

EAN: 7612375508451

Bezpieczna praca z pilarką formatową

Przed rozpoczęciem pracy należy sprawdzić:

• stan tarczy głównej i podcinaka,
• dokręcenie obu tarcz,
• właściwy kierunek obrotów,
• ustawienie klina rozszczepiającego,
• położenie osłony tarczy,
• regulację podcinaka,
• zablokowanie kąta i wysokości tarczy,
• prawidłowe działanie wózka,
• zablokowanie prowadnic,
• podłączenie odciągu,
• brak gwoździ i innych ciał obcych w materiale,
• swobodny ruch materiału w całym zakresie cięcia.

Podczas pracy należy:

• stosować okulary ochronne,
• używać ochronników słuchu,
• korzystać z odpowiedniej ochrony dróg oddechowych,
• prowadzić materiał płynnym ruchem,
• korzystać z popychacza przy wąskich elementach,
• podpierać duże płyty,
• stać poza przewidywaną linią odrzutu,
• używać docisku podczas cięcia poprzecznego,
• poczekać na osiągnięcie pełnych obrotów przed rozpoczęciem cięcia.

Nie wolno:

• wkładać dłoni w linię cięcia,
• cofać materiału przy pracującej tarczy,
• usuwać odpadów przed zatrzymaniem maszyny,
• ciąć kilku luźnych elementów jednocześnie,
• prowadzić okrągłego materiału bez odpowiedniego przyrządu,
• pracować z uszkodzoną tarczą,
• stosować tarcz HSS,
• wykonywać cięcia bez właściwych osłon,
• rozpoczynać regulacji przy podłączonym zasilaniu.

Konserwacja

Przed czyszczeniem, wymianą tarczy lub regulacją należy:

1. Wyłączyć maszynę.
2. Nacisnąć wyłącznik awaryjny.
3. Odłączyć pilarkę od zasilania.
4. Poczekać na całkowite zatrzymanie tarcz.
5. Zabezpieczyć urządzenie przed przypadkowym uruchomieniem.

Regularnie należy:

• usuwać pył i wióry z wnętrza maszyny,
• czyścić powierzchnię żeliwnego stołu,
• kontrolować stan tarczy głównej,
• sprawdzać tarczę podcinającą,
• oczyszczać króćce odciągowe,
• kontrolować stan przewodów odciągowych,
• sprawdzać ustawienie klina rozszczepiającego,
• kontrolować płynność pracy wózka,
• sprawdzać blokady prowadnic,
• kontrolować przewód zasilający,
• sprawdzać działanie wyłącznika awaryjnego,
• zabezpieczać żeliwo przed korozją.

Prowadnice wózka powinny być utrzymywane w czystości. Nie należy nakładać na nie dużej ilości smaru, ponieważ może on wiązać pył i utrudniać płynne przesuwanie stołu.

FAQ – najczęściej zadawane pytania

Czy JET JTSS-1600-T ma podcinak?

Tak. Maszyna ma podcinak Ø90 mm, który pomaga ograniczyć wyszczerbienia spodniej warstwy laminowanej płyty.

Czy podcinak ma osobny silnik?

Nie. Podcinak jest napędzany przez główny układ napędowy pilarki.

Jaka jest maksymalna średnica tarczy głównej?

315 mm.

Jaką tarczę można zamontować?

Maszyna współpracuje z tarczami o średnicy od 250 do 315 mm i otworze 30 mm.

Jaka jest maksymalna wysokość cięcia?

100 mm przy tarczy ustawionej pionowo i 80 mm przy pochyleniu 45°.

Jak długi jest stół przesuwny?

1600 mm.

Jaka jest maksymalna długość cięcia?

Około 1350 mm przy korzystaniu z układu formatowego.

Jaka jest maksymalna szerokość cięcia wzdłużnego?

1220 mm.

Czy można ciąć płyty laminowane?

Tak. Zintegrowany podcinak jest przeznaczony między innymi do ograniczania wyszczerbień podczas cięcia płyt laminowanych.

Czy można ciąć drewno lite?

Tak. Należy zastosować tarczę odpowiednią do cięcia wzdłużnego lub poprzecznego.

Czy maszyna umożliwia cięcie pod kątem?

Tak. Tarczę można pochylić do 45°.

Jaką moc ma silnik?

Moc wyjściowa wynosi 3,0 kW w trybie S1. Aktualna specyfikacja handlowa podaje moc pobieraną około 3,8 kW.

Czy pilarka wymaga zasilania 400 V?

Tak. JTSS-1600-T jest wersją trójfazową.

Jakie zabezpieczenie instalacji jest zalecane?

16 A.

Czy tarcza główna i podcinak znajdują się w zestawie?

Tak. Maszyna jest dostarczana z tarczą główną i tarczą podcinającą.

Czy maszyna ma odciąg znad tarczy?

Tak. Osłona tarczy jest połączona przewodem z głównym systemem odciągowym.

Jaka jest średnica króćca odciągowego?

Główny króciec ma średnicę 100 mm.

Jak wydajny powinien być odciąg?

Zalecany przepływ wynosi około 565 m³/h przy podciśnieniu około 800 Pa.

Ile miejsca należy przygotować?

Po pełnym rozłożeniu prowadnic i stołów przestrzeń robocza wynosi orientacyjnie około 1750 × 3000 × 1200 mm. Trzeba również pozostawić miejsce na swobodne podawanie i odbieranie materiału.

Ile waży maszyna?

Około 250 kg netto.
