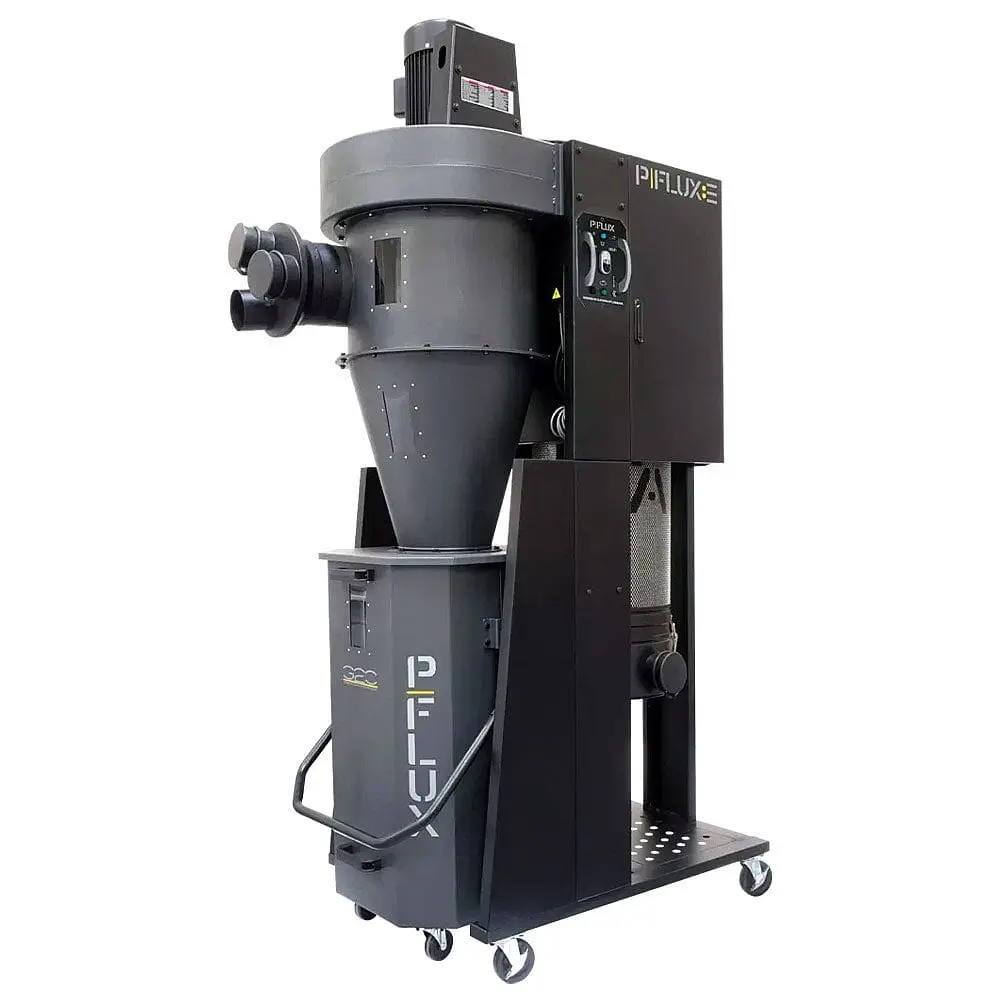

LAGUNA PFlux 3 – cyklonowy odciąg trocin do profesjonalnej stolarni

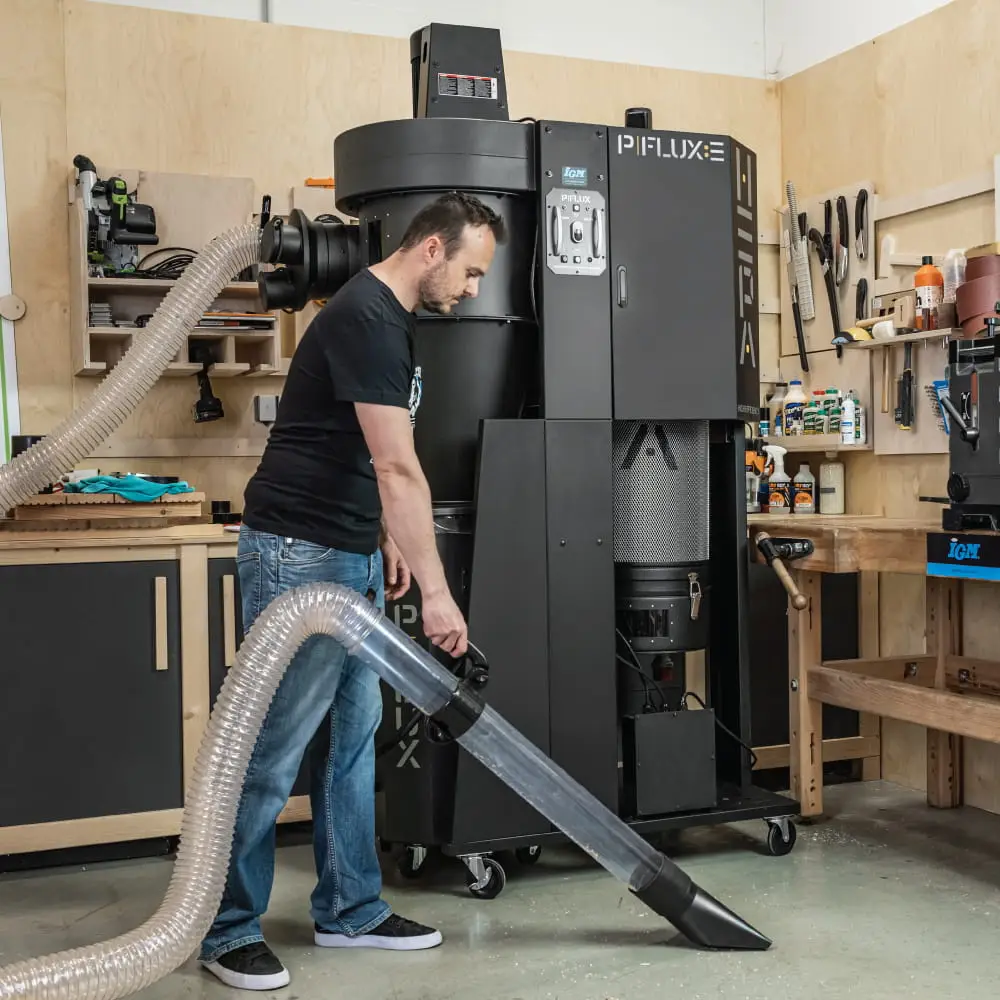

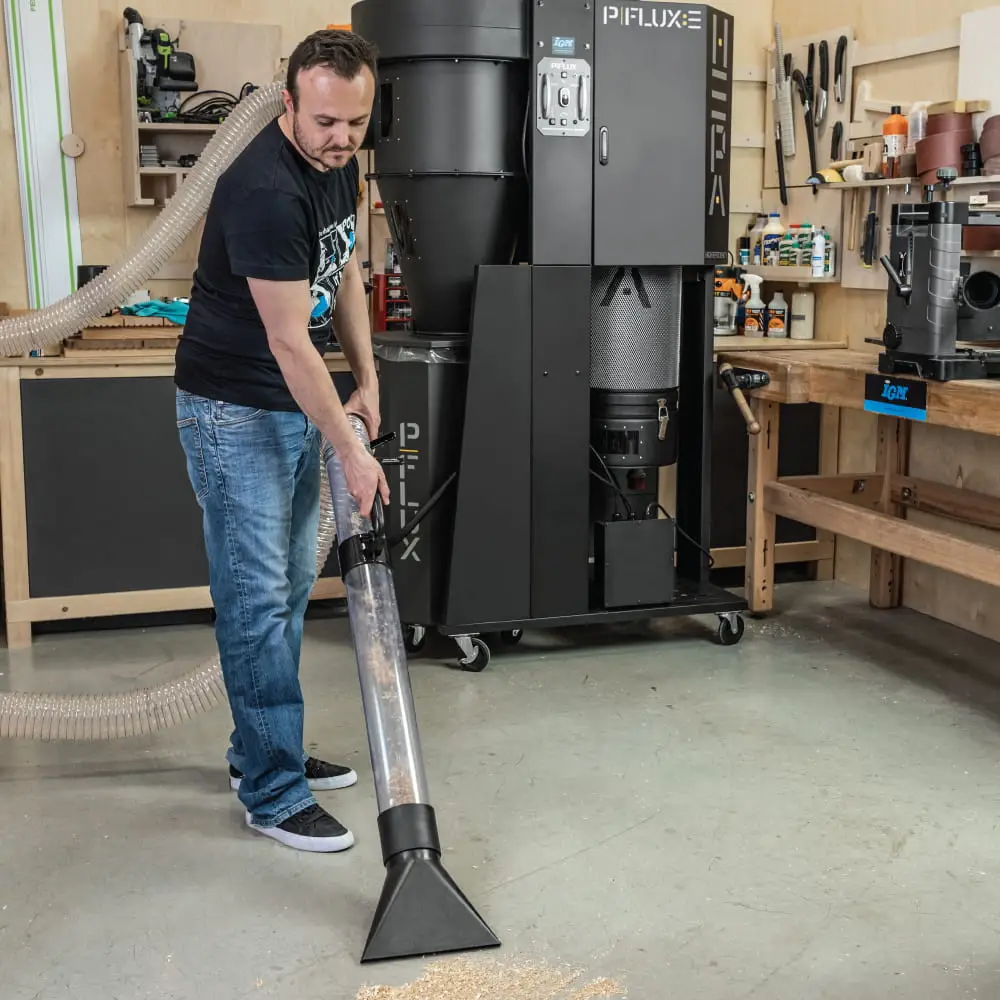

LAGUNA PFlux 3 to rozbudowane cyklonowe urządzenie odciągowe do trocin i pyłu drzewnego, stworzone z myślą o warsztatach, w których odciąg pracuje regularnie z wydajnymi maszynami stolarskimi. Może współpracować między innymi z pilarkami, wyrówniarkami, grubościówkami, piłami taśmowymi, szlifierkami i frezarkami, odbierając zanieczyszczenia możliwie blisko miejsca ich powstawania.

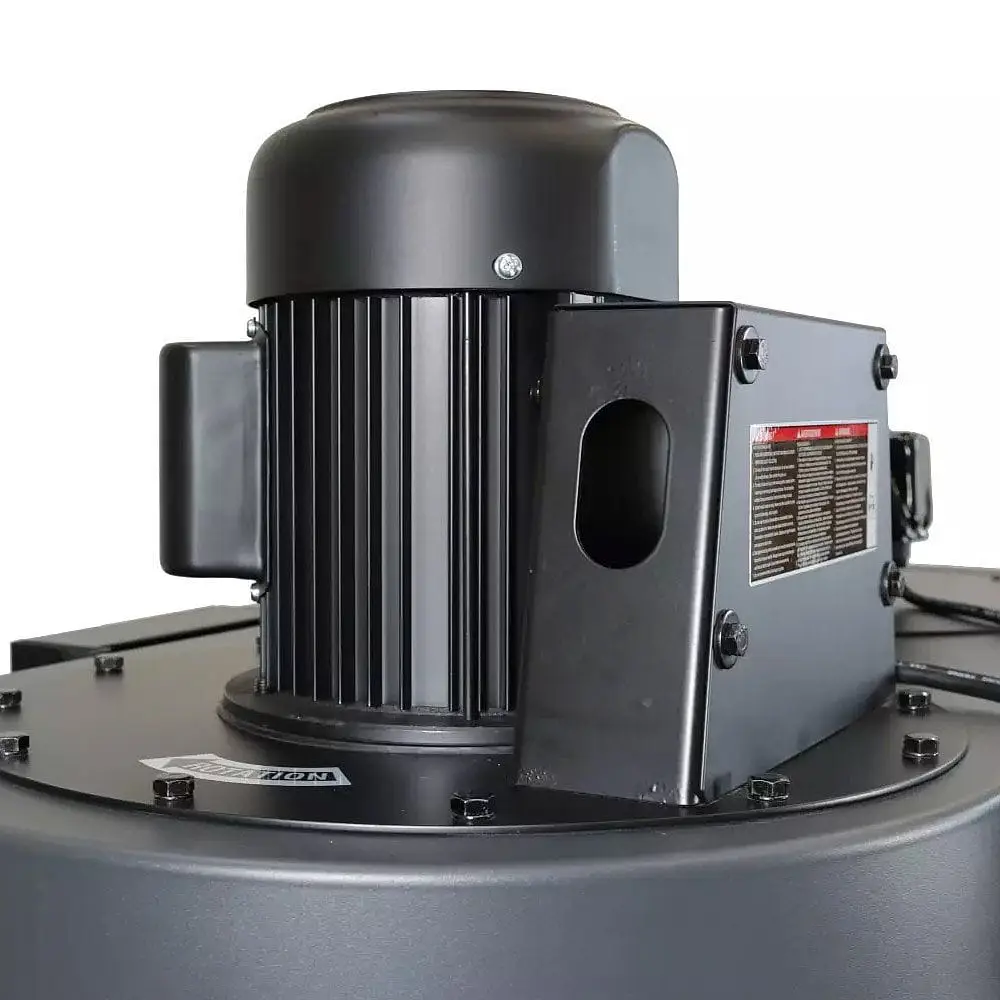

Model PFlux 3 wykorzystuje silnik 2200 W zasilany napięciem 400 V, duży wirnik o średnicy 390 mm oraz króciec główny 200 mm z możliwością rozdzielenia na trzy przyłącza 100 mm. Taka konfiguracja umożliwia zbudowanie wydajnego systemu odciągowego zarówno przy pojedynczej maszynie, jak i instalacji obsługującej kilka stanowisk roboczych.

Dwustopniowy system cyklonowy – mniej odpadu trafia do filtra

Jedną z najważniejszych różnic pomiędzy odciągiem cyklonowym a prostym urządzeniem workowym jest sposób separacji zanieczyszczeń.

W PFlux 3 powietrze zawierające trociny, wióry i pył zostaje wprowadzone w ruch wirowy. Cięższe cząstki są oddzielane już w pierwszym etapie i opadają bezpośrednio do dużego zbiornika. Dopiero pozostałe drobniejsze zanieczyszczenia wraz z powietrzem kierowane są w stronę filtra.

W praktyce oznacza to mniejsze obciążenie powierzchni filtracyjnej i możliwość dłuższego utrzymania efektywnego przepływu powietrza. Ma to szczególne znaczenie przy grubościówkach, wyrówniarkach, pilarkach czy frezarkach, które podczas intensywnej pracy generują duże ilości odpadu.

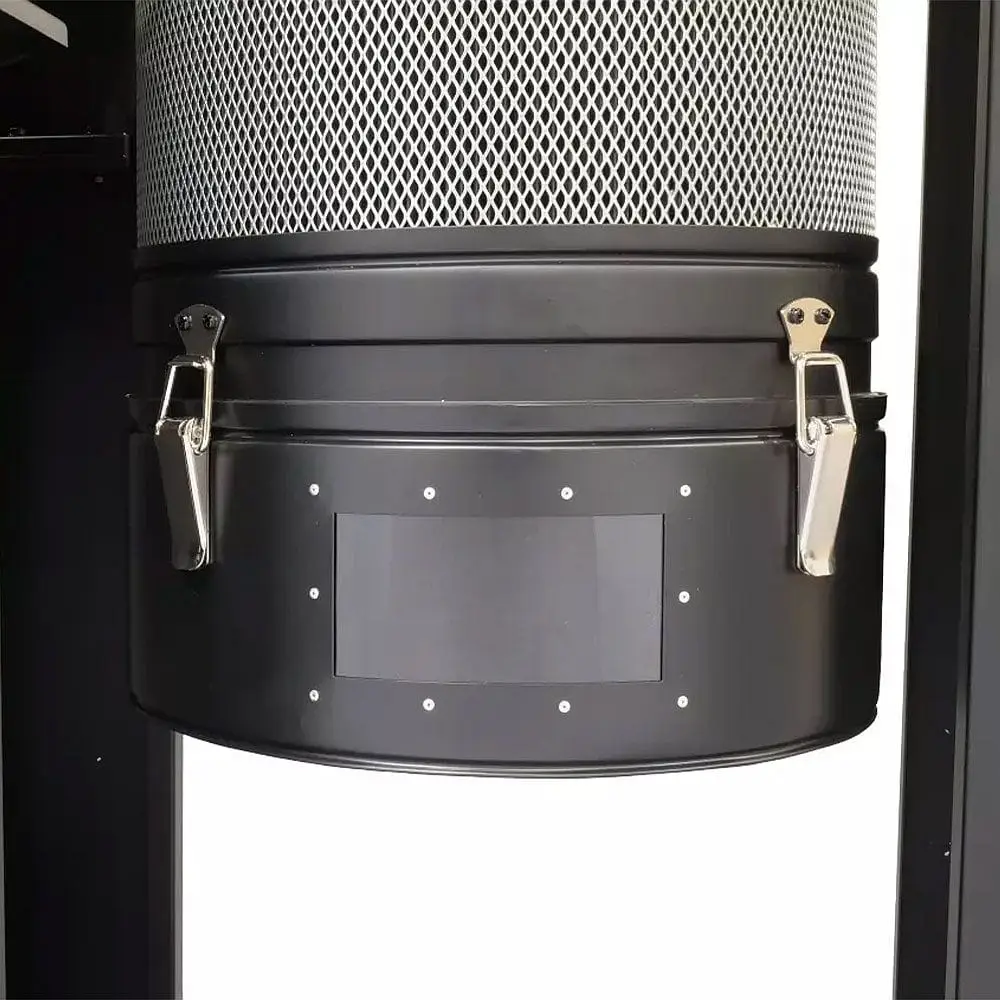

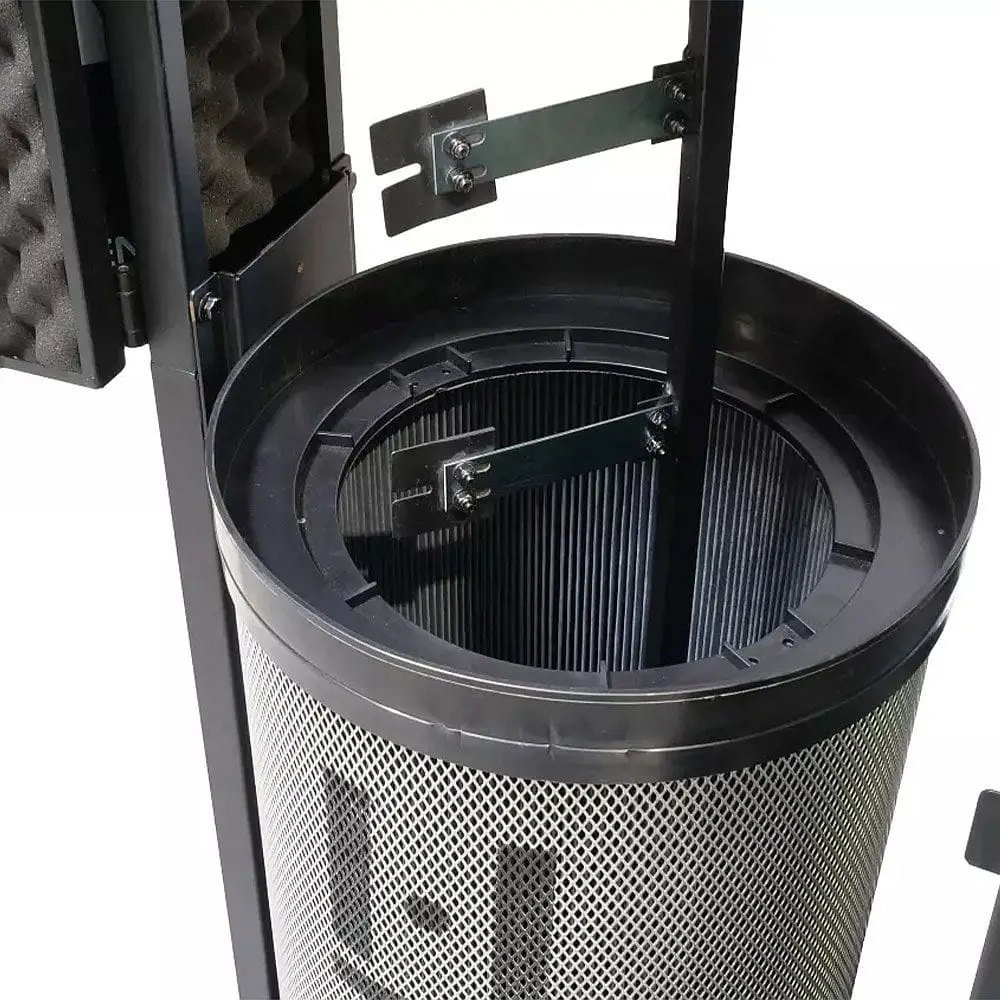

Filtr HEPA – skuteczniejsza filtracja drobnego pyłu drzewnego

PFlux 3 wyposażono w cylindryczny filtr HEPA o wymiarach 400 × 900 mm i powierzchni filtracyjnej 9,5 m². Skuteczność filtracji wynosi 99,2% dla cząstek większych niż 0,4 mikrona.

Duża powierzchnia filtra pozwala na przepływ znacznej ilości powietrza bez konieczności stosowania bardzo małego elementu filtrującego o dużych oporach. Jest to ważne zwłaszcza w stolarni, gdzie oprócz widocznych wiórów powstaje również znacznie drobniejszy pył podczas cięcia, frezowania i szlifowania.

Filtr HEPA nie zastępuje środków ochrony indywidualnej ani dodatkowej filtracji powietrza w pomieszczeniu, ale znacząco zwiększa skuteczność zatrzymywania drobnego pyłu w porównaniu z prostym odciągiem trocin wyposażonym wyłącznie w worek filtracyjny.

Automatyczne czyszczenie filtra HEPA

Wydajny filtr nie spełnia swojej funkcji, jeżeli jego powierzchnia szybko pokrywa się warstwą pyłu. Dlatego PFlux 3 został wyposażony w automatyczny mechanizm oczyszczania filtra.

System uruchamia się automatycznie co 10 minut. Łopatki czyszczące pracują przez 10 sekund w jednym kierunku, a następnie przez 10 sekund w kierunku przeciwnym. Cykl czyszczenia jest również wykonywany po wyłączeniu urządzenia.

Czyszczenie można uruchomić także ręcznie z panelu sterowania lub za pomocą pilota. Dzięki temu użytkownik nie musi regularnie zatrzymywać pracy tylko po to, aby ręcznie oczyszczać filtr.

Automatyczne usuwanie nagromadzonego pyłu pomaga ograniczyć wzrost oporów przepływu i utrzymać skuteczność odciągania podczas dłuższej pracy.

Wydajność do 3831 m³/h – co oznacza w praktyce?

PFlux 3 osiąga przepływ powietrza:

• 3831 m³/h według tradycyjnej metody pomiaru,
• 2209 m³/h według realistycznej metody pomiaru uwzględniającej warunki bliższe rzeczywistej instalacji warsztatowej.

Maksymalne podciśnienie wynosi 2800 Pa.

Rozróżnienie tych dwóch wartości jest istotne przy doborze odciągu. Maksymalna wydajność urządzenia nie jest tym samym co przepływ osiągany po podłączeniu przewodów, kolan, rozgałęzień i zasuw. Każdy element instalacji powoduje dodatkowe opory.

Dlatego przy projektowaniu instalacji do PFlux 3 warto ograniczać niepotrzebne zwężenia, ostre kolana i nadmiernie długie przewody oraz zamykać nieużywane odgałęzienia.

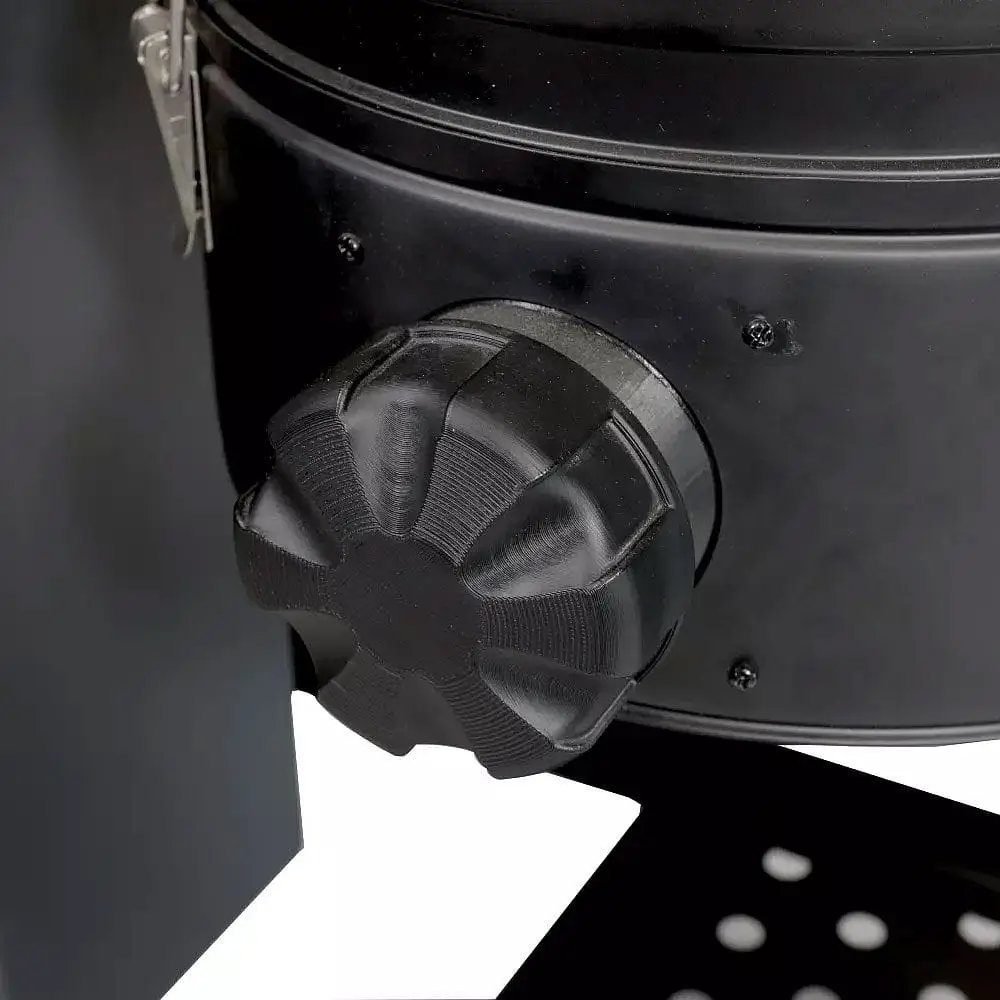

Króciec 200 mm lub 3 × 100 mm – elastyczne podłączenie maszyn

Główne przyłącze PFlux 3 ma średnicę 200 mm. Urządzenie można również skonfigurować z rozdzielaczem posiadającym trzy króćce po 100 mm.

Daje to dwie podstawowe możliwości budowy systemu:

• wykorzystanie króćca 200 mm jako głównego przewodu instalacji odciągowej,
• podłączenie kilku przewodów 100 mm prowadzących do poszczególnych maszyn.

Przy instalacji obejmującej kilka stanowisk warto zastosować zasuwy odciągowe, aby pełny przepływ kierować przede wszystkim do aktualnie używanej maszyny.

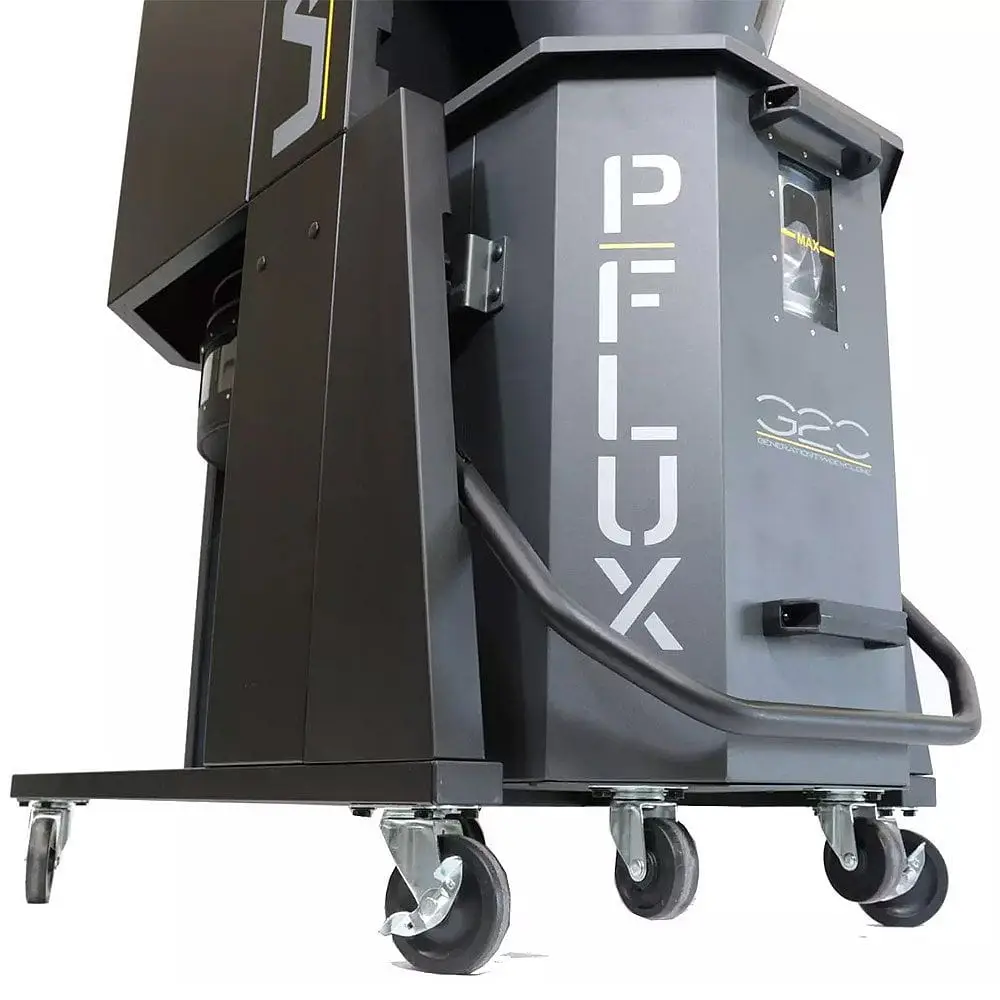

Zbiornik 174 l – mniej przerw na opróżnianie trocin

Odciąg wyposażony jest w ośmiokątny pojemnik o pojemności 174 litrów. Duża objętość ma szczególne znaczenie podczas pracy z maszynami produkującymi duże ilości wiórów, takimi jak grubościówki i wyrówniarki.

W porównaniu ze starszą generacją PFlux 3 zbiornik został wyraźnie powiększony, dzięki czemu jego opróżnianie jest potrzebne rzadziej.

Wewnątrz pojemnika umieszczany jest plastikowy worek na odpady, co ułatwia późniejsze usunięcie zgromadzonych trocin.

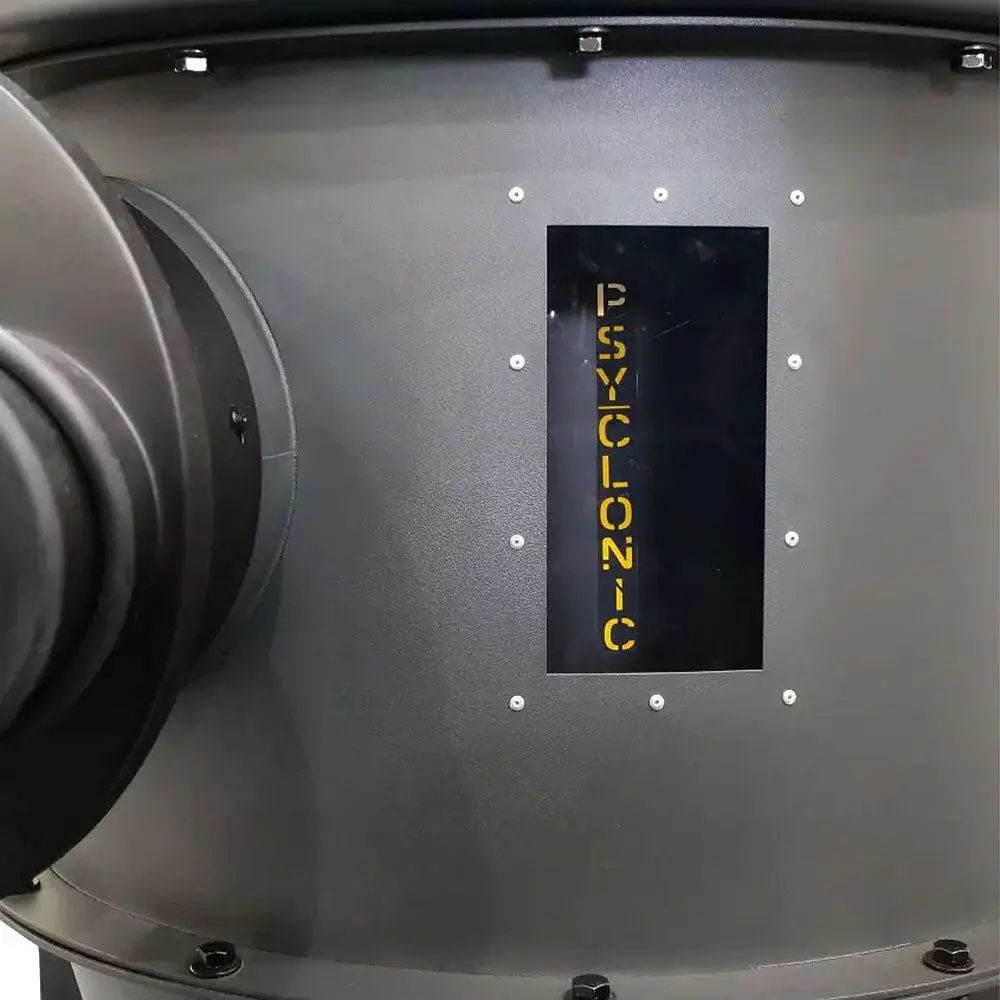

Kontrola poziomu napełnienia pojemnika

PFlux 3 nie wymaga ciągłego otwierania pojemnika w celu sprawdzania ilości trocin.

Zbiornik posiada wizjer oraz wewnętrzne oświetlenie LED, dzięki któremu można łatwiej ocenić poziom zgromadzonego odpadu. Dodatkowo elektroniczny system kontroluje stopień napełnienia. Przy zbliżaniu się do pełnego zbiornika urządzenie generuje sygnał ostrzegawczy, natomiast po jego zapełnieniu sygnał staje się ciągły i zapala się odpowiednia kontrolka.

Pozwala to ograniczyć ryzyko przepełnienia zbiornika, które mogłoby pogorszyć działanie separatora lub spowodować przedostawanie się większej ilości odpadu do części filtracyjnej.

Szybkie wyjmowanie pojemnika

Duży pojemnik byłby niewygodny w obsłudze, gdyby jego każdorazowe opróżnianie wymagało czasochłonnego demontażu.

Dlatego zastosowano mechanizm podnoszenia i opuszczania zbiornika. Po zwolnieniu uchwytu pojemnik można opuścić na koła i wysunąć spod cyklonu. Po ponownym umieszczeniu pod urządzeniem mechanizm unosi zbiornik i dociska go do układu odciągowego.

Takie rozwiązanie przyspiesza opróżnianie, a jednocześnie pomaga uzyskać prawidłowe uszczelnienie pojemnika podczas pracy.

Zdalne sterowanie – odciąg uruchamiany przy stanowisku pracy

W zestawie znajduje się pilot wysokiej częstotliwości, umożliwiający uruchamianie i wyłączanie odciągu bez konieczności każdorazowego podchodzenia do urządzenia. Pilot pozwala również uruchomić ręczny cykl czyszczenia filtra.

Ma to praktyczne znaczenie w większym warsztacie, kiedy odciąg stoi w pewnej odległości od pilarki, strugarki czy szlifierki.

Do jednego urządzenia można sparować maksymalnie pięć pilotów, dzięki czemu system może być obsługiwany z kilku stanowisk.

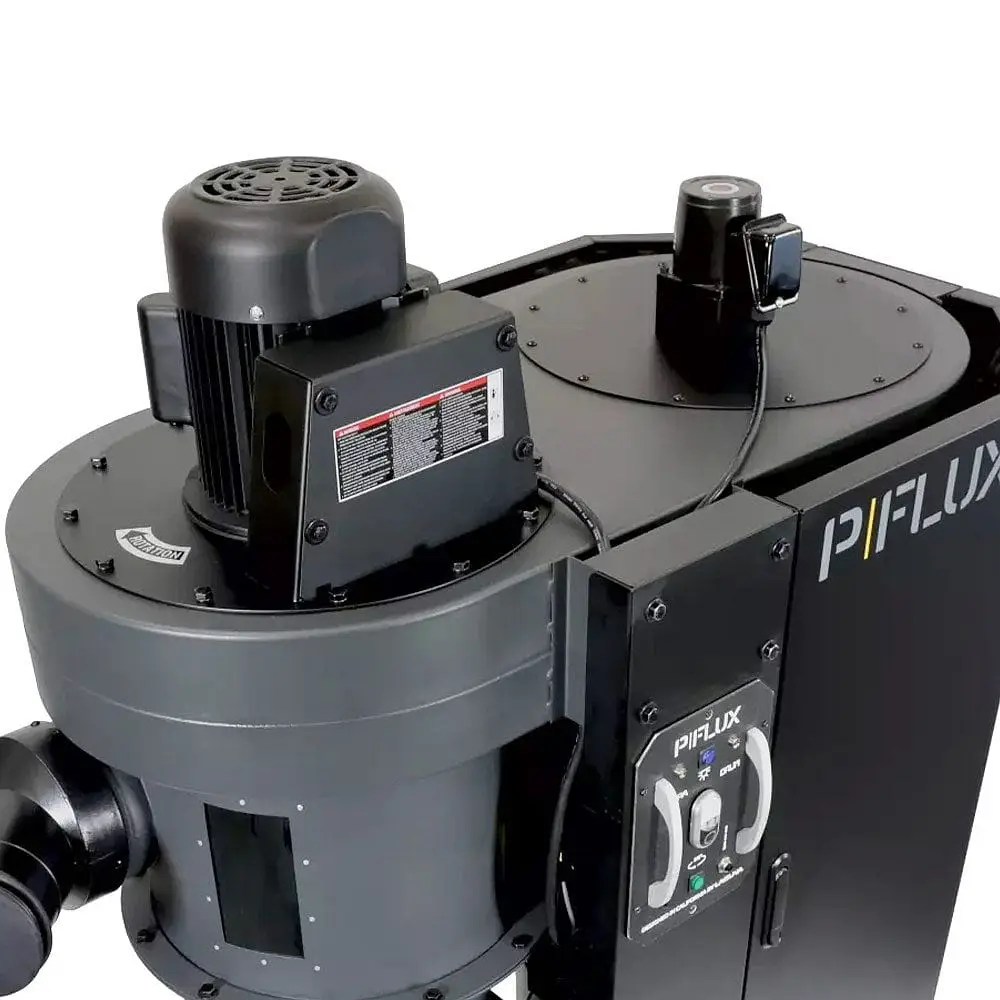

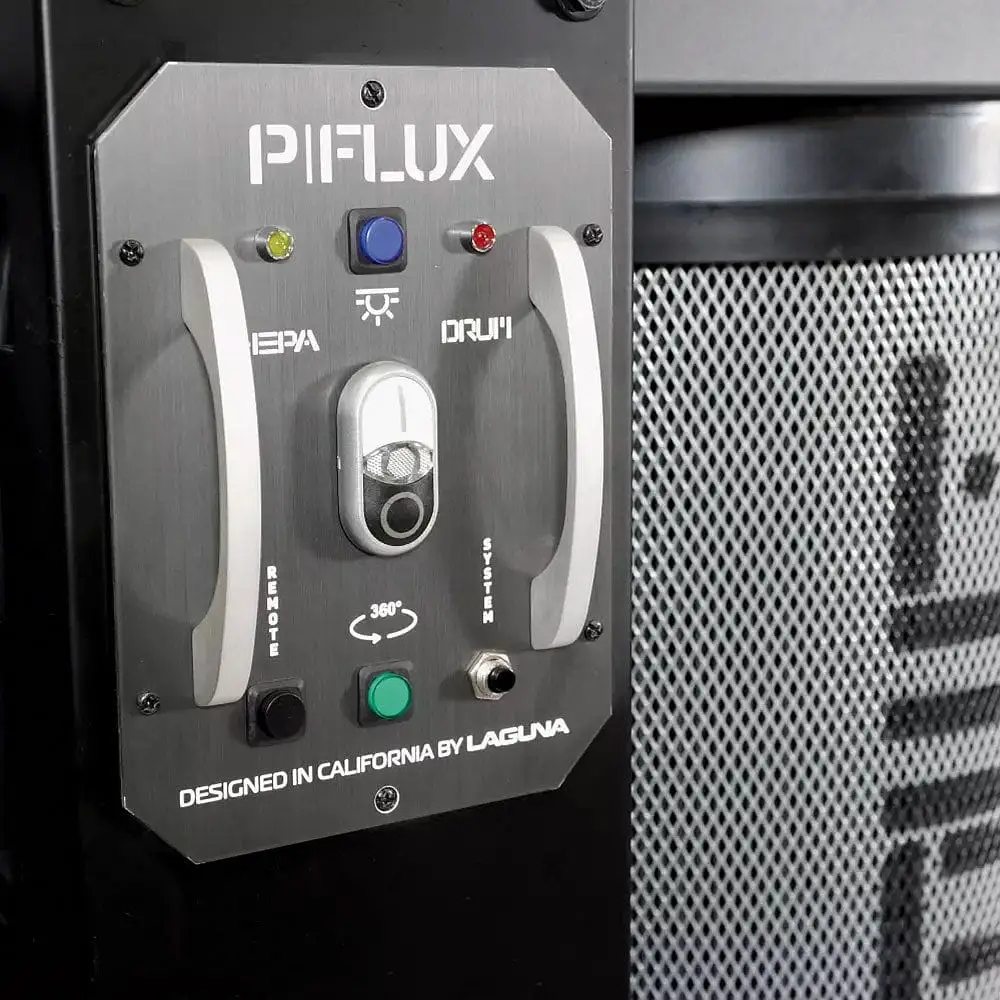

Panel sterowania informuje o stanie urządzenia

Panel PFlux 3 przekazuje najważniejsze informacje dotyczące pracy systemu.

Kontrolki informują między innymi o:

• pracy układu czyszczenia filtra HEPA,
• stopniu napełnienia pojemnika,
• konieczności kontroli filtra,
• pracy urządzenia.

Dzięki temu podstawowy stan systemu można ocenić bez jego rozbierania.

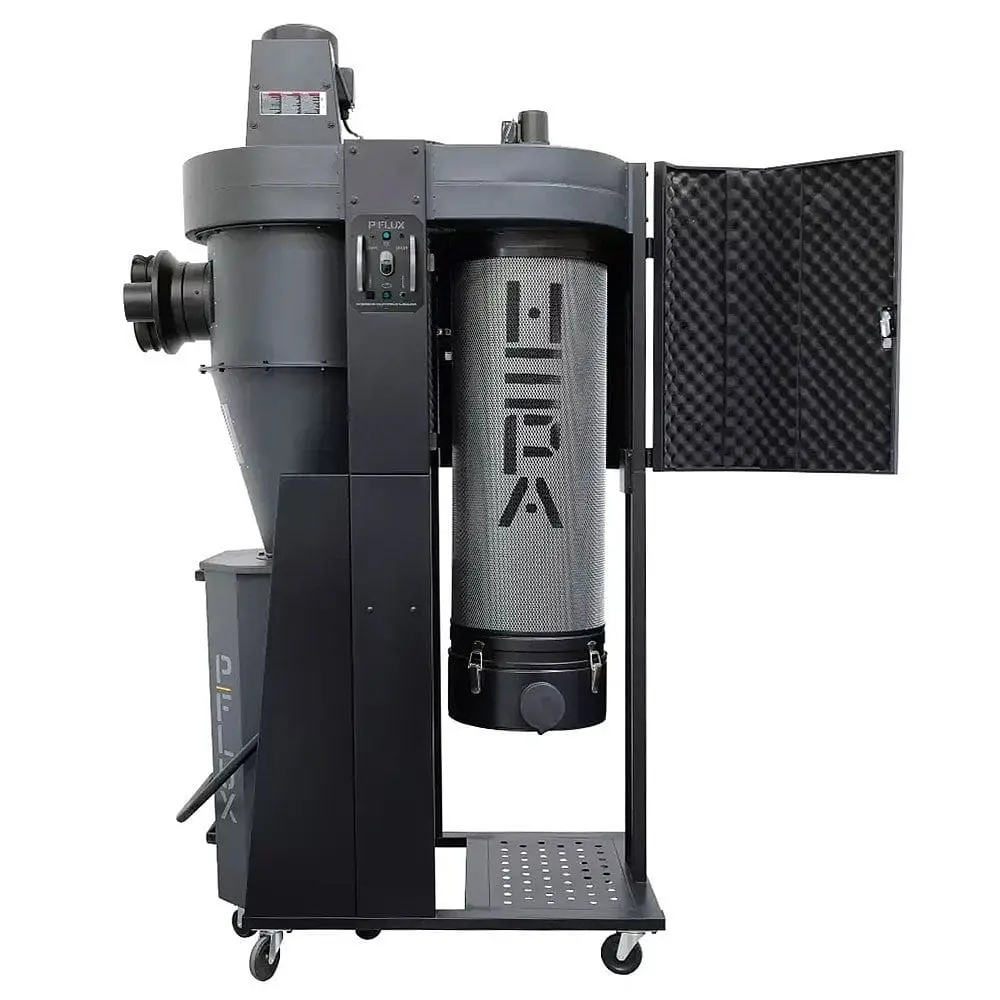

Osłonięty filtr i obniżony poziom hałasu

Komora filtra została osłonięta metalowymi drzwiczkami z materiałem tłumiącym dźwięk. Rozwiązanie ogranicza hałas powstający w części filtracyjnej i jednocześnie zabezpiecza filtr przed przypadkowym uszkodzeniem.

Deklarowany poziom hałasu urządzenia wynosi 76 dB.

Mobilna konstrukcja mimo dużych gabarytów

PFlux 3 waży około 175 kg, dlatego przy tak dużym urządzeniu możliwość przemieszczania ma istotne znaczenie.

Podstawa wyposażona jest w koła obrotowe, z których dwa posiadają blokady. Po ustawieniu maszyny w odpowiednim miejscu można zablokować koła, zwiększając stabilność podczas pracy.

Do jakich maszyn można podłączyć LAGUNA PFlux 3?

Odciąg przeznaczony jest do odbierania trocin, wiórów i pyłu powstających podczas obróbki drewna.

Może współpracować między innymi z:

• pilarkami formatowymi i stołowymi,
• wyrówniarkami,
• grubościówkami,
• wyrówniarko-grubościówkami,
• piłami taśmowymi,
• frezarkami stołowymi,
• szlifierkami do drewna,
• innymi maszynami stolarskimi wyposażonymi w odpowiednie króćce odciągowe.

Przy maszynach generujących dużą ilość wiórów szczególnie istotne jest zachowanie możliwie dużej średnicy instalacji i ograniczenie strat przepływu.

Dla kogo przeznaczony jest PFlux 3?

LAGUNA PFlux 3 jest przeznaczony przede wszystkim do profesjonalnych warsztatów stolarskich oraz zakładów obróbki drewna, w których odciąg musi obsługiwać wydajne maszyny i pracować przez dłuższy czas.

Sprawdzi się szczególnie tam, gdzie liczą się:

• wysoki przepływ powietrza,
• skuteczne oddzielanie dużej ilości wiórów,
• filtracja drobnego pyłu,
• duży zbiornik na odpady,
• możliwość podłączenia rozbudowanej instalacji,
• ograniczenie ręcznego czyszczenia filtra,
• wygodne sterowanie z różnych miejsc warsztatu.

Do małego, sporadycznie użytkowanego warsztatu z jedną niewielką maszyną PFlux 3 może być rozwiązaniem większym niż rzeczywiście potrzebne. Jego możliwości najlepiej wykorzystuje się przy intensywnej pracy oraz maszynach wymagających dużego przepływu powietrza.

Jak dobrać instalację odciągową do PFlux 3?

Największą wydajność system osiągnie tylko wtedy, gdy również instalacja będzie odpowiednio zaprojektowana.

Urządzenie posiada główne przyłącze 200 mm oraz możliwość wykorzystania 3 króćców 100 mm.

Przy projektowaniu instalacji warto:

• zachować możliwie dużą średnicę przewodów głównych,
• ograniczać długość elastycznych węży,
• unikać zbędnych ostrych kolan,
• stosować łagodne rozgałęzienia,
• używać zasuw do zamykania nieaktywnych odgałęzień,
• dopasować średnicę końcowego przewodu do króćca maszyny,
• zadbać o szczelność całego systemu.

Dobrze zaprojektowana instalacja ma równie duży wpływ na skuteczność odsysania jak wydajność samego urządzenia.

Zasilanie 400 V – ważne przed zakupem

PFlux 3 jest urządzeniem trójfazowym 400 V / 50 Hz. Silnik ma moc 2200 W. Dla urządzenia przewidziano zabezpieczenie 16 A o charakterystyce C.

Przed zakupem należy więc upewnić się, że miejsce instalacji dysponuje odpowiednim zasilaniem trójfazowym i prawidłowo wykonaną instalacją elektryczną.

Montaż urządzenia

PFlux 3 dostarczany jest częściowo zdemontowany. Ze względu na rozmiary i masę poszczególnych elementów przy montażu potrzebne są co najmniej dwie osoby.

Orientacyjny czas złożenia i przygotowania urządzenia do pracy wynosi około 4–5 godzin.

Ważne ograniczenia zastosowania

LAGUNA PFlux 3 jest przeznaczony do odsysania trocin, wiórów i pyłu pochodzących z drewna oraz maszyn do obróbki drewna. Dokumentacja modelu nie przewiduje wykorzystywania go do zbierania innych materiałów.

Nie należy traktować urządzenia jako odciągu przeznaczonego do gorących odpadów, iskier ani innych materiałów, dla których nie został zaprojektowany.

Najważniejsze zalety

• Wydajność przepływu do 3831 m³/h pozwala obsługiwać maszyny generujące duże ilości wiórów i trocin.
• Dwustopniowa separacja cyklonowa oddziela większe odpady przed filtrem, ograniczając jego obciążenie.
• Filtr HEPA o powierzchni 9,5 m² zatrzymuje 99,2% cząstek większych niż 0,4 mikrona.
• Automatyczne czyszczenie filtra co 10 minut pomaga utrzymywać jego przepustowość podczas dłuższej pracy.
• Zbiornik 174 l zmniejsza częstotliwość opróżniania urządzenia.
• Kontrola poziomu napełnienia i oświetlenie LED ułatwiają bieżącą kontrolę ilości zgromadzonych trocin.
• Pilot zdalnego sterowania pozwala uruchamiać odciąg bez odchodzenia od stanowiska pracy.
• Przyłącze 200 mm lub 3 × 100 mm ułatwia dopasowanie urządzenia do instalacji warsztatowej.
• Mobilna podstawa z blokowanymi kołami ułatwia ustawienie dużego odciągu w warsztacie.
• Zasilanie trójfazowe 400 V i silnik 2200 W odpowiadają charakterowi urządzenia przeznaczonego do intensywniejszej pracy.

FAQ

Czy LAGUNA PFlux 3 nadaje się do profesjonalnej stolarni?

Tak. PFlux 3 jest przeznaczony do intensywnego odciągania trocin, wiórów i pyłu z maszyn do obróbki drewna. Wydajność do 3831 m³/h, zbiornik 174 l i filtr HEPA sprawiają, że jego możliwości są szczególnie dobrze dopasowane do profesjonalnych warsztatów.

Jaką wydajność ma odciąg LAGUNA PFlux 3?

Przepływ według tradycyjnej metody pomiarowej wynosi 3831 m³/h, natomiast według realistycznej metody pomiarowej 2209 m³/h. Maksymalne podciśnienie wynosi 2800 Pa.

Czy PFlux 3 posiada filtr HEPA?

Tak. Urządzenie wykorzystuje filtr HEPA o powierzchni 9,5 m² i wymiarach 400 × 900 mm. Skuteczność wynosi 99,2% dla cząstek większych niż 0,4 mikrona.

Czy filtr w PFlux 3 trzeba czyścić ręcznie?

Podstawowe czyszczenie odbywa się automatycznie. Mechanizm uruchamia się co 10 minut i pracuje przez 10 sekund w każdym kierunku. Czyszczenie można również uruchomić ręcznie z panelu lub pilota.

Czy PFlux 3 można podłączyć do kilku maszyn?

Tak. Odciąg posiada wejście 200 mm oraz rozdzielacz pozwalający wykorzystać trzy przyłącza 100 mm. Przy obsłudze kilku stanowisk warto zastosować instalację z zasuwami, aby kierować przepływ do aktualnie używanej maszyny.

Jak duży jest zbiornik na trociny?

Pojemnik ma 174 l pojemności. Duża objętość jest szczególnie przydatna podczas pracy z grubościówkami, wyrówniarkami i innymi maszynami produkującymi dużą ilość wiórów.

Czy LAGUNA PFlux 3 działa na 230 V?

Nie. Ten wariant PFlux 3 wymaga zasilania trójfazowego 400 V / 50 Hz. Zalecane zabezpieczenie to 16 A o charakterystyce C.

Czy odciąg można sterować pilotem?

Tak. Pilot znajduje się w wyposażeniu urządzenia i umożliwia jego włączanie, wyłączanie oraz ręczne uruchomienie czyszczenia filtra. Z jednym urządzeniem można sparować do pięciu pilotów.

Wyposażenie standardowe

• pilot zdalnego sterowania,
• filtr HEPA,
• zbiornik na trociny 174 l,
• plastikowy worek/worki do pojemnika na odpady,
• rozdzielacz wlotowy 3 × 100 mm,
• mechanizm automatycznego czyszczenia filtra,
• mobilna podstawa z kołami,
• elementy montażowe urządzenia.

Dane techniczne

• Model: LAGUNA PFlux 3 / PFlux3v2
• Kod produktu: 151-PFlux3Tv2
• Typ: cyklonowe urządzenie odciągowe
• Zastosowanie: odciąganie trocin, wiórów i pyłu z maszyn do obróbki drewna
• Moc silnika: 2200 W
• Zasilanie: 400 V / 50 Hz / 3 fazy
• Zalecane zabezpieczenie: 16 A, charakterystyka C
• Przepływ powietrza – metoda tradycyjna: 3831 m³/h
• Przepływ powietrza – metoda realistyczna: 2209 m³/h
• Maksymalne podciśnienie: 2800 Pa
• Średnica wirnika: 390 mm
• Króciec odciągowy: 1 × 200 mm lub 3 × 100 mm
• Pojemność zbiornika na odpady: 174 l
• Typ filtra: HEPA
• Skuteczność filtracji: 99,2% cząstek większych niż 0,4 µm
• Powierzchnia filtracyjna: 9,5 m²
• Wymiary filtra: Ø 400 × 900 mm
• Wymiary worka odpadowego filtra: 660 × 620 mm
• Wymiary worka zbiornika: 1194 × 960 mm
• Czyszczenie filtra: automatyczne i ręczne
• Automatyczny cykl czyszczenia: co 10 minut, 10 s w każdym kierunku
• Sterowanie: panel sterowania + pilot wysokiej częstotliwości
• Kontrola napełnienia zbiornika: elektroniczna + sygnalizacja dźwiękowa
• Oświetlenie zbiornika: LED
• Poziom hałasu: 76 dB
• Wymiary maszyny (dł. × szer. × wys.): 1168 × 686 × 2286 mm
• Masa: 175 kg
• Wymiary opakowania: 1300 × 800 × 1300 mm
• Masa z opakowaniem: 200 kg
