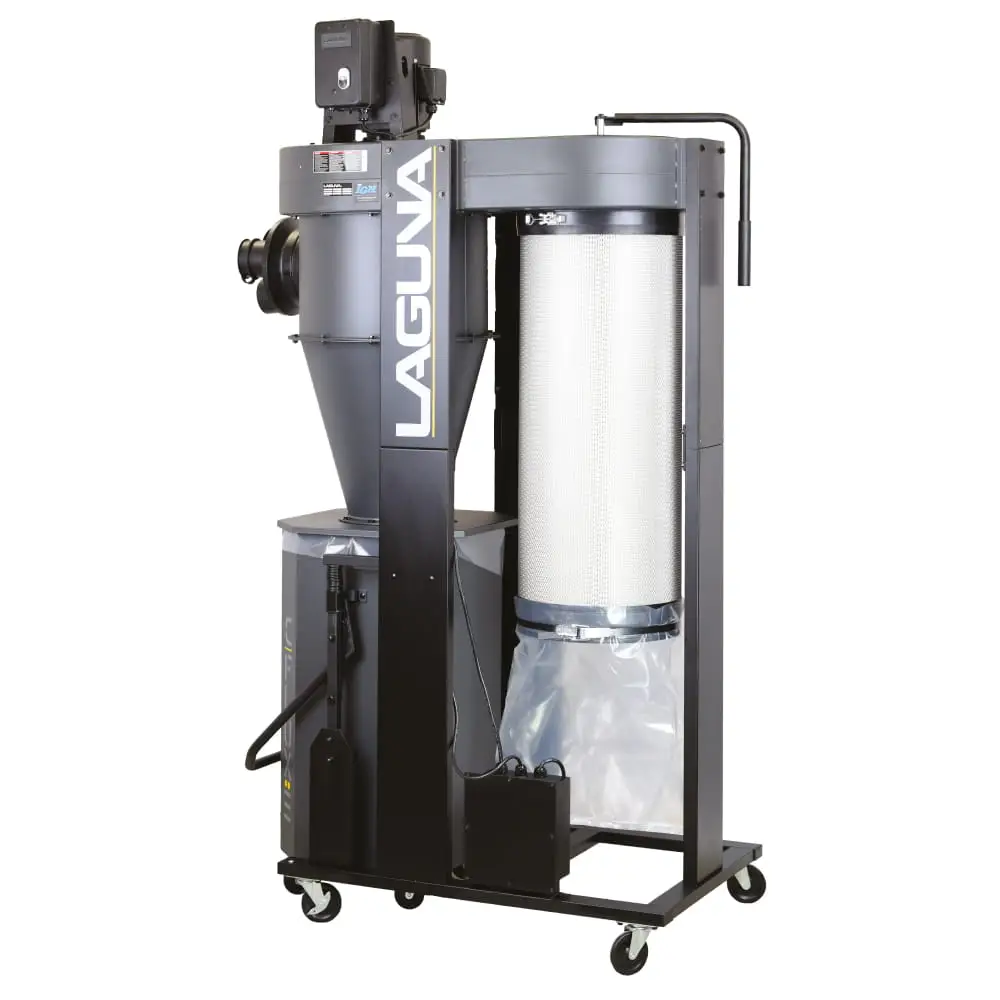

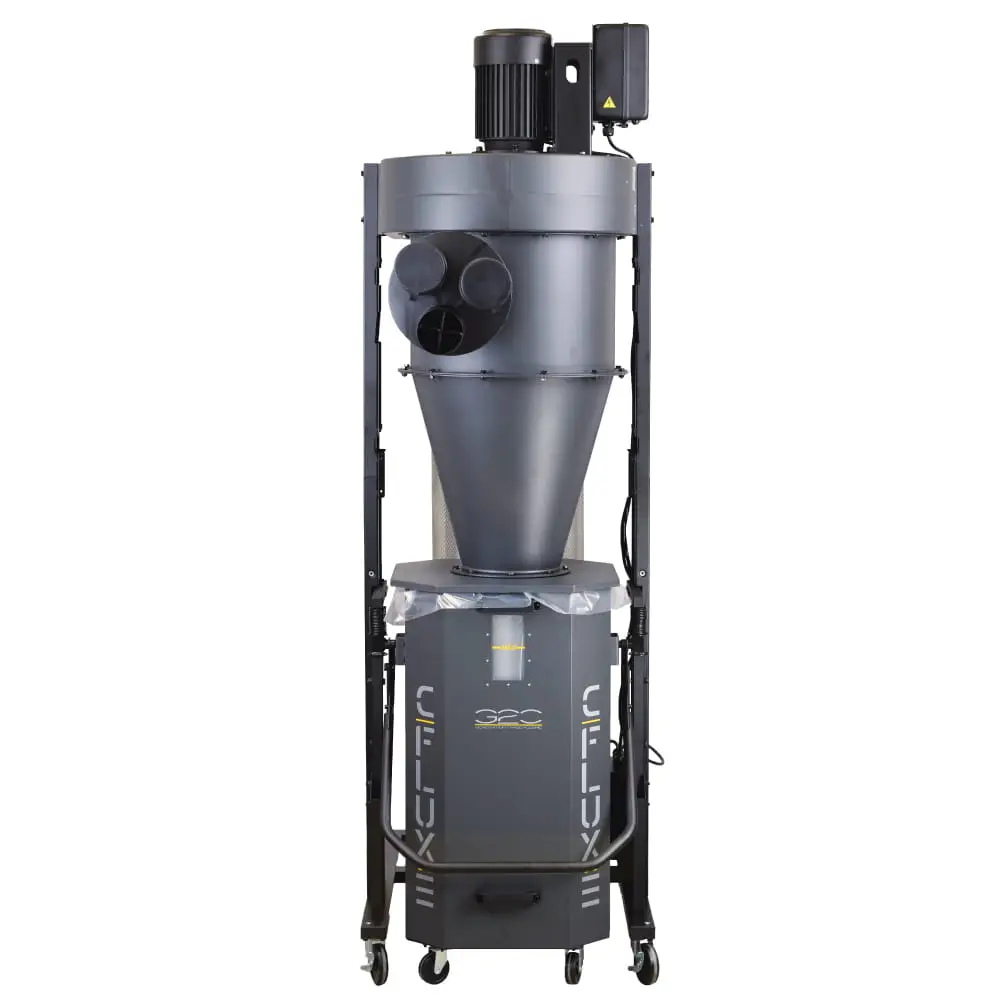

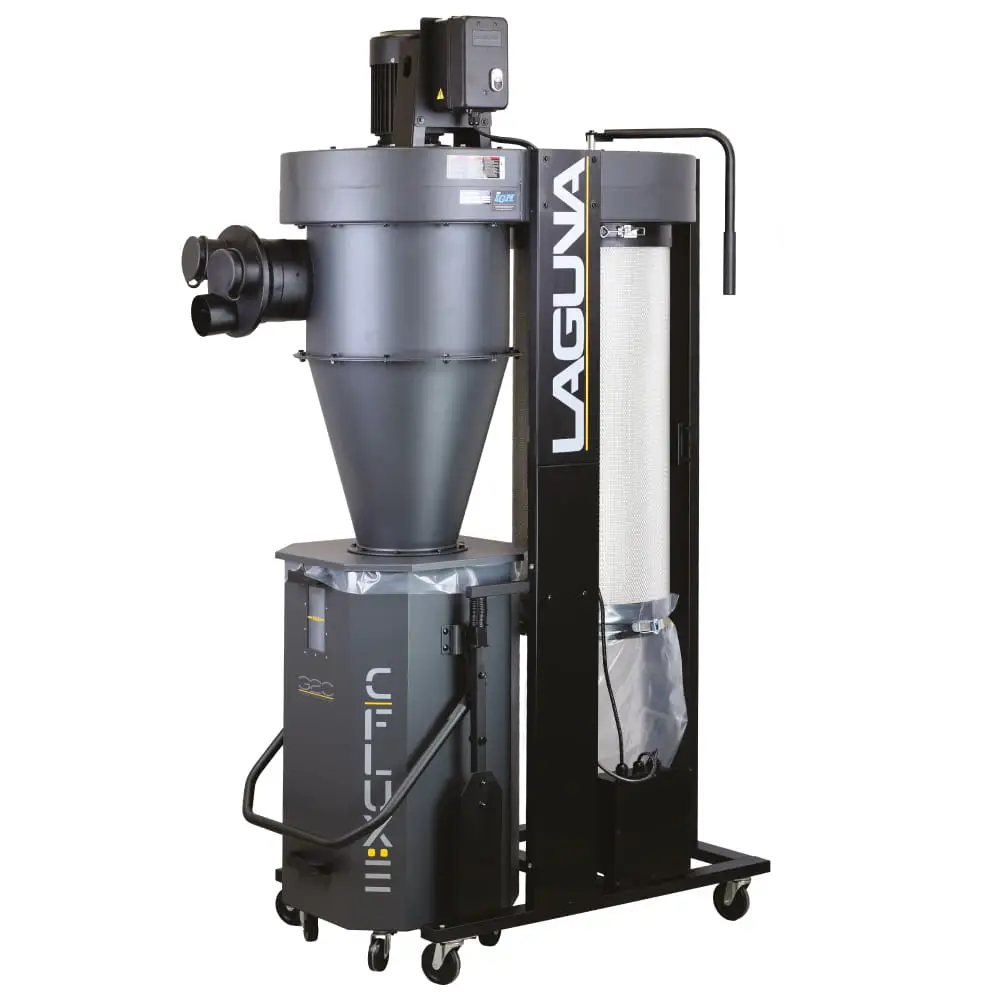

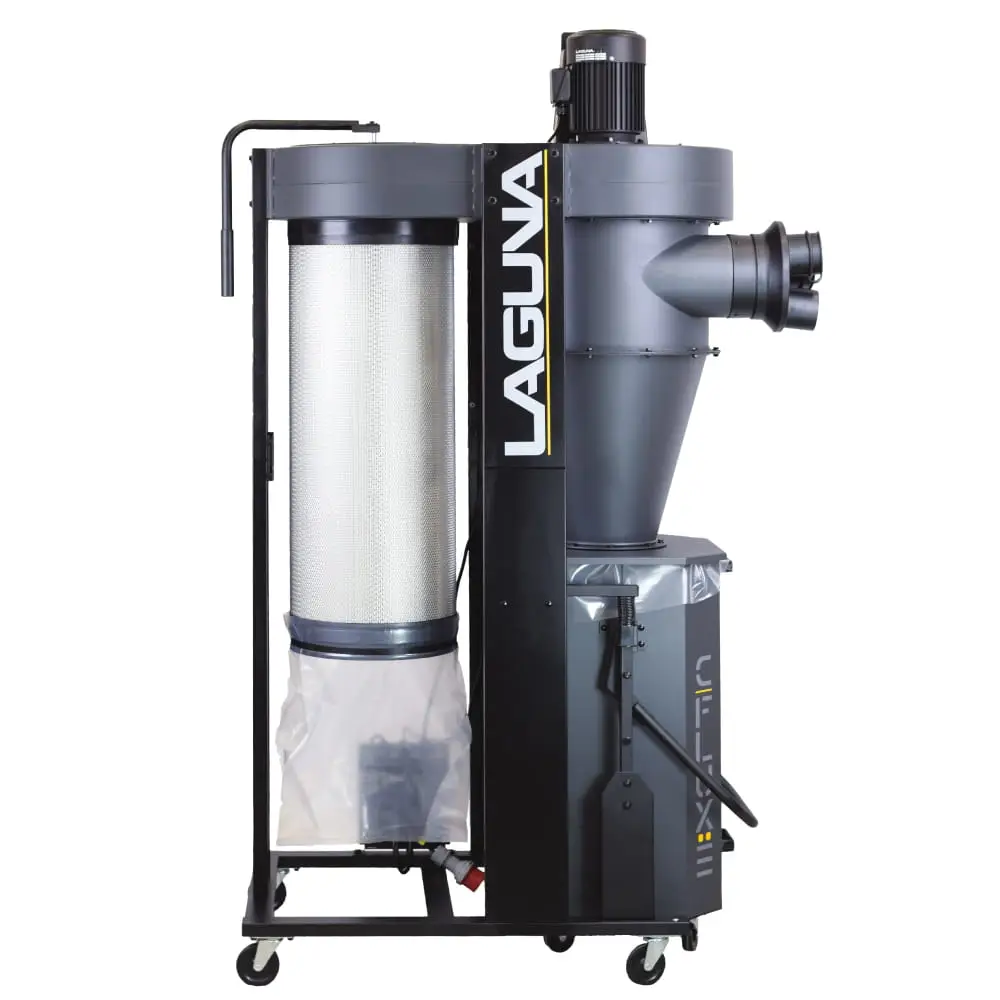

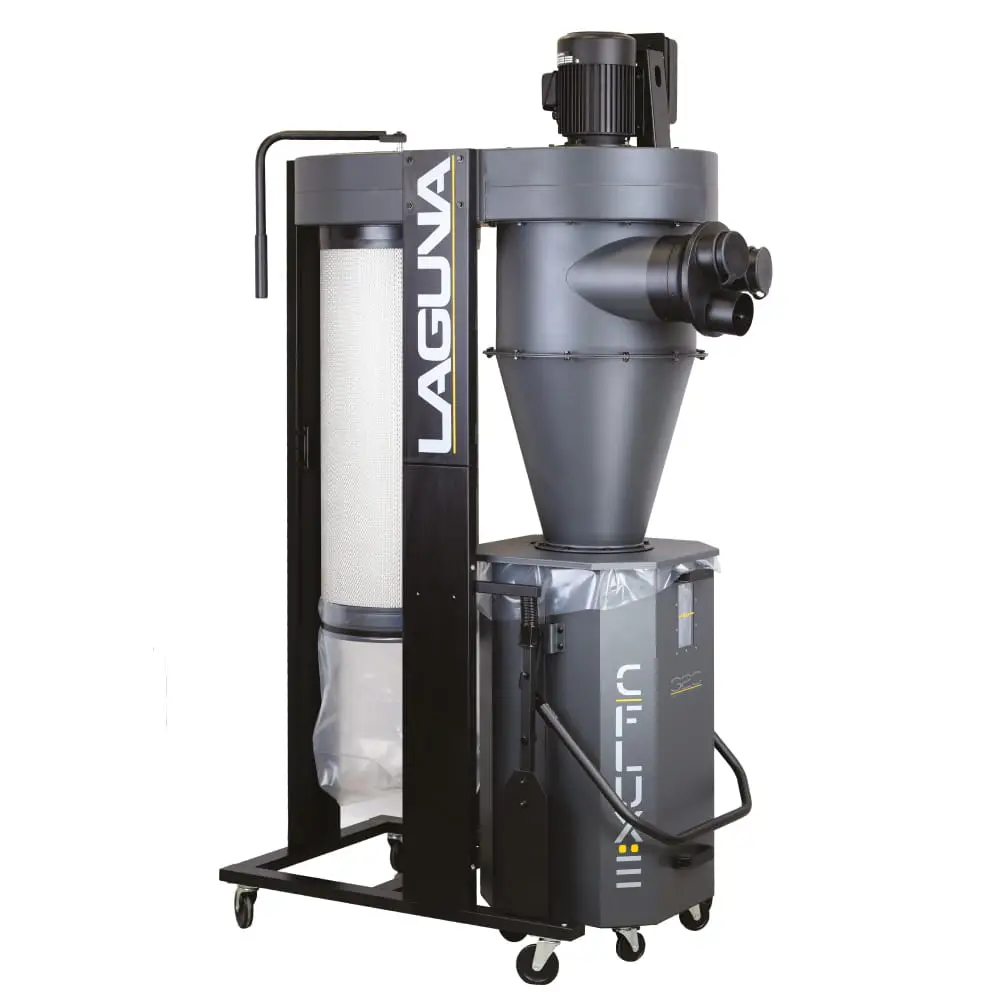

LAGUNA CFlux 3 – cyklonowy odciąg trocin do profesjonalnej stolarni

LAGUNA CFlux 3 to duże cyklonowe urządzenie odciągowe do trocin, wiórów i pyłu drzewnego, stworzone z myślą o warsztatach, w których odciąg musi współpracować z wydajnymi maszynami stolarskimi i transportować znaczne ilości odpadu.

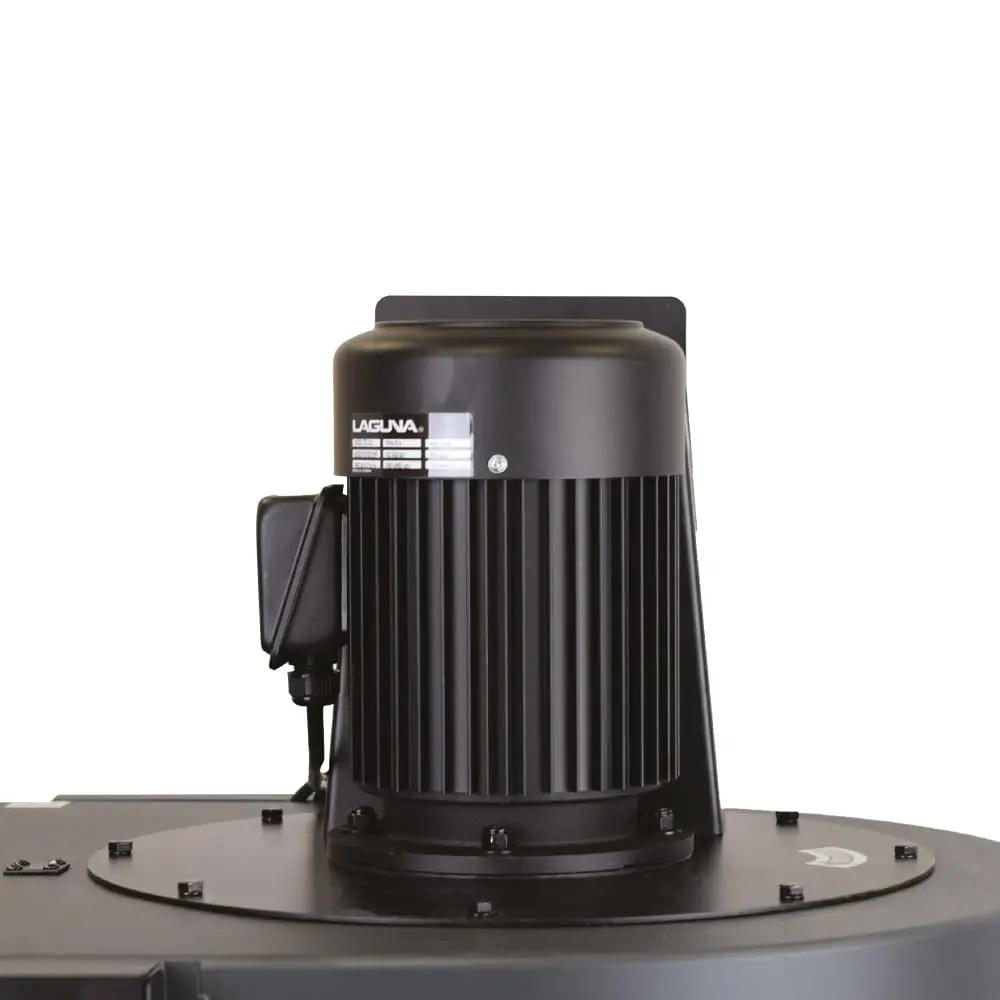

Model CFlux3Tv2 wykorzystuje silnik o mocy 2200 W, zasilany napięciem 400 V / 50 Hz, oraz stalowy wirnik o średnicy 390 mm. Maksymalny przepływ według tradycyjnej metody pomiarowej wynosi 3831 m³/h, a maksymalne podciśnienie 2800 Pa.

Takie parametry pozwalają wykorzystać urządzenie zarówno bezpośrednio przy jednej dużej maszynie, jak i jako centralny element instalacji odciągowej prowadzącej do kilku stanowisk.

Dwustopniowa separacja cyklonowa – mniej odpadu trafia do filtra

Najważniejszą różnicą pomiędzy CFlux 3 a klasycznym jednostopniowym odciągiem jest zastosowanie separatora cyklonowego.

Zanieczyszczone powietrze zostaje wprowadzone w ruch wirowy. Cięższe frakcje – wióry, trociny i większe cząstki – są oddzielane w pierwszym etapie i kierowane bezpośrednio do głównego zbiornika.

Dopiero pozostały drobny pył wraz ze strumieniem powietrza trafia do filtra.

W praktyce ogranicza to ilość odpadu osadzającego się na powierzchni materiału filtracyjnego i pomaga dłużej utrzymać odpowiedni przepływ powietrza.

Ma to szczególne znaczenie podczas pracy z maszynami generującymi dużą ilość materiału, takimi jak:

• wyrówniarki,
• grubościówki,
• wyrówniarko-grubościówki,
• pilarki,
• frezarki stołowe,
• piły taśmowe,
• szlifierki do drewna.

Wydajność do 3831 m³/h – duży przepływ dla maszyn stolarskich

Dla europejskiej wersji CFlux 3 400 V podawane są dwie wartości przepływu:

• 3831 m³/h – pomiar metodą tradycyjną,
• 2209 m³/h – pomiar w warunkach bardziej zbliżonych do rzeczywistej instalacji,
• 2800 Pa – maksymalne podciśnienie.

Rozróżnienie tych wartości jest ważne przy doborze odciągu.

Nominalny przepływ na wlocie nie jest tym samym co ilość powietrza dostępna przy króćcu maszyny po zastosowaniu kilku metrów przewodu, kolan, rozgałęzień i redukcji.

Dlatego skuteczność całego systemu zależy zarówno od parametrów CFlux 3, jak i od właściwego zaprojektowania instalacji.

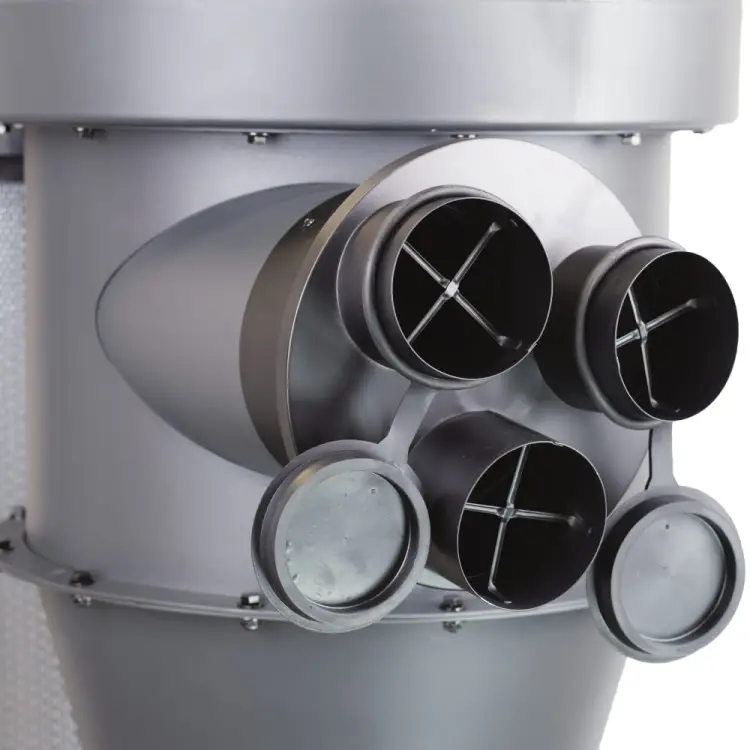

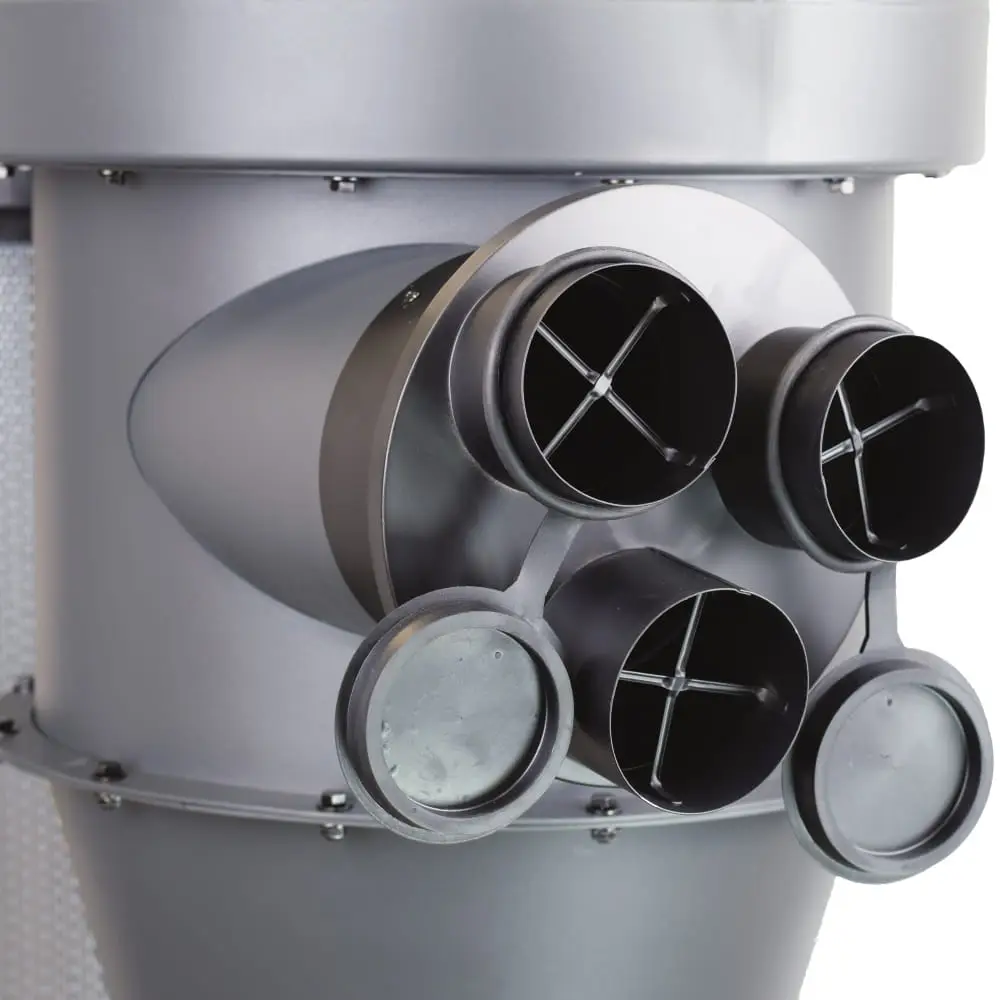

Króciec 200 mm lub 3 × 100 mm

Główne przyłącze CFlux 3 ma średnicę 200 mm. W zestawie znajduje się rozdzielacz pozwalający wykorzystać trzy króćce o średnicy 100 mm.

Pozwala to zbudować instalację na kilka sposobów.

Króciec 200 mm może stanowić początek głównego przewodu instalacji centralnej. Rozdzielacz 3 × 100 mm umożliwia natomiast poprowadzenie osobnych przewodów do kilku punktów odbioru.

Przy podłączeniu kilku maszyn warto zastosować zasuwy odciągowe, aby zamykać nieużywane odgałęzienia i kierować możliwie duży przepływ do aktualnie pracującego urządzenia. Producent również zaleca takie rozwiązanie w instalacjach wielostanowiskowych.

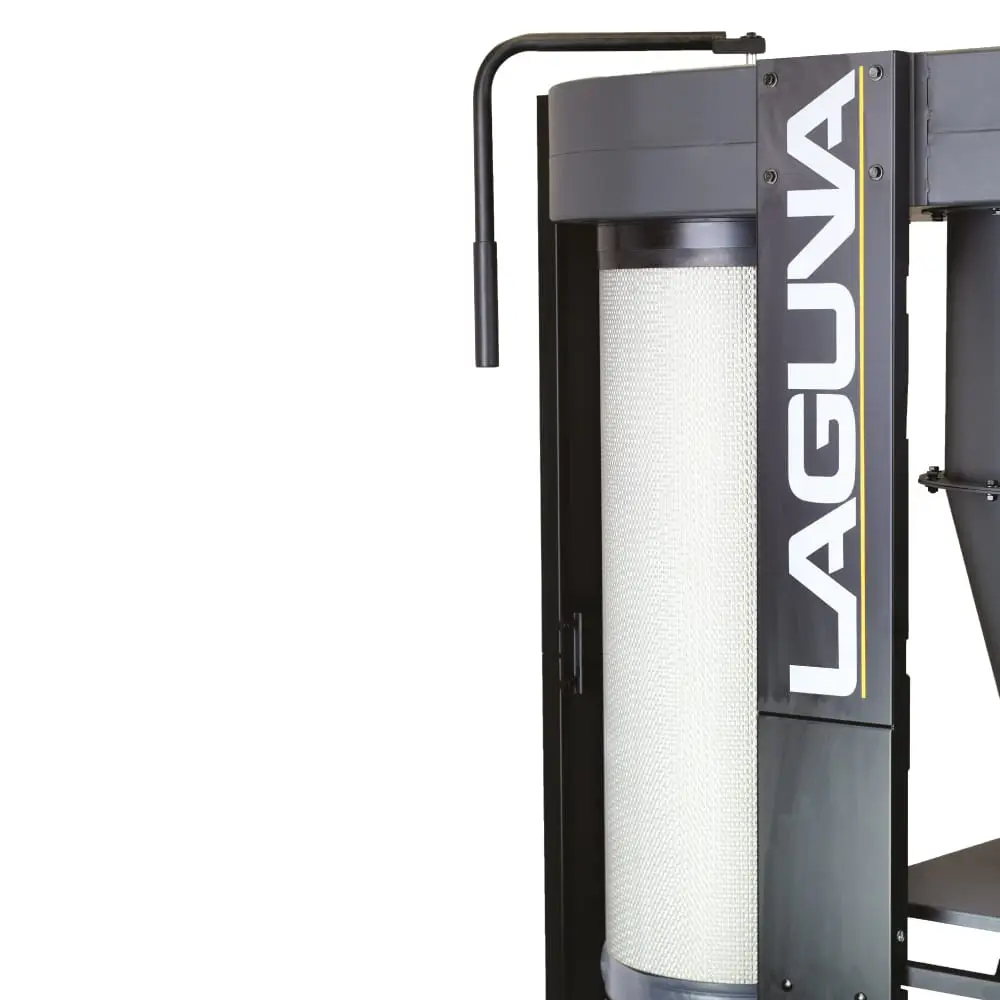

Filtr 1 mikron o powierzchni 9,5 m²

CFlux 3 wyposażony jest w duży, plisowany filtr cylindryczny 1 µm o powierzchni filtracyjnej 9,5 m².

Wymiary wkładu wynoszą:

• średnica: 400 mm,
• wysokość: 900 mm.

Skuteczność filtracji określona jest na 99,97% dla cząstek większych niż 1 mikron.

Duża powierzchnia materiału filtracyjnego umożliwia przepływ znacznej ilości powietrza, jednocześnie zatrzymując drobniejsze frakcje pyłu, które nie zostały wcześniej oddzielone w cyklonie.

CFlux 3 nie wykorzystuje jednak filtra HEPA znanego z serii PFlux. Jest to istotna różnica pomiędzy tymi dwiema liniami odciągów LAGUNA.

CFlux czy PFlux – czym różnią się te systemy?

CFlux 3 i PFlux 3 wykorzystują podobną konstrukcję cyklonową i są przeznaczone do wymagających warsztatów, ale różnią się przede wszystkim sposobem filtracji i czyszczenia filtra.

CFlux 3 wykorzystuje:

• filtr 1 µm,
• ręczny mechanizm czyszczenia za pomocą korby,
• klasyczną, otwartą konstrukcję zespołu filtracyjnego.

PFlux 3 jest bardziej rozbudowaną wersją wyposażoną w filtr HEPA, zabudowaną komorę filtracyjną i automatyczny system czyszczenia filtra.

Jeżeli najważniejsza jest duża wydajność odciągania trocin i wiórów w profesjonalnym warsztacie, CFlux 3 oferuje bardzo wysokie parametry bez konieczności dopłacania do bardziej rozbudowanego systemu filtracyjnego PFlux.

Ręczne czyszczenie filtra bez jego demontażu

CFlux 3 posiada mechaniczny system czyszczenia filtra za pomocą korby.

Wewnątrz wkładu znajdują się dwie łopatki. Obracanie korbą powoduje usuwanie pyłu zgromadzonego pomiędzy fałdami filtra. Zanieczyszczenia opadają do osobnego worka znajdującego się pod filtrem.

Po zakończeniu pracy zalecane jest wykonanie około 4–5 obrotów korbą, aby oczyścić powierzchnię filtra. Przy intensywnej eksploatacji filtr powinien być dodatkowo okresowo oczyszczany sprężonym powietrzem.

Regularne czyszczenie jest istotne, ponieważ warstwa pyłu gromadząca się pomiędzy fałdami zwiększa opór przepływu i może stopniowo zmniejszać skuteczność odciągania.

Dwie łopatki czyszczące – dokładniejsze oczyszczanie wkładu

W aktualnej generacji CFlux3Tv2 zastosowano podwójny układ łopatek czyszczących.

Mechanizm oddziałuje na plisowany wkład podczas obracania korbą, dzięki czemu pył jest strącany z jego powierzchni bez konieczności każdorazowego demontowania filtra.

Jest to proste rozwiązanie mechaniczne, które nie wymaga dodatkowego napędu ani automatyki.

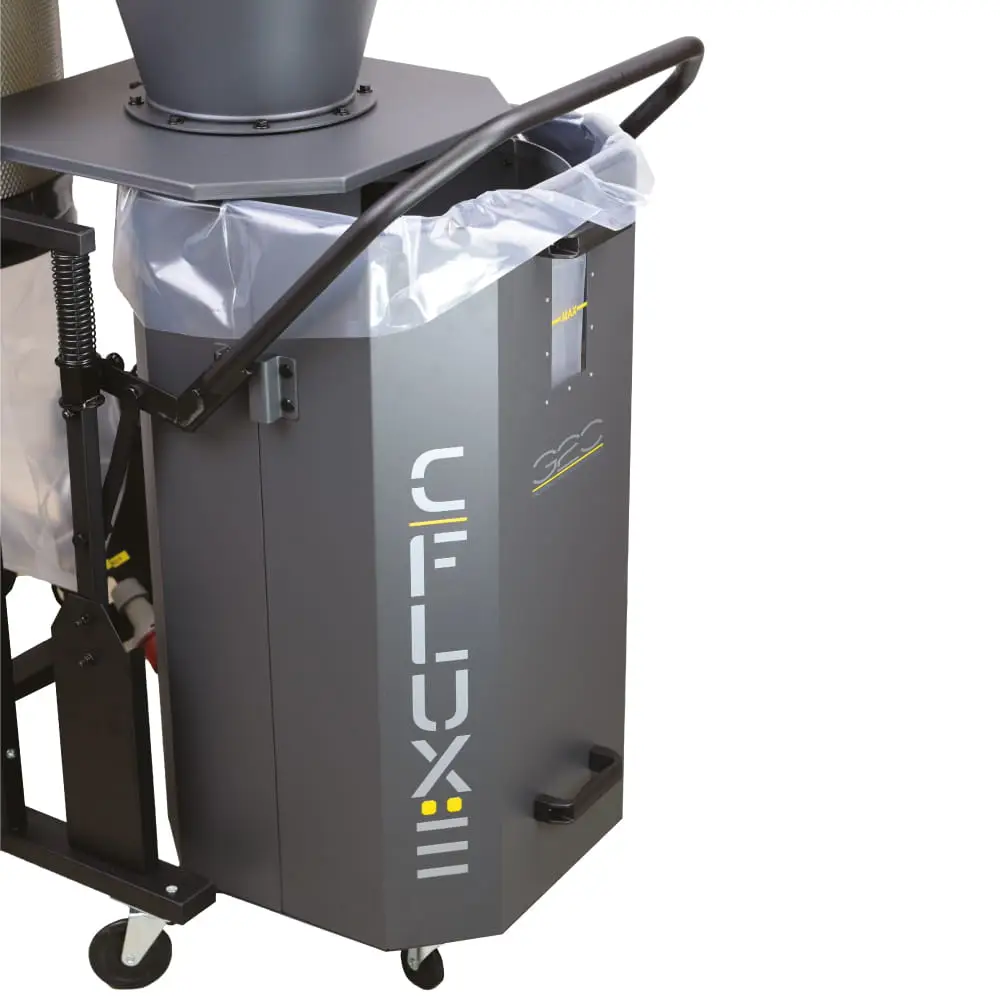

Zbiornik 174 l – mniej przerw podczas intensywnej pracy

CFlux 3 wyposażony jest w duży ośmiokątny pojemnik na odpady o pojemności 174 litrów.

W aktualnej generacji jego objętość została zwiększona o około 40% w stosunku do wcześniejszej wersji. Konstrukcja pojemnika została również uproszczona – składa się z trzech głównych części, co zmniejsza liczbę połączeń i ułatwia montaż.

Duża pojemność ma szczególne znaczenie przy:

• struganiu szerokich elementów,
• grubościowaniu drewna,
• intensywnym cięciu,
• produkcji seryjnej,
• dłuższej pracy bez przerywania procesu.

Przy dużej wyrówniarko-grubościówce niewielki worek odciągu może napełnić się bardzo szybko. Zbiornik 174 l pozwala znacznie ograniczyć częstotliwość jego opróżniania.

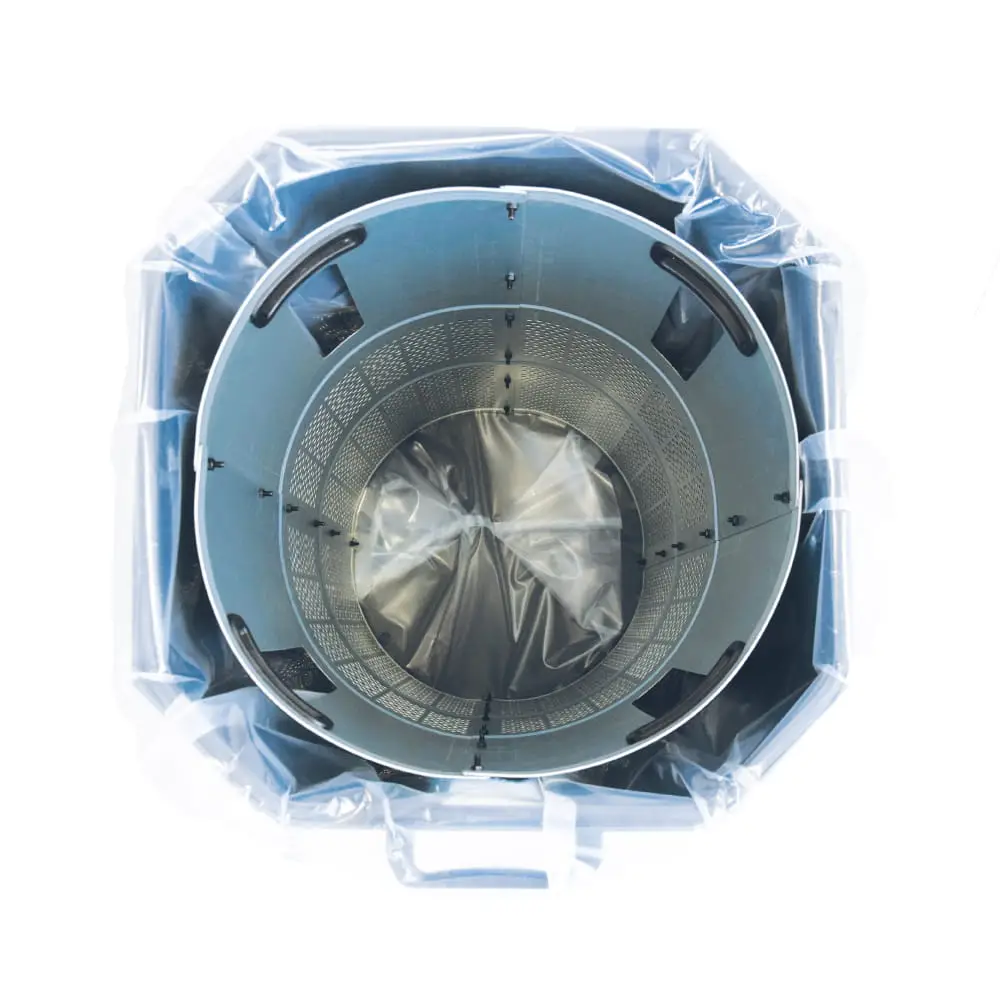

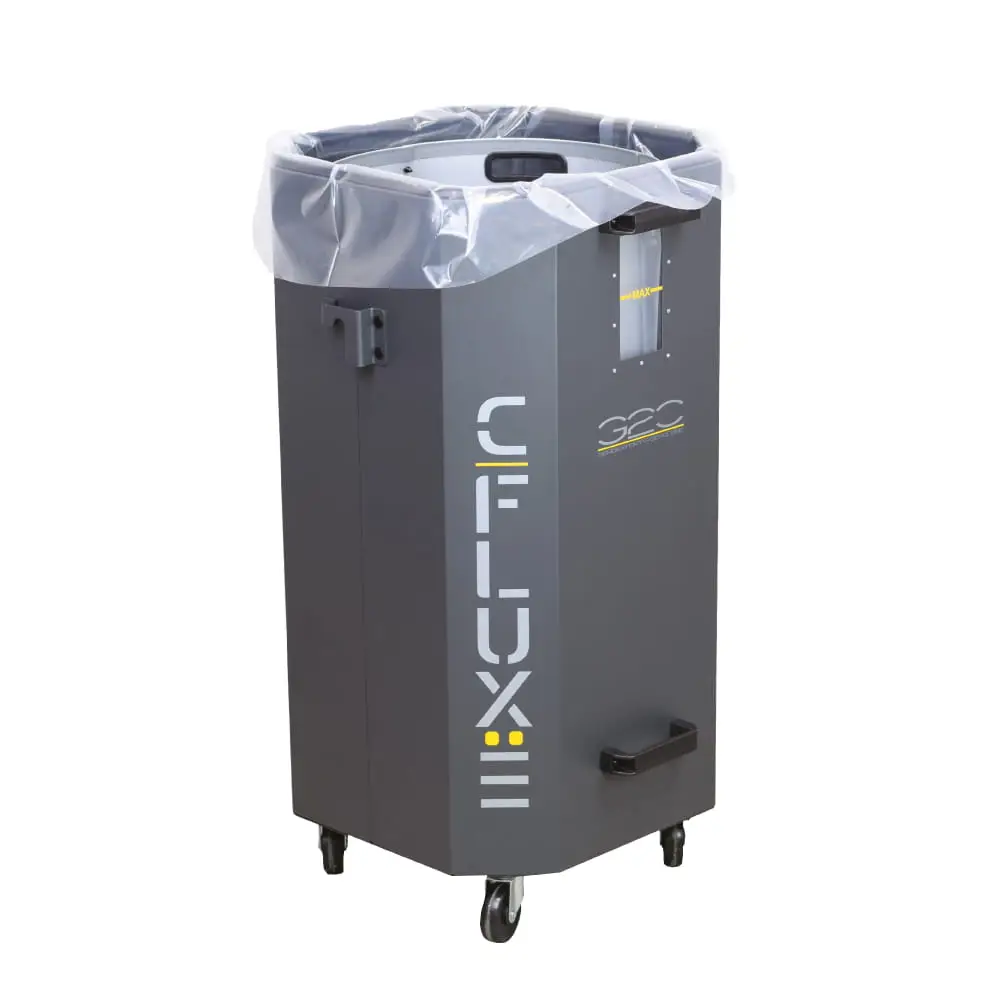

Worek w zbiorniku ułatwia usuwanie trocin

Wewnątrz pojemnika można stosować plastikowy worek na odpady o wymiarach 1194 × 960 mm.

Po napełnieniu zbiornika worek można wyjąć razem ze zgromadzonym materiałem, co ogranicza konieczność ręcznego przesypywania dużej ilości trocin.

Drobny pył usunięty z filtra trafia natomiast do osobnego worka o wymiarach 660 × 620 mm.

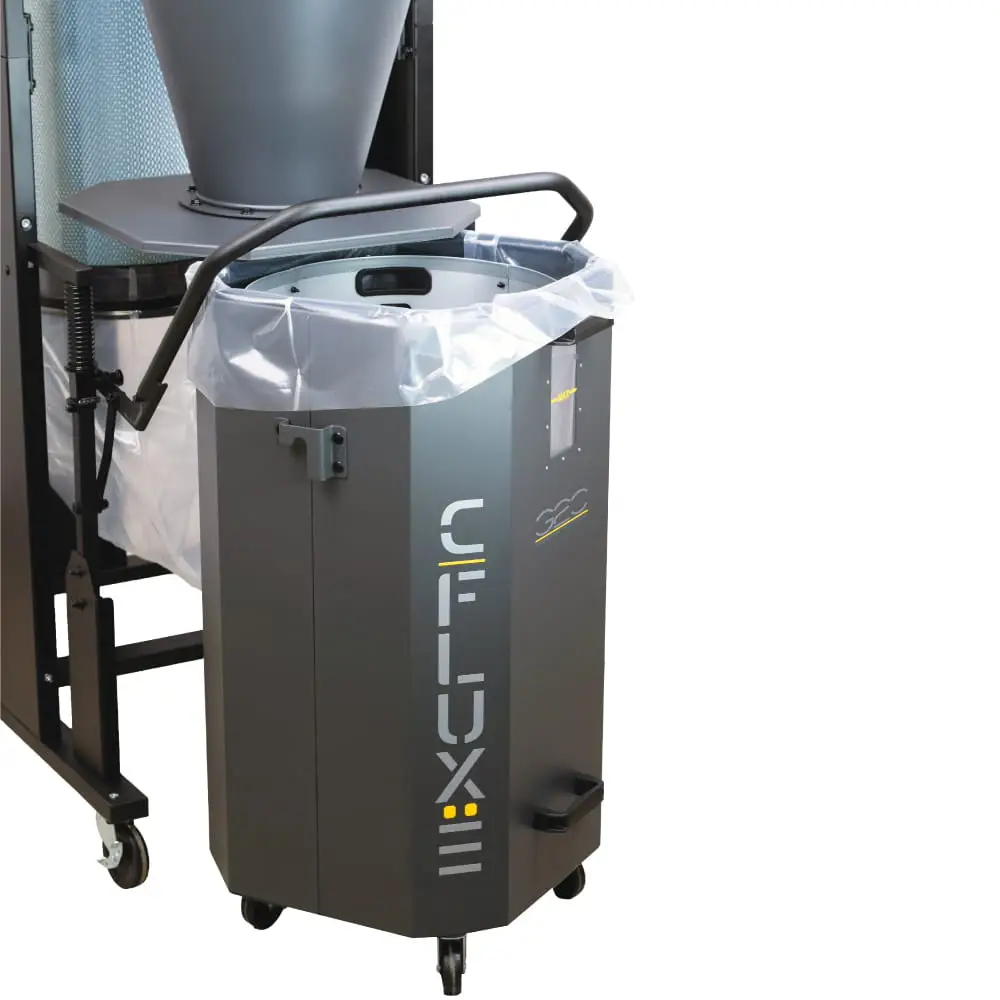

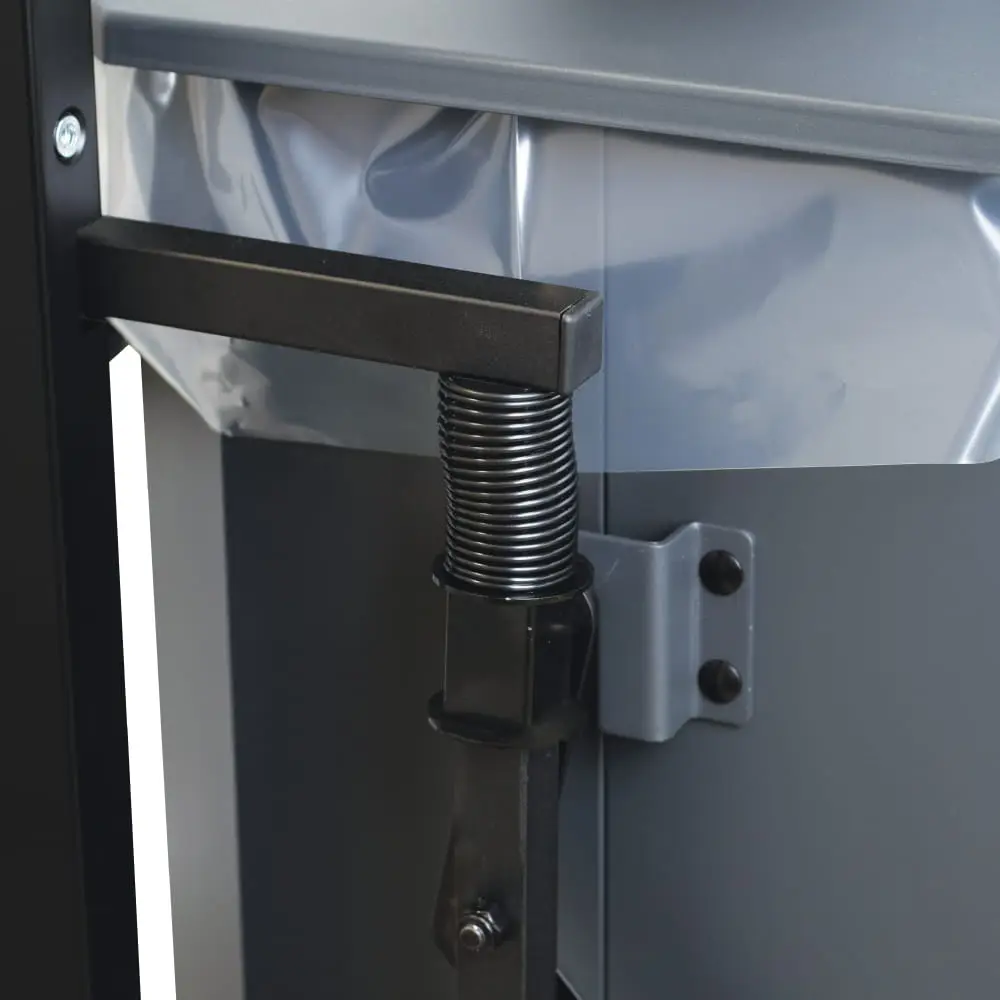

System szybkiego podnoszenia i opuszczania pojemnika

Duży zbiornik 174 l byłby mało praktyczny, gdyby każdorazowe opróżnianie wymagało demontażu połączeń.

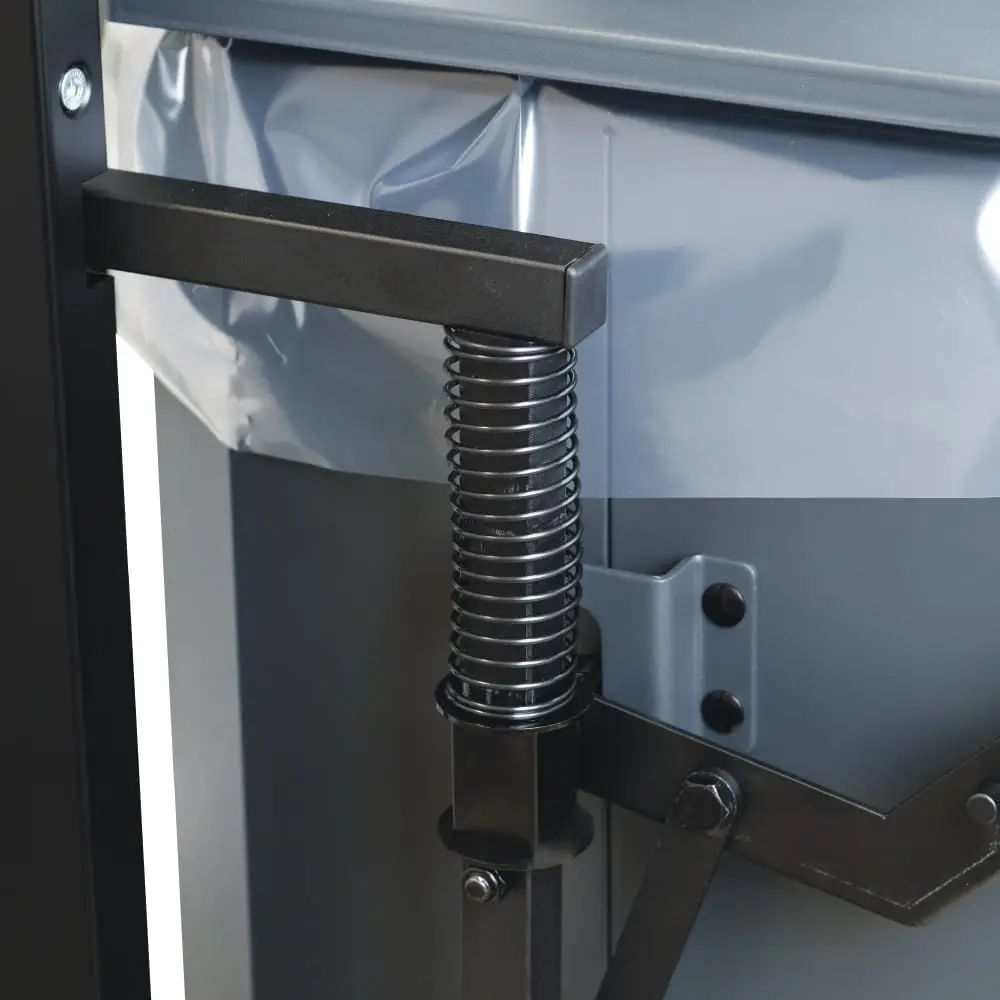

Dlatego CFlux 3 wykorzystuje mechaniczny system podnoszenia pojemnika.

Uniesienie dźwigni opuszcza zbiornik na podłogę i umożliwia jego wysunięcie spod cyklonu. Po ponownym ustawieniu pojemnika naciśnięcie dźwigni podnosi go i dociska do pokrywy systemu.

Rozwiązanie to:

• przyspiesza opróżnianie,
• ogranicza konieczność rozpinania przewodów,
• pomaga zachować szczelne połączenie zbiornika z cyklonem,
• pozwala wysunąć cały pojemnik na własnych kołach.

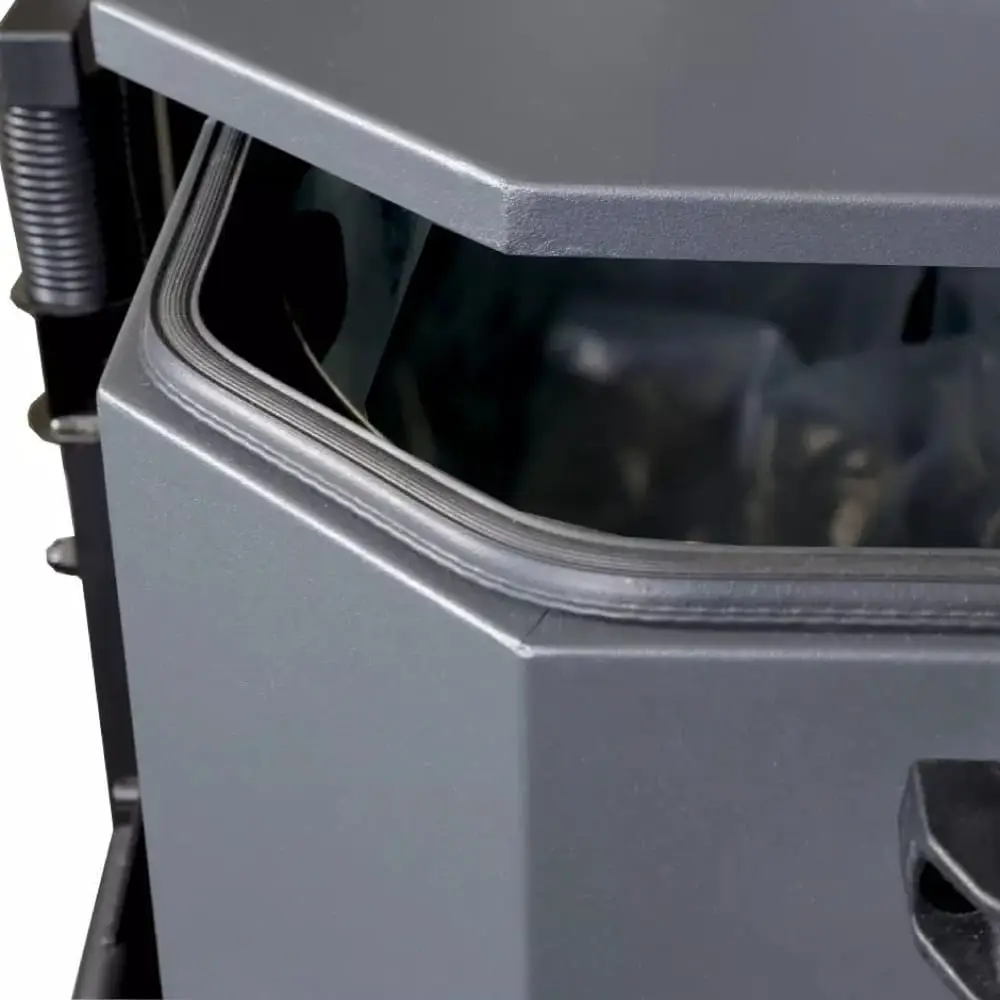

Wizjer i oświetlenie LED – szybka kontrola poziomu trocin

Na obudowie zbiornika znajduje się wizjer, przez który można sprawdzić ilość zgromadzonego odpadu.

Dodatkowo wewnętrzne oświetlenie LED ułatwia obserwację poziomu trocin również w słabiej oświetlonym warsztacie.

Nie trzeba więc każdorazowo otwierać pojemnika, aby sprawdzić, czy wymaga już opróżnienia.

Regularna kontrola jest ważna – zbiornik należy opróżnić przed przekroczeniem oznaczonego maksymalnego poziomu.

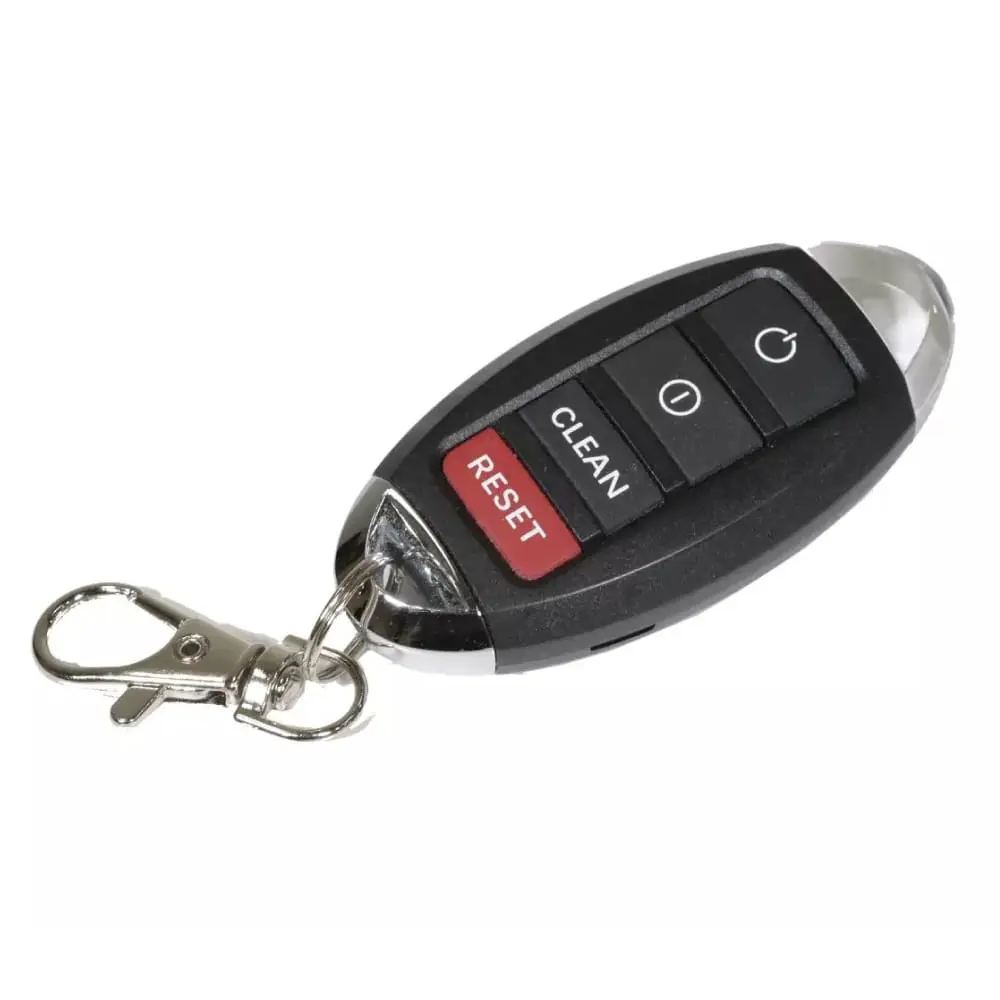

Pilot zdalnego sterowania – uruchamianie odciągu przy maszynie

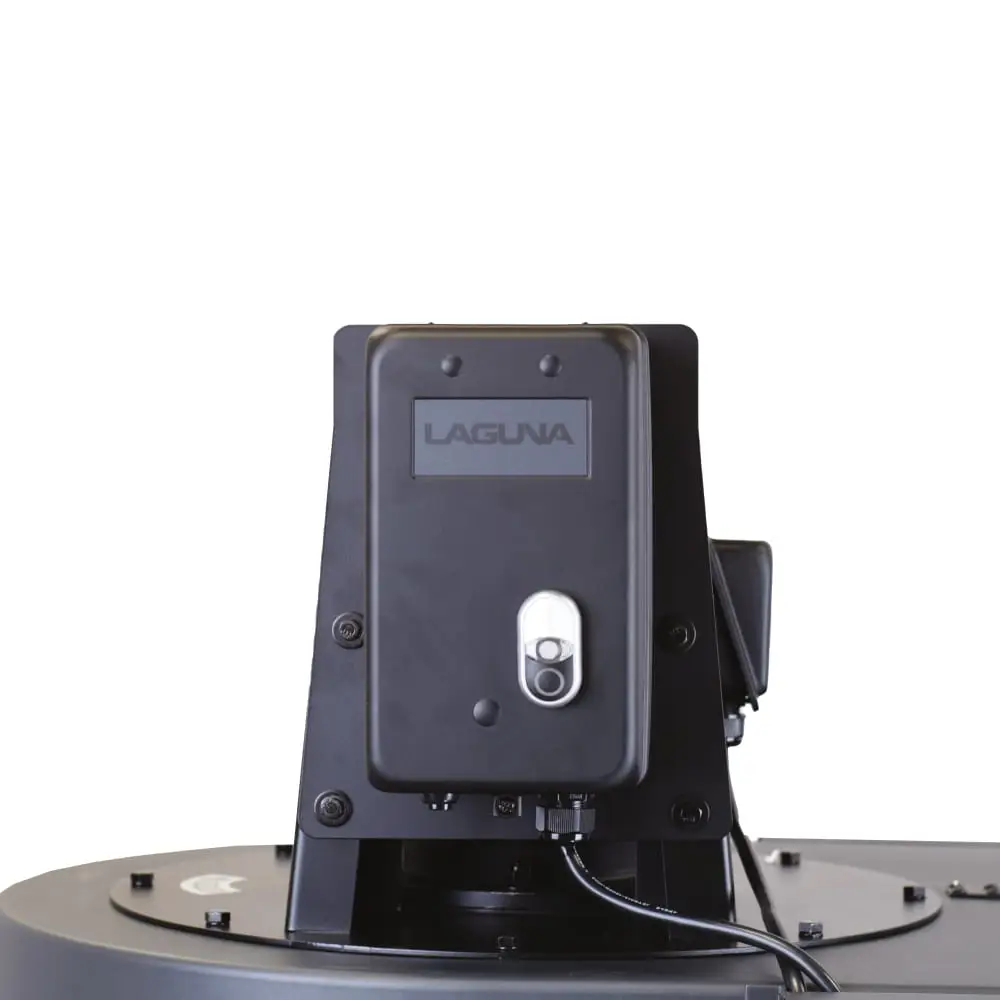

CFlux 3 posiada pilot wysokiej częstotliwości, umożliwiający zdalne włączanie i wyłączanie urządzenia.

Jest to szczególnie praktyczne w większym warsztacie, gdzie odciąg stoi kilka metrów od maszyny.

Zamiast podchodzić do urządzenia przed każdym cięciem lub struganiem, operator może uruchomić system bezpośrednio ze stanowiska pracy.

Z jednym odciągiem można sparować do pięciu pilotów, co ułatwia obsługę systemu z kilku stanowisk.

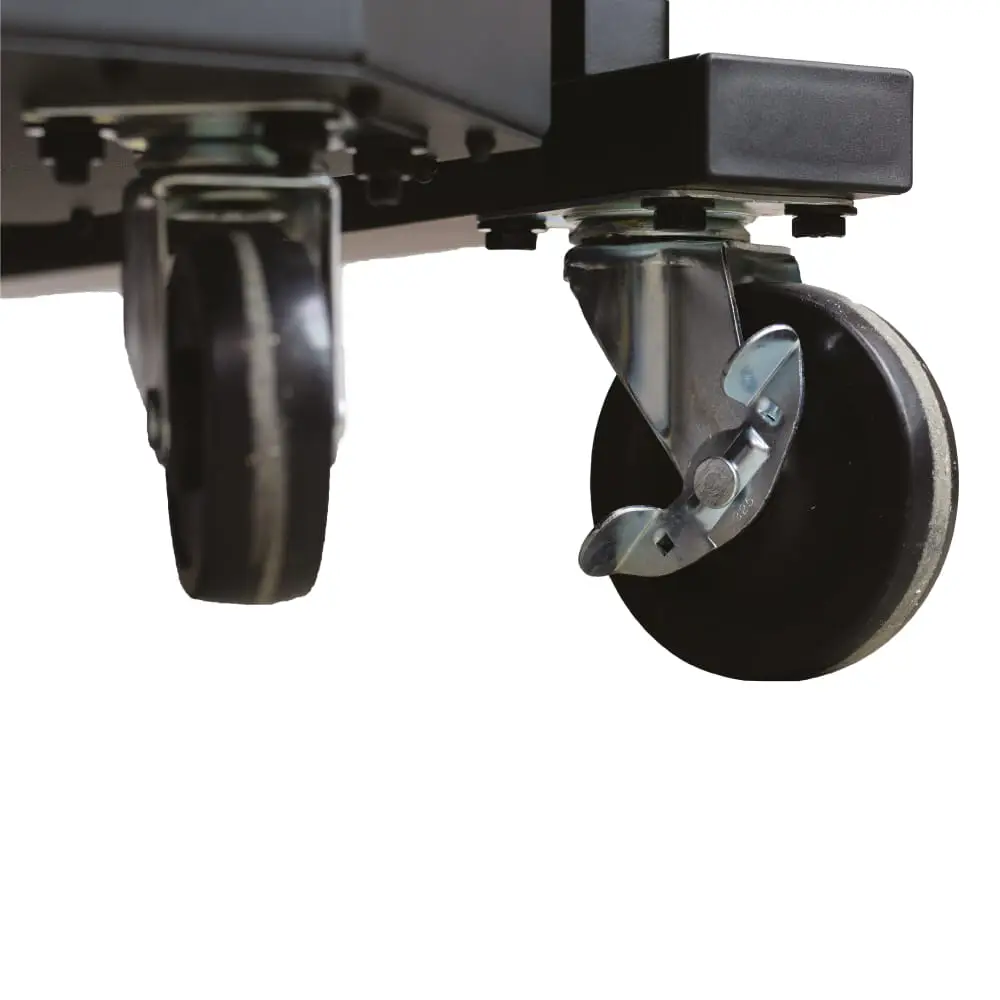

Mobilna konstrukcja z blokowanymi kołami

Mimo masy około 169 kg CFlux 3 może być przemieszczany po warsztacie.

Podstawa odciągu oraz zbiornik wyposażone są w koła obrotowe. Dwa koła głównego urządzenia posiadają blokady, dzięki czemu po ustawieniu system może zostać unieruchomiony.

Pozwala to wykorzystać CFlux 3 zarówno jako element stałej instalacji, jak i duży mobilny odciąg ustawiany w zależności od aktualnej organizacji warsztatu.

Do jakich maszyn nadaje się LAGUNA CFlux 3?

CFlux 3 jest przeznaczony do odbierania trocin, wiórów i pyłu powstających podczas obróbki drewna. Oficjalne materiały wskazują zastosowanie m.in. z pilarkami, piłami taśmowymi, wyrówniarkami, grubościówkami, szlifierkami i stołami frezarskimi.

Odciąg może współpracować między innymi z:

• pilarkami formatowymi,
• pilarkami stołowymi,
• wyrówniarkami,
• grubościówkami,
• wyrówniarko-grubościówkami,
• piłami taśmowymi,
• frezarkami stołowymi,
• szlifierkami walcowymi,
• szlifierkami taśmowymi,
• innymi maszynami stolarskimi o odpowiednim zapotrzebowaniu na przepływ powietrza.

CFlux 3 przy wyrówniarce i grubościówce

Strugarki należą do maszyn wytwarzających bardzo dużą objętość odpadu.

Podczas jednego przejścia przez grubościówkę powstają nie tylko drobne trociny, lecz przede wszystkim duże ilości lekkich wiórów wymagających odpowiednio wysokiej prędkości transportu w instalacji.

W takim zastosowaniu duże znaczenie mają:

• silnik 2200 W,
• przyłącze 200 mm,
• przepływ do 3831 m³/h,
• pojemnik 174 l,
• separacja cyklonowa.

Większość wiórów trafia bezpośrednio do zbiornika, zanim strumień powietrza dotrze do filtra.

CFlux 3 przy pilarce formatowej

Pilarka formatowa może posiadać kilka punktów odbioru pyłu – przykładowo pod agregatem oraz przy górnej osłonie tarczy.

Rozdzielacz 3 × 100 mm ułatwia budowę instalacji prowadzącej kilka przewodów od jednego odciągu.

Przy projektowaniu instalacji należy jednak pamiętać, że otwarcie kilku przewodów jednocześnie dzieli dostępny przepływ. Z tego powodu warto stosować zasuwy i otwierać tylko potrzebne odgałęzienia.

CFlux 3 przy szlifierkach do drewna

Podczas szlifowania powstaje znacznie drobniejszy pył niż podczas strugania.

Duży przepływ powietrza CFlux 3 pomaga odbierać zanieczyszczenia bezpośrednio z króćca maszyny, natomiast filtr 1 µm odpowiada za końcową filtrację powietrza.

W warsztatach wykonujących dużo szlifowania warto dodatkowo zastosować niezależny system filtracji powietrza w pomieszczeniu, ponieważ odciąg przy maszynie i filtracja powietrza pełnią różne funkcje. Producent również rekomenduje takie dwustopniowe podejście do ograniczania pyłu w warsztacie.

Jak zaprojektować instalację odciągową do CFlux 3?

Wydajność urządzenia można w pełni wykorzystać tylko przy odpowiednio zaprojektowanej instalacji.

Warto:

• zachować możliwie dużą średnicę głównego przewodu,
• korzystać z przyłącza 200 mm na głównej magistrali,
• redukować średnicę możliwie blisko maszyny,
• ograniczyć długość elastycznych węży,
• unikać niepotrzebnych kolan 90°,
• stosować łagodne rozgałęzienia,
• montować zasuwy na poszczególnych odgałęzieniach,
• dokładnie uszczelniać połączenia,
• zamykać nieużywane punkty odbioru.

Każde zwężenie i zmiana kierunku przepływu powodują dodatkowy opór. Dobrze zaprojektowana instalacja może więc mieć równie duże znaczenie jak parametry samego odciągu.

Dla kogo jest LAGUNA CFlux 3?

CFlux 3 został zaprojektowany przede wszystkim z myślą o profesjonalnej produkcji i większych warsztatach stolarskich. Takie zastosowanie wskazano również w specyfikacji europejskiej wersji urządzenia.

Model będzie szczególnie odpowiedni dla:

• profesjonalnych stolarni,
• zakładów meblarskich,
• pracowni wykonujących dużo strugania i cięcia,
• warsztatów posiadających kilka dużych maszyn,
• użytkowników budujących centralną instalację odciągową,
• zakładów oczekujących dużej pojemności zbiornika i wysokiego przepływu.

Do małego warsztatu wyposażonego w jedną niewielką maszynę CFlux 3 może być rozwiązaniem większym niż rzeczywiście potrzebne. Jego możliwości najlepiej wykorzystuje się tam, gdzie odciąg pracuje regularnie z urządzeniami generującymi znaczne ilości odpadu.

Zasilanie 400 V – ważne przed zakupem

Europejska wersja LAGUNA CFlux 3 wykorzystuje silnik 2200 W i wymaga zasilania trójfazowego:

400 V / 50 Hz / 3 fazy.

Zalecane zabezpieczenie obwodu to 16 A o charakterystyce C.

Przed zakupem należy więc upewnić się, że miejsce instalacji posiada odpowiednie przyłącze trójfazowe.

Montaż i przygotowanie CFlux 3 do pracy

Urządzenie dostarczane jest częściowo zdemontowane.

Orientacyjny czas montażu wynosi około 4–5 godzin, a ze względu na wagę dużych elementów do bezpiecznego złożenia maszyny potrzebne są co najmniej dwie osoby.

Po montażu należy zwrócić szczególną uwagę na szczelność pojemnika, filtra i wszystkich połączeń instalacji. Nieszczelności powodują zasysanie dodatkowego powietrza i zmniejszają rzeczywistą wydajność przy podłączonej maszynie.

Ważne ograniczenia zastosowania

CFlux 3 został zaprojektowany do zbierania trocin i wiórów powstających podczas obróbki drewna. W europejskiej dokumentacji wyraźnie wskazano, że zbieranie innych materiałów nie jest przeznaczeniem urządzenia.

Nie należy używać odciągu do zasysania między innymi gorących cząstek, iskier, cieczy ani innych materiałów, dla których maszyna nie została zaprojektowana.

Najważniejsze zalety LAGUNA CFlux 3

• Przepływ powietrza do 3831 m³/h zapewnia dużą rezerwę wydajności przy maszynach generujących znaczne ilości trocin i wiórów.
• Dwustopniowy system cyklonowy oddziela większy odpad przed filtrem, ograniczając jego obciążenie.
• Silnik 2200 W 400 V odpowiada wymaganiom profesjonalnego systemu odciągowego.
• Filtr 1 µm o powierzchni 9,5 m² zapewnia skuteczną filtrację przy zachowaniu dużego przepływu powietrza.
• Ręczne czyszczenie filtra za pomocą korby umożliwia usunięcie nagromadzonego pyłu bez każdorazowego demontażu wkładu.
• Podwójny mechanizm łopatek poprawia skuteczność oczyszczania plisowanego filtra.
• Zbiornik 174 l ogranicza liczbę przerw potrzebnych na opróżnianie trocin.
• Mechanizm szybkiego podnoszenia zbiornika ułatwia jego wyjmowanie i ponowne szczelne zamocowanie.
• Przyłącze 200 mm lub 3 × 100 mm pozwala dopasować system do dużej maszyny lub instalacji wielostanowiskowej.
• Pilot zdalnego sterowania umożliwia uruchamianie odciągu bez odchodzenia od stanowiska pracy.
• Wizjer i oświetlenie LED zbiornika pozwalają szybko kontrolować poziom trocin.
• Mobilna podstawa z blokowanymi kołami ułatwia ustawienie dużego odciągu w warsztacie.

FAQ

Czy LAGUNA CFlux 3 nadaje się do profesjonalnej stolarni?

Tak. Europejska wersja CFlux 3 została określona jako urządzenie przeznaczone do profesjonalnej produkcji. Silnik 2200 W, przepływ do 3831 m³/h, duży króciec 200 mm oraz zbiornik 174 l pozwalają wykorzystać ją przy wydajnych maszynach stolarskich.

Jaką wydajność ma LAGUNA CFlux 3?

Przepływ według tradycyjnej metody pomiarowej wynosi 3831 m³/h, a według bardziej realistycznej metody 2209 m³/h. Maksymalne podciśnienie wynosi 2800 Pa.

Czy CFlux 3 posiada filtr HEPA?

Nie. CFlux 3 wykorzystuje filtr 1 mikron o powierzchni 9,5 m² i skuteczności 99,97% dla cząstek większych niż 1 µm. Filtr HEPA jest charakterystycznym elementem bardziej rozbudowanej serii PFlux.

Jak czyści się filtr w CFlux 3?

Filtr czyszczony jest ręcznie za pomocą korby napędzającej wewnętrzne łopatki. Po pracy zalecane jest wykonanie około 4–5 obrotów korbą. Pył strącony z powierzchni filtra trafia do worka znajdującego się pod wkładem.

Czy CFlux 3 automatycznie czyści filtr?

Nie. W CFlux 3 zastosowano ręczne czyszczenie filtra za pomocą korby. Automatyczny system czyszczenia jest rozwiązaniem charakterystycznym dla serii PFlux.

Czy CFlux 3 można podłączyć do kilku maszyn?

Tak. Urządzenie posiada wlot 200 mm oraz rozdzielacz 3 × 100 mm. Można zbudować instalację prowadzącą do kilku maszyn, stosując zasuwy odcinające nieużywane odgałęzienia.

Jak duży jest zbiornik na trociny?

Pojemność zbiornika wynosi 174 litry. Aktualna wersja posiada pojemnik większy o około 40% od wcześniejszej generacji.

Czy CFlux 3 nadaje się do grubościówki?

Tak. Wysoki przepływ powietrza, duży zbiornik oraz separacja cyklonowa sprawiają, że CFlux 3 jest dobrze dopasowany do maszyn generujących dużą ilość wiórów, takich jak grubościówki i wyrówniarki. Należy jednak dobrać średnicę przewodu i całą instalację do wymagań konkretnej maszyny.

Czy CFlux 3 działa na 230 V?

Nie. Ten wariant wymaga zasilania trójfazowego 400 V / 50 Hz. Zalecane zabezpieczenie to 16 A o charakterystyce C.

Czy CFlux 3 ma pilot?

Tak. Pilot wysokiej częstotliwości znajduje się w wyposażeniu urządzenia. Z jednym odciągiem można sparować do pięciu pilotów.

Jaka jest różnica pomiędzy CFlux 3 a PFlux 3?

Oba urządzenia wykorzystują separację cyklonową i oferują dużą wydajność. CFlux 3 posiada filtr 1 µm i ręczne czyszczenie za pomocą korby. PFlux 3 jest bardziej rozbudowany pod względem filtracji – wykorzystuje filtr HEPA i automatyczne czyszczenie filtra.

Wyposażenie standardowe

• pilot zdalnego sterowania,
• plisowany filtr 1 µm,
• zbiornik na odpady 174 l,
• plastikowy worek do pojemnika na trociny,
• plastikowy worek pod filtrem,
• rozdzielacz wlotowy 3 × 100 mm,
• mechanizm ręcznego czyszczenia filtra z podwójnymi łopatkami,
• mobilna podstawa z kołami,
• elementy montażowe urządzenia.

Dane techniczne

• Model: LAGUNA CFlux 3 / CFlux3Tv2
• Kod produktu: 151-CFlux3Tv2
• Typ: cyklonowe urządzenie odciągowe
• Zastosowanie: odciąganie trocin i wiórów z maszyn do obróbki drewna
• Zalecane zastosowanie: profesjonalna produkcja
• Moc silnika: 2200 W
• Zasilanie: 400 V / 50 Hz / 3 fazy
• Zalecane zabezpieczenie: 16 A, charakterystyka C
• Wydajność – metoda tradycyjna: 3831 m³/h
• Wydajność – metoda realistyczna: 2209 m³/h
• Maksymalne podciśnienie: 2800 Pa
• Średnica wirnika: 390 mm
• Króciec odciągowy: 1 × 200 mm lub 3 × 100 mm
• Pojemność zbiornika na odpady: 174 l
• Typ filtra: plisowany filtr 1 µm
• Skuteczność filtracji: 99,97% cząstek większych niż 1 µm
• Powierzchnia filtracyjna: 9,5 m²
• Wymiary filtra: Ø400 × 900 mm
• Czyszczenie filtra: ręczne za pomocą korby i dwóch łopatek
• Worek pod filtrem: 660 × 620 mm
• Worek w zbiorniku: 1194 × 960 mm
• Sterowanie: panel sterowania + pilot wysokiej częstotliwości
• Maksymalna liczba sparowanych pilotów: 5
• Poziom hałasu: 88 dB
• Wymiary maszyny (dł. × szer. × wys.): 1168 × 686 × 2286 mm
• Masa: 169 kg
• Wymiary opakowania: 1300 × 800 × 1270 mm
• Masa z opakowaniem: 176 kg
