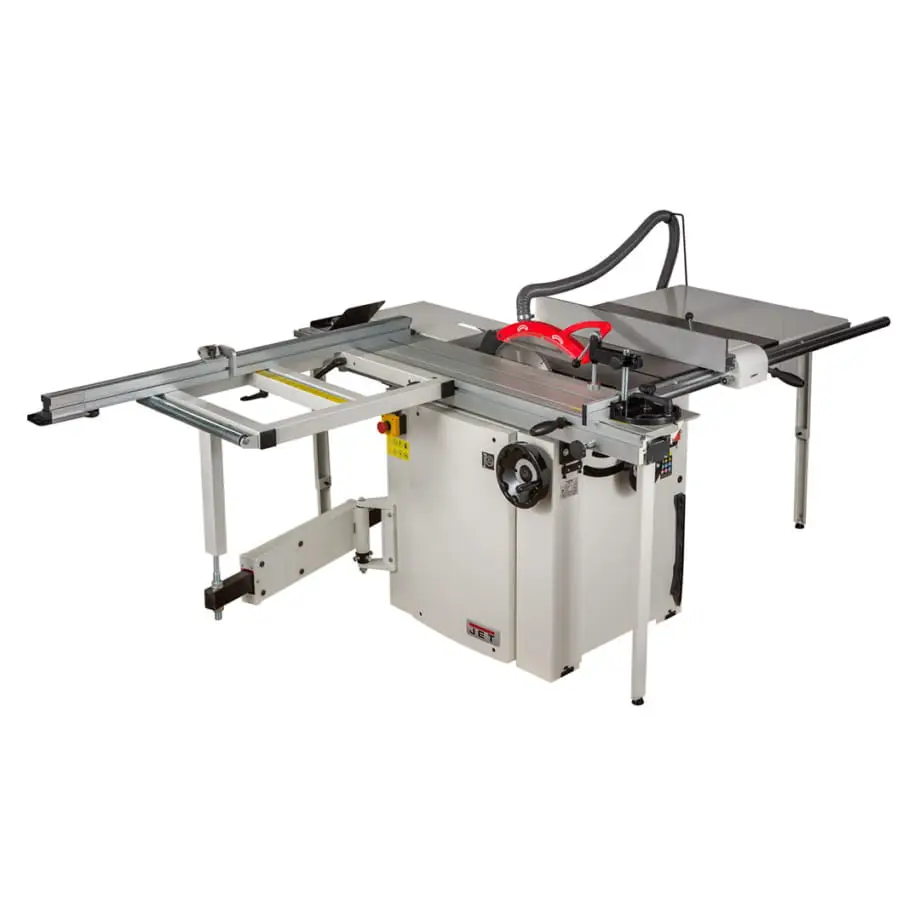

JET JTSS-1600-M – pilarka formatowa 230 V do drewna i płyt meblowych

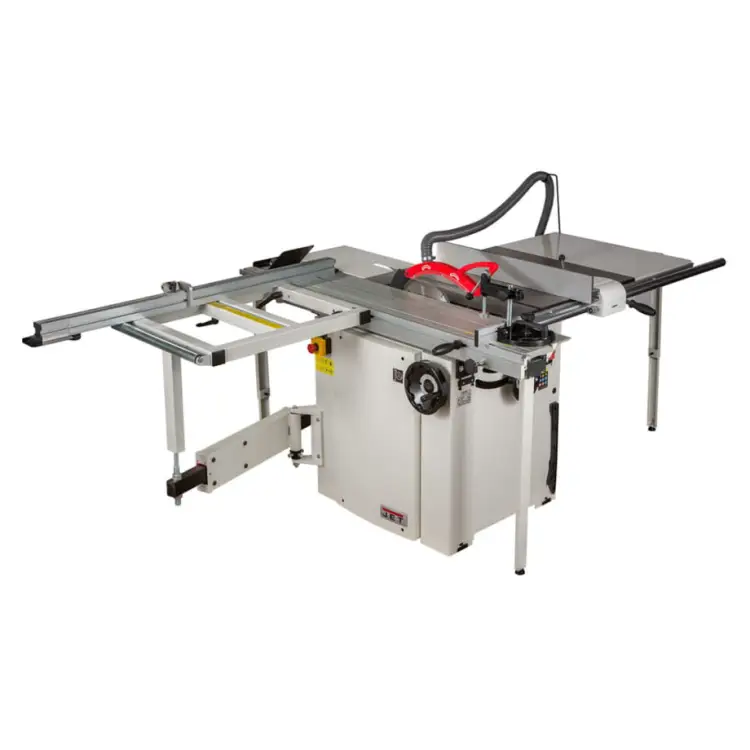

JET JTSS-1600-M to rozbudowana pilarka formatowa przeznaczona do dokładnego cięcia drewna litego i materiałów drewnopochodnych. Łączy przesuwny stół formatowy, podcinak, szeroki zakres cięcia wzdłużnego oraz stabilny żeliwny stół roboczy.

Maszyna sprawdzi się w zakładach stolarskich, pracowniach meblarskich, warsztatach usługowych oraz wszędzie tam, gdzie wymagana jest możliwość dokładnego rozkroju dużych formatek bez dostępu do instalacji trójfazowej.

JET JTSS-1600-M może być wykorzystywana do:

• formatowania płyt meblowych,
• cięcia laminowanych płyt wiórowych,
• rozkroju MDF i HDF,
• cięcia sklejki,
• obróbki drewna litego,
• przygotowywania blatów,
• cięcia desek i kantówek,
• wykonywania cięć wzdłużnych,
• wykonywania cięć poprzecznych,
• cięcia pod kątem,
• przygotowywania boków, półek i przegród,
• wykonywania seryjnych elementów o jednakowej długości.

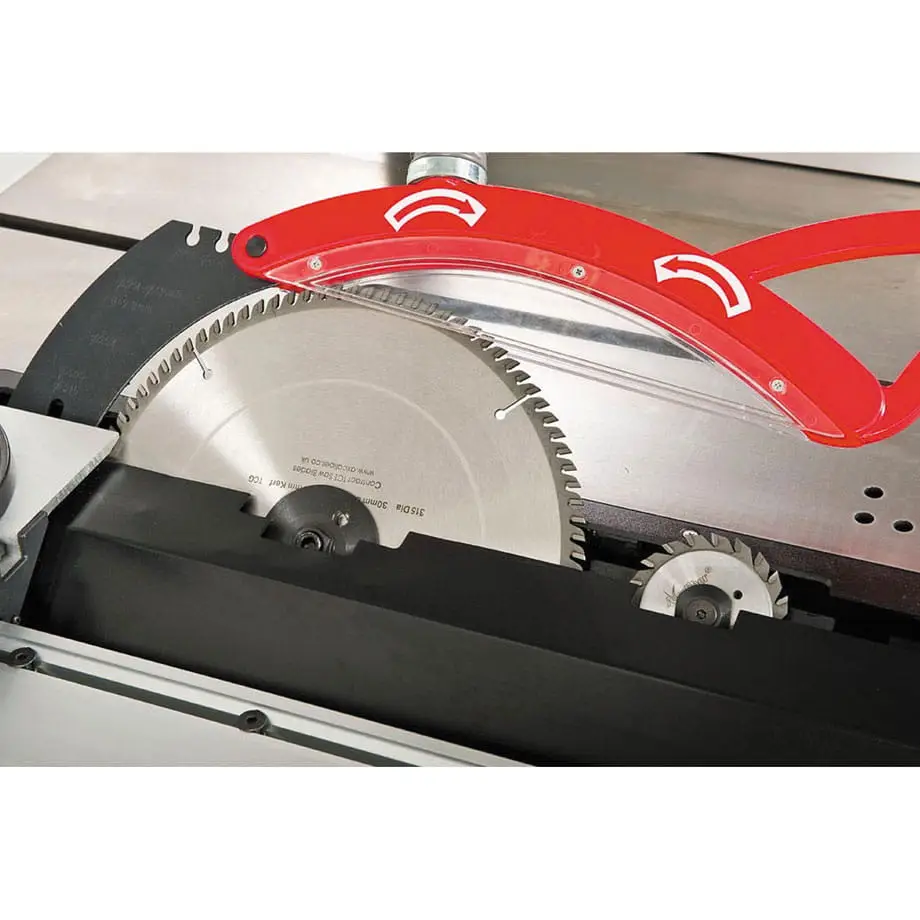

Podcinak do płyt laminowanych

Pilarka została wyposażona w tarczę podcinającą o średnicy 90 mm i otworze mocującym 20 mm.

Podcinak wykonuje płytkie nacięcie spodniej powierzchni materiału przed wejściem tarczy głównej. Pomaga to ograniczyć odpryski i wyszczerbienia podczas cięcia:

• płyt laminowanych,
• płyt melaminowanych,
• elementów fornirowanych,
• płyt pokrytych warstwą dekoracyjną,
• formatek wykańczanych z obu stron.

Prędkość podcinaka wynosi około 8700 obr./min.

Położenie tarczy podcinającej można regulować względem tarczy głównej. Prawidłowe ustawienie wysokości i przesunięcia bocznego jest niezbędne, aby nacięcie podcinaka pokrywało się z rzazem tarczy głównej.

Podcinak jest napędzany przez silnik główny i uruchamia się razem z tarczą główną.

Tarcza główna do 315 mm

JET JTSS-1600-M współpracuje z tarczami o średnicy od 250 do 315 mm i otworze mocującym 30 mm.

Maksymalna wysokość cięcia wynosi:

• 100 mm przy ustawieniu tarczy pod kątem 90°,
• 80 mm przy pochyleniu tarczy do 45°.

Maszyna może obrabiać nie tylko standardowe płyty meblowe, ale również:

• grube deski,
• kantówki,
• klejonki,
• elementy schodów,
• części konstrukcyjne,
• większe elementy z drewna litego.

Rodzaj tarczy należy dopasować do obrabianego materiału i kierunku cięcia. Do laminatów i cięcia poprzecznego stosuje się zwykle tarcze z większą liczbą zębów, natomiast do szybkiego cięcia wzdłużnego drewna – tarcze o odpowiednio mniejszej liczbie zębów i większych przestrzeniach na wióry.

Należy stosować wyłącznie tarcze przeznaczone do maszynowej obróbki drewna, zgodne z wymaganiami EN 847-1. Nie wolno używać tarcz wykonanych ze stali szybkotnącej HSS.

Prędkość tarczy głównej około 4700 obr./min

Tarcza główna pracuje z prędkością około 4700 obr./min.

Na jakość cięcia wpływają:

• stan i ostrość tarczy,
• liczba oraz geometria zębów,
• ustawienie podcinaka,
• stabilne prowadzenie materiału,
• właściwa prędkość posuwu,
• poprawna regulacja przykładnic.

Materiał należy przesuwać płynnym ruchem. Zatrzymywanie go przy pracującej tarczy może prowadzić do powstawania śladów przypalenia, natomiast zbyt szybki posuw może zwiększać obciążenie silnika i pogarszać jakość krawędzi.

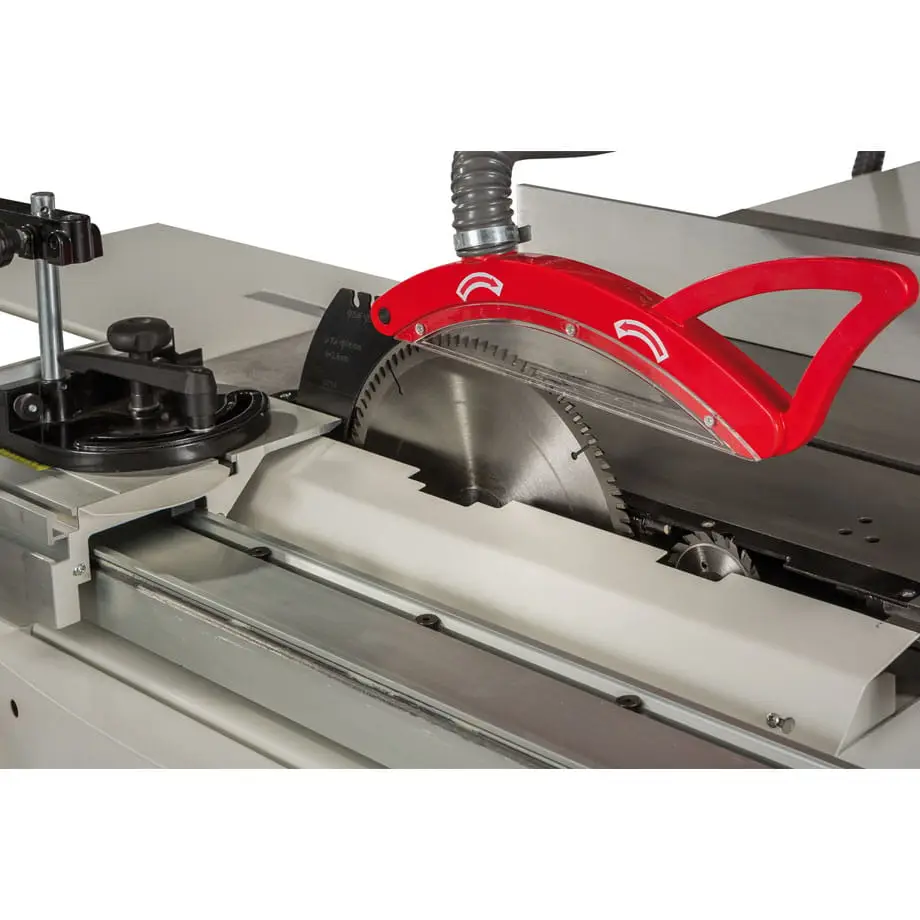

Aluminiowy stół przesuwny 1600 × 270 mm

Stół formatowy ma wymiary:

1600 × 270 mm

Maksymalny zakres przesuwu wynosi około 1600 mm.

Wózek umożliwia prowadzenie materiału razem ze stołem, zamiast przesuwania dużej płyty po nieruchomym blacie maszyny.

Rozwiązanie ułatwia:

• formatowanie dużych płyt,
• cięcie szerokich formatek,
• skracanie desek,
• przycinanie blatów,
• wykonywanie cięć poprzecznych,
• wykonywanie cięć ukośnych,
• zachowanie prostoliniowego toru materiału.

Stół przesuwny ogranicza tarcie i ułatwia kontrolowanie ciężkich elementów podczas przejścia przez tarczę.

Maksymalna długość cięcia 1350 mm

Maksymalna długość cięcia przy zastosowaniu układu poprzecznego wynosi około:

1350 mm

Sam wózek ma zakres przesuwu do około 1600 mm.

Parametry te pozwalają obrabiać między innymi:

• boki szaf,
• półki,
• fronty meblowe,
• blaty,
• panele,
• szerokie części konstrukcyjne,
• elementy wykonywane z płyt meblowych.

Duże i ciężkie formatki powinny być stabilnie podparte. W zależności od ich wymiaru i masy może być potrzebna pomoc drugiego operatora.

Stół poprzeczny 680 × 580 mm

Do wózka montowany jest stół poprzeczny o wymiarach:

680 × 580 mm

Zapewnia on szerokie podparcie materiału i pomaga utrzymać dużą formatkę w stabilnym położeniu.

Stół wyposażono w rolkę ułatwiającą przesuwanie płyt oraz mocowanie teleskopowej przykładnicy poprzecznej.

Dołączony docisk pozwala zabezpieczyć materiał przed przesuwaniem podczas cięcia.

Teleskopowa przykładnica poprzeczna do 2200 mm

Przykładnica poprzeczna ma długość około 1200 mm i może zostać rozsunięta do:

2200 mm

Pozwala ustawić ogranicznik długości i wykonywać serię elementów o jednakowym wymiarze.

Przykładnica sprawdzi się podczas:

• skracania boków mebli,
• przygotowywania półek,
• cięcia długich listew,
• wykonywania elementów ramowych,
• produkcji powtarzalnych formatek.

Przestawny ogranicznik można odchylić po wykonaniu cięcia, ułatwiając przesuwanie i wymianę obrabianego elementu.

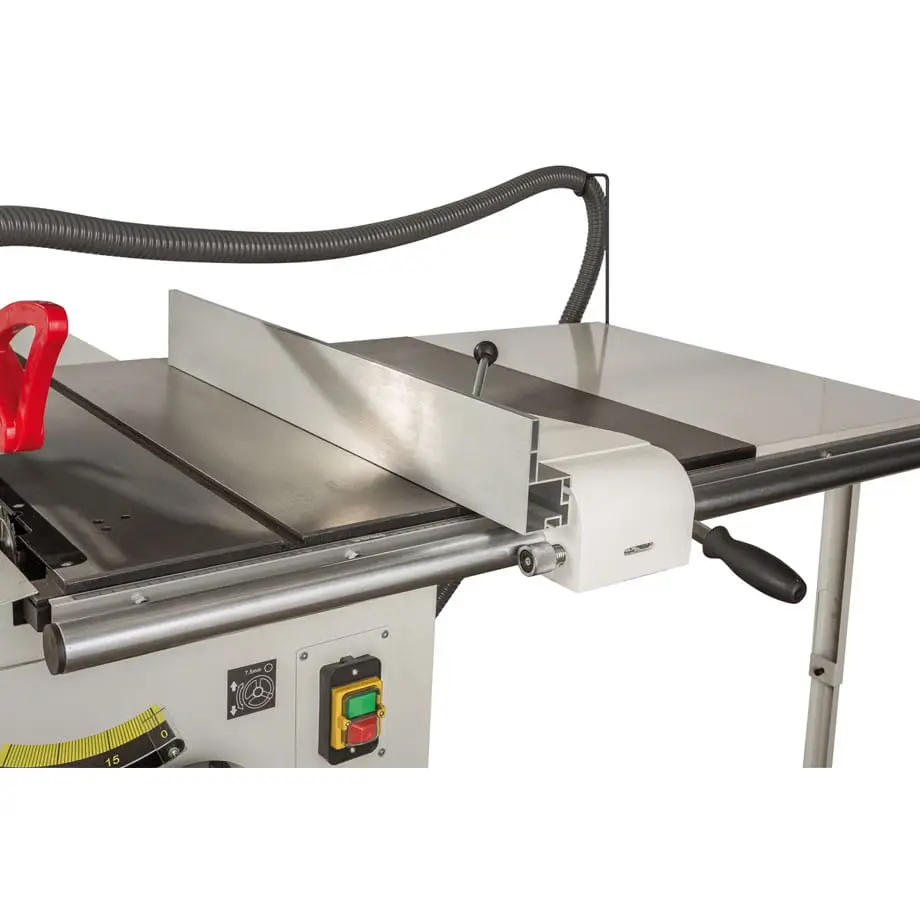

Szerokość cięcia wzdłużnego do 1220 mm

Maksymalna odległość pomiędzy tarczą a przykładnicą wzdłużną wynosi:

1220 mm

Duża szerokość umożliwia rozcinanie szerokich formatek i płyt bez konieczności stosowania dodatkowych prowadnic.

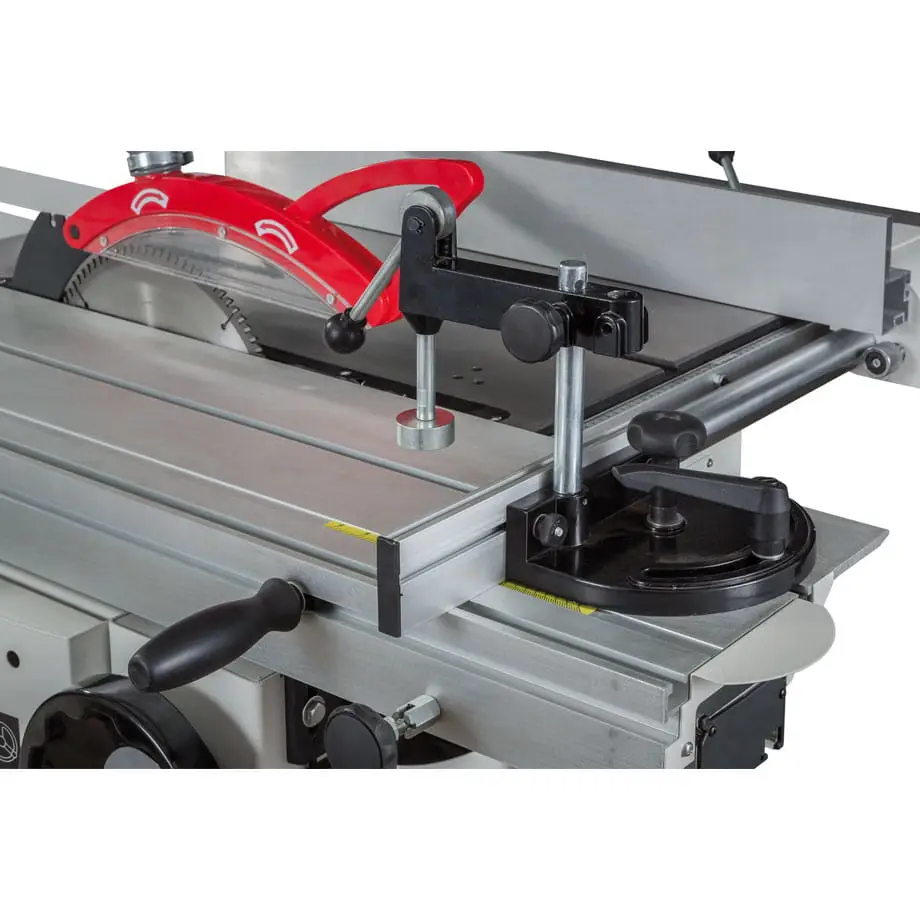

Przykładnica porusza się po prowadnicy z podziałką i jest blokowana za pomocą dźwigni.

Profil można ustawić w pozycji wysokiej albo niskiej. Niskie ustawienie jest przydatne podczas:

• cięcia cienkich elementów,
• pracy z pochyloną tarczą,
• prowadzenia materiału blisko osłony,
• obróbki wąskich listew.

Przed rozpoczęciem dokładnej pracy wskazanie podziałki należy sprawdzić przez wykonanie próbnego cięcia i pomiar gotowej formatki.

Pochylenie tarczy od 0° do 45°

Zespół tnący można pochylać w zakresie:

od 0° do 45°

Regulacja umożliwia wykonywanie:

• faz,
• cięć ukośnych,
• elementów ramowych,
• części łączonych pod kątem,
• detali konstrukcyjnych i dekoracyjnych.

Kąt ustawia się kołem ręcznym. Po uzyskaniu odpowiedniej wartości mechanizm należy dokładnie zablokować.

Przy precyzyjnych pracach ustawienie tarczy warto sprawdzić kątomierzem cyfrowym lub dokładnym kątownikiem.

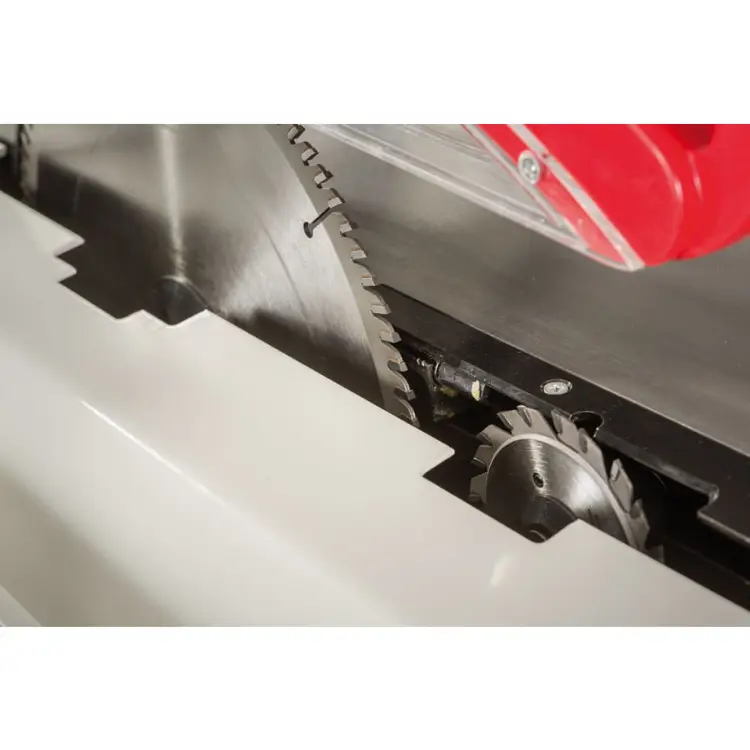

Regulacja wysokości tarczy

Wysokość tarczy głównej ustawia się oddzielnym kołem ręcznym.

Tarcza powinna wystawać ponad obrabiany materiał tylko na wysokość potrzebną do wykonania cięcia. Ogranicza to wielkość odsłoniętej części narzędzia i poprawia bezpieczeństwo pracy.

Po ustawieniu wymaganej wysokości mechanizm należy zablokować.

Żeliwny stół główny 800 × 385 mm

Główny stół maszyny ma wymiary:

800 × 385 mm

Planowana powierzchnia żeliwna zapewnia:

• stabilne prowadzenie materiału,
• dużą sztywność konstrukcji,
• ograniczenie drgań,
• trwałość podczas regularnej pracy,
• odpowiednie podparcie zespołu tnącego.

Żeliwny blat należy regularnie oczyszczać z pyłu, żywicy i pozostałości kleju. Warto również zabezpieczać go odpowiednim środkiem antykorozyjnym niezawierającym silikonu.

Rozszerzenia powierzchni roboczej

Z prawej strony stołu znajduje się rozszerzenie o wymiarach około:

800 × 400 mm

Z tyłu zamontowano dodatkowy stół o wymiarach około:

500 × 310 mm

Rozszerzenia zapewniają lepsze podparcie:

• szerokich płyt,
• długich desek,
• ciężkich formatek,
• materiału wychodzącego za tarczę.

Wszystkie elementy powierzchni roboczej powinny zostać dokładnie wypoziomowane względem stołu głównego.

Jednofazowy silnik 2,4 kW

JET JTSS-1600-M jest wersją przeznaczoną do zasilania jednofazowego 230 V.

Najważniejsze parametry silnika:

• zasilanie: 230 V / 50 Hz,
• liczba faz: 1,
• moc pobierana: około 3,1 kW w cyklu S6 40%,
• moc wyjściowa: 2,4 kW w trybie S1,
• prąd odniesienia: około 15,8 A,
• zalecane zabezpieczenie: 16 A,
• zalecany przewód: H07RN-F 3 × 2,5 mm².

Zasilanie jednofazowe umożliwia użytkowanie pilarki w warsztacie, w którym nie ma instalacji 400 V. Ze względu na duży prąd silnika maszyna powinna korzystać z prawidłowo przygotowanego, uziemionego i najlepiej wydzielonego obwodu 230 V.

Należy unikać długich przedłużaczy oraz przewodów o zbyt małym przekroju. Spadki napięcia mogą utrudniać rozruch, powodować nagrzewanie instalacji i ograniczać moc dostępną podczas cięcia.

Różnica pomiędzy JTSS-1600-M a JTSS-1600-T

Obie wersje oferują taki sam zakres cięcia, stół formatowy, podcinak i wyposażenie robocze.

Najważniejszą różnicą jest układ zasilania i moc silnika:

• JTSS-1600-M: 230 V, jedna faza, moc wyjściowa 2,4 kW,
• JTSS-1600-T: 400 V, trzy fazy, moc wyjściowa 3,0 kW.

Wersja 230 V będzie odpowiednia do warsztatu bez przyłącza trójfazowego. Przy częstym cięciu grubego drewna, intensywnej produkcji i większym obciążeniu wersja 400 V zapewnia większą rezerwę mocy.

Wyłącznik awaryjny i zabezpieczenia

Panel sterowania jest umieszczony w łatwo dostępnym miejscu.

Maszyna została wyposażona w:

• przycisk uruchamiania,
• przycisk wyłączania,
• wyłącznik awaryjny,
• zabezpieczenie przeciążeniowe,
• zabezpieczenie przed samoczynnym rozruchem po zaniku napięcia,
• wyłącznik krańcowy przy dostępie do zespołu tarcz.

Po powrocie zasilania pilarka nie powinna samoczynnie rozpocząć pracy. Konieczne jest ponowne świadome uruchomienie jej przez operatora.

Odciąganie pyłu znad i spod tarczy

Główny króciec odciągowy ma średnicę:

100 mm

Osłona tarczy jest połączona z układem odciągowym dodatkowym przewodem, dzięki czemu pył może być odbierany zarówno spod stołu, jak i bezpośrednio znad miejsca cięcia.

Zalecane parametry odciągu:

• przepływ powietrza około 565 m³/h,
• podciśnienie około 800 Pa,
• prędkość powietrza około 20 m/s.

Odciąg należy uruchomić przed rozpoczęciem cięcia.

Przewody powinny być możliwie krótkie, szczelne, odporne na zapłon oraz prawidłowo uziemione.

Klin rozszczepiający i osłona tarczy

Klin rozszczepiający ogranicza zaciskanie się materiału za tarczą i pomaga zmniejszyć ryzyko odrzutu.

Jego grubość musi być prawidłowo dobrana do korpusu tarczy i szerokości rzazu. Odległość pomiędzy klinem a zębami tarczy nie powinna przekraczać wartości określonych dla bezpiecznego użytkowania maszyny.

Osłona tarczy powinna pozostawać zamontowana podczas wszystkich standardowych cięć przelotowych. Należy ustawić ją możliwie blisko górnej powierzchni materiału.

Najważniejsze zalety JET JTSS-1600-M

• profesjonalna pilarka formatowa zasilana napięciem 230 V,
• zintegrowany podcinak,
• tarcza główna o średnicy do 315 mm,
• wysokość cięcia do 100 mm,
• pochylenie tarczy do 45°,
• stół formatowy 1600 × 270 mm,
• maksymalna długość cięcia około 1350 mm,
• szerokość cięcia wzdłużnego do 1220 mm,
• stół poprzeczny 680 × 580 mm,
• teleskopowa przykładnica do 2200 mm,
• docisk obrabianego materiału,
• rolka wspomagająca prowadzenie dużych płyt,
• żeliwny stół główny,
• boczne i tylne rozszerzenie powierzchni,
• osobna regulacja wysokości i kąta tarczy,
• jednofazowy silnik o mocy wyjściowej 2,4 kW,
• wyłącznik awaryjny,
• odciąganie pyłu znad i spod tarczy,
• stabilna konstrukcja przeznaczona do regularnej pracy.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka formatowa JET JTSS-1600-M,
• aluminiowy stół przesuwny 1600 × 270 mm,
• prowadzenie i podstawa stołu przesuwnego,
• dwie nogi podporowe wózka,
• stół poprzeczny 680 × 580 mm,
• ramię teleskopowe,
• rolka stołu poprzecznego,
• teleskopowa przykładnica poprzeczna,
• przestawny ogranicznik długości,
• docisk materiału,
• przykładnica wzdłużna,
• prowadnica przykładnicy wzdłużnej,
• prowadnica kątowa,
• rozszerzenie boczne stołu,
• tylne rozszerzenie stołu,
• tarcza główna z uzębieniem z węglika spiekanego,
• tarcza podcinająca 90 × 20 mm,
• klin rozszczepiający,
• osłona tarczy,
• przewód odciągowy osłony,
• główny króciec odciągowy,
• popychacz,
• koła ręczne do regulacji tarczy,
• trzpień blokujący wrzeciono,
• klucze do wymiany tarcz,
• komplet narzędzi montażowych,
• elementy mocujące,
• instrukcja użytkowania,
• wykaz części zamiennych.

Dane techniczne

Producent: JET

Model: JTSS-1600-M

Numer producenta: 10000044M

Rodzaj maszyny: pilarka formatowa z podcinakiem

Zasilanie: 230 V / 50 Hz

Liczba faz: 1

Moc pobierana: około 3,1 kW / S6 40%

Moc wyjściowa: 2,4 kW / S1

Prąd odniesienia: około 15,8 A

Zalecane zabezpieczenie: 16 A

Zalecany przewód: H07RN-F 3 × 2,5 mm²

Średnica tarczy głównej: 250–315 mm

Średnica otworu tarczy głównej: 30 mm

Prędkość tarczy głównej: około 4700 obr./min

Średnica podcinaka: 90 mm

Średnica otworu podcinaka: 20 mm

Prędkość podcinaka: około 8700 obr./min

Maksymalna wysokość cięcia przy 90°: 100 mm

Maksymalna wysokość cięcia przy 45°: 80 mm

Zakres pochylenia tarczy: 0–45°

Maksymalna szerokość cięcia wzdłużnego: 1220 mm

Wymiary stołu głównego: 800 × 385 mm

Wymiary prawego rozszerzenia: około 800 × 400 mm

Wymiary tylnego rozszerzenia: około 500 × 310 mm

Wymiary stołu przesuwnego: 1600 × 270 mm

Maksymalny przesuw wózka: około 1600 mm

Maksymalna długość cięcia: około 1350 mm

Wymiary stołu poprzecznego: 680 × 580 mm

Długość przykładnicy poprzecznej: 1200–2200 mm

Średnica króćca odciągowego: 100 mm

Zalecany przepływ odciągu: około 565 m³/h

Zalecane podciśnienie: około 800 Pa

Poziom ciśnienia akustycznego bez obciążenia: około 84,4 dB(A)

Poziom ciśnienia akustycznego podczas pracy: około 90,2 dB(A)

Wymiary maszyny: około 1600 × 2000 × 1150 mm

Orientacyjna przestrzeń robocza po rozłożeniu: około 1750 × 3000 × 1200 mm

Masa netto: około 250 kg

EAN: 7612375537017

Bezpieczna praca

Przed uruchomieniem należy sprawdzić:

• stan tarczy głównej i podcinaka,
• prawidłowe dokręcenie obu tarcz,
• właściwy kierunek obrotów,
• ustawienie klina rozszczepiającego,
• zamocowanie osłony,
• regulację podcinaka,
• zablokowanie kąta i wysokości tarczy,
• płynność pracy wózka,
• ustawienie prowadnic,
• podłączenie odciągu,
• brak gwoździ, wkrętów i innych ciał obcych w materiale.

Podczas pracy należy:

• stosować okulary ochronne,
• używać ochronników słuchu,
• chronić drogi oddechowe,
• prowadzić materiał płynnym ruchem,
• stosować popychacz przy wąskich elementach,
• podpierać duże płyty,
• korzystać z docisku przy cięciu poprzecznym,
• stać poza przewidywaną linią odrzutu,
• poczekać na osiągnięcie pełnych obrotów przed rozpoczęciem cięcia.

Nie wolno:

• wykonywać cięcia swobodnego bez prowadnicy,
• wkładać dłoni w linię tarczy,
• cofać materiału przy pracującym zespole tnącym,
• ciąć kilku luźnych elementów jednocześnie,
• prowadzić okrągłego materiału bez odpowiedniego przyrządu,
• używać uszkodzonych tarcz,
• stosować tarcz HSS,
• pracować bez klina i osłony przy standardowych cięciach,
• wykonywać regulacji przy podłączonym zasilaniu.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą tarczy należy:

1. Wyłączyć maszynę.
2. Nacisnąć wyłącznik awaryjny.
3. Odłączyć pilarkę od zasilania.
4. Poczekać na całkowite zatrzymanie tarcz.
5. Zabezpieczyć urządzenie przed przypadkowym uruchomieniem.

Regularnie należy:

• usuwać pył i wióry z wnętrza maszyny,
• czyścić żeliwny stół,
• kontrolować stan tarczy głównej,
• sprawdzać podcinak,
• oczyszczać króciec i przewody odciągowe,
• kontrolować ustawienie klina rozszczepiającego,
• sprawdzać płynność przesuwania wózka,
• kontrolować blokady przykładnic,
• sprawdzać przewód zasilający,
• testować działanie wyłącznika awaryjnego,
• zabezpieczać żeliwo przed korozją.

Prowadnice wózka powinny pozostawać czyste. Nie należy nakładać na nie dużej ilości smaru, ponieważ wiąże on pył i może utrudniać prawidłowe przesuwanie stołu.

FAQ – najczęściej zadawane pytania

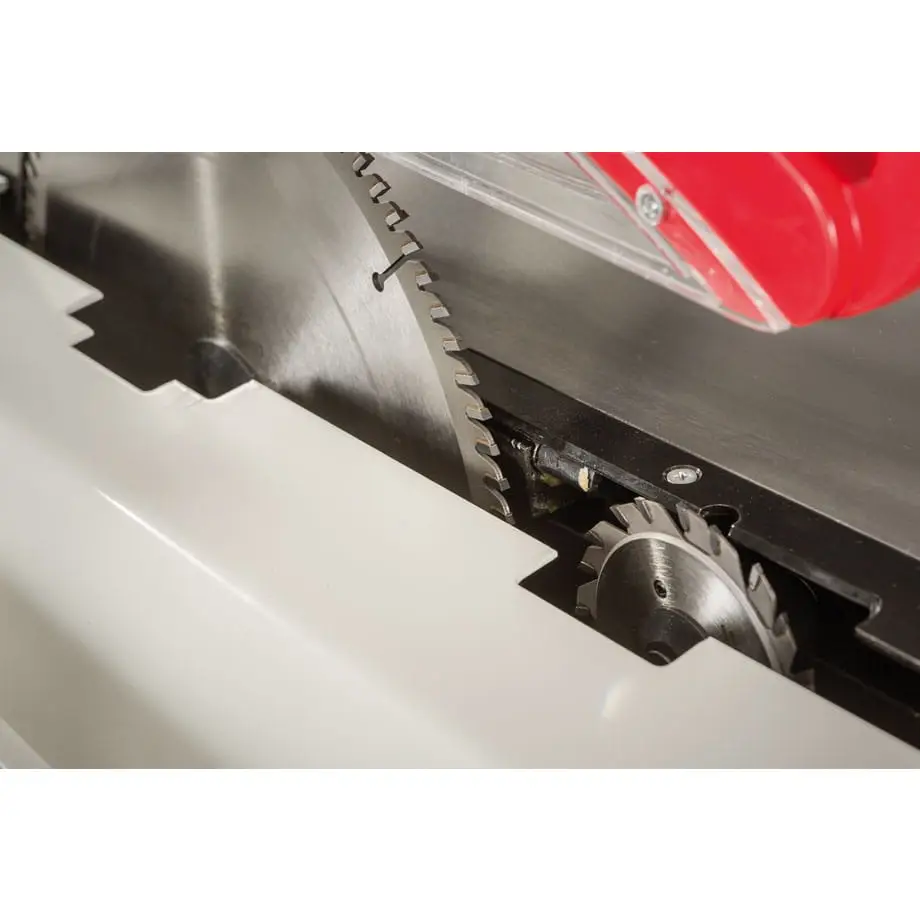

Czy JET JTSS-1600-M ma podcinak?

Tak. Maszyna jest wyposażona w regulowaną tarczę podcinającą Ø90 mm.

Czy podcinak ma oddzielny silnik?

Nie. Podcinak jest napędzany przez główny silnik pilarki.

Jaka jest maksymalna średnica tarczy głównej?

315 mm.

Jaka jest maksymalna wysokość cięcia?

100 mm przy ustawieniu 90° oraz 80 mm przy pochyleniu 45°.

Jak długi jest wózek formatowy?

1600 mm.

Jaka jest maksymalna długość cięcia?

Około 1350 mm przy użyciu układu poprzecznego.

Jaka jest maksymalna szerokość cięcia wzdłużnego?

1220 mm.

Czy pilarka nadaje się do płyt laminowanych?

Tak. Podcinak pomaga ograniczyć wyszczerbienia spodniej powierzchni laminatu.

Czy można ciąć drewno lite?

Tak. Należy dobrać tarczę odpowiednią do gatunku drewna oraz kierunku cięcia.

Czy tarczę można pochylać?

Tak, w zakresie od 0° do 45°.

Jaką moc ma silnik?

Moc wyjściowa wynosi 2,4 kW w trybie pracy ciągłej S1. Moc pobierana w cyklu S6 40% wynosi około 3,1 kW.

Czy maszyna wymaga instalacji 400 V?

Nie. JTSS-1600-M jest wersją jednofazową 230 V.

Jakiego zabezpieczenia wymaga instalacja?

Zalecane zabezpieczenie wynosi 16 A. Ze względu na prąd około 15,8 A wskazany jest odpowiednio przygotowany, wydzielony obwód.

Jaki przewód przedłużający należy stosować?

Zalecany przekrój to 3 × 2,5 mm². Przedłużacz powinien być możliwie krótki i całkowicie rozwinięty.

Czy tarcza główna i podcinak są w zestawie?

Tak, obie tarcze należą do wyposażenia standardowego.

Czy odciąg odbiera pył również znad tarczy?

Tak. Osłona tarczy jest połączona z głównym układem odciągowym.

Jaka jest średnica przyłącza odciągowego?

100 mm.

Ile waży maszyna?

Około 250 kg.
