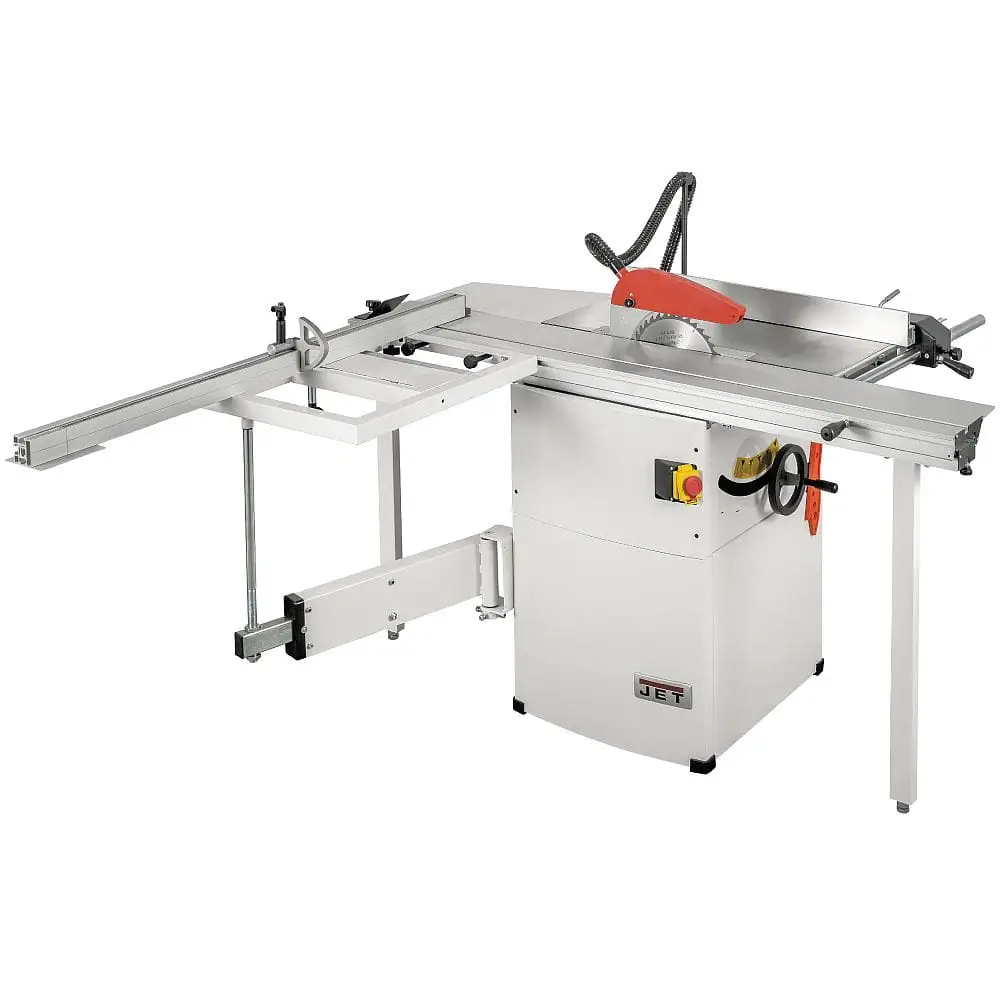

JET JTS-600XL-T – kompaktowa pilarka formatowa do profesjonalnego warsztatu

JET JTS-600XL-T łączy klasyczną pilarkę stołową z aluminiowym wózkiem formatowym, stołem podporowym i teleskopową przykładnicą poprzeczną. Maszyna pozwala wykonywać zarówno powtarzalne cięcia wzdłużne, jak i dokładne docinanie płyt, desek oraz elementów meblowych na określony wymiar.

Model sprawdzi się jako podstawowa pilarka w mniejszej stolarni albo jako dodatkowa maszyna formatowa w większym zakładzie. W porównaniu z pełnowymiarowymi pilarkami panelowymi zajmuje mniej miejsca, zachowując funkcje potrzebne do typowej produkcji mebli, zabudów i elementów z drewna.

JET JTS-600XL-T może być wykorzystywana do:

• rozcinania drewna litego,
• formatowania płyt meblowych,
• cięcia sklejki,
• obróbki MDF i płyt wiórowych,
• docinania desek i kantówek,
• wykonywania cięć poprzecznych,
• wykonywania cięć wzdłużnych,
• cięcia pod kątem,
• przygotowywania boków i frontów meblowych,
• wykonywania elementów ramowych,
• docinania półek, blatów i formatek,
• produkcji krótkich serii powtarzalnych elementów.

Maszyna jest przeznaczona do drewna, materiałów drewnopochodnych oraz odpowiednich twardych tworzyw sztucznych. Nie jest przeznaczona do cięcia metalu.

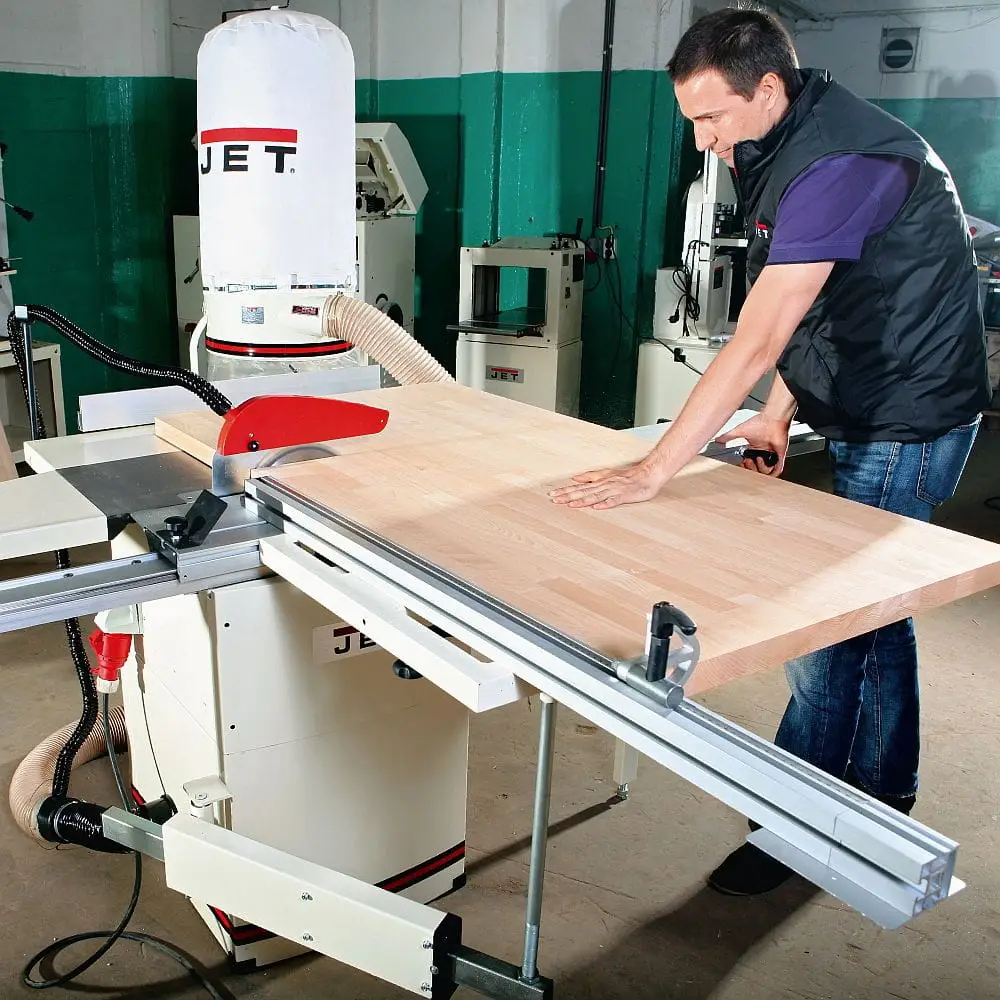

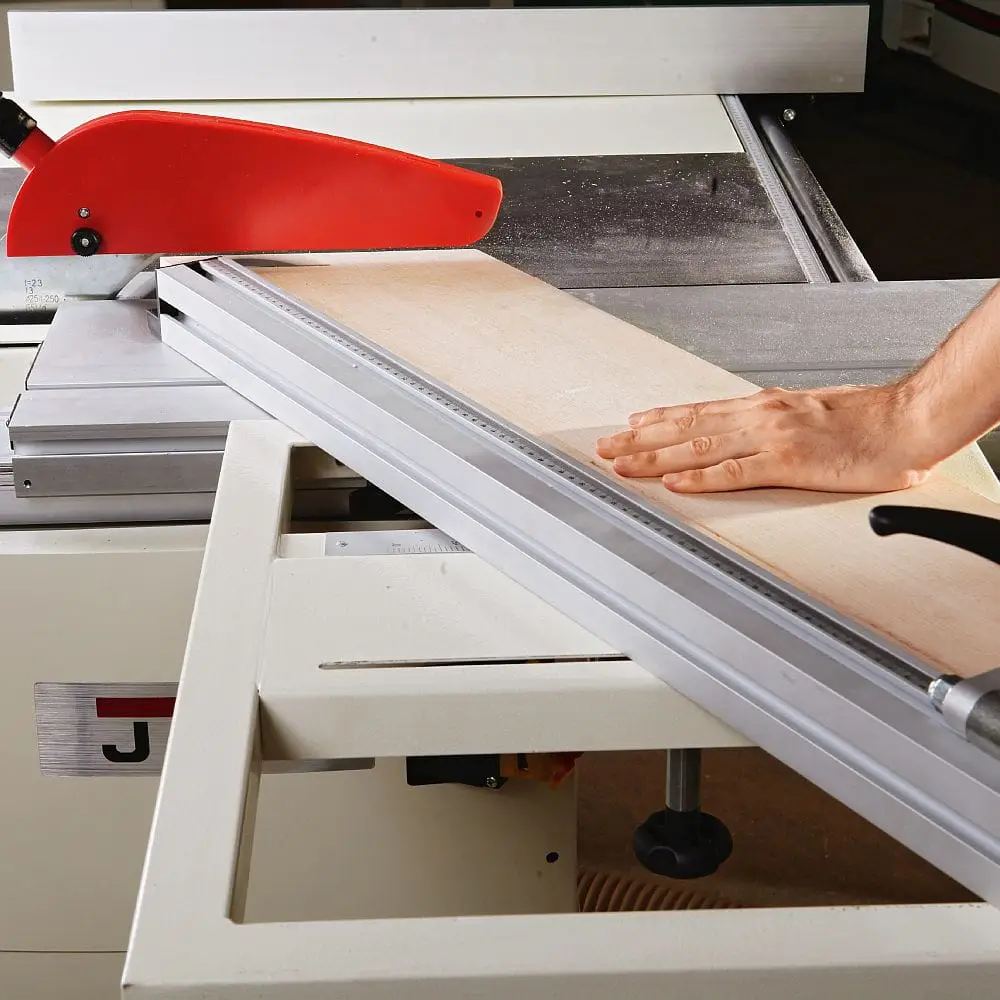

Aluminiowy wózek formatowy 1300 mm

Jednym z najważniejszych elementów JTS-600XL-T jest przesuwny stół formatowy wykonany z ekstrudowanego aluminium.

Wymiary wózka:

1300 × 240 mm

Maksymalna długość cięcia na wózku:

1300 mm

Stół przesuwny zapewnia stabilne prowadzenie materiału względem tarczy, ograniczając konieczność ręcznego przesuwania ciężkiego elementu bezpośrednio po powierzchni stołu głównego.

Wózek sprawdzi się podczas:

• formatowania płyt,
• skracania szerokich elementów,
• prostowania nierównej krawędzi deski,
• wykonywania cięć poprzecznych,
• docinania elementów pod kątem,
• wykonywania powtarzalnych formatek,
• obróbki elementów o dużej powierzchni.

Aluminiowy profil jest anodowany i precyzyjnie obrobiony, dzięki czemu zapewnia odpowiednią sztywność oraz płynny ruch. Wózek można zablokować podczas załadunku materiału oraz podczas wykonywania cięć wzdłużnych.

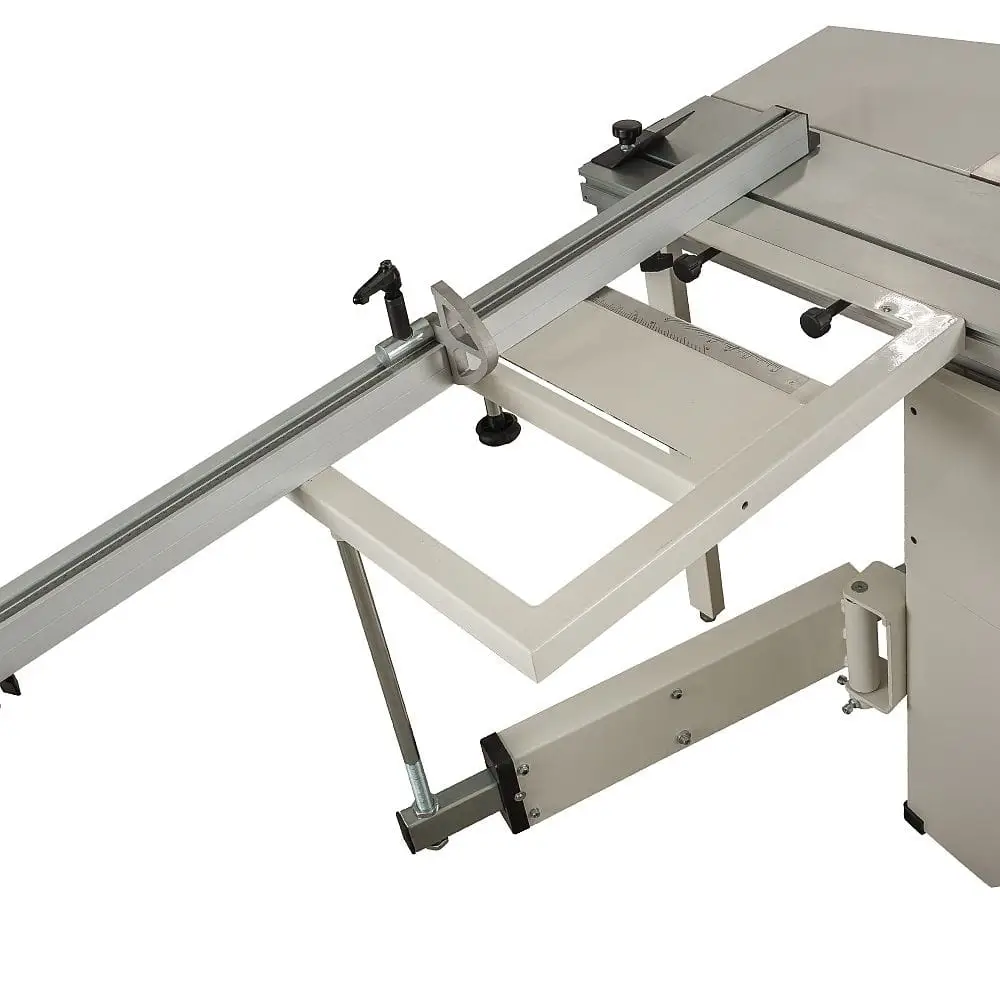

Stół podporowy z ramieniem teleskopowym

W standardowym wyposażeniu znajduje się stół podporowy o wymiarach:

460 × 600 mm

Stół jest zamocowany na teleskopowym ramieniu, które podpiera go podczas przesuwania wózka. Rozwiązanie stabilizuje duże i szerokie elementy znajdujące się po lewej stronie tarczy.

Podpora teleskopowa jest szczególnie przydatna podczas:

• formatowania płyt,
• cięcia szerokich klejonek,
• pracy z długą przykładnicą poprzeczną,
• docinania cięższych elementów,
• cięcia materiału pod kątem,
• samodzielnej obsługi większych formatek.

Wysięgnik można stosunkowo szybko odłączyć, co pozwala ograniczyć przestrzeń zajmowaną przez maszynę, kiedy stół formatowy nie jest potrzebny.

Teleskopowa przykładnica poprzeczna 2200 mm

Pilarka została wyposażona w wysuwaną przykładnicę o długości do:

2200 mm

Przykładnica ma przesuwny ogranicznik długości, który ułatwia wykonywanie serii elementów o jednakowym wymiarze.

Może być wykorzystywana do:

• powtarzalnego skracania desek,
• docinania boków meblowych,
• wykonywania elementów ram,
• przygotowywania poprzeczek,
• cięcia pod kątem,
• ustawiania dokładnego wymiaru gotowego elementu.

Zakres ustawienia przykładnicy pozwala wykonywać cięcia pod kątem od około 45° do 135°. Ograniczniki ułatwiają powrót do najczęściej stosowanych pozycji, ale przed rozpoczęciem bardzo precyzyjnej produkcji warto potwierdzić ustawienie za pomocą dokładnego kątownika oraz cięcia próbnego.

Żeliwny stół główny

Główny stół roboczy ma wymiary:

800 × 350 mm

Został wykonany z masywnego, szlifowanego żeliwa.

Żeliwny stół:

• zapewnia stabilne podparcie obrabianego materiału,
• ogranicza drgania,
• pomaga zachować geometrię maszyny,
• ułatwia płynne przesuwanie desek i płyt,
• zwiększa masę oraz stabilność konstrukcji.

Powierzchnię należy utrzymywać w czystości i zabezpieczać przed korozją. Żywica, klej oraz drobne zabrudzenia mogą zwiększać opór podczas przesuwania elementu.

Boczne i tylne przedłużenie stołu

Powierzchnię roboczą zwiększają dodatkowe stoły:

• przedłużenie prawe: 800 × 270 mm,
• przedłużenie tylne: około 415 × 350 mm.

Prawe rozszerzenie wspiera materiał podczas cięcia wzdłużnego z przykładnicą. Tylne przedłużenie podtrzymuje element po przejściu przez tarczę, ograniczając jego opadanie i zmianę kierunku prowadzenia.

Przy bardzo długich lub ciężkich elementach należy dodatkowo zastosować:

• stojak rolkowy,
• podporę kulkową,
• stół odbiorczy,
• pomoc drugiego operatora.

Podpory należy ustawić dokładnie na wysokości stołu maszyny, aby nie unosiły ani nie opuszczały obrabianego elementu.

Tarcza pilarska Ø250 mm

JET JTS-600XL-T współpracuje z tarczą o parametrach:

• średnica zewnętrzna: 250 mm,
• średnica otworu: 30 mm,
• prędkość obrotowa: 4000 obr./min.

W wyposażeniu standardowym znajduje się tarcza z węglikiem spiekanym przeznaczona do podstawowych prac z drewnem i płytami.

Maksymalna wysokość cięcia wynosi:

• 80 mm przy ustawieniu 90°,
• 54 mm przy ustawieniu 45°.

Duża wysokość cięcia pozwala obrabiać:

• deski,
• kantówki,
• klejonki,
• blaty,
• sklejkę,
• płyty MDF,
• płyty wiórowe,
• elementy konstrukcyjne.

Do maszyny należy stosować tarcze zgodne z wymaganiami producenta oraz normą EN 847-1. Zabronione jest używanie tarcz HSS, tarcz pękniętych, odkształconych lub niedostosowanych do prędkości wrzeciona.

Dobór tarczy do obrabianego materiału

Cięcie wzdłużne drewna

Do szybkiego rozcinania drewna wzdłuż włókien należy stosować tarczę z mniejszą liczbą zębów i dużymi przestrzeniami na odprowadzanie wiórów.

Takie uzębienie sprawdzi się podczas:

• rozcinania desek,
• przygotowywania listew,
• cięcia kantówek,
• obróbki drewna litego,
• szybkiego zbierania dużej ilości materiału.

Cięcie poprzeczne

Do cięcia w poprzek włókien lepiej nadaje się tarcza o większej liczbie zębów, zapewniająca czystszą krawędź i ograniczająca wyrwania.

MDF, sklejka i płyty meblowe

Do materiałów płytowych należy dobrać tarczę przeznaczoną do:

• MDF,
• sklejki,
• płyt wiórowych,
• płyt laminowanych,
• materiałów dwustronnie wykończonych.

Dobrze dobrana tarcza może znacznie poprawić jakość cięcia spodniej krawędzi. Należy jednak pamiętać, że JTS-600XL-T nie ma podcinacza, dlatego nie zastępuje pilarki formatowej wyposażonej w osobną tarczę podcinającą.

Pilarka bez podcinacza

JET JTS-600XL-T nie jest wyposażona w agregat podcinający.

Oznacza to, że podczas cięcia laminowanych płyt jakość dolnej krawędzi zależy przede wszystkim od:

• rodzaju tarczy,
• liczby i geometrii zębów,
• ostrości tarczy,
• wysokości ustawienia,
• stabilnego prowadzenia płyty,
• prawidłowej prędkości posuwu,
• zastosowania płyty podkładowej lub innych technik ograniczających odpryski.

Maszyna dobrze sprawdzi się przy drewnie, sklejce, MDF oraz typowych płytach meblowych, ale przy produkcji wymagającej idealnie czystej krawędzi laminatu po obu stronach trzeba uwzględnić brak podcinacza.

Pochylenie tarczy od 0° do 45°

Agregat pilarki można pochylać w zakresie:

0–45°

Regulacja umożliwia wykonywanie:

• cięć ukośnych,
• fazowania krawędzi,
• połączeń pod kątem,
• elementów ramowych,
• części meblowych,
• klinów i listew.

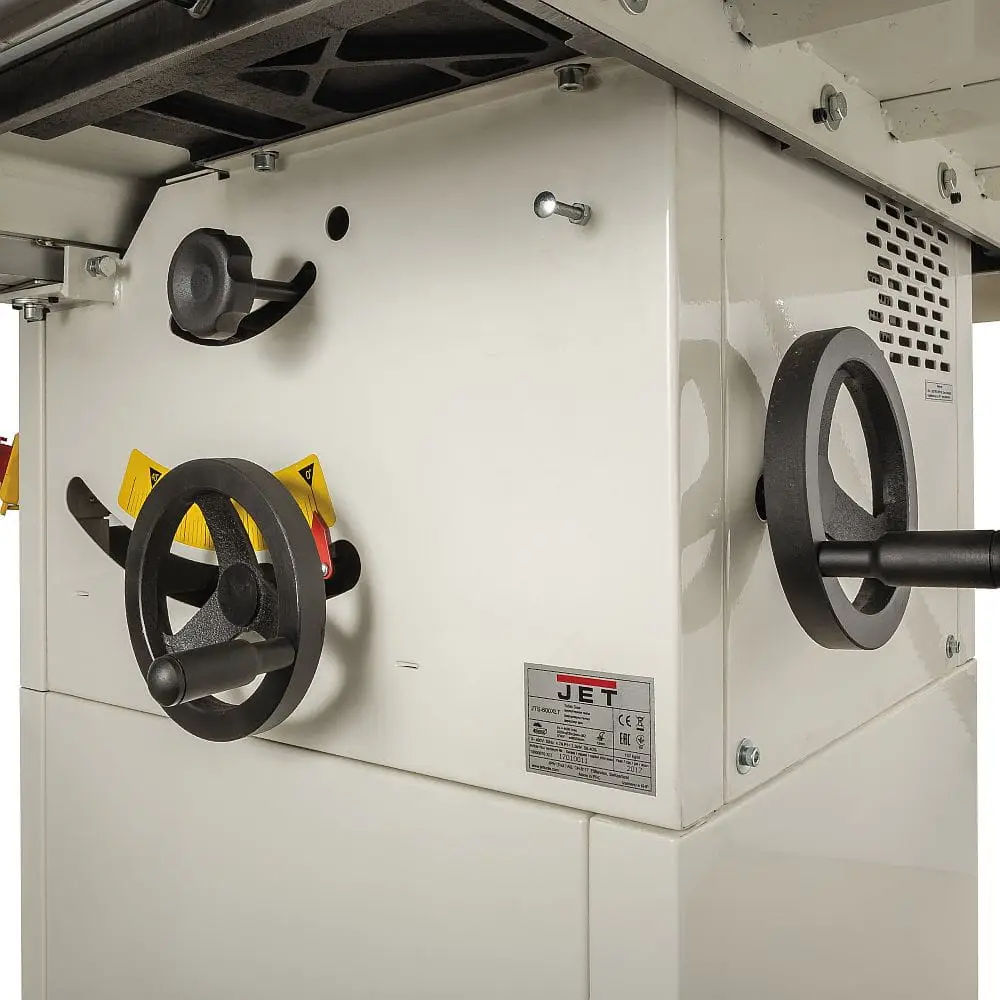

Wysokość i kąt tarczy ustawia się za pomocą dużych żeliwnych kół sterujących. Czytelna skala pozwala wstępnie dobrać pochylenie, natomiast przy bardzo dokładnych pracach ustawienie warto potwierdzić miernikiem cyfrowym lub kątownikiem.

Ograniczniki pozycji 90° i 45° można wyregulować, aby zachować prawidłową geometrię cięcia.

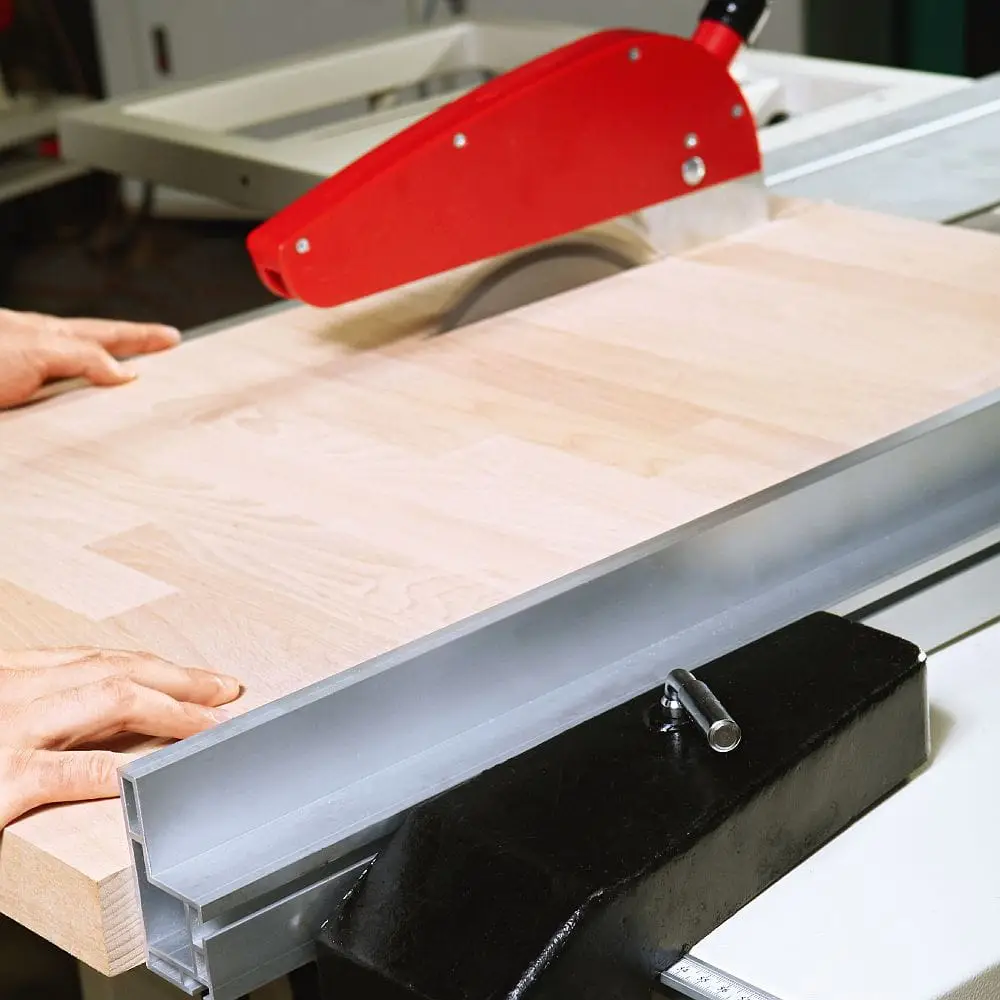

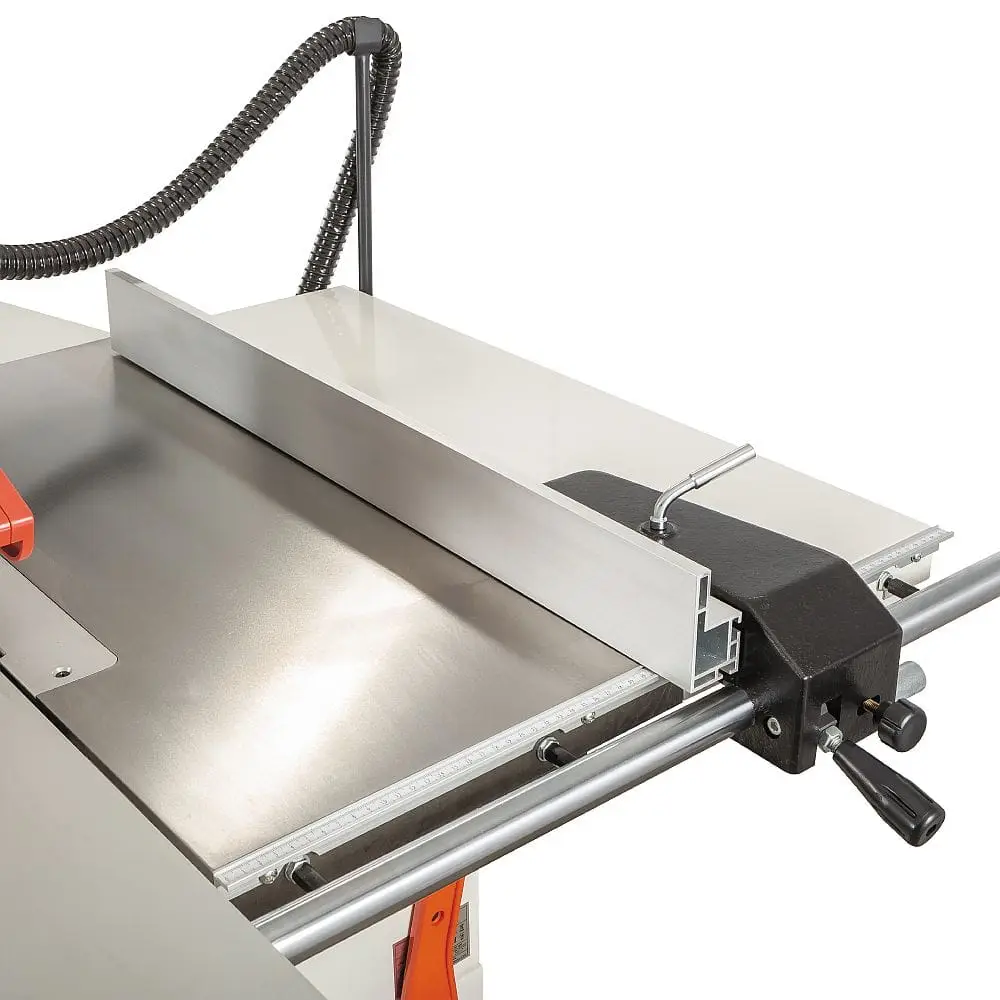

Szerokość cięcia wzdłużnego do 610 mm

Przykładnica równoległa umożliwia cięcie materiału na szerokość do:

610 mm

Pozwala to przygotowywać:

• szerokie deski,
• półki,
• listwy,
• elementy korpusów,
• formatki płytowe,
• powtarzalne części meblowe.

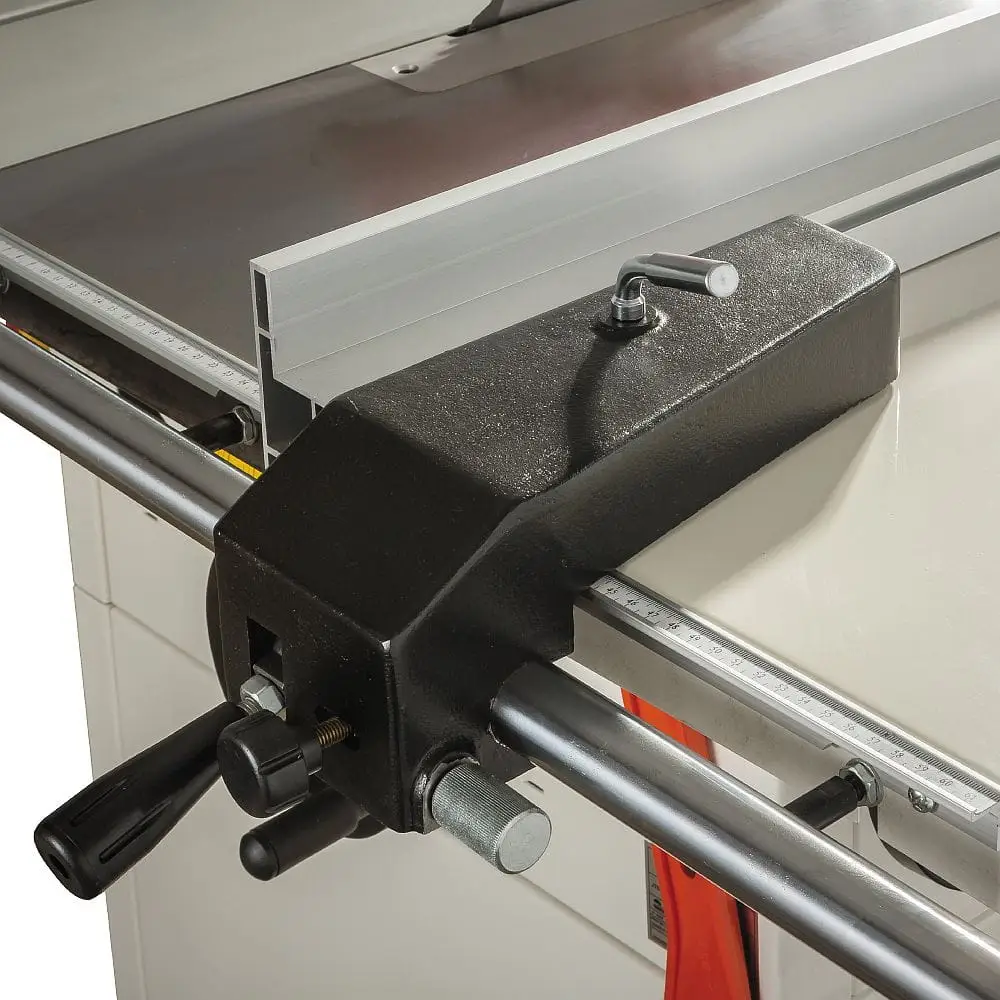

Przykładnica porusza się po stabilnej prowadnicy i ma zintegrowaną mikroregulację. Po zgrubnym ustawieniu wymiaru można dokładnie skorygować jej pozycję, a następnie zablokować przed rozpoczęciem pracy.

Profil przykładnicy można ustawić w pozycji wysokiej lub niskiej. Niska pozycja jest szczególnie przydatna podczas cięcia wąskich elementów oraz pracy z pochyloną tarczą.

Przy materiałach węższych niż 120 mm należy korzystać z popychacza.

Silnik trójfazowy 400 V

JET JTS-600XL-T jest wyposażona w trójfazowy silnik indukcyjny.

Najważniejsze parametry:

• zasilanie: 400 V / 50 Hz / 3 fazy,
• pobór mocy: około 2,5 kW,
• moc wyjściowa: 1,5 kW / 2 HP w trybie S1,
• prąd znamionowy: około 4,7 A,
• zalecane zabezpieczenie: 16 A,
• zalecany przewód: H07RN-F 4 × 1,5 mm².

Silnik trójfazowy zapewnia stabilną pracę podczas regularnego cięcia drewna i materiałów płytowych. Napęd jest odpowiedni do zastosowań warsztatowych, w których maszyna wykonuje powtarzalne cięcia przez dłuższy czas.

Po pierwszym podłączeniu należy sprawdzić właściwy kierunek obrotu wrzeciona. W przypadku nieprawidłowej kolejności faz zmianę powinien wykonać elektryk albo należy użyć odwracacza znajdującego się w odpowiednio wyposażonej wtyczce.

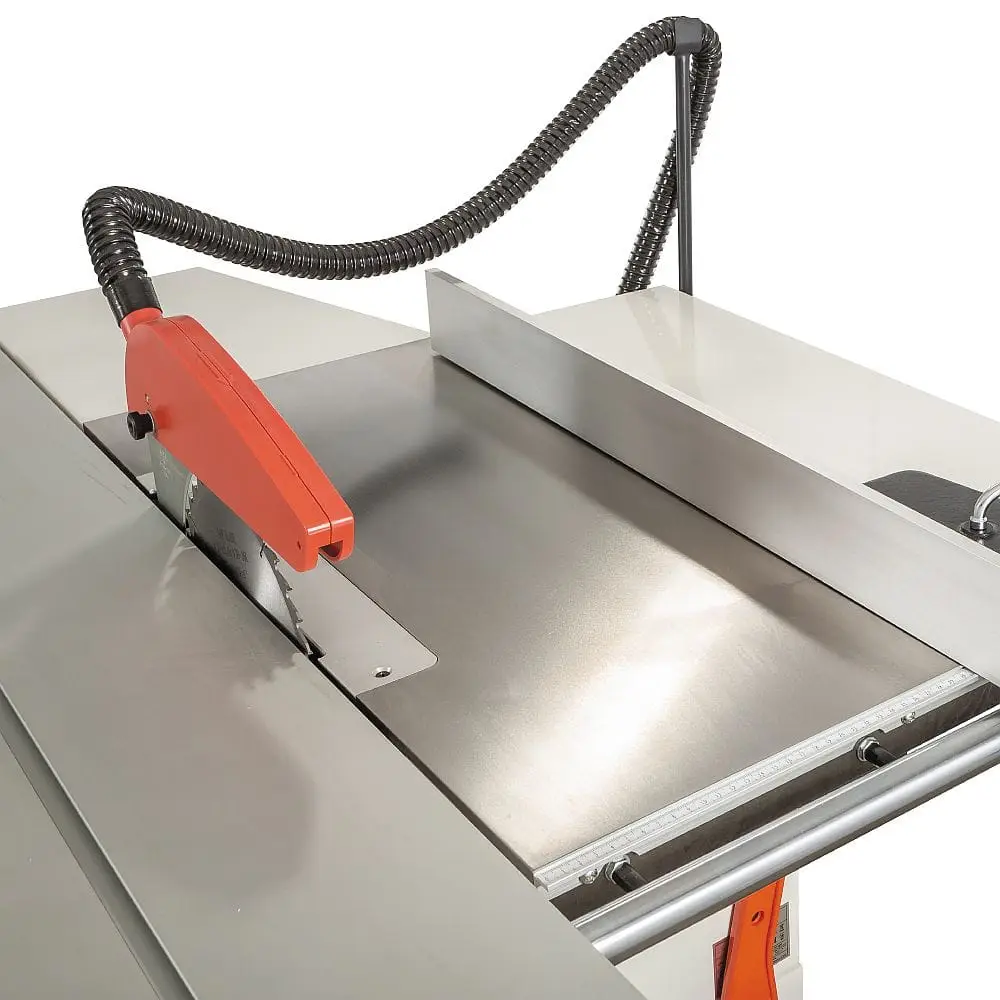

Odciąganie znad i spod tarczy

Pył i trociny są odprowadzane z dwóch stref:

• spod agregatu pilarki,
• z górnej osłony tarczy.

Górna osłona jest połączona przewodem z rozdzielaczem typu Y, który kieruje oba punkty odciągowe do głównego przyłącza.

Średnica króćca:

100 mm

Zalecane minimalne parametry instalacji:

• prędkość powietrza: około 20 m/s,
• przepływ: około 565 m³/h,
• podciśnienie: około 850 Pa.

Przewód odciągowy powinien być:

• możliwie krótki,
• szczelny,
• odporny na zapłon,
• prawidłowo uziemiony,
• pozbawiony ostrych załamań.

Odciąg należy uruchomić przed rozpoczęciem cięcia. Skuteczne usuwanie trocin poprawia widoczność, ogranicza zapychanie dolnej obudowy i zmniejsza ilość pyłu przedostającego się do warsztatu.

Klin rozszczepiający i osłona tarczy

Klin rozszczepiający znajduje się za tarczą i ogranicza zamykanie się rzazu po przejściu zębów przez materiał.

Pomaga zmniejszyć ryzyko:

• zakleszczenia deski,
• odbicia materiału,
• kontaktu tylnej części tarczy z przeciętą krawędzią,
• gwałtownego odrzutu elementu w stronę operatora.

Odległość pomiędzy tarczą i klinem powinna wynosić od około 3 do 8 mm.

Grubość klina musi być:

• większa niż grubość korpusu tarczy,
• mniejsza niż szerokość rzazu.

Osłonę należy opuścić możliwie blisko powierzchni materiału i podłączyć do instalacji odciągowej. Podczas zwykłego cięcia przelotowego klin oraz osłona powinny zawsze pozostawać zamontowane.

Stabilna konstrukcja do małego i średniego warsztatu

Pilarka ma zamkniętą stalową podstawę, masywny stół żeliwny i żeliwny uchwyt agregatu tnącego.

Masa maszyny wynosi około:

157 kg

Duża masa:

• zwiększa stabilność podczas prowadzenia ciężkich płyt,
• ogranicza drgania,
• poprawia płynność pracy wózka,
• pomaga zachować ustawienie przykładnic,
• zmniejsza ryzyko przemieszczania się maszyny.

Orientacyjne wymiary robocze po zamontowaniu wyposażenia wynoszą około:

1650 × 2200 × 1100 mm

Wymiary zależą od ustawienia wysięgnika, teleskopowej przykładnicy oraz stołów dodatkowych. Przed ustawieniem maszyny trzeba pozostawić odpowiednio dużo wolnego miejsca przed tarczą, za nią i z boku wózka formatowego.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka JET JTS-600XL-T,
• zamknięta podstawa,
• żeliwny stół główny,
• boczne przedłużenie stołu,
• tylne przedłużenie stołu,
• aluminiowy wózek formatowy,
• nogi podporowe wózka,
• stół poprzeczny,
• teleskopowe ramię podporowe,
• przykładnica poprzeczna 2200 mm,
• przesuwny ogranicznik długości,
• przykładnica wzdłużna z podwójnym profilem,
• mikroregulacja przykładnicy wzdłużnej,
• tarcza pilarska Ø250 × 30 mm,
• klin rozszczepiający,
• osłona tarczy,
• przewód odciągowy osłony,
• rozdzielacz typu Y,
• element podtrzymujący przewód,
• popychacz,
• narzędzia do obsługi,
• elementy montażowe,
• instrukcja obsługi,
• lista części zamiennych.

Dlaczego warto wybrać JET JTS-600XL-T?

• wózek formatowy o długości 1300 mm,
• możliwość formatowania większych elementów,
• stół podporowy na ramieniu teleskopowym,
• przykładnica poprzeczna 2200 mm,
• ogranicznik do powtarzalnych cięć,
• maksymalna szerokość cięcia 610 mm,
• tarcza Ø250 mm,
• wysokość cięcia do 80 mm,
• wysokość cięcia 54 mm przy 45°,
• pochylenie tarczy od 0° do 45°,
• żeliwny stół główny,
• boczne i tylne przedłużenie stołu,
• aluminiowy anodowany wózek,
• przykładnica wzdłużna z mikroregulacją,
• trójfazowy silnik indukcyjny,
• moc wyjściowa 1,5 kW,
• odciąganie znad i spod tarczy,
• główny króciec Ø100 mm,
• klin rozszczepiający,
• osłona tarczy,
• popychacz w zestawie,
• stabilna konstrukcja o masie około 157 kg,
• kompaktowe rozmiary w porównaniu z dużą pilarką panelową,
• wyposażenie odpowiednie do małego i średniego warsztatu.

Dane techniczne

Producent: JET
Model: JTS-600XL-T
Numer producenta: 10000070XLT
Kod dystrybutora: 121-JTS-600XLT
Rodzaj maszyny: pilarka stołowa z wózkiem formatowym
Przeznaczenie: drewno, sklejka, MDF i płyty drewnopochodne
Zasilanie: 400 V / 50 Hz / 3 fazy
Układ zasilania: 3L/PE
Pobór mocy: około 2,5 kW
Moc wyjściowa: 1,5 kW / 2 HP / S1
Typ silnika: indukcyjny
Prąd znamionowy: około 4,7 A
Zalecane zabezpieczenie: 16 A
Zalecany przewód: H07RN-F 4 × 1,5 mm²
Średnica tarczy: 250 mm
Średnica otworu tarczy: 30 mm
Prędkość obrotowa: 4000 obr./min
Wysokość cięcia przy 90°: 80 mm
Wysokość cięcia przy 45°: 54 mm
Zakres pochylenia tarczy: 0–45°
Maksymalna długość cięcia na wózku: 1300 mm
Maksymalna szerokość cięcia wzdłużnego: 610 mm
Wymiary wózka formatowego: 1300 × 240 mm
Wymiary stołu głównego: 800 × 350 mm
Materiał stołu głównego: żeliwo
Wymiary stołu podporowego: 460 × 600 mm
Długość przykładnicy poprzecznej: do 2200 mm
Przedłużenie prawe: 800 × 270 mm
Przedłużenie tylne: około 415 × 350 mm
Przykładnica wzdłużna: z mikroregulacją
Podcinacz: nie
Klin rozszczepiający: tak
Osłona tarczy: tak
Odciąganie znad tarczy: tak
Odciąganie spod tarczy: tak
Średnica króćca odciągowego: 100 mm
Zalecany przepływ odciągu: około 565 m³/h
Zalecane podciśnienie: około 850 Pa
Zalecana prędkość powietrza: około 20 m/s
Masa: około 157 kg
Orientacyjne wymiary robocze: około 1650 × 2200 × 1100 mm
EAN: 7612375705508

Poziom hałasu

Poziom mocy akustycznej:

• bieg jałowy: około 98,2 dB(A),
• podczas cięcia: około 101,8 dB(A).

Poziom ciśnienia akustycznego na stanowisku:

• bieg jałowy: około 84,2 dB(A),
• podczas cięcia: około 88,5 dB(A).

Rzeczywisty poziom hałasu zależy od rodzaju tarczy, materiału, prędkości posuwu, akustyki pomieszczenia i pracy odciągu. Podczas użytkowania należy stosować odpowiednie ochronniki słuchu.

Wskazówki dotyczące użytkowania

Przed uruchomieniem należy sprawdzić:

• prawidłowe podłączenie instalacji 400 V,
• właściwy kierunek obrotów tarczy,
• stan oraz ostrość tarczy,
• prawidłowe zamocowanie tarczy,
• zgodność tarczy z klinem rozszczepiającym,
• zamontowanie górnej osłony,
• działanie wyłącznika,
• zablokowanie przykładnicy,
• stabilność stołu podporowego,
• prawidłowe podparcie wózka,
• podłączenie odciągu,
• brak gwoździ i innych elementów metalowych w materiale,
• usunięcie kluczy oraz narzędzi ze stołu.

Podczas pracy należy:

• stać poza bezpośrednią linią możliwego odrzutu,
• poczekać na osiągnięcie pełnych obrotów,
• prowadzić materiał płynnie i równomiernie,
• wykonać cięcie jednym ciągłym ruchem,
• używać popychacza przy elementach węższych niż 120 mm,
• podpierać długie i szerokie elementy,
• zawsze korzystać z przykładnicy albo wózka,
• nie wykonywać cięcia „z wolnej ręki”,
• nie usuwać odpadów przy obracającej się tarczy,
• stosować okulary, ochronniki słuchu i ochronę dróg oddechowych.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą tarczy należy:

1. Wyłączyć maszynę.
2. Odłączyć ją od zasilania.
3. Poczekać na całkowite zatrzymanie tarczy.
4. Zabezpieczyć pilarkę przed przypadkowym uruchomieniem.

Po każdej pracy

Należy:

• oczyścić żeliwny stół,
• usunąć trociny z obudowy agregatu,
• sprawdzić drożność króćca odciągowego,
• oczyścić górną osłonę,
• usunąć pył z obudowy silnika,
• skontrolować powierzchnię tarczy,
• sprawdzić działanie przykładnic,
• usunąć zabrudzenia z prowadnic wózka.

Konserwacja stołu formatowego

Prowadnicę wózka należy czyścić co najmniej raz w tygodniu, a przy intensywnej pracy częściej.

Do prowadnic nie należy stosować oleju ani smaru. Lepkie preparaty wiążą pył i mogą utrudnić płynny przesuw stołu.

Kontrola tarczy

Tarcza powinna być:

• ostra,
• prosta,
• czysta,
• pozbawiona pęknięć,
• prawidłowo wyważona,
• dobrana do obrabianego materiału.

Uszkodzoną tarczę należy natychmiast wymienić. Ostrzenie powinno być wykonywane przez wyspecjalizowany serwis.

Kontrola odciągu

Należy codziennie sprawdzać:

• drożność dolnej osłony,
• przewód prowadzący do górnej osłony,
• rozdzielacz typu Y,
• szczelność połączeń,
• skuteczność przepływu.

Nagromadzone kawałki materiału mogą zablokować dolny kanał odciągowy i powinny być usuwane wyłącznie po odłączeniu maszyny od zasilania.

FAQ – najczęściej zadawane pytania

Czy JTS-600XL-T jest pilarką formatową?

Tak. Maszyna ma przesuwny stół, poprzeczny stół podporowy i teleskopową przykładnicę. Nie jest jednak pełnowymiarową pilarką panelową z podcinaczem.

Jaka jest długość cięcia na wózku?

Do 1300 mm w konfiguracji oferowanej na stronie produktu.

Jaką średnicę ma tarcza?

250 mm.

Jaka jest średnica otworu tarczy?

30 mm.

Jaka jest maksymalna wysokość cięcia?

80 mm przy ustawieniu tarczy 90°.

Jaka jest wysokość cięcia przy 45°?

54 mm.

Jaka jest maksymalna szerokość cięcia przy przykładnicy?

610 mm.

Czy pilarka ma podcinacz?

Nie.

Czy można ciąć płyty laminowane?

Tak, po zastosowaniu odpowiedniej tarczy. Brak podcinacza oznacza jednak, że czystość spodniej krawędzi zależy od tarczy i techniki cięcia.

Czy można ciąć MDF i sklejkę?

Tak. Należy dobrać odpowiednią tarczę i podłączyć wydajny odciąg pyłu.

Czy można ciąć drewno lite?

Tak. Do cięcia wzdłużnego warto zastosować tarczę o mniejszej liczbie zębów, a do poprzecznego tarczę z większą liczbą zębów.

Czy maszyna wymaga zasilania 400 V?

Tak. JTS-600XL-T jest wersją trójfazową.

Jaką moc ma silnik?

Pobór mocy wynosi około 2,5 kW, a moc wyjściowa około 1,5 kW w trybie pracy ciągłej S1.

Czy tarcza znajduje się w zestawie?

Tak. W standardowym wyposażeniu znajduje się tarcza Ø250 mm z otworem 30 mm.

Czy stół podporowy znajduje się w zestawie?

Tak. Wysięgnik teleskopowy oraz stół 460 × 600 mm należą do wyposażenia standardowego.

Jak długa jest przykładnica poprzeczna?

Można ją wysunąć do około 2200 mm.

Czy pilarka ma przykładnicę wzdłużną?

Tak. Przykładnica ma szybkie ustawienie i zintegrowaną mikroregulację.

Czy maszyna ma odciąg znad tarczy?

Tak. Górna osłona jest podłączona przewodem do głównego układu odciągowego.

Jaka jest średnica przyłącza odciągowego?

100 mm.

Jak wydajny powinien być odciąg?

Dokumentacja podaje około 565 m³/h przy prędkości powietrza 20 m/s i podciśnieniu około 850 Pa.

Czy można wykonywać cięcia pod kątem?

Tak. Tarcza pochyla się od 0° do 45°, a przykładnicę poprzeczną można ustawiać pod różnymi kątami.

Czy można wykonywać cięcie bez przykładnicy?

Nie. Materiał powinien być zawsze prowadzony przez przykładnicę wzdłużną, poprzeczną albo stół formatowy.

Czy przy wąskich elementach trzeba używać popychacza?

Tak. Producent wymaga użycia popychacza przy elementach węższych niż 120 mm.

Ile waży maszyna?

Około 157 kg.
