Odciąg trocin i pyłu Laguna Tools BFlux 1 750 W 230 V filtr 1 µm

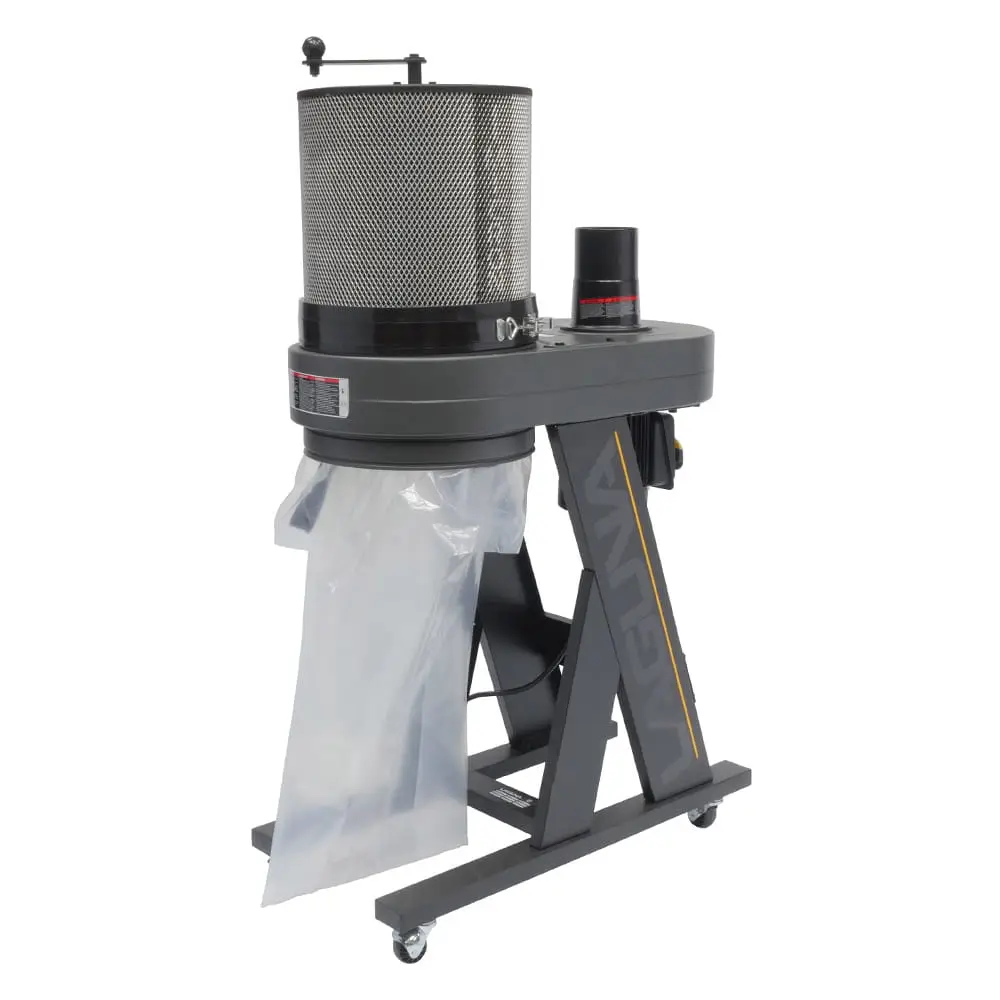

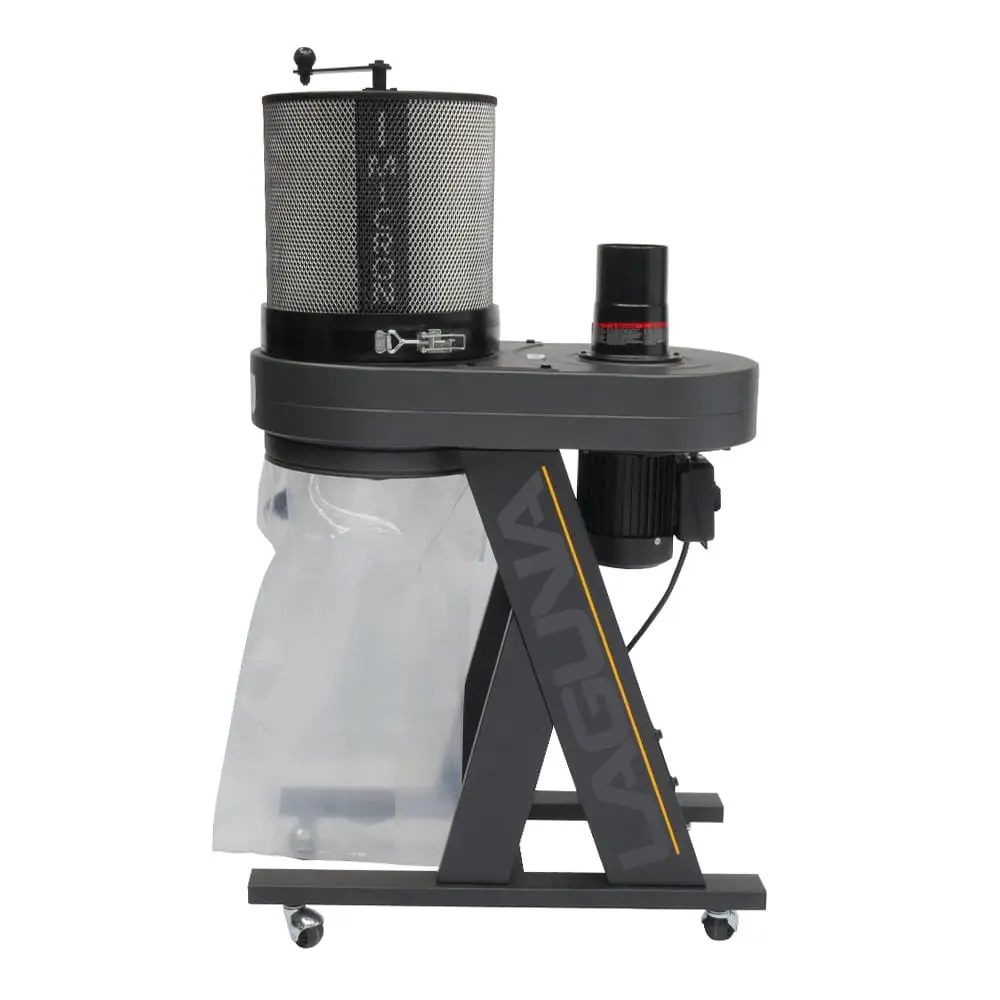

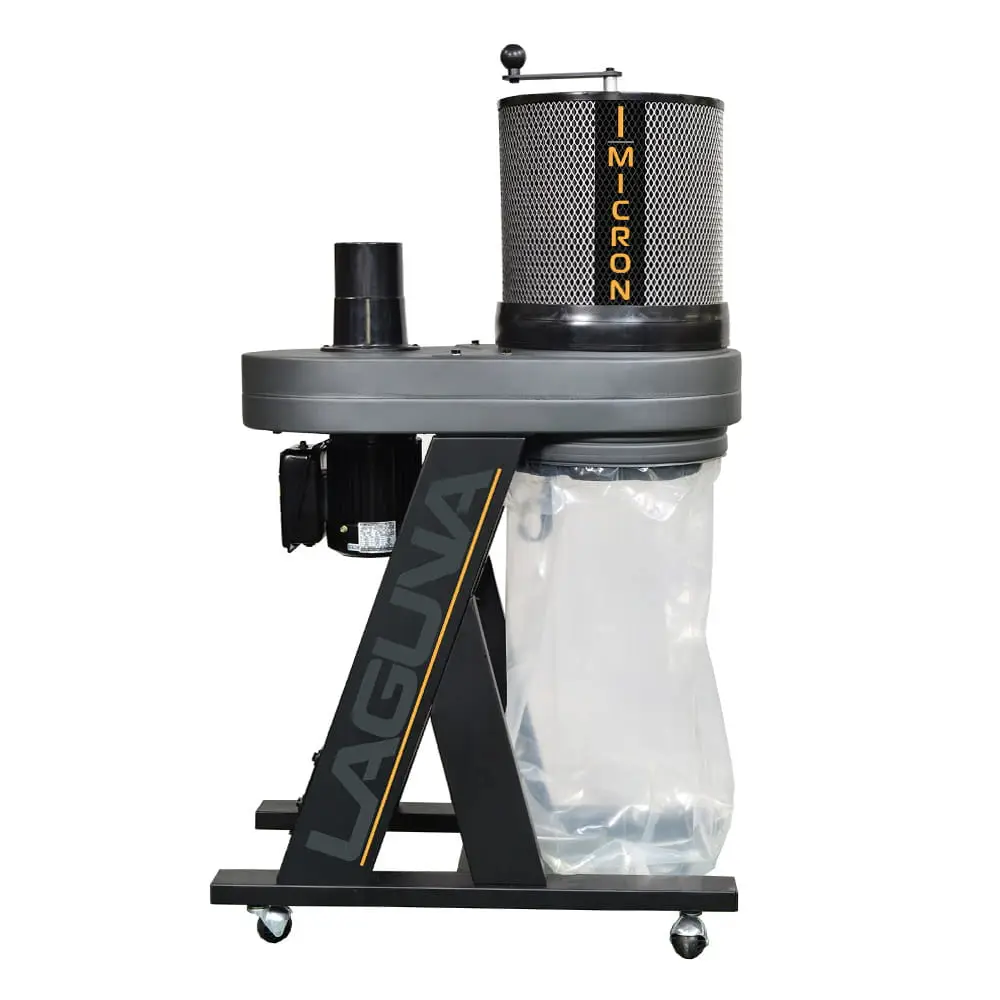

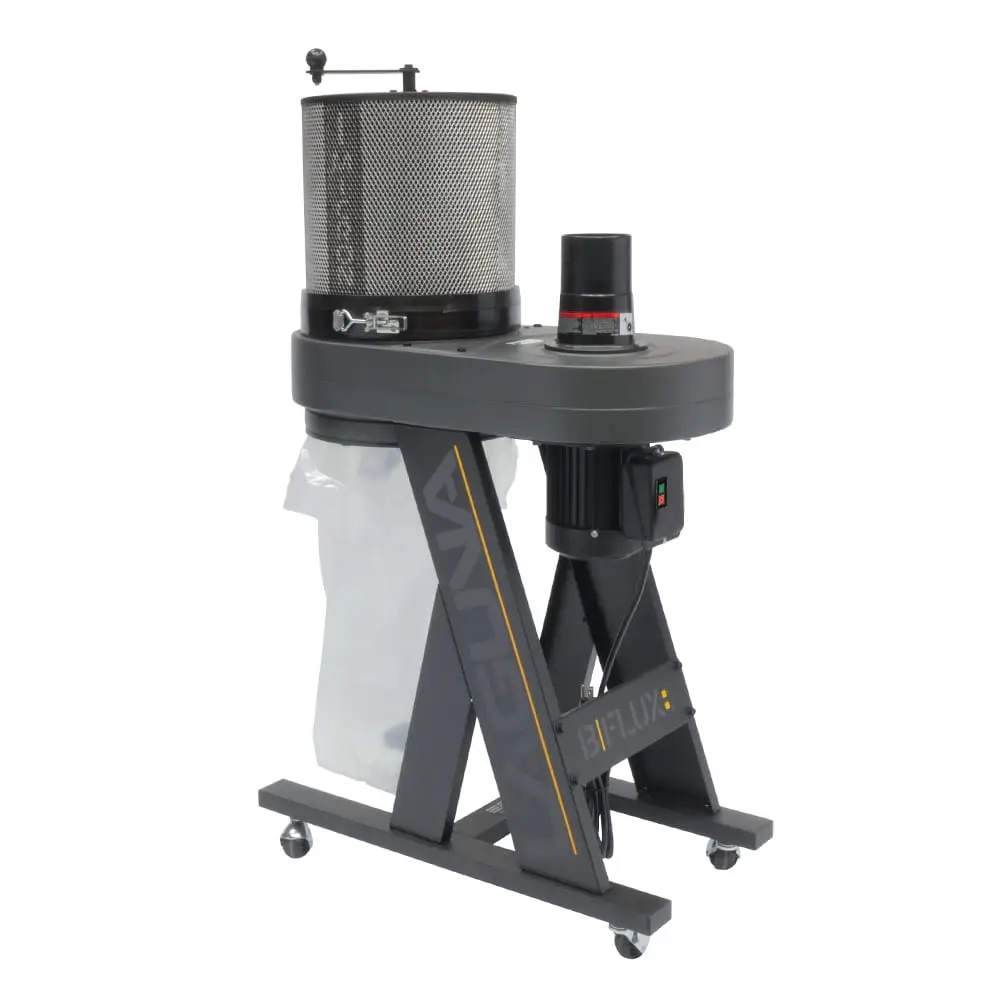

Laguna Tools BFlux 1 – kompaktowy odciąg trocin i pyłu z filtrem 1 µm

Laguna Tools BFlux 1 to mobilne urządzenie odciągowe przeznaczone do odbierania trocin, wiórów i pyłu bezpośrednio z maszyn do obróbki drewna.

Kompaktowa konstrukcja, jednofazowe zasilanie 230 V oraz cztery koła ułatwiają ustawienie odciągu przy aktualnie używanej maszynie. BFlux 1 sprawdzi się szczególnie w mniejszych pracowniach, warsztatach przydomowych oraz zakładach, w których odciąg jest podłączany kolejno do pojedynczych stanowisk.

Urządzenie wyposażono w silnik 750 W, metalowy wentylator, króciec 100 mm oraz plisowany filtr patronowy klasy 1 µm. Worek na odpady jest mocowany za pomocą szybkiego systemu Snap-Band, a obrotowa korba pozwala oczyścić filtr bez jego demontażu.

Odciąganie bezpośrednio ze stanowiska pracy

BFlux 1 przeznaczony jest do odbioru zanieczyszczeń powstających podczas obróbki drewna i materiałów drewnopochodnych.

Może współpracować między innymi z:

• pilarkami taśmowymi,
• mniejszymi pilarkami stołowymi,
• frezarkami stołowymi,
• szlifierkami tarczowymi i taśmowymi,
• niewielkimi grubościówkami,
• strugarkami,
• tokarkami wyposażonymi w odpowiednią osłonę odciągową,
• innymi maszynami z króćcem o odpowiedniej średnicy.

Najlepsze rezultaty uzyskuje się przy podłączeniu odciągu bezpośrednio do jednej maszyny za pomocą możliwie krótkiego i prostego przewodu o średnicy 100 mm.

Przed podłączeniem trzeba porównać wymagany przepływ powietrza maszyny z parametrami BFlux 1. Urządzenie nie jest przeznaczone do rozbudowanych instalacji centralnych ani jednoczesnej obsługi kilku maszyn wymagających dużego przepływu.

Wydajność nominalna 884 m³/h

Wydajność przepływu powietrza mierzona metodą tradycyjną wynosi:

884 m³/h

Europejska instrukcja podaje również bardziej praktyczną wartość, mierzoną w warunkach zbliżonych do rzeczywistej instalacji:

748 m³/h

Różnica wynika z oporów powodowanych przez filtr, przewód, połączenia oraz konstrukcję urządzenia.

Wartość 748 m³/h pozwala bardziej realistycznie ocenić możliwość współpracy z konkretną maszyną. Rzeczywista wydajność może dodatkowo zmniejszyć się przez:

• długi przewód elastyczny,
• zastosowanie redukcji średnicy,
• ostre kolana,
• nieszczelne połączenia,
• zabrudzony filtr,
• przepełniony worek,
• osadzenie trocin wewnątrz przewodu.

Dlatego przewód odciągowy powinien być możliwie krótki, szczelny i prowadzony bez zbędnych załamań.

Maksymalne podciśnienie 1215 Pa

Maksymalne podciśnienie urządzenia wynosi około:

1215 Pa

BFlux 1 jest odciągiem wysokoprzepływowym przeznaczonym przede wszystkim do transportowania trocin i pyłu przez przewód 100 mm.

Nie jest odpowiednikiem odkurzacza warsztatowego o wysokim podciśnieniu. Nie powinien być podłączany do bardzo cienkich przewodów, końcówek odkurzaczowych ani elektronarzędzi wymagających niewielkiego przepływu, ale dużego podciśnienia.

Do szlifierek ręcznych, frezarek górnowrzecionowych i zagłębiarek z króćcami 27–50 mm lepszy może być odkurzacz przemysłowy lub odciąg wysokociśnieniowy.

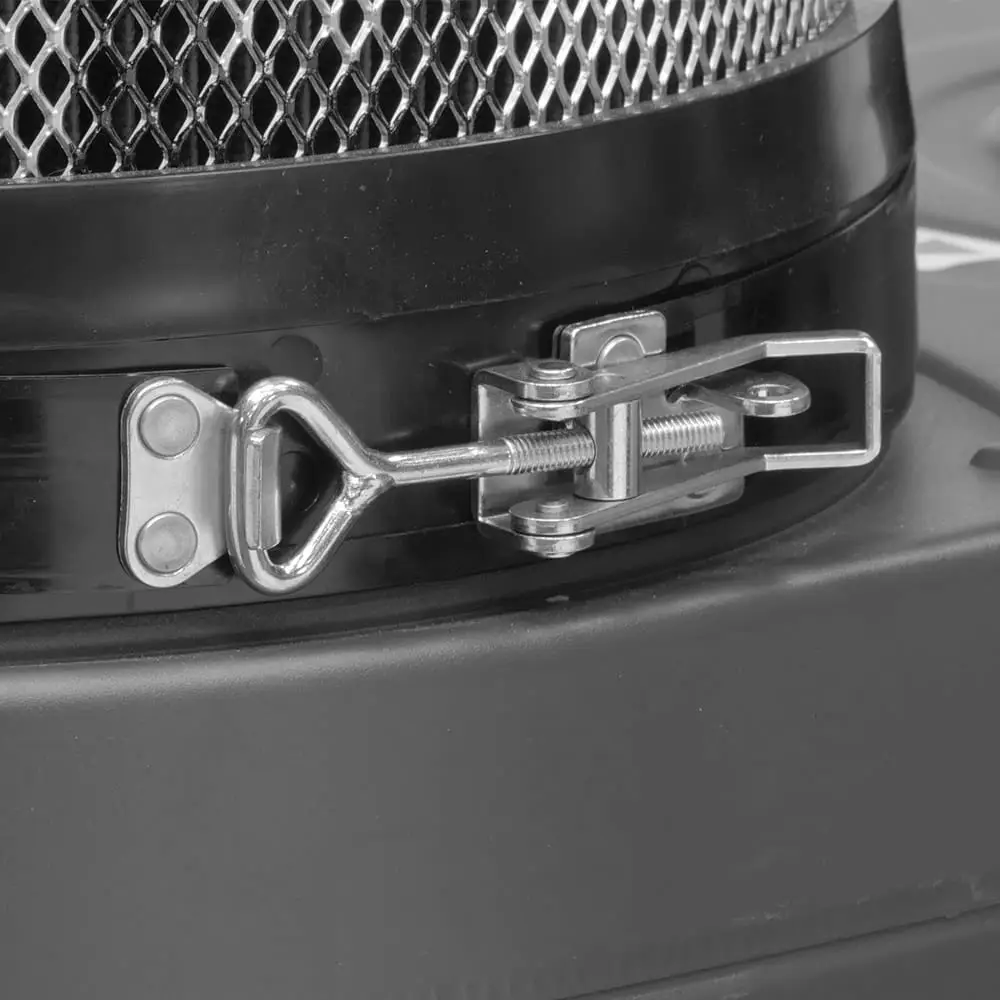

Filtr patronowy klasy 1 µm

W standardowym wyposażeniu znajduje się plisowany filtr patronowy klasy:

1 µm

Powierzchnia materiału filtracyjnego wynosi:

1,6 m²

Duża powierzchnia plis pozwala zatrzymywać drobny pył przy zachowaniu możliwie wysokiego przepływu powietrza.

Wymiary wkładu filtracyjnego wynoszą około:

• średnica: 360 mm,
• wysokość: 300 mm.

Filtr patronowy zapewnia znacznie lepszą filtrację niż tradycyjny worek tekstylny przeznaczony wyłącznie do zatrzymywania większych cząstek.

Urządzenie nadal powinno pracować w dobrze wentylowanym pomieszczeniu. Podczas obróbki MDF-u, płyt wiórowych, sklejki i drewna egzotycznego zalecane jest również stosowanie odpowiedniej ochrony dróg oddechowych.

Korba do szybkiego czyszczenia filtra

Wewnątrz wkładu filtracyjnego znajduje się mechanizm czyszczący uruchamiany ręczną korbą.

Obrót korby wprawia w ruch wewnętrzne łopatki, które usuwają pył osadzony pomiędzy plisami. Zanieczyszczenia opadają następnie do dolnego worka.

System pozwala:

• oczyścić filtr bez jego zdejmowania,
• szybciej przywrócić przepływ powietrza,
• ograniczyć zatykanie wkładu,
• wydłużyć okres pomiędzy dokładnym czyszczeniem,
• zachować bardziej stabilną wydajność odciągu.

Korby nie należy obracać podczas pracy wentylatora. Przed czyszczeniem urządzenie powinno zostać wyłączone, a wirnik całkowicie zatrzymany.

Kilka spokojnych obrotów wykonanych przed rozpoczęciem pracy lub po jej zakończeniu zazwyczaj wystarcza do strząśnięcia luźnego pyłu.

Worek mocowany systemem Snap-Band

Dolny worek na trociny jest mocowany za pomocą opatentowanego systemu Snap-Band.

Elastyczna taśma mocująca:

• przyspiesza montaż worka,
• ułatwia jego prawidłowe uszczelnienie,
• eliminuje niewygodne zapinanie klasycznej stalowej obejmy,
• skraca czas opróżniania urządzenia,
• pomaga utrzymać worek w odpowiednim położeniu.

Płaski wymiar worka wynosi:

600 × 900 mm

W standardowym zestawie znajdują się dwa plastikowe worki na odpady.

Worek należy opróżnić zanim trociny dotrą do górnego króćca lub zaczną ograniczać przepływ powietrza. Przepełniony worek zmniejsza wydajność i może powodować przedostawanie się większej ilości pyłu do filtra.

Metalowy wentylator 230 mm

BFlux 1 wykorzystuje metalowy wentylator o średnicy około:

230 mm

Metalowa konstrukcja zapewnia większą odporność na uderzenia niewielkich wiórów niż wirniki wykonane z lekkiego tworzywa.

Urządzenie jest przeznaczone wyłącznie do zanieczyszczeń powstających przy obróbce drewna. Do przewodu nie mogą trafiać:

• gwoździe,
• wkręty,
• zszywki,
• kamienie,
• kawałki metalu,
• rozżarzone cząstki,
• iskry.

Kontakt metalowego przedmiotu z wirnikiem może uszkodzić urządzenie i doprowadzić do powstania iskry wewnątrz mieszaniny pyłu drzewnego.

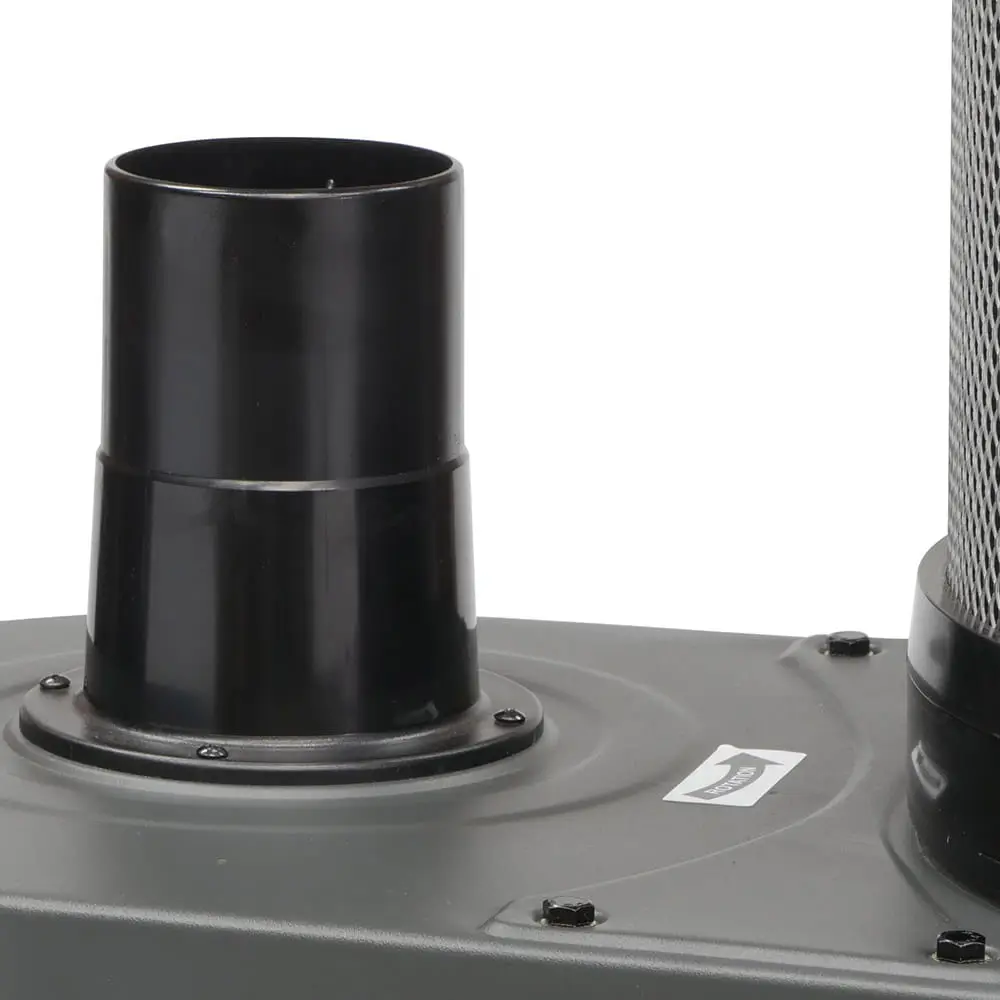

Króciec odciągowy 100 mm

Urządzenie ma jeden króciec wlotowy o średnicy:

100 mm

Podczas montażu zespół wentylatora można ustawić w taki sposób, aby króciec był skierowany:

• w górę,
• w dół.

Pozwala to dopasować przebieg przewodu do ustawienia maszyny i organizacji stanowiska.

Pełna średnica 100 mm powinna być zachowana na możliwie dużej długości instalacji. Każda redukcja ogranicza przepływ powietrza i może pogorszyć odbiór cięższych trocin.

Połączenia należy uszczelnić, a przewód zabezpieczyć odpowiednimi opaskami.

Jednostopniowa konstrukcja odciągu

BFlux 1 jest klasycznym odciągiem jednostopniowym.

Trociny i pył przechodzą przez wentylator, a następnie trafiają do worka oraz wkładu filtracyjnego. Urządzenie nie ma osobnego separatora cyklonowego oddzielającego większe odpady przed wirnikiem.

Zaletami takiej konstrukcji są:

• kompaktowe wymiary,
• niewielka masa,
• prosta obsługa,
• łatwe przemieszczanie,
• niższa cena niż w przypadku dużego odciągu cyklonowego.

Przy intensywnym odbiorze dużej ilości wiórów można zastosować zewnętrzny separator ustawiony przed BFlux 1. Separator ograniczy ilość odpadów trafiających przez wirnik i zmniejszy częstotliwość opróżniania worka.

Dodatkowy separator zwiększa jednak opór instalacji, dlatego powinien mieć króćce 100 mm i możliwie prostą konstrukcję.

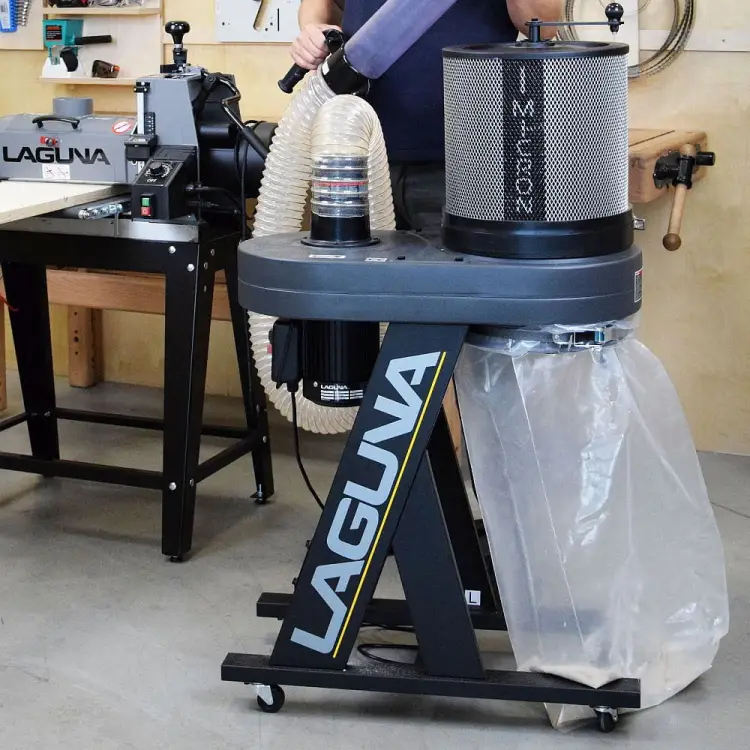

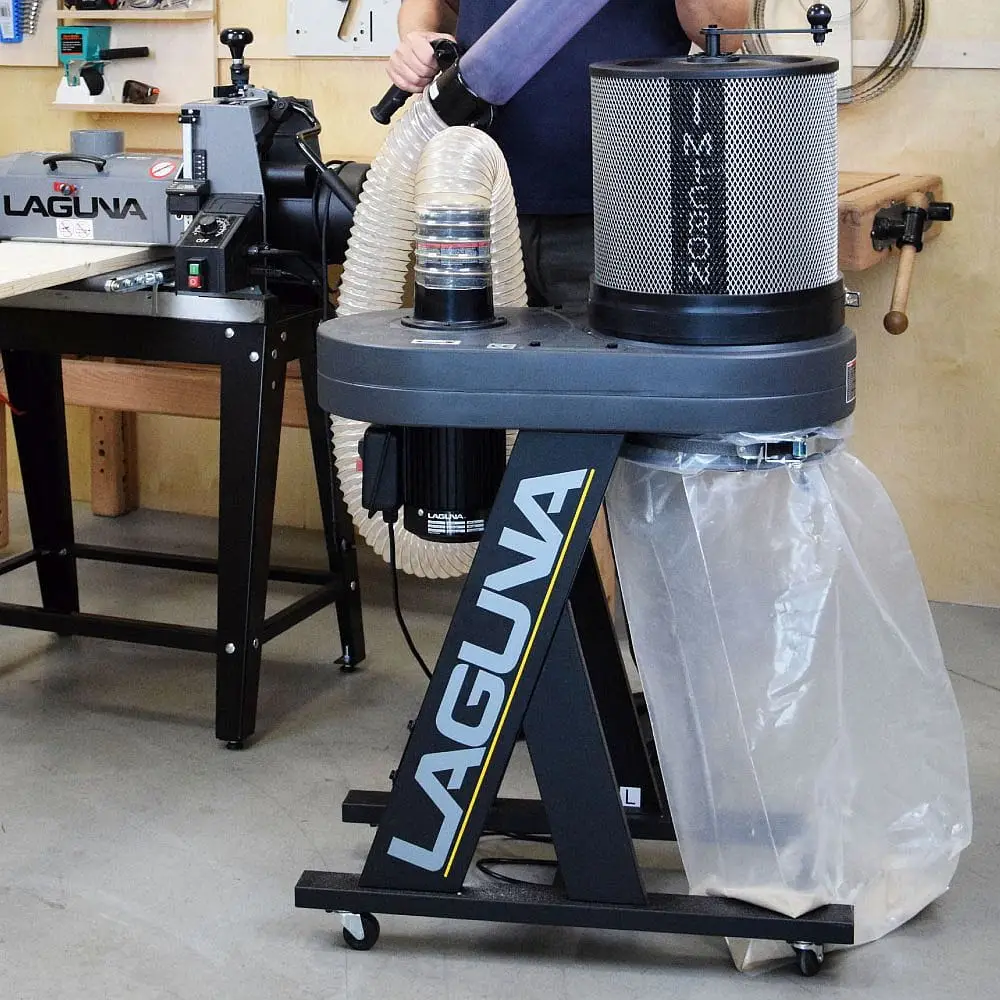

Do jednego stanowiska roboczego

BFlux 1 najlepiej sprawdza się jako mobilny odciąg podłączany do jednej maszyny w danym momencie.

Dzięki niewielkim wymiarom można ustawić go przy:

• pilarce,
• szlifierce stacjonarnej,
• frezarce stołowej,
• pilarce taśmowej,
• niewielkiej strugarce.

Urządzenie nie jest przeznaczone do jednoczesnej obsługi rozbudowanej sieci przewodów ani kilku otwartych zasuw.

Przy planowaniu stałej instalacji trzeba uwzględnić opory przewodów oraz zapotrzebowanie każdej maszyny. Modele wymagające przepływu wyższego niż rzeczywiste 748 m³/h powinny współpracować z mocniejszym odciągiem.

BFlux 1 a szlifierki walcowe

Szlifierki walcowe generują dużą ilość bardzo drobnego pyłu i często wymagają wysokiego przepływu powietrza.

Przykładowo maszyna wymagająca co najmniej 1000 m³/h nie powinna być traktowana jako właściwe zastosowanie dla BFlux 1, którego wydajność w warunkach rzeczywistych wynosi około 748 m³/h.

Przed zakupem należy zawsze sprawdzić minimalną wydajność odciągu podaną w instrukcji szlifierki.

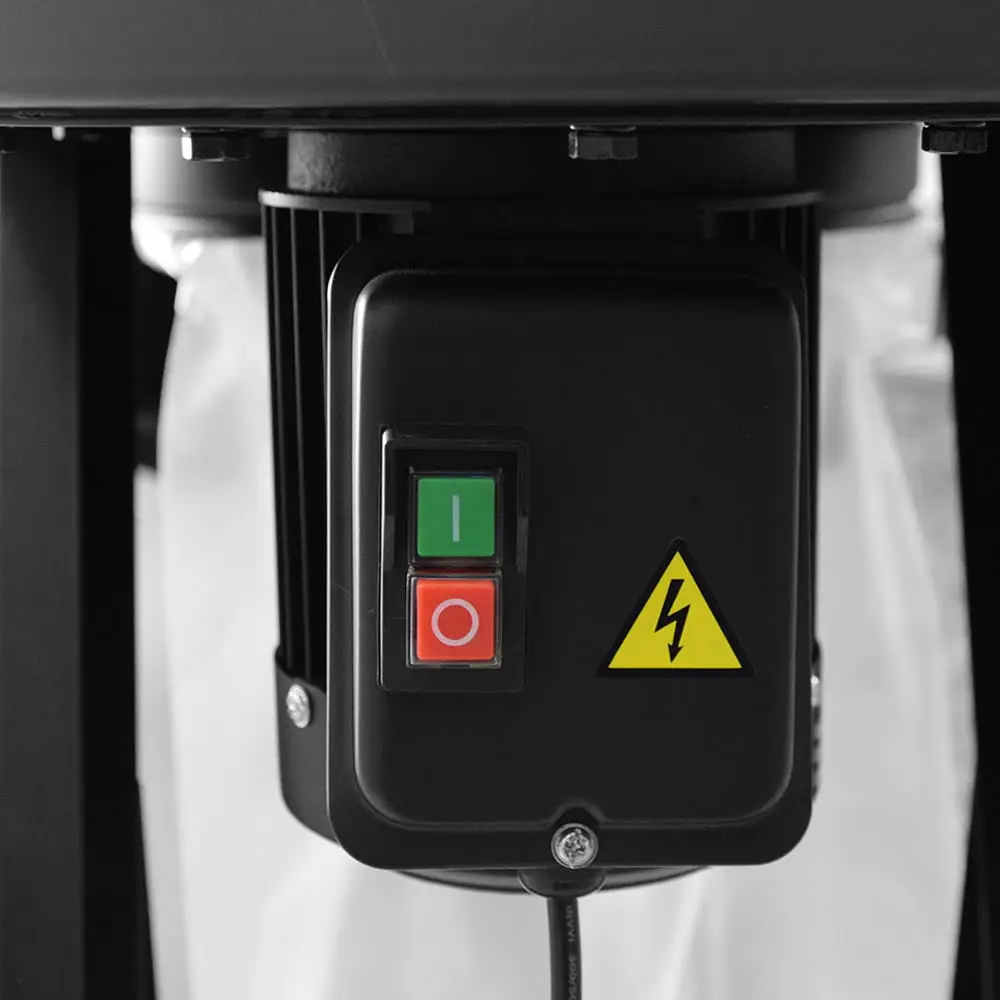

Zasilanie jednofazowe 230 V

Urządzenie jest zasilane napięciem:

230 V / 50 Hz / 1 faza

Silnik ma moc:

750 W – 1 HP

BFlux 1 może być podłączony do prawidłowo uziemionej instalacji jednofazowej 230 V.

Producent zaleca obwód zabezpieczony wyłącznikiem:

C16 A

Instalacja powinna być sprawna i dostosowana do uruchamiania silników elektrycznych. Nie należy korzystać z uszkodzonych, cienkich ani zwiniętych przedłużaczy.

Przed czyszczeniem filtra, opróżnianiem worka lub wykonywaniem prac konserwacyjnych urządzenie trzeba odłączyć od zasilania.

Poziom hałasu 76 dB(A)

Deklarowany poziom hałasu wynosi:

76 dB(A) z odległości 3 m

Rzeczywisty poziom w warsztacie może zależeć od:

• akustyki pomieszczenia,
• długości i rodzaju przewodu,
• zabrudzenia filtra,
• ilości transportowanych trocin,
• ustawienia przy ścianie,
• hałasu podłączonej maszyny.

Podczas dłuższej pracy zalecana jest ochrona słuchu, szczególnie gdy odciąg działa jednocześnie z pilarką, frezarką lub szlifierką.

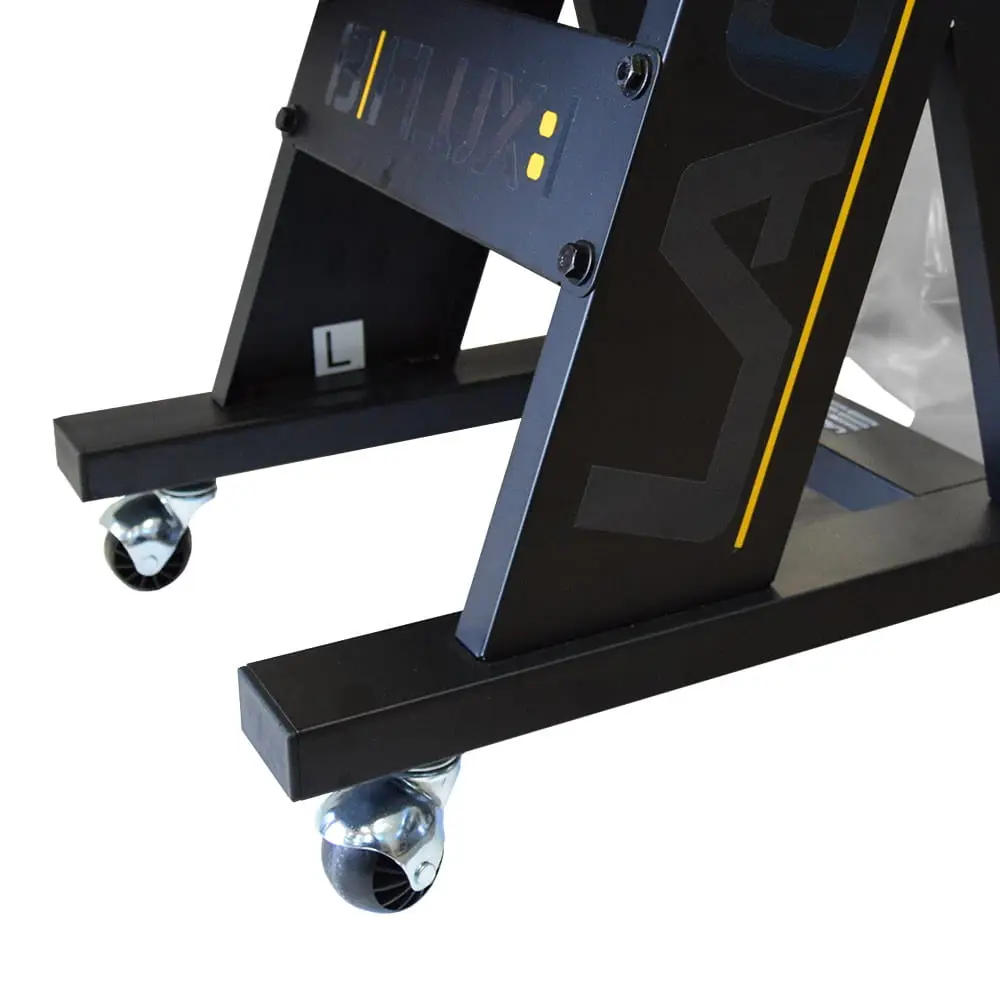

Mobilna konstrukcja

Masa urządzenia wynosi około:

32 kg

Konstrukcja została osadzona na czterech kołach, dzięki czemu odciąg można przemieszczać pomiędzy stanowiskami.

Mobilność sprawdzi się szczególnie w mniejszych warsztatach, w których:

• maszyny są używane naprzemiennie,
• brakuje miejsca na stałą instalację,
• przewód odciągowy powinien pozostać krótki,
• układ stanowisk jest regularnie zmieniany.

Przed uruchomieniem urządzenie należy ustawić na równym i stabilnym podłożu.

Kompaktowe wymiary

Wymiary zmontowanego BFlux 1 wynoszą około:

737 × 381 × 1270 mm

Wąska konstrukcja pozwala ustawić urządzenie przy ścianie, obok maszyny lub w niewielkiej przestrzeni pomiędzy stanowiskami.

Pomimo kompaktowych rozmiarów należy zachować dostęp do:

• worka na odpady,
• korby czyszczącej,
• włącznika,
• przewodu zasilającego,
• wkładu filtracyjnego.

Czym BFlux 1 różni się od oczyszczacza powietrza?

BFlux 1 odbiera pył i trociny bezpośrednio z króćca maszyny. Jego zadaniem jest przechwycenie zanieczyszczeń zanim rozprzestrzenią się po warsztacie.

Oczyszczacz powietrza pracuje inaczej – filtruje pył, który zdążył już unieść się w pomieszczeniu.

Najskuteczniejszy system ochrony warsztatu może składać się z:

• odciągu podłączonego bezpośrednio do maszyny,
• oczyszczacza filtrującego powietrze w pomieszczeniu,
• właściwej wentylacji,
• indywidualnej ochrony dróg oddechowych.

BFlux 1 nie zastępuje oczyszczacza powietrza ani maski przeciwpyłowej.

Zawartość zestawu

W komplecie znajdują się:

• odciąg Laguna Tools BFlux 1,
• silnik z metalowym wentylatorem,
• filtr patronowy klasy 1 µm,
• mechanizm czyszczenia filtra z korbą,
• worek filtracyjny i elementy mocujące,
• dwa plastikowe worki na odpady,
• system mocowania Snap-Band,
• podstawa z kołami,
• elementy montażowe.

Przewód odciągowy 100 mm, opaski, redukcje, zasuwy i zewnętrzny separator nie należą do wyposażenia standardowego.

Dlaczego warto wybrać Laguna Tools BFlux 1?

• kompaktowy odciąg do mniejszych warsztatów,
• jednofazowe zasilanie 230 V,
• silnik 750 W,
• wydajność nominalna 884 m³/h,
• realistyczna wydajność około 748 m³/h,
• maksymalne podciśnienie około 1215 Pa,
• króciec wlotowy 100 mm,
• możliwość skierowania króćca w górę lub w dół,
• metalowy wentylator o średnicy 230 mm,
• filtr patronowy klasy 1 µm,
• powierzchnia filtra 1,6 m²,
• ręczny system oczyszczania filtra,
• szybkie mocowanie worka Snap-Band,
• niski poziom hałasu jak na tę klasę urządzenia,
• mobilna konstrukcja,
• masa tylko 32 kg,
• dwa worki na odpady w zestawie,
• dostępny wymienny wkład filtracyjny.

Dane techniczne

• Producent: Laguna Tools
• Model: BFlux 1
• Oficjalne oznaczenie: B|Flux 1
• Kod produktu: 151-BFlux1
• EAN: 8591761043822
• Rodzaj urządzenia: jednostopniowy odciąg trocin i pyłu
• Zastosowanie: pył, trociny i wióry z obróbki drewna
• Zasilanie: 230 V / 50 Hz / 1 faza
• Moc silnika: 750 W / 1 HP
• Zalecane zabezpieczenie: C16 A
• Wydajność metodą tradycyjną: 884 m³/h
• Wydajność w warunkach rzeczywistych: 748 m³/h
• Maksymalne podciśnienie: około 1215 Pa
• Średnica wentylatora: 230 mm
• Materiał wentylatora: metal
• Liczba króćców wlotowych: 1
• Średnica króćca: 100 mm
• Położenie króćca: możliwość ustawienia w górę lub w dół
• Rodzaj filtra: plisowany filtr patronowy
• Klasa filtra: 1 µm
• Skuteczność według instrukcji europejskiej: 99,7% przy 1 µm
• Powierzchnia filtracyjna: 1,6 m²
• Wymiary filtra: Ø360 × 300 mm
• Czyszczenie filtra: ręczna korba z wewnętrznymi łopatkami
• Wymiary worka na odpady: 600 × 900 mm
• Mocowanie worka: Snap-Band
• Liczba worków na odpady w zestawie: 2
• Poziom hałasu: 76 dB(A) z odległości 3 m
• Wymiary urządzenia: około 737 × 381 × 1270 mm
• Masa netto: 32 kg
• Masa transportowa: 35 kg
• Koła transportowe: tak
• Pilot zdalnego sterowania: nie
• Separator cyklonowy: nie

Wskazówki dotyczące użytkowania

Przed rozpoczęciem pracy należy:

• sprawdzić szczelność worka,
• skontrolować zamocowanie filtra,
• podłączyć przewód 100 mm,
• zabezpieczyć przewód opaską,
• sprawdzić drożność instalacji,
• ustawić urządzenie na równym podłożu,
• porównać wydajność odciągu z wymaganiami maszyny.

Odciąg najlepiej uruchomić przed włączeniem maszyny stolarskiej. Po zakończeniu obróbki warto pozostawić go włączonego przez kilka sekund, aby przewód został oczyszczony z pozostałych trocin.

Nie wolno zasysać:

• gorącego popiołu,
• iskier,
• niedopałków,
• cieczy,
• paliw i rozpuszczalników,
• metalu,
• kamieni,
• pyłu budowlanego,
• gipsu i cementu,
• materiałów zawierających azbest,
• odpadów łatwopalnych lub wybuchowych.

Konserwacja

Regularna obsługa pozwala zachować prawidłowy przepływ powietrza.

Po zakończeniu pracy warto:

• wyłączyć urządzenie,
• poczekać na zatrzymanie wentylatora,
• kilkukrotnie obrócić korbę czyszczącą,
• sprawdzić poziom napełnienia worka,
• skontrolować przewód odciągowy,
• sprawdzić szczelność połączeń.

Okresowo należy:

• dokładnie oczyścić filtr,
• sprawdzić stan plis,
• wymienić uszkodzony worek,
• oczyścić wentylator po odłączeniu zasilania,
• sprawdzić mocowanie kół,
• skontrolować przewód i wtyczkę,
• usunąć osady z wnętrza króćca.

Do czyszczenia filtra nie należy używać metod mogących uszkodzić materiał filtracyjny. Uszkodzony, rozdarty lub trwale zatkany wkład trzeba wymienić.

FAQ – najczęściej zadawane pytania

Do czego przeznaczony jest Laguna BFlux 1?

Do odbierania trocin, wiórów i pyłu bezpośrednio z maszyn do obróbki drewna.

Czy BFlux 1 jest odciągiem cyklonowym?

Nie. Jest to kompaktowy odciąg jednostopniowy z workiem na odpady i filtrem patronowym.

Czy jest to oczyszczacz powietrza?

Nie. Odciąg należy podłączyć przewodem bezpośrednio do maszyny. Nie zastępuje sufitowego oczyszczacza powietrza.

Jaką moc ma silnik?

Silnik ma moc 750 W, czyli około 1 HP.

Czy urządzenie jest zasilane napięciem 230 V?

Tak. Jest to wersja jednofazowa 230 V.

Jaka jest wydajność odciągu?

Wydajność mierzona metodą tradycyjną wynosi 884 m³/h. Instrukcja podaje również wartość rzeczywistą około 748 m³/h.

Którą wartość wydajności brać pod uwagę?

Do oceny współpracy z maszyną najlepiej przyjąć bardziej konserwatywną wartość 748 m³/h.

Jaka jest średnica króćca?

Króciec ma średnicę 100 mm.

Czy króciec może być skierowany do góry?

Tak. Podczas montażu zespół można ustawić z króćcem skierowanym w górę albo w dół.

Jaki filtr znajduje się w zestawie?

Plisowany filtr patronowy klasy 1 µm o powierzchni 1,6 m².

Czy jest to filtr HEPA?

Nie należy przedstawiać go jako filtra HEPA. Producent określa go jako filtr patronowy klasy 1 µm.

Jak czyści się filtr?

Za pomocą ręcznej korby uruchamiającej łopatki znajdujące się wewnątrz wkładu.

Czy filtr trzeba zdejmować do codziennego czyszczenia?

Nie. Podstawowe czyszczenie wykonuje się korbą bez demontażu wkładu.

Ile worków znajduje się w zestawie?

W komplecie znajdują się dwa plastikowe worki na odpady.

Co oznacza Snap-Band?

Jest to szybki system mocowania worka, który zastępuje klasyczną, niewygodną stalową obejmę.

Czy urządzenie nadaje się do pilarki taśmowej?

Tak, pod warunkiem że zapotrzebowanie pilarki na przepływ nie przekracza możliwości BFlux 1 i zastosowano przewód o właściwej średnicy.

Czy nadaje się do szlifierki?

Może współpracować z mniejszymi szlifierkami stacjonarnymi. Przy szlifierkach walcowych i szerokotaśmowych należy dokładnie sprawdzić wymagany przepływ powietrza.

Czy pasuje do SuperMax 16-32?

SuperMax 16-32 wymaga przepływu około 1000 m³/h, natomiast BFlux 1 zapewnia w warunkach rzeczywistych około 748 m³/h. Do tej szlifierki zalecany jest mocniejszy odciąg.

Czy można podłączyć kilka maszyn?

Technicznie można zbudować instalację z zasuwami, ale BFlux 1 najlepiej pracuje z jedną otwartą maszyną i krótkim przewodem 100 mm.

Czy można stosować redukcję na mniejszą średnicę?

Tak, ale zmniejszenie średnicy zwiększa opory i ogranicza przepływ. Przy bardzo małych króćcach lepszy może być odkurzacz wysokociśnieniowy.

Czy można zasysać metal?

Nie. Urządzenie jest przeznaczone do pyłu, trocin i wiórów drzewnych. Metal może uszkodzić wentylator i spowodować powstanie iskry.

Jaki jest poziom hałasu?

Deklarowany poziom wynosi 76 dB(A) z odległości 3 m.

Czy urządzenie ma pilot?

Nie. Włącznik znajduje się bezpośrednio na silniku.

Czy odciąg ma koła?

Tak. Podstawa jest wyposażona w koła ułatwiające przemieszczanie urządzenia.

Ile waży BFlux 1?

Masa netto wynosi około 32 kg.

Czy filtr można wymienić?

Tak. Dostępny jest wymienny wkład filtracyjny przeznaczony do Laguna BFlux 1.
