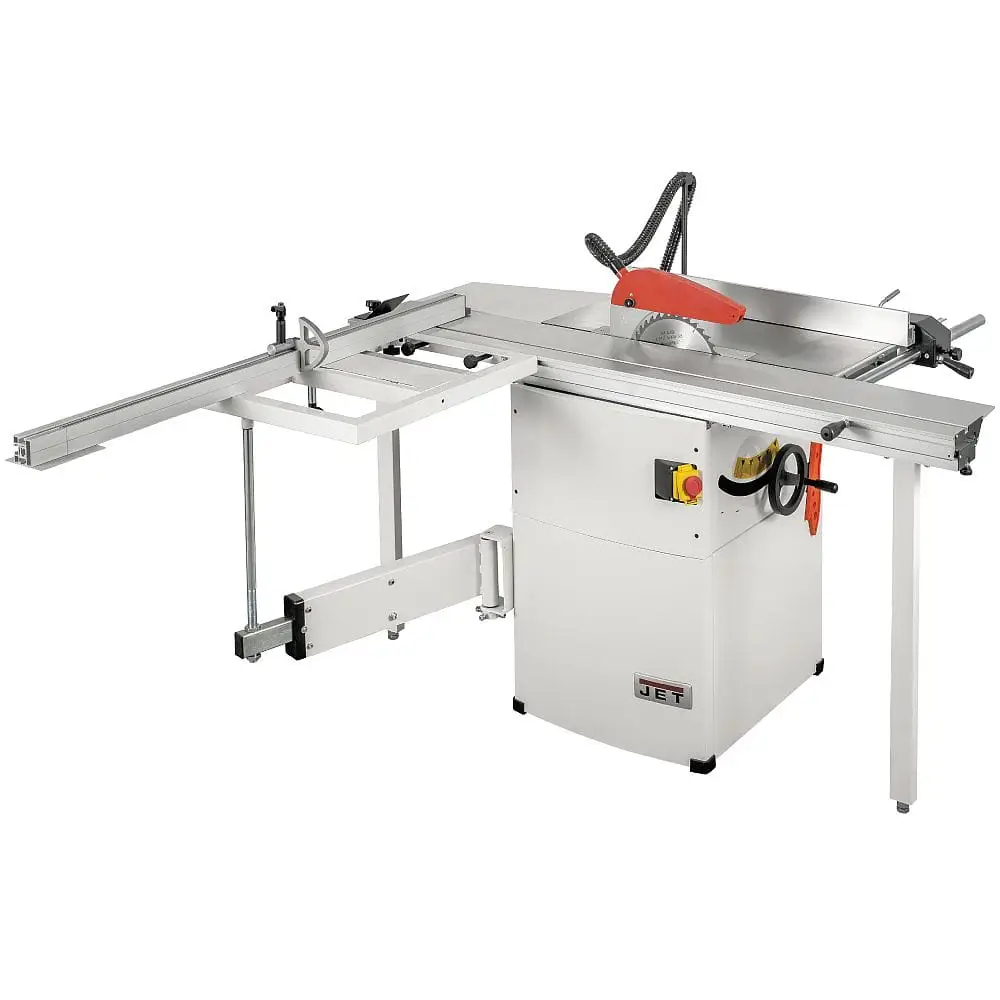

JET JTS-600XL-M – kompaktowa pilarka formatowa z wózkiem 1600 mm

JET JTS-600XL-M łączy możliwości klasycznej pilarki stołowej z długim, aluminiowym stołem formatowym. Maszyna umożliwia precyzyjne cięcie wzdłużne, poprzeczne i ukośne bez zajmowania tak dużej powierzchni jak pełnowymiarowe pilarki przemysłowe.

Model sprawdzi się w zakładach stolarskich, pracowniach meblarskich, warsztatach usługowych oraz przy produkcji jednostkowej i krótkoseryjnej.

Pilarka może być wykorzystywana do:

• rozkroju drewna litego,
• przycinania desek i kantówek,
• cięcia sklejki,
• formatowania MDF,
• obróbki płyt wiórowych,
• przygotowywania półek i boków meblowych,
• wykonywania elementów ramowych,
• cięcia listew i profili drewnianych,
• przygotowywania elementów drzwi i schodów,
• wykonywania powtarzalnych cięć poprzecznych,
• cięcia pod kątem do 45°.

Maszyna jest wyposażona w jedną tarczę główną. Model JTS-600XL-M nie ma podcinaka, dlatego podczas rozkroju płyt laminowanych jakość dolnej krawędzi zależy przede wszystkim od rodzaju i stanu zastosowanej tarczy oraz prawidłowego prowadzenia materiału.

Aluminiowy stół przesuwny 1600 × 240 mm

Najważniejszą różnicą pomiędzy JTS-600XL-M a krótszym modelem JTS-600X-M jest powiększony stół formatowy.

Wymiary stołu przesuwnego wynoszą:

1600 × 240 mm

Maksymalna długość cięcia przy wykorzystaniu stołu formatowego wynosi:

1600 mm

Długi wózek ułatwia:

• skracanie szerokich formatek,
• wykonywanie cięć poprzecznych,
• formatowanie płyt,
• przycinanie długich desek,
• obróbkę elementów meblowych,
• wykonywanie powtarzalnych części,
• cięcie pod kątem przy użyciu przykładnicy poprzecznej.

Aluminiowy profil jest precyzyjnie obrabiany i anodowany. Materiał przesuwa się razem ze stołem, dzięki czemu nie trzeba prowadzić całej formatki bezpośrednio po nieruchomym blacie pilarki.

Stół można zablokować w ustalonym położeniu, co ułatwia układanie materiału, transport maszyny i wykonywanie prac niewymagających przesuwania wózka.

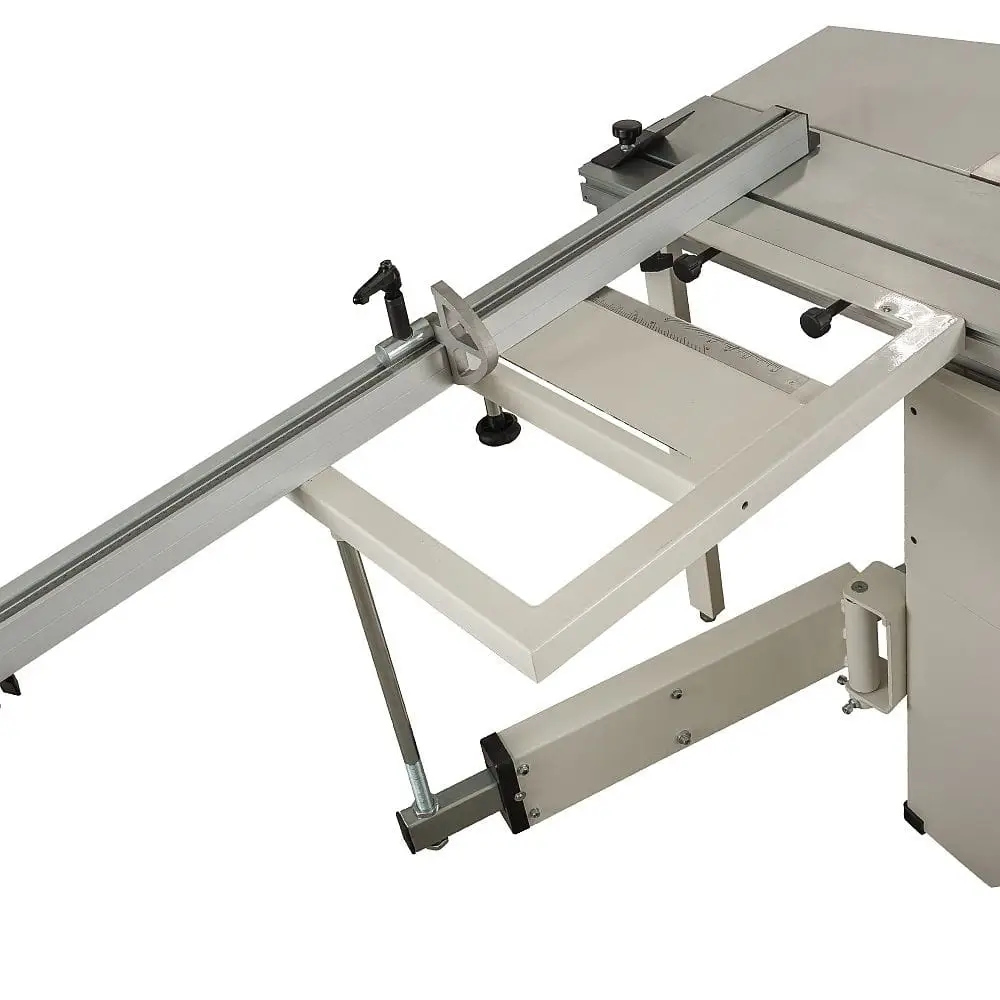

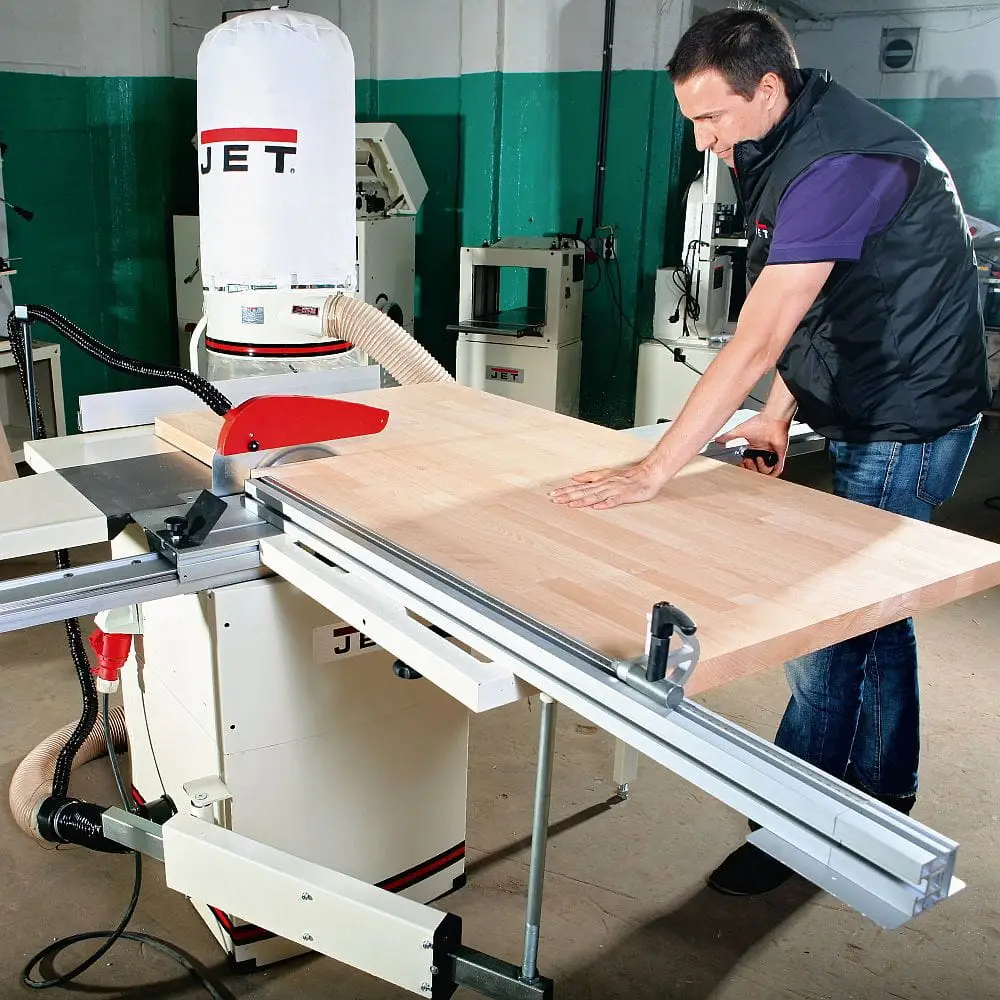

Stół podporowy do dużych elementów

Do wózka formatowego mocowany jest dodatkowy stół podporowy o wymiarach około:

460 × 600 mm

Stół zwiększa powierzchnię podparcia podczas obróbki:

• płyt,
• szerokich desek,
• blatów,
• elementów korpusów meblowych,
• większych formatek ze sklejki i MDF.

Teleskopowe ramię stabilizuje stół podporowy podczas przesuwania materiału. Przy ciężkich lub szczególnie dużych elementach należy zastosować dodatkowe podpory albo skorzystać z pomocy drugiego operatora.

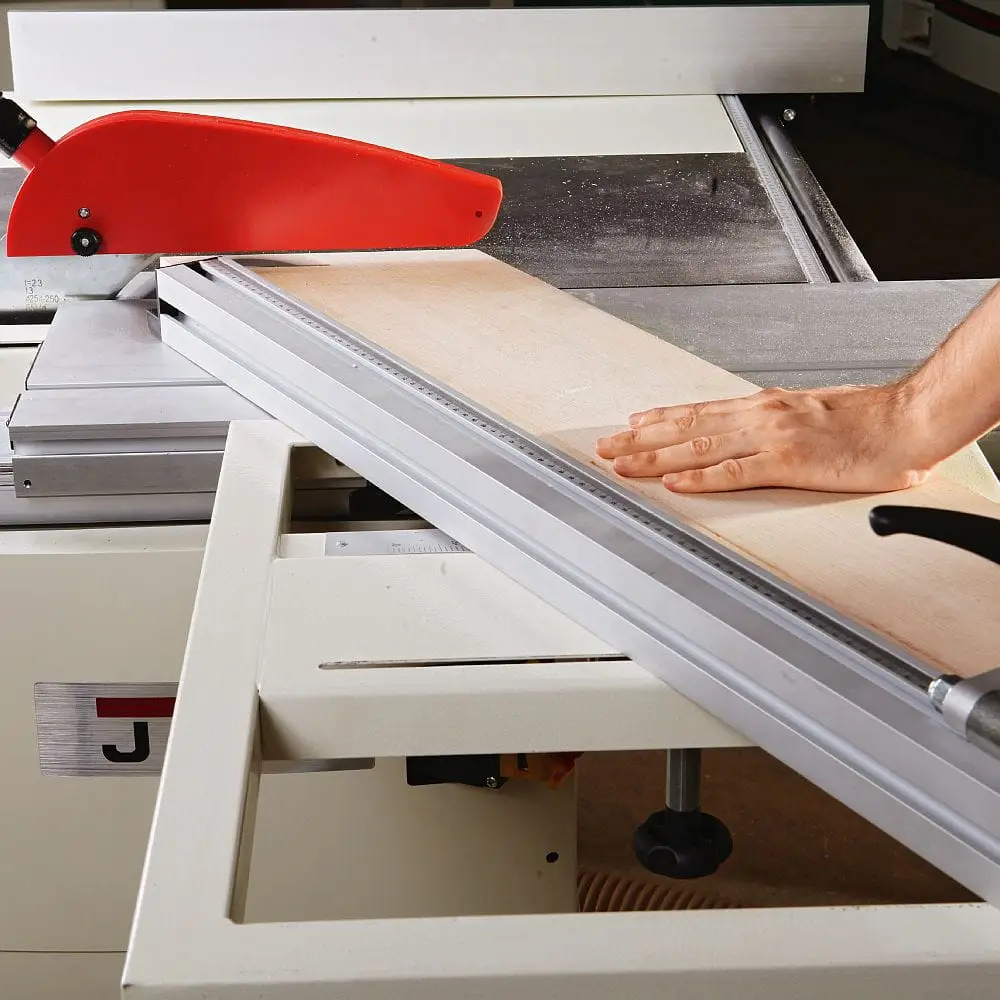

Teleskopowa przykładnica poprzeczna do 2200 mm

Pilarka jest wyposażona w wysuwaną przykładnicę poprzeczną o długości do:

2200 mm

Przykładnica umożliwia ustawienie ogranicznika i wykonywanie kolejnych elementów o jednakowej długości.

Sprawdzi się podczas:

• seryjnego skracania desek,
• przygotowywania półek,
• wykonywania boków meblowych,
• cięcia listew i elementów ramowych,
• przygotowywania powtarzalnych części konstrukcyjnych.

Przed rozpoczęciem dokładnej pracy ustawienie przykładnicy należy skontrolować kątownikiem. Ogranicznik długości powinien zostać mocno zablokowany, aby nie przesunął się podczas kontaktu z materiałem.

Cięcie wzdłużne do 610 mm

Maksymalna szerokość cięcia pomiędzy tarczą a przykładnicą wzdłużną wynosi:

610 mm

Pozwala to wykonywać:

• rozcinanie desek,
• przygotowywanie listew,
• przycinanie płyt na szerokość,
• wykonywanie elementów ramowych,
• seryjne cięcie materiału na jednakowy wymiar.

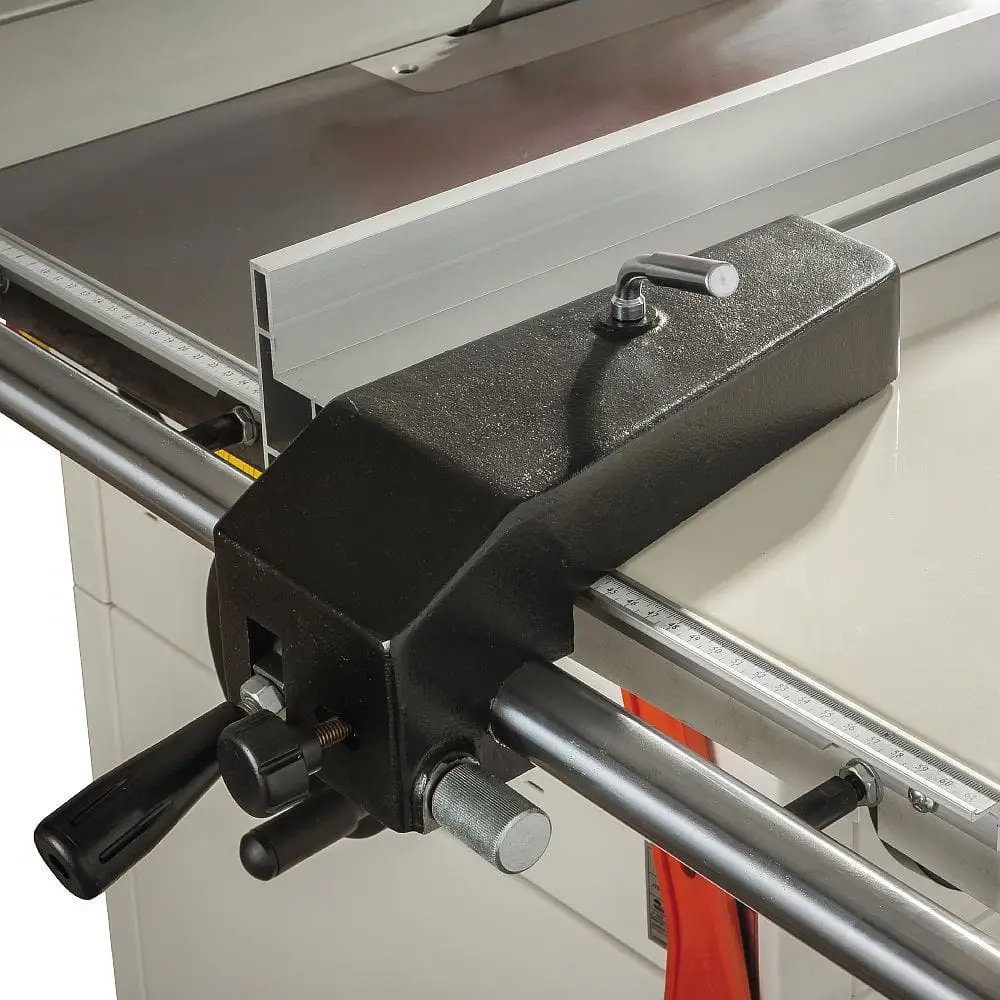

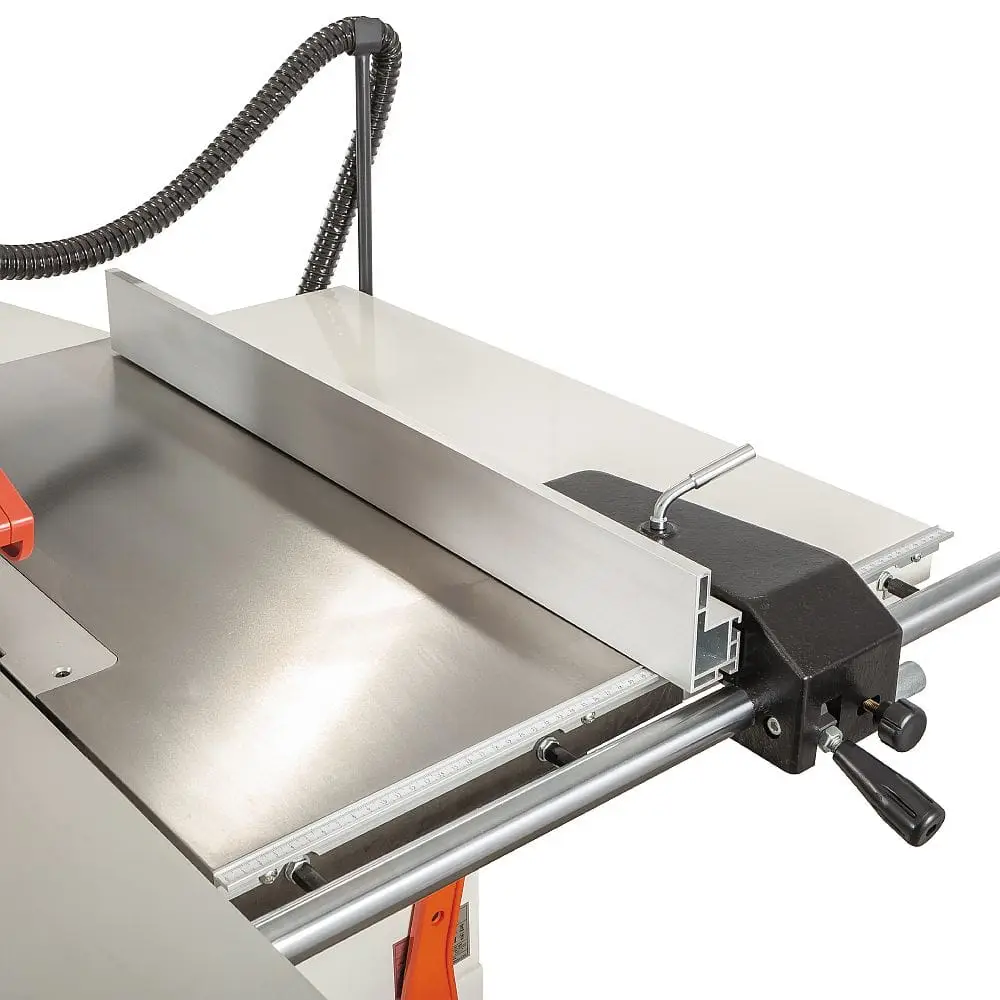

Masywna przykładnica porusza się po okrągłej prowadnicy i jest wyposażona w mikroregulację. Ułatwia ona dokładne skorygowanie ustawienia bez konieczności wielokrotnego zwalniania i przesuwania całej prowadnicy.

Profil przykładnicy można ustawić w wysokiej lub niskiej pozycji. Niski profil jest przydatny podczas cięcia cienkiego materiału oraz przy pochylonej tarczy.

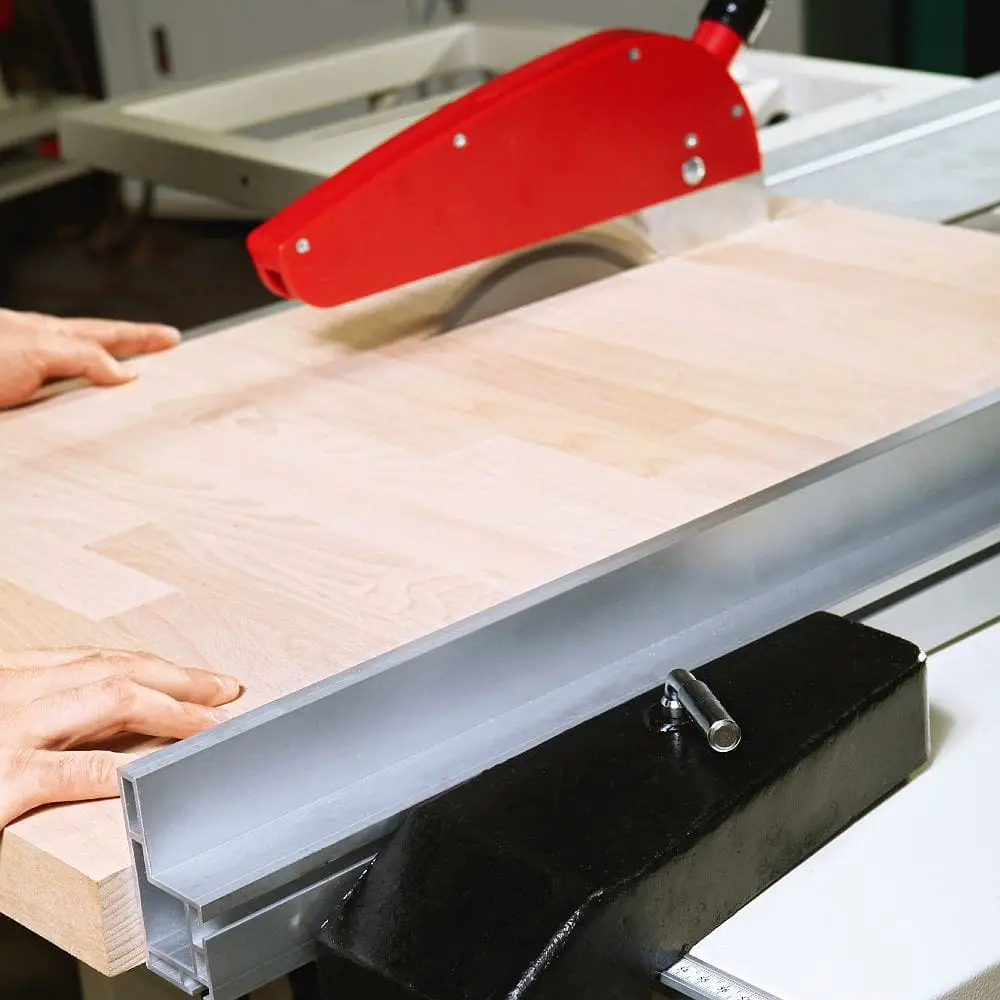

Tarcza główna Ø250 mm

Pilarka współpracuje z tarczą o maksymalnej średnicy:

250 mm

Średnica otworu mocującego wynosi:

30 mm

Prędkość obrotowa tarczy:

4000 obr./min

Tarcza powinna zostać dobrana do rodzaju obrabianego materiału i kierunku cięcia.

Do cięcia wzdłużnego drewna stosuje się zwykle tarcze z mniejszą liczbą zębów i dużymi przestrzeniami na wióry. Do cięcia poprzecznego, sklejki oraz płyt drewnopochodnych lepiej nadają się tarcze z większą liczbą odpowiednio ukształtowanych zębów.

Należy używać tarcz:

• przeznaczonych do maszynowej obróbki drewna,
• zgodnych z wymaganiami EN 847-1,
• o maksymalnej dopuszczalnej prędkości nie niższej niż prędkość wrzeciona,
• prawidłowo dobranych do klina rozszczepiającego.

Nie wolno stosować tarcz wykonanych ze stali szybkotnącej HSS.

Wysokość cięcia do 80 mm

Maksymalna wysokość cięcia wynosi:

• 80 mm przy ustawieniu tarczy pod kątem 90°,
• 54 mm przy pochyleniu tarczy do 45°.

Zakres ten pozwala obrabiać:

• deski,
• kantówki,
• sklejkę,
• płyty MDF,
• klejonki,
• elementy ramowe,
• części meblowe i konstrukcyjne.

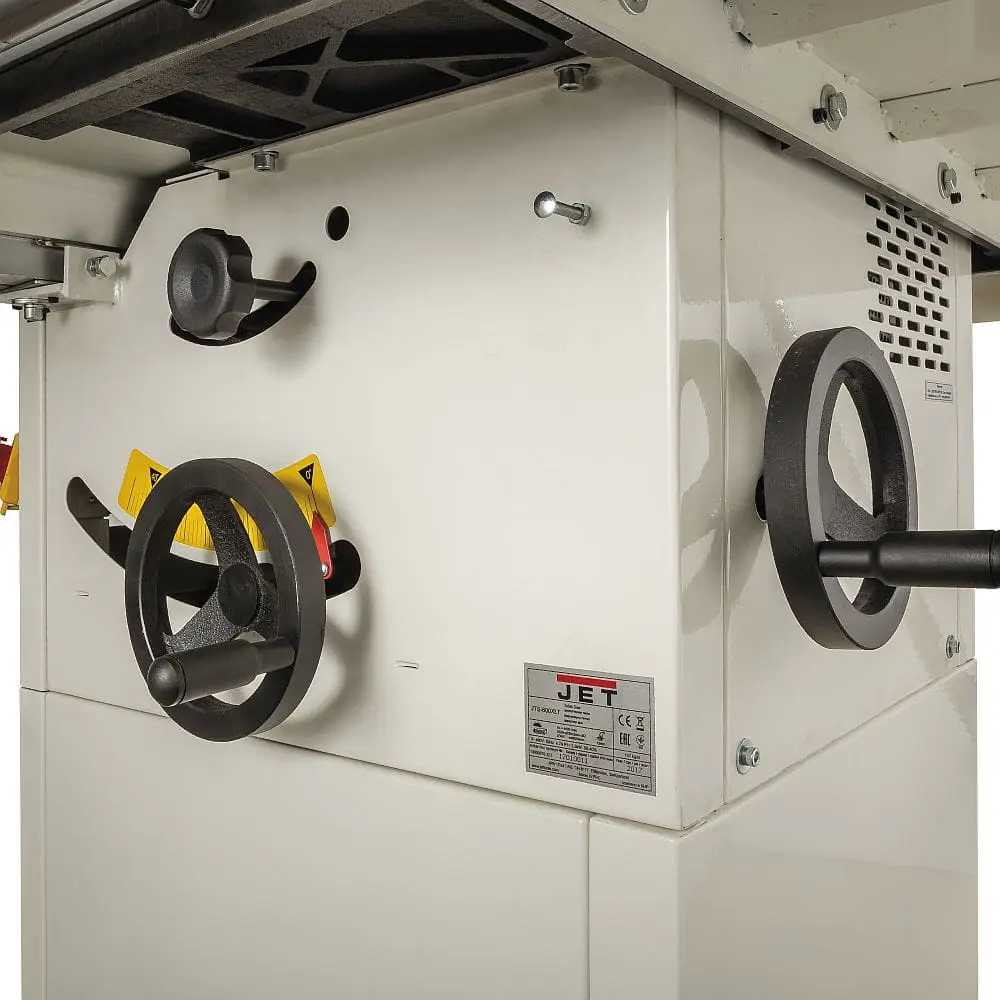

Wysokość tarczy ustawia się za pomocą dużego żeliwnego koła ręcznego.

Tarcza powinna wystawać ponad materiał tylko na wysokość potrzebną do wykonania cięcia. Ogranicza to odsłoniętą część narzędzia i pomaga poprawić bezpieczeństwo pracy.

Pochylenie tarczy od 0° do 45°

Zespół tnący można pochylać w zakresie:

0–45°

Regulacja umożliwia wykonywanie:

• faz,
• cięć ukośnych,
• elementów łączonych pod kątem,
• części ramowych,
• detali konstrukcyjnych i dekoracyjnych.

Kąt ustawia się oddzielnym kołem ręcznym. Po uzyskaniu wymaganej wartości mechanizm należy zablokować.

Przy pracach wymagających dużej dokładności rzeczywiste ustawienie tarczy warto sprawdzić kątomierzem cyfrowym lub dokładnym kątownikiem.

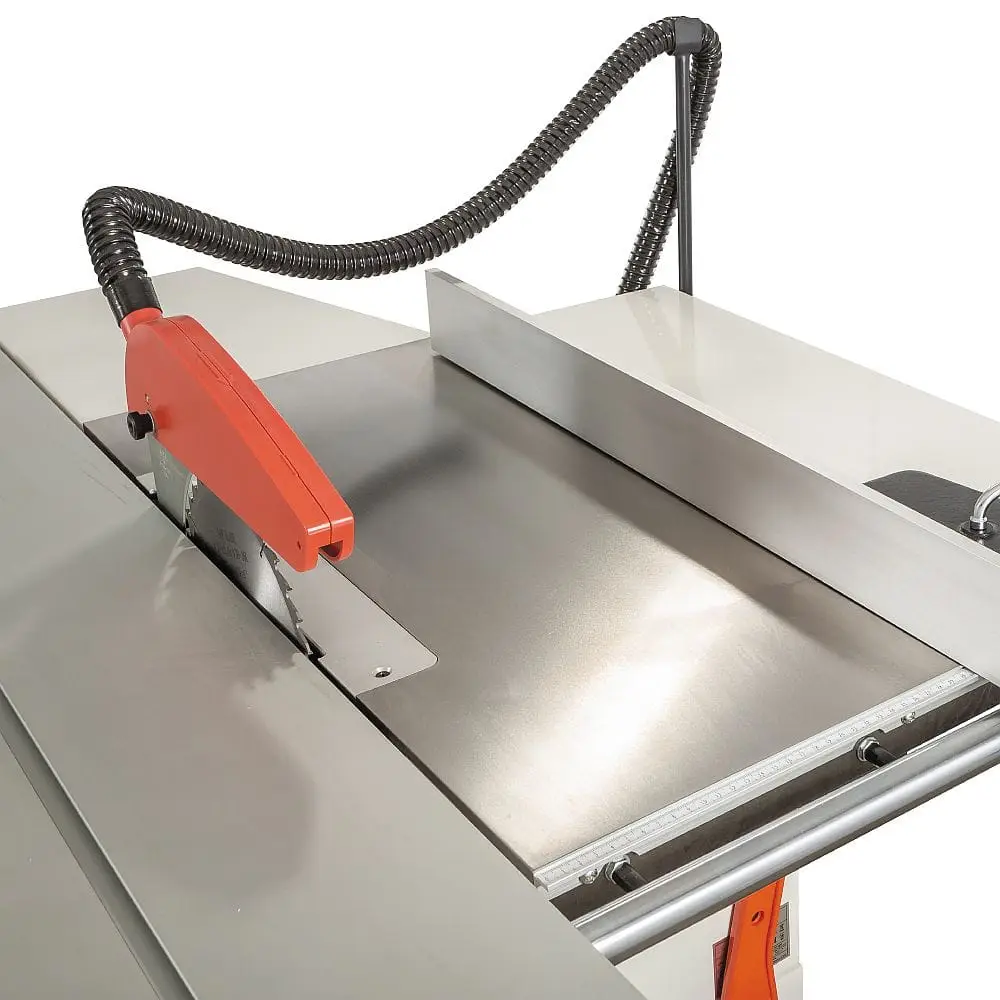

Żeliwny stół główny

Główny stół roboczy ma wymiary:

800 × 350 mm

Żeliwna konstrukcja zapewnia:

• dużą sztywność,
• stabilne podparcie materiału,
• ograniczenie drgań,
• trwałość podczas regularnego użytkowania,
• solidne mocowanie zespołu tnącego.

Powierzchnię stołu należy regularnie oczyszczać z pyłu, żywicy i pozostałości kleju. Żeliwo warto zabezpieczać odpowiednim środkiem antykorozyjnym niezawierającym silikonu.

Boczne i tylne rozszerzenie stołu

Z prawej strony znajduje się rozszerzenie o wymiarach:

800 × 270 mm

Tylne przedłużenie stołu ma wymiary:

415 × 350 mm

Rozszerzenia poprawiają podparcie:

• szerokich formatek,
• długich desek,
• materiału wychodzącego za tarczę,
• elementów ciętych przy przykładnicy wzdłużnej.

Podczas montażu wszystkie powierzchnie należy dokładnie wypoziomować względem głównego stołu żeliwnego. Niewłaściwe ustawienie może utrudniać prowadzenie materiału i wpływać na dokładność cięcia.

Silnik 1,5 kW i zasilanie 230 V

JET JTS-600XL-M jest wyposażona w jednofazowy silnik o mocy:

1,5 kW / 2 HP w trybie pracy ciągłej S1

Najważniejsze parametry elektryczne:

• zasilanie: 230 V / 50 Hz,
• liczba faz: 1,
• moc silnika: 1,5 kW,
• prąd odniesienia: około 11 A,
• zalecane zabezpieczenie: 16 A,
• zalecany przewód: H07RN-F 3 × 1,5 mm².

Wersja jednofazowa może być użytkowana w warsztacie bez przyłącza 400 V. Maszyna powinna jednak zostać podłączona do prawidłowo przygotowanego, uziemionego i najlepiej wydzielonego obwodu.

Należy unikać długich przedłużaczy oraz przewodów o zbyt małym przekroju. Spadek napięcia może utrudniać rozruch i zmniejszać moc dostępną podczas cięcia.

Odciąganie pyłu Ø100 mm

Główny króciec odciągowy ma średnicę:

100 mm

Osłona tarczy jest połączona z układem odciągowym dodatkowym przewodem. Pył może być dzięki temu odbierany zarówno spod stołu, jak i bezpośrednio znad miejsca cięcia.

Zalecane parametry instalacji odciągowej:

• przepływ powietrza około 565–650 m³/h,
• podciśnienie około 850 Pa,
• prędkość powietrza około 20 m/s.

Odciąg należy uruchomić przed rozpoczęciem cięcia.

Przewód powinien być:

• możliwie krótki,
• szczelny,
• pozbawiony ostrych zagięć,
• odporny na zapłon,
• prawidłowo uziemiony.

Regularne czyszczenie osłony tarczy, króćca i wnętrza obudowy ogranicza gromadzenie trocin oraz pomaga zachować odpowiedni przepływ powietrza.

Klin rozszczepiający i osłona tarczy

Klin rozszczepiający ogranicza zaciskanie się materiału za tarczą i pomaga zmniejszyć ryzyko odrzutu.

Odległość pomiędzy klinem a zębami tarczy nie powinna przekraczać 5 mm. Grubość klina musi być prawidłowo dobrana do korpusu tarczy i szerokości rzazu.

Osłona tarczy powinna pozostawać zamontowana podczas standardowych cięć przelotowych. Jej wysokość należy dopasować do grubości materiału.

Nie wolno rozpoczynać pracy, jeżeli:

• klin jest nieprawidłowo ustawiony,
• osłona jest uszkodzona,
• tarcza ociera o klin lub osłonę,
• mechanizmy regulacyjne nie są zablokowane.

Czym JTS-600XL-M różni się od JTS-600X-M?

Obie pilarki wykorzystują tarczę Ø250 mm, zapewniają wysokość cięcia do 80 mm i szerokość cięcia wzdłużnego do 610 mm.

Najważniejszą różnicą jest długość stołu formatowego:

• JTS-600X-M – krótszy stół przesuwny i długość cięcia około 610–660 mm,
• JTS-600XL-M – stół przesuwny 1600 × 240 mm i długość cięcia do 1600 mm.

Wersja XL będzie lepszym wyborem do obróbki szerokich płyt, długich desek i większych elementów meblowych.

Czy JTS-600XL-M ma podcinak?

Pilarka nie jest wyposażona w podcinak.

Podczas cięcia laminowanych płyt meblowych należy zastosować odpowiednio dobraną, ostrą tarczę o właściwej geometrii zębów. Pomocne może być także:

• wykonanie płytkiego przejścia wstępnego,
• zastosowanie tarczy przeznaczonej do laminatów,
• ograniczenie drgań materiału,
• równomierne prowadzenie formatki,
• używanie czystej wkładki stołu.

Do regularnego, dwustronnie czystego rozkroju płyt laminowanych lepiej nadaje się pilarka wyposażona w niezależny lub zintegrowany podcinak.

Najważniejsze zalety JET JTS-600XL-M

• stół przesuwny 1600 × 240 mm,
• maksymalna długość cięcia do 1600 mm,
• teleskopowa przykładnica poprzeczna do 2200 mm,
• stół podporowy do większych formatek,
• szerokość cięcia wzdłużnego do 610 mm,
• tarcza główna Ø250 mm,
• wysokość cięcia do 80 mm,
• pochylenie tarczy do 45°,
• prędkość tarczy 4000 obr./min,
• żeliwny stół 800 × 350 mm,
• boczne i tylne rozszerzenie blatu,
• przykładnica wzdłużna z mikroregulacją,
• osobna regulacja wysokości i pochylenia tarczy,
• silnik 1,5 kW w trybie S1,
• jednofazowe zasilanie 230 V,
• odciąganie pyłu znad i spod tarczy,
• króciec odciągowy Ø100 mm,
• klin rozszczepiający,
• osłona tarczy,
• stabilna, zamknięta podstawa maszyny.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka formatowa JET JTS-600XL-M,
• zamknięta podstawa maszyny,
• aluminiowy stół przesuwny 1600 × 240 mm,
• nogi podporowe stołu przesuwnego,
• stół podporowy,
• teleskopowe ramię stołu,
• teleskopowa przykładnica poprzeczna,
• przestawny ogranicznik długości,
• tylne rozszerzenie stołu,
• prawe rozszerzenie stołu,
• przykładnica wzdłużna z dwustronnym profilem,
• okrągła prowadnica przykładnicy,
• osłona tarczy,
• klin rozszczepiający,
• tarcza Ø250 mm,
• przewód odciągowy osłony,
• rozdzielacz układu odciągowego,
• popychacz,
• narzędzia obsługowe,
• elementy montażowe,
• instrukcja użytkowania,
• wykaz części zamiennych.

Wyposażenie opcjonalne

Do pilarki można dobrać:

• tarcze Ø250 × 30 mm przeznaczone do różnych materiałów,
• tarczę 24Z do cięcia wzdłużnego,
• tarczę 48Z do cięcia uniwersalnego,
• tarczę 60Z do dokładnego cięcia poprzecznego i materiałów płytowych,
• precyzyjną prowadnicę kątową JET 10000073,
• podstawę mobilną JET 708118 o nośności do 250 kg,
• elastyczny przewód odciągowy Ø100 mm,
• stojaki rolkowe do długich elementów,
• dodatkowe popychacze i dociski.

Dane techniczne

Producent: JET

Model: JTS-600XL-M

Numer producenta: 10000070XLM

Kod dystrybutora: 121-JTS-600XLM

Rodzaj maszyny: pilarka formatowa stołowa

Zasilanie: 230 V / 50 Hz

Liczba faz: 1

Moc silnika: 1,5 kW / 2 HP / S1

Prąd odniesienia: około 11 A

Zalecane zabezpieczenie: 16 A

Zalecany przewód: H07RN-F 3 × 1,5 mm²

Maksymalna średnica tarczy: 250 mm

Średnica otworu tarczy: 30 mm

Prędkość obrotowa tarczy: 4000 obr./min

Maksymalna wysokość cięcia przy 90°: 80 mm

Maksymalna wysokość cięcia przy 45°: 54 mm

Zakres pochylenia tarczy: 0–45°

Maksymalna szerokość cięcia wzdłużnego: 610 mm

Wymiary głównego stołu: 800 × 350 mm

Wymiary prawego rozszerzenia: 800 × 270 mm

Wymiary tylnego rozszerzenia: 415 × 350 mm

Wymiary stołu przesuwnego: 1600 × 240 mm

Maksymalna długość cięcia: 1600 mm

Wymiary stołu podporowego: około 460 × 600 mm

Maksymalna długość przykładnicy poprzecznej: około 2200 mm

Średnica króćca odciągowego: 100 mm

Zalecane podciśnienie odciągu: około 850 Pa

Zalecany przepływ odciągu: około 565–650 m³/h

Poziom ciśnienia akustycznego bez obciążenia: około 84,2 dB(A)

Poziom ciśnienia akustycznego podczas pracy: około 88,5 dB(A)

Wymiary robocze: około 1650 × 2200 × 1100 mm

Masa netto: około 160 kg

Podcinak: nie

EAN: 7612375537000

Bezpieczne użytkowanie

Przed rozpoczęciem pracy należy sprawdzić:

• prawidłowe zamocowanie tarczy,
• stan i ostrość zębów,
• zgodność tarczy z obrabianym materiałem,
• ustawienie klina rozszczepiającego,
• zamocowanie osłony,
• zablokowanie wysokości i kąta tarczy,
• ustawienie przykładnicy,
• płynność ruchu stołu formatowego,
• stabilność stołu podporowego,
• podłączenie odciągu,
• brak gwoździ, wkrętów i innych ciał obcych w drewnie.

Podczas pracy należy:

• stosować okulary ochronne,
• używać ochronników słuchu,
• chronić drogi oddechowe,
• prowadzić materiał równomiernym ruchem,
• korzystać z popychacza przy elementach węższych niż 120 mm,
• podpierać duże i ciężkie formatki,
• stać poza przewidywaną linią odrzutu,
• poczekać na osiągnięcie pełnych obrotów,
• utrzymywać dłonie z dala od strefy cięcia.

Nie wolno:

• wykonywać cięcia swobodnego bez prowadnicy,
• ciąć okrągłego lub opałowego drewna bez odpowiedniego przyrządu,
• stosować tarcz HSS,
• używać pękniętej lub zdeformowanej tarczy,
• cofać materiału przy pracującej tarczy,
• usuwać zakleszczonego elementu przed zatrzymaniem maszyny,
• pracować bez klina i osłony przy standardowych cięciach,
• wykonywać regulacji przy podłączonym zasilaniu.

Konserwacja

Przed czyszczeniem, regulacją albo wymianą tarczy należy:

1. Wyłączyć maszynę.
2. Odłączyć pilarkę od zasilania.
3. Poczekać na całkowite zatrzymanie tarczy.
4. Zabezpieczyć urządzenie przed przypadkowym uruchomieniem.

Regularnie należy:

• usuwać pył i trociny z wnętrza podstawy,
• czyścić osłonę tarczy,
• kontrolować drożność króćca odciągowego,
• sprawdzać stan tarczy,
• kontrolować ustawienie klina,
• oczyszczać żeliwny stół,
• sprawdzać blokady przykładnic,
• kontrolować płynność stołu przesuwnego,
• sprawdzać przewód zasilający,
• zabezpieczać żeliwo przed korozją.

Prowadnice wózka należy utrzymywać w czystości. Nie powinno się nakładać na nie dużej ilości smaru, ponieważ wiąże on pył i może pogorszyć płynność przesuwania.

FAQ – najczęściej zadawane pytania

Czy JET JTS-600XL-M ma podcinak?

Nie. Maszyna wykorzystuje jedną tarczę główną Ø250 mm.

Jak długi jest stół przesuwny?

Stół ma wymiary 1600 × 240 mm.

Jaka jest maksymalna długość cięcia?

Do 1600 mm przy wykorzystaniu stołu formatowego i przykładnicy poprzecznej.

Jaka jest maksymalna szerokość cięcia wzdłużnego?

610 mm.

Jaką tarczę można zamontować?

Tarczę o maksymalnej średnicy 250 mm i otworze mocującym 30 mm.

Jaka jest maksymalna wysokość cięcia?

80 mm przy ustawieniu 90° oraz 54 mm przy pochyleniu 45°.

Czy tarczę można pochylać?

Tak, w zakresie od 0° do 45°.

Czy pilarka nadaje się do płyt laminowanych?

Może ciąć płyty laminowane, ale nie ma podcinaka. Należy zastosować ostrą tarczę przeznaczoną do laminatów i prawidłową technikę cięcia.

Czy można ciąć drewno lite?

Tak. Rodzaj tarczy należy dobrać do cięcia wzdłużnego lub poprzecznego.

Jaką moc ma silnik?

1,5 kW, czyli około 2 HP w trybie pracy ciągłej S1.

Czy maszyna wymaga zasilania 400 V?

Nie. JTS-600XL-M jest wersją jednofazową 230 V.

Jakie zabezpieczenie instalacji jest zalecane?

16 A.

Czy tarcza znajduje się w zestawie?

Tak. Pilarka jest dostarczana z tarczą Ø250 mm.

Czy stół podporowy jest w zestawie?

Tak. W zestawie znajduje się stół podporowy, ramię teleskopowe i przykładnica poprzeczna.

Jaka jest średnica króćca odciągowego?

100 mm.

Ile waży maszyna?

Około 160 kg.

Czym model XL różni się od JTS-600X-M?

Model XL ma znacznie dłuższy stół przesuwny i umożliwia cięcie na długości do 1600 mm.
