Piła tarczowa do aluminium i laminatów CMT 296.210.64M 210x30 mm 64Z

CMT 296.210.64M – przemysłowa piła tarczowa do aluminium i laminatów

CMT 296.210.64M to profesjonalna piła tarczowa z serii Industrial, przeznaczona do precyzyjnego cięcia aluminium, mosiądzu, miedzi, innych metali nieżelaznych, tworzyw sztucznych, materiałów kompozytowych oraz płyt laminowanych.

Tarcza ma średnicę 210 mm, otwór mocujący 30 mm i 64 zęby z węglika spiekanego. Geometria trapezowo-płaska TCG oraz ujemny kąt natarcia –6° zapewniają spokojne wejście ostrzy w obrabiany materiał i pomagają uzyskać równą krawędź z ograniczoną liczbą zadziorów.

Stabilny korpus o grubości 2,2 mm i rzaz 2,8 mm sprawiają, że model jest przystosowany do wymagających prac warsztatowych, montażowych i produkcyjnych.

Do jakich materiałów przeznaczona jest piła?

CMT 296.210.64M może być stosowana do cięcia:

• aluminium i stopów aluminium,
• mosiądzu,
• miedzi,
• innych metali nieżelaznych,
• twardych tworzyw sztucznych,
• PVC,
• materiałów kompozytowych,
• laminatów HPL,
• płyt melaminowanych,
• laminowanych płyt MDF, HDF i wiórowych,
• płyt elewacyjnych i kompaktowych typu HPL,
• profili, rur, listew oraz paneli.

Tarcza nie jest przeznaczona do cięcia stali zwykłej, stali nierdzewnej ani innych metali żelaznych. Nie należy jej również traktować jako uniwersalnej piły do rozcinania drewna litego.

64 zęby zapewniające dokładną krawędź

Tarcza została wyposażona w 64 zęby. Duża liczba ostrzy sprawia, że podczas jednego obrotu materiał jest nacinany wielokrotnie, a każdy ząb usuwa stosunkowo niewielką ilość materiału.

Pozwala to uzyskać gładszą krawędź niż w przypadku tarcz z małą liczbą zębów przeznaczonych przede wszystkim do szybkiego cięcia zgrubnego.

Model dobrze sprawdzi się podczas:

• docinania aluminiowych profili,
• przecinania cienkościennych rur,
• cięcia listew i prowadnic,
• obróbki płyt laminowanych,
• docinania laminatów HPL,
• przecinania elementów kompozytowych,
• obróbki twardych tworzyw,
• wykonywania dokładnych cięć montażowych.

Tempo posuwu należy dostosować do przekroju, grubości ścianki i rodzaju obrabianego materiału.

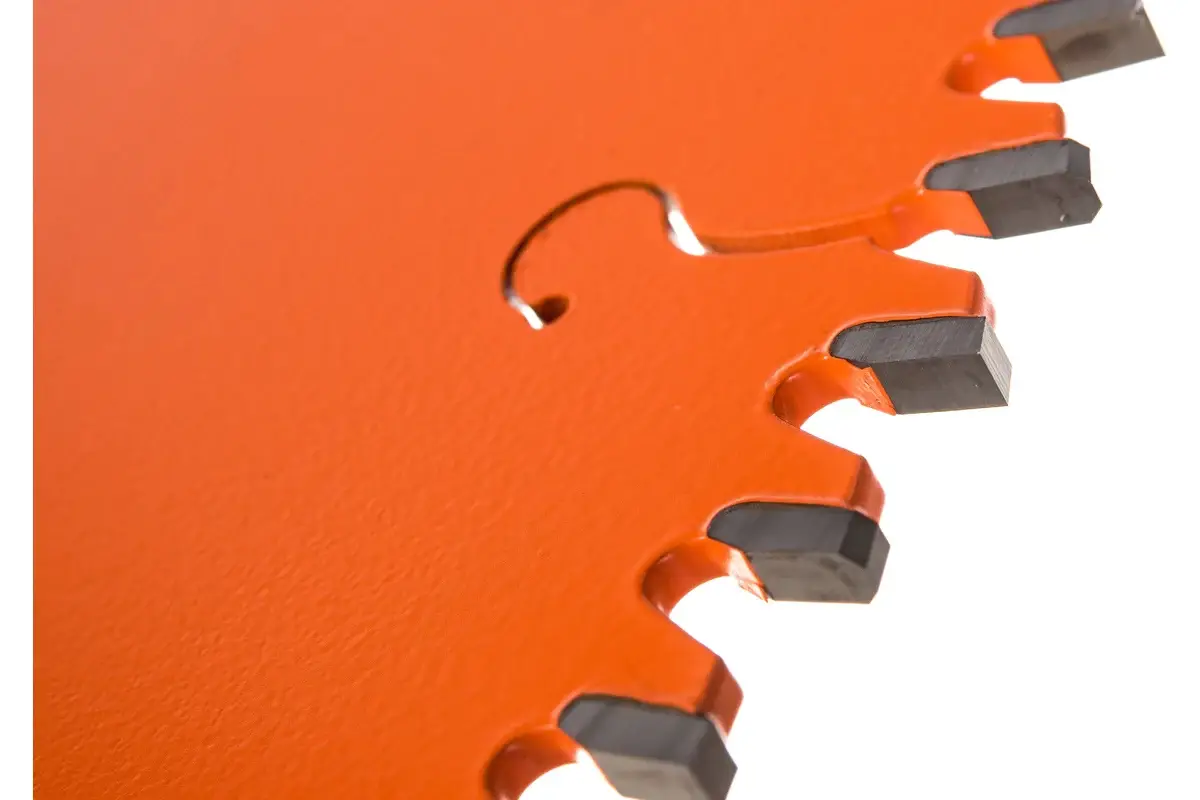

Geometria TCG – ząb trapezowo-płaski

Zęby mają geometrię TCG, czyli naprzemienny układ zębów trapezowych i płaskich.

Ząb trapezowy wykonuje wstępne nacięcie materiału, natomiast następujący po nim ząb płaski poszerza i oczyszcza dno rzazu.

Taka konstrukcja:

• zwiększa trwałość krawędzi tnących,
• rozkłada obciążenie pomiędzy dwa rodzaje zębów,
• ogranicza powstawanie zadziorów,
• pomaga uzyskać równą powierzchnię cięcia,
• ogranicza wykruszanie warstwy dekoracyjnej,
• dobrze sprawdza się w aluminium, HPL i tworzywach.

Geometria TCG jest odporniejsza na materiały ścierne i warstwowe niż standardowe uzębienie ATB stosowane przede wszystkim do drewna.

Ujemny kąt natarcia –6°

Kąt natarcia zębów wynosi –6°. Ujemna wartość sprawia, że ostrza nie zagłębiają się w materiał tak agresywnie jak zęby o dodatnim kącie natarcia.

Zapewnia to:

• spokojniejsze wejście tarczy w materiał,
• łatwiejszą kontrolę nad posuwem,
• ograniczenie tendencji do wciągania profilu,
• stabilniejsze cięcie elementów cienkościennych,
• większą kontrolę podczas opuszczania głowicy ukośnicy,
• dokładniejsze prowadzenie tarczy.

Profile, rury i krótkie elementy należy zawsze stabilnie zamocować. Ujemny kąt natarcia poprawia kontrolę nad cięciem, ale nie zastępuje prawidłowego podparcia materiału.

Stabilny rzaz 2,8 mm i korpus 2,2 mm

Szerokość rzazu wynosi 2,8 mm, natomiast grubość stalowego korpusu 2,2 mm.

Taka konstrukcja zapewnia odpowiednią sztywność podczas obróbki aluminium, laminatów i materiałów kompozytowych. Tarcza jest stabilniejsza od ultracienkich modeli ITK przeznaczonych głównie do elektronarzędzi o mniejszej mocy.

Najważniejsze korzyści:

• stabilne prowadzenie w materiale,
• ograniczenie bocznych odchyleń tarczy,
• dobre podparcie zębów,
• dokładne zachowanie kierunku cięcia,
• równy rzaz,
• odporność podczas intensywnej pracy.

Przed montażem należy sprawdzić, czy maszyna jest przystosowana do tarczy o szerokości rzazu 2,8 mm i korpusie 2,2 mm.

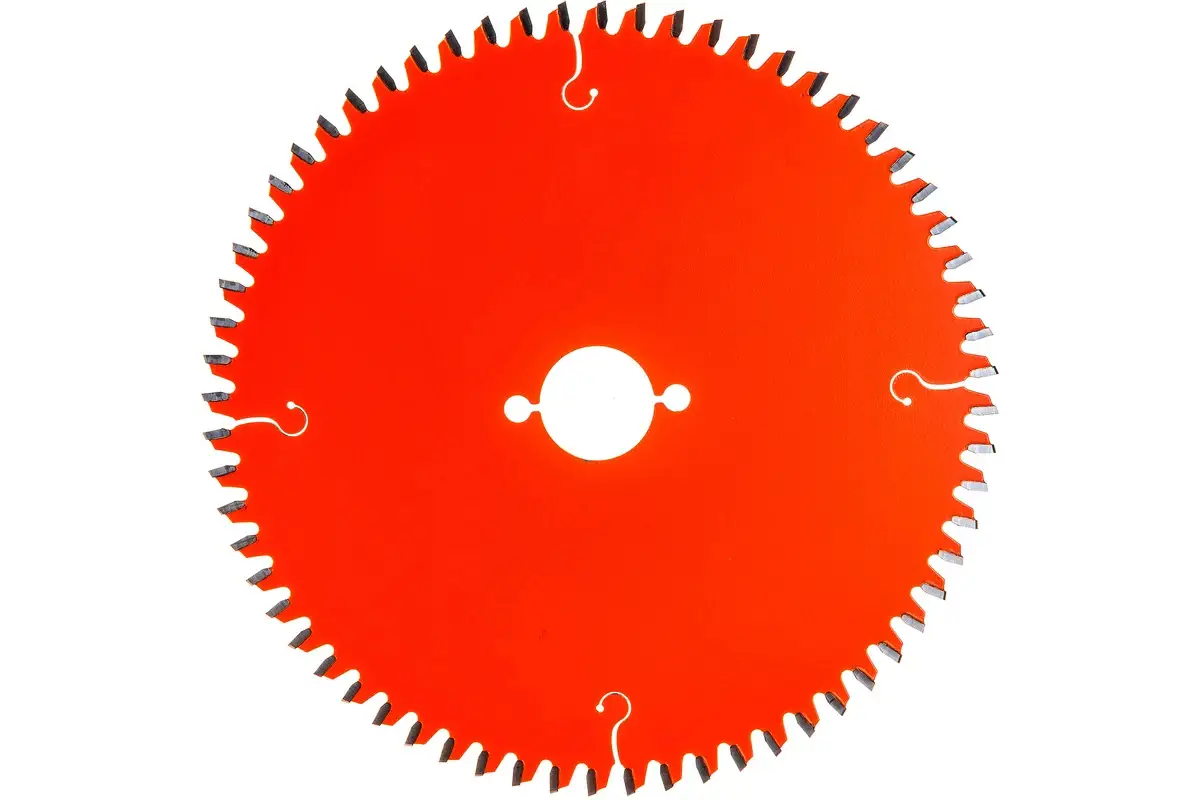

Przemysłowa konstrukcja serii CMT 296

Korpus piły został wykonany z wysokiej jakości stali i wycięty laserowo. Precyzyjna obróbka pomaga zachować właściwy kształt tarczy, jej wyważenie oraz dokładny tor cięcia.

Laserowo wykonane szczeliny tłumiące ograniczają hałas i drgania. Mniejszy poziom wibracji wpływa na stabilniejsze prowadzenie, dokładniejszą powierzchnię cięcia i ograniczenie obciążeń działających na zęby.

Model należy do przemysłowej serii CMT 296, przeznaczonej do regularnej i wymagającej pracy warsztatowej.

Zęby z przemysłowego węglika SinterHIP

Ostrza wykonano z przemysłowego węglika spiekanego o wysokiej gęstości. Technologia SinterHIP wykorzystuje wysoką temperaturę i ciśnienie, ograniczając porowatość materiału.

Zapewnia to:

• wysoką odporność na ścieranie,
• ograniczone ryzyko wykruszania zębów,
• trwałość podczas cięcia materiałów kompozytowych,
• możliwość wielokrotnego profesjonalnego ostrzenia,
• dłuższe zachowanie właściwości tnących.

Tępa tarcza wymaga większego nacisku, mocniej nagrzewa obrabiany materiał i może pozostawiać większą liczbę zadziorów. Po zauważeniu pogorszenia jakości cięcia piłę należy przekazać do profesjonalnego ostrzenia.

Powłoka ochronna Orange Shield®

Korpus tarczy pokryto pomarańczową powłoką ochronną Orange Shield®. Powłoka:

• zabezpiecza stal przed korozją,
• ogranicza przywieranie pozostałości materiału,
• zmniejsza tarcie,
• ogranicza nagrzewanie korpusu,
• ułatwia czyszczenie piły,
• pomaga zachować płynną pracę.

Tarcza powinna być regularnie czyszczona z opiłków aluminium, osadów z tworzyw oraz pozostałości obrabianych materiałów.

Otwór 30 mm i otwory dodatkowe 2/7/42

Podstawowy otwór mocujący ma średnicę 30 mm.

Tarcza została również wyposażona w dwa dodatkowe otwory o średnicy 7 mm, rozmieszczone na okręgu o średnicy 42 mm. Parametr ten oznaczany jest jako PH 2/7/42.

Otwory mogą współpracować z kołkami zabierakowymi stosowanymi w wybranych pilarkach. Przed montażem należy porównać ich rozmieszczenie z kołnierzem konkretnej maszyny.

Do jakich pilarek pasuje CMT 296.210.64M?

Tarcza jest przeznaczona do urządzeń obsługujących piły o średnicy 210 mm i otworze mocującym 30 mm.

Może być stosowana w odpowiednio przystosowanych:

• zagłębiarkach,
• pilarkach ukośnych,
• ukośnicach z posuwem,
• ręcznych pilarkach tarczowych,
• pilarkach stołowych,
• przecinarkach do aluminium,
• maszynach do docinania profili i płyt.

Producent oznacza ten wariant jako odpowiedni również do wybranych maszyn Festool wykorzystujących tarcze 210x30 mm.

Przed zakupem należy sprawdzić:

• maksymalną średnicę obsługiwanej tarczy,
• średnicę wrzeciona,
• maksymalną prędkość obrotową,
• szerokość rzazu,
• grubość korpusu,
• zgodność z klinem rozszczepiającym,
• rozmieszczenie otworów zabierakowych,
• dopuszczone przez producenta maszyny materiały.

Sama zgodność wymiarów 210x30 mm nie gwarantuje możliwości zastosowania tarczy w każdej pilarce.

Smarowanie podczas cięcia aluminium

Podczas cięcia aluminium i innych metali nieżelaznych producent zaleca stosowanie odpowiedniego płynnego środka smarującego.

Prawidłowo dobrany lubrykant pomaga:

• ograniczyć tarcie,
• zmniejszyć nagrzewanie materiału,
• ograniczyć przywieranie wiórów,
• poprawić jakość krawędzi,
• wydłużyć trwałość ostrzy.

Producent nie zaleca stosowania stałych środków smarujących na bazie wosku. Rodzaj preparatu powinien być zgodny z obrabianym materiałem oraz zaleceniami producenta pilarki.

Dlaczego warto wybrać CMT 296.210.64M?

• przemysłowa konstrukcja serii CMT 296,
• przeznaczenie do aluminium i metali nieżelaznych,
• możliwość cięcia laminatów, HPL, tworzyw i kompozytów,
• 64 zęby zapewniające dokładną krawędź,
• geometria trapezowo-płaska TCG,
• ujemny kąt natarcia –6°,
• stabilny korpus o grubości 2,2 mm,
• rzaz o szerokości 2,8 mm,
• korpus wycinany laserowo,
• szczeliny ograniczające hałas i wibracje,
• otwory dodatkowe 2/7/42,
• powłoka Orange Shield®,
• możliwość profesjonalnego ostrzenia.

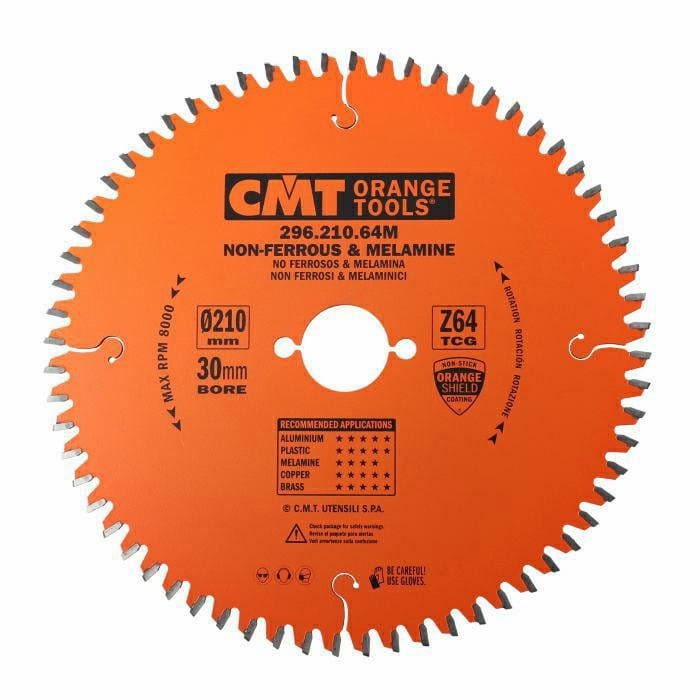

Dane techniczne

• Producent: CMT Orange Tools
• Seria: Industrial 296
• Kod produktu: 296.210.64M
• Średnica tarczy D: 210 mm
• Średnica otworu F: 30 mm
• Otwory dodatkowe PH: 2/7/42
• Liczba zębów Z: 64
• Szerokość rzazu K: 2,8 mm
• Grubość korpusu P: 2,2 mm
• Geometria zęba: TCG – trapezowo-płaska
• Kąt natarcia: –6°
• Materiał zębów: węglik spiekany HW
• Powłoka korpusu: Orange Shield®
• Rodzaj cięcia: dokładne i wykończeniowe
• Główne zastosowanie: aluminium, mosiądz, miedź, inne metale nieżelazne, tworzywa i laminaty
• Redukcja otworu: brak w oficjalnej specyfikacji
• EAN: 8019296033779

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć urządzenie od zasilania i sprawdzić zgodność kierunku obrotów ze strzałką umieszczoną na korpusie tarczy.

Profile, rury, listwy i krótkie elementy muszą być stabilnie zamocowane. Nie należy przytrzymywać niewielkich elementów wyłącznie dłonią.

Tarcza powinna wchodzić w materiał płynnie. Gwałtowne opuszczanie głowicy lub uderzenie zębami w profil może spowodować uszkodzenie ostrzy i pogorszyć jakość krawędzi.

Piły nie należy używać do cięcia stali ani innych metali żelaznych. Podczas obróbki aluminium należy stosować odpowiedni płynny środek smarujący.

FAQ – najczęściej zadawane pytania

Czy CMT 296.210.64M nadaje się do cięcia aluminium?

Tak. Aluminium i jego stopy należą do podstawowych materiałów, do których przeznaczono tę tarczę. Profil, rura lub inny element musi być stabilnie zamocowany przed rozpoczęciem pracy.

Czy piłą można ciąć mosiądz i miedź?

Tak. Tarcza może być stosowana do mosiądzu, miedzi i innych odpowiednio dobranych metali nieżelaznych.

Czy tarcza nadaje się do płyt laminowanych?

Tak. Geometria TCG dobrze sprawdza się podczas cięcia płyt laminowanych, melaminowanych oraz laminatów HPL. Pomaga ograniczyć wykruszanie powierzchni dekoracyjnej.

Czy można nią ciąć zwykły MDF lub HDF?

Głównym zastosowaniem tarczy są metale nieżelazne, tworzywa i materiały laminowane. Może być stosowana do laminowanych płyt MDF i HDF, ale do regularnego cięcia surowego MDF-u lepiej dobrać tarczę przeznaczoną bezpośrednio do materiałów drewnopochodnych.

Czy tarczą można ciąć stal?

Nie. Model jest przeznaczony do metali nieżelaznych. Nie należy używać go do stali zwykłej, stali nierdzewnej ani innych materiałów żelaznych.

Co oznacza uzębienie TCG?

TCG oznacza układ zębów trapezowo-płaskich. Ząb trapezowy wykonuje wstępne nacięcie materiału, a ząb płaski oczyszcza i wyrównuje rzaz.

Co daje ujemny kąt natarcia –6°?

Ujemny kąt natarcia zmniejsza agresywność wejścia zębów w materiał. Ułatwia kontrolowanie cięcia i ogranicza tendencję tarczy do gwałtownego wciągania profilu.

Czy CMT 296.210.64M pasuje do zagłębiarki Festool TS 75?

Podstawowe wymiary 210x30 mm odpowiadają standardowi stosowanemu w wybranych wersjach Festool TS 75. Przed montażem należy dodatkowo sprawdzić dopuszczalny rzaz 2,8 mm, grubość korpusu 2,2 mm, maksymalne obroty i wymagania klina rozszczepiającego.

Czy podczas cięcia aluminium trzeba stosować smarowanie?

Producent zaleca stosowanie płynnego środka smarującego. Pomaga on ograniczyć tarcie, nagrzewanie oraz przywieranie wiórów. Nie jest zalecane stosowanie stałych preparatów woskowych.

Czy w zestawie znajduje się redukcja otworu?

Oficjalna specyfikacja podaje otwór mocujący 30 mm i nie wymienia pierścienia redukcyjnego. Redukcji nie należy deklarować jako elementu zestawu bez sprawdzenia konkretnego opakowania.

Czy tarczę można ponownie ostrzyć?

Tak. Zęby z węglika spiekanego mogą być profesjonalnie ostrzone. Serwis powinien zachować geometrię TCG oraz ujemny kąt natarcia –6°.
