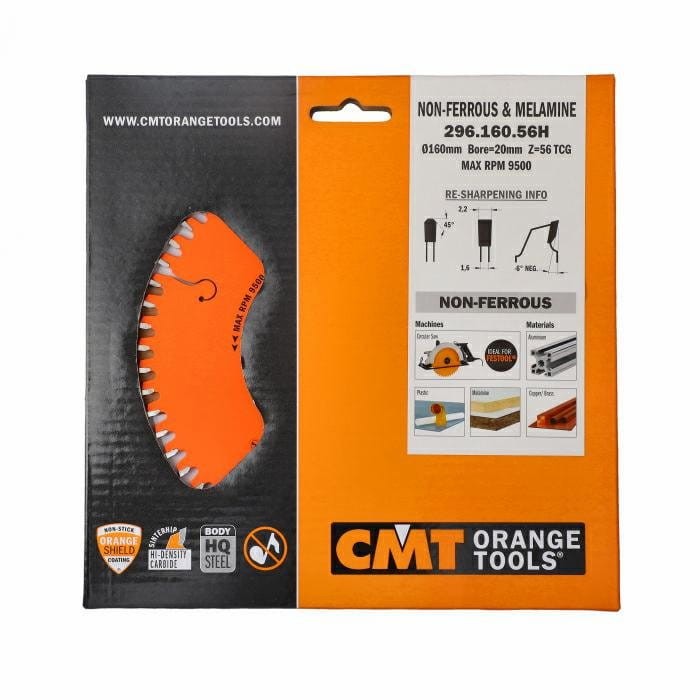

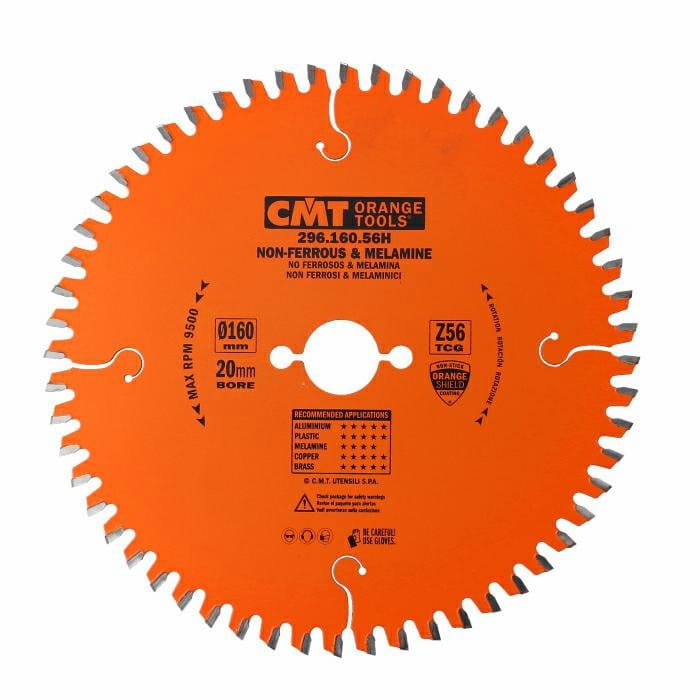

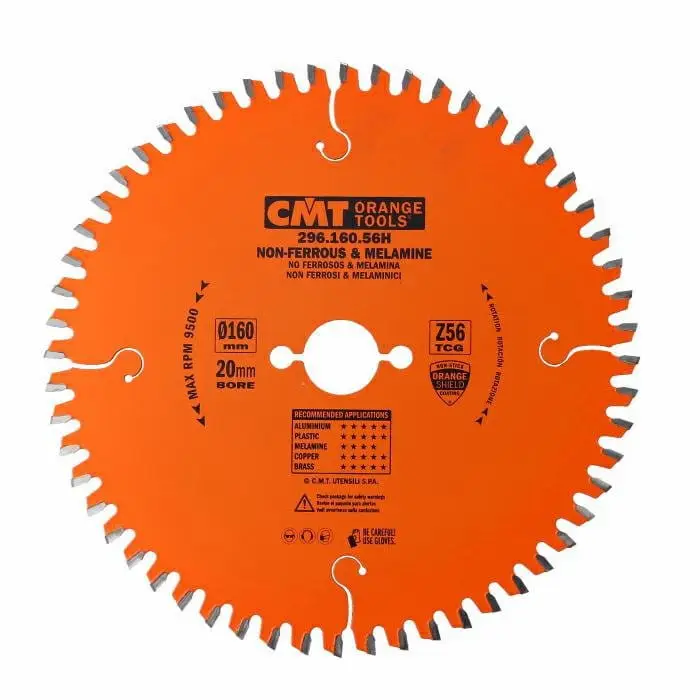

Piła tarczowa do aluminium i laminatów CMT 296.160.56H 160x20 mm 56Z

CMT 296.160.56H – przemysłowa piła tarczowa do aluminium i laminatów

CMT 296.160.56H to profesjonalna piła tarczowa z przemysłowej serii 296, przeznaczona do dokładnego cięcia aluminium, mosiądzu, stopów aluminium, innych metali nieżelaznych, tworzyw sztucznych, materiałów kompozytowych oraz płyt laminowanych.

Tarcza ma średnicę 160 mm, otwór mocujący 20 mm i 56 zębów z węglika spiekanego. Geometria trapezowo-płaska TCG oraz ujemny kąt natarcia -6° pomagają uzyskać kontrolowane wejście w materiał i równą, dokładnie wykończoną krawędź.

Model może być używany do przecinania profili, rur, listew, płyt, długich elementów i bloków wykonanych z odpowiednich materiałów nieżelaznych lub kompozytowych. Jest przeznaczony do wymagających prac warsztatowych, montażowych i przemysłowych.

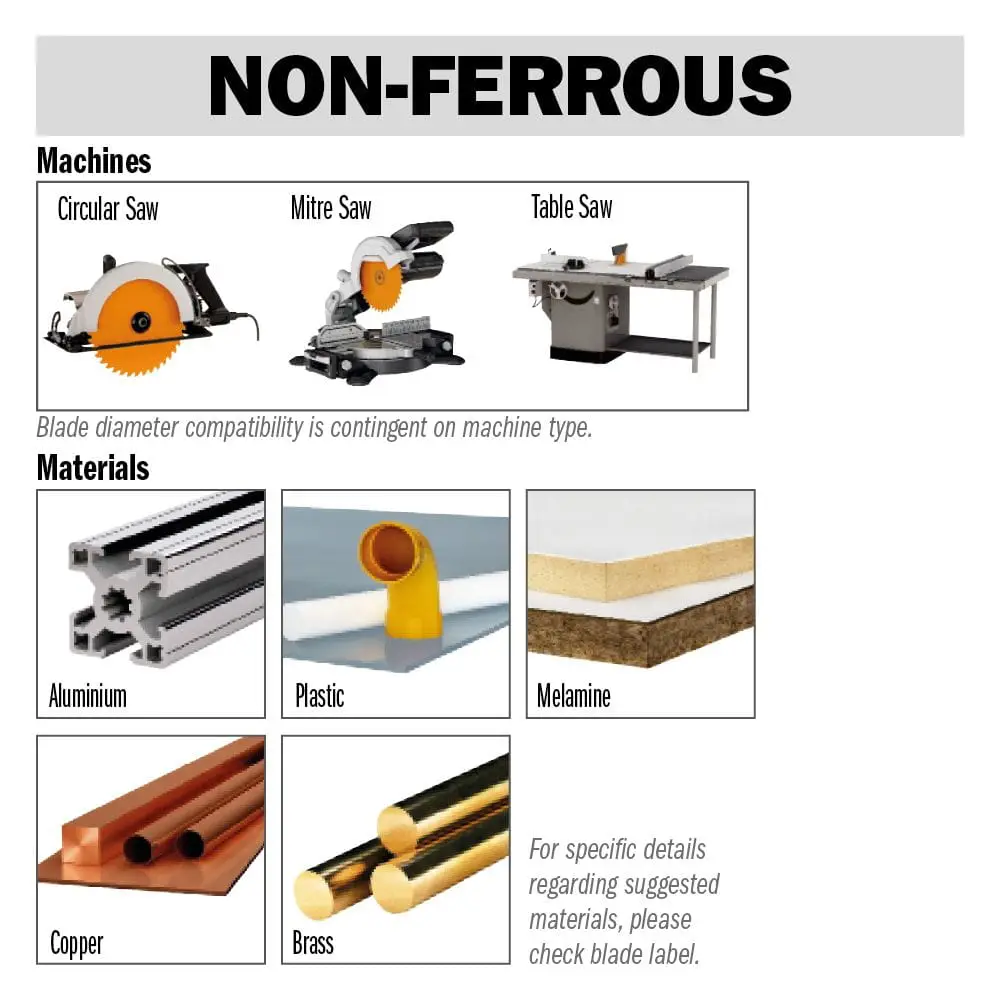

Do jakich materiałów przeznaczona jest piła?

CMT 296.160.56H może być stosowana do cięcia:

• aluminium,
• stopów aluminium,
• mosiądzu,
• innych metali nieżelaznych,
• twardych tworzyw sztucznych,
• materiałów kompozytowych,
• laminatów HPL,
• laminowanych płyt wiórowych,
• płyt z powierzchnią melaminowaną,
• profili, rur, listew i elementów warstwowych.

Tarcza nie jest przeznaczona do cięcia stali zwykłej, stali nierdzewnej ani innych metali żelaznych. Nie należy jej również traktować jako uniwersalnej piły do drewna litego. Jej geometria i konstrukcja zostały opracowane przede wszystkim do materiałów nieżelaznych, tworzyw i laminatów.

56 zębów do dokładnego cięcia

Piła została wyposażona w 56 zębów, dzięki czemu podczas jednego obrotu materiał jest nacinany wielokrotnie, a każdy ząb usuwa stosunkowo niewielką ilość materiału.

Pozwala to uzyskać dokładniejszą krawędź niż przy zastosowaniu tarczy z małą liczbą zębów przeznaczonej do szybkiego cięcia zgrubnego.

Model dobrze sprawdzi się podczas:

• docinania aluminiowych profili,
• przecinania rur i listew,
• obróbki płyt laminowanych,
• cięcia laminatów HPL,
• przecinania elementów kompozytowych,
• docinania twardych tworzyw sztucznych,
• wykonywania dokładnych cięć montażowych.

Tempo posuwu należy dostosować do przekroju, grubości ścianki oraz rodzaju obrabianego materiału.

Geometria TCG – ząb trapezowo-płaski

Zęby mają geometrię TCG, nazywaną również trapezowo-płaską lub TFZ. Ząb trapezowy wykonuje wstępne nacięcie materiału, a następujący po nim ząb płaski poszerza i oczyszcza dno rzazu.

Takie rozwiązanie:

• ogranicza obciążenie pojedynczej krawędzi tnącej,
• zwiększa trwałość uzębienia,
• pomaga uzyskać równą powierzchnię cięcia,
• ogranicza wykruszanie warstwy dekoracyjnej,
• dobrze sprawdza się w aluminium, HPL i tworzywach,
• jest odporniejsze na materiały ścierne niż standardowa geometria do drewna.

Geometria TCG jest jednym z najważniejszych powodów, dla których model nadaje się do obróbki aluminium i materiałów laminowanych.

Ujemny kąt natarcia -6°

Kąt natarcia zębów wynosi -6°. Ujemna wartość sprawia, że ostrza nie zagłębiają się w materiał tak agresywnie jak zęby z dodatnim kątem natarcia.

Zapewnia to:

• spokojniejsze wejście piły w materiał,
• łatwiejszą kontrolę nad tempem cięcia,
• ograniczenie tendencji do gwałtownego wciągania profilu,
• stabilniejsze przecinanie elementów cienkościennych,
• dokładniejsze prowadzenie podczas prac montażowych,
• dobre dopasowanie do pilarek wykonujących cięcie z góry na dół.

Profile, rury i niewielkie elementy muszą być zawsze stabilnie podparte i zamocowane. Ujemny kąt natarcia poprawia kontrolę, ale nie zastępuje prawidłowego unieruchomienia materiału.

Rzaz 2,2 mm i stabilny korpus 1,6 mm

Szerokość rzazu wynosi 2,2 mm, natomiast grubość stalowego korpusu 1,6 mm. Taka konstrukcja zapewnia odpowiednią stabilność podczas obróbki aluminium, laminatów i elementów kompozytowych.

Najważniejsze korzyści:

• stabilne prowadzenie w materiale,
• ograniczenie bocznych odchyleń tarczy,
• dokładne zachowanie kierunku cięcia,
• dobre podparcie zębów,
• równy rzaz,
• odporność podczas wymagającej pracy.

Model 296.160.56H nie jest ultracienką tarczą o rzazie 1,7–1,8 mm. Należy do przemysłowej serii 296 i ma wyraźnie stabilniejszy korpus niż cienkie piły z serii ITK.

Przemysłowa konstrukcja serii CMT 296

Korpus piły wykonano z wysokiej jakości stali o twardości 44 HRC i wycięto laserowo. Precyzyjne wykonanie pomaga zachować właściwy kształt tarczy, stabilność obrotową oraz dokładny tor cięcia.

Laserowo wykonane szczeliny tłumiące ograniczają drgania i hałas. Według producenta mogą redukować je o około 10% w porównaniu z tarczami bez takich nacięć.

Mniejsze drgania wpływają na:

• równiejszą powierzchnię cięcia,
• stabilniejsze prowadzenie piły,
• ograniczenie obciążeń zębów,
• wyższy komfort pracy,
• dłuższą żywotność ostrzy.

Zęby z przemysłowego węglika spiekanego

Zęby wykonano z odpornego na ścieranie węglika spiekanego. Ich konstrukcja została opracowana z myślą o obciążeniach występujących podczas cięcia aluminium, laminatów i materiałów kompozytowych.

Odpowiednio duże płytki z węglika umożliwiają profesjonalne ostrzenie tarczy. Serwis powinien jednak dokładnie odtworzyć oryginalną geometrię TCG oraz kąt natarcia -6°.

Regularne ostrzenie jest szczególnie ważne podczas cięcia aluminium. Tępa tarcza wymaga większego nacisku, bardziej nagrzewa obrabiany materiał i może pozostawiać gorszą krawędź.

Powłoka ochronna Orange Shield®

Korpus tarczy pokryto pomarańczową powłoką ochronną CMT Orange Shield®. Jej zadaniem jest:

• ochrona stalowego korpusu przed korozją,
• ograniczenie przywierania pozostałości materiału,
• zmniejszenie tarcia,
• ograniczenie nagrzewania tarczy,
• ułatwienie czyszczenia,
• zmniejszenie oporu podczas prawidłowo prowadzonego cięcia.

Tarcza powinna być regularnie czyszczona z pozostałości aluminium, tworzyw i innych materiałów. Nagromadzony osad zwiększa tarcie i może pogarszać jakość pracy.

Do pilarek i zagłębiarek obsługujących tarcze 160x20 mm

CMT 296.160.56H jest przeznaczona do urządzeń obsługujących tarcze o średnicy 160 mm i otworze mocującym 20 mm. Producent określa ten wariant jako odpowiedni do wybranych pilarek Festool® 160 mm oraz zagłębiarek wykorzystujących taki standard mocowania.

Tarcza może być stosowana w odpowiednio dopasowanych:

• zagłębiarkach,
• ręcznych pilarkach tarczowych,
• pilarkach ukośnych,
• pilarkach stołowych,
• maszynach przeznaczonych do cięcia aluminium,
• urządzeniach wykonujących cięcie z góry na dół.

Przed montażem należy sprawdzić:

• maksymalną średnicę obsługiwanej tarczy,
• średnicę wrzeciona,
• dopuszczalną szerokość rzazu,
• grubość korpusu,
• zgodność z klinem rozszczepiającym,
• maksymalne obroty,
• układ dodatkowych otworów mocujących,
• materiały dopuszczone przez producenta maszyny.

Sama zgodność wymiarów 160x20 mm nie gwarantuje pełnej kompatybilności z każdą pilarką.

Otwory dodatkowe 2/6/32

Poza centralnym otworem 20 mm tarcza ma dwa dodatkowe otwory o średnicy 6 mm, rozmieszczone na okręgu o średnicy 32 mm.

Parametr zapisywany jest jako PH 2/6/32. Otwory mogą współpracować z kołkami zabierakowymi stosowanymi w wybranych systemach mocowania.

Przed montażem należy porównać układ otworów z kołnierzem posiadanej maszyny.

Stosowanie środka smarującego

Podczas cięcia aluminium i innych metali nieżelaznych producent zaleca stosowanie odpowiedniego płynnego środka smarującego. Pomaga on ograniczyć tarcie, przywieranie wiórów i nadmierne nagrzewanie obrabianego materiału.

CMT wyraźnie nie zaleca stosowania woskowych środków smarujących przy tej serii tarcz. Rodzaj preparatu powinien być zgodny z materiałem, zaleceniami producenta pilarki oraz wymaganiami dotyczącymi bezpieczeństwa.

Dlaczego warto wybrać CMT 296.160.56H?

• przemysłowa konstrukcja serii CMT 296,
• przeznaczenie do aluminium i metali nieżelaznych,
• możliwość cięcia HPL, laminatów, tworzyw i kompozytów,
• 56 zębów zapewniających dokładną krawędź,
• trwała geometria trapezowo-płaska TCG,
• ujemny kąt natarcia -6°,
• stabilny korpus o grubości 1,6 mm,
• rzaz o szerokości 2,2 mm,
• korpus wycinany laserowo,
• szczeliny ograniczające hałas i wibracje,
• powłoka ochronna Orange Shield®,
• otwory dodatkowe 2/6/32,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: Industrial 296
• Kod produktu: 296.160.56H
• EAN: 8019296016093
• Średnica tarczy D: 160 mm
• Średnica otworu F: 20 mm
• Liczba zębów Z: 56
• Szerokość rzazu K: 2,2 mm
• Grubość korpusu P: 1,6 mm
• Geometria zęba: TCG – trapezowo-płaska
• Kąt natarcia: -6°
• Otwory dodatkowe PH: 2/6/32
• Materiał zębów: węglik spiekany HW
• Powłoka korpusu: Orange Shield®
• Rodzaj cięcia: dokładne i wykończeniowe
• Główne zastosowanie: aluminium, mosiądz, metale nieżelazne, HPL, laminaty, tworzywa i kompozyty
• Redukcja otworu: brak w oficjalnej specyfikacji

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć urządzenie od zasilania i upewnić się, że kierunek obrotów tarczy jest zgodny ze strzałką umieszczoną na jej korpusie.

Profile, rury, listwy i krótkie elementy muszą być stabilnie zamocowane. Nie należy przytrzymywać niewielkich elementów wyłącznie dłonią.

Posuw powinien być płynny i dostosowany do grubości ścianki oraz rodzaju materiału. Gwałtowne uderzenie tarczą w profil może uszkodzić zęby i pogorszyć jakość krawędzi.

Tarczy nie należy używać do cięcia stali ani innych metali żelaznych. Podczas obróbki aluminium należy stosować odpowiedni płynny środek smarujący zgodnie z zaleceniami producenta maszyny i tarczy.

FAQ – najczęściej zadawane pytania

Czy CMT 296.160.56H nadaje się do cięcia aluminium?

Tak. Aluminium i jego stopy należą do głównych materiałów, do których zaprojektowano tę tarczę. Obrabiany profil, rura lub element musi być stabilnie zamocowany.

Czy piłą można ciąć mosiądz?

Tak. Producent wskazuje mosiądz jako jeden z materiałów odpowiednich dla tej serii. Posuw i sposób mocowania należy dopasować do przekroju obrabianego elementu.

Czy tarcza nadaje się do laminatów HPL?

Tak. Geometria TCG i 56 zębów dobrze sprawdzają się podczas dokładnego cięcia HPL oraz płyt wiórowych pokrytych laminatem.

Czy można nią ciąć stal?

Nie. CMT 296.160.56H jest przeznaczona do metali nieżelaznych. Nie należy używać jej do stali zwykłej, nierdzewnej ani innych materiałów żelaznych.

Co oznacza geometria TCG?

TCG oznacza układ zębów trapezowo-płaskich. Ząb trapezowy wstępnie nacina materiał, natomiast ząb płaski oczyszcza i wyrównuje wykonany rzaz.

Co daje ujemny kąt natarcia -6°?

Ujemny kąt natarcia zmniejsza agresywność wejścia zębów w materiał. Ułatwia kontrolowanie cięcia i ogranicza tendencję do gwałtownego wciągania profilu przez tarczę.

Czy CMT 296.160.56H pasuje do zagłębiarki Festool?

Producent opisuje model jako odpowiedni do wybranych maszyn Festool® wykorzystujących tarcze 160 mm z otworem 20 mm. Przed montażem należy dodatkowo sprawdzić wymagany rzaz 2,2 mm, grubość korpusu 1,6 mm, klin rozszczepiający i maksymalne obroty konkretnego urządzenia.

Czy do cięcia aluminium trzeba stosować smarowanie?

Producent zaleca stosowanie płynnego środka smarującego. Nie zaleca natomiast preparatów woskowych. Środek należy dobrać do materiału i wymagań producenta pilarki.

Czy w zestawie znajduje się redukcja otworu?

Oficjalna specyfikacja podaje otwór mocujący 20 mm i nie wymienia pierścienia redukcyjnego. Redukcji nie należy deklarować jako elementu zestawu bez sprawdzenia konkretnego opakowania.

Czy tarczę można ponownie ostrzyć?

Tak. Zęby z węglika spiekanego mogą być profesjonalnie ostrzone. Serwis powinien zachować oryginalną geometrię TCG oraz ujemny kąt natarcia.
