Zestaw tarcz do rowkowania DADO CMT 230.312.08M 203x30 mm 6–20 mm

CMT 230.312.08M Locked DADO PRO – zestaw tarcz do precyzyjnego rowkowania

CMT 230.312.08M Locked DADO PRO to profesjonalny zestaw tarcz przeznaczony do wykonywania szerokich rowków, wpustów, wręgów oraz precyzyjnych połączeń stolarskich w drewnie i materiałach drewnopochodnych.

Zestaw ma średnicę 203 mm oraz otwór mocujący 30 mm. Regulowana konstrukcja umożliwia wykonywanie rowków o szerokości nominalnej od 6 do 20 mm.

Dwie tarcze zewnętrzne, trzy noże rowkujące oraz zestaw precyzyjnych przekładek pozwalają dopasować szerokość rowka do rzeczywistej grubości półki, przegrody, dna szuflady, panelu lub elementu łączącego.

Rowki, wpusty i wręgi podczas jednego przejścia

Zestaw DADO usuwa materiał na całej ustawionej szerokości, dzięki czemu pozwala szybko wykonywać szerokie i równe rowki bez konieczności wielokrotnego przesuwania zwykłej tarczy pilarskiej.

CMT 230.312.08M sprawdzi się podczas wykonywania:

• rowków pod półki,
• wpustów pod dna szuflad,
• rowków pod tylne ścianki mebli,
• wręgów na krawędziach elementów,
• połączeń typu dado,
• połączeń na pióro i wpust,
• gniazd pod panele i wypełnienia,
• szerokich nacięć konstrukcyjnych,
• połączeń skrzynkowych,
• powtarzalnych rowków meblarskich.

Zestaw może wykonać rowek podczas jednego przejścia lub kilku przejść o stopniowo zwiększanej głębokości.

Płaskie dno rowka

Połączenie zewnętrznych tarcz oraz wewnętrznych noży rowkujących umożliwia uzyskanie równego, płaskiego dna rowka.

Ma to szczególne znaczenie podczas:

• osadzania półek,
• montowania przegród,
• wykonywania wpustów pod panele,
• klejenia połączeń stolarskich,
• wykonywania wręgów,
• tworzenia połączeń wymagających dużej powierzchni styku.

Równe dno ogranicza konieczność późniejszego wyrównywania rowka frezarką lub dłutem.

System Locked DADO PRO

Zestaw wykorzystuje specjalny system Locked DADO PRO.

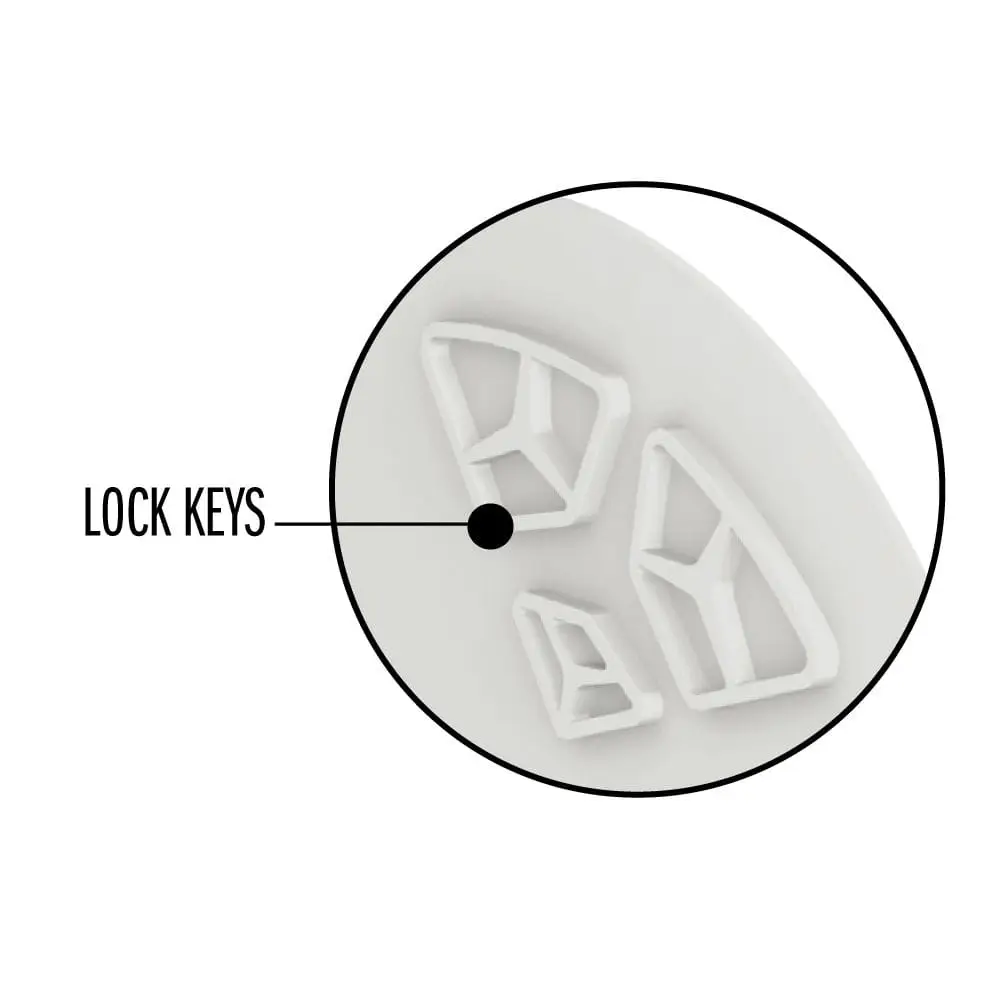

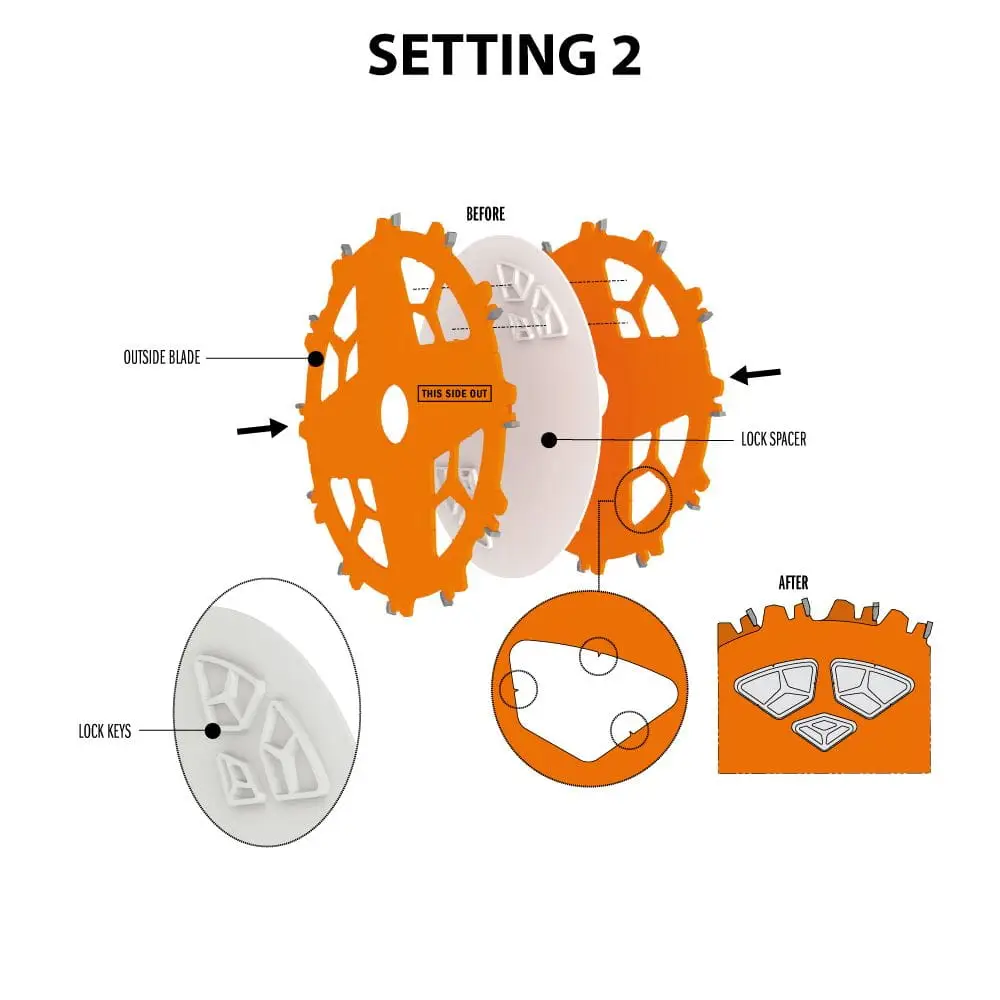

Poszczególne tarcze, noże oraz przekładki współpracują z elementami ustalającymi, które po prawidłowym złożeniu blokują części zestawu względem siebie.

System Locked DADO PRO:

• stabilizuje położenie poszczególnych elementów,
• zachowuje prawidłowe odstępy pomiędzy ostrzami,
• ogranicza wzajemne przemieszczanie tarcz i noży,
• ułatwia powtarzalne składanie zestawu,
• zapobiega wzajemnemu kontaktowi ostrzy podczas obrotów.

Według producenta konstrukcja zestawu spełnia wymagania normy UNI EN 847.

System blokowania nie eliminuje ryzyka odrzutu obrabianego materiału. Bezpieczna praca wymaga prawidłowego prowadzenia elementu, odpowiedniej przykładnicy, docisków oraz przestrzegania instrukcji pilarki.

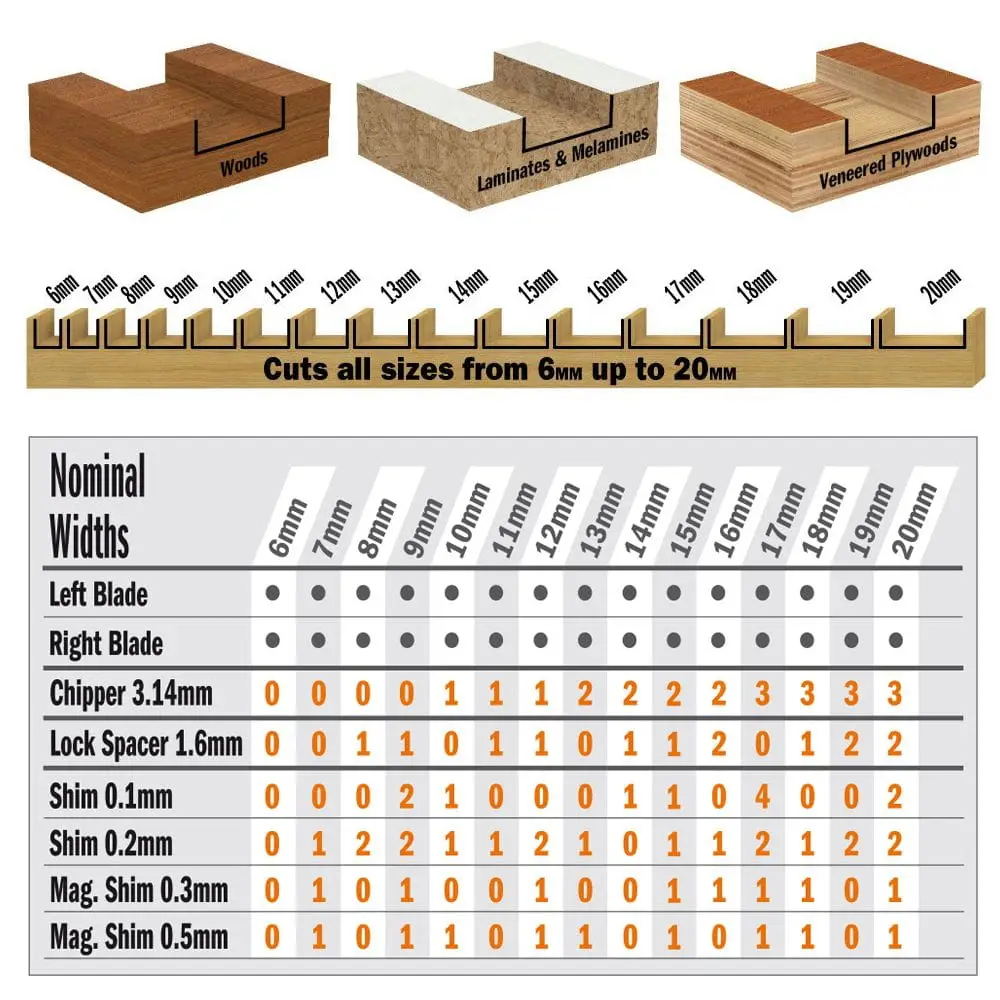

Regulowana szerokość rowka 6–20 mm

Nominalny zakres szerokości wykonywanego rowka wynosi:

6–20 mm

Dokładna szerokość zależy od zastosowanej konfiguracji tarcz, noży i podkładek regulacyjnych. Rzeczywisty zakres techniczny wynosi około 6,35–20,64 mm.

Możliwe jest ustawienie między innymi szerokości:

• 6 mm,
• 7 mm,
• 8 mm,
• 9 mm,
• 10 mm,
• 11 mm,
• 12 mm,
• 13 mm,
• 14 mm,
• 15 mm,
• 16 mm,
• 17 mm,
• 18 mm,
• 19 mm,
• 20 mm.

Cienkie podkładki umożliwiają dodatkową korektę szerokości, co jest szczególnie przydatne podczas dopasowywania rowka do sklejki lub płyty o rzeczywistej grubości różniącej się od wartości nominalnej.

Przed wykonaniem właściwego elementu warto przygotować próbny rowek w materiale odpadowym.

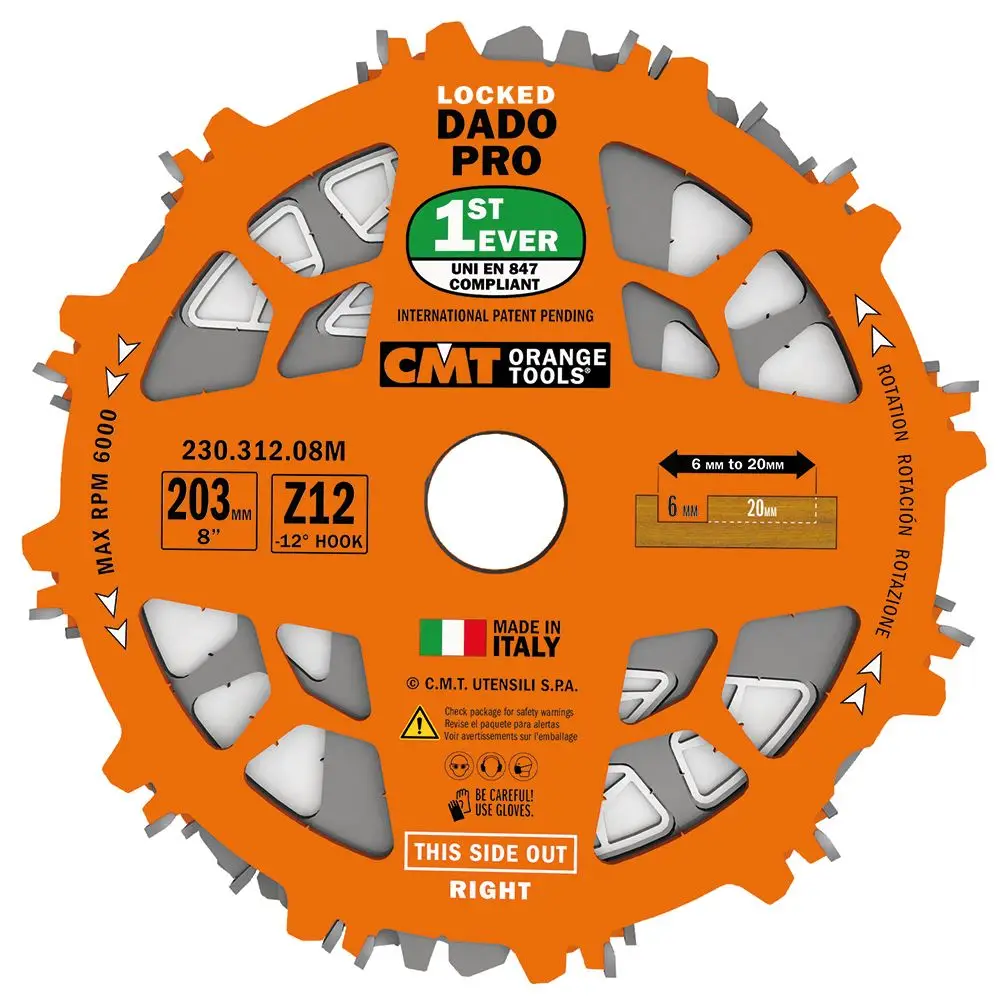

Dwie tarcze zewnętrzne 12 + 12Z

Zestaw składa się z dwóch kierunkowych tarcz zewnętrznych:

• lewej,
• prawej.

Każda tarcza zewnętrzna ma 12 zębów, dlatego prawidłowy zapis liczby zębów to:

12 + 12Z

Obie tarcze zewnętrzne muszą być zawsze prawidłowo zamontowane. Zestawu nie wolno używać tylko z jedną tarczą zewnętrzną ani z samymi nożami wewnętrznymi.

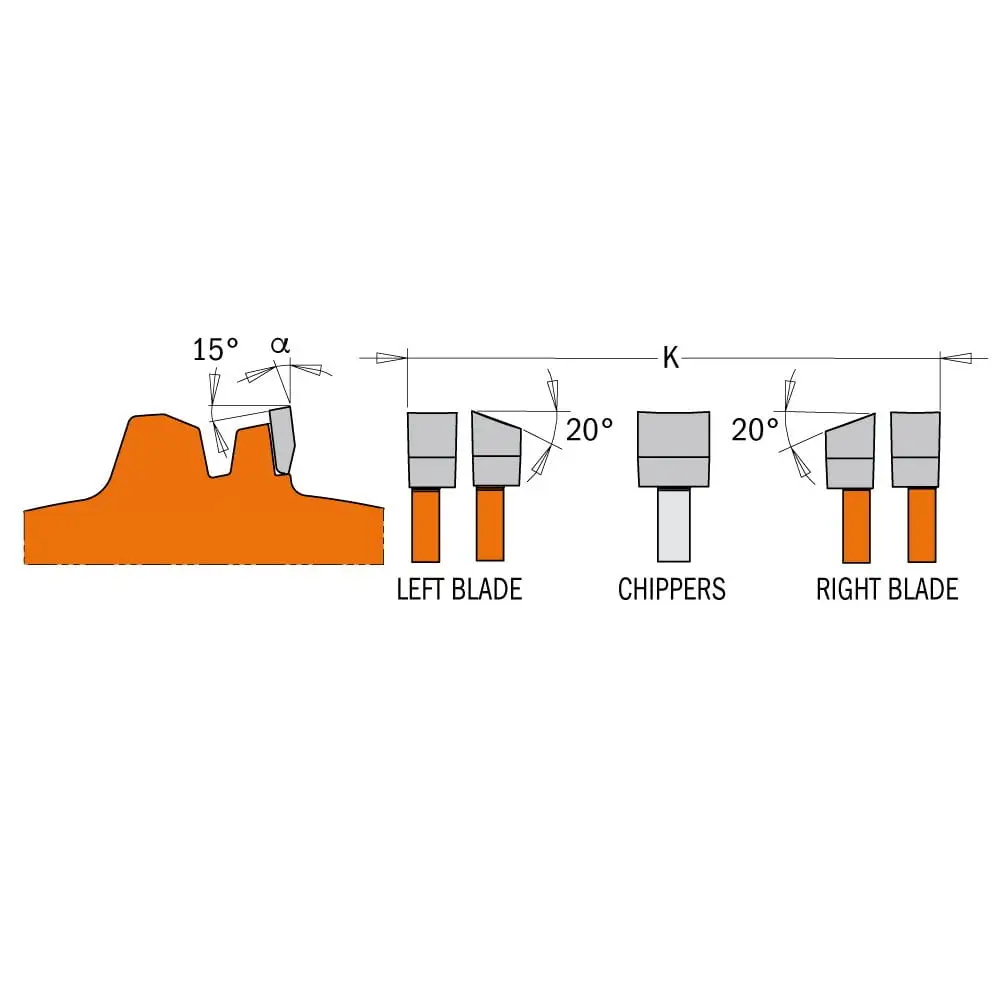

Geometria FTG + ATB

Zestaw wykorzystuje połączenie dwóch rodzajów uzębienia:

FTG + ATB

Zęby ATB, czyli naprzemiennie skośne, nacinają zewnętrzne krawędzie wykonywanego rowka. Pomaga to ograniczyć wyrywanie włókien i powstawanie odprysków.

Zęby płaskie FTG oraz noże wewnętrzne usuwają materiał ze środkowej części i pomagają uzyskać równe dno.

Połączenie FTG + ATB zapewnia:

• czyste krawędzie rowka,
• płaskie dno,
• ograniczone wyrywanie włókien,
• dobre rezultaty w sklejce,
• możliwość rowkowania płyt melaminowanych,
• dokładne wykonywanie połączeń stolarskich.

Ujemny kąt natarcia –12°

Kąt natarcia zębów wynosi –12°.

Ujemny kąt zapewnia bardziej kontrolowane pobieranie materiału podczas wykonywania szerokiego rowka.

Kąt natarcia –12°:

• ogranicza agresywne zagłębianie ostrzy,
• pomaga kontrolować szeroki przekrój usuwanego materiału,
• zapewnia spokojniejsze wejście zestawu w drewno,
• ogranicza gwałtowne obciążenie maszyny,
• dobrze odpowiada pracy w pilarkach stacjonarnych.

Otwór mocujący 30 mm

Model CMT 230.312.08M ma otwór mocujący o średnicy 30 mm.

Jest to wariant metryczny przeznaczony do odpowiednich europejskich pilarek stacjonarnych.

CMT oferuje również wersję:

CMT 230.312.08 – otwór 15,88 mm, czyli 5/8″

Zestaw musi być montowany bezpośrednio na wrzecionie o odpowiedniej średnicy i długości. Nie jest przeznaczony do stosowania z typowymi pierścieniami redukcyjnymi używanymi przy pojedynczych tarczach.

Do odpowiednich pilarek stołowych i radialnych

CMT 230.312.08M jest przeznaczony do odpowiednio przystosowanych:

• stacjonarnych pilarek stołowych,
• wybranych pilarek radialnych,
• maszyn z wrzecionem 30 mm,
• pilarek z wrzecionem wystarczająco długim do zamontowania całego zestawu,
• maszyn wyposażonych w odpowiednią wkładkę stołu do DADO.

Pilarka musi wyraźnie dopuszczać stosowanie wieloelementowych zestawów DADO.

Sama średnica wrzeciona 30 mm nie gwarantuje możliwości montażu. Należy również sprawdzić:

• długość części roboczej wrzeciona,
• możliwość prawidłowego dokręcenia nakrętki,
• maksymalną dopuszczalną szerokość zestawu,
• maksymalne obroty maszyny,
• konstrukcję osłony,
• dostępność odpowiedniej wkładki stołu,
• zalecenia producenta pilarki.

Zestaw nie jest przeznaczony do:

• ręcznych pilarek tarczowych,
• zagłębiarek,
• ukośnic,
• maszyn z krótkim wrzecionem,
• pilarek, których producent zabrania stosowania DADO.

Do drewna i materiałów drewnopochodnych

Zestaw może być stosowany do wykonywania rowków w:

• drewnie miękkim,
• drewnie twardym,
• sklejce fornirowanej,
• MDF-ie,
• surowych płytach wiórowych,
• płytach melaminowanych,
• płytach laminowanych,
• klejonych płytach drewnianych.

Geometria FTG + ATB pomaga uzyskać czyste krawędzie również w materiałach pokrytych cienką warstwą dekoracyjną.

MDF, płyty wiórowe oraz laminaty zawierają kleje i składniki zwiększające zużycie ostrzy. Podczas ich regularnej obróbki zestaw należy częściej kontrolować i czyścić.

Zestaw nie jest przeznaczony do:

• aluminium,
• stali,
• innych metali,
• betonu,
• materiałów mineralnych,
• płyt cementowych.

Powłoka Orange Shield®

Korpusy tarcz zabezpieczono powłoką Orange Shield®.

Powłoka:

• chroni stal przed korozją,
• ogranicza osadzanie żywicy,
• zmniejsza przywieranie kleju i pyłu,
• pomaga ograniczyć nagrzewanie,
• ułatwia czyszczenie,
• chroni powierzchnię podczas przechowywania.

Zestaw należy regularnie oczyszczać z żywicy, kleju oraz pyłu powstającego podczas obróbki materiałów drewnopochodnych.

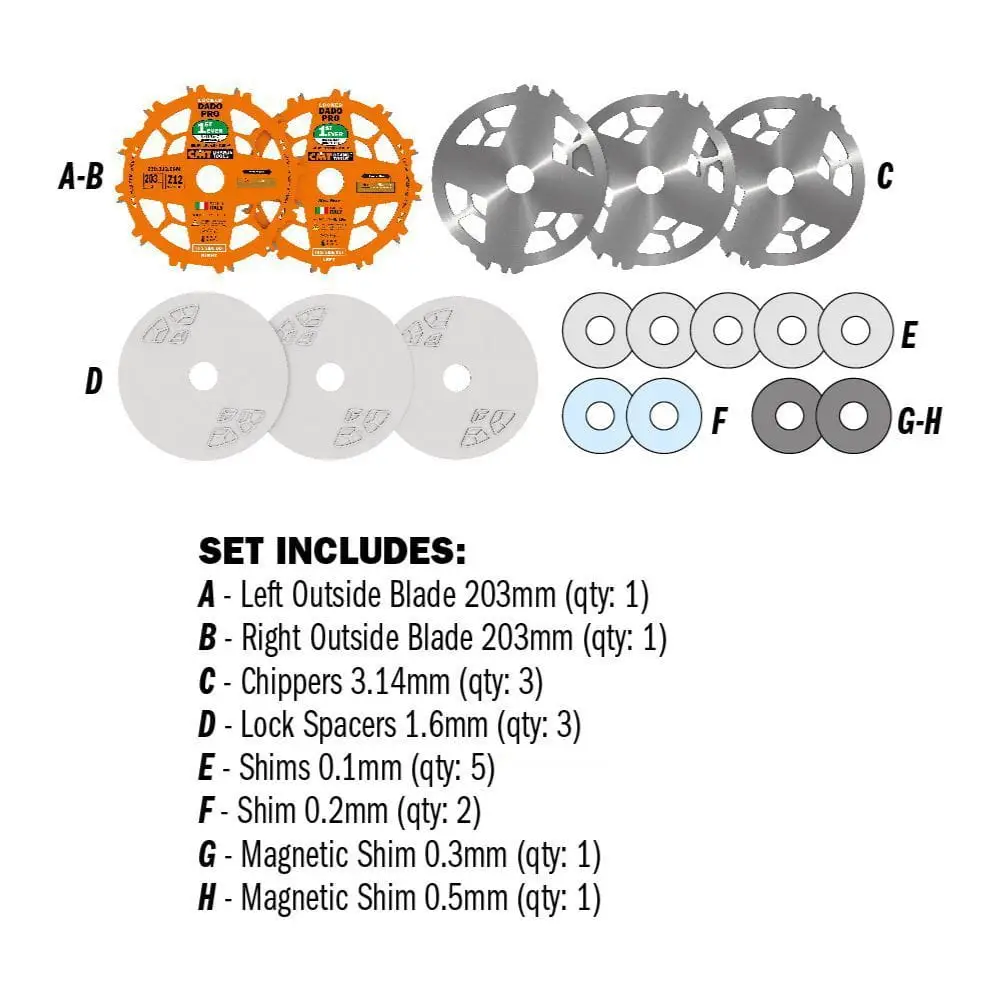

Zawartość zestawu

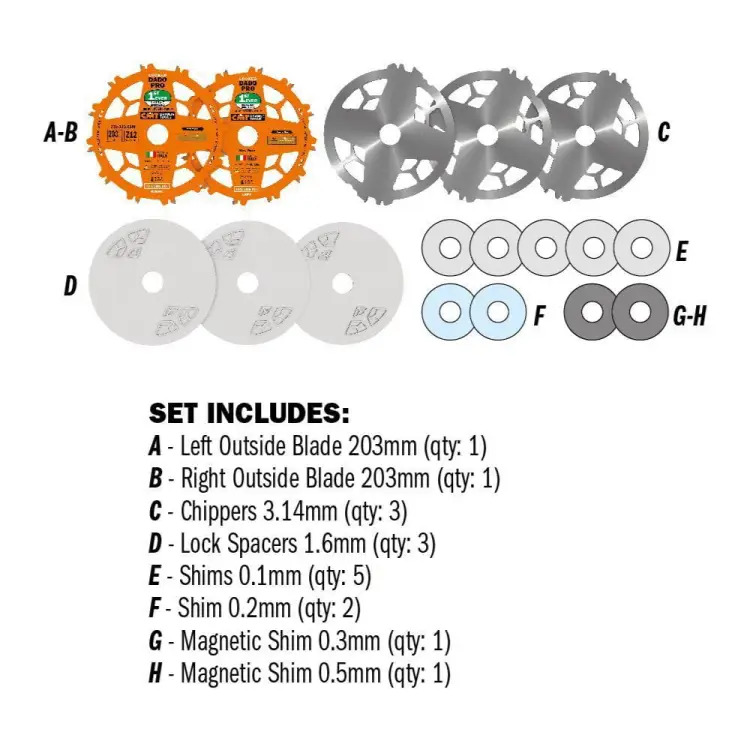

Komplet obejmuje:

• 1 lewą tarczę zewnętrzną 203 mm,
• 1 prawą tarczę zewnętrzną 203 mm,
• 3 noże rowkujące o grubości około 3,14 mm,
• 3 przekładki blokujące o grubości około 1,6 mm,
• 5 podkładek regulacyjnych 0,1 mm,
• 2 podkładki regulacyjne 0,2 mm,
• 1 magnetyczną podkładkę 0,3 mm,
• 1 magnetyczną podkładkę 0,5 mm,
• walizkę do przechowywania zestawu.

Dostępny jest również zapasowy komplet podkładek i przekładek CMT 299.000.08.

Maksymalna prędkość 6000 obr./min

Maksymalna dopuszczalna prędkość obrotowa zestawu wynosi:

6000 obr./min

Podczas pracy nie wolno przekraczać niższej z dwóch wartości:

• maksymalnych obrotów zestawu,
• maksymalnych obrotów dopuszczonych przez producenta pilarki.

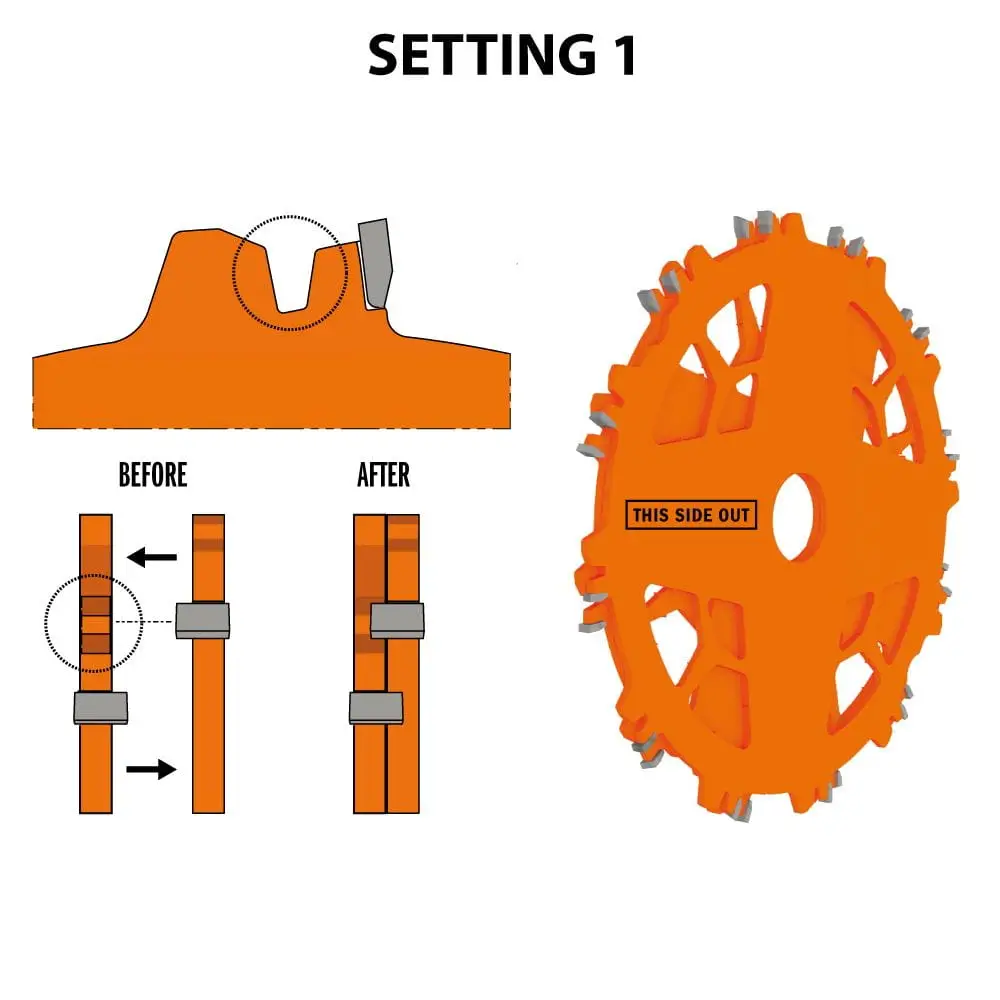

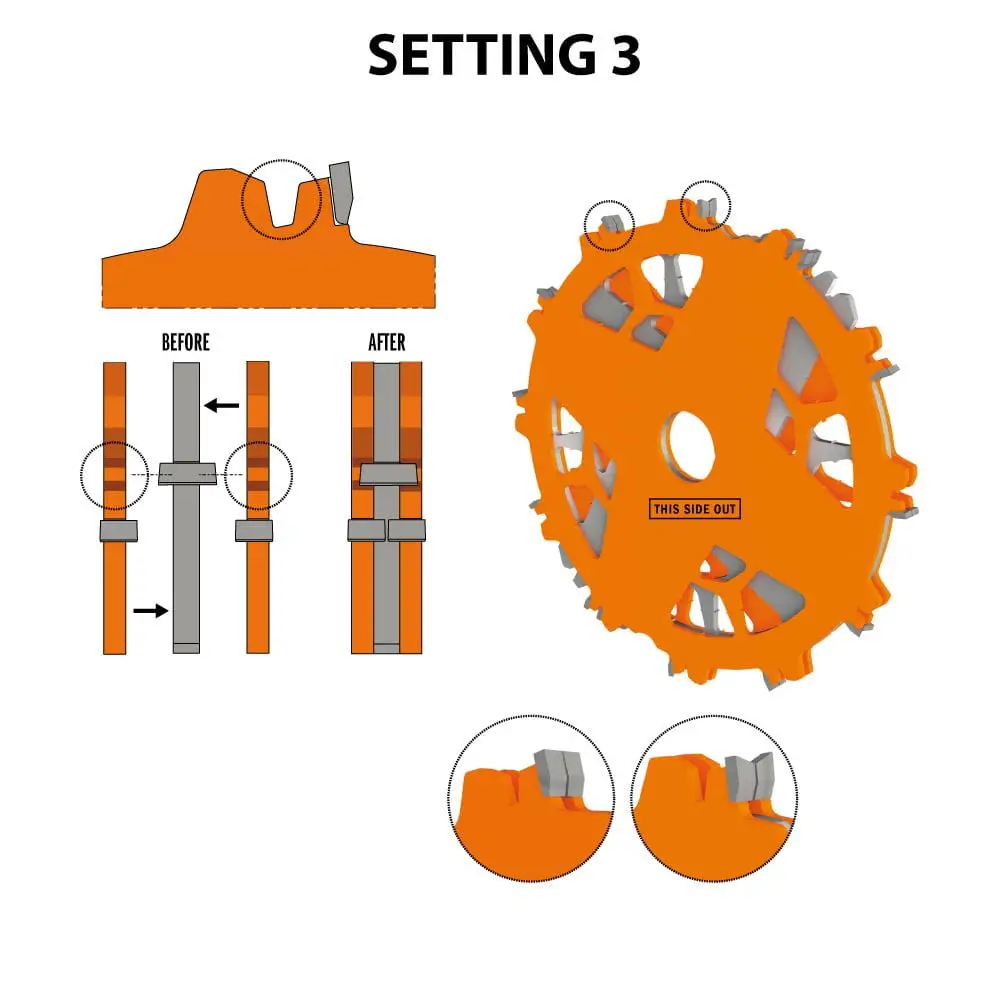

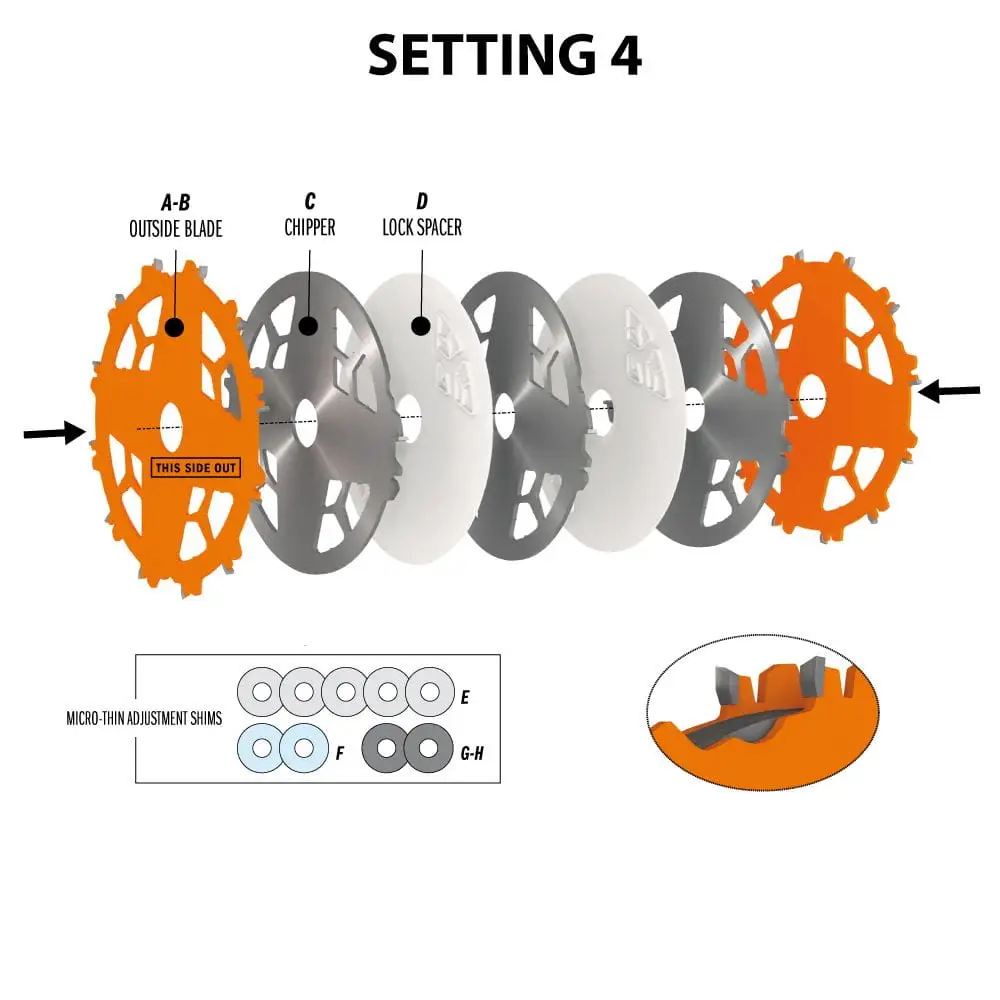

Jak ustawić szerokość rowka?

1. Odłączyć pilarkę od zasilania.
2. Określić wymaganą szerokość rowka.
3. Założyć lewą tarczę zewnętrzną zgodnie z kierunkiem obrotów.
4. Zamontować odpowiednią liczbę noży rowkujących.
5. Umieścić wymagane przekładki blokujące.
6. Dodać cienkie podkładki regulacyjne.
7. Założyć prawą tarczę zewnętrzną.
8. Sprawdzić prawidłowe ustawienie elementów blokujących.
9. Dokręcić zestaw zgodnie z instrukcją pilarki.
10. Ręcznie obrócić zestaw i sprawdzić, czy nie dotyka wkładki ani elementów maszyny.
11. Wykonać próbny rowek w materiale odpadowym.
12. W razie potrzeby skorygować szerokość podkładkami.

Przy wykonywaniu głębokich rowków zaleca się kilka stopniowo pogłębianych przejść zamiast usuwania całej głębokości podczas jednego przejazdu.

Bezpieczna praca z zestawem DADO

Podczas użytkowania należy:

• zawsze stosować obie tarcze zewnętrzne,
• zachować prawidłową kolejność elementów,
• sprawdzić kierunek obrotów,
• używać odpowiedniej wkładki stołu,
• korzystać z przykładnicy lub prowadnicy kątowej,
• stosować dociski, popychacze i grzebienie dociskowe,
• stabilnie prowadzić obrabiany materiał,
• sprawdzić ręczny obrót zestawu przed uruchomieniem,
• nie przekraczać 6000 obr./min,
• stosować ochronę wzroku, słuchu oraz odciąg pyłu.

Nie wolno:

• wykonywać rowków z wolnej ręki,
• używać tylko jednej tarczy zewnętrznej,
• używać samych noży wewnętrznych,
• montować zestawu na zbyt krótkim wrzecionie,
• regulować zestawu przy maszynie podłączonej do zasilania,
• pracować zestawem niekompletnym lub uszkodzonym,
• stosować go do metalu lub materiałów mineralnych.

Dlaczego warto wybrać CMT 230.312.08M?

• profesjonalny system Locked DADO PRO,
• otwór 30 mm do odpowiednich maszyn europejskich,
• regulowana szerokość rowka 6–20 mm,
• możliwość precyzyjnego dopasowania szerokości,
• płaskie dno wykonywanego rowka,
• czyste krawędzie drewna i sklejki,
• dwie tarcze zewnętrzne 12+12Z,
• geometria FTG + ATB,
• kontrolowany kąt natarcia –12°,
• trzy wewnętrzne noże rowkujące,
• precyzyjne podkładki regulacyjne,
• magnetyczne podkładki do drobnych korekt,
• specjalne przekładki blokujące,
• powłoka Orange Shield®,
• trwała walizka do przechowywania,
• możliwość dokupienia zapasowych podkładek.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: Locked DADO PRO
• Kod produktu: 230.312.08M
• EAN-13: 0664252054688
• GTIN-12 / UPC: 664252054688
• Średnica zestawu: 203 mm
• Średnica otworu: 30 mm
• Liczba zębów: 12 + 12Z
• Geometria zębów: FTG + ATB
• Kąt natarcia: –12°
• Nominalny zakres szerokości rowka: 6–20 mm
• Dokładny zakres techniczny: około 6,35–20,64 mm
• Maksymalna prędkość: 6000 obr./min
• Powłoka: Orange Shield®
• System blokowania: Locked DADO PRO
• Zastosowanie: rowki, wpusty i wręgi
• Materiały: drewno, sklejka, MDF, melamina i laminaty
• Rodzaj maszyny: odpowiednia pilarka stołowa lub radialna
• Otwory dodatkowe: brak
• Redukcja otworu: nie
• Wariant z otworem 15,88 mm: CMT 230.312.08
• Zapasowy zestaw przekładek: CMT 299.000.08

FAQ – najczęściej zadawane pytania

Do czego służy zestaw DADO?

Zestaw służy do wykonywania szerokich rowków, wpustów, wręgów i połączeń stolarskich w drewnie oraz materiałach drewnopochodnych.

Jaki jest zakres szerokości rowka?

Nominalny zakres wynosi 6–20 mm. Cienkie podkładki umożliwiają dodatkową korektę szerokości.

Ile zębów ma zestaw?

Każda z dwóch tarcz zewnętrznych ma 12 zębów. Łączny zapis to 12+12Z.

Jaka jest geometria zębów?

Zestaw wykorzystuje geometrię FTG + ATB, czyli połączenie zębów płaskich i naprzemiennie skośnych.

Jaki jest kąt natarcia?

Ujemny kąt natarcia wynosi –12°.

Co daje system Locked DADO PRO?

System ustala elementy zestawu względem siebie, zachowuje odpowiednie odstępy między ostrzami i zapobiega ich wzajemnemu kontaktowi podczas obrotów.

Czy system Locked eliminuje odrzut?

Nie. Ryzyko odrzutu zależy również od sposobu prowadzenia materiału, ustawienia przykładnicy, zastosowania docisków oraz techniki pracy.

Czy zestaw pasuje do każdej pilarki z otworem 30 mm?

Nie. Pilarka musi dopuszczać stosowanie zestawów DADO i mieć odpowiednio długie wrzeciono.

Czy zestaw nadaje się do ukośnicy?

Nie. Jest przeznaczony do odpowiednich stacjonarnych pilarek stołowych i wybranych pilarek radialnych.

Czy można używać go w zagłębiarce?

Nie. Wieloelementowy zestaw DADO nie jest przeznaczony do zagłębiarek ani ręcznych pilarek tarczowych.

Czy można zastosować redukcję otworu?

Nie. Cały zestaw powinien być montowany bezpośrednio na odpowiednim wrzecionie o średnicy 30 mm.

Czy zestaw nadaje się do sklejki?

Tak. Pozwala wykonywać płaskodenne rowki w sklejce fornirowanej, ograniczając wyrywanie jej zewnętrznych warstw.

Czy można nim rowkować MDF?

Tak. MDF jest jednak materiałem ściernym i może przyspieszać zużycie ostrzy.

Czy nadaje się do płyt melaminowanych?

Tak. Geometria FTG + ATB pomaga uzyskać czyste krawędzie w płytach melaminowanych i laminowanych.

Jakie są maksymalne obroty?

Maksymalna prędkość zestawu wynosi 6000 obr./min.

Czy trzeba używać obu tarcz zewnętrznych?

Tak. Obie tarcze zewnętrzne muszą być zawsze prawidłowo zamontowane.

Czy można dokupić podkładki?

Tak. Zapasowy zestaw podkładek i przekładek ma kod CMT 299.000.08.
