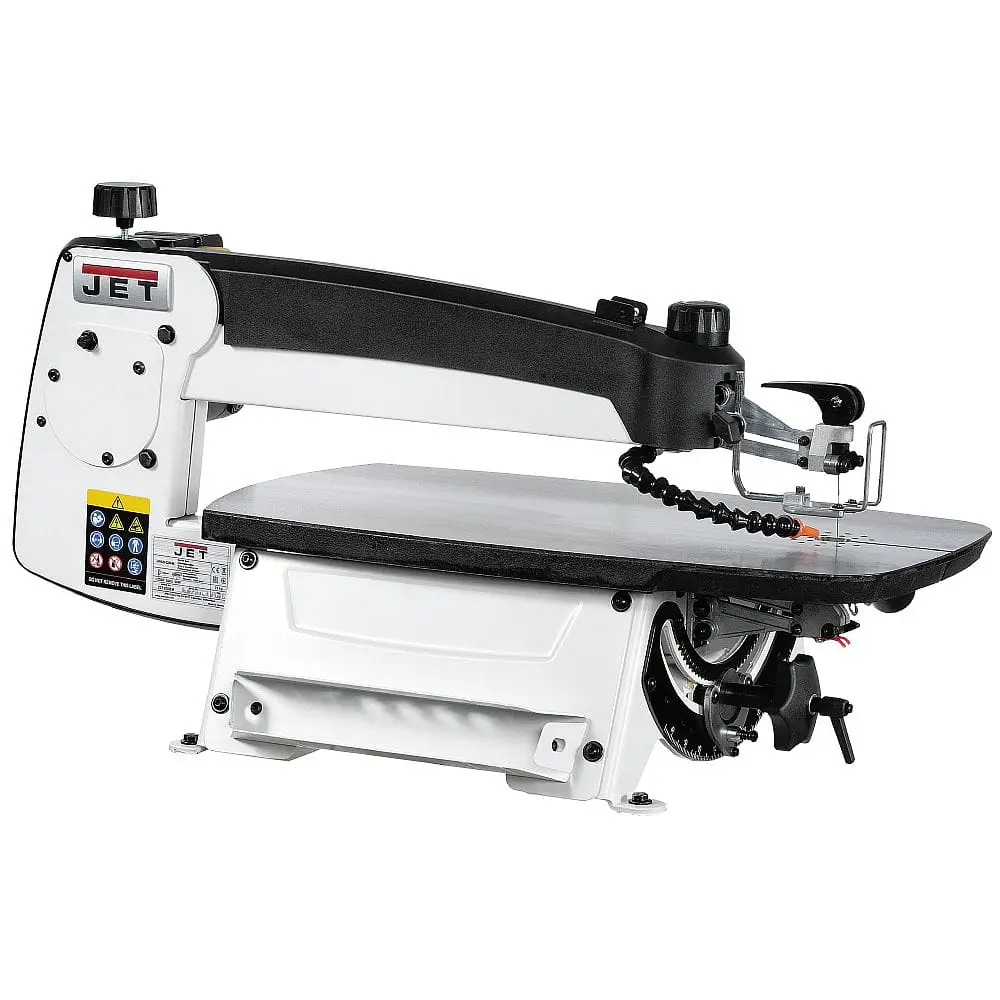

JET JWSS-22B – profesjonalna wyrzynarka włosowa do precyzyjnych wycięć

JET JWSS-22B to stołowa wyrzynarka włosowa zaprojektowana do dokładnego wycinania niewielkich detali, ciasnych łuków, wzorów dekoracyjnych oraz otworów znajdujących się wewnątrz obrabianego materiału.

Maszyna sprawdzi się podczas wykonywania:

• dekoracji drewnianych,
• liter i cyfr,
• ornamentów,
• elementów intarsji,
• ozdobnych paneli,
• zabawek i modeli,
• elementów zegarów,
• części instrumentów,
• detali do renowacji mebli,
• elementów makiet,
• wycięć wewnętrznych,
• precyzyjnych cięć po krzywej,
• niewielkich elementów seryjnych.

W przeciwieństwie do ręcznej wyrzynarki elektronarzędziowej operator prowadzi materiał po stabilnym stole, a brzeszczot wykonuje pionowy ruch roboczy w jednym miejscu. Zapewnia to większą kontrolę podczas wycinania małych promieni i skomplikowanych konturów.

Duży wysięg ramienia 565 mm

Odległość pomiędzy brzeszczotem a tylną częścią ramienia wynosi:

565 mm

Duży wysięg pozwala obrabiać szerokie elementy i wykonywać wycięcia znajdujące się daleko od ich krawędzi.

Ma to szczególne znaczenie podczas przygotowywania:

• szerokich dekoracji,
• paneli ażurowych,
• elementów ozdobnych do mebli,
• dużych liter i znaków,
• części makiet,
• rozbudowanych wzorów wewnętrznych.

Rzeczywista możliwość obrócenia materiału zależy również od jego kształtu, długości i położenia wykonywanego wycięcia.

Wysokość cięcia do 48 mm

Maksymalna wysokość obrabianego elementu wynosi:

48 mm

Taka zdolność cięcia pozwala pracować między innymi z:

• drewnem litym,
• sklejką,
• MDF,
• płytami pilśniowymi,
• odpowiednimi materiałami drewnopochodnymi,
• twardymi tworzywami sztucznymi dopuszczonymi do obróbki.

Maksymalna wysokość 48 mm jest dostępna zarówno przy cięciu pionowym, jak i po pochyleniu ramienia.

Podczas obróbki grubego materiału należy zastosować brzeszczot z uzębieniem umożliwiającym skuteczne odprowadzanie wiórów. Zbyt drobne uzębienie może powodować zapychanie rzazu, wzrost temperatury oraz schodzenie brzeszczotu z wyznaczonej linii.

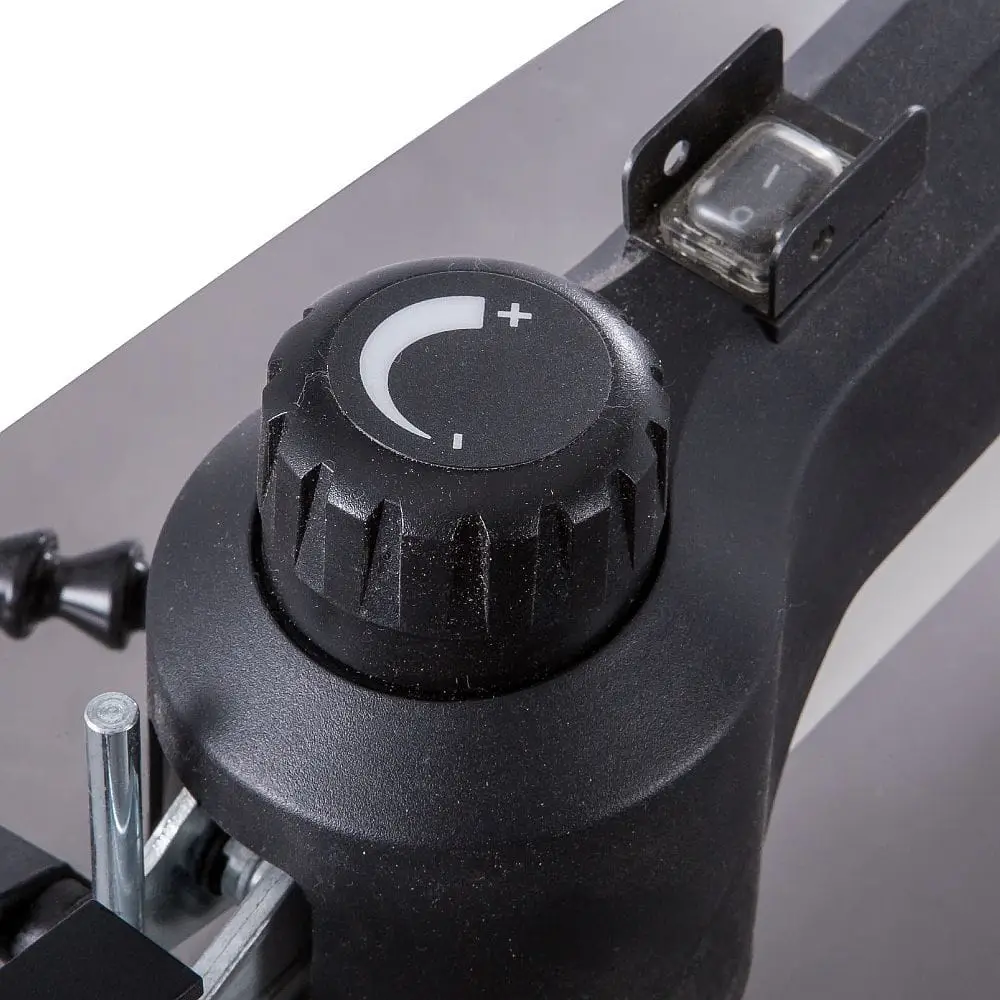

Płynna regulacja od 400 do 1550 skoków na minutę

Prędkość pracy można płynnie ustawić w zakresie:

400–1550 skoków/min

Regulacja umożliwia dopasowanie ruchu brzeszczotu do:

• rodzaju materiału,
• jego grubości,
• wielkości wykonywanego promienia,
• zastosowanego uzębienia,
• oczekiwanej jakości krawędzi,
• doświadczenia operatora.

Niższa prędkość sprawdzi się podczas:

• wykonywania skomplikowanych wzorów,
• cięcia bardzo małych promieni,
• rozpoczynania pracy w delikatnym materiale,
• obróbki tworzyw wrażliwych na nagrzewanie,
• prac wymagających maksymalnej kontroli.

Wyższa prędkość może być stosowana podczas:

• cięcia prostszego konturu,
• obróbki typowych elementów drewnianych,
• wycinania większych łuków,
• pracy w cienkich materiałach.

Nie ma potrzeby wykonywania wszystkich operacji przy maksymalnej prędkości. Zbyt szybki ruch może ograniczać kontrolę nad skomplikowanym konturem i przyspieszać zużycie brzeszczotu.

Skok brzeszczotu 19 mm

Długość pojedynczego skoku wynosi:

19 mm

Ruch brzeszczotu został dobrany tak, aby zapewnić skuteczne cięcie przy zachowaniu kontroli potrzebnej podczas wycinania drobnych detali.

Na szybkość obróbki wpływają jednocześnie:

• ustawiona liczba skoków,
• rodzaj brzeszczotu,
• liczba zębów,
• grubość materiału,
• kierunek włókien,
• siła prowadzenia elementu.

Materiał należy przesuwać płynnie i bez nadmiernego nacisku. Brzeszczot powinien samodzielnie wykonywać cięcie, a operator jedynie nadawać elementowi odpowiedni kierunek.

Regulacja charakterystyki ruchu brzeszczotu

Konstrukcja JWSS-22B pozwala regulować charakterystykę ruchu brzeszczotu. Zmiana ustawienia mechanizmu umożliwia uzyskanie bardziej pionowego albo bardziej agresywnego ruchu tnącego.

Bardziej agresywne ustawienie może przyspieszyć cięcie, ale może również:

• zwiększać ślady na krawędzi,
• utrudniać prowadzenie bardzo małych promieni,
• zwiększać ryzyko wyrywania włókien,
• ograniczać kontrolę przy delikatnych detalach.

Do dokładnego wycinania skomplikowanych wzorów lepiej sprawdzi się spokojniejszy ruch brzeszczotu. Bardziej agresywne ustawienie można zastosować podczas szybszego cięcia prostszych kształtów.

Regulację należy wykonywać wyłącznie przy wyłączonej i odłączonej od zasilania maszynie.

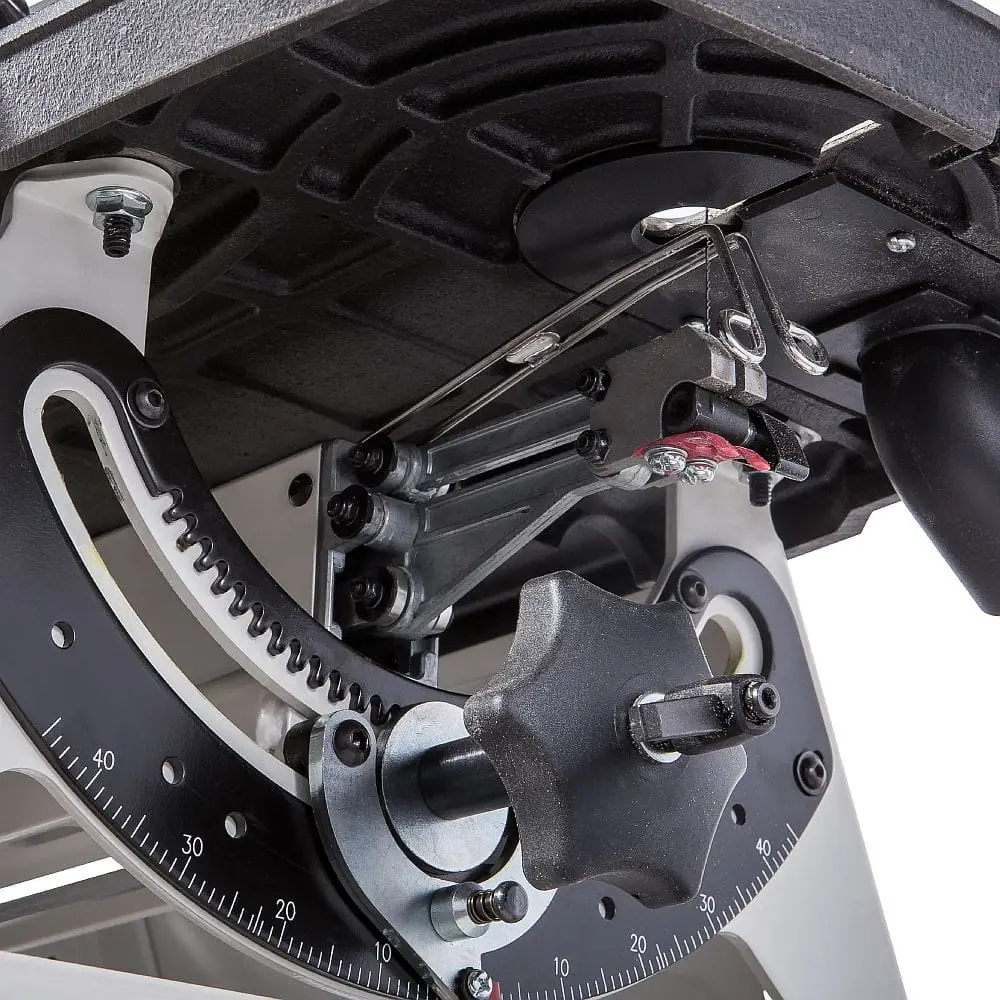

Pochylane ramię – stół pozostaje poziomy

Podczas wykonywania cięć ukośnych pochylane jest całe ramię wraz z brzeszczotem.

Zakres regulacji wynosi:

• do 45° w lewo,
• do 45° w prawo.

Żeliwny stół pozostaje przy tym w pozycji poziomej.

Rozwiązanie zapewnia ważne korzyści:

• materiał nie zsuwa się z pochylonego blatu,
• obie dłonie mogą wygodnie prowadzić element,
• obrabiana część pozostaje stabilnie podparta,
• łatwiej kontrolować drobne detale,
• zmniejsza się ryzyko przypadkowego przechylenia materiału,
• zachowana zostaje wygodna pozycja pracy.

Kąt ustawia się za pomocą mechanizmu z pokrętłem i skalą. Dla pozycji podstawowych dostępny jest mechanizm ustalający.

Przy pracach wymagających wysokiej dokładności położenie brzeszczotu warto sprawdzić kątomierzem lub odpowiednio przygotowanym elementem próbnym.

Żeliwny stół roboczy 600 × 322 mm

Stół ma wymiary:

600 × 322 mm

Masywna żeliwna konstrukcja:

• zapewnia stabilne podparcie materiału,
• ogranicza drgania,
• poprawia kontrolę podczas cięcia,
• ułatwia prowadzenie szerokich elementów,
• zwiększa sztywność całej maszyny.

Stół ma szczelinę o szerokości około 5 mm, ułatwiającą zakładanie i wymianę brzeszczotu.

Powierzchnię należy regularnie oczyszczać z pyłu, żywicy i resztek materiału. Żeliwo warto okresowo zabezpieczać środkiem antykorozyjnym niezawierającym silikonu.

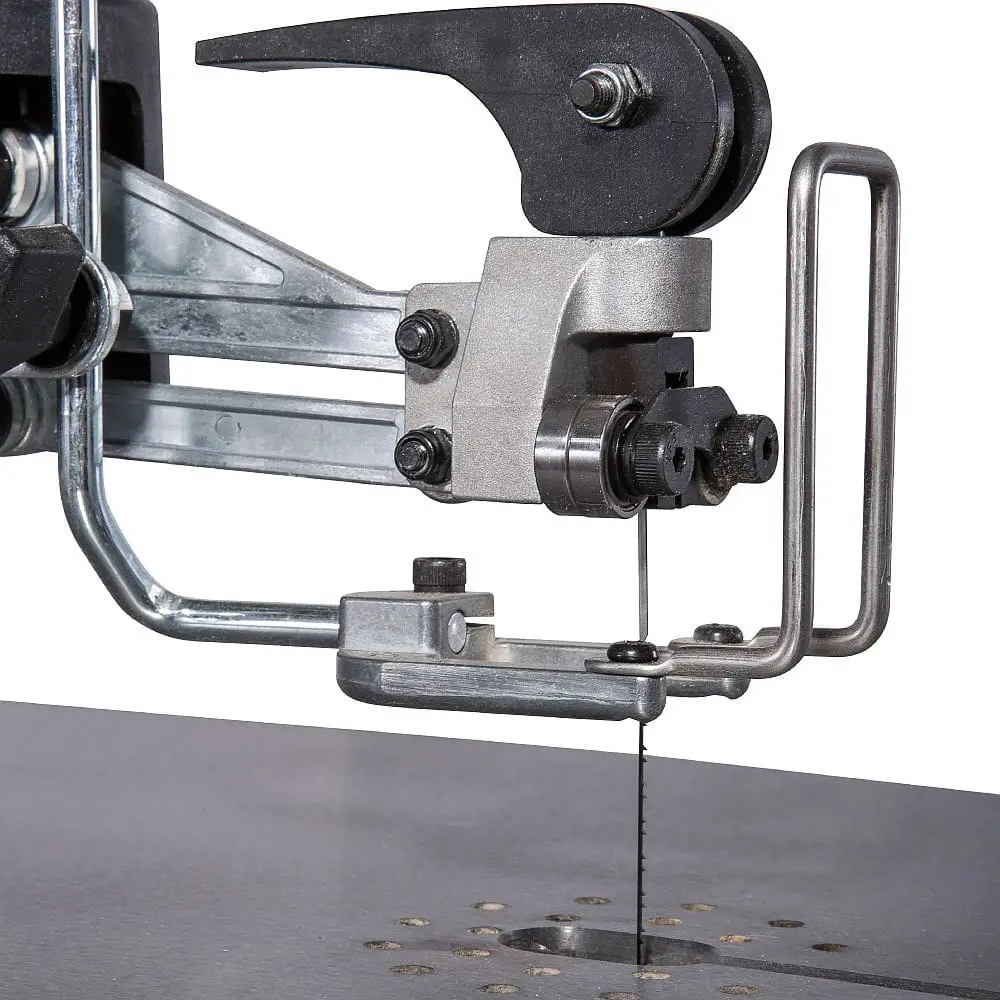

Szybkomocujący system brzeszczotu

Górny mechanizm umożliwia zaciśnięcie i naprężenie brzeszczotu jednym ruchem dźwigni.

Dolny uchwyt jest wyjmowany i zatrzaskiwany w odpowiednim mocowaniu pod stołem.

Rozwiązanie ułatwia:

• szybką wymianę brzeszczotu,
• wykonywanie wielu wycięć wewnętrznych,
• ponowne napinanie taśmy po przełożeniu przez materiał,
• przygotowywanie skomplikowanych wzorów ażurowych.

Po założeniu brzeszczotu należy sprawdzić jego napięcie. Prawidłowo naprężona taśma po lekkim szarpnięciu palcem wydaje wyraźny, czysty dźwięk.

Nie należy stosować nadmiernego napięcia. Może ono prowadzić do pękania brzeszczotów oraz szybszego zużywania powierzchni mocujących.

Brzeszczoty beztrzpieniowe 130 mm

Wyrzynarka współpracuje z brzeszczotami beztrzpieniowymi o długości:

130 mm

Zęby muszą być skierowane w dół, w stronę stołu. Dzięki temu podczas skoku roboczego materiał jest dociskany do powierzchni blatu.

Dobierając brzeszczot, należy uwzględnić:

• grubość materiału,
• wymagany promień cięcia,
• rodzaj drewna,
• kierunek włókien,
• oczekiwaną jakość krawędzi,
• prędkość pracy.

W materiale powinny znajdować się jednocześnie co najmniej trzy zęby.

Wąskie brzeszczoty są odpowiednie do:

• małych promieni,
• skomplikowanych konturów,
• delikatnych wycięć wewnętrznych,
• dekoracyjnych wzorów.

Szersze brzeszczoty zapewniają większą stabilność podczas:

• cięcia prostego,
• wykonywania dużych łuków,
• obróbki grubszego materiału,
• prowadzenia elementu po łagodnym konturze.

Unoszone ramię ułatwiające wycięcia wewnętrzne

Górne ramię można podnieść podczas przekładania brzeszczotu przez otwór startowy w materiale.

Rozwiązanie ułatwia wykonywanie wycięć wewnętrznych, charakterystycznych dla techniki fretwork.

Przykładowa kolejność pracy:

1. W wycinanym obszarze należy wywiercić otwór startowy.
2. Odłączyć maszynę od zasilania.
3. Zwolnić napięcie brzeszczotu.
4. Wyjąć jego dolne mocowanie.
5. Przełożyć brzeszczot przez otwór w materiale.
6. Ponownie osadzić uchwyt.
7. Opuścić ramię.
8. Naprężyć brzeszczot.
9. Sprawdzić jego ustawienie i kierunek zębów.
10. Rozpocząć cięcie od wnętrza wzoru.

Mechanizm utrzymujący ramię w górnym położeniu można regulować, aby dopasować jego działanie do sposobu pracy operatora.

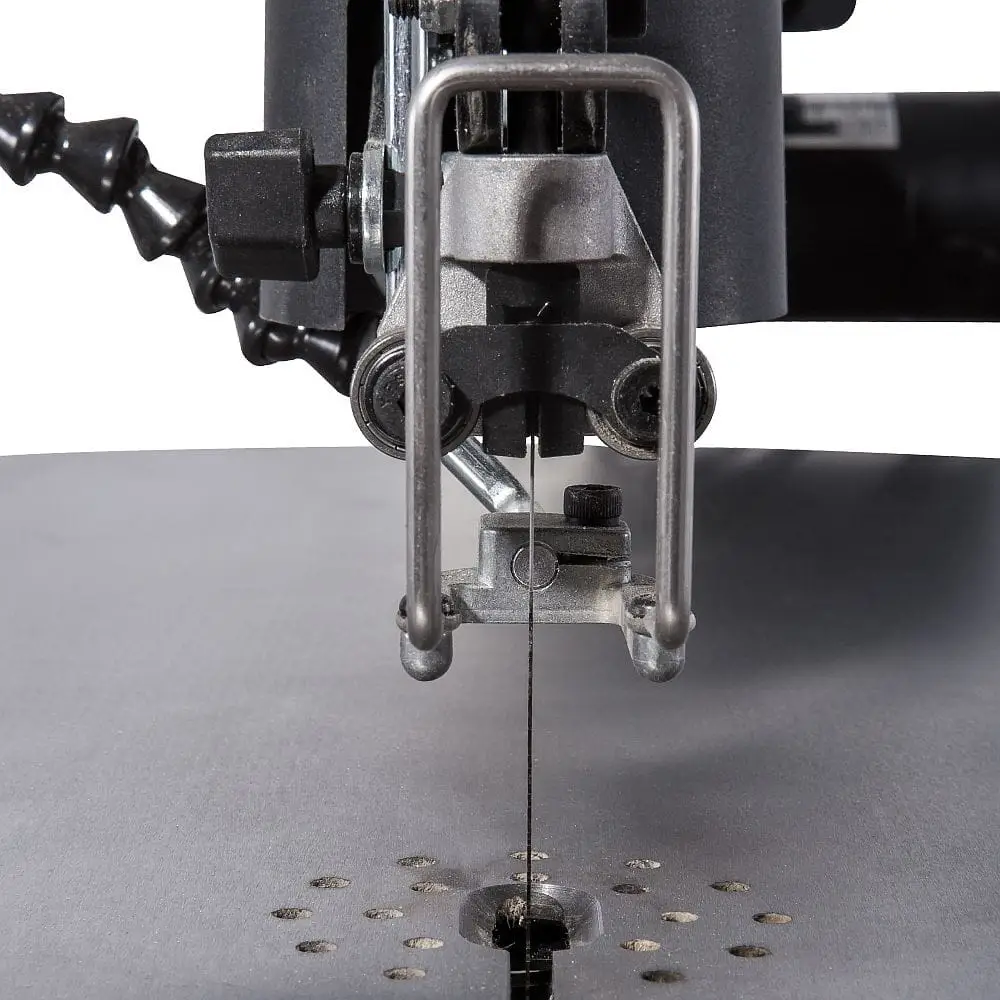

Regulowany docisk obrabianego materiału

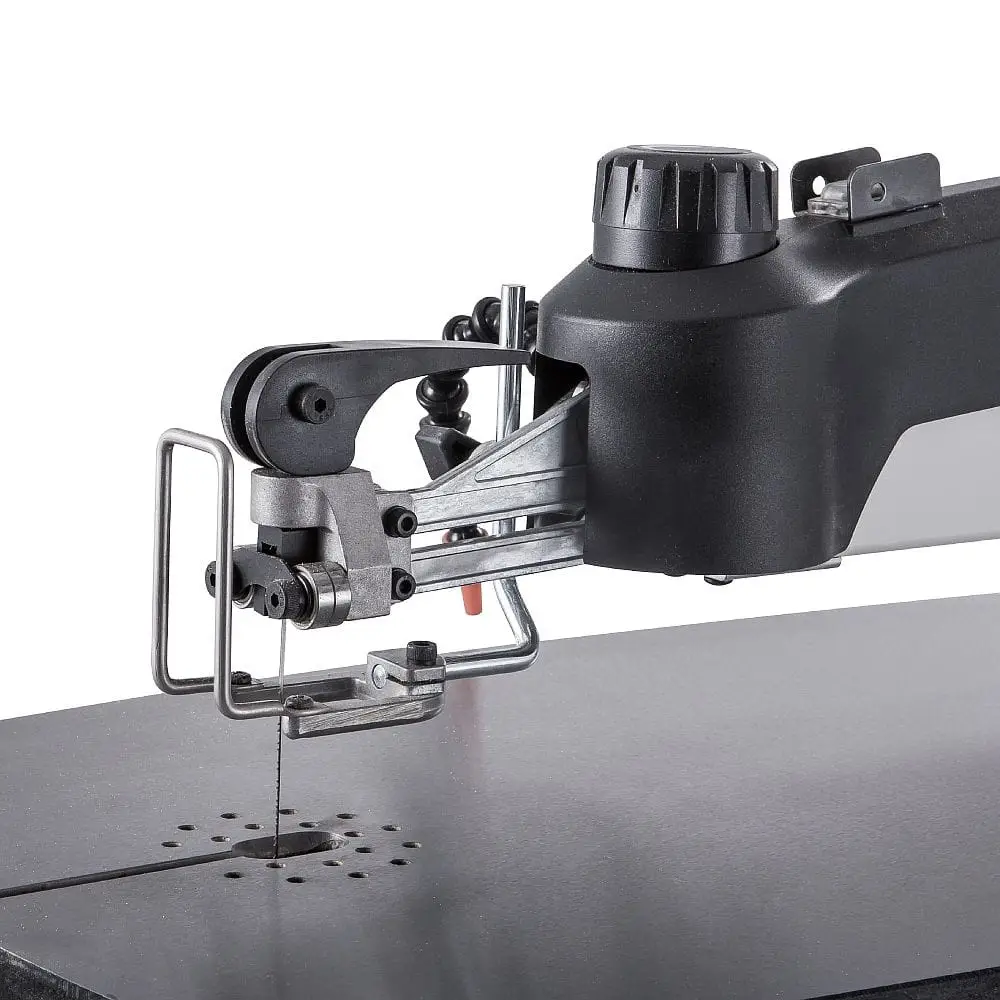

W strefie cięcia znajduje się docisk pomagający utrzymać obrabiany element na stole.

Docisk:

• ogranicza unoszenie materiału podczas górnego ruchu brzeszczotu,
• stabilizuje cienkie elementy,
• ułatwia kontrolowanie małych detali,
• zmniejsza ryzyko drgań i podskakiwania,
• może poprawić płynność prowadzenia.

Należy ustawić go możliwie blisko powierzchni materiału, pozostawiając swobodę potrzebną do obracania elementu.

Docisk nie zastępuje prawidłowego prowadzenia materiału przez operatora.

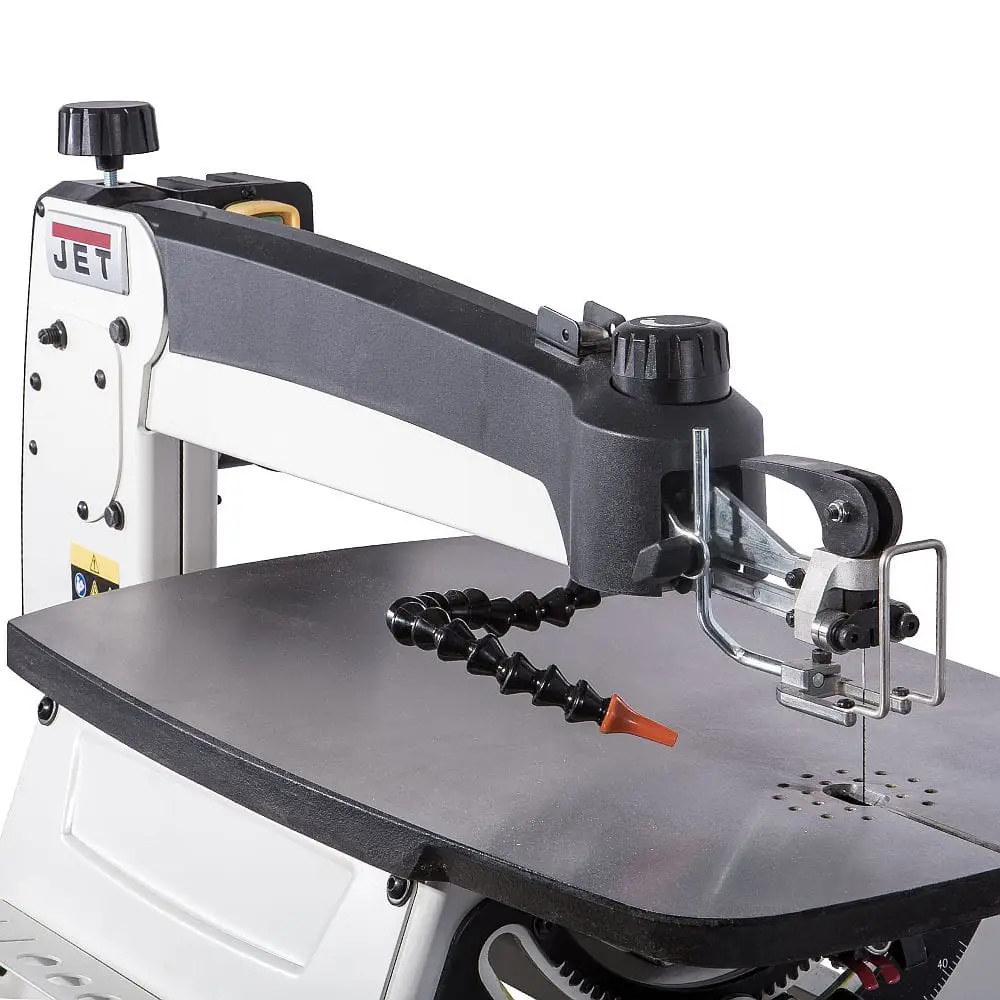

Regulowana dysza nadmuchowa

Elastyczna dysza kieruje strumień powietrza w stronę brzeszczotu.

Nadmuch usuwa drobny pył z linii cięcia i poprawia widoczność wyznaczonego konturu.

Dyszę należy ustawić:

• możliwie blisko strefy cięcia,
• z dala od twarzy operatora,
• tak, aby nie kolidowała z obrabianym elementem,
• tak, aby pył był kierowany w stronę systemu odciągowego.

Lepsza widoczność linii ma szczególne znaczenie podczas wycinania drobnych wzorów i ciasnych łuków.

Przyłącze odciągowe Ø38 mm

Wyrzynarka ma króciec odciągowy o średnicy:

38 mm

Można do niego podłączyć odkurzacz warsztatowy lub odpowiedni system odciągania drobnego pyłu.

W stole znajdują się otwory ułatwiające kierowanie zanieczyszczeń do przyłącza.

Skuteczne odciąganie:

• poprawia widoczność linii cięcia,
• ogranicza ilość pyłu na stole,
• zmniejsza gromadzenie zanieczyszczeń pod maszyną,
• ułatwia utrzymanie czystości,
• ogranicza narażenie operatora na pył drzewny.

Odkurzacz należy uruchomić przed rozpoczęciem cięcia.

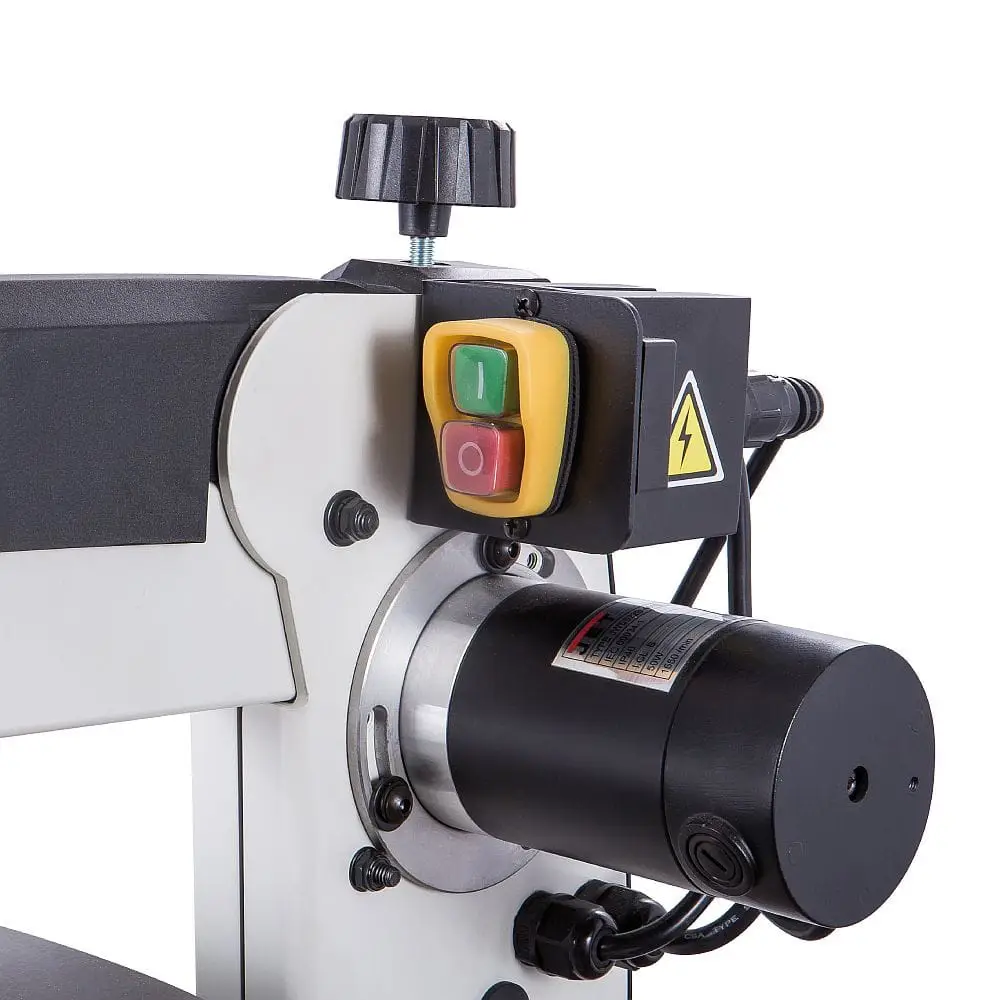

Magnetyczny wyłącznik

JET JWSS-22B ma magnetyczny wyłącznik uruchamiania i zatrzymywania.

Zabezpiecza on przed samoczynnym ponownym uruchomieniem maszyny po zaniku i powrocie napięcia.

Po przywróceniu zasilania operator musi świadomie ponownie włączyć urządzenie.

Wyłącznik jest umieszczony w tylnej części ramienia, w pobliżu silnika i regulatora prędkości.

Silnik 50 W i zasilanie 230 V

Wyrzynarka jest wyposażona w silnik szczotkowy o mocy wyjściowej:

50 W

Najważniejsze parametry elektryczne:

• zasilanie 230 V,
• częstotliwość 50 Hz,
• układ jednofazowy,
• prąd odniesienia około 1,5 A,
• zalecane zabezpieczenie instalacji 10 A,
• przewód H05VV-F 3G 1 mm²,
• klasa ochronności I.

Moc jest dopasowana do precyzyjnego cięcia wykonywanego cienkim brzeszczotem. JWSS-22B nie jest przeznaczona do szybkiego rozkroju materiału ani zastępowania klasycznej pilarki taśmowej.

Maszynę należy podłączyć do prawidłowo uziemionego gniazda.

Stabilne mocowanie do stołu lub podstawy

Korpus ma cztery otwory montażowe o średnicy około 9,5 mm.

Maszynę można przykręcić:

• bezpośrednio do stabilnego stołu warsztatowego,
• do odpowiednio sztywnego blatu,
• do dedykowanej podstawy dostępnej opcjonalnie,
• do płyty ze sklejki zamocowanej zaciskami do stołu.

Pomiędzy korpusem i powierzchnią montażową można zastosować dołączone gumowe podkładki, które pomagają ograniczyć przenoszenie drgań.

Maszyny nie należy pozostawiać luźno ustawionej na niestabilnym albo nierównym stole.

Najważniejsze zalety JET JWSS-22B

• wysięg ramienia 565 mm,
• maksymalna wysokość cięcia 48 mm,
• płynna regulacja 400–1550 skoków/min,
• skok brzeszczotu 19 mm,
• brzeszczoty beztrzpieniowe o długości 130 mm,
• szybkie mocowanie i napinanie brzeszczotu,
• wyjmowany dolny uchwyt,
• unoszone górne ramię,
• możliwość wykonywania wycięć wewnętrznych,
• regulacja charakterystyki ruchu brzeszczotu,
• pochylenie ramienia o 45° w lewo i w prawo,
• poziomy stół również podczas cięcia ukośnego,
• duży żeliwny stół 600 × 322 mm,
• regulowany docisk materiału,
• elastyczna dysza nadmuchowa,
• przyłącze odciągowe Ø38 mm,
• magnetyczny wyłącznik,

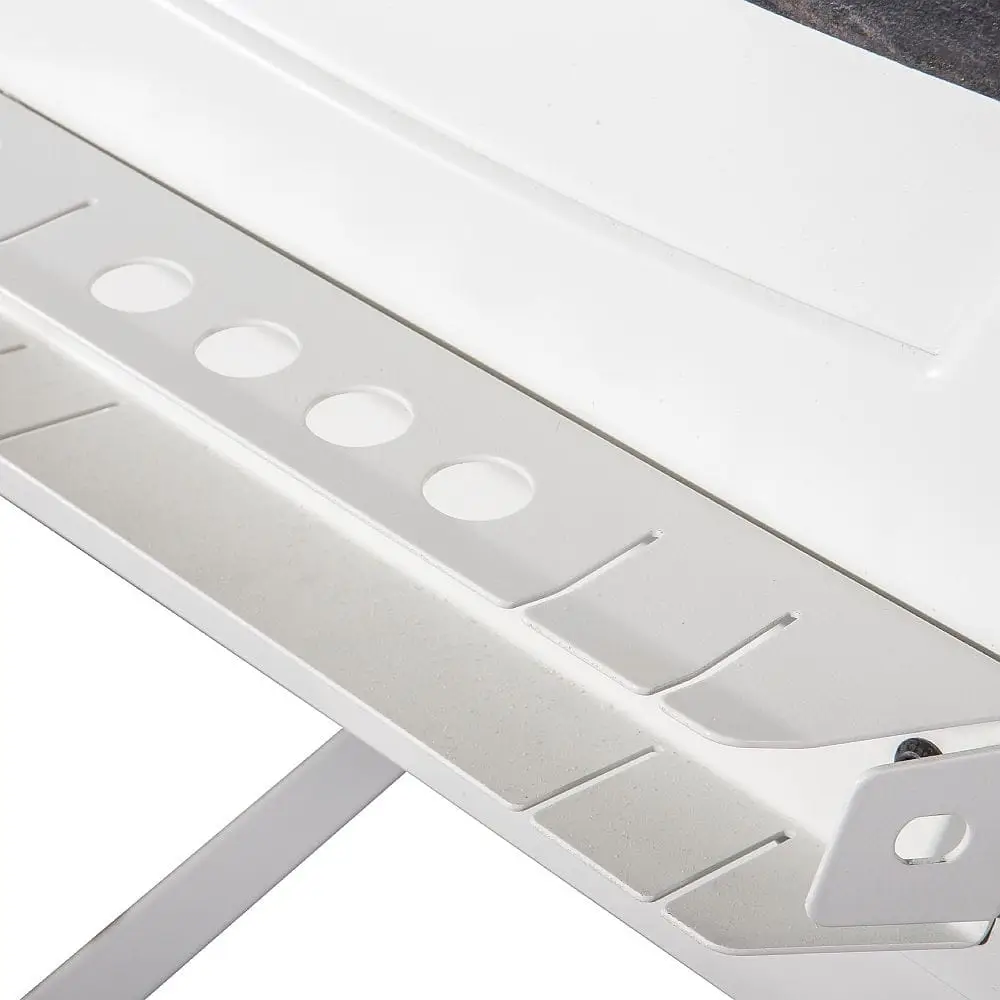

• stojak na zapasowe brzeszczoty,
• stabilna konstrukcja o masie około 31 kg.

Wyposażenie standardowe

W zestawie znajdują się:

• wyrzynarka włosowa JET JWSS-22B,
• żeliwny stół roboczy,
• pięć brzeszczotów z uzębieniem typu skip,
• dwa dolne uchwyty brzeszczotu,
• stojak do przechowywania brzeszczotów,
• regulowany docisk materiału,
• elastyczna dysza nadmuchowa,
• króciec odciągowy Ø38 mm,
• cztery regulowane stopki z nakrętkami,
• cztery gumowe podkładki,
• elementy montażowe,
• instrukcja użytkowania,
• wykaz części zamiennych.

Podstawa pod maszynę, odkurzacz, przewód odciągowy oraz dodatkowe brzeszczoty nie należą do wyposażenia standardowego.

Wyposażenie opcjonalne

Do maszyny można dobrać:

• dedykowaną stalową podstawę,
• brzeszczoty beztrzpieniowe 130 mm o różnych szerokościach,
• brzeszczoty z uzębieniem do ciasnych łuków,
• brzeszczoty do cięcia prostego,
• brzeszczoty do grubszych materiałów,
• odkurzacz warsztatowy,
• redukcję i przewód odciągowy Ø38 mm,
• lampę stanowiskową,
• przyrządy i szablony do powtarzalnych detali.

Dane techniczne

Producent: JET

Model: JWSS-22B

Kod dystrybutora: 121-JWSS-22B

Rodzaj maszyny: stołowa wyrzynarka włosowa

Przeznaczenie: drewno, materiały drewnopochodne i odpowiednie twarde tworzywa sztuczne

Zasilanie: 230 V / 50 Hz

Układ zasilania: jednofazowy

Moc wyjściowa silnika: 50 W

Prąd odniesienia: około 1,5 A

Zalecane zabezpieczenie: 10 A

Przewód zasilający: H05VV-F 3G 1 mm²

Klasa ochronności: I

Zakres prędkości: 400–1550 skoków/min

Długość skoku: 19 mm

Długość brzeszczotu: 130 mm

Rodzaj brzeszczotu: beztrzpieniowy

Maksymalna wysokość cięcia: 48 mm

Wysokość cięcia przy pochylonym ramieniu: 48 mm

Wysięg ramienia: 565 mm

Zakres pochylenia ramienia: 45° w lewo i 45° w prawo

Wymiary stołu: 600 × 322 mm

Materiał stołu: żeliwo

Szerokość szczeliny w stole: około 5 mm

Średnica króćca odciągowego: 38 mm

Poziom ciśnienia akustycznego na biegu jałowym: około 72,5 dB(A)

Poziom ciśnienia akustycznego podczas pracy: około 78,4 dB(A)

Wymiary maszyny: około 840 × 400 × 445 mm

Masa netto: około 31 kg

EAN: 7612375517293

Wskazówki dotyczące cięcia

Przed rozpoczęciem pracy należy:

• dobrać brzeszczot do materiału,
• sprawdzić stan uzębienia,
• upewnić się, że zęby są skierowane w dół,
• prawidłowo zamocować i naprężyć brzeszczot,
• ustawić odpowiednią prędkość,
• ustawić docisk materiału,
• skierować dyszę nadmuchową na linię cięcia,
• podłączyć odkurzacz,
• upewnić się, że maszyna jest stabilnie zamocowana,
• wykonać cięcie próbne na odpadowym fragmencie materiału.

Materiał należy prowadzić płynnym ruchem. Nie należy wyginać brzeszczotu na boki ani zmuszać go do wykonywania promienia mniejszego, niż pozwala jego szerokość.

Przy wykonywaniu ostrego narożnika można:

• zatrzymać posuw,
• delikatnie obrócić materiał wokół brzeszczotu,
• wykonać dodatkowe nacięcie pomocnicze,
• zastosować węższą taśmę.

Bezpieczne użytkowanie

Podczas pracy należy:

• stosować okulary ochronne,
• chronić drogi oddechowe,
• używać odciągu pyłu,
• utrzymywać palce poza linią cięcia,
• dociskać obrabiany element do stołu,
• zachować kontrolę nad materiałem,
• ustawić docisk możliwie blisko powierzchni,
• zapewnić dobre oświetlenie stanowiska,
• odsunąć luźne przedmioty od ramienia i brzeszczotu.

Nie wolno:

• sięgać pod stół przy pracującym silniku,
• regulować maszyny przy podłączonym zasilaniu,
• używać pękniętego, wygiętego lub uszkodzonego brzeszczotu,
• wkładać dłoni bezpośrednio przed linię cięcia,
• pozostawiać pracującej maszyny bez nadzoru,
• obrabiać metalu,
• używać urządzenia w wilgotnym pomieszczeniu,
• wystawiać maszyny na działanie deszczu,
• zatrzymywać brzeszczotu ręką lub obrabianym materiałem.

W przypadku pęknięcia brzeszczotu należy natychmiast wyłączyć maszynę i odłączyć ją od zasilania.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą brzeszczotu należy:

1. Wyłączyć maszynę.
2. Odłączyć wtyczkę od gniazda.
3. Poczekać na całkowite zatrzymanie mechanizmu.
4. Zabezpieczyć urządzenie przed przypadkowym uruchomieniem.

Regularnie należy:

• usuwać pył ze stołu i wnętrza maszyny,
• kontrolować stan brzeszczotu,
• sprawdzać górne i dolne mocowanie,
• oczyszczać otwory odciągowe,
• kontrolować drożność dyszy nadmuchowej,
• sprawdzać przewód zasilający,
• kontrolować działanie wyłącznika,
• zabezpieczać żeliwny stół przed korozją,
• sprawdzać gumowe podkładki i śruby mocujące.

Szczotki silnika należy kontrolować okresowo, a przy intensywnym użytkowaniu częściej. Jeżeli jedna szczotka jest zużyta, należy wymienić obie.

FAQ – najczęściej zadawane pytania

Jaki jest maksymalny wysięg wyrzynarki?

Odległość pomiędzy brzeszczotem a tylną częścią ramienia wynosi 565 mm.

Jaka jest maksymalna wysokość cięcia?

48 mm.

Jaki zakres prędkości oferuje maszyna?

Od 400 do 1550 skoków na minutę, z płynną regulacją.

Jaka jest długość skoku brzeszczotu?

19 mm.

Jakie brzeszczoty należy stosować?

Brzeszczoty beztrzpieniowe o długości 130 mm.

Czy można wykonywać wycięcia wewnętrzne?

Tak. Brzeszczot można przełożyć przez wcześniej wywiercony otwór w materiale, a unoszone ramię ułatwia jego ponowne zamocowanie.

Czy stół pochyla się podczas cięcia ukośnego?

Nie. Pochylane jest ramię wraz z brzeszczotem, a powierzchnia stołu pozostaje pozioma.

Jaki jest zakres pochylenia ramienia?

Do 45° w lewo i do 45° w prawo.

Jak duży jest stół roboczy?

600 × 322 mm.

Czy stół jest żeliwny?

Tak. Masywna żeliwna konstrukcja ogranicza drgania i zapewnia stabilne podparcie materiału.

Czy maszyna ma płynną regulację prędkości?

Tak.

Czy wyrzynarka ma nadmuch na linię cięcia?

Tak. Regulowana dysza kieruje strumień powietrza w stronę brzeszczotu.

Czy można podłączyć odkurzacz?

Tak. Króciec odciągowy ma średnicę 38 mm.

Czy docisk materiału znajduje się w zestawie?

Tak.

Czy brzeszczoty znajdują się w zestawie?

Tak. Standardowe wyposażenie obejmuje pięć brzeszczotów z uzębieniem typu skip.

Czy podstawa znajduje się w zestawie?

Nie. Maszyna jest przeznaczona do zamocowania na stabilnym stole warsztatowym albo opcjonalnej podstawie.

Czy urządzenie może ciąć metal?

Nie. Jest przeznaczone do drewna, materiałów drewnopochodnych oraz odpowiednich twardych tworzyw sztucznych.

Jaką moc ma silnik?

Moc wyjściowa wynosi 50 W.

Czy maszyna wymaga zasilania 400 V?

Nie. Jest zasilana napięciem 230 V.

Ile waży wyrzynarka?

Około 31 kg.

Jakie są wymiary urządzenia?

Około 840 × 400 × 445 mm.
