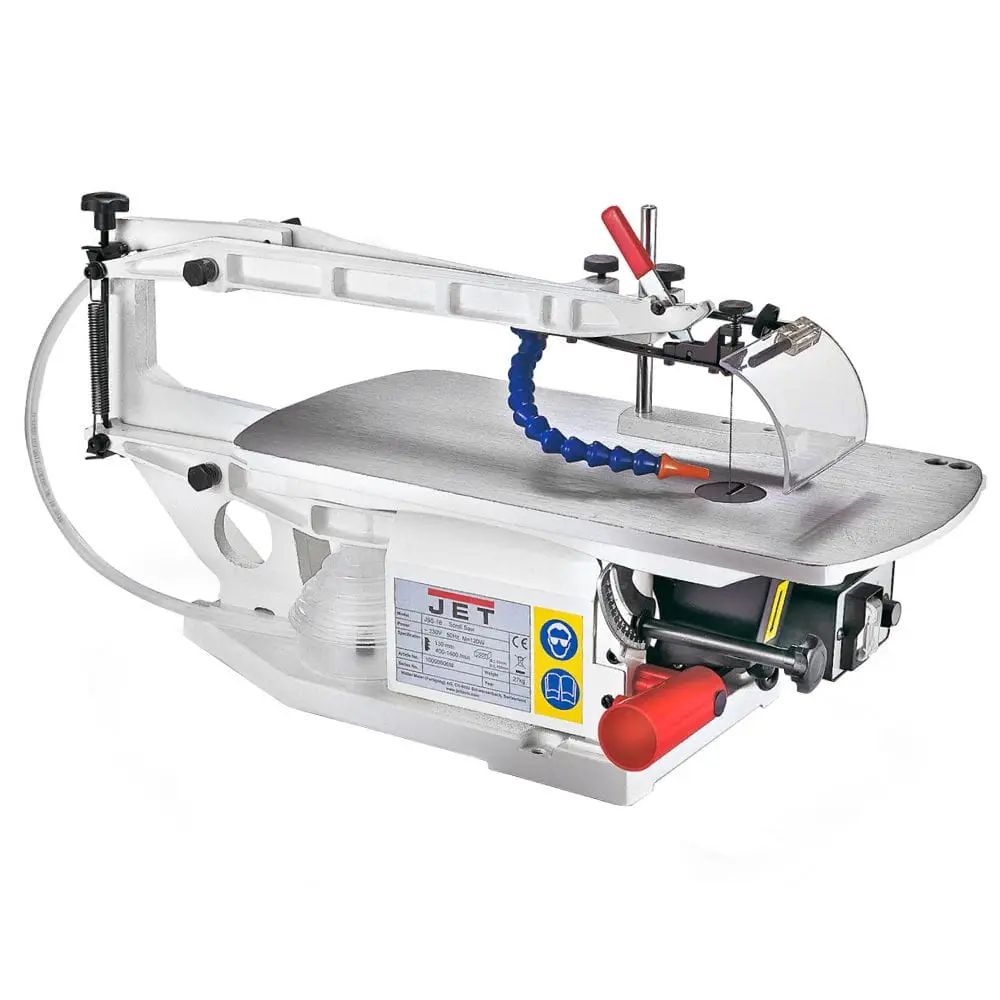

Wyrzynarka włosowa stołowa JET JSS-354V 120 W 460 mm

JET JSS-354V – precyzyjna wyrzynarka włosowa do drewna

JET JSS-354V to solidna stołowa wyrzynarka włosowa przeznaczona do precyzyjnego wycinania łuków, ornamentów, otworów wewnętrznych oraz elementów o nieregularnych kształtach.

Maszyna sprawdzi się w pracowniach stolarskich, modelarskich, szkołach, zakładach rzemieślniczych oraz wymagających warsztatach hobbystycznych. Ciężka konstrukcja pomaga ograniczyć drgania, a długie podwójne ramię utrzymuje równoległy ruch brzeszczotu.

Płynna regulacja prędkości od 400 do 1400 skoków na minutę umożliwia dostosowanie tempa cięcia do rodzaju materiału, grubości elementu i zastosowanego brzeszczotu. Maszyna obsługuje zarówno brzeszczoty z trzpieniami, jak i precyzyjne brzeszczoty beztrzpieniowe.

Do precyzyjnego wycinania kształtów i detali

JET JSS-354V może być wykorzystywana podczas:

• wykonywania cięć krzywoliniowych,
• wycinania ornamentów,
• wykonywania otworów wewnętrznych,
• przygotowywania elementów dekoracyjnych,
• wycinania liter i znaków,
• wykonywania puzzli i zabawek drewnianych,
• produkcji modeli,
• wykonywania intarsji,
• przygotowywania cienkich elementów meblowych,
• obróbki sklejki,
• wycinania kształtów w drewnie litym,
• wykonywania detali z twardych tworzyw sztucznych,
• precyzyjnego cięcia materiałów drewnopochodnych,
• wykonywania elementów wymagających małego promienia skrętu.

Wyrzynarka włosowa pozwala wykonywać znacznie ciaśniejsze łuki niż klasyczna pilarka taśmowa. Ostateczny minimalny promień zależy przede wszystkim od szerokości, grubości i rodzaju zastosowanego brzeszczotu.

Wysięg ramienia 460 mm

Odległość pomiędzy brzeszczotem a tylną częścią ramienia wynosi:

460 mm

Parametr ten określa maksymalną odległość linii cięcia od krawędzi obrabianego elementu.

Duży wysięg ułatwia wycinanie wzorów w:

• szerokich płytach,
• większych formatkach ze sklejki,
• panelach dekoracyjnych,
• elementach modeli,
• frontach i wypełnieniach,
• większych elementach ozdobnych.

Wartości 460 mm nie należy rozumieć jako całkowitej maksymalnej szerokości elementu. Przy cięciu od zewnętrznej krawędzi obrabiany materiał może być szerszy, o ile jego kształt i sposób prowadzenia nie powodują kolizji z ramieniem maszyny.

Wysokość cięcia do 60 mm

Maksymalna wysokość cięcia przy stole ustawionym prostopadle do brzeszczotu wynosi:

60 mm przy 90°

Przy stole pochylonym do 45° maksymalna wysokość materiału wynosi:

45 mm

Rzeczywista jakość cięcia grubego elementu zależy również od:

• gatunku materiału,
• twardości drewna,
• liczby zębów brzeszczotu,
• szerokości brzeszczotu,
• ustawionej prędkości,
• tempa prowadzenia elementu,
• ostrości narzędzia.

Przy grubym lub twardym materiale należy prowadzić element wolniej i umożliwić brzeszczotowi swobodne usuwanie trocin.

Płynna regulacja 400–1400 skoków/min

Prędkość pracy brzeszczotu można płynnie regulować w zakresie:

400–1400 skoków na minutę

Regulator znajduje się z przodu maszyny, dzięki czemu ustawienie można łatwo dopasować przed rozpoczęciem cięcia.

Niższa prędkość

Niższe ustawienie sprawdzi się podczas:

• wycinania ciasnych łuków,
• wykonywania delikatnych detali,
• pracy z cienkimi brzeszczotami,
• cięcia twardych tworzyw sztucznych,
• obróbki materiałów podatnych na nagrzewanie,
• rozpoczynania szczególnie precyzyjnego cięcia.

Wyższa prędkość

Wyższe ustawienie można stosować podczas:

• wykonywania dłuższych cięć,
• pracy z miękkim drewnem,
• cięcia cieńszych elementów,
• wycinania łagodnych łuków,
• pracy z odpowiednio dobranym brzeszczotem o większej podziałce.

Zbyt szybkie prowadzenie materiału może powodować schodzenie brzeszczotu z wyznaczonej linii, jego przegrzewanie lub pękanie.

Skok brzeszczotu 20 mm

Skok pionowy brzeszczotu wynosi:

20 mm

Długi ruch roboczy zapewnia sprawne usuwanie materiału i wykorzystanie większego fragmentu uzębienia brzeszczotu.

Na jakość cięcia wpływają również:

• prawidłowe napięcie brzeszczotu,
• ustawienie docisku materiału,
• równoległość ruchu ramion,
• stabilne prowadzenie elementu,
• odpowiednia liczba zębów znajdujących się jednocześnie w materiale.

Brzeszczoty o długości 130 mm

Standardowa długość brzeszczotu wynosi:

130 mm

Maszyna może współpracować z:

• brzeszczotami trzpieniowymi,
• brzeszczotami beztrzpieniowymi.

Brzeszczoty z trzpieniami są łatwe w montażu i dobrze sprawdzają się podczas prostszych prac.

Brzeszczoty beztrzpieniowe dają większy wybór szerokości, grubości i rodzaju uzębienia. Są szczególnie przydatne podczas wykonywania:

• bardzo drobnych detali,
• ciasnych łuków,
• otworów wewnętrznych,
• intarsji,
• prac modelarskich,
• precyzyjnych wzorów dekoracyjnych.

Do brzeszczotów beztrzpieniowych służą odpowiednie zaciski dostarczane z maszyną.

Szybkie zwalnianie napięcia brzeszczotu

Na górnym ramieniu znajduje się dźwignia umożliwiająca szybkie zwolnienie i ponowne naprężenie brzeszczotu.

Rozwiązanie jest szczególnie przydatne podczas wykonywania otworów wewnętrznych. Operator może:

1. wywiercić otwór startowy w materiale,
2. zwolnić napięcie brzeszczotu,
3. odłączyć jego jeden koniec,
4. przeprowadzić brzeszczot przez otwór startowy,
5. ponownie zamocować i naprężyć brzeszczot,
6. wyciąć zamknięty wzór bez przecinania zewnętrznej krawędzi elementu.

Po zakończeniu jednego otworu brzeszczot można ponownie szybko zwolnić i przełożyć do kolejnego miejsca.

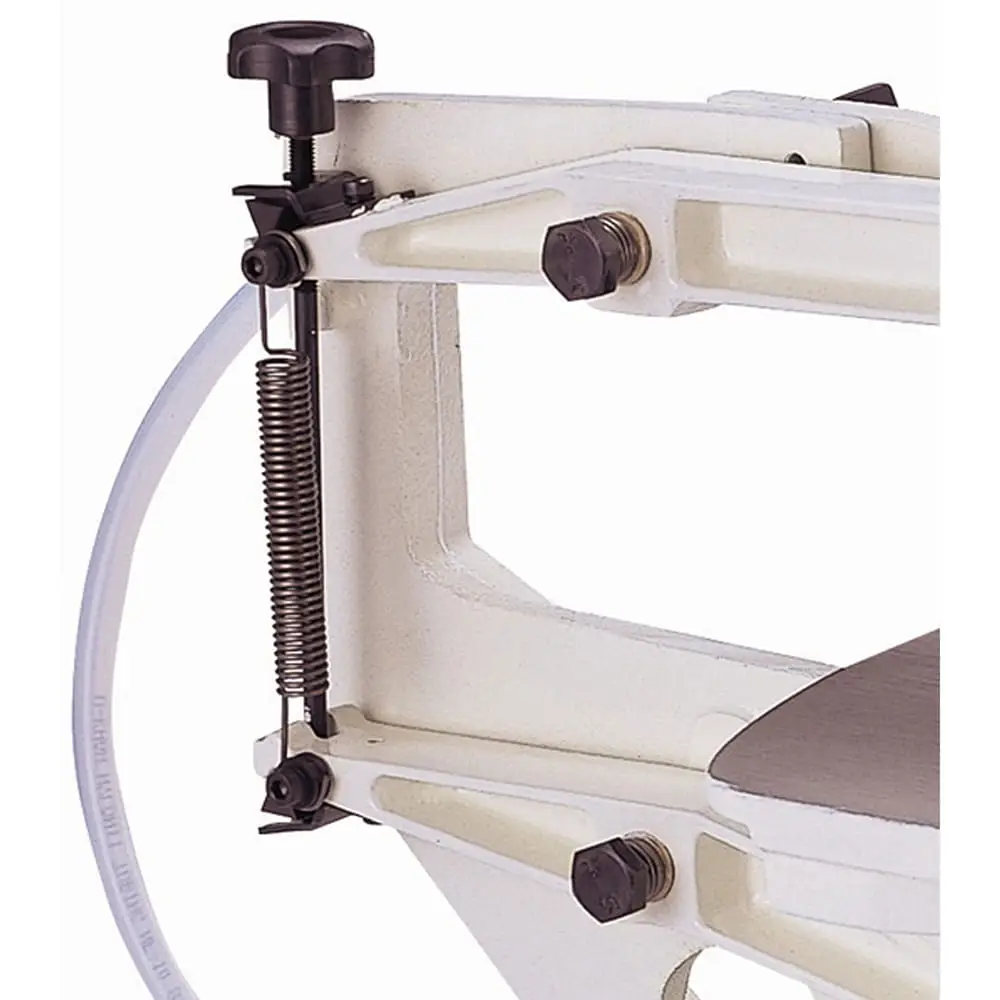

Dokładna mikroregulacja napięcia

Oprócz dźwigni szybkiego zwalniania maszyna ma pokrętło umożliwiające dokładne ustawienie napięcia.

Prawidłowo napięty brzeszczot:

• nie powinien nadmiernie odchylać się na boki,
• powinien utrzymywać prostą linię cięcia,
• nie może być przeciążony,
• powinien wydawać równy dźwięk po lekkim dotknięciu.

Zbyt małe napięcie powoduje:

• falowanie brzeszczotu,
• krzywe cięcie,
• trudności z prowadzeniem po linii,
• większe ryzyko skręcania.

Zbyt duże napięcie może prowadzić do:

• przedwczesnego pękania brzeszczotu,
• przeciążania zacisków,
• nadmiernego zużycia mechanizmu ramion.

Długie, podwójne ramię

Konstrukcja wykorzystuje długi układ podwójnego ramienia, który utrzymuje możliwie równoległy ruch brzeszczotu.

Równoległy ruch pomaga:

• ograniczyć odchylenie brzeszczotu do przodu i do tyłu,
• poprawić prostopadłość cięcia,
• zachować kontrolę przy grubszym materiale,
• uzyskać czystsze krawędzie,
• zwiększyć powtarzalność wycinanych elementów.

Ciężka konstrukcja maszyny dodatkowo pomaga ograniczyć drgania występujące podczas szybkiej pracy brzeszczotu.

Stół roboczy 460 × 230 mm

Stół ma wymiary:

460 × 230 mm

Zapewnia stabilne podparcie podczas wycinania:

• szerokich formatek,
• niewielkich detali,
• elementów o nieregularnym kształcie,
• długich łuków,
• otworów wewnętrznych.

Powierzchnię stołu należy utrzymywać w czystości, aby materiał przesuwał się płynnie i nie zahaczał o trociny lub pozostałości żywicy.

Wymienna wkładka wokół brzeszczotu ogranicza wielkość otworu roboczego i podpiera małe elementy w pobliżu miejsca cięcia.

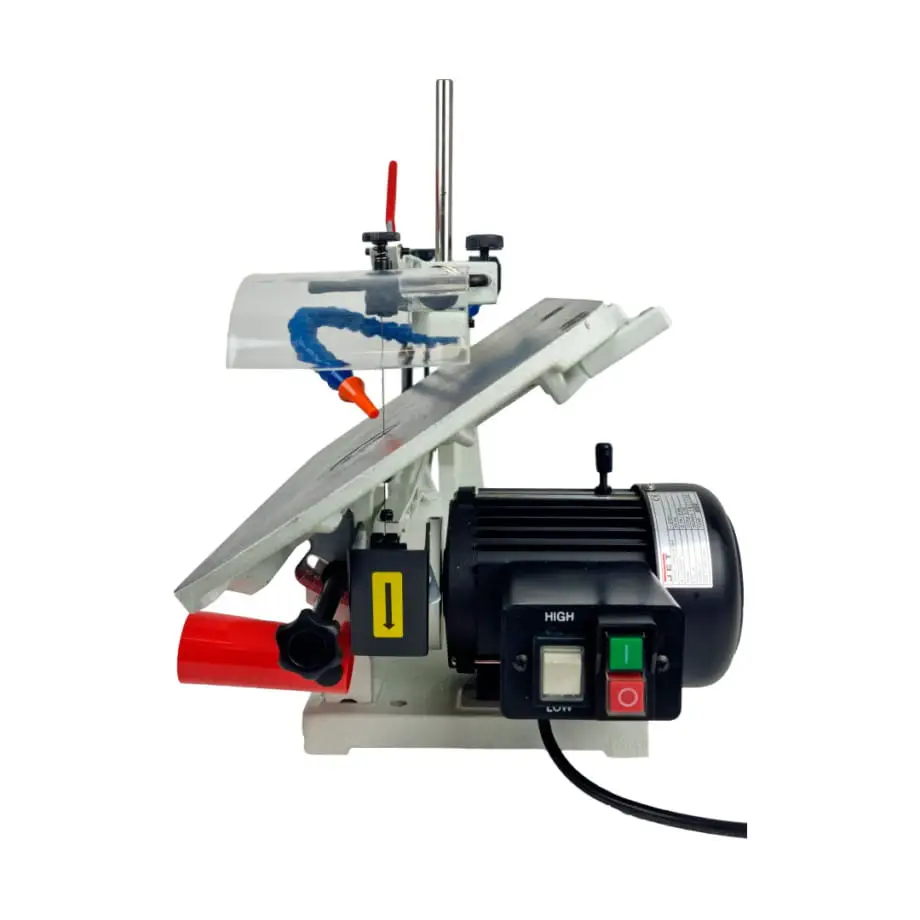

Pochylenie stołu 45° w lewo i 10° w prawo

Stół można pochylić:

• do 45° w lewo,
• do 10° w prawo.

Pozwala to wykonywać:

• cięcia ukośne,
• elementy dekoracyjne z fazowaną krawędzią,
• połączenia pod kątem,
• przestrzenne wzory,
• detale wymagające zmiennego kąta cięcia.

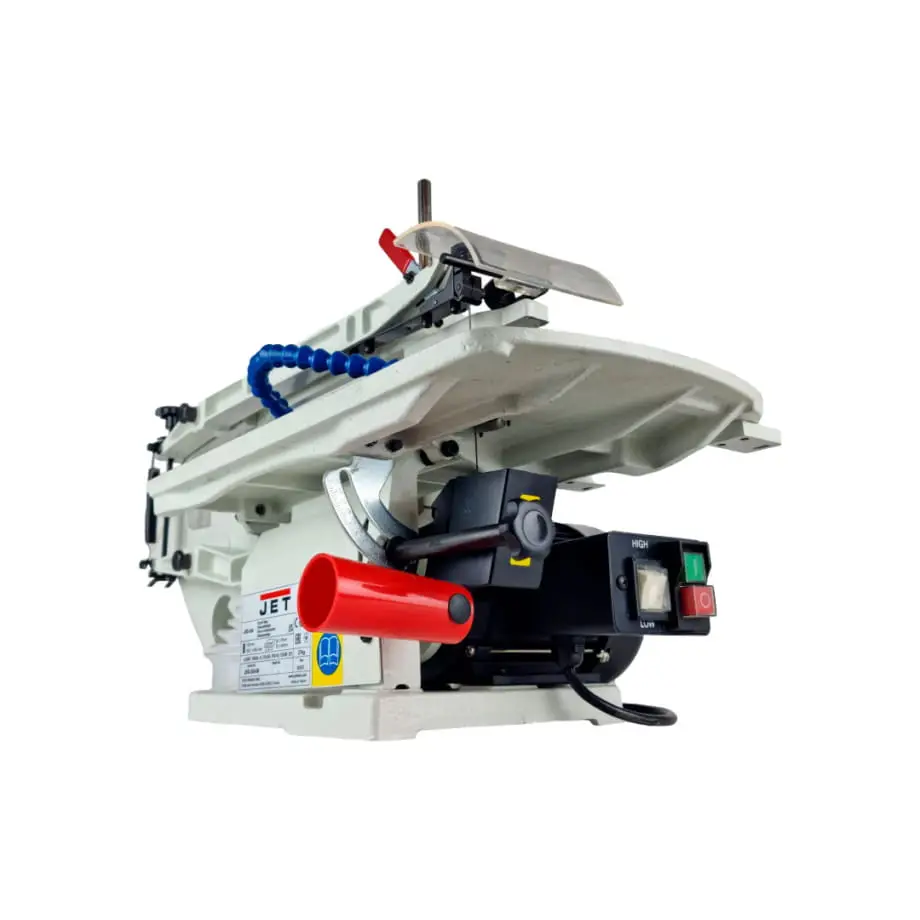

Kąt ustawia się za pomocą mechanizmu znajdującego się pod stołem. Po wybraniu pozycji stół należy mocno zablokować.

Przy cięciu pod kątem materiał ma tendencję do zsuwania się, dlatego wymaga pewniejszego prowadzenia niż przy stole ustawionym na 90°.

Docisk obrabianego materiału

Na górnym ramieniu znajduje się regulowany docisk utrzymujący element przy powierzchni stołu.

Docisk:

• ogranicza podnoszenie materiału przy ruchu brzeszczotu,
• zmniejsza drgania cienkich elementów,
• ułatwia kontrolę podczas cięcia,
• pomaga chronić palce przed zbliżeniem do brzeszczotu.

Wysokość docisku należy ustawić możliwie blisko powierzchni materiału, pozostawiając jednocześnie swobodę jego przesuwania i obracania.

Docisk nie zastępuje prawidłowego prowadzenia elementu obiema rękami.

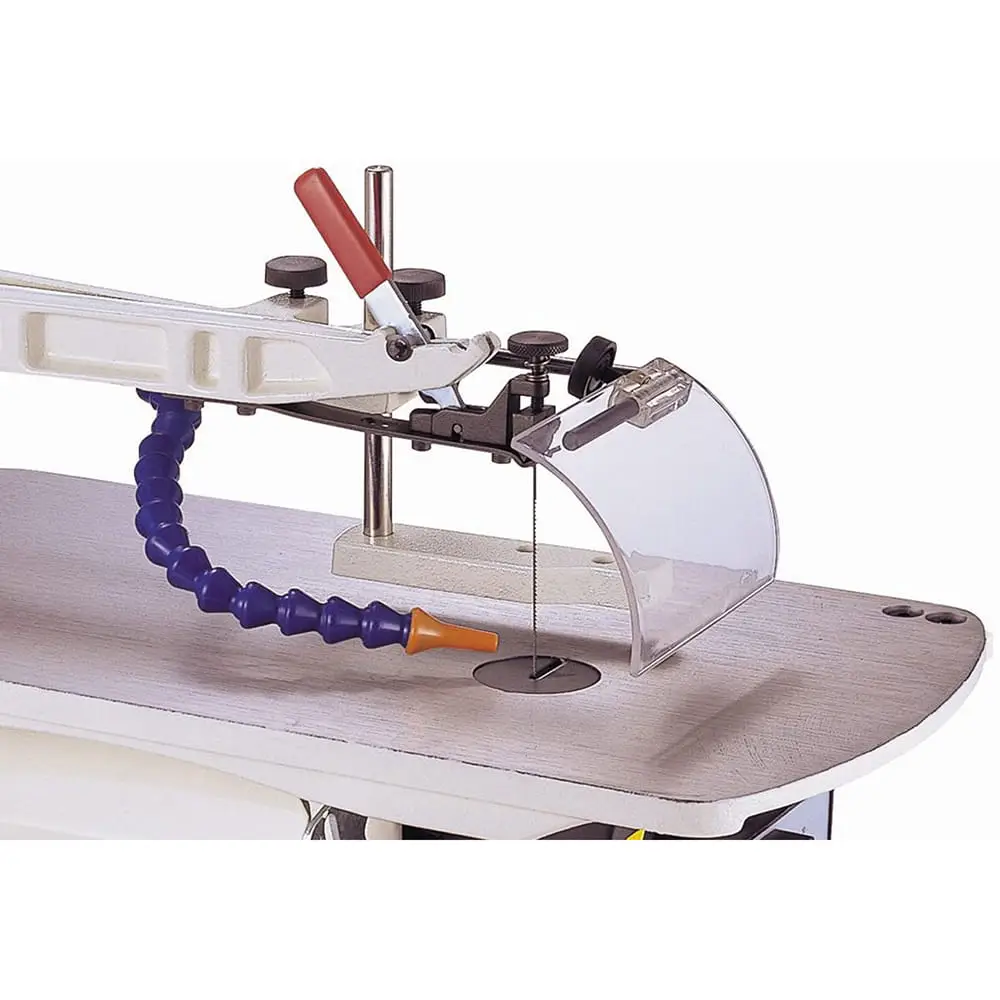

Przezroczysta osłona brzeszczotu

Maszyna jest wyposażona w przezroczystą osłonę chroniącą operatora przed przypadkowym kontaktem z poruszającym się brzeszczotem.

Przezroczysty materiał pozwala obserwować:

• linię cięcia,
• położenie brzeszczotu,
• zachowanie obrabianego elementu,
• miejsce wykonywania łuku.

Osłonę należy zawsze ustawić w odpowiednim położeniu przed rozpoczęciem pracy. Nie wolno jej demontować ani blokować w pozycji uniemożliwiającej prawidłową ochronę.

Nadmuch oczyszczający linię cięcia

Elastyczna dysza kieruje strumień powietrza bezpośrednio w okolice brzeszczotu.

Nadmuch usuwa drobne trociny z linii traserskiej i pomaga:

• zachować widoczność wzoru,
• precyzyjnie prowadzić materiał,
• ograniczyć zatrzymywanie pracy w celu oczyszczania,
• obserwować wejście brzeszczotu w materiał.

Dyszę można ustawić tak, aby strumień trafiał przed brzeszczot i nie kierował pyłu bezpośrednio w stronę operatora.

Nadmuch nie zastępuje odciągu ani ochrony dróg oddechowych.

Króciec odciągowy 40/36 mm

Maszyna ma przyłącze odciągowe o wymiarach:

40/36 mm

Wartości oznaczają zewnętrzną i wewnętrzną średnicę przyłącza. Nominalny przewód podłączany bezpośrednio do króćca ma około 36 mm.

Podłączenie odkurzacza warsztatowego lub odpowiedniego odciągu pomaga:

• ograniczyć ilość pyłu pod stołem,
• utrzymać mechanizm w czystości,
• zmniejszyć ilość zanieczyszczeń w warsztacie,
• poprawić widoczność,
• ograniczyć osadzanie pyłu w dolnej obudowie.

Ze względu na niewielką średnicę króćca urządzenie może dobrze współpracować z odkurzaczem zapewniającym wyższe podciśnienie.

Moc 120 W i zasilanie 230 V

Silnik ma moc:

120 W

Zasilanie:

230 V / 50 Hz / 1 faza

Prąd znamionowy wynosi około:

0,7 A

Producent podaje zabezpieczenie obwodu:

10 A

Maszynę należy podłączyć do prawidłowo uziemionego i sprawnego gniazda. Przewód zasilający oraz ewentualny przedłużacz muszą być dostosowane do pracy warsztatowej.

Instrukcja przewiduje możliwość zużycia szczotek węglowych, dlatego maszyny nie należy opisywać jako wyposażonej w bezobsługowy silnik indukcyjny.

Do drewna, materiałów drewnopochodnych i twardego plastiku

Maszyna jest przeznaczona do cięcia:

• drewna miękkiego,
• drewna twardego,
• sklejki,
• cienkich płyt drewnopochodnych,
• materiałów modelarskich,
• wybranych twardych tworzyw sztucznych.

Rodzaj brzeszczotu należy każdorazowo dopasować do materiału.

Przy cięciu tworzyw sztucznych należy zmniejszyć prędkość i kontrolować temperaturę. Zbyt duża prędkość może powodować topienie materiału i zalepianie zębów.

Maszyna nie jest przeznaczona do standardowego cięcia stali, aluminium ani innych metali bez jednoznacznego dopuszczenia odpowiedniego brzeszczotu i producenta urządzenia.

Jak dobrać brzeszczot?

Do cienkiej sklejki i drobnych detali

Najlepiej sprawdzi się cienki brzeszczot z dużą liczbą zębów na cal. Zapewnia czystsze krawędzie i umożliwia wykonywanie niewielkich promieni.

Do grubszego drewna

Należy zastosować mocniejszy brzeszczot z mniejszą liczbą zębów. Większe przestrzenie pomiędzy zębami ułatwiają odprowadzanie trocin.

Do ciasnych łuków

Węższy brzeszczot umożliwia wykonanie mniejszego promienia, ale jest bardziej podatny na skręcenie i pęknięcie.

Do długich, łagodnych cięć

Szerszy brzeszczot zapewnia lepszą stabilność i łatwiej utrzymuje kierunek.

Do otworów wewnętrznych

Najwygodniejsze są brzeszczoty beztrzpieniowe, które można szybko odłączyć i przeprowadzić przez niewielki otwór startowy.

Wyposażenie standardowe

W wyposażeniu znajdują się:

• wyrzynarka włosowa JET JSS-354V,
• przezroczysta osłona brzeszczotu,
• regulowany docisk materiału,
• dysza nadmuchowa,
• króciec odciągowy,
• zaciski do brzeszczotów beztrzpieniowych,
• zestawy brzeszczotów o różnych uzębieniach,
• dodatkowa wkładka stołu,
• klucze imbusowe,
• elementy potrzebne do przygotowania maszyny do pracy.

Oficjalna karta wyposażenia wskazuje trzy zestawy po pięć brzeszczotów o różnych uzębieniach oraz dwa komplety zacisków do beztrzpieniowych brzeszczotów o różnej grubości.

Najważniejsze zalety JET JSS-354V

• precyzyjna wyrzynarka włosowa do drewna,
• płynna regulacja 400–1400 skoków/min,
• maksymalna wysokość cięcia 60 mm,
• wysokość cięcia pod kątem 45° do 45 mm,
• wysięg ramienia 460 mm,
• skok brzeszczotu 20 mm,
• obsługa brzeszczotów z trzpieniami i bez,
• standardowa długość brzeszczotu 130 mm,
• szybkie zwalnianie napięcia,
• dokładna mikroregulacja napięcia,
• podwójne ramię zapewniające równoległy ruch,
• ciężka konstrukcja ograniczająca drgania,
• stół roboczy 460 × 230 mm,
• pochylenie stołu 45° w lewo i 10° w prawo,
• regulowany docisk materiału,
• przezroczysta osłona,
• nadmuch oczyszczający linię cięcia,
• przyłącze odciągowe 40/36 mm,
• zasilanie jednofazowe 230 V,
• zestawy brzeszczotów w wyposażeniu.

Dane techniczne

• Producent: JET
• Model: JSS-354V / JSS-354V-M
• Kod dystrybutora: 121-JSS-354VM
• EAN: 7612375600940
• Rodzaj maszyny: stołowa wyrzynarka włosowa
• Zastosowanie: drewno, materiały drewnopochodne i twarde tworzywa
• Zasilanie: 230 V / 50 Hz / 1 faza
• Moc silnika: 120 W
• Prąd znamionowy: 0,7 A
• Zalecane zabezpieczenie: 10 A
• Regulacja prędkości: płynna
• Zakres pracy brzeszczotu: 400–1400 skoków/min
• Długość brzeszczotu: 130 mm
• Obsługiwane brzeszczoty: trzpieniowe i beztrzpieniowe
• Skok brzeszczotu: 20 mm
• Wysięg ramienia: 460 mm
• Maksymalna wysokość cięcia przy 90°: 60 mm
• Maksymalna wysokość cięcia przy 45°: 45 mm
• Wymiary stołu: 460 × 230 mm
• Pochylenie stołu: 45° w lewo / 10° w prawo
• Średnica przyłącza odciągowego: 40/36 mm
• Nadmuch linii cięcia: tak
• Docisk materiału: tak
• Przezroczysta osłona: tak
• Szybkie zwalnianie napięcia: tak
• Mikroregulacja napięcia: tak
• Wymiary maszyny: około 640 × 290 × 390 mm
• Masa netto: 27 kg
• Wymiary opakowania: około 690 × 365 × 390 mm
• Masa transportowa: około 29 kg
• Poziom mocy akustycznej LwA: 79,2 dB(A)
• Poziom ciśnienia akustycznego LpA: 72,1 dB(A)

Bezpieczne użytkowanie

Przed uruchomieniem należy:

• sprawdzić stan brzeszczotu,
• ustawić prawidłowe napięcie,
• upewnić się, że zęby są skierowane w dół,
• ustawić osłonę i docisk materiału,
• sprawdzić zablokowanie kąta stołu,
• ustawić dyszę nadmuchową,
• podłączyć odciąg,
• usunąć ze stołu niepotrzebne przedmioty,
• dobrać prędkość do materiału i brzeszczotu.

Podczas pracy należy:

• prowadzić materiał powoli i równomiernie,
• dociskać element do powierzchni stołu,
• obracać materiał, zamiast wyginać brzeszczot,
• zachowywać bezpieczną odległość dłoni od linii cięcia,
• odpowiednio zabezpieczać elementy okrągłe przed obróceniem,
• podpierać duże i nieregularne formatki,
• stosować ochronę wzroku i dróg oddechowych.

Nie wolno:

• ciąć bardzo małych elementów bez odpowiedniego uchwytu,
• sięgać pod stół przy pracującej maszynie,
• wyciągać elementu z cięcia przed zatrzymaniem brzeszczotu,
• pracować z pękniętym lub stępionym brzeszczotem,
• regulować maszyny przy podłączonym zasilaniu.

Konserwacja

Po zakończeniu pracy należy:

• oczyścić stół,
• usunąć pył z dolnej obudowy,
• sprawdzić wkładkę stołu,
• oczyścić zaciski brzeszczotu,
• skontrolować przewód nadmuchowy,
• sprawdzić drożność króćca odciągowego.

Okresowo należy:

• kontrolować stan brzeszczotów,
• sprawdzać zaciski i mechanizm napinający,
• smarować łożyska zgodnie z instrukcją,
• kontrolować mocowanie maszyny do blatu,
• sprawdzać przewód zasilający,
• kontrolować osłonę i docisk materiału,
• usuwać nagromadzony pył z mechanizmu napędowego.

Instrukcja zaleca smarowanie odpowiednich łożysk po około 50 godzinach pracy.

FAQ – najczęściej zadawane pytania

Czy JET JSS-354V jest wyrzynarką włosową?

Tak. Jest to stołowa wyrzynarka włosowa przeznaczona do precyzyjnego wycinania łuków, ornamentów i otworów wewnętrznych.

Czym różni się od zwykłej wyrzynarki ręcznej?

Materiał jest prowadzony po stabilnym stole, a cienki brzeszczot porusza się pionowo w stałym miejscu. Zapewnia to większą kontrolę podczas wykonywania niewielkich promieni i drobnych detali.

Jaką moc ma maszyna?

Moc silnika wynosi 120 W.

Czy jest zasilana napięciem 230 V?

Tak. Jest to wersja jednofazowa 230 V.

Jaki jest zakres prędkości?

Od 400 do 1400 skoków brzeszczotu na minutę.

Czy regulacja prędkości jest płynna?

Tak. Model JSS-354V ma płynny regulator prędkości.

Jaka jest maksymalna wysokość cięcia?

60 mm przy ustawieniu 90° i 45 mm przy pochyleniu stołu do 45°.

Co oznacza parametr 460 mm?

Jest to wysięg ramienia, czyli odległość od brzeszczotu do tylnej części konstrukcji. Określa maksymalną odległość linii cięcia od krawędzi materiału.

Jakie brzeszczoty pasują do maszyny?

Brzeszczoty o długości 130 mm, zarówno z trzpieniami, jak i bez trzpieni.

Czy można stosować brzeszczoty beztrzpieniowe?

Tak. W zestawie znajdują się odpowiednie zaciski.

Czy można wykonywać otwory wewnętrzne?

Tak. Brzeszczot można odłączyć, przeprowadzić przez wcześniej wywiercony otwór i ponownie zamocować.

Czy stół można przechylać?

Tak. Do 45° w lewo i do 10° w prawo.

Czy maszyna ma nadmuch?

Tak. Regulowana dysza usuwa trociny z linii cięcia.

Czy wyrzynarka ma odciąg?

Tak. Przyłącze ma wymiary 40/36 mm.

Czy można podłączyć odkurzacz warsztatowy?

Tak. Niewielki króciec dobrze współpracuje z odpowiednim odkurzaczem po zastosowaniu szczelnego przewodu lub adaptera.

Czy maszyna ma docisk materiału?

Tak. Regulowany docisk ogranicza unoszenie elementu podczas ruchu brzeszczotu.

Czy brzeszczoty znajdują się w zestawie?

Tak. Oficjalne wyposażenie obejmuje zestawy brzeszczotów o różnych uzębieniach.

Czy można ciąć sklejkę?

Tak. Należy dobrać brzeszczot odpowiedni do grubości sklejki i wymaganej jakości krawędzi.

Czy można ciąć tworzywa sztuczne?

Tak, w przypadku odpowiednich twardych tworzyw. Należy zmniejszyć prędkość i kontrolować, czy materiał nie zaczyna się topić.

Czy można ciąć metal?

Maszyna nie jest standardowo przeznaczona do cięcia metalu. Jej podstawowe zastosowanie to drewno, materiały drewnopochodne i twarde tworzywa sztuczne.

Ile waży wyrzynarka?

Masa netto wynosi około 27 kg.

Czy maszynę należy przykręcić do stołu?

Jest to zalecane. W podstawie znajdują się otwory montażowe umożliwiające przykręcenie maszyny śrubami M8 do stabilnego blatu.

Jaki jest numer EAN?

Numer EAN wynosi 7612375600940.
