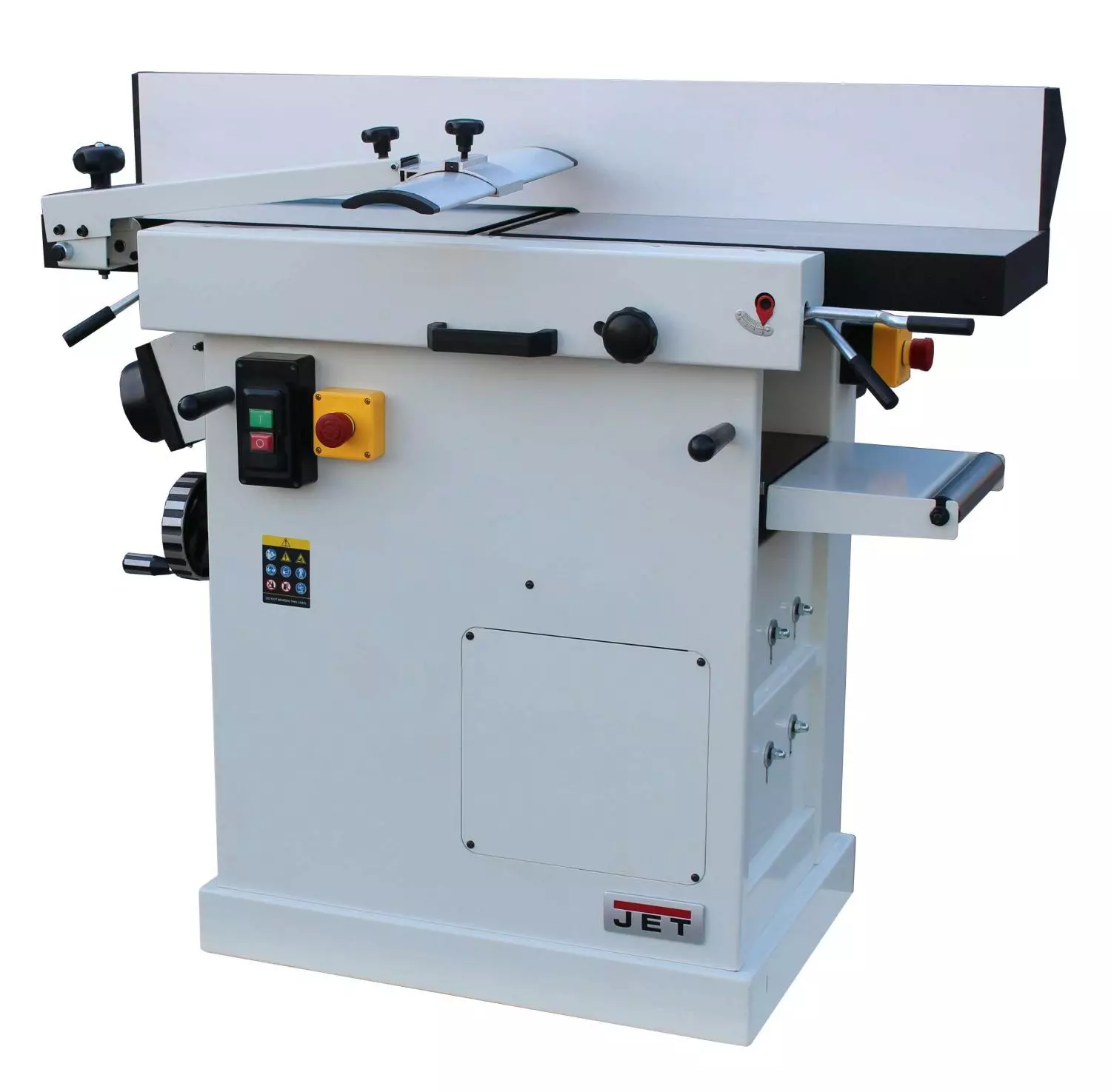

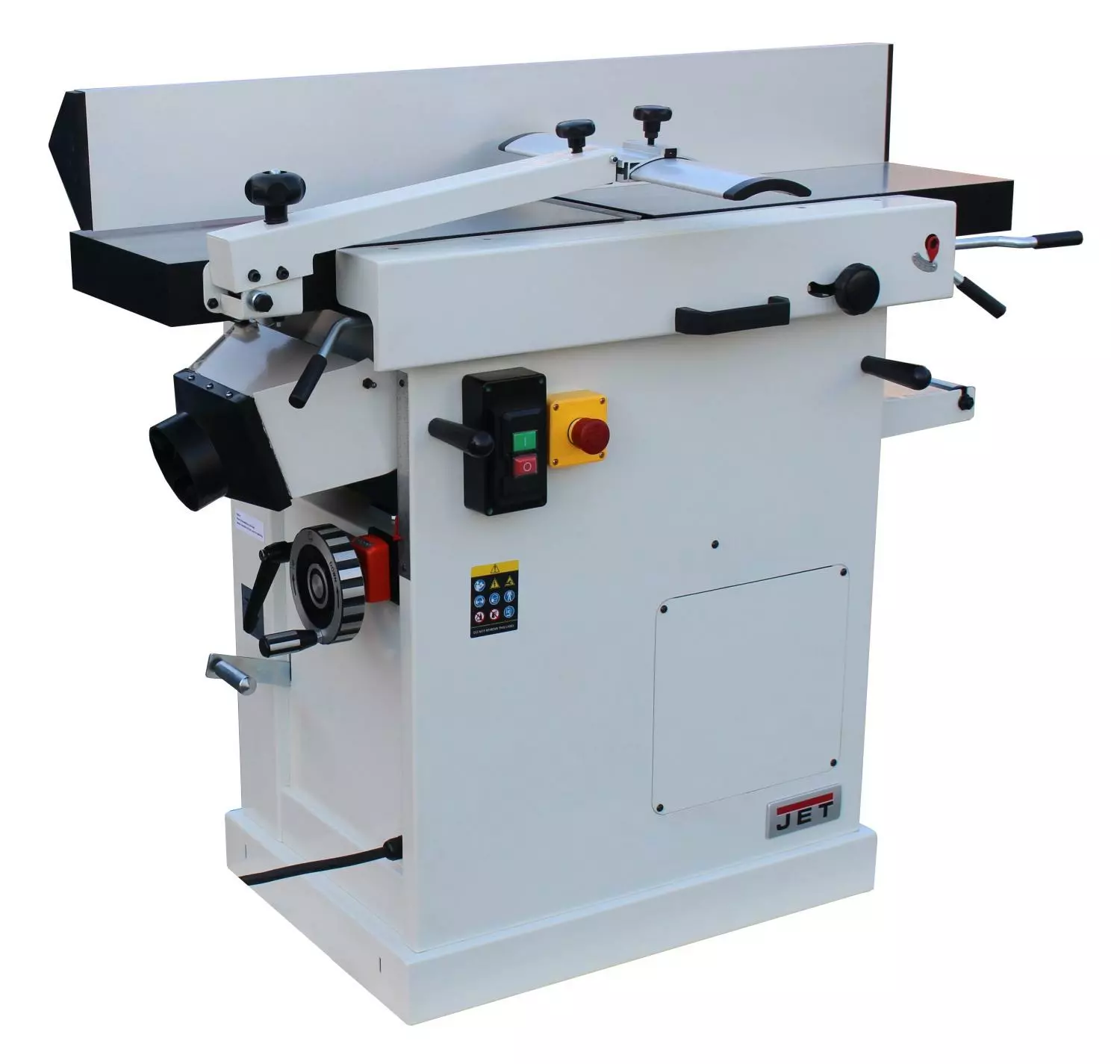

JET JPT-F260-T – wyrówniarka i grubościówka w jednej maszynie

JET JPT-F260-T łączy dwie podstawowe operacje przygotowania drewna. W trybie wyrówniarki pozwala uzyskać płaską powierzchnię bazową oraz prostą krawędź. Następnie materiał można skalibrować na grubościówce, nadając mu jednakowy wymiar na całej długości.

Maszyna sprawdzi się podczas:

• wyrównywania desek i kantówek,
• prostowania wypaczonych elementów,
• przygotowywania powierzchni bazowej,
• wyrównywania krawędzi pod kątem prostym,
• kalibrowania materiału na jednakową grubość,
• przygotowywania listew, ram i części meblowych,
• obróbki drewna miękkiego i twardego,
• przygotowywania elementów przed klejeniem i dalszą obróbką.

Konstrukcja z podnoszonymi wspólnie stołami umożliwia szybkie przejście z wyrówniarki na grubościówkę bez demontażu przykładnicy.

Szerokość robocza 258 mm

Maksymalna szerokość wyrównywania i grubościowania wynosi:

258 mm

Pozwala to obrabiać większość typowych materiałów stosowanych w niewielkim i średnim warsztacie stolarskim:

• deski,
• kantówki,
• listwy,
• nogi meblowe,
• elementy ram,
• wąskie klejonki,
• części konstrukcyjne,
• elementy drzwi i schodów.

Oznaczenie „260” odnosi się do klasy maszyny oraz długości zastosowanych noży. Faktyczna szerokość obrabianego elementu wynosi 258 mm.

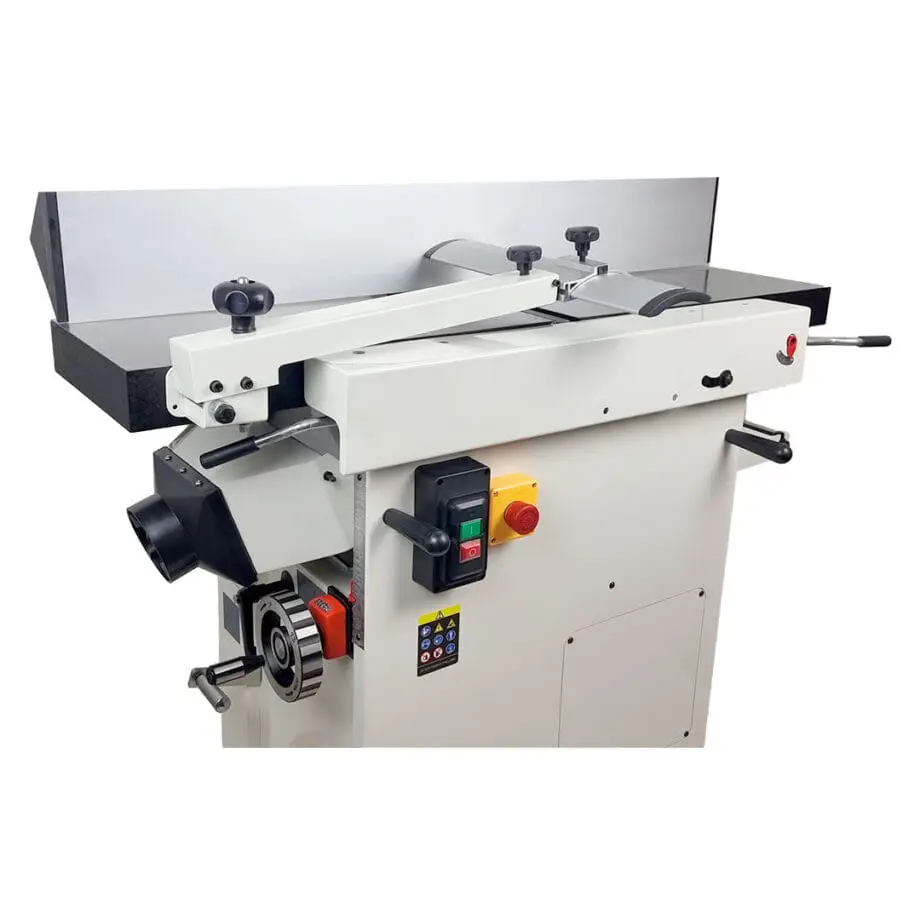

Funkcja wyrówniarki

Żeliwne stoły o długości 1100 mm

Łączna długość stołów wyrówniarki wynosi:

1100 mm

Stoły wykonane z żeliwa zapewniają stabilne podparcie materiału oraz ograniczają drgania podczas strugania.

Długa powierzchnia robocza ułatwia:

• prostowanie desek,
• wyrównywanie dłuższych kantówek,
• kontrolowanie płaskości materiału,
• utrzymywanie elementu w odpowiedniej pozycji względem wału.

Wysokość stołów nad podłożem wynosi około 850 mm.

Długie elementy należy dodatkowo podeprzeć stojakami rolkowymi ustawionymi dokładnie na poziomie stołów maszyny.

Maksymalny zbiór 3 mm

Maksymalna głębokość wyrównywania podczas jednego przejścia wynosi:

3 mm

Przy szerokim, twardym lub mocno zdeformowanym materiale korzystniejsze jest wykonanie kilku płytszych przejść.

Mniejszy zbiór:

• ogranicza obciążenie silnika,
• zmniejsza ryzyko wyrwania włókien,
• poprawia jakość powierzchni,
• ułatwia kontrolowanie geometrii elementu,
• wydłuża trwałość noży.

Przykładnica 1100 × 150 mm

Aluminiowa przykładnica ma wymiary:

1100 × 150 mm

Zakres pochylenia wynosi:

0–45°

Przykładnica umożliwia:

• wyrównywanie krawędzi pod kątem 90°,
• wykonywanie faz,
• przygotowywanie elementów ramowych,
• prowadzenie wysokich desek,
• struganie krawędzi pod ustawionym kątem.

Przed rozpoczęciem precyzyjnej pracy położenie przykładnicy warto sprawdzić dokładnym kątownikiem.

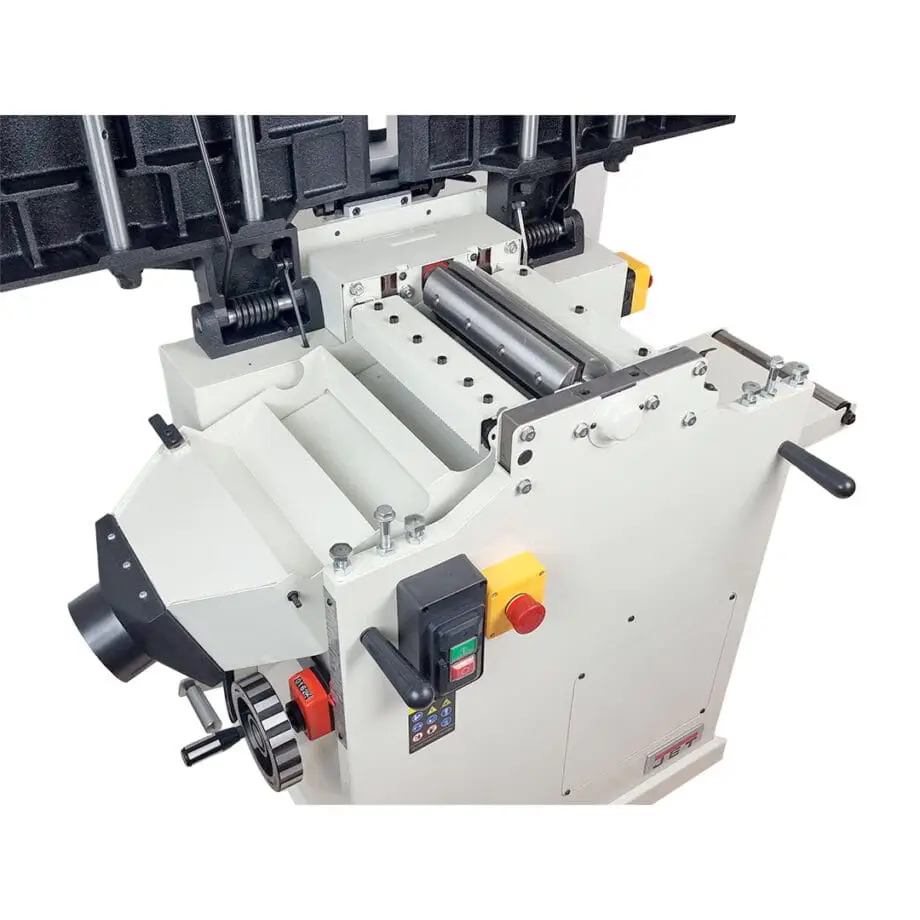

Funkcja grubościówki

Zakres grubościowania 5–190 mm

JET JPT-F260-T umożliwia obróbkę materiału o wysokości:

od 5 do 190 mm

Maksymalna szerokość grubościowania wynosi 258 mm, a długość stołu grubościówki 600 mm.

Minimalna długość obrabianego elementu wynosi:

150 mm

Przed grubościowaniem jedna powierzchnia materiału powinna zostać wyrównana. Element układa się powierzchnią bazową skierowaną w stronę stołu grubościówki.

Maksymalny zbiór 4,5 mm

Maksymalna głębokość grubościowania wynosi:

4,5 mm

Wartość maksymalna jest przeznaczona przede wszystkim dla węższych i łatwiejszych w obróbce elementów. Przy szerokim lub twardym drewnie należy zmniejszyć głębokość zbierania.

Ostatnie przejście warto wykonać z niewielkim zbiorem. Pozwala to uzyskać gładszą powierzchnię i dokładniej utrzymać wymagany wymiar.

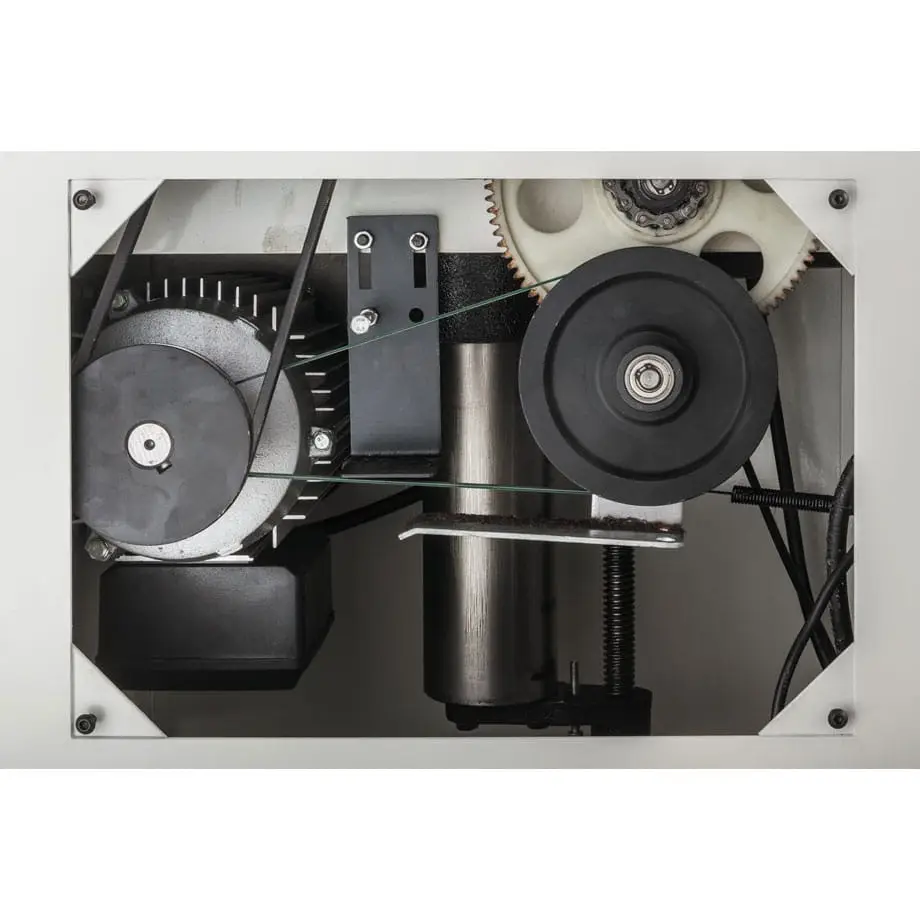

Automatyczny posuw 6 m/min

Materiał jest przeprowadzany przez grubościówkę z prędkością:

6 m/min

Równomierny posuw:

• stabilizuje proces obróbki,
• pomaga uzyskać powtarzalną powierzchnię,
• ogranicza ręczne popychanie materiału,
• ułatwia obróbkę dłuższych elementów.

Napęd posuwu można wyłączyć za pomocą oddzielnej dźwigni.

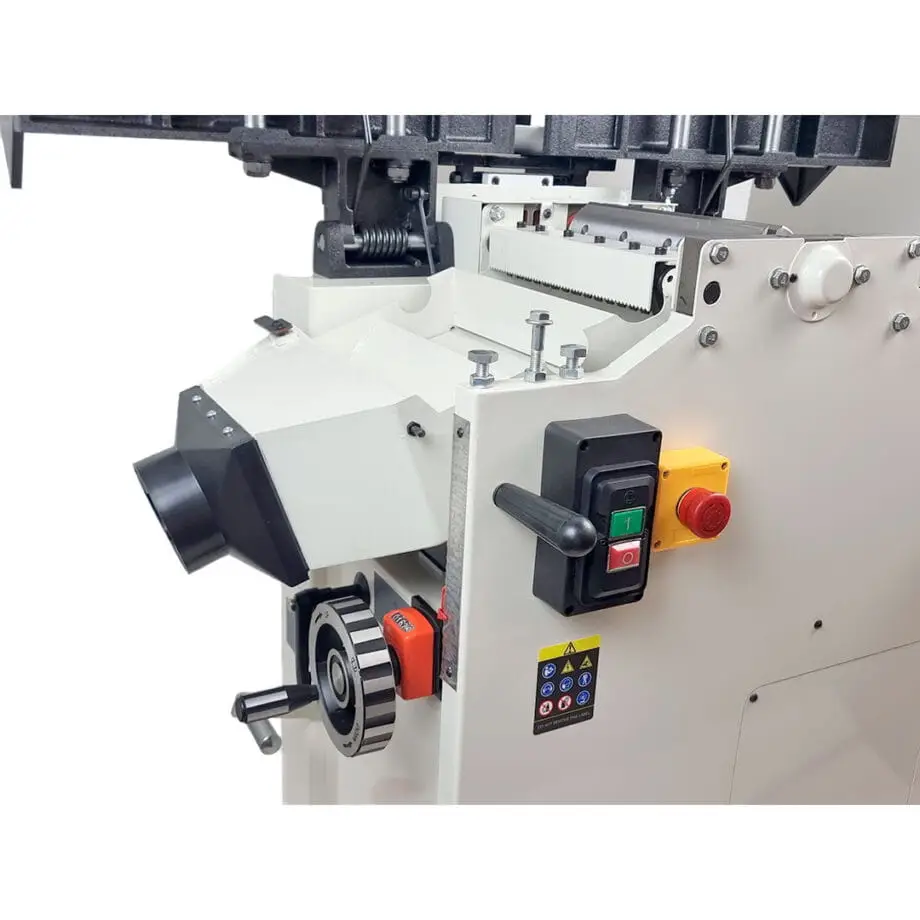

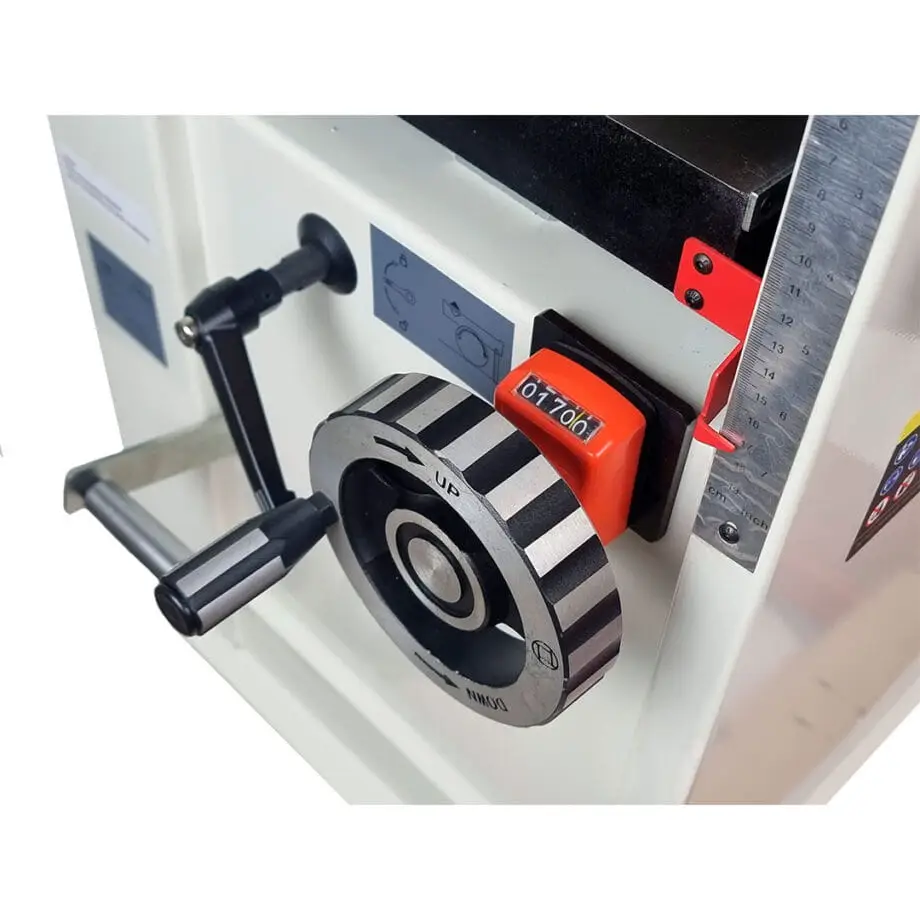

Cyfrowy odczyt wysokości

W standardowym wyposażeniu znajduje się cyfrowy wskaźnik ustawienia stołu grubościówki.

Odczyt cyfrowy:

• przyspiesza ustawianie wymiaru,
• zwiększa powtarzalność kolejnych elementów,
• ułatwia precyzyjne kalibrowanie materiału,
• ogranicza liczbę przejść próbnych.

Po zmianie ustawienia zaleca się wykonanie próbnego przejścia i kontrolę rzeczywistej grubości suwmiarką.

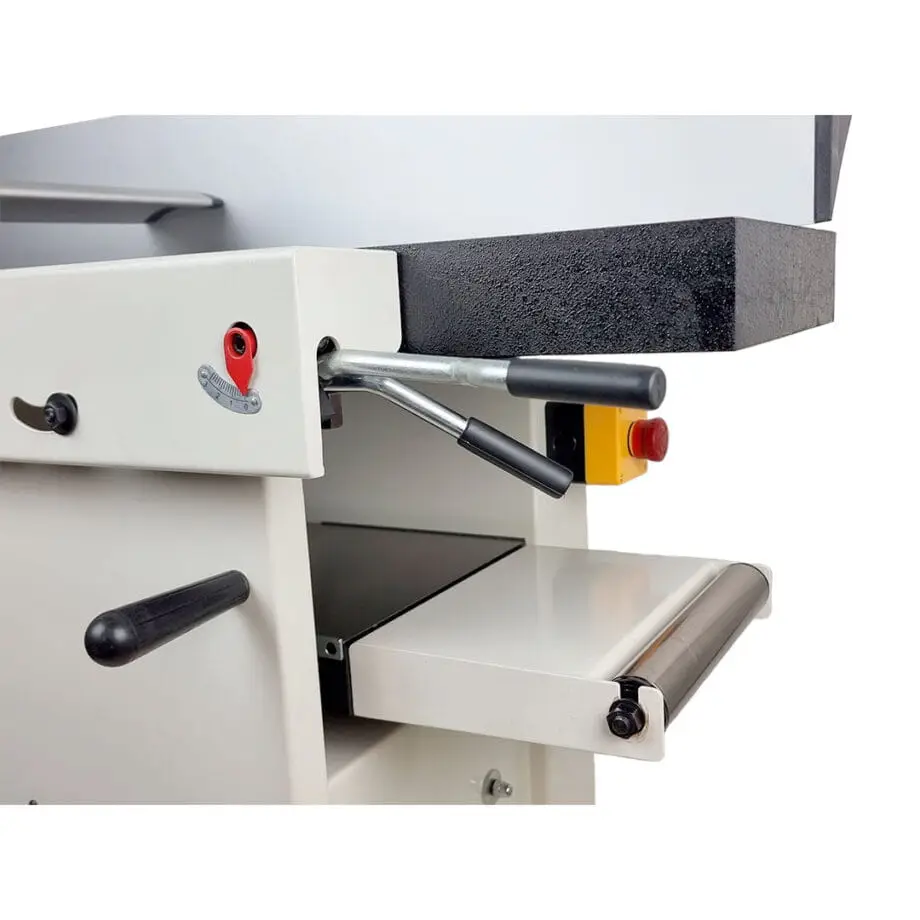

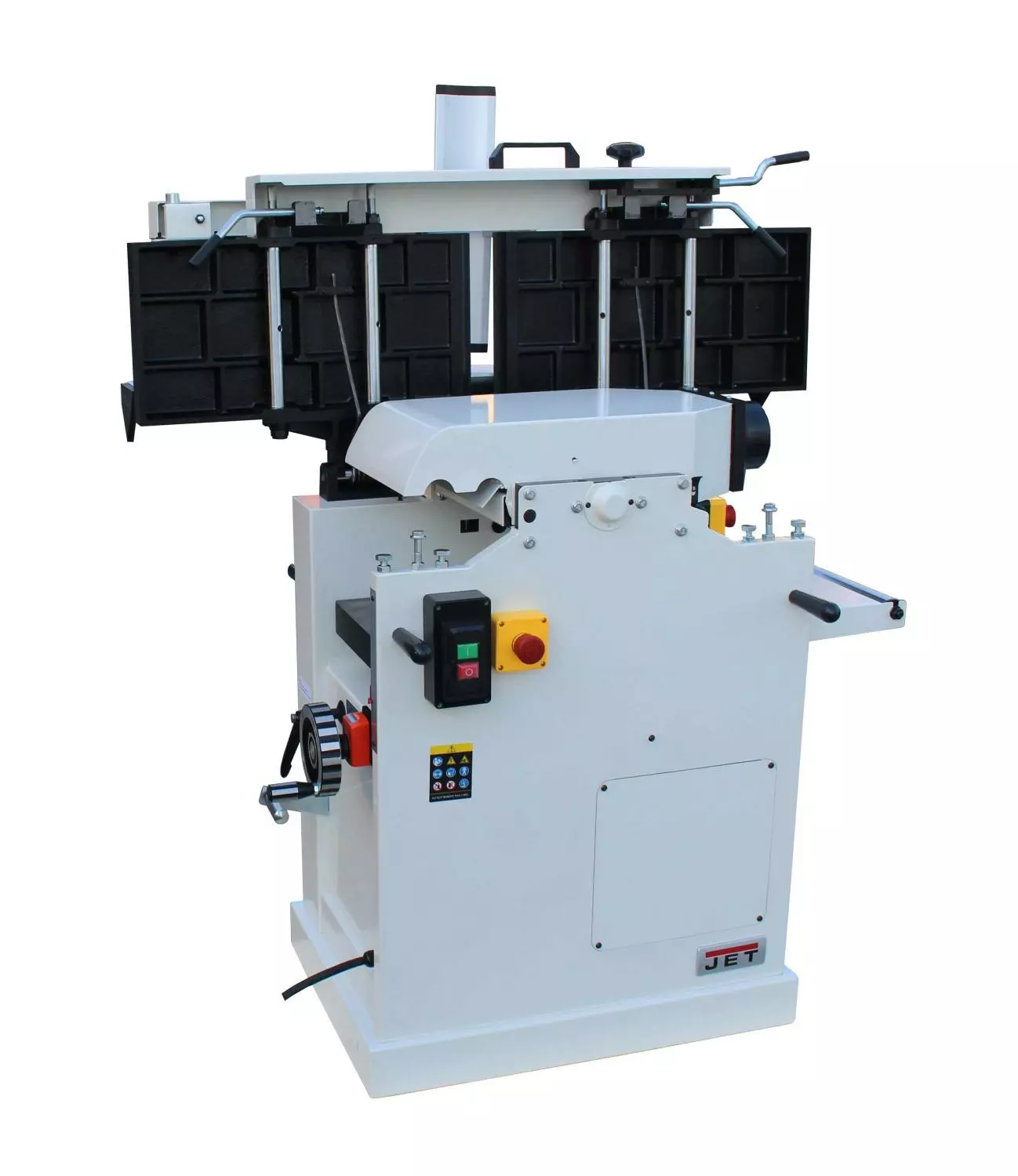

Szybka zmiana trybu pracy

Oba stoły wyrówniarki podnoszą się wspólnie na bok. Po ich otwarciu osłonę odciągową ustawia się nad wałem w pozycji odpowiedniej do grubościowania.

Rozwiązanie:

• skraca czas przezbrojenia,
• nie wymaga zdejmowania przykładnicy,
• zapewnia łatwy dostęp do grubościówki,
• pozwala szybko powrócić do wyrównywania,
• ogranicza ryzyko zmiany geometrii stołów.

Zmianę trybu pracy wolno wykonywać dopiero po całkowitym zatrzymaniu wału i odłączeniu zasilania.

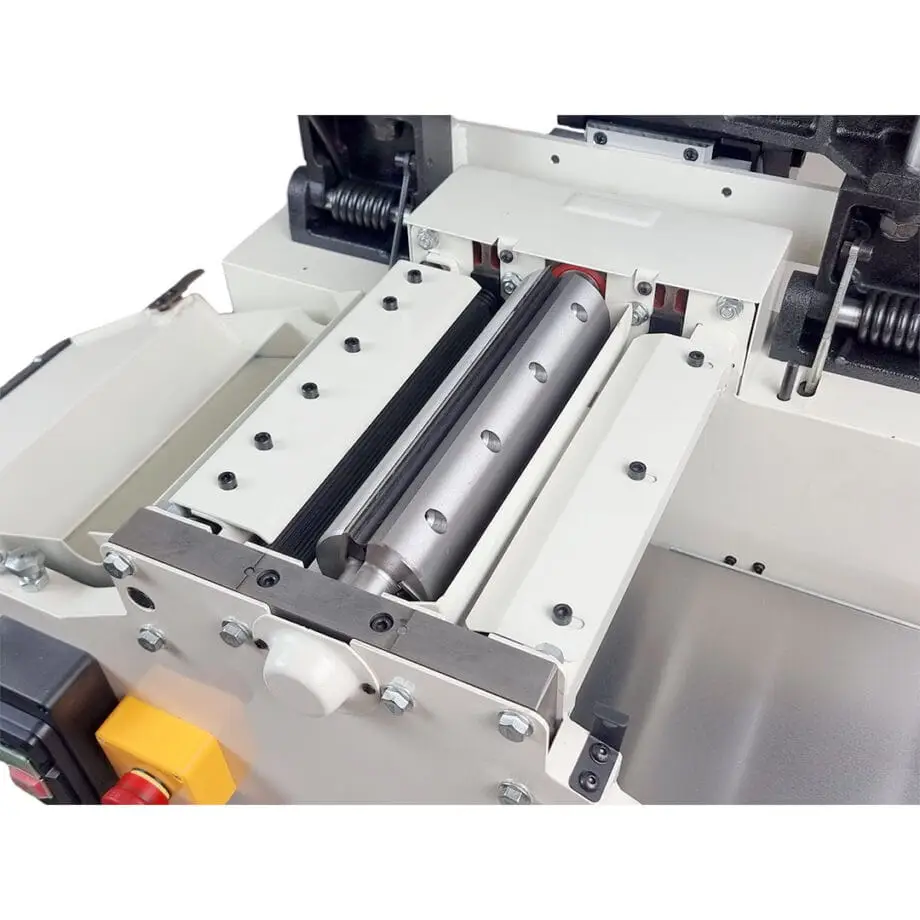

Trzynożowy wał strugarski

Trzy noże HSS 260 × 25 × 3 mm

Wał jest wyposażony w trzy noże ze stali szybkotnącej HSS o wymiarach:

260 × 25 × 3 mm

Noże można ponownie ostrzyć. Minimalna dopuszczalna szerokość po ostrzeniu wynosi 15 mm.

Cały komplet powinien być:

• ostrzony jednocześnie,
• wymieniany jednocześnie,
• ustawiany na jednakowej wysokości,
• prawidłowo wyważony.

Nierówne ustawienie ostrzy może powodować drgania, powstawanie schodków na powierzchni oraz nadmierne obciążenie łożysk.

Wał Ø71 mm i 15 000 cięć na minutę

Średnica wału wynosi:

71 mm

Prędkość obrotowa wału:

5000 obr./min

Trzy ostrza wykonują łącznie:

15 000 cięć na minutę

Na jakość powierzchni wpływają również:

• ostrość noży,
• kierunek włókien,
• wilgotność drewna,
• głębokość zbierania,
• czystość stołów,
• prawidłowe podparcie materiału.

Silnik 2,5 kW i zasilanie 400 V

Model JPT-F260-T jest wyposażony w trójfazowy silnik o mocy wyjściowej:

2,5 kW / 3,3 HP w trybie S1

Parametry zasilania:

• napięcie: 400 V,
• częstotliwość: 50 Hz,
• układ: 3L/PE,
• prąd odniesienia: 5 A,
• zalecane zabezpieczenie: 16 A,
• zalecany przewód: H07RN-F 4 × 1,5 mm².

Po pierwszym podłączeniu należy sprawdzić prawidłowy kierunek obrotów wału. Podłączenie maszyny powinno zostać wykonane przez osobę posiadającą odpowiednie uprawnienia elektryczne.

Odciąganie pyłu i wiórów

Króciec odciągowy Ø100 mm

Maszyna ma przyłącze odciągowe o średnicy:

100 mm

Zalecane parametry instalacji:

• przepływ powietrza: około 565 m³/h,
• podciśnienie: około 900 Pa,
• prędkość powietrza: około 20 m/s.

Odciąg należy uruchomić przed rozpoczęciem strugania.

Skuteczne usuwanie wiórów:

• ogranicza zapychanie wnętrza maszyny,
• poprawia działanie rolek posuwowych,
• zmniejsza ilość odpadów na stole,
• chroni mechanizmy regulacyjne,
• poprawia bezpieczeństwo i czystość stanowiska.

Masywna konstrukcja o wadze 202 kg

Masa netto maszyny wynosi około:

202 kg

Ciężka konstrukcja:

• ogranicza drgania,
• stabilizuje żeliwne stoły,
• pomaga utrzymać geometrię maszyny,
• poprawia komfort obróbki długich elementów,
• ogranicza przemieszczanie się urządzenia.

Wymiary maszyny wynoszą około:

1100 × 900 × 1000 mm

Urządzenie należy ustawić na twardej, równej i nośnej posadzce.

Wyposażenie standardowe

W zestawie znajdują się:

• wyrówniarko-grubościówka JET JPT-F260-T,
• komplet trzech noży HSS 260 × 25 × 3 mm,
• cyfrowy wskaźnik wysokości stołu grubościówki,
• aluminiowa przykładnica 1100 × 150 mm,
• osłona wału nożowego,
• przestawna osłona odciągowa,
• przyrząd do ustawiania noży,
• wyposażenie bezpieczeństwa,
• dwa wyłączniki awaryjne,
• narzędzia obsługowe,
• instrukcja użytkowania,
• lista części zamiennych.

Wyposażenie opcjonalne

Do maszyny można dobrać między innymi:

• komplet trzech noży HSS 260 × 25 × 3 mm – kod 10000287,
• podstawę mobilną o nośności do 250 kg,
• stojaki rolkowe do długich elementów,

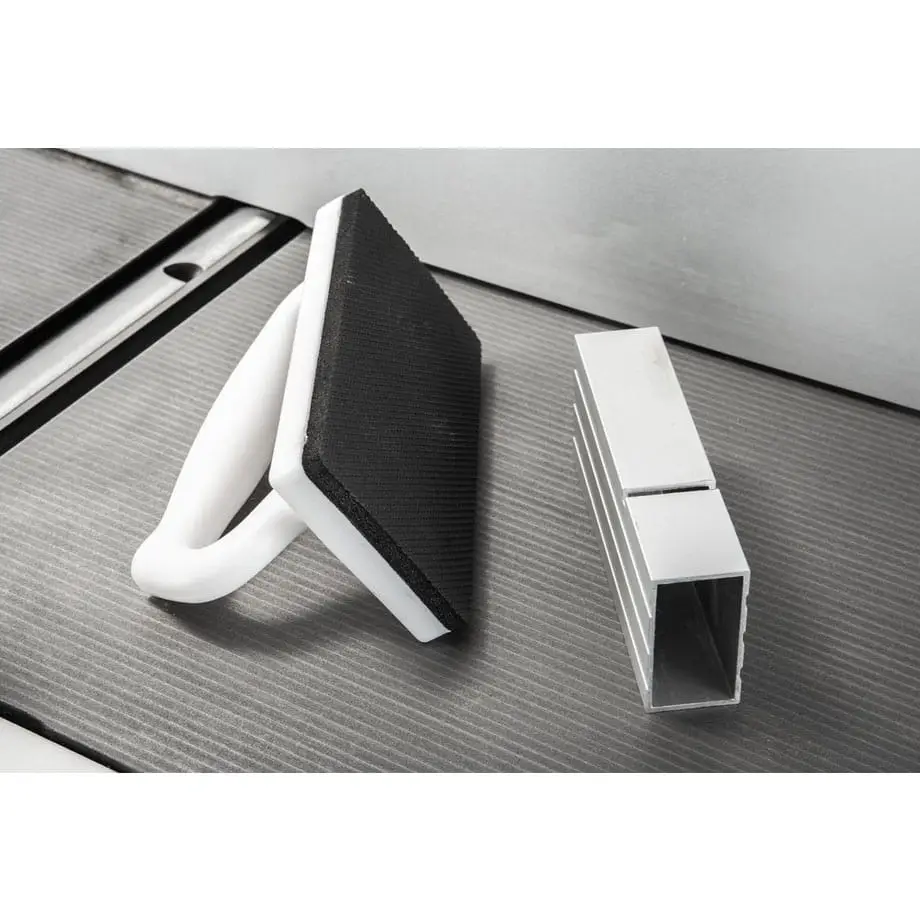

• popychacze i dociski warsztatowe,
• przewód odciągowy Ø100 mm,
• opaski oraz elementy instalacji odciągowej.

Dlaczego warto wybrać JET JPT-F260-T?

• dwie funkcje w jednej maszynie,
• szerokość robocza 258 mm,
• zakres grubościowania 5–190 mm,
• żeliwne stoły wyrówniarki o długości 1100 mm,
• wspólne podnoszenie obu stołów,
• zmiana funkcji bez demontażu przykładnicy,
• cyfrowy odczyt wysokości,
• trzy noże HSS,
• wał o średnicy 71 mm,
• prędkość 5000 obr./min,
• 15 000 cięć na minutę,
• automatyczny posuw 6 m/min,
• możliwość wyłączenia posuwu,
• silnik 2,5 kW,
• zasilanie trójfazowe 400 V,
• przykładnica 1100 × 150 mm,
• pochylenie przykładnicy do 45°,
• króciec odciągowy Ø100 mm,
• dwa wyłączniki awaryjne,
• stabilna konstrukcja o masie 202 kg.

Dane techniczne

Wskazówki dotyczące użytkowania

Przed rozpoczęciem pracy należy sprawdzić:

• właściwy kierunek obrotów wału,
• stan i ustawienie wszystkich noży,
• zamocowanie osłon,
• zablokowanie stołów,
• ustawienie przykładnicy,
• działanie wyłączników awaryjnych,
• podłączenie odciągu,
• brak gwoździ, wkrętów i innych ciał obcych w drewnie.

Podczas wyrównywania należy:

• prowadzić materiał zgodnie z kierunkiem włókien,
• stosować osłonę wału,
• używać popychaczy przy krótkich i wąskich elementach,
• podpierać długie deski,
• wykonywać kilka płytszych przejść przy większym naddatku.

Podczas grubościowania należy:

• układać wyrównaną powierzchnię na stole,
• podawać grubszy koniec elementu jako pierwszy,
• stać z boku otworu podawczego,
• nie obrabiać elementów krótszych niż 150 mm,
• podpierać materiał przy wejściu i wyjściu.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą noży należy odłączyć maszynę od zasilania i poczekać na całkowite zatrzymanie wału.

Regularnie należy:

• usuwać wióry z wnętrza maszyny,
• czyścić żeliwne stoły,
• kontrolować drożność odciągu,
• usuwać żywicę z rolek posuwowych,
• sprawdzać stan noży,
• kontrolować mechanizmy blokujące,
• czyścić śrubę regulacji stołu grubościówki,
• zabezpieczać żeliwo przed korozją.

Noże należy ostrzyć lub wymieniać jako komplet. Podczas ich obsługi należy używać rękawic odpornych na przecięcie.

FAQ – najczęściej zadawane pytania

Czy JET JPT-F260-T jest wyrówniarką czy grubościówką?

Łączy obie funkcje w jednej maszynie.

Jaka jest maksymalna szerokość robocza?

258 mm podczas wyrównywania i grubościowania.

Jaki jest zakres grubościowania?

Od 5 do 190 mm.

Jak długie są stoły wyrówniarki?

Łącznie 1100 mm.

Ile noży ma wał?

Trzy noże HSS o wymiarach 260 × 25 × 3 mm.

Jaka jest prędkość wału?

5000 obr./min, co daje 15 000 cięć na minutę.

Czy noże można ostrzyć?

Tak. Wszystkie trzy należy ostrzyć jako komplet. Minimalna szerokość po ostrzeniu wynosi 15 mm.

Jaka jest maksymalna głębokość zbierania?

Do 3 mm na wyrówniarce i do 4,5 mm na grubościówce.

Jaka jest prędkość posuwu?

6 m/min.

Czy posuw można wyłączyć?

Tak.

Czy cyfrowy odczyt znajduje się w zestawie?

Tak. Wskaźnik pokazuje ustawienie stołu grubościówki.

Czy trzeba demontować przykładnicę przy zmianie funkcji?

Nie. Oba stoły podnoszą się wspólnie bez zdejmowania przykładnicy.

Czy maszyna wymaga zasilania 400 V?

Tak. Jest to wersja trójfazowa.

Jaką moc ma silnik?

Moc wyjściowa wynosi 2,5 kW w trybie S1.

Jaka jest średnica króćca odciągowego?

100 mm.

Jak wydajny powinien być odciąg?

Około 565 m³/h przy podciśnieniu około 900 Pa.

Ile waży maszyna?

Około 202 kg netto.
