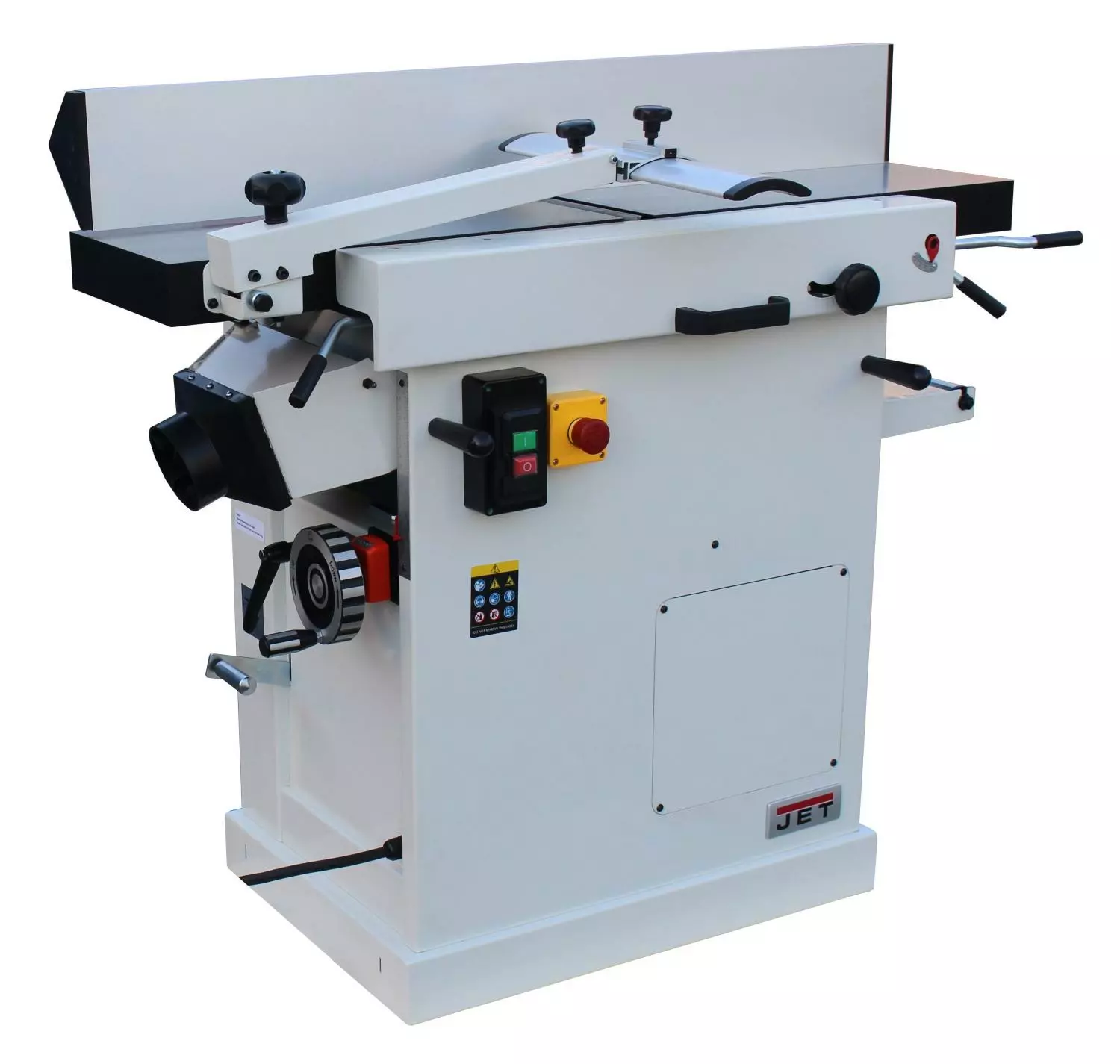

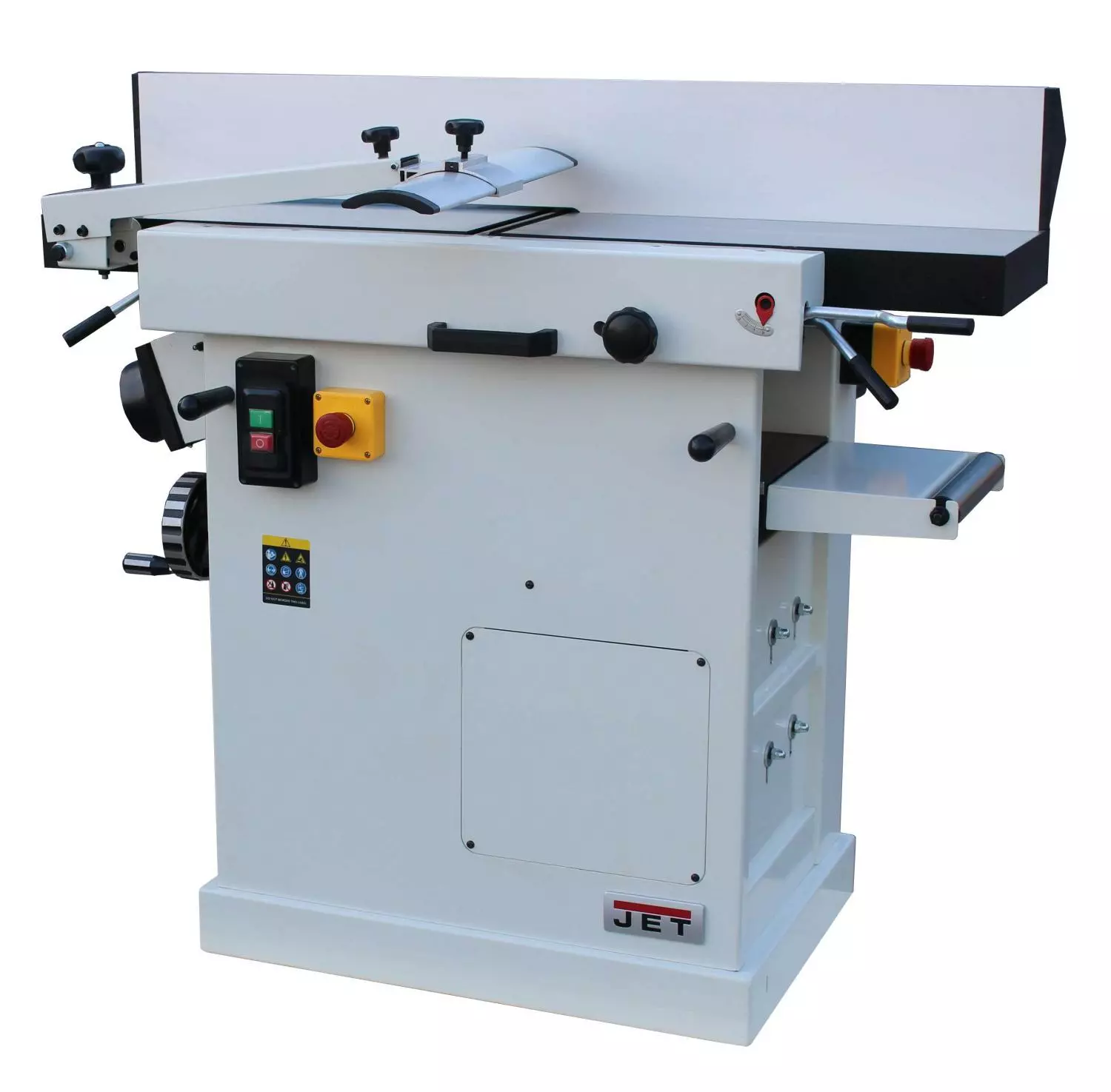

JET JPT-F260-M – wyrówniarka i grubościówka do warsztatu stolarskiego

JET JPT-F260-M łączy dwie najważniejsze operacje związane z przygotowaniem drewna do dalszej obróbki.

W trybie wyrówniarki maszyna pozwala uzyskać płaską powierzchnię bazową oraz prostą krawędź. Następnie materiał można przeprowadzić przez grubościówkę, nadając mu jednakową grubość na całej długości.

Model sprawdzi się podczas:

• wyrównywania powierzchni desek,
• prostowania wypaczonego materiału,
• przygotowywania powierzchni bazowej,
• wyrównywania krawędzi,
• strugania kantówek i listew,
• kalibrowania materiału na jednakową grubość,
• przygotowywania elementów meblowych,
• wykonywania ram, drzwi i elementów schodów,
• obróbki drewna miękkiego i twardego,
• przygotowywania materiału przed klejeniem, frezowaniem lub szlifowaniem.

Konstrukcja z jednocześnie podnoszonymi stołami pozwala szybko przejść z wyrównywania na grubościowanie bez demontowania przykładnicy.

Szerokość robocza 258 mm

Maksymalna szerokość wyrównywania i grubościowania wynosi:

258 mm

Taki zakres umożliwia obróbkę większości typowych elementów wykorzystywanych w małym i średnim warsztacie stolarskim, między innymi:

• desek,
• kantówek,
• listew,
• nóg meblowych,
• elementów ramowych,
• wąskich klejonek,
• części konstrukcyjnych,
• elementów drzwi i schodów.

Oznaczenie „260” w nazwie modelu odnosi się do klasy maszyny i długości zastosowanych noży. Rzeczywista maksymalna szerokość obrabianego materiału wynosi 258 mm.

Wyrówniarka do przygotowania płaskiej powierzchni

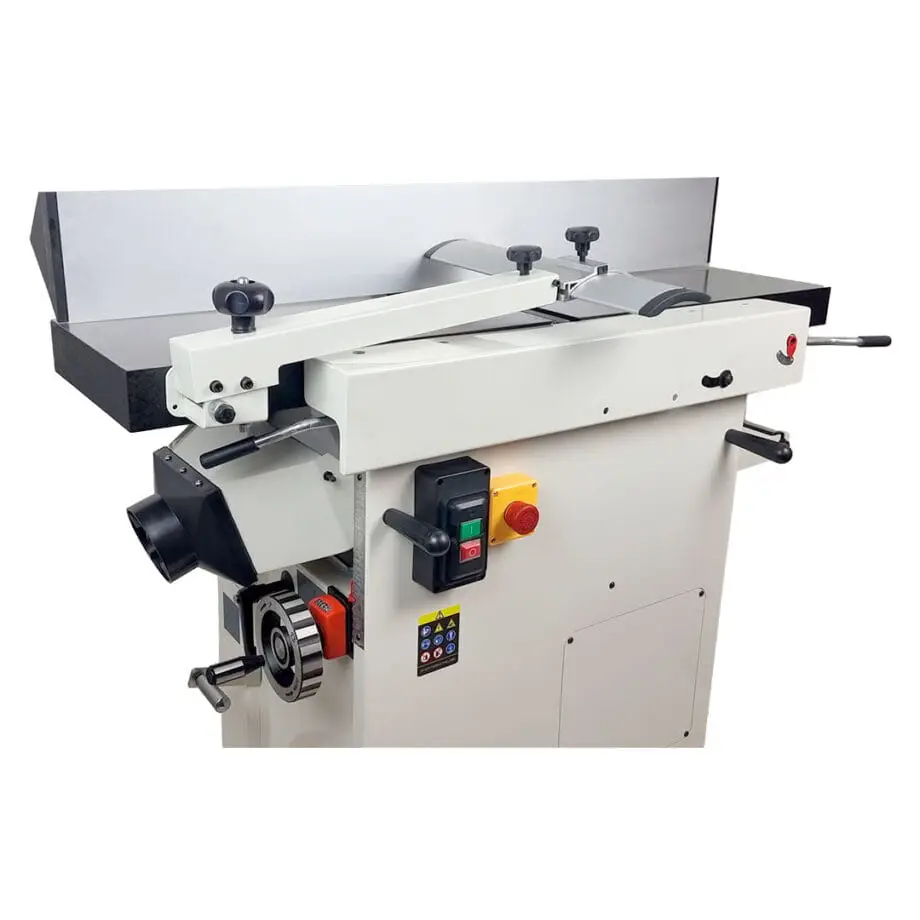

Żeliwne stoły o długości 1100 mm

Łączna długość stołów wyrówniarki wynosi:

1100 mm

Stoły wykonane z żeliwa zapewniają stabilne podparcie materiału i ograniczają drgania podczas strugania.

Długa powierzchnia robocza ułatwia:

• prostowanie desek,
• wyrównywanie dłuższych kantówek,
• kontrolowanie płaskości materiału,
• utrzymywanie elementu w odpowiedniej pozycji względem wału,
• równomierne prowadzenie drewna przez całą długość przejścia.

Wysokość powierzchni stołów nad podłożem wynosi około 850 mm.

Długie elementy powinny być dodatkowo podparte stojakami rolkowymi ustawionymi dokładnie na wysokości stołów. Podpory nie mogą unosić ani opuszczać obrabianej deski.

Maksymalna głębokość wyrównywania 3 mm

Maksymalna głębokość zbierania na wyrówniarce wynosi:

3 mm

Przy szerokim, twardym lub mocno zdeformowanym materiale korzystniejsze jest wykonanie kilku płytszych przejść.

Mniejsza głębokość zbierania:

• ogranicza obciążenie silnika,
• zmniejsza ryzyko wyrwania włókien,
• poprawia jakość powierzchni,
• ułatwia kontrolowanie geometrii,
• wydłuża trwałość noży.

Ostatnie przejście warto wykonać z niewielkim zbiorem, szczególnie gdy powierzchnia ma być później klejona lub wykańczana.

Aluminiowa przykładnica 1100 × 150 mm

Przykładnica wyrówniarki ma wymiary:

1100 × 150 mm

Można ją pochylać w zakresie od 90° do 45°.

Przykładnica umożliwia:

• wyrównywanie krawędzi pod kątem prostym,
• wykonywanie faz,
• przygotowywanie elementów ramowych,
• prowadzenie wysokich desek,
• struganie krawędzi pod ustawionym kątem.

Duży profil zapewnia szeroką powierzchnię podparcia. Przed rozpoczęciem precyzyjnej pracy ustawienie 90° lub 45° warto sprawdzić dokładnym kątownikiem.

Grubościówka do precyzyjnego kalibrowania drewna

Zakres grubościowania 5–190 mm

JET JPT-F260-M umożliwia obróbkę elementów o wysokości:

od 5 do 190 mm

Maksymalna szerokość grubościowania wynosi 258 mm, a długość stołu grubościówki 600 mm.

Minimalna długość obrabianego elementu wynosi:

150 mm

Przed rozpoczęciem grubościowania jedna powierzchnia materiału powinna zostać wcześniej wyrównana. Element umieszcza się płaską powierzchnią bazową skierowaną w stronę stołu.

Grubościówka nie służy do prostowania wypaczonego materiału. Odwzorowuje kształt powierzchni, która styka się ze stołem.

Maksymalna głębokość grubościowania 4,5 mm

Maksymalna głębokość zbierania na grubościówce wynosi:

4,5 mm

Wartość maksymalna jest przeznaczona przede wszystkim do węższych i łatwiejszych w obróbce elementów. Przy szerokim materiale lub twardym drewnie należy zmniejszyć głębokość przejścia.

Kilka płytszych przejść zapewnia zazwyczaj:

• gładszą powierzchnię,
• mniejsze ryzyko wyrwań,
• stabilniejszy posuw,
• mniejsze obciążenie silnika,
• dokładniejsze utrzymanie wymiaru.

Końcowe przejście powinno usuwać niewielką ilość materiału.

Automatyczny posuw 6 m/min

Materiał jest prowadzony przez grubościówkę z prędkością:

6 m/min

Równomierny posuw:

• stabilizuje proces strugania,
• pomaga uzyskać powtarzalną powierzchnię,
• ogranicza konieczność ręcznego popychania elementu,
• ułatwia obróbkę długich desek,
• zapewnia stałą prędkość materiału względem wału.

Napęd posuwu można wyłączyć za pomocą oddzielnej dźwigni.

Podczas podawania materiału operator powinien stać z boku otworu wejściowego, a nie bezpośrednio na jego osi.

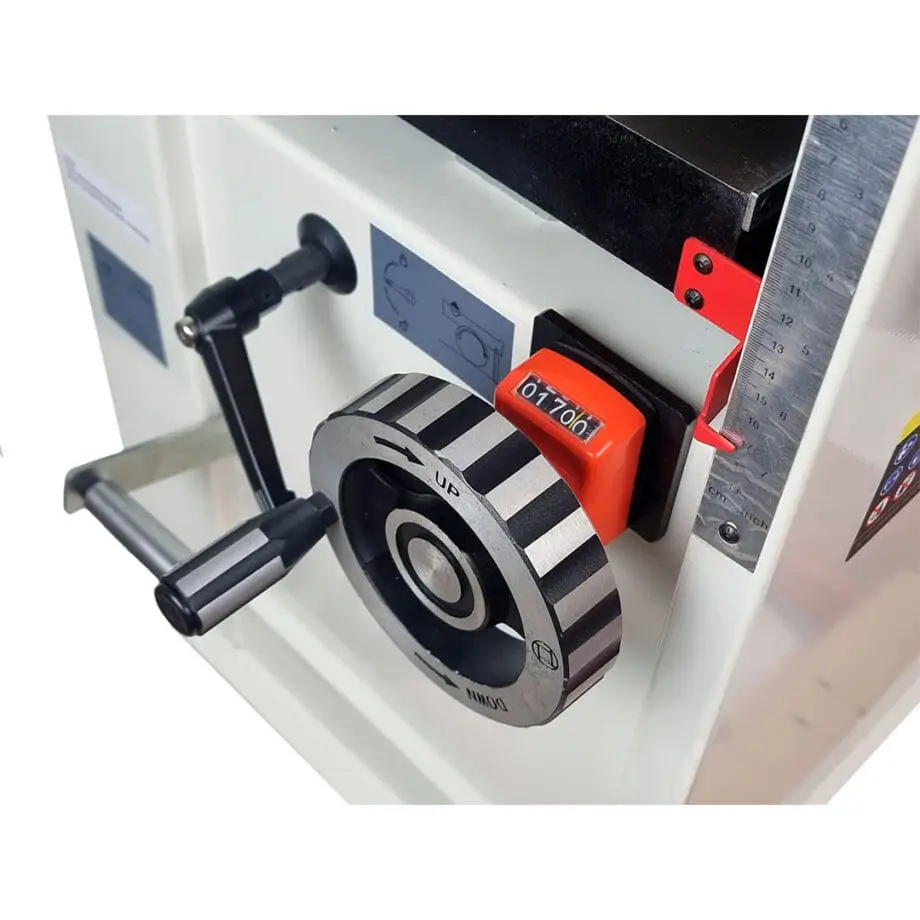

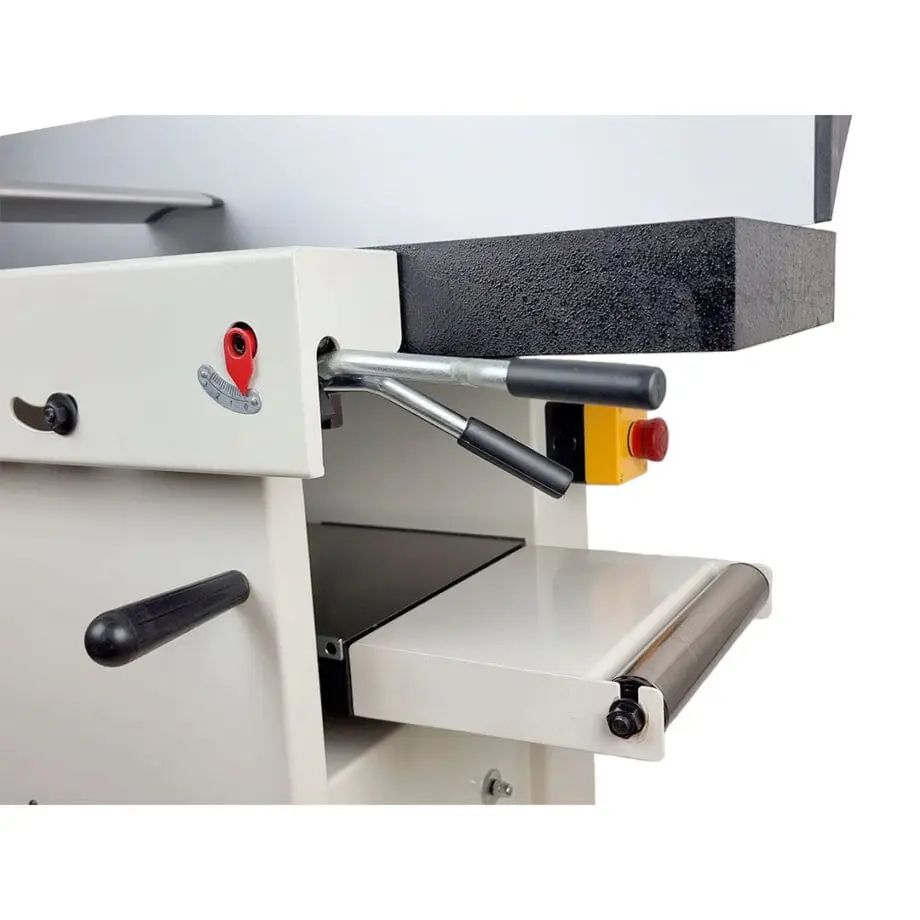

Cyfrowy odczyt wysokości stołu

W standardowym wyposażeniu znajduje się cyfrowy wskaźnik ustawienia stołu grubościówki.

Cyfrowy odczyt:

• przyspiesza ustawianie wymaganej grubości,
• ułatwia wykonywanie powtarzalnych elementów,
• ogranicza liczbę przejść próbnych,
• usprawnia precyzyjne kalibrowanie materiału,
• pozwala szybko powrócić do wcześniej stosowanego wymiaru.

Po ustawieniu wymaganej grubości warto wykonać przejście próbne i sprawdzić rzeczywisty wymiar materiału suwmiarką.

Szybka zmiana funkcji

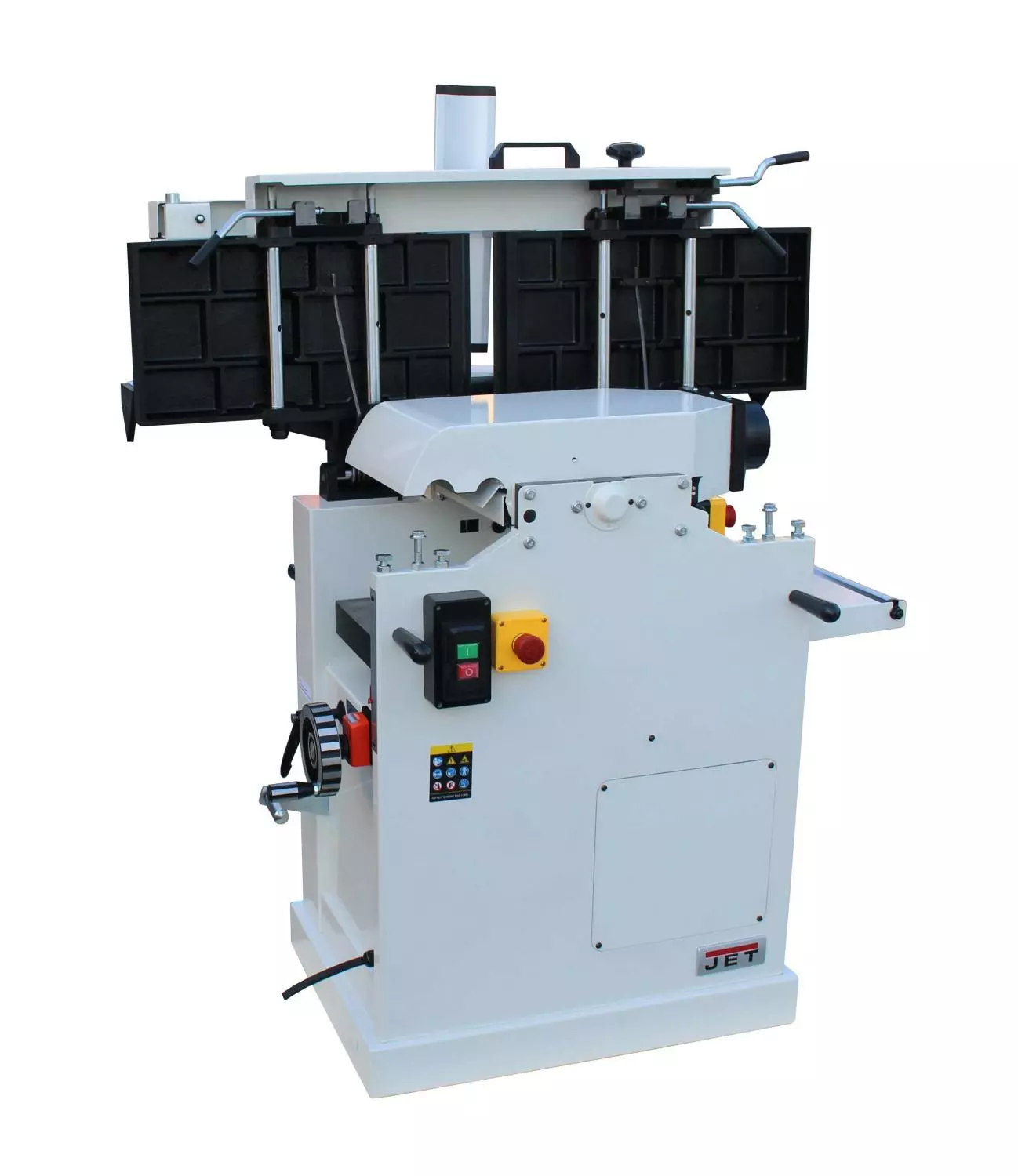

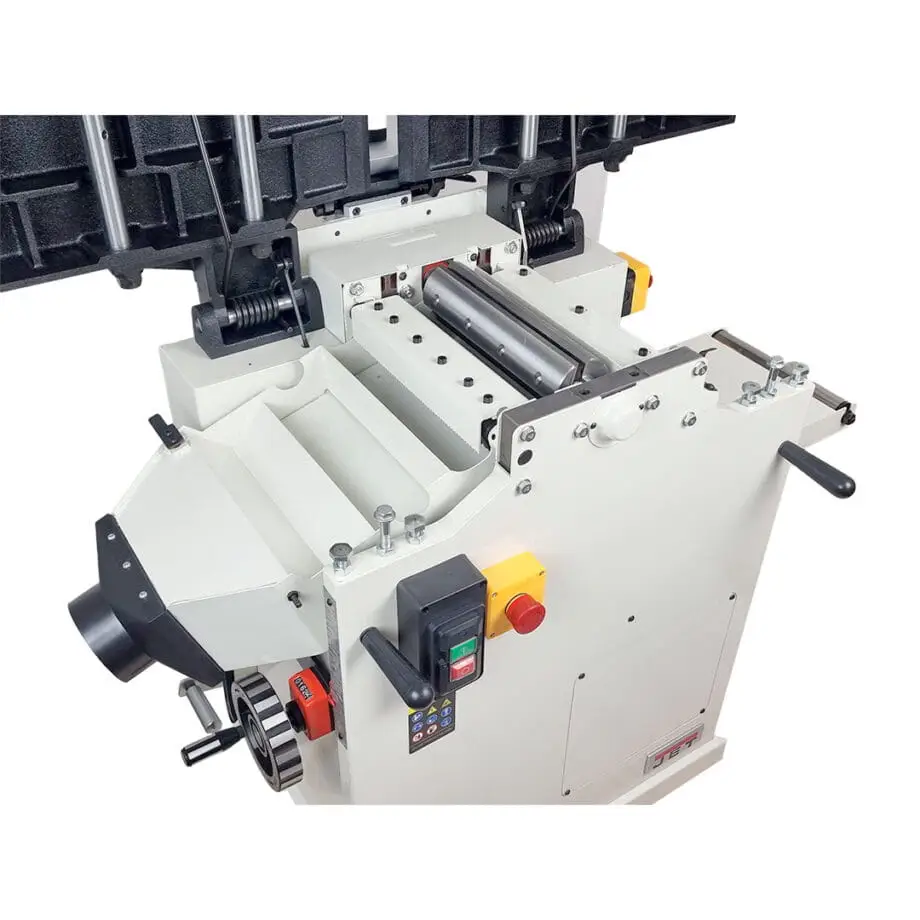

Oba stoły wyrówniarki podnoszą się wspólnie na bok. Po ich otwarciu osłonę odciągową przestawia się w pozycję odpowiednią do pracy grubościówki.

Takie rozwiązanie:

• skraca czas przezbrojenia,
• nie wymaga demontażu przykładnicy,
• zapewnia łatwy dostęp do stołu grubościówki,
• pozwala szybko powrócić do funkcji wyrówniarki,
• ogranicza ryzyko zmiany ustawienia stołów.

Zmianę trybu pracy należy wykonywać dopiero po całkowitym zatrzymaniu wału i odłączeniu maszyny od zasilania.

Po opuszczeniu stołów trzeba sprawdzić ich prawidłowe osadzenie oraz zablokowanie.

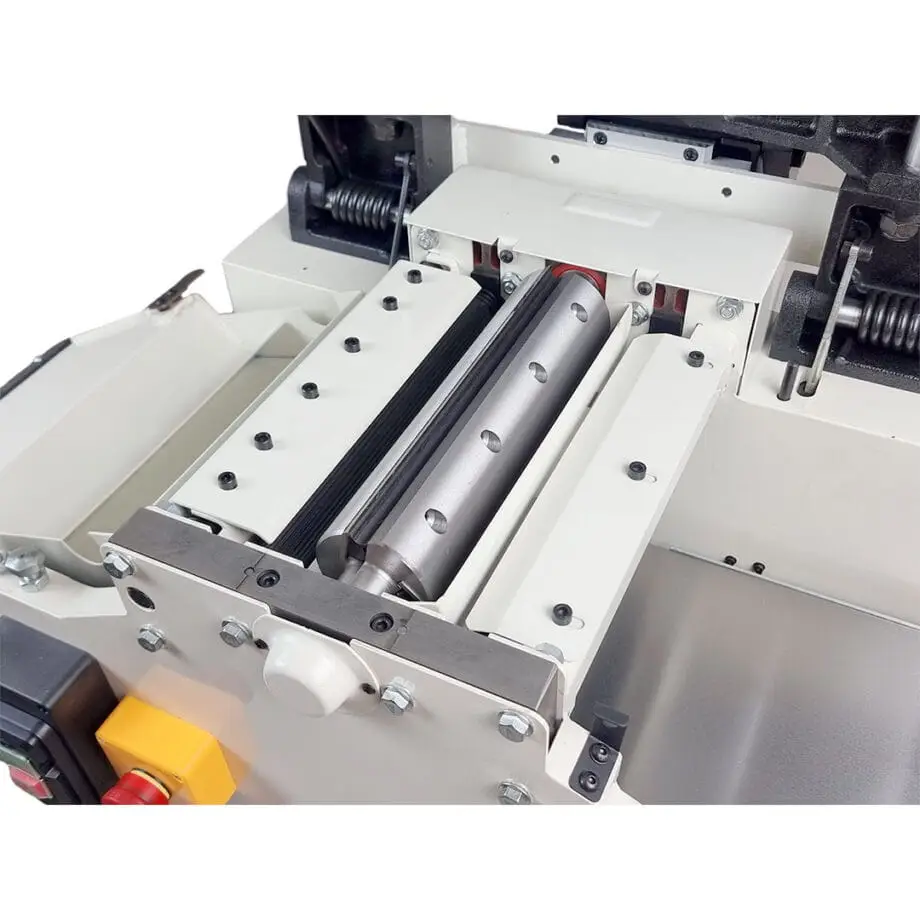

Trzynożowy wał strugarski

Trzy noże HSS 260 × 25 × 3 mm

Wał jest wyposażony w trzy noże ze stali szybkotnącej HSS o wymiarach:

260 × 25 × 3 mm

Noże można wielokrotnie ostrzyć. Minimalna dopuszczalna szerokość noża po ostrzeniu wynosi 15 mm.

Cały komplet powinien być:

• ostrzony jednocześnie,
• wymieniany jednocześnie,
• ustawiany na jednakowej wysokości,
• montowany zgodnie z kierunkiem obrotów,
• prawidłowo wyważony.

Nierówne ustawienie ostrzy może powodować drgania, ślady na powierzchni, powstawanie schodków oraz nadmierne obciążenie wału i łożysk.

Wał Ø71 mm i 15 000 cięć na minutę

Średnica wału nożowego wynosi:

71 mm

Prędkość obrotowa wału:

5000 obr./min

Trzy noże wykonują łącznie:

15 000 cięć na minutę

Na końcową jakość powierzchni wpływają również:

• ostrość noży,
• kierunek włókien,
• gatunek drewna,
• wilgotność materiału,
• głębokość zbierania,
• czystość stołów,
• prawidłowe podparcie elementu,
• stan rolek posuwowych.

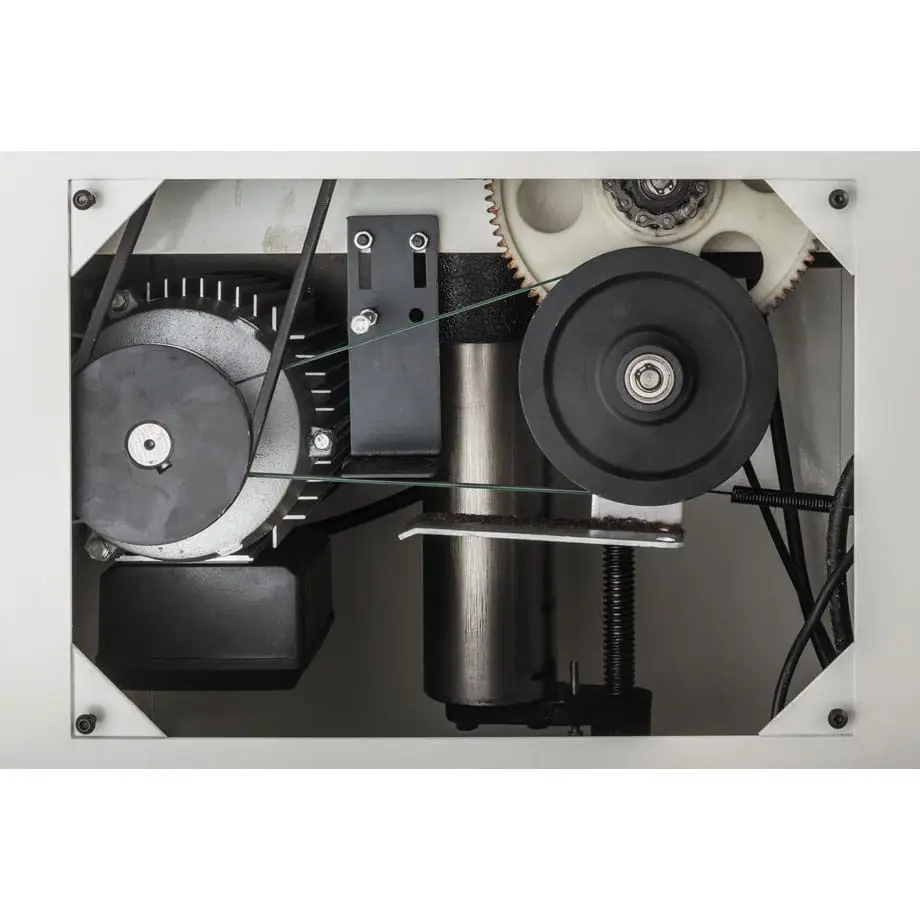

Silnik 1,7 kW i zasilanie 230 V

Model JPT-F260-M jest wyposażony w jednofazowy silnik indukcyjny.

Najważniejsze parametry napędu:

• zasilanie: 230 V / 50 Hz,
• liczba faz: 1,
• moc pobierana: około 2,6 kW w cyklu S6 40%,
• moc wyjściowa: 1,7 kW / 2,3 HP w trybie S1,
• prąd odniesienia: około 9,7 A,
• zalecane zabezpieczenie: 16 A,
• zalecany przewód: H07RN-F 3 × 1,5 mm².

Wersja 230 V może zostać podłączona do prawidłowo przygotowanej i uziemionej instalacji jednofazowej.

Ze względu na moc silnika maszyna powinna korzystać z odpowiednio zabezpieczonego obwodu. Należy unikać długich przedłużaczy o zbyt małym przekroju, ponieważ mogą powodować spadki napięcia i problemy z uruchamianiem.

Odciąganie pyłu i wiórów

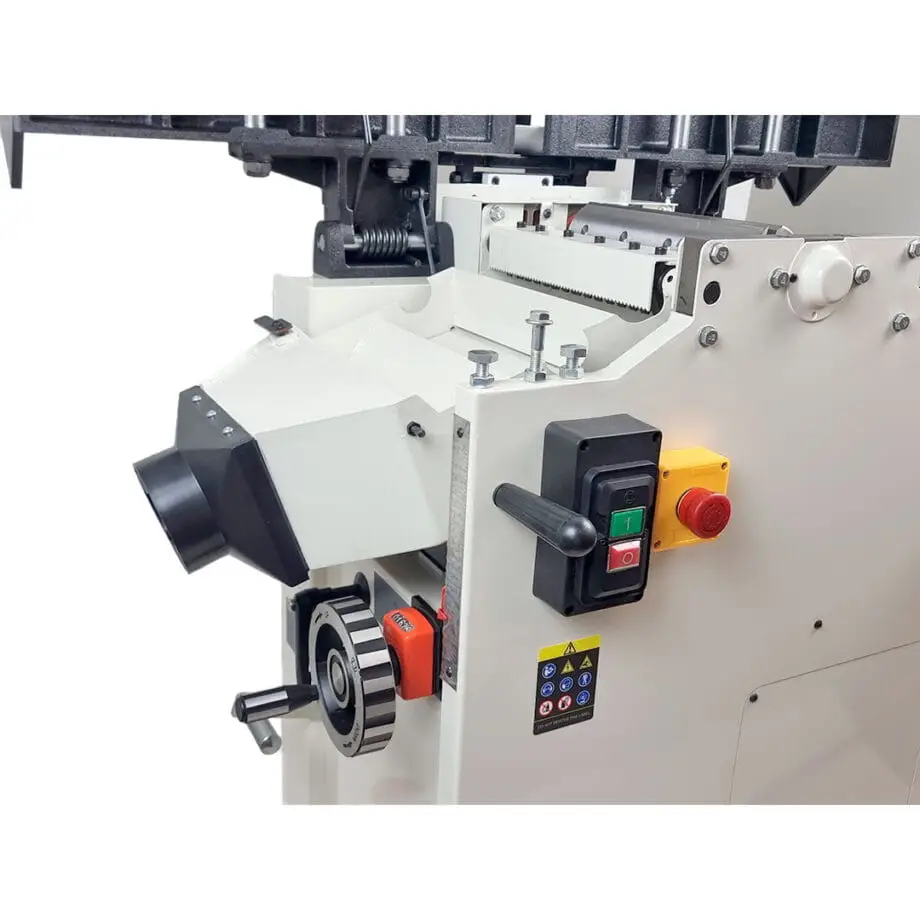

Króciec odciągowy Ø100 mm

Maszyna ma przyłącze odciągowe o średnicy:

100 mm

Zalecane parametry instalacji:

• przepływ powietrza: około 565 m³/h,
• podciśnienie: około 900 Pa,
• prędkość powietrza: około 20 m/s.

Odciąg należy uruchomić przed rozpoczęciem strugania.

Skuteczne odprowadzanie wiórów:

• ogranicza zapychanie wnętrza maszyny,
• poprawia działanie rolek posuwowych,
• zmniejsza ilość odpadów pozostających na stołach,
• chroni mechanizmy regulacyjne,
• poprawia widoczność i czystość stanowiska,
• ogranicza ilość pyłu w warsztacie.

Przewód powinien być możliwie krótki, szczelny i pozbawiony ostrych załamań.

Masywna konstrukcja o wadze 202 kg

Masa netto JET JPT-F260-M wynosi około:

202 kg

Ciężka konstrukcja:

• ogranicza drgania,
• stabilizuje żeliwne stoły,
• pomaga utrzymać prawidłową geometrię,
• poprawia komfort prowadzenia długich elementów,
• ogranicza przesuwanie się maszyny,
• zapewnia odpowiednią sztywność podczas pracy.

Wymiary maszyny wynoszą około:

1100 × 900 × 1000 mm

Urządzenie należy ustawić na twardej, równej i nośnej posadzce. Dostępna opcjonalnie podstawa mobilna może ułatwić przestawianie maszyny w warsztacie.

Wyposażenie standardowe

W zestawie znajdują się:

• wyrówniarko-grubościówka JET JPT-F260-M,
• komplet trzech noży HSS 260 × 25 × 3 mm,
• cyfrowy wskaźnik wysokości stołu grubościówki,
• aluminiowa przykładnica 1100 × 150 mm,
• osłona wału nożowego,
• przestawna osłona odciągowa,
• przyrząd do ustawiania noży,
• dwa wyłączniki awaryjne,

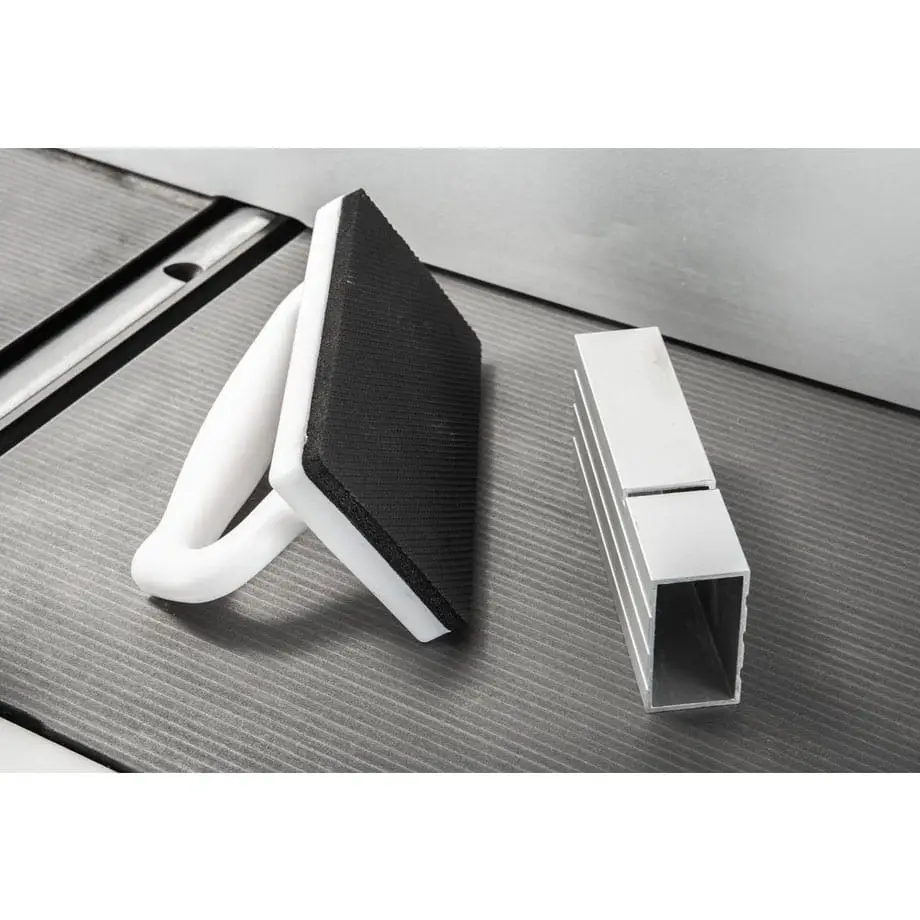

• popychacze do bezpiecznego prowadzenia materiału,
• narzędzia do regulacji i wymiany noży,
• wyposażenie montażowe,
• instrukcja użytkowania,
• wykaz części zamiennych.

Wyposażenie opcjonalne

Do maszyny można dobrać:

• komplet trzech noży HSS 260 × 25 × 3 mm – kod 10000287,
• podstawę mobilną o odpowiedniej nośności,
• stojaki rolkowe do długich elementów,
• przewód odciągowy Ø100 mm,
• opaski zaciskowe,
• zasuwy i złączki instalacji odciągowej,
• preparaty do zabezpieczania żeliwnych stołów,
• popychacze i dodatkowe wyposażenie bezpieczeństwa.

Dlaczego warto wybrać JET JPT-F260-M?

• funkcja wyrówniarki i grubościówki,
• możliwość podłączenia do instalacji 230 V,
• szerokość robocza 258 mm,
• zakres grubościowania od 5 do 190 mm,
• żeliwne stoły o długości 1100 mm,
• wspólne podnoszenie obu stołów,
• zmiana funkcji bez zdejmowania przykładnicy,
• cyfrowy odczyt wysokości,
• trzy noże HSS,
• wał o średnicy 71 mm,
• prędkość 5000 obr./min,
• 15 000 cięć na minutę,
• automatyczny posuw 6 m/min,
• możliwość wyłączenia posuwu,
• moc wyjściowa 1,7 kW,
• przykładnica 1100 × 150 mm,
• pochylenie przykładnicy do 45°,
• króciec odciągowy Ø100 mm,
• dwa wyłączniki awaryjne,
• stabilna konstrukcja o masie około 202 kg.

Dane techniczne

Producent: JET

Model: JPT-F260-M

Numer producenta: 10000289M

Kod produktu: JPT-F260-M

Rodzaj maszyny: wyrówniarko-grubościówka do drewna

Zasilanie: 230 V / 50 Hz

Liczba faz: 1

Moc pobierana: około 2,6 kW / S6 40%

Moc wyjściowa: 1,7 kW / 2,3 HP / S1

Prąd odniesienia: około 9,7 A

Zalecane zabezpieczenie: 16 A

Zalecany przewód: H07RN-F 3 × 1,5 mm²

Maksymalna szerokość wyrównywania: 258 mm

Maksymalna szerokość grubościowania: 258 mm

Zakres grubościowania: 5–190 mm

Minimalna długość obrabianego elementu: 150 mm

Maksymalna głębokość wyrównywania: 3 mm

Maksymalna głębokość grubościowania: 4,5 mm

Prędkość posuwu: 6 m/min

Możliwość wyłączenia posuwu: tak

Liczba noży: 3

Materiał noży: HSS

Wymiary noży: 260 × 25 × 3 mm

Minimalna szerokość noża po ostrzeniu: 15 mm

Średnica wału: 71 mm

Prędkość wału: 5000 obr./min

Liczba cięć: 15 000/min

Długość stołów wyrówniarki: 1100 mm

Wysokość stołów nad podłożem: 850 mm

Długość stołu grubościówki: 600 mm

Materiał stołów: żeliwo

Wymiary przykładnicy: 1100 × 150 mm

Zakres pochylenia przykładnicy: 0–45°

Cyfrowy odczyt wysokości: tak

Wspólne podnoszenie stołów: tak

Liczba wyłączników awaryjnych: 2

Średnica króćca odciągowego: 100 mm

Zalecana wydajność odciągu: około 565 m³/h

Zalecane podciśnienie: około 900 Pa

Wymiary maszyny: około 1100 × 900 × 1000 mm

Masa netto: około 202 kg

EAN: 7612375696172

Bezpieczne użytkowanie

Przed rozpoczęciem pracy należy sprawdzić:

• stan i ustawienie wszystkich noży,
• zamocowanie osłony wału,
• zablokowanie stołów,
• ustawienie przykładnicy,
• działanie wyłączników awaryjnych,
• podłączenie odciągu,
• czystość powierzchni roboczych,
• brak gwoździ, wkrętów i innych ciał obcych w materiale.

Podczas wyrównywania należy:

• prowadzić materiał zgodnie z kierunkiem włókien, gdy jest to możliwe,
• stosować osłonę wału,
• używać popychaczy przy krótkich i wąskich elementach,
• podpierać długie deski,
• nie cofać materiału nad obracającym się wałem,
• wykonywać kilka płytszych przejść przy większym naddatku.

Podczas grubościowania należy:

• wcześniej przygotować płaską powierzchnię bazową,
• układać wyrównaną stronę na stole,
• podawać grubszy koniec elementu jako pierwszy,
• stać z boku otworu podawczego,
• nie obrabiać elementów krótszych niż 150 mm,
• podpierać długie deski przy wejściu i wyjściu.

Nie wolno regulować, czyścić ani przezbrajać maszyny przy podłączonym zasilaniu.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą noży należy:

1. Wyłączyć maszynę.
2. Nacisnąć wyłącznik awaryjny.
3. Odłączyć przewód od zasilania.
4. Poczekać na całkowite zatrzymanie wału.
5. Zabezpieczyć urządzenie przed przypadkowym uruchomieniem.

Regularnie należy:

• usuwać wióry z wnętrza maszyny,
• czyścić żeliwne stoły,
• kontrolować drożność odciągu,
• usuwać żywicę z rolek posuwowych,
• sprawdzać stan noży,
• kontrolować mechanizmy blokujące,
• czyścić śrubę regulacji stołu grubościówki,
• zabezpieczać żeliwo przed korozją,
• sprawdzać stan przewodu zasilającego.

Noże należy ostrzyć i wymieniać jako komplet. Podczas ich obsługi należy używać rękawic odpornych na przecięcie.

FAQ – najczęściej zadawane pytania

Czy JET JPT-F260-M jest wyrówniarką czy grubościówką?

Maszyna łączy obie funkcje. Pozwala przygotować prostą powierzchnię bazową, a następnie nadać materiałowi jednakową grubość.

Jaka jest maksymalna szerokość robocza?

258 mm podczas wyrównywania i grubościowania.

Jaki jest zakres grubościowania?

Od 5 do 190 mm.

Jak długie są stoły wyrówniarki?

Łączna długość stołów wynosi 1100 mm.

Ile noży ma wał?

Trzy noże HSS o wymiarach 260 × 25 × 3 mm.

Jaka jest prawidłowa prędkość wału?

5000 obr./min, co przy trzech nożach daje 15 000 cięć na minutę.

Czy noże można ostrzyć?

Tak. Wszystkie trzy należy ostrzyć jako komplet. Minimalna dopuszczalna szerokość noża po ostrzeniu wynosi 15 mm.

Jaka jest maksymalna głębokość zbierania?

Do 3 mm na wyrówniarce i do 4,5 mm na grubościówce.

Jaka jest prędkość posuwu?

6 m/min.

Czy posuw można wyłączyć?

Tak. Napęd rolek posuwowych można odłączyć oddzielną dźwignią.

Czy cyfrowy odczyt znajduje się w wyposażeniu?

Tak. Wskaźnik pokazuje ustawienie wysokości stołu grubościówki.

Czy przy zmianie funkcji trzeba zdejmować przykładnicę?

Nie. Oba stoły podnoszą się wspólnie bez konieczności demontowania przykładnicy.

Czy maszyna wymaga zasilania 400 V?

Nie. JPT-F260-M jest wersją jednofazową 230 V.

Jaką moc ma silnik?

Moc wyjściowa wynosi 1,7 kW w trybie pracy ciągłej S1.

Jakie zabezpieczenie instalacji jest zalecane?

16 A.

Jaka jest średnica króćca odciągowego?

100 mm.

Jak wydajny powinien być odciąg?

Około 565 m³/h przy podciśnieniu około 900 Pa.

Ile waży maszyna?

Około 202 kg netto.
