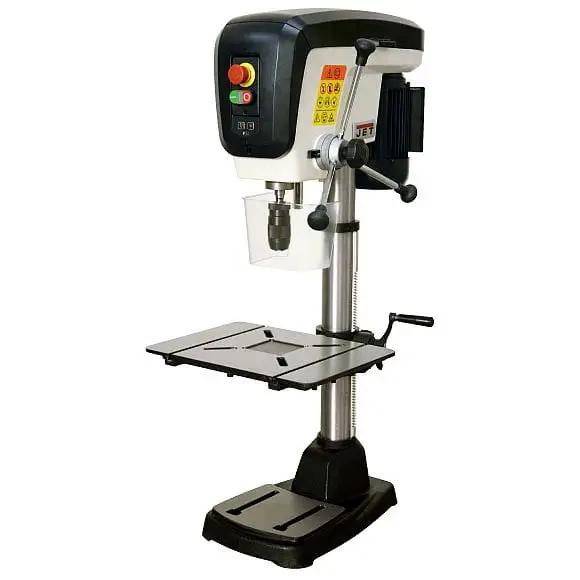

Wiertarka stołowa kolumnowa JET JDP-15B do drewna 230 V MK2 1–16 mm

JET JDP-15B – profesjonalna wiertarka stołowa do drewna

JET JDP-15B to solidna wiertarka stołowa kolumnowa przeznaczona do precyzyjnego wiercenia w drewnie i materiałach drewnopochodnych. Maszyna została zaprojektowana z myślą o profesjonalnych pracowniach stolarskich, zakładach rzemieślniczych oraz wymagających warsztatach przydomowych.

Masywna konstrukcja o wadze 71 kg, żeliwny stół, kolumna o średnicy 73 mm oraz stabilnie zamocowany silnik indukcyjny ograniczają drgania i zapewniają dobre warunki do wykonywania dokładnych, powtarzalnych otworów.

Wiertarka oferuje skok wrzeciona 80 mm, zakres prędkości od 180 do 2900 obr./min, szybkomocujący uchwyt 1–16 mm oraz stożek Morse’a MK2. Laser krzyżowy XACTA-X ułatwia wyznaczenie punktu wiercenia, a regulowane oświetlenie LED poprawia widoczność obrabianego elementu.

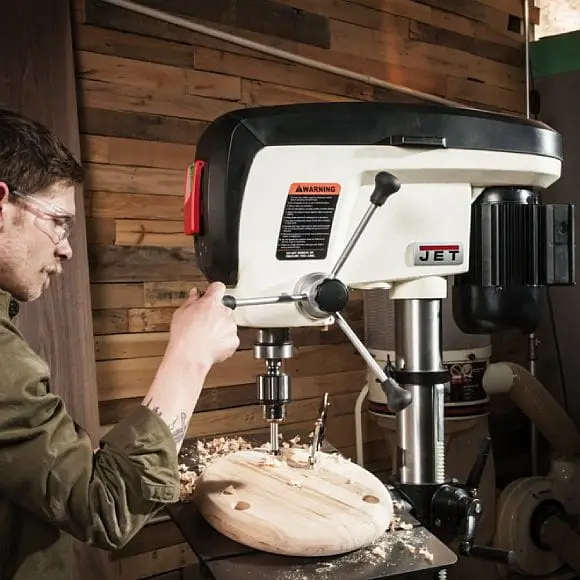

Zastosowanie wiertarki JET JDP-15B

Wiertarka sprawdzi się podczas:

• wiercenia otworów przelotowych,
• wykonywania otworów nieprzelotowych,
• nawiercania pod kołki drewniane,
• wykonywania otworów montażowych,
• wiercenia pod zawiasy i okucia,
• obróbki elementów meblowych,
• wiercenia w deskach, listwach i kantówkach,
• wykonywania powtarzalnych otworów na jednakowej głębokości,
• wiercenia otwornicami i wiertłami Forstnera,
• przygotowywania elementów konstrukcji drewnianych,
• wykonywania otworów pod śruby i połączenia stolarskie,
• pracy z odpowiednio zamocowanymi materiałami drewnopochodnymi.

Maszyna jest przeznaczona przede wszystkim do prac stolarskich. Rodzaj wiertła, prędkość wrzeciona i sposób mocowania należy zawsze dopasować do średnicy narzędzia oraz obrabianego materiału.

Skok wrzeciona 80 mm

Skok tulei wrzeciona wynosi:

80 mm

Cały zakres można uzyskać jednym pełnym obrotem trójramiennej rękojeści. Rozwiązanie zapewnia płynne i wygodne opuszczanie wiertła, szczególnie podczas wykonywania głębszych otworów.

Skok 80 mm sprawdzi się między innymi podczas:

• wiercenia w grubych deskach,
• wykonywania otworów pod kołki,
• wiercenia podłużnych gniazd za pomocą kolejnych otworów,
• pracy z dłuższymi wiertłami,
• wykonywania otworów nieprzelotowych,
• wiercenia w kantówkach i elementach konstrukcyjnych.

Rzeczywista głębokość wykonywanego otworu zależy również od długości części roboczej wiertła, sposobu zamocowania materiału oraz ustawienia stołu.

Dokładny ogranicznik głębokości

Zintegrowany ogranicznik pozwala ustawić maksymalną głębokość opuszczania wrzeciona.

Funkcja jest szczególnie przydatna podczas:

• wykonywania serii jednakowych otworów,
• nawiercania pod kołki,
• wiercenia pod zawiasy puszkowe,
• przygotowywania otworów pod okucia,
• wykonywania gniazd o kontrolowanej głębokości,
• pracy z kilkoma identycznymi elementami.

Po ustawieniu ogranicznika każde kolejne opuszczenie wrzeciona zatrzymuje się na określonej pozycji. Pozwala to zwiększyć powtarzalność bez konieczności każdorazowego mierzenia głębokości.

Szybkomocujący uchwyt 1–16 mm

JET JDP-15B jest wyposażona w wysokiej jakości uchwyt szybkomocujący o zakresie:

1–16 mm

Montaż i wymiana wiertła odbywają się bez używania tradycyjnego kluczyka. Ułatwia to częste zmienianie narzędzi podczas wykonywania kolejnych etapów pracy.

Uchwyt umożliwia stosowanie między innymi:

• klasycznych wierteł krętych,
• wierteł do drewna z ostrzem centrującym,
• wierteł Forstnera,
• sedników,
• otwornic przeznaczonych do wiertarek kolumnowych,
• pogłębiaczy,
• wierteł stopniowych odpowiednich do zastosowania.

Narzędzie należy wsunąć centralnie i mocno zacisnąć. Przed uruchomieniem trzeba sprawdzić, czy wiertło zostało zamontowane prosto i nie wykazuje nadmiernego bicia.

Stożek Morse’a MK2

Wrzeciono wykorzystuje standardowy stożek:

MK2

Uchwyt wiertarski jest zamontowany za pośrednictwem trzpienia MK2/B16. Popularny standard umożliwia stosowanie kompatybilnego wyposażenia i ułatwia serwisowanie zespołu mocującego.

Połączenie stożkowe powinno być zawsze:

• czyste,
• odtłuszczone,
• wolne od pyłu,
• pozbawione zadziorów,
• prawidłowo osadzone.

Zanieczyszczenie stożka może powodować nieprawidłowe ustawienie uchwytu, zwiększone bicie albo jego poluzowanie.

Zakres obrotów 180–2900 obr./min

Prędkość wrzeciona można dobrać w zakresie:

180–2900 obr./min

Zmiana odbywa się mechanicznie przez ustawienie pasa Poly-V na odpowiednich stopniach kół pasowych.

Niższe obroty są przeznaczone przede wszystkim do:

• wierteł o dużej średnicy,
• otwornic,
• wierteł Forstnera,
• głębszych otworów,
• pracy w twardym drewnie,
• narzędzi wymagających większego momentu obrotowego.

Wyższe obroty sprawdzą się podczas:

• wiercenia wiertłami o małej średnicy,
• wykonywania płytkich otworów,
• obróbki miękkiego drewna,
• precyzyjnego nawiercania,
• pracy z narzędziami dopuszczonymi do dużej prędkości.

Zalecane obroty należy każdorazowo sprawdzić w specyfikacji zastosowanego wiertła lub otwornicy.

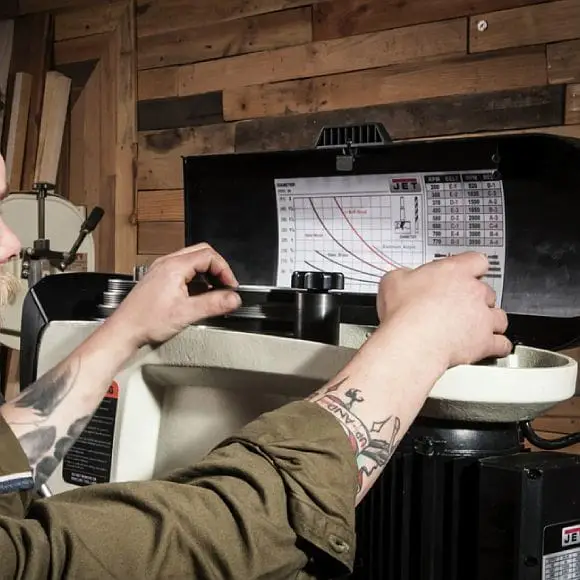

Szybka zmiana prędkości bez narzędzi

Mechanizm napinania pasa można obsługiwać jedną ręką. Pozwala to szybko zluzować napęd, przełożyć pas i ponownie ustawić właściwe napięcie.

Rozwiązanie:

• skraca czas zmiany prędkości,
• nie wymaga stosowania dodatkowych kluczy,
• ułatwia dopasowanie ustawień do różnych średnic wierteł,
• pozwala prawidłowo napiąć pas,
• zapewnia sprawne przenoszenie mocy.

Górna pokrywa napędu jest utrzymywana za pomocą magnesów. Zastosowany wyłącznik bezpieczeństwa uniemożliwia prawidłowe uruchomienie maszyny przy otwartej osłonie.

Napęd paskiem Poly-V

Silnik przekazuje napęd na wrzeciono za pomocą wielorowkowego pasa Poly-V.

Taka konstrukcja zapewnia:

• płynne przenoszenie mocy,
• ograniczenie poślizgu,
• spokojną pracę,
• zmniejszenie drgań,
• łatwą zmianę prędkości,
• prostą kontrolę stanu napędu.

Pasek powinien być prawidłowo napięty. Zbyt luźny może ślizgać się pod obciążeniem, natomiast nadmierne napięcie niepotrzebnie obciąża łożyska.

Silnik indukcyjny 780/550 W

Europejska wersja 230 V ma silnik indukcyjny o parametrach:

• moc pobierana: 780 W,
• moc wyjściowa: 550 W,
• tryb pracy: S1,
• zasilanie: 230 V / 50 Hz.

Silnik indukcyjny jest przeznaczony do regularnej pracy warsztatowej. Mocne zamocowanie do korpusu pomaga ograniczyć ugięcia i drgania powstające podczas wiercenia.

Tryb S1 oznacza możliwość pracy ciągłej przy obciążeniu znamionowym, z zachowaniem wymagań producenta dotyczących narzędzi, posuwu i eksploatacji.

Zasilanie jednofazowe 230 V

Maszyna jest zasilana z jednofazowej instalacji:

230 V / 50 Hz

Może zostać podłączona do prawidłowo uziemionego gniazda 230 V. Instalacja, przewód i zabezpieczenie muszą być sprawne oraz dostosowane do maszyny.

Instrukcja podaje zabezpieczenie:

10 A

W przypadku stosowania przedłużacza producent wskazuje przewód gumowy H07RN-F o przekroju co najmniej 3 × 1,5 mm². Przedłużacz powinien być możliwie krótki i całkowicie rozwinięty.

Duży żeliwny stół roboczy

Powierzchnia robocza stołu ma wymiary:

320 × 454 mm

Żeliwna konstrukcja zapewnia:

• stabilne podparcie elementu,
• dobre tłumienie drgań,
• odporność na odkształcenia,
• możliwość mocowania przyrządów,
• przestrzeń potrzebną do obróbki większych detali.

Stół jest wyposażony w dwa rowki teowe o szerokości 13 mm oraz dodatkowe otwory i rowki przeznaczone do mocowania ścisków, ograniczników i przyrządów pomocniczych.

Obrabiany element należy zawsze unieruchomić. Nie powinien być przytrzymywany wyłącznie ręką, ponieważ wiertło może go pochwycić i gwałtownie obrócić.

Wymienna wkładka stołu

W centralnej części stołu znajduje się wymienna wkładka wykonana z MDF-u.

Jej wymiary wynoszą około:

95 × 95 mm

Wysokość wkładki można wyregulować tak, aby znajdowała się w jednej płaszczyźnie z powierzchnią stołu.

Wkładka:

• chroni żeliwny stół przed przewierceniem,
• ogranicza wyrywanie włókien przy wyjściu wiertła,
• może zostać łatwo wymieniona po zużyciu,
• zapewnia podparcie bezpośrednio pod miejscem wiercenia.

Podczas wykonywania czystych otworów przelotowych warto dodatkowo umieścić pod materiałem odpowiednią podkładkę z drewna odpadowego.

Pochylenie stołu w obu kierunkach

Stół może być pochylany w lewo i w prawo, umożliwiając wykonywanie otworów pod kątem.

Aktualna specyfikacja handlowa podaje zakres:

od –45° do +45°

Przed rozpoczęciem pracy stół należy ustawić pod wymaganym kątem i mocno zablokować.

W przypadku wiercenia w materiale pochylonym szczególnie ważne jest:

• stabilne zamocowanie elementu,
• zastosowanie ogranicznika lub imadła,
• ograniczenie prędkości posuwu,
• sprawdzenie prześwitu pod wiertłem,
• podparcie wystających części materiału.

Regulacja wysokości stołu

Wysokość stołu jest regulowana za pomocą mechanizmu zębatkowego i korby.

Rozwiązanie pozwala:

• płynnie przesuwać stół po kolumnie,
• dopasować położenie do wysokości materiału,
• szybko zmieniać ustawienie przy różnych wiertłach,
• zachować kontrolę nad ciężkim żeliwnym stołem.

Korba została odsunięta od powierzchni roboczej, dzięki czemu nie przeszkadza w mocowaniu szerszych elementów.

Po ustawieniu wysokości stół należy stabilnie zablokować na kolumnie.

Laser krzyżowy XACTA-X

Wbudowany laser wyświetla dwie przecinające się linie wskazujące środek planowanego otworu.

System pomaga:

• ustawić materiał względem wiertła,
• szybciej znaleźć zaznaczony punkt,
• wykonywać serię otworów,
• ograniczyć liczbę próbnych opuszczeń wrzeciona,
• sprawniej pozycjonować większe elementy.

Laser jest wyposażeniem pomocniczym. Przy pracach wymagających bardzo dużej dokładności położenie należy potwierdzić przez opuszczenie nieruchomego wiertła do punktu trasowania.

Nie wolno patrzeć bezpośrednio w wiązkę ani kierować jej w stronę ludzi i zwierząt.

Regulowane oświetlenie LED

W odlewanym korpusie głowicy znajduje się jasna lampa LED o regulowanym położeniu.

Oświetlenie poprawia widoczność:

• punktu wiercenia,
• linii traserskich,
• ustawienia laserowego krzyża,
• powierzchni obrabianego elementu,
• obszaru bezpośrednio pod uchwytem.

Technologia LED zapewnia niewielkie zużycie energii i ogranicza ilość ciepła emitowanego w kierunku obrabianego elementu.

Zasięg wrzeciona 190 mm

Odległość osi wrzeciona od kolumny wynosi:

190 mm

Parametr określa możliwość dotarcia wiertłem do punktu znajdującego się w głębi obrabianego elementu.

Odpowiada to orientacyjnej średnicy roboczej około 380 mm, gdy środek okrągłego elementu znajduje się dokładnie pod osią uchwytu.

Przy szerokim materiale należy uwzględnić również sposób jego zamocowania i dostępną przestrzeń na stole.

Stabilna kolumna 73 mm

Kolumna ma średnicę:

73 mm

Masywna konstrukcja zapewnia stabilne podparcie głowicy i stołu. Ogranicza ugięcie podczas wiercenia oraz pomaga zachować prostopadłość osi wrzeciona względem powierzchni roboczej.

Podstawa maszyny powinna zostać przykręcona do stabilnego stołu lub podstawy warsztatowej za pomocą przewidzianych otworów montażowych.

Osłona uchwytu z wyłącznikiem bezpieczeństwa

Przezroczysta osłona ogranicza dostęp do obracającego się uchwytu i wiertła.

Została wyposażona w wyłącznik bezpieczeństwa, który kontroluje jej położenie. Przed uruchomieniem osłona musi być prawidłowo zamknięta.

Przezroczysty materiał pozwala jednocześnie obserwować punkt wiercenia.

Osłony nie wolno demontować ani blokować jej wyłącznika. Regulację i wymianę narzędzia należy wykonywać po odłączeniu maszyny od zasilania.

Wyłącznik awaryjny

Panel sterujący ma duży przycisk zatrzymania awaryjnego.

Umożliwia szybkie wyłączenie napędu w przypadku:

• poluzowania materiału,
• zakleszczenia wiertła,
• pojawienia się nietypowych drgań,
• uszkodzenia narzędzia,
• wystąpienia innej niebezpiecznej sytuacji.

Przed ponownym uruchomieniem należy usunąć przyczynę zatrzymania i sprawdzić stan maszyny oraz zamocowanie elementu.

Stabilna konstrukcja o masie 71 kg

Masa maszyny wynosi:

71 kg

Duży ciężar w porównaniu z lekkimi wiertarkami stołowymi pomaga:

• ograniczyć drgania,
• zwiększyć stabilność,
• poprawić powtarzalność wiercenia,
• zapewnić spokojniejszą pracę z większymi wiertłami,
• utrzymać ustawienie stołu i głowicy.

Wiertarkę należy przemieszczać przy udziale co najmniej dwóch osób. Nie wolno podnosić jej za uchwyt, wrzeciono ani stół.

Wyposażenie standardowe

W zestawie znajdują się:

• wiertarka stołowa JET JDP-15B,
• szybkomocujący uchwyt 1–16 mm,
• trzpień MK2/B16,
• przezroczysta osłona uchwytu,
• żeliwny stół z wkładką MDF,
• kolumna z mechanizmem regulacji stołu,
• korba regulacji wysokości,
• trójramienna rękojeść posuwu,
• laser krzyżowy XACTA-X,
• oświetlenie robocze LED,
• narzędzia montażowe,
• klin do demontażu uchwytu,
• elementy mocujące.

Imadło, ściski, ograniczniki, wiertła i odciąg pyłu nie należą do standardowego wyposażenia.

Dlaczego warto wybrać JET JDP-15B?

• profesjonalna konstrukcja przeznaczona do obróbki drewna,
• moc pobierana 780 W i wyjściowa 550 W,
• jednofazowe zasilanie 230 V,
• silnik indukcyjny przystosowany do pracy S1,
• zakres obrotów 180–2900 obr./min,
• szybka zmiana prędkości bez dodatkowych narzędzi,
• napęd paskiem Poly-V,
• skok wrzeciona 80 mm,
• uchwyt szybkomocujący 1–16 mm,
• stożek Morse’a MK2,
• zintegrowany ogranicznik głębokości,
• duży żeliwny stół 320 × 454 mm,
• rowki teowe do mocowania przyrządów,
• wymienna i regulowana wkładka MDF,
• regulacja wysokości stołu za pomocą korby,
• pochylenie stołu w obu kierunkach,
• laser krzyżowy XACTA-X,
• regulowane oświetlenie LED,
• osłona uchwytu z wyłącznikiem bezpieczeństwa,
• awaryjny przycisk zatrzymania,
• stabilna kolumna o średnicy 73 mm,
• masa 71 kg ograniczająca drgania.

Dane techniczne

• Producent: JET
• Model: JDP-15B
• Kod produktu: 121-JDP-15BM
• EAN: 7612375514070
• Rodzaj maszyny: wiertarka stołowa kolumnowa
• Zalecane zastosowanie: profesjonalne
• Główne przeznaczenie: obróbka drewna
• Zasilanie: 230 V / 50 Hz
• Liczba faz: 1
• Moc pobierana: 780 W
• Moc wyjściowa: 550 W
• Rodzaj silnika: indukcyjny
• Tryb pracy silnika: S1
• Prąd roboczy według instrukcji: 3,7 A
• Zalecane zabezpieczenie według instrukcji: 10 A
• Zakres obrotów wrzeciona: 180–2900 obr./min
• Sposób zmiany prędkości: mechaniczny, pas Poly-V
• Skok wrzeciona: 80 mm
• Mocowanie wrzeciona: MK2
• Trzpień uchwytu: MK2/B16
• Zakres uchwytu szybkomocującego: 1–16 mm
• Zewnętrzna średnica uchwytu: 47 mm
• Odległość osi wrzeciona od kolumny: 190 mm
• Wymiary stołu: 320 × 454 mm
• Materiał stołu: żeliwo
• Rowki teowe: 2 × 13 mm
• Odległość pomiędzy rowkami teowymi: 270 mm
• Wkładka stołu: MDF 95 × 95 mm
• Pochylenie stołu: od –45° do +45°
• Maksymalna masa elementu na stole: 30 kg
• Średnica kolumny: 73 mm
• Regulacja wysokości stołu: zębatkowa, za pomocą korby
• Ogranicznik głębokości: tak
• Laser krzyżowy: tak, XACTA-X
• Klasa lasera: 2
• Oświetlenie robocze LED: tak
• Osłona uchwytu: przezroczysta, z wyłącznikiem bezpieczeństwa
• Wyłącznik awaryjny: tak
• Wymiary podstawy: około 460 × 288 mm
• Wymiary maszyny: 677 × 434 × 1115 mm
• Masa netto: 71 kg

Bezpieczne użytkowanie

Przed uruchomieniem należy:

• zamocować maszynę do stabilnego blatu,
• sprawdzić zamknięcie osłon,
• prawidłowo osadzić uchwyt i trzpień,
• zamontować odpowiednie wiertło,
• sprawdzić wybraną prędkość,
• unieruchomić obrabiany element,
• ustawić właściwą wysokość stołu,
• skontrolować prześwit pod materiałem,
• zastosować ochronę wzroku i słuchu.

Obrabianego elementu nie należy przytrzymywać wyłącznie ręką. Trzeba zastosować:

• imadło,
• ściski,
• ogranicznik,
• przyrząd wiertarski,
• odpowiednio przygotowany szablon.

Przed opuszczeniem wrzeciona należy poczekać, aż silnik osiągnie pełną prędkość. Wiertło trzeba prowadzić równomiernym posuwem, bez gwałtownego nacisku.

Wióry można usuwać dopiero po zatrzymaniu wrzeciona. Nie wolno robić tego dłonią podczas pracy maszyny.

Wiertarki nie należy wykorzystywać jako frezarki, szlifierki stołowej ani maszyny przeznaczonej do obciążeń bocznych wrzeciona.

Konserwacja

Po zakończeniu pracy warto:

• oczyścić stół z wiórów,
• usunąć pył z rowków teowych,
• oczyścić uchwyt,
• sprawdzić stan osłony,
• skontrolować wkładkę MDF,
• zabezpieczyć żeliwo przed korozją.

Okresowo należy sprawdzać:

• stan pasa Poly-V,
• napięcie napędu,
• osadzenie uchwytu,
• działanie ogranicznika głębokości,
• ustawienie stołu względem wrzeciona,
• działanie lasera,
• ustawienie lampy LED,
• działanie wyłączników bezpieczeństwa,
• stan przewodu zasilającego,
• mocowanie maszyny do blatu.

FAQ – najczęściej zadawane pytania

Czy JET JDP-15B jest wiertarką stołową czy kolumnową?

Jest to stołowa wiertarka kolumnowa. Ma klasyczną kolumnową konstrukcję, ale jest przeznaczona do ustawienia i przykręcenia na stabilnym blacie lub podstawie.

Czy maszyna jest przeznaczona do drewna?

Tak. Konstrukcja, stół i zakres funkcji zostały opracowane przede wszystkim z myślą o profesjonalnej obróbce drewna.

Jaką moc ma wiertarka?

Moc pobierana wynosi 780 W, natomiast moc wyjściowa silnika 550 W.

Czy można podłączyć ją do gniazda 230 V?

Tak. Jest to jednofazowa wersja 230 V wymagająca prawidłowo uziemionej instalacji.

Jaki jest zakres obrotów?

Od 180 do 2900 obr./min.

Jak zmienia się prędkość?

Mechanicznie, przez przełożenie pasa Poly-V na odpowiednie stopnie kół pasowych. System napinania można obsługiwać bez dodatkowych narzędzi.

Jaki jest skok wrzeciona?

Skok wynosi 80 mm i jest uzyskiwany jednym pełnym obrotem rękojeści posuwu.

Jaki uchwyt znajduje się w zestawie?

Szybkomocujący uchwyt o zakresie od 1 do 16 mm.

Jaki stożek ma wrzeciono?

Stożek Morse’a MK2. Uchwyt jest osadzony na trzpieniu MK2/B16.

Czy wiertarka ma ogranicznik głębokości?

Tak. Umożliwia wykonywanie serii otworów nieprzelotowych o jednakowej głębokości.

Czy stół jest żeliwny?

Tak. Powierzchnia robocza ma wymiary 320 × 454 mm.

Czy stół ma rowki do mocowania elementów?

Tak. Jest wyposażony między innymi w dwa rowki teowe o szerokości 13 mm.

Czy stół można przechylać?

Tak. Aktualna specyfikacja handlowa podaje pochylenie do 45° w lewo i w prawo.

Czy maszyna ma laser?

Tak. Laser XACTA-X wyświetla krzyż ułatwiający wskazanie środka otworu.

Czy oświetlenie LED znajduje się w zestawie?

Tak. Regulowana lampa LED jest zintegrowana z głowicą.

Czy wiertarka ma osłonę uchwytu?

Tak. Przezroczysta osłona współpracuje z wyłącznikiem bezpieczeństwa.

Czy imadło znajduje się w zestawie?

Nie. Imadło i ściski należy dobrać osobno.

Czy można wiercić otwory seryjnie?

Tak. Ogranicznik głębokości, rowki montażowe i stabilny stół ułatwiają wykonywanie powtarzalnych otworów.

Czy można stosować wiertła Forstnera?

Tak, pod warunkiem dobrania odpowiedniej średnicy, prędkości wrzeciona i stabilnego zamocowania materiału.

Czy można używać otwornic?

Tak, o ile są przeznaczone do pracy w wiertarce kolumnowej, mieszczą się w parametrach maszyny i pracują z zalecaną przez producenta prędkością.

Czy można używać wiertarki jako frezarki?

Nie. Wrzeciono i uchwyt są przeznaczone do obciążeń osiowych występujących podczas wiercenia, a nie do bocznych obciążeń frezarskich.

Ile waży JET JDP-15B?

Masa netto wynosi 71 kg.

Czy maszynę trzeba przykręcić do blatu?

Tak. Podstawa ma otwory umożliwiające stabilne zamocowanie do odpowiednio wytrzymałego stołu lub stojaka.
