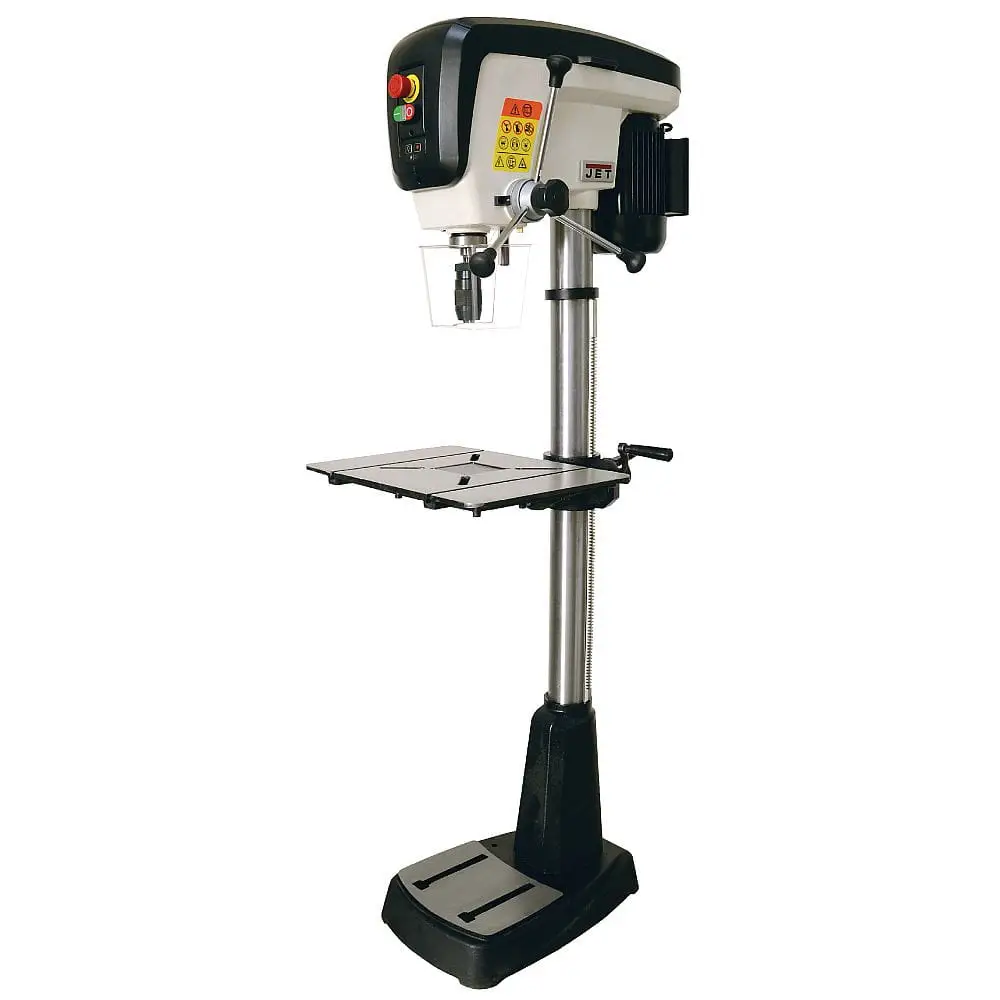

JET JDP-17M – profesjonalna wiertarka kolumnowa do drewna

JET JDP-17M to stabilna, dokładna i funkcjonalna wiertarka kolumnowa opracowana z myślą o profesjonalnych warsztatach stolarskich, zakładach rzemieślniczych i wymagających użytkownikach wykonujących powtarzalne oraz głębokie otwory.

Maszyna została wyposażona w skok wrzeciona 127 mm, 16 prędkości obrotowych, szybkomocujący uchwyt 1–16 mm, stożek MK2, duży żeliwny stół, ogranicznik głębokości, laser krzyżowy i regulowane oświetlenie LED.

W przeciwieństwie do ręcznej wiertarki JDP-17M utrzymuje narzędzie prostopadle do ustawionego stołu i pozwala kontrolować położenie, głębokość oraz prędkość wiercenia. Zapewnia to większą powtarzalność podczas wykonywania serii otworów, wiercenia gniazd pod okucia, obróbki grubych elementów oraz pracy z wiertłami wymagającymi stabilnego prowadzenia.

Do wiercenia w drewnie, metalu i tworzywach sztucznych

JET JDP-17M została opracowana przede wszystkim do zastosowań stolarskich, ale instrukcja producenta dopuszcza również wiercenie w skrawalnych metalach i tworzywach sztucznych.

Maszyna sprawdzi się podczas:

• wykonywania otworów przelotowych,
• wiercenia otworów nieprzelotowych,
• wykonywania serii otworów o jednakowej głębokości,
• wiercenia pod kołki meblowe,
• przygotowywania otworów pod zawiasy i okucia,
• wiercenia otwornicami i wiertłami puszkowymi,
• pracy wiertłami Forstnera,
• wiercenia w grubych kantówkach,
• obróbki elementów toczonych,
• wiercenia w ramach i elementach konstrukcyjnych,
• wykonywania otworów pod śruby i sworznie,
• wiercenia w sklejce, MDF i płytach drewnopochodnych,
• wiercenia w aluminium, mosiądzu i skrawalnych gatunkach stali,
• wykonywania otworów w tworzywach technicznych.

Obrabiany element musi zapewniać możliwość bezpiecznego podparcia i zamocowania. Producent zabrania obróbki materiałów innych niż wymienione bez wcześniejszej konsultacji.

Skok wrzeciona 127 mm

Maksymalny skok wrzeciona wynosi:

127 mm

Cały zakres posuwu można uzyskać jednym pełnym obrotem trójramiennej rękojeści. Rozwiązanie pozwala płynnie wykonać głęboki otwór bez wielokrotnego przekładania dłoni i ponownego ustawiania uchwytu.

Duży skok przydaje się podczas:

• wiercenia głębokich otworów w kantówkach,
• wykonywania otworów pod długie kołki,
• wiercenia w klejonych blokach drewna,
• obróbki elementów konstrukcyjnych,
• przygotowywania półfabrykatów do toczenia,
• wykonywania otworów pod sworznie,
• pracy z długimi wiertłami krętymi,
• wiercenia serii otworów bez zmiany wysokości stołu.

Skok 127 mm nie oznacza automatycznie, że każdy otwór o takiej głębokości można wykonać jednym nieprzerwanym ruchem. Przy głębokim wierceniu wióry należy regularnie usuwać, okresowo wycofując wiertło z otworu.

Ogranicznik głębokości do powtarzalnego wiercenia

Zintegrowany ogranicznik pozwala ustawić maksymalną głębokość opuszczenia wrzeciona.

Funkcja jest szczególnie przydatna podczas:

• wykonywania otworów nieprzelotowych,
• wiercenia pod kołki,
• przygotowywania serii identycznych elementów,
• osadzania okuć,
• wykonywania pogłębień,
• pracy z szablonami,
• produkcji krótkich serii meblowych.

Punkt zerowy można odnieść do górnej powierzchni obrabianego elementu, a następnie ustawić wymaganą głębokość na pierścieniu ze skalą. Po zablokowaniu mechanizmu wrzeciono będzie zatrzymywało się w tym samym położeniu przy każdym kolejnym otworze.

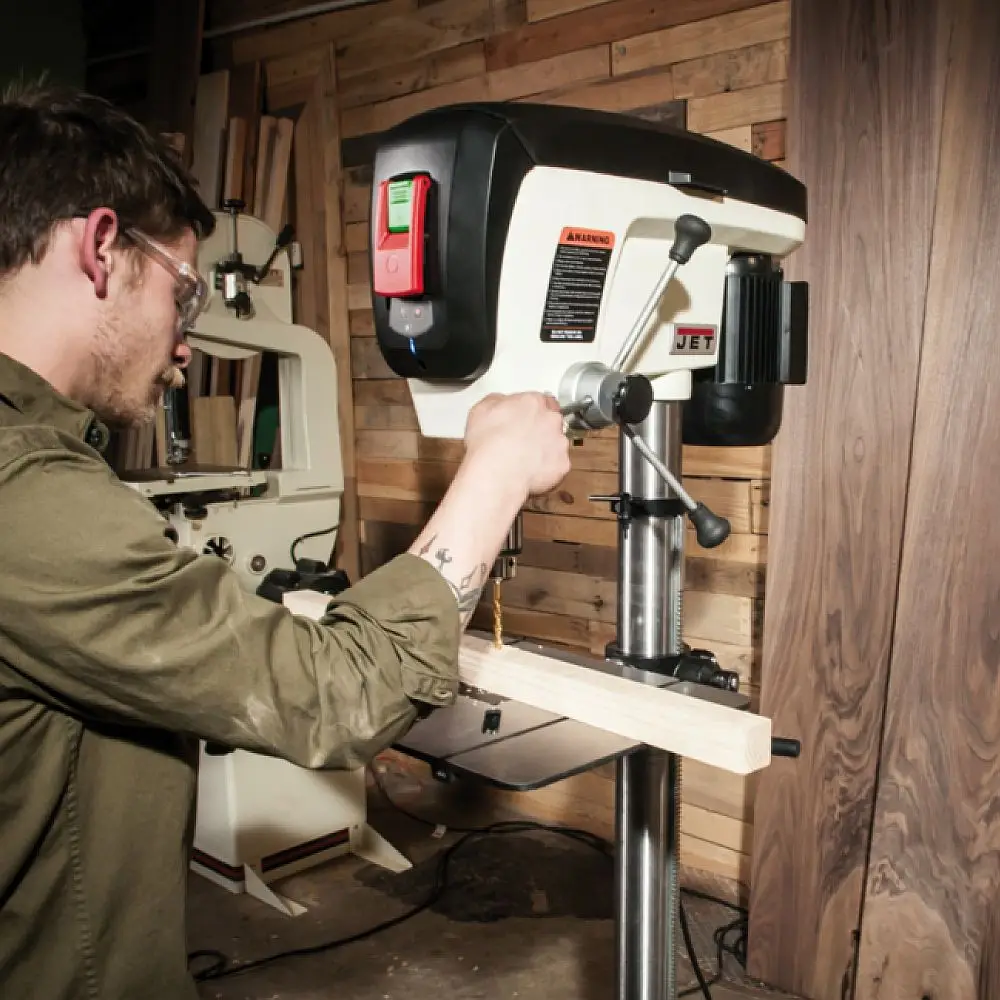

Blokada wrzeciona w opuszczonym położeniu

Mechanizm posuwu umożliwia również zatrzymanie tulei wrzeciona w wybranym położeniu.

Funkcja ułatwia:

• ustawianie ogranicznika,
• kontrolowanie położenia wiertła,
• regulację maszyny,
• demontaż uchwytu i trzpienia,
• sprawdzanie osi narzędzia względem oznaczenia na materiale.

Blokadę należy stosować wyłącznie zgodnie z instrukcją i zwolnić przed rozpoczęciem standardowego wiercenia.

16 prędkości w zakresie 180–2900 obr./min

JET JDP-17M oferuje:

16 prędkości wrzeciona

Zakres regulacji wynosi:

180–2900 obr./min

Duża liczba przełożeń umożliwia dopasowanie prędkości do:

• średnicy wiertła,
• rodzaju narzędzia,
• gatunku drewna,
• twardości metalu,
• wymaganej jakości krawędzi otworu,
• głębokości wiercenia,
• zastosowanego chłodzenia.

Mniejsze wiertła wymagają zwykle wyższych obrotów, natomiast wraz ze wzrostem średnicy narzędzia prędkość należy zmniejszać. Drewno wierci się zazwyczaj szybciej niż stal, ale ostateczne ustawienie zależy również od konstrukcji wiertła i zaleceń jego producenta.

Jak dobrać prędkość wiercenia?

Instrukcja podaje orientacyjne wartości dla wiertła HSS o średnicy 10 mm:

• drewno miękkie – około 2900 obr./min,
• drewno twarde – około 1500 obr./min,
• tworzywa sztuczne – około 2900 obr./min,
• aluminium – około 2900 obr./min,
• mosiądz – około 1000 obr./min,
• żeliwo – około 1000 obr./min,
• stal miękka – około 800 obr./min,
• stal wysokowęglowa – około 600 obr./min,
• stal nierdzewna – około 300 obr./min.

Są to wartości orientacyjne. Prędkość trzeba dostosować do średnicy i konstrukcji wiertła, rodzaju materiału, sposobu mocowania oraz zaleceń producenta narzędzia. Przy wierceniu metalu może być wymagane użycie odpowiedniego chłodziwa lub oleju do obróbki.

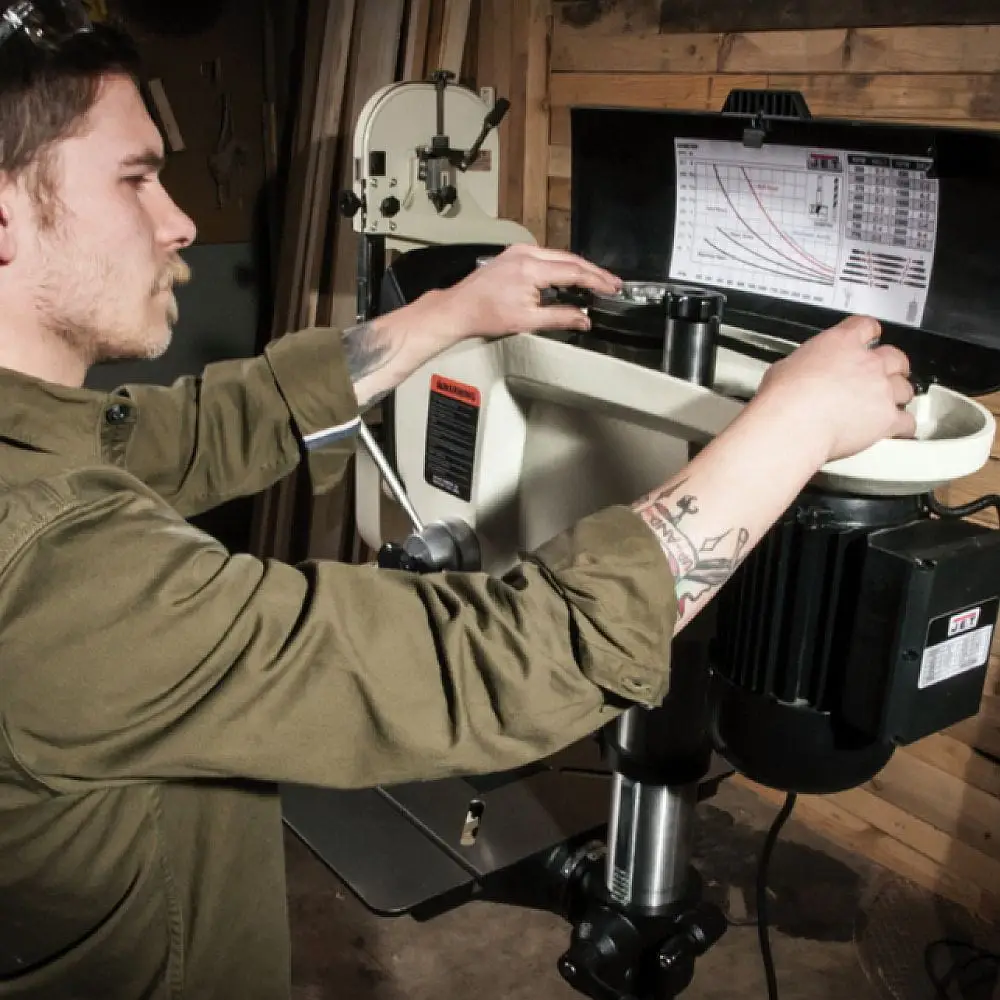

Szybka zmiana prędkości za pomocą pasków Poly-V

Napęd wykorzystuje wielorowkowe paski Poly-V. Zmiana przełożenia odbywa się przez przełożenie pasków na odpowiednie stopnie kół pasowych.

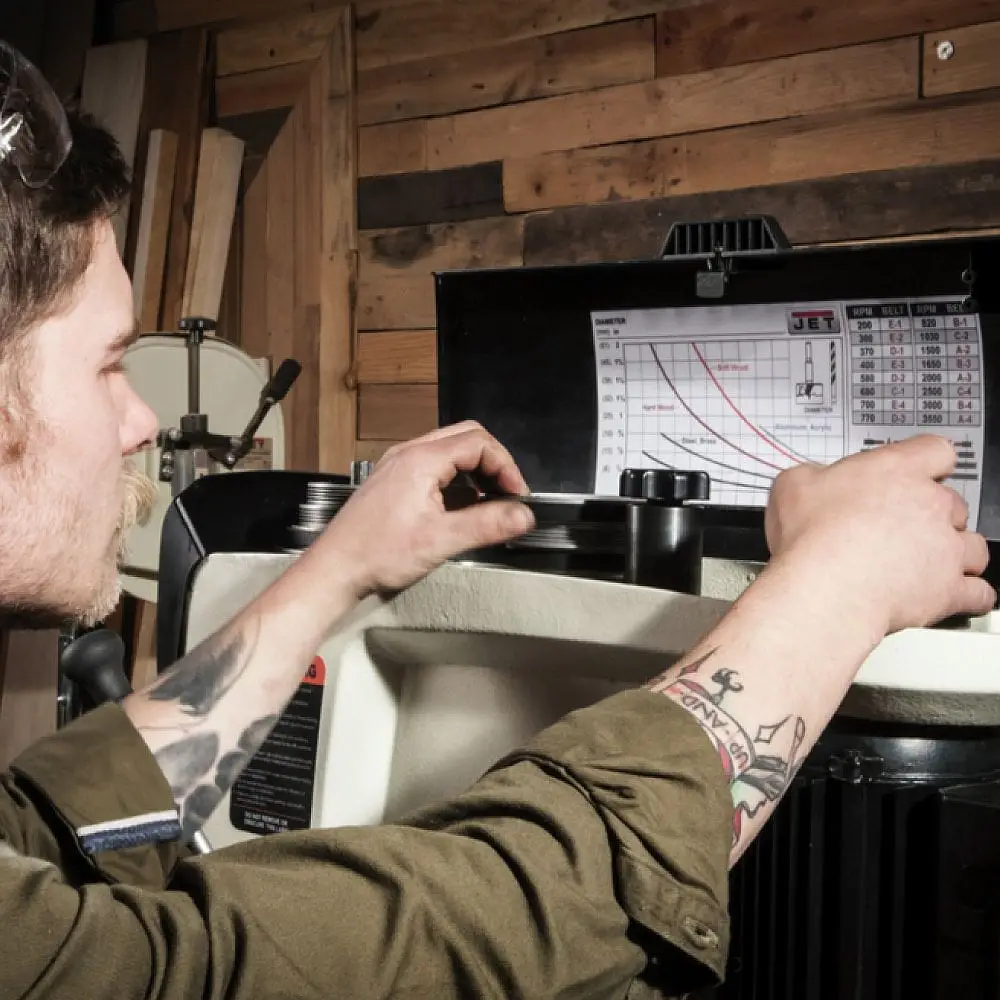

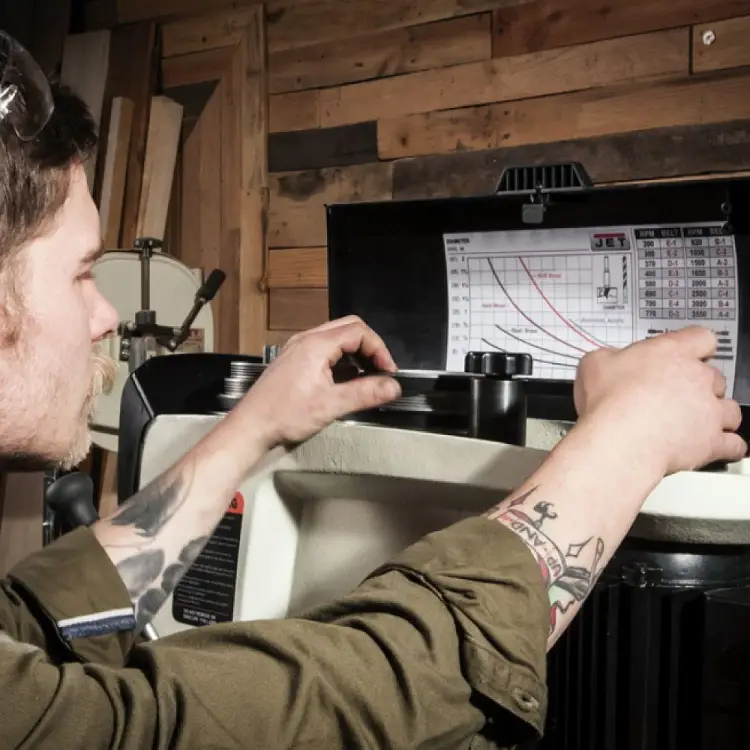

Pod górną osłoną znajduje się tabela prezentująca konfiguracje dla poszczególnych prędkości.

Jednoręczny mechanizm napinania:

• zwalnia napięcie pasków,
• ułatwia ich przełożenie,
• przyspiesza zmianę prędkości,
• nie wymaga przesuwania całego silnika,
• pozwala ponownie ustawić właściwe napięcie.

Osłona kół pasowych jest wyposażona w wyłącznik bezpieczeństwa. Maszyna nie uruchomi się przy otwartej pokrywie.

Silnik indukcyjny i spokojna praca napędu

Według aktualnej instrukcji maszyna ma silnik indukcyjny o mocy wyjściowej:

0,55 kW / 0,75 HP w trybie S1

Zastosowany napęd jest przystosowany do regularnej pracy warsztatowej. Wielorowkowe paski zapewniają płynne przenoszenie momentu na wrzeciono i ograniczają poślizg przy prawidłowym napięciu.

Wersja 230 V wymaga:

• zasilania jednofazowego 230 V / 50 Hz,
• prawidłowo uziemionej instalacji,
• zabezpieczenia 10 A,
• przewodu co najmniej H07RN-F 3 × 1,5 mm².

Maszyna jest dostarczana z przewodem zasilającym o długości około 1,8 m i wtyczką. Dokładną moc wejściową aktualnej partii należy potwierdzić na tabliczce znamionowej, ponieważ materiały handlowe podają także wartość 1,0 kW.

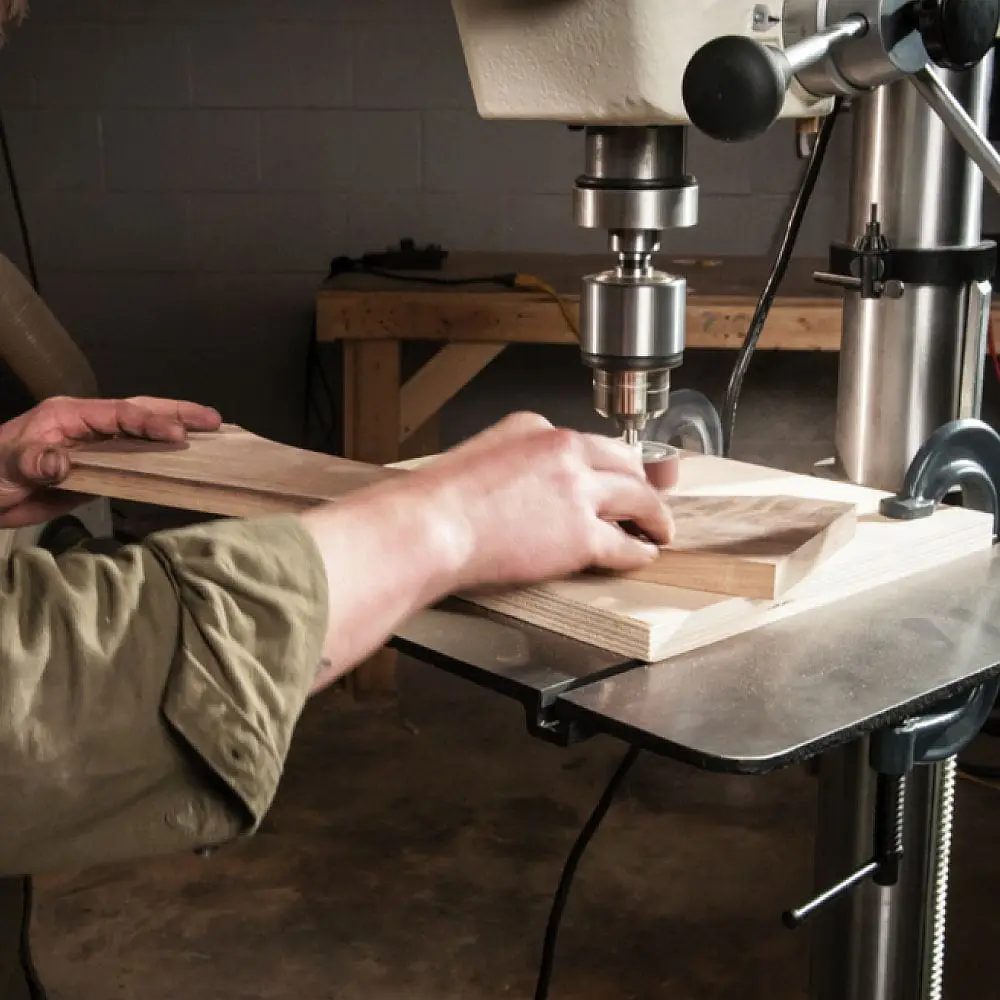

Szybkomocujący uchwyt 1–16 mm

W standardowym wyposażeniu znajduje się szybkomocujący uchwyt o zakresie:

1–16 mm

Pozwala mocować typowe wiertła walcowe bez używania osobnego kluczyka.

Zalety uchwytu szybkomocującego:

• szybka wymiana wiertła,
• wygodna zmiana średnicy,
• brak konieczności przechowywania kluczyka,
• łatwe centrowanie chwytu,
• pewne mocowanie po prawidłowym dokręceniu.

Przed uruchomieniem należy sprawdzić, czy wszystkie szczęki równomiernie obejmują chwyt wiertła. Narzędzie nie może być mocowane na krawędzi szczęk ani na części roboczej.

Stożek wrzeciona MK2 i trzpień B16

Wrzeciono ma stożek:

MK2 / MT2

Uchwyt wiertarski jest mocowany na trzpieniu:

MK2/B16

Stożek MK2 zwiększa uniwersalność maszyny i umożliwia stosowanie odpowiednich narzędzi oraz oprawek kompatybilnych z tym systemem.

Powierzchnie stożkowe wrzeciona, trzpienia i uchwytu muszą być:

• czyste,
• suche,
• pozbawione oleju,
• wolne od pyłu,
• pozbawione uszkodzeń i zadziorów.

Obecność oleju lub smaru na powierzchni stożka może spowodować odłączenie uchwytu podczas pracy.

Odległość wrzeciona od kolumny 215 mm

Odległość osi wrzeciona od kolumny wynosi:

215 mm

Parametr ten określa maksymalną odległość osi wierconego otworu od krawędzi elementu przy standardowym ustawieniu materiału.

W praktyce pozwala wiercić w elementach o szerokości około 430 mm, jeżeli otwór ma znajdować się pośrodku i detal można prawidłowo ustawić na stole.

Rzeczywiste możliwości zależą od:

• kształtu elementu,
• sposobu mocowania,
• wielkości imadła,
• zastosowanego przyrządu,
• położenia stołu,
• średnicy narzędzia.

Maksymalna odległość wrzeciona od stołu 763 mm

Po opuszczeniu stołu maksymalna odległość pomiędzy wrzecionem a jego powierzchnią wynosi:

763 mm

Duży zakres wysokości pozwala obrabiać:

• wysokie kantówki,
• elementy konstrukcyjne,
• złożone przyrządy wiertarskie,
• detale zamocowane w dużym imadle,
• półfabrykaty ustawione pionowo,
• elementy z dodatkową płytą podkładową.

Przy ustalaniu rzeczywistego prześwitu należy uwzględnić długość uchwytu, wysunięcie wiertła i wysokość zastosowanego imadła lub szablonu.

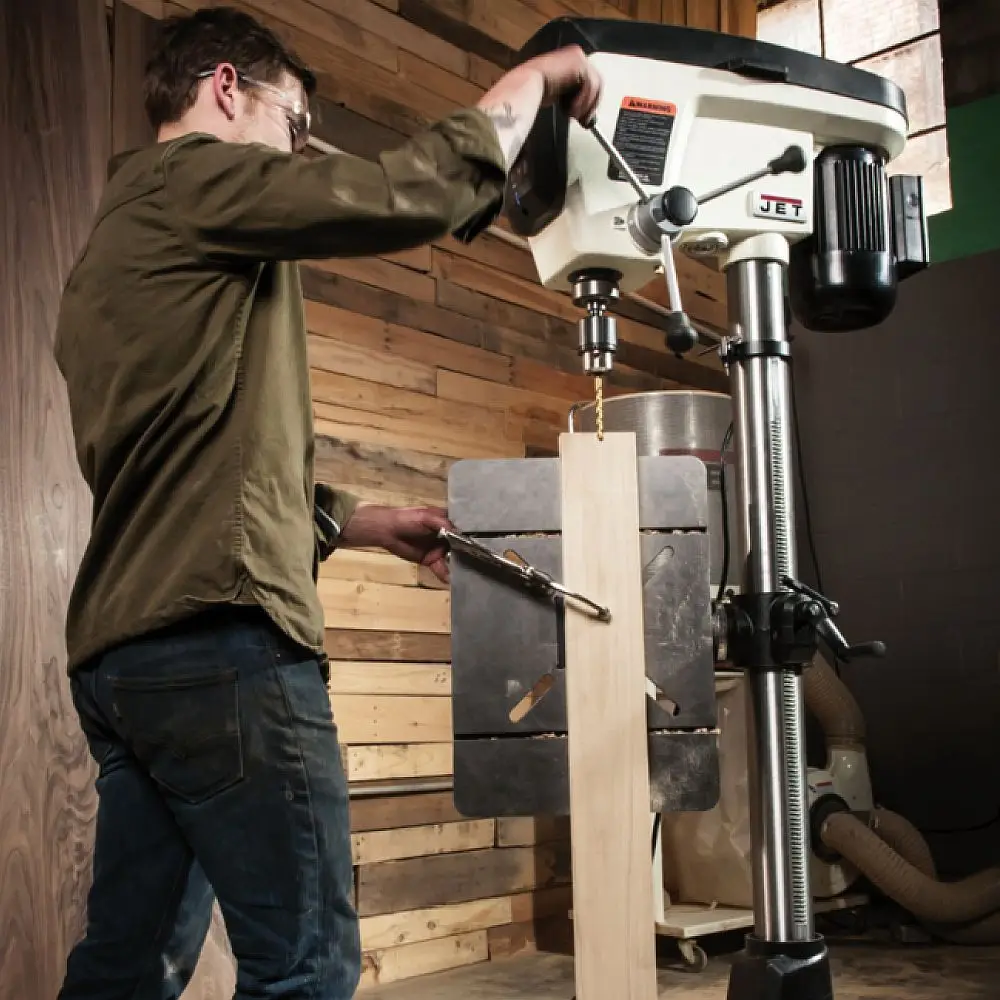

Wiercenie wysokich elementów na podstawie

Maksymalna odległość wrzeciona od podstawy wynosi:

1194 mm

Stół można obrócić na bok, a obrabiany element ustawić bezpośrednio na dolnej podstawie maszyny.

Rozwiązanie przydaje się podczas:

• wiercenia w wysokich elementach,
• obróbki nóg stołów,
• wiercenia w słupkach,
• pracy z dużymi kantówkami,
• ustawiania wysokiego imadła lub przyrządu.

Podstawa ma własne rowki umożliwiające mocowanie materiału albo przyrządów. Element musi być stabilnie podparty i zabezpieczony przed obracaniem.

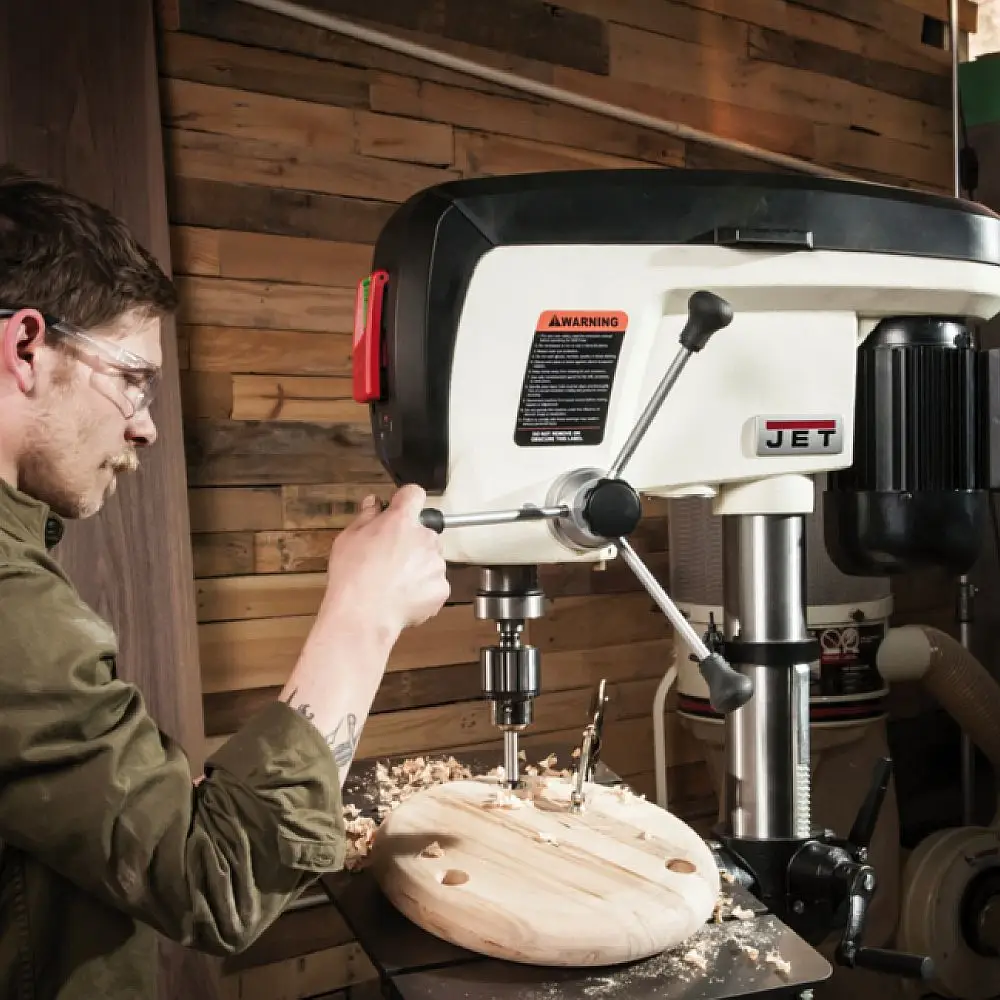

Duży żeliwny stół 356 × 483 mm

Stół roboczy ma wymiary:

356 × 483 mm

Precyzyjnie obrabiana powierzchnia żeliwna zapewnia stabilne podparcie materiału i pomaga tłumić drgania podczas wiercenia.

Duży stół ułatwia pracę z:

• szerokimi deskami,
• elementami meblowymi,
• przyrządami wiertarskimi,
• imadłami maszynowymi,
• prowadnicami,
• ogranicznikami długości,
• szablonami do powtarzalnego wiercenia.

Maksymalne obciążenie stołu określone w instrukcji wynosi 30 kg. Cięższe albo długie elementy wymagają dodatkowego podparcia.

Dwa rowki T i cztery dodatkowe otwory montażowe

Stół ma:

• dwa rowki T o szerokości 13 mm,
• rozstaw rowków T 270 mm,
• cztery podłużne otwory 15 × 79 mm.

System umożliwia mocowanie:

• imadła wiertarskiego,
• docisków,
• ograniczników,
• prowadnic,
• szablonów,
• przyrządów do seryjnego wiercenia.

Zewnętrzne krawędzie stołu są ukształtowane w sposób ułatwiający stosowanie tradycyjnych ścisków stolarskich.

Wymienna wkładka MDF

W centralnej części stołu znajduje się wymienna wkładka MDF o wymiarach:

95 × 95 mm

Zalecana grubość wkładki wynosi:

16–19 mm

Jej wysokość można wyregulować tak, aby powierzchnia była zlicowana z żeliwnym stołem.

Wkładka:

• chroni stół przed nawierceniem,
• ogranicza wyrywanie włókien przy otworach przelotowych,
• zapewnia podparcie materiału w pobliżu wiertła,
• może zostać łatwo wymieniona po zużyciu,
• pozwala dostosować podparcie do konkretnej pracy.

Przy wierceniu otworu przelotowego producent zaleca usunięcie wkładki albo zastosowanie dodatkowej podkładki z odpadowego drewna, zależnie od sposobu ustawienia materiału.

Pochylenie stołu od –90° do +90°

Stół można pochylić:

o 90° w lewo i 90° w prawo

Umożliwia to wykonywanie otworów pod kątem w elementach, których nie można wygodnie ustawić na płaskiej powierzchni.

Funkcja sprawdzi się przy:

• ukośnych połączeniach,
• elementach ramowych,
• częściach dekoracyjnych,
• wierceniu w nogach meblowych,
• przygotowywaniu elementów schodów,
• nietypowych przyrządach warsztatowych.

Po powrocie do ustawienia 0° należy ponownie wprowadzić trzpień pozycjonujący i sprawdzić prostopadłość stołu względem osi wrzeciona. Przy pracach dokładnych ustawienie warto skontrolować kątownikiem lub miernikiem cyfrowym.

Regulacja wysokości stołu za pomocą korby

Stół jest prowadzony po kolumnie za pomocą listwy zębatej. Jego wysokość reguluje się korbą współpracującą z przekładnią ślimakową.

Mechanizm:

• ułatwia podnoszenie ciężkiego stołu,
• pozwala dopasować prześwit do długości wiertła,
• ogranicza konieczność ręcznego podtrzymywania stołu,
• umożliwia płynną regulację położenia,
• poprawia kontrolę podczas ustawiania maszyny.

Po zmianie wysokości uchwyt blokujący stół na kolumnie musi zostać dokładnie dokręcony. Stołu nie wolno przestawiać podczas pracy wrzeciona.

Kolumna o średnicy 80 mm

Kolumna ma średnicę:

80 mm

Masywna konstrukcja zapewnia podparcie zespołu wiertarskiego i stołu. Odpowiednia sztywność pomaga ograniczyć odchylenia wrzeciona względem materiału podczas wiercenia.

Na stabilność całej maszyny wpływają również:

• żeliwna podstawa,
• masa netto 86 kg,
• prawidłowy montaż głowicy,
• wypoziomowanie stanowiska,
• zakotwienie maszyny do podłoża.

Laser krzyżowy XACTA-X

Dwa promienie tworzą krzyż wskazujący przewidywany środek wierconego otworu.

Laser pomaga:

• szybciej ustawić oznaczenie na materiale,
• ograniczyć liczbę próbnych opuszczeń wiertła,
• pozycjonować serię elementów,
• kontrolować ustawienie detalu,
• przygotować punkt wiercenia przed uruchomieniem silnika.

Laser jest przeznaczony głównie do współpracy z typowymi wiertłami krętymi. Przy szerokich wiertłach Forstnera lub otwornicach narzędzie może zasłaniać wiązki, ograniczając użyteczność wskaźnika.

Zastosowano laser klasy 2 o długości fali 650 nm i mocy poniżej 1 mW. Nie wolno patrzeć bezpośrednio w wiązkę ani kierować jej na ludzi, zwierzęta lub silnie odbijające powierzchnie.

Regulowane oświetlenie robocze LED

W głowicy znajduje się wbudowana lampka LED, którą można ustawić w kierunku obszaru wiercenia.

Oświetlenie:

• poprawia widoczność oznaczeń,
• ogranicza cienie rzucane przez głowicę,
• ułatwia ustawienie wiertła,
• poprawia kontrolę głębokości,
• pozwala wygodniej pracować przy słabszym oświetleniu warsztatu.

Lampkę i laser można włączać niezależnie od głównego silnika.

Osłona uchwytu z wyłącznikiem bezpieczeństwa

Przezroczysta osłona ogranicza dostęp do obracającego się uchwytu i wiertła.

Osłona jest wyposażona w wyłącznik krańcowy. Wiertarka może zostać uruchomiona tylko wtedy, gdy osłona znajduje się w prawidłowym położeniu.

Przezroczysty materiał umożliwia obserwowanie:

• położenia narzędzia,
• punktu wejścia wiertła,
• powstawania wiórów,
• przebiegu wiercenia.

Osłona może zostać otwarta podczas ustawiania narzędzia, ale przed uruchomieniem musi być zamknięta.

Osłona pasków z blokadą elektryczną

Górna pokrywa kół pasowych również ma wyłącznik bezpieczeństwa.

Po otwarciu osłony:

• zasilanie napędu jest blokowane,
• nie można uruchomić wrzeciona,
• operator może bezpieczniej zmienić przełożenie,
• dostęp do poruszających się pasków jest ograniczony.

Nie wolno omijać ani dezaktywować wyłącznika krańcowego.

Wyłącznik awaryjny

Na przedniej części głowicy znajduje się łatwo dostępny wyłącznik awaryjny.

Po jego naciśnięciu zatrzymywane są funkcje maszyny. Wyłącznik powinien pozostawać dostępny z typowej pozycji operatora i nie może być zasłonięty przez materiał, przewody ani dodatkowe wyposażenie.

Zabezpieczenie przeciążeniowe silnika

W przypadku przeciążenia silnika zadziała zabezpieczenie termiczne.

Po jego uruchomieniu należy:

1. wyłączyć maszynę,
2. usunąć przyczynę przeciążenia,
3. odczekać około 10 minut,
4. sprawdzić, czy wrzeciono obraca się swobodnie,
5. ponownie uruchomić urządzenie.

Regularne zadziałanie zabezpieczenia może oznaczać zbyt duży nacisk, nieprawidłową prędkość, tępe wiertło, niewłaściwe napięcie pasków albo problem z zasilaniem.

Stabilna żeliwna podstawa

Podstawa ma wymiary:

507 × 328 mm

Powierzchnia robocza podstawy ma około:

217 × 271 mm

Znajdują się w niej dwa rowki 15 × 178 mm, które można wykorzystać do mocowania materiału albo przyrządu podczas pracy z odsuniętym stołem.

Producent wymaga przykręcenia maszyny do stabilnego podłoża za pomocą dwóch śrub kotwiących. Otwory montażowe mają średnicę 11 mm, a ich rozstaw wynosi 200 mm. Śruby kotwiące nie znajdują się w zestawie.

Wyposażenie standardowe

W zestawie znajdują się:

• wiertarka kolumnowa JET JDP-17M,
• kompletna głowica z silnikiem,
• żeliwny stół z regulowaną wkładką MDF,
• żeliwna podstawa,
• kolumna z uchwytem stołu,
• listwa zębata,
• szybkomocujący uchwyt 1–16 mm,
• trzpień MK2/B16,
• przezroczysta osłona uchwytu,
• trzy rękojeści posuwu,
• korba regulacji wysokości stołu,
• uchwyt blokujący stół,
• klin do demontażu trzpienia,
• klucz pierścieniowy,
• klucze imbusowe,
• śruby i podkładki do montażu podstawy z kolumną,
• instrukcja obsługi,
• lista części zamiennych.

Śruby kotwiące służące do przymocowania maszyny do podłoża nie znajdują się w zestawie.

Jak dobrać wiertło do JET JDP-17M?

Wiertła kręte do drewna

Nadają się do:

• otworów przelotowych,
• wiercenia w deskach,
• wykonywania otworów pod wkręty,
• pracy w drewnie miękkim i twardym.

Ostrze centrujące ułatwia rozpoczęcie otworu w zaznaczonym miejscu.

Wiertła Forstnera

Sprawdzą się podczas:

• wykonywania otworów nieprzelotowych,
• wiercenia pod zawiasy,
• wykonywania gniazd o płaskim dnie,
• wiercenia częściowo zachodzących otworów,
• obróbki drewna litego i płyt.

Przy dużych średnicach należy zmniejszyć prędkość obrotową. Laser może być częściowo zasłonięty przez szeroki korpus wiertła.

Otwornice

Umożliwiają wykonywanie otworów o większej średnicy. Materiał musi być bardzo dobrze zamocowany, a prędkość dostosowana do średnicy otwornicy.

Wiertła spiralne do głębokich otworów

Skok 127 mm pozwala wykorzystać możliwości dłuższych wierteł. Podczas wiercenia należy regularnie wycofywać narzędzie i usuwać wióry.

Wiertła do metalu

Do stali, aluminium i mosiądzu należy używać odpowiednio naostrzonych wierteł HSS lub innych narzędzi zalecanych do konkretnego materiału. Wymagana jest mniejsza prędkość niż przy wierceniu drewna i — w zależności od materiału — odpowiedni środek chłodząco-smarujący.

Czy JET JDP-17M nadaje się do dłutowania?

Maszyna jest wiertarką kolumnową i producent nie opisuje jej jako dłutarki ani nie dopuszcza używania przypadkowych głowic frezarskich lub narzędzi przeznaczonych do innych rodzajów maszyn.

Instrukcja zabrania stosowania między innymi:

• frezów trzpieniowych do frezarek,
• głowic profilujących,
• noży krążkowych,
• tarcz szlifierskich,
• szczotek drucianych,
• strugów obrotowych.

Zastosowanie przystawki dłutującej jest możliwe wyłącznie wtedy, gdy została ona wyraźnie dopuszczona przez producenta do JDP-17 i zamocowana zgodnie z jej instrukcją.

Dlaczego warto wybrać JET JDP-17M?

• profesjonalna wiertarka kolumnowa do warsztatu stolarskiego,
• skok wrzeciona 127 mm,
• pełny skok jednym obrotem rękojeści,
• 16 prędkości obrotowych,
• zakres 180–2900 obr./min,
• szybki jednoręczny system napinania pasków,
• spokojnie pracujący napęd Poly-V,
• szybkomocujący uchwyt 1–16 mm,
• stożek wrzeciona MK2,
• zintegrowany ogranicznik głębokości,
• możliwość powtarzalnego wiercenia otworów nieprzelotowych,
• odległość osi wrzeciona od kolumny 215 mm,
• prześwit nad stołem do 763 mm,
• prześwit nad podstawą do 1194 mm,
• duży stół żeliwny 356 × 483 mm,
• pochylenie stołu od –90° do +90°,
• dwa rowki T i cztery otwory montażowe,
• wymienna wkładka MDF,
• regulacja wysokości stołu korbą,
• laser krzyżowy XACTA-X,
• regulowana lampka LED,
• osłona uchwytu z wyłącznikiem,
• osłona pasków z wyłącznikiem,
• wyłącznik awaryjny,
• zabezpieczenie przeciążeniowe,
• kolumna o średnicy 80 mm,
• masywna żeliwna podstawa,
• masa netto 86 kg,
• zasilanie jednofazowe 230 V,
• możliwość wiercenia w drewnie, skrawalnych metalach i tworzywach sztucznych.

Dane techniczne

Producent: JET
Model: JDP-17-M
Numer producenta: 716300M
Kod dystrybutora: 121-JDP-17M
Rodzaj maszyny: wiertarka kolumnowa / słupowa
Zalecane zastosowanie: profesjonalne warsztaty stolarskie
Materiały: drewno, skrawalne metale i tworzywa sztuczne
Zasilanie: 230 V / 50 Hz / 1 faza
Moc wyjściowa według instrukcji: 0,55 kW / 0,75 HP, S1
Prąd znamionowy: 3,7 A
Zalecane zabezpieczenie: 10 A
Zalecany przewód przedłużający: H07RN-F, 3 × 1,5 mm²
Klasa izolacji: I
Długość przewodu zasilającego: około 1,8 m
Liczba prędkości: 16
Zakres prędkości: 180–2900 obr./min
Rodzaj napędu: paski Poly-V
Stożek wrzeciona: MK2 / MT2
Trzpień uchwytu: MK2/B16
Uchwyt: szybkomocujący 1–16 mm
Skok wrzeciona: 127 mm
Średnica tulei wrzeciona: 52 mm
Odległość wrzeciona od kolumny: 215 mm
Maksymalna odległość wrzeciona od stołu: 763 mm
Odległość wrzeciona od podstawy: 1194 mm
Maksymalna deklarowana średnica wiercenia w stali: 16 mm – parametr handlowy
Wymiary stołu: 356 × 483 mm
Materiał stołu: żeliwo
Zakres pochylenia stołu: od –90° do +90°
Maksymalne obciążenie stołu: 30 kg
Liczba rowków T: 2
Szerokość rowków T: 13 mm
Rozstaw rowków T: 270 mm
Dodatkowe otwory stołu: 4 × 15 × 79 mm
Wymiary wkładki MDF: 95 × 95 mm
Grubość wkładki MDF: 16–19 mm
Średnica kolumny: 80 mm
Wymiary podstawy: 507 × 328 mm
Powierzchnia robocza podstawy: 217 × 271 mm
Rowki w podstawie: 2 × 15 × 178 mm
Rozstaw rowków podstawy: 130 mm
Rozstaw otworów kotwiących: 200 mm
Średnica otworów kotwiących: 11 mm
Laser: krzyżowy, klasa 2
Długość fali lasera: 650 nm
Moc lasera: poniżej 1 mW
Oświetlenie robocze: LED, regulowane
Osłona uchwytu z wyłącznikiem: tak
Osłona pasków z wyłącznikiem: tak
Wyłącznik awaryjny: tak
Zabezpieczenie przeciążeniowe: tak
Poziom ciśnienia akustycznego na biegu jałowym: 70 dB(A) przy 2300 obr./min
Wymiary maszyny: 723 × 483 × 1679 mm
Masa netto: 86 kg
EAN: 7612375513899.

FAQ – najczęściej zadawane pytania

Czy JET JDP-17M jest wiertarką udarową?

Nie. Maszyna nie ma mechanizmu udarowego. Jest to stacjonarna wiertarka kolumnowa.

Czy główną nazwą powinno być „wiertarka słupowa” czy „kolumnowa”?

Obie nazwy są zrozumiałe, ale fraza „wiertarka kolumnowa” jest bardziej naturalna i częściej używana przez klientów. „Wiertarka słupowa” może występować jako dodatkowe określenie w opisie.

Czy jest przeznaczona wyłącznie do drewna?

Nie. Maszyna została opracowana przede wszystkim do warsztatów stolarskich, ale instrukcja dopuszcza również wiercenie w skrawalnych metalach i tworzywach sztucznych.

Czy można wiercić w stali?

Tak, po zastosowaniu odpowiedniego wiertła, niższej prędkości i bezpiecznego mocowania materiału.

Jaka jest maksymalna średnica wiercenia w stali?

Obecne materiały handlowe podają 16 mm. Najnowsza instrukcja nie zawiera jednak tego parametru w tabeli, dlatego należy traktować go jako deklarowaną wartość handlową.

Jaki jest skok wrzeciona?

127 mm.

Czy cały skok można wykonać jednym obrotem rękojeści?

Tak. Jest to jedna z głównych cech JDP-17M.

Ile prędkości ma maszyna?

16, a nie 5.

Jaki jest zakres prędkości?

Od 180 do 2900 obr./min.

Czy prędkość jest regulowana płynnie?

Nie. Prędkość zmienia się stopniowo przez przełożenie pasków na kołach pasowych.

Czy do zmiany prędkości potrzebne są narzędzia?

Nie. Jednoręczny mechanizm ułatwia zwolnienie i ponowne napięcie pasków.

Jaką moc ma silnik?

Aktualna instrukcja podaje moc wyjściową 0,55 kW w trybie S1. Strona Tool France podaje 1,0 kW, dlatego moc wejściową aktualnej partii należy potwierdzić na tabliczce znamionowej.

Czy wiertarka wymaga zasilania 400 V?

Nie. JDP-17M jest wersją jednofazową 230 V.

Jakie zabezpieczenie jest wymagane?

Instrukcja wskazuje zabezpieczenie 10 A.

Jaki uchwyt znajduje się w zestawie?

Szybkomocujący uchwyt 1–16 mm na trzpieniu MK2/B16.

Czy maszyna ma stożek Morse’a?

Tak, MK2.

Jaka jest odległość wrzeciona od kolumny?

215 mm.

Jaka jest maksymalna odległość wrzeciona od stołu?

763 mm.

Jaka jest odległość wrzeciona od podstawy?

1194 mm.

Czy można wiercić w bardzo wysokim elemencie?

Tak. Stół można obrócić na bok, a element ustawić na dolnej podstawie.

Jakie wymiary ma stół?

356 × 483 mm.

Czy stół jest żeliwny?

Tak.

Czy można pochylić stół?

Tak, od –90° do +90°.

Czy stół ma rowki montażowe?

Tak. Ma dwa rowki T o szerokości 13 mm i cztery dodatkowe otwory 15 × 79 mm.

Czy wkładkę MDF można wymienić?

Tak. Wkładka ma 95 × 95 mm i zalecaną grubość 16–19 mm.

Czy wiertarka ma ogranicznik głębokości?

Tak. Umożliwia powtarzalne wiercenie otworów nieprzelotowych.

Czy laser wskazuje środek otworu?

Tak. Dwa promienie tworzą krzyż w osi wiercenia.

Czy laser działa z wiertłem Forstnera?

Może być mniej użyteczny, ponieważ szerokie wiertło zasłania część wiązek.

Czy oświetlenie LED jest regulowane?

Tak.

Czy uchwyt ma osłonę?

Tak. Przezroczysta osłona jest połączona z wyłącznikiem bezpieczeństwa.

Czy maszyna uruchomi się przy otwartej osłonie pasków?

Nie. Osłona ma wyłącznik krańcowy.

Czy ma wyłącznik awaryjny?

Tak.

Czy materiał można trzymać ręką?

Nie. Element musi zostać zamocowany ściskami, imadłem lub odpowiednim przyrządem.

Czy można używać frezów do frezarki?

Nie. Instrukcja zabrania używania frezów trzpieniowych, głowic profilujących, tarcz szlifierskich i innych narzędzi nieprzeznaczonych do tej maszyny.

Ile waży JDP-17M?

Aktualna instrukcja podaje 86 kg.

Czy maszynę trzeba przykręcić do podłoża?

Tak. Producent wymaga zamocowania jej dwiema śrubami kotwiącymi.

Czy śruby kotwiące są w zestawie?

Nie.
