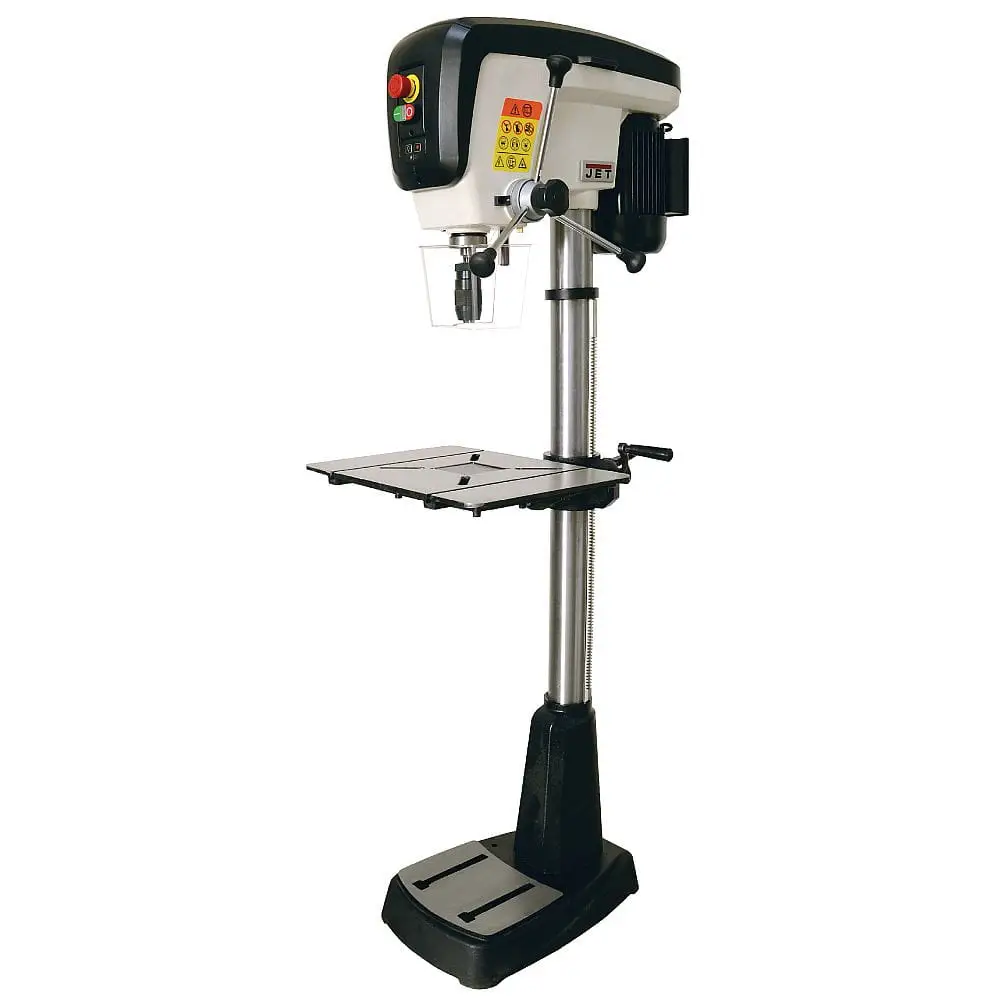

JET JDP-17-T – wiertarka kolumnowa zaprojektowana do warsztatu stolarskiego

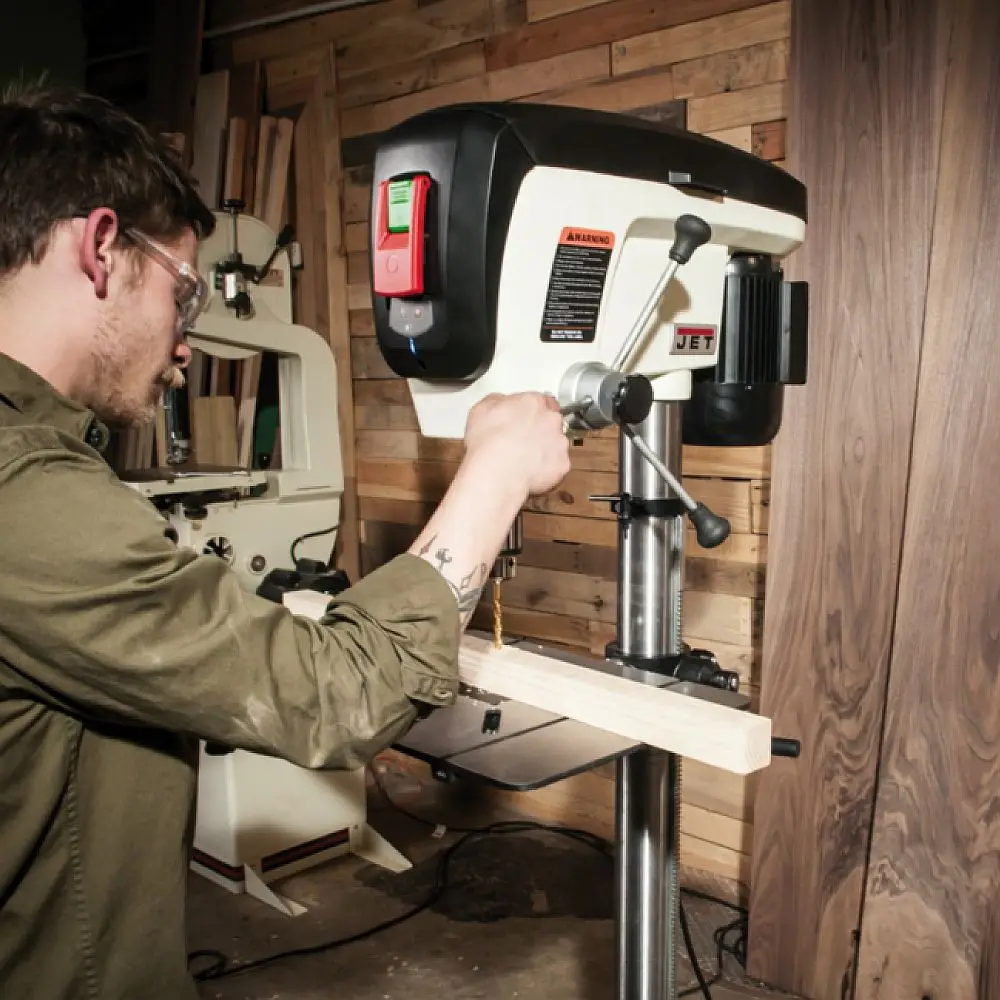

JET JDP-17-T to ciężka, wolnostojąca wiertarka kolumnowa stworzona z myślą o precyzyjnym wykonywaniu otworów w drewnie, płytach drewnopochodnych oraz innych obrabialnych materiałach.

Model wyróżnia się skokiem wrzeciona wynoszącym 127 mm. Pełne opuszczenie wrzeciona uzyskuje się jednym obrotem trójramiennej dźwigni, co usprawnia wiercenie głębokich otworów oraz pracę z grubymi elementami.

Duży żeliwny stół, laser wskazujący środek wiercenia, oświetlenie LED i mechaniczny ogranicznik głębokości sprawiają, że maszyna nadaje się zarówno do jednostkowych prac stolarskich, jak i do wykonywania powtarzalnych serii otworów.

JET JDP-17-T może być wykorzystywana do:

• wiercenia otworów przelotowych i nieprzelotowych,
• wykonywania otworów pod kołki,
• wiercenia pod zawiasy i okucia,
• pracy z wiertłami Forstnera,
• wiercenia głębokich otworów w drewnie,
• nawiercania i pogłębiania,
• przygotowywania seryjnych elementów meblowych,
• wiercenia w tworzywach sztucznych,
• wiercenia w obrabialnych metalach,
• pracy z imadłem i przyrządami mocującymi.

Maszyna nie ma funkcji udaru. Jest to precyzyjna wiertarka kolumnowa z mechaniczną zmianą prędkości za pomocą przekładni pasowej.

Skok wrzeciona 127 mm

Jedną z najważniejszych zalet JET JDP-17-T jest wyjątkowo duży skok wrzeciona:

127 mm

Pozwala on wykonywać głębokie otwory bez konieczności częstego przestawiania stołu roboczego.

Duży zakres ruchu przydaje się podczas:

• wiercenia w grubych kantówkach,
• wykonywania otworów w nogach meblowych,
• pracy z wysokimi elementami konstrukcyjnymi,
• wiercenia osiowego,
• wykonywania głębokich otworów nieprzelotowych,
• pracy z długimi wiertłami,
• wiercenia kolejnych stopni otworu.

Średnica pinoli wynosi 52 mm. Masywna konstrukcja zapewnia odpowiednią sztywność i ogranicza powstawanie luzów podczas opuszczania narzędzia.

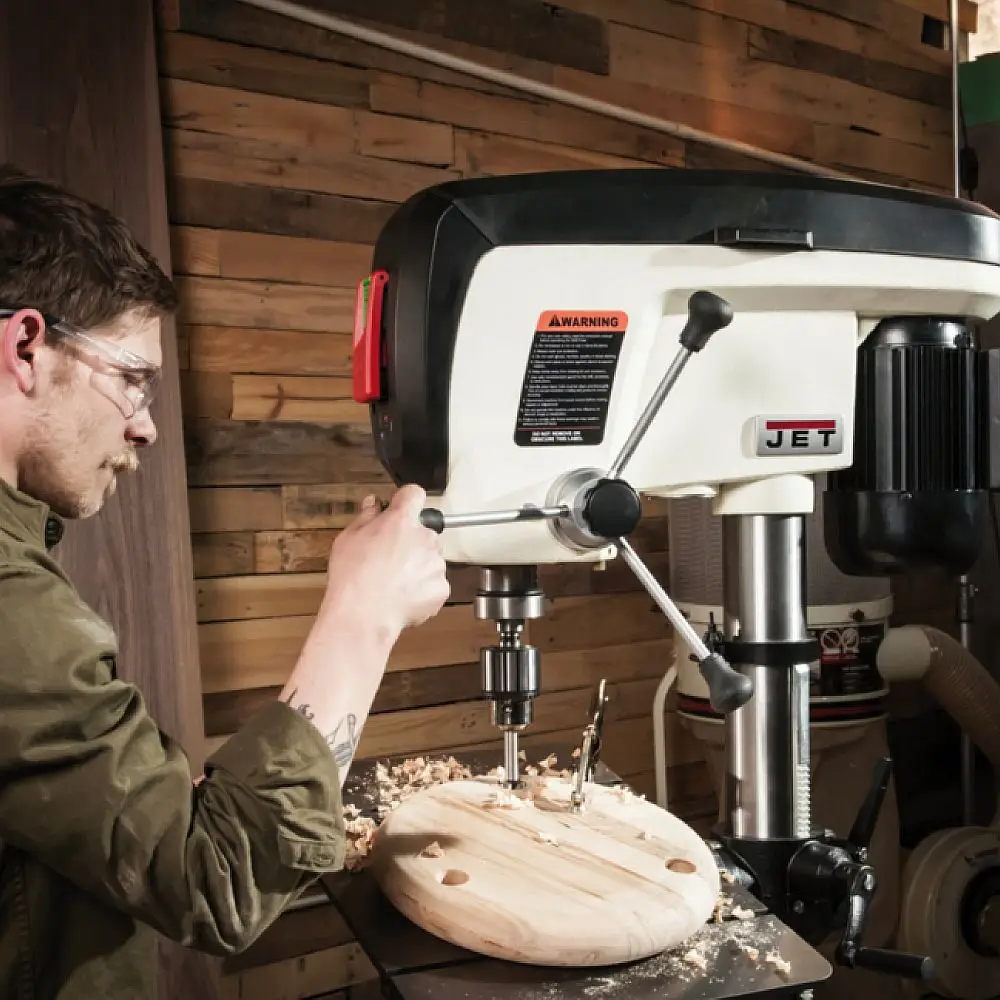

Pełny skok jednym obrotem dźwigni

Cały zakres 127 mm można uzyskać jednym obrotem trójramiennej dźwigni posuwu.

Rozwiązanie zapewnia:

• szybkie opuszczanie i podnoszenie wiertła,
• łatwiejsze wykonywanie głębokich otworów,
• mniejszą liczbę ruchów dłonią,
• płynną kontrolę nacisku,
• wygodną pracę z dużymi wiertłami do drewna.

Nacisk należy dopasować do średnicy wiertła i rodzaju materiału. Zbyt szybki posuw może zatrzymać silnik albo uszkodzić narzędzie. Zbyt wolny może powodować nagrzewanie wiertła i przypalanie drewna.

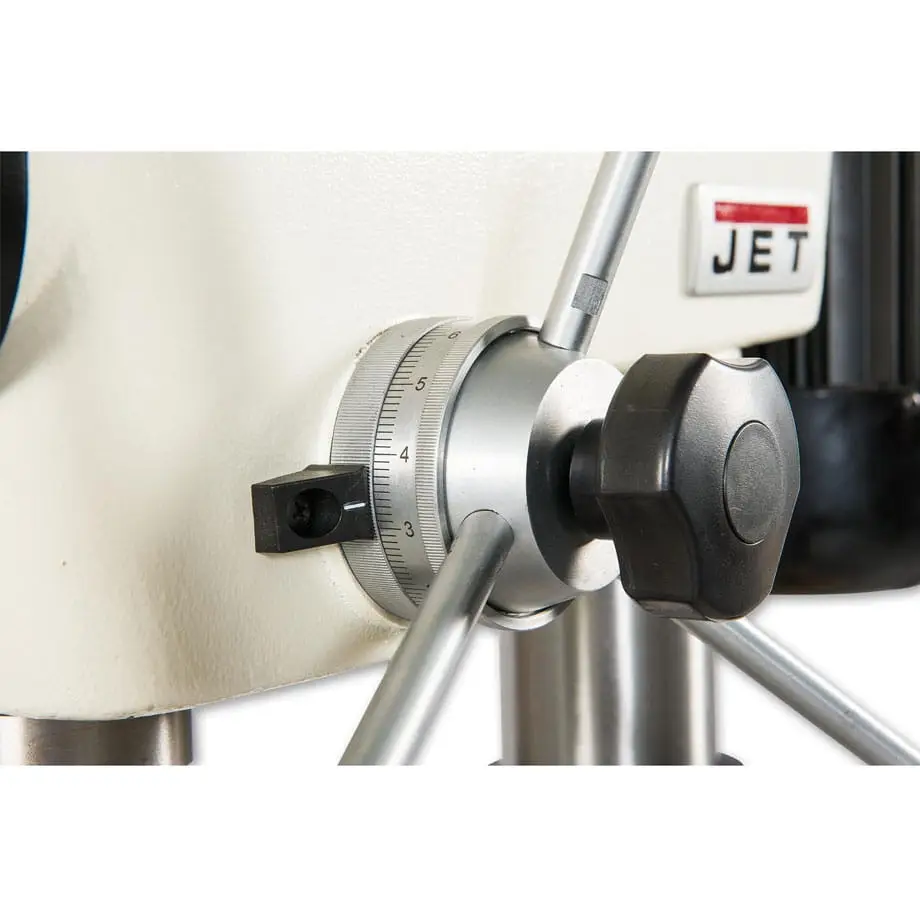

Mechaniczny ogranicznik głębokości

Zintegrowany ogranicznik pozwala dokładnie ustawić maksymalną głębokość wiercenia.

Funkcja przydaje się podczas:

• wykonywania otworów pod kołki,
• montażu okuć meblowych,
• wiercenia gniazd pod śruby,
• przygotowywania seryjnych elementów,
• wykonywania otworów nieprzelotowych,
• pracy z szablonami i ogranicznikami.

Po ustaleniu właściwej pozycji wrzeciono zatrzymuje się na tej samej głębokości przy każdym kolejnym opuszczeniu.

Przed rozpoczęciem serii warto wykonać próbny otwór w materiale odpadowym i skontrolować jego głębokość.

16 prędkości od 180 do 2900 obr./min

JET JDP-17-T oferuje:

16 prędkości wrzeciona

Zakres regulacji wynosi:

180–2900 obr./min

Prędkość wybiera się przez odpowiednie przełożenie paska wielorowkowego na kołach pasowych. Schemat ustawień znajduje się pod górną osłoną.

Szeroki zakres obrotów umożliwia pracę z:

• małymi wiertłami spiralnymi,
• dużymi wiertłami do drewna,
• wiertłami piórowymi,
• wiertłami Forstnera,
• pogłębiaczami,
• wiertłami do tworzyw sztucznych,
• wiertłami do metalu,
• narzędziami ze stożkiem MK2.

Dobór prędkości do materiału

Ogólna zasada:

im większa średnica wiertła, tym mniejsza powinna być prędkość wrzeciona.

Orientacyjne obroty dla wiertła HSS Ø10 mm:

Wartości są orientacyjne. Ostateczne ustawienie należy dopasować do średnicy i konstrukcji wiertła, twardości materiału oraz zaleceń producenta narzędzia.

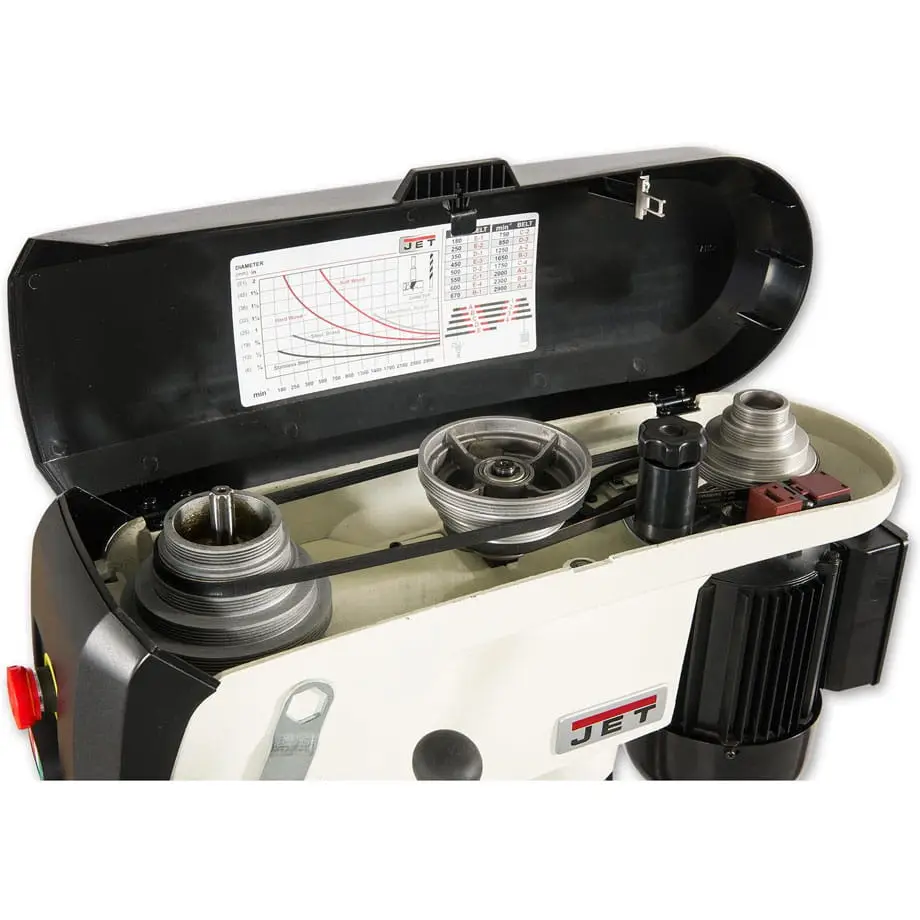

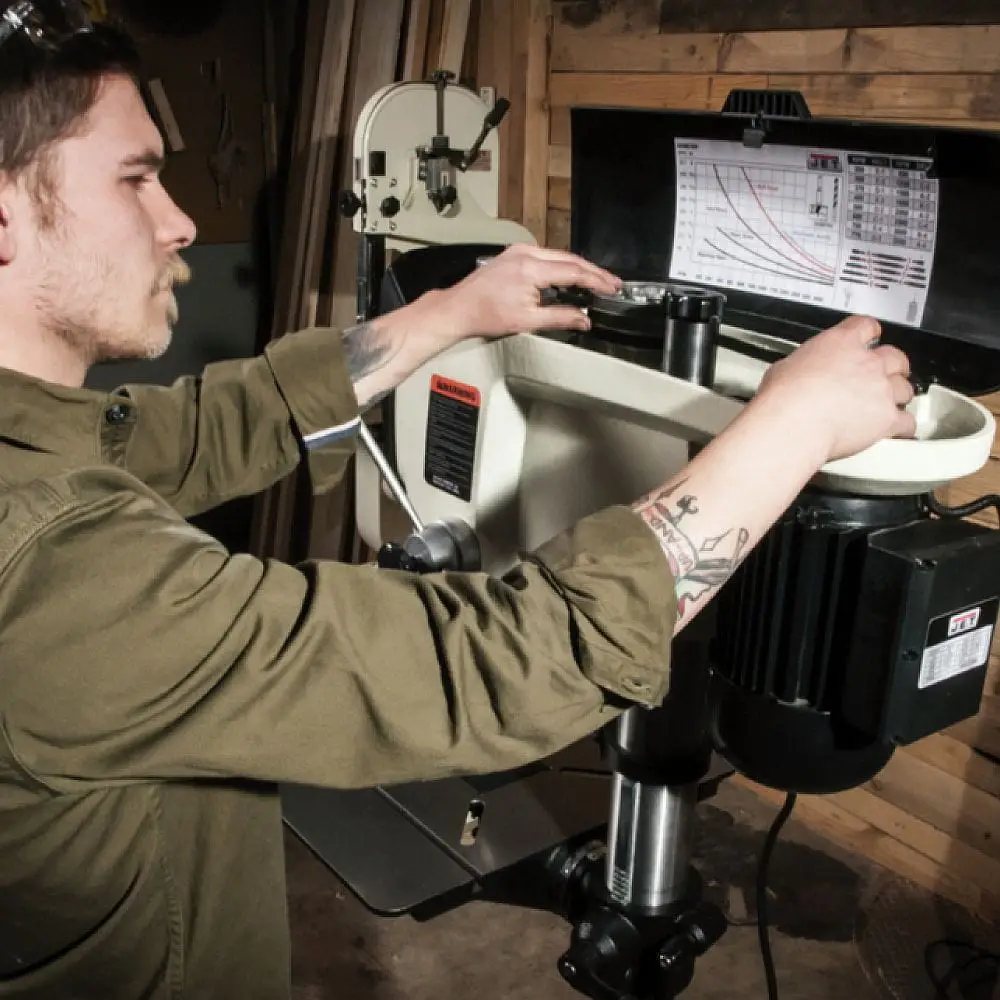

Szybka zmiana przełożenia

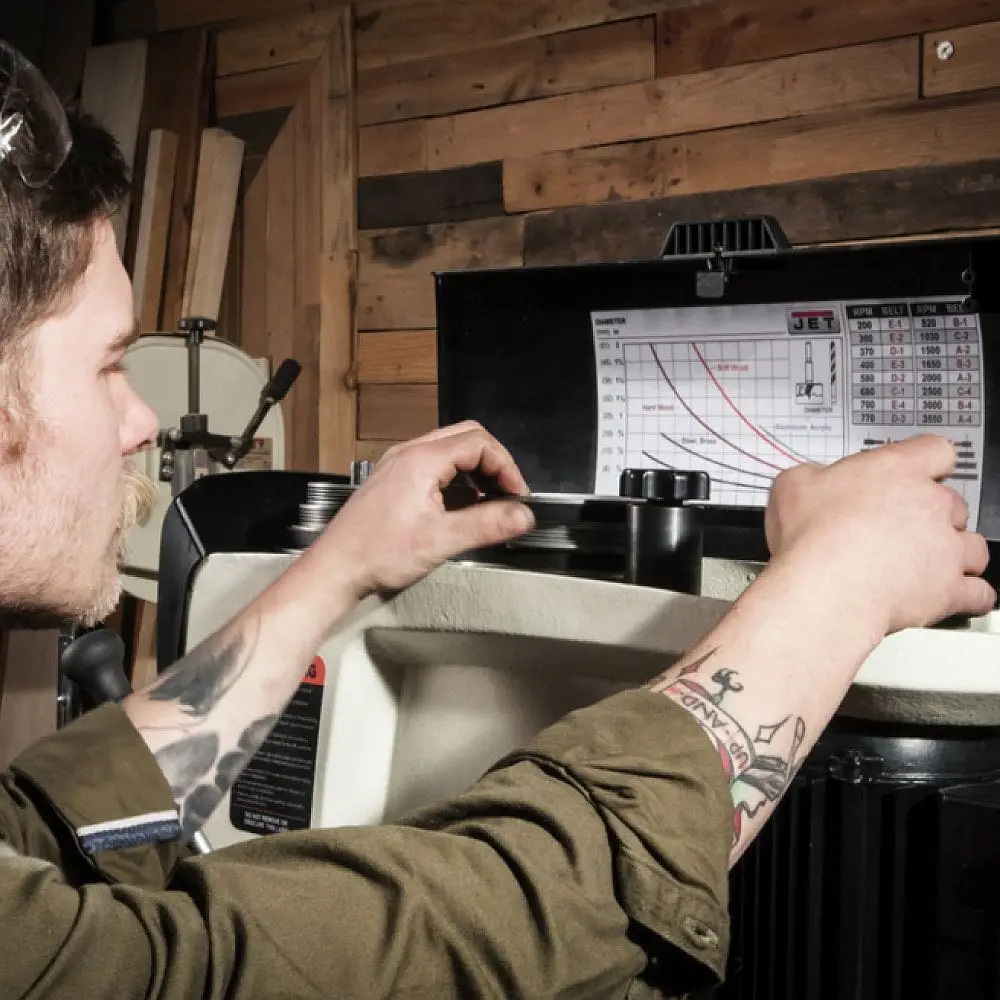

Mechanizm napinania paska można obsługiwać jedną ręką. Ułatwia to szybkie zwolnienie napędu, przełożenie paska i ponowne ustawienie właściwego naprężenia.

Zmiana prędkości wymaga:

1. Wyłączenia maszyny.
2. Odłączenia jej od zasilania.
3. Poczekania na całkowite zatrzymanie wrzeciona.

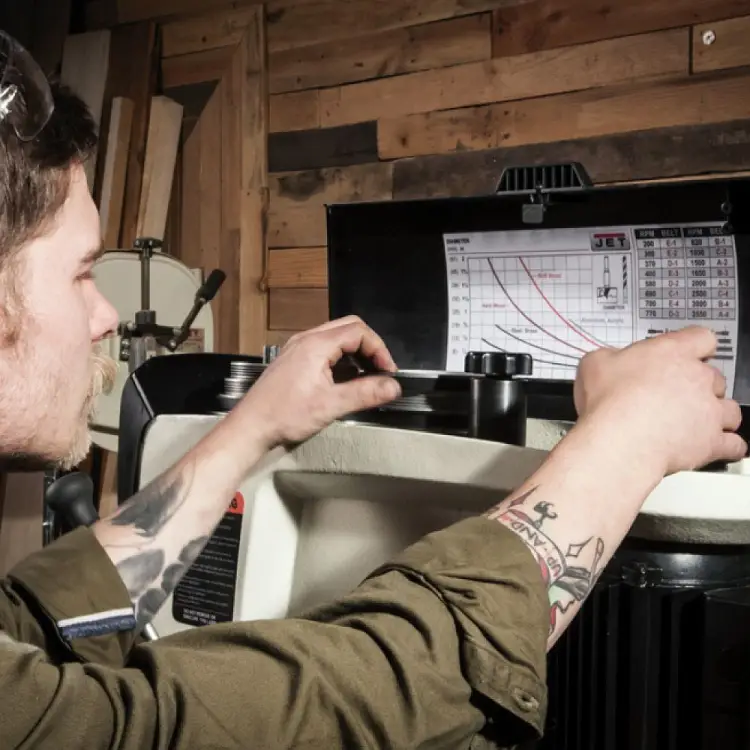

4. Otwarcia górnej osłony.
5. Zwolnienia napięcia paska.
6. Ustawienia przełożenia według tabeli.
7. Ponownego napięcia napędu.
8. Zamknięcia osłony.

Górna osłona ma mikrowyłącznik bezpieczeństwa. Maszyna nie powinna uruchomić się przy otwartej pokrywie przekładni.

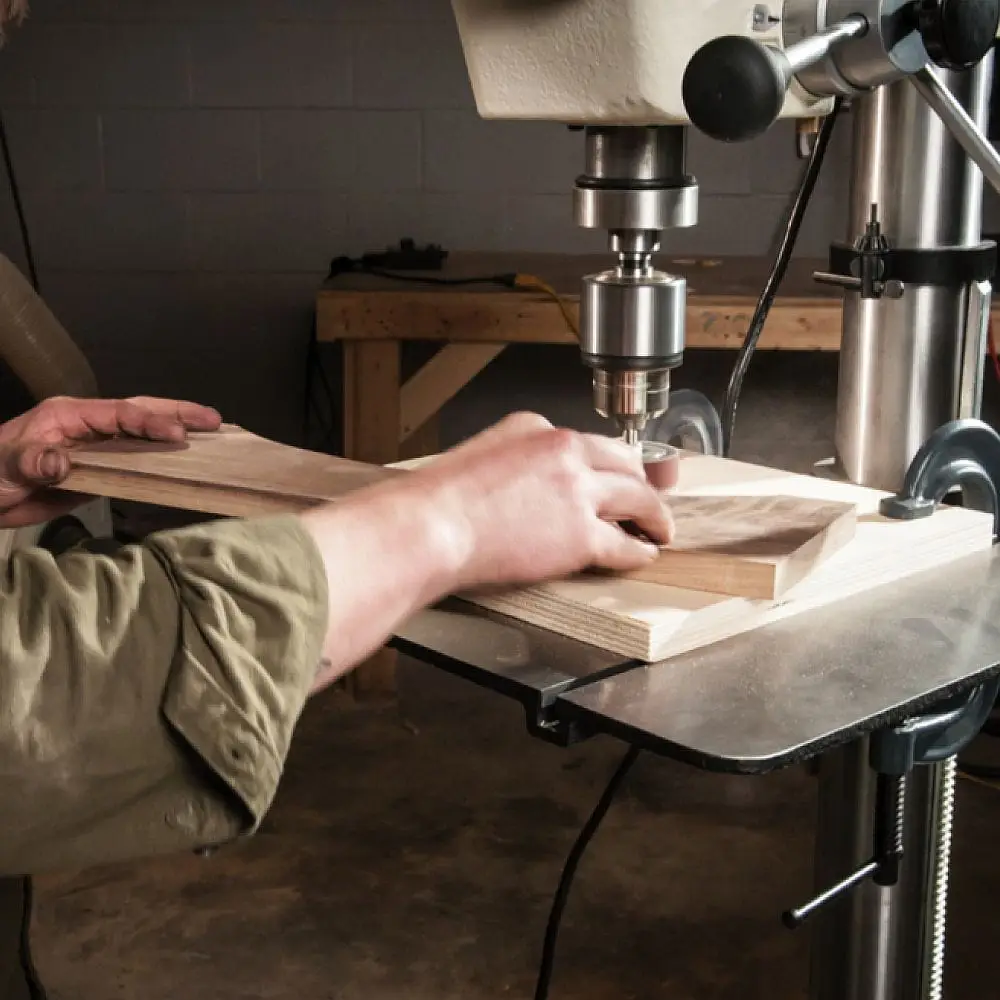

Szybkomocujący uchwyt 1–16 mm

Standardowe wyposażenie obejmuje szybkomocujący uchwyt o zakresie:

1–16 mm

Uchwyt jest osadzony na trzpieniu:

MK2/B16

Szybkomocująca konstrukcja pozwala wymieniać wiertła walcowe bez używania osobnego klucza.

Przed uruchomieniem należy upewnić się, że:

• wiertło jest wsunięte prosto,
• szczęki zaciskają je równomiernie,
• uchwyt został dokładnie dokręcony,
• narzędzie nie ma widocznego bicia,
• wiertło jest przeznaczone do wybranego materiału i prędkości.

Powierzchnie stożkowe wrzeciona, trzpienia i uchwytu muszą być czyste oraz odtłuszczone. Olej lub zabrudzenia mogą doprowadzić do poluzowania uchwytu podczas pracy.

Stożek wrzeciona MK2

Wrzeciono ma standardowe mocowanie:

MK2

Pozwala ono stosować:

• wiertła ze stożkiem Morse’a,
• trzpienie do uchwytów wiertarskich,
• pogłębiacze,
• rozwiertaki,
• inne kompatybilne wyposażenie.

Do wyjmowania trzpienia służy klin wybijający znajdujący się w zestawie.

Przed montażem należy oczyścić zarówno gniazdo wrzeciona, jak i powierzchnię chwytu. Uszkodzony lub zabrudzony stożek może powodować bicie narzędzia.

Odległość osi wrzeciona od kolumny 215 mm

Odległość osi wrzeciona od kolumny wynosi:

215 mm

Oznacza to możliwość wiercenia w osi elementu o szerokości do około:

430 mm

Rzeczywista dostępna przestrzeń zależy od kształtu detalu, zastosowanych zacisków i sposobu ułożenia materiału.

Duży wysięg ułatwia wiercenie w:

• deskach,
• formatach płytowych,
• szerokich elementach meblowych,
• ramach,
• klejonkach,
• częściach konstrukcyjnych.

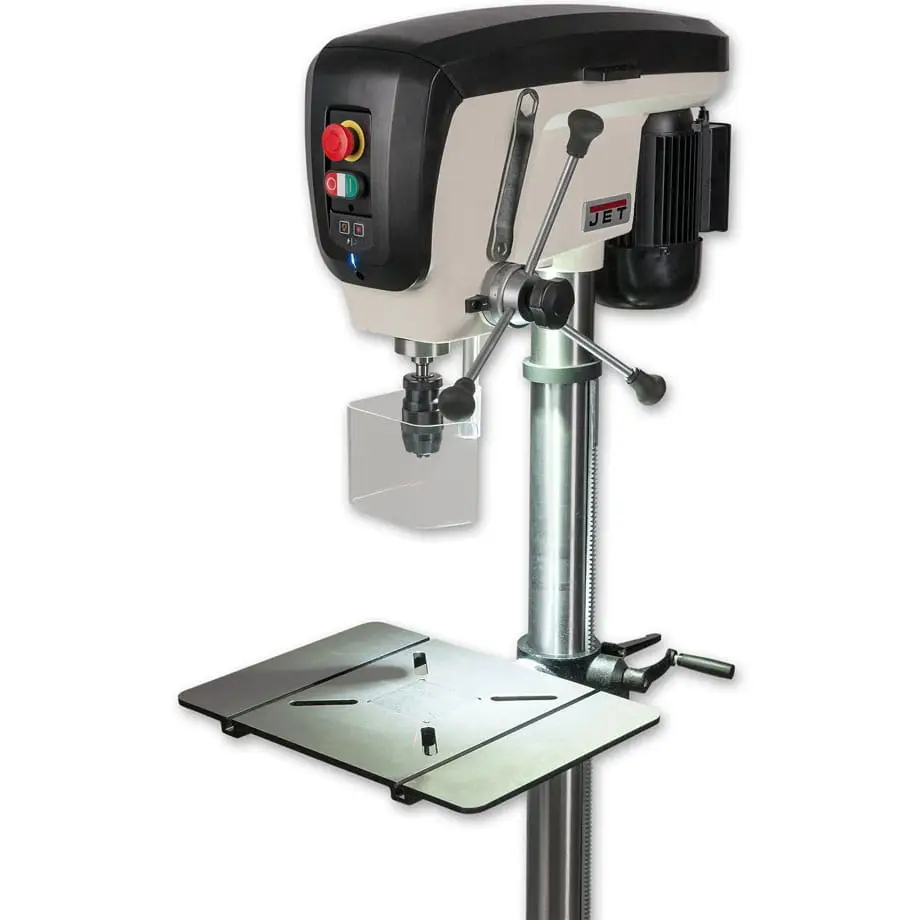

Duży żeliwny stół 356 × 483 mm

Stół roboczy ma wymiary:

356 × 483 mm

Precyzyjnie obrobiona powierzchnia z żeliwa zapewnia stabilne podparcie obrabianego elementu oraz przyrządów mocujących.

Duża powierzchnia sprawdza się podczas wiercenia w:

• deskach i kantówkach,
• elementach ramowych,
• formatach płytowych,
• częściach mebli,
• materiałach mocowanych w imadle,
• elementach obrabianych seryjnie.

Maksymalna dopuszczalna masa materiału ustawionego na stole wynosi:

30 kg

Ciężkie i długie elementy trzeba dodatkowo podeprzeć, aby nie powodowały przechylania stołu.

Rowki teowe i otwory montażowe

Stół ma:

• dwa rowki teowe o szerokości 13 mm,
• rozstaw rowków teowych 270 mm,
• cztery podłużne otwory 15 × 79 mm,
• płaskie krawędzie przystosowane do zakładania zacisków.

Umożliwia to montaż:

• imadła maszynowego,
• docisków,
• śrub teowych,
• ogranicznika równoległego,
• prowadnicy z ogranicznikiem długości,
• własnych szablonów i przyrządów wiertarskich.

Obrabianego elementu nie wolno przytrzymywać wyłącznie ręką. Wiertło może pochwycić materiał i gwałtownie wprawić go w obrót.

Wymienny wkład stołu z MDF

W centralnej części stołu znajduje się wymienny wkład MDF o wymiarach:

95 × 95 mm

Grubość wkładu można dopasować w zakresie około:

16–19 mm

Wkład:

• ogranicza wyrwanie włókien przy wierceniu przelotowym,
• chroni wiertło przed kontaktem z żeliwnym stołem,
• pozwala wykonać otwór bezpośrednio pod narzędziem,
• może zostać łatwo wymieniony po zużyciu,
• umożliwia wykonanie własnego wkładu warsztatowego.

Przy wierceniu otworów przelotowych można również zastosować dodatkową deskę odpadową pod obrabianym elementem.

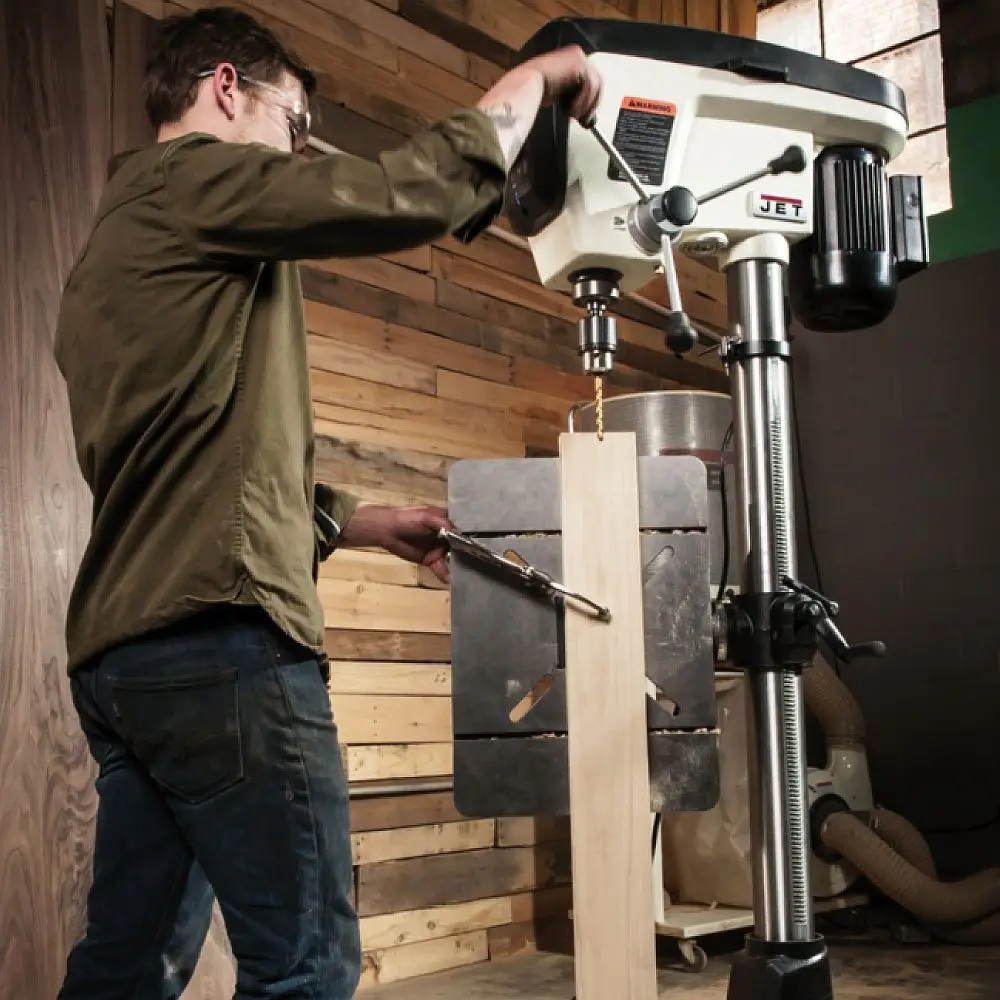

Stół pochylany o 90° w obie strony

Stół można pochylić:

• do 90° w lewo,
• do 90° w prawo.

Możliwe jest także ustawienie go pionowo.

Funkcja sprawdzi się podczas:

• wiercenia otworów ukośnych,
• obróbki końców nóg meblowych,
• wykonywania połączeń pod kątem,
• wiercenia w nietypowo ustawionych elementach,
• przygotowywania części ramowych.

Po ustawieniu kąta stół należy dokładnie zablokować. Przy pracach wymagających dużej dokładności jego położenie warto skontrolować kątomierzem cyfrowym lub kątownikiem.

Regulacja wysokości stołu

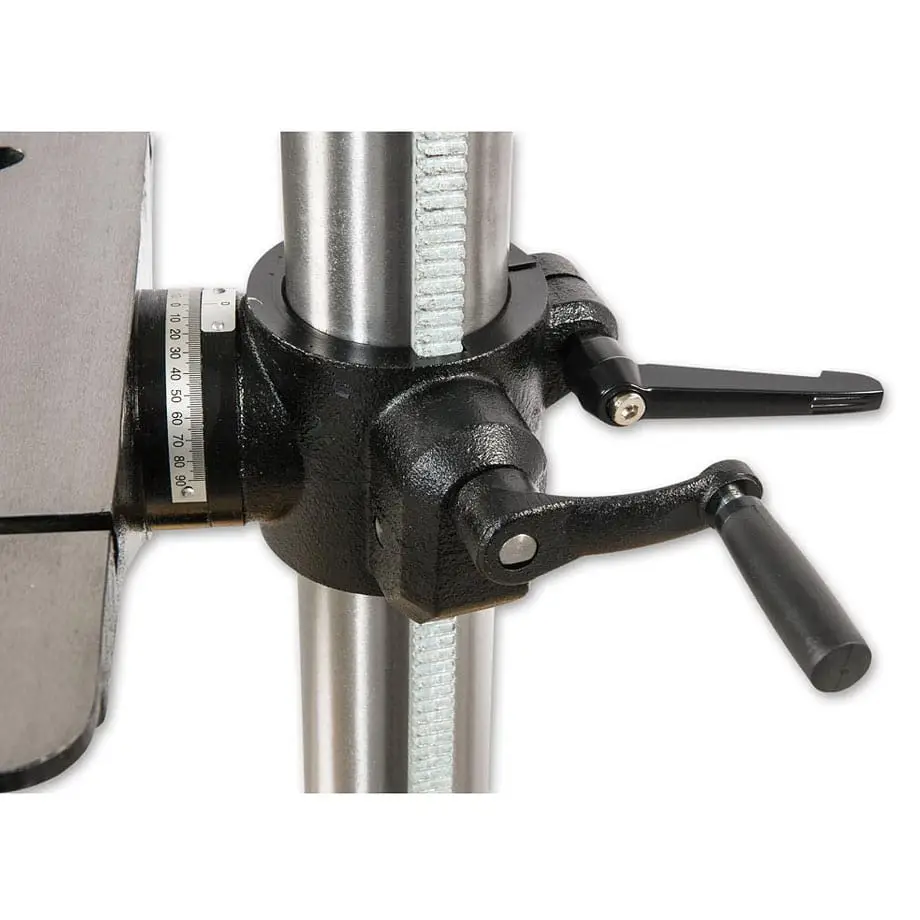

Wysokość stołu ustawia się za pomocą korby i zębatkowej listwy prowadzącej.

Maksymalna odległość od nosa wrzeciona do stołu wynosi:

763 mm

Duży zakres regulacji umożliwia pracę z:

• wysokimi elementami,
• długimi wiertłami,
• imadłami maszynowymi,
• rozbudowanymi szablonami,
• elementami o zróżnicowanej grubości.

Stół można również obracać wokół kolumny, aby odsłonić żeliwną podstawę i wiercić w szczególnie wysokich przedmiotach.

Wiercenie na żeliwnej podstawie

Maksymalna odległość nosa wrzeciona od podstawy wynosi:

1194 mm

Podstawa ma:

• wymiary 507 × 328 mm,
• powierzchnię roboczą 217 × 271 mm,
• dwa podłużne otwory 15 × 178 mm,
• rozstaw otworów 130 mm.

Pozwala to mocować wysokie elementy bezpośrednio do podstawy, gdy nie mieszczą się pomiędzy wrzecionem a stołem.

Materiał musi być zabezpieczony odpowiednimi zaciskami lub przyrządem mocującym.

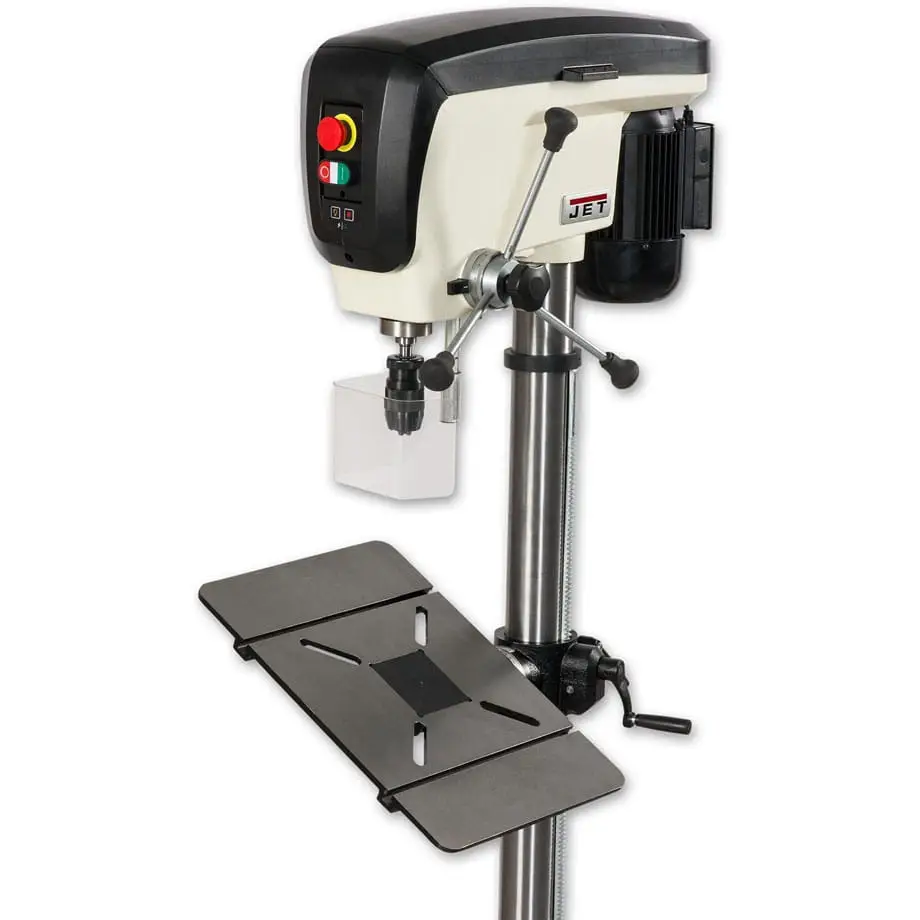

Laser krzyżowy XACTA-X

Zintegrowany laser krzyżowy wskazuje punkt przecięcia osi, pomagając ustawić środek otworu względem oznaczenia na materiale.

Laser ułatwia:

• wstępne pozycjonowanie przedmiotu,
• ustawianie otworów według trasowania,
• wykonywanie serii podobnych elementów,
• ograniczenie liczby próbnych opuszczeń wiertła,
• szybsze ustawianie materiału.

Laser ma klasę 2, długość fali 650 nm i moc poniżej 1 mW.

Nie wolno patrzeć bezpośrednio w wiązkę ani kierować jej na ludzi, zwierzęta lub silnie odbijające powierzchnie.

Przy pracach wymagających największej dokładności ostateczne położenie należy sprawdzić przez delikatne opuszczenie nieruchomego wiertła nad punkt trasowania.

Oświetlenie robocze LED

Wbudowana lampa LED oświetla obszar stołu bez konieczności montowania dodatkowej lampy bezpośrednio przy głowicy.

Oświetlenie:

• poprawia widoczność trasowania,
• ogranicza cienie powodowane przez głowicę,
• ułatwia ustawianie wiertła,
• zwiększa komfort pracy przy słabszym oświetleniu warsztatu.

Laser i lampę można włączać niezależnie od napędu wrzeciona.

Osłona uchwytu z mikrowyłącznikiem

Przezroczysta osłona ogranicza dostęp do obracającego się uchwytu i wiertła.

Jej wysokość można dopasować do długości narzędzia oraz obrabianego elementu. Osłonę można odchylić podczas wymiany wiertła, ale przed uruchomieniem musi zostać ponownie zamknięta.

Zintegrowany mikrowyłącznik uniemożliwia normalną pracę maszyny przy otwartej osłonie.

Nie wolno:

• blokować mikrowyłącznika,
• zdejmować osłony podczas wiercenia,
• uruchamiać maszyny z uszkodzonym zabezpieczeniem.

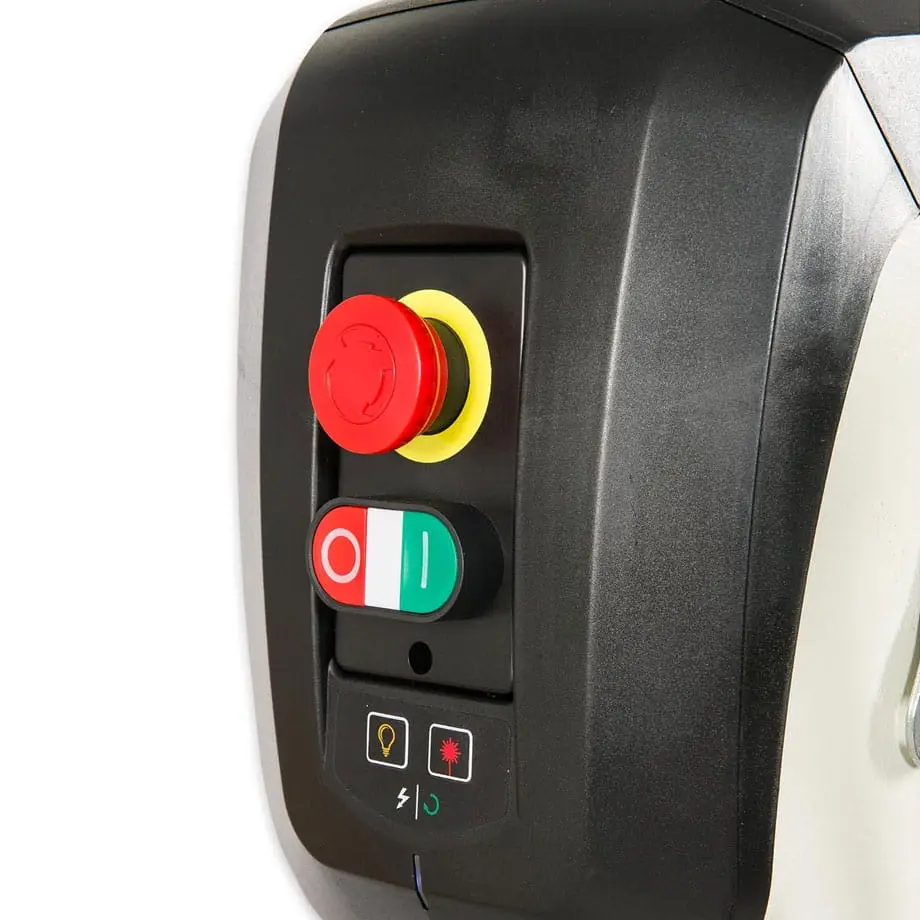

Wyłącznik awaryjny i zabezpieczenie przeciążeniowe

Na panelu sterującym znajduje się łatwo dostępny przycisk zatrzymania awaryjnego.

Pozwala szybko wyłączyć napęd w przypadku:

• poluzowania materiału,
• zakleszczenia wiertła,
• pojawienia się silnych drgań,
• uszkodzenia narzędzia,
• nietypowego hałasu,
• innej niebezpiecznej sytuacji.

Silnik ma zabezpieczenie przeciążeniowe. Po jego zadziałaniu maszynę należy wyłączyć, usunąć przyczynę przeciążenia i pozostawić do schłodzenia.

Silnik indukcyjny 400 V

JET JDP-17-T jest wyposażona w trójfazowy silnik indukcyjny.

Parametry napędu:

• zasilanie: 400 V / 50 Hz,
• układ: 3L/N/PE,
• moc pobierana: około 0,78 kW,
• moc wyjściowa: 0,55 kW / 0,75 HP w trybie S1,
• prąd odniesienia: około 1,6 A,
• zalecane zabezpieczenie: 10 A,
• wymagany przewód: minimum 5 × 1,5 mm²,
• klasa ochronności: I.

Napęd wykorzystuje cichy pasek wielorowkowy Poly-V, który zapewnia płynne przenoszenie mocy i ogranicza drgania.

Po pierwszym podłączeniu należy sprawdzić kierunek obrotu wrzeciona. Prawidłowy jest ruch zgodny z ruchem wskazówek zegara, patrząc od strony operatora na uchwyt.

Zdolność wiercenia

Deklarowana maksymalna średnica wiercenia w stali konstrukcyjnej wynosi:

16 mm

W drewnie można stosować również narzędzia o większej średnicy, takie jak:

• wiertła piórowe,
• wiertła Forstnera,
• świdry,
• otwornice dopuszczone do wiertarek kolumnowych.

Maksymalna praktyczna średnica zależy od:

• rodzaju narzędzia,
• gatunku drewna,
• głębokości otworu,
• wybranej prędkości,
• sposobu mocowania,
• dopuszczalnych parametrów wiertła.

Duże wiertła wymagają najniższych dostępnych prędkości oraz stopniowego i kontrolowanego posuwu.

Najważniejsze zalety JET JDP-17-T

• konstrukcja opracowana z myślą o obróbce drewna,
• wolnostojąca, masywna wiertarka kolumnowa,
• skok wrzeciona 127 mm,
• pełny skok uzyskiwany jednym obrotem dźwigni,
• 16 prędkości,
• zakres 180–2900 obr./min,
• szybka zmiana przełożenia,
• pasek wielorowkowy Poly-V,
• stożek wrzeciona MK2,
• szybkomocujący uchwyt 1–16 mm,
• trzpień MK2/B16,
• mechaniczny ogranicznik głębokości,
• laser krzyżowy XACTA-X,
• zintegrowane oświetlenie LED,
• duży żeliwny stół 356 × 483 mm,
• dwa rowki teowe 13 mm,
• cztery podłużne otwory montażowe,
• wymienny i regulowany wkład MDF,
• pochylenie stołu o 90° w obie strony,
• maksymalna odległość wrzeciono–stół 763 mm,
• możliwość wiercenia bezpośrednio na podstawie,
• solidna kolumna Ø80 mm,
• osłona uchwytu z mikrowyłącznikiem,
• zabezpieczona osłona przekładni,
• przycisk zatrzymania awaryjnego,
• zabezpieczenie przeciążeniowe,
• trójfazowy silnik indukcyjny 400 V,
• masa około 86 kg.

Wyposażenie standardowe

W zestawie znajdują się:

• wiertarka kolumnowa JET JDP-17-T,
• głowica z silnikiem 400 V,
• żeliwna podstawa,
• kolumna Ø80 mm,
• żeliwny stół 356 × 483 mm,
• regulowany wkład MDF 95 × 95 mm,
• szybkomocujący uchwyt 1–16 mm,
• trzpień MK2/B16,
• osłona uchwytu z mikrowyłącznikiem,
• laser krzyżowy XACTA-X,
• oświetlenie LED,
• ogranicznik głębokości,
• przycisk zatrzymania awaryjnego,
• trzy uchwyty dźwigni posuwu,
• korba regulacji wysokości stołu,
• klin do wybijania trzpienia,
• klucz oczkowy,
• klucze imbusowe,
• elementy montażowe,
• przewód zasilający z wtyczką,
• instrukcja użytkowania,
• wykaz części zamiennych.

Wyposażenie opcjonalne

Do maszyny można dobrać:

• aluminiową prowadnicę z przestawnym ogranicznikiem,
• imadło maszynowe,
• śruby i nakrętki teowe 13 mm,
• dociski stołowe,
• zaciski stolarskie,
• dodatkowe wkłady MDF,
• przyrządy do seryjnego wiercenia,
• wiertła Forstnera,
• wiertła piórowe,
• świdry do drewna,
• uchwyty i narzędzia ze stożkiem MK2,
• stojaki rolkowe do długich elementów,
• system odciągania lub filtracji pyłu.

Dane techniczne

Bezpieczna praca

Przed uruchomieniem należy sprawdzić:

• prawidłowe podłączenie do instalacji 400 V,
• właściwy kierunek obrotu wrzeciona,
• stan i zamocowanie wiertła,
• prawidłowe osadzenie uchwytu,
• zablokowanie stołu,
• ustawienie ogranicznika głębokości,
• prawidłową prędkość,
• zamknięcie osłony przekładni,
• zamknięcie osłony uchwytu,
• stabilne zamocowanie materiału,
• usunięcie kluczy i narzędzi ze stołu,
• stabilne ustawienie oraz zakotwienie maszyny.

Obrabiany element należy zawsze zamocować:

• imadłem,
• zaciskami,
• śrubami teowymi,
• odpowiednim szablonem,
• przyrządem produkcyjnym.

Nie wolno przytrzymywać materiału wyłącznie dłonią.

Podczas pracy należy:

• stosować okulary ochronne,
• używać ochronników słuchu,
• chronić drogi oddechowe przy materiałach pylących,
• używać ostrych wierteł,
• podawać narzędzie równomiernie,
• okresowo wycofywać wiertło z głębokiego otworu,
• stosować chłodzenie podczas wiercenia metalu, gdy jest wymagane,
• podpierać długie elementy,
• usuwać wióry szczotką dopiero po zatrzymaniu wrzeciona.

Nie wolno stosować:

• tarcz szlifierskich,
• szczotek drucianych,
• frezów do frezarek górnowrzecionowych,
• głowic strugarskich,
• nieosłoniętych wycinaków kołowych,
• akcesoriów niedopuszczonych do wiertarki kolumnowej.

Maszyny nie należy używać do obróbki magnezu ze względu na wysokie zagrożenie pożarowe.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą narzędzia należy:

1. Wyłączyć maszynę.
2. Nacisnąć przycisk zatrzymania awaryjnego.
3. Odłączyć wtyczkę od zasilania.
4. Poczekać na całkowite zatrzymanie wrzeciona.
5. Zabezpieczyć urządzenie przed przypadkowym uruchomieniem.

Po każdej pracy

Należy:

• usunąć wióry ze stołu,
• oczyścić wkład MDF,
• przetrzeć kolumnę i podstawę,
• skontrolować uchwyt,
• usunąć pył z osłony pasów,
• oczyścić otwory wentylacyjne silnika,
• sprawdzić stan przewodu,
• skontrolować działanie osłon i wyłączników.

Wiórów nie należy usuwać dłonią. Trzeba korzystać ze szczotki lub odpowiedniego haczyka.

Kontrola przekładni pasowej

Okresowo należy sprawdzać:

• stan paska Poly-V,
• prawidłowe naprężenie,
• czystość kół pasowych,
• brak pęknięć i przetarć,
• działanie mechanizmu napinania.

Zbyt luźny pasek może ślizgać się pod obciążeniem. Nadmierne naprężenie przyspiesza zużycie łożysk.

Konserwacja stołu i kolumny

Żeliwne powierzchnie należy regularnie:

• czyścić z żywicy i pyłu,
• zabezpieczać przed wilgocią,
• pokrywać cienką warstwą środka antykorozyjnego,
• utrzymywać bez zabrudzeń utrudniających regulację.

Przed montażem trzpienia MK2 powierzchnie stożkowe muszą pozostać czyste i odtłuszczone.

FAQ – najczęściej zadawane pytania

Czy JET JDP-17-T ma funkcję udaru?

Nie. Jest to precyzyjna wiertarka kolumnowa z przekładnią pasową, bez mechanizmu udarowego.

Do jakich materiałów przeznaczona jest maszyna?

Do drewna, materiałów drewnopochodnych, obrabialnych tworzyw sztucznych oraz metali.

Jaki jest skok wrzeciona?

127 mm.

Ile prędkości oferuje wiertarka?

16 prędkości w zakresie od 180 do 2900 obr./min.

Czy regulacja prędkości jest płynna?

Nie. Prędkość zmienia się przez przełożenie paska na kołach pasowych.

Jaki uchwyt znajduje się w zestawie?

Szybkomocujący uchwyt 1–16 mm z trzpieniem MK2/B16.

Czy można stosować wiertła ze stożkiem Morse’a?

Tak. Wrzeciono ma gniazdo MK2.

Jak duży jest stół?

356 × 483 mm.

Czy stół można pochylać?

Tak, o 90° w lewo i 90° w prawo.

Czy stół ma rowki teowe?

Tak. Ma dwa rowki o szerokości 13 mm i cztery dodatkowe otwory montażowe.

Do czego służy wkład MDF?

Chroni wiertło i żeliwny stół oraz ogranicza wyrywanie włókien przy wierceniu przelotowym.

Czy wkład MDF można wymienić?

Tak. Można zamontować nowy wkład o wymiarach 95 × 95 mm i dopasować jego wysokość.

Czy maszyna ma laser?

Tak. Laser krzyżowy XACTA-X pomaga wskazać środek wiercenia.

Czy ma oświetlenie robocze?

Tak. W głowicy znajduje się oświetlenie LED.

Czy można wiercić bezpośrednio na podstawie?

Tak. Po odsunięciu stołu dostępna odległość wrzeciona od podstawy wynosi do 1194 mm.

Czy element trzeba mocować do stołu?

Tak. Materiał należy zabezpieczyć zaciskami, imadłem lub odpowiednim przyrządem.

Jaką moc ma silnik?

Moc wyjściowa wynosi 0,55 kW, czyli około 0,75 HP.

Czy maszyna wymaga instalacji 400 V?

Tak. JDP-17-T jest wersją trójfazową 400 V.

Jakie zabezpieczenie instalacji jest zalecane?

10 A.

Czy maszynę należy zakotwić?

Tak. Ze względu na wysoką konstrukcję podstawę należy przymocować do stabilnego podłoża.
