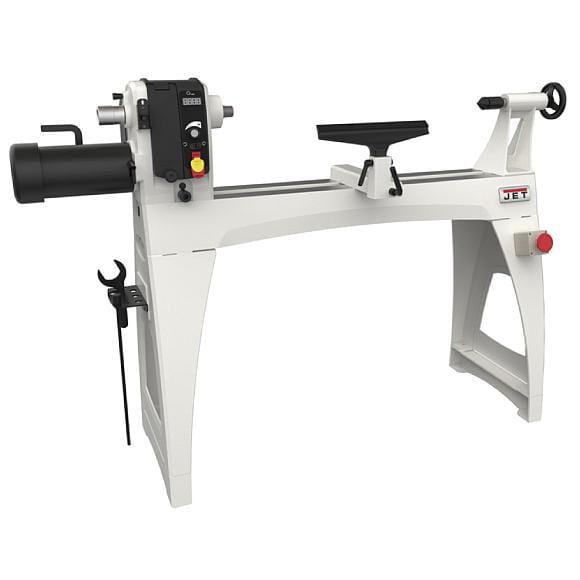

JET JWL-1840EVS-M – profesjonalna tokarka do drewna z płynną regulacją obrotów

JET JWL-1840EVS-M to ciężka tokarka wolnostojąca przeznaczona dla wymagających użytkowników, profesjonalnych tokarzy, rzemieślników oraz pracowni wykonujących duże elementy z drewna.

Maszyna łączy:

• mocny silnik indukcyjny 1,5 kW,
• elektroniczną regulację prędkości,
• dwa mechaniczne zakresy przełożenia,
• cyfrowy odczyt obrotów,
• przesuwny wrzeciennik,
• możliwość obrócenia wrzeciennika o 360°,
• średnicę toczenia nad łożem do 470 mm,
• rozstaw kłów około 970 mm,
• masywną konstrukcję z żeliwa,
• wrzeciono M33 × 3,5,
• stożki MK2 we wrzecienniku i koniku,
• 36-pozycyjny system indeksowania.

Duża masa, szerokie łoże oraz żeliwne nogi ograniczają drgania podczas obróbki niewyważonych kawałków drewna. Przesuwny i obracany wrzeciennik pozwala dobrać wygodną pozycję operatora zarówno podczas toczenia długich elementów między kłami, jak i dużych mis mocowanych na tarczy zabierakowej lub uchwycie tokarskim.

Zastosowanie tokarki JET JWL-1840EVS-M

Maszyna sprawdzi się podczas wykonywania:

• mis i półmisków,
• tac i pater,
• wazonów,
• świeczników,
• tralek,
• nóg stołów i krzeseł,
• kolumn i słupków,
• uchwytów narzędziowych,
• wałków i wrzecion,
• elementów schodowych,
• elementów dekoracyjnych,
• części meblowych,
• pojemników z pokrywami,
• elementów lamp,
• zabawek drewnianych,
• dużych półfabrykatów mocowanych poza obrysem łoża.

Tokarka jest przeznaczona do obróbki drewna oraz odpowiednio przygotowanych wyrobów drewnianych. Nie należy używać jej do toczenia metalu ani materiałów, do których maszyna nie została konstrukcyjnie przystosowana.

Średnica toczenia nad łożem do 470 mm

Maksymalna średnica toczenia nad łożem wynosi:

470 mm

Pozwala to wykonywać duże:

• misy,
• półmiski,
• talerze,
• patery,
• elementy dekoracyjne,
• cylindryczne półfabrykaty,
• podstawy lamp,
• elementy meblowe.

Średnica toczenia nad podstawą podpórki wynosi około:

360–362 mm

Wartość ta określa przestrzeń dostępną przy klasycznym ustawieniu podpórki narzędziowej nad łożem.

Przy dużym i niewyważonym półfabrykacie należy zawsze rozpocząć pracę z najniższą możliwą prędkością. Obroty można zwiększać dopiero po wstępnym wyrównaniu materiału i upewnieniu się, że mocowanie pozostaje stabilne.

Rozstaw kłów około 970 mm

Nominalna odległość między kłami wynosi około:

970 mm

W zależności od rodzaju zastosowanego kła obrotowego dostępna długość może wynosić około:

970–1025 mm

Pozwala to obrabiać długie:

• nogi stołów,
• tralki schodowe,
• kolumny,
• wałki,
• elementy balustrad,
• uchwyty,
• elementy konstrukcyjne,
• części mebli.

Do długich i smukłych przedmiotów warto stosować opcjonalną podtrzymkę stałą, która ogranicza uginanie i drgania środka obrabianego elementu.

Przesuwny wrzeciennik

Wrzeciennik można przesuwać na całej długości łoża.

Pozwala to:

• ustawić wrzeciennik bliżej środka maszyny,
• poprawić dostęp do dużej misy,
• zmienić pozycję operatora,
• ograniczyć konieczność pochylania się nad łożem,
• przygotować stanowisko do toczenia poza łożem,
• lepiej rozłożyć masę dużego półfabrykatu,
• dopasować konfigurację do rodzaju wykonywanego elementu.

Po ustawieniu wrzeciennik jest blokowany na łożu za pomocą mocnego mechanizmu zaciskowego. Przed uruchomieniem maszyny należy zawsze sprawdzić, czy blokada została dokładnie zaciśnięta.

Wrzeciennik obracany o 360°

Żeliwny wrzeciennik można obrócić o pełne:

360°

Mechanizm ma siedem ustalonych pozycji ułatwiających powtarzalne ustawienie wrzeciennika.

Obracany wrzeciennik jest szczególnie przydatny podczas:

• toczenia dużych mis,
• wykonywania szerokich pater,
• obróbki wnętrza głębokich naczyń,
• pracy poza obrysem łoża,
• toczenia czołowego,
• ustawiania materiału w wygodniejszej pozycji,
• wykonywania prac wymagających swobodnego dostępu do całego obwodu.

Po obróceniu wrzeciennika można wykorzystać dołączone przedłużenie podstawy podpórki. Pozwala ono ustawić podparcie narzędzia przed przedmiotem obrabianym poza łożem tokarki.

W przypadku zastosowania odpowiedniego opcjonalnego obniżonego mocowania podpórki możliwe jest obrabianie elementów o średnicy znacznie większej niż standardowe 470 mm. Dokumentacja podaje maksymalną średnicę toczenia poza łożem do około 930 mm, zależnie od konfiguracji stanowiska.

Płynna regulacja od 40 do 3200 obr./min

JET JWL-1840EVS-M oferuje elektroniczną regulację prędkości w dwóch zakresach:

• 40–1200 obr./min – zakres niskich obrotów,
• 100–3200 obr./min – zakres wysokich obrotów.

Zmiana prędkości w ramach wybranego zakresu odbywa się płynnie za pomocą pokrętła na panelu wrzeciennika.

Dwa przełożenia pasa napędowego pozwalają połączyć:

• wysoką siłę przy niskich obrotach,
• płynną regulację prędkości,
• szeroki zakres zastosowań,
• możliwość toczenia dużych i niewyważonych elementów,
• wysokie obroty potrzebne do wykańczania małych detali.

Niższy zakres należy wybierać podczas:

• wstępnego wyrównywania półfabrykatu,
• toczenia dużych mis,
• pracy z mokrym drewnem,
• obróbki ciężkich elementów,
• pracy z materiałem o nieregularnym kształcie.

Wyższy zakres sprawdzi się przy:

• toczeniu smukłych wałków,
• wykańczaniu powierzchni,
• wykonywaniu niewielkich elementów,
• szlifowaniu,
• polerowaniu,
• pracy z dobrze wyważonym materiałem.

Przełożenie pasa można zmieniać wyłącznie po wyłączeniu tokarki i odłączeniu jej od zasilania.

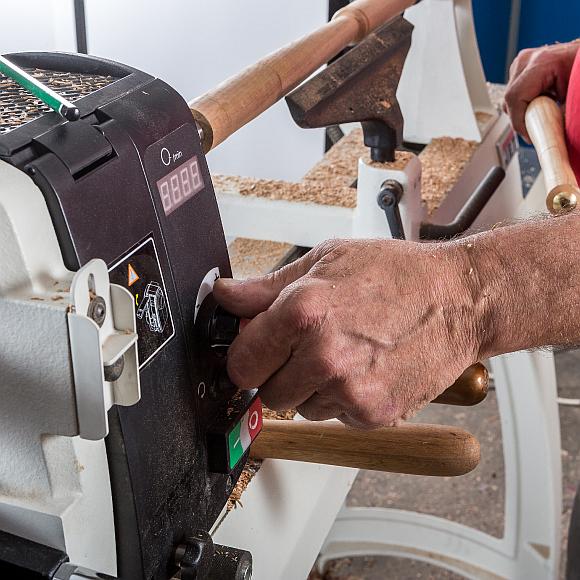

Cyfrowy wyświetlacz prędkości

Aktualna prędkość wrzeciona jest pokazywana na czytelnym wyświetlaczu cyfrowym umieszczonym z przodu wrzeciennika.

Wyświetlacz:

• ułatwia dokładne ustawienie obrotów,
• pozwala powrócić do wcześniej używanej prędkości,
• pomaga dopasować parametry do średnicy elementu,
• zwiększa kontrolę podczas kolejnych etapów pracy,
• ułatwia rozpoznanie wybranego zakresu przełożenia.

Operator nie musi oceniać prędkości wyłącznie na podstawie położenia pokrętła.

Obroty prawe i lewe

Wrzeciono może pracować w kierunku:

• standardowym,
• przeciwnym.

Zmiana kierunku jest przydatna przede wszystkim podczas szlifowania i wykańczania powierzchni. Praca w przeciwnym kierunku pozwala ograniczyć podnoszenie włókien w jednym kierunku oraz ułatwia uzyskanie równomiernie wygładzonej powierzchni.

Przed uruchomieniem obrotów przeciwnych należy upewnić się, że:

• uchwyt jest przystosowany do takiej pracy,
• element mocujący został zabezpieczony przed odkręceniem,
• tarcza zabierakowa lub uchwyt są prawidłowo zablokowane,
• materiał jest stabilnie zamocowany,
• prędkość została zmniejszona.

Nie każdy uchwyt montowany na gwincie może bez dodatkowego zabezpieczenia pracować przy zmianie kierunku obrotów.

Silnik indukcyjny 1,5 kW

JET JWL-1840EVS-M jest wyposażona w silnik o mocy wyjściowej:

1,5 kW / około 2 HP w trybie S1

Pobór mocy wynosi około:

2,1 kW

Silnik współpracuje z przemiennikiem częstotliwości, który odpowiada za płynną zmianę prędkości oraz utrzymywanie odpowiedniego momentu obrotowego w szerokim zakresie obrotów.

Napęd sprawdzi się podczas:

• obróbki dużych mis,
• toczenia długich elementów,
• pracy w twardym drewnie,
• obróbki mokrego drewna,
• regularnej pracy profesjonalnej,
• wykonywania dużych półfabrykatów czołowych.

Silnik jest zamknięty i chłodzony wentylatorem. Napęd jest przekazywany na wrzeciono za pomocą pasa klinowego.

Zasilanie jednofazowe 230 V

Tokarka jest zasilana napięciem:

230 V / 1 faza

Pomimo zastosowania jednofazowego przyłącza silnik jest sterowany za pomocą przemiennika częstotliwości.

Podstawowe wymagania instalacyjne:

• napięcie 230 V,
• prawidłowo uziemione gniazdo,
• zalecane zabezpieczenie 16 A,
• przewód o przekroju minimum 3 × 1,5 mm²,
• instalacja dostosowana do poboru mocy urządzenia.

Przedłużacz powinien być możliwie krótki, odpowiednio dobrany do obciążenia i całkowicie rozwinięty podczas pracy.

Naprawy przemiennika częstotliwości, silnika i instalacji elektrycznej powinny być wykonywane przez wykwalifikowany serwis lub elektryka.

Masywna konstrukcja z żeliwa

Z żeliwa wykonano między innymi:

• szerokie łoże,
• wrzeciennik,
• konik,
• podstawę podpórki,
• nogi maszyny.

Łączna masa tokarki wynosi około:

190 kg

Ciężka konstrukcja:

• tłumi drgania,
• poprawia stabilność podczas zgrubnego toczenia,
• ogranicza przemieszczanie się maszyny,
• poprawia jakość powierzchni,
• pomaga utrzymać wzajemne ustawienie wrzeciennika i konika,
• zwiększa komfort pracy z niewyważonym drewnem.

Stabilność można dodatkowo zwiększyć przez prawidłowe wypoziomowanie maszyny oraz zamocowanie jej do podłoża.

Regulowana wysokość robocza

W standardowej konfiguracji dostępna wysokość osi wrzeciona nad podłogą wynosi około:

995 mm

Dzięki żeliwnym podwyższeniom o wysokości 100 mm i regulowanym stopkom wysokość można zwiększyć do około:

1130 mm

Pozwala to dopasować pozycję tokarki do wzrostu operatora.

Odpowiednia wysokość robocza:

• ogranicza nadmierne pochylanie,
• poprawia kontrolę nad dłutem,
• zmniejsza obciążenie pleców,
• ułatwia prowadzenie narzędzia obiema rękami,
• poprawia komfort podczas długiej pracy.

Przed uruchomieniem wszystkie stopki muszą stabilnie opierać się o podłoże, a maszyna nie może się kołysać.

Wrzeciono M33 × 3,5

Gwint wrzeciona ma popularny europejski rozmiar:

M33 × 3,5

Pozwala stosować szeroki wybór:

• uchwytów czteroszczękowych,
• tarcz zabierakowych,
• adapterów,
• pierścieni mocujących,
• wyposażenia tokarskiego zgodnego z tym standardem.

Przed zamontowaniem uchwytu należy oczyścić gwint wrzeciona oraz powierzchnie oporowe. Zanieczyszczenia mogą powodować bicie uchwytu i nieprawidłowe ułożenie obrabianego elementu.

Przy pracy w przeciwnym kierunku należy używać uchwytu wyposażonego w odpowiednie zabezpieczenie przed samoczynnym odkręceniem.

Stożek wrzeciennika MK2

Wrzeciennik ma stożek:

MK2

Można w nim montować między innymi:

• kieł zabierakowy,
• odpowiednie trzpienie,
• akcesoria tokarskie ze stożkiem MK2,
• wyposażenie pomocnicze przeznaczone do wrzeciennika.

Przelotowy otwór wrzeciona umożliwia wybijanie akcesoriów za pomocą dołączonej laski wybijającej.

Przed zamontowaniem stożka należy dokładnie oczyścić zarówno gniazdo, jak i powierzchnię chwytu.

Wrzeciono podparte na trzech łożyskach

Główne wrzeciono jest podparte na trzech łożyskach.

Rozwiązanie:

• zwiększa sztywność zespołu,
• poprawia stabilność mocowania,
• ogranicza ugięcie pod obciążeniem,
• wspiera pracę z ciężkimi półfabrykatami,
• pomaga zmniejszyć bicie,
• poprawia komfort toczenia mis.

Wysunięta konstrukcja wrzeciennika zapewnia dodatkowo łatwiejszy dostęp narzędziem do tylnej części przedmiotu.

Blokada wrzeciona dostępna od przodu

Mechanizm blokowania wrzeciona znajduje się z przodu wrzeciennika.

Pozwala swobodnie używać obu rąk podczas:

• wymiany tarczy zabierakowej,
• montażu uchwytu tokarskiego,
• odkręcania wyposażenia,
• mocowania adapterów,
• przygotowywania maszyny do kolejnego zadania.

Blokady wrzeciona nie wolno włączać podczas pracy silnika ani używać do zatrzymywania obracającego się przedmiotu.

Indeksowanie wrzeciona – 36 pozycji

Zintegrowany system indeksowania oferuje:

36 pozycji co 10°

Może być wykorzystywany podczas:

• rozmieszczania równomiernych żłobień,
• trasowania otworów,
• wykonywania dekoracyjnych nacięć,
• ręcznego frezowania elementu zamocowanego w tokarce,
• przygotowywania wielokątnych wzorów,
• wykonywania powtarzalnych podziałów na obwodzie,
• prac rzeźbiarskich i dekoracyjnych.

Indeksowanie służy do ustalania nieruchomej pozycji wrzeciona. Nie należy uruchamiać silnika przy włączonej blokadzie indeksującej.

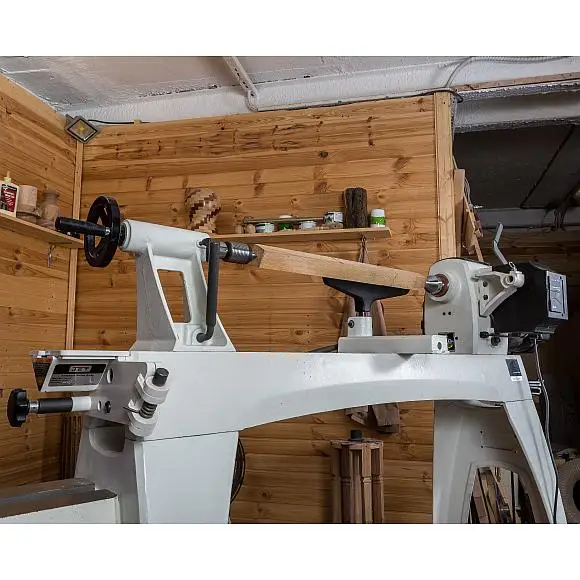

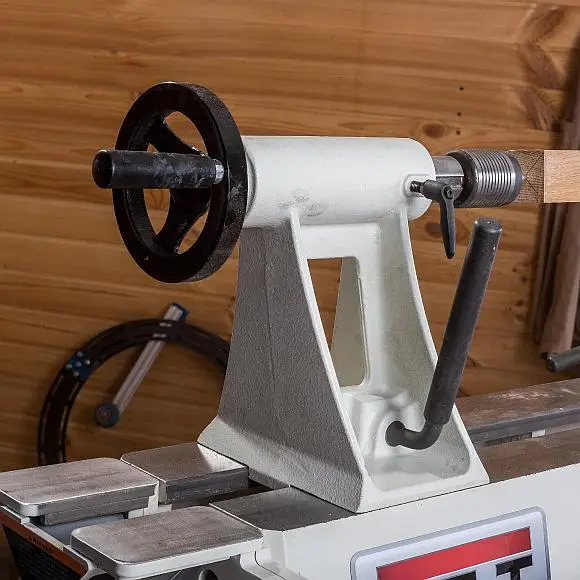

Konik z gwintem trapezowym Acme

Masywny konik ma śrubę z gwintem trapezowym typu Acme.

Zapewnia ona:

• płynny ruch pinoli,
• precyzyjne ustawienie docisku,
• dużą odporność na obciążenie,
• stabilne podparcie długiego elementu,
• wygodną pracę podczas wiercenia.

Pinola ma zabezpieczenie przed obracaniem oraz skalę milimetrową ułatwiającą kontrolę wysunięcia.

Konik jest mocowany do łoża za pomocą klinowego systemu blokującego, zapewniającego mocne i stabilne zaciśnięcie.

Wysuw pinoli 108 mm

Maksymalne wysunięcie pinoli konika wynosi:

108 mm

Duży skok umożliwia:

• mocne podparcie przedmiotu,
• regulację nacisku kła,
• wiercenie osiowe,
• stopniowe pogłębianie otworu,
• pracę z uchwytem wiertarskim,
• wykonywanie otworów w długich elementach.

Pinola ma stożek MK2 i przelotowy otwór o średnicy około 9 mm.

Do konika można zamontować między innymi:

• kieł obrotowy,
• uchwyt wiertarski z trzpieniem MK2,
• odpowiedni trzpień do wiercenia,
• inne akcesoria ze stożkiem MK2.

Podpórka narzędziowa 350 mm

W zestawie znajduje się szeroka podpórka narzędziowa o długości około:

350 mm

Średnica trzpienia podpórki wynosi:

25,4 mm

Duża powierzchnia podparcia sprawdzi się podczas:

• toczenia długich wałków,
• wykonywania tralek,
• obróbki mis,
• toczenia nóg meblowych,
• zgrubnego wyrównywania materiału,
• pracy dużym dłutem.

Położenie podpórki można regulować pod względem:

• odległości od materiału,
• kąta,
• wysokości,
• położenia wzdłuż łoża.

Przed włączeniem tokarki należy obrócić materiał ręcznie i sprawdzić, czy w żadnym miejscu nie uderza w podpórkę.

Podpórka musi być dokładnie zablokowana przed rozpoczęciem pracy.

Podwójny klinowy system mocowania

Podstawa podpórki oraz jej przedłużenie są mocowane przy użyciu systemu podwójnego klina.

Rozwiązanie zapewnia:

• mocny docisk do łoża,
• ograniczenie przesuwania pod obciążeniem,
• szybkie przestawianie podpórki,
• stabilne utrzymywanie ustawionej pozycji,
• wygodną obsługę bez używania dodatkowych narzędzi.

Mechanizm jest szczególnie istotny podczas pracy z dużymi elementami, gdy narzędzie wywiera znaczny nacisk na podpórkę.

Magnetyczny wyłącznik awaryjny

Wyłącznik zatrzymania awaryjnego jest mocowany do maszyny za pomocą magnesu.

Można go ustawić w wygodnym miejscu na metalowej części łoża lub podstawy, tak aby znajdował się blisko operatora niezależnie od aktualnego ustawienia wrzeciennika.

Rozwiązanie jest szczególnie przydatne podczas:

• toczenia poza łożem,
• pracy przy obróconym wrzecienniku,
• obróbki dużych mis,
• zmiany miejsca zajmowanego przez operatora.

Przewód wyłącznika należy ułożyć tak, aby nie znajdował się w pobliżu wirującego przedmiotu ani nie stwarzał ryzyka potknięcia.

Gumowa półka i uchwyt na narzędzia

Na górnej części wrzeciennika znajduje się gumowana powierzchnia do tymczasowego odkładania drobnych akcesoriów.

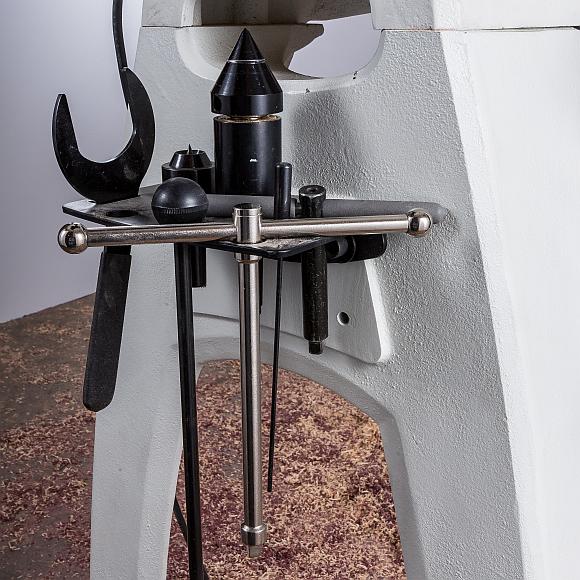

Na nodze maszyny umieszczono uchwyt, w którym można przechowywać między innymi:

• laskę wybijającą,
• klucz do tarczy zabierakowej,
• drobne narzędzia regulacyjne.

Akcesoriów nie należy pozostawiać na wrzecienniku podczas pracy z dużym lub niewyważonym przedmiotem, jeżeli istnieje ryzyko ich zsunięcia.

Jak dobierać prędkość toczenia?

Prędkość należy dopasować do:

• średnicy przedmiotu,
• długości materiału,
• stopnia wyważenia,
• twardości drewna,
• rodzaju mocowania,
• wykonywanej operacji,
• doświadczenia operatora.

Podstawowa zasada:

im większa średnica i gorsze wyważenie materiału, tym niższa prędkość początkowa.

Niskie obroty należy stosować podczas:

• pierwszego uruchomienia nowego półfabrykatu,
• zgrubnego zaokrąglania,
• toczenia kory i nieregularnego drewna,
• obróbki dużych mis,
• pracy z mokrym materiałem,
• kontroli nowego sposobu mocowania.

Obroty można zwiększać stopniowo po wyrównaniu przedmiotu. Tokarka powinna przez cały czas pracować stabilnie, bez silnych drgań i przemieszczania się po podłożu.

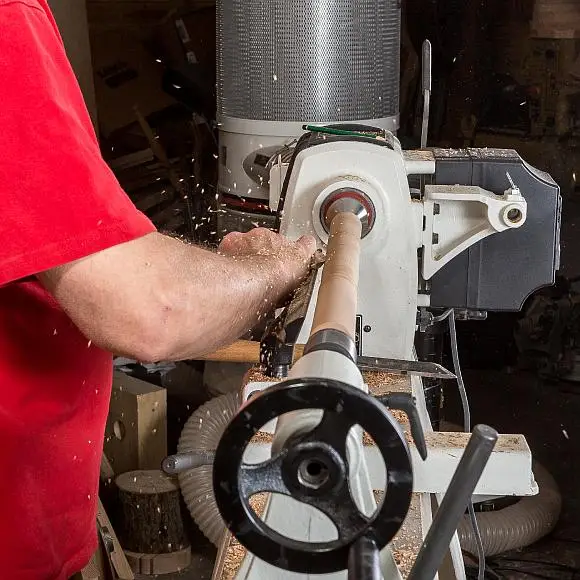

Toczenie między kłami

Toczenie między kłami sprawdzi się przy:

• wałkach,
• tralkach,
• nogach meblowych,
• uchwytach,
• kolumnach,
• długich elementach dekoracyjnych.

Przed zamocowaniem należy:

1. Wyznaczyć środek obu końców materiału.
2. Wykonać odpowiednie zagłębienia pod kły.
3. Zamontować kieł zabierakowy we wrzecienniku.
4. Podeprzeć drugi koniec kłem obrotowym.
5. Dokręcić pinolę konika.
6. Zablokować konik na łożu.
7. Ustawić podpórkę blisko materiału.
8. Obrócić przedmiot ręcznie.
9. Wybrać niską prędkość początkową.

Docisk konika powinien być wystarczający do stabilnego utrzymywania materiału, ale nie może powodować nadmiernego obciążenia łożysk ani pękania drewna.

Toczenie mis i elementów czołowych

Misy i inne elementy czołowe można mocować za pomocą:

• tarczy zabierakowej,
• uchwytu czteroszczękowego,
• odpowiedniego pierścienia,
• specjalistycznych szczęk tokarskich.

Materiał musi być wolny od pęknięć mogących doprowadzić do jego rozerwania podczas pracy.

Przed uruchomieniem należy:

• sprawdzić stan drewna,
• prawidłowo dobrać wkręty mocujące,
• wykorzystać wszystkie przewidziane otwory tarczy,
• obrócić przedmiot ręcznie,
• ustawić podpórkę możliwie blisko,
• uruchomić tokarkę na najniższych obrotach,
• stanąć poza płaszczyzną obrotu.

Duże misy najwygodniej obrabiać po przesunięciu lub obróceniu wrzeciennika.

Wyposażenie standardowe

W zestawie znajdują się:

• tokarka JET JWL-1840EVS-M,
• żeliwne łoże z wrzeciennikiem i konikiem,
• dwie żeliwne nogi,
• podpórka narzędziowa około 350 mm,
• podstawa podpórki,
• przedłużenie podstawy do toczenia poza łożem,
• kieł zabierakowy MK2,
• kieł obrotowy MK2,
• kieł centrujący z wymiennym stożkiem,
• tarcza zabierakowa około Ø75 mm,
• laska do wybijania akcesoriów,
• klucz do tarczy zabierakowej,
• uchwyt na narzędzia,
• regulowane stopki poziomujące,
• żeliwne podwyższenia podstawy,
• magnetyczny wyłącznik awaryjny,
• elementy potrzebne do montażu,
• instrukcja obsługi.

Dlaczego warto wybrać JET JWL-1840EVS-M?

• profesjonalna tokarka do drewna,
• silnik o mocy wyjściowej 1,5 kW,
• zasilanie jednofazowe 230 V,
• elektroniczna regulacja prędkości,
• dwa zakresy przełożenia,
• obroty od 40 do 3200 obr./min,
• cyfrowy wyświetlacz prędkości,
• prawe i lewe obroty,
• średnica toczenia nad łożem do 470 mm,
• rozstaw kłów około 970 mm,
• możliwość zwiększenia rozstawu przy użyciu krótkiego kła,
• przesuwny wrzeciennik,
• wrzeciennik obracany o 360°,
• siedem ustalonych pozycji wrzeciennika,
• możliwość toczenia poza łożem,
• wrzeciono podparte na trzech łożyskach,
• gwint wrzeciona M33 × 3,5,
• stożki MK2 we wrzecienniku i koniku,
• blokada wrzeciona dostępna od przodu,
• indeksowanie 36 × 10°,
• masywny konik z gwintem Acme,
• wysuw pinoli 108 mm,
• milimetrowa skala pinoli,
• podpórka narzędziowa około 350 mm,
• trzpień podpórki Ø25,4 mm,
• podwójny klinowy system mocowania,
• magnetyczny wyłącznik awaryjny,
• żeliwne łoże, nogi, wrzeciennik i konik,
• masa około 190 kg,
• regulowana wysokość robocza,
• wyposażenie do toczenia między kłami i na tarczy zabierakowej.

Dane techniczne

Producent: JET
Model: JWL-1840EVS-M
Numer producenta: 719600M
Kod dystrybutora: 121-JWL-1840EVSM
Rodzaj maszyny: wolnostojąca tokarka do drewna
Zalecane zastosowanie: profesjonalne
Obrabiany materiał: drewno i wyroby drewniane
Zasilanie: 230 V / 1 faza
Pobór mocy: około 2,1 kW
Moc wyjściowa: 1,5 kW / około 2 HP / S1
Typ silnika: indukcyjny, zamknięty, chłodzony wentylatorem
Sterowanie prędkością: przemiennik częstotliwości
Zalecane zabezpieczenie: 16 A
Zalecany przewód: minimum 3 × 1,5 mm²
Przekazanie napędu: pas klinowy
Liczba zakresów pasa: 2
Zakres prędkości I: 40–1200 obr./min
Zakres prędkości II: 100–3200 obr./min
Regulacja prędkości: płynna
Cyfrowy wyświetlacz obrotów: tak
Obroty prawe i lewe: tak
Maksymalna średnica toczenia nad łożem: 470 mm
Średnica toczenia nad podstawą podpórki: około 360–362 mm
Nominalny rozstaw kłów: około 970 mm
Rozstaw kłów z krótkim kłem: do około 1025 mm
Maksymalna średnica toczenia poza łożem: do około 930 mm z wyposażeniem opcjonalnym
Ruch wrzeciennika: przesuwny na całym łożu
Obrót wrzeciennika: 360°
Liczba ustalonych pozycji wrzeciennika: 7
Gwint wrzeciona: M33 × 3,5
Stożek wrzeciennika: MK2
Stożek konika: MK2
Otwór przelotowy wrzeciennika: około 9 mm
Otwór przelotowy konika: około 9 mm
Wysuw pinoli konika: 108 mm
Skala pinoli: milimetrowa
Indeksowanie wrzeciona: 36 pozycji co 10°
Blokada wrzeciona: tak, dostępna od przodu
Liczba łożysk głównego wrzeciona: 3
Długość podpórki narzędziowej: około 350 mm
Średnica trzpienia podpórki: 25,4 mm
Magnetyczny wyłącznik awaryjny: tak
Regulowana wysokość robocza: tak
Wysokość osi wrzeciona nad podłogą: około 995–1130 mm
Materiał łoża: żeliwo
Materiał nóg: żeliwo
Materiał wrzeciennika: żeliwo
Materiał konika: żeliwo
Wymiary maszyny: około 1854 × 508 × 1334 mm
Masa netto: około 190 kg
Masa transportowa: około 220 kg
Poziom hałasu bez obciążenia: około 78 dB, pomiar z odległości 50 cm
EAN: 7612375520538.

Wskazówki dotyczące użytkowania

Przed uruchomieniem należy sprawdzić:

• stan półfabrykatu,
• brak poważnych pęknięć,
• usunięcie gwoździ i innych ciał obcych,
• prawidłowe osadzenie kłów lub uchwytu,
• zabezpieczenie uchwytu przed odkręceniem,
• zablokowanie wrzeciennika na łożu,
• zablokowanie konika,
• zablokowanie podstawy podpórki,
• zablokowanie samej podpórki,
• odpowiedni odstęp podpórki od materiału,
• prawidłowe napięcie pasa,
• wybranie właściwego zakresu obrotów,
• ustawienie niskiej prędkości początkowej,
• swobodny obrót elementu po ręcznym przekręceniu,
• usunięcie kluczy i narzędzi z maszyny,
• łatwy dostęp do wyłącznika awaryjnego.

Podczas pracy należy:

• używać ostro naostrzonych narzędzi,
• prowadzić dłuto obiema rękami,
• opierać narzędzie na podpórce przed kontaktem z materiałem,
• stać poza płaszczyzną możliwego wyrzucenia przedmiotu podczas rozruchu,
• zwiększać obroty stopniowo,
• regularnie kontrolować mocowanie materiału,
• przestawiać podpórkę w miarę zmniejszania średnicy,
• wyłączać tokarkę przed każdą regulacją,
• usuwać wióry dopiero po zatrzymaniu maszyny,
• stosować okulary lub przyłbicę,
• korzystać z ochrony słuchu i dróg oddechowych.

Podczas pracy przy tokarce nie należy używać rękawic. Luźna rękawica może zostać pochwycona przez obracający się przedmiot. Należy również zdjąć biżuterię, związać długie włosy i używać dopasowanej odzieży.

Konserwacja

Przed konserwacją należy:

1. Wyłączyć tokarkę.
2. Odłączyć przewód od zasilania.
3. Poczekać na całkowite zatrzymanie wrzeciona.
4. Zabezpieczyć urządzenie przed przypadkowym uruchomieniem.

Po każdej pracy

Należy:

• usunąć wióry z łoża,
• oczyścić wrzeciennik i konik,
• oczyścić podpórkę,
• usunąć pył z otworów wentylacyjnych,
• sprawdzić stan przewodu,
• skontrolować mocowanie akcesoriów,
• sprawdzić płynność przesuwania elementów po łożu.

Konserwacja łoża

Powierzchnię łoża należy regularnie:

• czyścić,
• chronić przed korozją,
• pokrywać cienką warstwą odpowiedniego środka,
• utrzymywać bez zaschniętej żywicy.

Czyste łoże umożliwia płynne przesuwanie wrzeciennika, konika i podstawy podpórki.

Kontrola okresowa

Co najmniej dwa razy w roku, a przy intensywnej pracy częściej, należy skontrolować:

• połączenia śrubowe,
• mechanizmy blokujące,
• stan pasa,
• ustawienie kół pasowych,
• przewód zasilający,
• działanie wyłączników,
• działanie regulacji prędkości,
• stan stożków MK2,
• stan gwintu wrzeciona,
• poziomowanie maszyny.

Łożyska są fabrycznie nasmarowane i zamknięte, dlatego nie wymagają rutynowego smarowania. Przemiennika częstotliwości nie należy samodzielnie rozbierać.

FAQ – najczęściej zadawane pytania

Do czego służy JET JWL-1840EVS-M?

Do profesjonalnego toczenia mis, pater, tralek, nóg meblowych, wałków, uchwytów i innych elementów z drewna.

Jaka jest maksymalna średnica toczenia?

Nad łożem można obrabiać elementy o średnicy do 470 mm.

Jaka jest średnica toczenia nad podstawą podpórki?

Około 360–362 mm.

Jaki jest rozstaw kłów?

Nominalnie około 970 mm. Z krótkim kłem może wynosić do około 1025 mm.

Czy można wydłużyć łoże?

Tak. Dostępne jest opcjonalne przedłużenie o długości około 508 mm.

Czy można toczyć duże misy poza łożem?

Tak. Wrzeciennik można obrócić o 360° i wykorzystać przedłużenie podstawy podpórki.

Jak duży element można obrabiać poza łożem?

Po zastosowaniu odpowiedniego wyposażenia opcjonalnego średnica może wynosić do około 930 mm.

Czy wrzeciennik można przesuwać?

Tak, na całej długości łoża.

Czy wrzeciennik można obracać?

Tak, o pełne 360°.

Ile ustalonych pozycji ma obracany wrzeciennik?

Siedem.

Jaki jest zakres prędkości?

Od 40 do 3200 obr./min.

Czy regulacja prędkości jest płynna?

Tak.

Ile zakresów przełożenia ma tokarka?

Dwa: 40–1200 oraz 100–3200 obr./min.

Czy prędkość jest wyświetlana cyfrowo?

Tak.

Czy tokarka ma lewe obroty?

Tak, dostępny jest standardowy i przeciwny kierunek obrotów.

Do czego służą lewe obroty?

Przede wszystkim do szlifowania i wykańczania powierzchni.

Czy każdy uchwyt może pracować na lewych obrotach?

Nie. Uchwyt musi mieć odpowiednie zabezpieczenie przed odkręceniem.

Jaką moc ma silnik?

Moc wyjściowa wynosi 1,5 kW w trybie S1.

Jaki jest pobór mocy?

Około 2,1 kW.

Czy tokarka wymaga zasilania 400 V?

Nie. Jest zasilana napięciem jednofazowym 230 V.

Jakie zabezpieczenie jest zalecane?

16 A.

Czy silnik jest indukcyjny?

Tak.

Czy zastosowano przemiennik częstotliwości?

Tak. Odpowiada za płynną regulację obrotów.

Jaki gwint ma wrzeciono?

M33 × 3,5.

Jaki stożek ma wrzeciennik?

MK2.

Jaki stożek ma konik?

MK2.

Jaki jest wysuw pinoli?

108 mm.

Czy pinola ma skalę?

Tak, milimetrową.

Czy przez pinolę można przeprowadzić wiertło?

Pinola ma przelotowy otwór o średnicy około 9 mm.

Czy można zamontować uchwyt wiertarski?

Tak, po zastosowaniu uchwytu z trzpieniem MK2.

Czy wrzeciono ma blokadę?

Tak. Blokada znajduje się z przodu wrzeciennika.

Do czego służy blokada wrzeciona?

Do bezpiecznej wymiany tarczy zabierakowej, uchwytu i innych akcesoriów.

Czy blokadę można włączyć podczas pracy?

Nie.

Ile pozycji indeksowania ma wrzeciono?

36 pozycji rozmieszczonych co 10°.

Do czego służy indeksowanie?

Do wykonywania równomiernych podziałów, otworów, żłobień i dekoracyjnych wzorów na obwodzie.

Czy wrzeciono jest stabilne przy dużych elementach?

Jest podparte na trzech łożyskach, co zwiększa jego sztywność i zdolność przenoszenia obciążenia.

Jak długą podpórkę otrzymuje użytkownik?

Około 350 mm.

Jaka jest średnica trzpienia podpórki?

25,4 mm.

Czy w zestawie znajduje się przedłużenie podpórki?

Tak. Jest przeznaczone między innymi do toczenia poza łożem.

Czy wysokość maszyny można regulować?

Tak, za pomocą stopek i dostarczonych żeliwnych podwyższeń.

Jaka jest wysokość osi wrzeciona?

Około 995–1130 mm, zależnie od konfiguracji podstawy.

Czy wyłącznik awaryjny można przestawiać?

Tak. Jest mocowany magnetycznie.

Czy tokarka jest stabilna?

Tak. Żeliwna konstrukcja waży około 190 kg.

Czy maszynę trzeba przykręcić do podłoża?

Nie zawsze jest to konieczne, ale mocowanie może dodatkowo zwiększyć stabilność przy obróbce dużych i niewyważonych elementów.

Czy tarcza zabierakowa znajduje się w zestawie?

Tak, o średnicy około 75 mm.

Czy kieł zabierakowy znajduje się w zestawie?

Tak.

Czy kieł obrotowy znajduje się w zestawie?

Tak.

Czy uchwyt czteroszczękowy znajduje się w zestawie?

Nie. Należy dobrać go oddzielnie.

Jaki uchwyt pasuje do tokarki?

Uchwyt z mocowaniem M33 × 3,5, dostosowany do obrotów prawych i ewentualnie lewych.

Jaką prędkość wybrać do dużej misy?

Pracę należy rozpocząć w dolnym zakresie, od możliwie niskiej prędkości, a następnie zwiększać obroty wraz z wyrównywaniem przedmiotu.

Dlaczego tokarka drga?

Najczęstsze przyczyny to:

• niewyważony materiał,
• zbyt wysokie obroty,
• nieprawidłowe zamocowanie,
• niestabilna posadzka,
• niewypoziomowane stopki,
• poluzowany wrzeciennik lub konik,
• zużyty albo niewłaściwie napięty pas.

Dlaczego obroty spadają podczas toczenia?

Możliwą przyczyną jest:

• nadmierny nacisk narzędzia,
• tępe dłuto,
• nieprawidłowy zakres pasa,
• zbyt duże obciążenie,
• zbyt agresywne zbieranie materiału.

Czy podczas toczenia można używać rękawic?

Nie. Rękawice mogą zostać pochwycone przez obracający się element.

Czy można szlifować przedmiot na tokarce?

Tak. Należy stosować umiarkowane obroty, odpowiednią granulację i zachować szczególną ostrożność.

Czy można toczyć pęknięty kawałek drewna?

Materiał z pęknięciami zagrażającymi jego wytrzymałości nie powinien być obrabiany.

Czy można toczyć metal?

Nie. Maszyna jest przeznaczona do drewna.

Ile waży tokarka?

Około 190 kg.

Jakie są wymiary maszyny?

Około 1854 × 508 × 1334 mm.
