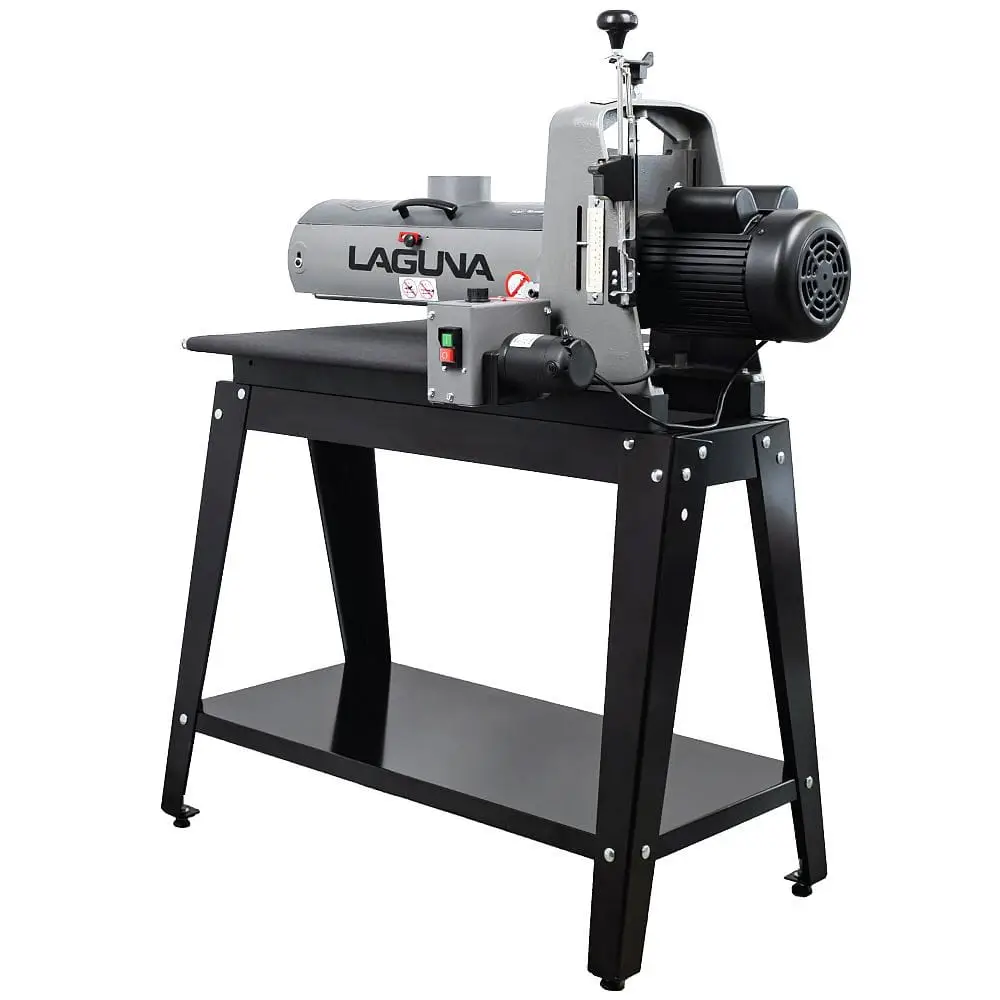

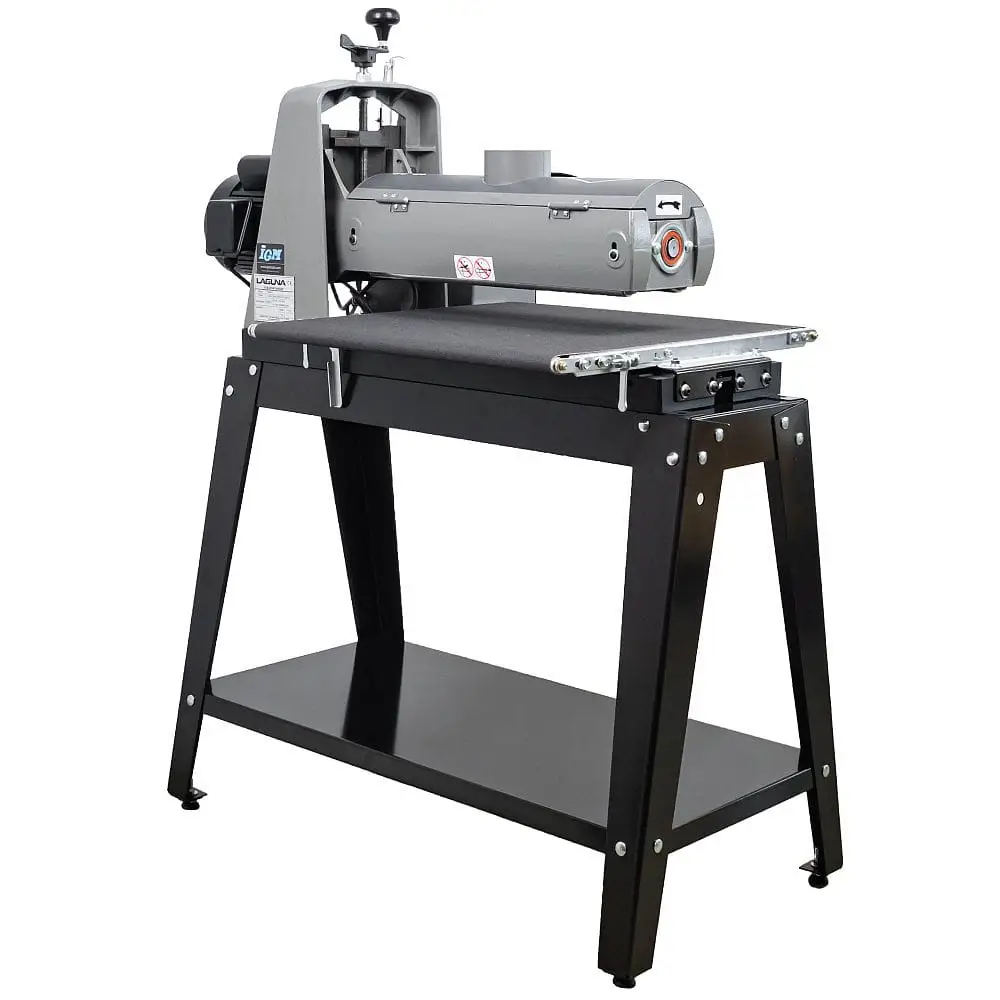

LAGUNA SuperMax 19-38 – profesjonalna szlifierka walcowa do drewna

LAGUNA SuperMax 19-38 to szlifierka walcowa z automatycznym posuwem, przeznaczona do dokładnego szlifowania i wyrównywania powierzchni drewnianych elementów. W przeciwieństwie do ręcznej szlifierki operator nie musi prowadzić narzędzia po materiale – obrabiany detal przesuwany jest pod obracającym się walcem przez szeroką taśmę transportową.

Pozwala to uzyskać równomierne zbieranie materiału na całej powierzchni oraz łatwo powtarzać tę samą grubość na kolejnych elementach.

Maszyna szczególnie dobrze sprawdza się podczas obróbki:

• drewna litego,
• klejonek,
• blatów drewnianych,
• frontów,
• desek,
• paneli,
• elementów meblowych,
• sklejki i materiałów drewnopochodnych, jeżeli ich konstrukcja pozwala na szlifowanie,
• elementów z trudnym przebiegiem włókien.

SuperMax 19-38 może znacznie skrócić czas potrzebny na przygotowanie dużych powierzchni przed dalszym szlifowaniem wykańczającym lub nakładaniem powłok.

Szerokość szlifowania 482 mm w jednym przejściu

Walec szlifujący ma 482 mm szerokości i 127 mm średnicy. Oznacza to, że element o szerokości do 482 mm może zostać przeszlifowany na całej powierzchni podczas jednego przejścia przez maszynę.

To wystarczająca przestrzeń między innymi dla:

• szerokich desek,
• stopni schodowych,
• półek,
• frontów,
• elementów mebli,
• mniejszych klejonych blatów.

W przeciwieństwie do szlifowania ręcznego walec pracuje na całej dostępnej szerokości, co ułatwia zachowanie równomiernej powierzchni.

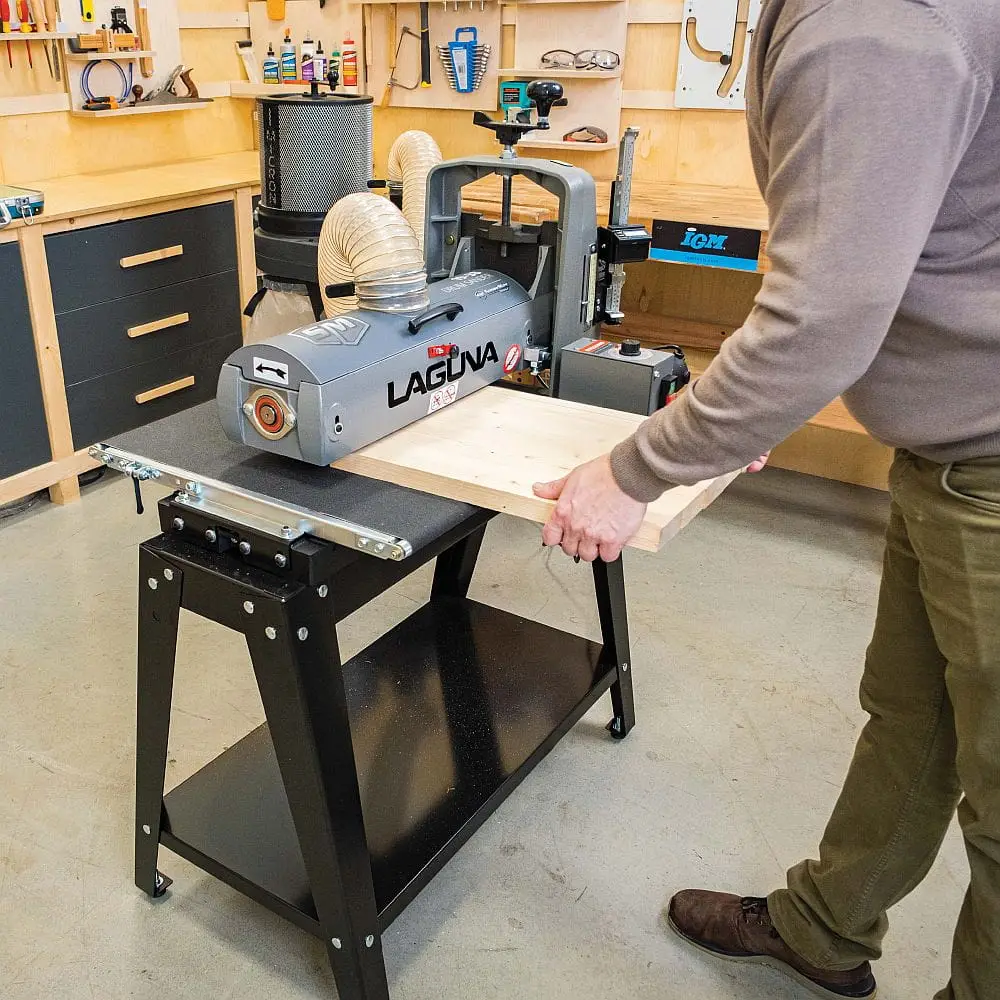

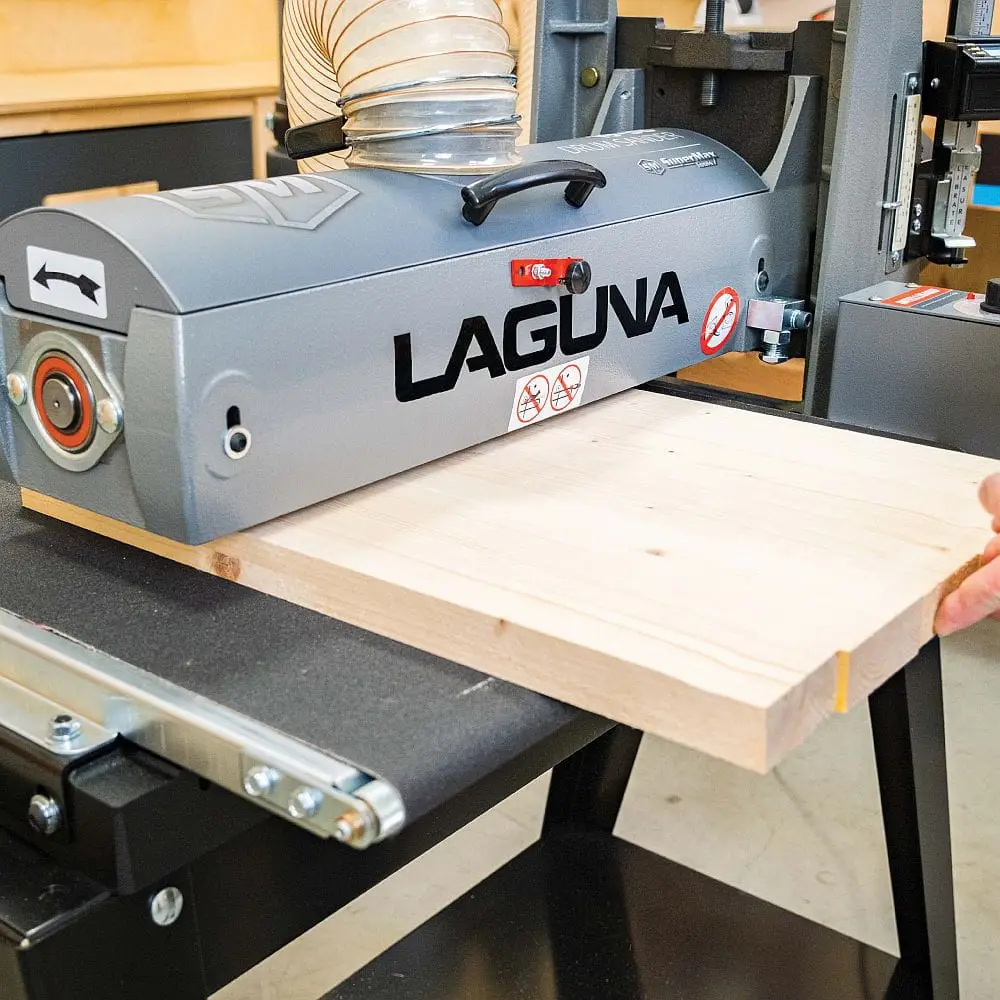

Szlifowanie elementów do 965 mm w dwóch przejściach

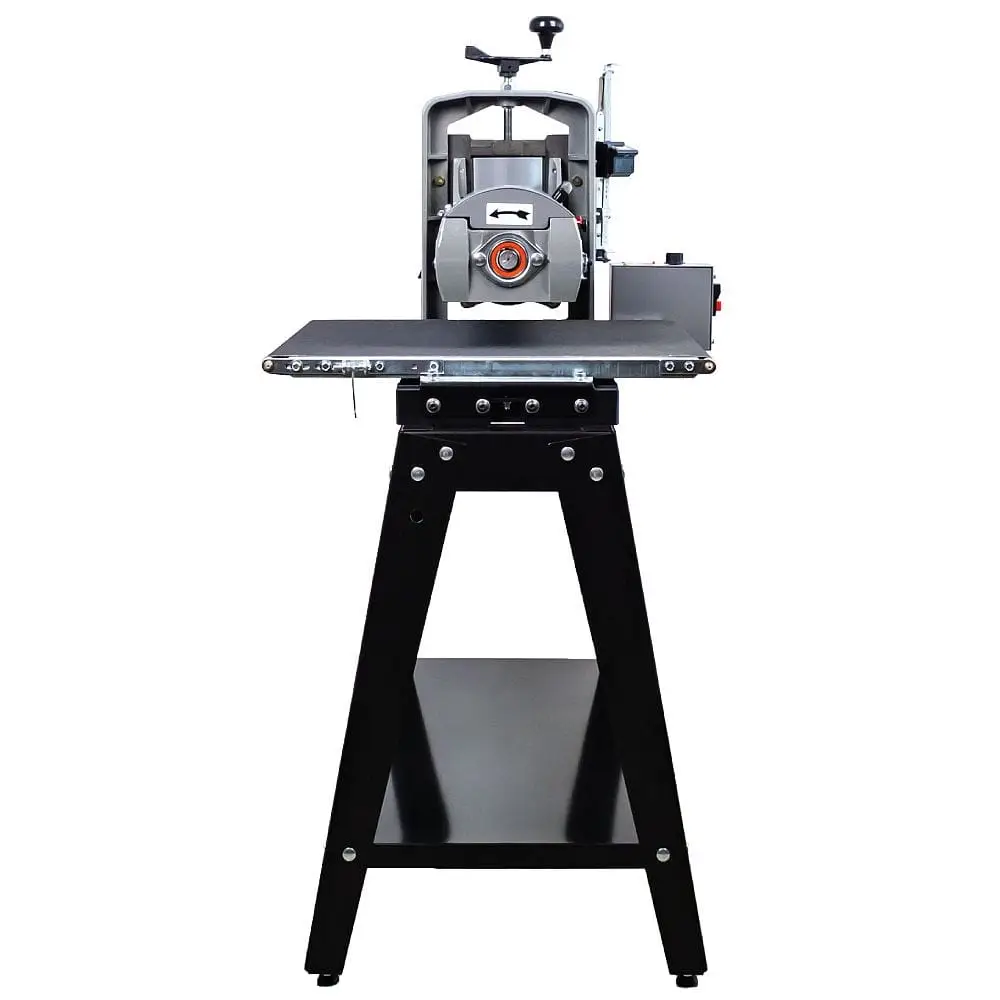

Otwarta konstrukcja z jednej strony walca jest jedną z najważniejszych zalet SuperMax 19-38.

Pozwala obrabiać elementy nawet dwukrotnie szersze od samego walca – do 965 mm. Najpierw szlifowana jest jedna część powierzchni, następnie materiał odwraca się i wykonuje drugie przejście.

Dzięki temu stosunkowo kompaktowa maszyna może służyć do szlifowania:

• szerokich klejonek,
• blatów stołów,
• blatów kuchennych,
• paneli meblowych,
• szerokich frontów,
• większych elementów wykonywanych z litego drewna.

To szczególnie praktyczne rozwiązanie w warsztacie, w którym pełnowymiarowa przemysłowa szlifierka szerokotaśmowa zajmowałaby zbyt dużo miejsca.

Fast Lever – łatwiejsze szlifowanie materiału szerszego od walca

Szlifowanie szerokiego panelu w dwóch przejściach stawia przed szlifierką jedno ważne wymaganie – oba przejścia muszą połączyć się bez wyraźnego stopnia lub śladu na środku materiału.

SuperMax 19-38 wykorzystuje w tym celu specjalną dźwignię Fast Lever. Zmienia ona bardzo nieznacznie położenie jednej strony stołu względem walca podczas pracy z szerokim materiałem. Pomaga to ograniczyć powstawanie linii lub uskoku w miejscu, w którym stykają się dwa obszary szlifowania.

Po zakończeniu pracy z szerokim materiałem ustawienie można szybko przywrócić do pozycji wykorzystywanej podczas standardowego szlifowania elementów do 482 mm.

Nie trzeba za każdym razem przeprowadzać pełnej regulacji równoległości całego agregatu.

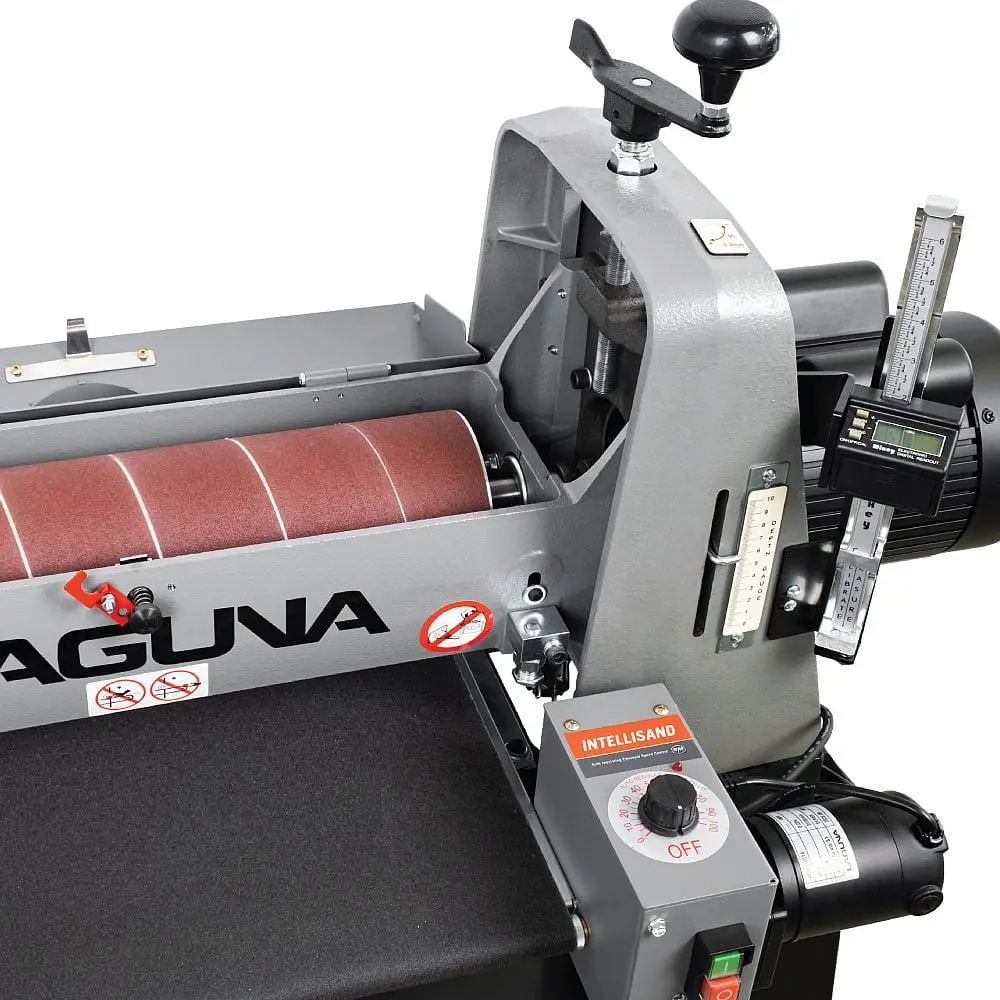

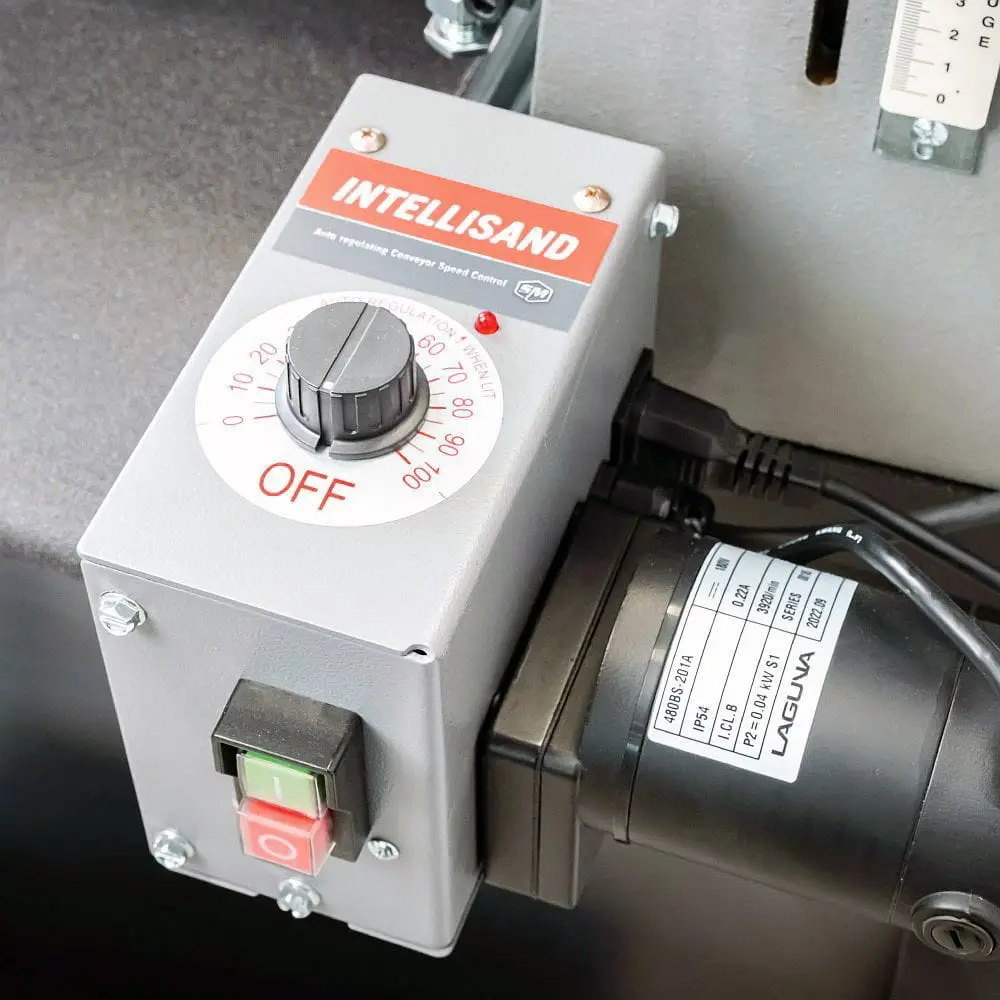

IntelliSand – automatyczne dopasowanie posuwu do obciążenia

Jednym z kluczowych systemów SuperMax 19-38 jest IntelliSand.

Podczas normalnej pracy użytkownik ustawia prędkość transportera odpowiednią dla wykonywanej operacji. Jeżeli obciążenie walca stanie się zbyt duże, IntelliSand automatycznie zmniejsza prędkość posuwu materiału. Po spadku obciążenia transporter wraca do wcześniej ustawionego tempa.

Ma to szczególne znaczenie, gdy:

• materiał ma zmienną gęstość,
• występuje nieregularny układ włókien,
• szlifowana jest większa powierzchnia,
• ustawiono większe zbieranie materiału,
• ścierniwo pracuje pod dużym obciążeniem.

System pomaga ograniczyć ryzyko przypalenia drewna, powstania głębokich śladów oraz przeciążenia maszyny.

Operator nadal kontroluje proces, ale maszyna automatycznie reaguje wtedy, gdy walec zaczyna pracować pod nadmiernym obciążeniem.

Płynna regulacja prędkości posuwu 0–3 m/min

Taśma transportowa posiada własny silnik 40 W, a jej prędkość można regulować płynnie w zakresie 0–3 m/min.

Daje to możliwość dopasowania posuwu do rodzaju wykonywanej pracy.

Przy szlifowaniu wykańczającym wolniejszy posuw sprawia, że walec wykonuje więcej obrotów na tej samej długości materiału, co pomaga uzyskać gładszą powierzchnię.

Szybszy posuw można wykorzystać przy lżejszym zbieraniu materiału lub podczas kolejnych przejść, gdy obciążenie walca jest mniejsze. Instrukcja SuperMax wskazuje również, że podczas szlifowania wykańczającego najczęściej najlepszy rezultat daje wolna lub umiarkowana prędkość transportera.

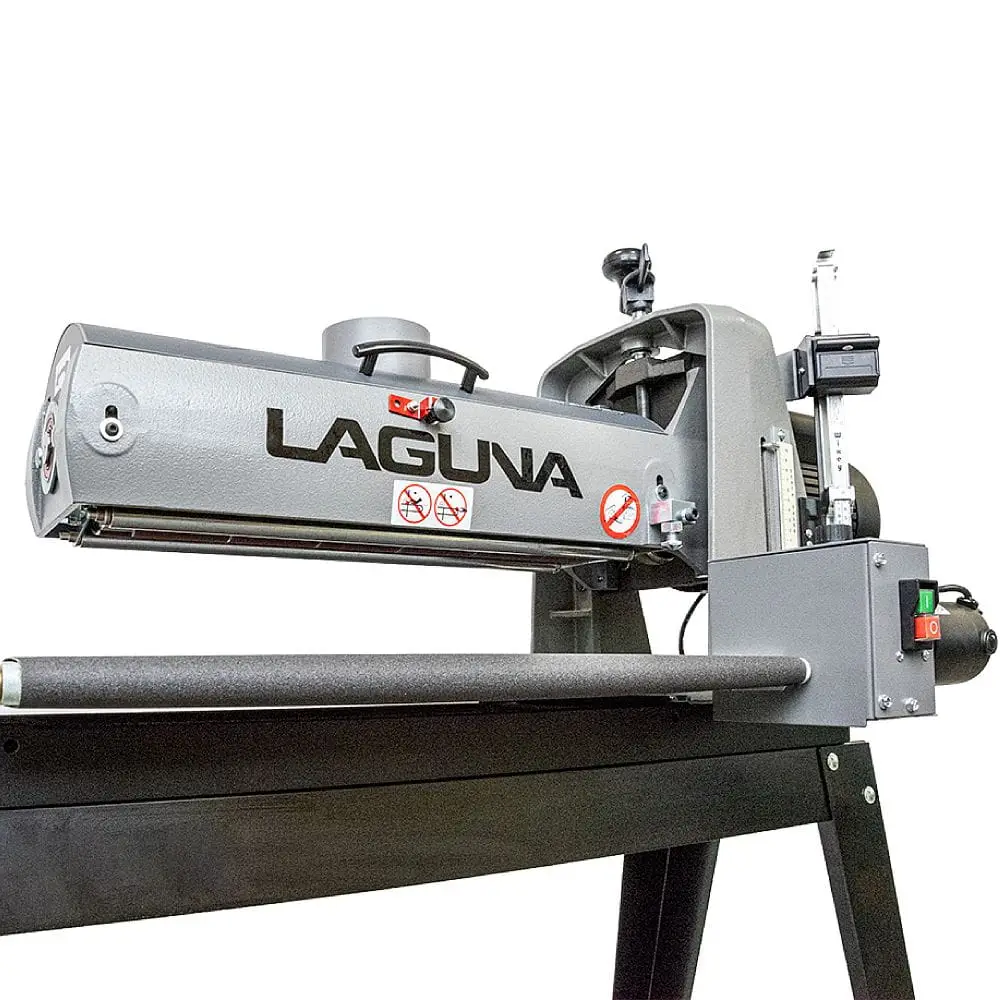

Precyzyjna regulacja wysokości walca

Wysokość agregatu szlifującego regulowana jest za pomocą dużej korby.

Konstrukcja mechanizmu wykorzystuje łożysko oporowe i rozwiązanie ograniczające luz regulacji, dzięki czemu ustawiona wysokość nie powinna samoczynnie zmieniać się pod wpływem pracy maszyny.

Ma to znaczenie podczas wykonywania kilku kolejnych przejść, kiedy ilość zbieranego materiału powinna być niewielka i powtarzalna.

Zamiast próbować zebrać dużą warstwę drewna podczas jednego przejścia, w szlifierce walcowej uzyskuje się najlepszy efekt poprzez stopniowe obniżanie walca i wykonywanie kolejnych przejść.

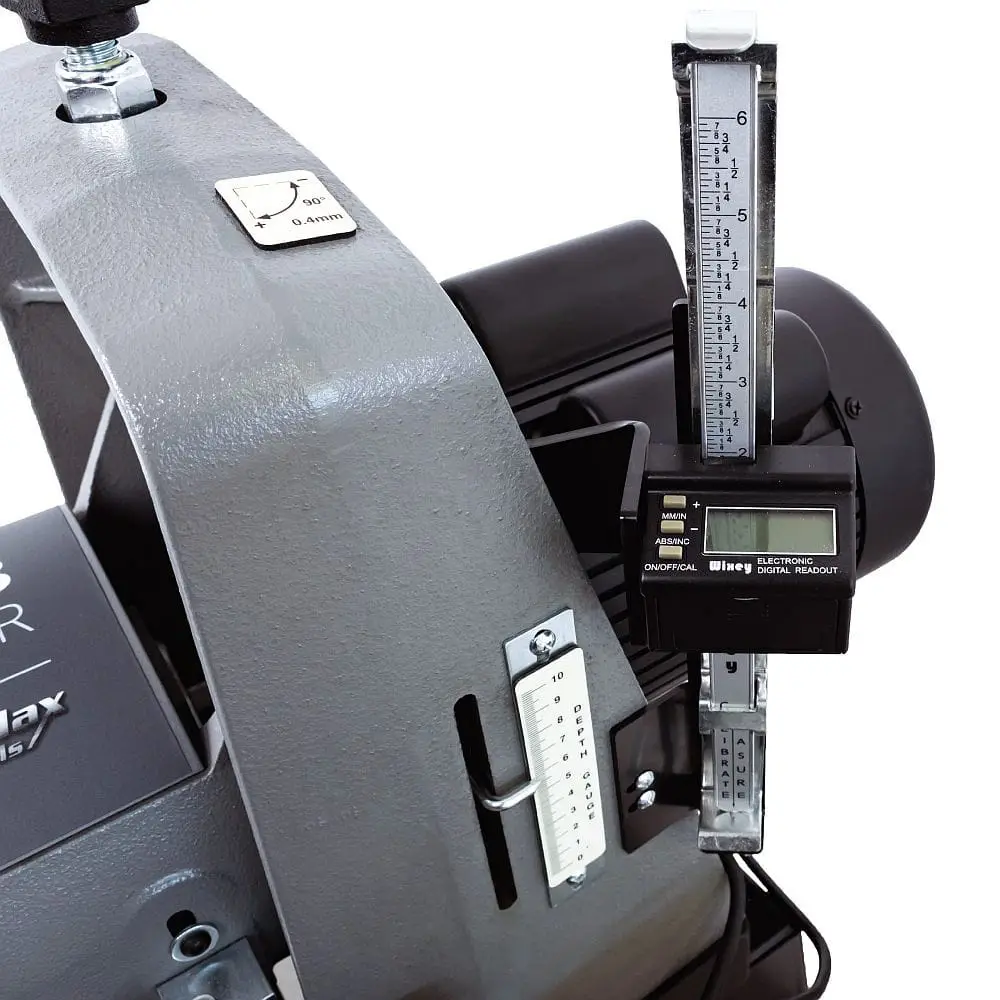

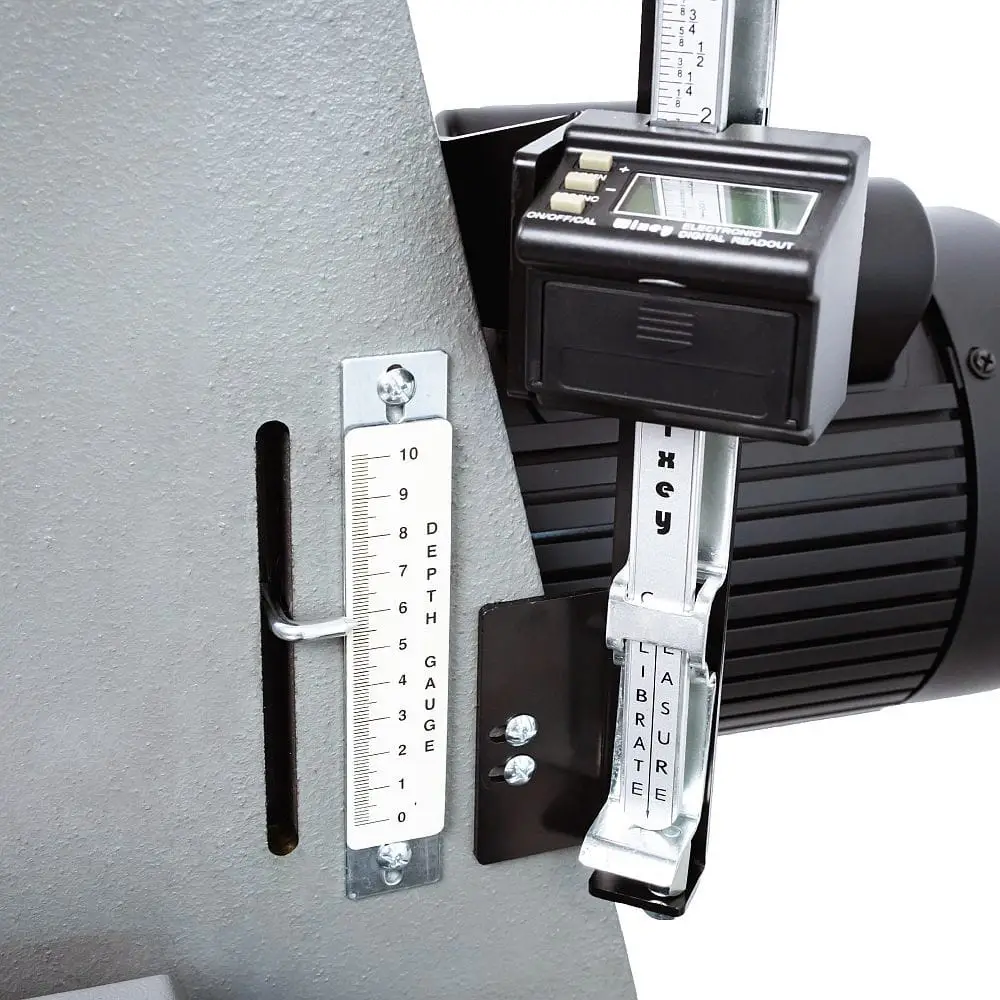

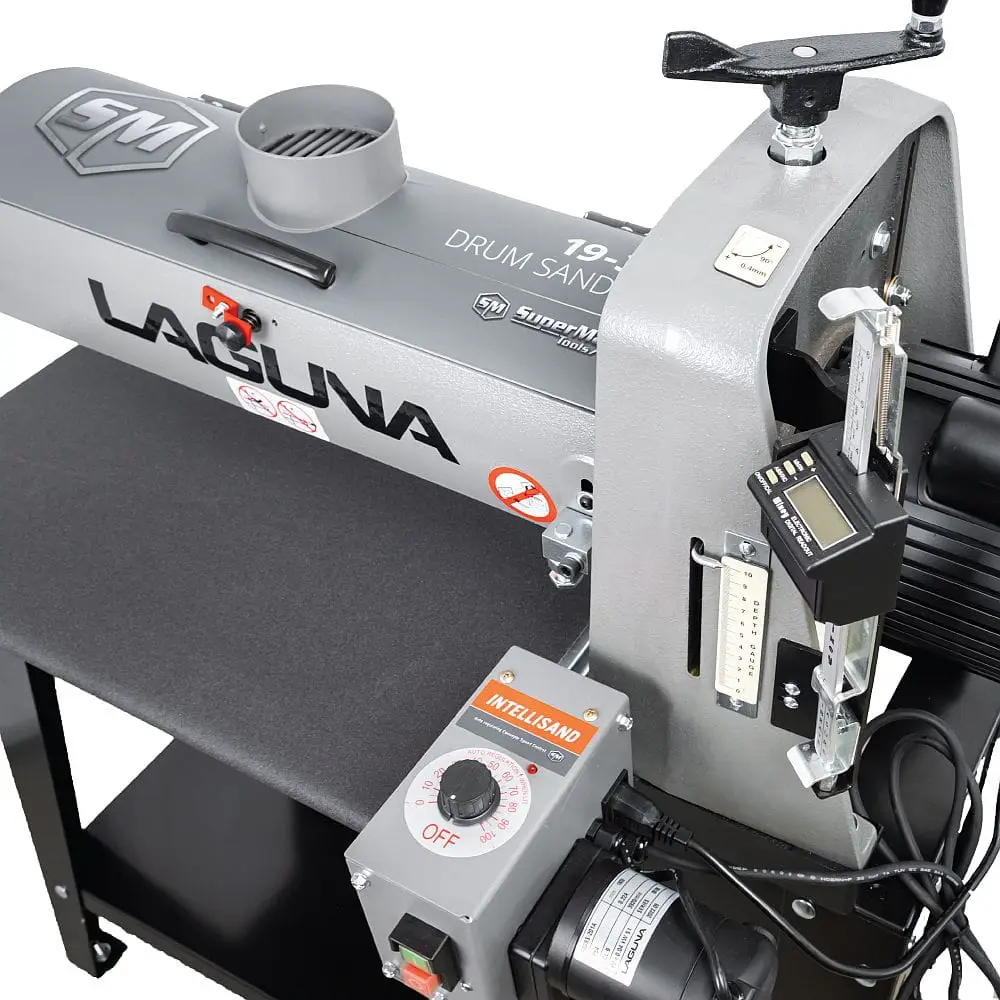

Cyfrowy odczyt wysokości – łatwiejsze ustawienie grubości

SuperMax 19-38 wyposażona jest w cyfrowy wskaźnik położenia agregatu, pozwalający kontrolować ustawienie wysokości z dokładnością do dziesiętnych części milimetra.

Pozwala to łatwiej:

• wrócić do wcześniejszego ustawienia,
• przygotowywać kilka elementów o podobnej grubości,
• kontrolować kolejne przejścia,
• ustawić bardzo niewielkie zbieranie materiału podczas szlifowania wykańczającego.

W połączeniu ze stabilnym mechanizmem regulacji wysokości jest to szczególnie przydatne przy produkcji powtarzalnych elementów.

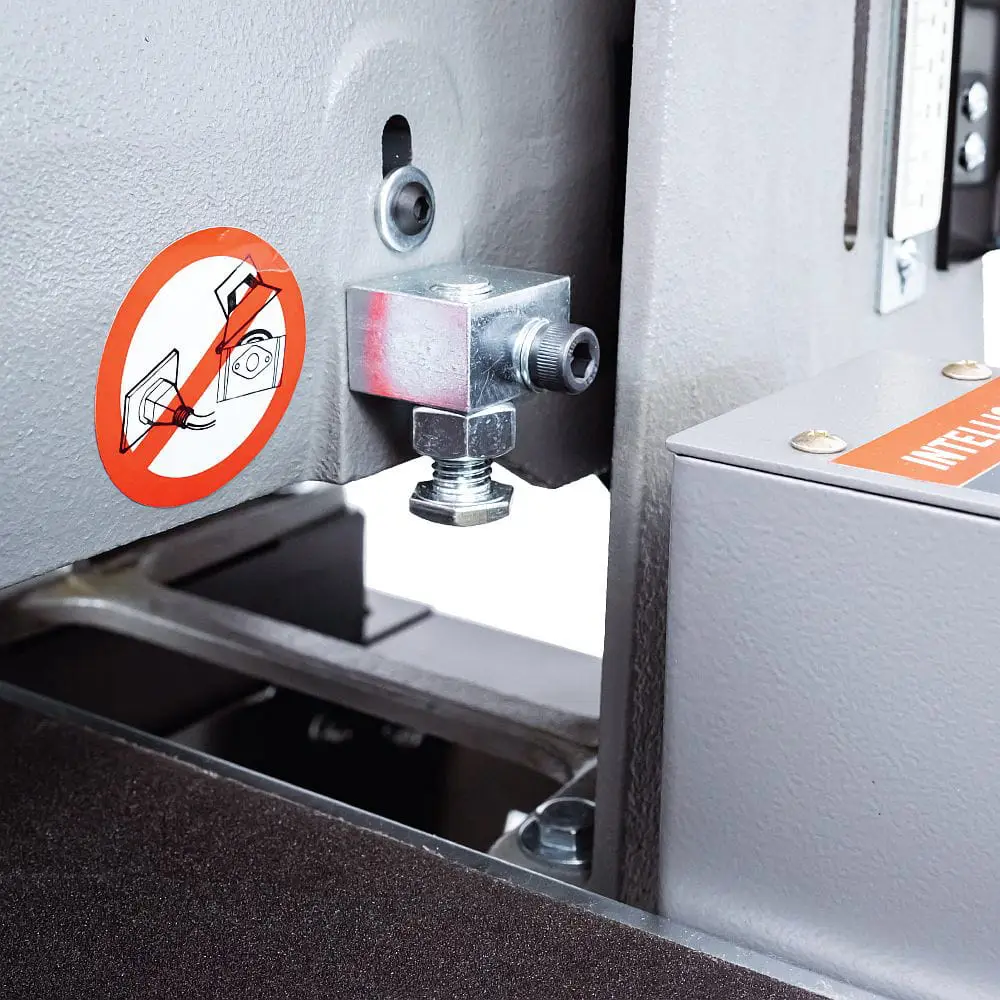

Precyzyjne ustawienie walca względem transportera

Aby element został przeszlifowany równomiernie na całej szerokości, oś walca musi być prawidłowo ustawiona względem powierzchni taśmy transportowej.

SuperMax 19-38 pozwala regulować równoległość stołu względem walca. Producent zaprojektował mechanizm tak, aby korekta ustawienia była możliwa bez skomplikowanego demontażu maszyny.

Ma to szczególne znaczenie przy szlifowaniu materiałów na pełnej szerokości oraz paneli obrabianych w dwóch przejściach.

Szeroka taśma transportowa 558 mm

Taśma posuwu ma szerokość 558 mm, a więc jest szersza od samego walca szlifującego.

Dodatkowa szerokość zapewnia lepsze podparcie również wtedy, gdy obrabiany element wystaje poza obszar walca podczas szlifowania w dwóch przejściach.

Powierzchnia transportera została dobrana tak, aby dobrze trzymała surowe drewno. Dzięki temu materiał jest prowadzony przez maszynę ze stabilną prędkością bez konieczności ręcznego przepychania go pod walcem.

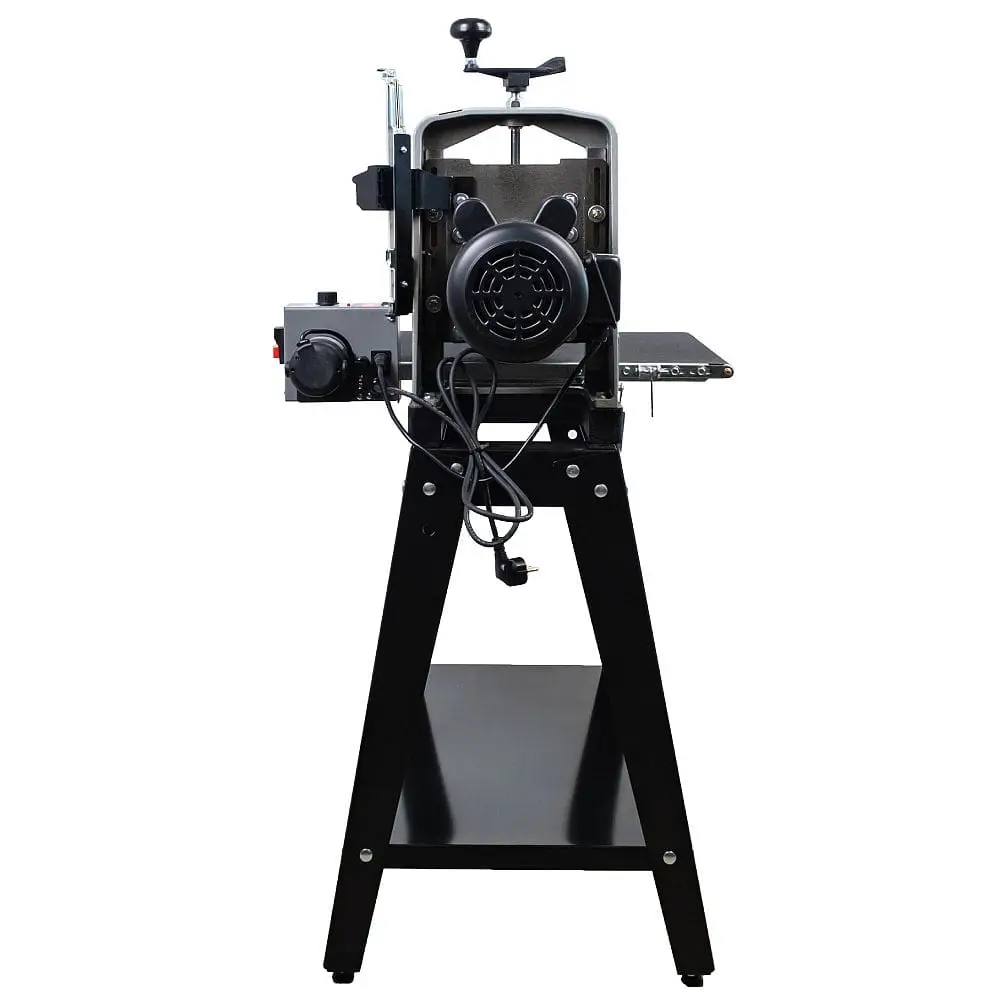

Silnik posuwu umieszczono z tyłu maszyny, dlatego transporter ciągnie materiał przez strefę szlifowania.

Sztywna prowadnica transportera – równa podstawa pod materiał

Pod taśmą transportową znajduje się precyzyjnie wykonane stalowe łoże wzmocnione czterema stalowymi profilami.

Dopuszczalne odchylenie płaskości wynosi poniżej 0,25 mm na całej szerokości maszyny.

Sztywna powierzchnia pod transporterem jest istotna, ponieważ podczas szlifowania materiał znajduje się pomiędzy taśmą a walcem. Uginający się stół mógłby powodować różnice w ilości zbieranego materiału.

Rolki dociskowe stabilizują obrabiany element

Przed i za walcem znajdują się rolki dociskające materiał do transportera.

Ich zadaniem jest utrzymanie elementu podczas przechodzenia przez strefę szlifowania i ograniczenie możliwości jego podnoszenia przez obracający się walec.

Wysokość oraz siłę docisku rolek można regulować.

Ma to znaczenie zwłaszcza przy:

• długich elementach,
• cienkich detalach,
• szlifowaniu kilku elementów jednocześnie,
• pracy z szerokimi klejonkami.

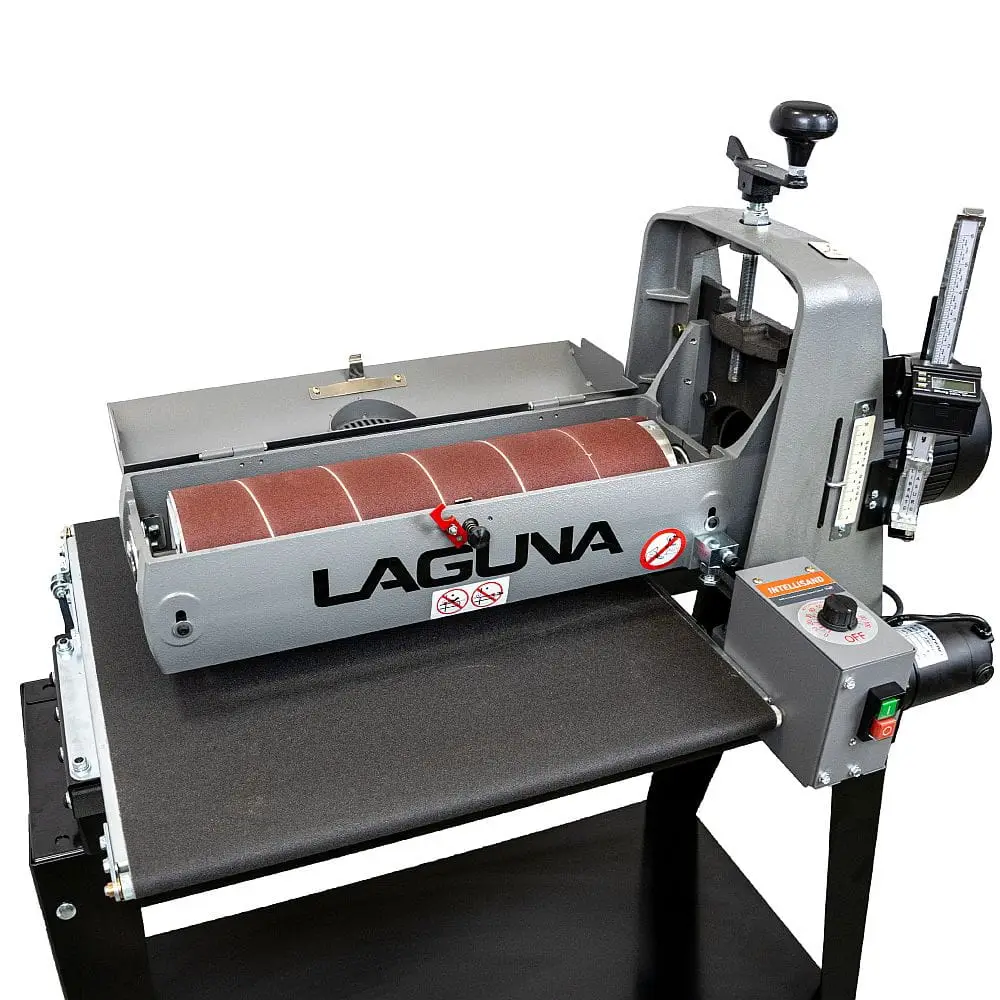

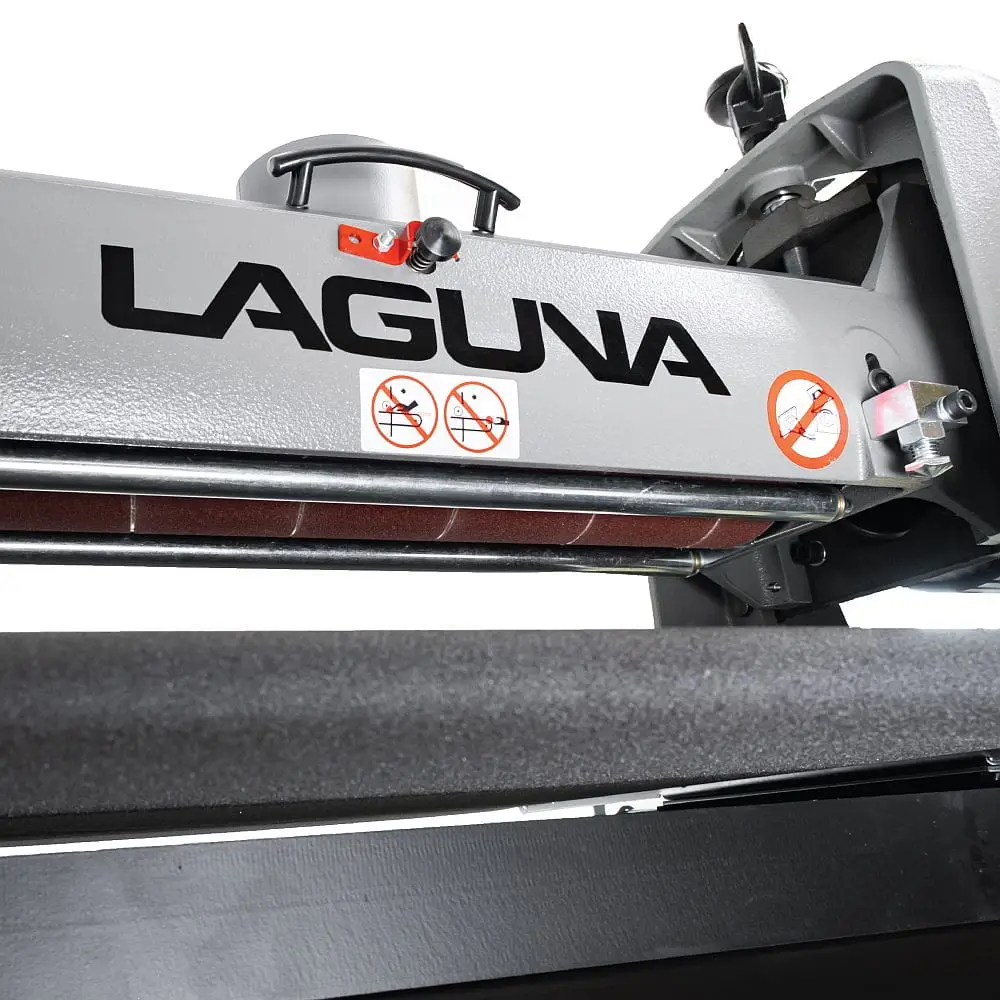

Walec Ø127 × 482 mm

Aluminiowy walec ma średnicę 127 mm i szerokość roboczą 482 mm. W europejskiej wersji oferowanej przez Laguna Polska pracuje z prędkością 1420 obr./min.

Konstrukcja walca umożliwia odprowadzanie ciepła powstającego podczas szlifowania. Ograniczenie przegrzewania pomaga chronić materiał przed przypaleniem i wydłuża czas efektywnego użytkowania ścierniwa.

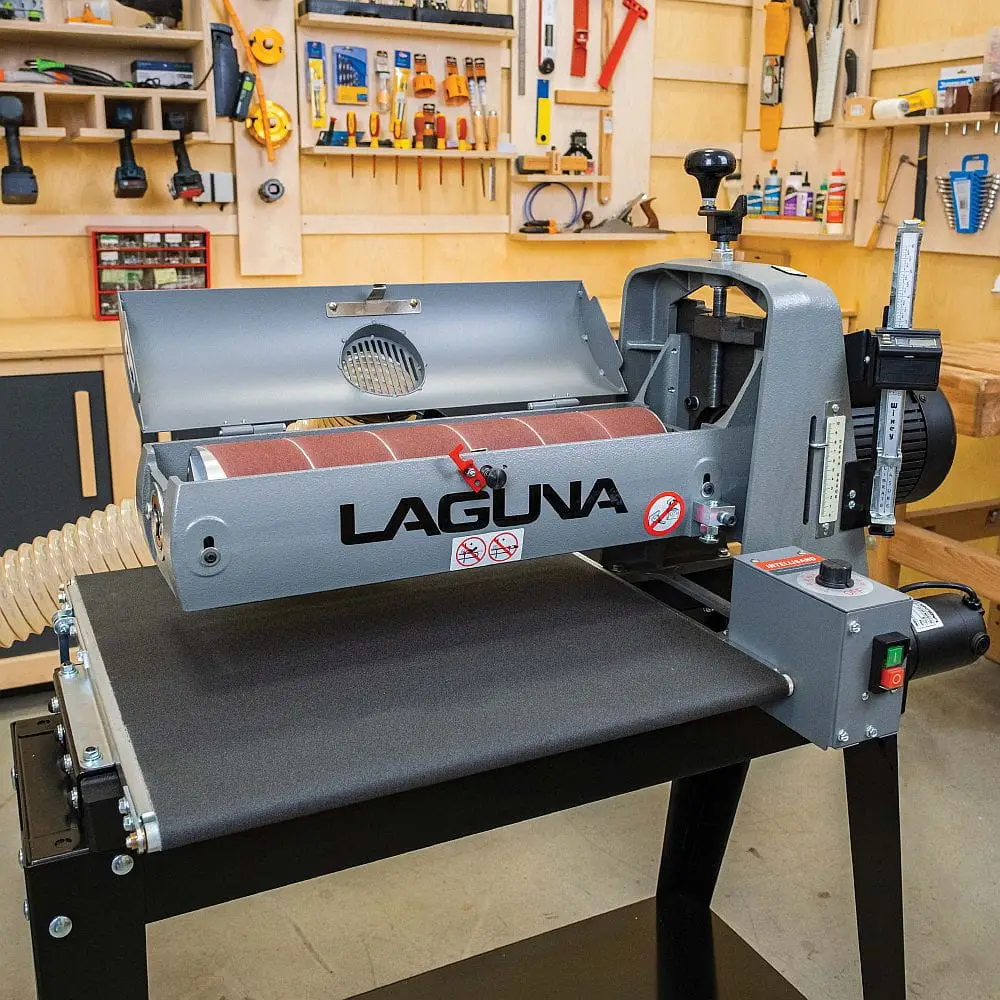

Szybka wymiana materiału ściernego bez specjalnych narzędzi

Na walcu stosuje się pas ścierny o szerokości 76 mm, nawijany spiralnie na jego powierzchnię.

SuperMax wykorzystuje system mocowania i napinania ścierniwa, który utrzymuje prawidłowe napięcie taśmy i ogranicza możliwość jej luzowania lub zachodzenia kolejnych zwojów na siebie.

Dostęp do uchwytów jest szeroki, dlatego zmiana granulacji nie wymaga specjalistycznych narzędzi.

Jest to istotne w praktyce, ponieważ możliwości szlifierki w dużym stopniu zależą właśnie od zastosowanego materiału ściernego.

Jak dobrać granulację taśmy do SuperMax 19-38?

Dobór ścierniwa powinien zależeć od ilości materiału, który ma zostać usunięty, oraz oczekiwanego efektu powierzchni.

Orientacyjnie:

• P24–P36 – intensywne szlifowanie i usuwanie dużej ilości materiału lub pozostałości kleju,
• P50–P60 – wyrównywanie i wstępne kalibrowanie powierzchni,
• P80 – lekkie wyrównywanie i usuwanie śladów po struganiu,
• P100–P120 – lekkie szlifowanie powierzchni,
• P150 – szlifowanie wykańczające,
• P180–P220 – końcowe szlifowanie bez istotnego zbierania materiału.

Maszyna dostarczana jest standardowo z taśmą ścierną P80.

Przy intensywnym zbieraniu materiału warto zastosować grubszą granulację zamiast próbować zwiększać nacisk drobnego ścierniwa.

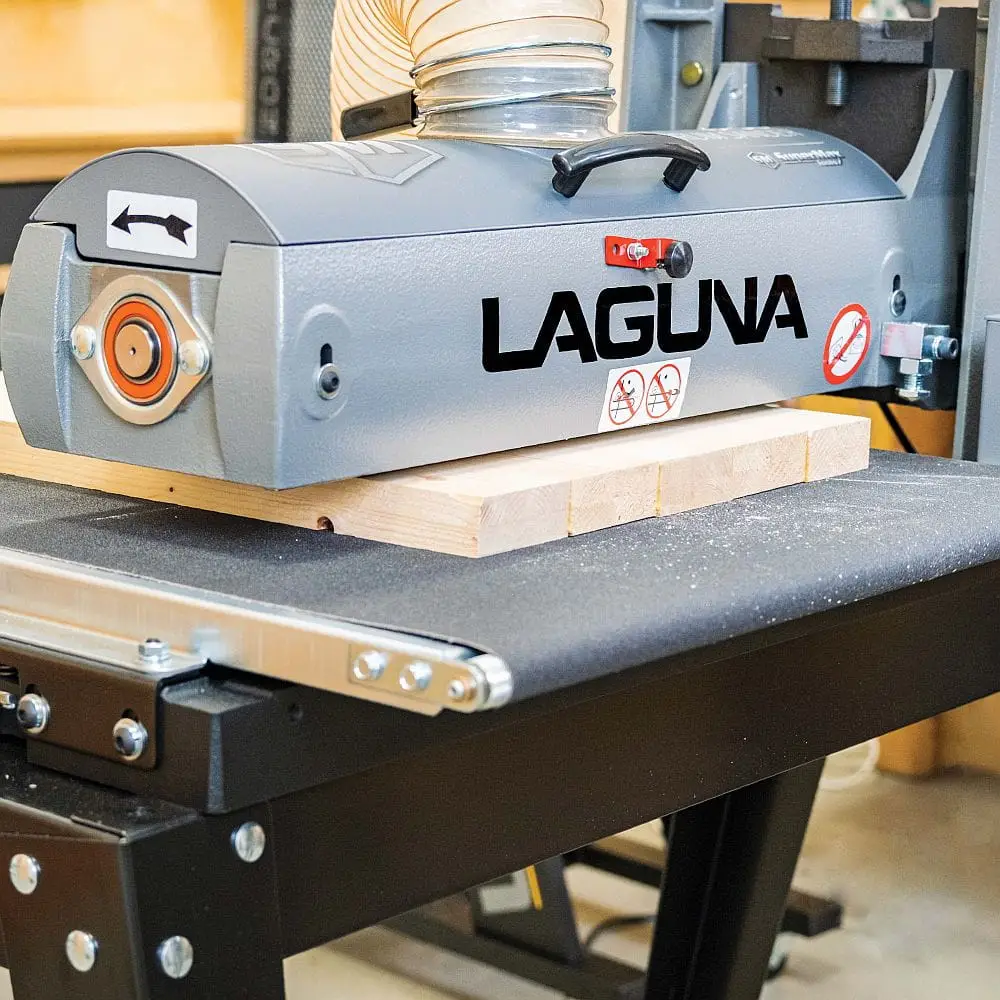

Szlifowanie klejonek i blatów

SuperMax 19-38 jest szczególnie przydatna przy wykonywaniu elementów klejonych.

Po sklejeniu desek mogą wystąpić niewielkie różnice wysokości poszczególnych lameli, pozostałości kleju lub ślady po wcześniejszej obróbce.

Szlifierka walcowa umożliwia wykonanie kolejnych kontrolowanych przejść przez całą powierzchnię. W przypadku elementów o szerokości większej niż 482 mm można wykorzystać możliwość pracy w dwóch przejściach.

Dzięki maksymalnej szerokości 965 mm maszyna może obrabiać nawet duże blaty stołów i szerokie panele.

Szlifowanie desek z trudnym przebiegiem włókien

Szlifierka walcowa nie wykorzystuje noży strugarskich, dlatego sposób obróbki różni się od grubościówki.

Ma to znaczenie przy materiale z:

• nieregularnym usłojeniem,
• sękami,
• zmiennym przebiegiem włókien,
• drewnie klejonym,
• elementach, których końcową powierzchnię trzeba przygotować bardzo równomiernie.

Materiał jest stopniowo ścierany, a nie skrawany nożami.

Nie oznacza to jednak, że SuperMax 19-38 zastępuje wyrówniarkę lub grubościówkę w każdej operacji. Jej mocną stroną jest precyzyjne szlifowanie i kalibrowanie powierzchni, a nie szybkie usuwanie bardzo dużej ilości materiału.

Czy SuperMax 19-38 może zastąpić grubościówkę?

Nie jest to bezpośredni zamiennik grubościówki.

Grubościówka zdejmuje materiał nożami i znacznie szybciej redukuje grubość deski. SuperMax wykorzystuje materiał ścierny, dlatego najlepiej sprawdza się przy:

• końcowym wyrównywaniu,
• usuwaniu niewielkich różnic grubości,
• przygotowaniu powierzchni po struganiu,
• szlifowaniu szerokich klejonek,
• elementach, których obróbka nożami może być problematyczna.

W praktycznym warsztacie obie maszyny mogą się więc uzupełniać.

Obróbka materiału od 0,8 do 100 mm grubości

Zakres grubości obrabianego materiału wynosi 0,8–100 mm.

Możliwość szlifowania cienkich elementów jest jedną z przewag szlifierki walcowej nad wieloma klasycznymi grubościówkami.

Pozwala obrabiać między innymi:

• cienkie listwy,
• elementy dekoracyjne,
• cienkie panele,
• niewielkie detale meblowe,

o ile mogą być bezpiecznie i stabilnie prowadzone przez transporter.

Szlifowanie kilku elementów jednocześnie

Na transporterze można umieścić kilka elementów w tym samym czasie, pod warunkiem że mają podobną grubość.

Najlepsze prowadzenie uzyskuje się przez rozłożenie ich na szerokości transportera tak, aby rolki dociskowe miały dobry kontakt z materiałem.

Może to przyspieszyć przygotowanie serii:

• listew,
• frontów,
• elementów ram,
• krótszych komponentów meblowych.

Szlifowanie zgodnie z kierunkiem włókien

Podczas wstępnego szlifowania element można wprowadzać pod niewielkim kątem względem walca. Może to poprawić szybkość usuwania materiału i ograniczyć zapychanie ścierniwa.

Przejście wykańczające powinno być jednak wykonywane zgodnie z przebiegiem włókien drewna, aby uzyskać możliwie równomierny rysunek po szlifowaniu.

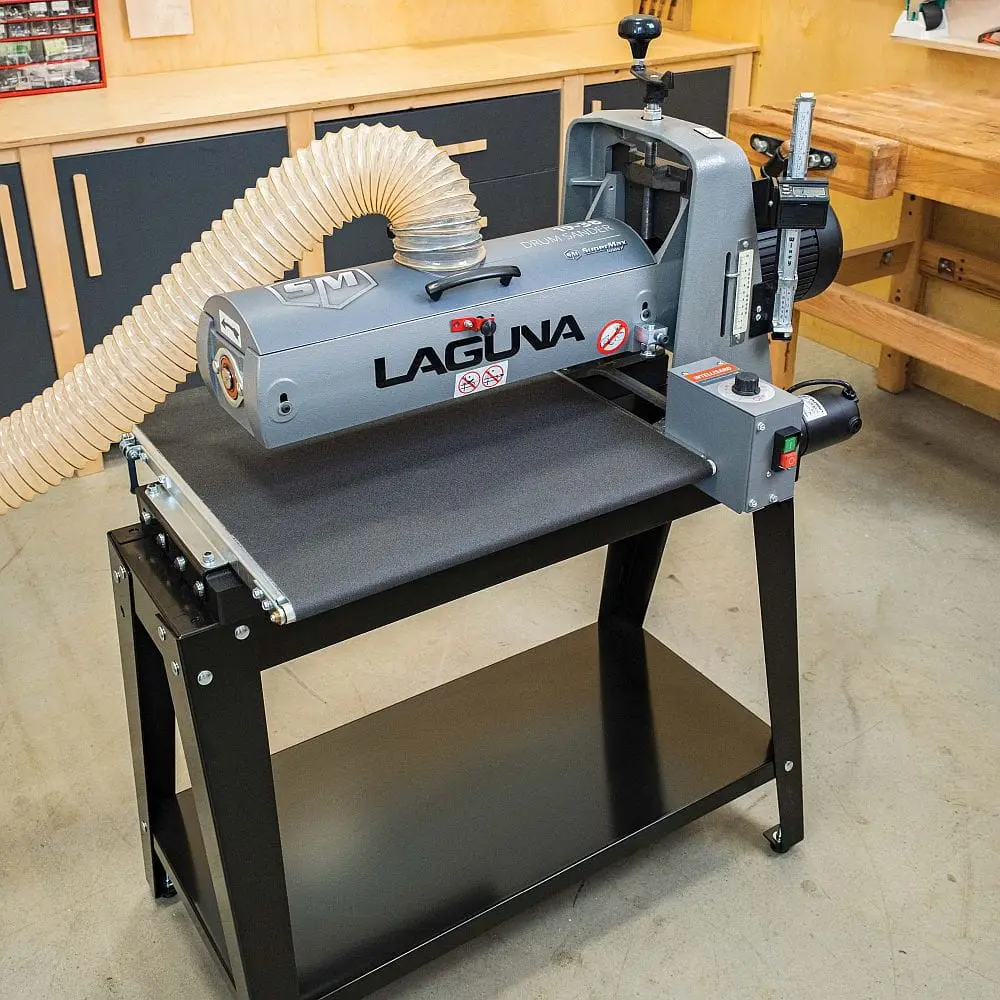

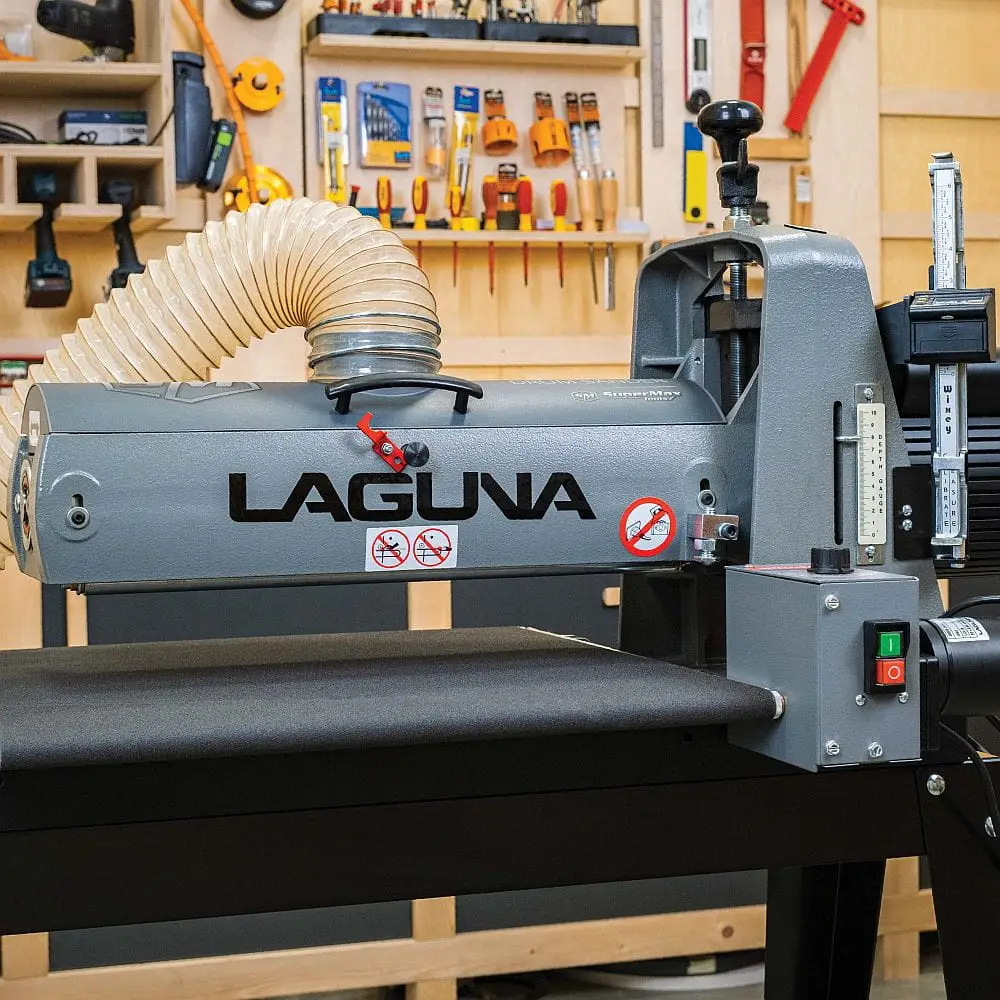

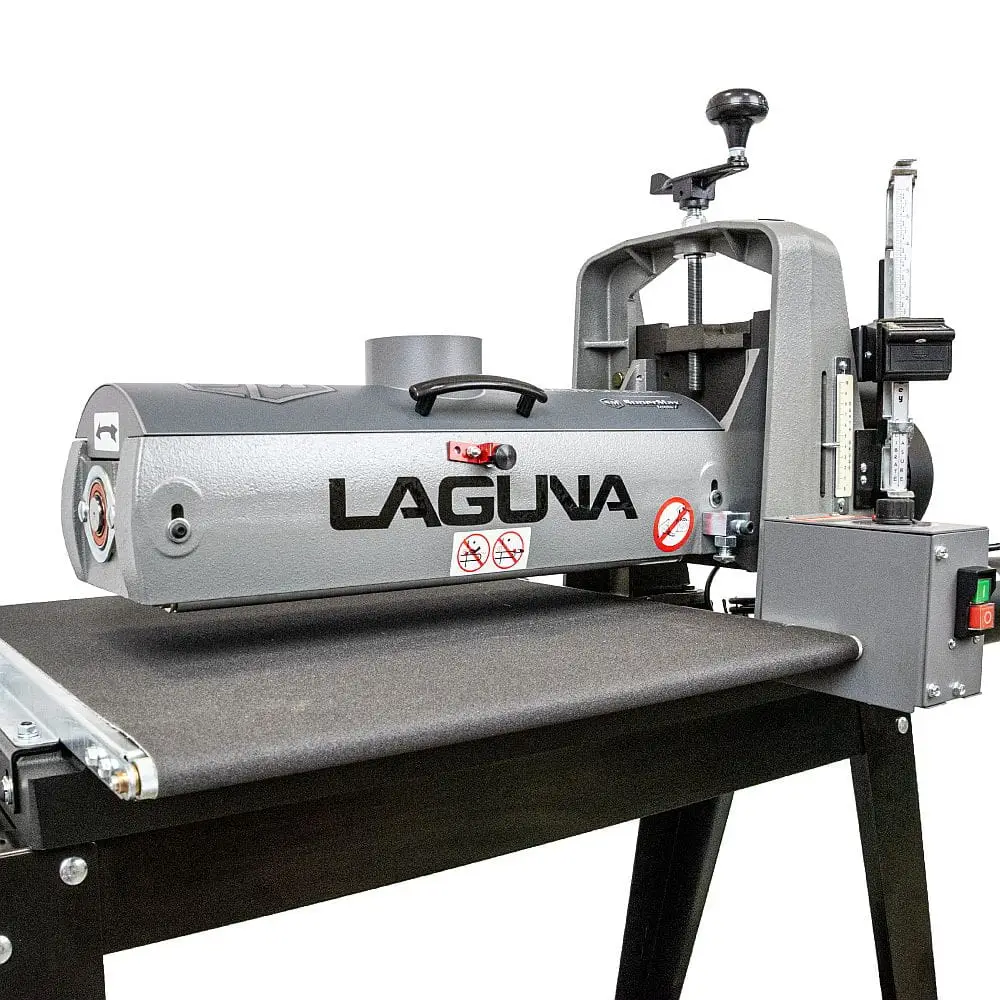

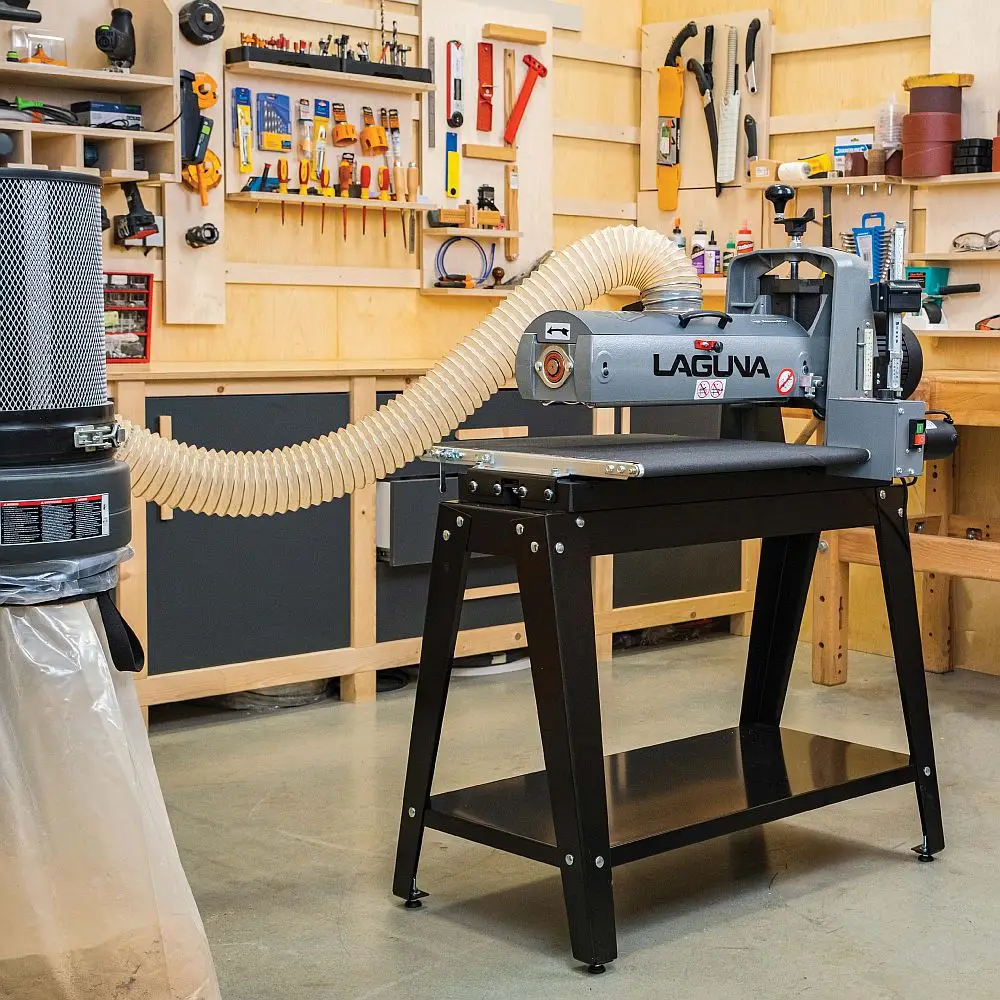

Skuteczny odciąg pyłu jest niezbędny

Szlifowanie generuje dużą ilość drobnego pyłu, dlatego SuperMax 19-38 musi pracować z odpowiednim urządzeniem odciągowym.

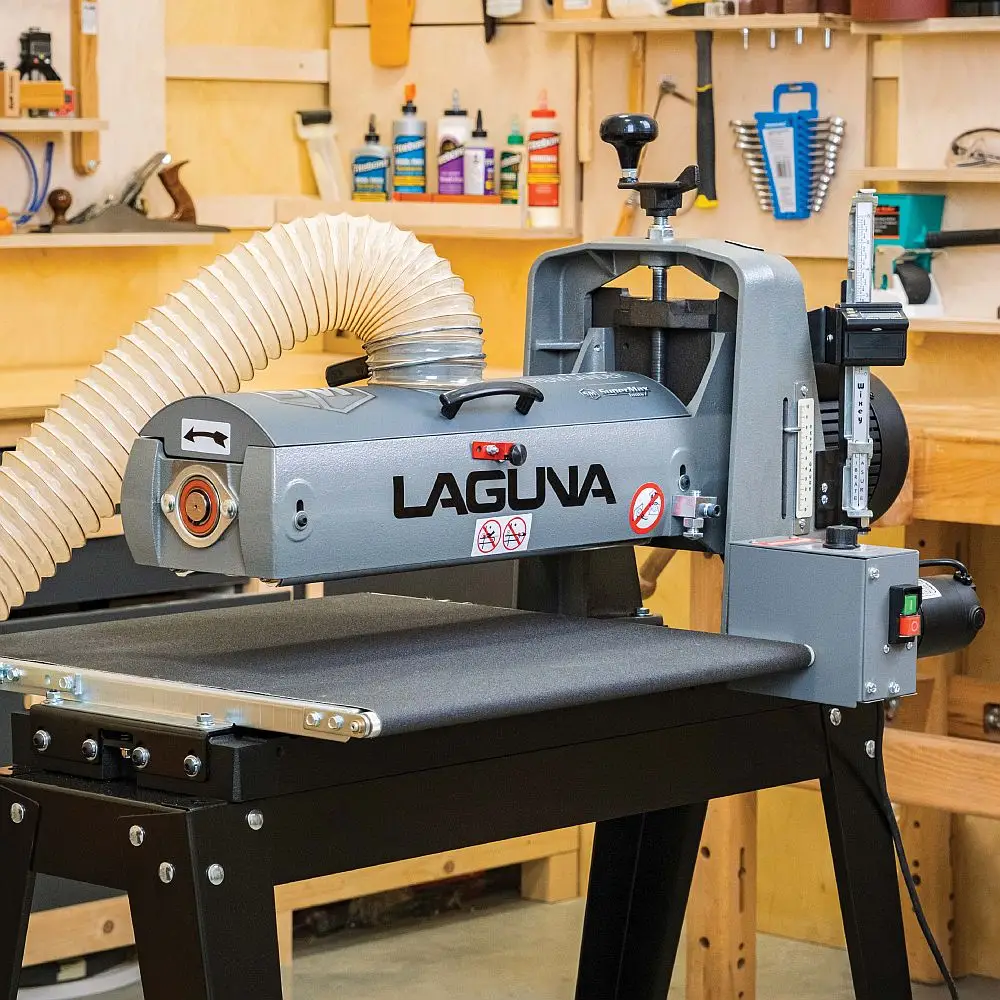

Maszyna posiada króciec odciągowy Ø100 mm, umieszczony na osłonie walca. Minimalny wymagany przepływ dla wersji europejskiej podano jako 1000 m³/h.

Kształt metalowej osłony został dopasowany do walca tak, aby strumień powietrza skutecznie odbierał pył bezpośrednio ze strefy szlifowania.

Dobrze działający odciąg:

• ogranicza gromadzenie pyłu wewnątrz maszyny,
• zmniejsza zapychanie materiału ściernego,
• poprawia warunki pracy,
• pomaga uzyskać czystszą powierzchnię obrabianego elementu.

Do szlifierki należy podłączyć odciąg przed rozpoczęciem pracy.

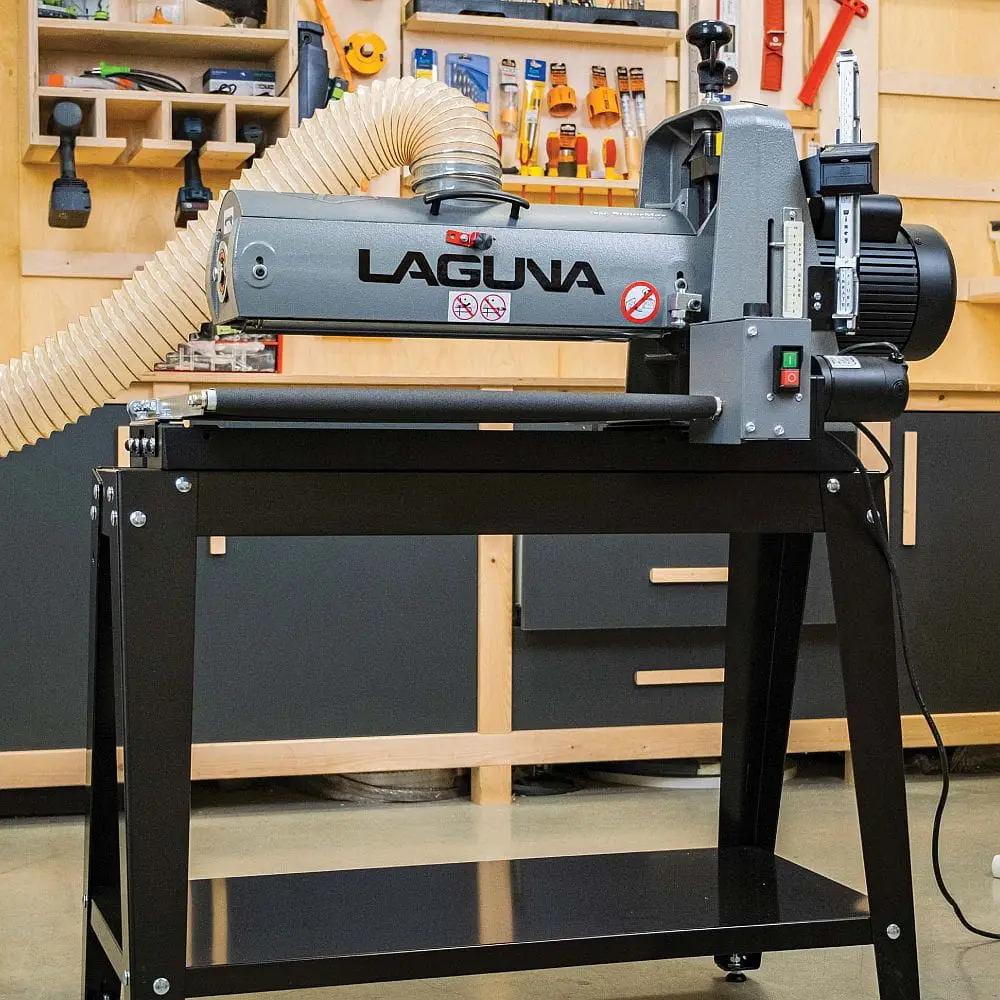

Stabilna konstrukcja do pracy warsztatowej

SuperMax 19-38 została zbudowana z wykorzystaniem ciężkich elementów żeliwnych i stalowej podstawy. Masa kompletnej europejskiej wersji wynosi około 118 kg.

Duża masa i sztywność konstrukcji pomagają ograniczyć drgania oraz utrzymać właściwe ustawienie agregatu względem transportera.

Maszyna dostarczana jest wraz z podstawą, dlatego po prawidłowym zmontowaniu tworzy kompletne stacjonarne stanowisko szlifierskie.

Dla kogo jest LAGUNA SuperMax 19-38?

SuperMax 19-38 będzie odpowiednia przede wszystkim dla:

• profesjonalnych stolarni,
• pracowni wykonujących meble z litego drewna,
• producentów blatów i klejonek,
• zakładów wykonujących stoły i fronty,
• pracowni rzemieślniczych,
• producentów elementów drewnianych w krótkich seriach,
• wymagających użytkowników prywatnych.

Największą korzyść z maszyny uzyska użytkownik, który regularnie szlifuje większe płaskie powierzchnie i chce ograniczyć czas spędzany przy ręcznej szlifierce mimośrodowej.

Kompaktowa alternatywa dla większej szlifierki szerokotaśmowej

Pełnowymiarowa przemysłowa szlifierka szerokotaśmowa wymaga dużo miejsca, odpowiedniej instalacji odciągowej i znacznie większej inwestycji.

Otwarta konstrukcja SuperMax 19-38 pozwala uzyskać 965 mm maksymalnej szerokości szlifowania przy walcu o długości zaledwie 482 mm.

Dzięki temu w niewielkim lub średnim warsztacie można obrabiać elementy odpowiadające szerokością dużym blatom bez zajmowania przestrzeni potrzebnej dla przemysłowej szlifierki szerokotaśmowej.

Wyposażenie dodatkowe i materiały eksploatacyjne

Do SuperMax 19-38 można dobrać między innymi:

• rolki materiału ściernego o szerokości 76 mm,
• różne granulacje materiału ściernego,
• dodatkowe składane stoły wejściowy i wyjściowy,
• zestaw kół jezdnych,
• nową taśmę transportową,
• blok do oczyszczania materiałów ściernych,
• dodatkowe podpory rolkowe lub kulkowe.

Składane stoły są szczególnie przydatne podczas szlifowania długich desek i blatów, ponieważ zwiększają powierzchnię podparcia materiału przed i za walcem. Producent wskazuje je jako opcjonalne wyposażenie modelu 19-38.

Najważniejsze zalety LAGUNA SuperMax 19-38

• Szerokość robocza 482 mm w jednym przejściu umożliwia wygodne szlifowanie szerokich desek, frontów i elementów meblowych.
• Maksymalna szerokość aż 965 mm w dwóch przejściach pozwala obrabiać duże klejonki i blaty bez przemysłowej szlifierki szerokotaśmowej.
• Technologia IntelliSand automatycznie zmniejsza prędkość posuwu przy przeciążeniu, ograniczając ryzyko przypalenia i powstawania głębokich śladów.
• Płynny posuw 0–3 m/min pozwala dopasować tempo pracy do granulacji ścierniwa i oczekiwanej jakości powierzchni.
• Cyfrowy odczyt wysokości ułatwia precyzyjne ustawianie i powtarzanie parametrów obróbki.
• Fast Lever upraszcza przejście między szlifowaniem standardowym a obróbką paneli szerszych od walca.
• Szeroki transporter 558 mm stabilnie podtrzymuje również elementy obrabiane w dwóch przejściach.
• Zakres grubości 0,8–100 mm pozwala pracować zarówno z cienkimi detalami, jak i grubymi elementami drewnianymi.
• System szybkiego mocowania ścierniwa upraszcza zmianę granulacji i prawidłowe napinanie pasa na walcu.
• Samochłodzący walec pomaga ograniczyć przegrzewanie i przedłużyć żywotność materiału ściernego.
• Regulowane rolki dociskowe stabilizują materiał podczas przechodzenia pod walcem.
• Króciec odciągowy Ø100 mm umożliwia skuteczne odbieranie pyłu ze strefy szlifowania.
• Podstawa w wyposażeniu standardowym pozwala stworzyć kompletne stacjonarne stanowisko robocze.

FAQ

Jak szeroki element można szlifować na LAGUNA SuperMax 19-38?

Podczas jednego przejścia maksymalna szerokość wynosi 482 mm. Dzięki otwartej konstrukcji materiał można odwrócić i wykonać drugie przejście, zwiększając maksymalną szerokość do 965 mm.

Czy SuperMax 19-38 nadaje się do szlifowania blatów?

Tak. Możliwość obróbki materiału do 965 mm szerokości sprawia, że maszyna bardzo dobrze nadaje się do szlifowania klejonych blatów, paneli stołowych i szerokich elementów meblowych.

Czym jest system IntelliSand?

IntelliSand kontroluje obciążenie szlifierki. Gdy jest ono zbyt duże, system automatycznie zmniejsza prędkość taśmy transportowej. Po zmniejszeniu obciążenia posuw wraca do wartości ustawionej przez operatora. Pomaga to ograniczyć przypalenia, wyżłobienia i przeciążenie maszyny.

Czy szlifierka walcowa zastępuje grubościówkę?

Nie w każdym zastosowaniu. Grubościówka znacznie szybciej usuwa duże ilości materiału za pomocą noży. SuperMax 19-38 jest natomiast bardzo dobrym rozwiązaniem do precyzyjnego kalibrowania, usuwania śladów po struganiu, szlifowania klejonek oraz przygotowywania powierzchni do dalszej obróbki.

Jaka jest minimalna i maksymalna grubość materiału?

Europejska wersja SuperMax 19-38 umożliwia szlifowanie elementów o grubości od 0,8 do 100 mm.

Jaką taśmę ścierną stosuje się w SuperMax 19-38?

Na walcu stosowana jest taśma ścierna o szerokości 76 mm, nawijana spiralnie. Granulację należy dobierać do rodzaju pracy – od agresywnego wyrównywania powierzchni po końcowe szlifowanie.

Jaka granulacja znajduje się w zestawie?

Maszyna dostarczana jest standardowo z materiałem ściernym P80.

Czy można regulować prędkość posuwu?

Tak. Prędkość taśmy transportowej można płynnie ustawiać w zakresie 0–3 m/min. Pozwala to dopasować tempo pracy do rodzaju drewna, granulacji ścierniwa i ilości zbieranego materiału.

Jaki odciąg jest potrzebny do SuperMax 19-38?

Maszyna posiada króciec Ø100 mm, a dla europejskiej wersji Laguna Polska podaje minimalną wymaganą wydajność odciągu 1000 m³/h. Podczas pracy odciąg powinien być zawsze podłączony.

Czy można szlifować kilka elementów jednocześnie?

Tak, jeśli mają zbliżoną grubość. Elementy najlepiej rozłożyć na szerokości transportera tak, aby rolki dociskowe prawidłowo utrzymywały każdy z nich.

Czy SuperMax 19-38 wymaga zasilania 400 V?

Nie. Oferowana przez Laguna Polska wersja wyposażona jest w silnik 1350 W i zasilanie 230 V, dlatego nie wymaga instalacji trójfazowej 400 V.

Wyposażenie standardowe

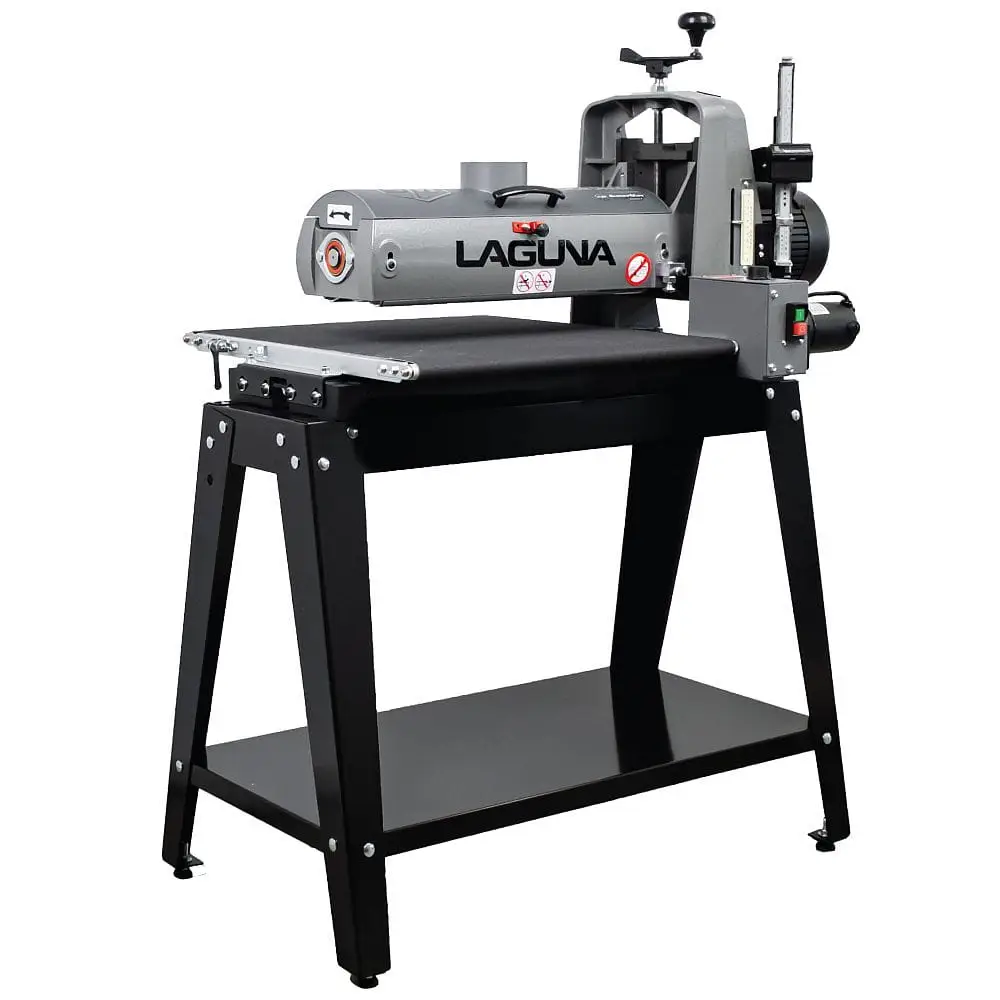

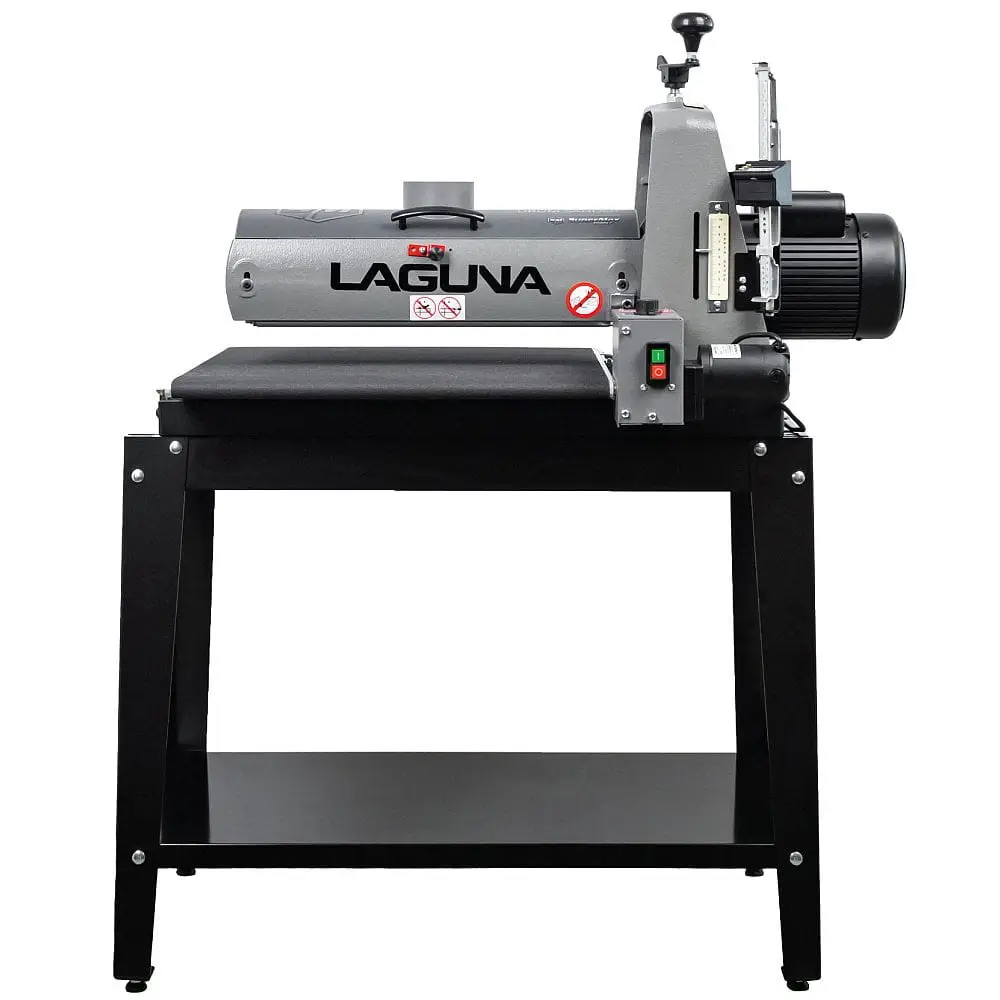

• szlifierka walcowa LAGUNA SuperMax 19-38,
• stalowa podstawa,
• taśma transportowa,
• taśma ścierna P80 na walec,
• cyfrowy wskaźnik ustawienia wysokości.

Dane techniczne

• Model: LAGUNA SuperMax 19-38
• Kod produktu: 151-1938
• Typ: szlifierka walcowa do drewna z automatycznym posuwem
• Zalecane zastosowanie: profesjonalne
• Zasilanie: 230 V
• Moc silnika głównego: 1350 W
• Silnik taśmy posuwu: 40 W
• Prędkość obrotowa walca: 1420 obr./min
• Prędkość posuwu: 0–3 m/min
• Szerokość szlifowania w jednym przejściu: 482 mm
• Maksymalna szerokość szlifowania w dwóch przejściach: 965 mm
• Minimalna grubość materiału: 0,8 mm
• Maksymalna grubość materiału: 100 mm
• Wymiary walca: Ø127 × 482 mm
• Szerokość materiału ściernego: 76 mm
• Szerokość taśmy transportowej: 558 mm
• Regulacja prędkości posuwu: płynna
• Automatyczna regulacja posuwu pod obciążeniem: IntelliSand
• Odczyt wysokości: cyfrowy
• Króciec odciągowy: Ø100 mm
• Minimalna wymagana wydajność odciągu: 1000 m³/h
• Wymiary maszyny (dł. × szer. × wys.): 1090 × 670 × 1290 mm
• Masa: 118 kg
• Wymiary opakowania: 1150 × 1150 × 815 mm
• Masa z opakowaniem: 130 kg.
