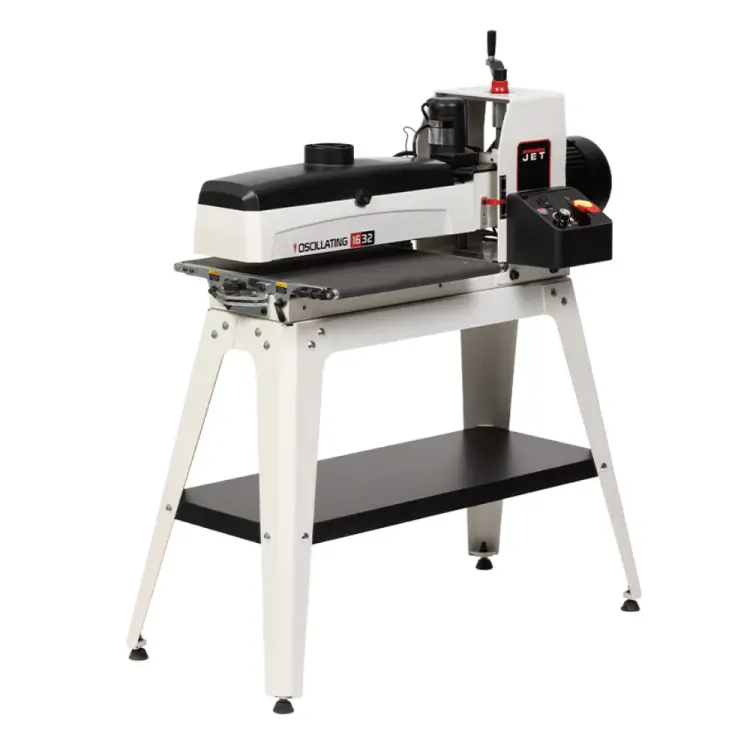

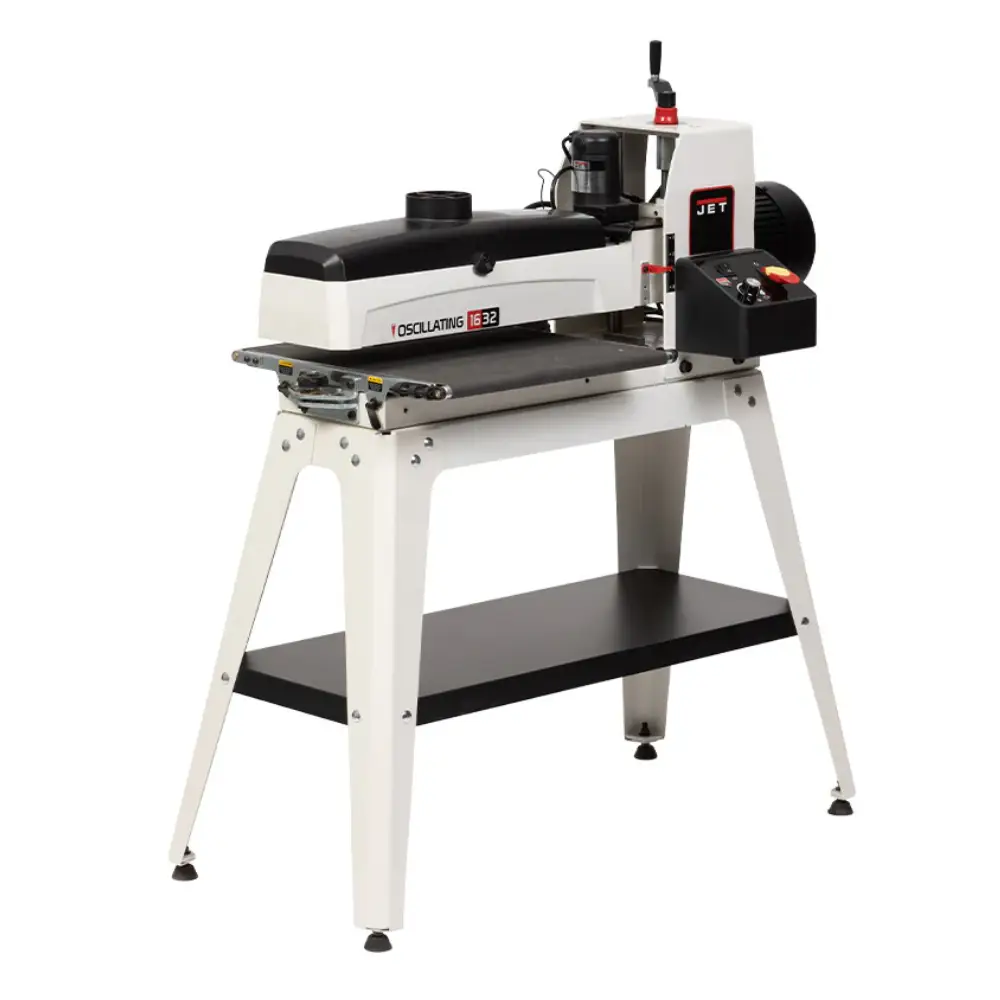

Precyzyjne szlifowanie dużych, płaskich elementów

JET JWDS-1632OSC-M została zaprojektowana do wyrównywania grubości i wykańczania powierzchni desek, listew, blatów, frontów meblowych, klejonych płyt oraz innych płaskich elementów stolarskich.

Maszyna umożliwia uzyskanie równomiernej powierzchni na całej szerokości materiału bez konieczności prowadzenia ręcznej szlifierki. Automatyczny posuw zapewnia stałe tempo przejścia, co ogranicza ryzyko miejscowego przeszlifowania, powstawania zagłębień i nierównomiernego wykończenia.

JET JWDS-1632OSC-M sprawdzi się zarówno podczas wstępnego usuwania śladów po struganiu i klejeniu, jak i podczas dokładnego przygotowywania drewna przed lakierowaniem, olejowaniem, woskowaniem lub bejcowaniem.

Zastosowanie szlifierki JET JWDS-1632OSC-M

Maszyna może być wykorzystywana do:

– wyrównywania grubości desek i listew,

– szlifowania blatów oraz klejonych płyt drewnianych,

– przygotowywania frontów i elementów meblowych,

– usuwania śladów pozostawionych przez noże strugarskie,

– czyszczenia powierzchni po klejeniu,

– szlifowania elementów ramowych i drzwi kasetonowych,

– obróbki drewna o dekoracyjnym lub nieregularnym układzie włókien,

– przygotowywania powierzchni przed nałożeniem materiałów wykończeniowych,

– wykonywania powtarzalnych elementów o jednakowej grubości,

– dokładnego szlifowania materiałów, których obróbka na grubościówce mogłaby powodować wyrywanie włókien.

Jak działa szlifierka bębnowa?

Materiał układa się na taśmie posuwowej, która automatycznie przeprowadza go pod obracającym się bębnem. Na powierzchni bębna zamontowany jest spiralnie nawinięty pas materiału ściernego.

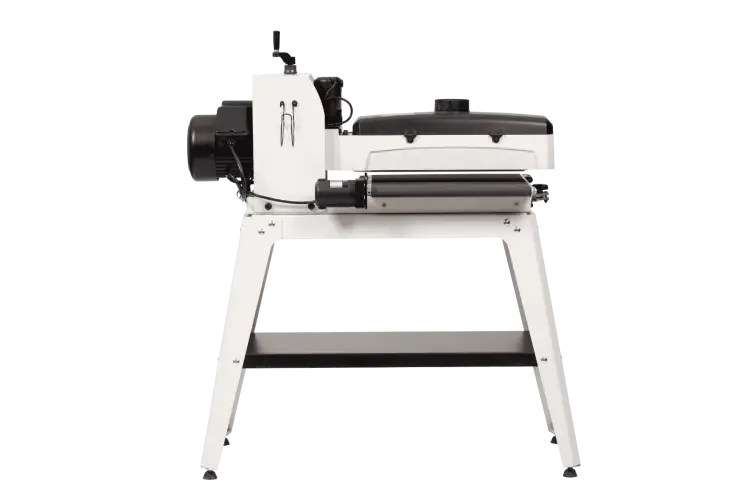

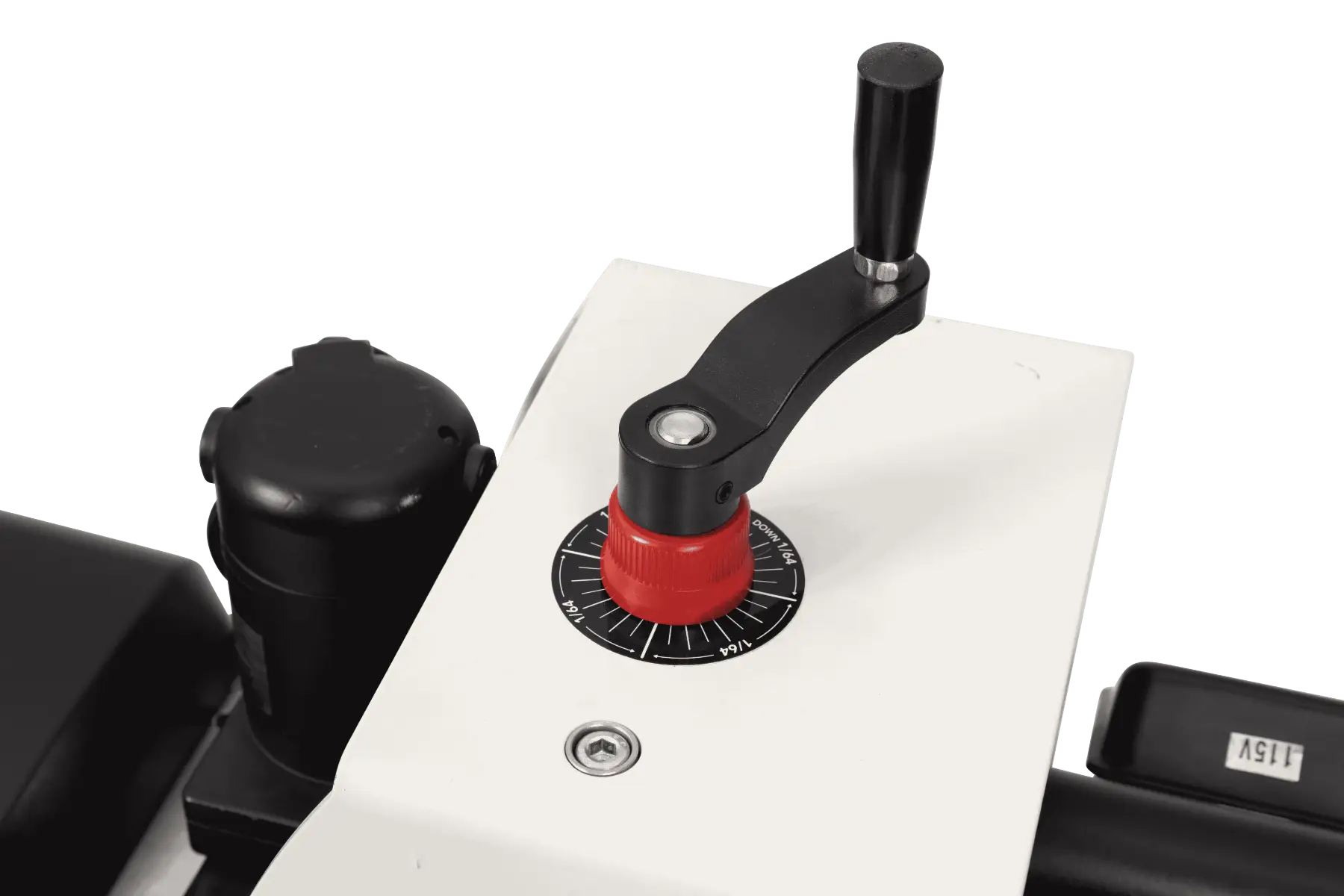

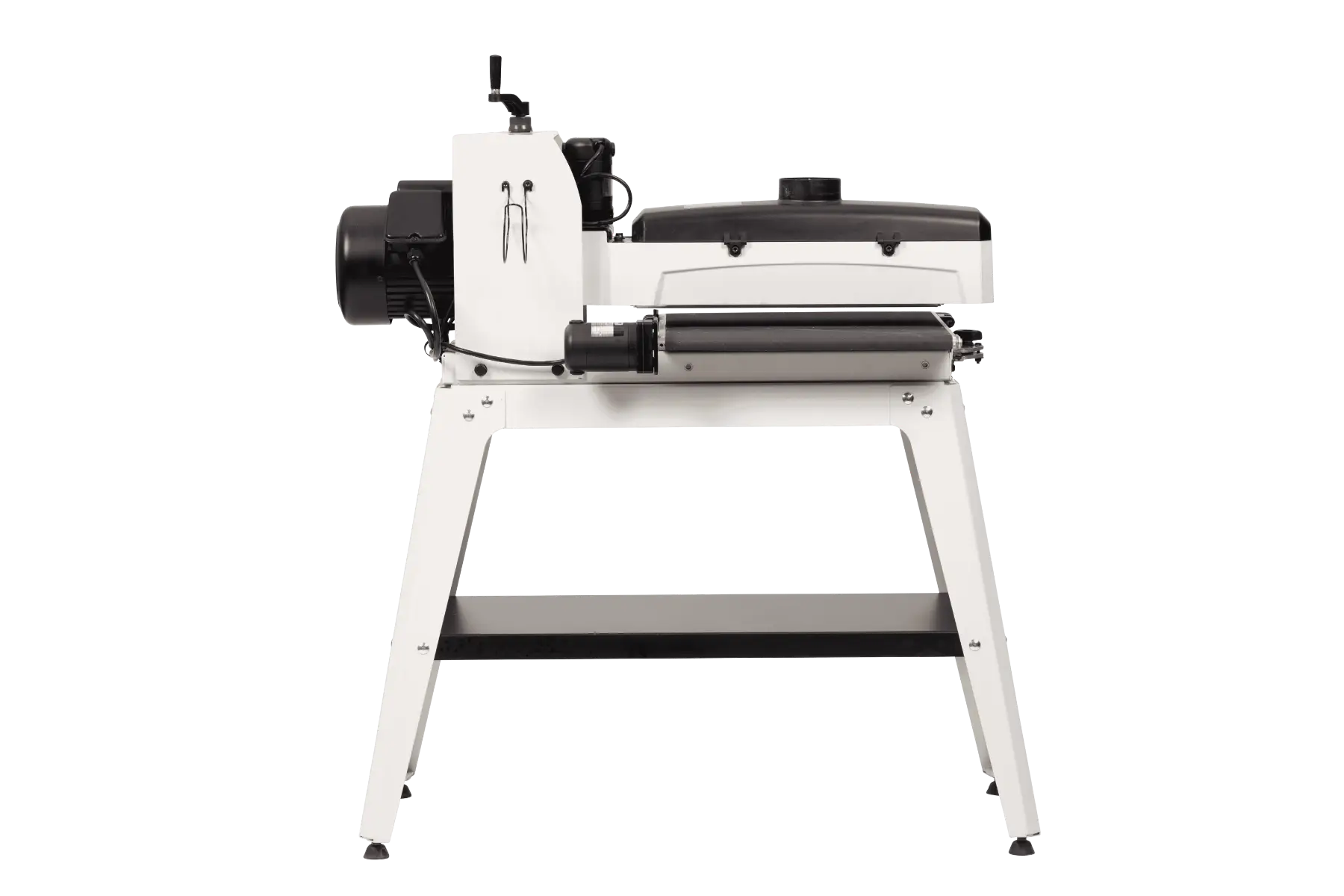

Wysokość bębna ustawia się korbą odpowiednio do grubości elementu i planowanego zbioru. Jeden pełny obrót korby zmienia jego położenie o 1,6 mm, co pozwala stopniowo i powtarzalnie ustawiać głębokość szlifowania.

Ilość usuwanego materiału zależy od:

– granulacji zastosowanej taśmy,

– twardości i gatunku drewna,

– szerokości obrabianego elementu,

– ustawionej prędkości posuwu,

– nacisku bębna na powierzchnię materiału.

Najlepszą jakość zapewnia kilka lekkich przejść zamiast jednego głębokiego szlifowania.

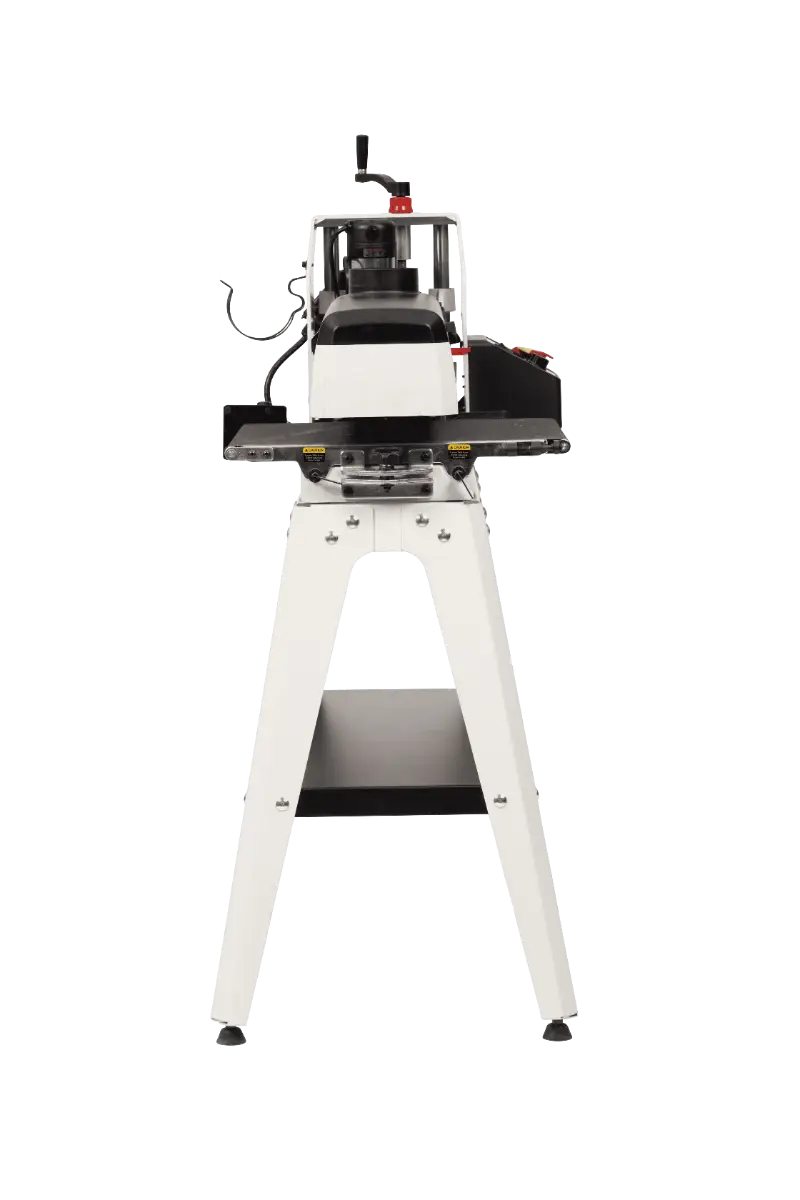

Oscylacyjny ruch bębna

JET JWDS-1632OSC-M może pracować ze standardowym, nieruchomym osiowo bębnem albo w trybie oscylacji. Po uruchomieniu oscylacji bęben wykonuje dodatkowy ruch poprzeczny o skoku około 20 mm.

Ruch boczny zmienia położenie ziaren ściernych względem obrabianej powierzchni. Pomaga to ograniczyć regularne rysy, zmniejsza miejscowe przegrzewanie materiału i zapewnia bardziej równomierne wykorzystanie całej szerokości taśmy ściernej.

Tryb bez oscylacji może być wykorzystywany podczas niektórych operacji zgrubnych, natomiast oscylacja jest szczególnie korzystna podczas szlifowania wykańczającego i pracy z drobniejszymi granulacjami.

Szerokość szlifowania 406 lub 812 mm

Bęben ma długość 406 mm, co odpowiada maksymalnej szerokości elementu obrabianego w jednym przejściu.

Jednostronnie otwarta konstrukcja umożliwia szlifowanie materiałów o szerokości do 812 mm w dwóch przejściach. Po obrobieniu pierwszej połowy element należy obrócić i ponownie przeprowadzić przez maszynę bez zmiany wysokości bębna.

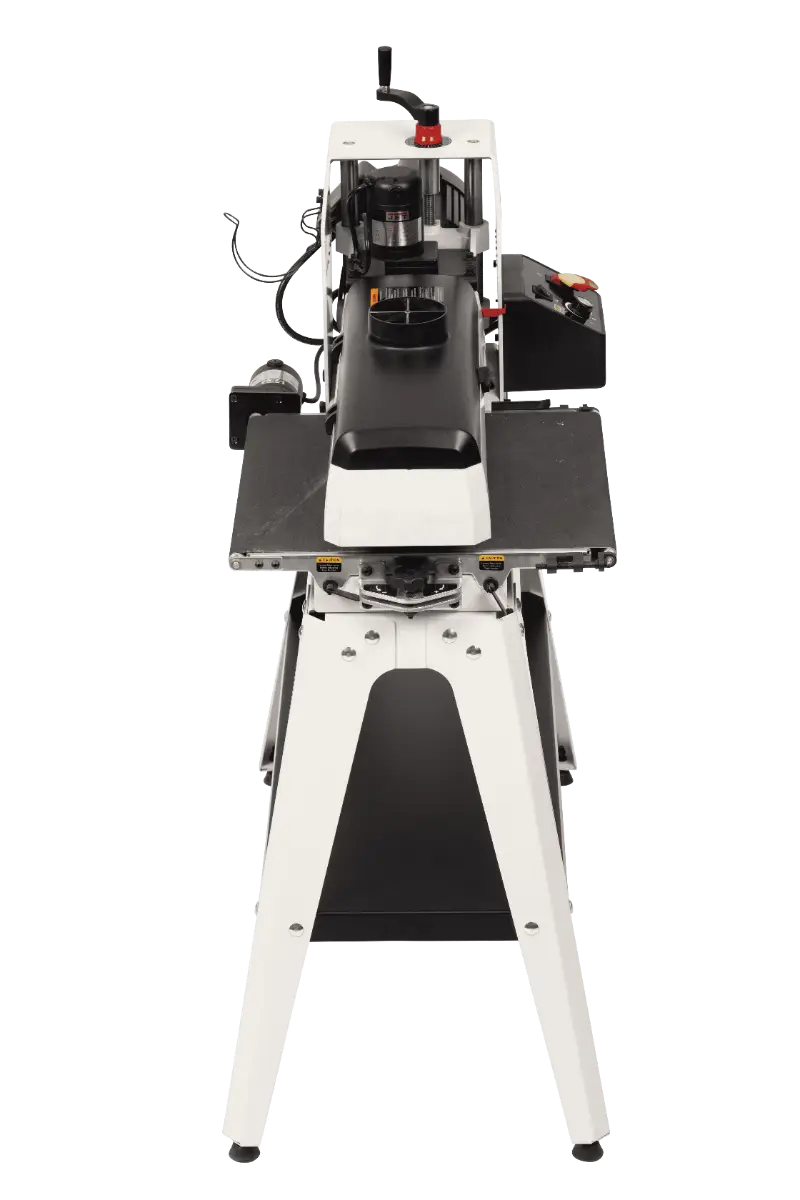

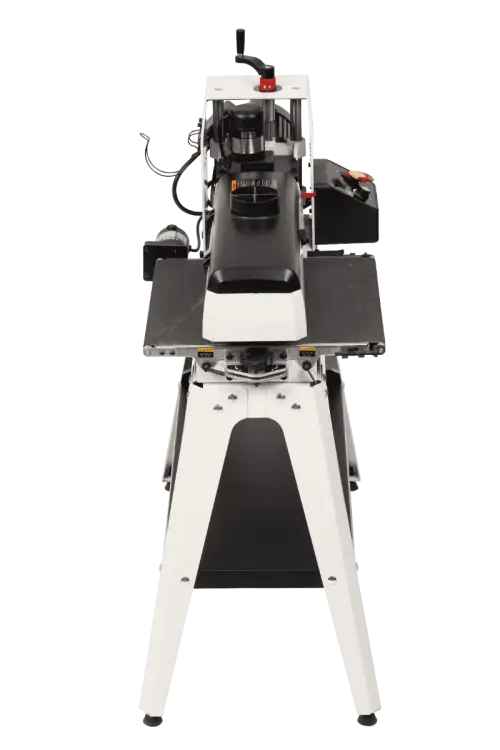

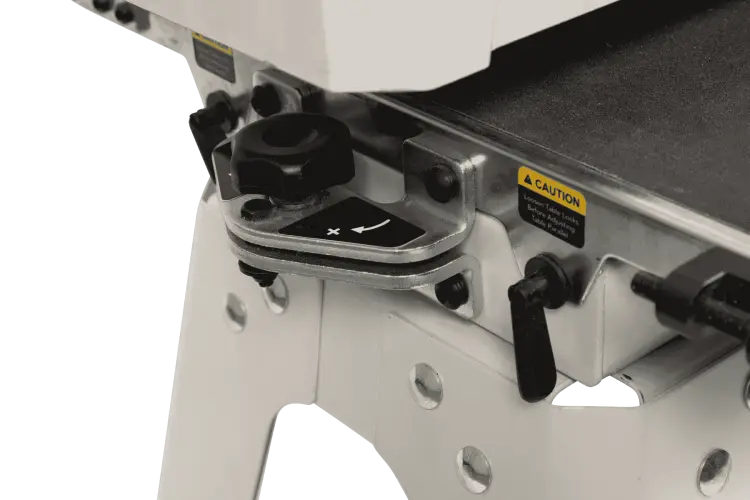

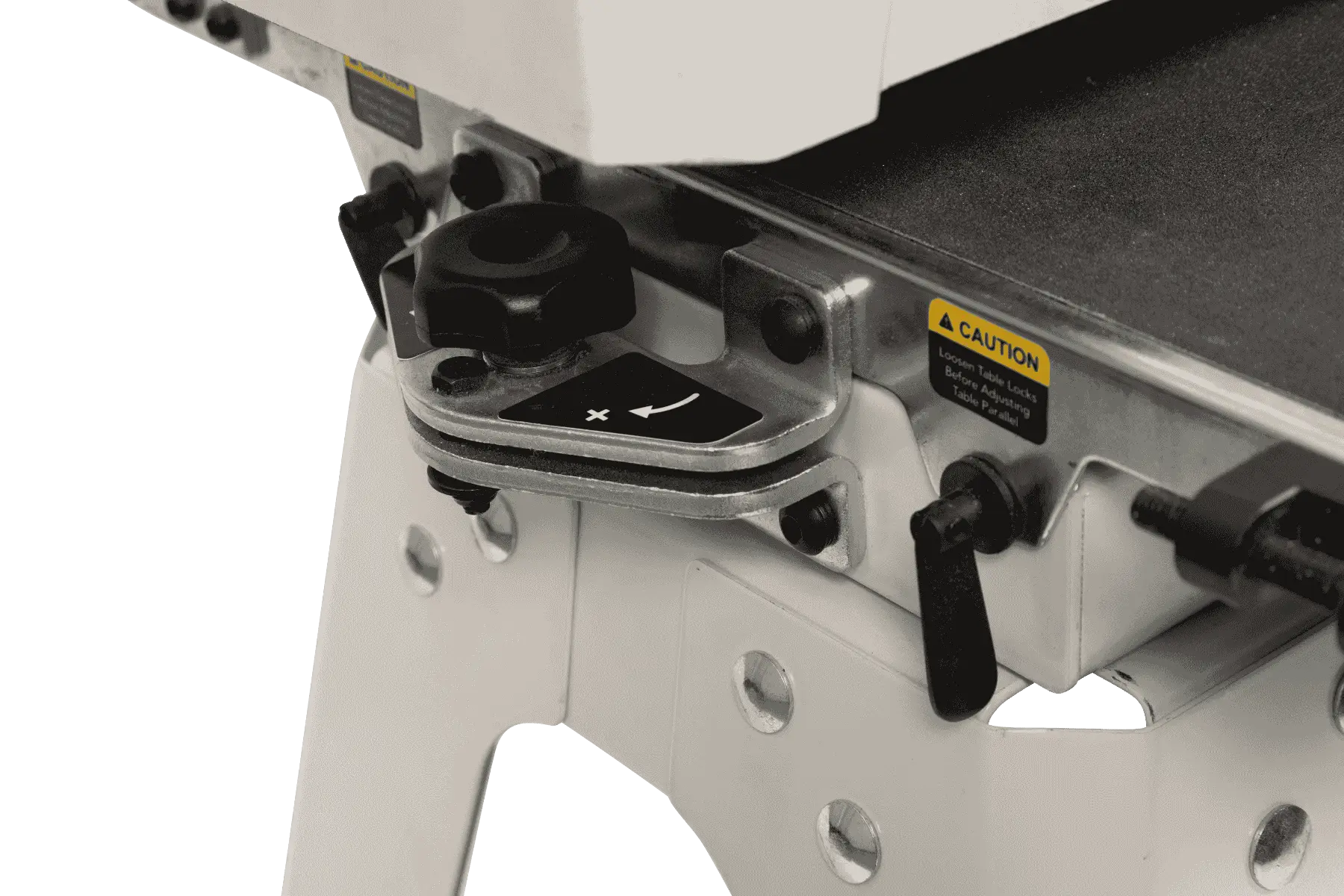

Przed pracą z szerokimi płytami należy dokładnie ustawić równoległość bębna względem taśmy posuwowej. Prawidłowa regulacja ogranicza ryzyko pozostawienia uskoku pomiędzy powierzchniami obrabianymi podczas pierwszego i drugiego przejścia.

Aluminiowy bęben 127 × 406 mm

Precyzyjnie wykonany bęben z ekstrudowanego aluminium ma średnicę 127 mm i długość 406 mm. Aluminiowa konstrukcja skutecznie odprowadza ciepło powstające podczas kontaktu materiału ściernego z drewnem.

Ograniczenie temperatury pomaga zmniejszyć ryzyko przypalenia powierzchni, przedwczesnego zużycia taśmy oraz powstawania osadów z żywicy. Dynamiczne wyważenie bębna ogranicza drgania i wspomaga uzyskanie równomiernego wykończenia.

Bęben pracuje z prędkością 1400 obr./min i jest napędzany oddzielnym silnikiem indukcyjnym o mocy 1,1 kW, odpowiadającej 1,5 HP.

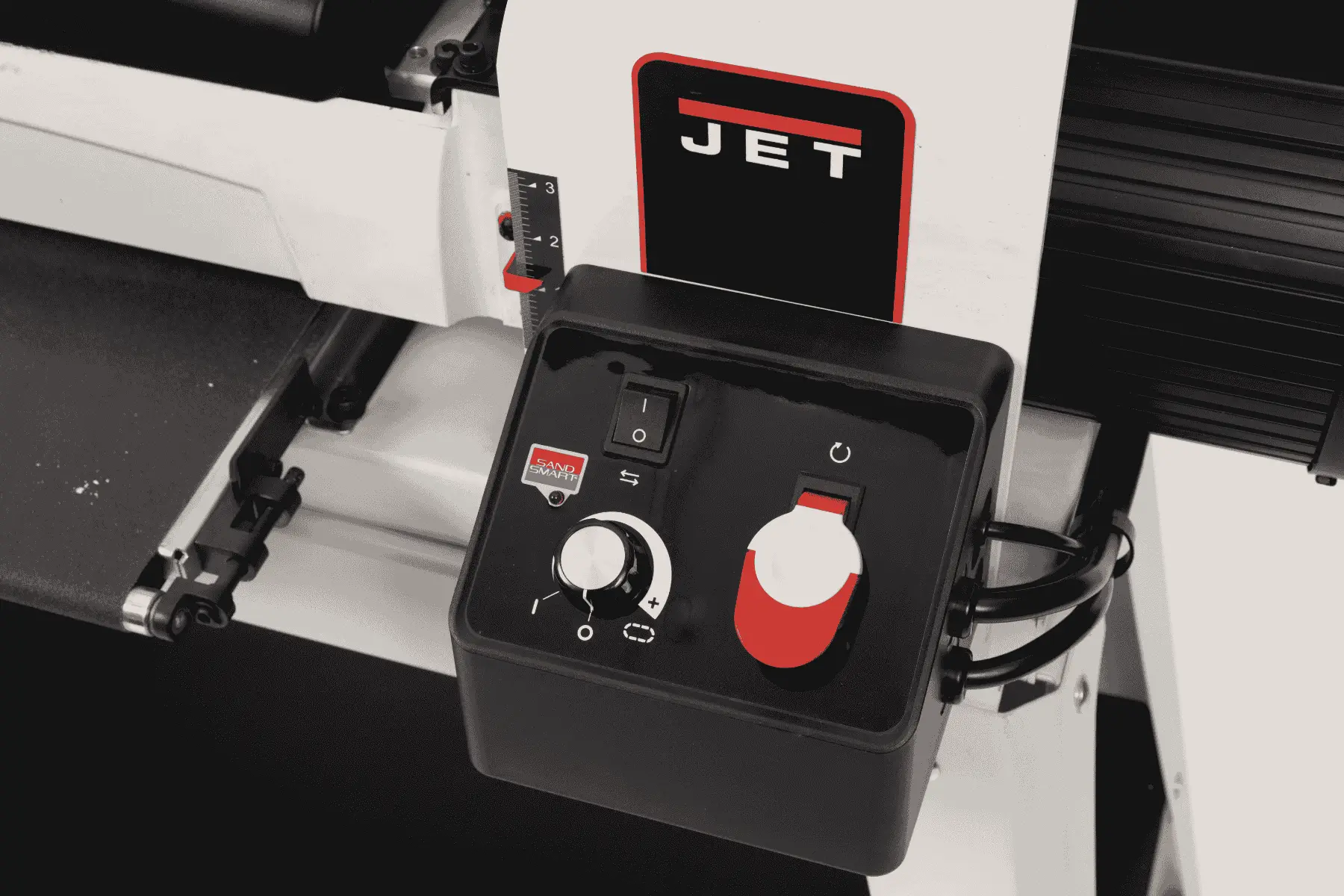

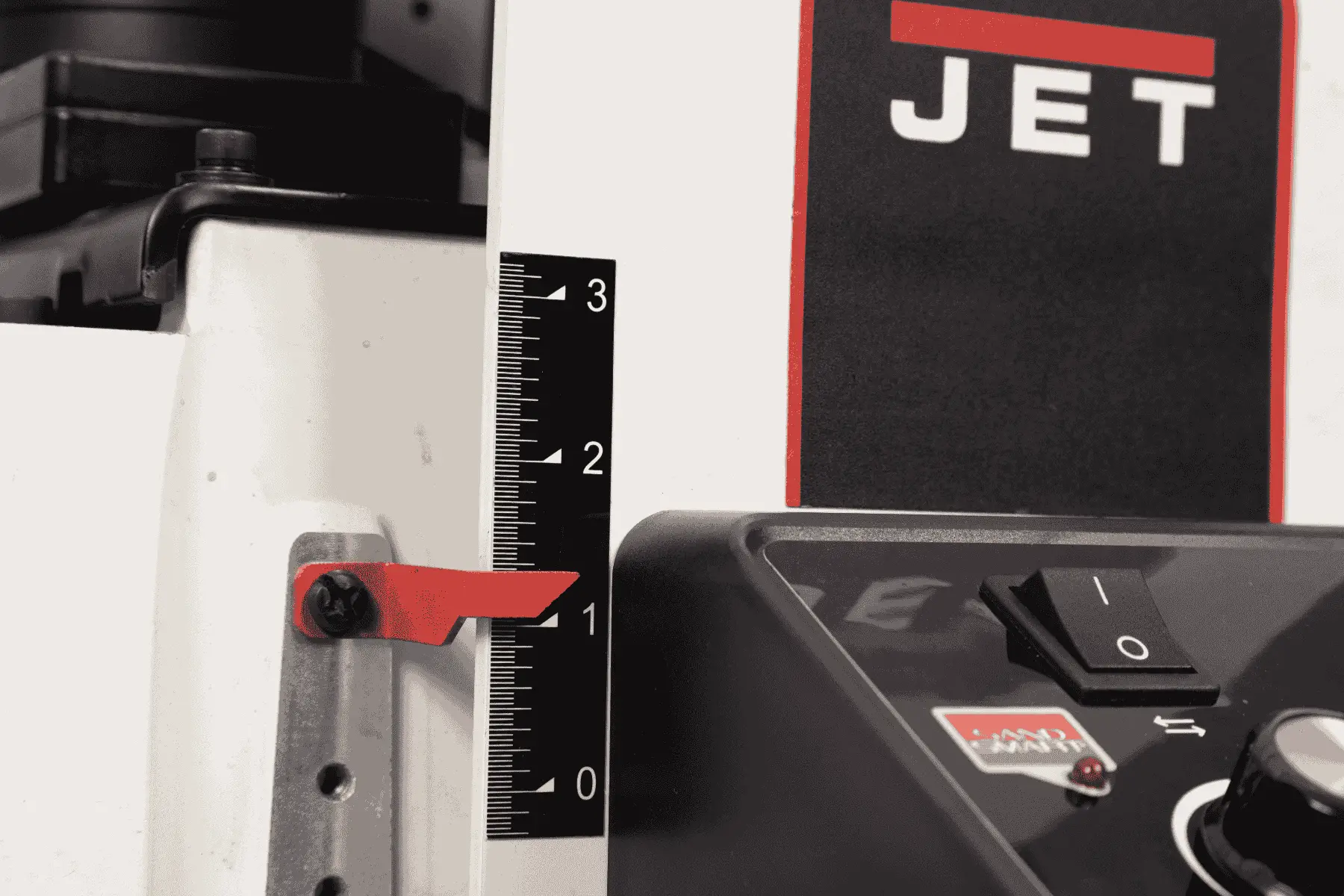

System SandSmart™ i regulowany posuw

Prędkość taśmy transportowej można płynnie regulować od 0 do 3 m/min. Dzięki temu tempo pracy można dobrać do szerokości elementu, gatunku drewna, granulacji oraz planowanego zbioru.

Wolniejszy posuw zwiększa liczbę kontaktów bębna z określonym fragmentem materiału i pozwala uzyskać większy zbiór lub dokładniejsze wykończenie. Zbyt mała prędkość przy dużym nacisku może jednak powodować nagrzewanie i przypalanie drewna.

Szybszy posuw skraca czas obróbki i może ograniczyć przypalanie gatunków podatnych na nagrzewanie, takich jak klon lub wiśnia.

System SandSmart™ stale kontroluje obciążenie silnika bębna. Gdy ustawiony zbiór jest zbyt duży, automatycznie zmniejsza prędkość posuwu, a w skrajnej sytuacji może zatrzymać taśmę transportową. Po zmniejszeniu obciążenia posuw zostaje ponownie zwiększony do wartości ustawionej przez operatora.

Zakres grubości obrabianego materiału

Maksymalna grubość elementu wynosi 75 mm, a minimalna potwierdzona grubość to 0,8 mm. Minimalna długość materiału wynosi 60 mm.

Przy bardzo cienkich elementach zaleca się stosowanie płaskiej płyty nośnej z MDF lub innego stabilnego materiału. Płyta zwiększa wysokość całego zestawu i zapewnia bezpieczne przeprowadzenie cienkiego detalu przez rolki dociskowe.

Szlifierka odwzorowuje powierzchnię, którą element opiera się na taśmie transportowej. Nie zastępuje wyrówniarki podczas prostowania mocno skręconych, wygiętych lub wklęsłych desek. Takie elementy wymagają wcześniejszego utworzenia powierzchni bazowej albo zastosowania stabilnej płyty nośnej i odpowiedniego podparcia.

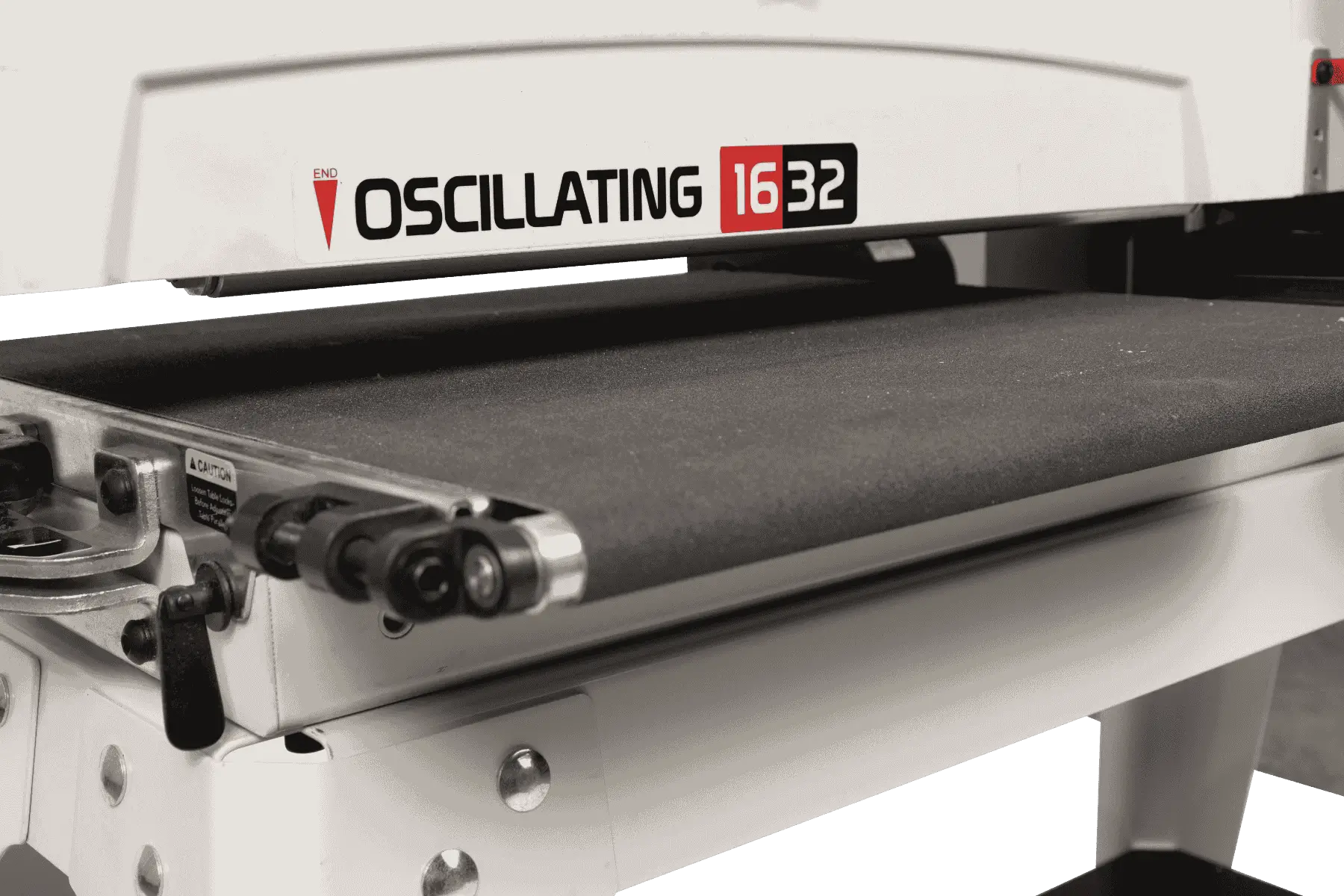

Stalowy stół posuwowy 456 × 420 mm

Stół posuwowy ma wymiary 456 × 420 mm i jest wykonany ze stali. Mocno użebrowana konstrukcja zapewnia stabilne podparcie materiału oraz pomaga zachować równoległość względem bębna.

Taśma transportowa prowadzi element przez całą strefę roboczą. Rolki dociskowe ograniczają możliwość unoszenia i przesuwania się materiału podczas szlifowania.

Prowadzenie taśmy jest wspomagane przez ograniczniki TRACKERS™, które zmniejszają potrzebę częstzego ręcznego korygowania jej toru. Równoległość stołu względem bębna można regulować bez używania narzędzi.

Szybka wymiana materiału ściernego

Materiał ścierny jest spiralnie nawijany na bęben i mocowany po obu jego stronach za pomocą beznarzędziowych zacisków. Pozwala to szybko wymienić zużyty pas albo zmienić granulację stosownie do etapu obróbki.

Standardowo na bębnie zamontowana jest taśma o granulacji 80, odpowiednia do lekkiego wyrównywania, usuwania śladów po struganiu i przygotowania powierzchni do dalszego szlifowania.

Do intensywnego zbierania materiału można stosować granulacje 24–60. Granulacje 100–150 są odpowiednie do szlifowania pośredniego i wykańczającego, natomiast 180–220 służą głównie do delikatnego wygładzania.

Podczas przechodzenia do drobniejszego ziarna nie należy pomijać więcej niż jednej kolejnej granulacji. Stopniowe szlifowanie ogranicza głębokie rysy i pozwala uzyskać bardziej jednolitą powierzchnię.

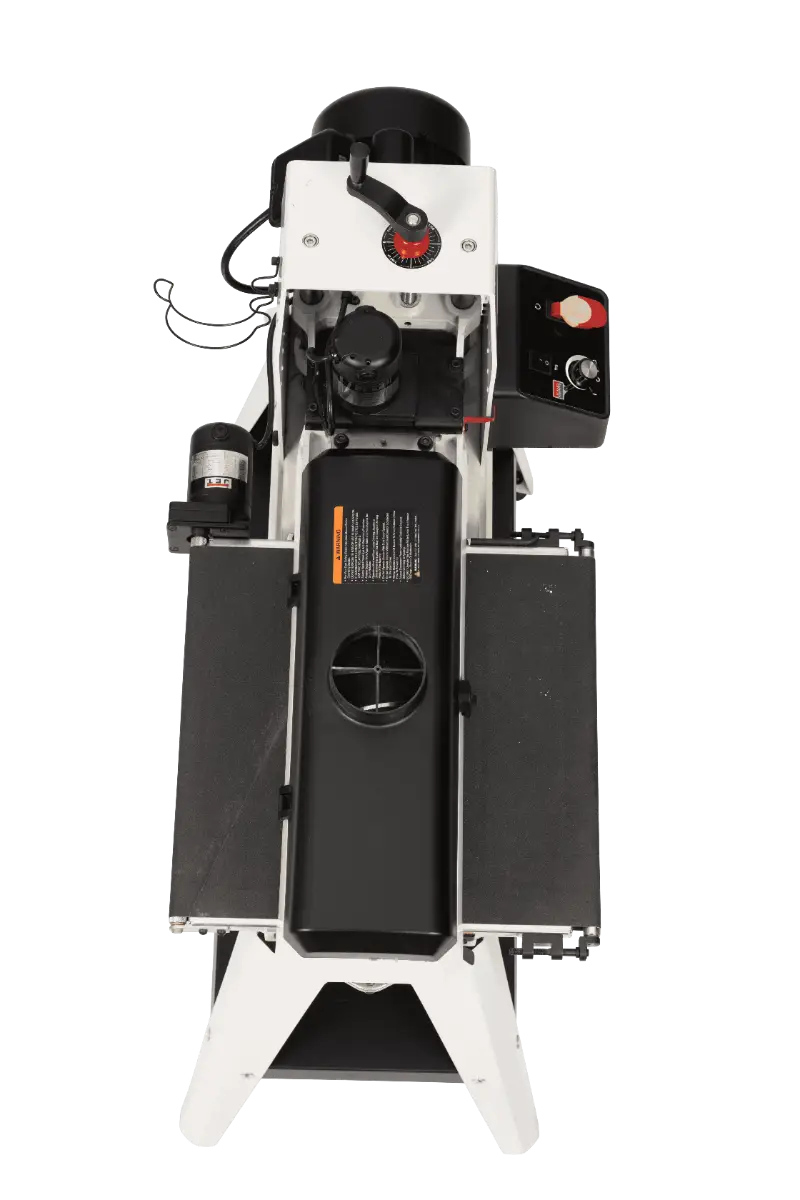

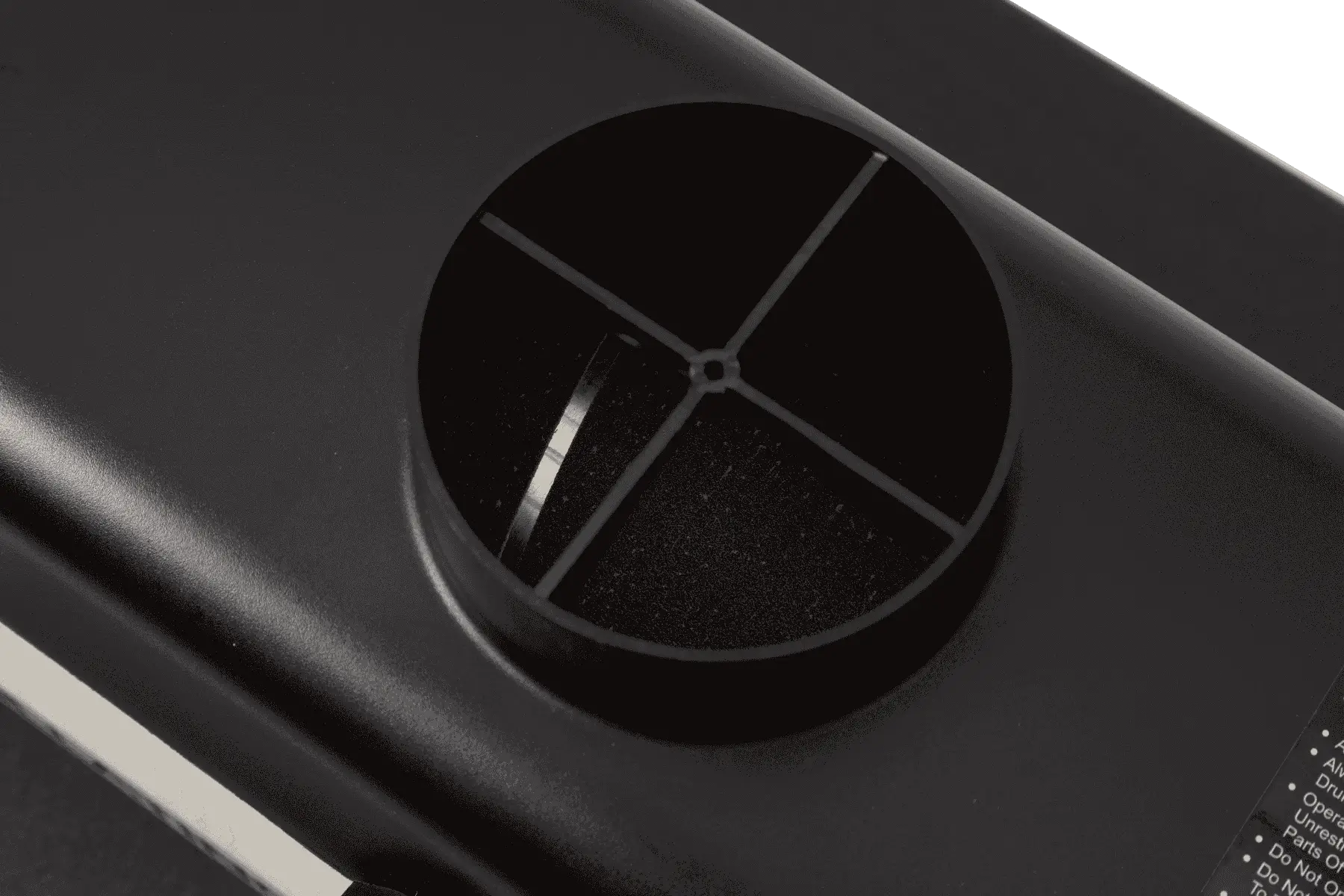

Odciąganie pyłu przez króciec 100 mm

Osłona bębna ma zintegrowany kanał kierujący pył i drobiny bezpośrednio do króćca odciągowego o średnicy 100 mm.

Wymagana minimalna wydajność odciągu wynosi około 560 m³/h. W praktyce korzystne jest zastosowanie urządzenia z odpowiednim zapasem wydajności, szczególnie podczas szlifowania szerokich elementów, MDF lub drewna wytwarzającego dużą ilość drobnego pyłu.

Sprawny odciąg:

– ogranicza zapychanie materiału ściernego,

– poprawia jakość szlifowanej powierzchni,

– zmniejsza ryzyko przypalenia drewna,

– ogranicza gromadzenie pyłu w bębnie i mechanizmach,

– poprawia bezpieczeństwo oraz czystość stanowiska.

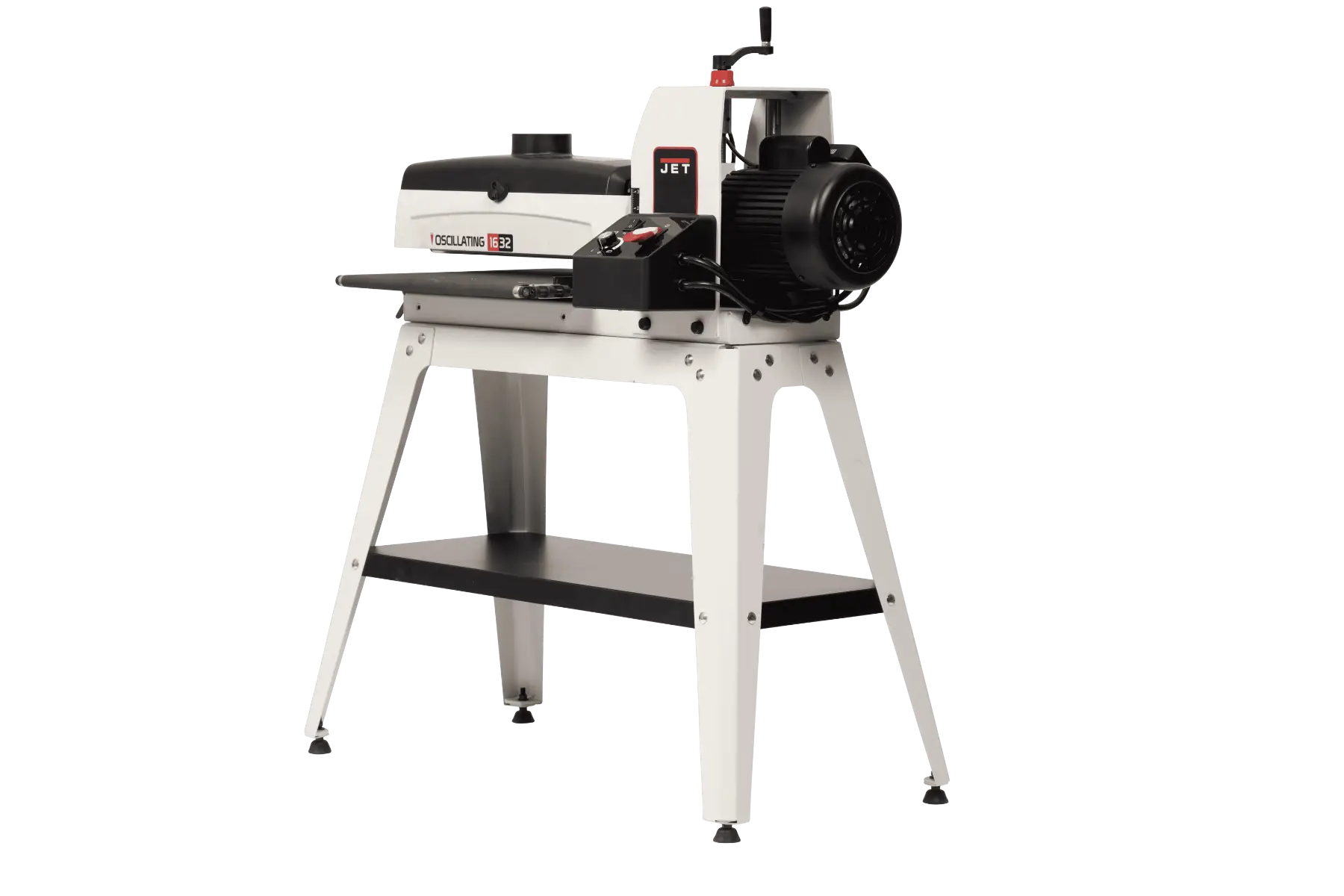

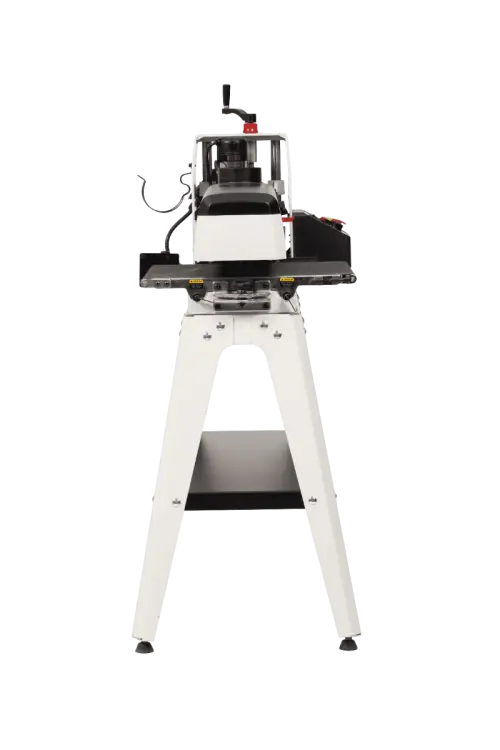

Stabilna podstawa warsztatowa

Maszyna jest dostarczana z otwartą stalową podstawą wyposażoną w dolną półkę i regulowane stopki. Konstrukcja pozwala wypoziomować stanowisko na nierównym podłożu i ustawić taśmę posuwową na wysokości około 812 mm.

Masa maszyny wraz ze standardową podstawą wynosi około 86,7 kg. Odpowiednia sztywność i ciężar ograniczają wibracje podczas pracy oraz ułatwiają utrzymanie powtarzalnych ustawień.

Jako wyposażenie opcjonalne dostępny jest zestaw blokowanych kół jezdnych, który pozwala przemieszczać maszynę w warsztacie.

Materiały, z którymi może pracować

JET JWDS-1632OSC-M jest przeznaczona do szlifowania na sucho:

– drewna miękkiego,

– drewna twardego,

– desek i klejonych płyt drewnianych,

– sklejki,

– płyt MDF i HDF,

– płyt stolarskich,

– innych odpowiednich materiałów drewnopochodnych.

Przed rozpoczęciem pracy należy usunąć z materiału gwoździe, wkręty, zszywki, piasek i inne ciała obce, które mogłyby uszkodzić taśmę oraz bęben.

Ograniczenia produktu

JET JWDS-1632OSC-M nie jest wyrówniarką ani grubościówką wyposażoną w noże. Usuwa materiał za pomocą ścierniwa, dlatego najlepiej nadaje się do dokładnego kalibrowania i wykańczania powierzchni, a nie do szybkiego zdejmowania grubych warstw drewna.

Maszyna nie jest przeznaczona do szlifowania na mokro ani do obróbki metalu, kamienia, szkła i materiałów mineralnych.

Mocno skręcone lub wygięte deski mogą wymagać wcześniejszego wyrównania. Jeżeli element nie ma stabilnej powierzchni bazowej, szlifierka może odwzorować jego dotychczasowe wygięcie zamiast całkowicie je usunąć.

Najważniejsze zalety JET JWDS-1632OSC-M

– Oscylacyjny bęben poprawiający jakość wykończenia.

– Możliwość wyłączenia lub włączenia oscylacji.

– Szerokość pracy 406 mm w jednym przejściu.

– Szlifowanie elementów do 812 mm w dwóch przejściach.

– Aluminiowy bęben o wymiarach 127 × 406 mm.

– Prędkość bębna 1400 obr./min.

– Płynna regulacja posuwu od 0 do 3 m/min.

– System SandSmart™ kontrolujący obciążenie silnika.

– Zakres grubości materiału od 0,8 do 75 mm.

– Minimalna długość obrabianego elementu 60 mm.

– Beznarzędziowa wymiana materiału ściernego.

– Regulacja równoległości stołu względem bębna.

– Oddzielne silniki bębna, posuwu i oscylacji.

– Króciec odciągowy o średnicy 100 mm.

– Stalowa podstawa z półką i regulowanymi stopkami.

– Taśma ścierna o granulacji 80 zamontowana fabrycznie.

– Zasilanie jednofazowe 230 V.

Wyposażenie standardowe

– Szlifierka bębnowa oscylacyjna JET JWDS-1632OSC-M.

– Stół z taśmą automatycznego posuwu.

– Aluminiowy bęben szlifierski 127 × 406 mm.

– Taśma ścierna o granulacji 80 zamontowana na bębnie.

– Korba regulacji wysokości bębna.

– Otwarta stalowa podstawa.

– Dolna półka podstawy.

– Cztery regulowane stopki.

– Elementy montażowe.

– Instrukcja obsługi.

Wyposażenie opcjonalne

– Stoły podawczo-odbiorcze JET 723521.

– Zestaw czterech blokowanych kół jezdnych JET 98-0130.

– Rolki materiału ściernego o szerokości 75–76 mm i długości 25 m.

– Materiały ścierne w granulacjach dopasowanych do obróbki zgrubnej, pośredniej i wykańczającej.

– Blok lub sztyft do czyszczenia materiałów ściernych.

– Podpory rolkowe do długich blatów, desek i płyt.

– System odciągowy z przyłączem 100 mm i wydajnością co najmniej 560 m³/h.

Dane techniczne

Producent: JET

Model: JWDS-1632OSC-M

Kod produktu: 723525M

Rodzaj maszyny: oscylacyjna szlifierka bębnowa do drewna

Zasilanie: 230 V, 50 Hz, przewód ochronny PE

Rodzaj silnika bębna: indukcyjny

Moc silnika bębna: 1,1 kW / 1,5 HP

Prąd przy pełnym obciążeniu: 7,1 A

Prąd rozruchowy: 25 A

Zalecane zabezpieczenie instalacji: 16 A

Silnik posuwu: 40 W

Prędkość silnika posuwu: 54 obr./min

Silnik oscylacji: 40 W

Prędkość silnika oscylacji: 120 obr./min

Rodzaj wyłącznika: magnetyczny

Średnica bębna: 127 mm

Długość bębna: 406 mm

Materiał bębna: ekstrudowane aluminium

Prędkość obrotowa bębna: 1400 obr./min

Skok oscylacji: około 20 mm

Taśma ścierna w wyposażeniu standardowym: granulacja 80

Regulacja wysokości na jeden obrót korby: 1,6 mm

Maksymalna szerokość szlifowania w jednym przejściu: 406 mm

Maksymalna szerokość szlifowania w dwóch przejściach: 812 mm

Maksymalna grubość materiału: 75 mm

Minimalna grubość materiału: 0,8 mm

Minimalna długość materiału: 60 mm

Prędkość posuwu: płynnie regulowana od 0 do 3 m/min

Wymiary stołu posuwowego: 456 × 420 mm

Wysokość taśmy posuwowej nad podłożem: 812 mm

Średnica króćca odciągowego: 100 mm

Minimalna wymagana wydajność odciągu: 560 m³/h

Poziom mocy akustycznej bez obciążenia: 68 dB

Poziom mocy akustycznej podczas pracy: 80 dB

Wymiary zmontowanej maszyny: 1088 × 516 × 1248 mm

Masa netto: 86,7 kg

Masa transportowa: 103 kg

EAN: 7612375526400

Wskazówki dotyczące użytkowania

Przed rozpoczęciem pracy wypoziomuj podstawę i sprawdź równoległość bębna względem stołu posuwowego. Regulacja jest szczególnie ważna podczas obróbki elementów szerszych niż 406 mm.

Podłącz odciąg do króćca 100 mm i uruchom go przed włączeniem bębna. Nie pracuj z przepełnionym workiem, niedrożnym przewodem lub niewystarczającym przepływem powietrza.

Przy pierwszych próbach ustaw prędkość posuwu na około 40–50% wartości maksymalnej. Następnie dopasuj ją do gatunku drewna, szerokości elementu, granulacji i wielkości zbioru.

Wykonuj kilka lekkich przejść. Jeżeli silnik zwalnia, SandSmart ogranicza posuw, drewno się przypala albo na powierzchni powstają fale, zmniejsz nacisk bębna.

Przy szerokich elementach wykonaj pierwsze przejście, obróć materiał i bez zmiany wysokości bębna przeszlifuj drugą połowę.

Podczas obróbki wykańczającej ostatnie przejście wykonaj zgodnie z kierunkiem włókien. Pozwala to ograniczyć widoczność rys.

Długie elementy podpieraj stołami podawczo-odbiorczymi lub stojakami rolkowymi. Podparcie musi znajdować się na wysokości taśmy transportowej.

Bezpieczne użytkowanie

Podczas pracy stosuj okulary ochronne, ochronniki słuchu i odpowiednią ochronę dróg oddechowych.

Nie używaj rękawic, luźnej odzieży ani biżuterii. Długie włosy powinny być związane.

Przed uruchomieniem zamknij osłonę bębna i sprawdź prawidłowe zamocowanie materiału ściernego.

Nie umieszczaj dłoni pod osłoną, przy rolkach dociskowych ani pomiędzy elementem a taśmą transportową.

Pozwól, aby materiał był przesuwany przez automatyczny posuw. Nie wpychaj go gwałtownie i nie wyciągaj siłą po stronie odbiorczej.

Nie obrabiaj elementów krótszych niż 60 mm ani części, których nie można stabilnie ułożyć na taśmie.

Przed regulacją, czyszczeniem, wymianą taśmy lub usuwaniem zakleszczonego materiału odłącz maszynę od zasilania.

Pył drzewny może być szkodliwy dla zdrowia i tworzyć atmosferę wybuchową. Maszyna powinna zawsze pracować z odpowiednio wydajnym odciągiem.

Konserwacja

Po każdej pracy usuń pył z bębna, taśmy posuwowej, silników, wyłączników i wnętrza osłony. Podczas oczyszczania bębna pozostaw włączony system odciągowy.

Regularnie szczotkuj taśmę transportową. Nagromadzony pył i żywica mogą powodować ślizganie się obrabianego elementu.

Materiał ścierny czyść specjalnym blokiem lub sztyftem. Pozwala to ograniczyć zapychanie i przedłużyć jego żywotność.

Kontroluj napięcie oraz tor prowadzenia taśmy posuwowej. Jeżeli taśma stale przesuwa się na jedną stronę, należy sprawdzić jej napięcie, równoległość rolek i wypoziomowanie maszyny.

Okresowo smaruj śrubę regulacji wysokości i kontroluj stan tulei mechanizmu posuwu. Powierzchnie prowadzące utrzymuj w czystości.

Sprawdzaj dokręcenie śrub mocujących bęben, stół, łożyska, silniki i sprzęgła. Łożyska bębna są zamknięte i nie wymagają okresowego smarowania.

FAQ – najczęściej zadawane pytania

Do czego służy JET JWDS-1632OSC-M?

Maszyna służy do kalibrowania grubości i dokładnego szlifowania płaskich elementów z drewna oraz odpowiednich materiałów drewnopochodnych.

Co daje oscylacja bębna?

Boczny ruch bębna ogranicza regularne rysy, poprawia jakość wykończenia, zmniejsza miejscowe nagrzewanie i pomaga równomiernie zużywać materiał ścierny.

Czy oscylację można wyłączyć?

Tak. Maszyna może pracować z włączoną oscylacją lub ze standardowym ruchem obrotowym bębna.

Jak szerokie elementy można szlifować?

Maksymalna szerokość w jednym przejściu wynosi 406 mm. Dzięki otwartej konstrukcji można obrabiać elementy do 812 mm w dwóch przejściach.

Jak gruby materiał mieści się pod bębnem?

Zakres grubości wynosi od 0,8 do 75 mm. Bardzo cienkie elementy należy prowadzić na stabilnej płycie nośnej.

Jaka jest minimalna długość elementu?

Minimalna potwierdzona długość obrabianego materiału wynosi 60 mm.

Czy szlifierka zastępuje grubościówkę?

Może dokładnie kalibrować grubość, ale usuwa materiał wolniej niż grubościówka. Nie zastępuje również wyrówniarki podczas prostowania mocno skręconych desek.

Jak działa system SandSmart™?

System monitoruje obciążenie silnika bębna i automatycznie zmniejsza prędkość posuwu, gdy ustawiony zbiór jest zbyt duży.

Czy prędkość posuwu można regulować?

Tak. Posuw jest regulowany płynnie w zakresie od 0 do 3 m/min.

Jaka taśma jest zamontowana fabrycznie?

Standardowo bęben jest wyposażony w materiał ścierny o granulacji 80.

Jaką granulację wybrać?

Granulacje 24–60 służą do większego zbierania materiału, 80–120 do typowego wyrównywania, a 150–220 do wykańczania powierzchni.

Czy podstawa znajduje się w zestawie?

Tak. Wyposażenie standardowe obejmuje otwartą stalową podstawę z dolną półką i regulowanymi stopkami.

Czy stoły podawczo-odbiorcze znajdują się w zestawie?

Nie. Stoły JET 723521 są dostępne jako wyposażenie opcjonalne.

Jakiego odciągu wymaga maszyna?

Króciec ma średnicę 100 mm, a minimalna wymagana wydajność odciągu wynosi około 560 m³/h.

Czy maszynę można podłączyć do instalacji 230 V?

Tak. Model JWDS-1632OSC-M jest zasilany napięciem 230 V. Zalecany jest sprawny, uziemiony obwód zabezpieczony bezpiecznikiem 16 A.

Czy można szlifować MDF i sklejkę?

Tak, pod warunkiem zastosowania właściwego materiału ściernego oraz skutecznego odciągania drobnego pyłu.

Czy można szlifować na mokro?

Nie. Maszyna jest przeznaczona wyłącznie do szlifowania na sucho.

Ile waży JET JWDS-1632OSC-M?

Masa netto zmontowanej maszyny wynosi około 86,7 kg.

Jaki jest numer EAN?

Numer EAN modelu JET JWDS-1632OSC-M wynosi 7612375526400.
