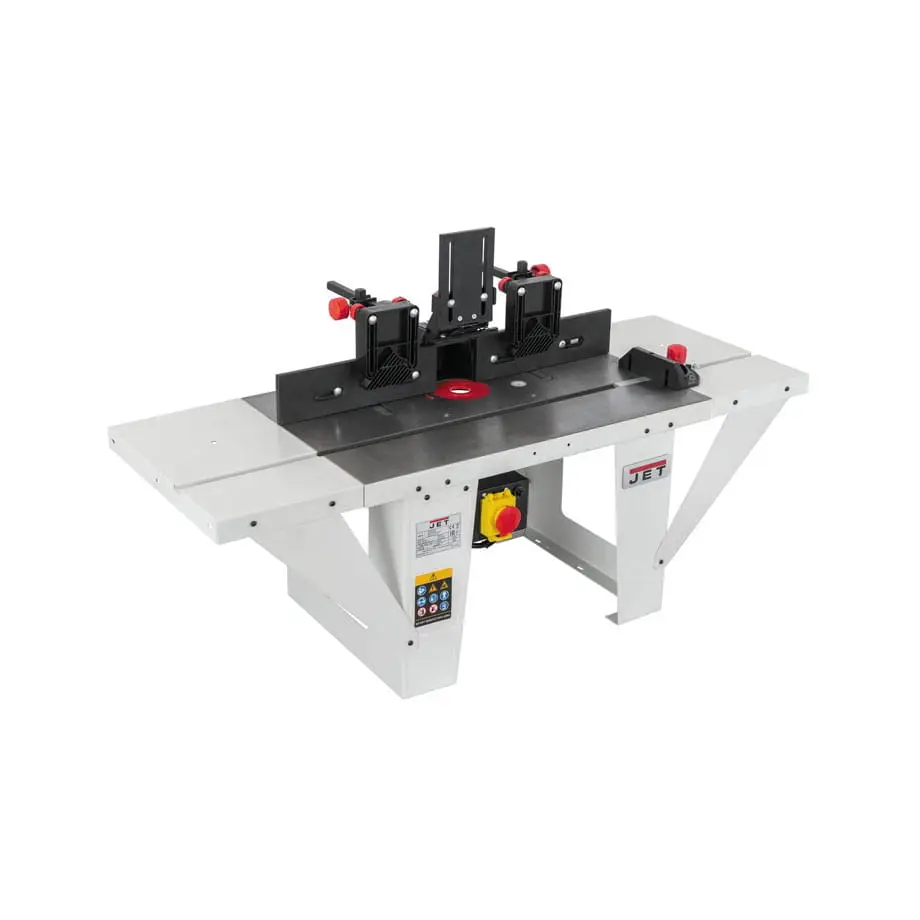

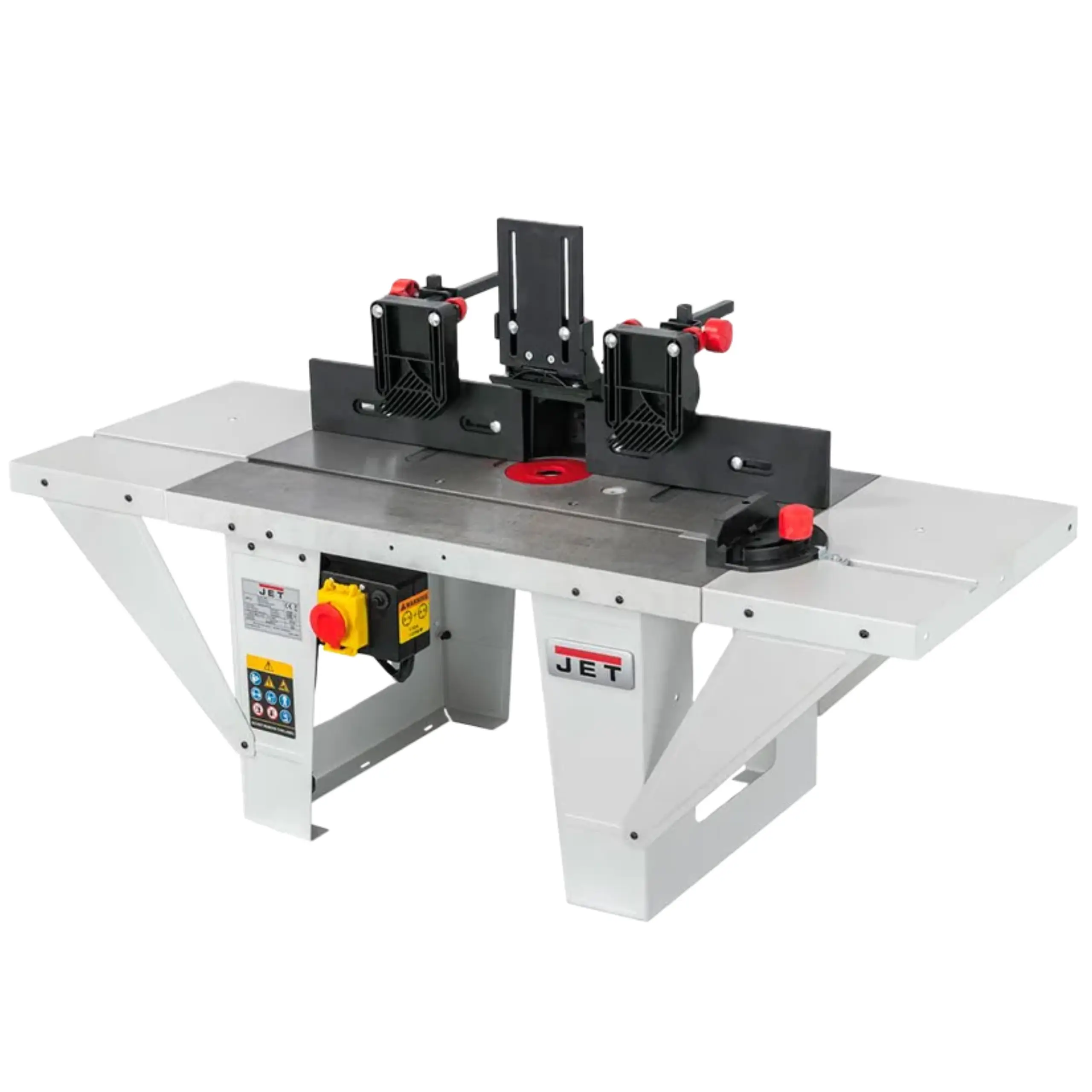

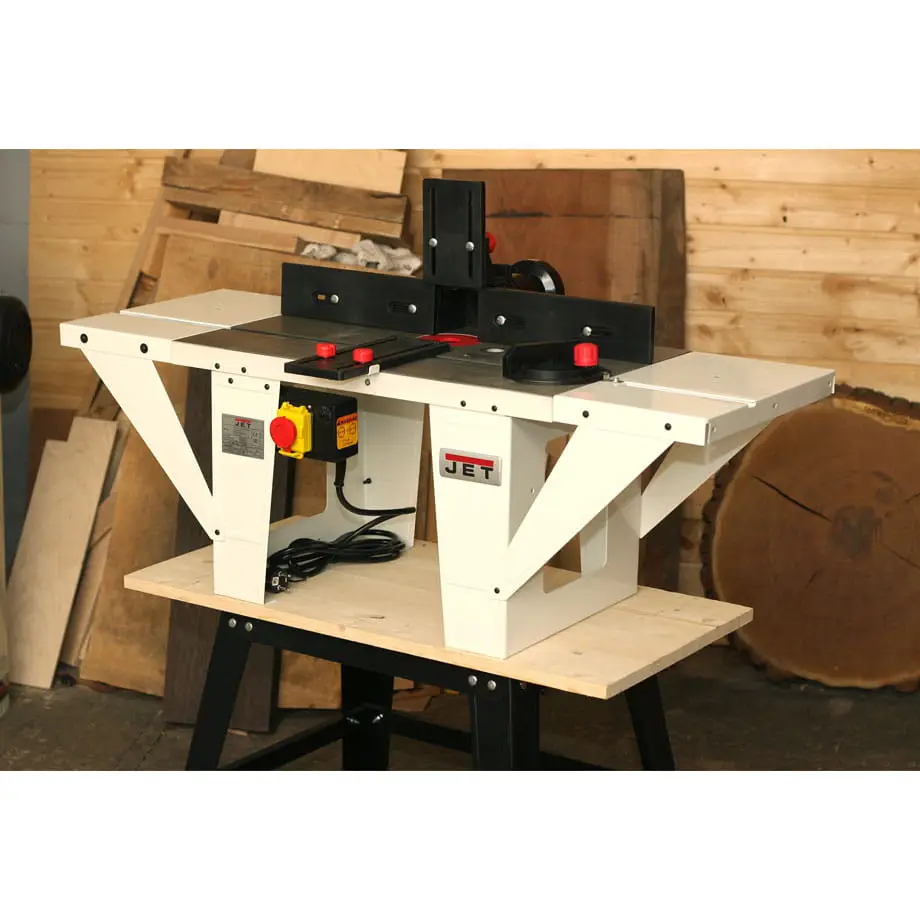

JET JRT-2 – stabilne stanowisko do frezowania drewna

JET JRT-2 pozwala zamontować frezarkę górnowrzecionową pod blatem i przekształcić ją w wygodne stanowisko do frezowania stacjonarnego.

Zamiast prowadzić ciężką frezarkę po obrabianym elemencie, operator przesuwa materiał po stabilnym stole. Takie rozwiązanie szczególnie dobrze sprawdza się podczas obróbki:

• listew,
• ramek,
• frontów meblowych,
• wąskich desek,
• elementów konstrukcyjnych,
• krawędzi blatów,
• części wykonywanych seryjnie,
• elementów wymagających zachowania powtarzalnego profilu.

Stół umożliwia wykonywanie między innymi:

• profilowania krawędzi,
• zaokrąglania,
• fazowania,
• wykonywania wręgów,
• frezowania rowków przy użyciu odpowiednich ograniczników,
• obróbki czoła elementów,
• frezowania według łożyska prowadzącego,
• wyrównywania krawędzi po odpowiednim ustawieniu prowadnicy,
• wykonywania powtarzalnych detali przy użyciu szablonów i ograniczników.

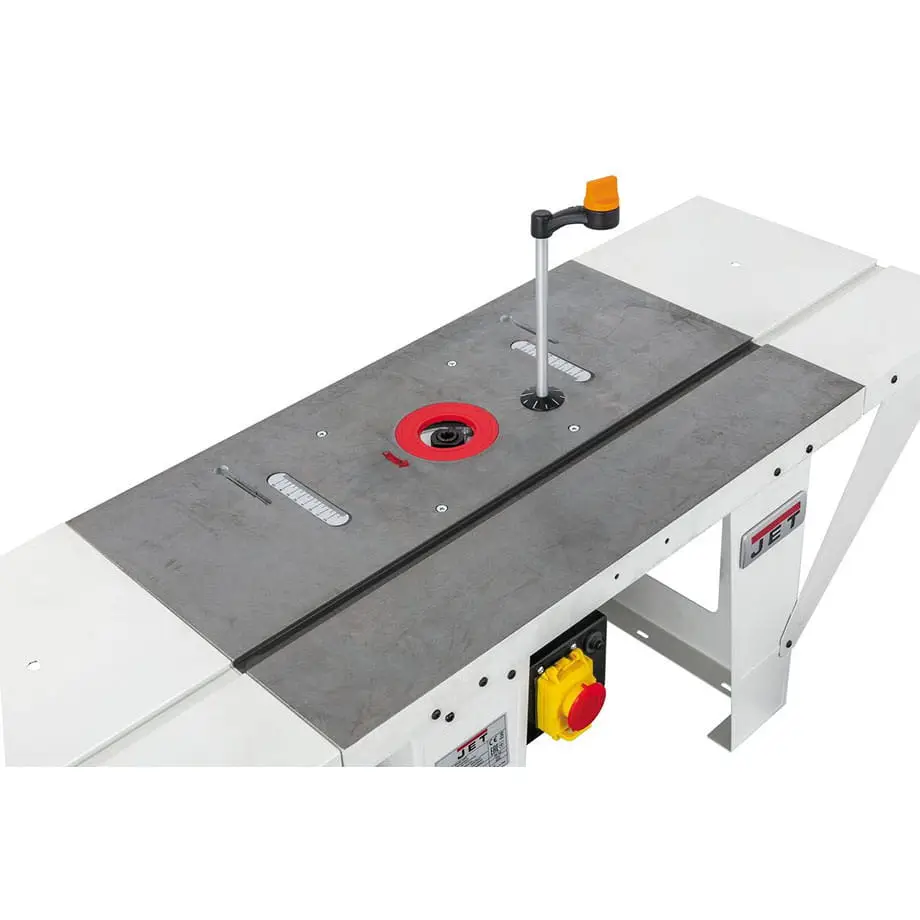

Żeliwny blat roboczy 610 × 360 mm

Główna część stołu ma wymiary:

610 × 360 mm

Masywny żeliwny blat zapewnia:

• stabilne podparcie obrabianego materiału,
• odpowiednią sztywność podczas frezowania,
• ograniczenie drgań,
• równą powierzchnię prowadzenia,
• większą kontrolę nad elementem,
• trwałość przy regularnym użytkowaniu.

Żeliwna część centralna stanowi stabilną podstawę dla płyty montażowej, frezarki oraz prowadnicy.

Powierzchnię stołu należy regularnie oczyszczać z pyłu, żywicy i pozostałości kleju. Żeliwo warto okresowo zabezpieczać preparatem antykorozyjnym niezawierającym silikonu.

Przedłużenia blatu do 1030 mm

Po zamontowaniu dwóch bocznych przedłużeń całkowita powierzchnia robocza ma wymiary:

1030 × 360 mm

Dłuższy blat:

• ułatwia prowadzenie listew,
• zapewnia większe podparcie desek,
• stabilizuje element przed i po przejściu przez frez,
• pomaga utrzymać materiał przy przykładnicy,
• ogranicza przechylanie krótszych i średniej długości elementów.

Przy szczególnie długich materiałach należy zastosować dodatkowe stojaki rolkowe ustawione dokładnie na wysokości stołu.

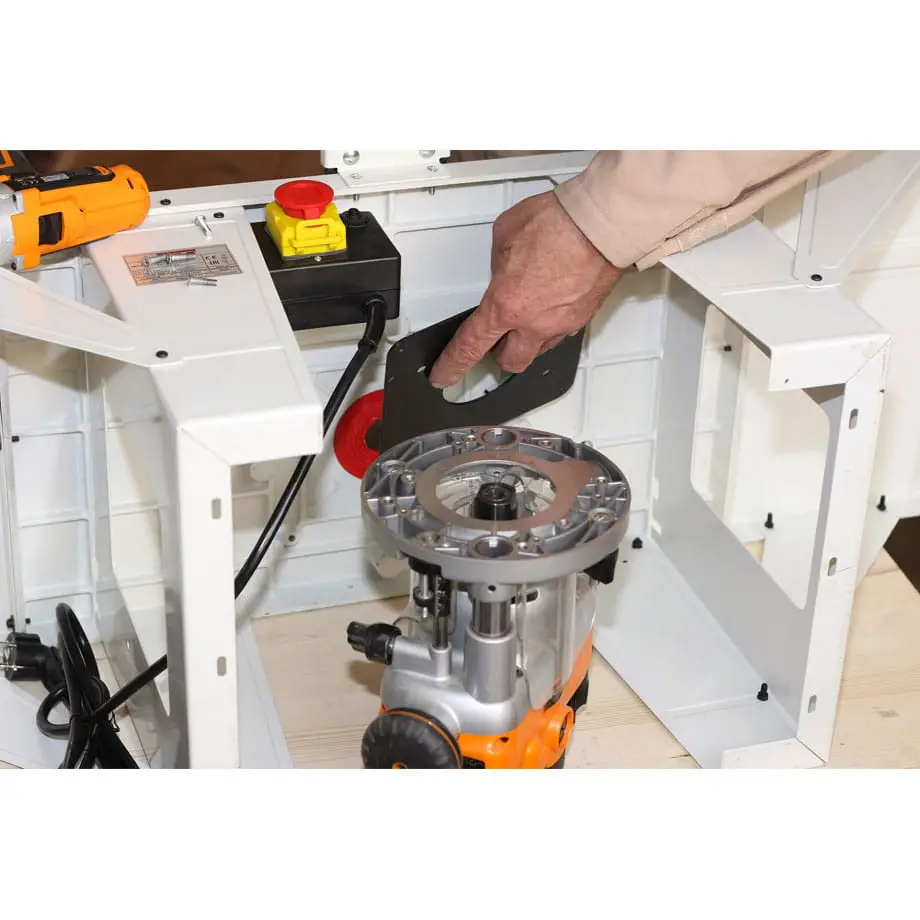

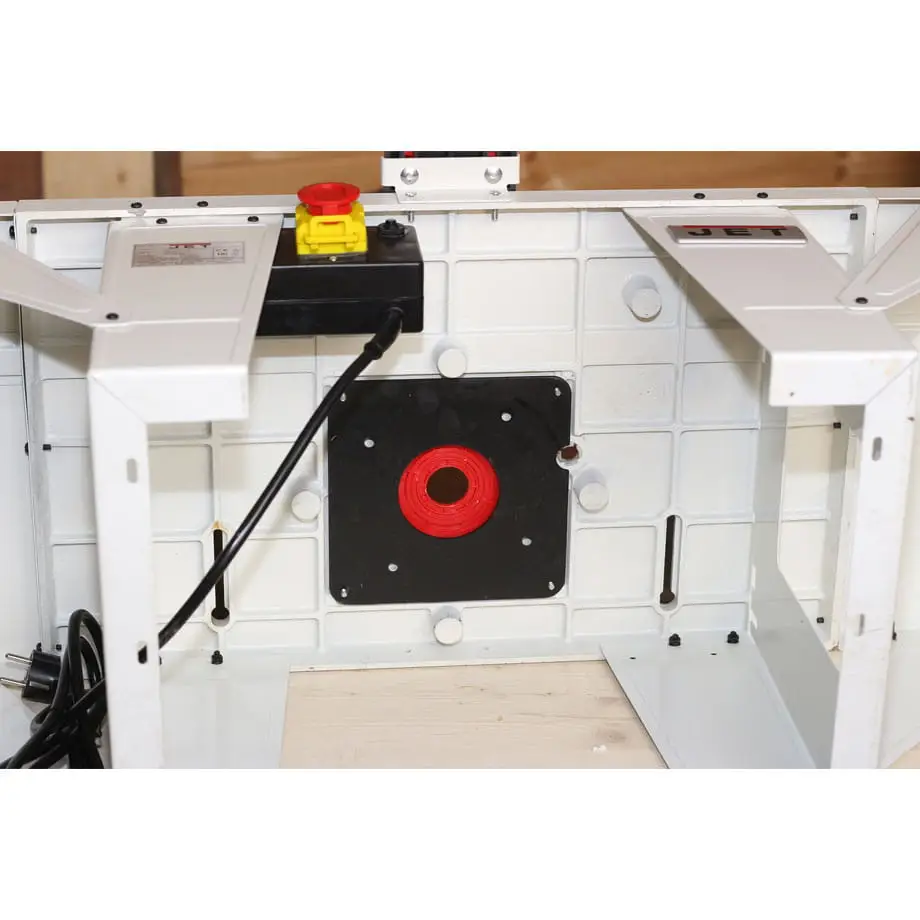

Płyta montażowa do frezarki

W zestawie znajduje się płyta umożliwiająca zamocowanie frezarki pod stołem.

Płyta ma przygotowane otwory montażowe pasujące do wybranych frezarek Triton i CMT. Aktualna konfiguracja jest przystosowana między innymi do frezarki Triton TRA001.

W blacie znajduje się również otwór umożliwiający dostęp do mechanizmu regulacji wysokości w kompatybilnych frezarkach Triton.

Przy montażu innego modelu frezarki może być konieczne:

• wykonanie dodatkowych otworów,
• zastosowanie odpowiednich śrub,
• dopasowanie położenia urządzenia,
• sprawdzenie dostępu do regulacji wysokości,
• upewnienie się, że frezarka nie koliduje z konstrukcją stołu.

Przed wykonaniem otworów należy dokładnie wyznaczyć środek wrzeciona i sprawdzić rozmieszczenie elementów frezarki.

Maksymalna średnica frezu 82,5 mm

Maksymalna dopuszczalna średnica narzędzia wynosi:

82,5 mm

Duży otwór umożliwia pracę z szerokim wyborem frezów trzpieniowych przeznaczonych do frezarek górnowrzecionowych.

Należy zawsze przestrzegać:

• maksymalnej średnicy dopuszczonej przez stół,
• parametrów zastosowanej frezarki,
• maksymalnych obrotów podanych na frezie,
• średnicy trzpienia i zakresu tulei zaciskowej,
• zasad bezpiecznego mocowania narzędzia.

Duże frezy wymagają odpowiednio niskiej prędkości obrotowej. Obroty należy ustawić zgodnie z zaleceniami producenta narzędzia.

Cztery pierścienie redukcyjne

W wyposażeniu znajdują się wymienne wkładki pozwalające dopasować otwór stołu do średnicy używanego frezu.

Dostępne średnice otworów:

• 83 mm,
• 74 mm,
• 54 mm,
• 47 mm,
• 32 mm.

Należy stosować możliwie najmniejszy pierścień, który zapewnia swobodny obrót narzędzia.

Odpowiednio dobrany wkład:

• zmniejsza wolną przestrzeń wokół frezu,
• poprawia podparcie wąskich elementów,
• ogranicza możliwość zakleszczenia materiału,
• ułatwia kontrolowanie obrabianej części.

Zużyty, pęknięty albo odkształcony pierścień należy wymienić.

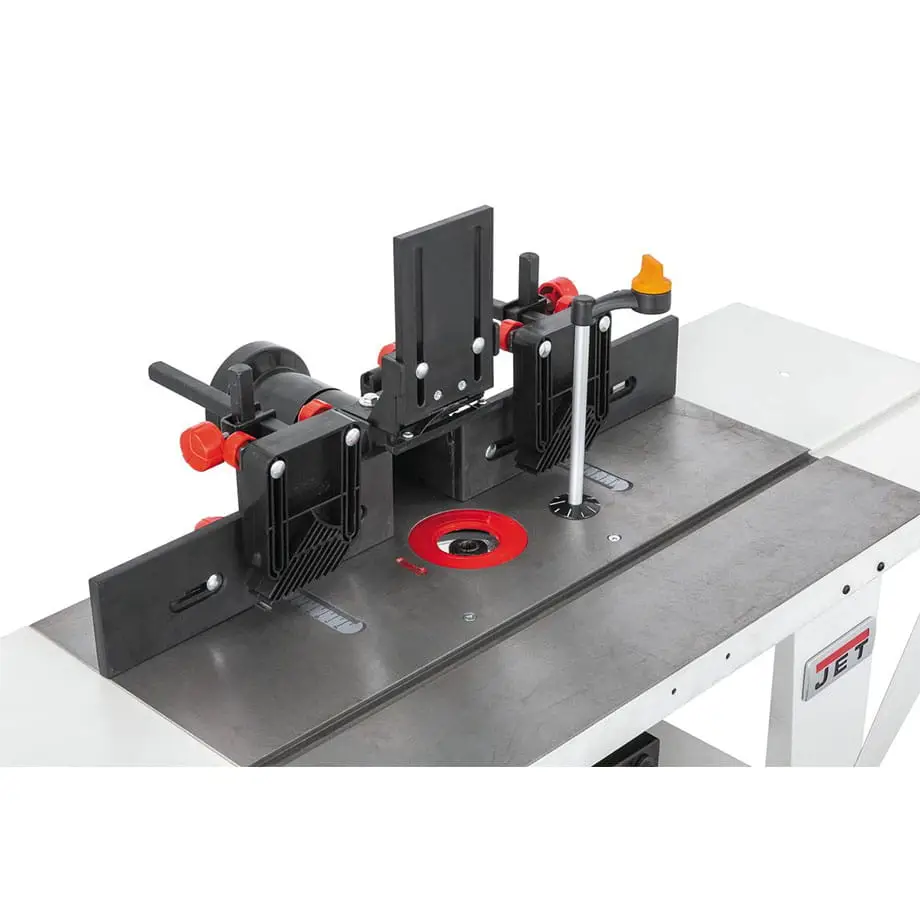

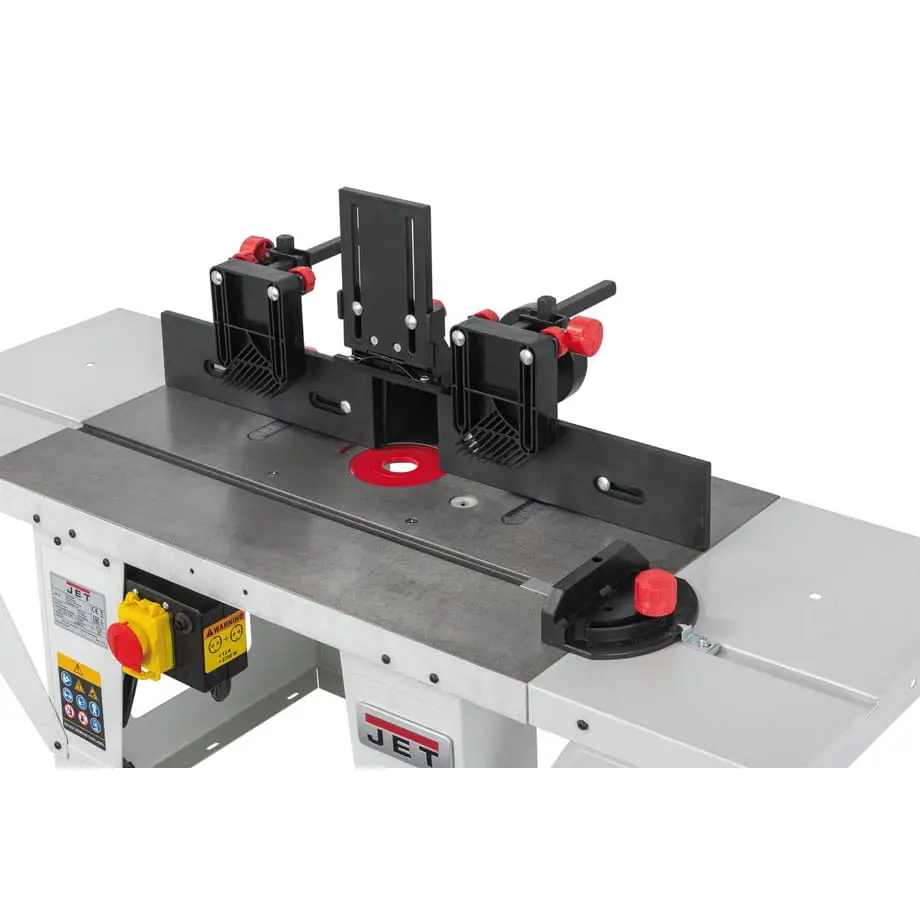

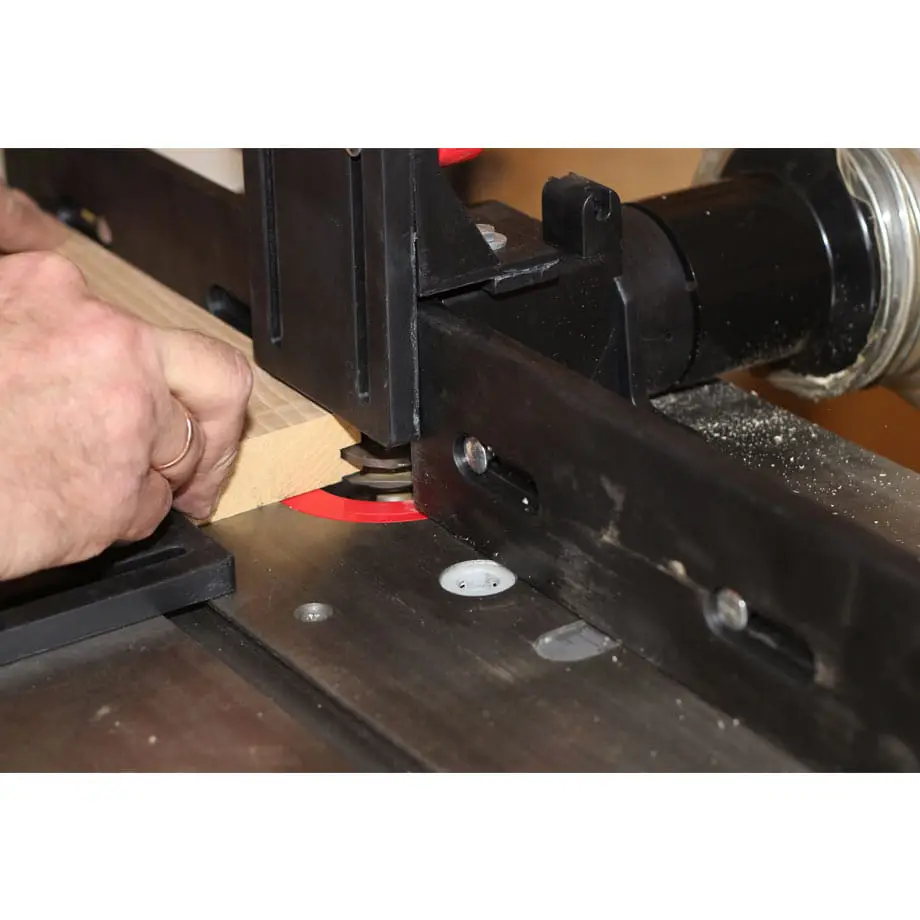

Regulowana przykładnica frezarska

Przykładnica ma długość regulowaną w zakresie około:

540–610 mm

Wysokość powierzchni prowadzącej wynosi:

75 mm

Przykładnicę można przesuwać względem frezu i dopasować do wymaganej głębokości obróbki.

Dwie regulowane powierzchnie prowadzące pozwalają:

• zmniejszyć szczelinę wokół frezu,
• dopasować prowadzenie do średnicy narzędzia,
• stabilizować materiał przed i po frezowaniu,
• obrabiać element na całej długości,
• ustawić stronę odbiorczą z niewielkim przesunięciem podczas lekkiego wyrównywania krawędzi.

Po ustawieniu przykładnicy wszystkie pokrętła muszą zostać mocno dokręcone.

Nie wolno umieszczać obrabianego elementu pomiędzy frezem a przykładnicą w sposób powodujący jego zakleszczenie.

Docisk górny i prowadnica boczna

JET JRT-2 ma regulowany docisk górny oraz boczną prowadnicę materiału.

Ich zadaniem jest:

• dociskanie elementu do blatu,
• utrzymywanie materiału przy przykładnicy,
• ograniczenie unoszenia obrabianej części,
• zapewnienie płynniejszego posuwu,
• poprawa powtarzalności,
• zmniejszenie ryzyka odrzutu.

Ustawienie docisków należy dopasować do grubości i szerokości materiału. Element powinien przesuwać się płynnie, ale bez nadmiernego luzu.

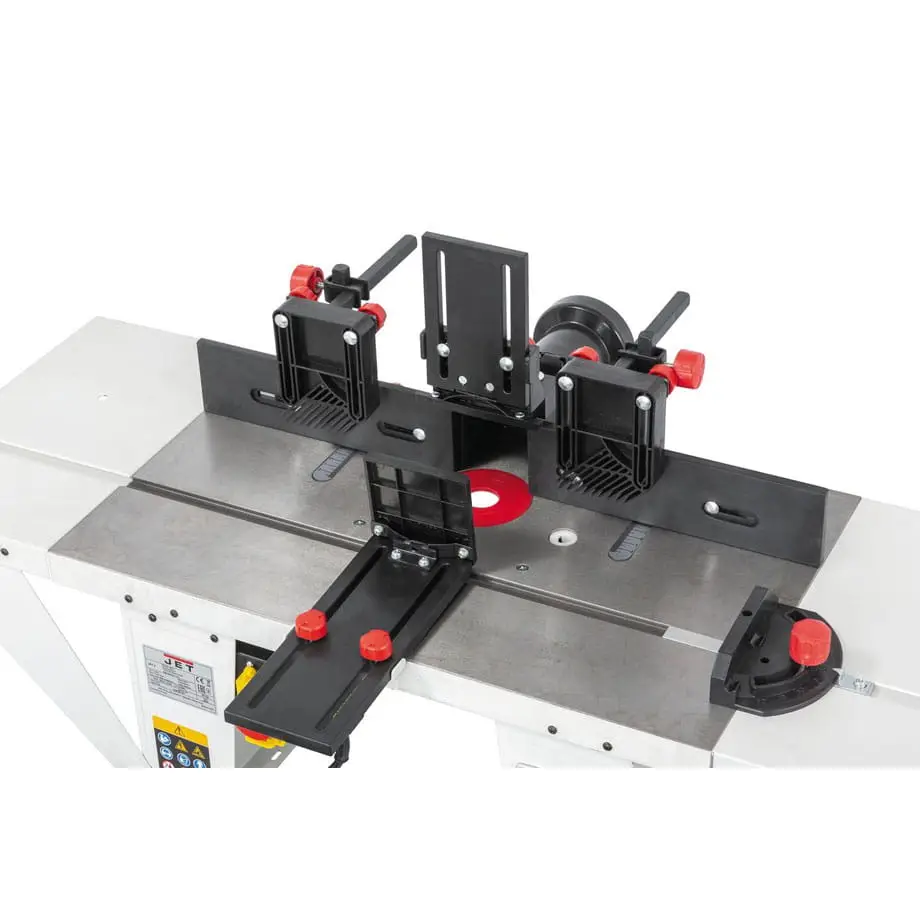

Dwa dociski sprężynowe typu featherboard

W zestawie znajdują się dwa regulowane dociski sprężynowe.

Można wykorzystać je do:

• utrzymywania materiału przy prowadnicy,
• dociskania elementu do stołu,
• stabilizowania wąskich listew,
• wykonywania powtarzalnych przejść,
• ograniczenia cofnięcia materiału.

Dociski sprężynowe są szczególnie przydatne podczas obróbki długich i wąskich elementów, gdy konieczne jest utrzymanie stałego nacisku.

Prowadnica kątowa w zestawie

Prowadnica kątowa przesuwa się w rowku wykonanym w blacie.

Może być wykorzystywana podczas:

• frezowania czoła elementów,
• prowadzenia krótkich części,
• wykonywania obróbki pod ustawionym kątem,
• pracy z własnym przyrządem pomocniczym,
• przygotowywania powtarzalnych elementów ramowych.

Przed rozpoczęciem dokładnej obróbki ustawienie prowadnicy należy sprawdzić kątownikiem lub odpowiednim przymiarem.

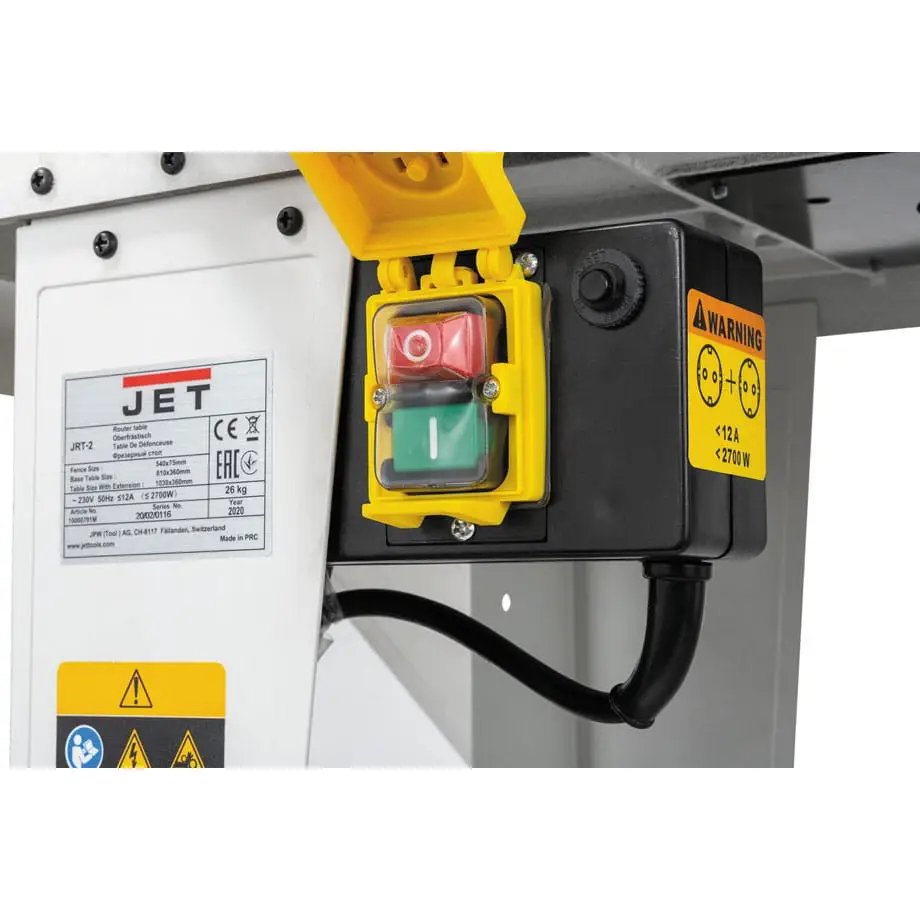

Wyłącznik magnetyczny z zabezpieczeniem podnapięciowym

Stół jest wyposażony w wyłącznik magnetyczny z dużym, łatwo dostępnym przyciskiem zatrzymania.

Wyłącznik zabezpiecza przed samoczynnym ponownym uruchomieniem frezarki po przerwie w dostawie prądu.

Po zaniku i powrocie zasilania urządzenie pozostaje wyłączone. Aby ponownie rozpocząć pracę, operator musi świadomie nacisnąć zielony przycisk uruchamiający.

Rozwiązanie zwiększa bezpieczeństwo w porównaniu z podłączeniem frezarki bezpośrednio do zwykłego gniazda.

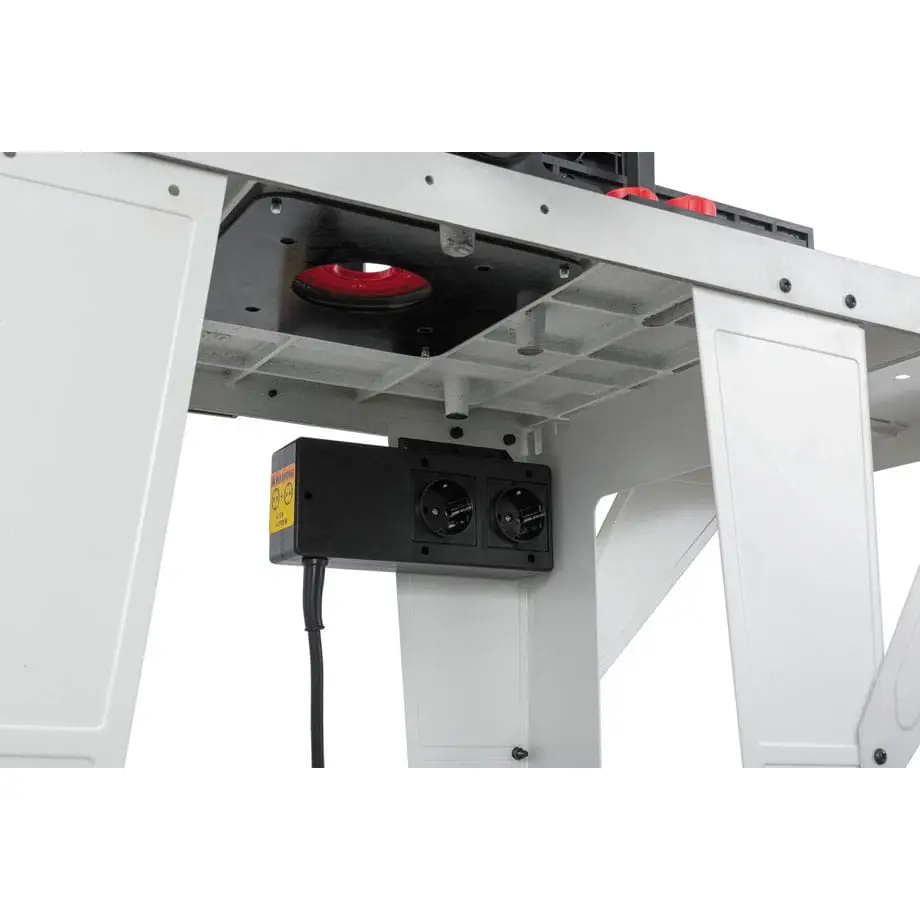

Dwa sterowane gniazda 230 V

Wyłącznik ma dwa gniazda zasilające.

Można do nich podłączyć:

• frezarkę górnowrzecionową,
• odkurzacz lub odpowiedni odciąg pyłu.

Oba gniazda są uruchamiane i wyłączane jednocześnie. Dzięki temu urządzenie odciągowe może rozpocząć pracę razem z frezarką.

Łączna moc pobierana przez urządzenia podłączone do obu gniazd nie może przekraczać 2700 W.

Oznacza to, że przy podłączeniu odkurzacza należy zsumować jego moc pobieraną z mocą frezarki.

Wyłącznik ma zabezpieczenie przeciążeniowe. Po jego zadziałaniu należy:

1. Wyłączyć urządzenia.
2. Odłączyć zasilanie.
3. Usunąć przyczynę przeciążenia.
4. Odczekać około 5 minut.
5. Zresetować zabezpieczenie.

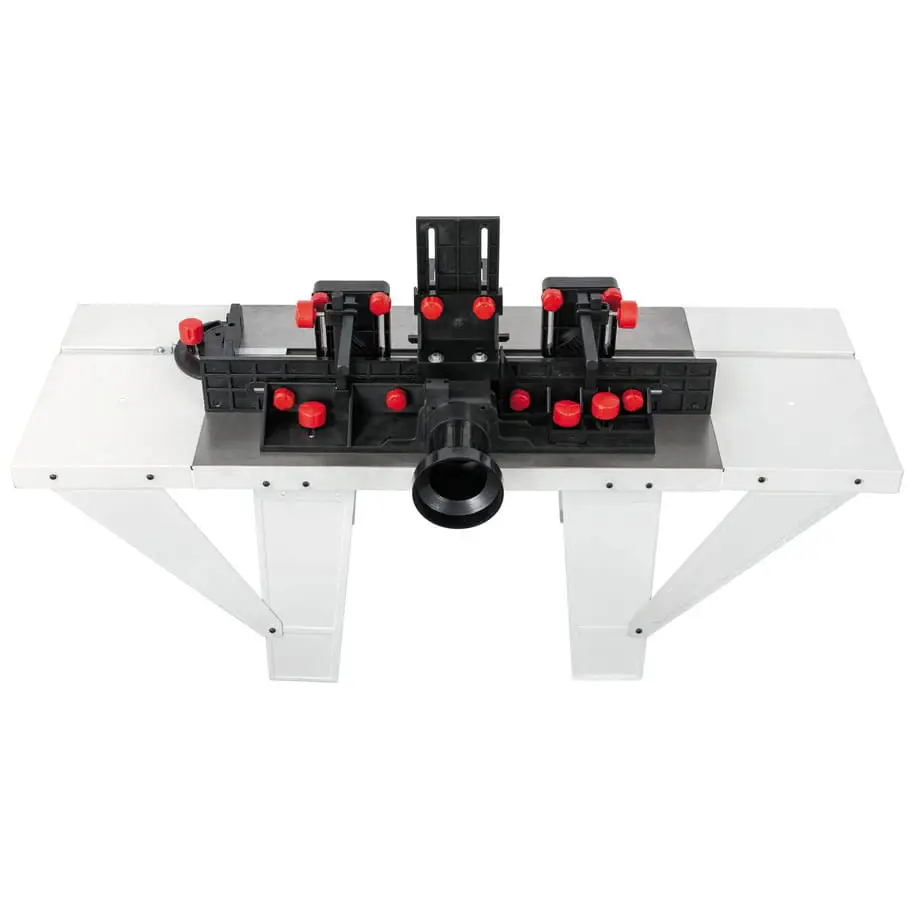

Przyłącze odciągowe Ø57/100 mm

Osłona przy prowadnicy jest wyposażona w przyłącze odciągowe:

Ø57 mm z adapterem do Ø100 mm

Pozwala to podłączyć:

• odkurzacz warsztatowy,
• odciąg do pyłu,
• instalację z przewodem Ø100 mm.

Skuteczne odciąganie:

• ogranicza ilość pyłu na blacie,
• poprawia widoczność narzędzia,
• zmniejsza gromadzenie wiórów przy prowadnicy,
• poprawia czystość stanowiska,
• ogranicza zapychanie przestrzeni wokół frezu.

Należy pamiętać, że odbiór pyłu wyłącznie z prowadnicy może nie usuwać wszystkich zanieczyszczeń powstających pod stołem. W zależności od konstrukcji frezarki może być potrzebne dodatkowe odciąganie spod blatu.

Najważniejsze zalety JET JRT-2

• przekształca frezarkę ręczną w stanowisko stacjonarne,
• żeliwny blat główny 610 × 360 mm,
• powierzchnia z przedłużeniami 1030 × 360 mm,
• stabilna konstrukcja o masie 23 kg,
• płyta montażowa do frezarki,
• możliwość dopasowania do różnych modeli,
• przygotowanie do wybranych frezarek Triton i CMT,
• otwór do regulacji wysokości kompatybilnej frezarki,
• maksymalna średnica narzędzia 82,5 mm,
• cztery wymienne pierścienie redukcyjne,
• regulowana przykładnica,
• prowadnica boczna,
• docisk górny,
• dwa dociski sprężynowe,
• prowadnica kątowa,
• wyłącznik magnetyczny,
• zabezpieczenie przed ponownym rozruchem,
• zabezpieczenie przeciążeniowe,
• dwa sterowane gniazda,
• możliwość wspólnego uruchamiania frezarki i odciągu,
• przyłącze odciągowe Ø57/100 mm,
• możliwość przykręcenia stołu do stabilnej podstawy.

Wyposażenie standardowe

W zestawie znajdują się:

• stół frezarski JET JRT-2,
• żeliwny blat główny,
• dwa boczne przedłużenia blatu,
• dwie nogi,
• cztery wsporniki przedłużeń,
• płyta montażowa do frezarki,
• cztery pierścienie redukcyjne,
• regulowana przykładnica frezarska,
• prowadnica boczna materiału,
• docisk górny,
• dwa dociski sprężynowe,
• prowadnica kątowa,
• osłona strefy frezowania,
• króciec odciągowy Ø57 mm,
• adapter odciągowy Ø100 mm,
• wyłącznik magnetyczny,
• zabezpieczenie przeciążeniowe,
• dwa gniazda zasilające,
• elementy montażowe,
• instrukcja użytkowania,
• wykaz części zamiennych.

Frezarka, frezy, odkurzacz oraz zewnętrzne przewody odciągowe nie znajdują się w zestawie.

Dane techniczne

Producent: JET

Model: JRT-2

Numer producenta: 10000791M

Rodzaj produktu: stół do frezarki górnowrzecionowej

Przeznaczenie: obróbka drewna i odpowiednich materiałów drewnopochodnych

Materiał blatu głównego: żeliwo

Wymiary blatu głównego: 610 × 360 mm

Wymiary stołu z przedłużeniami: 1030 × 360 mm

Wymiary całkowite: 1030 × 360 × 615 mm

Wymiary przykładnicy: około 540–610 × 75 mm

Maksymalna średnica frezu: 82,5 mm

Średnice otworów wkładek: 83, 74, 54, 47 i 32 mm

Średnica króćca odciągowego: 57 mm

Średnica adaptera odciągowego: 100 mm

Napięcie wyłącznika: 230 V

Częstotliwość: 50–60 Hz

Liczba gniazd sterowanych: 2

Maksymalna łączna moc podłączonych urządzeń: 2700 W

Zalecane zabezpieczenie instalacji: 16 A

Przewód przedłużający do 25 m: H07RN-F 3 × 1,5 mm²

Przewód przedłużający powyżej 25 m: H07RN-F 3 × 2,5 mm²

Klasa ochronności: I

Zabezpieczenie przed ponownym rozruchem: tak

Zabezpieczenie przeciążeniowe: tak

Prowadnica kątowa: w zestawie

Dociski sprężynowe: 2 sztuki

Masa netto: 23 kg

EAN: 7612375512489

Zasady bezpiecznej pracy

Przed uruchomieniem należy sprawdzić:

• stabilność i wypoziomowanie stołu,
• zamocowanie frezarki do płyty,
• dokręcenie wszystkich śrub,
• prawidłowe osadzenie frezu,
• dobór odpowiedniego pierścienia redukcyjnego,
• ustawienie przykładnicy,
• położenie osłony,
• ustawienie docisków,
• podłączenie odciągu,
• swobodny obrót frezu,
• brak narzędzi i luźnych przedmiotów na blacie.

Materiał należy prowadzić przeciwnie do kierunku obrotu frezu.

Nie wolno:

• wykonywać obróbki bez prowadnicy lub odpowiedniego szablonu,
• prowadzić materiału swobodnie bez podparcia,
• umieszczać dłoni w pobliżu frezu,
• regulować stołu przy podłączonym zasilaniu,
• przekraczać maksymalnej średnicy narzędzia,
• przekraczać łącznej mocy 2700 W,
• obrabiać metalu,
• używać uszkodzonych frezów,
• usuwać zakleszczonego materiału przed zatrzymaniem narzędzia.

Przy wąskich elementach należy używać docisków, popychaczy i odpowiednich przyrządów prowadzących.

Elementy krótsze niż 200 mm wymagają zastosowania specjalnego szablonu lub przyrządu podawczego.

Konserwacja

Przed czyszczeniem lub regulacją należy:

1. Wyłączyć frezarkę czerwonym przyciskiem.
2. Odłączyć stół od zasilania.
3. Poczekać na całkowite zatrzymanie frezu.
4. Odłączyć frezarkę od gniazda wyłącznika.

Regularnie należy:

• oczyszczać blat z pyłu i żywicy,
• kontrolować dokręcenie frezarki,
• sprawdzać stan płyty montażowej,
• czyścić rowek prowadnicy kątowej,
• kontrolować pierścienie redukcyjne,
• sprawdzać działanie wyłącznika,
• oczyszczać króciec odciągowy,
• zabezpieczać żeliwo przed korozją,
• kontrolować stan przewodów i wtyczek.

FAQ – najczęściej zadawane pytania

Czy frezarka znajduje się w zestawie?

Nie. Stół jest dostarczany bez frezarki górnowrzecionowej.

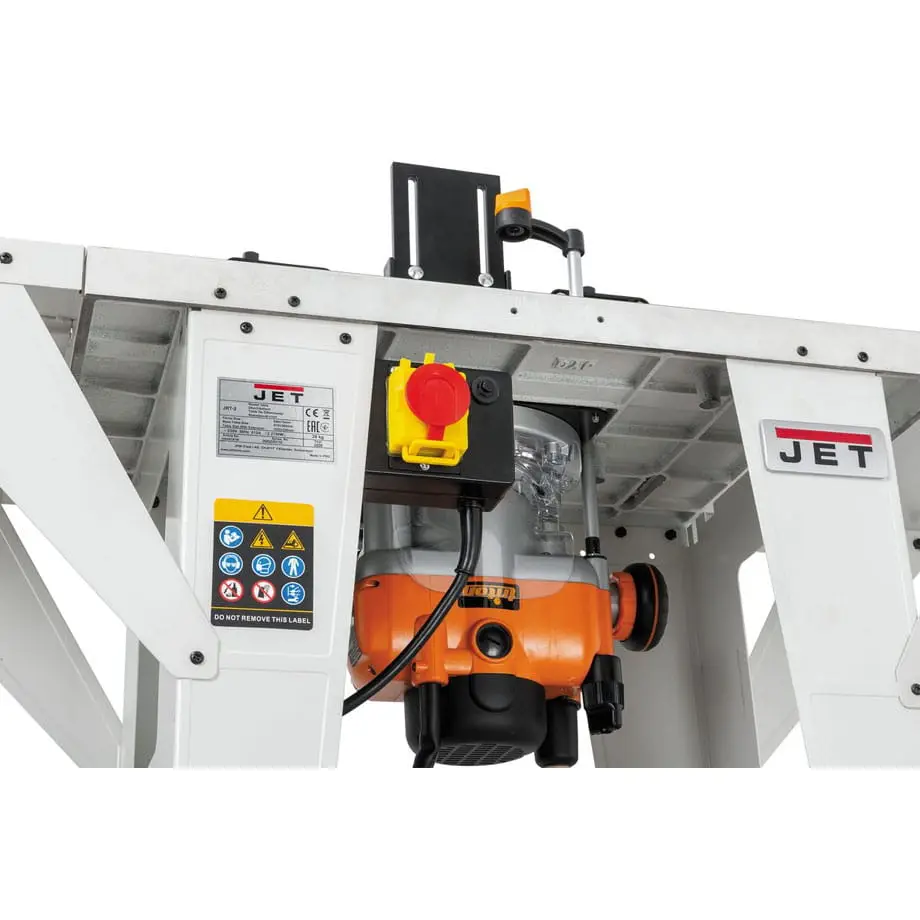

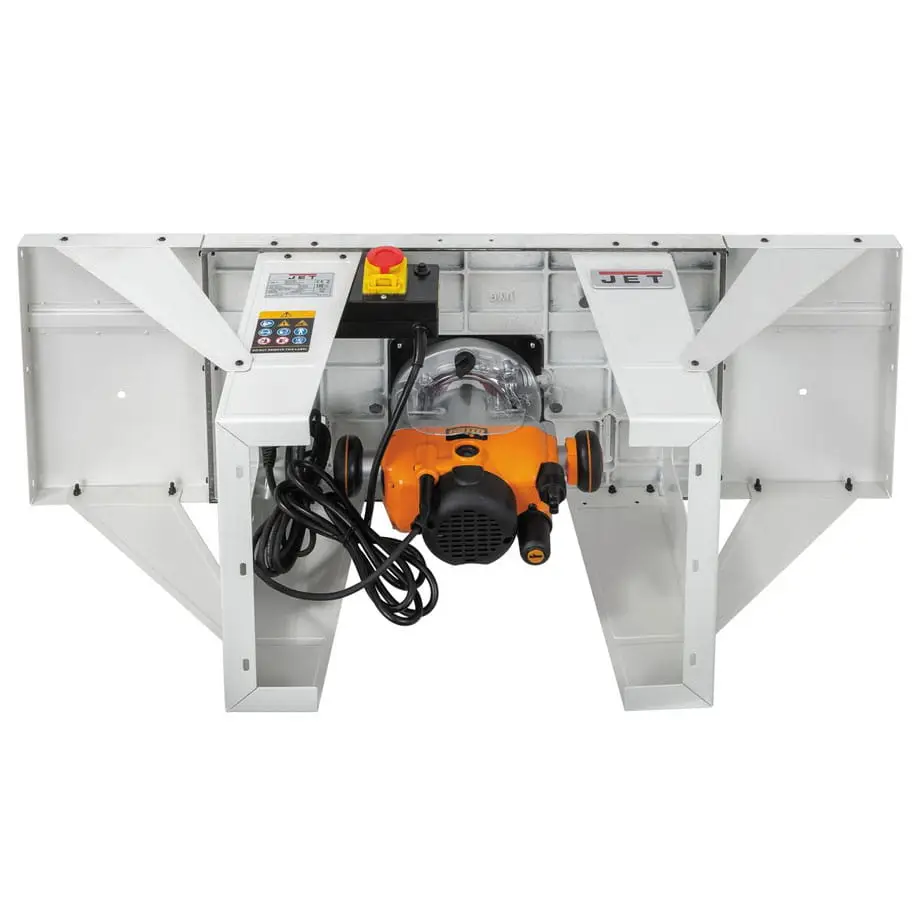

Do jakich frezarek pasuje JET JRT-2?

Płyta ma przygotowane otwory pod wybrane frezarki Triton i CMT, w tym Triton TRA001. Przy innych modelach może być konieczne wykonanie własnych otworów montażowych.

Czy można zamontować frezarkę innej marki?

Tak, pod warunkiem że jej konstrukcja, wymiary i sposób mocowania pozwalają na bezpieczne zamontowanie do płyty.

Czy stół ma żeliwny blat?

Tak. Główna część robocza o wymiarach 610 × 360 mm jest wykonana z żeliwa.

Jak duży jest stół po zamontowaniu przedłużeń?

1030 × 360 mm.

Jaka jest maksymalna średnica frezu?

82,5 mm.

Jakie pierścienie redukcyjne znajdują się w zestawie?

Wkładki zapewniają otwory o średnicach 83, 74, 54, 47 i 32 mm.

Czy stół ma własny silnik?

Nie. Źródłem napędu jest zamontowana pod blatem frezarka górnowrzecionowa.

Co oznacza maksymalna moc 2700 W?

Jest to maksymalna łączna moc urządzeń podłączonych do obu gniazd wyłącznika. Przy podłączeniu frezarki i odkurzacza należy zsumować ich pobór mocy.

Czy odkurzacz może uruchamiać się razem z frezarką?

Tak. Oba gniazda są sterowane wspólnym wyłącznikiem.

Czy stół zabezpiecza przed samoczynnym uruchomieniem po zaniku prądu?

Tak. Wyłącznik magnetyczny wymaga ponownego świadomego uruchomienia po powrocie zasilania.

Jakie przyłącze odciągowe ma stół?

Ø57 mm oraz adapter do przewodu Ø100 mm.

Czy prowadnica kątowa jest w zestawie?

Tak.

Czy dociski sprężynowe są w zestawie?

Tak, zestaw zawiera dwa dociski typu featherboard.

Ile waży stół?

23 kg.
