Frezarka górnowrzecionowa jako maszyna stołowa

JET JRT-1 pozwala przekształcić kompatybilną frezarkę ręczną w stacjonarne stanowisko frezarskie. Zamiast prowadzić elektronarzędzie po materiale, operator przesuwa obrabiany element po stole względem frezu wystającego ponad blat.

Takie rozwiązanie zwiększa kontrolę podczas obróbki wąskich listew, niewielkich detali i elementów wymagających powtarzalnego prowadzenia. Stół sprawdzi się w warsztacie hobbystycznym, pracowni modelarskiej oraz przy produkcji prostych elementów meblowych i dekoracyjnych.

JET JRT-1 nie ma własnego silnika ani regulacji prędkości. Moc, zakres obrotów, średnica trzpienia oraz możliwości obróbki zależą od zamontowanej frezarki górnowrzecionowej.

Przeznaczenie i zastosowanie

Stół może być wykorzystywany do:

– profilowania prostych krawędzi,

– zaokrąglania i fazowania narożników,

– wykonywania wręgów,

– frezowania listew i elementów ramowych,

– obróbki elementów według przykładnicy,

– powtarzalnego frezowania detali o jednakowym przekroju,

– obróbki powierzchni krzywoliniowych frezami wyposażonymi w łożysko prowadzące,

– przygotowywania elementów z drewna i materiałów drewnopochodnych.

Maszyna nie jest przeznaczona do obróbki metalu. Obrabiany element musi mieć kształt i wymiary pozwalające na jego bezpieczne podparcie oraz prowadzenie.

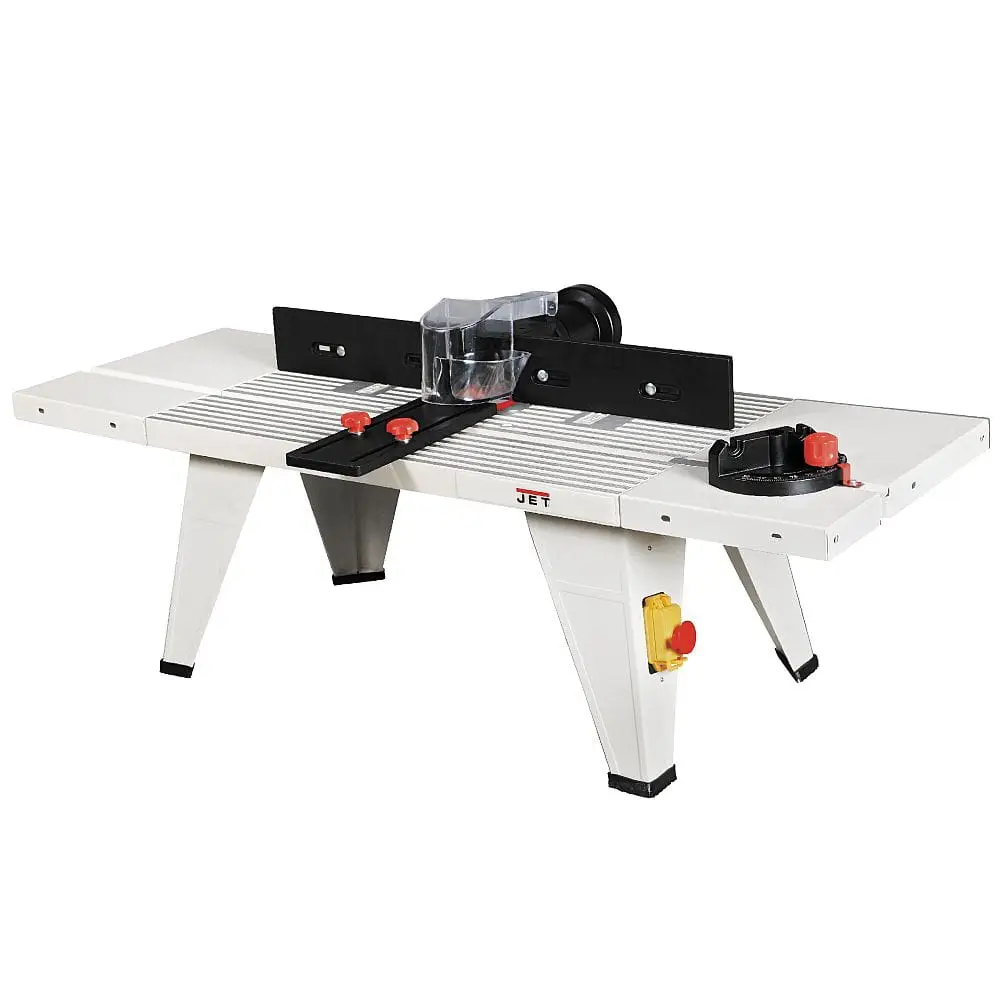

Blat roboczy z rozszerzeniami

Centralna część stołu ma wymiary 610 × 360 mm. Dwa boczne rozszerzenia zwiększają całkowitą powierzchnię podparcia do 1030 × 360 mm, ułatwiając prowadzenie dłuższych listew, desek i profili.

Blat wykonany ze stopu metalu zapewnia sztywną powierzchnię roboczą, a konstrukcja stołowa pozwala ustawić urządzenie na stabilnym blacie warsztatowym lub odpowiedniej podstawie. Całe stanowisko należy wypoziomować i zabezpieczyć przed przesuwaniem.

Przy obróbce szczególnie długich lub ciężkich elementów należy zastosować dodatkowe podpory rolkowe. Rozszerzenia stołu nie powinny przenosić całego ciężaru dużego materiału.

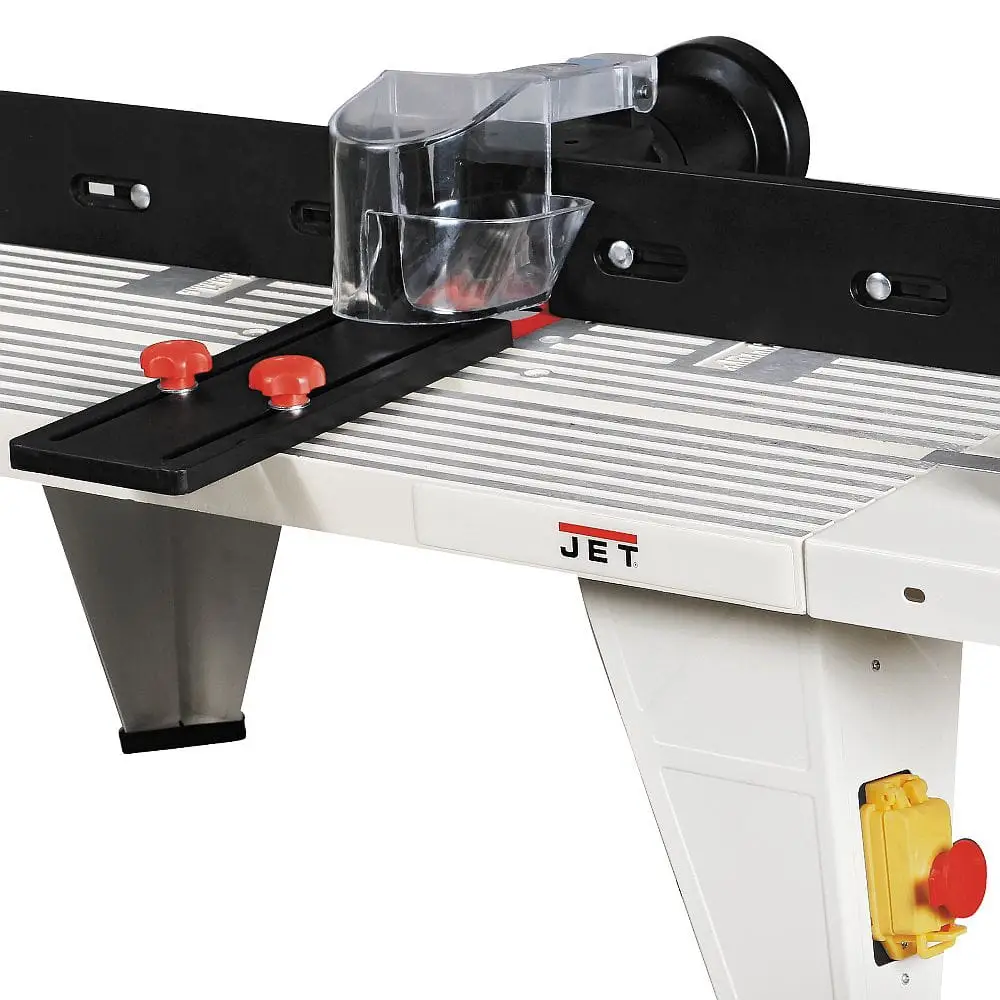

Regulowana przykładnica frezarska

Przykładnica o wymiarach 540–610 × 75 mm służy do kontrolowania położenia materiału względem frezu. Jej ustawienie określa głębokość zbierania oraz kierunek prowadzenia obrabianego elementu.

Przykładnicę należy ustawić możliwie blisko frezu, pozostawiając wyłącznie przestrzeń niezbędną do swobodnego obrotu narzędzia. Przed rozpoczęciem pracy wszystkie pokrętła i blokady muszą być dokładnie dokręcone.

Do obróbki poprzecznej można wykorzystać dołączoną przykładnicę kątową poruszającą się w rowku blatu. Przy elementach wąskich należy stosować docisk boczny oraz odpowiednie popychacze.

Dociski i osłona frezu

Dwa dociski grzebieniowe pomagają utrzymywać materiał przy stole i przykładnicy. Ograniczają jego unoszenie, przesuwanie na boki oraz ryzyko utraty kontroli podczas frezowania.

Opuszczana osłona powinna znajdować się możliwie blisko obrabianego elementu. Jej ustawienie trzeba każdorazowo dopasować do wysokości materiału i średnicy frezu.

Dociski i osłona poprawiają bezpieczeństwo, ale nie eliminują ryzyka odrzutu. Element należy zawsze prowadzić przeciwnie do kierunku obrotu frezu i bez wykonywania operacji z wolnej ręki.

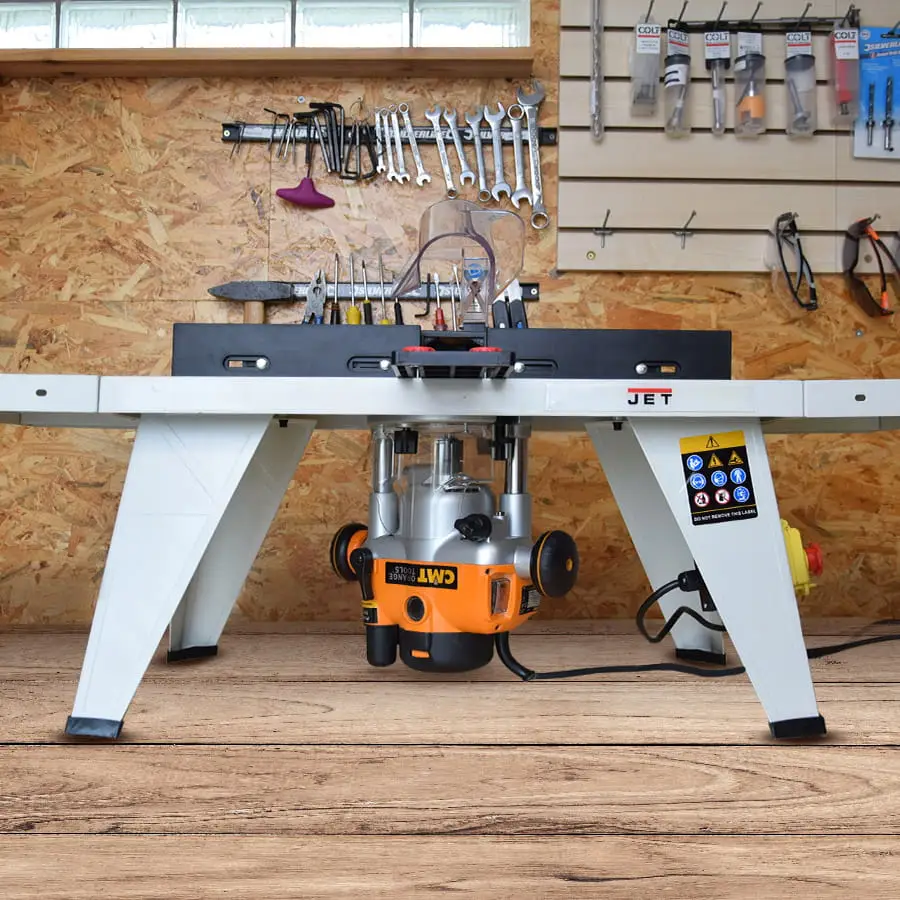

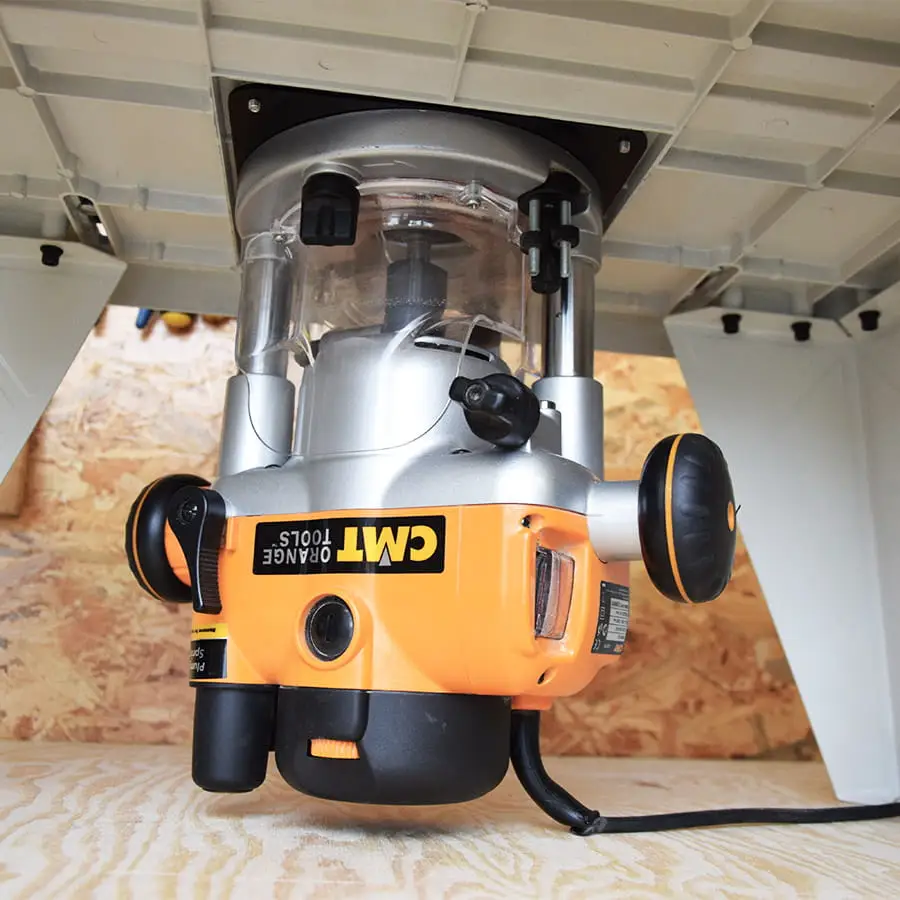

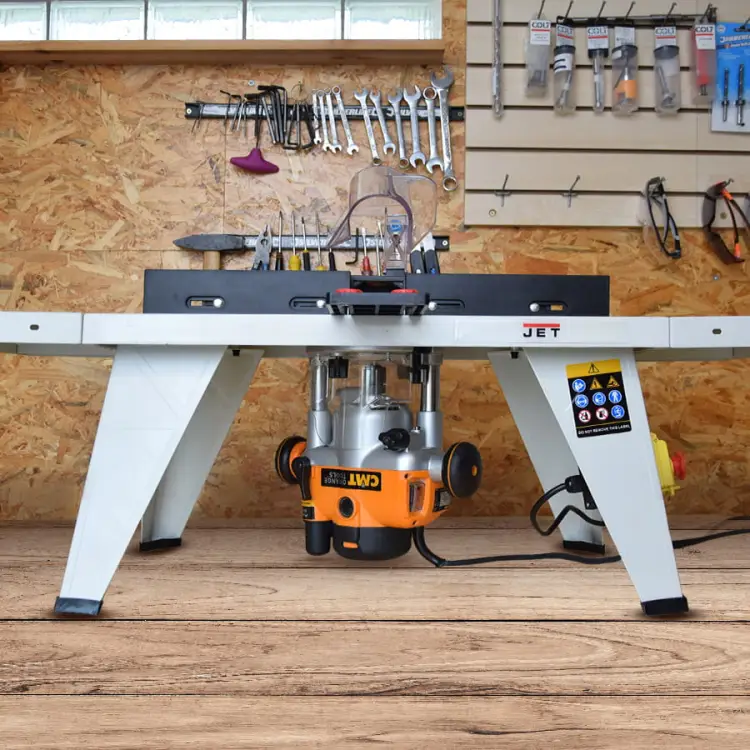

Mocowanie frezarki górnowrzecionowej

Niektóre frezarki można zamontować bezpośrednio do stołu. W większości przypadków elektronarzędzie trzeba najpierw przykręcić do dołączonej płyty montażowej.

Płyta nie jest fabrycznie przygotowana pod każdy dostępny model. Może być konieczne wykonanie otworów zgodnych z rozstawem śrub w podstawie konkretnej frezarki. Przed zakupem należy sprawdzić:

– wymiary podstawy frezarki,

– rozmieszczenie otworów montażowych,

– możliwość bezpiecznego przykręcenia urządzenia,

– dostęp do regulacji głębokości,

– możliwość zablokowania włącznika frezarki w pozycji roboczej,

– moc pobieraną elektronarzędzia.

Stół nie powinien być opisywany jako kompatybilny z każdym modelem bez konieczności dopasowania. Frezarka górnowrzecionowa nie znajduje się w zestawie.

Wyłącznik magnetyczny do frezarek o mocy do 1600 W

JET JRT-1 ma zewnętrzny wyłącznik magnetyczny z przyciskami uruchamiania i zatrzymywania. Frezarkę podłącza się do gniazda wyłącznika, a jej własny włącznik pozostawia w pozycji roboczej.

Takie rozwiązanie umożliwia obsługę napędu bez sięgania pod stół. Zabezpieczenie podnapięciowe zapobiega samoczynnemu ponownemu uruchomieniu frezarki po przerwie w dostawie energii.

Układ jest przeznaczony do frezarek zasilanych napięciem 230 V, których moc pobierana P1 nie przekracza 1600 W. Parametr ten dotyczy maksymalnego obciążenia wyłącznika, a nie mocy samego stołu.

Maksymalna średnica frezu 50 mm

Maksymalna średnica części roboczej frezu znajdującej się poniżej powierzchni stołu wynosi 50 mm. Oprócz tego ograniczenia należy uwzględnić dopuszczalną średnicę narzędzia dla zamontowanej frezarki, rodzaj tulei zaciskowej oraz zakres prędkości obrotowej.

Większe frezy wymagają zazwyczaj niższych obrotów. Jeżeli frezarka nie umożliwia ustawienia prędkości właściwej dla danego narzędzia, nie należy go stosować.

Trzpień frezu musi być zgodny z tuleją zaciskową zamontowanej frezarki. Stół nie zmienia średnicy mocowania ani parametrów elektronarzędzia.

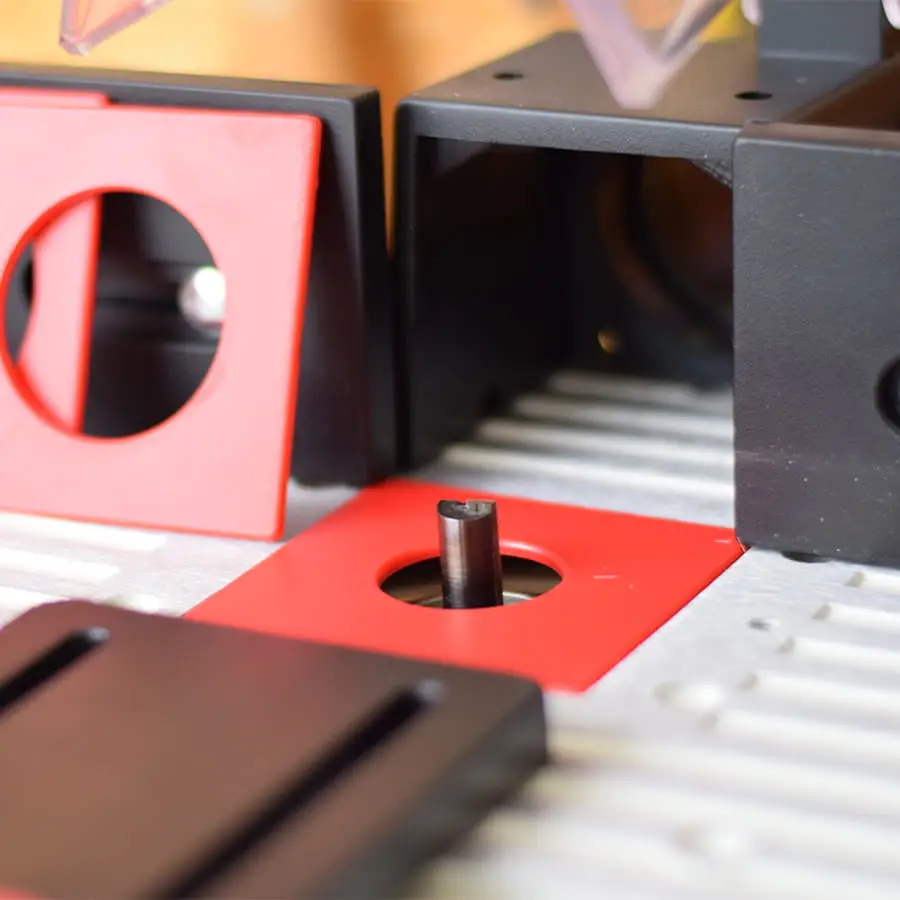

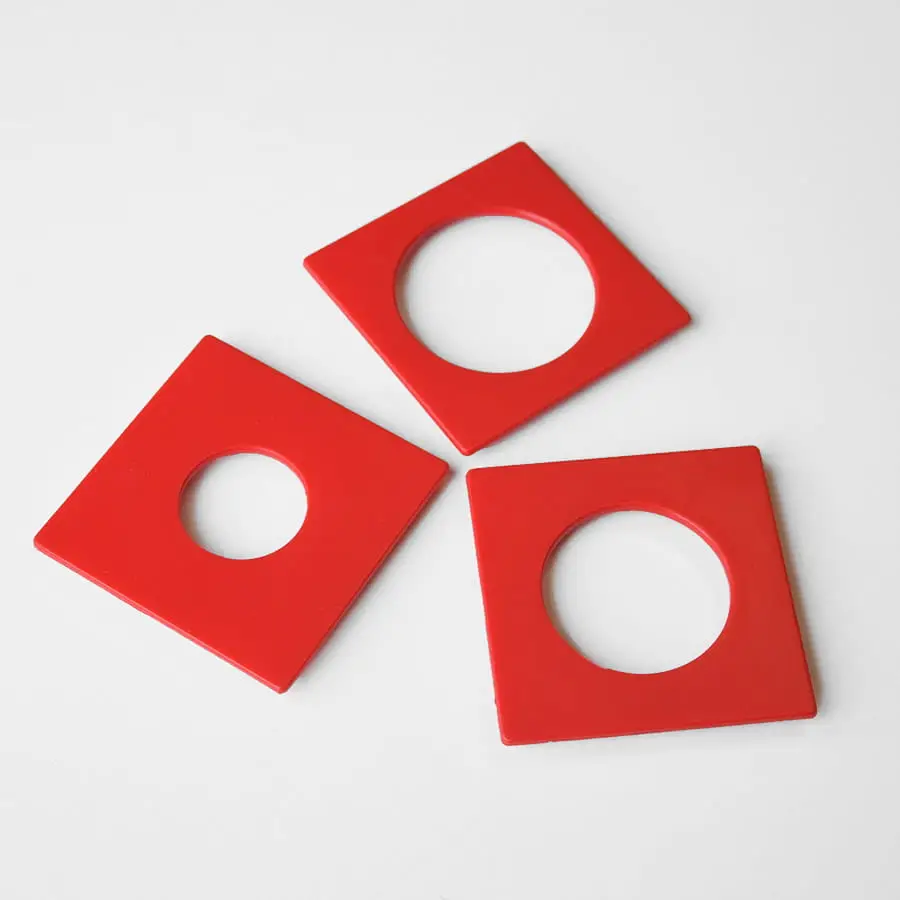

Wkładki stołu

W zestawie znajdują się trzy wkładki pozwalające dopasować otwór w blacie do średnicy używanego frezu. Należy zawsze stosować najmniejszą wkładkę zapewniającą swobodny obrót narzędzia.

Ograniczenie wolnej przestrzeni wokół frezu poprawia podparcie materiału i zmniejsza ryzyko zakleszczenia niewielkiego elementu. Zużytą, pękniętą lub uszkodzoną wkładkę należy wymienić.

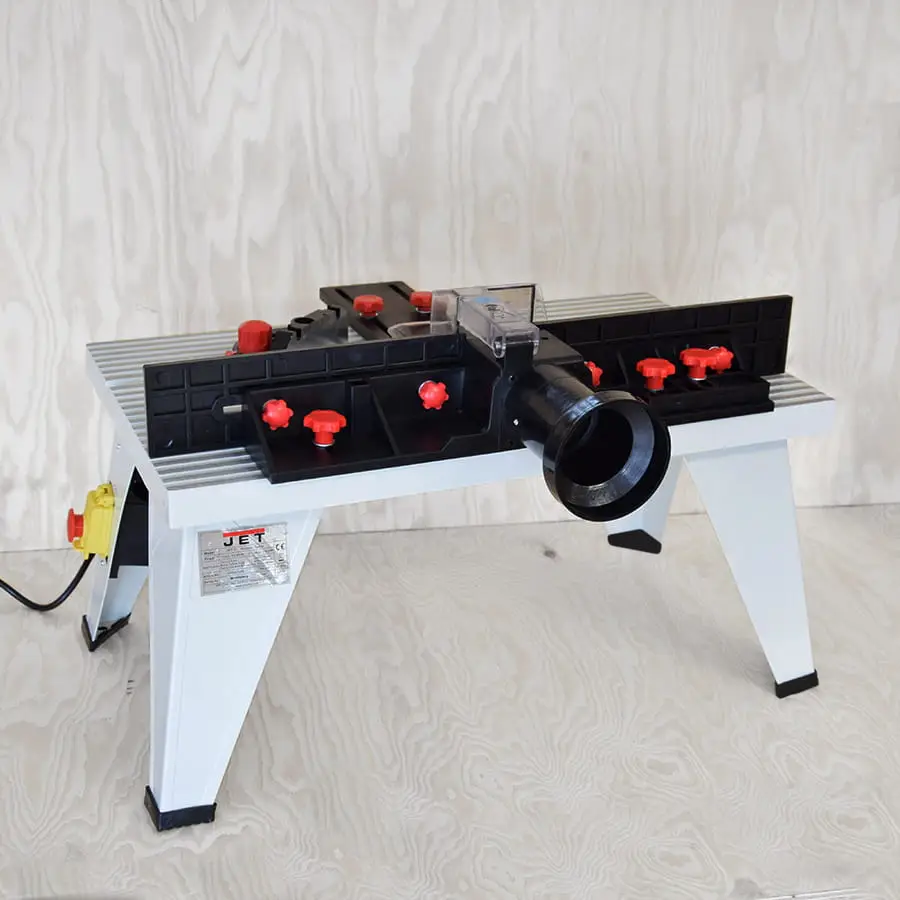

Odciąganie pyłu i wiórów

Króciec umieszczony przy przykładnicy pozwala odprowadzać pył i wióry bezpośrednio ze strefy frezowania. Przyłącze współpracuje z odpowiednim odkurzaczem warsztatowym lub systemem odciągowym.

Dla wariantu oferowanego w sklepie podawane jest przyłącze 57/70 mm. Przed zakupem przewodu lub redukcji warto sprawdzić rzeczywistą średnicę posiadanego króćca.

Odciąg należy uruchomić przed rozpoczęciem frezowania. Poprawia on widoczność miejsca pracy, ogranicza gromadzenie wiórów przy przykładnicy i zmniejsza ilość drobnego pyłu unoszącego się w warsztacie.

Materiały, z którymi może pracować

Zakres materiałów zależy od zamontowanej frezarki i użytego frezu. Stół jest przeznaczony przede wszystkim do obróbki:

– drewna miękkiego i twardego,

– sklejki,

– płyt MDF i HDF,

– płyt wiórowych,

– płyt stolarskich,

– innych odpowiednich materiałów drewnopochodnych.

Nie należy obrabiać elementów zawierających gwoździe, wkręty, zszywki ani inne metalowe części.

Ograniczenia produktu

JET JRT-1 nie jest kompletną frezarką stołową. Do pracy potrzebna jest kompatybilna frezarka górnowrzecionowa, odpowiednie frezy i system odciągowy.

Stół jest przeznaczony głównie do pracy hobbystycznej i lekkich zastosowań warsztatowych. Nie zastępuje ciężkiej frezarki dolnowrzecionowej wyposażonej w przemysłowy napęd, posuw mechaniczny i masywny żeliwny stół.

Nie należy wykonywać operacji z wolnej ręki. Czopowanie oraz frezowanie szczelinowe wymagające prowadzenia niezgodnego z konstrukcją stołu nie są dozwolone. Elementy krótsze niż 200 mm wymagają odpowiednich szablonów lub przyrządów podających.

Najważniejsze zalety JET JRT-1

– Przekształca frezarkę górnowrzecionową w stanowisko stołowe.

– Główny blat o wymiarach 610 × 360 mm.

– Rozszerzenia zwiększające długość powierzchni roboczej do 1030 mm.

– Regulowana przykładnica frezarska.

– Przykładnica kątowa do prowadzenia poprzecznego.

– Dwa dociski grzebieniowe stabilizujące materiał.

– Docisk boczny dla wąskich elementów.

– Opuszczana osłona frezu.

– Trzy wymienne wkładki stołu.

– Płyta do montażu frezarki górnowrzecionowej.

– Wyłącznik magnetyczny z zabezpieczeniem przed ponownym rozruchem.

– Możliwość podłączenia frezarki 230 V o mocy do 1600 W.

– Maksymalna średnica frezu pod stołem wynosząca 50 mm.

– Możliwość podłączenia odciągu pyłu.

– Kompaktowa konstrukcja o masie 10 kg.

Wyposażenie standardowe

– Stół frezarski JET JRT-1.

– Dwa rozszerzenia stołu.

– Płyta do zamocowania frezarki górnowrzecionowej.

– Regulowana przykładnica frezarska.

– Osłona frezu.

– Przykładnica kątowa.

– Docisk boczny obrabianego materiału.

– Dwa dociski grzebieniowe.

– Trzy wkładki stołu.

– Przyłącze odciągowe.

– Wyłącznik magnetyczny.

– Elementy montażowe.

– Instrukcja obsługi.

– Wykaz części zamiennych.

Wyposażenie opcjonalne

– Frezarka górnowrzecionowa 230 V o mocy pobieranej do 1600 W, której konstrukcja umożliwia bezpieczny montaż pod stołem.

– Frezy trzpieniowe dopasowane do tulei zaciskowej frezarki i dozwolonego zakresu obrotów.

– Odkurzacz warsztatowy lub system odciągowy z odpowiednim przewodem albo redukcją.

– Podpory rolkowe do długich elementów.

– Popychacze, szablony i przyrządy prowadzące do wąskich lub krótkich części.

Dane techniczne

Producent: JET

Model: JRT-1

Kod produktu: 121-JRT-1M

Numer katalogowy producenta: 10000760M

Rodzaj produktu: stół frezarski do frezarki górnowrzecionowej

Zalecane zastosowanie: hobbystyczne i lekkie prace warsztatowe

Zasilanie wyłącznika: 230 V, 50–60 Hz

Moc własnego silnika: nie dotyczy – stół nie ma silnika

Maksymalna moc podłączonej frezarki: 1600 W P1

Klasa ochronności: I

Zalecane zabezpieczenie instalacji: 10 A

Wymiary głównego stołu: 610 × 360 mm

Wymiary stołu z rozszerzeniami: 1030 × 360 mm

Wymiary pojedynczego rozszerzenia: 210 × 360 mm

Wymiary przykładnicy frezarskiej: 540–610 × 75 mm

Maksymalna średnica frezu pod stołem: 50 mm

Przyłącze odciągowe: 57/70 mm

Wymiary całkowite: 1030 × 360 × 410 mm

Masa: 10 kg

EAN: 8591761030181

Wskazówki dotyczące użytkowania

Przed montażem sprawdź dopasowanie frezarki do płyty i możliwość dostępu do regulacji głębokości. W razie potrzeby wykonaj w płycie otwory odpowiadające podstawie elektronarzędzia.

Ustaw stół na twardym, równym podłożu i zabezpiecz go przed przesuwaniem. Sprawdź wypoziomowanie rozszerzeń względem głównego blatu.

Dobierz najmniejszą wkładkę, przez którą frez może swobodnie się obracać. Ustaw przykładnicę, osłonę i dociski odpowiednio do wymiarów materiału.

Przed obróbką właściwego elementu wykonaj próbę na odpadzie. Materiał prowadź płynnie, przeciwnie do kierunku obrotu frezu, bez zatrzymywania go w jednym miejscu.

Bezpieczne użytkowanie

Podczas pracy stosuj okulary ochronne, ochronniki słuchu i odpowiednią ochronę dróg oddechowych.

Nie pracuj bez osłony frezu, przykładnicy i docisków wymaganych dla danej operacji. Nie prowadź materiału z wolnej ręki.

Przed regulacją, wymianą frezu, czyszczeniem lub kontrolą mocowania wyjmij wtyczkę stołu z gniazda i odłącz frezarkę.

Poczekaj, aż frezarka osiągnie pełne obroty, zanim dosuniesz materiał. Zakleszczony element usuwaj dopiero po całkowitym zatrzymaniu narzędzia.

Krótkie, wąskie i nieregularne części obrabiaj wyłącznie z wykorzystaniem odpowiedniego popychacza, szablonu lub przyrządu prowadzącego.

Konserwacja

Po zakończeniu pracy usuń pył i wióry z blatu, przykładnicy, wkładki oraz króćca odciągowego.

Regularnie sprawdzaj dokręcenie frezarki, płyty montażowej, rozszerzeń, docisków i wszystkich pokręteł blokujących.

Powierzchnię stołu utrzymuj w czystości i usuwaj osady żywicy, które utrudniają płynne prowadzenie materiału.

Kontroluj stan przewodu, gniazda i wyłącznika magnetycznego. Naprawy elementów elektrycznych powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami.

FAQ – najczęściej zadawane pytania

Czy frezarka górnowrzecionowa znajduje się w zestawie?

Nie. JET JRT-1 jest stołem przeznaczonym do zamontowania osobno dobranej frezarki.

Czy stół pasuje do każdej frezarki?

Nie można zagwarantować montażu każdego modelu bez modyfikacji. W większości przypadków płytę trzeba nawiercić zgodnie z rozstawem otworów w podstawie frezarki.

Jaką moc może mieć zamontowana frezarka?

Maksymalna moc pobierana P1 frezarki podłączonej do wyłącznika wynosi 1600 W.

Czy stół ma własny silnik?

Nie. Za napęd, prędkość obrotową i moc odpowiada zamontowana frezarka górnowrzecionowa.

Jak duży jest blat?

Główna część ma 610 × 360 mm. Po zamontowaniu rozszerzeń powierzchnia ma 1030 × 360 mm.

Jaką maksymalną średnicę może mieć frez?

Maksymalna średnica części frezu znajdującej się pod stołem wynosi 50 mm. Trzeba również przestrzegać ograniczeń zamontowanej frezarki.

Czy można podłączyć odciąg pyłu?

Tak. Przyłącze znajduje się przy przykładnicy frezarskiej i umożliwia zastosowanie odkurzacza lub systemu odciągowego.

Do czego służy wyłącznik magnetyczny?

Umożliwia wygodne uruchamianie frezarki z przodu stołu i zapobiega jej samoczynnemu ponownemu włączeniu po zaniku napięcia.

Czy można obrabiać MDF i sklejkę?

Tak. Stół jest przeznaczony do drewna i odpowiednich materiałów drewnopochodnych. Przy MDF należy stosować skuteczny odciąg i ochronę dróg oddechowych.

Czy można frezować bez przykładnicy?

Nie należy wykonywać operacji z wolnej ręki. Materiał musi być prowadzony za pomocą przykładnicy, frezu z łożyskiem albo odpowiedniego przyrządu.

Czy można obrabiać krótkie elementy?

Elementy krótsze niż 200 mm wymagają specjalnego szablonu, popychacza lub innego bezpiecznego przyrządu podającego.

Czy stół trzeba przykręcić do blatu?

Stół musi być stabilnie ustawiony na twardej i równej powierzchni. Przy regularnej pracy zalecane jest jego trwałe zamocowanie.

Ile waży JET JRT-1?

Masa stołu wynosi 10 kg.
