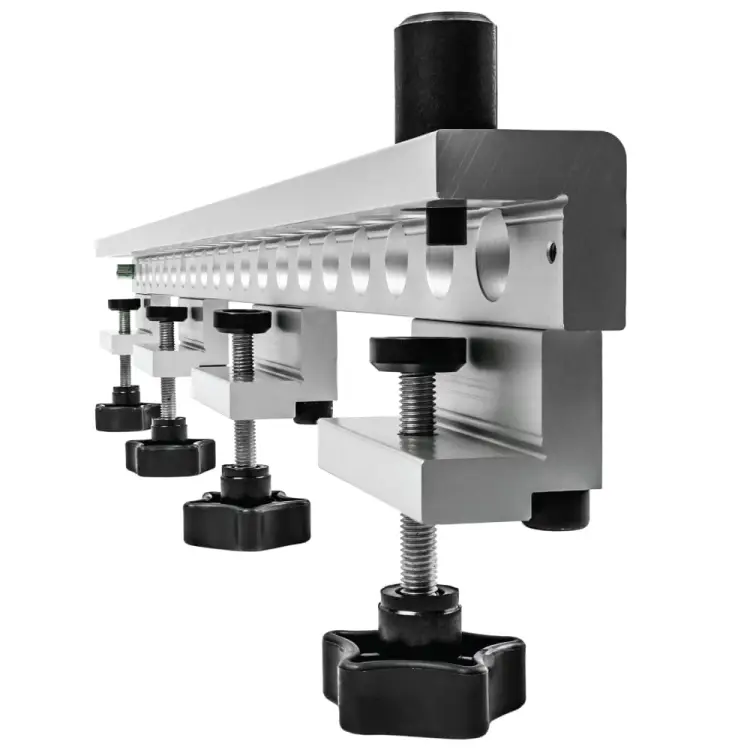

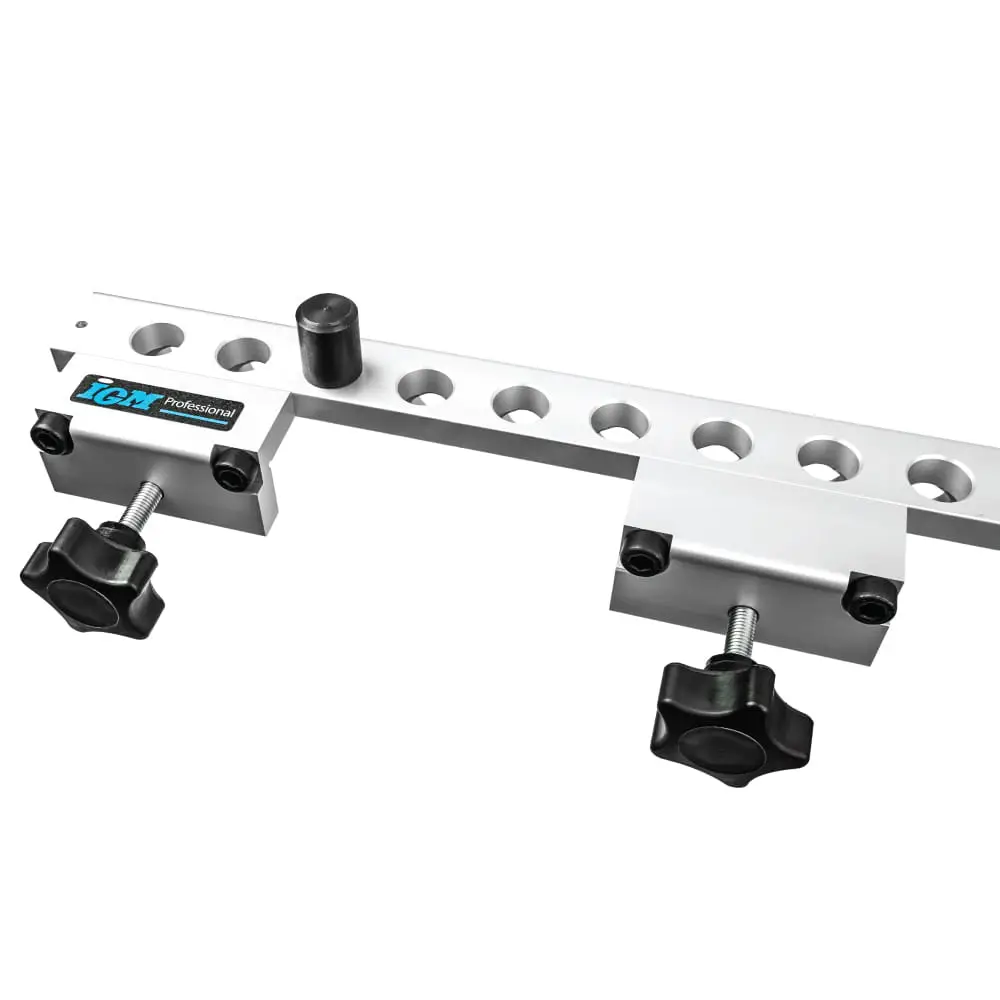

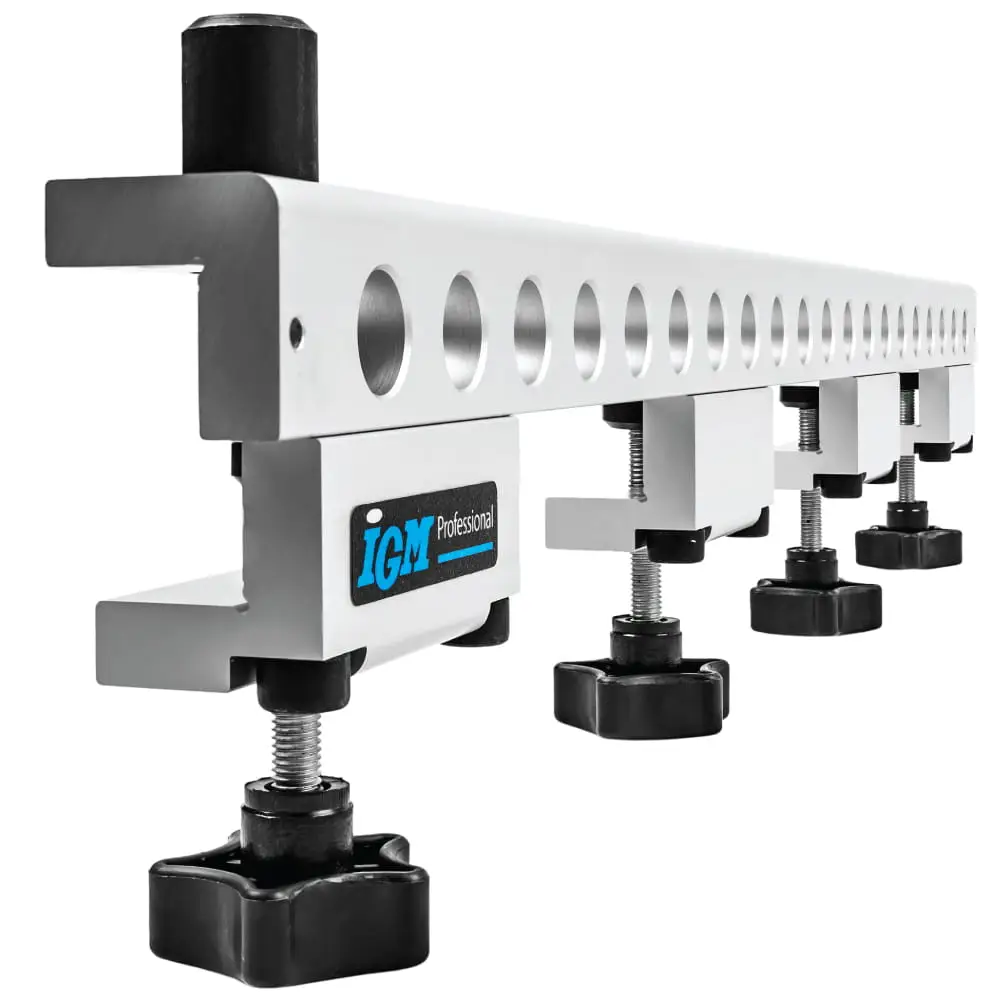

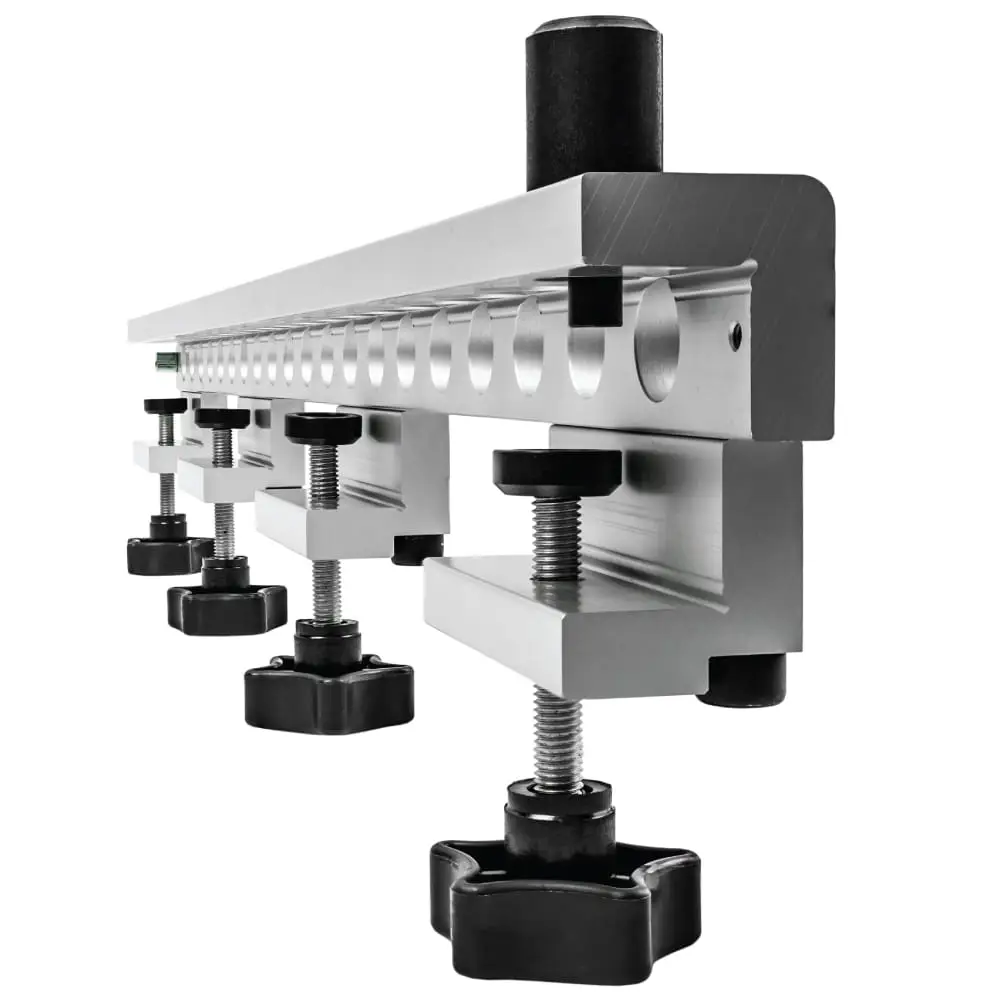

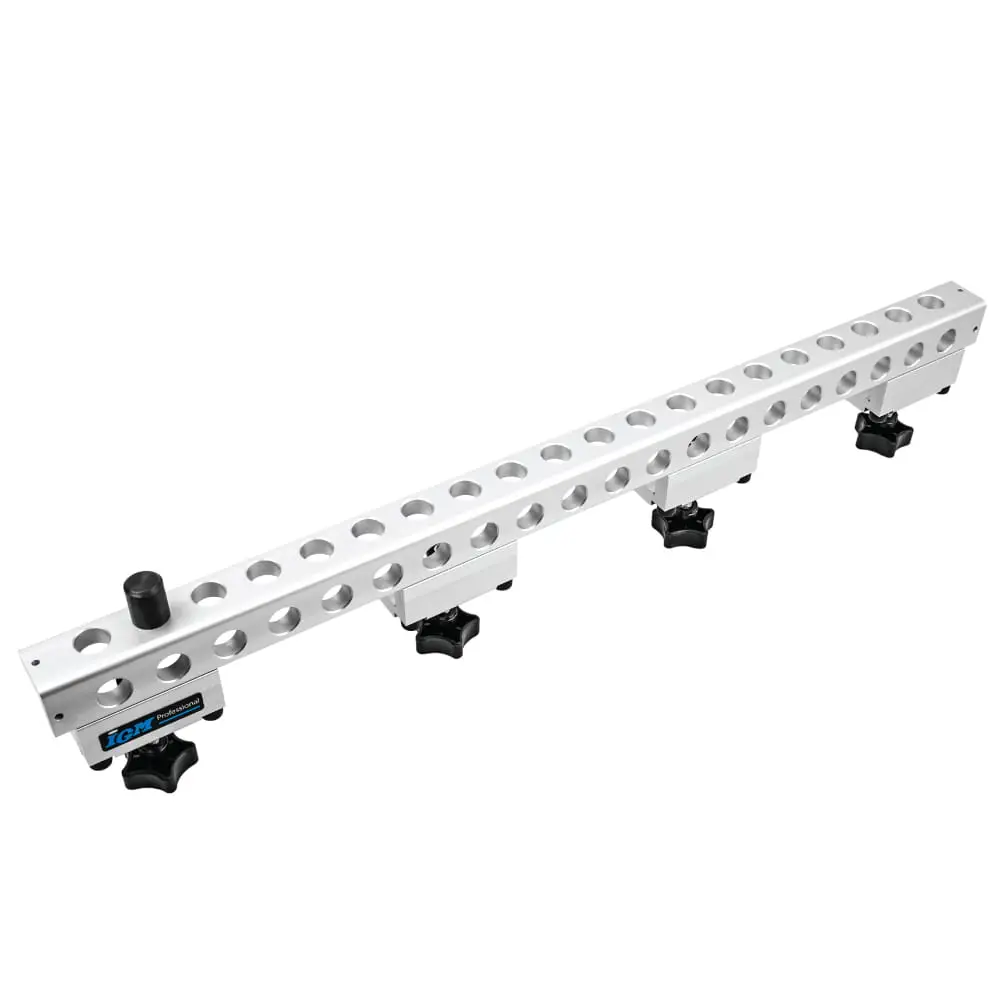

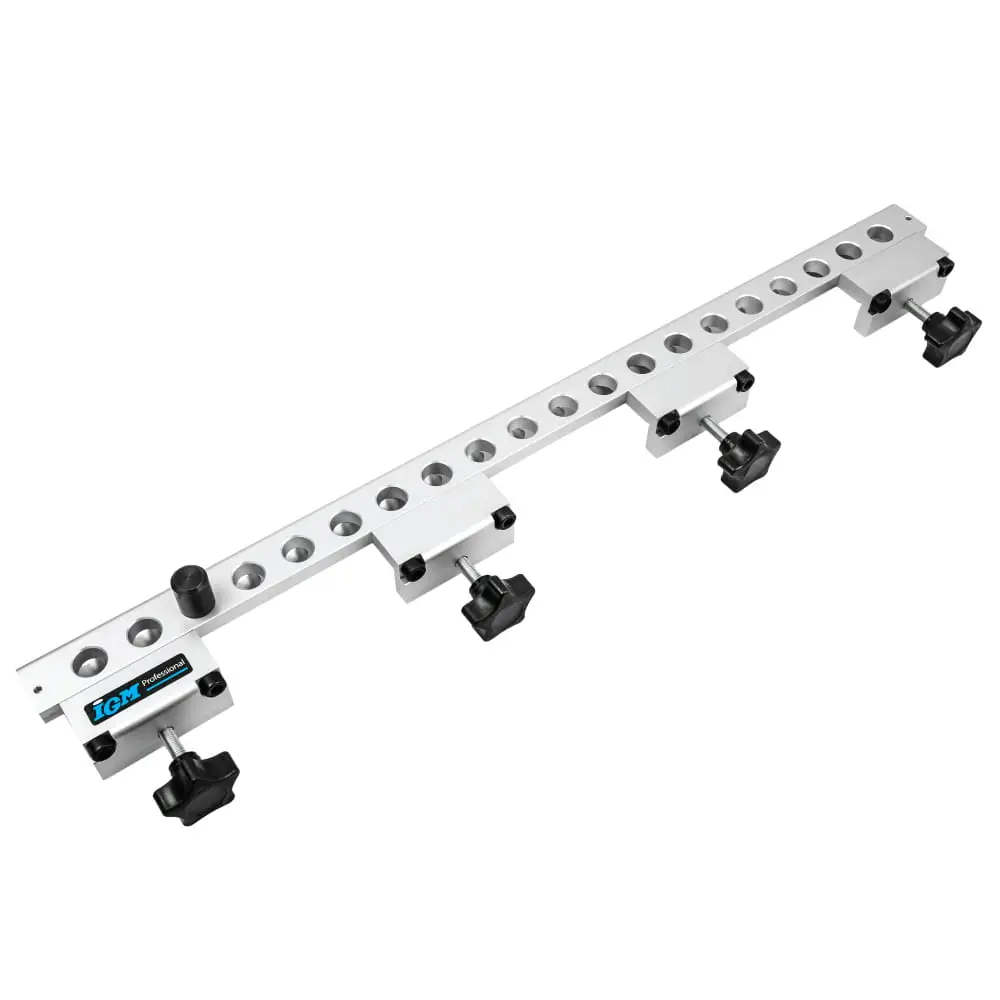

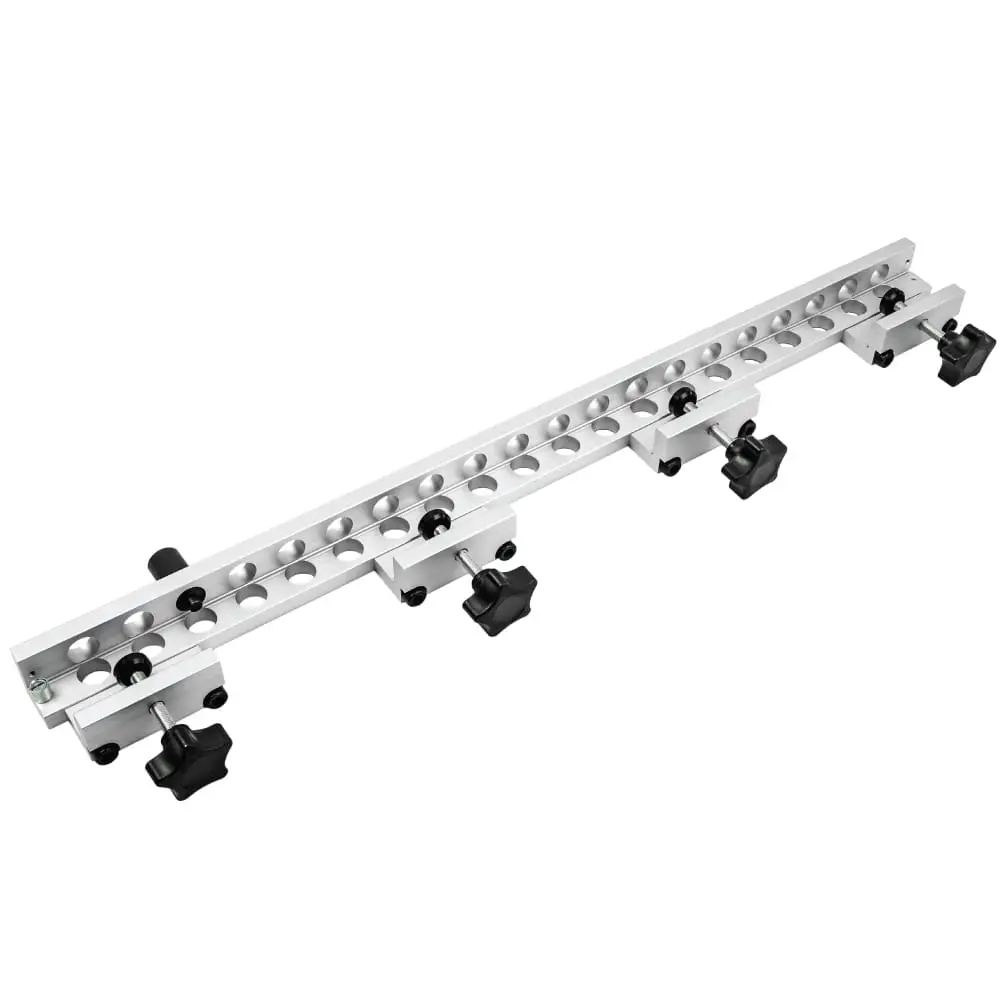

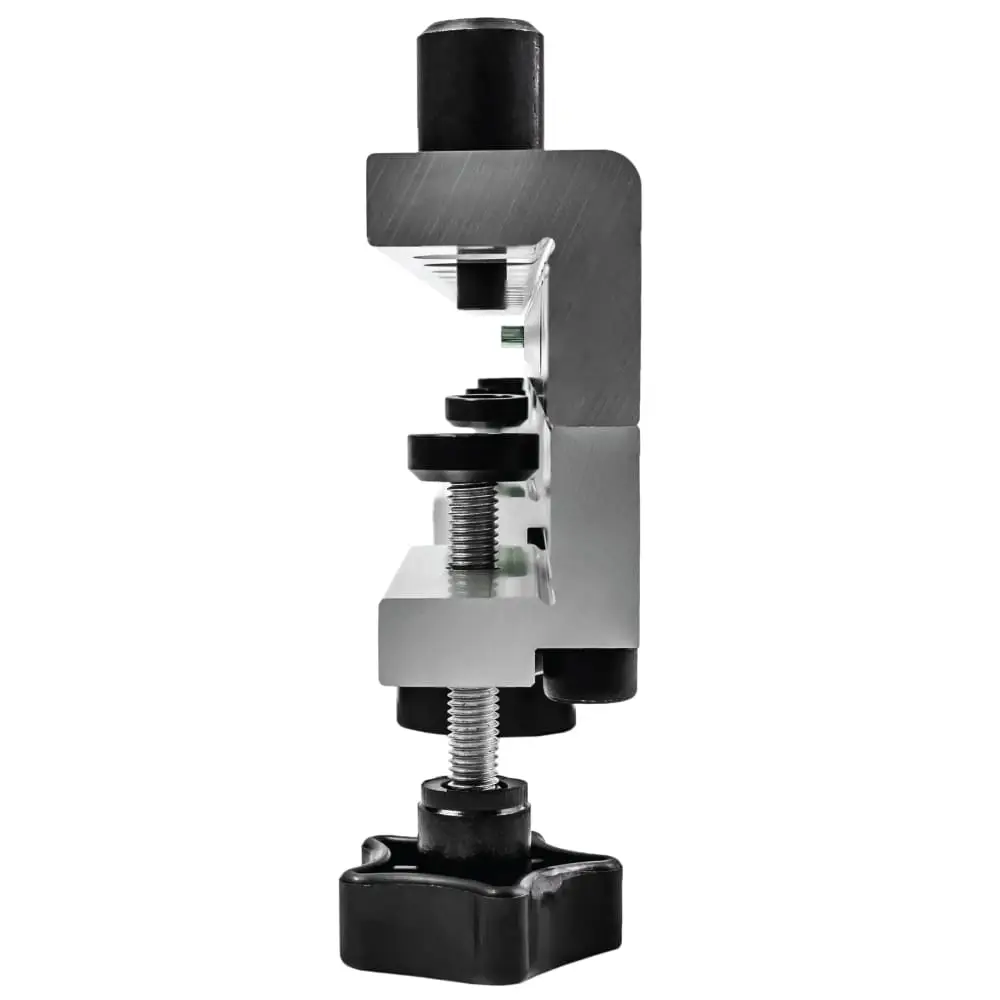

Przyrząd do wiercenia zestaw 656mm IGM FKP656

<sup>• Do dyblowania na krawędzi elementu
• Do połączeń na konfirmaty
• Możliwość mocowania wierteł o różnych średnicach
• Rozmieszczenie otworów jest zgodne z normą euro

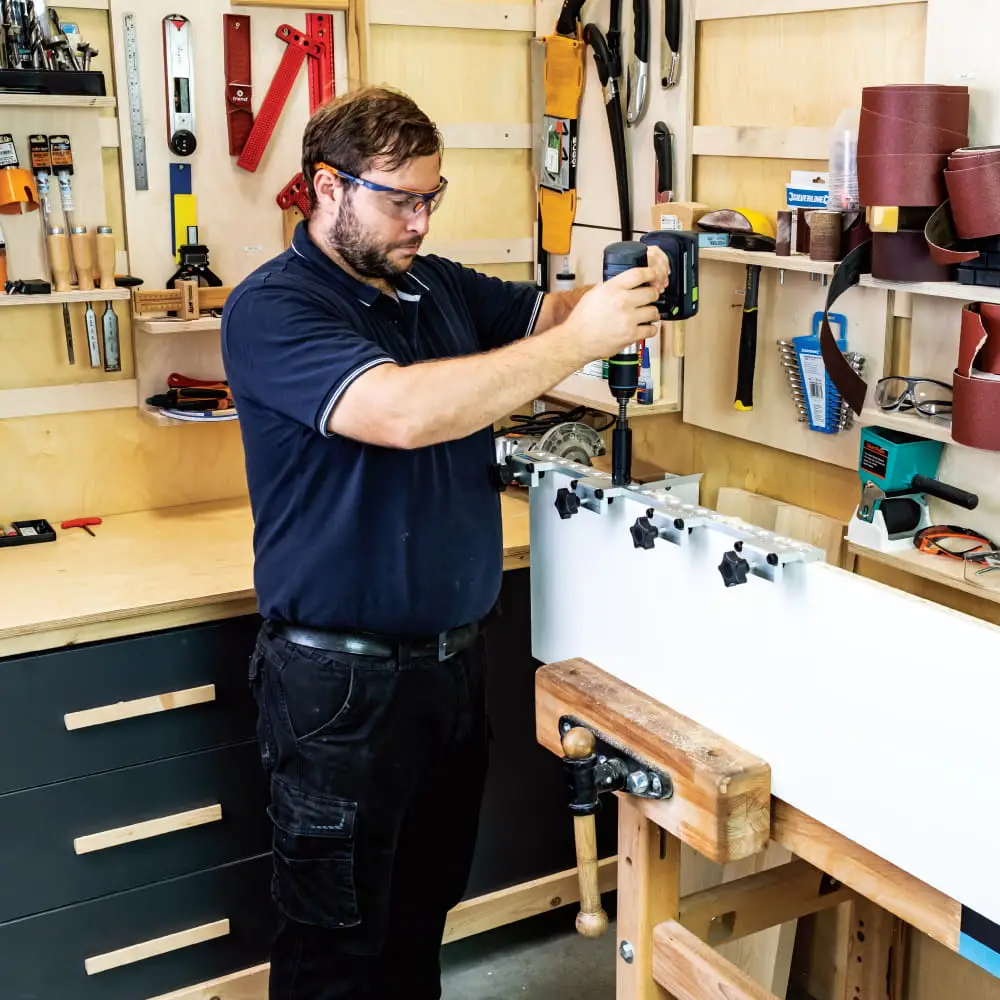

Uniwersalne urządzenie do szybkiego wiercenia zaprojektowane w celu dokładnego i wydajnego dyblowania elementów mebli. Przyrząd nie tylko w znacznym stopniu pomaga w uzyskaniu wysokiej precyzji ale również znacznie zwiększa wydajność pracy. Poszczególne pozycje otworów, które zaprojektowane są z odstępem 32 mm odpowiadają standardowej normie Euro dla maszynowego dyblowania elementów mebli. Urządzenie przeznaczone jest do użytku z IGM wiertłami z HM końcówką z węglika spiekanego, które zamocowane są w uchwycie wiertarskim za pomocą takiego samego systemu jak w przypadku mocowania w wiertarce wielowrzecionowej.

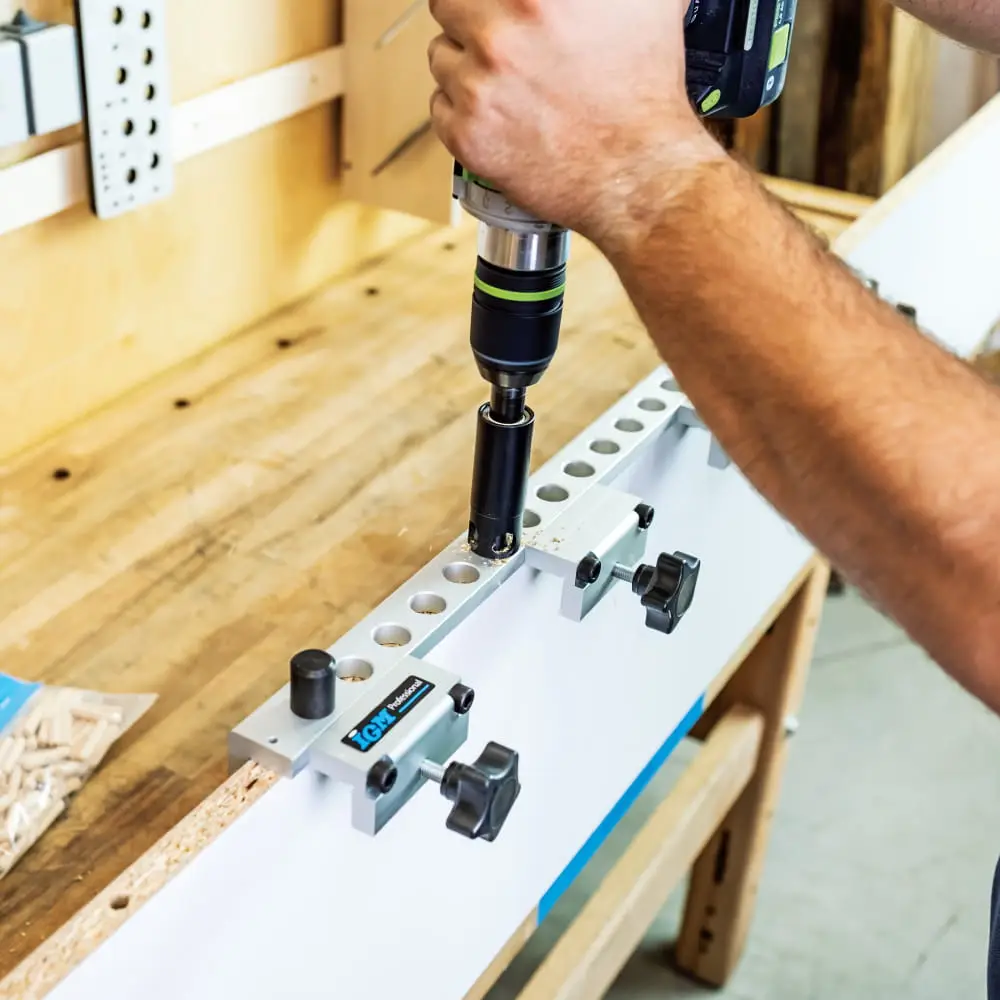

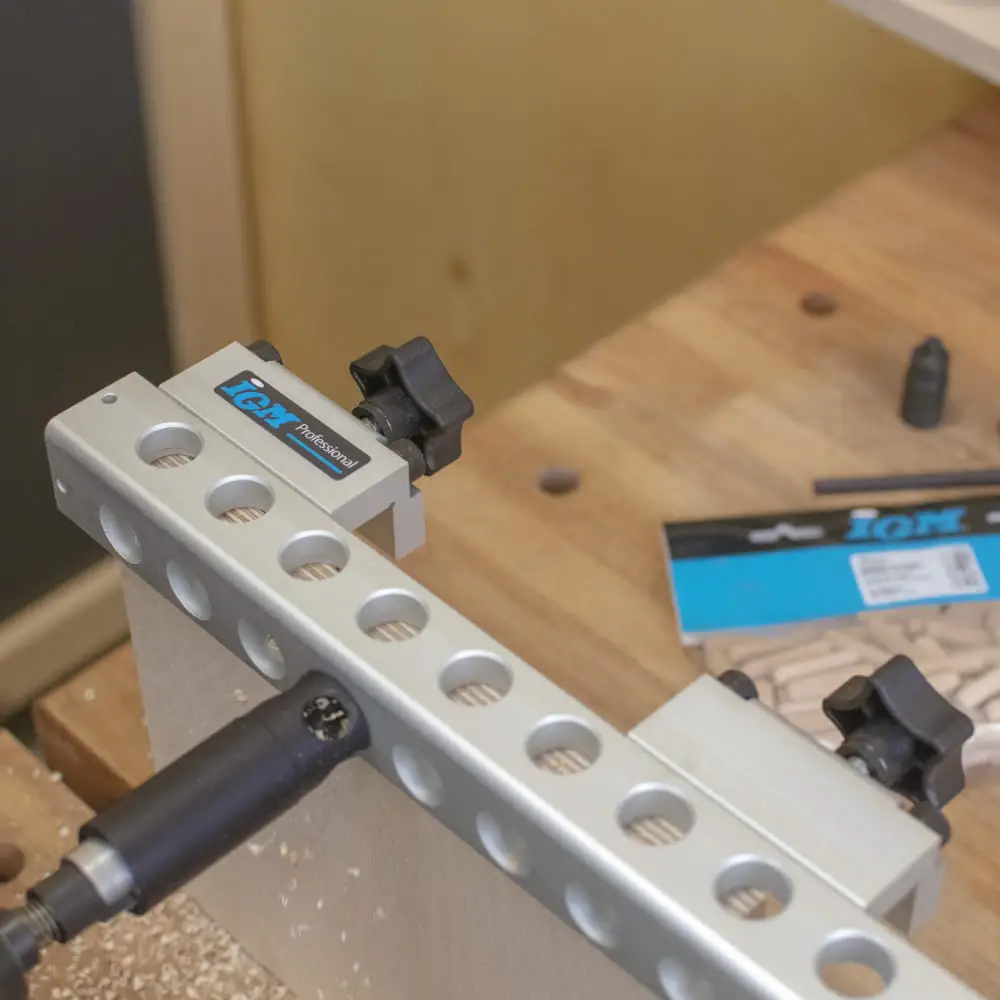

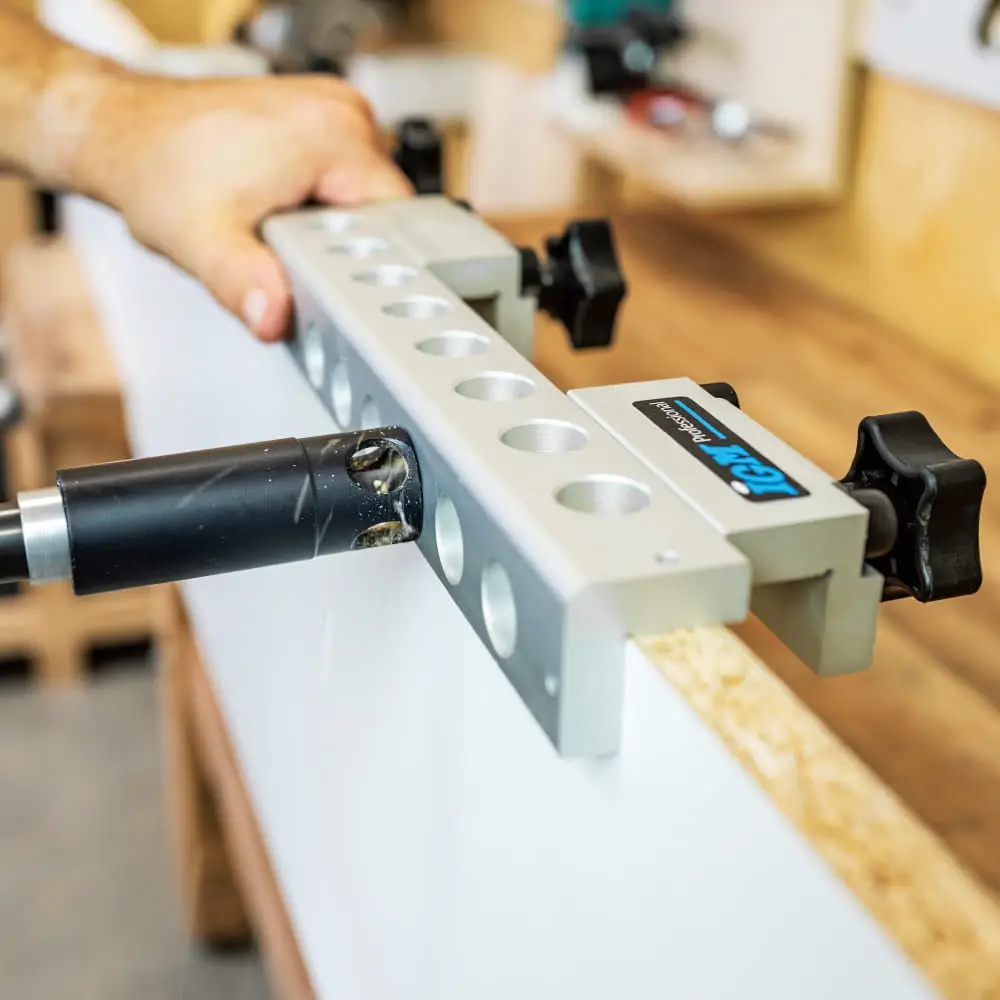

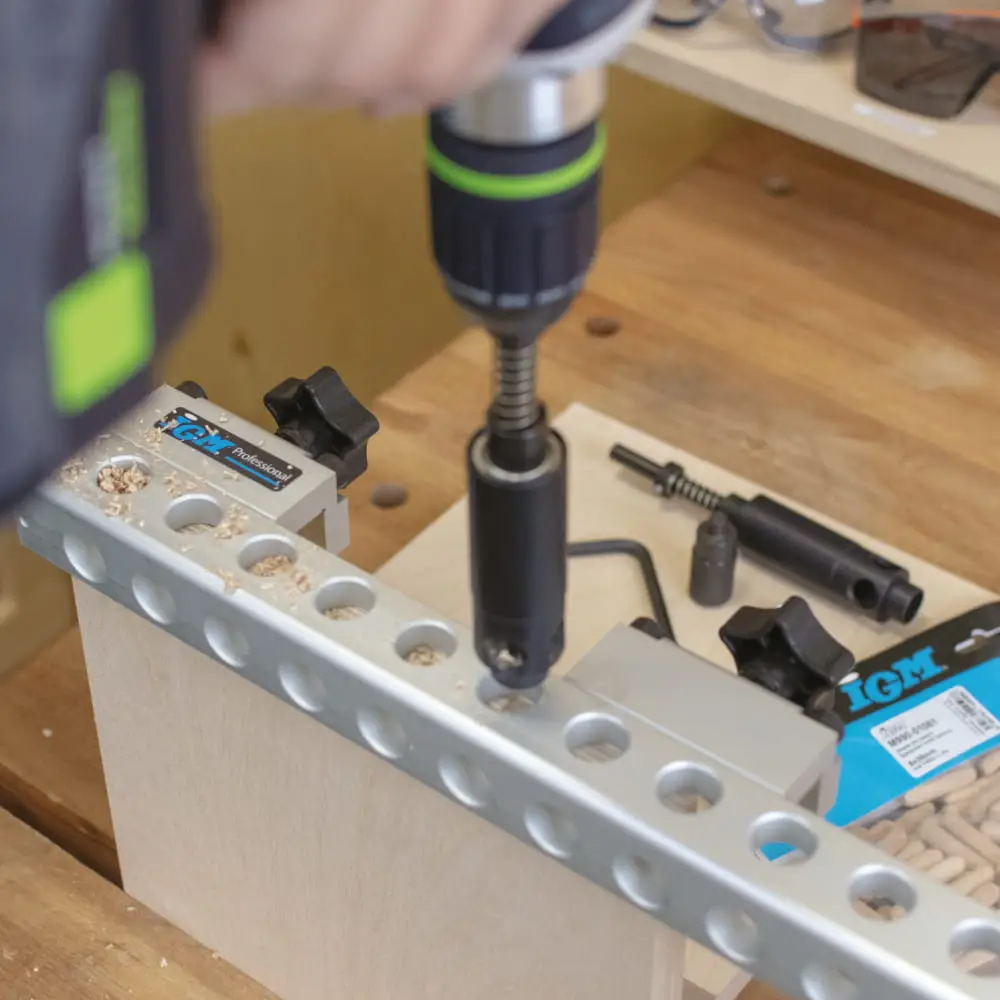

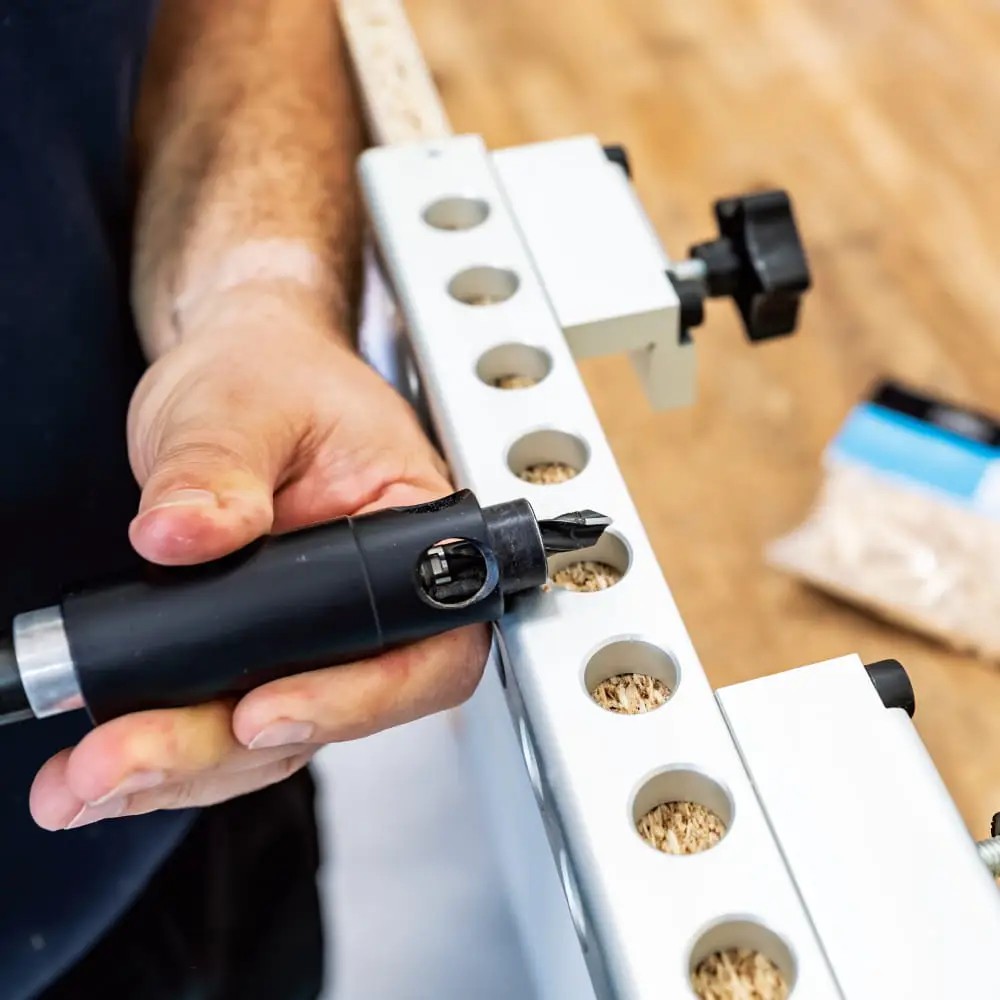

Dokładne i łatwe wiercenie otworów pod kołki
Urządzenie do wiercenia wytwarza dokładne połączenie narożnikowe ze skosem 0,5mm. Ograniczniki końcowe zapewniają wyrównanie łączonych elementów z przedniej lub tylnej strony.</sup>

<sup>Kołki oraz konfirmaty można wytwarzać zmieniając wiertła w uchwycie wiertarskim.

Wiercenie konfirmatów
Za pomocą opcjonalnej średnicy wiertła można wykonywać otwory pod konfirmaty lub kombinowane połączenie składające się z kołków i konfirmatów. Do wytworzenia połączenia typu konfirmat należy dokupić wrzeciono wiertarskie FKP102 (opcjonalne wyposażenie), które posiada wydłużony bieg i potrafi zamocować wiertła do dyblowania o długości 70mm. Wiercenie pod konfirmaty wykonuje się w podobny sposób jak pod kołki, a to w dwóch etapach. W pierwszej kolejności odbywa się wiercenie otworów przelotowych o średnicy 7mm. Dalej według długości stosowanego konfirmatu (przedział wynosi 40mm-60mm)  wykonywane są otwory do krawędzi o średnicy 5mm. Dzięki podzieleniu wiercenia na dwie operacje można w prosty sposób wykonywać kombinowane połączenie używając zarówno kołków jak i konfirmatów. W tym przypadku zalecamy z poszczególnymi wiertłami zastosować większą ilość wrzecion wiertarskich. Wykonanie takiego połączenia jest szybkie i zarazem bardzo łatwe, a co więcej z osiągnięciem profesjonalnego efektu.

Wrzeciono wiertarskie w znacznym stopniu zastępuje już przestarzały i bardzo pracochłonny system hartowanych stalowych tulei oraz tanich stalowych wierteł, które pozostają w laminacie ostre tylko podczas wiercenia kilku pierwszych otworów.

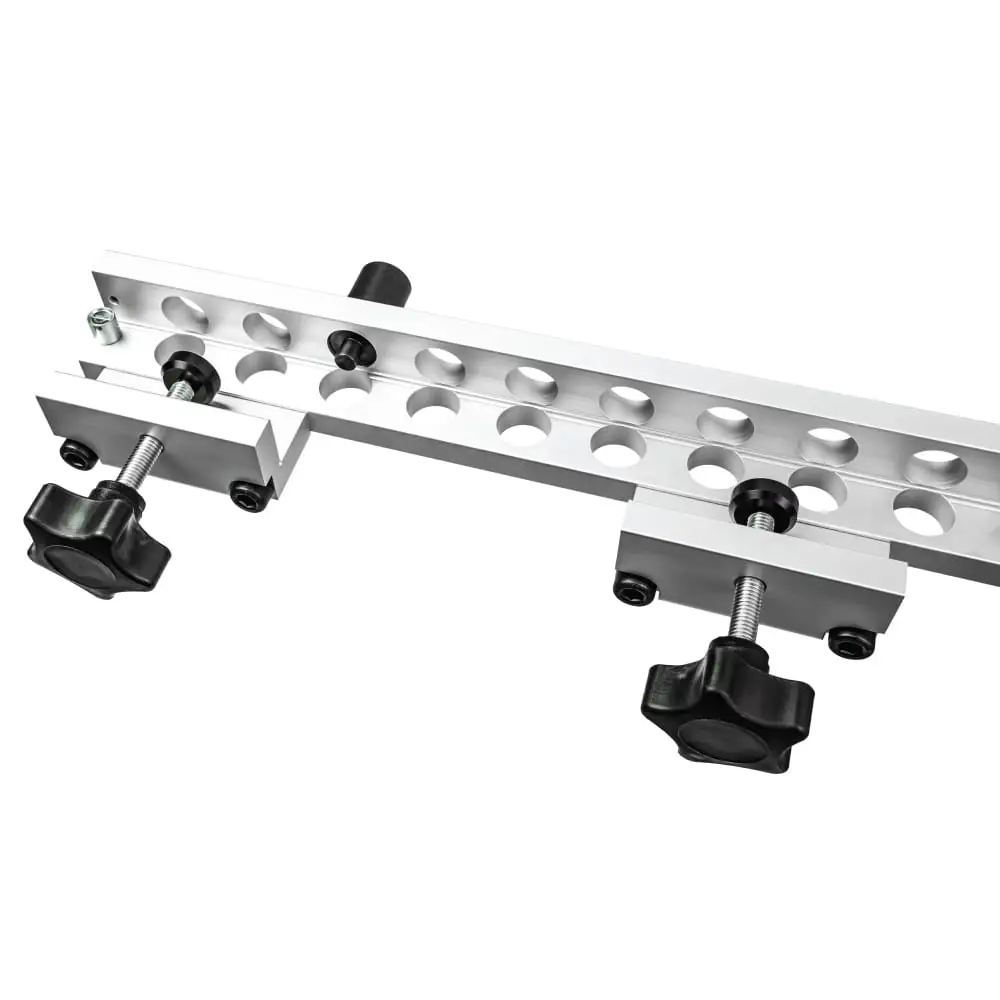

Istnieje możliwość przymocowania do urządzenia materiału o szerokości od 18mm do 45mm, co można docenić zwłaszcza w przypadku pracy z masywnym drewnem.Centralna część otworów znajduje się w odległości 9mm od wewnętrznej krawędzi urządzenia. Unikalne wrzeciono wiertarskie umożliwia stosowanie HM wierteł dyblujących o średnicach od  3mm do 12mm. Dzięki łatwej zmianie średnicy wiertła można w prosty sposób wykonywać otwory nie tylko pod kołki, ale również pod konfirmaty, uchwyty, NK zawiasy, wsporniki półek ,pod wkręty oraz euro śruby.</sup>

<sup>Dane Techniczne:
• Typ: FKP656
• Maks. szerokość elementu w jednym mocowaniu: 656 mm
• Maks. szerokość elementu: nieograniczona
• Grubość płyty: 18 - 45 mm
• Do kołków: D 8 mm
• Do konfirmatów (40 - 60): D 5; 7 mm
• Rozstaw otworów: 32 mm
• Ilość otworów: 2 x 20
• Skos (elementy wystają): 0,5 mm

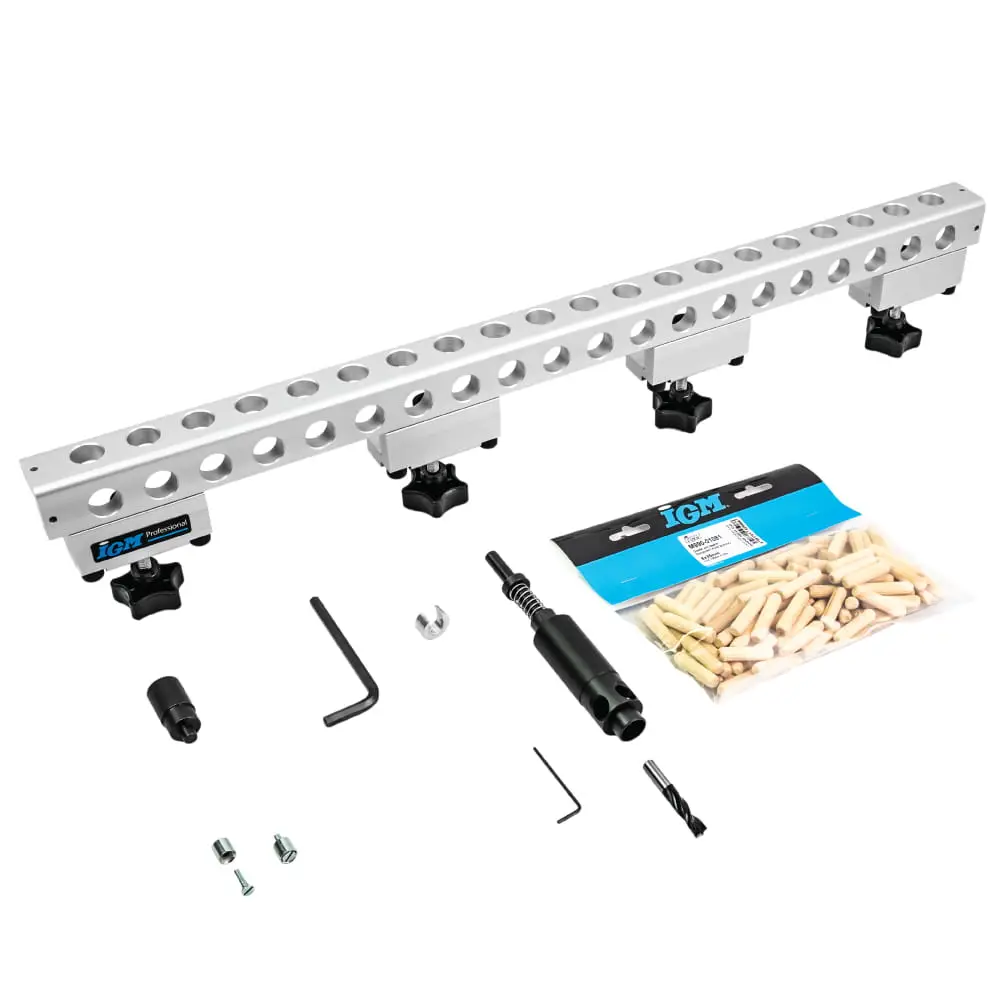

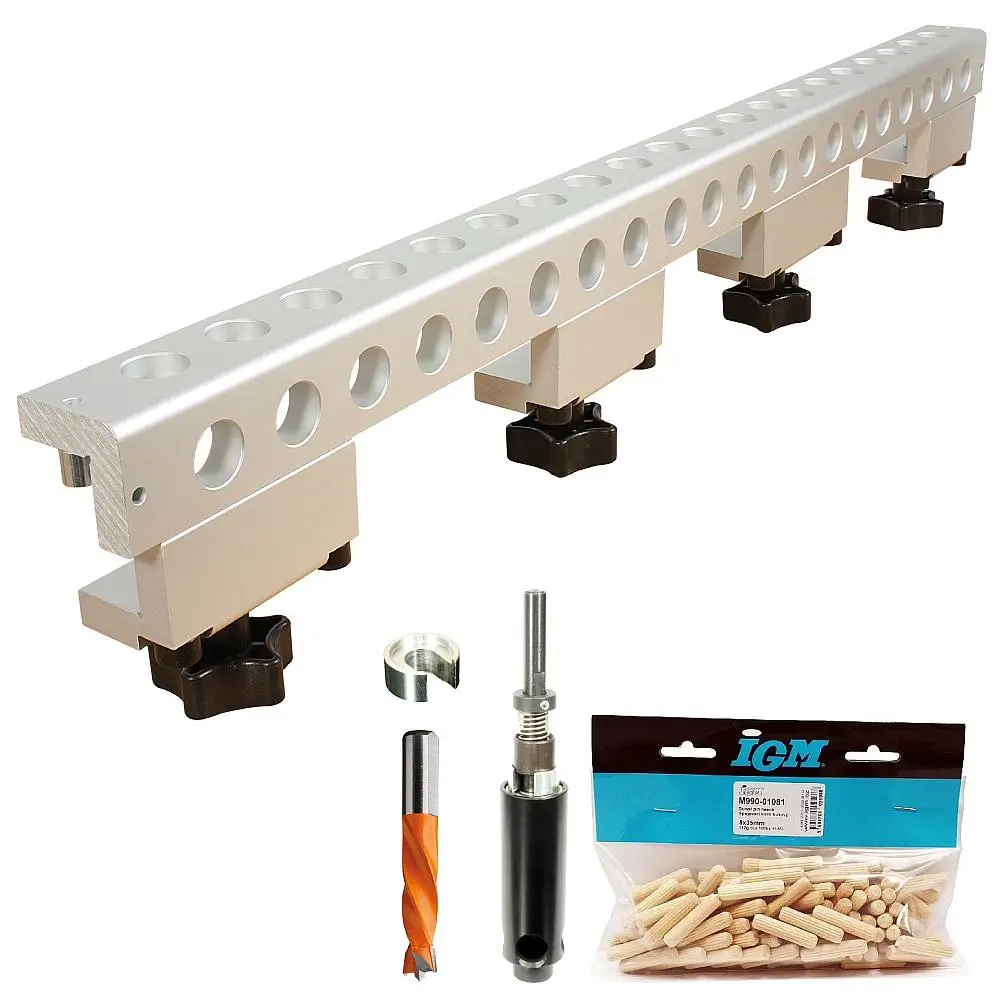

Zawartość opakowania:
• Urządzenie do wiercenia 656 mm z 4 stopkami mocującymi.
• Wrzeciono wiertarskie FKP101 do połączeń kołkowych.
• Pierścień do szybkiej zmiany głębokości o 15 mm (dla 35mm kołków).
• Wiertło do dyblowania HM D 8x30 S8.
• Kołek centrujący 8 mm, klucz imbusowy do uchwytu wiertarskiego.
• 100 sztuk kołków 8x35 mm.</sup>
