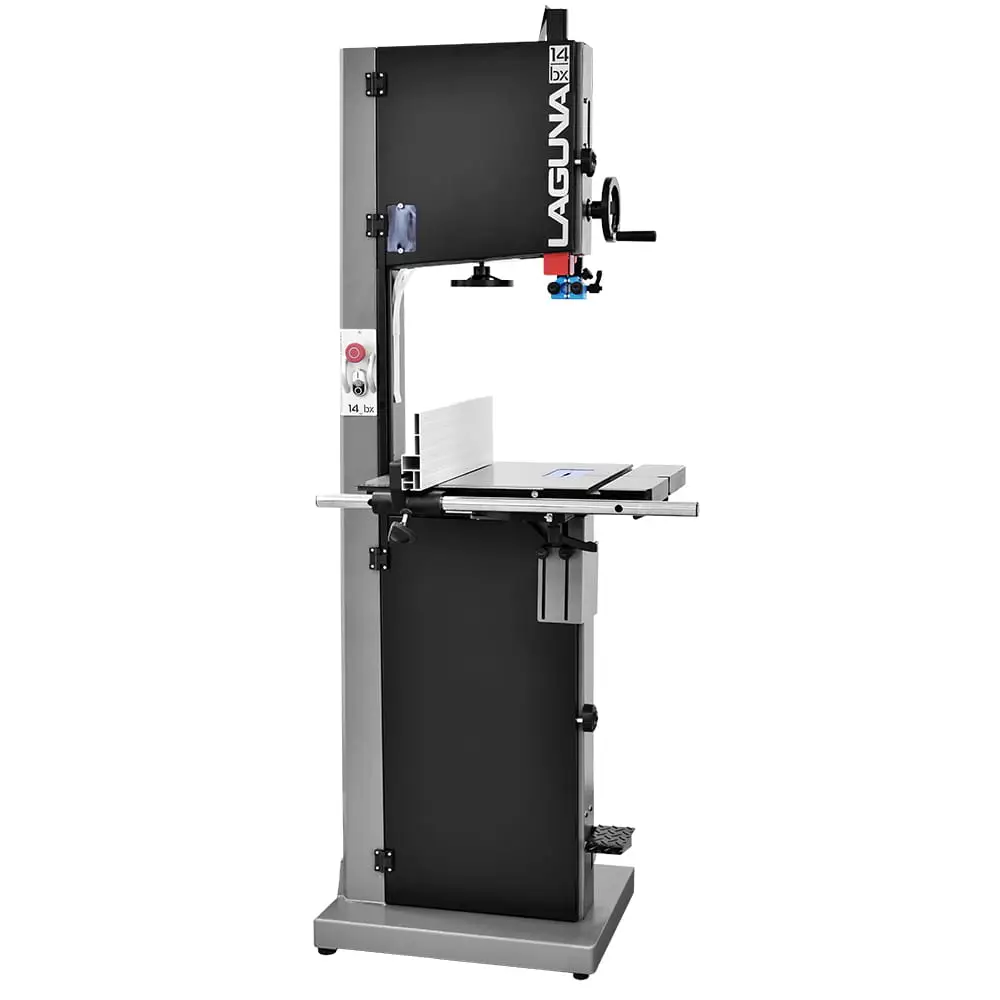

Pilarka taśmowa do drewna Laguna Tools 14BX 230 V 1,9 kW

Laguna Tools 14BX – profesjonalna pilarka taśmowa do drewna

Laguna Tools 14BX to mocna i precyzyjna pilarka taśmowa przeznaczona do profesjonalnych pracowni stolarskich, zakładów rzemieślniczych oraz wymagających warsztatów przydomowych.

Maszyna została wyposażona w silnik o mocy wyjściowej 1,9 kW, masywną stalową ramę, żeliwne koła, ceramiczne prowadnice taśmy oraz duży stół roboczy z polerowanego żeliwa. Maksymalna wysokość cięcia wynosi 330 mm, natomiast szerokość cięcia do konstrukcji korpusu 350 mm.

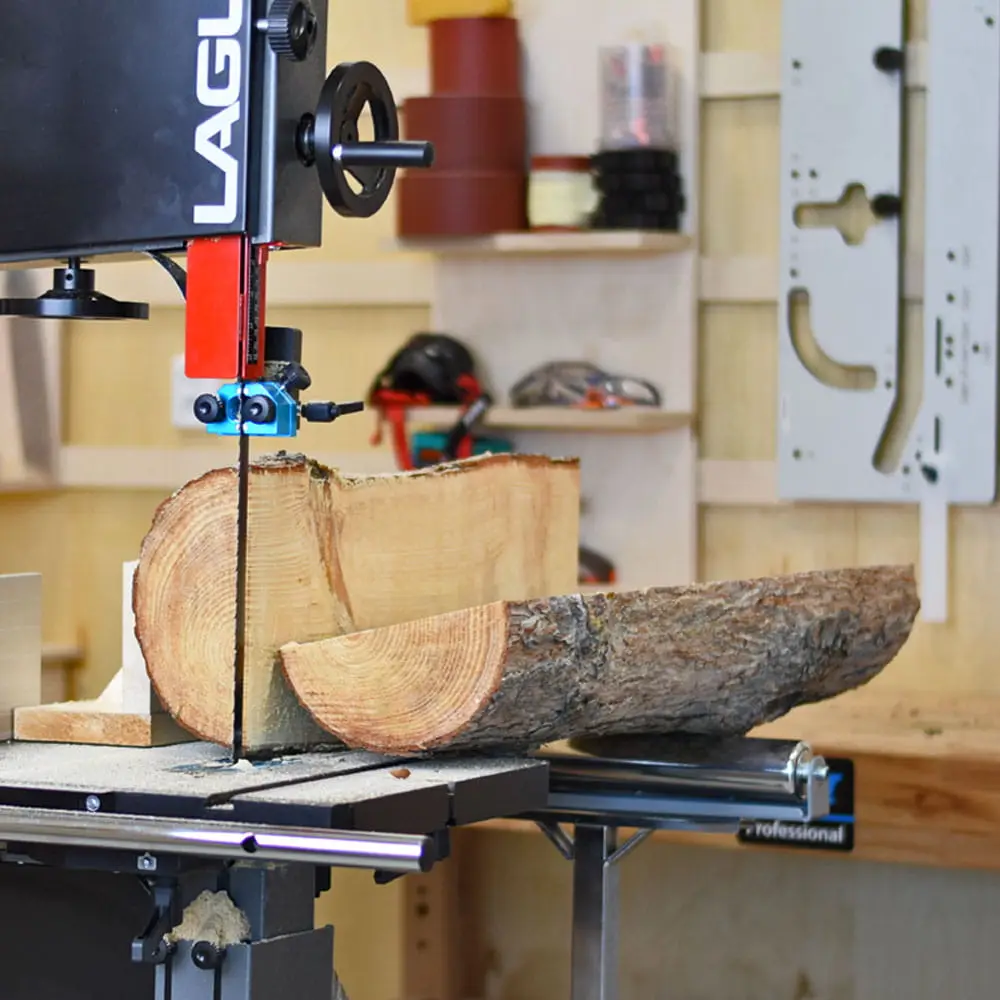

Pilarka umożliwia zarówno rozcinanie grubych elementów i przygotowywanie cienkich desek, jak i wykonywanie cięć poprzecznych, wzdłużnych, łukowych oraz nieregularnych. Rodzaj i szerokość zamontowanej taśmy można dopasować do konkretnego zadania.

Do profesjonalnej obróbki drewna

Laguna 14BX sprawdzi się podczas:

• rozcinania grubych desek,
• przecinania kantówek,
• przygotowywania cienkich desek z większego elementu,
• cięcia drewna litego wzdłuż włókien,
• docinania elementów poprzecznie,
• wykonywania cięć łukowych,
• wycinania nieregularnych kształtów,
• przygotowywania elementów do toczenia,
• obróbki drewna twardego i egzotycznego,
• cięcia płyt klejonych,
• przygotowywania forniru i cienkich lameli,
• wykonywania elementów meblowych i dekoracyjnych.

Odpowiednio dobrana taśma umożliwia dostosowanie maszyny do dokładnego cięcia krzywoliniowego, szybkiego rozcinania wzdłużnego albo przygotowywania cienkich elementów z grubych desek.

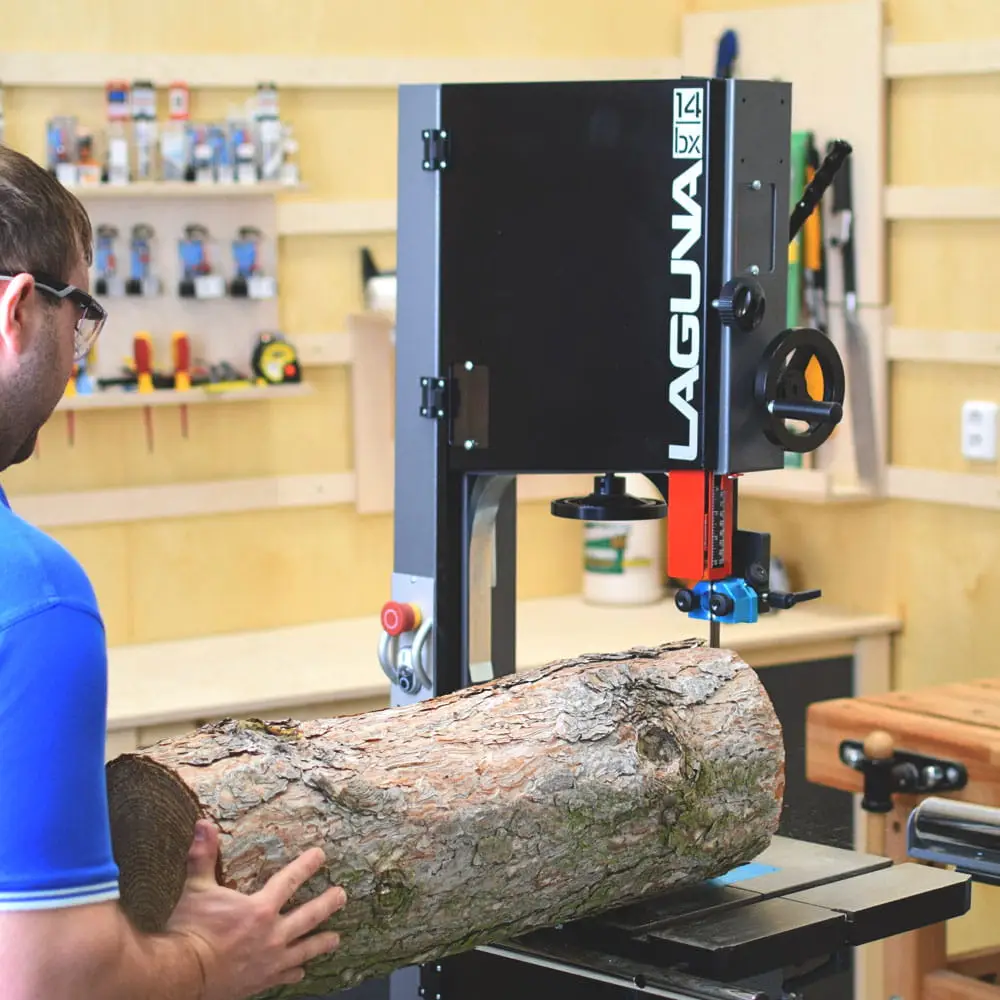

Maksymalna wysokość cięcia 330 mm

Konstrukcja maszyny umożliwia cięcie materiału o maksymalnej wysokości 330 mm.

Duży prześwit pozwala obrabiać:

• grube deski,
• kantówki,
• półfabrykaty do toczenia,
• klejone bloki drewna,
• większe elementy z drewna twardego,
• materiał przeznaczony do rozcinania na cienkie deski.

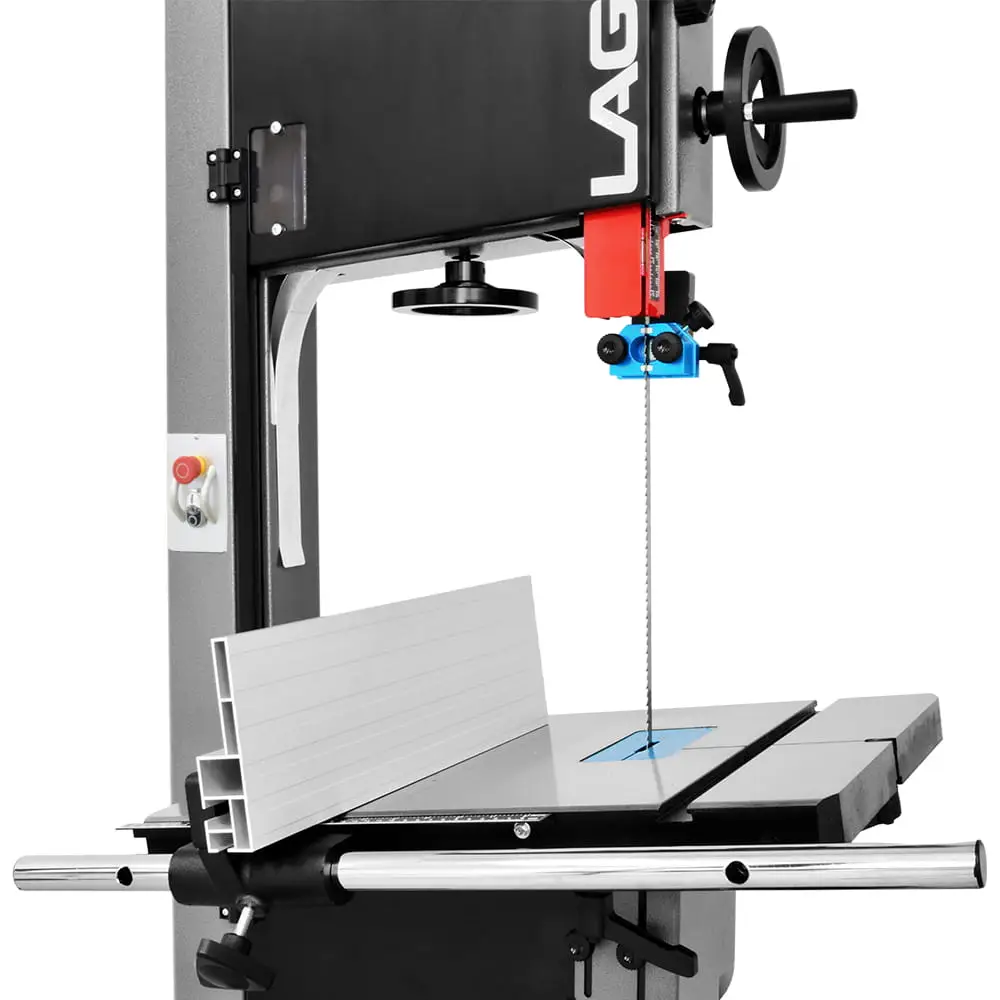

Wysokość górnej prowadnicy jest regulowana płynnie za pomocą mechanizmu z przekładnią. Po ustawieniu prowadnica może zostać zablokowana tuż nad obrabianym materiałem, co ogranicza odsłoniętą część taśmy i zwiększa jej stabilność.

W aktualnej dokumentacji wartość 346 mm oznacza otwór konstrukcyjny w stole. Oficjalna wysokość cięcia wynosi 330 mm.

Szerokość cięcia do słupka 350 mm

Odległość pomiędzy taśmą a słupkiem maszyny wynosi 350 mm.

Parametr określa maksymalną szerokość elementu, który może być prowadzony po lewej stronie taśmy. Umożliwia pracę z szerokimi deskami, półfabrykatami i elementami o nieregularnym kształcie.

Maksymalna szerokość cięcia przy zastosowaniu standardowej przykładnicy wynosi 310 mm.

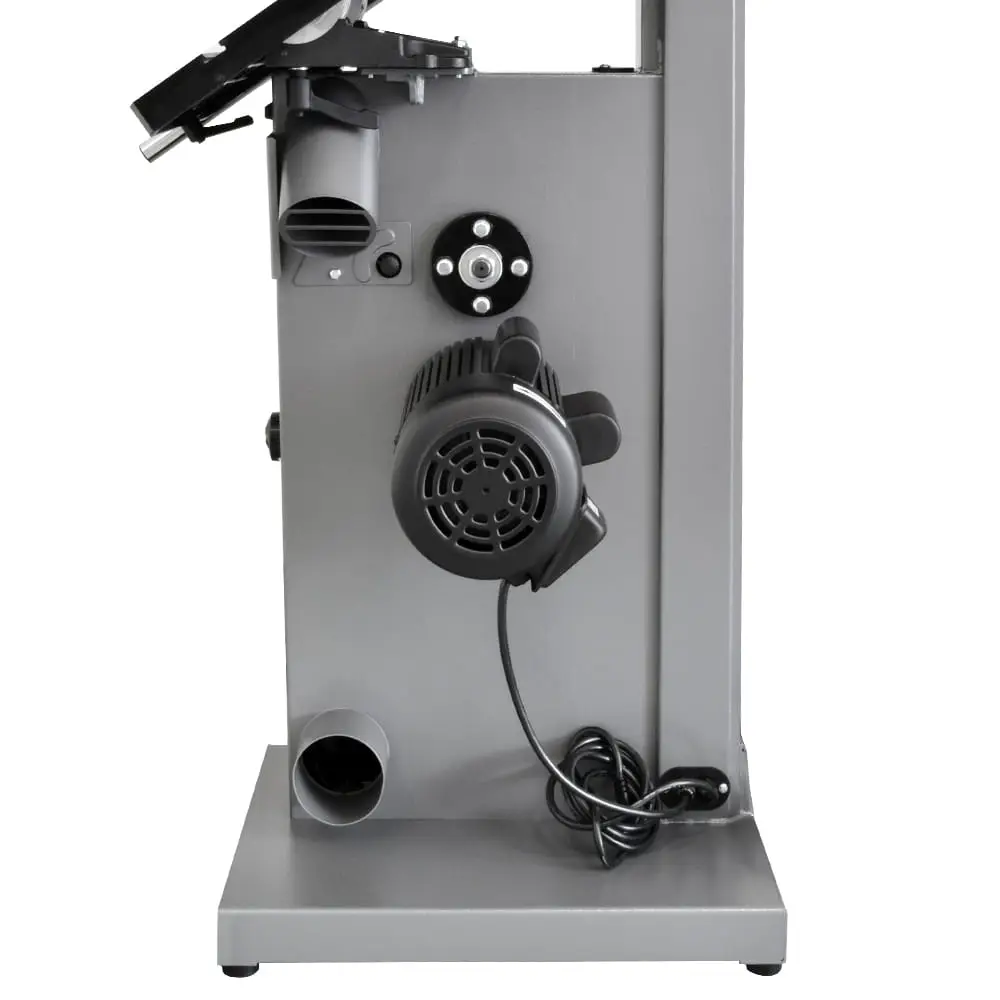

Silnik 1,9 kW i zasilanie 230 V

Pilarka jest wyposażona w jednofazowy silnik o mocy wyjściowej P2 wynoszącej 1,9 kW.

Aktualna dokumentacja podaje:

• napięcie zasilania: 230 V,
• częstotliwość: 50 Hz,
• liczbę faz: 1,
• moc wyjściową P2: 1,9 kW,
• wartość mocy podaną w tabeli instrukcji: 2,237 kW,
• zalecane zabezpieczenie: 16 A, charakterystyka C.

Maszyna jest dostarczana z przewodem oraz wtyczką sieciową typu E. Może więc zostać podłączona do instalacji jednofazowej 230 V, ale ze względu na moc silnika powinna pracować na prawidłowo wykonanym, uziemionym obwodzie z odpowiednim zabezpieczeniem.

Nie zaleca się korzystania z długich i cienkich przedłużaczy. Spadki napięcia mogą ograniczać moc silnika, powodować nagrzewanie przewodów i utrudniać rozruch.

Duży stół z polerowanego żeliwa

Stół roboczy ma wymiary:

546 × 406 mm

Polerowana powierzchnia żeliwna zapewnia:

• stabilne podparcie materiału,
• dobre tłumienie drgań,
• płynne przesuwanie drewna,
• wysoką sztywność,
• odporność na odkształcenia,
• dokładną bazę dla przykładnicy.

Wysokość stołu wynosi około 965 mm, dzięki czemu maszyna zapewnia wygodną pozycję pracy podczas prowadzenia materiału.

Żeliwo należy regularnie czyścić i zabezpieczać preparatem chroniącym przed korozją. Gładka, czysta powierzchnia ogranicza opór podczas przesuwania większych elementów.

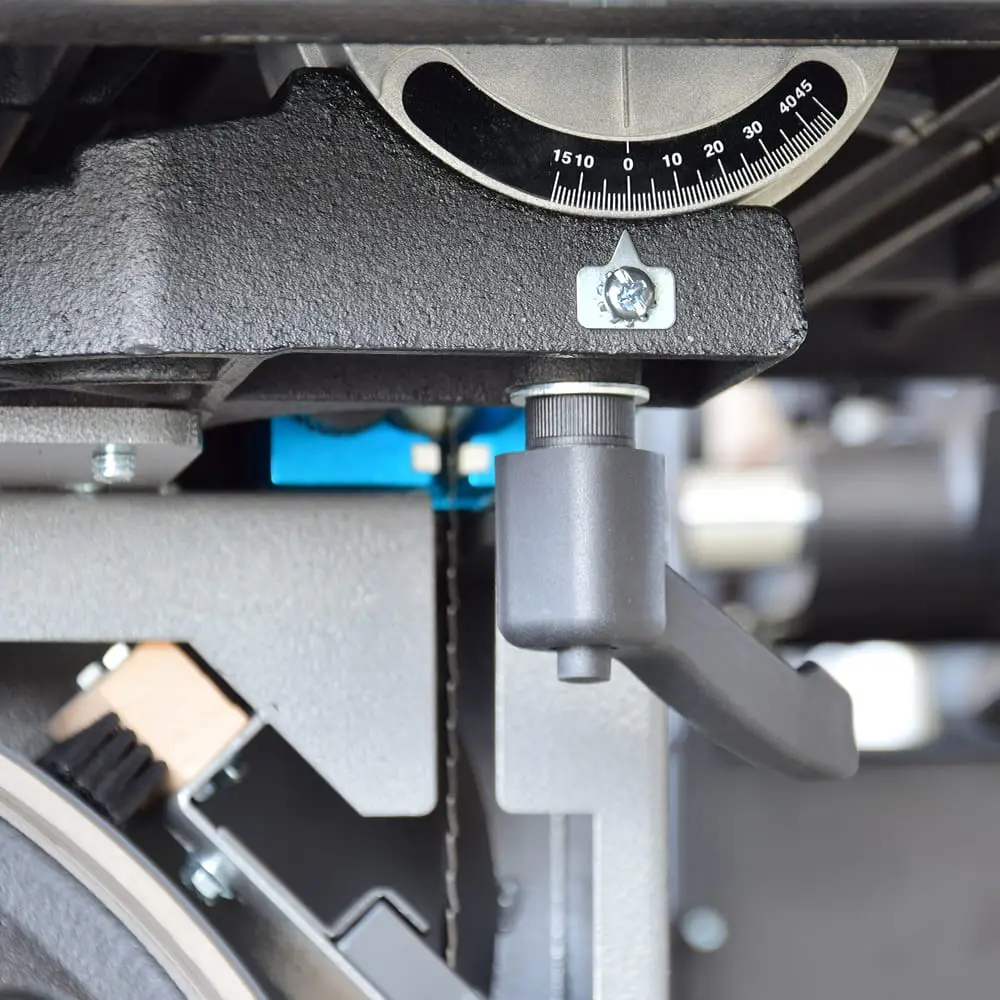

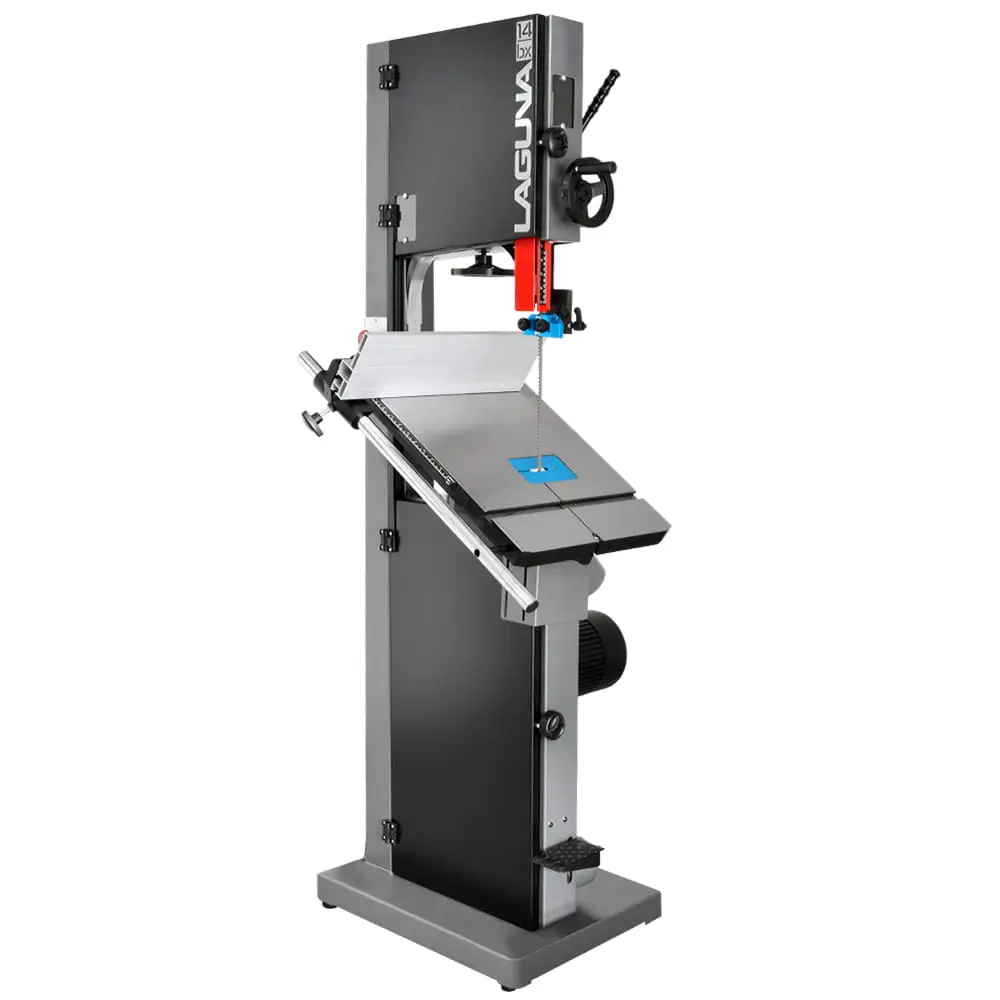

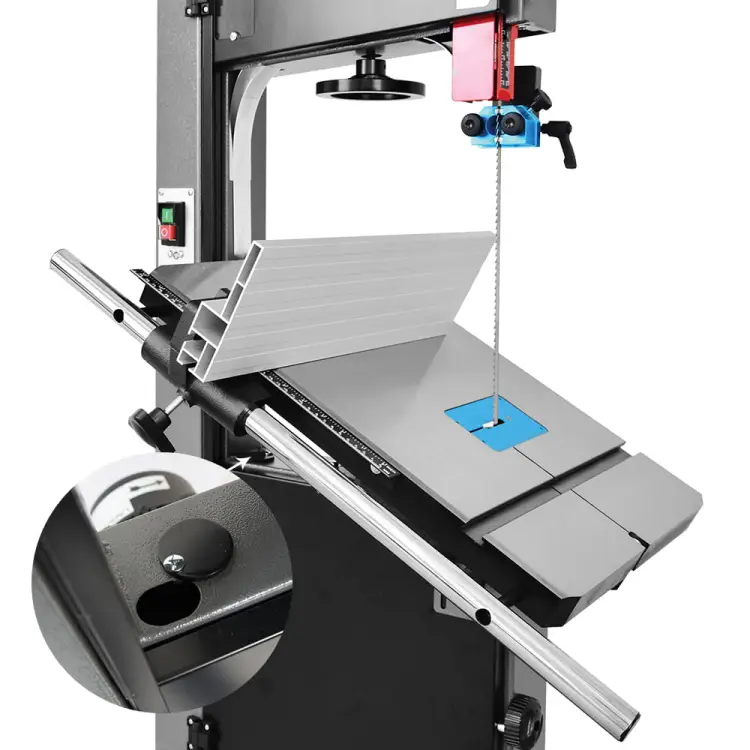

Nachylenie stołu od –7° do +45°

Stół można pochylać w zakresie:

od –7° w lewo do +45° w prawo

Regulacja umożliwia wykonywanie:

• cięć ukośnych,
• fazowania krawędzi,
• elementów ramowych,
• połączeń pod kątem,
• nieregularnych elementów dekoracyjnych,
• cięć przygotowujących materiał do klejenia.

Po ustawieniu właściwego kąta stół powinien zostać stabilnie zablokowany. Przy pracach wymagających wysokiej dokładności warto sprawdzić położenie za pomocą kątownika lub cyfrowego miernika kąta.

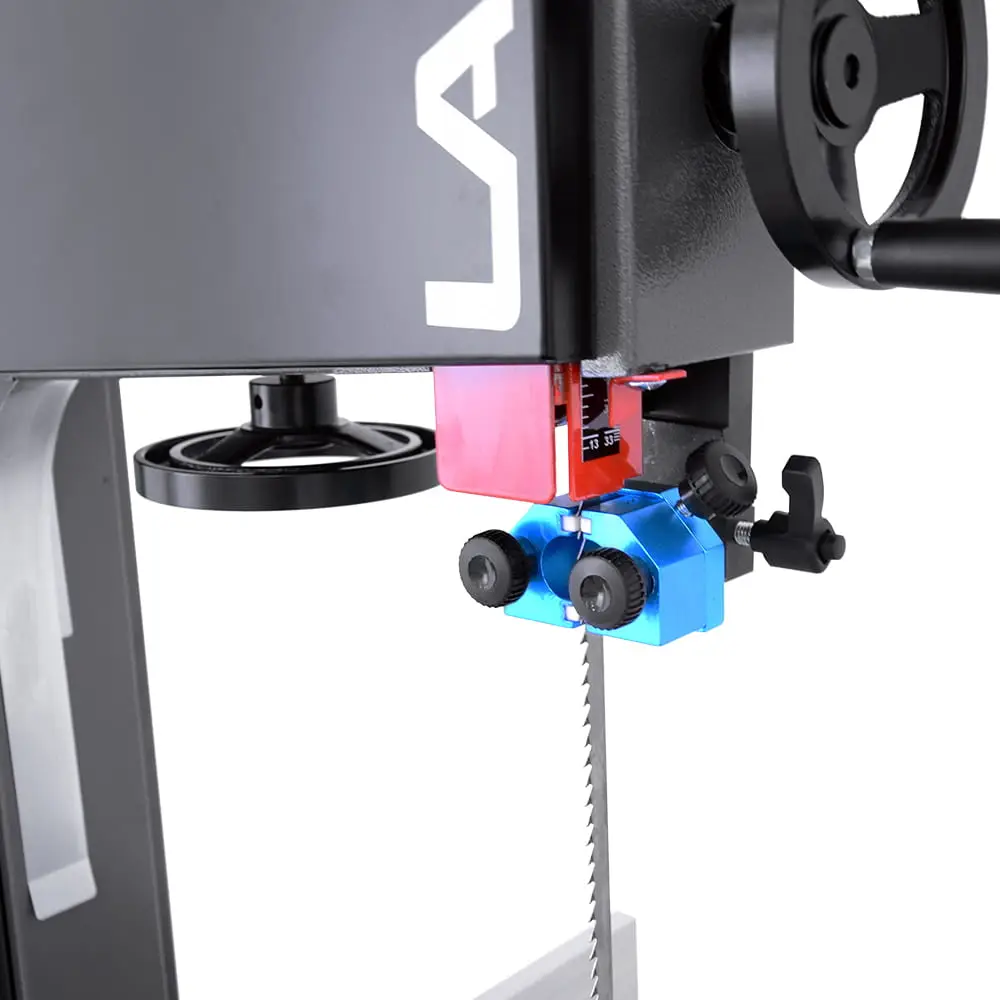

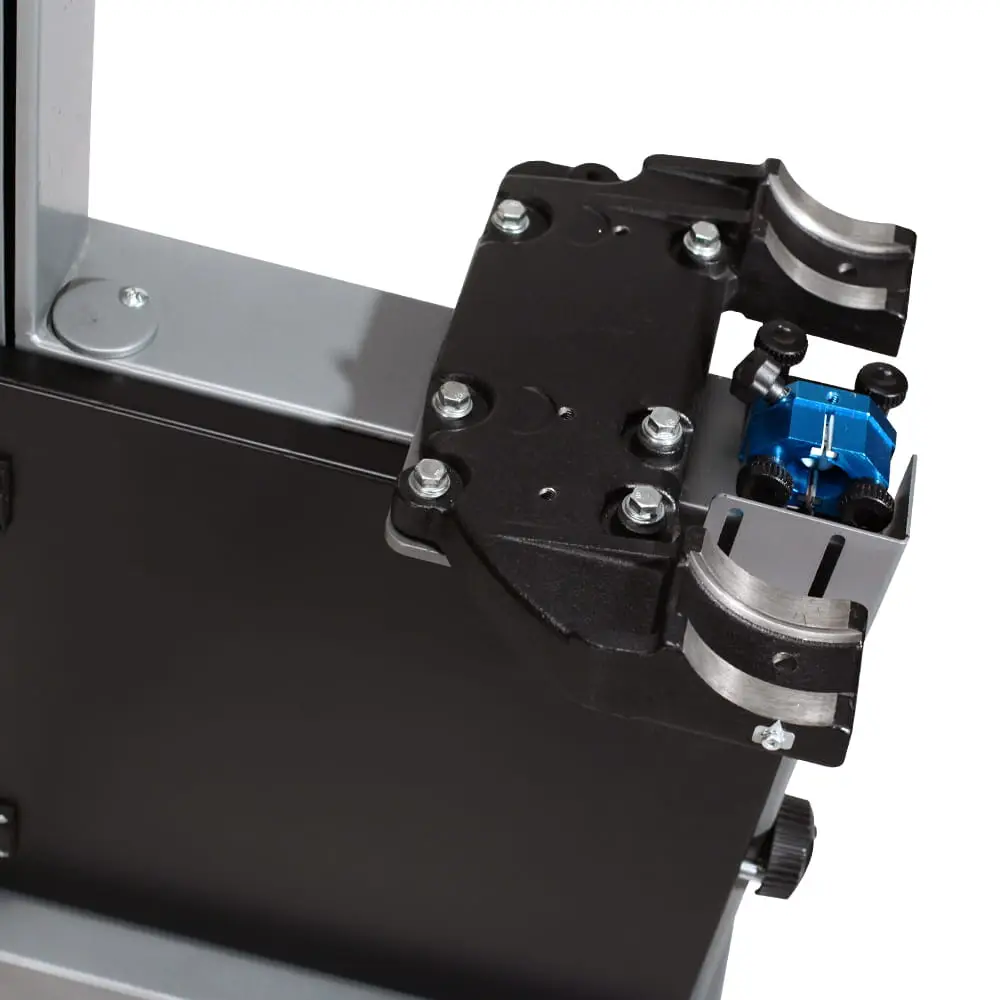

Ceramiczne prowadnice taśmy

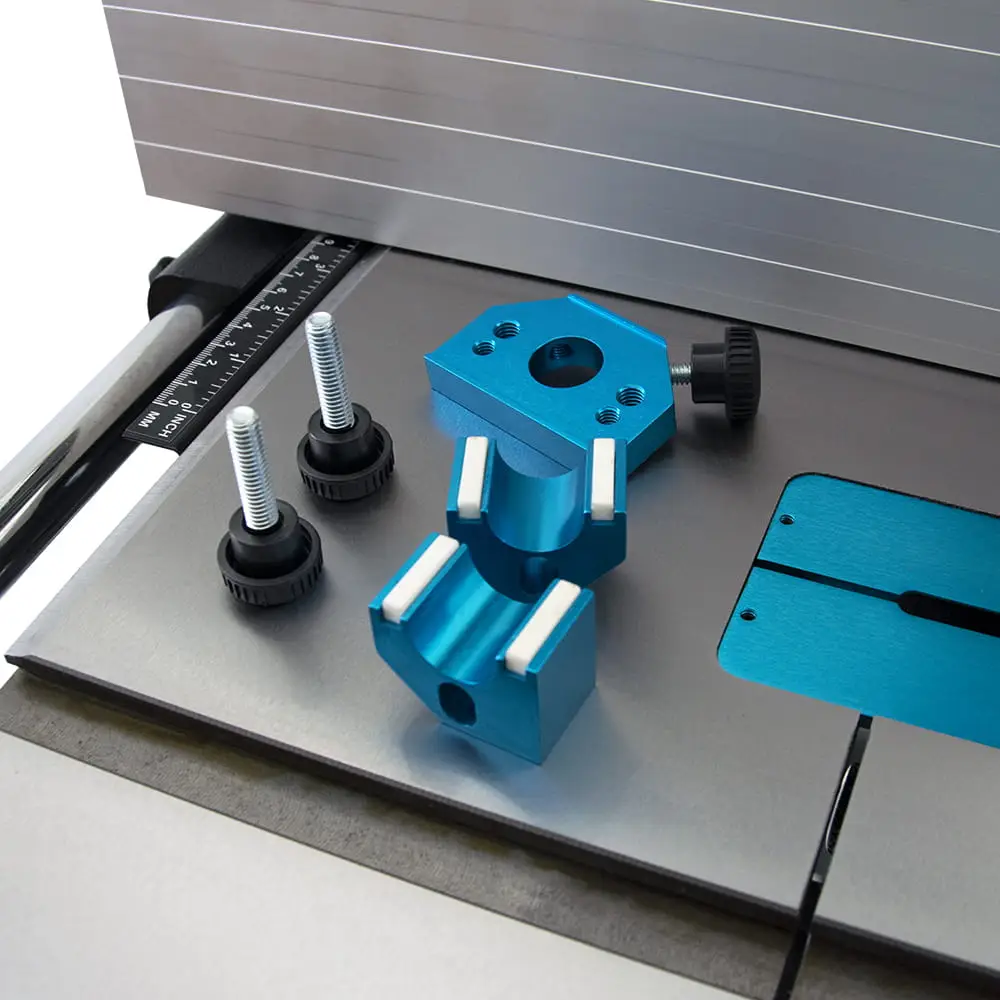

Laguna 14BX jest wyposażona w ceramiczne prowadnice znajdujące się zarówno nad, jak i pod stołem.

Prowadnice stabilizują taśmę w trzech kierunkach:

• z lewej strony,
• z prawej strony,
• od strony tylnej krawędzi.

Ceramiczne elementy umożliwiają ustawienie bardzo małego luzu, co pomaga:

• ograniczyć boczne odchylenia taśmy,
• zachować prosty tor cięcia,
• poprawić jakość powierzchni,
• zwiększyć kontrolę podczas cięcia krzywoliniowego,
• ograniczyć skręcanie taśmy w grubym materiale.

Górny zestaw prowadnic należy ustawiać możliwie blisko obrabianego elementu. Pozostawienie zbyt dużego odsłoniętego odcinka taśmy zmniejsza jej stabilność.

Żeliwne koła z poliuretanowymi powierzchniami

Taśma prowadzona jest po dwóch wyważonych kołach wykonanych z żeliwa.

Powierzchnie kół pokryto poliuretanem, który:

• stabilnie prowadzi taśmę,
• chroni jej zęby przed kontaktem z żeliwem,
• jest odporny na temperaturę,
• zapewnia wysoką trwałość,
• ogranicza poślizg,
• wspiera płynną pracę maszyny.

Dolne koło jest napędzane przez silnik za pośrednictwem paska. Górne koło odpowiada za prowadzenie i napinanie taśmy. Jego położenie można regulować, kontrolując bieg taśmy przez boczne okienko.

Prędkość taśmy 965 m/min

Prędkość liniowa taśmy wynosi:

965 m/min

Stała prędkość jest dostosowana do obróbki drewna i typowych materiałów drewnopochodnych.

Końcowa jakość cięcia zależy również od:

• szerokości taśmy,
• podziałki zębów,
• geometrii uzębienia,
• prawidłowego napięcia,
• wysokości prowadnicy,
• prędkości posuwu,
• twardości i grubości drewna.

Zbyt szybki posuw może powodować odchylenie taśmy i nierówną powierzchnię. Zbyt wolne prowadzenie może zwiększać nagrzewanie i przypalanie materiału.

Taśmy o szerokości od 3 do 19 mm

Maszyna może współpracować z taśmami o szerokości:

od 3 do 19 mm

Węższe taśmy dobrze sprawdzają się podczas wycinania łuków i elementów o małych promieniach.

Szersze taśmy zapewniają większą stabilność podczas:

• cięcia prostoliniowego,
• rozcinania wysokich elementów,
• przygotowywania cienkich desek,
• obróbki twardego drewna,
• cięcia wzdłuż przykładnicy.

Szerokość taśmy powinna być dobrana do najmniejszego promienia wykonywanego łuku oraz wysokości ciętego materiału.

Długość taśmy 2946 mm

Standardowo stosowana długość taśmy wynosi:

2946 mm

Aktualna instrukcja określa zakres regulacyjny długości od 2914 do 2946 mm. W praktyce podstawowym wymiarem stosowanym w akcesoriach do Laguna 14BX jest 2946 mm.

Przy zakupie nowej taśmy należy sprawdzić:

• długość,
• szerokość,
• grubość,
• liczbę zębów na cal,
• geometrię uzębienia,
• minimalny promień cięcia,
• przeznaczenie do drewna suchego lub mokrego.

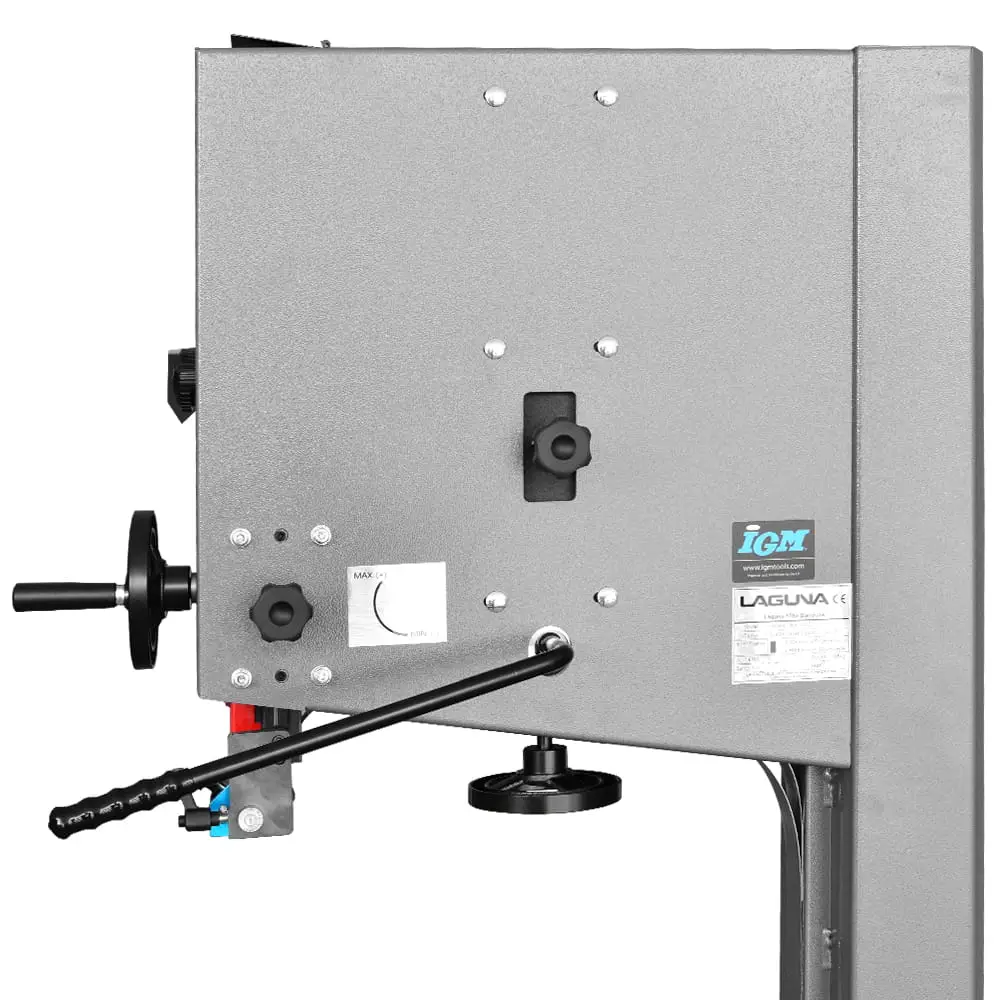

Szybkie zwalnianie napięcia taśmy

Z tyłu maszyny znajduje się dźwignia umożliwiająca szybkie naprężenie lub zluzowanie taśmy.

Rozwiązanie ułatwia:

• wymianę taśmy,
• przygotowanie maszyny do dłuższego postoju,
• ponowne ustawienie napięcia,
• kontrolę stanu prowadnic i kół.

Mechanizm wykorzystuje sprężynę, która pomaga utrzymać stabilne napięcie mimo niewielkich zmian długości taśmy wywołanych temperaturą powstającą podczas cięcia.

Po zluzowaniu taśmy przed ponownym uruchomieniem należy przywrócić prawidłowe napięcie i skontrolować jej położenie na kołach.

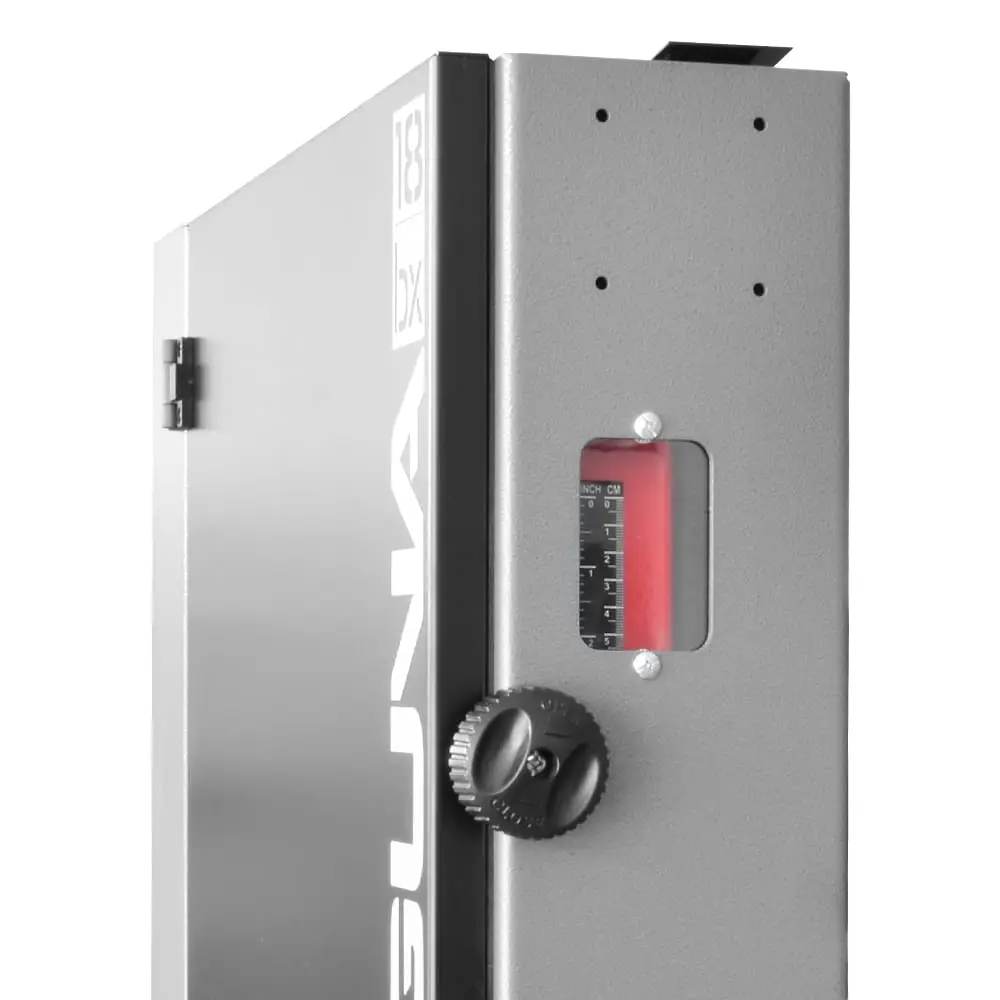

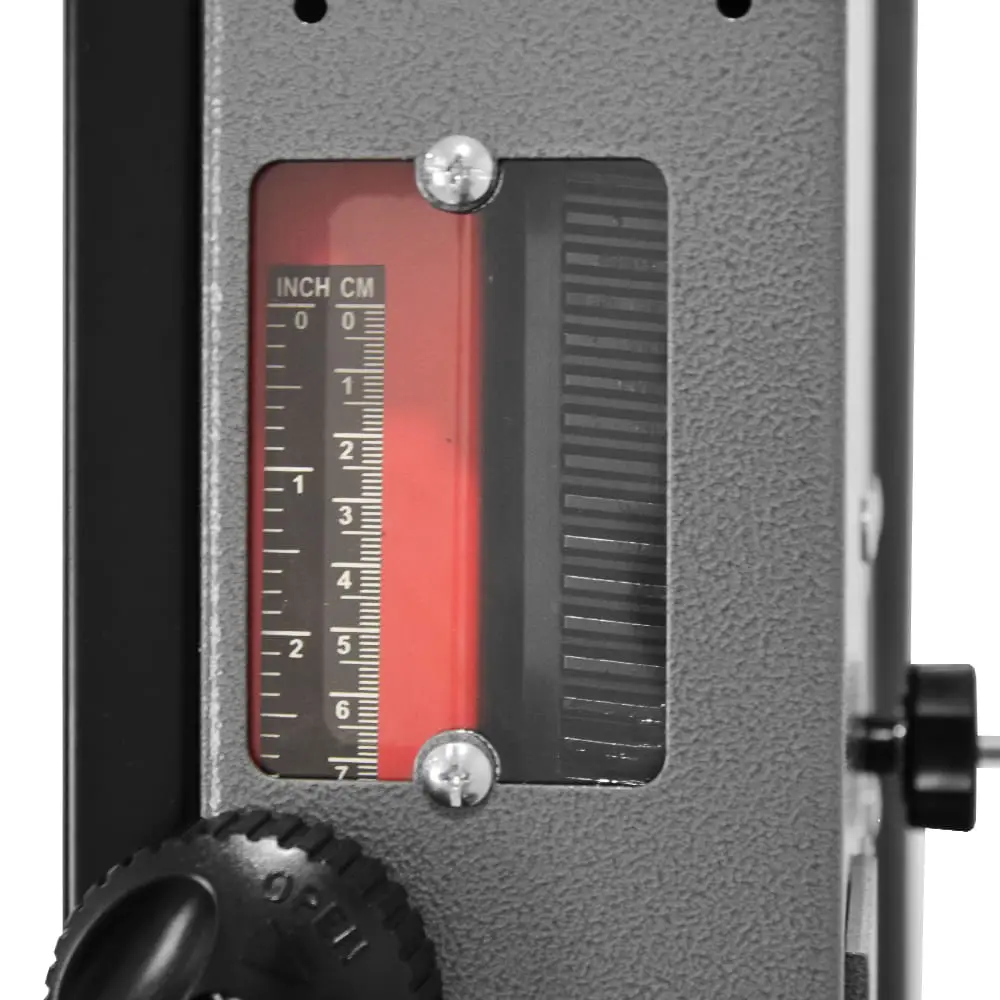

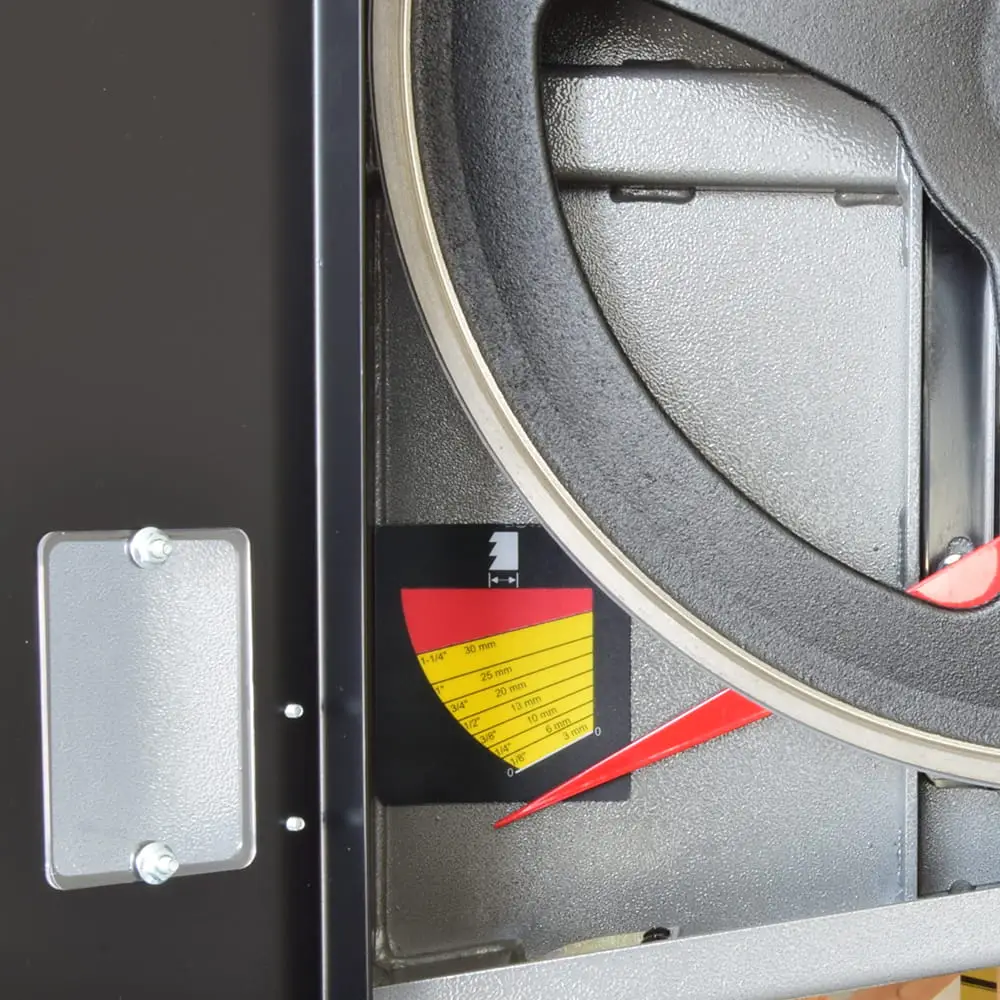

Wzierniki kontroli napięcia i prowadzenia

W obudowie umieszczono okienka umożliwiające kontrolowanie:

• ustawionego napięcia,
• położenia taśmy na górnym kole,
• toru prowadzenia,
• zachowania taśmy podczas ręcznego obracania koła.

Wskaźnik napięcia jest punktem odniesienia. Ostateczne ustawienie powinno uwzględniać szerokość, typ i konstrukcję konkretnej taśmy.

Kontrolę położenia wykonuje się przed rozpoczęciem pracy, przy zamkniętych osłonach i po ręcznym obróceniu koła zgodnie z instrukcją.

Hamulec tarczowy sterowany pedałem

Laguna 14BX ma hamulec tarczowy uruchamiany pedałem nożnym.

Po naciśnięciu pedału:

• napęd zostaje odłączony,
• dolne koło jest hamowane,
• taśma zatrzymuje się szybciej niż przy swobodnym wybiegu,
• operator może zachować ręce przy obrabianym materiale.

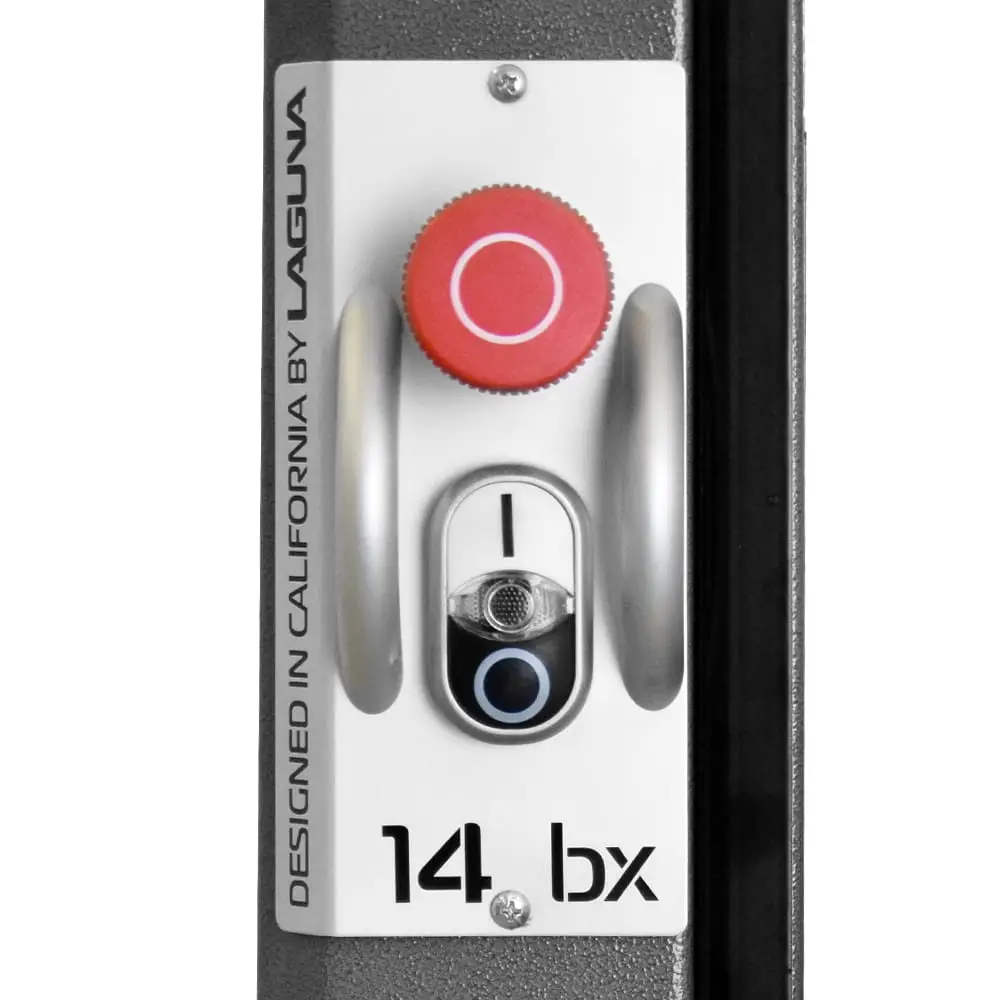

Mechanizm jest połączony z układem bezpieczeństwa maszyny. Hamulec zwiększa wygodę obsługi, szczególnie po zakończeniu cięcia dużego lub ciężkiego elementu.

Nie należy dotykać taśmy ani usuwać odpadów, dopóki nie zatrzyma się całkowicie.

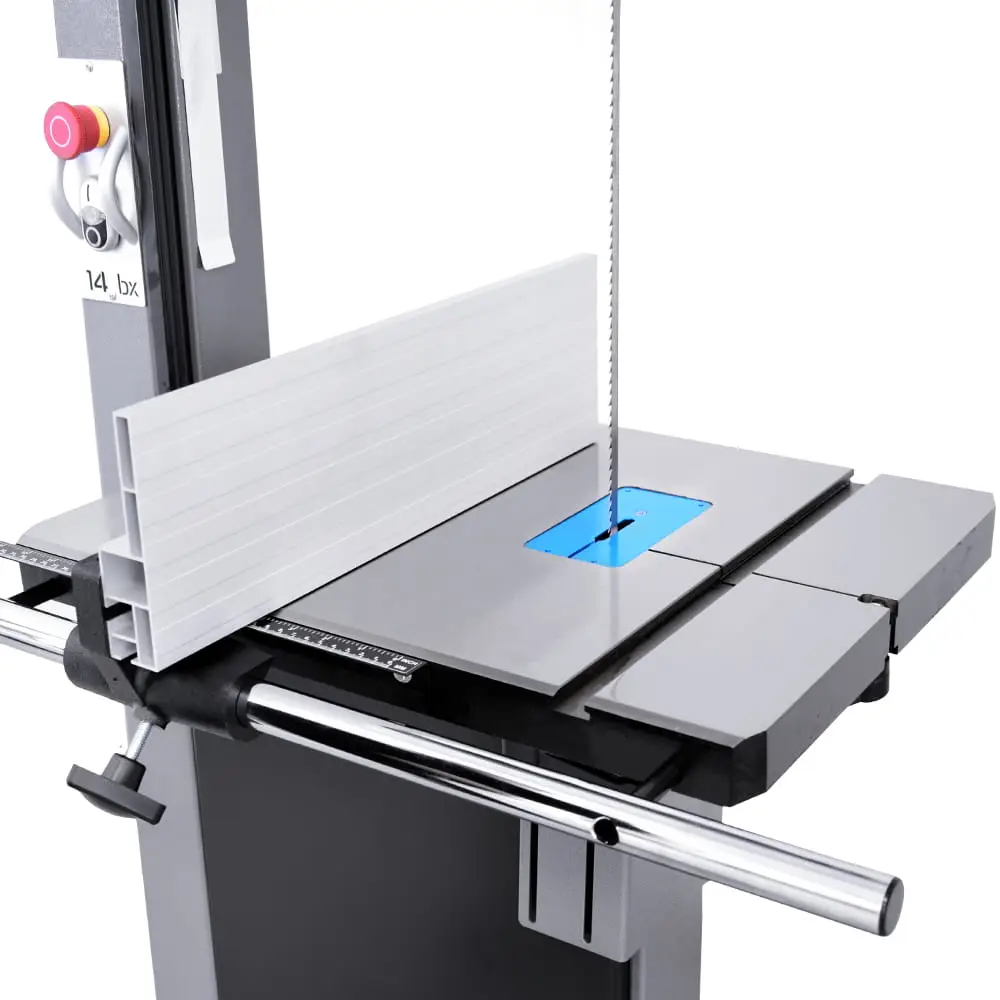

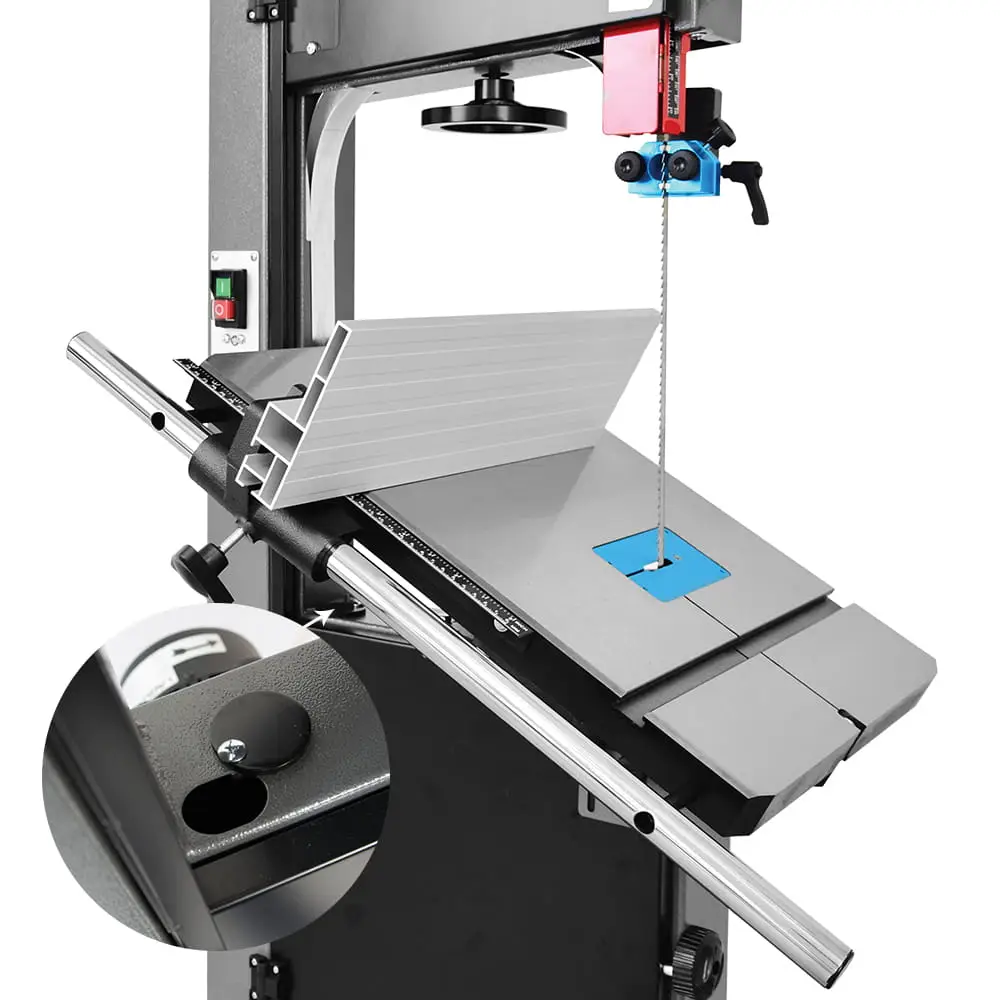

Masywna aluminiowa przykładnica wzdłużna

W wyposażeniu znajduje się wysoka przykładnica wzdłużna przeznaczona do stabilnego prowadzenia materiału.

Profil może być ustawiany:

• pionowo – podczas rozcinania wysokich desek i kantówek,
• poziomo – podczas cięcia niskich lub cienkich elementów.

Przykładnicę można przesuwać po przedniej prowadnicy i blokować w wybranym położeniu. Skala ułatwia ustawienie odległości od taśmy.

Przed rozpoczęciem dokładnego rozcinania należy uwzględnić naturalną tendencję taśmy do niewielkiego schodzenia z idealnie prostego toru. Ustawienie przykładnicy może wymagać korekty odpowiedniej do zastosowanej taśmy.

Szczotka czyszcząca dolne koło

Przy dolnym kole znajduje się szczotka ograniczająca gromadzenie trocin i pyłu na powierzchni prowadzącej.

Szczotka pomaga:

• utrzymać czystość poliuretanowej powierzchni,
• ograniczyć osadzanie żywicy,
• zachować stabilne prowadzenie taśmy,
• zmniejszyć ilość zanieczyszczeń w strefie napędu,
• wydłużyć okres pomiędzy czyszczeniami.

Stan szczotki należy okresowo kontrolować i wymienić ją po nadmiernym zużyciu.

Odciąg trocin 100 mm

Maszyna ma króciec odciągowy o średnicy 100 mm.

Podłączenie odpowiednio wydajnego odciągu:

• ogranicza ilość pyłu w warsztacie,
• zmniejsza gromadzenie trocin przy dolnym kole,
• poprawia widoczność miejsca cięcia,
• ułatwia utrzymanie prowadnic i napędu,
• zwiększa komfort pracy.

Przewód powinien mieć możliwie krótki i prosty przebieg. Każde zwężenie, ostre kolano lub długi elastyczny wąż zmniejszają rzeczywisty przepływ powietrza.

Stabilna jednoczęściowa rama

Korpus pilarki wykonano jako ciężką, sztywną konstrukcję zapewniającą stabilność podczas napinania taśmy i cięcia wysokiego materiału.

Masa maszyny wynosi około 123 kg.

Duża masa oraz szeroka podstawa pomagają:

• ograniczyć drgania,
• utrzymać stabilne położenie,
• zwiększyć precyzję przy wysokim cięciu,
• zapewnić sztywne podparcie stołu,
• zachować właściwe ustawienie kół i prowadnic.

Wymiary pilarki wynoszą około 713 × 755 × 1790 mm.

Opcjonalna mobilna podstawa

Pilarkę można rozbudować o mobilną podstawę przeznaczoną do modeli Laguna 1412, 14BX i 1216.

System mobilny składa się z kół stałych oraz koła sterowanego dźwignią nożną. Ułatwia przemieszczanie ciężkiej maszyny w obrębie warsztatu.

Po ustawieniu w miejscu pracy pilarka powinna stabilnie opierać się na nóżkach i nie może przemieszczać się podczas prowadzenia materiału.

Mobilna podstawa jest wyposażeniem opcjonalnym.

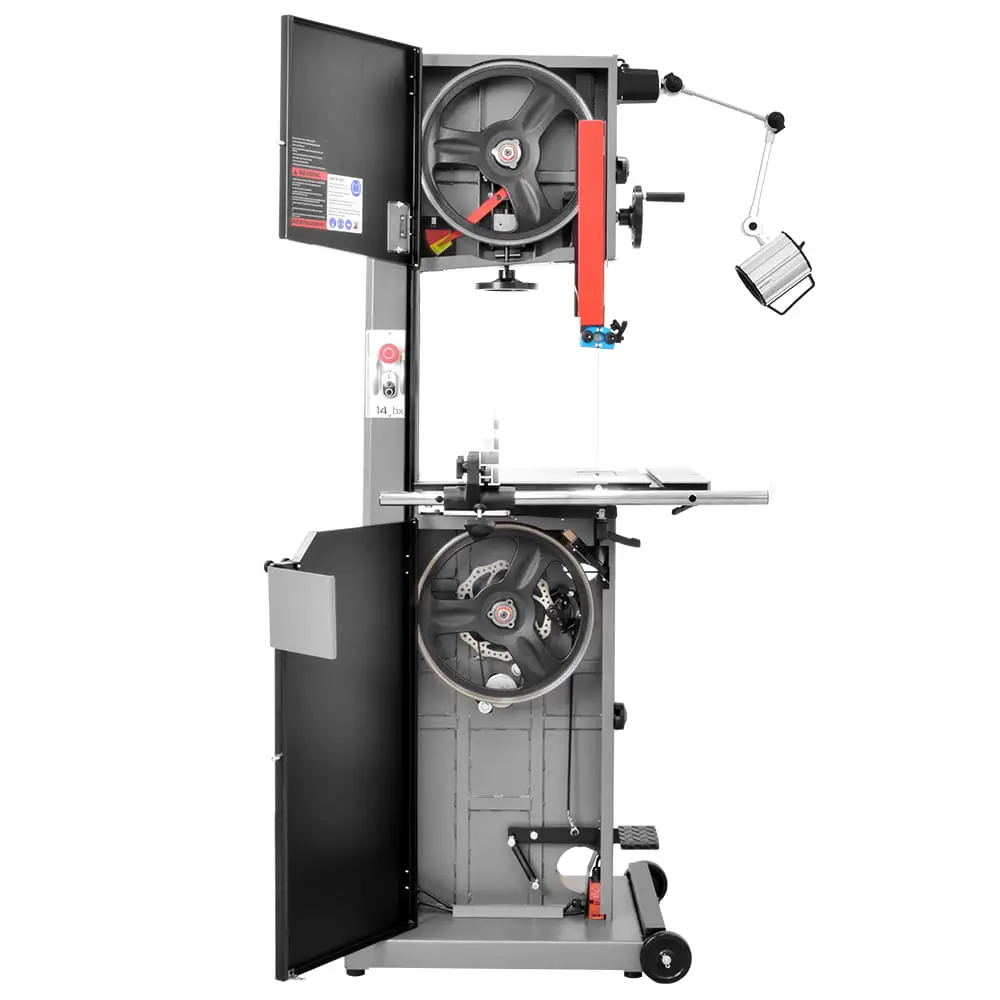

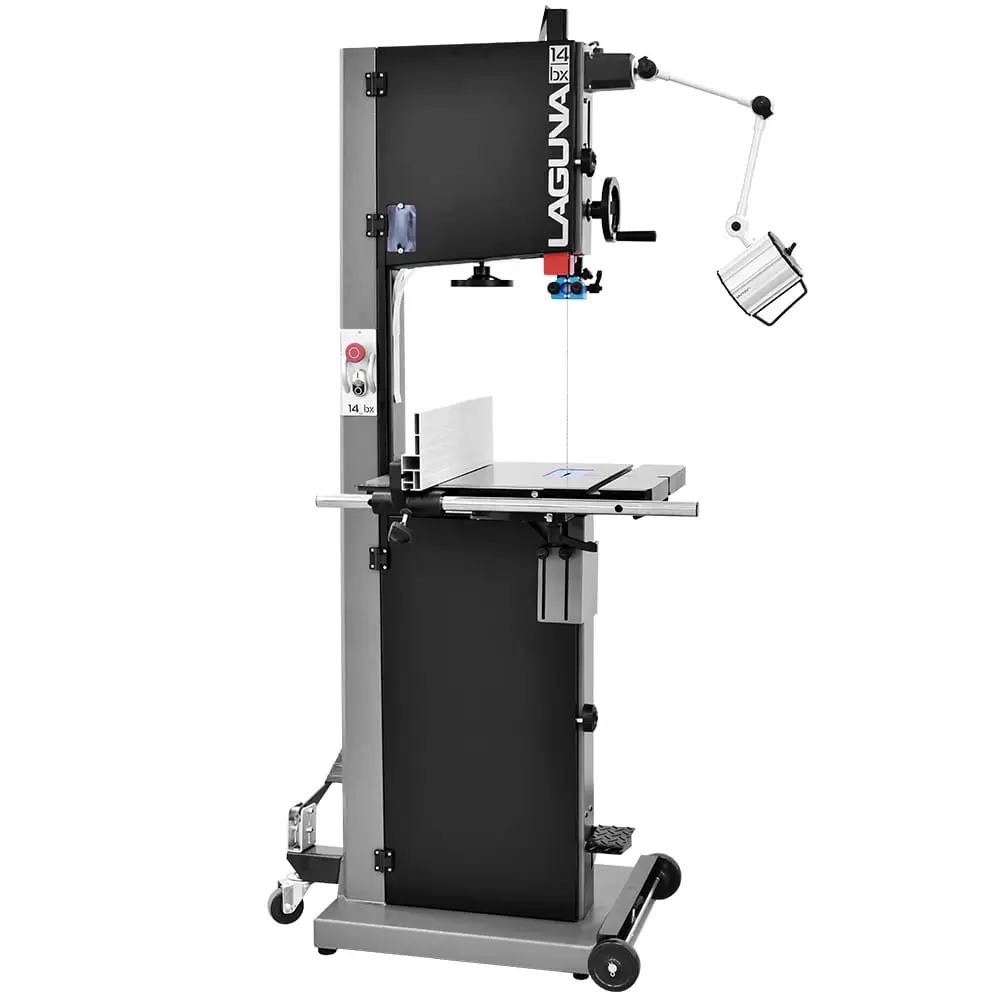

Opcjonalna lampa robocza

W górnej części korpusu znajdują się fabrycznie przygotowane punkty montażowe do opcjonalnej lampy roboczej.

Dodatkowe oświetlenie poprawia widoczność:

• linii cięcia,
• ustawienia prowadnicy,
• drobnych oznaczeń na materiale,
• strefy znajdującej się bezpośrednio przy taśmie.

Lampa nie znajduje się w standardowym wyposażeniu maszyny.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka taśmowa Laguna Tools 14BX,
• masywna przykładnica wzdłużna,
• taśma Carbon FORCE REGULAR 2946 × 13 × 0,65 mm 6 TPI,
• ceramiczne prowadnice nad i pod stołem,
• pedał hamulca,
• stół z polerowanego żeliwa,
• króciec odciągowy 100 mm,
• elementy potrzebne do montażu maszyny.

Maszyna jest dostarczana częściowo zmontowana w opakowaniu transportowym. Orientacyjny czas montażu wynosi około jednej godziny.

Jak dobrać taśmę do Laguna 14BX?

Do cięcia łukowego

Najlepiej sprawdzają się węższe taśmy, na przykład 3–6 mm. Pozwalają wykonywać mniejsze promienie, ale są mniej stabilne podczas cięcia wysokich elementów.

Do prac uniwersalnych

Taśmy o szerokości około 8–13 mm umożliwiają wykonywanie cięć prostych oraz łagodnych łuków.

Do rozcinania wysokich elementów

Taśmy o szerokości 16–19 mm zapewniają większą stabilność podczas cięcia prostoliniowego i przygotowywania cienkich desek.

Do grubego drewna

Mniejsza liczba zębów na cal zapewnia większe przestrzenie międzyzębne i sprawniejsze odprowadzanie wiórów.

Do cienkich elementów

Większa liczba zębów pomaga ograniczyć szarpanie materiału i zapewnia spokojniejszą pracę. W materiale powinno jednocześnie pracować kilka zębów.

Dlaczego warto wybrać Laguna Tools 14BX?

• profesjonalna konstrukcja do regularnej pracy,
• silnik o mocy wyjściowej 1,9 kW,
• jednofazowe zasilanie 230 V,
• maksymalna wysokość cięcia 330 mm,
• szerokość cięcia do słupka 350 mm,
• ceramiczne prowadnice nad i pod stołem,
• żeliwne, wyważone koła,
• trwałe poliuretanowe powierzchnie kół,
• duży stół z polerowanego żeliwa,
• nachylenie stołu od –7° do +45°,
• mocna przykładnica wzdłużna,
• regulacja profilu przykładnicy w dwóch pozycjach,
• szybkie zwalnianie napięcia taśmy,
• kontrola napięcia i prowadzenia przez wzierniki,
• hamulec tarczowy sterowany pedałem,
• szczotka oczyszczająca dolne koło,
• króciec odciągowy 100 mm,
• możliwość rozbudowy o mobilną podstawę,
• możliwość montażu opcjonalnej lampy.

Dane techniczne

• Producent: Laguna Tools
• Model: 14BX
• Kod produktu: 151-14BX
• EAN: 8591761044126
• Typ maszyny: pilarka taśmowa do drewna
• Zalecane zastosowanie: profesjonalne
• Zasilanie: 230 V / 50 Hz / 1 faza
• Moc wyjściowa P2: 1,9 kW
• Moc podana w tabeli instrukcji: 2,237 kW
• Zalecane zabezpieczenie: 16 A, charakterystyka C
• Rodzaj wtyczki: typ E
• Maksymalna wysokość cięcia: 330 mm
• Maksymalna szerokość cięcia do słupka: 350 mm
• Maksymalna szerokość cięcia do przykładnicy: 310 mm
• Wymiary stołu: 546 × 406 mm
• Wysokość stołu: 965 mm
• Nachylenie stołu: od –7° do +45°
• Rowek prowadzący w stole: 9,5 × 19 mm
• Standardowa długość taśmy: 2946 mm
• Zakres długości według instrukcji: 2914–2946 mm
• Minimalna szerokość taśmy: 3 mm
• Maksymalna szerokość taśmy: 19 mm
• Prędkość taśmy: 965 m/min
• Prowadnice taśmy: ceramiczne
• Koła: żeliwne, wyważone
• Powierzchnia kół: poliuretanowa
• Hamulec: tarczowy, sterowany pedałem
• Szybkie zwalnianie napięcia: tak
• Średnica króćca odciągowego: 100 mm
• Wymiary maszyny: 713 × 755 × 1790 mm
• Powierzchnia podstawy: około 800 × 683 mm
• Masa netto: 123 kg
• Masa z opakowaniem według instrukcji: 133 kg
• Wymiary opakowania według instrukcji: 1857 × 673 × 618 mm
• Mobilna podstawa: wyposażenie opcjonalne
• Lampa robocza: wyposażenie opcjonalne
• Poziom ciśnienia akustycznego: 73,56 dB(A)

Wskazówki dotyczące użytkowania

Przed uruchomieniem należy sprawdzić:

• prawidłowe napięcie taśmy,
• ustawienie taśmy na kołach,
• położenie prowadnic ceramicznych,
• wysokość górnej prowadnicy,
• zablokowanie stołu,
• ustawienie przykładnicy,
• podłączenie odciągu,
• zamknięcie wszystkich osłon.

Górną prowadnicę należy ustawić możliwie blisko obrabianego materiału.

Podczas pracy należy:

• prowadzić materiał stabilnie po stole,
• używać przykładnicy przy cięciu prostoliniowym,
• stosować popychacz do niewielkich elementów,
• nie umieszczać dłoni na linii taśmy,
• nie wywierać nadmiernego nacisku,
• pozwolić taśmie usuwać materiał we właściwym tempie,
• podpierać długie i ciężkie elementy,
• stosować okulary i ochronę słuchu,
• korzystać ze skutecznego odciągu pyłu.

Nie wolno usuwać zakleszczonego materiału ani odpadów przed całkowitym zatrzymaniem taśmy.

Konserwacja pilarki

Po zakończeniu pracy warto:

• oczyścić powierzchnię stołu,
• usunąć pył z wnętrza korpusu,
• sprawdzić stan szczotki dolnego koła,
• skontrolować ceramiczne prowadnice,
• oczyścić poliuretanowe powierzchnie kół,
• sprawdzić drożność odciągu,
• zluzować taśmę przed dłuższym postojem,
• zabezpieczyć żeliwny stół przed korozją.

Okresowo należy kontrolować:

• stan taśmy i jej zgrzewu,
• ustawienie górnego koła,
• napięcie paska napędowego,
• działanie hamulca,
• stan przewodu zasilającego,
• działanie wyłączników bezpieczeństwa,
• mocowanie stołu i przykładnicy.

FAQ – najczęściej zadawane pytania

Czy Laguna 14BX jest pilarką profesjonalną?

Tak. Producent klasyfikuje ją jako maszynę przeznaczoną do profesjonalnych warsztatów wymagających wysokiej precyzji i wydajności.

Jaką moc ma silnik?

Moc wyjściowa P2 wynosi 1,9 kW. Tabela instrukcji podaje również wartość 2,237 kW dla silnika 230 V.

Czy pilarka jest podłączana do gniazdka 230 V?

Tak. Maszyna ma jednofazowe zasilanie 230 V oraz wtyczkę typu E. Producent zaleca obwód zabezpieczony wyłącznikiem C16.

Czy można podłączyć ją do dowolnego gniazdka?

Gniazdo musi być prawidłowo uziemione, a instalacja dostosowana do obciążenia maszyny. Zalecany jest odpowiedni obwód C16.

Jaka jest maksymalna wysokość cięcia?

Maksymalna wysokość cięcia wynosi 330 mm.

Skąd wzięła się wartość 346 mm?

W aktualnej instrukcji 346 mm oznacza otwór konstrukcyjny w stole. Nie jest to maksymalna wysokość cięcia.

Jaka jest maksymalna szerokość cięcia?

Odległość od taśmy do słupka wynosi 350 mm. Maksymalna szerokość cięcia przy standardowej przykładnicy wynosi 310 mm.

Jaką długość ma taśma?

Standardowy wymiar taśmy wynosi 2946 mm. Instrukcja podaje zakres regulacyjny 2914–2946 mm.

Jak szeroką taśmę można zamontować?

Maszyna obsługuje taśmy o szerokości od 3 do 19 mm.

Jaka taśma jest najlepsza do cięcia łuków?

Do małych promieni najlepiej stosować wąskie taśmy, zwykle 3–6 mm. Minimalny promień zależy od konstrukcji konkretnej taśmy.

Jaka taśma będzie odpowiednia do rozcinania desek?

Do wysokiego cięcia prostoliniowego najlepiej sprawdzą się szersze taśmy 16–19 mm z uzębieniem przeznaczonym do szybkiego odprowadzania wiórów.

Czy taśma znajduje się w zestawie?

Tak. Aktualna karta Laguna Polska podaje taśmę Carbon FORCE REGULAR 2946 × 13 × 0,65 mm 6 TPI.

Czy pilarka ma prowadnice ceramiczne?

Tak. Ceramiczne prowadnice znajdują się nad i pod stołem.

Czy prowadnice mają łożyska?

Główne elementy prowadzące wykorzystują wkładki ceramiczne, a nie klasyczne boczne łożyska kulkowe.

Czy stół jest żeliwny?

Tak. Stół o wymiarach 546 × 406 mm wykonano z polerowanego żeliwa.

Czy stół można pochylać?

Tak. Zakres nachylenia wynosi od –7° do +45°.

Czy pilarka ma hamulec?

Tak. Dolne koło jest zatrzymywane za pomocą hamulca tarczowego sterowanego pedałem nożnym.

Czy można szybko zluzować taśmę?

Tak. Z tyłu maszyny znajduje się dźwignia szybkiego zwalniania napięcia.

Czy maszyna ma odciąg trocin?

Tak. Króciec odciągowy ma średnicę 100 mm.

Czy pilarka ma koła transportowe?

Mobilna podstawa jest wyposażeniem opcjonalnym i nie znajduje się w standardowym zestawie.

Czy lampa znajduje się w komplecie?

Nie. Maszyna ma przygotowane punkty montażowe, ale lampa robocza jest wyposażeniem opcjonalnym.

Ile waży Laguna 14BX?

Masa netto maszyny wynosi około 123 kg.

Czy można ciąć metal?

Maszyna jest przeznaczona przede wszystkim do drewna. Jej prędkość taśmy 965 m/min jest znacznie wyższa niż typowe prędkości stosowane do cięcia metali. Nie należy używać jej do metalu bez jednoznacznego dopuszczenia producenta.

Czy można ciąć MDF i sklejkę?

Tak, przy zastosowaniu odpowiedniej taśmy. Materiały zawierające kleje są bardziej ścierne niż drewno lite i mogą przyspieszać zużycie uzębienia.
