JET JWBS-18-T – profesjonalna pilarka taśmowa do dużych elementów

JET JWBS-18-T to ciężka pilarka taśmowa przeznaczona do regularnej pracy w zakładach stolarskich, pracowniach meblarskich i dobrze wyposażonych warsztatach rzemieślniczych.

Duża przestrzeń robocza pozwala obrabiać zarówno niewielkie elementy, jak i szerokie deski, kantówki oraz grube półfabrykaty. Pilarka sprawdzi się podczas cięcia prostego, rozcinania materiału na cieńsze warstwy, przygotowywania fornirów oraz wykonywania łuków i nieregularnych kształtów.

Maszyna może być wykorzystywana do:

• cięcia drewna miękkiego i twardego,
• rozcinania grubych desek i kantówek,
• wykonywania cienkich lameli i fornirów,
• cięcia wzdłużnego i poprzecznego,
• przygotowywania elementów meblowych,
• wycinania łuków i kształtów,
• wykonywania czopów i klinów,
• cięcia pod kątem,
• obróbki sklejki, MDF i innych materiałów drewnopochodnych,
• przygotowywania elementów schodów, drzwi i konstrukcji drewnianych.

Wysokość cięcia do 406 mm

Maksymalna wysokość cięcia wynosi:

406 mm

Duży prześwit nad stołem umożliwia obróbkę wysokich elementów, między innymi:

• grubych kantówek,
• szerokich desek ustawionych pionowo,
• masywnych klejonek,
• półfabrykatów przeznaczonych na misy,
• elementów konstrukcyjnych,
• materiału rozcinanego na cienkie warstwy.

Podczas wysokiego cięcia szczególne znaczenie mają właściwie dobrany brzeszczot, prawidłowe napięcie taśmy, stabilna prowadnica i równomierny posuw.

Nie należy dociskać materiału nadmierną siłą. Jeżeli taśma zaczyna zwalniać lub schodzić z wyznaczonej linii, należy zmniejszyć nacisk i sprawdzić jej stan oraz ustawienie.

Szerokość cięcia do 457 mm

Odległość pomiędzy taśmą a korpusem maszyny pozwala obrabiać materiał o szerokości do:

457 mm

Duża przestrzeń robocza ułatwia:

• cięcie szerokich desek,
• przygotowywanie elementów blatów,
• obróbkę płyt i klejonek,
• wycinanie dużych kształtów,
• prowadzenie materiału przy przykładnicy równoległej.

Szeroki prześwit zwiększa możliwości maszyny podczas pracy z elementami o dużych gabarytach, pozostawiając operatorowi odpowiednią przestrzeń do ich prowadzenia.

Dwie prędkości taśmy: 580 i 900 m/min

JET JWBS-18-T oferuje dwie prędkości przesuwu taśmy:

• 580 m/min,
• 900 m/min.

Wyższą prędkość można stosować podczas większości standardowych prac w drewnie.

Niższa prędkość zapewnia większą siłę taśmy i może być korzystna podczas:

• wysokiego rozcinania,
• obróbki twardego drewna,
• cięcia grubych kantówek,
• pracy wymagającej większej kontroli nad posuwem.

Zmiana prędkości odbywa się przez przełożenie paska napędowego na odpowiedni zestaw kół pasowych. Czynność należy wykonywać wyłącznie po wyłączeniu maszyny, odłączeniu zasilania i całkowitym zatrzymaniu taśmy.

Taśma tnąca o długości 3810 mm

Pilarka współpracuje z brzeszczotami taśmowymi o długości:

3810 mm

Dopuszczalny zakres długości wynosi około 3785–3835 mm.

Szerokość taśmy może wynosić od:

3 do 30 mm

Wąskie taśmy są przeznaczone przede wszystkim do:

• wycinania małych promieni,
• obróbki krzywoliniowej,
• wykonywania skomplikowanych kształtów.

Szersze taśmy sprawdzą się podczas:

• cięcia prostego,
• rozcinania wysokich elementów,
• wykonywania fornirów,
• pracy przy przykładnicy równoległej,
• obróbki grubego materiału.

Do rozcinania wysokich desek należy stosować możliwie szeroki brzeszczot o odpowiedniej liczbie zębów i dużej przestrzeni na odprowadzanie wiórów.

Dobór brzeszczotu do rodzaju pracy

Na jakość oraz bezpieczeństwo cięcia wpływają:

• szerokość taśmy,
• podziałka zębów,
• geometria uzębienia,
• materiał brzeszczotu,
• prawidłowe napięcie,
• ustawienie prowadnic,
• prędkość posuwu.

Do grubego drewna należy wybierać taśmy z mniejszą liczbą zębów na cal. Większe przestrzenie pomiędzy zębami ułatwiają usuwanie wiórów z wysokiego rzazu.

Do cieńszych materiałów i dokładniejszych krawędzi można zastosować brzeszczot z drobniejszym uzębieniem.

W materiale powinny znajdować się jednocześnie co najmniej trzy zęby. Zbyt drobna podziałka przy wysokim cięciu może prowadzić do zapychania taśmy, jej przegrzewania i schodzenia z linii cięcia.

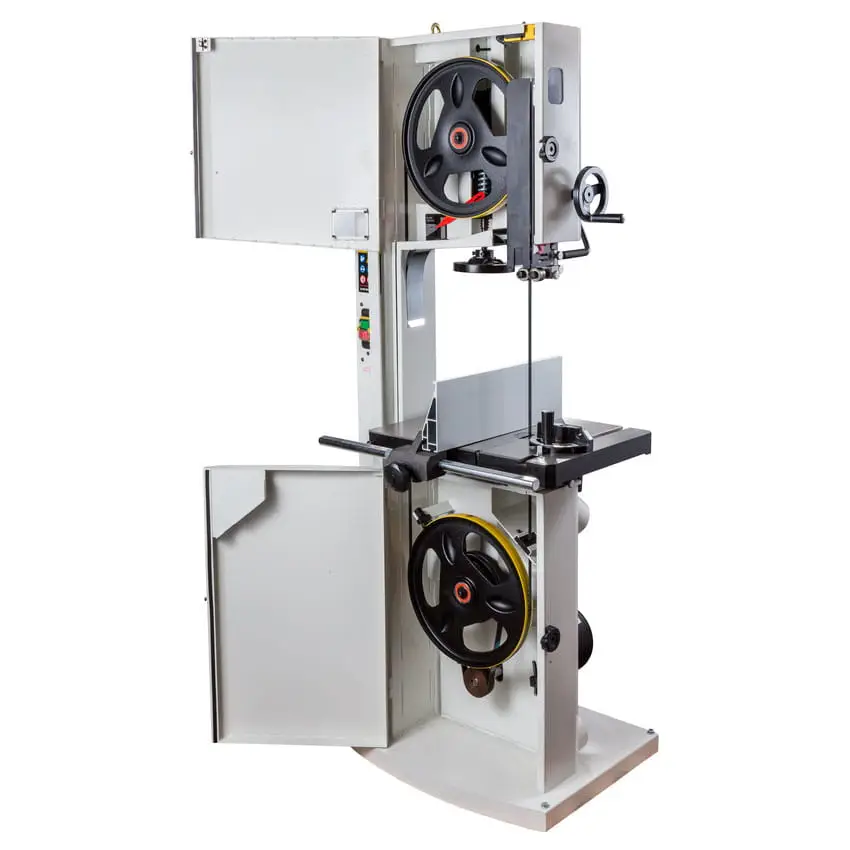

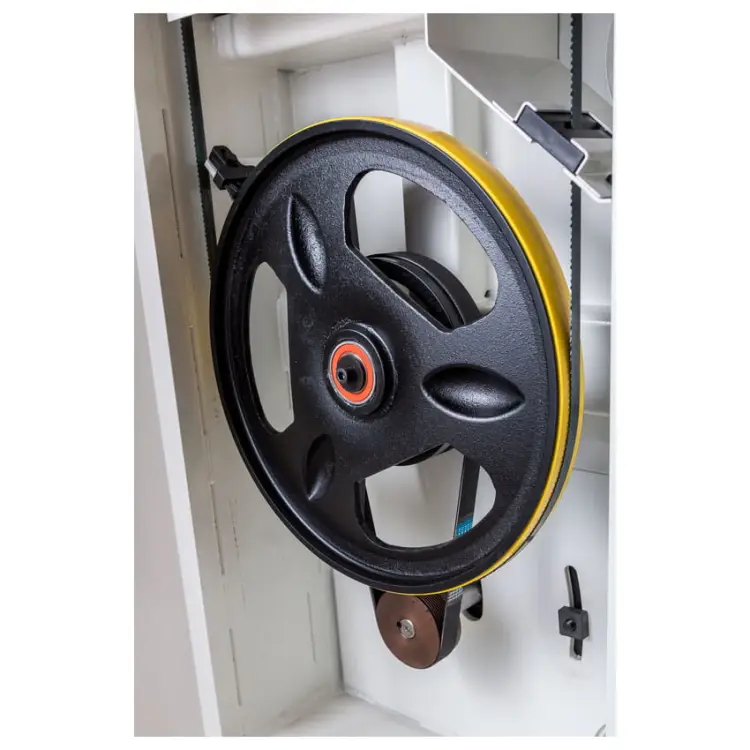

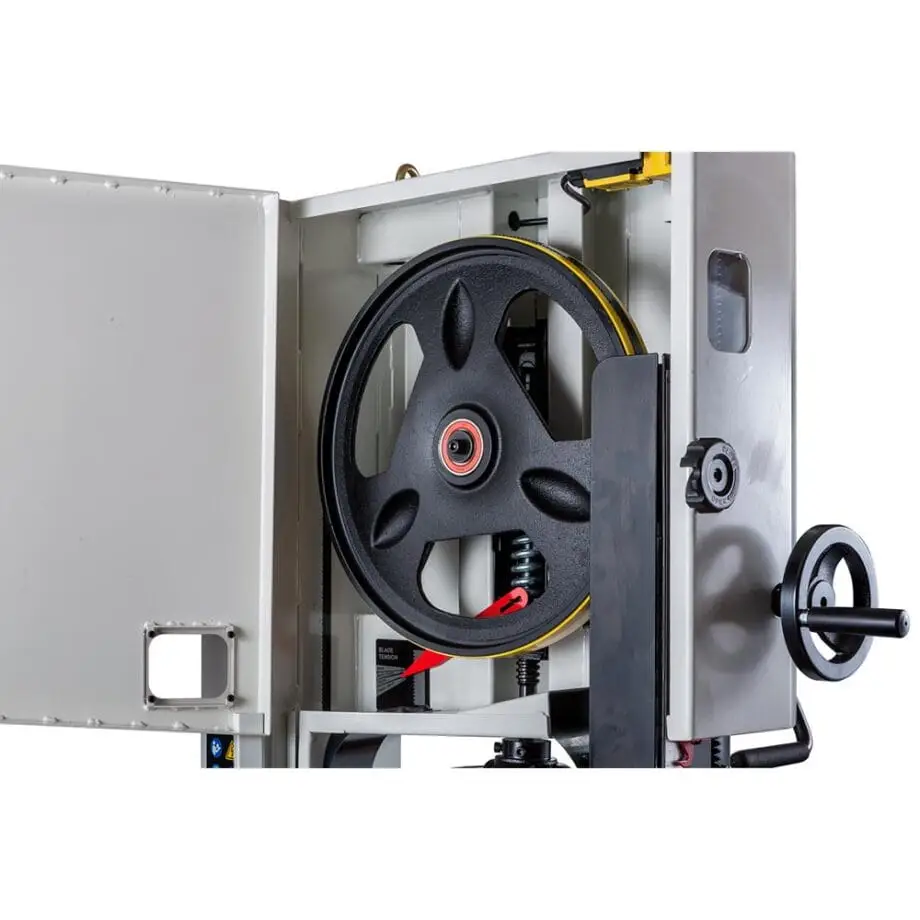

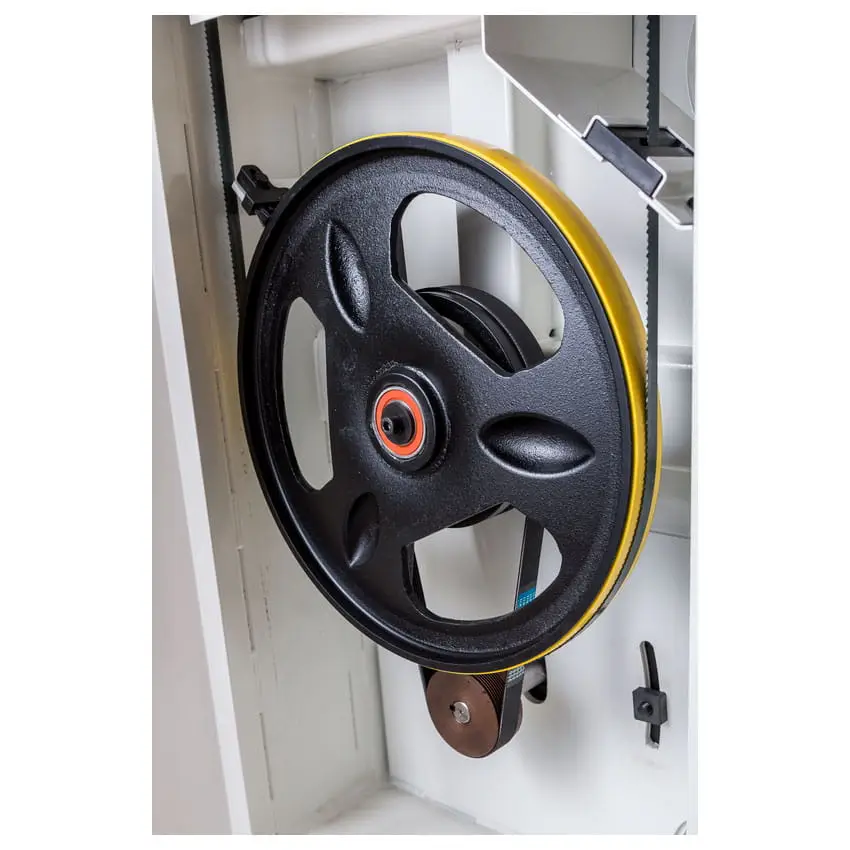

Żeliwne koła taśmy Ø470 mm

Pilarka jest wyposażona w dwa masywne koła o średnicy:

470 mm

Żeliwna konstrukcja kół:

• zwiększa bezwładność układu,
• pomaga utrzymać równomierny ruch taśmy,
• ogranicza drgania,
• zapewnia stabilne prowadzenie brzeszczotu,
• wspiera płynną pracę podczas wysokiego cięcia.

Powierzchnie kół są wyposażone w elastyczne opaski, po których porusza się taśma. Należy je regularnie oczyszczać z pyłu, żywicy i drobnych wiórów.

Nagromadzone zabrudzenia mogą powodować drgania, zmianę toru taśmy oraz pogorszenie jakości cięcia.

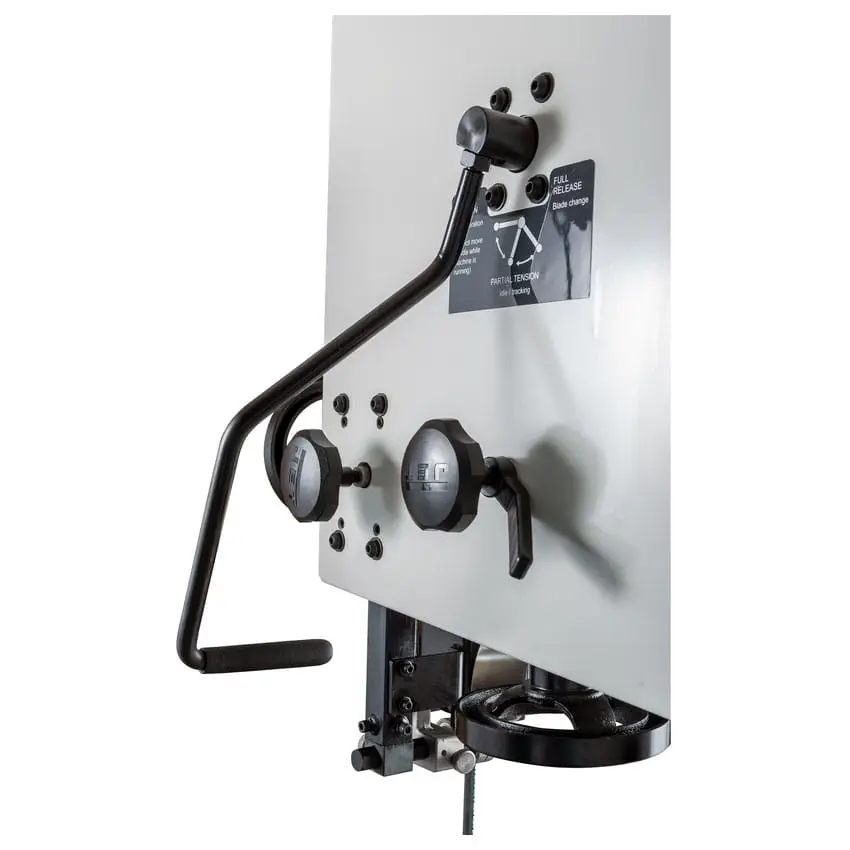

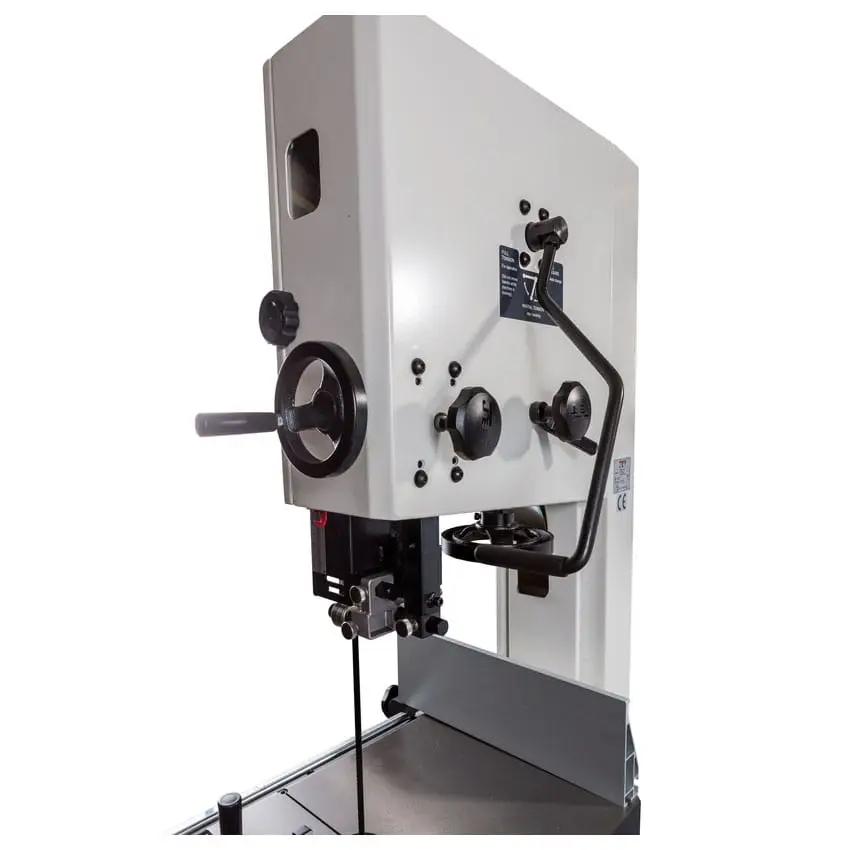

Szybkie napinanie i zwalnianie taśmy

JET JWBS-18-T ma dźwignię szybkiego napinania taśmy z trzema pozycjami:

• pełne napięcie do pracy,
• częściowe zwolnienie podczas przerwy lub przechowywania,
• całkowite zwolnienie do wymiany brzeszczotu.

Rozwiązanie ułatwia:

• szybką wymianę taśmy,
• ograniczenie trwałego rozciągania brzeszczotu,
• odciążenie opasek kół podczas dłuższego postoju,
• ponowne przywrócenie wcześniej ustawionego napięcia.

Ostateczne napięcie ustawia się osobnym pokrętłem, korzystając ze skali dopasowanej do szerokości taśmy.

Po założeniu nowego brzeszczotu należy ręcznie obrócić koła i sprawdzić, czy taśma porusza się centralnie po opaskach.

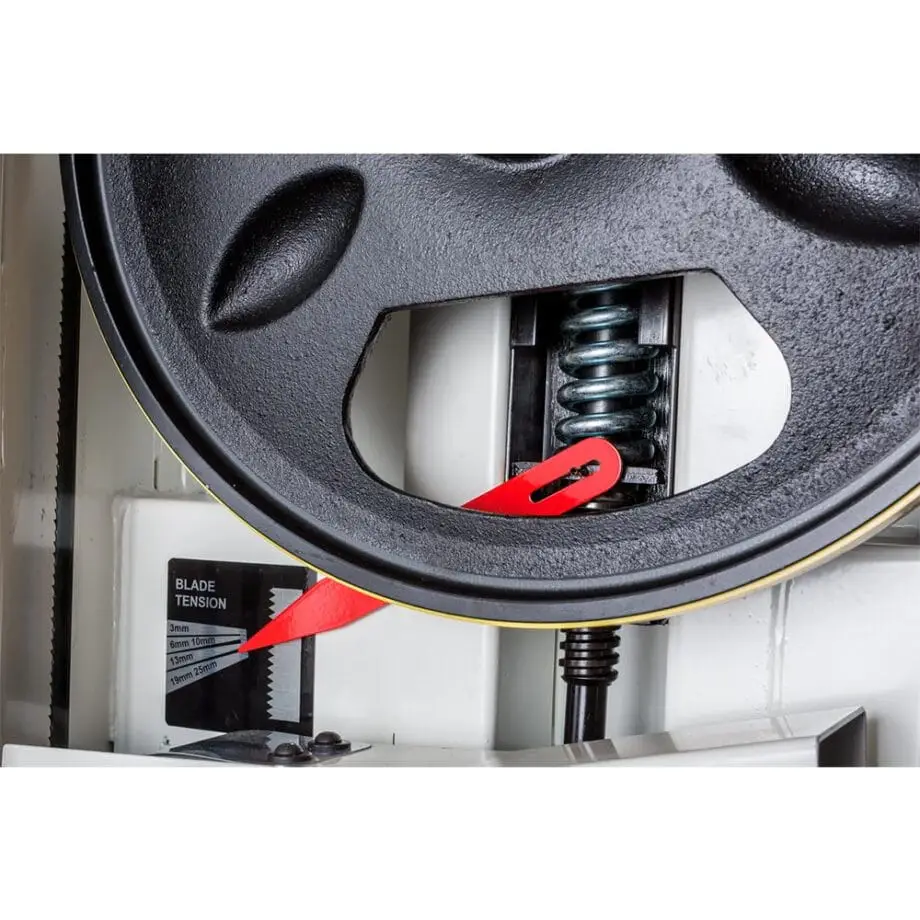

Okna kontroli napięcia i prowadzenia taśmy

W obudowie znajdują się osobne okna umożliwiające kontrolowanie:

• ustawienia taśmy na kole,
• wartości napięcia brzeszczotu.

Operator może sprawdzić podstawowe ustawienia bez otwierania pełnej osłony koła.

Kontrolę toru taśmy należy przeprowadzać przy wyłączonej maszynie. Regulowanie położenia brzeszczotu podczas pracy może doprowadzić do poważnego wypadku.

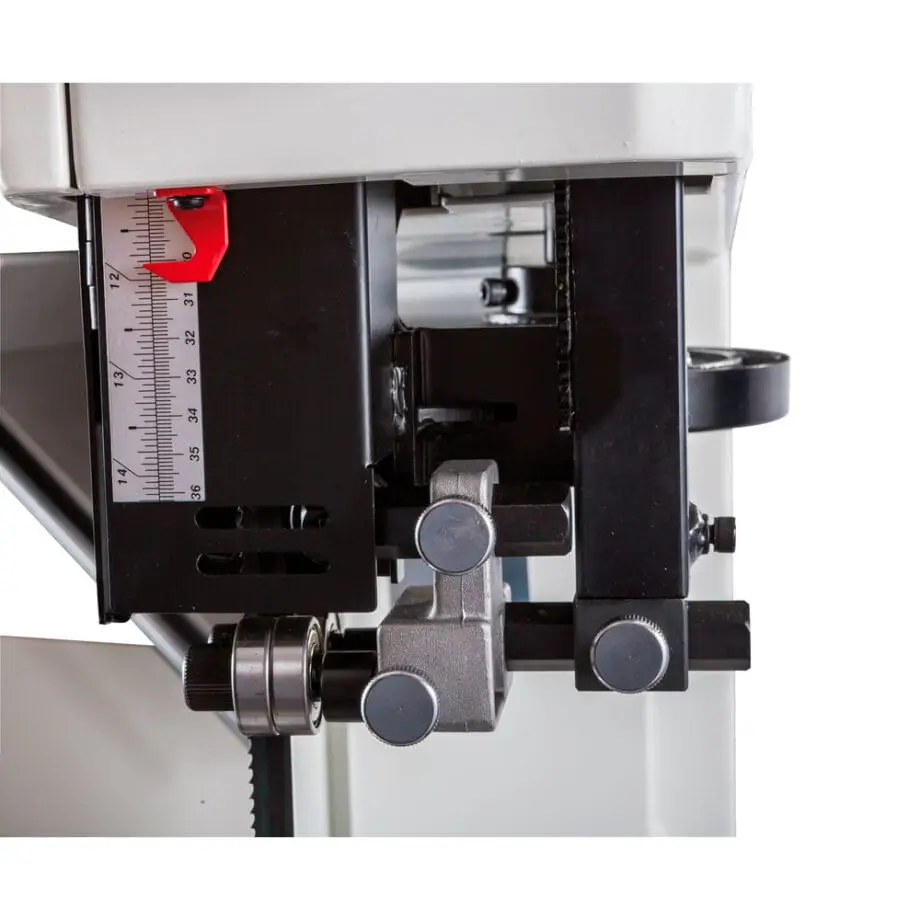

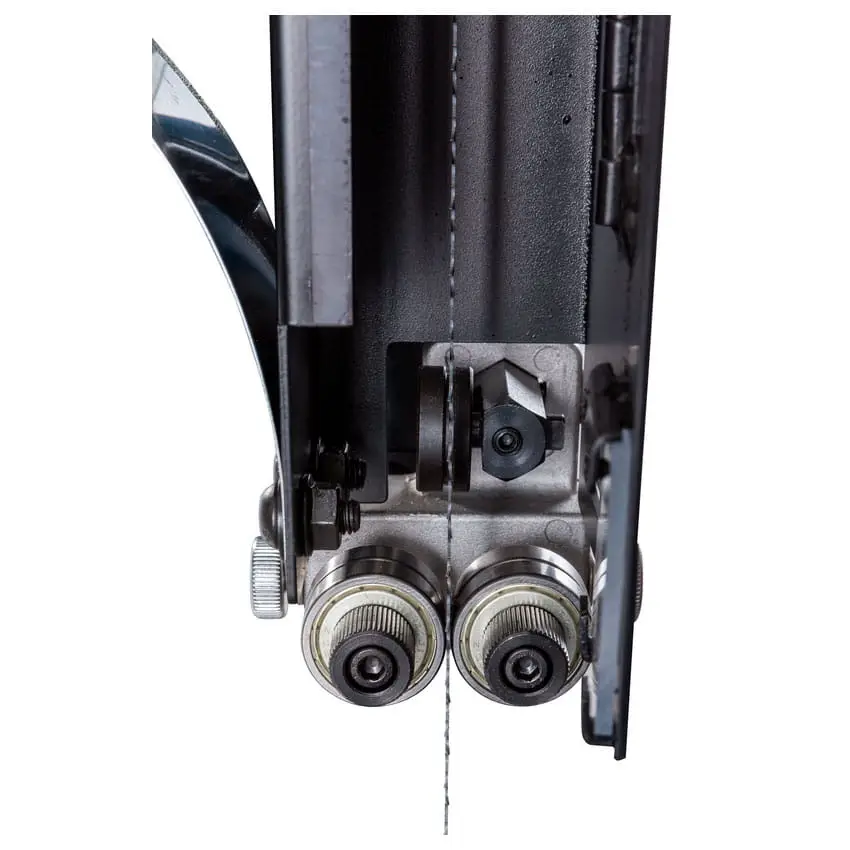

Łożyskowane prowadnice taśmy

Górny i dolny zespół prowadzący wykorzystuje łożyska stabilizujące taśmę z boków oraz od tyłu.

Prowadnice:

• ograniczają boczne odchylanie brzeszczotu,
• stabilizują taśmę podczas wysokiego cięcia,
• pomagają utrzymać prostą linię,
• ułatwiają zmianę ustawień po wymianie taśmy,
• ograniczają ryzyko zsunięcia brzeszczotu z toru.

Regulacja odbywa się bez używania dodatkowych narzędzi.

Łożyska boczne należy ustawić bardzo blisko taśmy, ale bez wypychania jej z właściwego położenia. Tylne łożysko oporowe powinno przejmować nacisk dopiero podczas cięcia.

Nieprawidłowe ustawienie prowadnic może powodować:

• falowanie rzazu,
• schodzenie taśmy z linii,
• nagrzewanie brzeszczotu,
• przedwczesne zużycie uzębienia,
• zwiększone ryzyko pęknięcia taśmy.

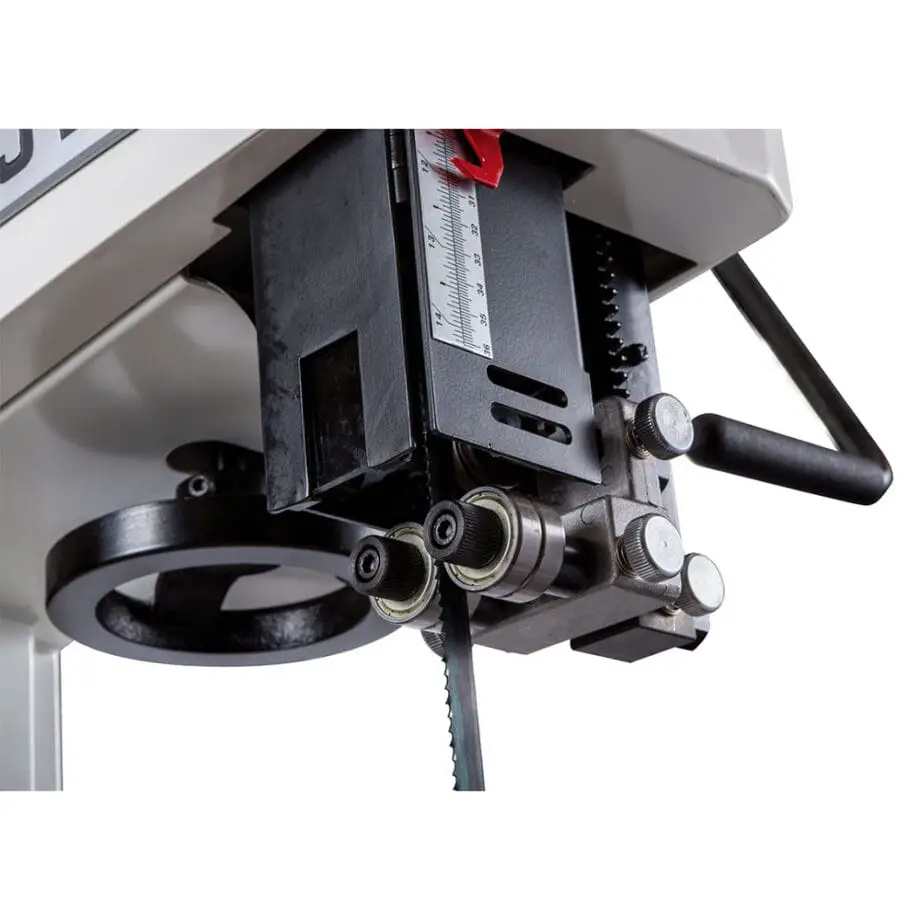

Regulowany wspornik górnej prowadnicy

Wysokość górnej prowadnicy ustawia się za pomocą koła ręcznego i mechanizmu zębatkowego.

Przed rozpoczęciem cięcia prowadnicę należy opuścić możliwie blisko materiału, pozostawiając około:

3 mm odstępu nad obrabianym elementem

Takie ustawienie:

• ogranicza długość niepodpartego odcinka taśmy,
• poprawia stabilność cięcia,
• zwiększa kontrolę nad materiałem,
• zmniejsza odsłoniętą część brzeszczotu.

Cięcie z prowadnicą ustawioną znacznie powyżej materiału pogarsza dokładność i zwiększa ryzyko kontaktu operatora z taśmą.

Żeliwny stół roboczy 690 × 508 mm

Stół ma wymiary około:

690 × 508 mm

Grubość żeliwnej płyty wynosi około 41 mm.

Duża powierzchnia robocza zapewnia stabilne podparcie:

• szerokich desek,
• kantówek,
• klejonek,
• materiałów płytowych,
• elementów wycinanych po łuku.

Żeliwo ogranicza drgania oraz pomaga utrzymać stabilność maszyny podczas prowadzenia ciężkiego materiału.

Wysokość powierzchni roboczej nad podłożem wynosi około:

940 mm

Stół należy regularnie oczyszczać z pyłu, żywicy i pozostałości kleju. Powierzchnię można zabezpieczać preparatem antykorozyjnym niezawierającym silikonu.

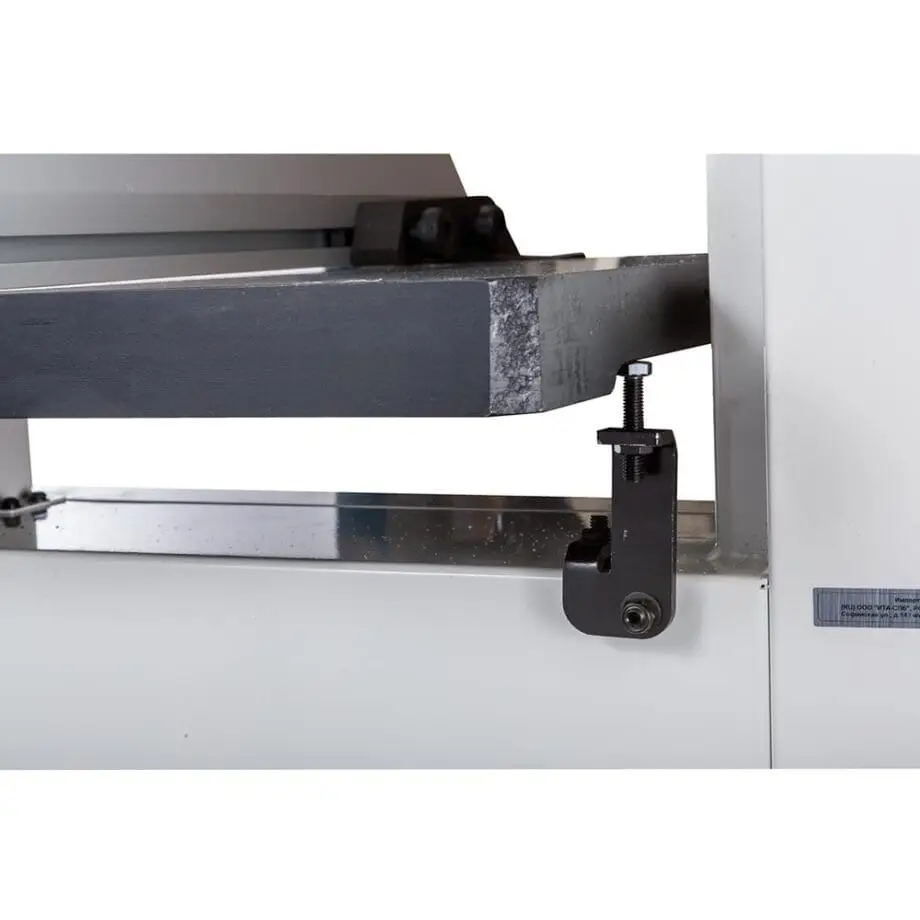

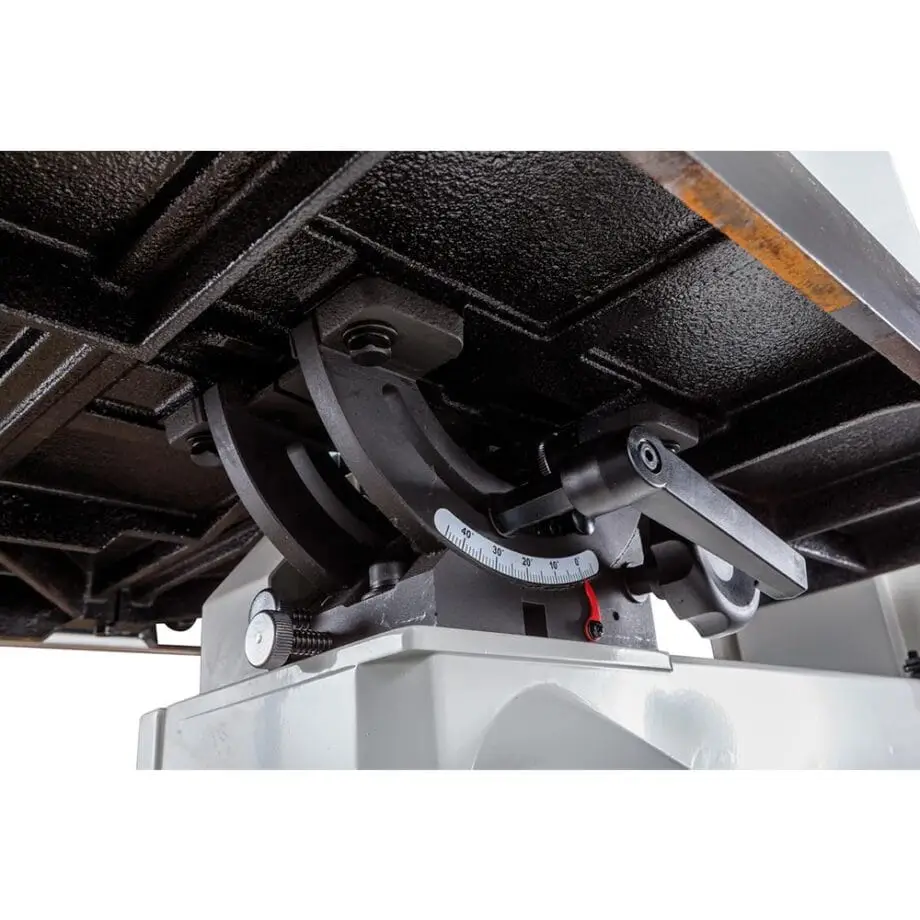

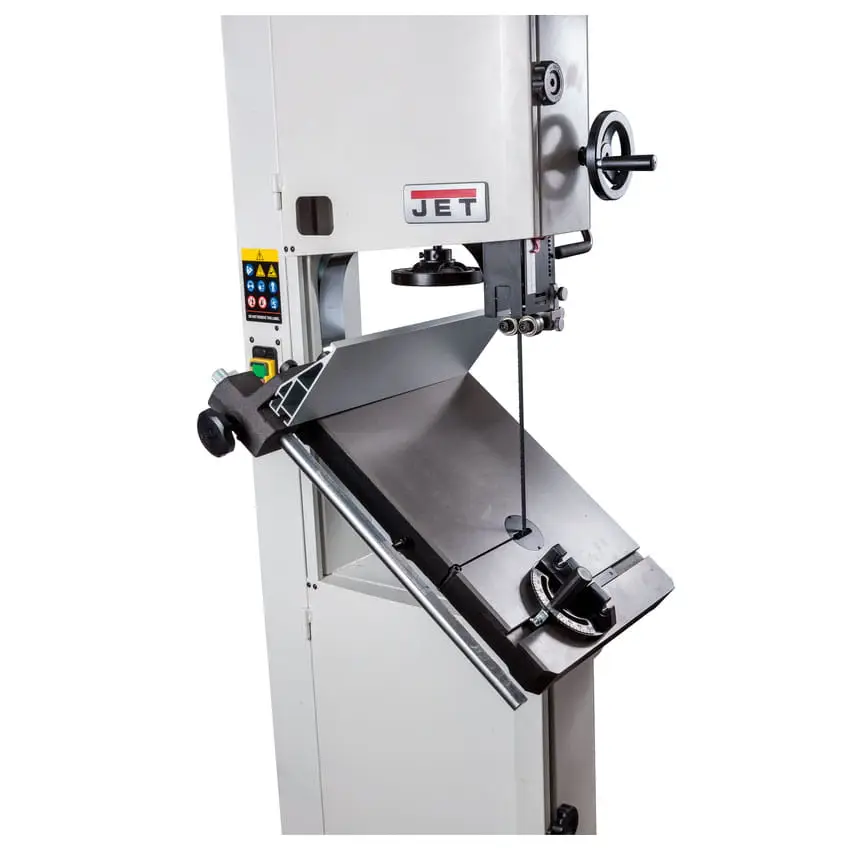

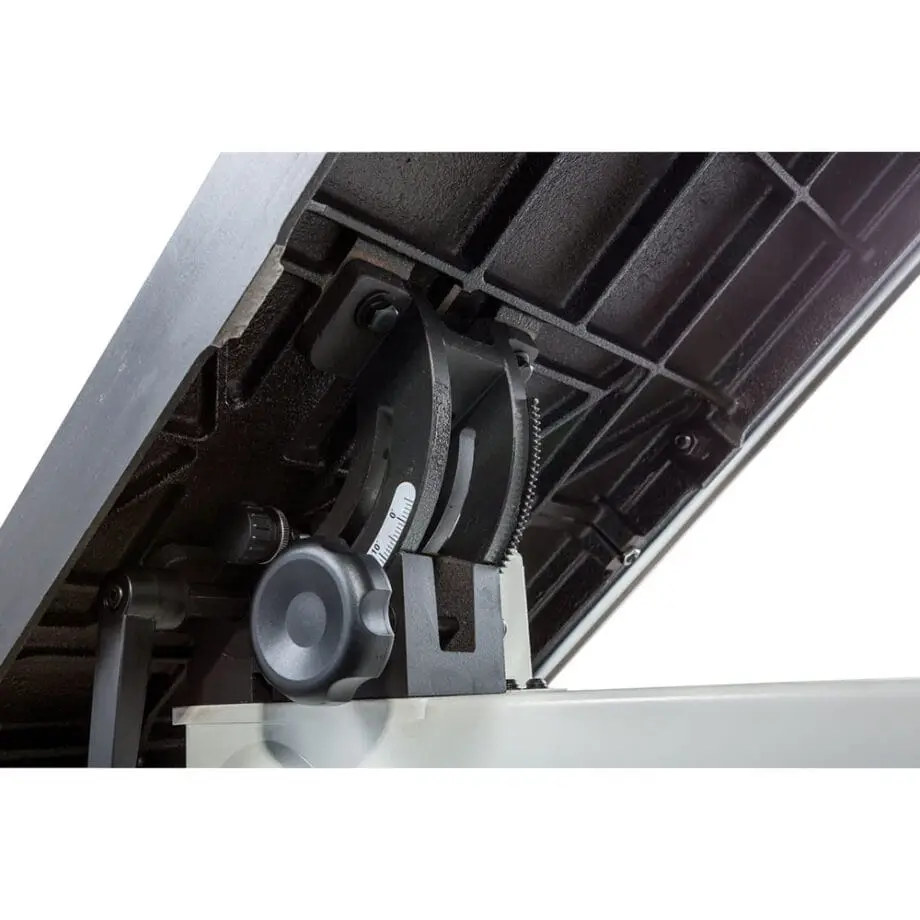

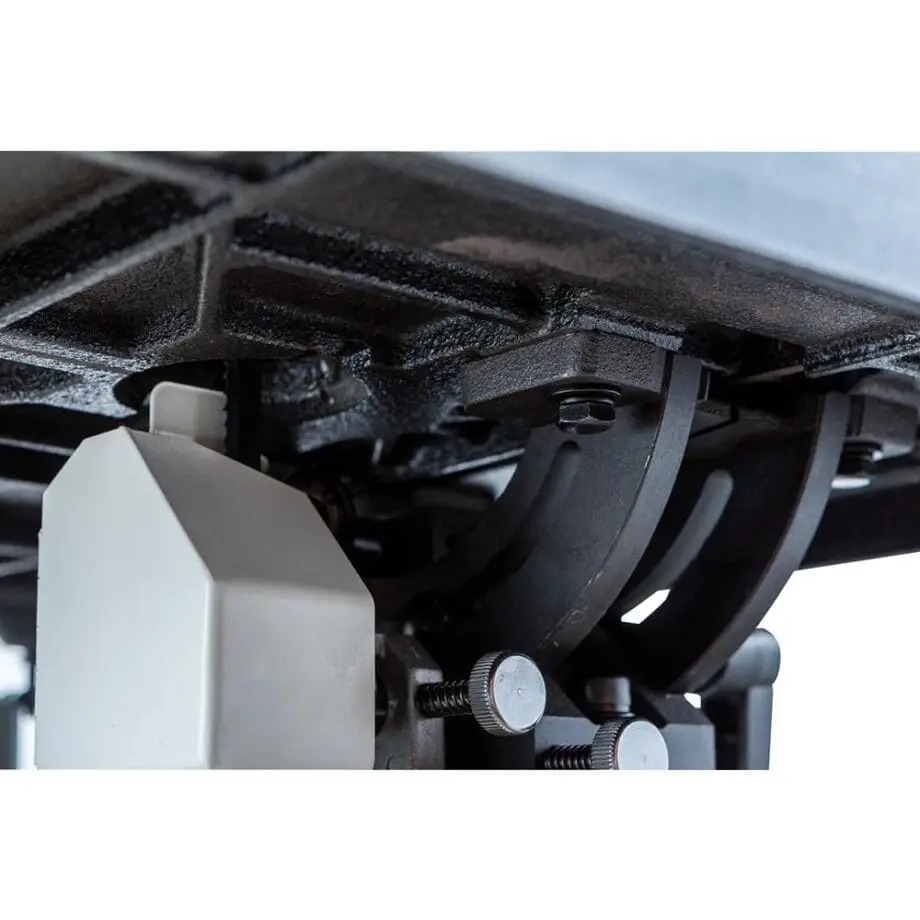

Pochylenie stołu od –5° do +45°

Stół można pochylać:

• do 5° w lewo,
• do 45° w prawo.

Regulacja umożliwia wykonywanie:

• cięć ukośnych,
• faz,
• klinów,
• elementów łączonych pod kątem,
• części konstrukcyjnych i dekoracyjnych.

Po ustawieniu wymaganej wartości stół należy dokładnie zablokować.

Przed precyzyjnym cięciem kąt warto sprawdzić dokładnym kątownikiem lub miernikiem cyfrowym. Mechaniczna skala ułatwia wstępne ustawienie, ale nie zastępuje kontroli pomiarowej.

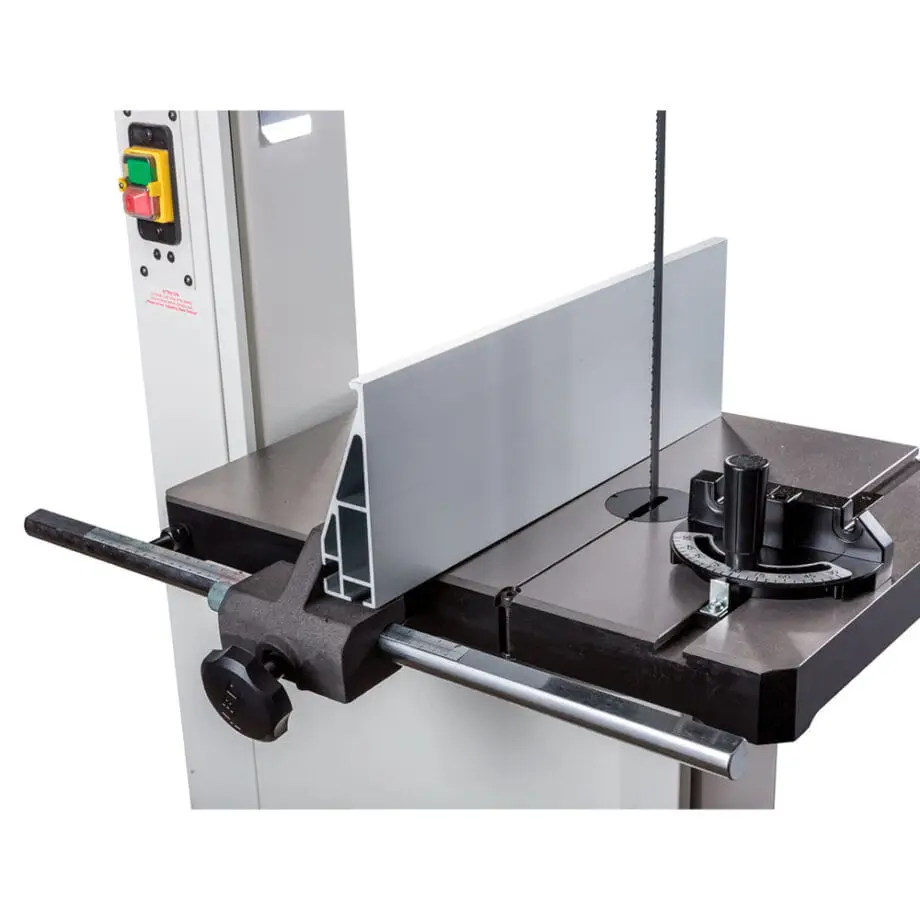

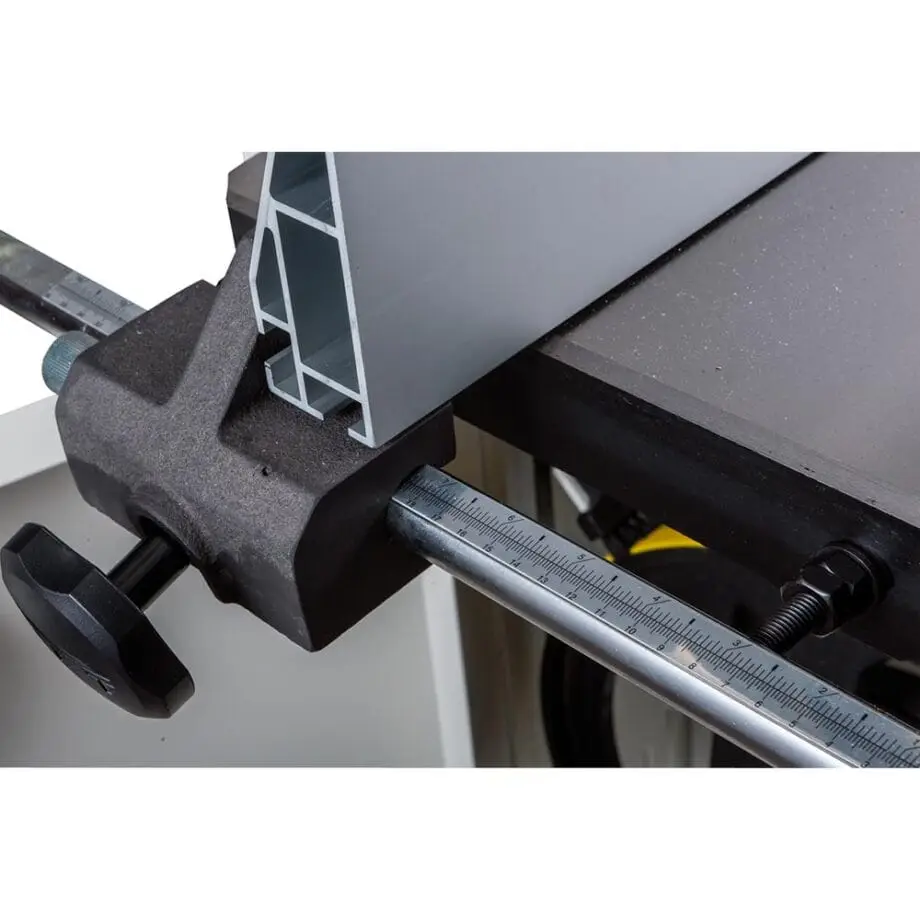

Przykładnica równoległa z mikroregulacją

Masywna przykładnica równoległa porusza się po okrągłej prowadnicy.

Zintegrowana mikroregulacja pozwala precyzyjnie skorygować jej położenie bez wielokrotnego zwalniania i przesuwania całego zespołu.

Przykładnica jest przydatna podczas:

• cięcia desek na jednakową szerokość,
• rozcinania wysokich elementów,
• wykonywania fornirów,
• przygotowywania listew,
• seryjnego cięcia powtarzalnych części.

Profil można ustawić pionowo albo poziomo. Niskie ustawienie ułatwia prowadzenie cienkiego i wąskiego materiału.

Podczas rozcinania wysokich desek może występować naturalne schodzenie taśmy z linii, nazywane dryfem brzeszczotu. Przed seryjną pracą należy wykonać cięcie próbne oraz odpowiednio ustawić prowadnicę.

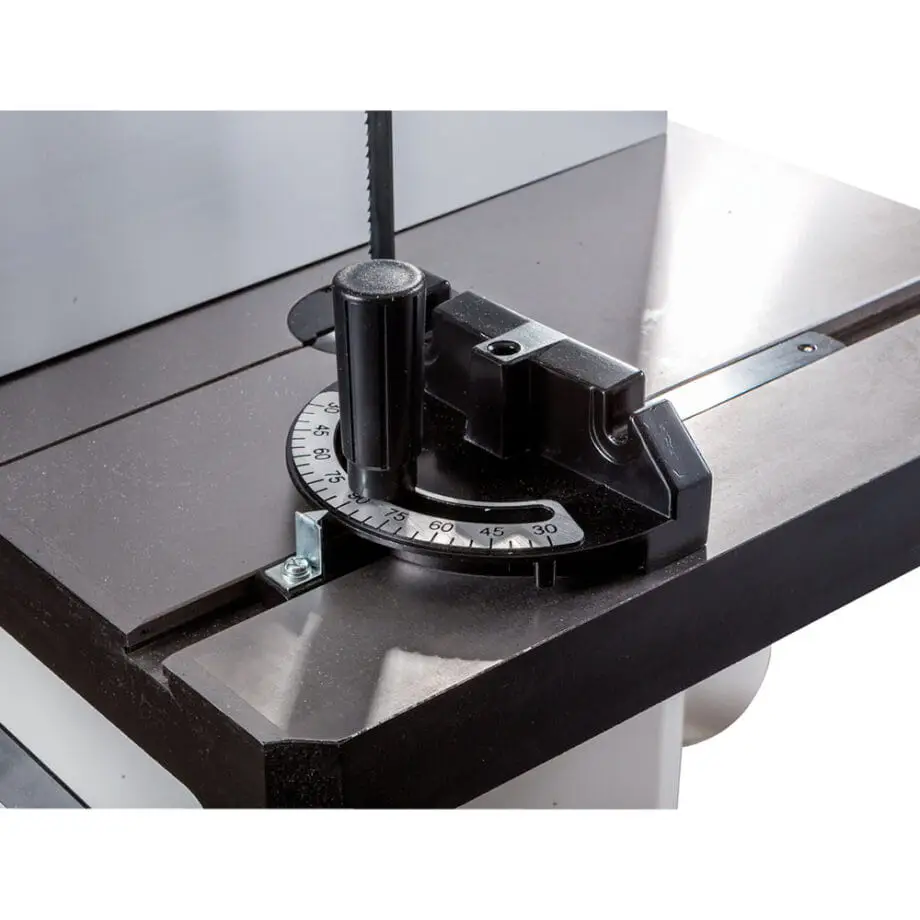

Prowadnica kątowa w wyposażeniu

Prowadnica kątowa przesuwa się w rowku stołu o wymiarach około:

19,1 × 9,5 mm

Ułatwia wykonywanie:

• cięć poprzecznych,
• cięć pod kątem,
• krótkich elementów,
• powtarzalnych części ramowych,
• obróbki czoła materiału.

Przed rozpoczęciem dokładnej pracy ustawienie prowadnicy warto sprawdzić kątownikiem.

Krótkie elementy muszą być stabilnie podparte i prowadzone w sposób zapobiegający ich obróceniu przy kontakcie z taśmą.

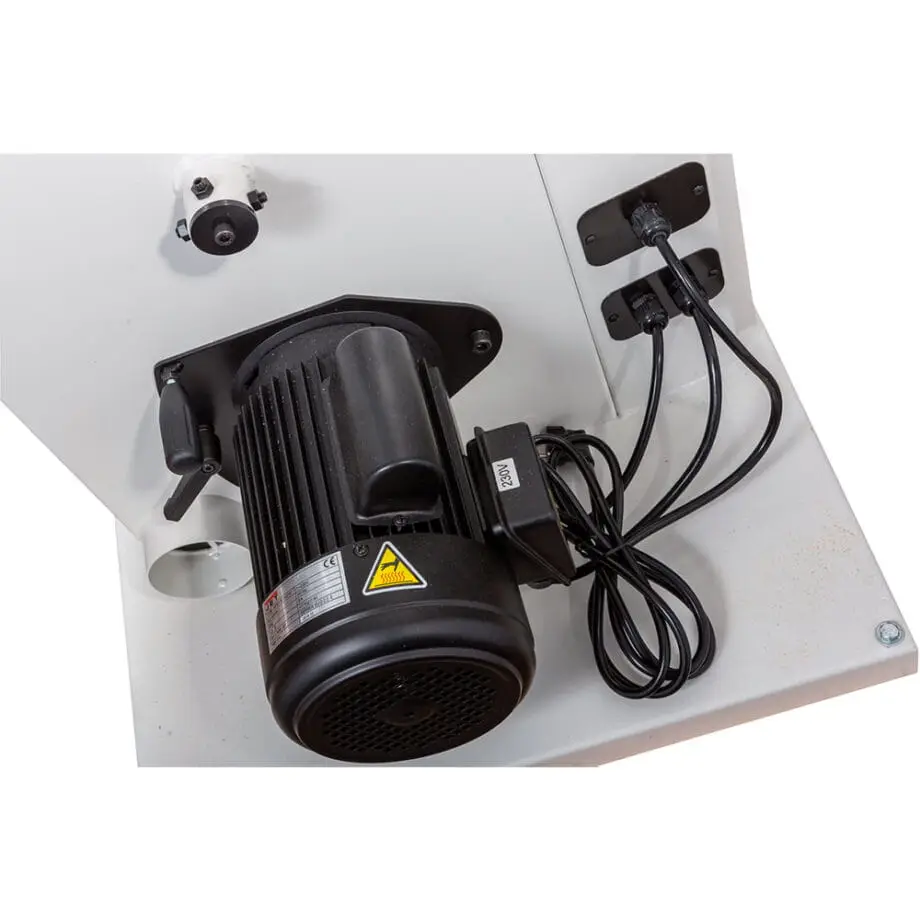

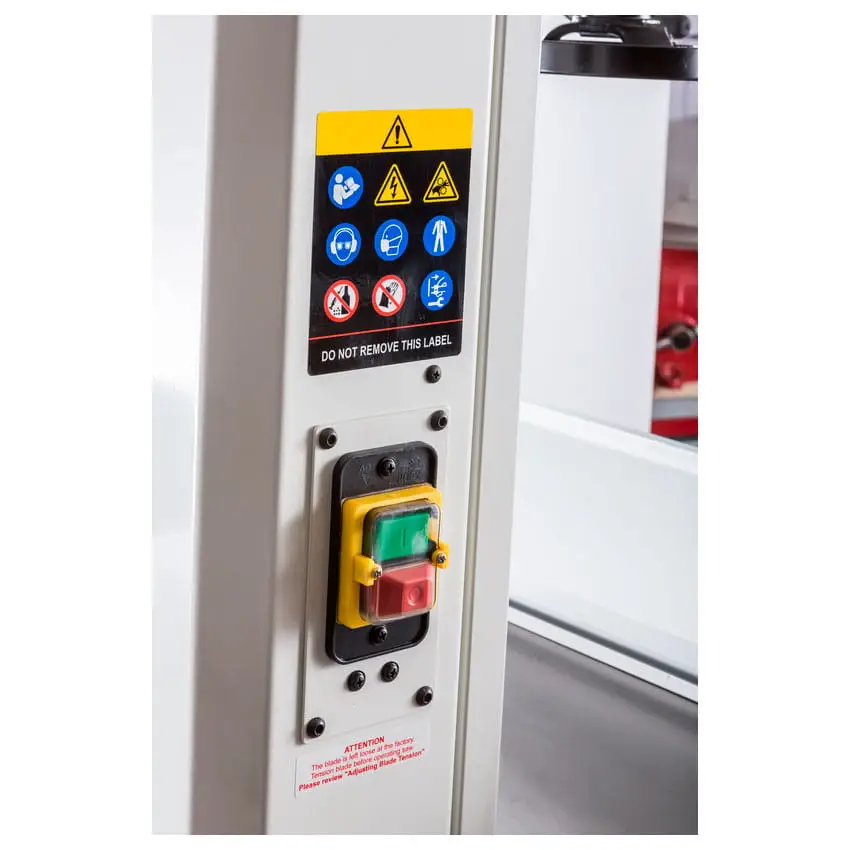

Silnik 2,2 kW i zasilanie 400 V

JET JWBS-18-T jest wyposażona w trójfazowy silnik o mocy wyjściowej:

2,2 kW / 3 HP w trybie pracy ciągłej S1

Najważniejsze parametry elektryczne:

• zasilanie: 400 V / 50 Hz,
• liczba faz: 3,
• moc wyjściowa: 2,2 kW,
• prąd odniesienia: około 5 A,
• zalecane zabezpieczenie: 16 A,
• klasa ochronności: I.

Trójfazowy napęd zapewnia odpowiednią rezerwę podczas wysokiego cięcia, obróbki twardego drewna i regularnej pracy warsztatowej.

Podłączenie powinien wykonać wykwalifikowany elektryk. Po pierwszym uruchomieniu należy sprawdzić prawidłowy kierunek ruchu taśmy. Zęby na roboczym odcinku brzeszczotu muszą poruszać się w dół, w stronę stołu.

Elektromechaniczny hamulec silnika

Silnik jest wyposażony w elektromechaniczny hamulec skracający czas zatrzymania taśmy po wyłączeniu maszyny.

Czas hamowania nie powinien przekraczać około:

10 sekund

Jeżeli zatrzymywanie zacznie trwać wyraźnie dłużej, maszynę należy wyłączyć z użytkowania i zlecić kontrolę układu hamulcowego.

Taśmy nie wolno zatrzymywać przez dociskanie do niej materiału lub innego przedmiotu.

Dwa króćce odciągowe Ø100 mm

Pilarka ma dwa przyłącza odciągowe o średnicy:

2 × 100 mm

Dwa punkty odbioru ułatwiają usuwanie pyłu i wiórów z dolnej części maszyny oraz okolic taśmy.

Zalecane minimalne parametry instalacji:

• przepływ powietrza około 565 m³/h,
• podciśnienie około 1250 Pa,
• prędkość powietrza około 20 m/s.

Odciąg należy uruchomić przed rozpoczęciem cięcia.

Przewody powinny być:

• możliwie krótkie,
• szczelne,
• pozbawione ostrych zagięć,
• odporne na zapłon,
• prawidłowo uziemione.

Oba przyłącza warto podłączyć jednocześnie, szczególnie podczas wysokiego cięcia i obróbki materiałów wytwarzających dużą ilość drobnego pyłu.

Stabilna konstrukcja o masie 217 kg

Masa netto maszyny wynosi około:

217 kg

Ciężka, spawana konstrukcja i żeliwne podzespoły:

• ograniczają drgania,
• stabilizują prowadzenie taśmy,
• zwiększają sztywność maszyny,
• poprawiają komfort obróbki dużych elementów,
• ograniczają przemieszczanie się urządzenia.

Pilarkę należy ustawić na twardej, równej i nośnej posadzce. W razie potrzeby podstawę można przykręcić do podłoża.

Do transportu należy używać urządzenia podnoszącego o odpowiedniej nośności. W górnej części korpusu znajduje się uchwyt przeznaczony do podnoszenia maszyny.

Najważniejsze zalety JET JWBS-18-T

• maksymalna wysokość cięcia 406 mm,
• maksymalna szerokość cięcia 457 mm,
• silnik 2,2 kW w trybie S1,
• trójfazowe zasilanie 400 V,
• dwa zakresy prędkości taśmy,
• prędkość 580 lub 900 m/min,
• żeliwne koła Ø470 mm,
• taśma o długości 3810 mm,
• zakres szerokości taśmy od 3 do 30 mm,
• szybki mechanizm napinania i zwalniania taśmy,
• oddzielne okna kontroli napięcia i toru taśmy,
• górne i dolne prowadnice łożyskowane,
• regulacja prowadnic bez narzędzi,
• zębatkowa regulacja wysokości prowadnicy górnej,
• żeliwny stół 690 × 508 mm,
• pochylenie stołu od –5° do +45°,
• przykładnica równoległa z mikroregulacją,
• prowadnica kątowa,
• elektromechaniczny hamulec,
• dwa króćce odciągowe Ø100 mm,
• stabilna konstrukcja o masie około 217 kg.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka taśmowa JET JWBS-18-T,
• żeliwny stół roboczy,
• przykładnica równoległa,
• profil przykładnicy,
• prowadnica przykładnicy,
• prowadnica kątowa,
• brzeszczot taśmowy,
• wkładka stołu,
• koło ręczne regulacji prowadnicy,
• dźwignia szybkiego zwalniania taśmy,
• górne i dolne prowadnice łożyskowane,
• dwa króćce odciągowe Ø100 mm,
• uchwyt do podnoszenia maszyny,
• elementy montażowe,
• instrukcja użytkowania,
• wykaz części zamiennych.

Wyposażenie opcjonalne

Do pilarki można dobrać:

• brzeszczoty 3810 mm o różnych szerokościach i podziałkach zębów,
• wąskie taśmy do wycinania łuków,
• szersze taśmy do rozcinania wysokich elementów,
• brzeszczoty do drewna miękkiego i twardego,
• podstawę mobilną JET 708119 o nośności do 500 kg,
• przewody odciągowe Ø100 mm,
• stojaki rolkowe do długiego materiału,
• przyrządy do cięcia okręgów,
• popychacze i szablony prowadzące.

Dane techniczne

Producent: JET

Model: JWBS-18-T

Numer producenta: 714750T

Rodzaj maszyny: pionowa pilarka taśmowa do drewna

Zasilanie: 400 V / 50 Hz

Liczba faz: 3

Moc wyjściowa silnika: 2,2 kW / 3 HP / S1

Prąd odniesienia: około 5 A

Zalecane zabezpieczenie: 16 A

Klasa ochronności: I

Maksymalna wysokość cięcia: 406 mm

Maksymalna szerokość cięcia: 457 mm

Średnica kół taśmy: 470 mm

Długość brzeszczotu: 3810 mm

Dopuszczalny zakres długości: około 3785–3835 mm

Szerokość brzeszczotu: 3–30 mm

Grubość brzeszczotu: około 0,6–0,8 mm

Liczba prędkości taśmy: 2

Prędkość taśmy: 580 i 900 m/min

Rodzaj prowadnic: górne i dolne prowadnice łożyskowane

Wymiary stołu: około 690 × 508 mm

Grubość stołu: około 41 mm

Zakres pochylenia stołu: od –5° do +45°

Wysokość stołu nad podłożem: około 940 mm

Wymiary rowka prowadnicy kątowej: około 19,1 × 9,5 mm

Liczba króćców odciągowych: 2

Średnica króćców odciągowych: 100 mm

Zalecany przepływ odciągu: około 565 m³/h

Zalecane podciśnienie: około 1250 Pa

Poziom ciśnienia akustycznego bez obciążenia: około 74 dB(A)

Poziom ciśnienia akustycznego podczas pracy: około 87 dB(A)

Wymiary maszyny: około 915 × 865 × 2035 mm

Masa netto: około 217 kg

EAN: 7612375520484

Bezpieczne użytkowanie

Przed rozpoczęciem pracy należy sprawdzić:

• stan brzeszczotu,
• prawidłowy kierunek zębów,
• napięcie taśmy,
• centralne prowadzenie po kołach,
• ustawienie górnych i dolnych prowadnic,
• wysokość prowadnicy nad materiałem,
• zablokowanie stołu,
• ustawienie przykładnicy,
• zamknięcie pokryw kół,
• podłączenie odciągu,
• brak gwoździ, wkrętów i innych ciał obcych w materiale.

Podczas pracy należy:

• stosować okulary ochronne,
• używać ochronników słuchu,
• chronić drogi oddechowe,
• prowadzić materiał płynnym ruchem,
• nie wywierać nadmiernego nacisku,
• stosować popychacz przy wąskich elementach,
• podpierać długie i szerokie części,
• używać szablonu do małych detali,
• zabezpieczać okrągły materiał przed obracaniem,
• pozostawić prowadnicę możliwie blisko obrabianego elementu.

Nie wolno:

• obrabiać metalu,
• pracować z uszkodzoną lub pękniętą taśmą,
• regulować prowadnic przy uruchomionej maszynie,
• otwierać osłon przed całkowitym zatrzymaniem,
• usuwać odpadów z obszaru cięcia podczas pracy,
• ciągnąć materiału do tyłu przy poruszającej się taśmie,
• ciąć okrągłego elementu bez odpowiedniego uchwytu,
• pozostawiać działającej maszyny bez nadzoru.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą brzeszczotu należy:

1. Wyłączyć maszynę.
2. Odłączyć ją od zasilania.
3. Poczekać na całkowite zatrzymanie taśmy.
4. Zabezpieczyć pilarkę przed przypadkowym uruchomieniem.

Regularnie należy:

• oczyszczać wnętrze maszyny,
• usuwać pył z opasek kół,
• sprawdzać stan brzeszczotu,
• kontrolować prawidłowe napięcie,
• regulować prowadnice,
• sprawdzać naprężenie paska napędowego,
• kontrolować działanie odciągu,
• czyścić żeliwny stół,
• sprawdzać czas działania hamulca,
• zabezpieczać powierzchnie przed korozją.

Podczas dłuższego postoju należy ustawić dźwignię w pozycji częściowego zwolnienia napięcia taśmy.

Okresowo należy nałożyć niewielką ilość lekkiego smaru uniwersalnego na:

• mechanizm zębatkowy regulacji prowadnicy,
• mechanizm pochylenia stołu,
• śrubę napinania taśmy.

Łożyska maszyny są fabrycznie nasmarowane i uszczelnione, dlatego nie wymagają okresowego smarowania.

FAQ – najczęściej zadawane pytania

Jaka jest maksymalna wysokość cięcia?

406 mm.

Jaka jest maksymalna szerokość cięcia?

457 mm.

Jaką moc ma silnik?

Moc wyjściowa wynosi 2,2 kW, czyli około 3 HP.

Czy pilarka wymaga instalacji 400 V?

Tak. JWBS-18-T jest wersją trójfazową 400 V.

Jak długi brzeszczot należy stosować?

3810 mm.

Jaka może być szerokość brzeszczotu?

Od 3 do 30 mm.

Ile prędkości taśmy oferuje maszyna?

Dwie: 580 i 900 m/min.

Kiedy stosować niższą prędkość?

Przede wszystkim podczas wysokiego rozcinania, obróbki twardego drewna i prac wymagających większej siły taśmy.

Czy można wycinać łuki?

Tak. Należy zastosować wąski brzeszczot dopasowany do wymaganego promienia.

Czy pilarka nadaje się do wykonywania fornirów?

Tak. Duża wysokość cięcia, szeroka taśma i stabilna przykładnica umożliwiają rozcinanie desek na cienkie warstwy.

Czy prowadnice taśmy są łożyskowane?

Tak. Maszyna ma górne i dolne prowadnice łożyskowane z regulacją bez użycia narzędzi.

Czy stół można pochylać?

Tak, od 5° w lewo do 45° w prawo.

Czy prowadnica równoległa znajduje się w zestawie?

Tak. Ma mikroregulację i profil ustawiany pionowo lub poziomo.

Czy prowadnica kątowa znajduje się w zestawie?

Tak.

Czy brzeszczot znajduje się w zestawie?

Tak. Maszyna jest dostarczana z taśmą tnącą.

Ile przyłączy odciągowych ma pilarka?

Dwa króćce Ø100 mm.

Jak wydajny powinien być odciąg?

Zalecany przepływ wynosi około 565 m³/h przy podciśnieniu około 1250 Pa.

Czy maszyna ma hamulec?

Tak. Elektromechaniczny hamulec powinien zatrzymać taśmę w czasie nieprzekraczającym około 10 sekund.

Ile waży pilarka?

Około 217 kg.
