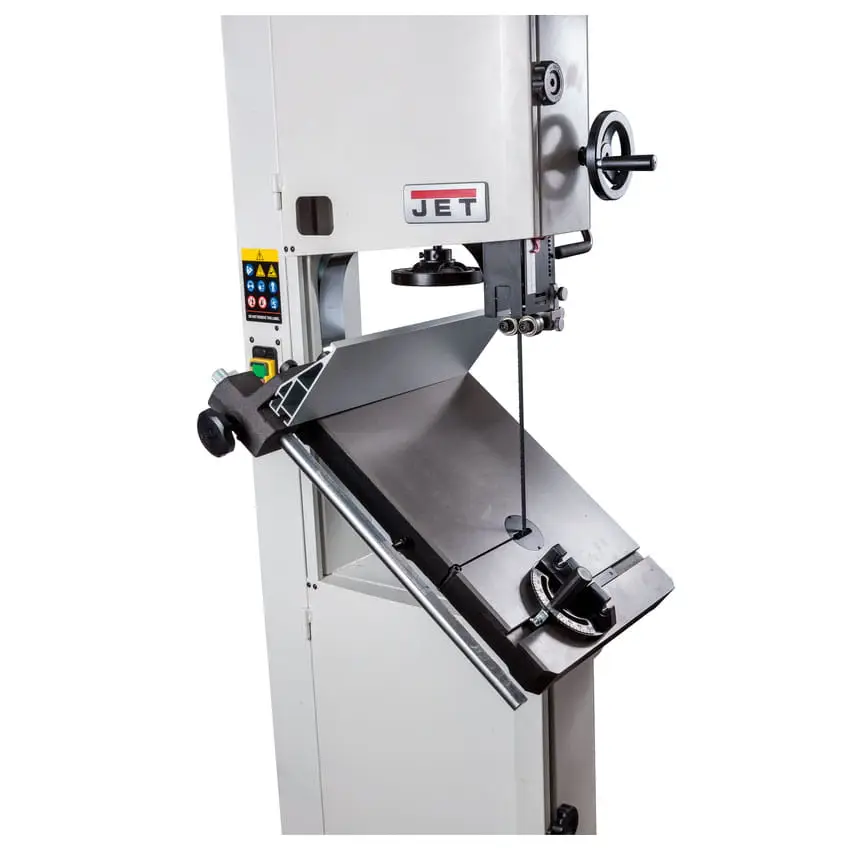

JET JWBS-18-M – profesjonalna pilarka taśmowa zasilana napięciem 230 V

JET JWBS-18-M to ciężka pilarka taśmowa przeznaczona do regularnej pracy w zakładzie stolarskim, pracowni meblarskiej lub dobrze wyposażonym warsztacie rzemieślniczym.

Duża przestrzeń robocza umożliwia obróbkę szerokich desek, wysokich kantówek i masywnych półfabrykatów. Jednocześnie możliwość zastosowania wąskich brzeszczotów pozwala wykonywać łuki, wycięcia i nieregularne kształty.

Model JWBS-18-M może być wykorzystywany do:

• cięcia drewna miękkiego i twardego,
• rozcinania grubych desek i kantówek,
• przygotowywania cienkich lameli i fornirów,
• wykonywania cięć wzdłużnych i poprzecznych,
• wycinania łuków oraz nieregularnych kształtów,
• przygotowywania elementów meblowych,
• wykonywania części drzwi i schodów,
• cięcia sklejki, MDF i płyt drewnopochodnych,
• wykonywania czopów, klinów i elementów ramowych,
• cięcia pod kątem.

Wysokość cięcia do 406 mm

Maksymalna wysokość cięcia wynosi:

406 mm

Duży prześwit nad stołem pozwala obrabiać:

• wysokie kantówki,
• szerokie deski ustawione pionowo,
• masywne klejonki,
• półfabrykaty przeznaczone do toczenia,
• elementy konstrukcyjne,
• materiał rozcinany na cienkie warstwy.

Podczas wysokiego rozcinania należy zastosować szeroki brzeszczot o odpowiednio dużych przestrzeniach między zębami. Ułatwia to usuwanie wiórów z głębokiego rzazu i ogranicza przegrzewanie taśmy.

Materiał należy prowadzić równomiernie, bez nadmiernego nacisku. Jeżeli taśma zaczyna zwalniać, falować albo schodzić z wyznaczonej linii, trzeba zmniejszyć posuw i sprawdzić jej stan oraz ustawienie.

Szerokość cięcia do 457 mm

Maksymalna szerokość materiału pomiędzy brzeszczotem a korpusem pilarki wynosi:

457 mm

Duża przestrzeń robocza ułatwia:

• cięcie szerokich desek,
• obróbkę płyt i klejonek,
• przygotowywanie elementów blatów,
• wycinanie dużych kształtów,
• prowadzenie materiału przy przykładnicy równoległej.

Dwie prędkości taśmy

JET JWBS-18-M oferuje dwa zakresy prędkości:

• 580 m/min,
• 900 m/min.

Wyższa prędkość jest przeznaczona do większości standardowych prac w drewnie.

Niższa prędkość zwiększa siłę działającą na taśmę i sprawdzi się szczególnie podczas:

• wysokiego rozcinania,
• obróbki twardego drewna,
• cięcia grubych kantówek,
• prac wymagających wolniejszego i bardziej kontrolowanego posuwu.

Prędkość zmienia się przez przełożenie paska napędowego na odpowiednie koła pasowe. Czynność wolno wykonywać wyłącznie po wyłączeniu maszyny, odłączeniu zasilania i całkowitym zatrzymaniu taśmy.

Brzeszczot o długości 3810 mm

Pilarka współpracuje z brzeszczotami o długości:

3810 mm

Dopuszczalny zakres długości wynosi około 3785–3835 mm.

Szerokość stosowanej taśmy może wynosić od:

3 do 30 mm

Wąskie brzeszczoty służą przede wszystkim do:

• wycinania niewielkich promieni,
• wykonywania krzywizn,
• obróbki skomplikowanych kształtów.

Szersze taśmy sprawdzą się przy:

• cięciu prostym,
• rozcinaniu wysokich desek,
• wykonywaniu fornirów,
• pracy przy przykładnicy równoległej,
• obróbce grubych elementów.

Grubość brzeszczotu powinna mieścić się w zakresie około 0,6–0,8 mm.

Dobór uzębienia brzeszczotu

Odpowiedni brzeszczot należy dobrać do grubości materiału, promienia cięcia oraz oczekiwanej jakości krawędzi.

Do grubych desek i wysokiego rozcinania zaleca się taśmy z mniejszą liczbą zębów na cal. Większe przestrzenie między zębami ułatwiają odprowadzanie wiórów.

Do cienkich materiałów i dokładniejszych krawędzi można zastosować drobniejsze uzębienie.

W obrabianym materiale powinny znajdować się jednocześnie co najmniej trzy zęby. Zbyt drobne uzębienie przy wysokim cięciu może powodować zapychanie rzazu, nagrzewanie taśmy oraz schodzenie brzeszczotu z linii.

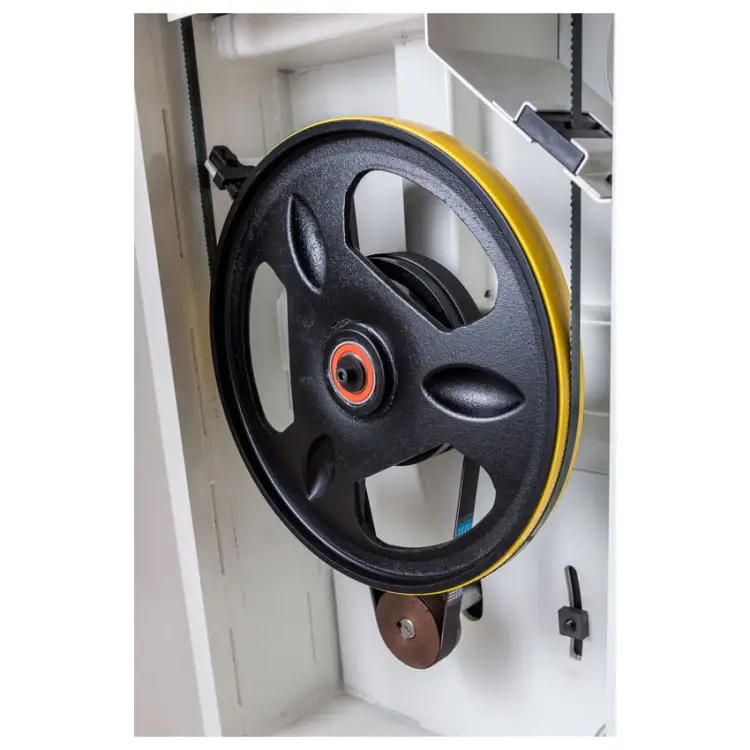

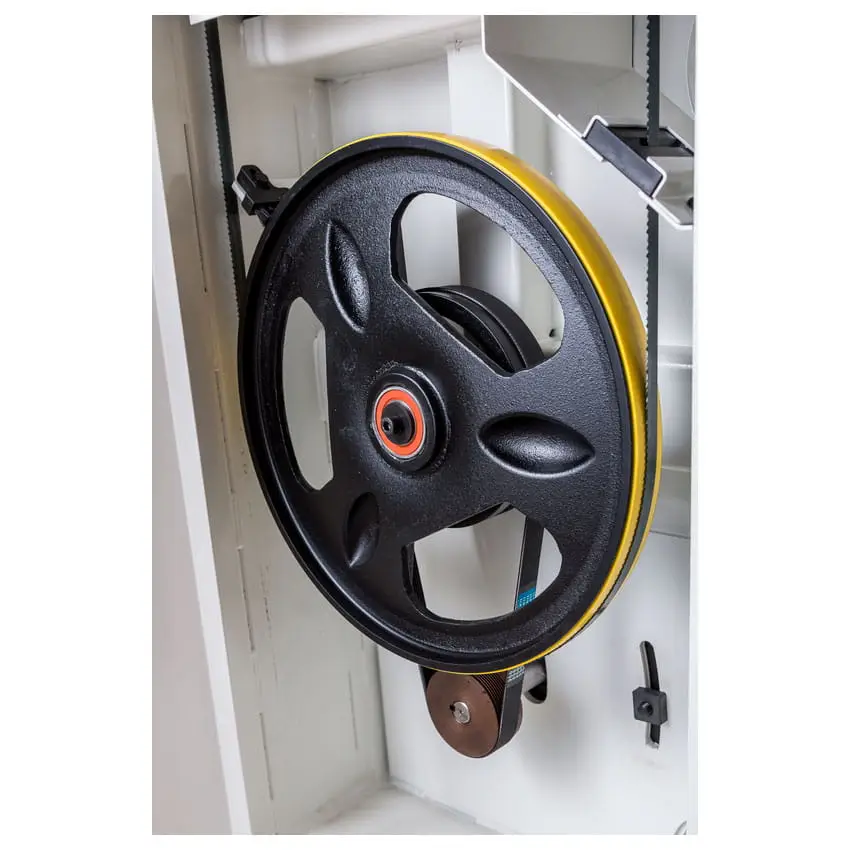

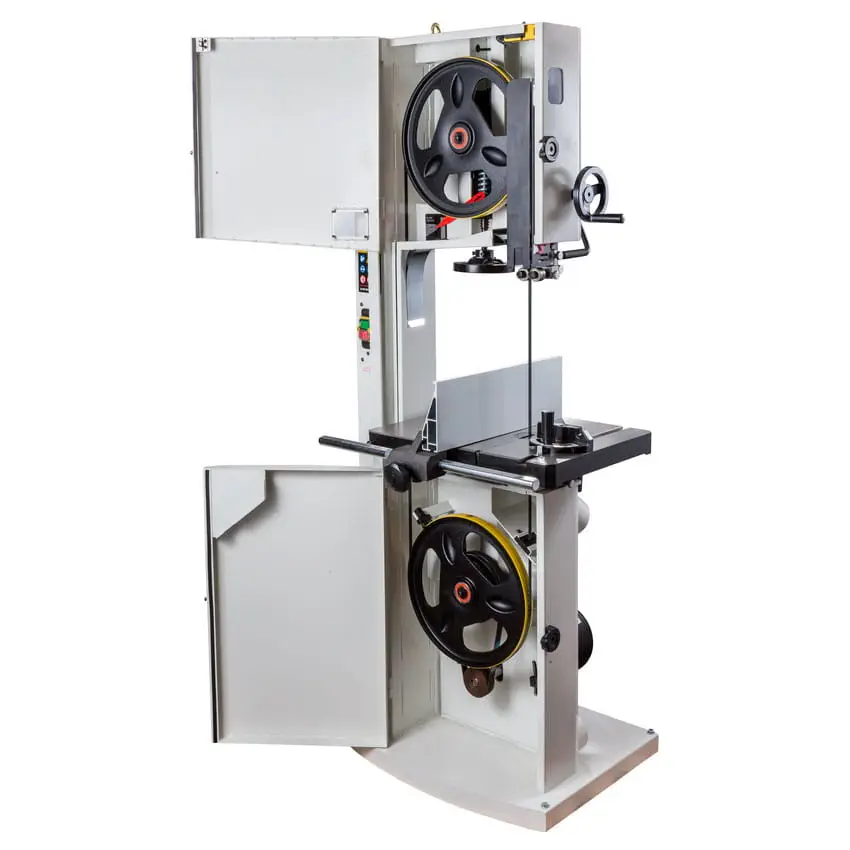

Żeliwne koła taśmy Ø470 mm

Pilarka jest wyposażona w dwa masywne koła o średnicy:

470 mm

Żeliwne koła:

• zapewniają wysoką bezwładność układu,
• pomagają utrzymać równomierny ruch taśmy,
• ograniczają drgania,
• stabilizują prowadzenie brzeszczotu,
• wspierają płynną pracę podczas wysokiego cięcia.

Opaski kół należy regularnie oczyszczać z pyłu, żywicy i wiórów. Zabrudzenia mogą powodować zmianę toru brzeszczotu, drgania i pogorszenie jakości cięcia.

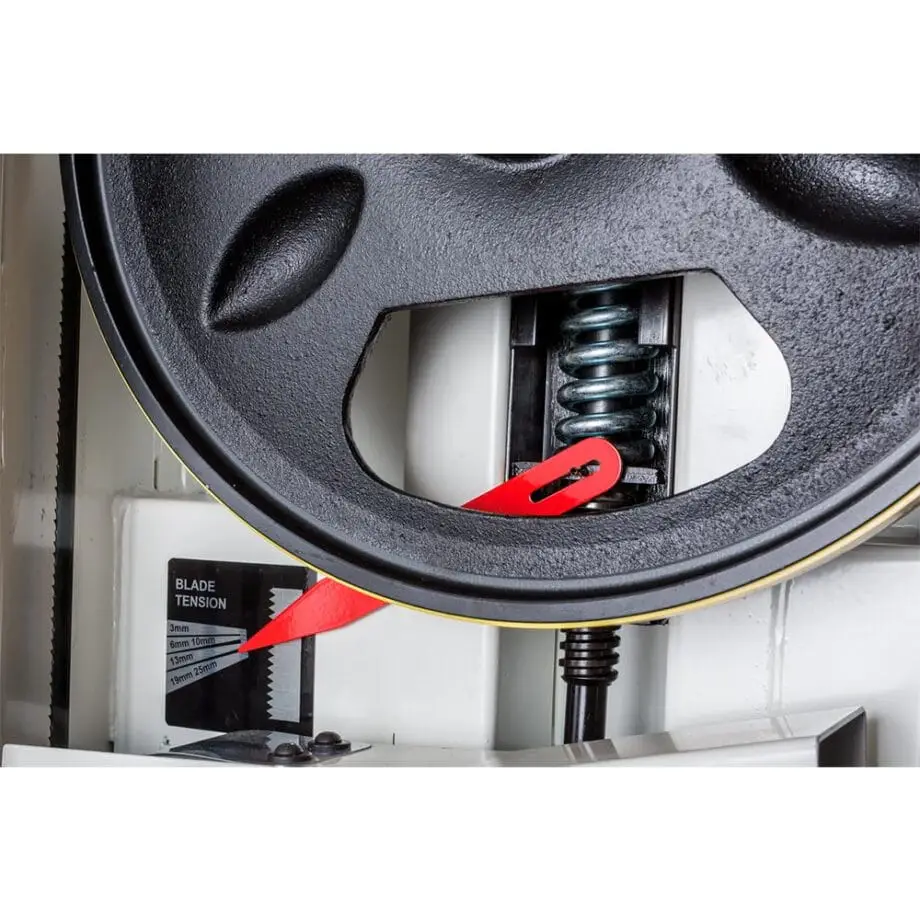

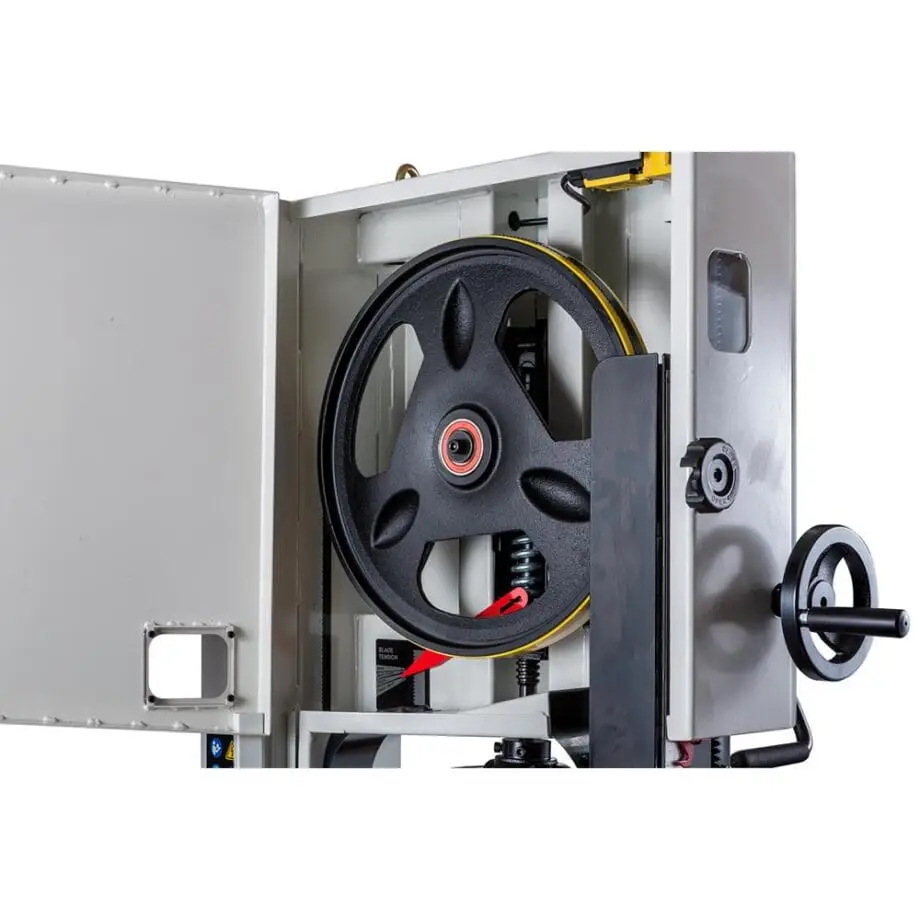

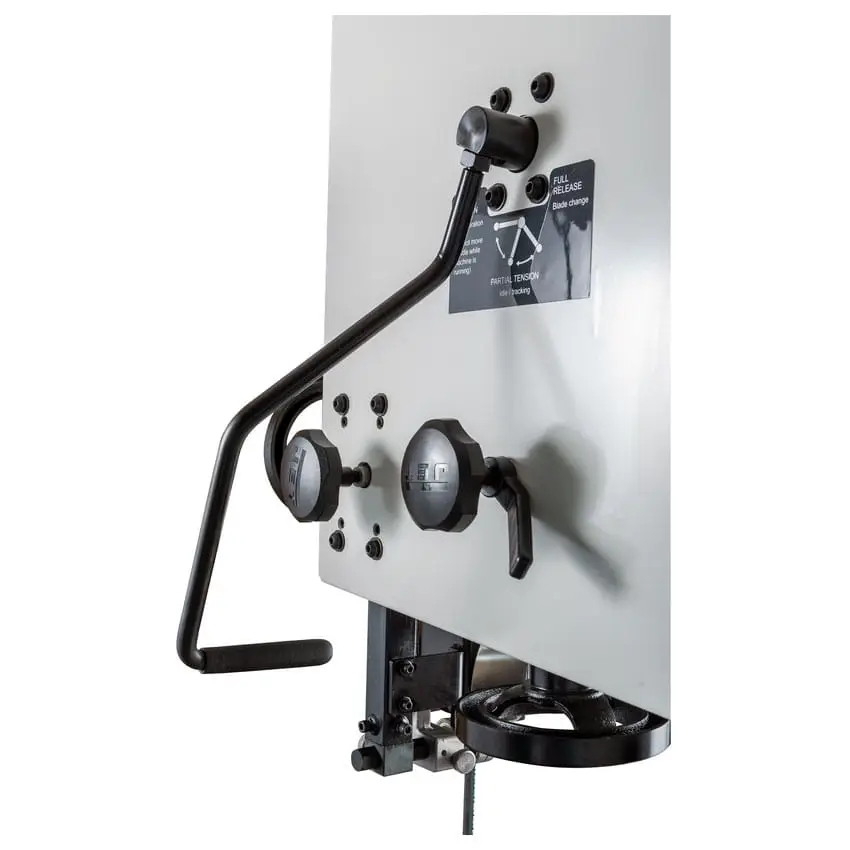

Szybkie napinanie i zwalnianie taśmy

Dźwignia szybkiego napinania ma trzy ustawienia:

• pełne napięcie do pracy,
• częściowe zwolnienie podczas przechowywania,
• całkowite zwolnienie do wymiany brzeszczotu.

Rozwiązanie ułatwia:

• wymianę taśmy,
• ograniczenie jej trwałego rozciągania,
• odciążenie opasek kół podczas dłuższej przerwy,
• szybkie przywrócenie wcześniej ustawionego napięcia.

Dokładną wartość napięcia ustawia się osobnym pokrętłem, korzystając ze skali odpowiadającej szerokości brzeszczotu.

Po założeniu nowej taśmy należy ręcznie obrócić koła i upewnić się, że brzeszczot porusza się centralnie po opaskach.

Okna kontrolne

W obudowie znajdują się okna umożliwiające kontrolowanie:

• położenia taśmy na kole,
• ustawionego napięcia brzeszczotu.

Pozwalają one sprawdzić podstawowe ustawienia bez otwierania całej osłony.

Tor brzeszczotu należy regulować wyłącznie przy wyłączonej i odłączonej od zasilania maszynie.

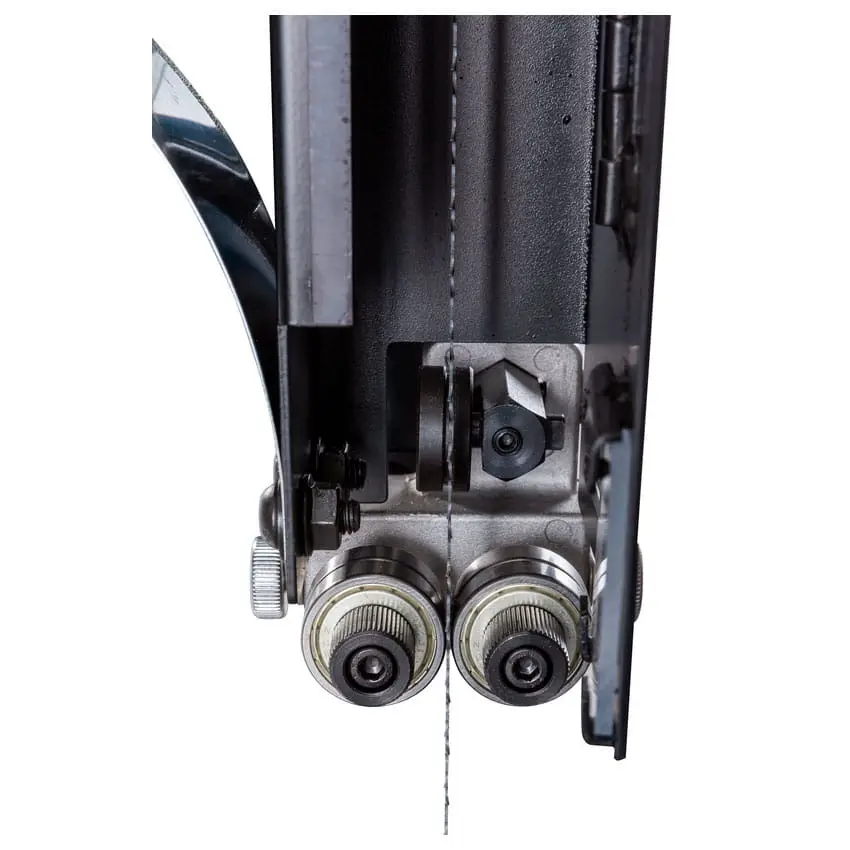

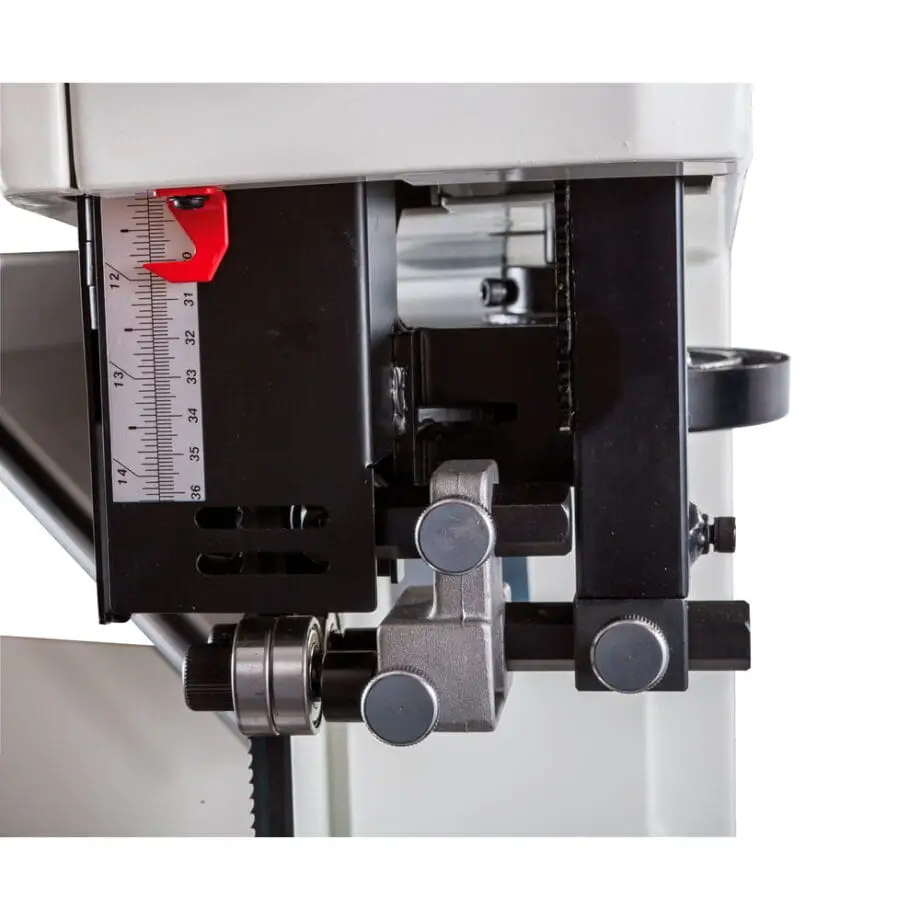

Łożyskowane prowadnice taśmy

Górny i dolny zespół prowadzący wykorzystuje łożyska stabilizujące brzeszczot z boków oraz od tyłu.

Prowadnice:

• ograniczają boczne odchylanie taśmy,
• stabilizują brzeszczot podczas wysokiego cięcia,
• pomagają utrzymać prostą linię,
• ograniczają nagrzewanie i zużycie taśmy,
• są regulowane bez używania dodatkowych narzędzi.

Łożyska boczne należy ustawić bardzo blisko brzeszczotu, ale nie mogą wypychać go z właściwego toru. Tylne łożysko oporowe powinno przejmować nacisk dopiero podczas cięcia.

Nieprawidłowa regulacja może powodować:

• falowanie rzazu,
• schodzenie taśmy z linii,
• przegrzewanie brzeszczotu,
• szybsze zużycie uzębienia,
• zwiększone ryzyko pęknięcia taśmy.

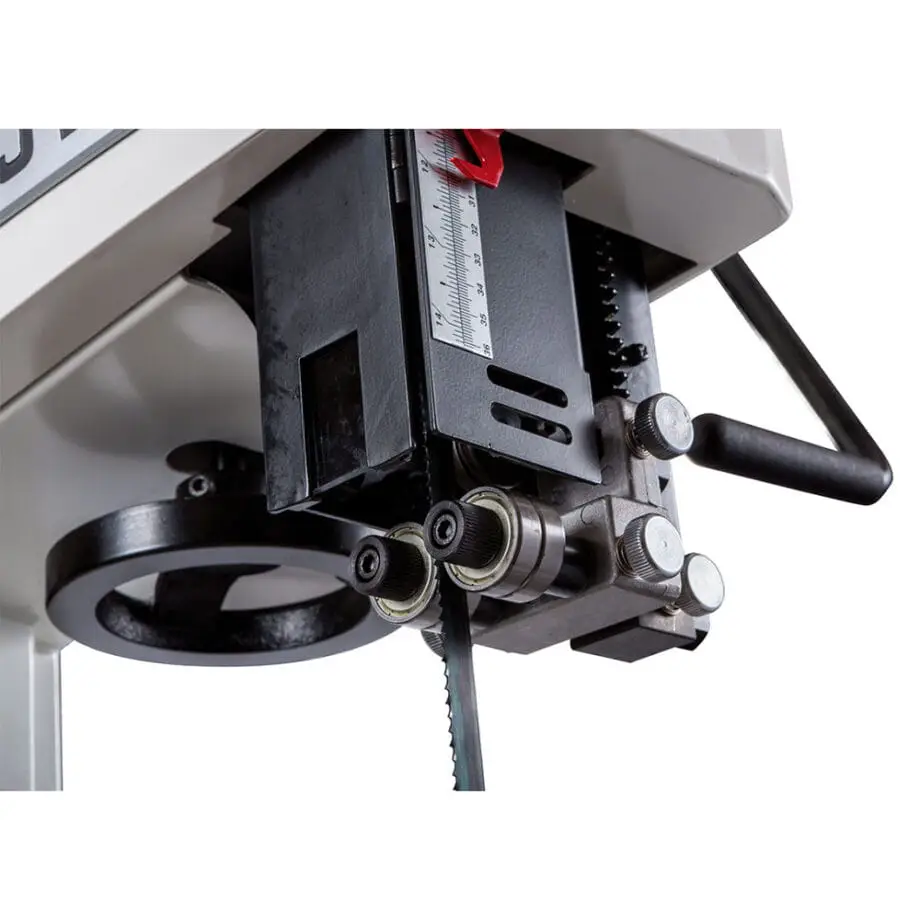

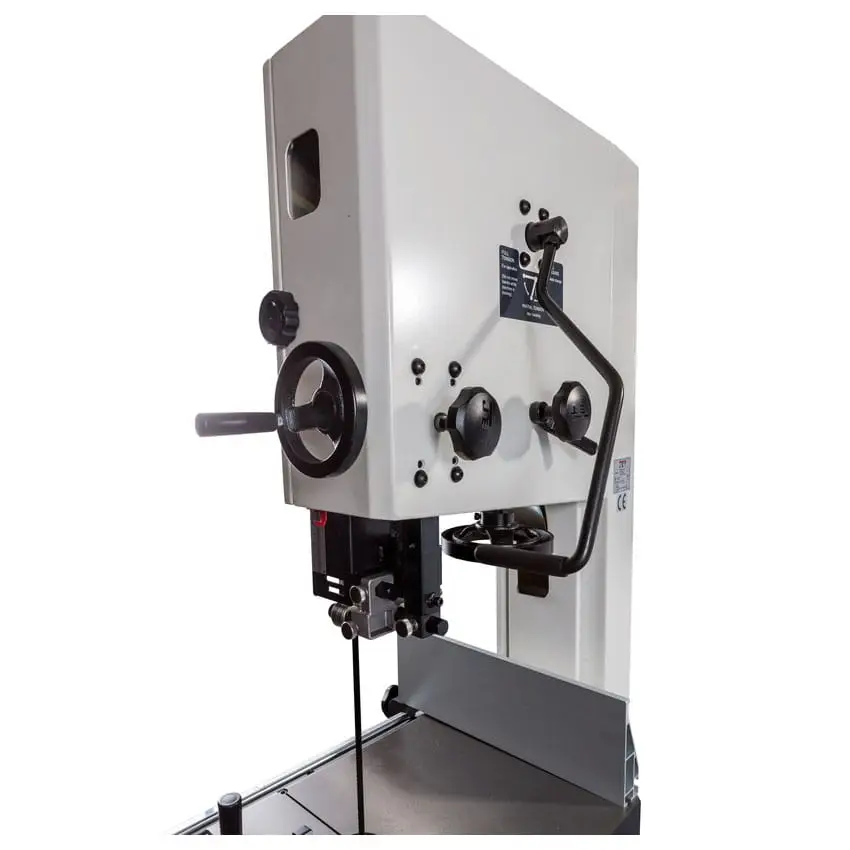

Zębatkowa regulacja górnej prowadnicy

Wysokość górnego zespołu prowadzącego ustawia się kołem ręcznym i mechanizmem zębatkowym.

Przed rozpoczęciem pracy prowadnicę należy opuścić możliwie blisko materiału, pozostawiając około 3 mm odstępu nad jego powierzchnią.

Takie ustawienie:

• ogranicza długość niepodpartego fragmentu taśmy,
• poprawia dokładność cięcia,
• zwiększa kontrolę nad materiałem,
• zmniejsza odsłoniętą część brzeszczotu.

Żeliwny stół roboczy

Stół roboczy ma wymiary około:

690 × 508 mm

Masywna powierzchnia z żeliwa zapewnia:

• stabilne podparcie szerokich elementów,
• dużą sztywność,
• ograniczenie drgań,
• płynne prowadzenie materiału,
• trwałość podczas regularnego użytkowania.

Wysokość stołu nad podłożem wynosi około:

940 mm

Powierzchnię należy regularnie oczyszczać z pyłu, żywicy i pozostałości kleju. Żeliwo warto okresowo zabezpieczać preparatem antykorozyjnym niezawierającym silikonu.

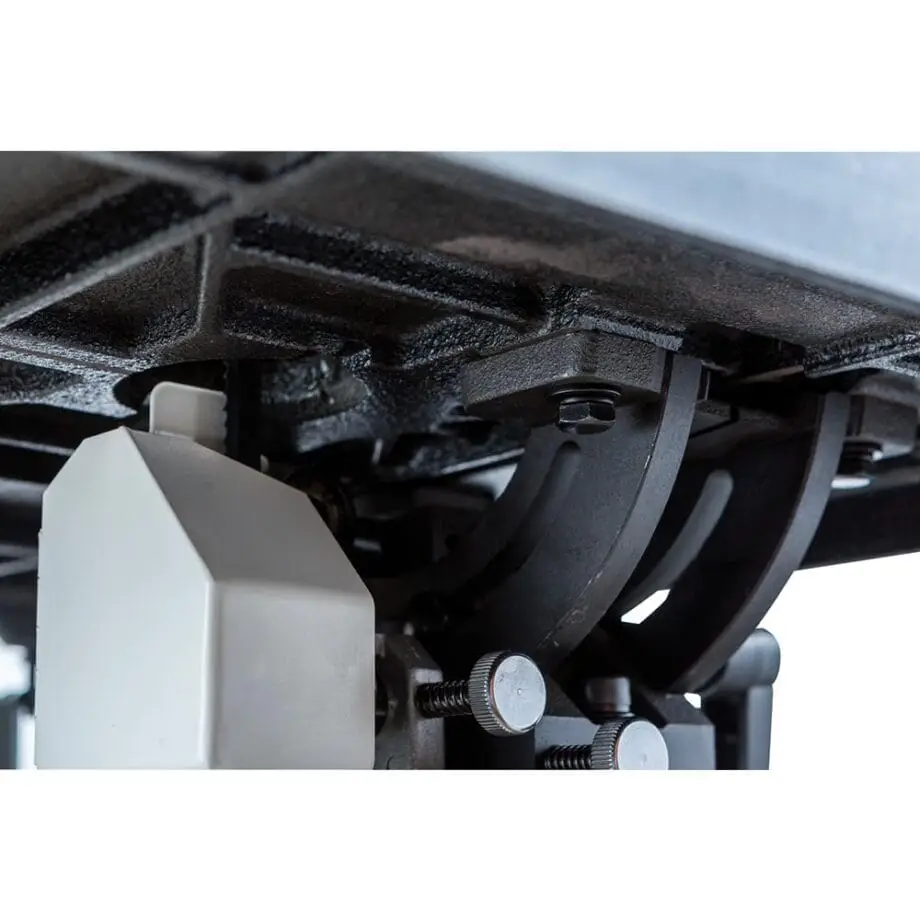

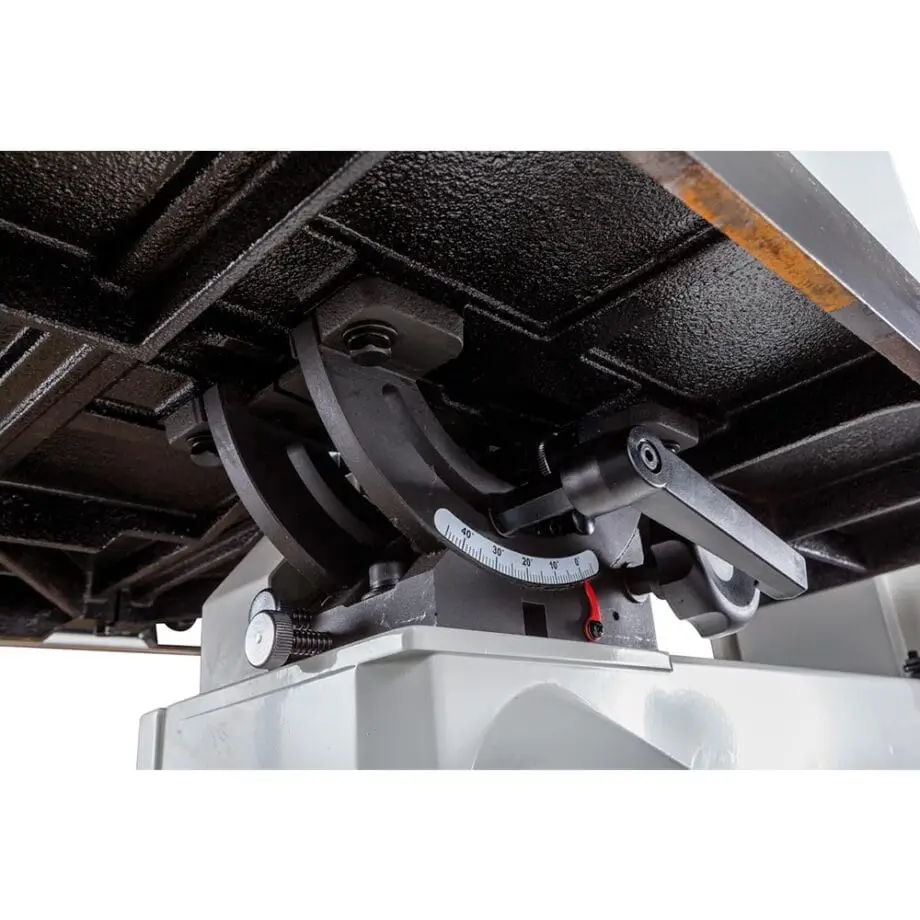

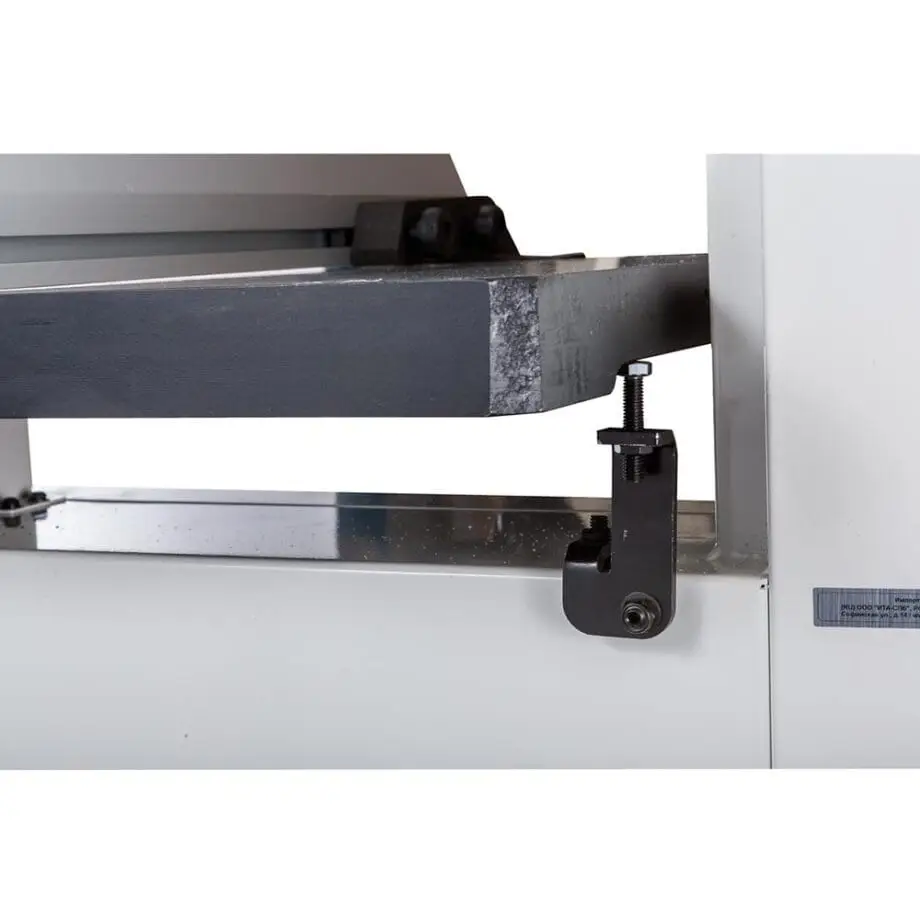

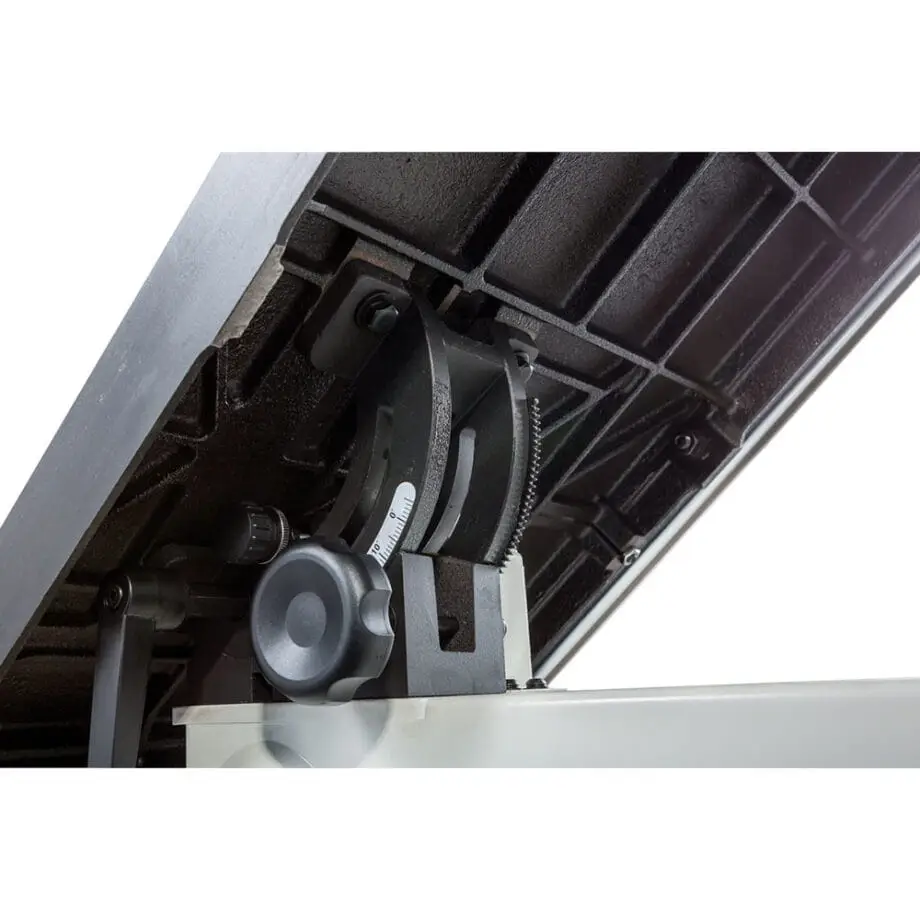

Pochylenie stołu od –5° do +45°

Stół można pochylić:

• do 5° w lewo,
• do 45° w prawo.

Pozwala to wykonywać:

• cięcia ukośne,
• fazy,
• kliny,
• elementy łączone pod kątem,
• części konstrukcyjne i dekoracyjne.

Po ustawieniu odpowiedniej wartości stół należy dokładnie zablokować.

Przy pracach wymagających dużej dokładności rzeczywisty kąt należy sprawdzić miernikiem cyfrowym lub dokładnym kątownikiem.

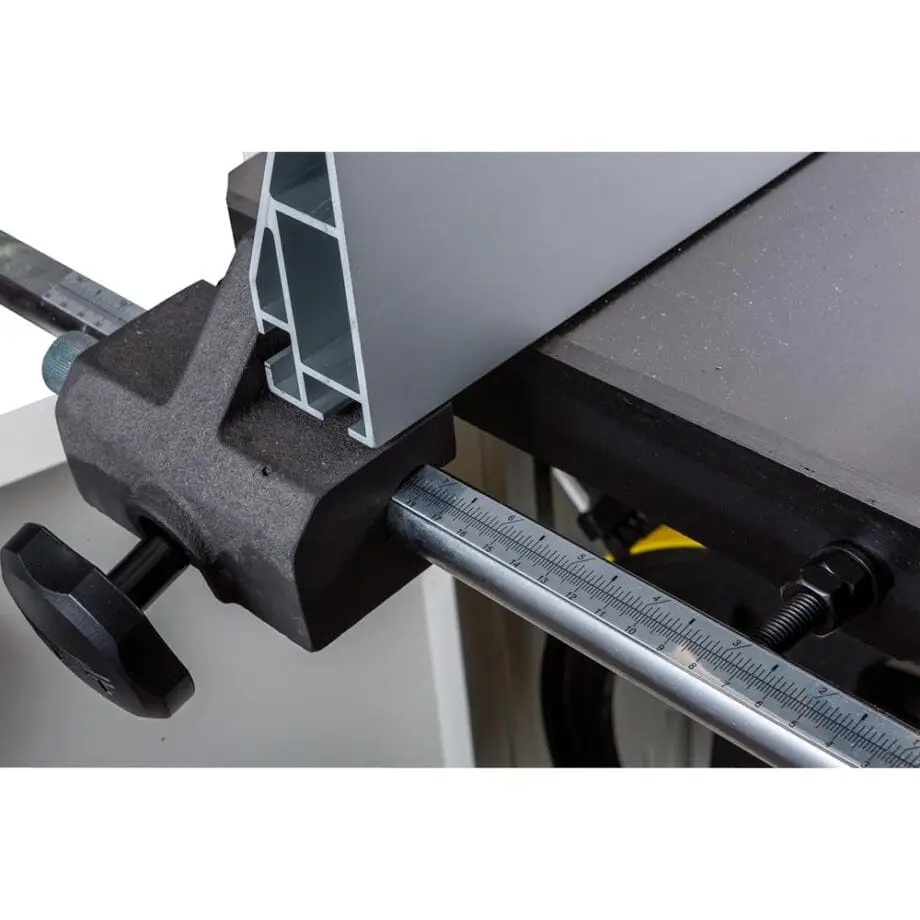

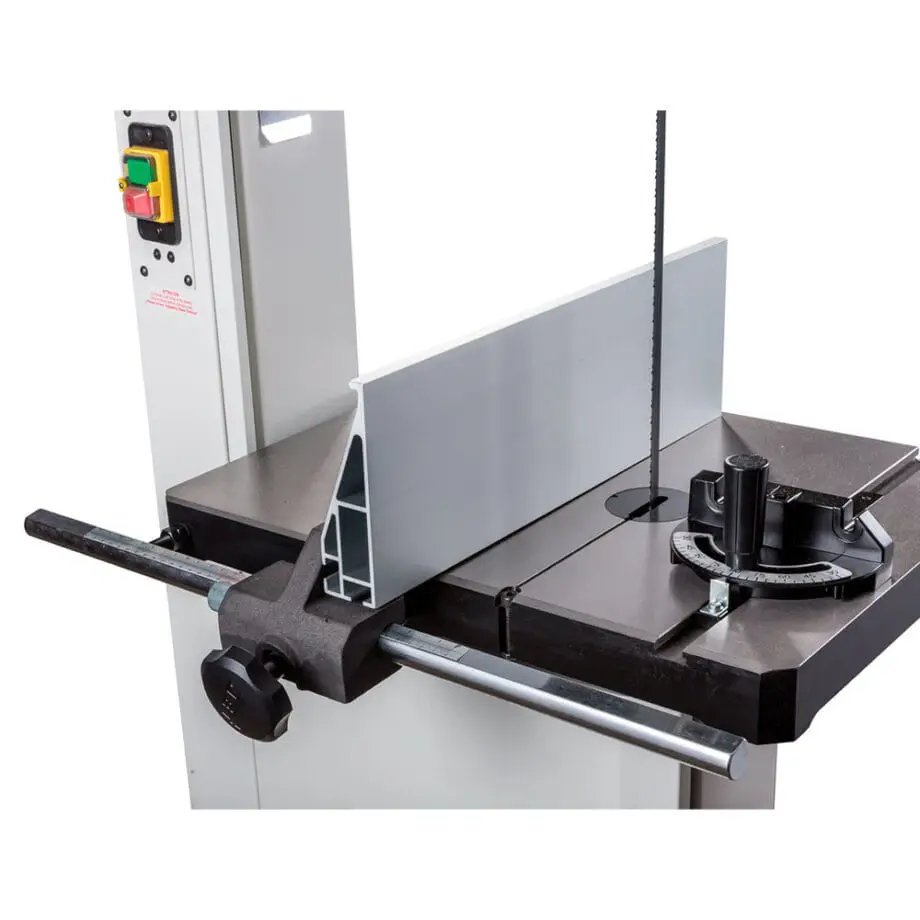

Przykładnica równoległa z mikroregulacją

Przykładnica porusza się po sztywnej, okrągłej prowadnicy.

Zintegrowana mikroregulacja umożliwia dokładne skorygowanie jej położenia bez wielokrotnego zwalniania całego mechanizmu.

Przykładnica sprawdzi się podczas:

• cięcia desek na jednakową szerokość,
• rozcinania wysokich elementów,
• przygotowywania cienkich lameli,
• wykonywania fornirów,
• seryjnego cięcia powtarzalnych części.

Profil można ustawić pionowo albo poziomo. Niskie położenie ułatwia prowadzenie cienkiego i wąskiego materiału.

Przy wysokim rozcinaniu należy uwzględnić naturalny dryf brzeszczotu. Przed rozpoczęciem serii warto wykonać próbne cięcie i skorygować ustawienie przykładnicy.

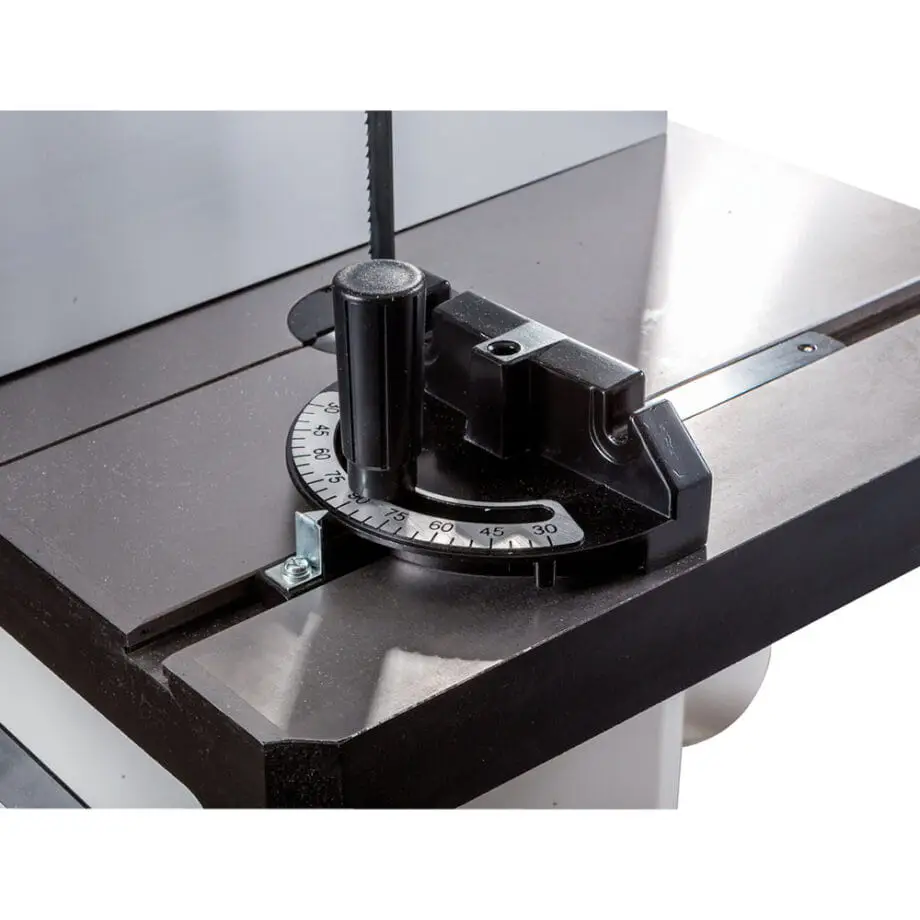

Prowadnica kątowa w zestawie

Prowadnica kątowa przesuwa się w rowku stołu o wymiarach około:

19,1 × 9,5 mm

Ułatwia:

• wykonywanie cięć poprzecznych,
• obróbkę pod ustawionym kątem,
• prowadzenie krótszych elementów,
• przygotowywanie powtarzalnych części ramowych.

Przed rozpoczęciem dokładnej pracy ustawienie prowadnicy należy sprawdzić kątownikiem.

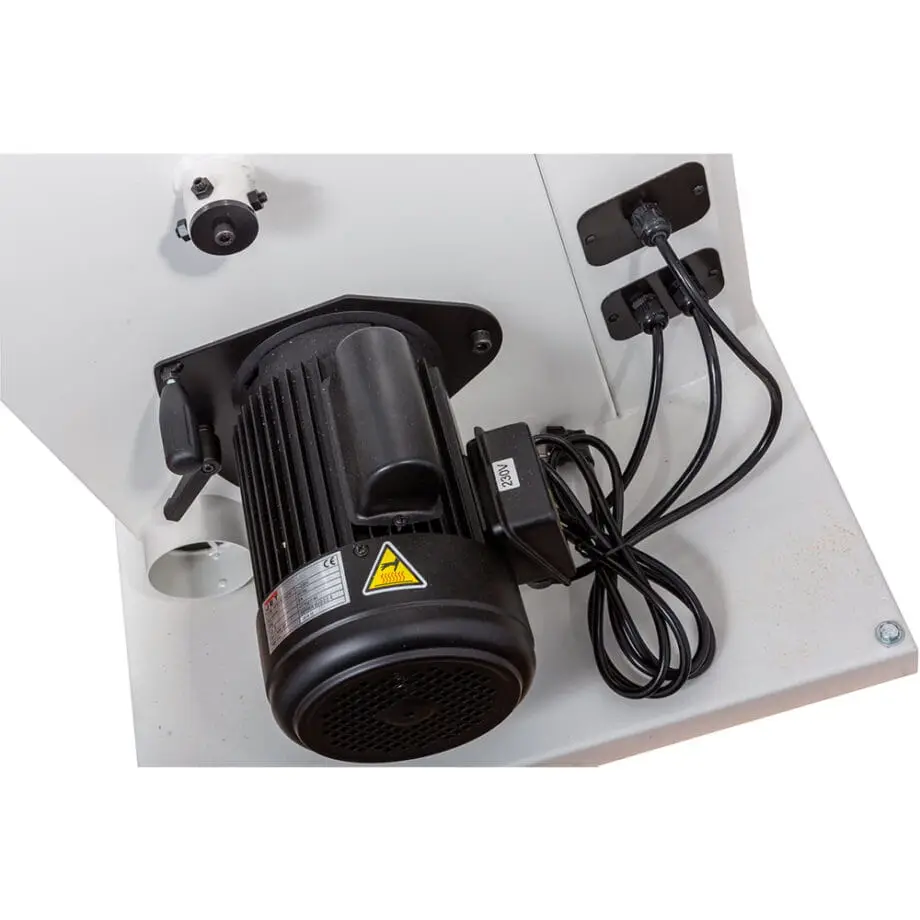

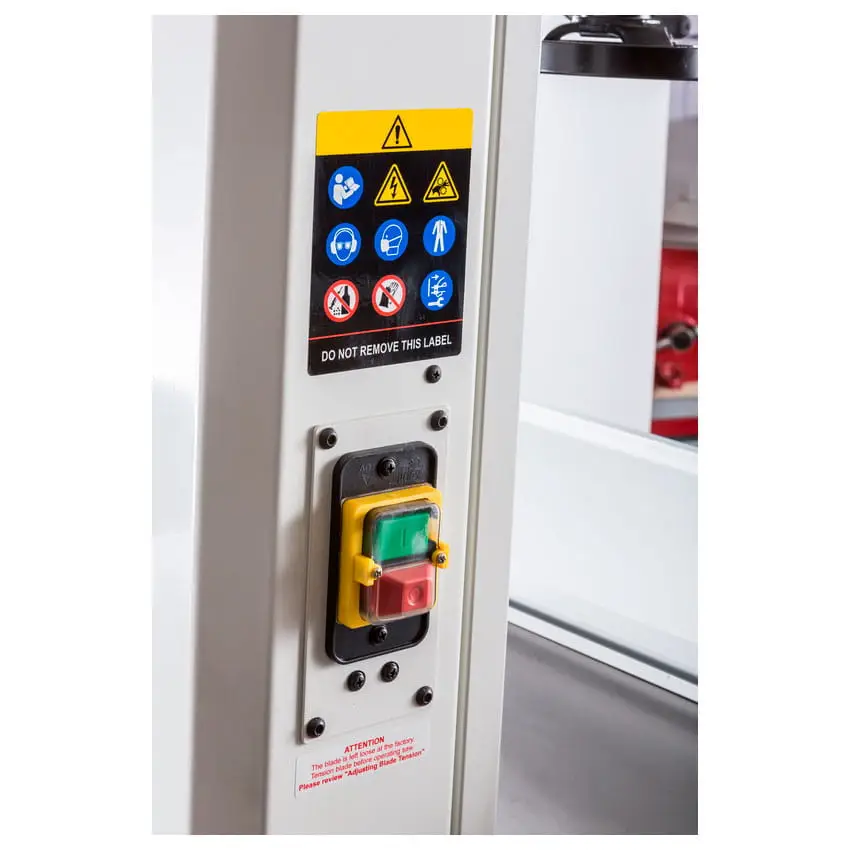

Jednofazowy silnik 1,5 kW

JET JWBS-18-M ma jednofazowy silnik o mocy wyjściowej:

1,5 kW / 2 HP w trybie pracy ciągłej S1

Najważniejsze parametry zasilania:

• napięcie: 230 V,
• częstotliwość: 50 Hz,
• liczba faz: 1,
• moc wyjściowa: 1,5 kW,
• prąd odniesienia: 8 A,
• zalecane zabezpieczenie: 16 A,
• zalecany przewód: 3 × 1,5 mm²,
• klasa ochronności: I.

Wersja M może być użytkowana w warsztacie bez przyłącza trójfazowego. Maszynę należy jednak podłączyć do prawidłowo przygotowanego, uziemionego i najlepiej wydzielonego obwodu 230 V.

Należy unikać długich przedłużaczy oraz przewodów o zbyt małym przekroju. Spadek napięcia może utrudniać rozruch oraz ograniczać moc dostępną podczas wysokiego cięcia.

Elektromechaniczny hamulec silnika

Silnik jest wyposażony w hamulec elektromechaniczny, który skraca czas zatrzymywania taśmy po wyłączeniu maszyny.

Jeżeli brzeszczot zacznie zatrzymywać się wyraźnie dłużej niż zwykle, pilarkę należy wyłączyć z użytkowania i przekazać do kontroli serwisowej.

Taśmy nie wolno zatrzymywać przez dociskanie do niej materiału ani innego przedmiotu.

Dwa króćce odciągowe Ø100 mm

Maszyna ma dwa przyłącza odciągowe:

2 × Ø100 mm

Dwa punkty odbioru pomagają usuwać pył i wióry z dolnej części obudowy oraz okolic brzeszczotu.

Zalecane parametry instalacji odciągowej:

• przepływ powietrza około 565 m³/h,
• podciśnienie około 1250 Pa,
• prędkość powietrza około 20 m/s.

Odciąg należy uruchomić przed rozpoczęciem cięcia.

Najlepsze rezultaty zapewnia jednoczesne podłączenie obu króćców. Przewody powinny być możliwie krótkie, szczelne, odporne na zapłon i prawidłowo uziemione.

Stabilna konstrukcja o masie 214 kg

Masa netto wersji JWBS-18-M wynosi około:

214 kg

Ciężka konstrukcja oraz żeliwne elementy:

• ograniczają drgania,
• stabilizują prowadzenie taśmy,
• zwiększają sztywność maszyny,
• ułatwiają obróbkę dużych elementów,
• ograniczają przemieszczanie się urządzenia podczas pracy.

Pilarkę należy ustawić na twardej, równej i nośnej posadzce. W razie potrzeby podstawę można przykręcić do podłoża.

Różnice pomiędzy JWBS-18-M a JWBS-18-T

Obie wersje zapewniają:

• wysokość cięcia 406 mm,
• szerokość cięcia 457 mm,
• koła Ø470 mm,
• taśmę 3810 mm,
• dwie prędkości 580 i 900 m/min,
• taki sam stół i system prowadnic.

Najważniejsza różnica dotyczy zasilania i mocy silnika:

• JWBS-18-M: 230 V, jedna faza, 1,5 kW, masa około 214 kg,
• JWBS-18-T: 400 V, trzy fazy, 2,2 kW, masa około 217 kg.

Wersja M będzie odpowiednia do warsztatu bez instalacji trójfazowej. Model T zapewnia większą rezerwę mocy podczas intensywnego, wysokiego rozcinania twardego drewna.

Najważniejsze zalety JET JWBS-18-M

• wysokość cięcia do 406 mm,
• szerokość cięcia do 457 mm,
• jednofazowe zasilanie 230 V,
• silnik o mocy wyjściowej 1,5 kW,
• dwie prędkości taśmy,
• zakres 580 i 900 m/min,
• żeliwne koła Ø470 mm,
• brzeszczot o długości 3810 mm,
• możliwość stosowania taśm o szerokości 3–30 mm,
• szybkie napinanie i zwalnianie brzeszczotu,
• oddzielne okna kontroli napięcia i toru taśmy,
• górne i dolne prowadnice łożyskowane,
• regulacja prowadnic bez narzędzi,
• zębatkowa regulacja wysokości prowadnicy,
• żeliwny stół 690 × 508 mm,
• pochylenie stołu od –5° do +45°,
• przykładnica równoległa z mikroregulacją,
• prowadnica kątowa,
• hamulec elektromechaniczny,
• dwa króćce odciągowe Ø100 mm,
• masa około 214 kg.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka taśmowa JET JWBS-18-M,
• żeliwny stół roboczy,
• przykładnica równoległa,
• profil przykładnicy,
• okrągła prowadnica przykładnicy,
• prowadnica kątowa,
• brzeszczot taśmowy,
• wkładka stołu,
• górne i dolne prowadnice łożyskowane,
• dźwignia szybkiego zwalniania taśmy,
• koło ręczne regulacji wysokości prowadnicy,
• popychacz,
• dwa króćce odciągowe Ø100 mm,
• uchwyt do podnoszenia maszyny,
• elementy montażowe,
• instrukcja użytkowania,
• wykaz części zamiennych.

Wyposażenie opcjonalne

Do maszyny można dobrać:

• brzeszczoty 3810 mm o różnych szerokościach,
• taśmy z uzębieniem do drewna miękkiego i twardego,
• wąskie brzeszczoty do wycinania łuków,
• szerokie brzeszczoty do wysokiego rozcinania,
• brzeszczoty do wykonywania lameli i fornirów,
• podstawę mobilną o odpowiedniej nośności,
• przewody odciągowe Ø100 mm,
• stojaki rolkowe do długich elementów,
• przyrząd do wycinania okręgów,
• dodatkowe popychacze i szablony prowadzące.

Dane techniczne

Producent: JET

Model: JWBS-18-M

Numer producenta: 714700M

Rodzaj maszyny: pionowa pilarka taśmowa do drewna

Zasilanie: 230 V / 50 Hz

Liczba faz: 1

Moc wyjściowa silnika: 1,5 kW / 2 HP / S1

Prąd odniesienia: 8 A

Zalecane zabezpieczenie: 16 A

Zalecany przewód: 3 × 1,5 mm²

Klasa ochronności: I

Maksymalna wysokość cięcia: 406 mm

Maksymalna szerokość cięcia: 457 mm

Średnica kół taśmy: 470 mm

Długość brzeszczotu: 3810 mm

Dopuszczalny zakres długości brzeszczotu: około 3785–3835 mm

Szerokość brzeszczotu: 3–30 mm

Grubość brzeszczotu: około 0,6–0,8 mm

Liczba prędkości taśmy: 2

Prędkość taśmy: 580 i 900 m/min

Rodzaj prowadnic: górne i dolne prowadnice łożyskowane

Wymiary stołu: około 690 × 508 mm

Zakres pochylenia stołu: od –5° do +45°

Wysokość stołu nad podłożem: około 940 mm

Wymiary rowka prowadnicy kątowej: około 19,1 × 9,5 mm

Liczba króćców odciągowych: 2

Średnica króćców odciągowych: 100 mm

Zalecany przepływ odciągu: około 565 m³/h

Zalecane podciśnienie: około 1250 Pa

Poziom ciśnienia akustycznego bez obciążenia: około 74 dB(A)

Poziom ciśnienia akustycznego podczas pracy: około 87 dB(A)

Wymiary maszyny: około 915 × 865 × 2035 mm

Masa netto: około 214 kg

EAN: 7612375520477

Bezpieczne użytkowanie

Przed rozpoczęciem pracy należy sprawdzić:

• stan brzeszczotu,
• prawidłowy kierunek uzębienia,
• napięcie taśmy,
• centralne prowadzenie brzeszczotu po kołach,
• ustawienie górnych i dolnych prowadnic,
• wysokość górnej prowadnicy,
• zablokowanie stołu,
• ustawienie przykładnicy,
• zamknięcie pokryw kół,
• podłączenie odciągu,
• brak gwoździ, wkrętów i innych ciał obcych w materiale.

Podczas pracy należy:

• stosować okulary ochronne,
• używać ochronników słuchu,
• chronić drogi oddechowe,
• prowadzić materiał płynnym ruchem,
• nie przeciążać brzeszczotu nadmiernym naciskiem,
• stosować popychacz przy wąskich elementach,
• podpierać długie i szerokie części,
• zabezpieczać okrągłe elementy przed obracaniem,
• ustawiać górną prowadnicę możliwie blisko materiału.

Nie wolno:

• obrabiać metalu,
• używać uszkodzonego lub pękniętego brzeszczotu,
• regulować prowadnic przy uruchomionej maszynie,
• otwierać osłon przed całkowitym zatrzymaniem taśmy,
• usuwać odpadów ze strefy cięcia podczas pracy,
• wycofywać materiału przy poruszającym się brzeszczocie,
• ciąć okrągłych elementów bez odpowiedniego uchwytu,
• pozostawiać uruchomionej maszyny bez nadzoru.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą brzeszczotu należy:

1. Wyłączyć maszynę.
2. Odłączyć ją od zasilania.
3. Poczekać na całkowite zatrzymanie taśmy.
4. Zabezpieczyć pilarkę przed przypadkowym uruchomieniem.

Regularnie należy:

• oczyszczać wnętrze maszyny,
• usuwać pył z opasek kół,
• sprawdzać stan brzeszczotu,
• kontrolować napięcie taśmy,
• regulować prowadnice,
• sprawdzać naprężenie paska napędowego,
• kontrolować drożność odciągu,
• czyścić żeliwny stół,
• sprawdzać działanie hamulca,
• zabezpieczać powierzchnie żeliwne przed korozją.

Podczas dłuższej przerwy należy ustawić dźwignię w pozycji częściowego zwolnienia napięcia taśmy.

Okresowo można nanieść niewielką ilość lekkiego smaru na mechanizm regulacji górnej prowadnicy, mechanizm pochylenia stołu oraz śrubę napinania brzeszczotu.

FAQ – najczęściej zadawane pytania

Jaka jest maksymalna wysokość cięcia?

406 mm.

Jaka jest maksymalna szerokość cięcia?

457 mm.

Jaką moc ma silnik?

1,5 kW, czyli około 2 HP w trybie pracy ciągłej S1.

Czy pilarka wymaga zasilania 400 V?

Nie. JWBS-18-M jest wersją jednofazową 230 V.

Jak długi brzeszczot należy stosować?

3810 mm.

Jaka może być szerokość brzeszczotu?

Od 3 do 30 mm.

Ile prędkości taśmy oferuje pilarka?

Dwie: 580 i 900 m/min.

Kiedy stosować niższą prędkość?

Podczas wysokiego rozcinania, obróbki twardego drewna i prac wymagających większej siły taśmy.

Czy można wycinać łuki?

Tak. Należy zastosować wąski brzeszczot dopasowany do wymaganego promienia.

Czy pilarka nadaje się do wykonywania fornirów?

Tak. Wysokość cięcia 406 mm, szeroki brzeszczot i stabilna przykładnica umożliwiają rozcinanie desek na cienkie warstwy.

Czy prowadnice taśmy są łożyskowane?

Tak. Maszyna ma górne i dolne prowadnice łożyskowane regulowane bez narzędzi.

Czy stół można pochylać?

Tak, od 5° w lewo do 45° w prawo.

Czy prowadnica równoległa znajduje się w zestawie?

Tak. Ma mikroregulację i profil ustawiany pionowo lub poziomo.

Czy prowadnica kątowa znajduje się w zestawie?

Tak.

Czy brzeszczot znajduje się w zestawie?

Tak. Pilarka jest dostarczana z jedną taśmą tnącą.

Ile króćców odciągowych ma maszyna?

Dwa króćce Ø100 mm.

Jak wydajny powinien być odciąg?

Zalecany przepływ wynosi około 565 m³/h przy podciśnieniu około 1250 Pa.

Czym JWBS-18-M różni się od JWBS-18-T?

Wersja M ma zasilanie 230 V i silnik 1,5 kW. Wersja T jest zasilana napięciem 400 V i ma silnik 2,2 kW.

Ile waży pilarka?

Około 214 kg.
