JET JWBS-15-T – pilarka taśmowa do profesjonalnego warsztatu stolarskiego

JET JWBS-15-T to wolnostojąca pilarka taśmowa przeznaczona do regularnego cięcia drewna i materiałów drewnopochodnych. Łączy dużą przestrzeń roboczą, ciężką konstrukcję, żeliwny stół oraz precyzyjne systemy prowadzenia i naprężania brzeszczotu.

Maszyna sprawdzi się w zakładach stolarskich, pracowniach meblarskich, warsztatach rzemieślniczych oraz przy produkcji jednostkowej i krótkoseryjnej.

JET JWBS-15-T może być wykorzystywana do:

• cięcia drewna miękkiego i twardego,
• rozcinania desek i kantówek,
• przygotowywania cienkich lameli,
• wykonywania fornirów,
• cięcia prostego przy przykładnicy,
• wykonywania cięć poprzecznych,
• wycinania łuków i nieregularnych kształtów,
• cięcia pod kątem,
• przygotowywania elementów meblowych,
• wykonywania części drzwi, schodów i ram,
• obróbki sklejki, MDF i płyt drewnopochodnych,
• przygotowywania półfabrykatów do toczenia.

Wysokość cięcia do 356 mm

Maksymalna wysokość cięcia wynosi:

356 mm

Duży prześwit nad stołem pozwala obrabiać między innymi:

• wysokie kantówki,
• szerokie deski ustawione pionowo,
• grube klejonki,
• półfabrykaty przeznaczone na misy,
• elementy konstrukcyjne,
• materiał rozcinany na cienkie warstwy.

Podczas wysokiego rozcinania należy zastosować szeroki brzeszczot z uzębieniem przystosowanym do głębokiego rzazu. Większe przestrzenie pomiędzy zębami ułatwiają usuwanie wiórów i ograniczają przegrzewanie taśmy.

Materiał należy prowadzić płynnie i bez nadmiernego docisku. Jeżeli taśma zaczyna zwalniać, falować albo schodzić z linii, należy zmniejszyć posuw i skontrolować jej napięcie, ostrość oraz ustawienie prowadnic.

Szerokość cięcia do 360 mm

Maksymalna odległość pomiędzy brzeszczotem a korpusem maszyny wynosi:

360 mm

Pozwala to obrabiać:

• szerokie deski,
• elementy klejone,
• materiały płytowe,
• części blatów,
• duże elementy dekoracyjne,
• półfabrykaty wycinane według szablonu.

Duża przestrzeń robocza ułatwia swobodne prowadzenie materiału podczas cięcia prostego i krzywoliniowego.

Taśma tnąca o długości 3380 mm

Pilarka współpracuje z brzeszczotami o nominalnej długości:

3380 mm

Dopuszczalny zakres długości wynosi około:

3350–3390 mm

Można stosować taśmy o szerokości od:

3 do 25 mm

oraz grubości około:

0,5–0,7 mm

Wąskie brzeszczoty są przeznaczone przede wszystkim do:

• wycinania małych promieni,
• obróbki krzywoliniowej,
• wykonywania skomplikowanych kształtów,
• wycinania elementów dekoracyjnych.

Szersze taśmy sprawdzą się podczas:

• cięcia prostego,
• wysokiego rozcinania,
• wykonywania lameli i fornirów,
• pracy przy przykładnicy równoległej,
• obróbki grubych elementów.

Jak dobrać brzeszczot?

Dobór taśmy wpływa na dokładność, szybkość oraz bezpieczeństwo cięcia.

Należy uwzględnić:

• grubość obrabianego materiału,
• wymagany promień skrętu,
• kierunek cięcia,
• oczekiwaną jakość powierzchni,
• gatunek drewna,
• wysokość wykonywanego rzazu.

Do wysokiego rozcinania najlepiej stosować szeroką taśmę z małą liczbą zębów na cal. Pozwala ona skuteczniej usuwać wióry z głębokiego rzazu.

Do cienkich materiałów i dokładniejszych krawędzi można wybrać drobniejsze uzębienie.

W materiale powinny znajdować się jednocześnie co najmniej trzy zęby. Zbyt drobne uzębienie podczas cięcia grubego drewna może powodować zapychanie rzazu, nagrzewanie i falowanie brzeszczotu.

Prędkość taśmy 760 m/min

Brzeszczot porusza się z prędkością:

760 m/min

Jedna, fabrycznie dobrana prędkość upraszcza obsługę maszyny i pozwala wykonywać większość typowych prac w drewnie.

Na jakość cięcia wpływają przede wszystkim:

• właściwy brzeszczot,
• ostrość zębów,
• prawidłowe napięcie taśmy,
• ustawienie prowadnic,
• stabilne podparcie materiału,
• równomierny posuw.

Nie należy zwiększać nacisku w celu przyspieszenia pracy. Jeżeli pilarka nie tnie swobodnie, trzeba sprawdzić stan taśmy oraz dopasowanie uzębienia do materiału.

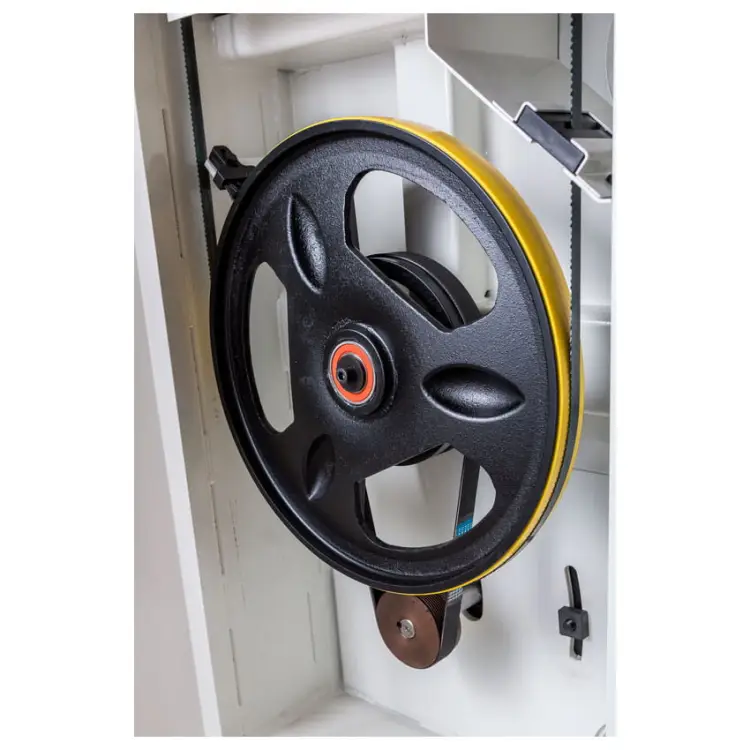

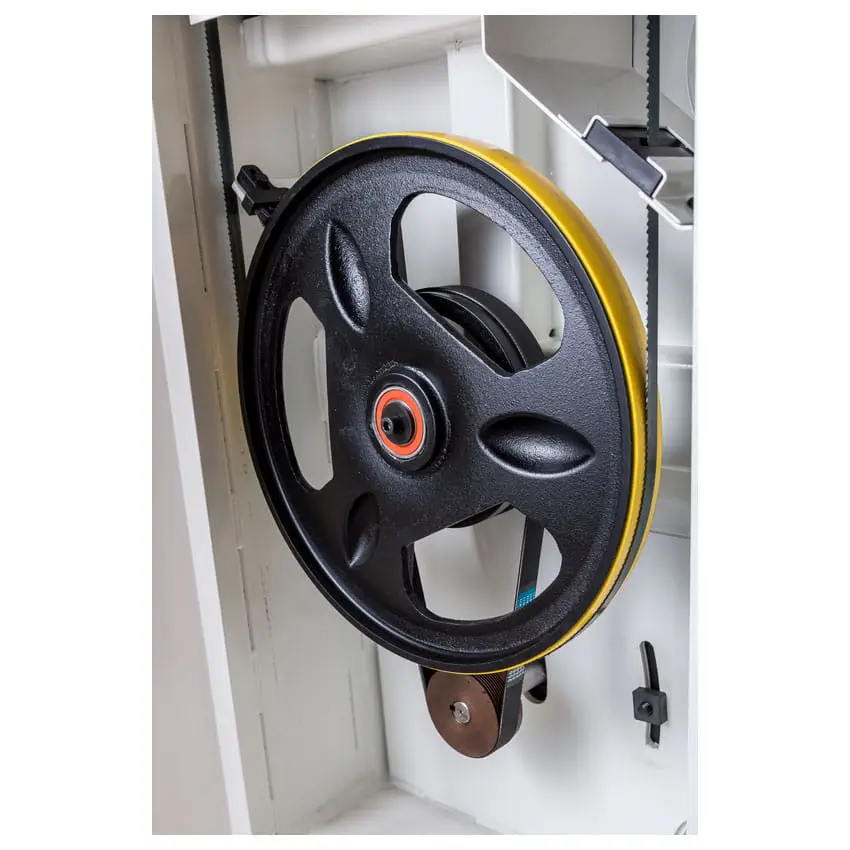

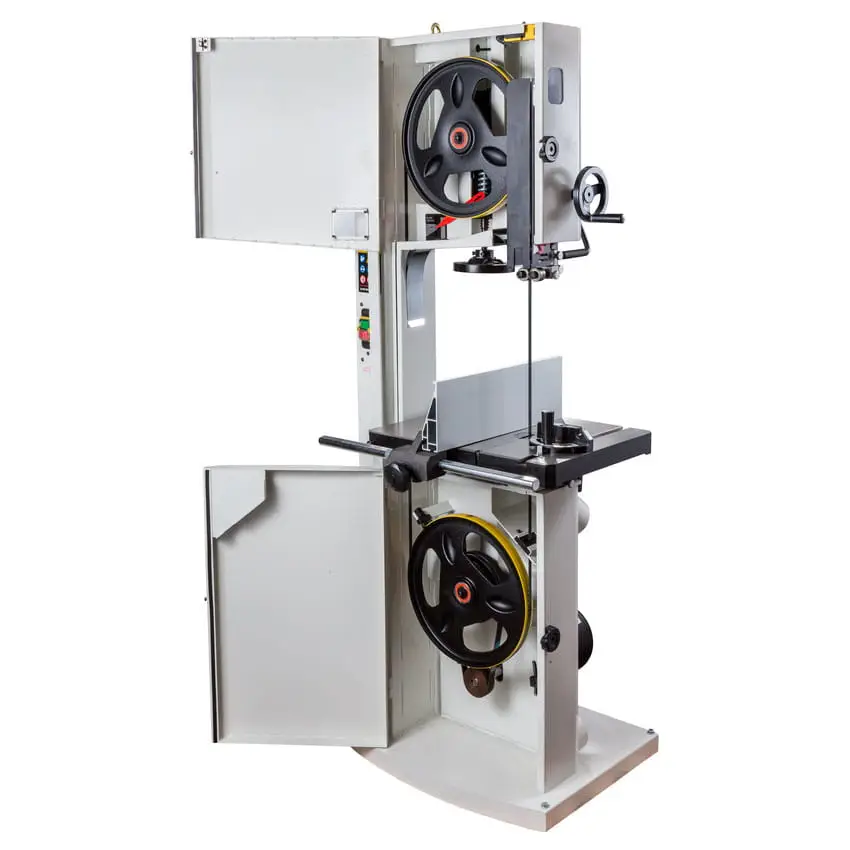

Żeliwne koła Ø375 mm

JET JWBS-15-T została wyposażona w dwa żeliwne koła o średnicy:

375 mm

Duża masa kół:

• stabilizuje ruch brzeszczotu,
• ogranicza zmiany prędkości pod obciążeniem,
• pomaga zmniejszać drgania,
• wspiera płynne prowadzenie taśmy,
• poprawia komfort wysokiego rozcinania.

Koła są wyposażone w elastyczne opaski, po których porusza się brzeszczot.

Opaski należy regularnie oczyszczać z:

• pyłu,
• żywicy,
• drobnych wiórów,
• zabrudzeń mogących zmieniać tor taśmy.

Nierówności na powierzchni koła mogą powodować drgania, przesuwanie brzeszczotu oraz pogorszenie jakości cięcia.

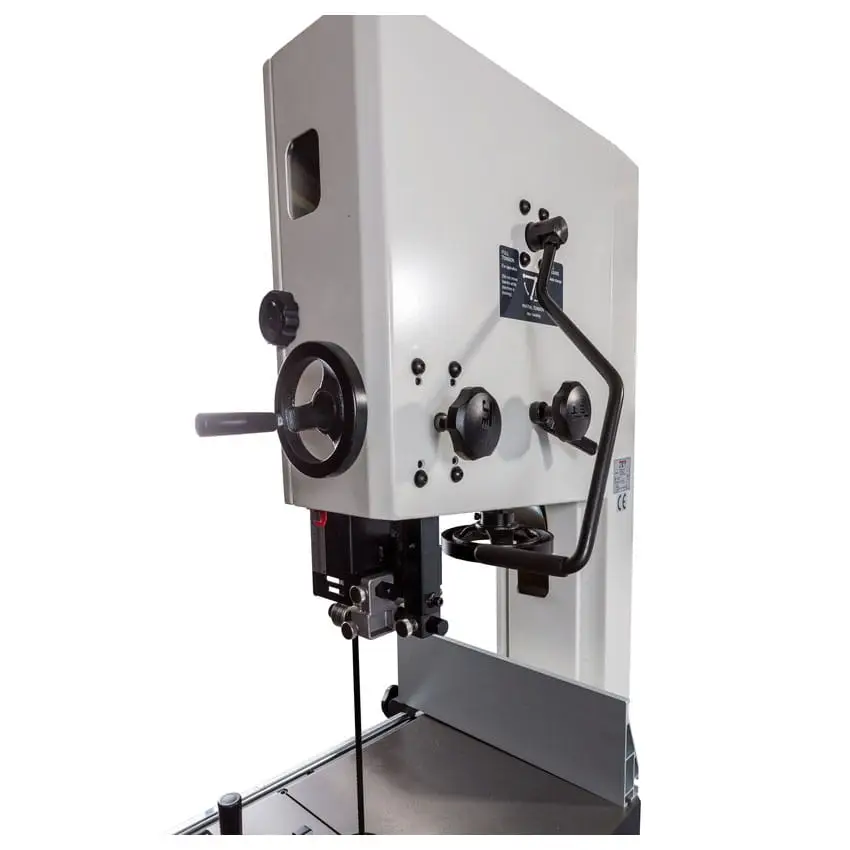

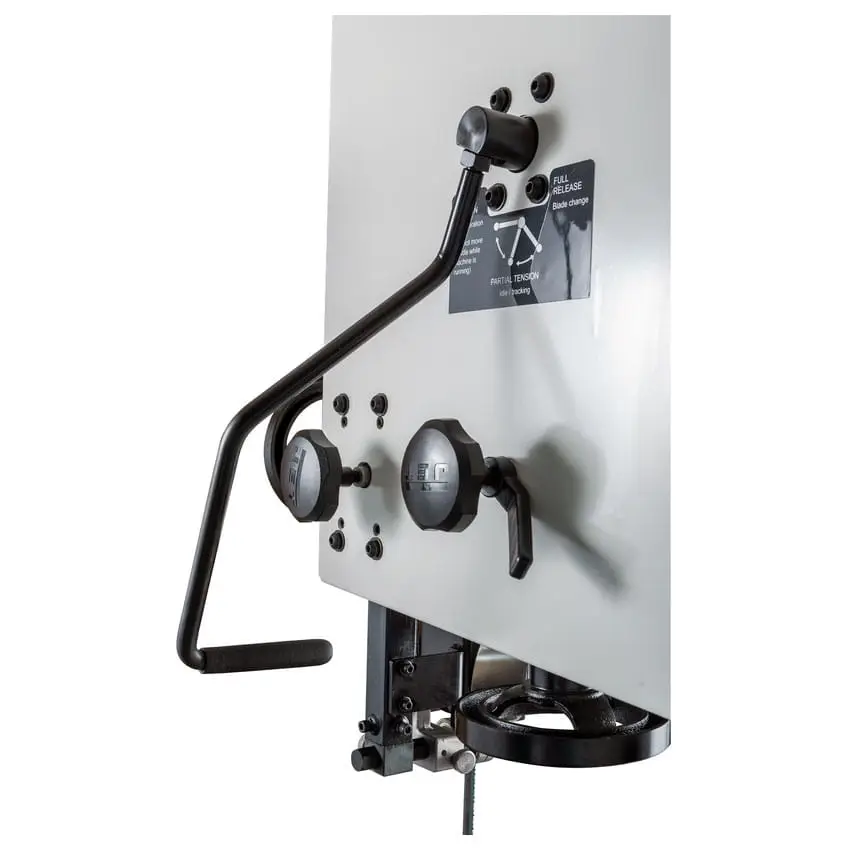

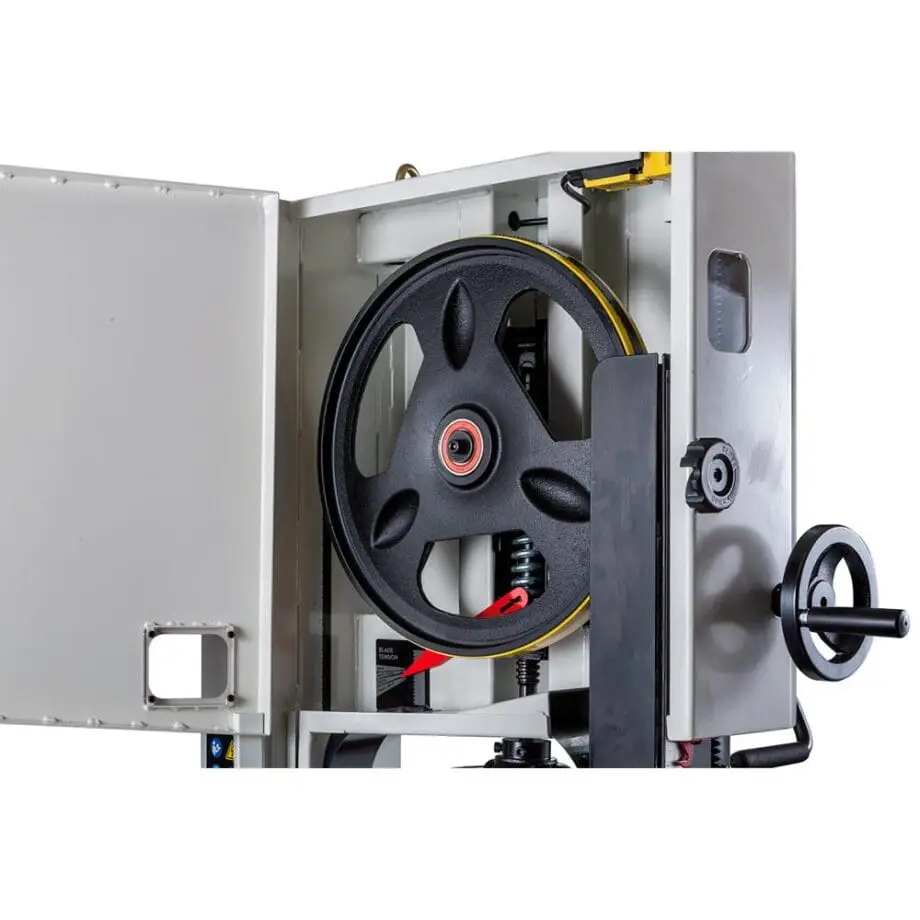

Szybkie napinanie i zwalnianie taśmy

Maszyna ma dźwignię szybkiego napinania i zwalniania brzeszczotu.

System umożliwia:

• przygotowanie taśmy do pracy,
• częściowe zwolnienie napięcia podczas dłuższego postoju,
• pełne zwolnienie przy wymianie brzeszczotu,
• szybkie przywrócenie wcześniejszego ustawienia.

Dokładną wartość napięcia reguluje się osobnym pokrętłem. Wskaźnik widoczny przez okno kontrolne ułatwia wstępne dopasowanie napięcia do szerokości taśmy.

Po zamontowaniu nowego brzeszczotu należy ręcznie obrócić koła i sprawdzić, czy taśma porusza się centralnie po opaskach.

Zbyt małe napięcie może powodować:

• falowanie rzazu,
• schodzenie z linii cięcia,
• zsuwanie się taśmy,
• niestabilną pracę przy wysokim materiale.

Nadmierne napięcie zwiększa obciążenie brzeszczotu, łożysk i kół.

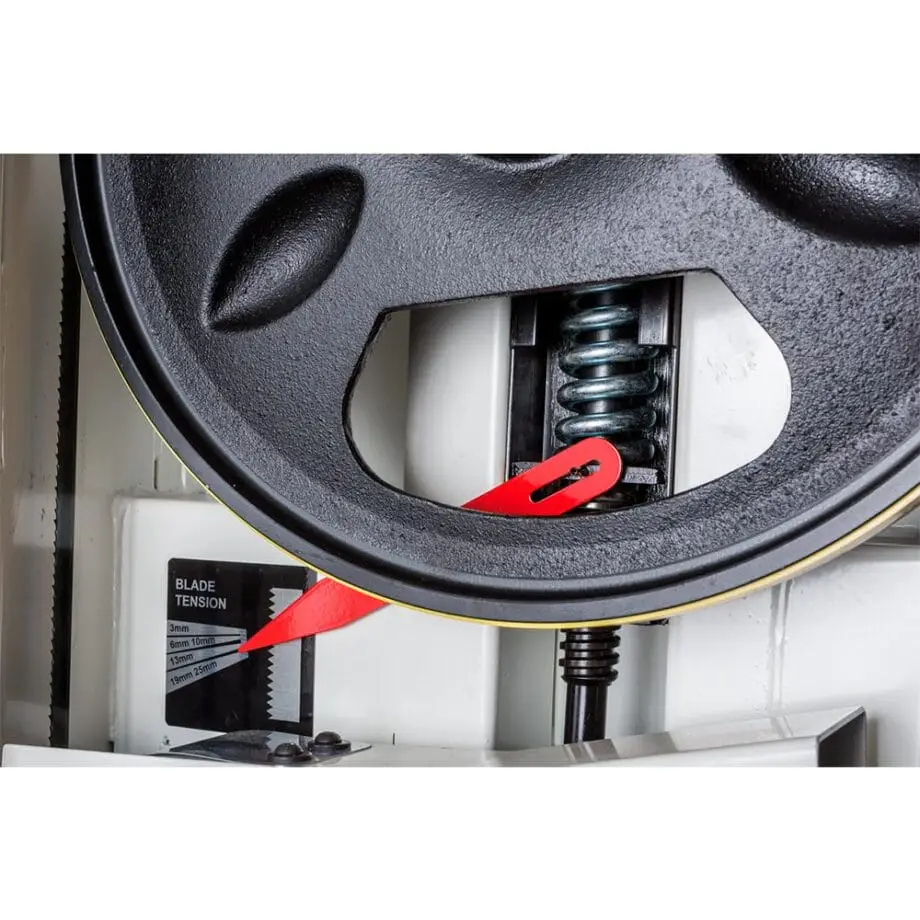

Okna kontroli napięcia i toru taśmy

W górnej osłonie znajdują się okna umożliwiające obserwowanie:

• położenia brzeszczotu na kole,
• ustawienia wskaźnika napięcia.

Pozwala to szybko kontrolować podstawowe ustawienia bez demontowania pełnej osłony.

Regulację toru należy przeprowadzać wyłącznie przy wyłączonej i odłączonej od zasilania maszynie.

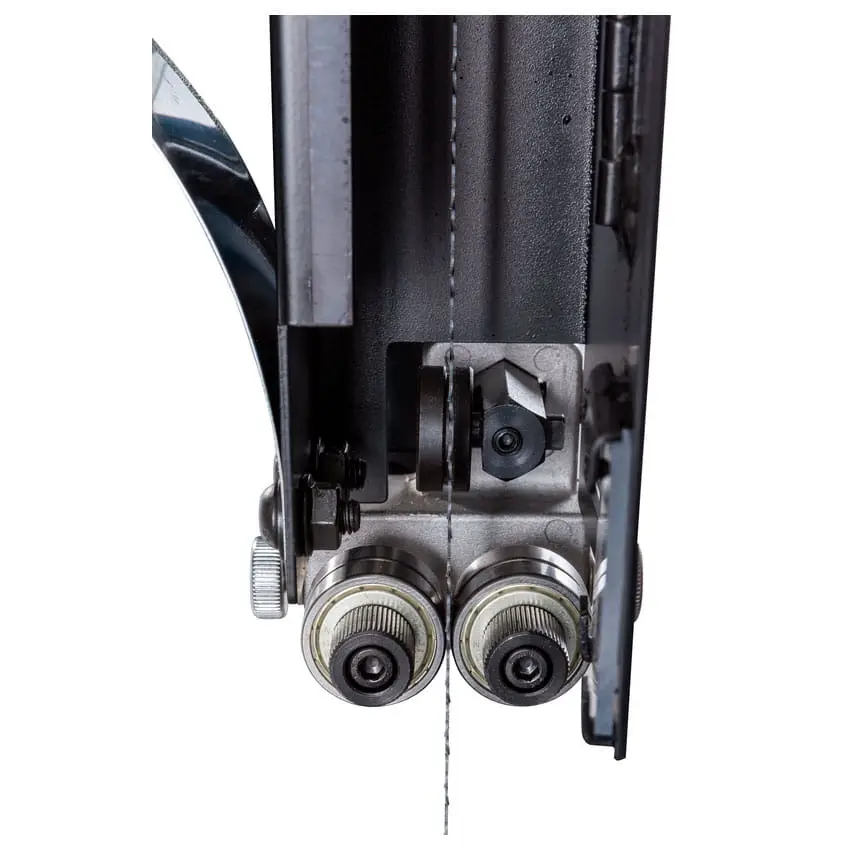

Łożyskowane prowadnice brzeszczotu

Pilarka ma górne i dolne prowadnice wykorzystujące łożyska stabilizujące taśmę z boków oraz od strony grzbietu.

Prowadnice:

• ograniczają boczne odchylanie brzeszczotu,
• stabilizują taśmę podczas wysokiego cięcia,
• pomagają utrzymać prosty rzaz,
• ograniczają skręcanie brzeszczotu,
• ułatwiają dostosowanie maszyny do różnych szerokości taśmy.

Regulacja nie wymaga używania dodatkowych narzędzi.

Łożyska boczne należy ustawić bardzo blisko taśmy, ale nie mogą wypychać jej z prawidłowego toru. Łożysko tylne powinno przejmować nacisk dopiero podczas kontaktu brzeszczotu z materiałem.

Nieprawidłowa regulacja może powodować:

• falowanie linii cięcia,
• nadmierne nagrzewanie taśmy,
• przyspieszone zużycie uzębienia,
• schodzenie brzeszczotu z kół,
• zwiększone ryzyko pęknięcia.

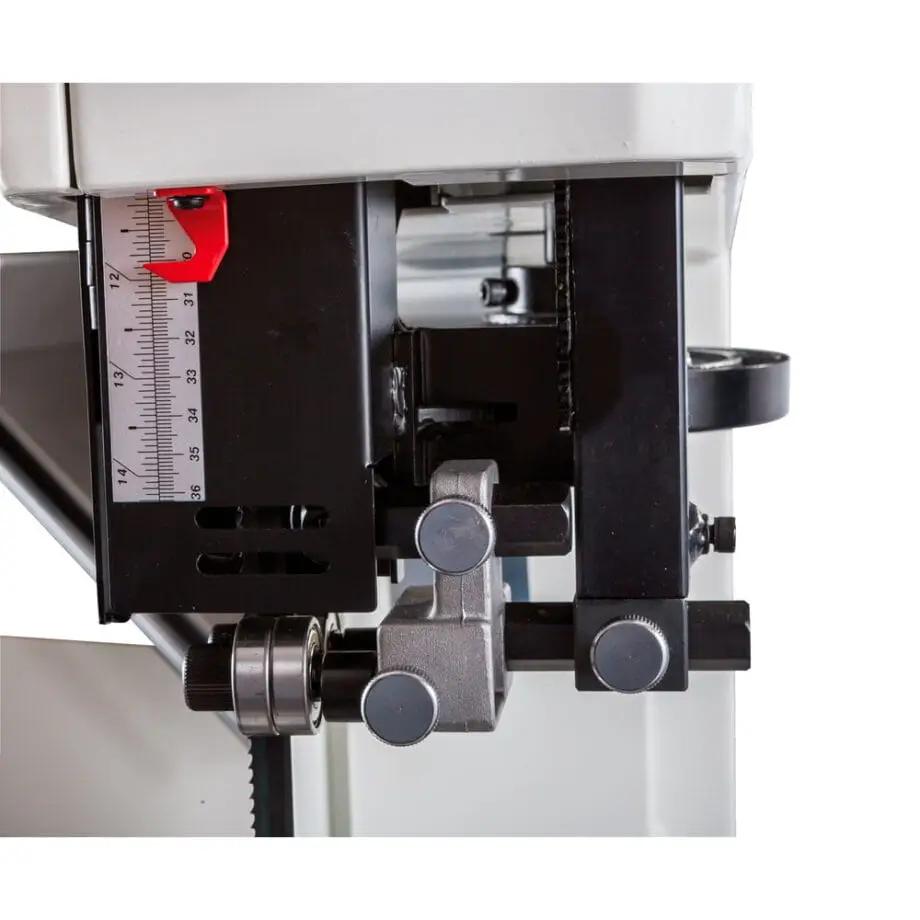

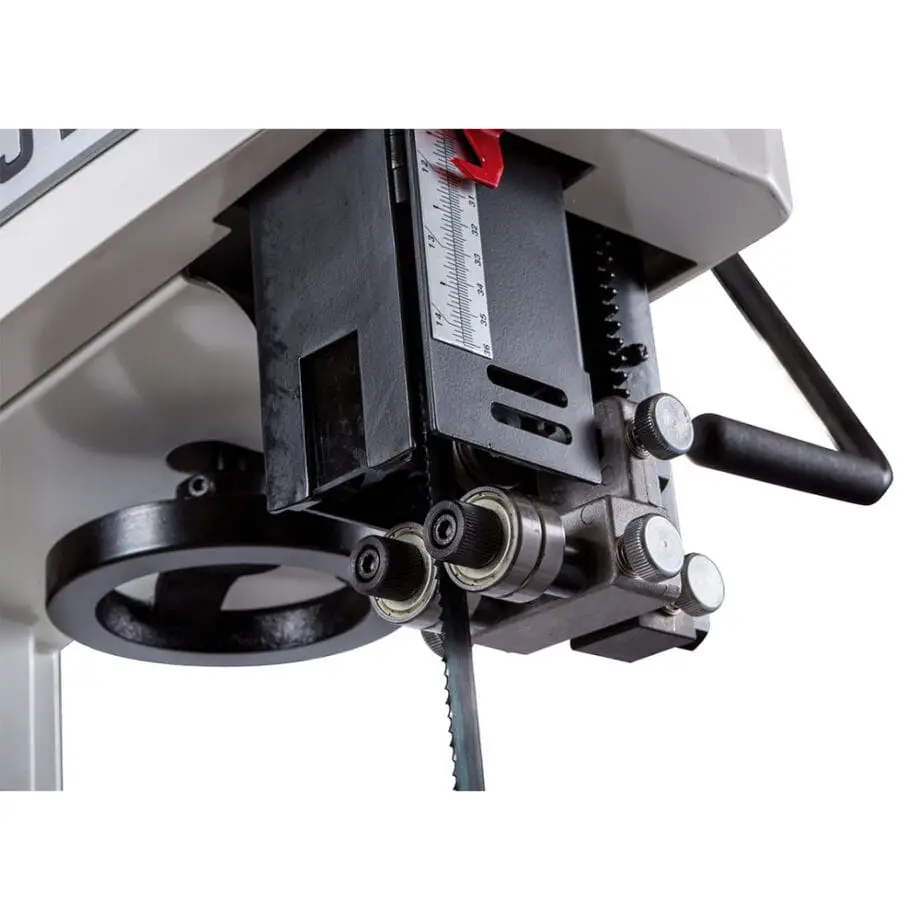

Regulacja wysokości górnej prowadnicy

Wysokość górnego zespołu prowadzącego ustawia się za pomocą koła ręcznego i mechanizmu zębatkowego.

Prowadnicę należy ustawić możliwie blisko obrabianego materiału.

Ograniczenie długości niepodpartego odcinka taśmy:

• poprawia dokładność cięcia,
• zmniejsza boczne odchylanie,
• zwiększa kontrolę operatora,
• ogranicza odsłoniętą część brzeszczotu.

Po ustawieniu wymaganej wysokości mechanizm należy dokładnie zablokować.

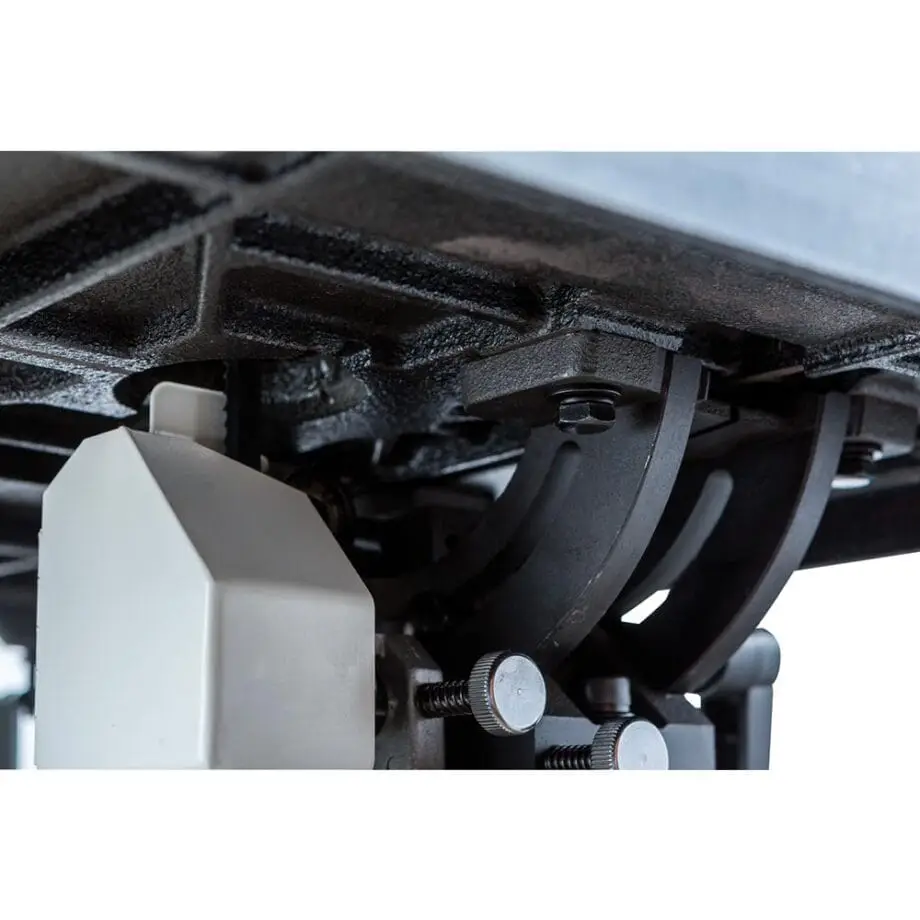

Żeliwny stół 545 × 405 mm

Stół roboczy ma wymiary około:

545 × 405 mm

Wysokość stołu nad podłożem wynosi:

890 mm

Precyzyjnie obrobiona powierzchnia żeliwna zapewnia:

• stabilne podparcie materiału,
• dużą sztywność,
• ograniczenie drgań,
• płynne prowadzenie elementu,
• trwałość podczas regularnego użytkowania.

Stół należy regularnie oczyszczać z pyłu, żywicy i pozostałości kleju.

Żeliwo warto okresowo zabezpieczać preparatem antykorozyjnym niezawierającym silikonu.

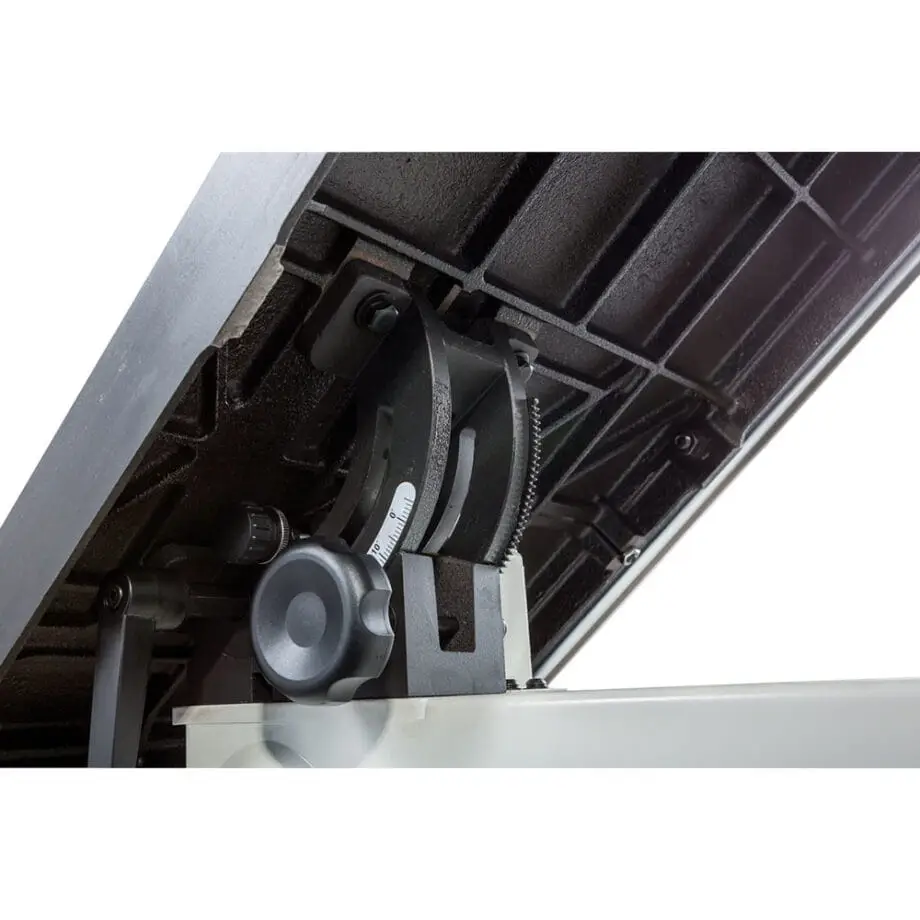

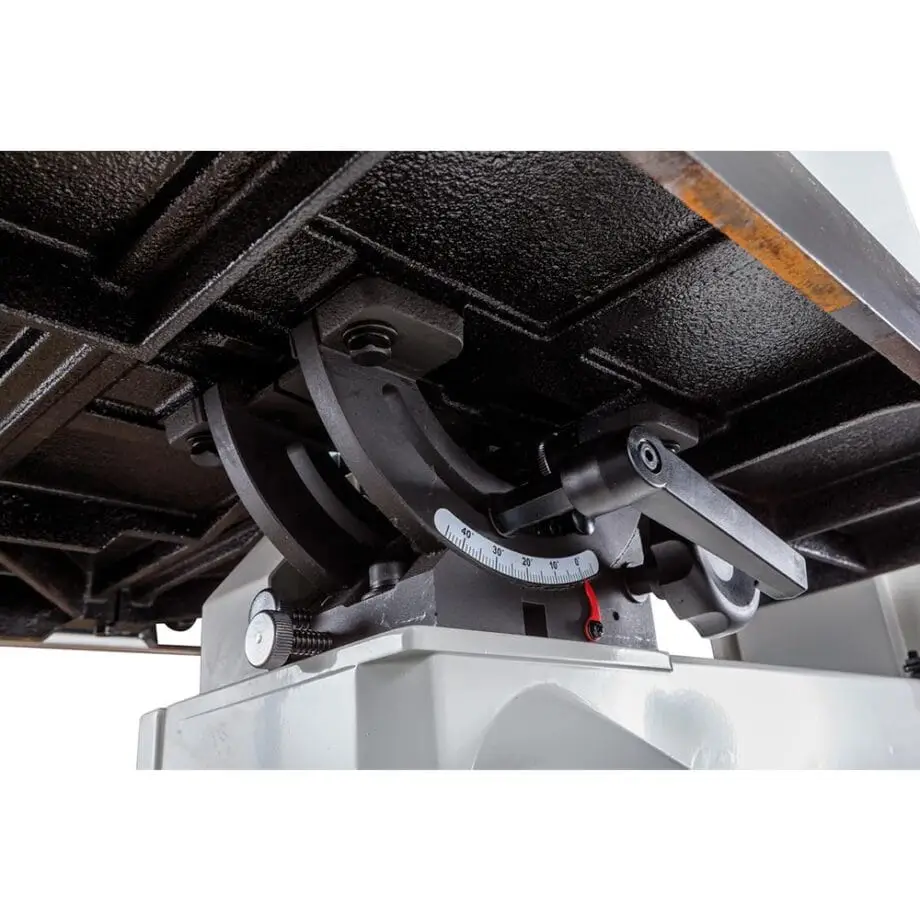

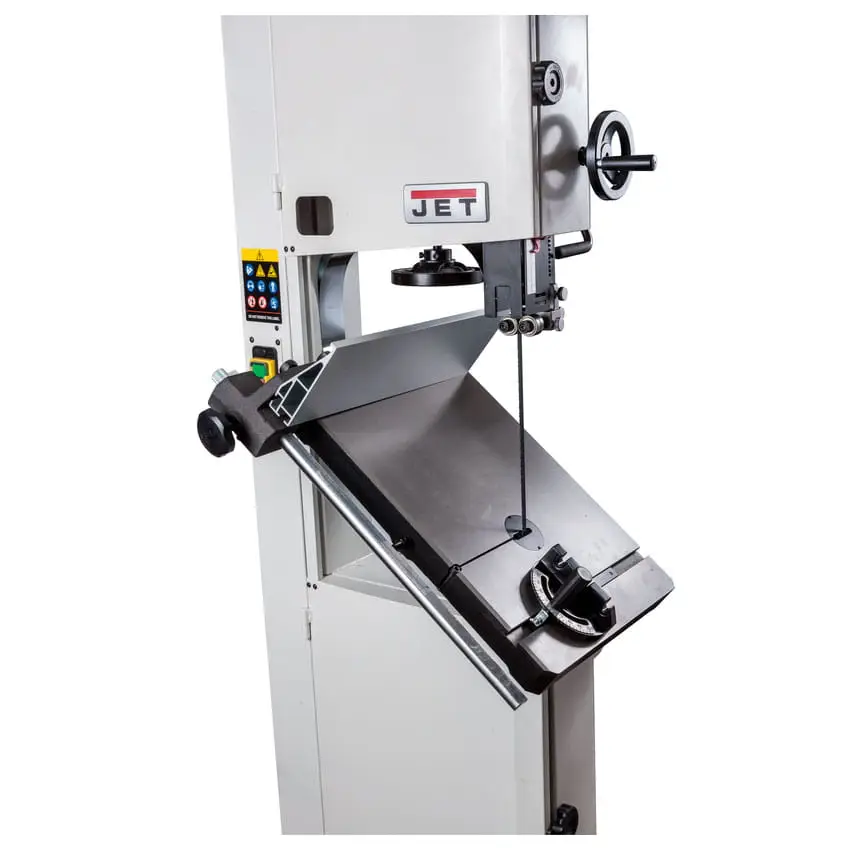

Pochylenie stołu od –5° do +45°

Stół można pochylać:

• do 5° w lewo,
• do 45° w prawo.

Regulacja umożliwia wykonywanie:

• faz,
• cięć ukośnych,
• klinów,
• elementów łączonych pod kątem,
• części konstrukcyjnych,
• detali dekoracyjnych.

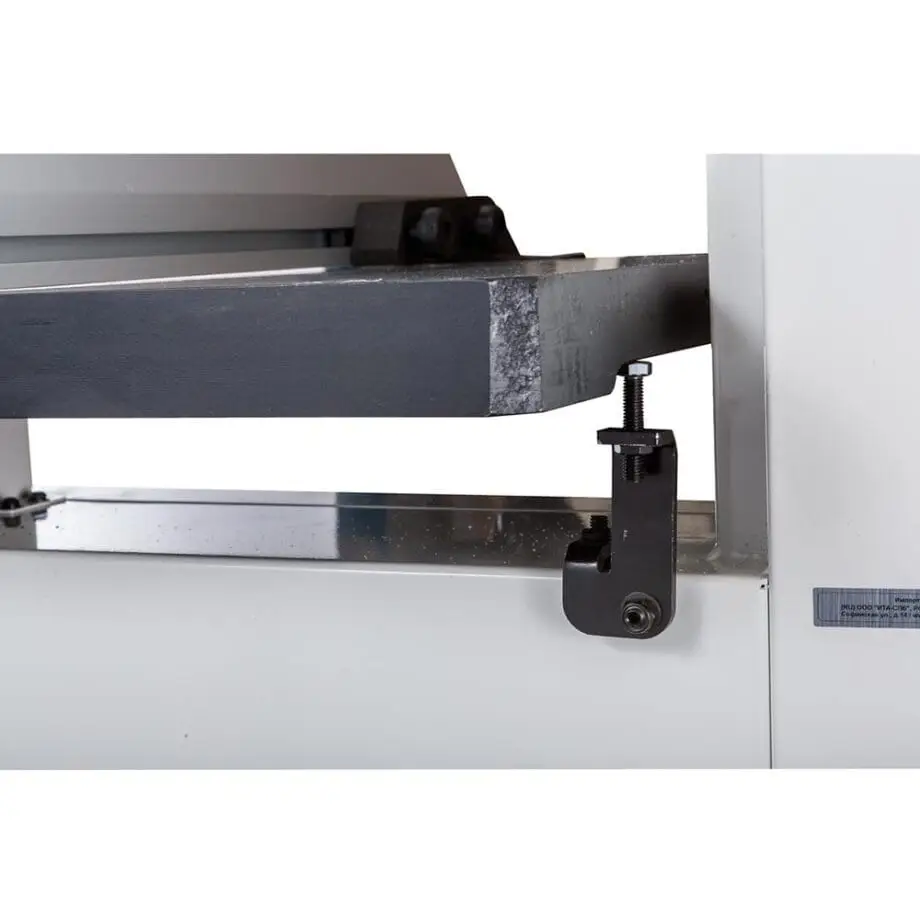

Po ustawieniu wymaganej wartości stół trzeba dokładnie zablokować.

Mechaniczna skala ułatwia regulację wstępną. Przy precyzyjnych pracach rzeczywiste położenie stołu należy sprawdzić kątomierzem cyfrowym lub dokładnym kątownikiem.

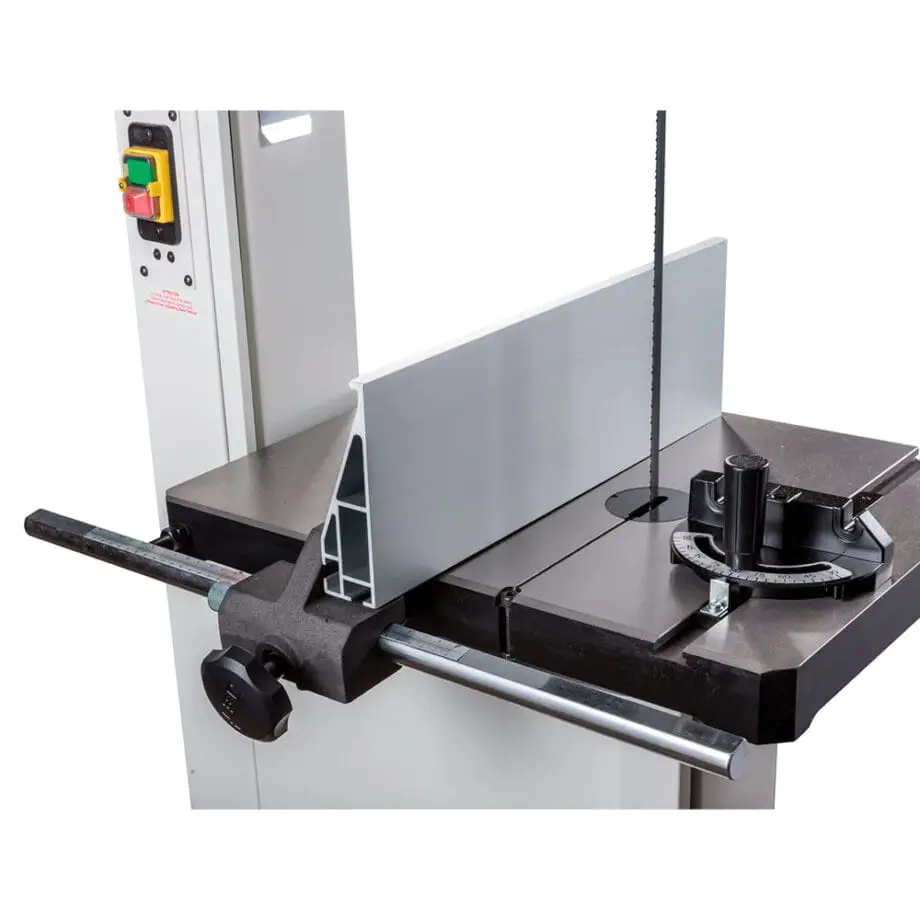

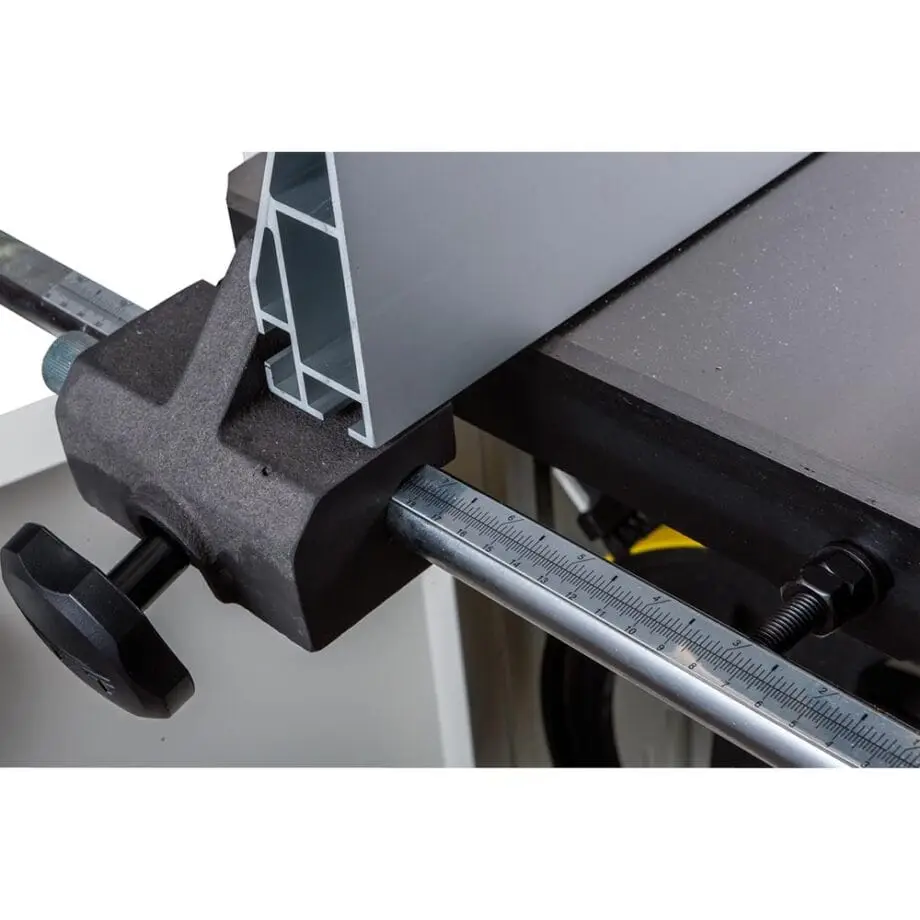

Przykładnica równoległa z mikroregulacją

Masywna przykładnica porusza się po okrągłej prowadnicy.

Zintegrowana mikroregulacja pozwala precyzyjnie korygować jej położenie bez konieczności wielokrotnego przesuwania całego zespołu.

Przykładnica jest przydatna podczas:

• cięcia desek na jednakową szerokość,
• rozcinania wysokiego materiału,
• przygotowywania lameli,
• wykonywania fornirów,
• seryjnej obróbki powtarzalnych elementów.

Profil można ustawić w pozycji pionowej lub poziomej. Niskie położenie ułatwia prowadzenie cienkiego i wąskiego materiału.

Przy wysokim rozcinaniu należy uwzględnić możliwość występowania naturalnego dryfu brzeszczotu. Przed rozpoczęciem serii warto wykonać próbne cięcie i skorygować ustawienie prowadnicy.

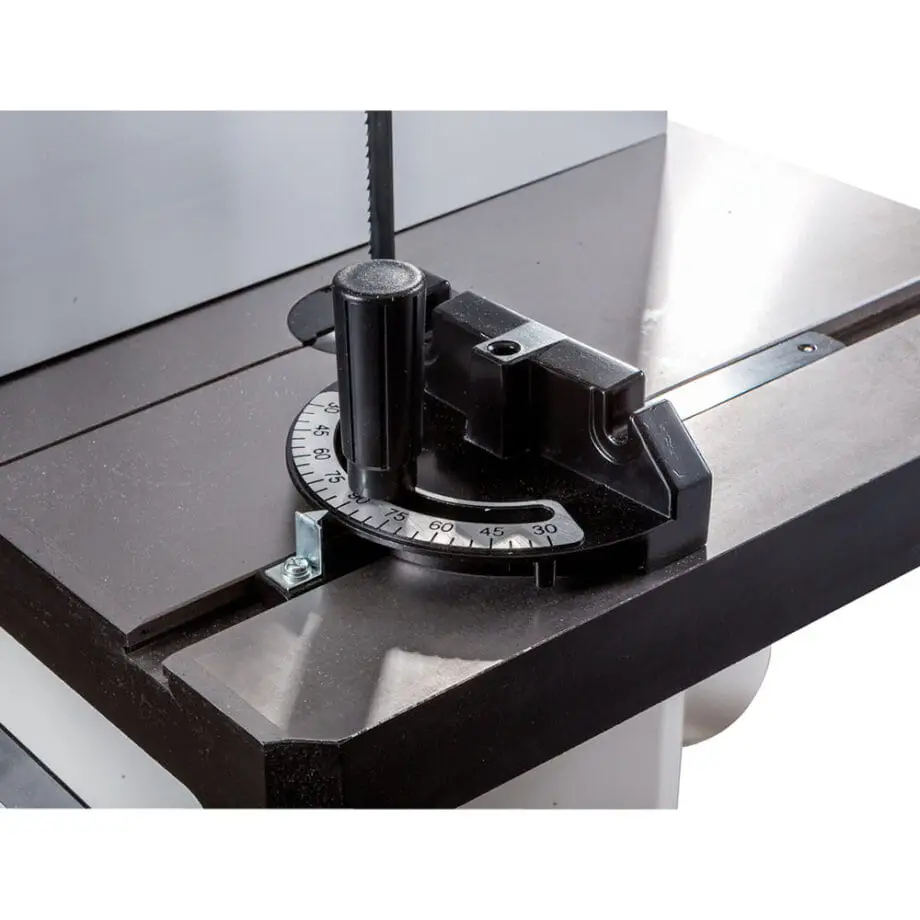

Prowadnica kątowa w wyposażeniu

Prowadnica kątowa przesuwa się w rowku stołu o wymiarach około:

19,1 × 9,5 mm

Ułatwia:

• wykonywanie cięć poprzecznych,
• prowadzenie krótszych elementów,
• cięcie pod kątem,
• przygotowywanie części ramowych,
• wykonywanie powtarzalnych detali.

Przed rozpoczęciem dokładnej obróbki ustawienie prowadnicy należy sprawdzić odpowiednim przyrządem pomiarowym.

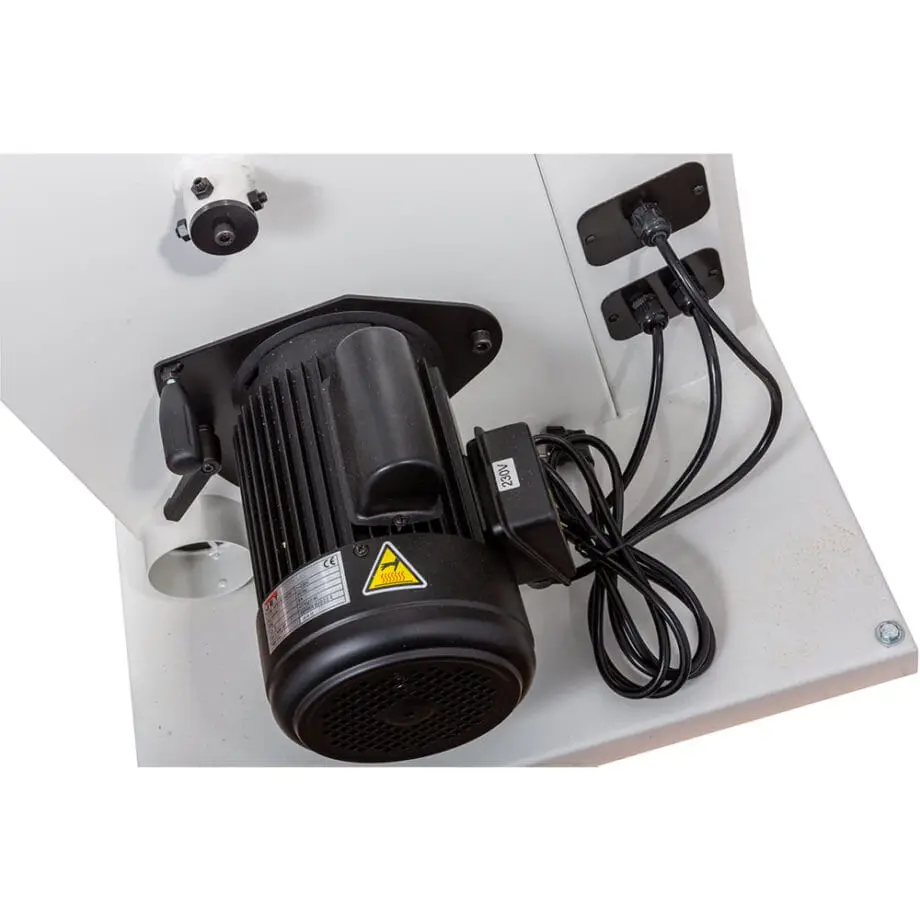

Silnik 1,5 kW i zasilanie 400 V

JET JWBS-15-T jest wyposażona w trójfazowy silnik o mocy wyjściowej:

1,5 kW / 2 HP w trybie pracy ciągłej S1

Najważniejsze parametry zasilania:

• napięcie: 400 V,
• częstotliwość: 50 Hz,
• liczba faz: 3,
• układ zasilania: 3L/PE,
• moc wyjściowa: 1,5 kW,
• prąd odniesienia: około 3,8 A,
• zalecane zabezpieczenie: 16 A,
• zalecany przewód: H05RN-F 5 × 1,5 mm²,
• klasa ochronności: I.

Napęd trójfazowy zapewnia stabilną pracę podczas rozcinania grubego materiału i regularnego użytkowania warsztatowego.

Podłączenie elektryczne powinien wykonać wykwalifikowany elektryk. Po pierwszym uruchomieniu należy sprawdzić kierunek pracy brzeszczotu. Zęby na roboczym odcinku taśmy muszą przesuwać się w dół, w stronę stołu.

Hamulec elektromechaniczny

Silnik jest wyposażony w hamulec elektromechaniczny skracający czas zatrzymywania taśmy po wyłączeniu maszyny.

Brzeszczotu nie wolno zatrzymywać poprzez dociskanie do niego kawałka drewna lub innego przedmiotu.

Jeżeli czas zatrzymania wyraźnie się wydłuży albo hamulec przestanie działać prawidłowo, maszyny nie należy użytkować do momentu sprawdzenia jej przez serwis.

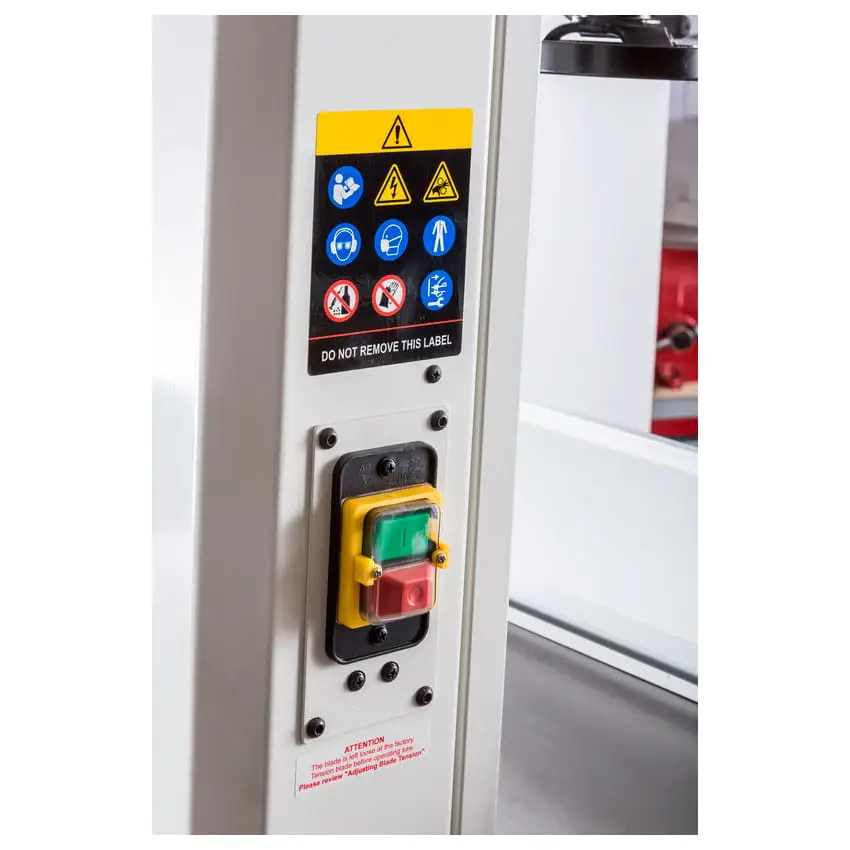

Magnetyczny wyłącznik

JET JWBS-15-T ma magnetyczny wyłącznik sterujący.

Rozwiązanie zabezpiecza przed samoczynnym ponownym uruchomieniem maszyny po zaniku i powrocie zasilania.

Po przywróceniu napięcia operator musi świadomie ponownie uruchomić pilarkę.

Dwa króćce odciągowe Ø100 mm

Maszyna ma dwa przyłącza odciągowe o średnicy:

2 × 100 mm

Dwa punkty odbioru pomagają usuwać pył i wióry z dolnej części obudowy oraz obszaru pracy brzeszczotu.

Zalecane parametry instalacji:

• prędkość powietrza przy króćcu około 20 m/s,
• przepływ powietrza około 565 m³/h,
• podciśnienie około 1250 Pa.

Odciąg należy uruchomić przed rozpoczęciem cięcia.

Najlepsze rezultaty zapewnia jednoczesne podłączenie obu króćców. Przewody powinny być:

• możliwie krótkie,
• szczelne,
• pozbawione ostrych zagięć,
• odporne na zapłon,
• prawidłowo uziemione.

Stabilna konstrukcja o masie 174 kg

Masa netto maszyny wynosi około:

174 kg

Ciężka konstrukcja:

• ogranicza drgania,
• stabilizuje prowadzenie brzeszczotu,
• zwiększa sztywność stołu i korpusu,
• poprawia komfort cięcia dużych elementów,
• ogranicza przemieszczanie się pilarki.

Maszynę należy ustawić na twardej, równej i nośnej posadzce. Podczas transportu trzeba zabezpieczyć ją przed przechyleniem.

W górnej części korpusu znajduje się uchwyt umożliwiający podnoszenie maszyny odpowiednim urządzeniem transportowym.

Różnica pomiędzy JWBS-15-T a JWBS-15-M

Obie wersje zapewniają:

• wysokość cięcia 356 mm,
• szerokość cięcia do 360 mm,
• koła Ø375 mm,
• taśmę o długości 3380 mm,
• prędkość 760 m/min,
• ten sam stół i system prowadnic.

Najważniejsze różnice dotyczą zasilania i silnika:

• JWBS-15-T: 400 V, trzy fazy, moc wyjściowa 1,5 kW, masa około 174 kg,
• JWBS-15-M: 230 V, jedna faza, moc wyjściowa 1,1 kW, masa około 172 kg.

Wersja T zapewnia większą rezerwę mocy i będzie korzystniejszym wyborem do regularnego rozcinania wysokiego lub twardego materiału.

Najważniejsze zalety JET JWBS-15-T

• wysokość cięcia do 356 mm,
• szerokość cięcia do 360 mm,
• trójfazowe zasilanie 400 V,
• silnik o mocy wyjściowej 1,5 kW,
• prędkość taśmy 760 m/min,
• żeliwne koła Ø375 mm,
• brzeszczot o długości 3380 mm,
• możliwość stosowania taśm o szerokości 3–25 mm,
• szybkie napinanie i zwalnianie brzeszczotu,
• okna kontroli napięcia i toru taśmy,
• górne i dolne prowadnice łożyskowane,
• regulacja prowadnic bez używania narzędzi,
• zębatkowa regulacja wysokości prowadnicy,
• żeliwny stół 545 × 405 mm,
• pochylenie stołu od –5° do +45°,
• przykładnica równoległa z mikroregulacją,
• prowadnica kątowa,
• hamulec elektromechaniczny,
• magnetyczny wyłącznik,
• dwa króćce odciągowe Ø100 mm,
• stabilna konstrukcja o masie około 174 kg.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka taśmowa JET JWBS-15-T,
• żeliwny stół roboczy,
• wkładka stołu,
• przykładnica równoległa,
• profil przykładnicy,
• prowadnica przykładnicy,
• prowadnica kątowa,
• brzeszczot taśmowy,
• górne i dolne prowadnice łożyskowane,
• dźwignia szybkiego zwalniania taśmy,
• koło ręczne regulacji wysokości prowadnicy,
• dwa króćce odciągowe Ø100 mm,
• uchwyt do podnoszenia maszyny,
• elementy montażowe,
• narzędzia obsługowe,
• instrukcja użytkowania,
• wykaz części zamiennych.

Wyposażenie opcjonalne

Do maszyny można dobrać:

• brzeszczoty o długości 3380 mm,
• wąskie taśmy do cięcia krzywoliniowego,
• szerokie taśmy do wysokiego rozcinania,
• brzeszczoty z uzębieniem do drewna miękkiego,
• brzeszczoty do twardych gatunków drewna,
• taśmy do przygotowywania lameli i fornirów,
• podstawę mobilną o odpowiedniej nośności,
• przewody odciągowe Ø100 mm,
• stojaki rolkowe do długich elementów,
• przyrządy do wycinania okręgów,
• dodatkowe popychacze i szablony prowadzące.

Dane techniczne

Producent: JET

Model: JWBS-15-T

Numer producenta: 714650T

Rodzaj maszyny: pionowa pilarka taśmowa do drewna

Zasilanie: 400 V / 50 Hz

Liczba faz: 3

Układ zasilania: 3L/PE

Moc wyjściowa silnika: 1,5 kW / 2 HP / S1

Prąd odniesienia: około 3,8 A

Zalecane zabezpieczenie: 16 A

Zalecany przewód: H05RN-F 5 × 1,5 mm²

Klasa ochronności: I

Maksymalna wysokość cięcia: 356 mm

Maksymalna szerokość cięcia: 360 mm

Średnica kół taśmy: 375 mm

Długość brzeszczotu: 3380 mm

Dopuszczalny zakres długości brzeszczotu: około 3350–3390 mm

Szerokość brzeszczotu: 3–25 mm

Grubość brzeszczotu: około 0,5–0,7 mm

Prędkość taśmy: 760 m/min

Liczba prędkości taśmy: 1

Rodzaj prowadnic: górne i dolne prowadnice łożyskowane

Wymiary stołu: około 545 × 405 mm

Zakres pochylenia stołu: od –5° do +45°

Wysokość stołu nad podłożem: 890 mm

Wymiary rowka prowadnicy kątowej: około 19,1 × 9,5 mm

Liczba króćców odciągowych: 2

Średnica króćców odciągowych: 100 mm

Zalecany przepływ odciągu: około 565 m³/h

Zalecane podciśnienie: około 1250 Pa

Zalecana prędkość powietrza: około 20 m/s

Poziom ciśnienia akustycznego bez obciążenia: około 74 dB(A)

Poziom ciśnienia akustycznego podczas pracy: około 87 dB(A)

Wymiary maszyny: około 750 × 810 × 1880 mm

Masa netto: około 174 kg

EAN: 7612375527995

Bezpieczne użytkowanie

Przed rozpoczęciem pracy należy sprawdzić:

• stan brzeszczotu,
• właściwy kierunek uzębienia,
• prawidłowe napięcie taśmy,
• centralne prowadzenie po kołach,
• ustawienie górnych i dolnych prowadnic,
• wysokość górnego zespołu prowadzącego,
• zablokowanie stołu,
• ustawienie przykładnicy,
• zamknięcie pokryw kół,
• podłączenie odciągu,
• brak gwoździ, wkrętów i innych ciał obcych w materiale.

Podczas pracy należy:

• stosować okulary ochronne,
• używać ochronników słuchu,
• chronić drogi oddechowe,
• prowadzić materiał płynnym ruchem,
• nie przeciążać brzeszczotu nadmiernym naciskiem,
• stosować popychacz przy wąskich elementach,
• podpierać długie i szerokie części,
• zabezpieczać okrągły materiał przed obracaniem,
• ustawiać górną prowadnicę możliwie blisko materiału,
• stać z boku przewidywanej linii wyrzucenia elementu.

Nie wolno:

• obrabiać metalu,
• pracować z uszkodzonym lub pękniętym brzeszczotem,
• regulować prowadnic przy uruchomionej maszynie,
• otwierać osłon przed całkowitym zatrzymaniem taśmy,
• usuwać odpadów podczas ruchu brzeszczotu,
• ciągnąć materiału do tyłu przy pracującej maszynie,
• ciąć okrągłych elementów bez odpowiedniego uchwytu,
• pozostawiać uruchomionej pilarki bez nadzoru.

Konserwacja

Przed czyszczeniem, regulacją albo wymianą brzeszczotu należy:

1. Wyłączyć maszynę.
2. Odłączyć ją od zasilania.
3. Poczekać na całkowite zatrzymanie taśmy.
4. Zabezpieczyć pilarkę przed przypadkowym uruchomieniem.

Regularnie należy:

• oczyszczać wnętrze obudowy,
• usuwać pył z opasek kół,
• sprawdzać stan brzeszczotu,
• kontrolować napięcie taśmy,
• regulować prowadnice,
• sprawdzać stan paska napędowego,
• kontrolować drożność odciągu,
• czyścić żeliwny stół,
• sprawdzać działanie hamulca,
• kontrolować przewód zasilający,
• zabezpieczać powierzchnie żeliwne przed korozją.

Podczas dłuższej przerwy należy częściowo zwolnić napięcie brzeszczotu.

Niewielką ilością lekkiego smaru można okresowo zabezpieczać:

• mechanizm zębatkowy prowadnicy,
• mechanizm pochylenia stołu,
• śrubę napinania taśmy.

Łożyska maszyny są fabrycznie nasmarowane i uszczelnione, dlatego nie wymagają regularnego smarowania.

FAQ – najczęściej zadawane pytania

Jaka jest maksymalna wysokość cięcia?

356 mm.

Jaka jest maksymalna szerokość cięcia?

360 mm.

Jaką moc ma silnik?

Moc wyjściowa wynosi 1,5 kW, czyli około 2 HP w trybie pracy ciągłej S1.

Czy pilarka wymaga zasilania 400 V?

Tak. JWBS-15-T jest wersją trójfazową.

Jak długi brzeszczot należy stosować?

Nominalna długość wynosi 3380 mm.

Jaka może być szerokość brzeszczotu?

Od 3 do 25 mm.

Jaka jest prędkość taśmy?

760 m/min.

Czy pilarka ma regulację prędkości?

Nie. Maszyna pracuje z jedną prędkością taśmy.

Czy można wycinać łuki?

Tak. Należy zamontować wąski brzeszczot dopasowany do wymaganego promienia.

Czy pilarka nadaje się do wykonywania fornirów?

Tak. Wysokość cięcia 356 mm i stabilna przykładnica umożliwiają rozcinanie szerokich desek na cieńsze warstwy.

Czy prowadnice są łożyskowane?

Tak. Pilarka ma górne i dolne prowadnice łożyskowane z regulacją bez używania narzędzi.

Czy stół można pochylać?

Tak, od 5° w lewo do 45° w prawo.

Czy przykładnica równoległa znajduje się w zestawie?

Tak. Jest wyposażona w mikroregulację.

Czy prowadnica kątowa znajduje się w zestawie?

Tak.

Czy brzeszczot znajduje się w zestawie?

Tak. Pilarka jest dostarczana z jedną taśmą tnącą.

Ile króćców odciągowych ma maszyna?

Dwa króćce Ø100 mm.

Jak wydajny powinien być odciąg?

Zalecany przepływ wynosi około 565 m³/h przy podciśnieniu około 1250 Pa.

Czym JWBS-15-T różni się od JWBS-15-M?

Wersja T jest zasilana napięciem 400 V i ma silnik 1,5 kW. Wersja M korzysta z zasilania 230 V i ma silnik 1,1 kW.

Ile waży maszyna?

Około 174 kg.
