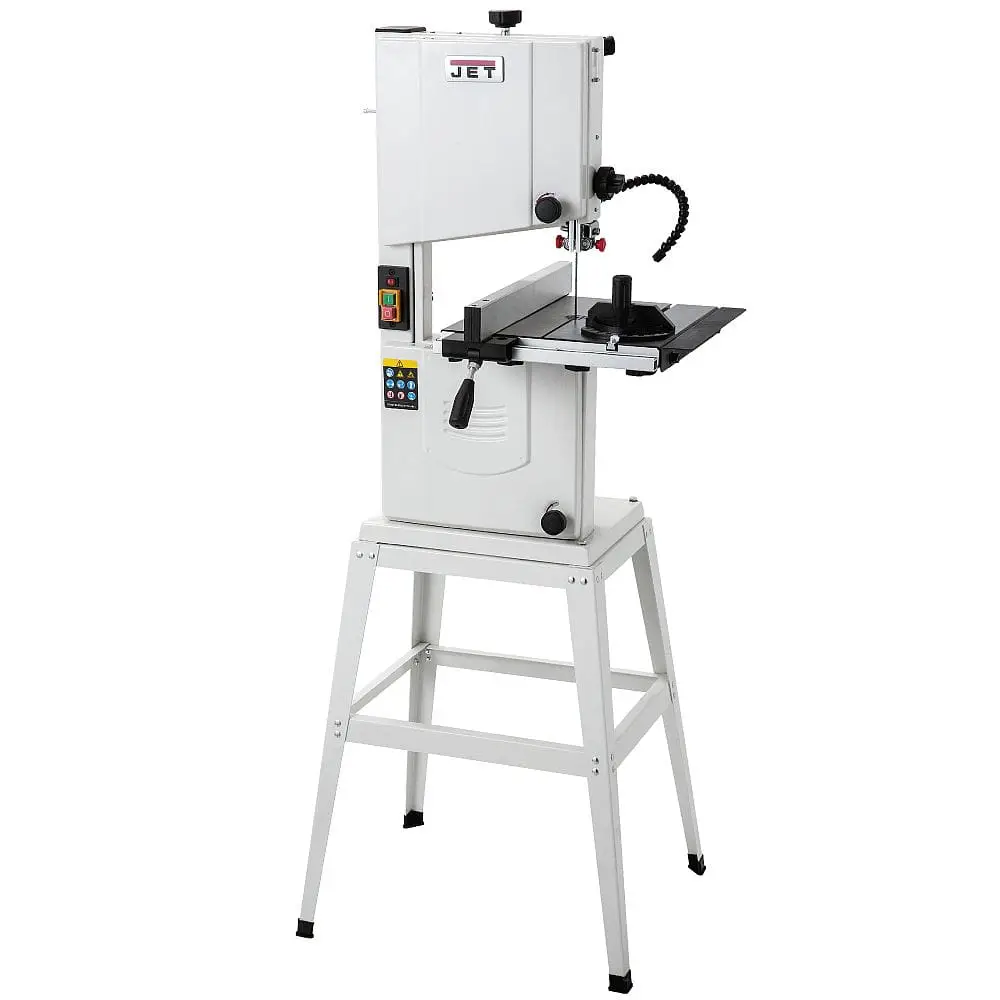

JET JWBS-10-M – pilarka taśmowa do niewielkiego warsztatu stolarskiego

JET JWBS-10-M to wolnostojąca pilarka taśmowa zaprojektowana do lekkich i średnio wymagających prac związanych z obróbką drewna. Łączy kompaktowe rozmiary z większą stabilnością niż typowe, niewielkie pilarki ustawiane bezpośrednio na blacie.

Maszyna sprawdzi się podczas wykonywania elementów meblowych, listew, dekoracji, zabawek, modeli oraz półfabrykatów przeznaczonych do dalszej obróbki. Może być wykorzystywana do cięcia prostego, poprzecznego, ukośnego i krzywoliniowego.

JET JWBS-10-M jest odpowiednia do obróbki:

• drewna miękkiego,
• drewna twardego,
• sklejki,
• płyt MDF,
• płyt wiórowych,
• klejonek,
• odpowiednich twardych tworzyw sztucznych o właściwościach zbliżonych do drewna.

Maszyna nie jest przeznaczona do przecinania metalu. Obrabiany element musi mieć kształt umożliwiający bezpieczne podparcie i prowadzenie po stole.

Maksymalna wysokość cięcia 100 mm

Maksymalna wysokość obrabianego elementu wynosi:

100 mm

Pozwala to przecinać m.in.:

• deski,
• listwy,
• niewielkie kantówki,
• klejonki,
• formatki z MDF i sklejki,
• elementy dekoracyjne,
• półfabrykaty do toczenia,
• części niewielkich konstrukcji stolarskich.

Podczas rozcinania wysokiego materiału najlepiej zastosować możliwie szeroką taśmę z grubszym uzębieniem. Większa przestrzeń pomiędzy zębami ułatwia odprowadzanie wiórów z głębokiego rzazu i ogranicza ryzyko nagrzewania oraz odchylania brzeszczotu.

Materiał należy przesuwać spokojnie i równomiernie. Zbyt mocny nacisk może powodować falowanie rzazu, odchylanie taśmy od linii cięcia i przeciążanie silnika.

Szerokość cięcia do 245 mm

Odległość pomiędzy brzeszczotem a korpusem pilarki wynosi:

245 mm

Parametr ten określa maksymalną szerokość elementu, który może zostać swobodnie poprowadzony po prawej stronie taśmy.

Zakres 245 mm pozwala obrabiać:

• niewielkie formatki,
• elementy skrzynek i szuflad,
• panele dekoracyjne,
• szerokie listwy,
• części modeli,
• elementy wycinane według szablonu.

Przed rozpoczęciem wycinania większych łuków należy sprawdzić, czy obracany materiał zmieści się pomiędzy brzeszczotem a korpusem maszyny.

Taśma tnąca 1712 mm

Pilarka współpracuje z brzeszczotami taśmowymi o długości:

1712 mm

Dopuszczalna szerokość taśmy wynosi:

od 3 do 13 mm

Dopuszczalna grubość taśmy wynosi:

od 0,3 do 0,5 mm

Zakres szerokości brzeszczotu umożliwia dopasowanie maszyny do różnych rodzajów cięcia.

Taśmy 3–6 mm

Wąskie taśmy są przeznaczone przede wszystkim do:

• wycinania łuków,
• wykonywania ciasnych promieni,
• cięcia nieregularnych kształtów,
• przygotowywania dekoracji,
• prac modelarskich.

Im węższa taśma, tym ciaśniejszy łuk można wykonać. Wąski brzeszczot jest jednak mniej stabilny podczas wysokiego i prostego rozcinania.

Taśmy 6–10 mm

Taśmy o średniej szerokości sprawdzą się podczas:

• codziennych prac warsztatowych,
• cięcia poprzecznego,
• wykonywania łagodnych krzywizn,
• obróbki niewielkich desek,
• przygotowywania elementów meblowych.

W wyposażeniu standardowym znajduje się taśma o szerokości 10 mm.

Taśmy 10–13 mm

Szersze taśmy są zalecane do:

• cięcia prostego,
• pracy z przykładnicą równoległą,
• rozcinania desek,
• przecinania wyższych elementów,
• wykonywania powtarzalnych listew.

Do wysokiego rozcinania producent zaleca szeroką taśmę z odpowiednio grubym uzębieniem. Oficjalne wyposażenie opcjonalne obejmuje brzeszczoty 1712 mm o szerokościach 6, 10 i 13 mm.

Prędkość taśmy 870 m/min

Brzeszczot porusza się z prędkością:

870 m/min

Stała prędkość została dobrana do typowych prac wykonywanych w drewnie i materiałach drewnopochodnych. Maszyna nie posiada wielostopniowej regulacji prędkości.

Warunki cięcia dostosowuje się przede wszystkim poprzez:

• wybór odpowiedniej szerokości taśmy,
• dobór liczby zębów na cal,
• prawidłowe naprężenie brzeszczotu,
• ustawienie prowadnic,
• kontrolowanie prędkości posuwu materiału.

Jeżeli pilarka zaczyna ciąć wolniej, przypala drewno lub schodzi z wyznaczonej linii, należy sprawdzić ostrość, naprężenie i ustawienie taśmy. Nie należy kompensować zużytego brzeszczotu zwiększaniem nacisku na materiał.

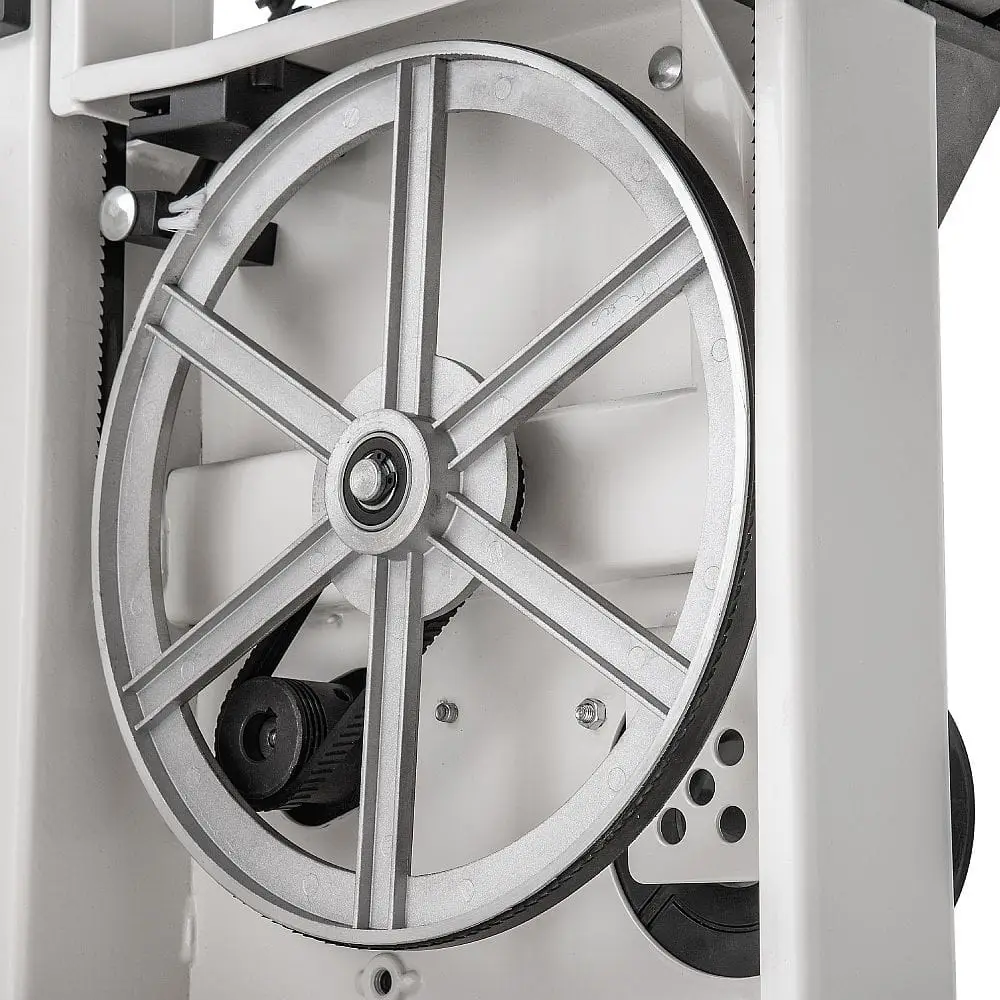

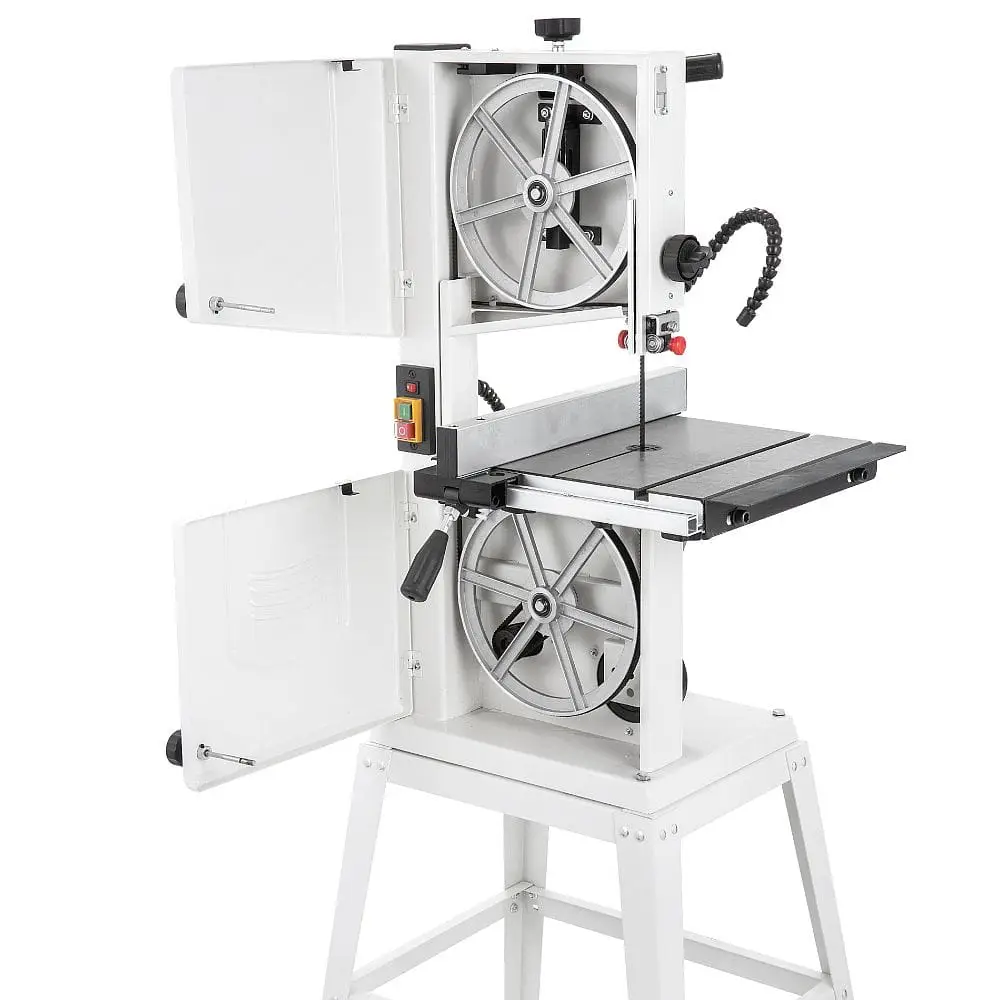

Koła taśmy Ø255 mm

Pilarka jest wyposażona w koła taśmy o średnicy:

255 mm

Koła prowadzą brzeszczot i utrzymują go na prawidłowym torze. Po wymianie taśmy należy ręcznie obrócić koła i upewnić się, że brzeszczot pozostaje pośrodku powierzchni prowadzącej.

Koła i ich opaski należy regularnie oczyszczać z:

• trocin,
• pyłu,
• żywicy,
• drobnych odpadów,
• innych zanieczyszczeń.

Nagromadzony pył lub żywica mogą powodować drgania, pogorszenie prowadzenia taśmy i nierówną linię cięcia.

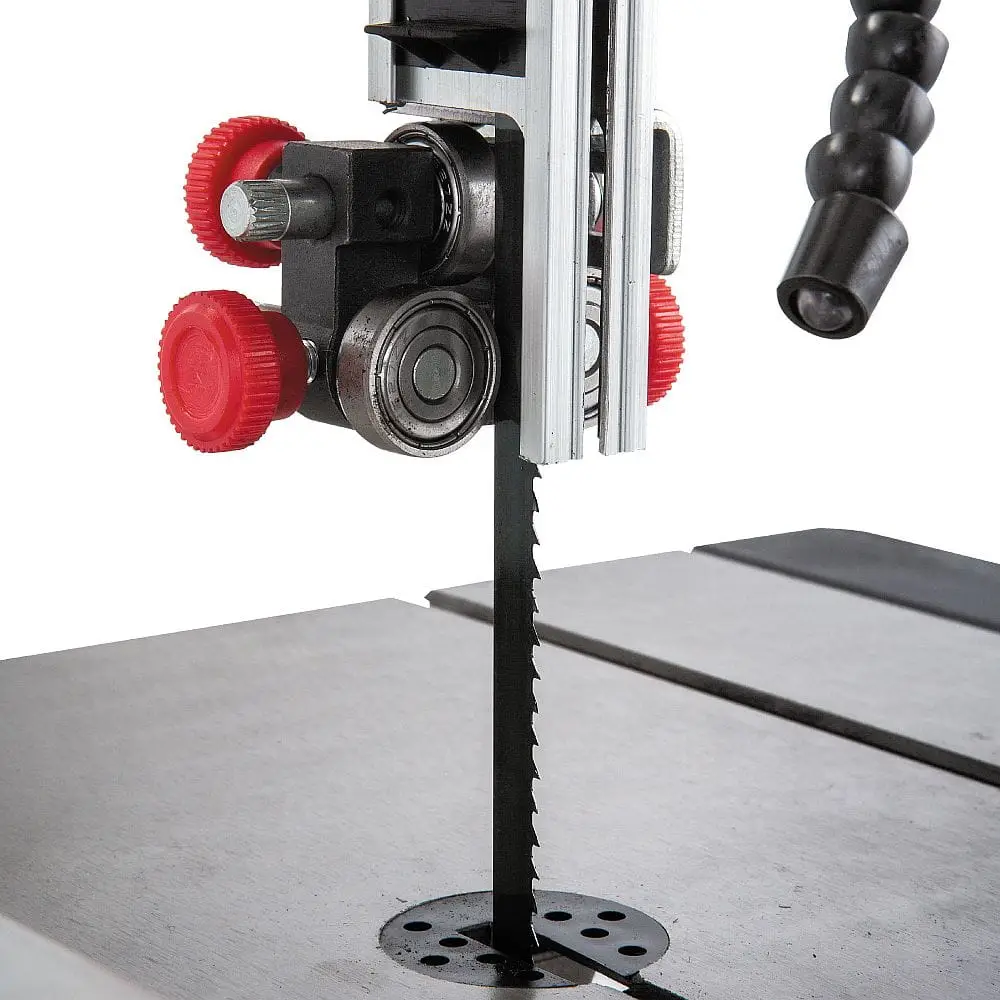

Łożyskowe prowadnice brzeszczotu

Górny i dolny zespół prowadzący wykorzystują łożyska stabilizujące taśmę podczas kontaktu z materiałem.

Prowadnice ograniczają:

• boczne odchylanie brzeszczotu,
• skręcanie taśmy,
• cofanie się brzeszczotu pod wpływem nacisku,
• falowanie podczas cięcia.

Prowadnice należy ustawić blisko taśmy, ale nie powinny stale dociskać jej podczas pracy bez obciążenia. Elementy boczne nie mogą stykać się z zębami, a tylne łożysko oporowe powinno przejmować nacisk dopiero podczas cięcia.

Po każdej zmianie szerokości brzeszczotu należy ponownie sprawdzić ustawienie górnych i dolnych prowadnic.

Regulowana wysokość górnej prowadnicy

Górną prowadnicę brzeszczotu należy opuszczać możliwie blisko powierzchni obrabianego elementu.

Ogranicza to długość niepodpartego odcinka taśmy i poprawia:

• dokładność prowadzenia,
• stabilność cięcia,
• kontrolę nad materiałem,
• bezpieczeństwo operatora.

Praca z prowadnicą ustawioną znacznie wyżej niż wymaga tego grubość materiału zwiększa możliwość bocznego odchylania taśmy.

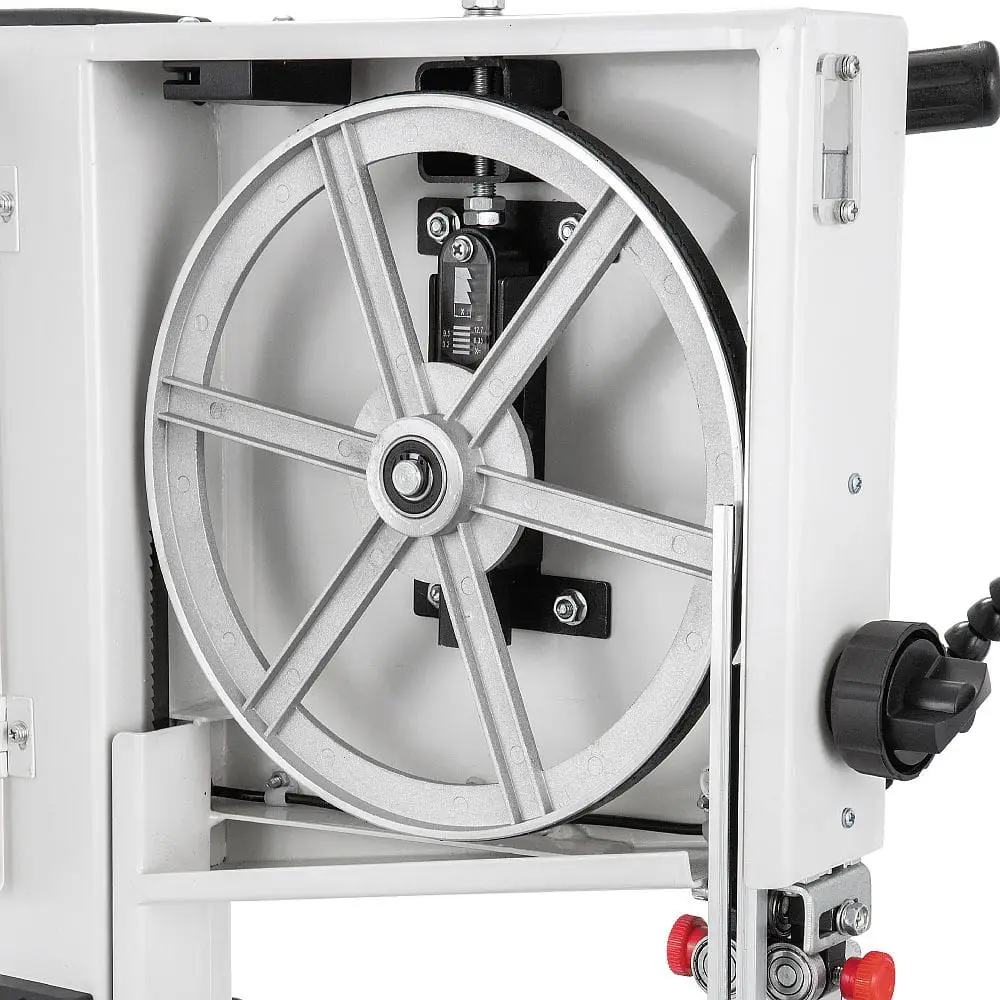

Szybkie zwalnianie napięcia taśmy

Maszyna posiada dźwignię umożliwiającą szybkie zwolnienie i ponowne włączenie napięcia brzeszczotu.

Rozwiązanie ułatwia:

• wymianę taśmy,
• wykonywanie regulacji,
• odciążenie brzeszczotu podczas dłuższego postoju,
• szybkie przygotowanie pilarki do kolejnej pracy.

Dokładne naprężenie ustawia się górnym pokrętłem. Zbyt małe napięcie może powodować falowanie i zsuwanie się taśmy. Nadmierne naprężenie zwiększa obciążenie brzeszczotu, kół i łożysk oraz może doprowadzić do pęknięcia taśmy.

Kontrola toru prowadzenia brzeszczotu

Górna część obudowy została wyposażona w okno umożliwiające kontrolowanie położenia taśmy na kole.

Tor prowadzenia należy regulować wyłącznie przy:

1. wyłączonej maszynie,
2. odłączonym zasilaniu,
3. całkowicie zatrzymanym brzeszczocie,
4. ręcznym obracaniu koła.

Taśma powinna poruszać się możliwie centralnie po powierzchni obu kół.

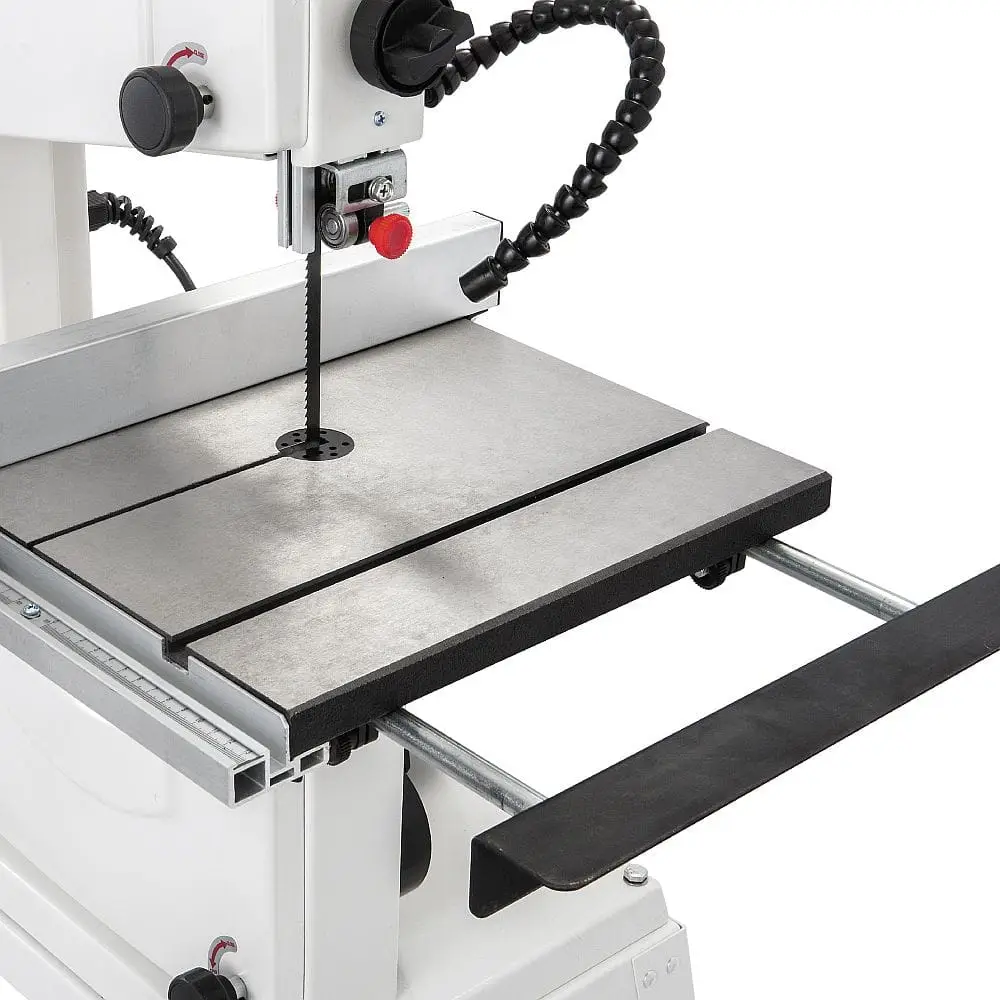

Stół roboczy 335 × 340 mm

Stół pilarki ma wymiary:

335 × 340 mm

Solidny stół zapewnia podparcie podczas obróbki:

• listew,
• desek,
• kantówek,
• formatek,
• elementów dekoracyjnych,
• części prowadzonych według szablonu.

Przy długim lub szerokim materiale należy zastosować dodatkowe podpory. Element nie powinien opadać poza krawędź stołu ani zmieniać położenia podczas przechodzenia przez brzeszczot.

Powierzchnię stołu należy utrzymywać w czystości, aby materiał przesuwał się bez nadmiernego oporu.

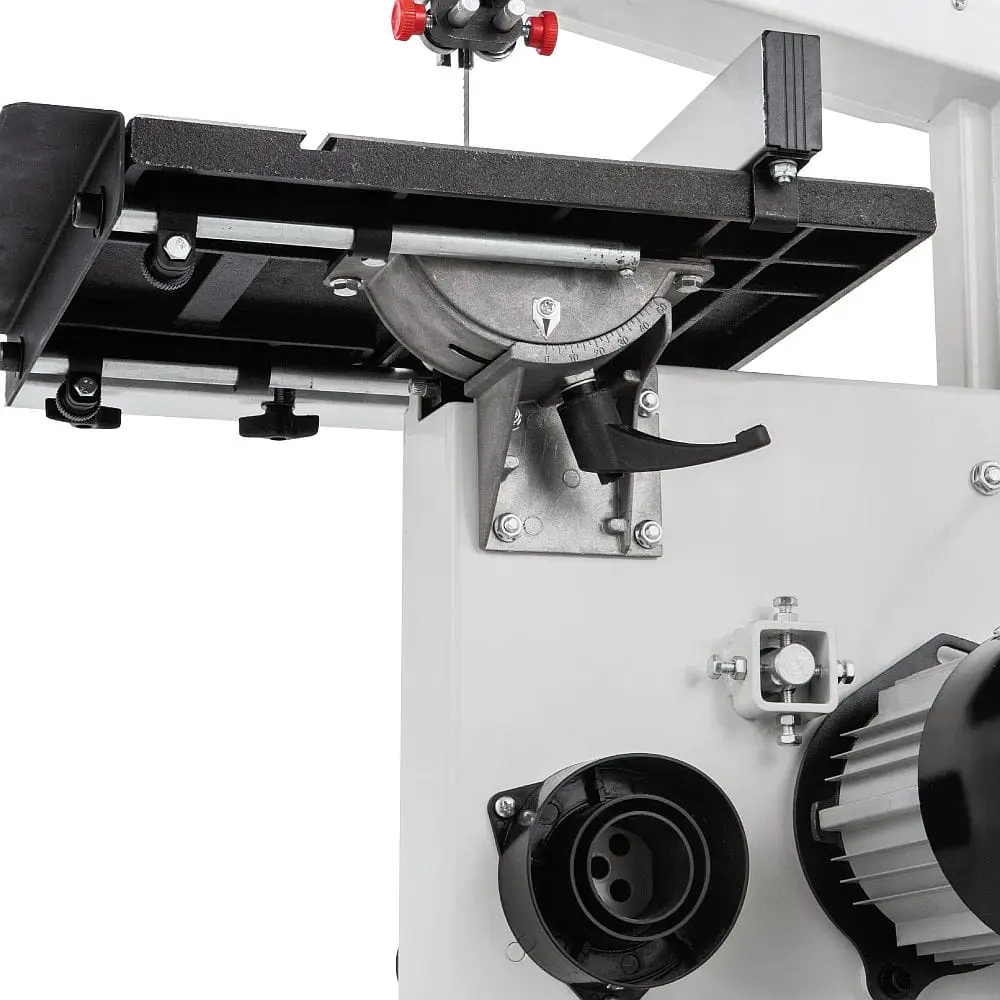

Pochylenie stołu od 0° do 45°

Stół można pochylać w prawo w zakresie:

od 0° do 45°

Regulacja pozwala wykonywać:

• cięcia ukośne,
• fazowanie,
• kliny,
• elementy łączone pod kątem,
• detale dekoracyjne.

Po ustawieniu kąta stół należy dokładnie zablokować. Przy pracach wymagających wysokiej dokładności ustawienie warto dodatkowo sprawdzić kątomierzem.

Podczas pracy z pochylonym stołem przykładnicę należy umieszczać po dolnej stronie materiału, aby ograniczyć ryzyko jego zsunięcia w kierunku taśmy.

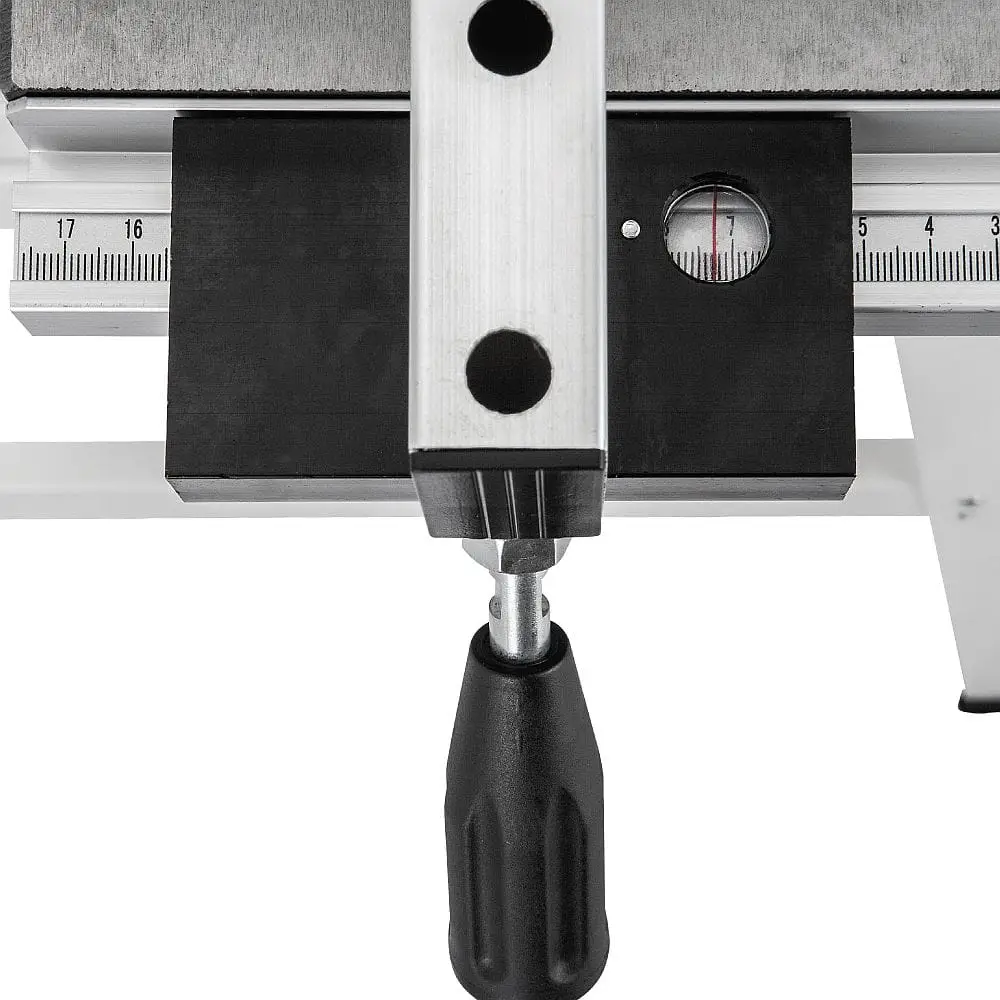

Przykładnica równoległa

Przykładnica równoległa ułatwia wykonywanie prostych i powtarzalnych cięć wzdłużnych.

Może być wykorzystywana podczas:

• rozcinania desek,
• przygotowywania listew,
• wykonywania elementów o jednakowej szerokości,
• prostowania krawędzi,
• przygotowywania powtarzalnych części.

Przed uruchomieniem maszyny należy upewnić się, że przykładnica jest prawidłowo ustawiona i mocno zablokowana.

Podczas wysokiego rozcinania może występować naturalne odchylanie taśmy od idealnie prostego kierunku. Zjawisko zależy m.in. od rodzaju, ostrości i naprężenia brzeszczotu oraz ustawienia prowadnic.

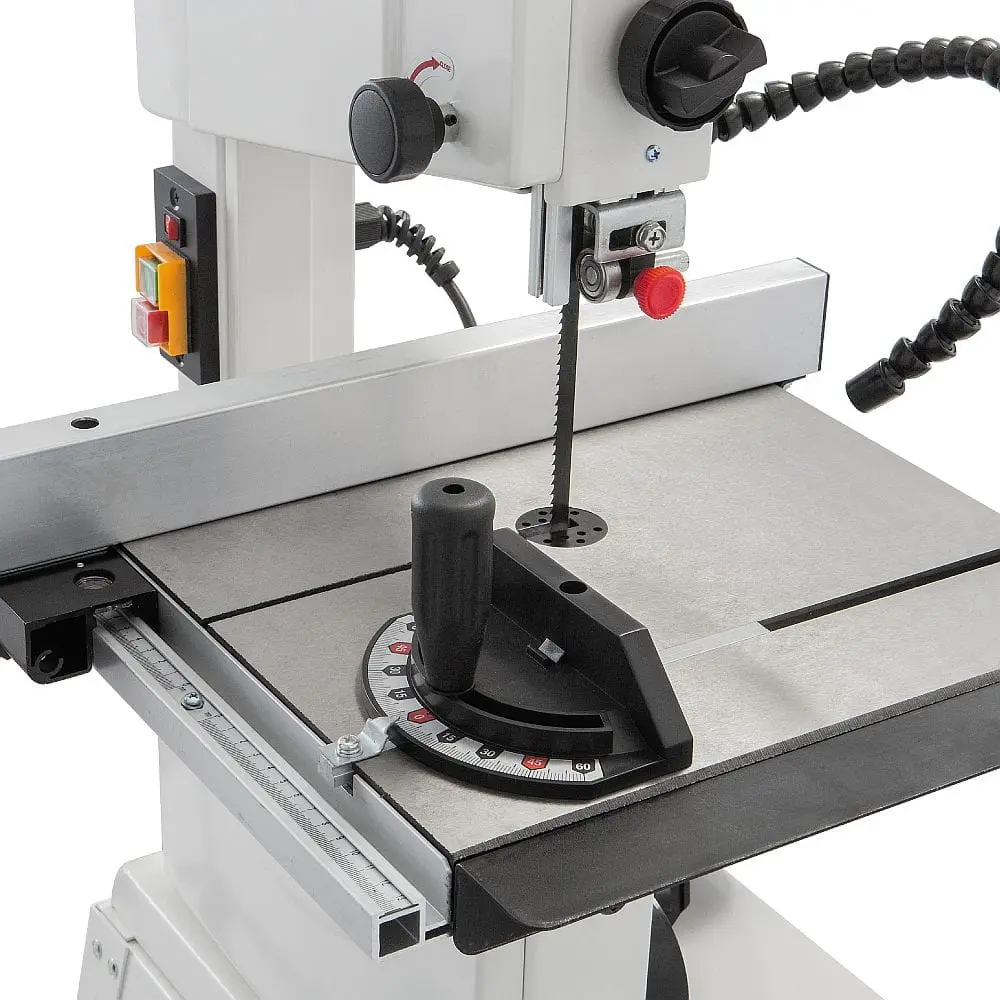

Prowadnica kątowa

Prowadnica kątowa porusza się w rowku stołu i ułatwia wykonywanie:

• cięć poprzecznych,
• cięć ukośnych,
• elementów ramowych,
• krótkich powtarzalnych detali,
• przycinania listew.

Przed rozpoczęciem dokładnej pracy ustawienie prowadnicy warto sprawdzić przy użyciu kątownika lub kątomierza.

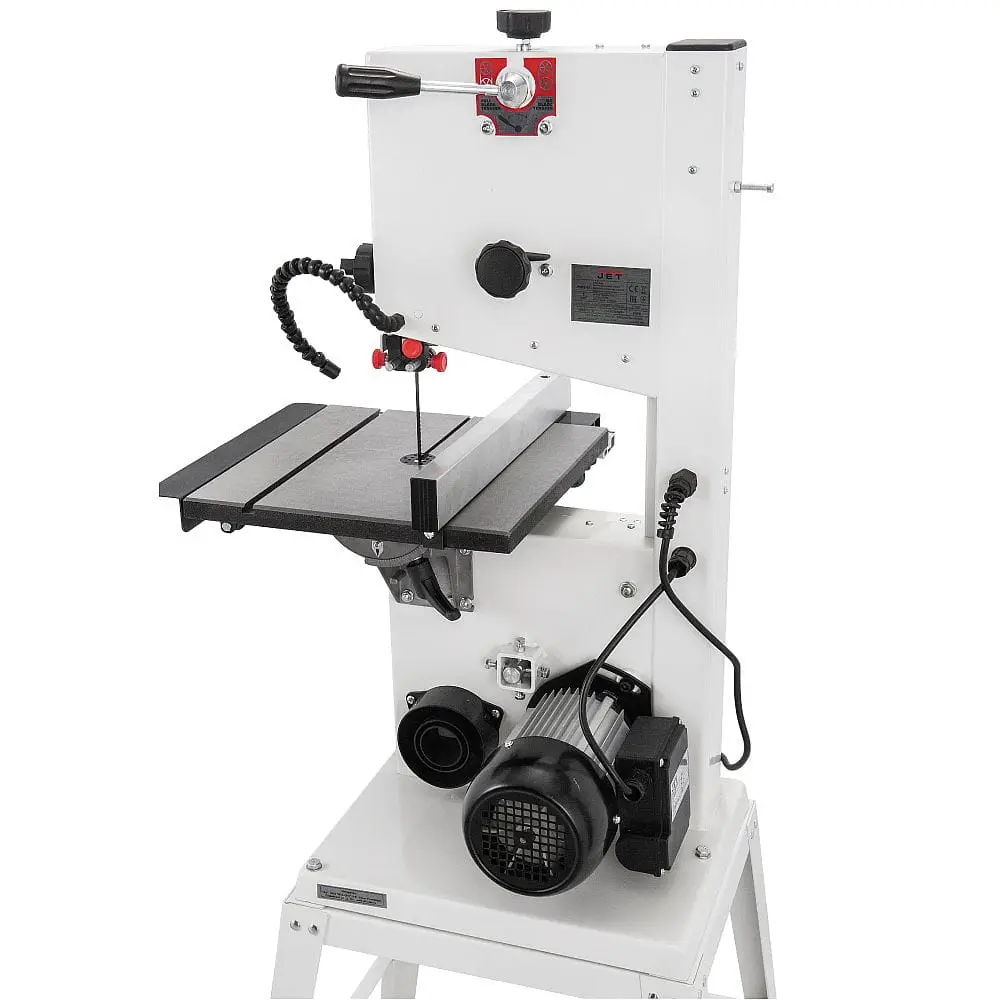

Silnik indukcyjny 600 W

JET JWBS-10-M jest wyposażona w jednofazowy silnik indukcyjny o mocy wejściowej:

600 W w trybie pracy ciągłej S1

Podstawowe parametry elektryczne:

• zasilanie: 230 V / 50 Hz,
• moc wejściowa: 600 W,
• prąd znamionowy: 2,7 A,
• zalecane zabezpieczenie instalacji: 10 A,
• zalecany przewód przedłużający: H07RN-F 3 × 1,5 mm²,
• klasa izolacji: I.

Silnik indukcyjny nie wykorzystuje szczotek węglowych. Jest odpowiedni do typowych prac wykonywanych w niewielkim warsztacie domowym, modelarskim lub stolarskim.

Maszyna nie zastępuje dużej pilarki przemysłowej podczas regularnego rozcinania grubych elementów z twardego drewna. Przy wymagającym materiale należy stosować równomierny posuw i prawidłowo dobraną, ostrą taśmę.

Przyłącze odciągowe Ø100 mm

Z tyłu maszyny znajduje się króciec odciągowy o średnicy:

100 mm

Pilarkę należy podłączyć do odpowiedniego odciągu trocin przy użyciu przewodu o dopasowanej średnicy.

Producent wskazuje dla króćca odciągowego:

• wymaganą prędkość przepływu powietrza: około 20 m/s,
• podciśnienie: około 1250 Pa,
• przepływ objętościowy: około 565 m³/h.

Skuteczne odciąganie:

• ogranicza ilość pyłu w warsztacie,
• zapobiega gromadzeniu trocin wewnątrz obudowy,
• pomaga utrzymać koła i taśmę w czystości,
• poprawia widoczność linii cięcia,
• ułatwia późniejszą konserwację.

Przewód odciągowy i urządzenie odciągowe nie znajdują się w wyposażeniu standardowym.

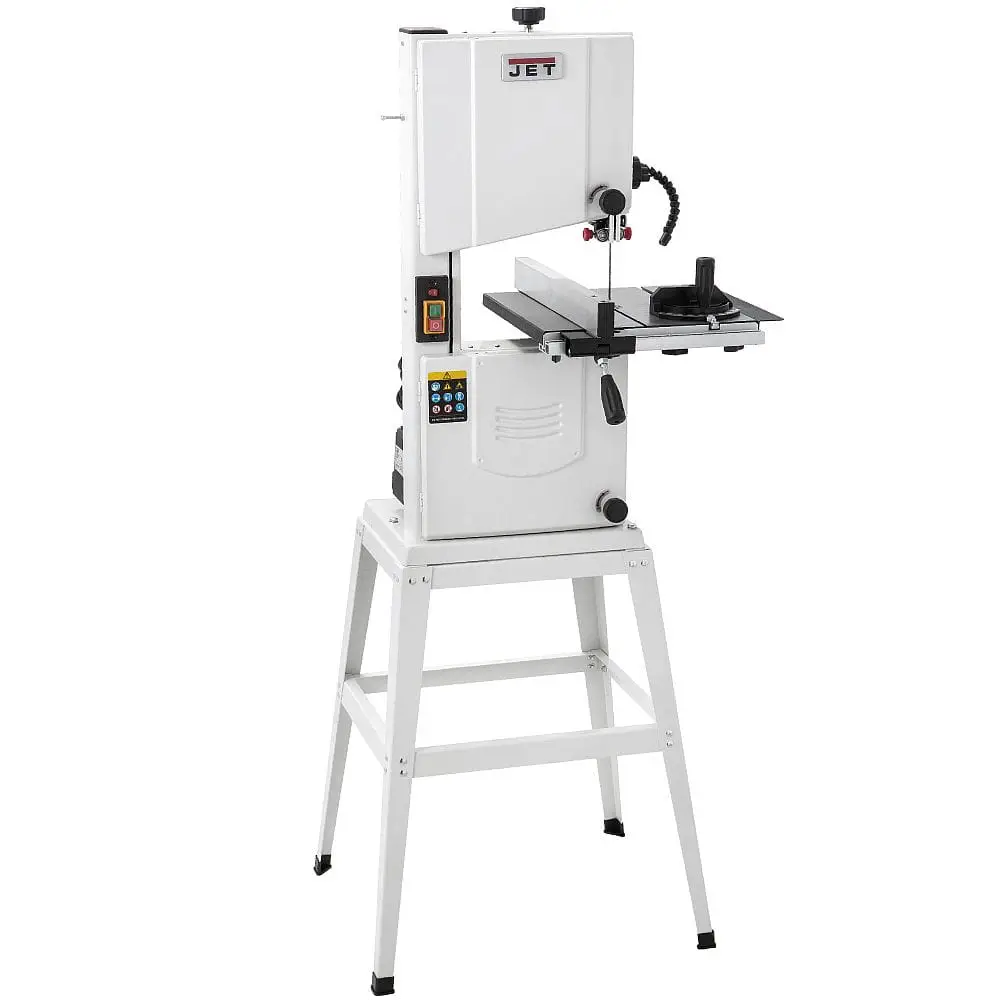

Otwarta podstawa i wysokość robocza 1055 mm

Pilarka jest dostarczana z otwartą metalową podstawą. Po zamontowaniu wysokość stołu roboczego wynosi około:

1055 mm

Podstawa zapewnia stabilne ustawienie maszyny i eliminuje konieczność przygotowywania osobnego blatu warsztatowego.

Pilarkę należy ustawić na równym, twardym podłożu. Konstrukcja posiada otwory umożliwiające dodatkowe przykręcenie jej do podstawy lub stabilnego stanowiska.

Wymiary kompletnej maszyny wynoszą:

762 × 496 × 1511 mm

Masa z podstawą wynosi około:

40 kg

Najważniejsze zalety JET JWBS-10-M

• maksymalna wysokość cięcia 100 mm,
• szerokość robocza do 245 mm,
• taśma tnąca o długości 1712 mm,
• możliwość stosowania taśm o szerokości od 3 do 13 mm,
• dopuszczalna grubość taśmy od 0,3 do 0,5 mm,
• prędkość taśmy 870 m/min,
• koła taśmy o średnicy 255 mm,
• stabilne prowadnice oparte na łożyskach kulkowych,
• górne i dolne prowadzenie brzeszczotu,
• szybka dźwignia zwalniania napięcia taśmy,
• okno kontroli toru brzeszczotu,
• stół roboczy 335 × 340 mm,
• możliwość pochylenia stołu od 0° do 45°,
• przykładnica równoległa,
• prowadnica kątowa,
• zintegrowane oświetlenie strefy pracy,
• silnik indukcyjny 600 W,
• zasilanie jednofazowe 230 V,
• króciec odciągowy Ø100 mm,
• otwarta podstawa w zestawie,
• wysokość robocza około 1055 mm,
• stabilna konstrukcja o masie około 40 kg.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka taśmowa JET JWBS-10-M,
• otwarta metalowa podstawa,
• stół roboczy,
• przykładnica równoległa,
• szyny mocujące przykładnicy,
• prowadnica kątowa,
• taśma tnąca o szerokości 10 mm,
• popychacz,
• elementy i narzędzia montażowe,
• instrukcja obsługi,
• wykaz części zamiennych.

Przewód odciągowy, odciąg trocin oraz dodatkowe brzeszczoty nie należą do wyposażenia standardowego.

Wyposażenie opcjonalne

Do pilarki można dobrać m.in.:

• taśmę 1712 × 6 × 0,36 mm, 10 zębów na cal – kod 10000111,
• taśmę 1712 × 10 × 0,36 mm, 6 zębów na cal – kod 10000112,
• taśmę 1712 × 13 × 0,36 mm, 4 zęby na cal – kod 10000113,
• przewód odciągowy Ø100 mm,
• odpowiedni odciąg trocin,
• podpory rolkowe do dłuższych elementów,
• dodatkowe popychacze,
• szablony do bezpiecznego prowadzenia małych części.

Dane techniczne

Producent: JET

Model: JWBS-10-M

Rodzaj maszyny: pionowa pilarka taśmowa do drewna

Przeznaczenie: drewno, materiały drewnopochodne i odpowiednie twarde tworzywa sztuczne

Zasilanie: 230 V / 50 Hz

Moc wejściowa silnika: 600 W / S1

Prąd znamionowy: 2,7 A

Zalecane zabezpieczenie: 10 A

Zalecany przewód: H07RN-F 3 × 1,5 mm²

Klasa izolacji: I

Maksymalna wysokość cięcia: 100 mm

Maksymalna szerokość cięcia: 245 mm

Średnica kół taśmy: 255 mm

Długość brzeszczotu: 1712 mm

Zakres szerokości brzeszczotu: 3–13 mm

Dopuszczalna grubość brzeszczotu: 0,3–0,5 mm

Szerokość brzeszczotu w zestawie: 10 mm

Prędkość taśmy: 870 m/min

Wymiary stołu: 335 × 340 mm

Zakres pochylenia stołu: od 0° do 45°

Wysokość robocza z podstawą: 1055 mm

Rodzaj prowadzenia taśmy: prowadnice z łożyskami kulkowymi

Średnica króćca odciągowego: 100 mm

Zalecana prędkość powietrza w króćcu: 20 m/s

Wymagane podciśnienie: około 1250 Pa

Zalecany przepływ odciągu: około 565 m³/h

Poziom ciśnienia akustycznego bez obciążenia: 72,6 dB(A)

Poziom ciśnienia akustycznego podczas pracy: 83,4 dB(A)

Wymiary bez podstawy: 686 × 457 × 838 mm

Masa bez podstawy: 34 kg

Wymiary z podstawą: 762 × 496 × 1511 mm

Masa z podstawą: 40 kg

EAN: 7612375512946

Wskazówki dotyczące użytkowania

Przed rozpoczęciem pracy należy:

• sprawdzić stan taśmy tnącej,
• upewnić się, że zęby są skierowane w dół, w stronę stołu,
• dobrać szerokość i uzębienie brzeszczotu do rodzaju cięcia,
• prawidłowo naprężyć taśmę,
• sprawdzić jej położenie na kołach,
• ustawić górne i dolne prowadnice,
• opuścić górną prowadnicę blisko materiału,
• zablokować stół i przykładnicę,
• podłączyć odciąg trocin,
• upewnić się, że w drewnie nie znajdują się gwoździe ani wkręty.

Do wysokiego cięcia prostego należy stosować szerszą taśmę z grubszym uzębieniem. Do wycinania łuków lepszy będzie węższy brzeszczot.

Po włączeniu maszyny należy poczekać, aż taśma osiągnie pełną prędkość. Materiał powinien być prowadzony płynnym ruchem, bez gwałtownego dociskania do brzeszczotu.

Nie należy wycofywać materiału z długiego lub zakrzywionego rzazu przy pracującej taśmie. Może to doprowadzić do zsunięcia lub uszkodzenia brzeszczotu.

Bezpieczne użytkowanie

Podczas pracy należy:

• stosować okulary ochronne,
• używać ochronników słuchu,
• stosować ochronę dróg oddechowych,
• utrzymywać dłonie poza linią cięcia,
• korzystać z popychacza przy wąskich elementach,
• podpierać długi i szeroki materiał,
• zabezpieczać elementy okrągłe przed obracaniem,
• utrzymywać górną prowadnicę blisko materiału,
• zaczekać na całkowite zatrzymanie taśmy przed odejściem od maszyny,
• odłączać zasilanie przed regulacją i konserwacją.

Nie wolno:

• przecinać metalu,
• pracować bez zamkniętych osłon,
• używać pękniętej lub pozbawionej zębów taśmy,
• regulować prowadnic przy pracującym silniku,
• usuwać trocin podczas ruchu brzeszczotu,
• pracować w rękawicach,
• trzymać małego materiału bez odpowiedniego popychacza lub szablonu,
• pozostawiać uruchomionej maszyny bez nadzoru.

Rękawice można stosować podczas zakładania i zdejmowania taśmy, ale nie podczas prowadzenia materiału przez pilarkę.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą brzeszczotu należy:

1. wyłączyć maszynę,
2. odłączyć wtyczkę od zasilania,
3. poczekać na całkowite zatrzymanie taśmy,
4. zabezpieczyć pilarkę przed przypadkowym uruchomieniem.

Regularnie należy:

• usuwać pył i trociny z wnętrza obudowy,
• czyścić koła oraz ich opaski,
• kontrolować stan i naprężenie taśmy,
• sprawdzać ustawienie prowadnic,
• kontrolować tor brzeszczotu,
• oczyszczać króciec odciągowy,
• utrzymywać otwory wentylacyjne silnika w czystości,
• kontrolować stan wkładki stołu,
• sprawdzać przewód zasilający,
• kontrolować zamocowanie stołu i podstawy.

Do czyszczenia maszyny należy stosować szczotkę lub odpowiedni odciąg. Producent nie zaleca używania wody ani innych płynów do czyszczenia wnętrza urządzenia.

FAQ – najczęściej zadawane pytania

Jaka jest maksymalna wysokość cięcia?

Maksymalna wysokość cięcia wynosi 100 mm.

Jaka jest maksymalna szerokość cięcia?

Odległość pomiędzy taśmą a korpusem maszyny wynosi 245 mm.

Jakiej długości taśmę należy stosować?

Pilarka współpracuje z brzeszczotami o długości 1712 mm.

Jaka może być szerokość taśmy?

Od 3 do 13 mm.

Jaka jest dopuszczalna grubość taśmy?

Od 0,3 do 0,5 mm.

Jaka taśma znajduje się w zestawie?

W wyposażeniu standardowym znajduje się taśma o szerokości 10 mm.

Czy taśma 1575 mm pasuje do JWBS-10-M?

Nie. Oficjalna dokumentacja tego wariantu wskazuje długość 1712 mm. Taśmy 1575 mm są przeznaczone m.in. do innych, mniejszych modeli.

Jaka jest prędkość brzeszczotu?

870 m/min.

Czy pilarka ma regulację prędkości?

Nie. Maszyna pracuje z jedną prędkością taśmy.

Jaką moc ma silnik?

Moc wejściowa silnika wynosi 600 W w trybie pracy ciągłej S1.

Czy pilarka wymaga zasilania 400 V?

Nie. Model JWBS-10-M jest zasilany jednofazowym napięciem 230 V.

Czy silnik ma szczotki węglowe?

Nie. Pilarka wykorzystuje silnik indukcyjny.

Jak duży jest stół roboczy?

Stół ma wymiary 335 × 340 mm.

Czy stół można pochylać?

Tak. Zakres pochylenia wynosi od 0° do 45°.

Czy przykładnica równoległa znajduje się w zestawie?

Tak. Przykładnica oraz jej szyny mocujące należą do wyposażenia standardowego.

Czy prowadnica kątowa znajduje się w zestawie?

Tak.

Czy maszyna ma oświetlenie?

Tak. Pilarka została wyposażona w lampę oświetlającą strefę cięcia.

Czy można podłączyć odciąg trocin?

Tak. Króciec odciągowy ma średnicę 100 mm.

Czy pilarka nadaje się do wycinania łuków?

Tak. Do wycinania mniejszych promieni należy zastosować odpowiednio wąską taśmę.

Czy można rozcinać deski wzdłużnie?

Tak. Do cięcia wzdłużnego i wysokiego rozcinania najlepiej stosować taśmę 10 lub 13 mm z odpowiednio grubym uzębieniem.

Czy pilarka nadaje się do metalu?

Nie. Jest przeznaczona do drewna, materiałów drewnopochodnych i odpowiednich twardych tworzyw sztucznych.

Czy podstawa znajduje się w zestawie?

Tak. Maszyna jest dostarczana z otwartą metalową podstawą.

Jaka jest wysokość robocza?

Po zamontowaniu podstawy wysokość stołu wynosi około 1055 mm.

Ile waży pilarka?

Kompletna maszyna z podstawą waży około 40 kg.

Jakie są wymiary maszyny?

Wymiary z zamontowaną podstawą wynoszą 762 × 496 × 1511 mm.

Jaki jest numer EAN?

7612375512946.
