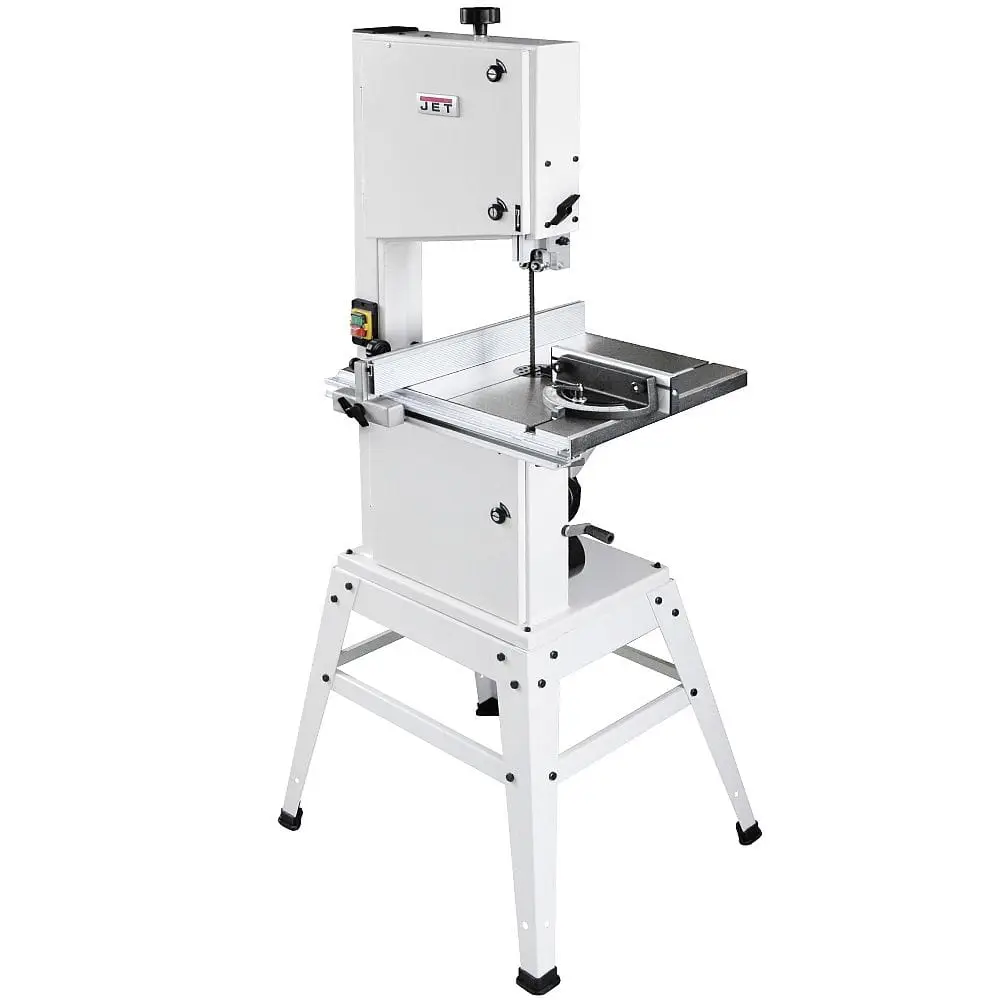

Pilarka taśmowa do warsztatu stolarskiego

JET JBS-12M jest przeznaczona do mniej i średnio wymagających prac wykonywanych w warsztatach stolarskich, pracowniach rzemieślniczych oraz rozbudowanych warsztatach hobbystycznych. Łączy kompaktowe wymiary z możliwościami pozwalającymi obrabiać deski, kantówki, listwy, elementy płytowe i detale o nieregularnych kształtach.

Wąska taśma tnąca umożliwia wycinanie łuków, zaokrągleń i konturów trudnych do wykonania na pilarce tarczowej. Po zamontowaniu szerszej taśmy i ustawieniu przykładnicy maszyna może być również wykorzystywana do prostych cięć wzdłużnych oraz rozcinania wyższych elementów.

Przeznaczenie i zastosowanie

JET JBS-12M może być wykorzystywana do:

– cięcia prostego i wzdłużnego drewna,

– wycinania łuków i nieregularnych kształtów,

– rozcinania desek i kantówek,

– przygotowywania listew i elementów konstrukcyjnych,

– wykonywania cięć skośnych,

– obróbki elementów meblowych i dekoracyjnych,

– wycinania szablonów, modeli i części zabawek,

– cięcia sklejki, płyt stolarskich i materiałów drewnopochodnych,

– obróbki odpowiednich twardych tworzyw sztucznych.

Maszyna nie jest przeznaczona do cięcia metalu. Obrabiany element musi mieć kształt i wymiary pozwalające na jego stabilne podparcie oraz bezpieczne prowadzenie.

Jak działa pilarka taśmowa?

Taśma tnąca tworzy zamkniętą pętlę i porusza się po dwóch kołach znajdujących się wewnątrz obudowy. W strefie roboczej przechodzi pionowo przez szczelinę w stole, a jej zęby przemieszczają się w dół, dociskając materiał do powierzchni blatu.

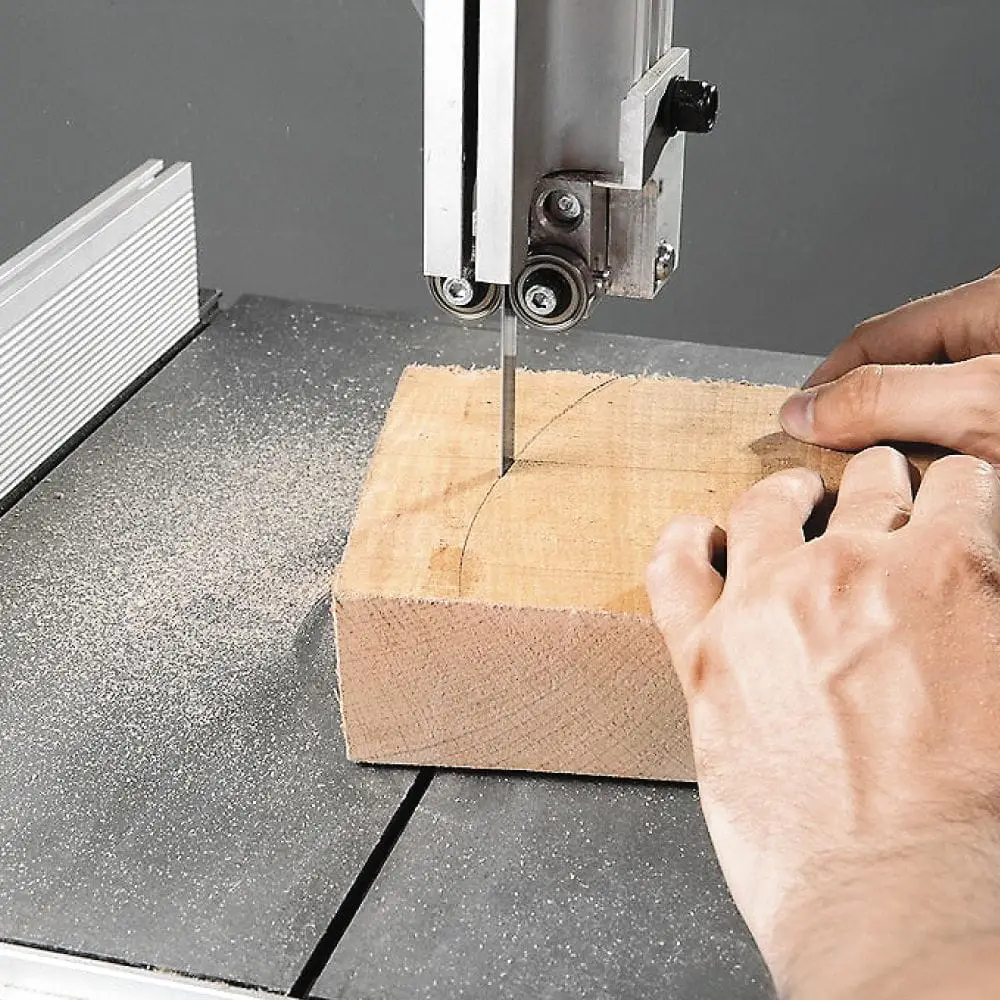

Operator prowadzi obrabiany element ręcznie albo z wykorzystaniem przykładnicy. Kierunek cięcia krzywoliniowego zmienia się przez obracanie materiału, natomiast przy cięciu prostym element przesuwa się wzdłuż prowadnicy.

Prawidłowe ustawienie naprężenia, toru taśmy oraz prowadnic łożyskowych ma bezpośredni wpływ na dokładność, jakość krawędzi i trwałość narzędzia.

Maksymalna wysokość cięcia 180 mm

Prześwit pomiędzy stołem a górną prowadnicą pozwala przecinać materiał o wysokości do 180 mm. Umożliwia to obróbkę grubszych desek, kantówek i elementów przeznaczonych do dalszego wyrównywania lub szlifowania.

Maksymalna wysokość nie oznacza, że każdy materiał o grubości 180 mm powinien być cięty z jednakową prędkością. Przy twardym drewnie i pełnej wysokości należy zastosować odpowiednio szeroką taśmę z mniejszą liczbą zębów oraz ograniczyć tempo posuwu.

Szerokość cięcia do 305 mm

Odległość pomiędzy taśmą a pionową ramą maszyny wynosi 305 mm. Parametr określa maksymalną szerokość elementu, który można prowadzić po prawej stronie taśmy.

Prześwit 305 mm jest przydatny podczas wycinania większych łuków, obróbki paneli i prowadzenia szerszych elementów. Przed rozpoczęciem cięcia należy uwzględnić również przestrzeń potrzebną do obracania materiału.

Dwie prędkości taśmy

Pilarka oferuje dwie prędkości liniowe:

370 m/min – do twardszego drewna oraz wybranych twardych tworzyw sztucznych,

800 m/min – do typowego cięcia drewna miękkiego, sklejki i materiałów drewnopochodnych.

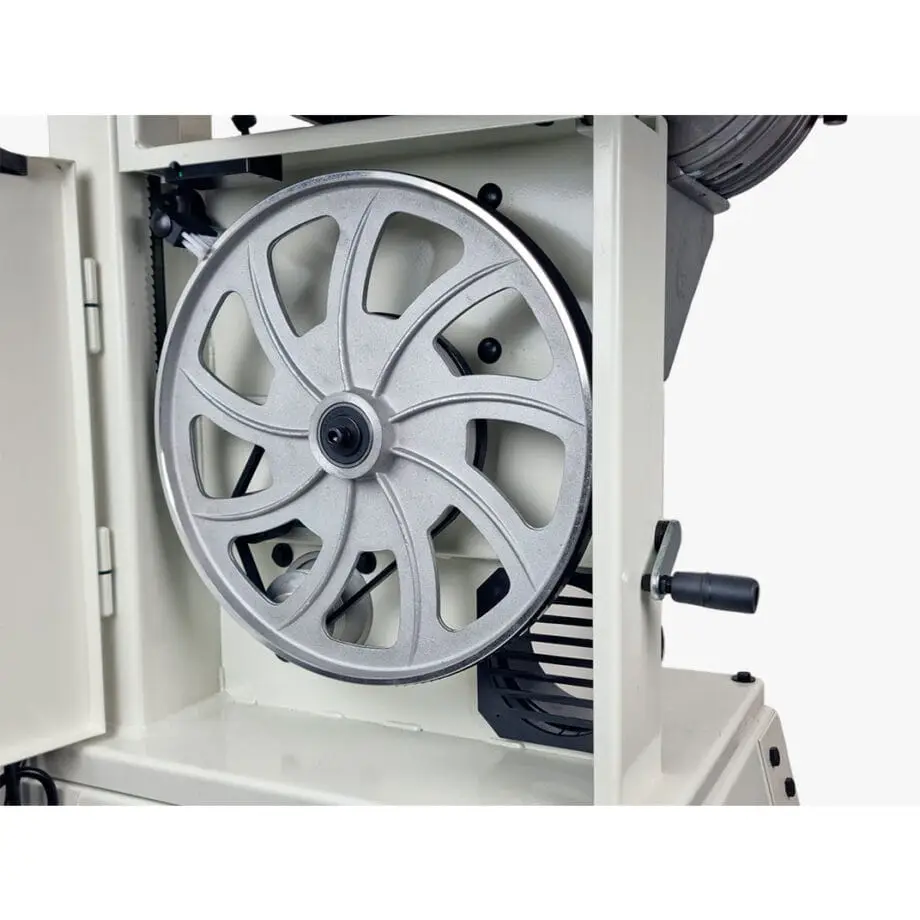

Zmiana prędkości odbywa się przez przełożenie paska napędowego na odpowiednią parę kół pasowych. Operację należy wykonywać po wyłączeniu maszyny i odłączeniu jej od zasilania.

Niższa prędkość pozwala zachować większą kontrolę w twardym materiale. Wyższa zapewnia szybsze cięcie typowych elementów drewnianych.

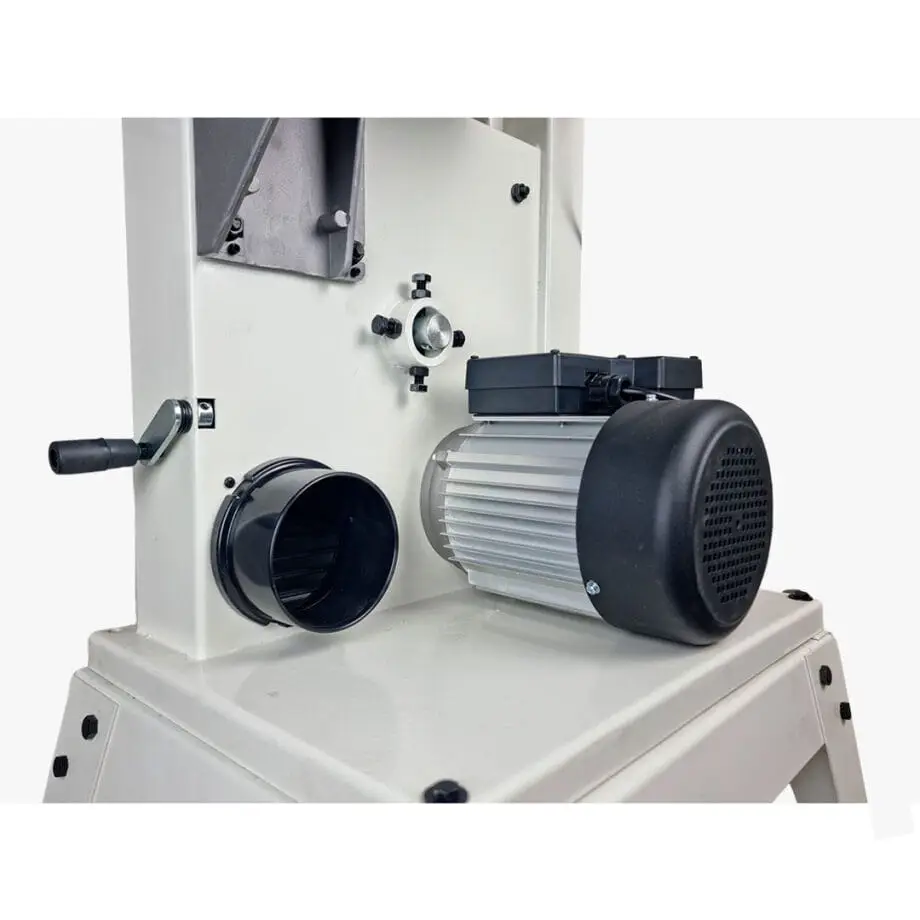

Silnik indukcyjny 230 V

JET JBS-12M jest wyposażona w chłodzony powietrzem silnik indukcyjny. Moc pobierana wynosi 800 W, a moc oddawana około 500 W.

Silnik nie wykorzystuje szczotek węglowych, dzięki czemu wymaga mniej bieżącej obsługi niż jednostki komutatorowe. Zasilanie 230 V pozwala podłączyć maszynę do jednofazowej instalacji warsztatowej wyposażonej w sprawny przewód ochronny.

Zalecane zabezpieczenie obwodu wynosi 10 A. W przypadku używania przedłużacza powinien to być całkowicie rozwinięty przewód o odpowiednim przekroju, przeznaczony do obciążeń warsztatowych.

Taśmy tnące o długości 2240 mm

Maszyna współpracuje z taśmami o długości 2240 mm. Zalecany zakres szerokości wynosi od 6 do 15 mm.

Węższe taśmy są przeznaczone do małych promieni i skomplikowanych konturów. Szersze narzędzia zapewniają większą stabilność podczas cięć prostych oraz rozcinania grubszego materiału.

Praktyczny dobór szerokości:

– 6 mm – małe promienie i wycinanie krzywoliniowe,

– 8–10 mm – cięcia uniwersalne i łagodne łuki,

– 13–15 mm – cięcia proste, wzdłużne i grubszy materiał.

Liczbę zębów należy dopasować do wysokości cięcia. Zbyt drobne uzębienie w grubym materiale utrudnia usuwanie trocin, natomiast zbyt duże zęby w cienkim materiale mogą powodować szarpanie krawędzi.

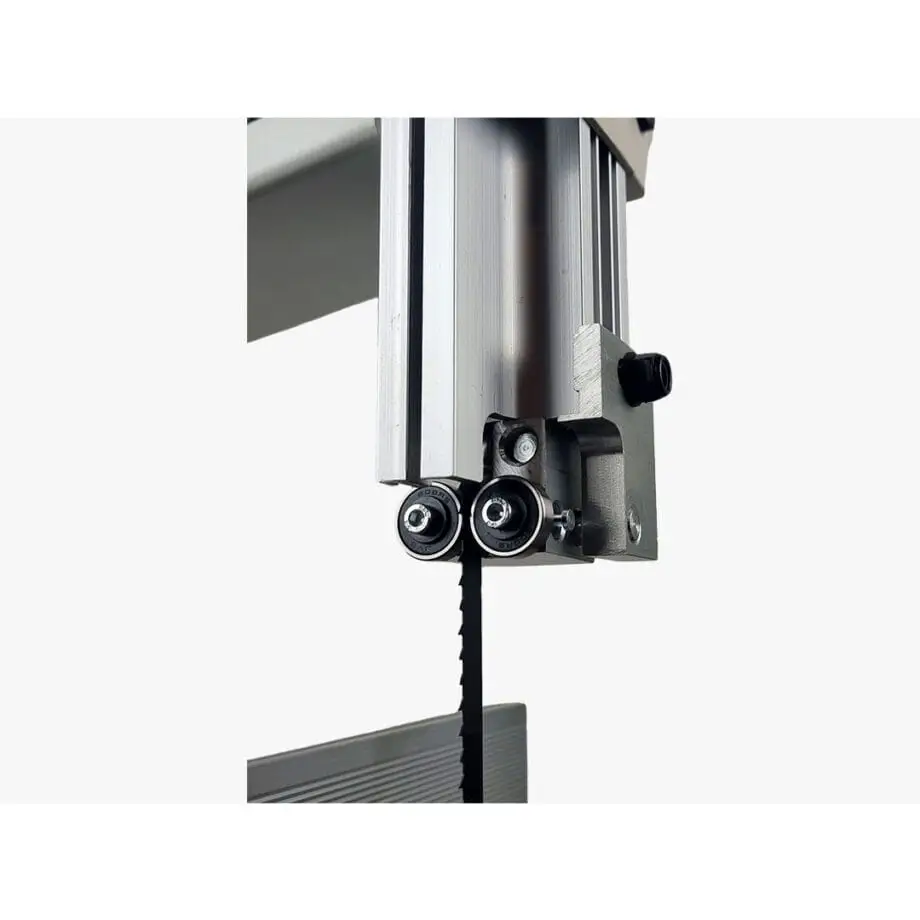

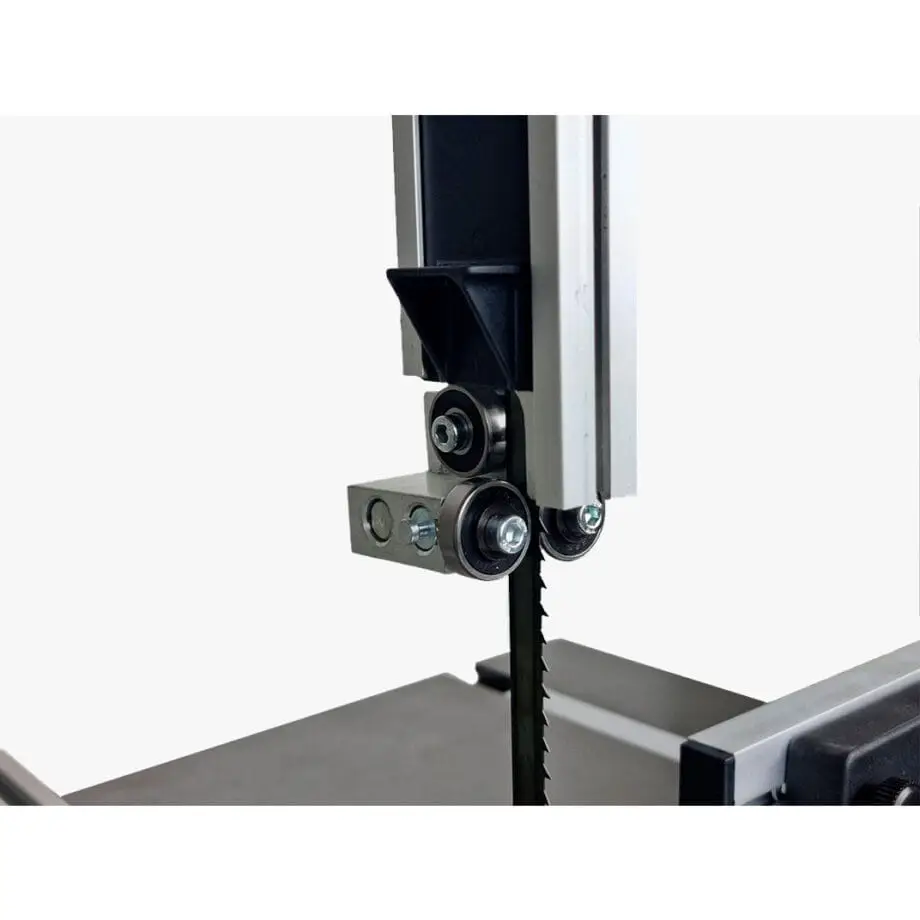

Łożyskowe prowadzenie taśmy

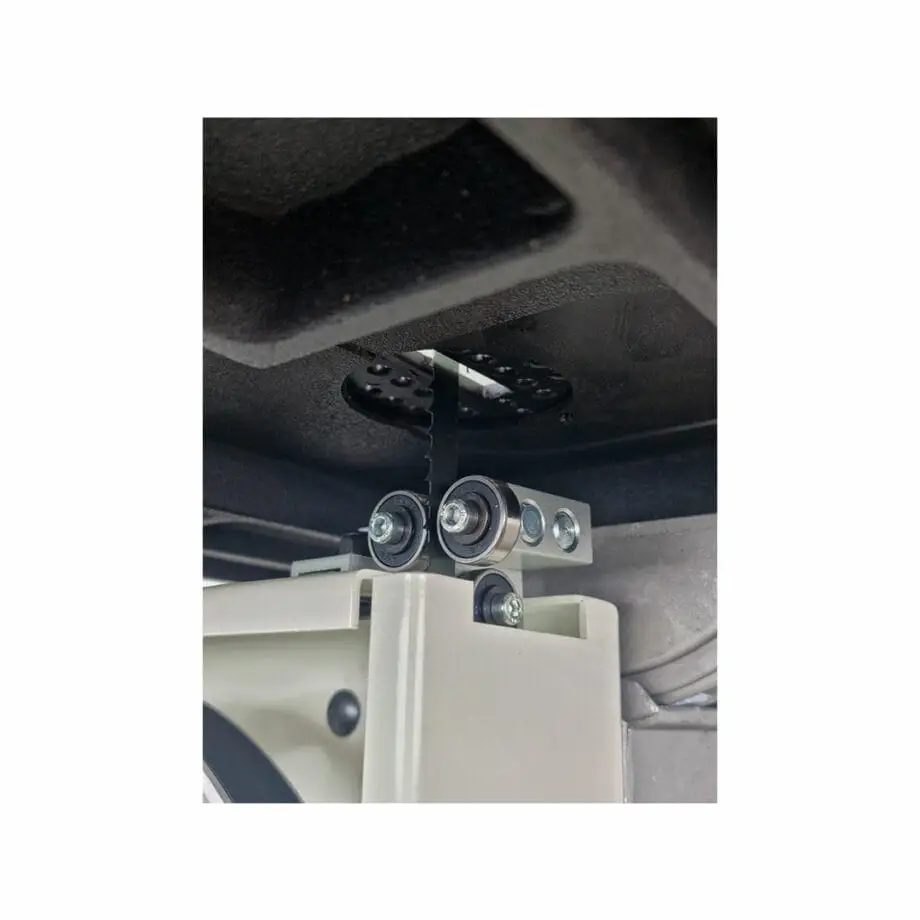

Taśma jest stabilizowana przez prowadnice znajdujące się nad i pod stołem. Boczne łożyska ograniczają odchylanie narzędzia podczas cięcia, natomiast tylne łożysko przejmuje nacisk powstający przy posuwie materiału.

Prowadnice należy ustawiać odpowiednio do szerokości zamontowanej taśmy. Zęby nie powinny przechodzić pomiędzy bocznymi łożyskami, ponieważ mogłoby to uszkodzić ich rozwarcie.

Górny zespół prowadzący powinien być opuszczony możliwie blisko materiału. Ogranicza to długość niepodpartego fragmentu taśmy i poprawia dokładność cięcia.

Regulacja naprężenia i toru taśmy

Naprężenie jest ustawiane pokrętłem i kontrolowane za pomocą skali dopasowanej do szerokości taśmy. Zbyt małe napięcie może powodować falowanie cięcia i zsuwanie się narzędzia. Nadmierne napięcie przyspiesza zużycie taśmy, łożysk i kół.

Regulacja toru pozwala ustawić taśmę centralnie na gumowych powierzchniach kół. Kontrolę wykonuje się po odłączeniu zasilania, obracając koło ręcznie.

Podczas dłuższej przerwy w użytkowaniu warto zmniejszyć naprężenie taśmy. Ogranicza to trwałe obciążenie narzędzia i elementów maszyny.

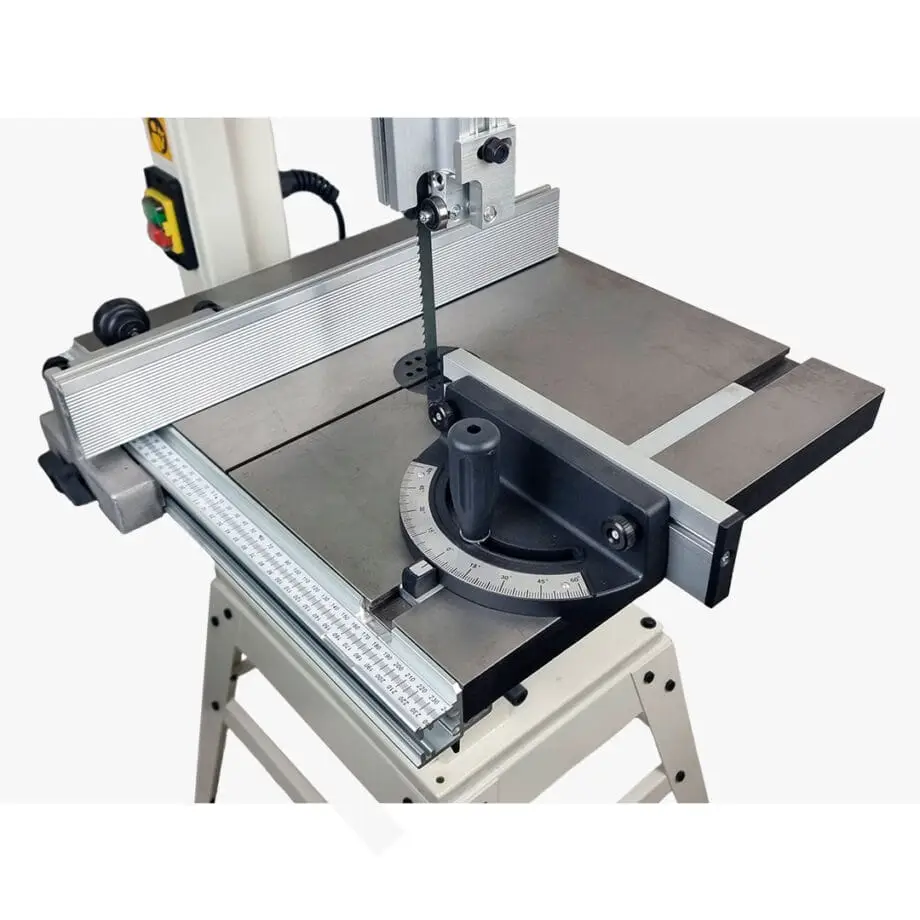

Żeliwny stół 400 × 480 mm

Duży żeliwny stół zapewnia stabilne podparcie materiału i pomaga tłumić drgania powstające podczas pracy. Wymiary 400 × 480 mm umożliwiają wygodne prowadzenie typowych elementów stolarskich.

W blacie znajduje się rowek przeznaczony do przykładnicy kątowej. Wymienna wkładka wokół taśmy zmniejsza wolną przestrzeń w strefie cięcia i powinna być ustawiona równo z powierzchnią stołu.

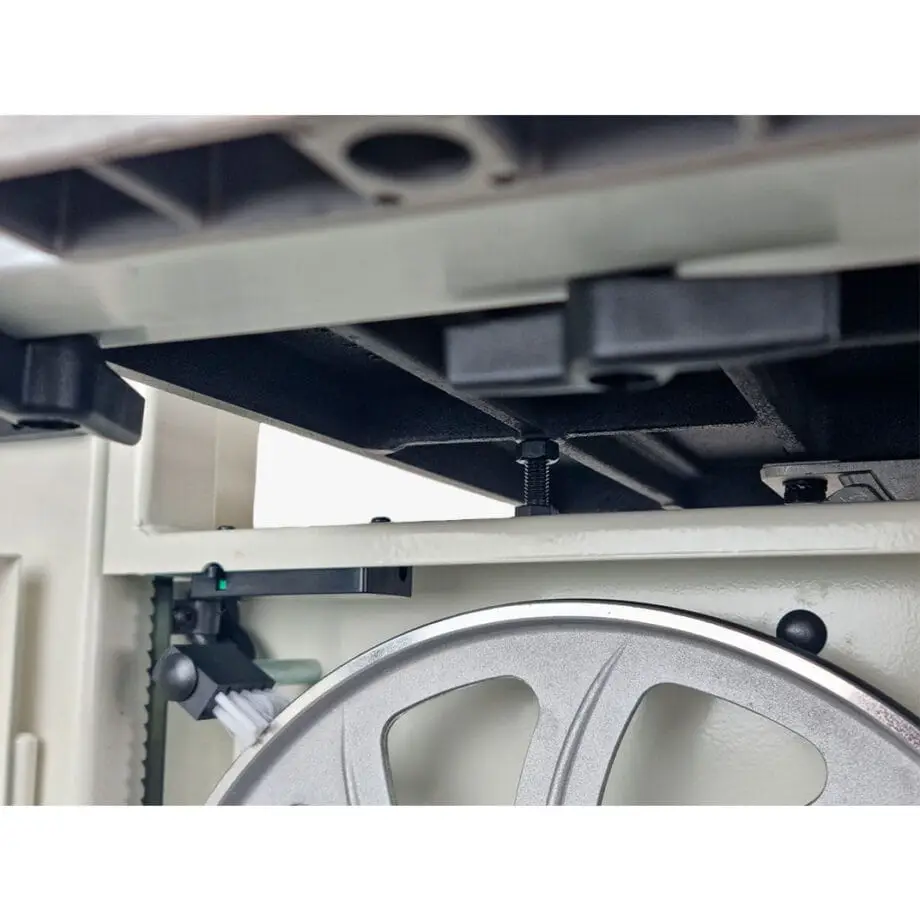

Pochylenie stołu do 45°

Stół można pochylić w zakresie od 0° do 45°, co pozwala wykonywać cięcia skośne oraz przygotowywać elementy z krawędzią ustawioną pod wybranym kątem.

Po ustawieniu należy dokładnie zablokować stół. Przy pracach wymagających wysokiej dokładności warto sprawdzić jego położenie kątownikiem lub cyfrowym miernikiem i wykonać cięcie próbne.

Podczas pracy z pochylonym stołem przykładnicę wzdłużną należy umieścić po niższej stronie, aby materiał miał stabilne podparcie.

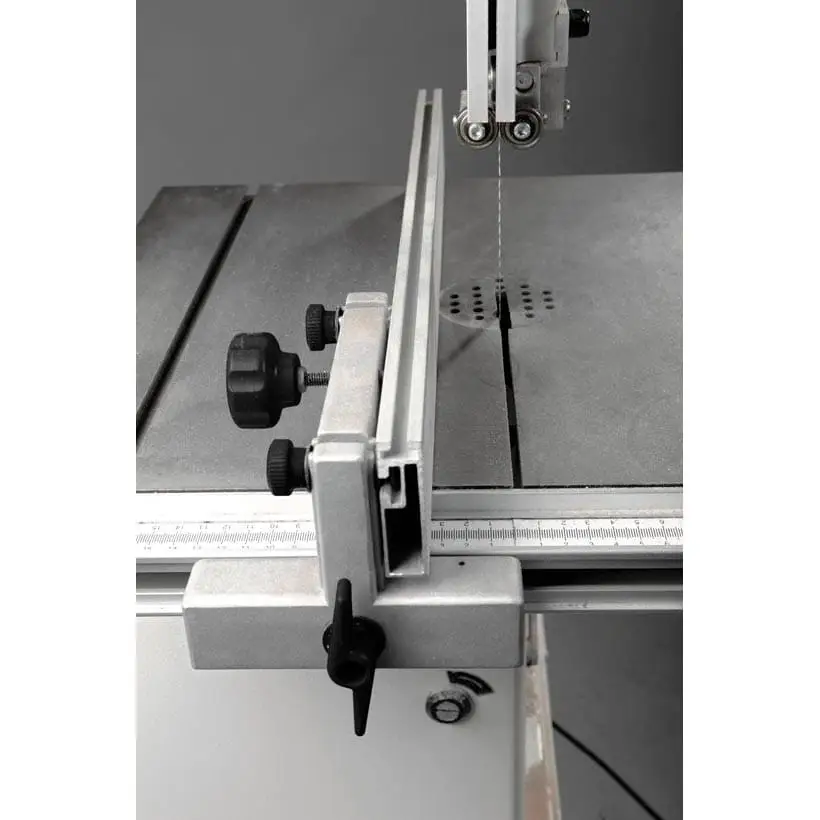

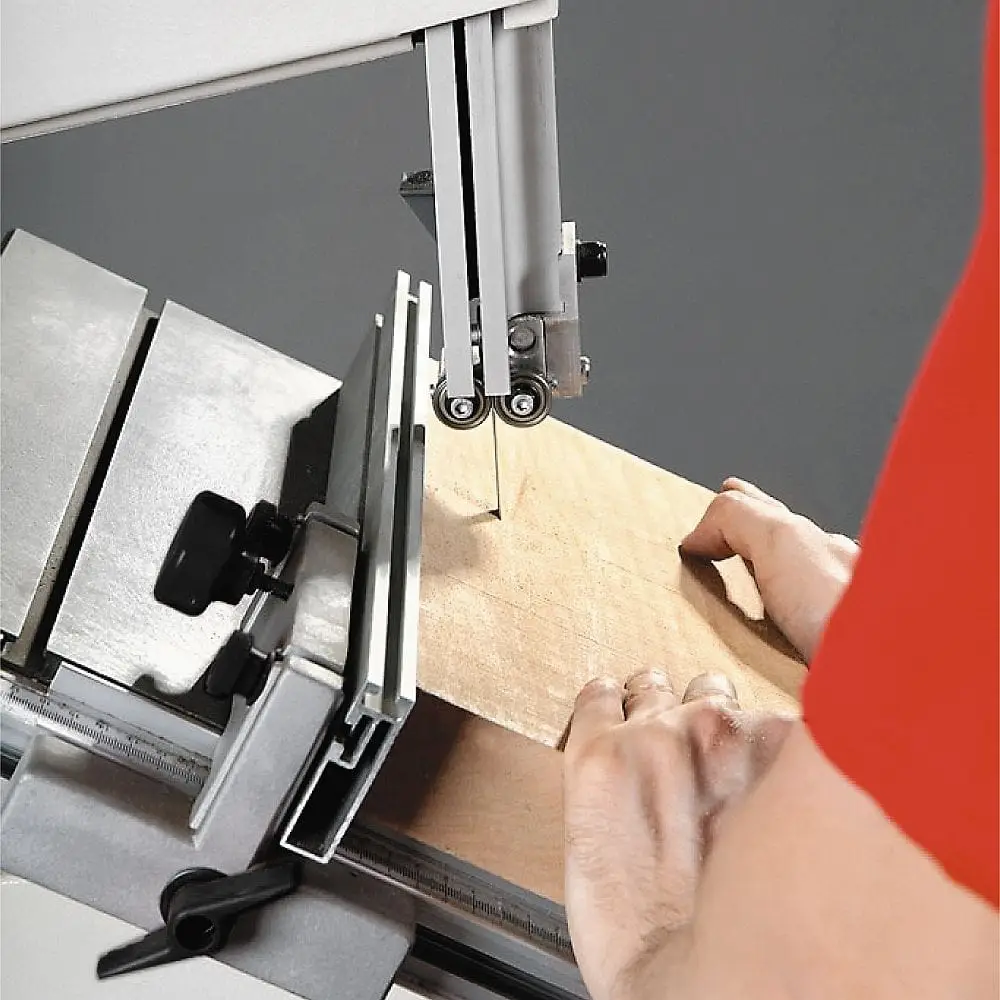

Przykładnica wzdłużna

Aluminiowa przykładnica ułatwia wykonywanie prostych, równoległych cięć. Może być ustawiana po odpowiedniej stronie taśmy i blokowana w wybranej pozycji.

Jej profil można nieznacznie ustawić pod kątem, aby skompensować naturalne zbaczanie taśmy. Zjawisko to zależy od ostrzenia, rozwarcia zębów, naprężenia oraz zużycia konkretnego narzędzia.

Przed rozpoczęciem serii cięć warto wykonać próbę na odpadzie i skontrolować rzeczywisty kierunek prowadzenia.

Przykładnica kątowa

Przykładnica kątowa porusza się w rowku żeliwnego stołu. Umożliwia stabilne prowadzenie materiału podczas cięcia poprzecznego i przygotowywania elementów pod kątem.

Podczas pracy element powinien przez cały czas przylegać do powierzchni przykładnicy. Długie części wymagają dodatkowego podparcia na wejściu i wyjściu.

Odprowadzanie trocin

Pilarka jest przystosowana do podłączenia zewnętrznego odciągu trocin. Króciec odciągowy ma średnicę 50 mm.

System odciągowy ogranicza gromadzenie trocin wewnątrz obudowy, na kołach i przy dolnej prowadnicy. Pomaga również utrzymać lepszą widoczność miejsca cięcia i zmniejszyć ilość pyłu unoszącego się w warsztacie.

Odciąg należy uruchomić przed rozpoczęciem cięcia i pozostawić włączony przez chwilę po zatrzymaniu maszyny.

Podstawa i stabilna konstrukcja

JET JBS-12M jest standardowo wyposażona w otwartą podstawę. Po zamontowaniu wysokość powierzchni stołu nad podłożem wynosi około 1000 mm.

Cała maszyna waży około 68 kg. Odpowiednia masa oraz żeliwny stół pomagają ograniczyć drgania, jednak pilarka musi zostać ustawiona na równym i nośnym podłożu.

Podstawę można dodatkowo przytwierdzić do podłoża lub stabilnej platformy. Wokół urządzenia trzeba pozostawić przestrzeń umożliwiającą bezpieczne prowadzenie długich elementów.

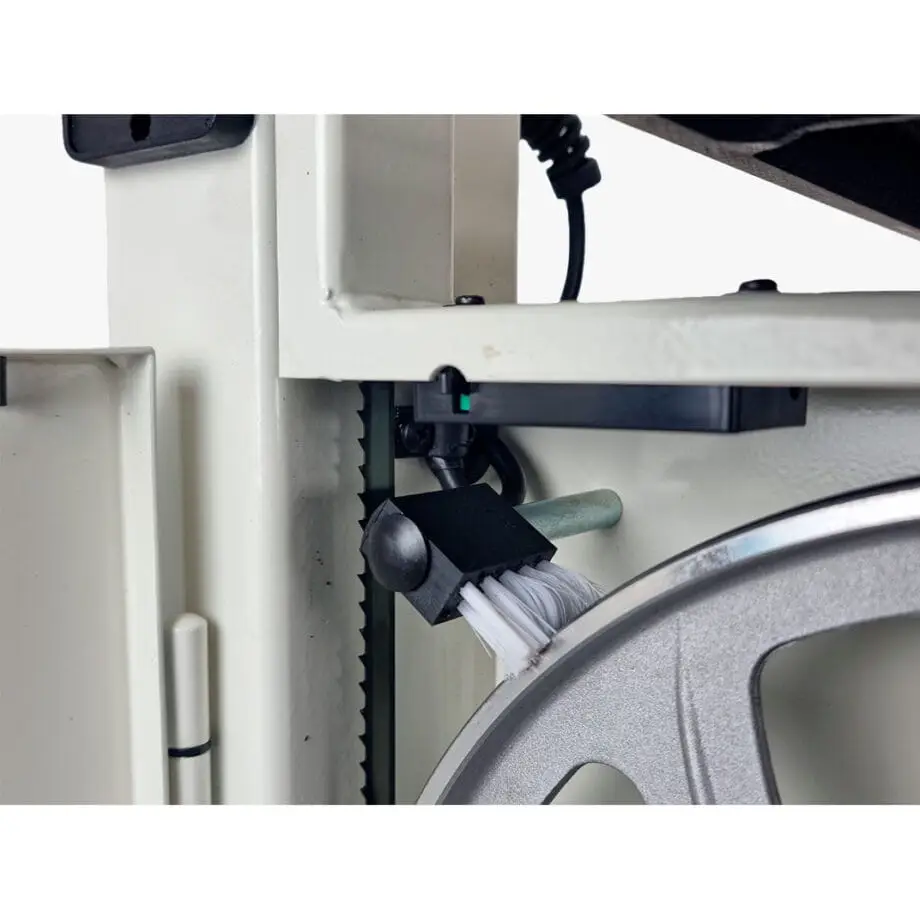

Zabezpieczenia

Drzwi górnego i dolnego koła są wyposażone w wyłączniki krańcowe. Otwarcie osłony odłącza możliwość prawidłowego uruchomienia napędu.

Górna prowadnica pełni również funkcję osłony odsłoniętej części taśmy. Powinna znajdować się możliwie blisko powierzchni obrabianego elementu.

Zabezpieczenia nie zastępują prawidłowej techniki pracy. Dłonie nie mogą znajdować się bezpośrednio na linii cięcia.

Materiały, z którymi może pracować

JET JBS-12M jest przeznaczona do cięcia:

– drewna miękkiego,

– drewna twardego,

– sklejki,

– płyt stolarskich,

– płyt MDF i HDF,

– płyt wiórowych,

– innych odpowiednich materiałów drewnopochodnych,

– twardych tworzyw sztucznych nadających się do cięcia taśmą.

Przed rozpoczęciem pracy należy usunąć z materiału gwoździe, wkręty, zszywki, piasek i inne ciała obce.

Ograniczenia produktu

JET JBS-12M nie jest przeznaczona do cięcia metalu, szkła, kamienia ani materiałów mineralnych.

Maszyna nie ma płynnej regulacji prędkości. Dostępne są dwa mechanicznie wybierane ustawienia: 370 i 800 m/min.

Maksymalna szerokość zalecanej taśmy wynosi 15 mm. Nie należy stosować szerszych narzędzi tylko dlatego, że można je fizycznie założyć na koła.

Pilarka nie zastępuje pilarki formatowej podczas wykonywania długich, idealnie prostych cięć w dużych płytach. Jej główną zaletą jest wszechstronne cięcie drewna, możliwość obróbki wyższych elementów i wycinania krzywizn.

Najważniejsze zalety JET JBS-12M

– Maksymalna wysokość cięcia 180 mm.

– Maksymalna szerokość cięcia 305 mm.

– Dwie prędkości taśmy: 370 i 800 m/min.

– Taśmy tnące o długości 2240 mm.

– Zakres szerokości taśmy od 6 do 15 mm.

– Silnik indukcyjny o mocy pobieranej 800 W.

– Zasilanie z jednofazowej instalacji 230 V.

– Żeliwny stół o wymiarach 400 × 480 mm.

– Pochylenie stołu od 0° do 45°.

– Łożyskowe prowadnice nad i pod stołem.

– Regulacja toru i naprężenia taśmy.

– Przykładnica wzdłużna.

– Przykładnica kątowa.

– Wyłączniki bezpieczeństwa w drzwiach kół.

– Możliwość podłączenia odciągu trocin.

– Otwarta podstawa w wyposażeniu standardowym.

– Wysokość robocza około 1000 mm.

– Stabilna konstrukcja o masie 68 kg.

Wyposażenie standardowe

– Pilarka taśmowa JET JBS-12M.

– Taśma tnąca o długości 2240 mm i szerokości 6 mm.

– Żeliwny stół roboczy.

– Przykładnica wzdłużna.

– Przykładnica kątowa.

– Prowadnice przykładnicy wzdłużnej.

– Otwarta podstawa maszyny.

– Króciec odciągowy.

– Elementy montażowe.

– Instrukcja obsługi.

– Wykaz części zamiennych.

Wyposażenie opcjonalne

– Taśmy tnące o długości 2240 mm i szerokości od 6 do 15 mm.

– Taśmy 6 mm do małych promieni i wycinania krzywoliniowego.

– Taśmy 8–10 mm do uniwersalnego cięcia drewna.

– Taśmy 13–15 mm do cięć prostych i wzdłużnych.

– Składany stojak rolkowy JET 709209 do podpierania długich elementów.

– Odpowiedni odciąg trocin z przewodem lub redukcją do króćca 50 mm.

– Popychacze i przyrządy pomocnicze do wąskich elementów.

Dane techniczne

Producent: JET

Model: JBS-12M

Kod produktu: 121-JBS-12M

Numer katalogowy producenta: 100001021M

Rodzaj maszyny: pionowa pilarka taśmowa do drewna

Zasilanie: 230 V, 50 Hz, 1 faza

Rodzaj silnika: indukcyjny, chłodzony powietrzem

Moc pobierana: 800 W

Moc oddawana: 500 W

Prąd znamionowy: 3,5 A

Zalecane zabezpieczenie instalacji: 10 A

Długość taśmy tnącej: 2240 mm

Zakres szerokości taśmy: 6–15 mm

Zalecana grubość taśmy: 0,5–0,6 mm

Prędkość taśmy: 370 lub 800 m/min

Maksymalna wysokość cięcia: 180 mm

Maksymalna szerokość cięcia: 305 mm

Średnica kół: 310 mm

Wymiary stołu: 400 × 480 mm

Materiał stołu: żeliwo

Zakres pochylenia stołu: od 0° do 45°

Prowadzenie taśmy: łożyskowe nad i pod stołem

Przykładnica wzdłużna: tak

Przykładnica kątowa: tak

Średnica króćca odciągowego: 50 mm

Wysokość stołu nad podłożem: około 1000 mm

Wymiary z podstawą, długość × szerokość × wysokość: 915 × 655 × 1860 mm

Masa z podstawą: 68 kg

EAN: 7612375512106

Wskazówki dotyczące użytkowania

Dobierz taśmę do rodzaju cięcia. Wąskie narzędzie stosuj do małych promieni, a szersze do cięć prostych i rozcinania wyższych elementów.

Po zamontowaniu taśmy ustaw jej naprężenie, tor na kołach oraz obie prowadnice łożyskowe. Przed uruchomieniem obróć górne koło ręcznie i sprawdź, czy taśma pozostaje na środku.

Opuść górną prowadnicę możliwie blisko obrabianego materiału. Im krótszy odsłonięty odcinek taśmy, tym lepsza kontrola podczas cięcia.

Materiał prowadź płynnie i nie wywieraj nadmiernego nacisku. Jeżeli taśma zwalnia lub zaczyna zbaczać, zmniejsz posuw i sprawdź dobór oraz stan narzędzia.

Przy wycinaniu ciasnego łuku nie próbuj gwałtownie obracać grubego elementu. W razie potrzeby wykonaj pomocnicze nacięcia dochodzące do linii właściwego kształtu.

Długie deski i listwy podpieraj stojakami rolkowymi ustawionymi na wysokości stołu.

Bezpieczne użytkowanie

Podczas pracy stosuj okulary ochronne, ochronniki słuchu oraz odpowiednią ochronę dróg oddechowych.

Nie używaj rękawic podczas cięcia. Rękawice można zakładać wyłącznie podczas wymiany taśmy po odłączeniu maszyny od zasilania.

Nie uruchamiaj pilarki z otwartymi drzwiami kół, zdjętymi osłonami lub nieprawidłowo ustawioną prowadnicą.

Nie umieszczaj dłoni bezpośrednio na linii taśmy. Przy wąskich i krótkich elementach używaj popychacza lub odpowiedniego przyrządu.

Elementy okrągłe zabezpiecz przed obracaniem. Nie próbuj przecinać wałka lub gałęzi trzymanej wyłącznie ręką.

Nie cofaj obrabianego elementu przy pracującej taśmie, jeżeli mogłoby to spowodować zsunięcie narzędzia z kół.

Odpadów i zakleszczonych części nie usuwaj przed całkowitym zatrzymaniem maszyny.

Wymianę taśmy, zmianę prędkości, regulację prowadnic, czyszczenie i konserwację wykonuj po wyjęciu wtyczki z gniazda.

Konserwacja

Po zakończeniu pracy usuń trociny ze stołu, wnętrza osłon, kół, prowadnic oraz króćca odciągowego. Do czyszczenia używaj szczotki lub odciągu – nie stosuj wody.

Regularnie kontroluj naprężenie taśmy, ustawienie prowadnic i tor narzędzia na kołach.

Gumowe powierzchnie kół utrzymuj w czystości. Nagromadzona żywica i pył mogą powodować drgania oraz niestabilne prowadzenie taśmy.

Okresowo kontroluj napięcie paska napędowego i stan łożysk prowadzących.

Zużytą, pękniętą lub nieprawidłowo rozwartą taśmę należy natychmiast wymienić. Tępe narzędzie zwiększa nacisk potrzebny do cięcia i pogarsza dokładność.

Podczas dłuższej przerwy zmniejsz naprężenie taśmy. Przed kolejnym uruchomieniem pamiętaj o ponownym ustawieniu odpowiedniej wartości.

FAQ – najczęściej zadawane pytania

Do czego służy JET JBS-12M?

Pilarka służy do prostego, wzdłużnego i krzywoliniowego cięcia drewna, sklejki oraz odpowiednich materiałów drewnopochodnych.

Jaką maksymalną wysokość materiału można przeciąć?

Maksymalna wysokość cięcia wynosi 180 mm.

Jaka jest maksymalna szerokość cięcia?

Odległość pomiędzy taśmą a ramą maszyny wynosi 305 mm.

Jaką moc ma silnik?

Moc pobierana wynosi 800 W, a moc oddawana około 500 W.

Czy pilarka wymaga zasilania 400 V?

Nie. Model JBS-12M jest zasilany napięciem 230 V.

Jakiej długości taśmy pasują do maszyny?

Pilarka współpracuje z taśmami o długości 2240 mm.

Jaki jest dopuszczalny zakres szerokości taśmy?

Zalecana szerokość wynosi od 6 do 15 mm.

Jaką taśmę wybrać do wycinania łuków?

Do małych promieni najlepiej sprawdza się taśma o szerokości około 6 mm. Do łagodniejszych łuków można zastosować taśmę 8 lub 10 mm.

Jaką taśmę wybrać do cięcia prostego?

Do cięć prostych i wzdłużnych należy stosować możliwie szeroką taśmę, najczęściej 13–15 mm.

Czy prędkość taśmy można regulować?

Maszyna ma dwie mechanicznie wybierane prędkości: 370 i 800 m/min.

Do czego służy niższa prędkość?

Prędkość 370 m/min jest odpowiednia do twardszego drewna oraz wybranych twardych tworzyw sztucznych.

Czy stół można pochylać?

Tak. Zakres pochylenia wynosi od 0° do 45°.

Jakie wymiary ma stół?

Żeliwny stół ma wymiary 400 × 480 mm.

Czy przykładnica wzdłużna znajduje się w zestawie?

Tak. Wyposażenie standardowe obejmuje przykładnicę wzdłużną i przykładnicę kątową.

Czy podstawa znajduje się w zestawie?

Tak. JET JBS-12M jest dostarczana z otwartą podstawą.

Czy w zestawie jest taśma tnąca?

Tak. Standardowo dostarczana jest taśma o długości 2240 mm i szerokości 6 mm.

Czy maszyna ma łożyskowe prowadnice?

Tak. Taśma jest prowadzona pomiędzy łożyskami nad i pod stołem.

Czy można podłączyć odciąg trocin?

Tak. Maszyna ma króciec odciągowy o średnicy 50 mm.

Czy można ciąć metal?

Nie. JET JBS-12M jest przeznaczona do drewna, materiałów drewnopochodnych i odpowiednich twardych tworzyw sztucznych.

Dlaczego taśma zbacza podczas cięcia?

Przyczyną może być zbyt małe naprężenie, tępe uzębienie, nieprawidłowe ustawienie prowadnic, nadmierny posuw albo naturalne zbaczanie konkretnej taśmy.

Dlaczego maszyna wibruje?

Należy sprawdzić wypoziomowanie podstawy, stan taśmy, czystość kół, naprężenie paska napędowego oraz prawidłowe ustawienie toru.

Czy na czas dłuższej przerwy należy poluzować taśmę?

Tak. Zmniejszenie naprężenia ogranicza długotrwałe obciążenie taśmy, kół i łożysk.

Jakie są wymiary pilarki?

Wymiary maszyny z podstawą wynoszą 915 × 655 × 1860 mm.

Ile waży JET JBS-12M?

Masa maszyny z podstawą wynosi około 68 kg.

Jaki jest numer EAN?

Numer EAN produktu to 7612375512106.
