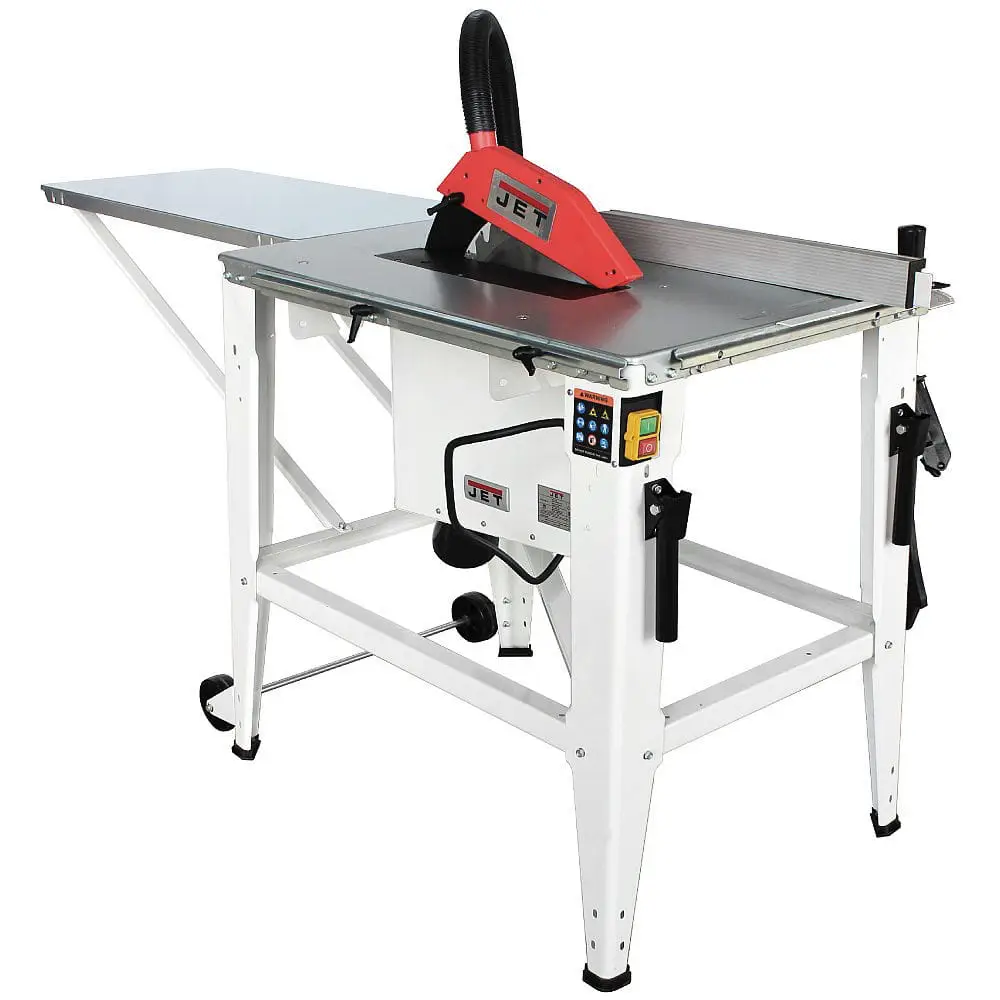

JET JTS-315LA-M – mobilna pilarka stołowa z tarczą 315 mm

JET JTS-315LA-M to uniwersalna pilarka tarczowa przeznaczona do małych warsztatów stolarskich, prac remontowych oraz zastosowań montażowych na placu budowy. Łączy dużą tarczę Ø315 mm z lekką, ale sztywną konstrukcją stołową, którą można stosunkowo łatwo przemieszczać między stanowiskami.

Maszyna sprawdzi się podczas prostego cięcia wzdłużnego desek i płyt, skracania elementów, wykonywania cięć pod kątem oraz przygotowywania materiału do dalszego strugania, frezowania lub montażu.

Stół główny o wymiarach 800 × 550 mm zapewnia stabilne podparcie materiału, natomiast tylne przedłużenie 800 × 400 mm wspiera element po przejściu przez tarczę. Jest to szczególnie przydatne podczas cięcia dłuższych desek, płyt i listew.

Silnik indukcyjny 230 V został wyposażony w hamulec, który skraca czas zatrzymywania tarczy po wyłączeniu maszyny. Osłona tarczy, klin rozszczepiający, popychacz oraz możliwość podłączenia odciągu zwiększają bezpieczeństwo i komfort codziennej pracy.

Do warsztatu i pracy montażowej

JET JTS-315LA-M może być wykorzystywana do:

• cięcia desek,
• rozcinania kantówek,
• docinania listew,
• formatowania mniejszych płyt,
• cięcia sklejki,
• obróbki płyt wiórowych,
• cięcia odpowiednio dobranych płyt MDF,
• przygotowywania elementów konstrukcyjnych,
• wykonywania cięć wzdłużnych,
• wykonywania cięć poprzecznych,
• wykonywania cięć ukośnych,
• przygotowywania elementów meblowych,
• docinania materiału podczas prac montażowych,
• obróbki odpowiednich twardych tworzyw sztucznych.

Pilarka jest przeznaczona do drewna, materiałów drewnopochodnych oraz odpowiednich tworzyw sztucznych. Nie należy stosować jej do cięcia metalu ani materiałów, do których maszyna i zamontowana tarcza nie zostały przystosowane.

Tarcza pilarska Ø315 mm

Duża wysokość cięcia do 83 mm

JET JTS-315LA-M współpracuje z tarczą o maksymalnej średnicy:

315 mm

Duża średnica pozwala uzyskać maksymalną wysokość cięcia:

• 83 mm przy ustawieniu 90°,
• 60 mm przy ustawieniu 45°.

Umożliwia to cięcie:

• grubych desek,
• kantówek,
• elementów konstrukcyjnych,
• blatów,
• klejonek,
• materiałów warstwowych,
• płyt drewnopochodnych,
• elementów przeznaczonych do dalszej obróbki.

Wysokość tarczy można dopasować do grubości materiału za pomocą rękojeści znajdującej się z przodu maszyny. Podczas pracy tarcza powinna wystawać ponad materiał tylko na wysokość potrzebną do wykonania cięcia.

Mocowanie tarczy Ø30 mm

Parametry kompatybilnej tarczy:

• maksymalna średnica: 315 mm,
• średnica otworu: 30 mm,
• dopuszczalna grubość korpusu: 1,8–2,2 mm,
• zgodność z klinem rozszczepiającym o grubości 2,3 mm.

Tarcza powinna być dopasowana do rodzaju obrabianego materiału oraz charakteru cięcia.

Do maszyny należy stosować tarcze zgodne z normą EN 847-1. Nie wolno montować tarcz wykonanych ze stali szybkotnącej HSS ani tarcz uszkodzonych, pękniętych lub niedostosowanych do prędkości obrotowej pilarki.

Prędkość obrotowa 2800 obr./min

Tarcza obraca się z prędkością około:

2800 obr./min

Przed rozpoczęciem cięcia należy pozwolić silnikowi osiągnąć pełną prędkość. Materiał powinien być podawany płynnie, bez gwałtownego dociskania do tarczy.

Nadmierny nacisk może powodować:

• spadek prędkości obrotowej,
• przegrzewanie tarczy,
• przypalanie drewna,
• pogorszenie jakości krawędzi,
• przeciążenie silnika,
• zwiększenie ryzyka odrzutu.

Najlepsze rezultaty zapewnia ostra tarcza dobrana do kierunku cięcia, rodzaju materiału i oczekiwanej jakości powierzchni.

Dobór tarczy do rodzaju cięcia

Tarcza do cięcia wzdłużnego

Do rozcinania drewna wzdłuż włókien najlepiej stosować tarczę z mniejszą liczbą zębów i większymi przestrzeniami umożliwiającymi odprowadzanie wiórów.

Taka tarcza sprawdzi się podczas:

• rozcinania desek,
• przygotowywania listew,
• cięcia kantówek,
• szybkiego usuwania dużej ilości materiału,
• obróbki drewna litego.

Tarcza uniwersalna

Tarcza o średniej liczbie zębów zapewnia kompromis pomiędzy prędkością cięcia a jakością krawędzi.

Może być używana do:

• typowych prac warsztatowych,
• cięcia wzdłużnego i poprzecznego,
• obróbki drewna litego,
• pracy ze sklejką,
• przygotowywania elementów konstrukcyjnych.

Tarcza do cięcia poprzecznego i płyt

Tarcza z większą liczbą zębów sprawdzi się podczas:

• cięcia w poprzek włókien,
• obróbki sklejki,
• docinania płyt laminowanych,
• przygotowywania elementów meblowych,
• prac wymagających gładszej krawędzi.

Do bardzo czystego cięcia materiałów laminowanych należy dobrać odpowiednią tarczę oraz zastosować stabilne prowadzenie materiału. Pilarka nie ma podcinacza, dlatego jakość dolnej krawędzi zależy przede wszystkim od tarczy, ustawień i sposobu prowadzenia elementu.

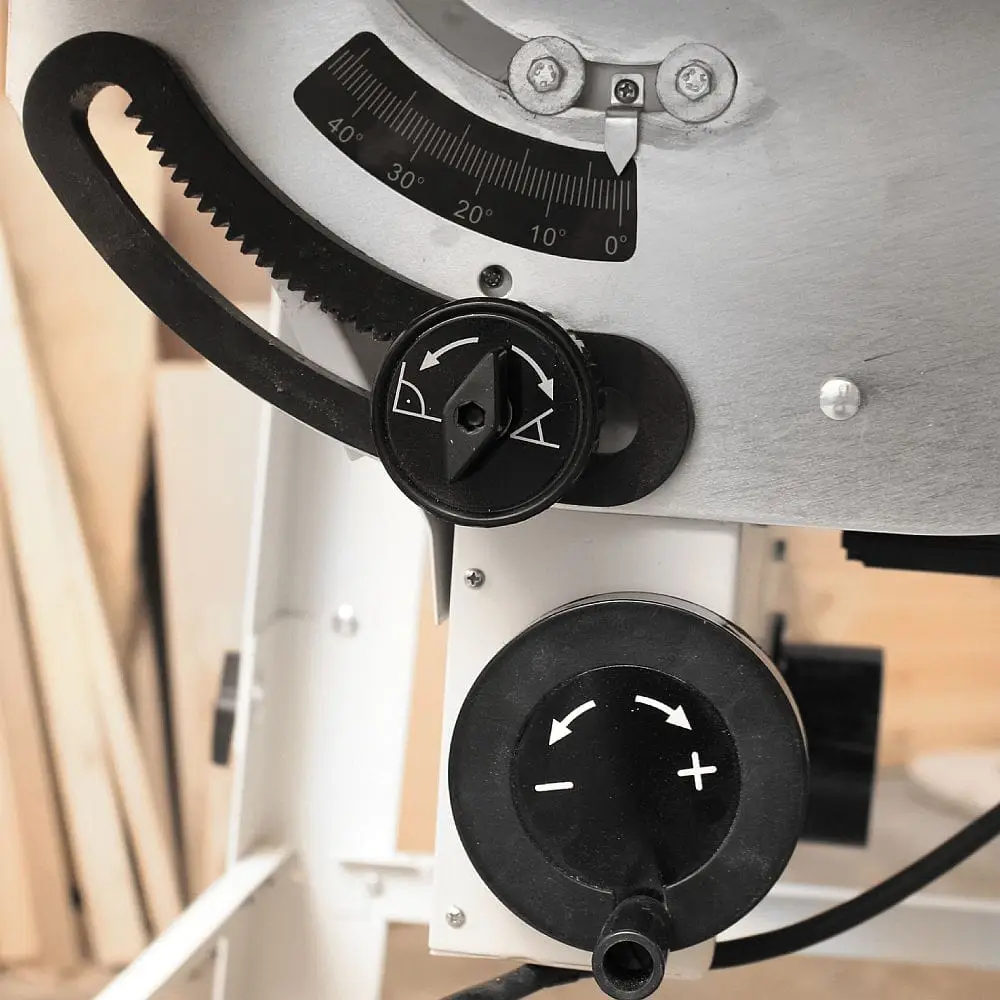

Pochylenie tarczy od 0° do 45°

Tarcza może zostać pochylona w zakresie:

od 0° do 45°

Regulacja umożliwia wykonywanie:

• cięć ukośnych,
• fazowania krawędzi,
• elementów ramowych,
• połączeń pod kątem,
• części konstrukcyjnych,
• elementów wykończeniowych,
• klinów i listew.

Przy pochyleniu 45° maksymalna wysokość cięcia wynosi 60 mm.

Kąt ustawia się za pomocą rękojeści znajdującej się z boku maszyny. Po uzyskaniu odpowiedniego położenia mechanizm należy dokładnie zablokować.

Przed wykonaniem precyzyjnego cięcia warto sprawdzić rzeczywisty kąt tarczy za pomocą kątownika lub cyfrowego miernika. Regulacje wykonuje się wyłącznie przy wyłączonej i odłączonej od zasilania maszynie.

Szerokość cięcia do 290 mm

Maksymalna szerokość cięcia przy przykładnicy wynosi:

290 mm

Pozwala to przygotowywać:

• listwy,
• deski o określonej szerokości,
• elementy ram,
• części konstrukcyjne,
• mniejsze formatki płytowe,
• powtarzalne elementy do dalszego montażu.

Przed rozpoczęciem pracy przykładnicę należy ustawić równolegle do tarczy i mocno zablokować.

Nieprawidłowe ustawienie może powodować:

• klinowanie materiału,
• przypalanie krawędzi,
• nierówny wymiar,
• zwiększenie oporu podawania,
• odrzut obrabianego elementu.

Przykładnica wzdłużna

Przykładnica służy do prostego prowadzenia materiału podczas cięcia wzdłużnego.

Jej aluminiowy profil można ustawić zależnie od wielkości obrabianego elementu. Podczas cięcia wąskich detali profil może zostać ułożony w niższej pozycji, co ułatwia bezpieczne prowadzenie materiału przy tarczy.

Przykładnica umożliwia:

• ustawienie żądanej szerokości,
• wykonywanie powtarzalnych elementów,
• prowadzenie desek równolegle do tarczy,
• stabilizowanie materiału podczas rozcinania,
• ograniczenie bocznego przesuwania detalu.

Podczas cięcia elementów węższych niż 120 mm należy korzystać z dołączonego popychacza lub odpowiedniego drewna dociskowego.

Stół roboczy 800 × 550 mm

Główny stół ma wymiary:

800 × 550 mm

Powierzchnia została wykonana z ocynkowanej blachy stalowej.

Stół zapewnia podparcie podczas:

• cięcia desek,
• prowadzenia kantówek,
• obróbki niewielkich płyt,
• wykonywania cięć wzdłużnych,
• przygotowywania elementów powtarzalnych.

Ocynkowana powierzchnia jest odporna na typowe warunki warsztatowe i ogranicza ryzyko korozji. Stół należy utrzymywać w czystości, ponieważ trociny, zaschnięta żywica i drobne odpady mogą utrudniać płynne prowadzenie materiału.

Wysokość robocza 850 mm

Wysokość stołu wynosi około:

850 mm

Zapewnia wygodną pozycję podczas typowych prac warsztatowych i montażowych.

Przed maszyną oraz za nią należy pozostawić odpowiednio dużo miejsca do podawania i odbierania długich elementów.

Długie albo ciężkie materiały powinny być dodatkowo podparte za pomocą:

• stojaków rolkowych,
• stołów pomocniczych,
• podpór warsztatowych,
• drugiej osoby, gdy wymaga tego wielkość elementu.

Materiał nie może przechylać się ani opadać za stołem, ponieważ może to zmienić kierunek prowadzenia i zwiększyć ryzyko zakleszczenia.

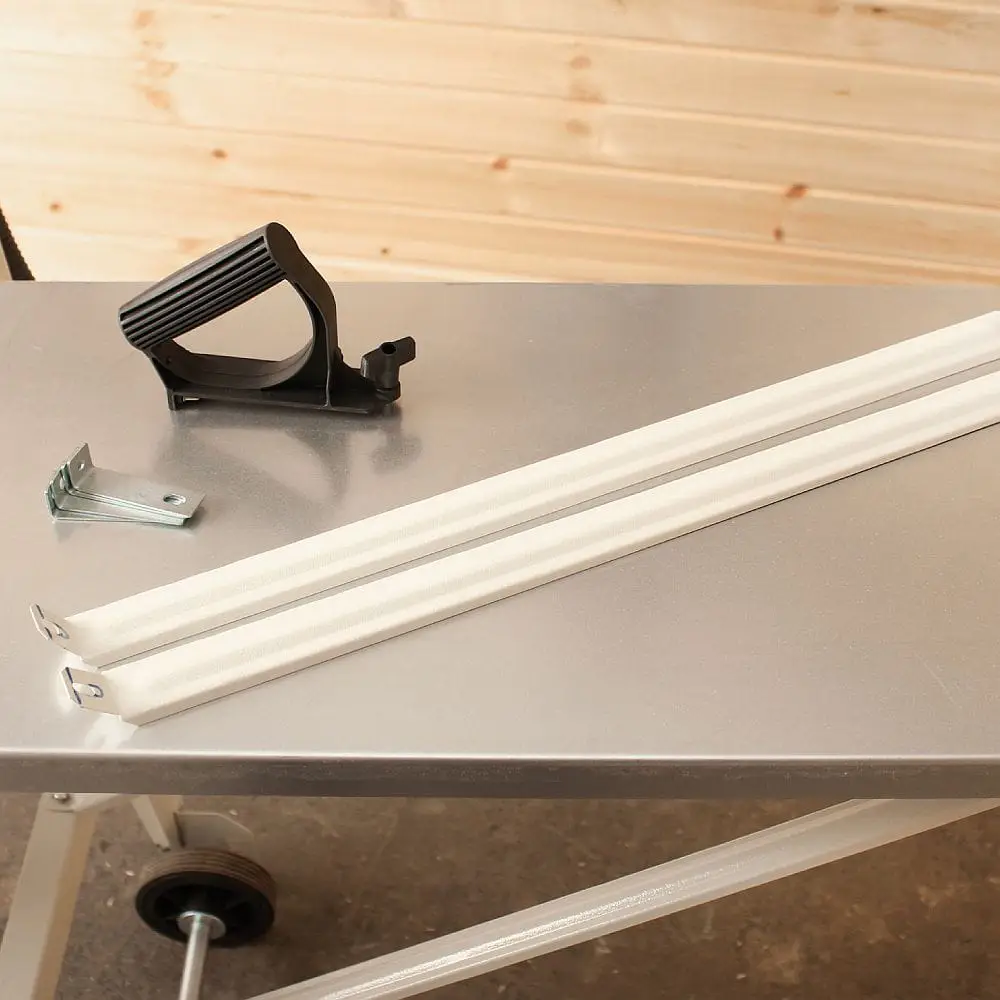

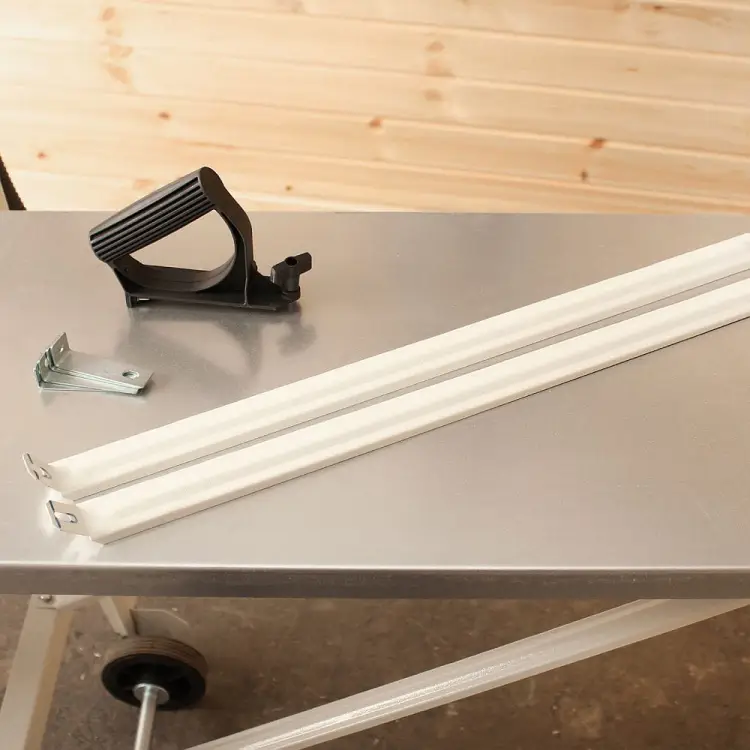

Tylny stół dodatkowy 800 × 400 mm

Standardowe wyposażenie obejmuje tylne przedłużenie o wymiarach:

800 × 400 mm

Stół zwiększa powierzchnię podparcia po stronie odbiorczej pilarki.

Jest szczególnie przydatny podczas:

• cięcia długich desek,
• obróbki listew,
• rozcinania elementów płytowych,
• pracy wykonywanej samodzielnie,
• cięcia materiałów, które po przejściu przez tarczę mogłyby opaść.

Przedłużenie jest podparte dwoma wspornikami. Podczas montażu należy wyrównać jego powierzchnię względem stołu głównego i dokładnie dokręcić połączenia.

Silnik indukcyjny 2,0 kW

Napęd 230 V do typowych prac warsztatowych

JET JTS-315LA-M ma jednofazowy silnik indukcyjny o poborze mocy:

2000 W w trybie S6 40%

Parametry zasilania:

• napięcie: 230 V,
• częstotliwość: 50 Hz,
• układ: L/N/PE,
• prąd odniesienia: około 8,88 A,
• zalecane zabezpieczenie: 16 A.

Silnik indukcyjny:

• nie wymaga okresowej wymiany szczotek,
• zapewnia równomierną pracę,
• dobrze sprawdza się podczas typowych zadań stolarskich,
• generuje mniej drgań niż silnik komutatorowy,
• współpracuje z elektromechanicznym hamulcem.

Maszynę należy podłączyć do prawidłowo uziemionej instalacji. Przedłużacze powinny być przystosowane do obciążenia pilarki i oznaczone jako H07RN-F.

Co oznacza tryb S6 40%?

S6 oznacza pracę okresową, podczas której cykle obciążenia przeplatają się z biegiem jałowym bez wyłączania silnika.

Wartość 40% określa udział pracy pod obciążeniem w przyjętym cyklu pomiarowym.

W praktyce maszyna jest przeznaczona do typowych prac warsztatowych i montażowych, podczas których cięcie jest przeplatane:

• ustawianiem przykładnicy,
• pomiarem materiału,
• odbieraniem elementów,
• zmianą kąta,
• przygotowaniem kolejnego detalu.

Nie należy przeciążać pilarki ciągłym dociskaniem zbyt grubego materiału do tępej lub niewłaściwie dobranej tarczy.

Hamulec silnika

JET JTS-315LA-M ma elektromechaniczny hamulec skracający czas obracania się tarczy po wyłączeniu maszyny.

Sprawny układ powinien zatrzymać tarczę w czasie nieprzekraczającym około:

10 sekund

Hamulec:

• zwiększa bezpieczeństwo stanowiska,
• skraca czas oczekiwania przed regulacją,
• ułatwia częste zmiany ustawień,
• ogranicza czas obracania się tarczy po zakończeniu cięcia.

Nie wolno hamować tarczy kawałkiem drewna ani dociskać jej z boku.

Jeżeli czas zatrzymywania przekracza 10 sekund, maszyna wymaga kontroli układu hamulcowego przez odpowiedni serwis.

Klin rozszczepiający 2,3 mm

Klin rozszczepiający znajduje się bezpośrednio za tarczą i pomaga utrzymywać rozcięty materiał w odpowiednim położeniu.

Jego grubość wynosi:

2,3 mm

Klin:

• ogranicza zamykanie rzazu za tarczą,
• zmniejsza ryzyko zakleszczenia materiału,
• pomaga ograniczyć odrzut,
• stanowi mocowanie osłony tarczy,
• stabilizuje strefę bezpośrednio za ostrzem.

Odległość pomiędzy zębami tarczy a klinem powinna wynosić od około 2 do 5 mm i nie może przekraczać 5 mm.

Grubość korpusu tarczy musi być mniejsza niż grubość klina, natomiast szerokość rzazu powinna być większa. Dlatego należy stosować tarcze prawidłowo dopasowane do klina 2,3 mm.

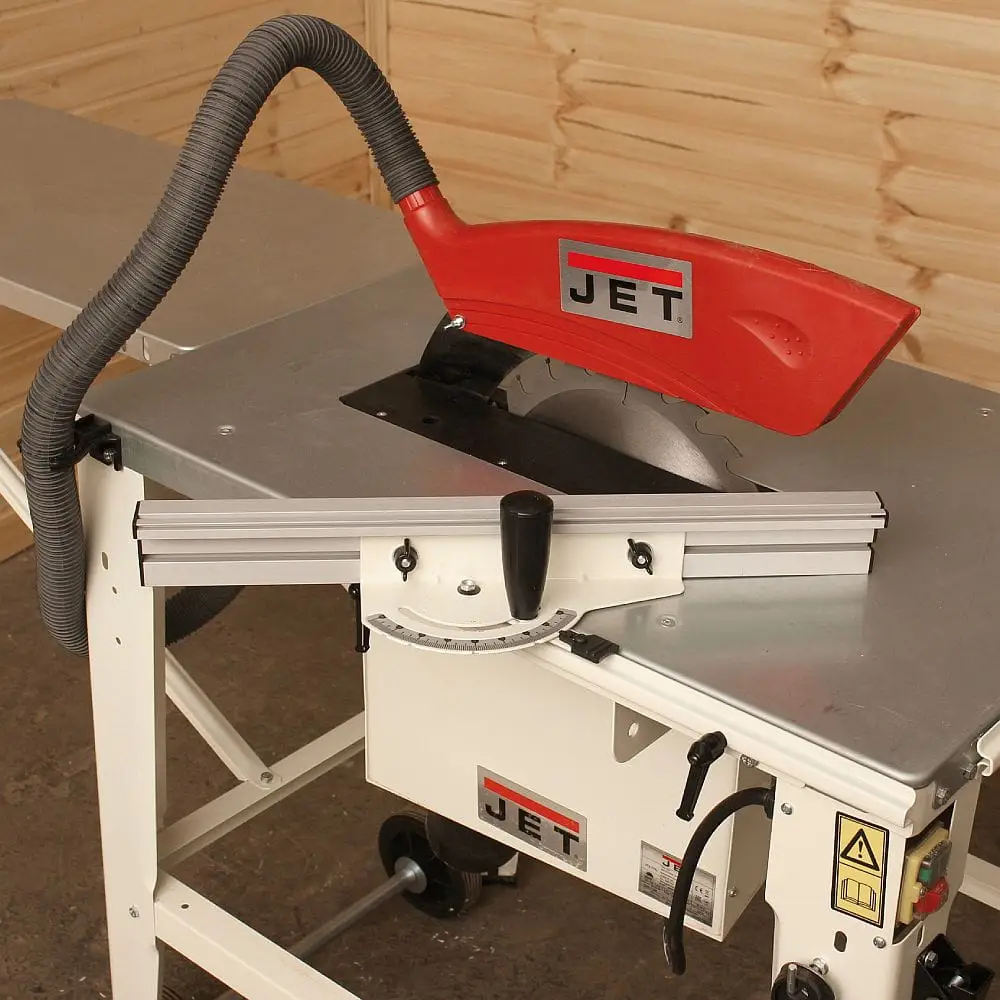

Osłona tarczy z odciąganiem pyłu

Górna osłona ogranicza dostęp do obracającej się tarczy i pomaga przechwytywać pył powstający ponad powierzchnią stołu.

Osłonę należy opuścić możliwie blisko obrabianego materiału.

Nie wolno wykonywać zwykłego cięcia przelotowego bez prawidłowo zamontowanych:

• osłony,
• klina rozszczepiającego,
• instalacji odciągowej.

Wąż prowadzący z górnej osłony łączy się z dolnym układem odciągowym maszyny. Dzięki temu pył może być odbierany zarówno znad tarczy, jak i z wnętrza dolnej komory.

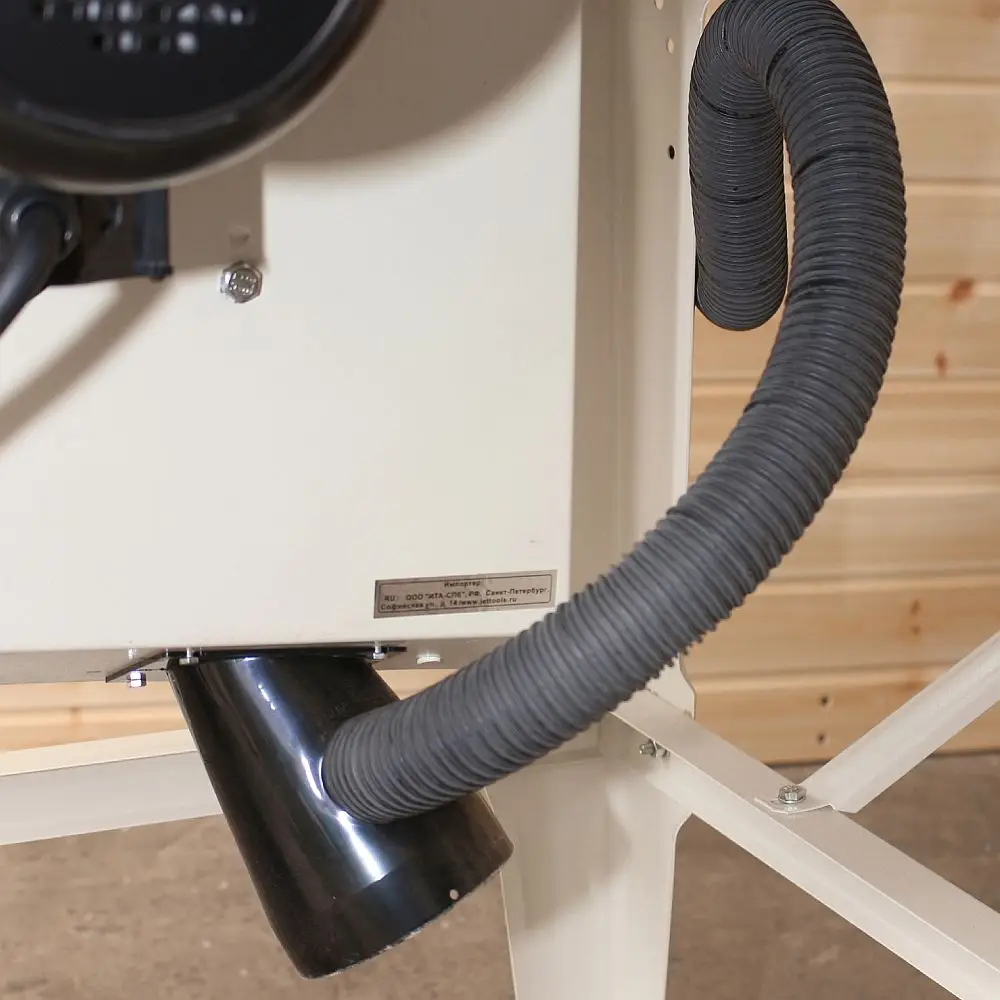

Króciec odciągowy Ø100 mm

Pilarka ma główne przyłącze odciągowe o średnicy:

100 mm

Przed rozpoczęciem pracy maszynę należy podłączyć do odpowiedniego odciągu trocin.

Skuteczne odsysanie:

• ogranicza gromadzenie trocin pod tarczą,
• poprawia widoczność linii cięcia,
• zmniejsza ilość pyłu w warsztacie,
• ogranicza osadzanie odpadów na mechanizmach,
• pomaga utrzymać wnętrze pilarki w czystości.

Instalacja powinna być możliwie krótka i szczelna. Należy unikać ostrych zagięć oraz dużej liczby kolan, które ograniczają przepływ powietrza.

Pilarka nie powinna pracować bez podłączonego odciągu, szczególnie podczas cięcia sklejek, MDF i innych materiałów wytwarzających drobny pył.

Mobilna konstrukcja

Dwa koła transportowe

JET JTS-315LA-M ma dwa koła ułatwiające przemieszczanie maszyny.

Podczas pracy koła nie wpływają na stabilność stanowiska, ponieważ pilarka opiera się na czterech nogach z gumowymi stopkami.

Aby przemieścić urządzenie, należy unieść odpowiednią stronę konstrukcji za pomocą składanych uchwytów i przetoczyć pilarkę na kołach.

Rozwiązanie sprawdza się podczas:

• zmiany stanowiska,
• pracy na budowie,
• sprzątania warsztatu,
• przechowywania maszyny,
• okresowego wykorzystywania pilarki w różnych częściach pomieszczenia.

Składane uchwyty

Dwa uchwyty można rozłożyć na czas przemieszczania i złożyć podczas pracy.

Pilarki nie należy przenosić za:

• osłonę tarczy,
• przykładnicę,
• tylny stół,
• przewód zasilający,
• wąż odciągowy.

Przed transportem należy obniżyć tarczę, zabezpieczyć ruchome elementy i usunąć materiał ze stołu.

Stabilna stalowa podstawa

Podstawa została zaprojektowana jako lekka, ale sztywna konstrukcja odpowiednia do zastosowań warsztatowych i montażowych.

Poprzeczne wsporniki stabilizują nogi, a gumowe stopki:

• ograniczają przesuwanie pilarki,
• chronią posadzkę,
• tłumią część drgań,
• poprawiają stabilność na równym podłożu.

Maszynę należy ustawić w suchym pomieszczeniu na stabilnej i twardej powierzchni.

Jeżeli pilarka ma pracować na stałym stanowisku, można dodatkowo zamocować ją do podłoża za pomocą odpowiednich elementów montażowych.

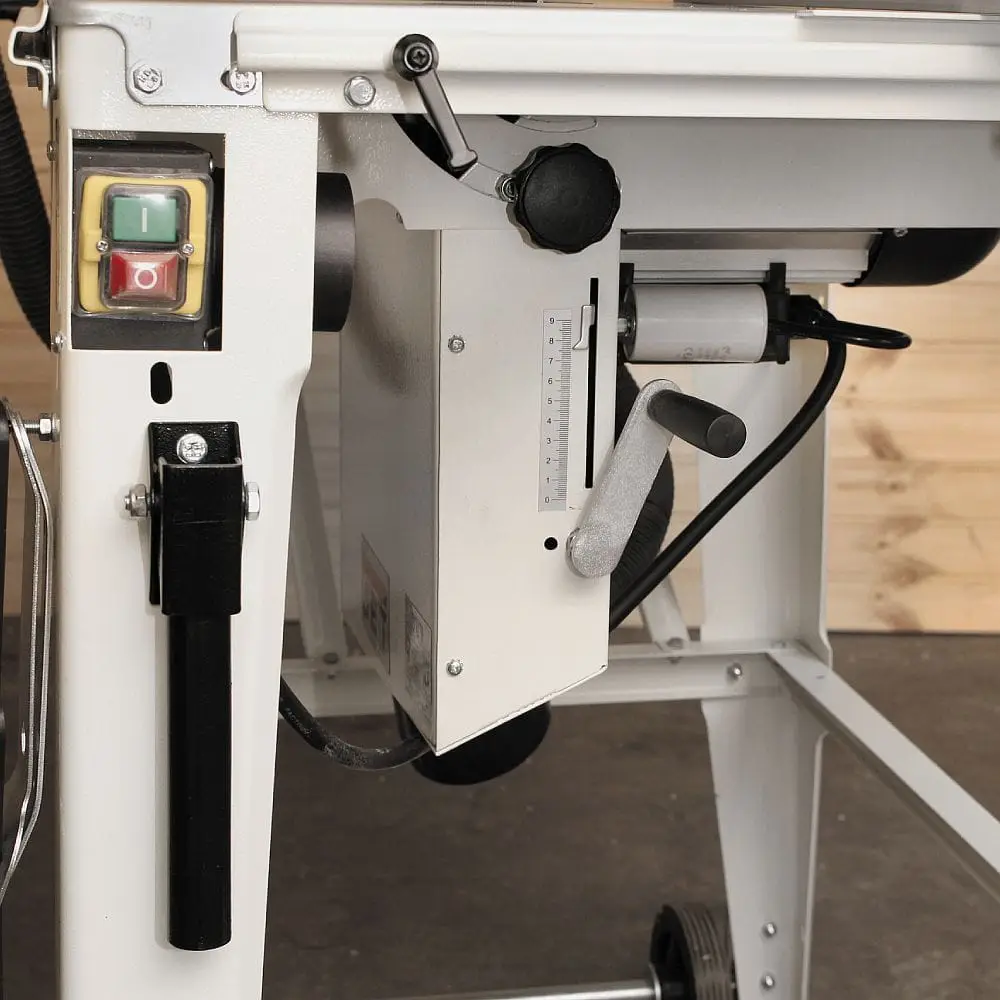

Wyłącznik bezpieczeństwa

Na przedniej części konstrukcji znajduje się łatwo dostępny wyłącznik z zielonym przyciskiem uruchamiania i czerwonym przyciskiem zatrzymania.

Przed podłączeniem zasilania należy sprawdzić, czy:

• pilarka jest całkowicie zmontowana,
• tarcza została prawidłowo zamocowana,
• klin i osłona znajdują się na miejscu,
• na stole nie pozostawiono kluczy,
• materiał nie dotyka tarczy,
• instalacja odciągowa jest podłączona.

Po uruchomieniu należy poczekać, aż tarcza osiągnie pełną prędkość.

Cięcie wzdłużne

Podczas cięcia wzdłużnego materiał jest prowadzony równolegle do tarczy przy ustawionej przykładnicy.

Przed rozpoczęciem należy:

1. Ustawić żądaną szerokość cięcia.
2. Sprawdzić równoległość przykładnicy względem tarczy.
3. Zablokować przykładnicę.
4. Ustawić wysokość i kąt tarczy.
5. Opuścić osłonę nad materiał.
6. Podłączyć odciąg.
7. Przygotować popychacz do wąskich elementów.

Materiał należy prowadzić równomiernie, dociskając go do stołu i przykładnicy.

Nie wolno ustawiać dłoni bezpośrednio w linii tarczy. Przy elementach węższych niż 120 mm wymagane jest użycie popychacza.

Cięcie poprzeczne

Podczas skracania materiału należy zapewnić stabilne prowadzenie elementu prostopadle do tarczy.

Długie elementy trzeba podeprzeć, aby po przejściu przez ostrze nie przechylały się i nie obracały.

Odcięty fragment powinien mieć możliwość swobodnego odsunięcia się od tarczy. Nie może zostać zakleszczony pomiędzy ostrzem i przykładnicą.

JET JTS-315LA-M nie ma wózka formatowego. Przy wykonywaniu częstych, dokładnych cięć poprzecznych warto stosować odpowiednio przygotowaną prowadnicę lub bezpieczny przyrząd warsztatowy dopasowany do konstrukcji pilarki.

Cięcie płyt

Stół główny i tylne przedłużenie pozwalają obrabiać niewielkie oraz średnie formatki płytowe.

Duże płyty wymagają dodatkowego podparcia po stronie wejściowej, bocznej i odbiorczej.

Pilarka nie jest klasyczną pilarką formatową i nie została wyposażona w wózek przesuwny ani podcinacz. Przy pełnych arkuszach lepszym rozwiązaniem może być ich wstępne podzielenie zagłębiarką z prowadnicą, a następnie dokładne docięcie mniejszych elementów na JTS-315LA-M.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka stołowa JET JTS-315LA-M,
• stalowa podstawa,
• stół roboczy 800 × 550 mm,
• tylne przedłużenie stołu 800 × 400 mm,
• tarcza HW Ø315 mm z otworem Ø30 mm,
• przykładnica wzdłużna,
• klin rozszczepiający,
• osłona tarczy,
• dysza odciągowa,
• wąż łączący osłonę z systemem odciągania,
• dwa koła transportowe,
• dwa składane uchwyty do przemieszczania,
• popychacz,
• zestaw narzędzi serwisowych,
• elementy montażowe,
• instrukcja obsługi,
• lista części zamiennych.

Wyposażenie opcjonalne

Do pilarki można dobrać między innymi tarcze:

• 10000246 – Ø315 × 30 × 3,2 mm, 36 zębów,
• 10000247 – Ø315 × 30 × 3,2 mm, 48 zębów,
• 10000248 – Ø315 × 30 × 3,2 mm, 72 zęby.

Dostępny jest również przewód odciągowy:

• 10000312 – elastyczny przewód Ø100 mm o długości 5 m.

Dobierając tarczę, należy uwzględnić rodzaj materiału, kierunek cięcia, oczekiwaną jakość krawędzi oraz zgodność z klinem rozszczepiającym.

Dlaczego warto wybrać JET JTS-315LA-M?

• duża tarcza Ø315 mm,
• wysokość cięcia do 83 mm,
• wysokość cięcia 60 mm przy 45°,
• możliwość pochylenia tarczy od 0° do 45°,
• maksymalna szerokość cięcia 290 mm,
• silnik indukcyjny 230 V,
• pobór mocy 2000 W w trybie S6 40%,
• elektromechaniczny hamulec silnika,
• prędkość tarczy około 2800 obr./min,
• stół z ocynkowanej blachy stalowej,
• powierzchnia robocza 800 × 550 mm,
• tylny stół dodatkowy 800 × 400 mm,
• przykładnica wzdłużna,
• regulowana wysokość tarczy,
• klin rozszczepiający,
• osłona górna z odciąganiem,
• odsysanie znad i spod tarczy,
• główny króciec Ø100 mm,
• popychacz w standardowym wyposażeniu,
• dwa koła transportowe,
• dwa składane uchwyty,
• konstrukcja odpowiednia do warsztatu i prac montażowych,
• standardowa tarcza HW w zestawie.

Dane techniczne

Producent: JET
Model: JTS-315LA / JTS-315LA-M
Numer producenta: 10001910AM
Kod dystrybutora: 121-JTS-315LAM
Rodzaj maszyny: stołowa pilarka tarczowa do drewna
Zalecane zastosowanie: mały warsztat i prace montażowe
Obrabiane materiały: drewno, materiały drewnopochodne i odpowiednie twarde tworzywa sztuczne
Zasilanie: 230 V / 50 Hz / 1 faza
Układ zasilania: L/N/PE
Pobór mocy: 2000 W / S6 40%
Typ silnika: indukcyjny
Hamulec silnika: elektromechaniczny
Maksymalny czas zatrzymania tarczy: około 10 sekund
Prąd odniesienia: około 8,88 A
Zalecane zabezpieczenie: 16 A
Zalecany przewód: H07RN-F, minimum 3 × 1,5 mm²
Klasa izolacji silnika: F
Maksymalna średnica tarczy: 315 mm
Średnica otworu tarczy: 30 mm
Dopuszczalna grubość korpusu tarczy: 1,8–2,2 mm
Grubość klina rozszczepiającego: 2,3 mm
Prędkość obrotowa tarczy: około 2800 obr./min
Maksymalna wysokość cięcia przy 90°: 83 mm
Maksymalna wysokość cięcia przy 45°: 60 mm
Zakres pochylenia tarczy: 0–45°
Maksymalna szerokość cięcia: 290 mm
Wymiary stołu głównego: 800 × 550 mm
Materiał stołu: ocynkowana blacha stalowa
Wymiary tylnego przedłużenia: 800 × 400 mm
Wysokość stołu: około 850 mm
Przykładnica wzdłużna: w zestawie
Wózek formatowy: nie
Podcinacz: nie
Klin rozszczepiający: w zestawie
Osłona tarczy: w zestawie
Popychacz: w zestawie
Średnica odciągu: 100 mm
Odciąganie znad tarczy: tak
Odciąganie spod tarczy: tak
Koła transportowe: 2 szt.
Uchwyty transportowe: 2 szt., składane
Wymiary maszyny: około 1650 × 650 × 1000 mm
Masa maszyny: około 46 kg
EAN: 7612375512939.

Poziom hałasu

Poziom mocy akustycznej:

• bieg jałowy: około 93,67 dB(A),
• podczas cięcia: około 103,53 dB(A).

Poziom ciśnienia akustycznego na stanowisku:

• bieg jałowy: około 82,9 dB(A),
• podczas cięcia: około 92,9 dB(A).

Wartości zmierzono podczas cięcia sklejki o grubości 16 mm. Rzeczywisty poziom hałasu zależy od tarczy, materiału, obciążenia, akustyki pomieszczenia i pracy systemu odciągowego.

Podczas użytkowania należy stosować odpowiednie ochronniki słuchu.

Wskazówki dotyczące użytkowania

Przed uruchomieniem należy sprawdzić:

• stan tarczy,
• prawidłowe dokręcenie mocowania,
• zgodność tarczy z klinem rozszczepiającym,
• ustawienie klina 2–5 mm za zębami,
• prawidłowe zamontowanie osłony,
• działanie mechanizmu podnoszenia,
• działanie mechanizmu pochylania,
• równoległość przykładnicy,
• stabilność tylnego stołu,
• czystość powierzchni roboczej,
• podłączenie odciągu Ø100 mm,
• stan przewodu zasilającego,
• brak gwoździ, wkrętów i innych ciał obcych w materiale,
• usunięcie kluczy i narzędzi ze stołu.

Podczas pracy należy:

• stanąć przed maszyną, poza linią możliwego odrzutu,
• poczekać na osiągnięcie pełnej prędkości,
• prowadzić materiał równomiernie,
• nie dociskać go z nadmierną siłą,
• korzystać z przykładnicy przy cięciu wzdłużnym,
• używać popychacza przy elementach węższych niż 120 mm,
• podpierać długie i ciężkie elementy,
• zabezpieczać materiał okrągły przed obrotem,
• nie ciąć kilku luźnych elementów jednocześnie,
• nie usuwać odpadów przy obracającej się tarczy,
• nie cofać zakleszczonego materiału przy włączonym silniku,
• stosować okulary, ochronniki słuchu i maskę przeciwpyłową.

Nie wolno:

• pracować bez klina i osłony,
• wkładać dłoni w pobliże tarczy,
• ciąć drewna opałowego o nieregularnym kształcie,
• ciąć materiału trzymanego wyłącznie w dłoniach,
• zatrzymywać tarczy przez boczny nacisk,
• obrabiać metalu,
• stosować tarcz HSS,
• używać pilarki w wilgotnym środowisku,
• pozostawiać włączonej maszyny bez nadzoru.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą tarczy należy:

1. Wyłączyć maszynę.
2. Odłączyć wtyczkę od zasilania.
3. Poczekać na całkowite zatrzymanie tarczy.
4. Zabezpieczyć pilarkę przed przypadkowym uruchomieniem.

Codzienna kontrola

Przed rozpoczęciem pracy należy sprawdzić:

• działanie wyłącznika,
• działanie osłony,
• stan klina rozszczepiającego,
• stan tarczy,
• skuteczność hamulca,
• działanie odciągu,
• czystość komory pod tarczą,
• stabilność podstawy,
• zamocowanie tylnego stołu,
• stan popychacza.

Czyszczenie

Po zakończeniu pracy należy:

• odkurzyć powierzchnię stołu,
• usunąć trociny z dolnej komory,
• oczyścić osłonę tarczy,
• sprawdzić drożność dyszy ssącej,
• usunąć żywicę z tarczy,
• oczyścić mechanizm regulacji wysokości,
• usunąć pył z obudowy silnika,
• skontrolować przewód odciągowy.

Nie należy usuwać pyłu przez wydmuchiwanie go do wnętrza warsztatu.

Kontrola tarczy

Tarcza musi być:

• ostra,
• czysta,
• prosta,
• pozbawiona pęknięć,
• prawidłowo zamocowana,
• dostosowana do materiału,
• zgodna z prędkością pilarki.

Uszkodzoną albo tępą tarczę należy natychmiast wymienić lub przekazać do profesjonalnego ostrzenia.

Kontrola hamulca

Jeżeli tarcza po wyłączeniu obraca się dłużej niż około 10 sekund, maszyny nie należy dalej użytkować bez sprawdzenia układu hamulcowego.

Naprawy silnika, wyłącznika, przewodu i hamulca powinny być wykonywane przez wykwalifikowany serwis lub elektryka.

FAQ – najczęściej zadawane pytania

Do czego służy JET JTS-315LA-M?

Do wzdłużnego i poprzecznego cięcia drewna, materiałów drewnopochodnych oraz odpowiednich twardych tworzyw sztucznych.

Czy jest to pilarka warsztatowa czy budowlana?

Może być używana w małym warsztacie oraz podczas prac montażowych na placu budowy.

Jaką średnicę ma tarcza?

315 mm.

Jaka jest średnica otworu tarczy?

30 mm.

Jaką grubość korpusu może mieć tarcza?

Od 1,8 do 2,2 mm.

Jaką grubość ma klin rozszczepiający?

2,3 mm.

Dlaczego grubość tarczy musi być dopasowana do klina?

Korpus tarczy powinien być cieńszy od klina, natomiast rzaz powinien być od niego szerszy. Zapewnia to prawidłowe działanie klina i ogranicza ryzyko zakleszczenia materiału.

Jaka jest maksymalna wysokość cięcia?

83 mm przy ustawieniu tarczy 90°.

Jaka jest wysokość cięcia przy 45°?

60 mm.

Jaki jest zakres pochylenia tarczy?

Od 0° do 45°.

Jaka jest maksymalna szerokość cięcia przy przykładnicy?

290 mm.

Jaka jest prędkość tarczy?

Około 2800 obr./min.

Jaką moc ma silnik?

Pobór mocy wynosi 2000 W w cyklu S6 40%.

Czy silnik jest indukcyjny?

Tak.

Czy pilarka wymaga zasilania 400 V?

Nie. JTS-315LA-M jest zasilana napięciem jednofazowym 230 V.

Jakie zabezpieczenie jest zalecane?

16 A.

Czy silnik ma hamulec?

Tak.

Jak szybko powinna zatrzymać się tarcza?

W czasie nieprzekraczającym około 10 sekund.

Czy tarcza znajduje się w zestawie?

Tak. W wyposażeniu znajduje się tarcza HW Ø315 mm z otworem Ø30 mm.

Czy klin rozszczepiający znajduje się w zestawie?

Tak.

Czy osłona tarczy znajduje się w zestawie?

Tak.

Czy popychacz znajduje się w zestawie?

Tak.

Kiedy należy używać popychacza?

Przy cięciu elementów węższych niż 120 mm oraz zawsze wtedy, gdy dłonie mogłyby znaleźć się zbyt blisko tarczy.

Jak duży jest stół główny?

800 × 550 mm.

Czy stół jest żeliwny?

Nie. Został wykonany z ocynkowanej blachy stalowej.

Czy pilarka ma tylny stół?

Tak. Przedłużenie o wymiarach 800 × 400 mm znajduje się w zestawie.

Do czego służy tylny stół?

Podtrzymuje długie elementy po przejściu przez tarczę i ogranicza ich opadanie za maszyną.

Czy pilarka ma wózek formatowy?

Nie.

Czy ma podcinacz?

Nie.

Czy jest to pilarka formatowa?

Nie. Jest to mobilna pilarka stołowa bez wózka formatowego i podcinacza.

Czy można ciąć duże płyty?

Mniejsze formatki można obrabiać bezpośrednio. Pełne arkusze wymagają dodatkowych podpór albo wcześniejszego podziału na mniejsze elementy.

Czy można ciąć MDF?

Tak, po zastosowaniu odpowiedniej tarczy, skutecznego odciągu i ochrony dróg oddechowych.

Czy można ciąć sklejkę?

Tak.

Czy można ciąć płyty laminowane?

Tak, po zastosowaniu tarczy przeznaczonej do materiałów laminowanych. Maszyna nie ma podcinacza, dlatego dolna krawędź może wymagać dodatkowej uwagi.

Czy można ciąć metal?

Nie.

Czy można używać tarcz HSS?

Nie.

Czy można wykonywać rowki?

Maszyna nie jest przeznaczona do typowego rowkowania ani stosowania zestawów dado.

Jaka jest średnica odciągu?

100 mm.

Czy odciąganie odbywa się także znad tarczy?

Tak. Osłona górna jest połączona wężem z układem odciągowym.

Czy odciąg do trocin znajduje się w zestawie?

Nie. Należy podłączyć zewnętrzne urządzenie odciągowe.

Czy można pracować bez odciągu?

Nie jest to zalecane. Pilarkę należy podłączyć do odpowiedniego systemu odprowadzania trocin i pyłu.

Czy pilarka jest mobilna?

Tak. Ma dwa koła i dwa składane uchwyty.

Czy można ją łatwo przemieszczać?

Masa około 46 kg oraz koła umożliwiają przemieszczanie maszyny przez jedną osobę po równym podłożu.

Czy pilarka składa się do transportu?

Uchwyty są składane, ale stół i podstawa nie tworzą typowego składanego wózka transportowego.

Ile waży maszyna?

Około 46 kg.

Jakie są wymiary pilarki?

Około 1650 × 650 × 1000 mm po zamontowaniu tylnego stołu.

Jaka jest wysokość stołu?

Około 850 mm.

Dlaczego drewno przypala się podczas cięcia?

Najczęstsze przyczyny to:

• tępa tarcza,
• niewłaściwy typ uzębienia,
• zbyt wolne podawanie,
• nieprawidłowo ustawiona przykładnica,
• zabrudzona tarcza,
• zakleszczanie materiału.

Dlaczego materiał odsuwa się od przykładnicy?

Przykładnica może być nieprawidłowo ustawiona albo materiał jest krzywy. Należy sprawdzić jej równoległość względem tarczy.

Dlaczego cięcie nie jest prostopadłe?

Może wymagać regulacji ogranicznika 90° lub sprawdzenia rzeczywistego kąta tarczy.

Dlaczego pilarka mocno drga?

Możliwe przyczyny to:

• uszkodzona tarcza,
• zabrudzone kołnierze,
• nieprawidłowe zamocowanie tarczy,
• uszkodzony pasek,
• niestabilne ustawienie podstawy,
• poluzowane połączenia.

Co powoduje odrzut materiału?

Najczęstsze przyczyny to brak klina, nieprawidłowo ustawiona przykładnica, zakleszczenie rzazu, skrzywiony materiał albo niewłaściwe prowadzenie.

Czy osłonę można zdjąć na czas zwykłego cięcia?

Nie. Podczas normalnego cięcia przelotowego osłona i klin powinny pozostawać zamontowane.
