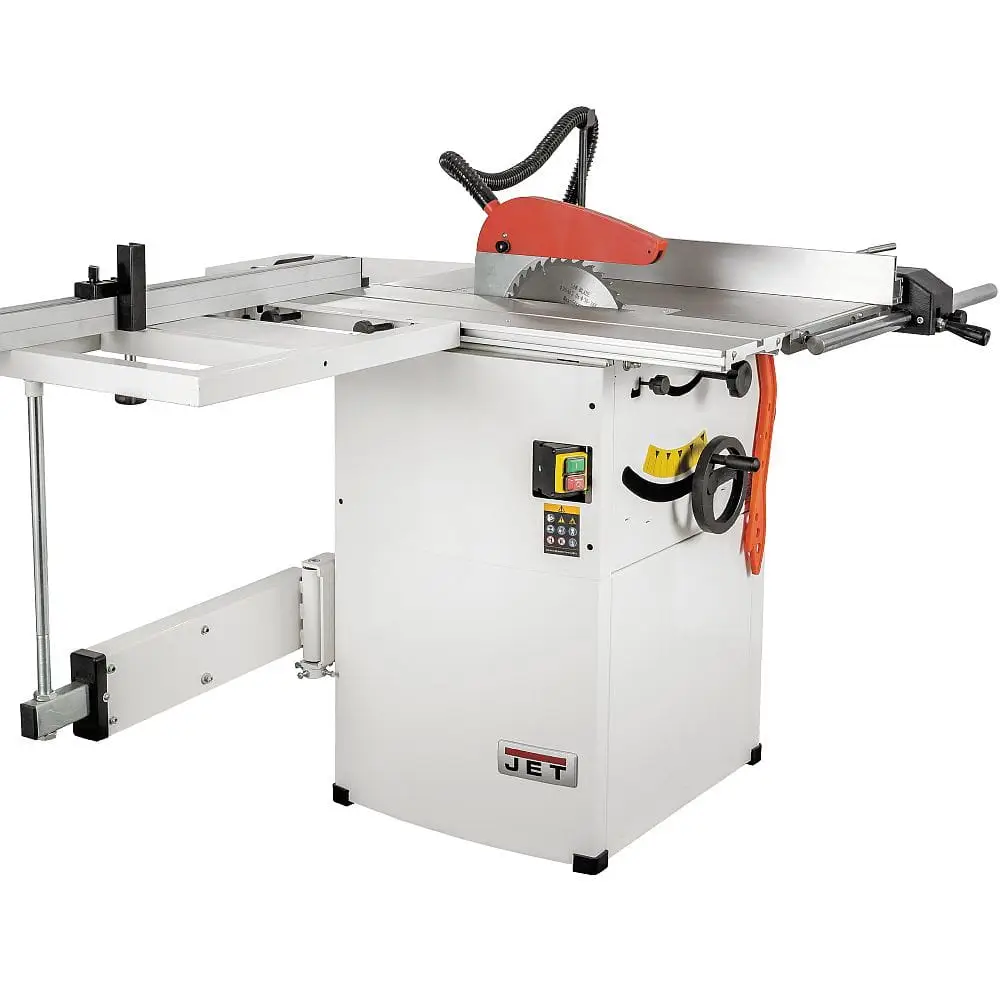

JET JTS-600X-T – kompaktowa pilarka formatowa do warsztatu stolarskiego

JET JTS-600X-T łączy funkcjonalność precyzyjnej pilarki stołowej z możliwościami aluminiowego wózka formatowego. Konstrukcja sprawdzi się w małych i średnich zakładach stolarskich, pracowniach meblarskich oraz warsztatach wykonujących krótkie serie elementów.

Maszyna umożliwia wykonywanie:

• cięć wzdłużnych,
• cięć poprzecznych,
• cięć ukośnych,
• formatowania mniejszych płyt,
• rozcinania desek i kantówek,
• docinania elementów meblowych,
• przygotowywania listew, ramek i poprzeczek,
• powtarzalnego skracania elementów na zadany wymiar.

Masywny, precyzyjnie szlifowany stół żeliwny zapewnia stabilne podparcie materiału, a żeliwny uchwyt agregatu tnącego pomaga zachować właściwą geometrię tarczy. Regulacja wysokości i pochylenia odbywa się za pomocą dużych kół ręcznych umieszczonych z przodu oraz z boku korpusu.

Do drewna litego i materiałów płytowych

Pilarka może być wykorzystywana do cięcia:

• drewna miękkiego,
• drewna twardego,
• desek,
• kantówek,
• klejonek,
• sklejki,
• MDF,
• płyt wiórowych,
• płyt OSB,
• odpowiednich twardych tworzyw sztucznych.

Rodzaj tarczy należy zawsze dopasować do materiału i kierunku cięcia. Maszyna nie jest przeznaczona do obróbki metalu.

Aluminiowy wózek formatowy 1000 × 255 mm

Wózek formatowy ma wymiary:

1000 × 255 mm

Maksymalny przesuw wózka wynosi około:

660 mm

Maksymalna długość cięcia poprzecznego:

610 mm

Stół wykonano z precyzyjnie obrobionego i anodowanego profilu aluminiowego. Prowadzenie na regulowanych rolkach pozwala ustawić wózek równolegle do tarczy oraz nieznacznie powyżej powierzchni stołu głównego.

Wózek ułatwia:

• skracanie desek,
• docinanie formatek,
• prostowanie nierównej krawędzi,
• wykonywanie cięć poprzecznych,
• stabilne prowadzenie szerszego materiału,
• obróbkę elementów, których trudno bezpiecznie prowadzić wyłącznie przy przykładnicy wzdłużnej.

Blokada wózka pomaga unieruchomić go podczas układania materiału, transportowania maszyny lub wykonywania prac niewymagających przesuwu.

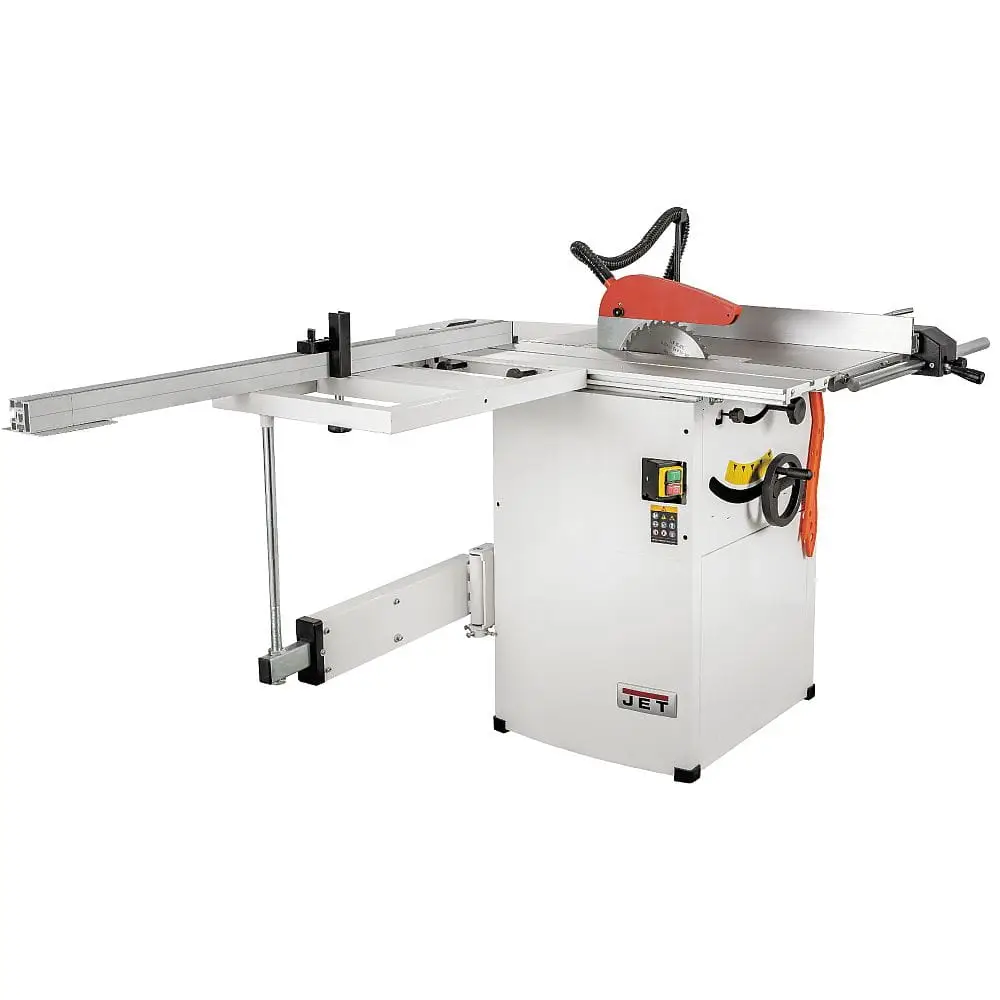

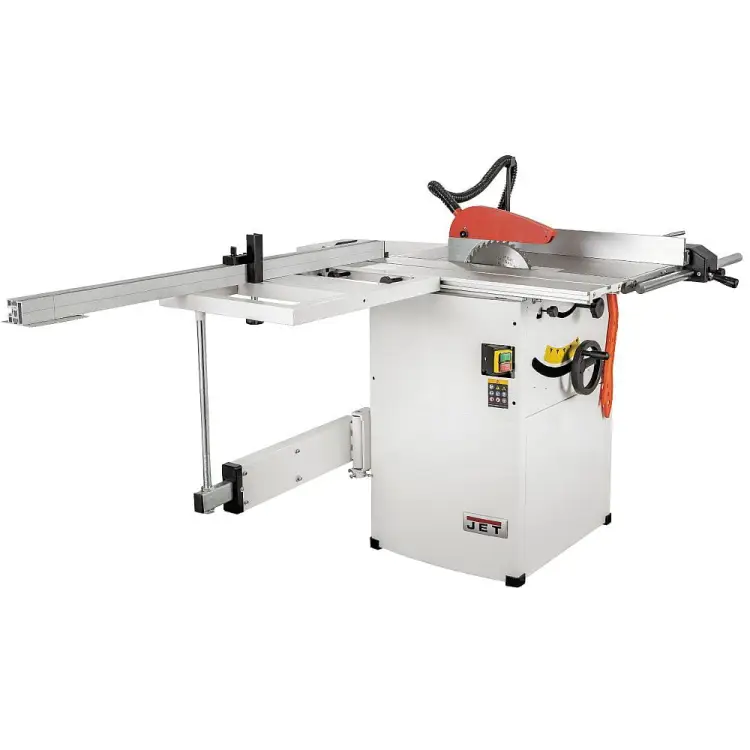

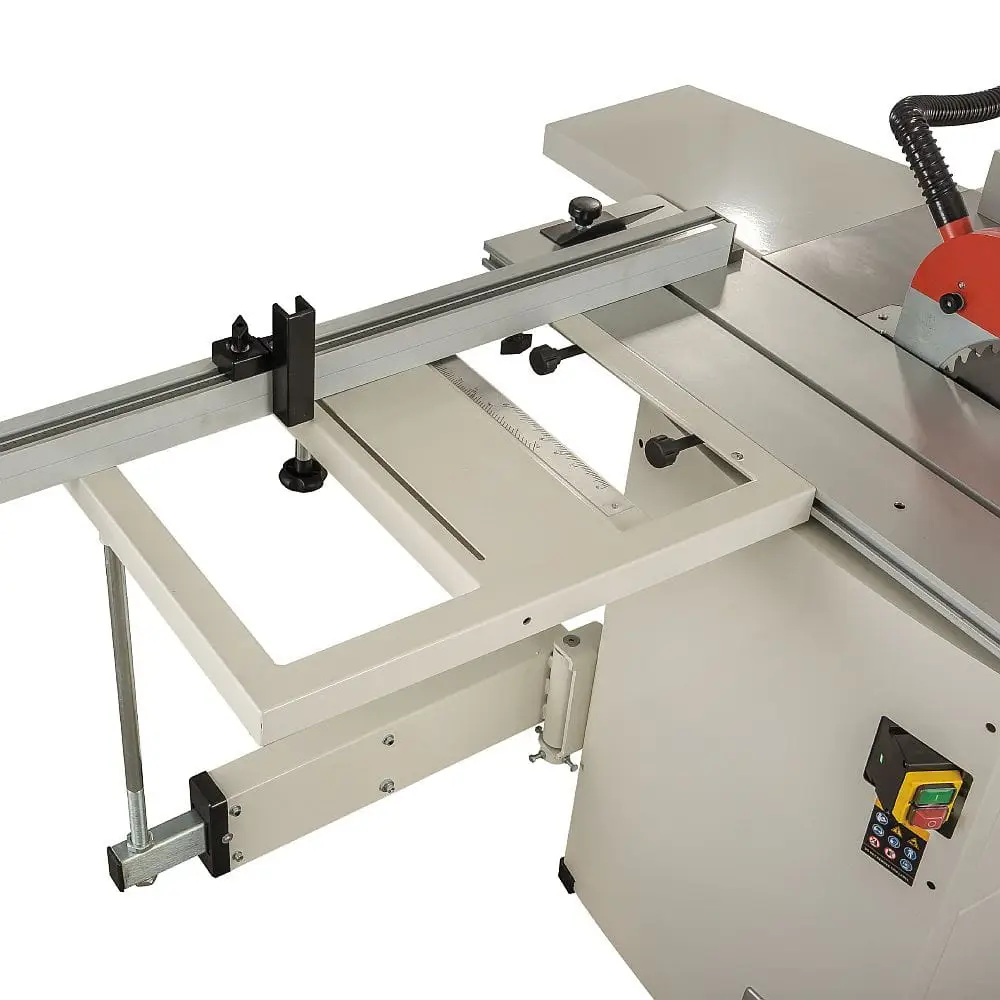

Stół podporowy 460 × 600 mm

Do wózka formatowego dołączony jest stół podporowy o wymiarach:

460 × 600 mm

Stół jest oparty na wysuwanym ramieniu teleskopowym. Zapewnia dodatkowe podparcie szerokich i cięższych elementów znajdujących się po lewej stronie tarczy.

Rozwiązanie sprawdzi się podczas:

• skracania szerokich desek,
• formatowania płyt,
• cięcia klejonek,
• przygotowywania elementów korpusowych,
• wykonywania cięć pod kątem,
• pracy z długą przykładnicą poprzeczną.

Przed rozpoczęciem pracy stół podporowy należy prawidłowo wypoziomować względem wózka.

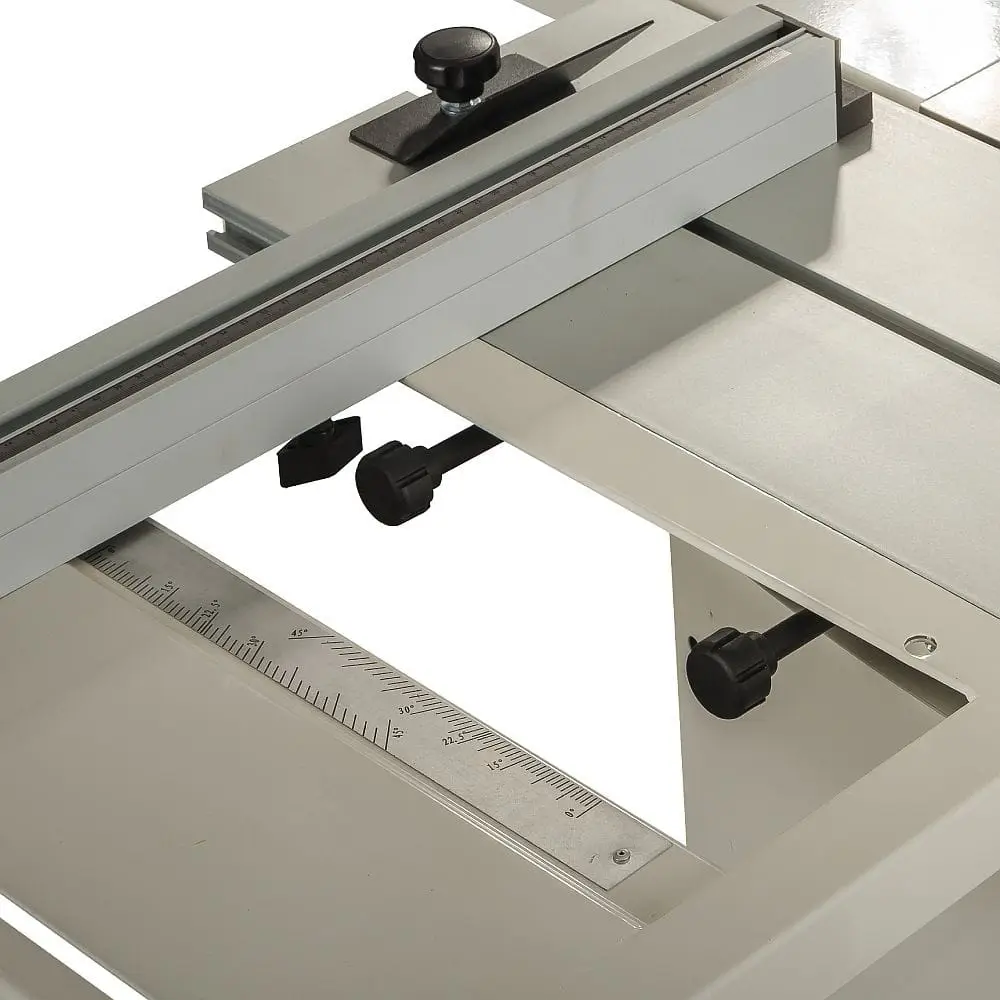

Teleskopowa przykładnica poprzeczna 2200 mm

W standardowym wyposażeniu znajduje się wysuwana przykładnica poprzeczna o długości do:

2200 mm

Przykładnica umożliwia:

• ustawienie długości obrabianego elementu,
• powtarzalne skracanie kolejnych detali,
• prowadzenie szerokich formatek,
• wykonywanie elementów o jednakowym wymiarze,
• podparcie długiej deski podczas cięcia poprzecznego.

Przesuwny ogranicznik długości ułatwia wykonywanie krótkich serii. Przed rozpoczęciem dokładnej produkcji warto wykonać cięcie próbne i skontrolować ustawienie przykładnicy względem tarczy.

Żeliwny stół główny 800 × 350 mm

Główny stół roboczy ma wymiary:

800 × 350 mm

Precyzyjnie szlifowane żeliwo:

• zapewnia równą powierzchnię,
• ogranicza drgania,
• stabilizuje agregat tnący,
• ułatwia płynne przesuwanie materiału,
• sprzyja zachowaniu dokładnych ustawień.

Powierzchnię należy regularnie oczyszczać z pyłu, żywicy i kleju. Do ochrony przed korozją można stosować preparaty przeznaczone do stołów maszyn stolarskich.

Przedłużenia powierzchni roboczej

Maszyna jest wyposażona w:

• prawe rozszerzenie stołu: 800 × 270 mm,
• tylne rozszerzenie stołu: 415 × 350 mm.

Prawe przedłużenie podpiera materiał podczas cięcia wzdłużnego. Tylne ogranicza opadanie elementu po przejściu przez tarczę.

Przy szczególnie długich lub ciężkich detalach należy zastosować dodatkowe:

• stojaki rolkowe,
• podpory kulkowe,
• stoły odbiorcze,
• podpory boczne.

Wszystkie dodatkowe elementy muszą być ustawione na wysokości stołu pilarki.

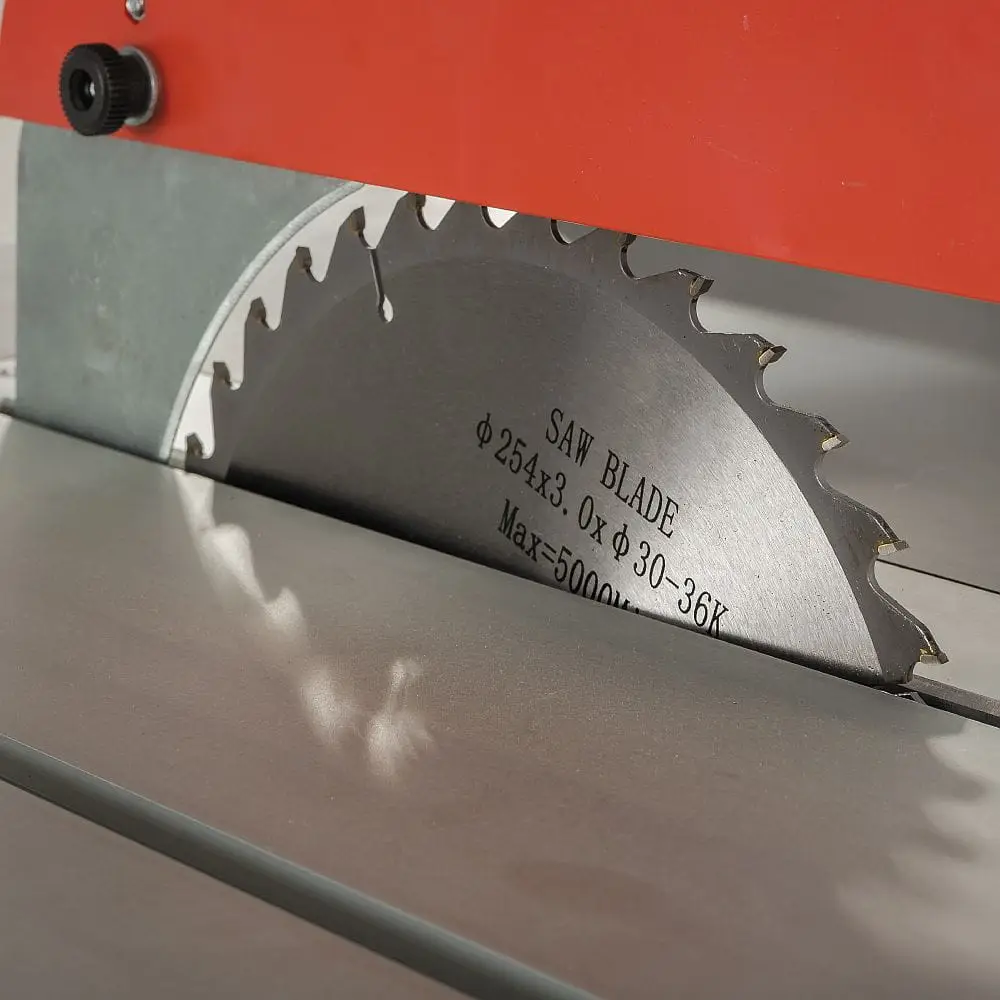

Tarcza pilarska Ø250 mm

JET JTS-600X-T współpracuje z tarczą o maksymalnych parametrach:

• średnica zewnętrzna: 250 mm,
• średnica otworu: 30 mm,
• prędkość obrotowa: 4000 obr./min.

W standardowym wyposażeniu znajduje się tarcza z węglikiem spiekanym.

Maksymalna wysokość cięcia wynosi:

• 80 mm przy 90°,
• 54 mm przy 45°.

Pozwala to ciąć między innymi:

• grube deski,
• kantówki,
• blaty,
• klejonki,
• elementy konstrukcyjne,
• materiały płytowe.

Do maszyny należy stosować tarcze zgodne z normą EN 847-1 i dopuszczone do pracy z prędkością co najmniej 4000 obr./min. Nie wolno stosować tarcz wykonanych ze stali szybkotnącej HSS.

Dobór tarczy do rodzaju pracy

Cięcie wzdłużne drewna

Do rozcinania drewna wzdłuż włókien najlepiej stosować tarczę z mniejszą liczbą zębów i większymi przestrzeniami do odprowadzania wiórów.

Takie uzębienie:

• ogranicza opór cięcia,
• sprawniej usuwa wióry,
• zmniejsza ryzyko przegrzewania,
• pozwala szybciej rozcinać deski i kantówki.

Cięcie poprzeczne

Do skracania drewna w poprzek włókien lepsza będzie tarcza z większą liczbą zębów. Zapewni gładszą krawędź i ograniczy wyrwania.

MDF, sklejka i płyty laminowane

Do materiałów płytowych należy dobrać tarczę przeznaczoną do:

• MDF,
• sklejki,
• płyt wiórowych,
• laminatów,
• materiałów dwustronnie wykończonych.

Maszyna nie ma agregatu podcinającego. Jakość dolnej krawędzi płyty laminowanej zależy więc od rodzaju i stanu tarczy, prawidłowego prowadzenia materiału oraz ustawienia wysokości cięcia.

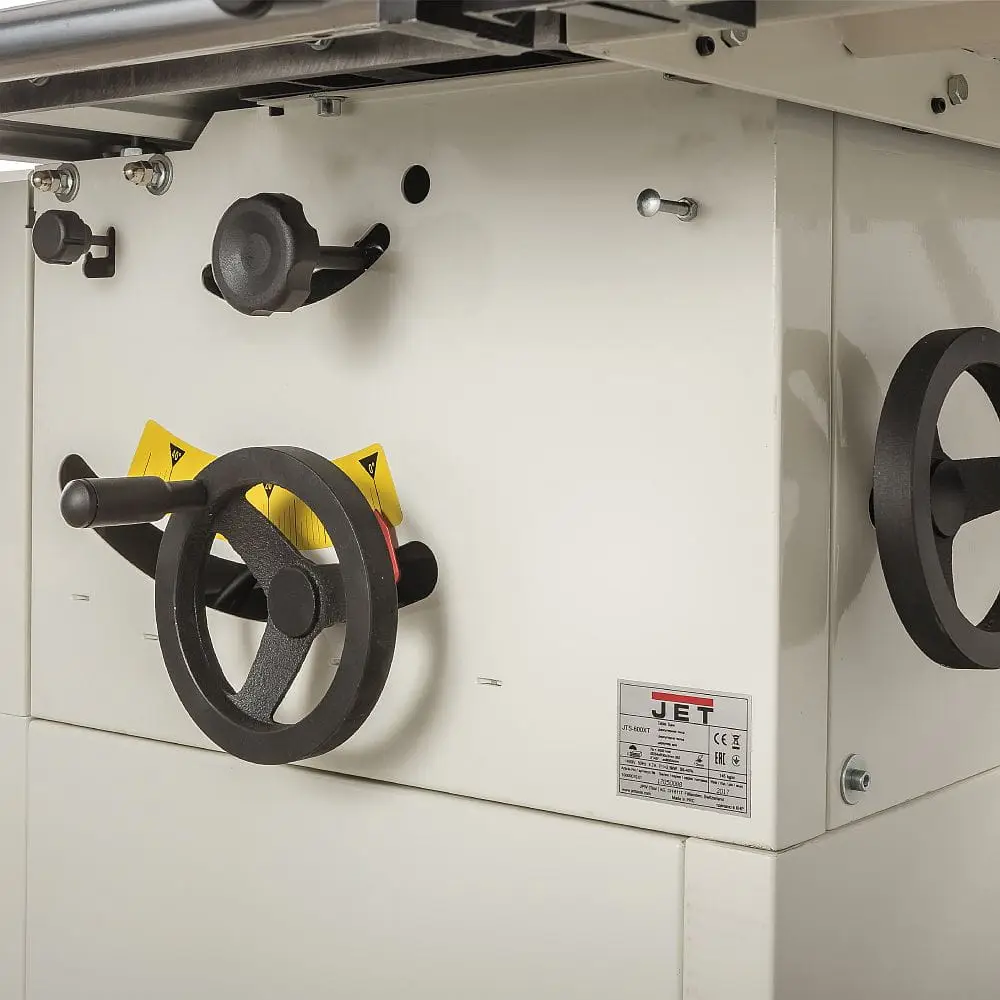

Pochylenie tarczy od 0° do 45°

Agregat tnący można pochylać w zakresie:

0–45°

Umożliwia to wykonywanie:

• faz,
• cięć ukośnych,
• elementów ramowych,
• połączeń pod kątem,
• listew wykończeniowych,
• klinów i części konstrukcyjnych.

Przy ustawieniu 45° maksymalna wysokość cięcia zmniejsza się do 54 mm.

Kąt ustawia się za pomocą bocznego koła ręcznego. Po uzyskaniu właściwej pozycji agregat należy dokładnie zablokować. Przy pracach wymagających dużej precyzji warto skontrolować pochylenie miernikiem cyfrowym.

Szerokość cięcia wzdłużnego 610 mm

Maksymalna szerokość cięcia przy przykładnicy wzdłużnej wynosi:

610 mm

Pozwala to przygotowywać:

• półki,
• deski o określonej szerokości,
• listwy,
• boki meblowe,
• mniejsze blaty,
• powtarzalne formatki.

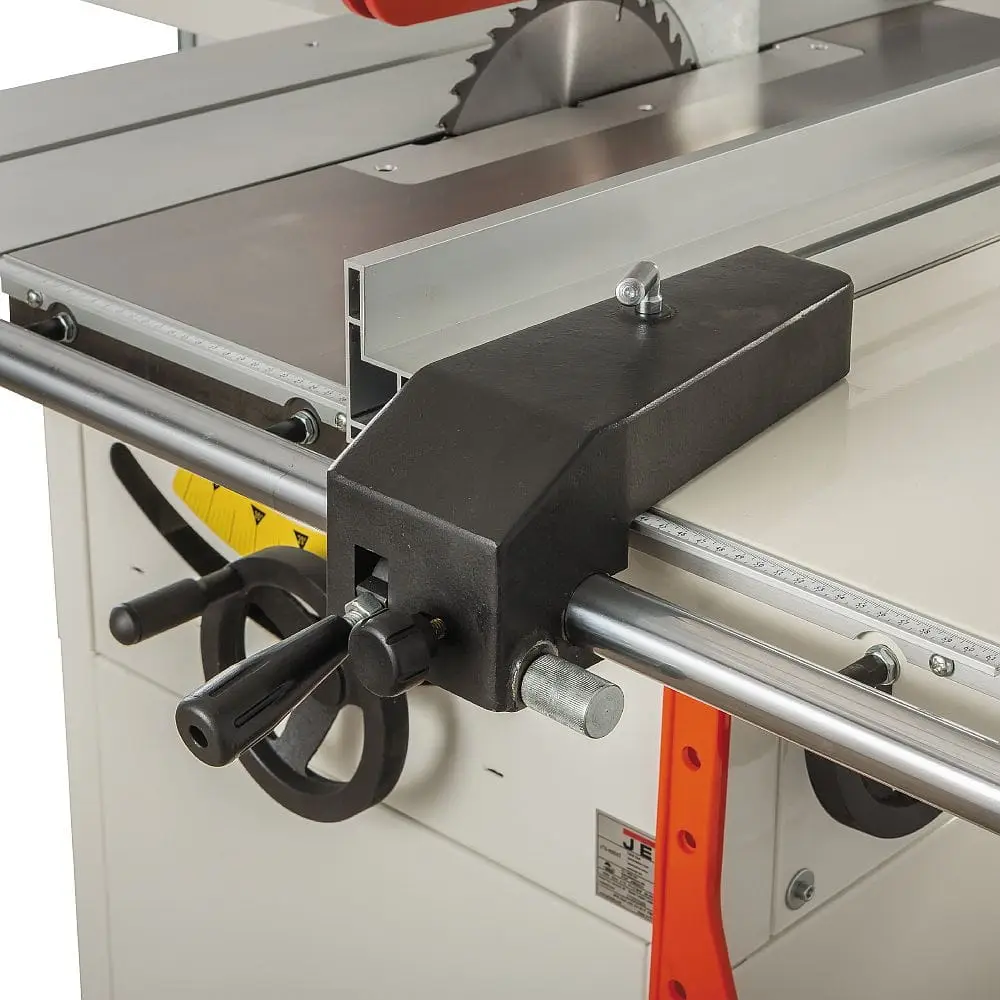

Przykładnica jest prowadzona po sztywnej, okrągłej prowadnicy i ma zintegrowaną mikroregulację. Po zgrubnym ustawieniu można precyzyjnie skorygować jej położenie, a następnie mocno zablokować.

Dwustronny profil można ustawić w pozycji wysokiej lub niskiej. Niższa pozycja ułatwia cięcie wąskich elementów i pracę przy pochylonej tarczy.

Klin rozszczepiający

Klin rozszczepiający znajduje się bezpośrednio za tarczą.

Jego zadaniem jest:

• ograniczenie zamykania się rzazu,
• zmniejszenie ryzyka zakleszczenia materiału,
• ograniczenie odrzutu,
• stabilizowanie rozciętych części elementu,
• podtrzymywanie górnej osłony tarczy.

Odległość pomiędzy zębami tarczy a klinem powinna wynosić około 3–8 mm.

Grubość klina musi być większa niż grubość korpusu tarczy, ale mniejsza niż szerokość wykonywanego rzazu. Tarcza musi więc być prawidłowo dopasowana do konstrukcji zabezpieczenia.

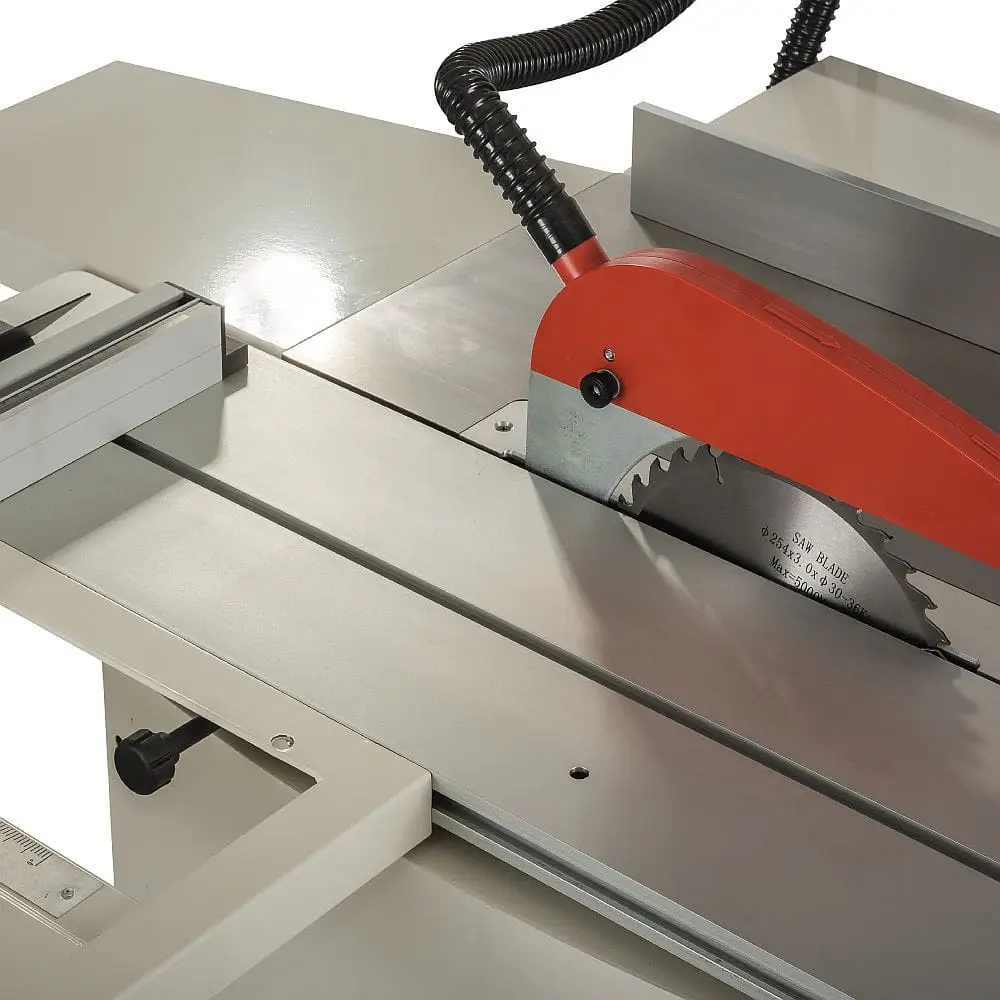

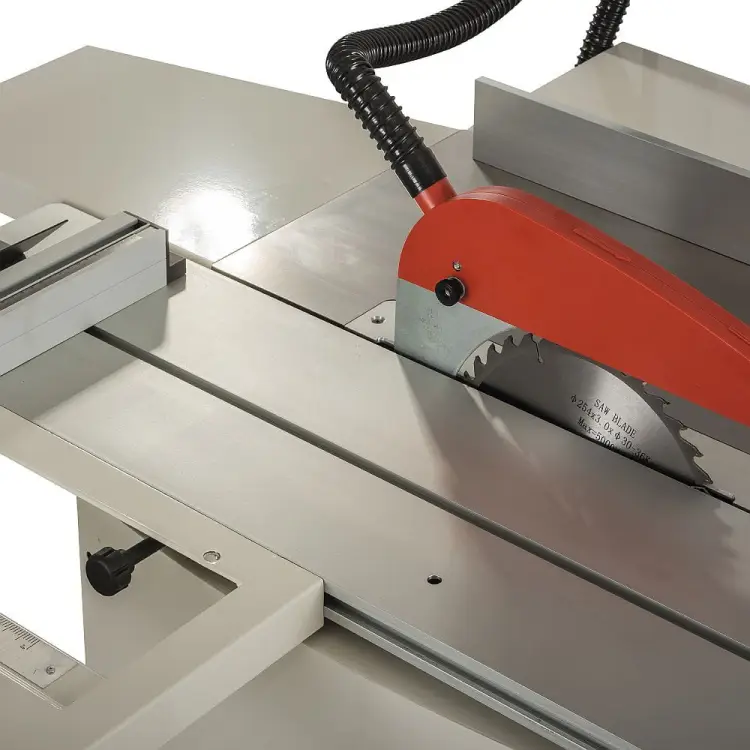

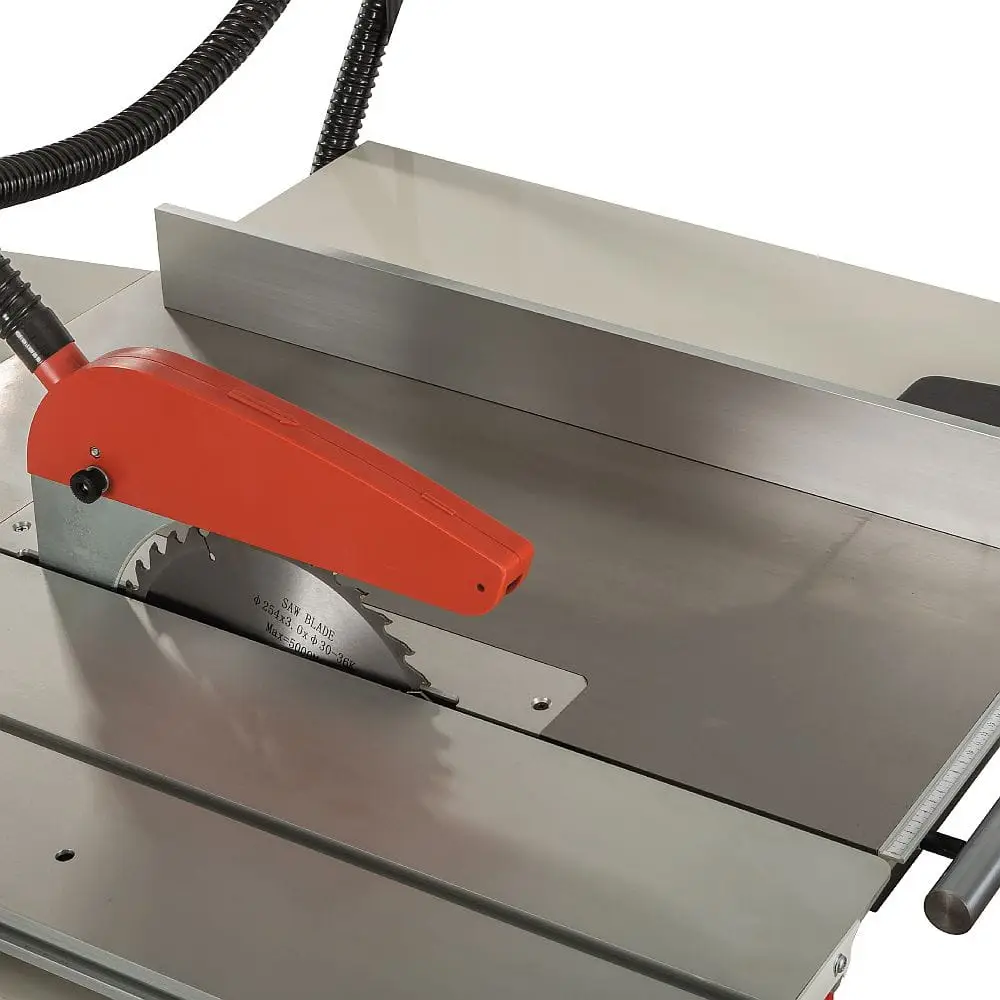

Osłona tarczy z odciąganiem pyłu

Górna osłona ogranicza dostęp do obracającej się tarczy i odbiera część pyłu powstającego ponad powierzchnią materiału.

Osłonę należy:

• opuścić możliwie blisko obrabianego elementu,
• prawidłowo zamocować na klinie,
• połączyć z przewodem odciągowym,
• pozostawić zamontowaną podczas standardowego cięcia.

Cięcie przelotowe bez klina i górnej osłony jest niedopuszczalne.

Silnik trójfazowy 1,5 kW

JET JTS-600X-T jest wyposażona w trójfazowy silnik indukcyjny.

Najważniejsze parametry:

• zasilanie: 400 V / 50 Hz / 3 fazy,
• moc wyjściowa: 1,5 kW / 2 HP w trybie S1,
• pobór mocy: około 2,5 kW,
• prąd znamionowy: około 4,7 A,
• zalecane zabezpieczenie: 16 A,
• zalecany przewód: H07RN-F 4 × 1,5 mm².

Silnik indukcyjny:

• nie wymaga wymiany szczotek,
• zapewnia stabilne obroty,
• generuje ograniczone drgania,
• jest odpowiedni do regularnej pracy warsztatowej,
• współpracuje z elektromechanicznym hamulcem.

Po pierwszym podłączeniu należy sprawdzić kierunek obrotu wrzeciona. W razie niewłaściwej kolejności faz korektę powinien wykonać elektryk albo należy wykorzystać odwracacz faz we właściwie wyposażonej wtyczce CEE.

Elektromechaniczny hamulec silnika

Hamulec skraca czas obracania się tarczy po wyłączeniu pilarki.

Sprawny układ powinien zatrzymać tarczę w czasie nieprzekraczającym około:

10 sekund

Jeżeli czas zatrzymywania jest dłuższy, maszyna wymaga kontroli układu hamulcowego.

Tarczy nie wolno zatrzymywać poprzez boczne dociskanie drewna lub innego przedmiotu.

Odciąganie znad i spod tarczy

Pilarka odbiera trociny z dwóch stref:

• dolnej obudowy agregatu,
• górnej osłony tarczy.

W standardowym wyposażeniu znajduje się przewód, rozdzielacz typu Y i wspornik podtrzymujący instalację.

Główne przyłącze ma średnicę:

100 mm

Zalecane parametry odciągu:

• przepływ powietrza: około 565 m³/h,
• podciśnienie: około 850 Pa,
• prędkość powietrza w króćcu: około 20 m/s.

Przewody powinny być możliwie krótkie, szczelne, odporne na zapłon i prawidłowo uziemione.

Skuteczny odciąg:

• ogranicza ilość pyłu w warsztacie,
• poprawia widoczność linii cięcia,
• zmniejsza gromadzenie trocin pod tarczą,
• chroni mechanizmy regulacyjne,
• ogranicza ryzyko zatkania dolnej osłony.

Zamykany wyłącznik

Maszyna ma zamykany wyłącznik zabezpieczający przed nieuprawnionym uruchomieniem.

Rozwiązanie jest szczególnie przydatne w:

• warsztatach zatrudniających kilka osób,
• pracowniach szkolnych,
• zakładach, w których dostęp do maszyn jest kontrolowany,
• pomieszczeniach wymagających zabezpieczenia po zakończeniu pracy.

Wyłącznik przeciążeniowy zatrzymuje silnik w przypadku nadmiernego obciążenia. Przed ponownym uruchomieniem należy poczekać na schłodzenie i usunąć przyczynę przeciążenia.

Różnica między JTS-600X-T a JTS-600XL-T

Najważniejszą różnicą jest długość wózka formatowego i dostępna długość cięcia.

JET JTS-600X-T:

• wózek 1000 × 255 mm,
• maksymalny przesuw około 660 mm,
• maksymalna długość cięcia 610 mm,
• bardziej kompaktowa konstrukcja,
• masa około 150 kg.

JET JTS-600XL-T:

• dłuższy wózek formatowy,
• długość cięcia do około 1600 mm,
• większe zapotrzebowanie na przestrzeń,
• wyższa masa.

JTS-600X-T będzie dobrym wyborem do warsztatu, w którym najczęściej obrabiane są deski, mniejsze formatki i elementy o długości do około 610 mm podczas cięcia poprzecznego.

Wyposażenie standardowe

W zestawie znajdują się:

• pilarka JET JTS-600X-T,
• zamknięta podstawa,
• żeliwny stół główny,
• prawe rozszerzenie stołu,
• tylne rozszerzenie stołu,
• aluminiowy wózek formatowy,
• stół podporowy 460 × 600 mm,
• ramię teleskopowe,
• teleskopowa przykładnica poprzeczna,
• ogranicznik długości,
• przykładnica wzdłużna z podwójnym profilem,
• mikroregulacja przykładnicy wzdłużnej,
• tarcza Ø250 mm,
• klin rozszczepiający,
• górna osłona tarczy,
• przewód odciągowy,
• rozdzielacz typu Y,
• wspornik przewodu odciągowego,
• popychacz,
• narzędzia obsługowe,
• elementy montażowe,
• instrukcja obsługi,
• lista części zamiennych.

Wyposażenie opcjonalne

Do maszyny można dobrać:

• podstawę mobilną JET 708118 do maszyn o masie do 250 kg,
• precyzyjną przykładnicę kątową JET 10000073,
• stojaki rolkowe i podpory,
• przewód odciągowy Ø100 mm,
• opaski zaciskowe,
• tarcze Ø250 × 30 mm do różnych zastosowań,
• tarcze do cięcia wzdłużnego drewna,
• tarcze uniwersalne,
• tarcze do sklejki, MDF i płyt laminowanych.

Najważniejsze zalety JET JTS-600X-T

• aluminiowy wózek formatowy 1000 × 255 mm,
• maksymalna długość cięcia 610 mm,
• stół podporowy na ramieniu teleskopowym,
• teleskopowa przykładnica poprzeczna do 2200 mm,
• żeliwny stół główny 800 × 350 mm,
• prawe i tylne przedłużenie powierzchni roboczej,
• tarcza Ø250 mm,
• wysokość cięcia do 80 mm,
• wysokość cięcia 54 mm przy 45°,
• pochylenie tarczy 0–45°,
• szerokość cięcia wzdłużnego do 610 mm,
• przykładnica wzdłużna z mikroregulacją,
• trójfazowy silnik indukcyjny,
• moc wyjściowa 1,5 kW,
• elektromechaniczny hamulec,
• odciąganie znad i spod tarczy,
• króciec odciągowy Ø100 mm,
• klin rozszczepiający,
• górna osłona tarczy,
• zamykany wyłącznik,
• ciężka i stabilna konstrukcja,
• możliwość rozbudowy o podstawę mobilną.

Dane techniczne

Wskazówki dotyczące użytkowania

Przed uruchomieniem należy sprawdzić:

• prawidłowe podłączenie instalacji 400 V,
• właściwy kierunek obrotów tarczy,
• stan i ostrość tarczy,
• prawidłowe dokręcenie mocowania,
• ustawienie klina rozszczepiającego,
• zamontowanie górnej osłony,
• zablokowanie przykładnic,
• stabilność stołu podporowego,
• prawidłowe prowadzenie wózka,
• podłączenie odciągu,
• brak gwoździ i innych ciał obcych w materiale,
• usunięcie kluczy oraz narzędzi ze stołu.

Podczas pracy należy:

• poczekać na osiągnięcie pełnych obrotów,
• stać poza linią możliwego odrzutu,
• prowadzić materiał jednym płynnym ruchem,
• korzystać z wózka lub właściwej przykładnicy,
• podpierać długie i szerokie elementy,
• używać popychacza przy elementach węższych niż 120 mm,
• utrzymywać dłonie poza strefą tarczy,
• stosować okulary, ochronniki słuchu i ochronę dróg oddechowych.

Nie wolno:

• wykonywać cięcia z wolnej ręki,
• obrabiać metalu,
• używać tarcz HSS,
• montować zestawów dado,
• pracować bez klina i osłony,
• zatrzymywać tarczy naciskiem bocznym,
• usuwać odpadów przy obracającej się tarczy,
• regulować maszyny bez odłączenia zasilania,
• pozostawiać włączonej pilarki bez nadzoru.

Konserwacja

Przed czyszczeniem, regulacją lub wymianą tarczy należy:

1. Wyłączyć maszynę.
2. Odłączyć ją od zasilania.
3. Poczekać na całkowite zatrzymanie tarczy.
4. Zabezpieczyć pilarkę przed przypadkowym uruchomieniem.

Po każdej pracy

Należy:

• oczyścić żeliwny stół,
• usunąć trociny z dolnej obudowy,
• sprawdzić drożność odciągu,
• oczyścić górną osłonę,
• usunąć pył z obudowy silnika,
• sprawdzić prowadzenie wózka,
• skontrolować tarczę i klin.

Kontrola wózka

Wózek powinien poruszać się:

• płynnie,
• bez nadmiernego luzu,
• równolegle do tarczy,
• nieznacznie powyżej powierzchni stołu głównego.

Do rolek i powierzchni prowadzących nie należy nakładać nadmiernej ilości lepkiego smaru, ponieważ może wiązać pył.

Kontrola tarczy

Tarcza musi być:

• ostra,
• czysta,
• prosta,
• pozbawiona pęknięć,
• odpowiednia do obrabianego materiału,
• zgodna z klinem rozszczepiającym.

Uszkodzoną tarczę należy natychmiast wymienić.

Kontrola hamulca

Jeżeli po wyłączeniu tarcza obraca się dłużej niż około 10 sekund, układ hamulcowy powinien zostać sprawdzony przez serwis.

FAQ – najczęściej zadawane pytania

Czy JET JTS-600X-T jest pilarką formatową?

Tak. Jest wyposażona w aluminiowy wózek, stół podporowy i teleskopową przykładnicę poprzeczną.

Jaka jest długość cięcia na wózku?

Maksymalnie 610 mm.

Jakie są wymiary wózka?

1000 × 255 mm.

Czym różni się od JTS-600XL-T?

JTS-600XL-T ma znacznie dłuższy wózek i umożliwia cięcie na długość do około 1600 mm. Wersja X jest bardziej kompaktowa.

Jaką średnicę ma tarcza?

250 mm.

Jaka jest średnica otworu?

30 mm.

Jaka jest maksymalna wysokość cięcia?

80 mm przy ustawieniu 90°.

Jaka jest wysokość cięcia przy 45°?

54 mm.

Jaka jest maksymalna szerokość cięcia wzdłużnego?

610 mm.

Czy maszyna ma podcinacz?

Nie.

Czy można ciąć płyty laminowane?

Tak, po zastosowaniu odpowiedniej tarczy. Brak podcinacza oznacza jednak, że jakość dolnej krawędzi zależy od tarczy i sposobu prowadzenia materiału.

Czy można ciąć MDF i sklejkę?

Tak. Należy zastosować odpowiednią tarczę oraz skuteczny odciąg pyłu.

Jaką moc ma silnik?

Moc wyjściowa wynosi 1,5 kW w trybie pracy ciągłej S1.

Czy pilarka wymaga zasilania 400 V?

Tak. Jest to wersja trójfazowa.

Czy silnik ma hamulec?

Tak. Tarcza powinna zatrzymać się w czasie do około 10 sekund.

Czy tarcza znajduje się w zestawie?

Tak. W standardowym wyposażeniu znajduje się tarcza Ø250 mm.

Czy stół podporowy znajduje się w zestawie?

Tak. Ma wymiary 460 × 600 mm.

Jak długa jest przykładnica poprzeczna?

Można ją wysunąć do około 2200 mm.

Czy pilarka ma mikroregulację przykładnicy?

Tak. Przykładnica wzdłużna ma mechanizm precyzyjnego ustawienia.

Jaka jest średnica odciągu?

100 mm.

Jak wydajny powinien być odciąg?

Około 565 m³/h przy podciśnieniu około 850 Pa.

Czy odciąganie odbywa się również znad tarczy?

Tak. Górna osłona jest połączona z głównym systemem odciągowym.

Czy można wykonywać cięcie z wolnej ręki?

Nie. Materiał musi być prowadzony za pomocą wózka albo odpowiedniej przykładnicy.

Kiedy należy używać popychacza?

Przy cięciu elementów węższych niż 120 mm oraz zawsze wtedy, gdy dłonie znalazłyby się zbyt blisko tarczy.

Ile waży maszyna?

Około 150 kg.
