JET JWBS-20-T – profesjonalna piła taśmowa do drewna

JET JWBS-20-T to ciężka i wydajna pilarka taśmowa przeznaczona do profesjonalnej obróbki drewna litego, materiałów drewnopochodnych oraz odpowiednich twardych tworzyw sztucznych.

Duża wysokość cięcia wynosząca 406 mm umożliwia rozcinanie grubych desek, belek i klejonych półfabrykatów. Szerokość cięcia do 508 mm pozwala prowadzić duże elementy pomiędzy taśmą a korpusem maszyny.

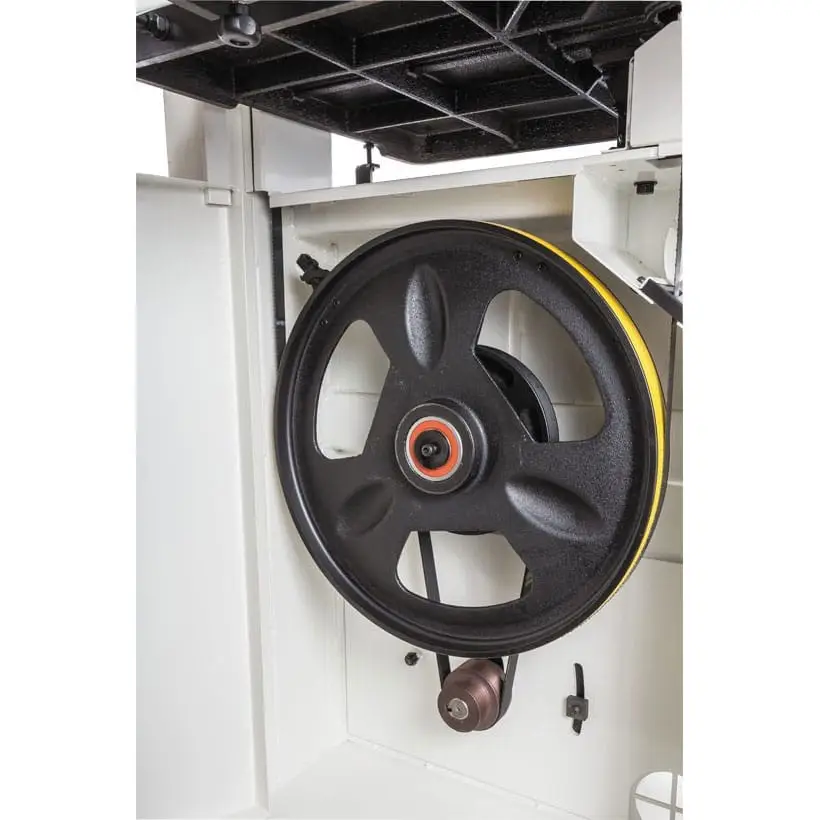

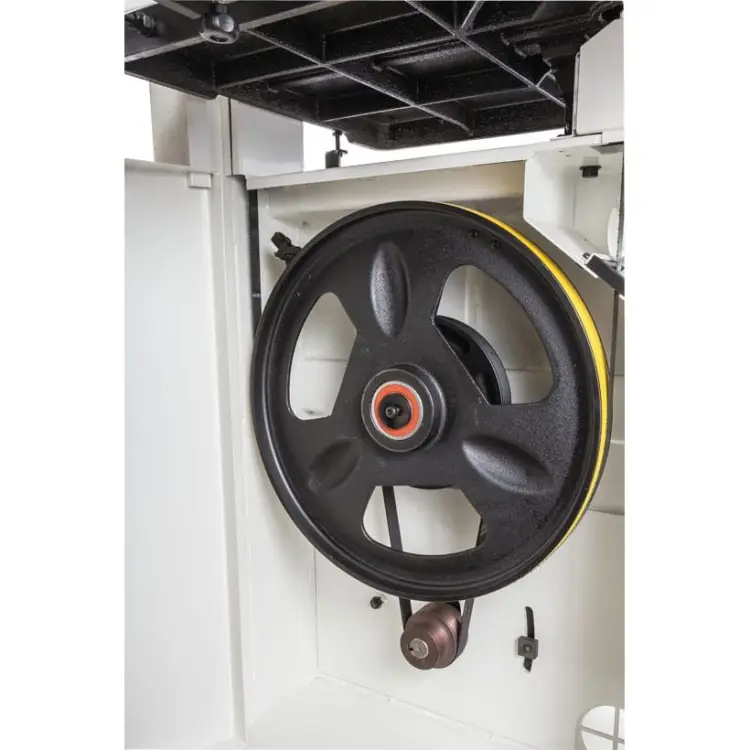

Trójfazowy silnik, masywne koła prowadzące, ciężki żeliwny stół i konstrukcja o masie około 276 kg zapewniają stabilność potrzebną podczas intensywnej pracy. Piła sprawdzi się zarówno przy prostym rozcinaniu wzdłużnym, jak i podczas wycinania łuków, cięcia pod kątem oraz przygotowywania cienkich lameli.

JET JWBS-20-T jest przeznaczona do profesjonalnych zakładów stolarskich, pracowni meblarskich, firm wykonujących schody i drzwi oraz warsztatów zajmujących się obróbką drewna o dużych przekrojach.

Do rozcinania, formatowania i wycinania kształtów

JET JWBS-20-T sprawdzi się podczas:

• rozcinania grubych desek,
• dzielenia szerokich elementów,
• cięcia wzdłużnego drewna litego,
• przygotowywania cienkich lameli,
• rozcinania klejonych półfabrykatów,
• obróbki kantówek i belek,
• wycinania elementów krzywoliniowych,
• przygotowywania nóg i oparć meblowych,
• wykonywania części schodów,
• obróbki elementów drzwiowych,
• wycinania szablonów,
• przygotowywania elementów do toczenia,
• cięcia sklejek i płyt drewnopochodnych,
• wykonywania cięć pod kątem,
• przycinania elementów poprzecznie,
• pracy seryjnej przy przykładnicy wzdłużnej.

Szeroki zakres dostępnych taśm pozwala dopasować maszynę zarówno do szybkiego rozcinania prostoliniowego, jak i dokładnego wycinania ciasnych łuków.

Duża wydajność cięcia

Maksymalna wysokość cięcia 406 mm

Maksymalna wysokość obrabianego elementu wynosi:

406 mm

Tak duży prześwit pozwala przecinać:

• wysokie kantówki,
• szerokie deski ustawione pionowo,
• klejone bloki drewniane,
• elementy schodów,
• półfabrykaty do toczenia,
• belki konstrukcyjne,
• grube elementy mebli,
• materiał przeznaczony do rozcinania na cienkie warstwy.

Podczas cięcia wysokiego materiału należy stosować szeroką, prawidłowo napiętą i ostrą taśmę oraz niższą prędkość cięcia. Górną prowadnicę trzeba opuścić możliwie blisko powierzchni elementu.

Maksymalna szerokość cięcia 508 mm

Odległość pomiędzy taśmą i korpusem maszyny wynosi:

508 mm

Pozwala to prowadzić duże elementy bez zahaczania o ramę pilarki.

Szerokość robocza ma szczególne znaczenie podczas:

• cięcia szerokich desek,
• wycinania łuków w dużych elementach,
• obróbki blatów i klejonek,
• przygotowywania części schodowych,
• cięcia elementów krzeseł i stołów,
• obróbki dużych szablonów,
• wycinania elementów dekoracyjnych.

Połączenie szerokości 508 mm z wysokością 406 mm zapewnia przestrzeń roboczą odpowiednią do wymagających zastosowań profesjonalnych.

Silnik 3,7 kW do pracy profesjonalnej

Trójfazowy napęd 400 V

JET JWBS-20-T jest wyposażona w silnik trójfazowy o parametrach:

• moc pobierana: około 6 kW w trybie S6 40%,
• moc wyjściowa: 3,7 kW / 5 HP w trybie S1,
• zasilanie: 400 V / 50 Hz / 3 fazy,
• prąd znamionowy: około 8,8 A,
• zalecane zabezpieczenie: 16 A.

Duży zapas mocy pozwala przecinać szerokie i wysokie elementy bez nadmiernego spadku prędkości taśmy.

Napęd sprawdzi się podczas:

• rozcinania twardego drewna,
• wykonywania wysokich cięć wzdłużnych,
• pracy z taśmami o szerokości do 38 mm,
• regularnej produkcji elementów,
• cięcia grubych klejonek,
• obróbki materiału konstrukcyjnego.

Podłączenie elektryczne powinno zostać wykonane przez osobę posiadającą odpowiednie uprawnienia. Po podłączeniu należy sprawdzić kierunek ruchu taśmy – zęby muszą przesuwać się w dół, w stronę stołu.

Elektromechaniczny hamulec silnika

Silnik został wyposażony w hamulec elektromechaniczny, który skraca czas zatrzymywania taśmy po wyłączeniu maszyny.

Sprawny hamulec powinien zatrzymać taśmę w czasie nieprzekraczającym około:

10 sekund

Rozwiązanie:

• zwiększa bezpieczeństwo stanowiska,
• skraca czas oczekiwania przed regulacją,
• ułatwia częste zmiany ustawień,
• ogranicza czas obracania się taśmy po zakończeniu cięcia.

Nie wolno hamować taśmy za pomocą drewna ani innego przedmiotu. Jeżeli czas zatrzymywania wyraźnie się wydłuży, maszyna wymaga kontroli układu hamulcowego.

Dwie prędkości taśmy

Prędkość 640 m/min

Niższa prędkość wynosi:

640 m/min

Sprawdzi się podczas:

• wysokiego rozcinania,
• cięcia twardego drewna,
• obróbki grubych kantówek,
• pracy z szeroką taśmą,
• wykonywania długich cięć wzdłużnych,
• przecinania materiału powodującego duże obciążenie.

Niższa prędkość zwiększa siłę dostępną na taśmie i ułatwia kontrolowanie maszyny podczas wymagających cięć.

Prędkość 1220 m/min

Wyższa prędkość wynosi:

1220 m/min

Jest przeznaczona do:

• standardowego cięcia drewna,
• obróbki cieńszych materiałów,
• wycinania łuków,
• szybszego rozcinania miękkiego drewna,
• pracy z mniejszą głębokością cięcia,
• wykonywania cięć wymagających płynnej powierzchni.

Zmiana prędkości odbywa się przez przełożenie pasa napędowego na odpowiedni zestaw kół pasowych. Regulację wykonuje się wyłącznie po odłączeniu maszyny od zasilania.

Taśmy o szerokości od 3 do 38 mm

Długość taśmy 4013 mm

JET JWBS-20-T współpracuje z taśmami o długości nominalnej:

4013 mm

Dopuszczalny zakres długości wynosi około:

3990–4035 mm

Taśma musi być przeznaczona do pracy na kołach pilarki i dobrana do rodzaju wykonywanego cięcia.

Szerokość taśmy 3–38 mm

Maszyna obsługuje taśmy o szerokości:

od 3 do 38 mm

Tak szeroki zakres umożliwia wykonywanie zarówno precyzyjnych łuków, jak i ciężkich cięć prostoliniowych.

Taśmy 3–6 mm

Nadają się do:

• ciasnych łuków,
• małych promieni,
• elementów dekoracyjnych,
• wycinania skomplikowanych kształtów,
• drobnych części meblowych.

Wąska taśma łatwiej skręca w materiale, ale nie powinna być stosowana do ciężkiego rozcinania wysokich elementów.

Taśmy 10–16 mm

Sprawdzą się podczas:

• łagodniejszych łuków,
• cięcia uniwersalnego,
• obróbki szablonowej,
• wykonywania elementów krzeseł,
• przygotowywania części mebli.

Taśmy 20–25 mm

Są odpowiednie do:

• prostych cięć wzdłużnych,
• cięcia przy przykładnicy,
• rozcinania desek,
• przygotowywania lameli,
• obróbki średnio wysokich elementów.

Taśmy 30–38 mm

Najlepiej sprawdzają się przy:

• wysokim rozcinaniu,
• cięciu grubych desek,
• pracy w twardym drewnie,
• wykonywaniu długich cięć prostoliniowych,
• przygotowywaniu cienkich warstw z szerokiego materiału.

Szeroka taśma ma większą sztywność boczną, dlatego lepiej utrzymuje prosty kierunek podczas wysokiego cięcia.

Grubość taśmy 0,6–0,9 mm

Dopuszczalna grubość taśmy wynosi:

od 0,6 do 0,9 mm

Taśma musi być dopasowana do średnicy kół, wymaganego napięcia i charakteru pracy.

Nie należy montować taśm:

• pękniętych,
• skrzywionych,
• z uszkodzonym zgrzewem,
• z wyłamanymi zębami,
• o niewłaściwej długości,
• o grubości niedostosowanej do maszyny.

Uszkodzona taśma może pęknąć podczas pracy i powinna zostać natychmiast wymieniona.

Jak dobrać podziałkę zębów?

Mała liczba zębów na cal

Taśmy z dużymi zębami i małą liczbą TPI sprawdzą się podczas:

• wysokiego rozcinania,
• szybkiego cięcia wzdłużnego,
• obróbki miękkiego drewna,
• cięcia grubych elementów,
• odprowadzania dużej ilości wiórów.

W rzazie powinno jednocześnie pracować przynajmniej kilka zębów. Zbyt duża podziałka przy cienkim materiale może powodować szarpanie i uszkadzanie krawędzi.

Większa liczba zębów na cal

Drobniejsze uzębienie jest odpowiednie do:

• cienkich elementów,
• sklejek,
• płyt,
• cięcia poprzecznego,
• wycinania małych kształtów,
• pracy wymagającej gładszej krawędzi.

Zbyt drobne uzębienie używane do wysokiego rozcinania może szybko zapychać się wiórami, nagrzewać i powodować schodzenie taśmy z linii cięcia.

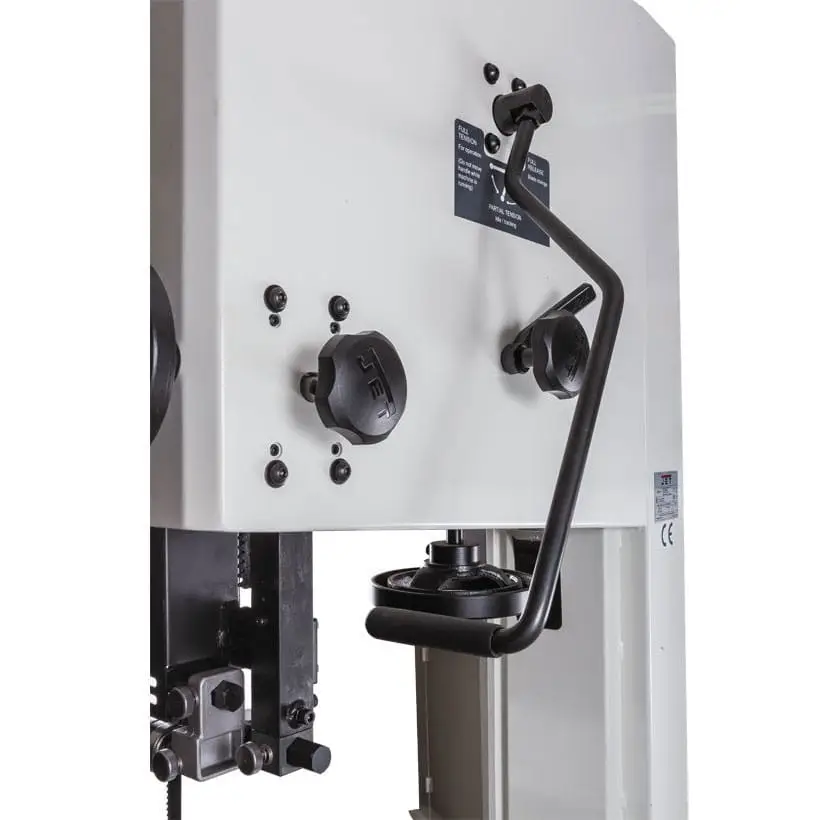

 Szybkie zwalnianie napięcia taśmy

Trzy pozycje dźwigni napinającej

Mechanizm szybkiego zwalniania pozwala ustawić:

• pełne napięcie do pracy,
• częściowe napięcie podczas przerwy,
• całkowite zwolnienie potrzebne przy wymianie taśmy.

Rozwiązanie ułatwia:

• szybkie przygotowanie maszyny,
• wymianę taśmy,
• odciążenie taśmy podczas dłuższego postoju,
• ograniczenie trwałego odkształcania okładzin kół,
• zachowanie wcześniej ustawionej wartości napięcia.

Podczas pracy dźwignia musi znajdować się w pozycji pełnego napięcia.

Po zakończeniu pracy można przełączyć ją na napięcie częściowe. Całkowite zwolnienie stosuje się przede wszystkim podczas wymiany taśmy.

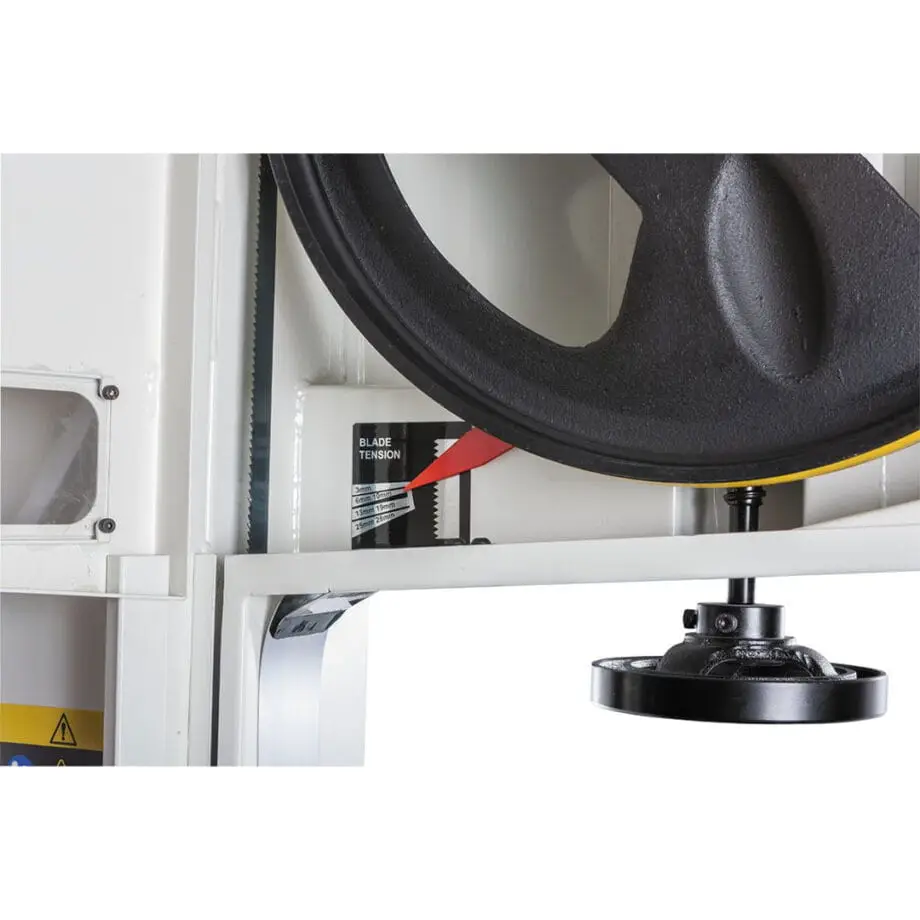

Czytelna skala napięcia

Wartość napięcia można kontrolować na skali dopasowanej do szerokości taśmy.

Skala pomaga w ustawieniu początkowym, ale ostateczna regulacja powinna uwzględniać:

• szerokość taśmy,
• jej grubość,
• rodzaj uzębienia,
• wysokość cięcia,
• zachowanie podczas pracy,
• zalecenia producenta konkretnej taśmy.

Zbyt małe napięcie może powodować falowanie i schodzenie z linii. Zbyt duże przeciąża taśmę, łożyska i mechanizm górnego koła.

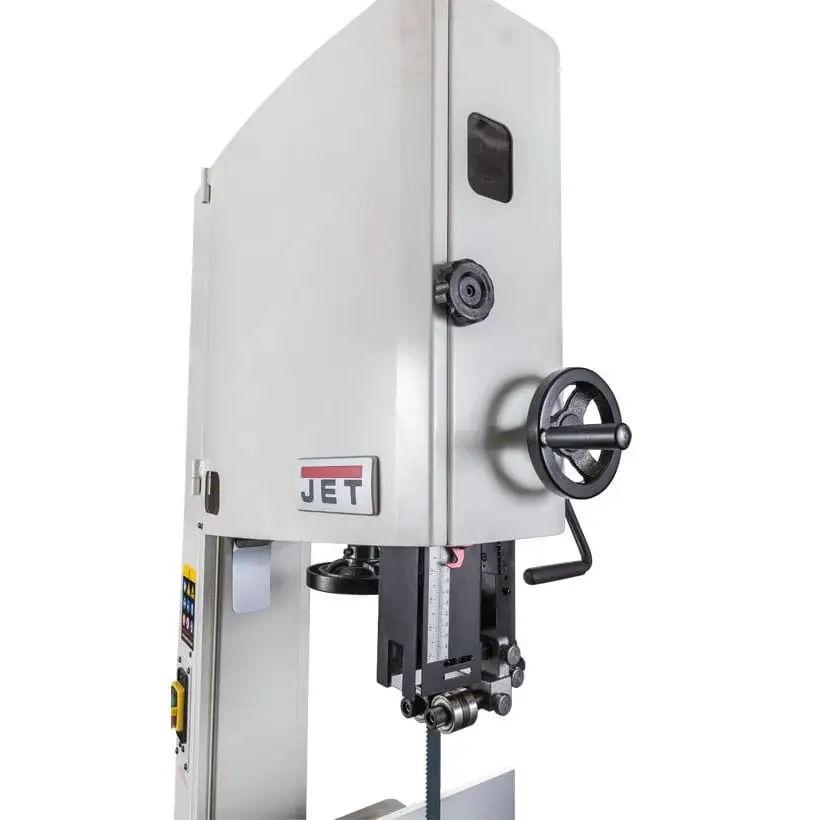

Okna kontroli taśmy

W obudowie znajdują się okna pozwalające kontrolować:

• położenie taśmy na górnym kole,
• ustawienie napięcia.

Okno toru taśmy ułatwia jej wycentrowanie bez ciągłego otwierania całej osłony.

Regulację prowadzenia wykonuje się przy wyłączonym silniku, obracając koła ręcznie. Taśma powinna poruszać się stabilnie w środkowej części gumowej okładziny koła.

Przed uruchomieniem trzeba zamknąć wszystkie drzwi i sprawdzić, czy taśma nie dotyka osłon ani elementów prowadzących.

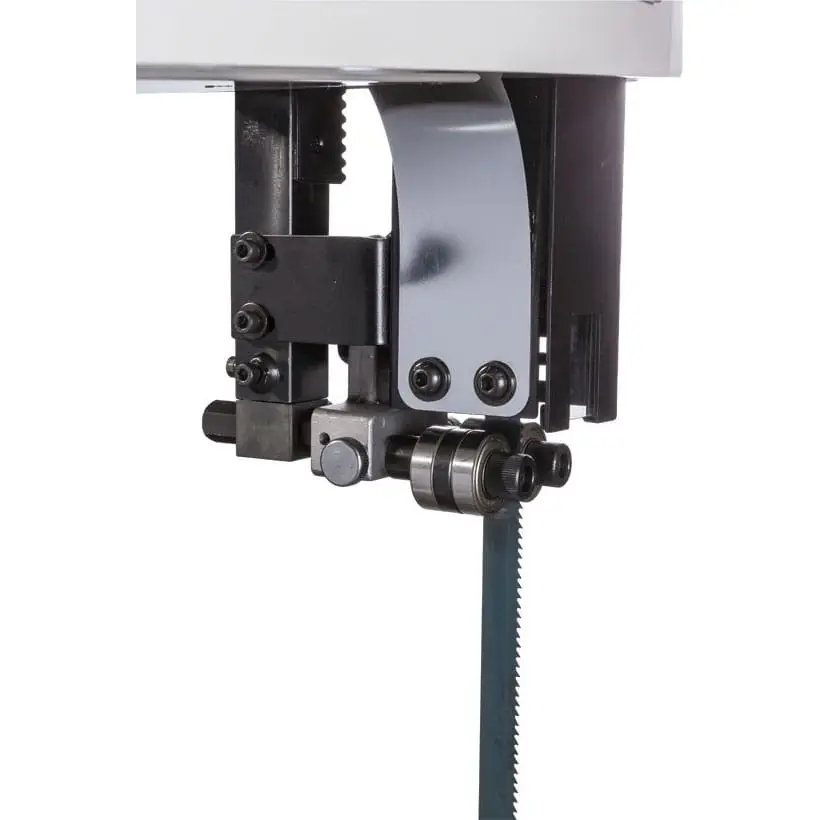

Beznarzędziowa regulacja

Prowadnice można ustawiać za pomocą wygodnych pokręteł i blokad.

Rozwiązanie ułatwia:

• zmianę szerokości taśmy,
• szybką korektę ustawienia,
• przygotowanie maszyny do innego rodzaju cięcia,
• kontrolę luzów,
• ograniczenie czasu potrzebnego na przezbrojenie.

Po każdej wymianie taśmy należy ponownie ustawić górne i dolne prowadzenie.

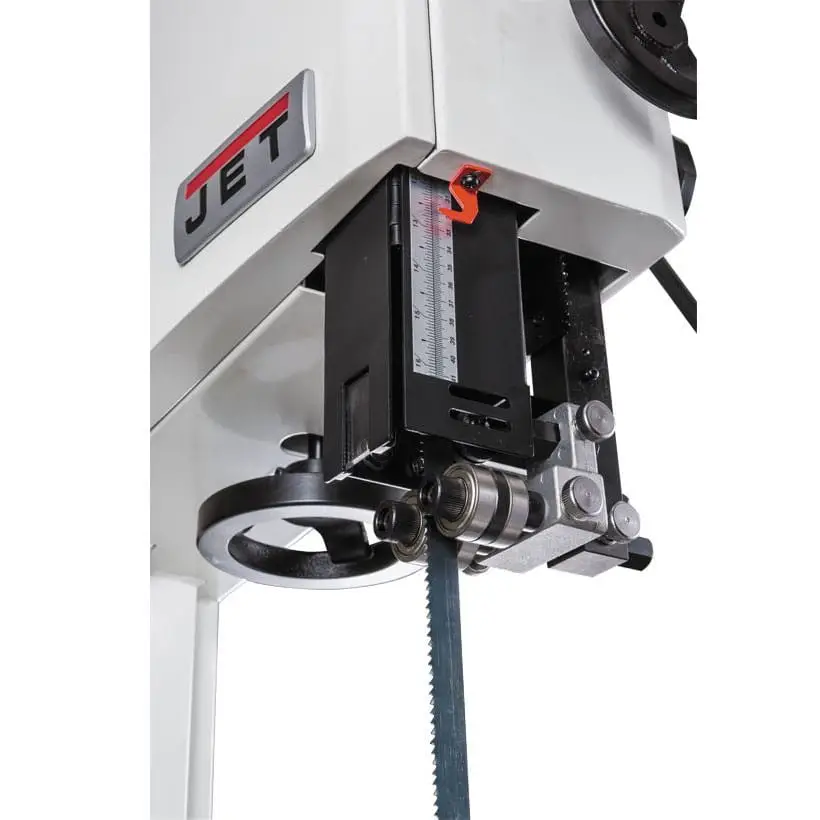

Regulowana kolumna prowadnicy

Górny zespół prowadzący jest zamontowany na sztywnej, czterostronnej kolumnie.

Wysokość ustawia się za pomocą koła ręcznego i mechanizmu zębatkowego.

Prowadnicę należy ustawić około:

3 mm nad obrabianym materiałem

Niskie ustawienie:

• zmniejsza długość niepodpartego fragmentu taśmy,
• poprawia dokładność cięcia,
• ogranicza możliwość jej skręcenia,
• zmniejsza odsłoniętą strefę narzędzia,
• zwiększa bezpieczeństwo operatora.

Pozostawianie prowadnicy wysoko nad cienkim materiałem pogarsza stabilność i niepotrzebnie odsłania taśmę.

Żeliwny stół 690 × 508 mm

Stół roboczy ma wymiary:

690 × 508 mm

Duża, precyzyjnie wykonana powierzchnia zapewnia podparcie szerokich i ciężkich elementów.

Żeliwna konstrukcja:

• skutecznie tłumi drgania,
• zapewnia wysoką sztywność,
• stabilizuje materiał,
• ułatwia płynne prowadzenie,
• zachowuje ustawiony kąt,
• zapewnia trwałą powierzchnię odniesienia.

Wysokość stołu nad podłogą wynosi około:

940 mm

Stół ma wymienną wkładkę wokół taśmy. Jej powierzchnia może zostać wyrównana za pomocą śrub regulacyjnych, aby nie tworzyła uskoku podczas prowadzenia materiału.

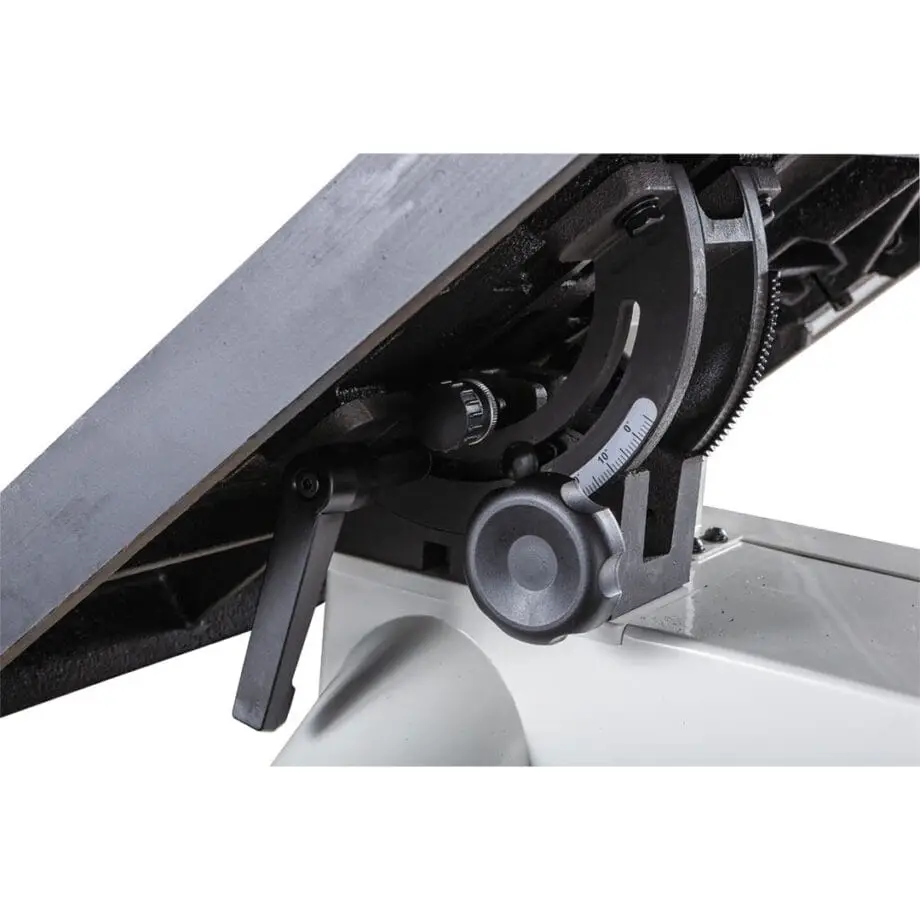

Pochylenie stołu od –5° do +45°

Stół można pochylić:

• do 5° w lewo,
• do 45° w prawo.

Zakres regulacji wynosi:

od –5° do +45°

Pozwala to wykonywać:

• cięcia ukośne,
• fazowanie krawędzi,
• elementy ramowe,
• części schodów,
• kliny i elementy konstrukcyjne,
• cięcia według pochyłego szablonu,
• przygotowywanie powierzchni do klejenia pod kątem.

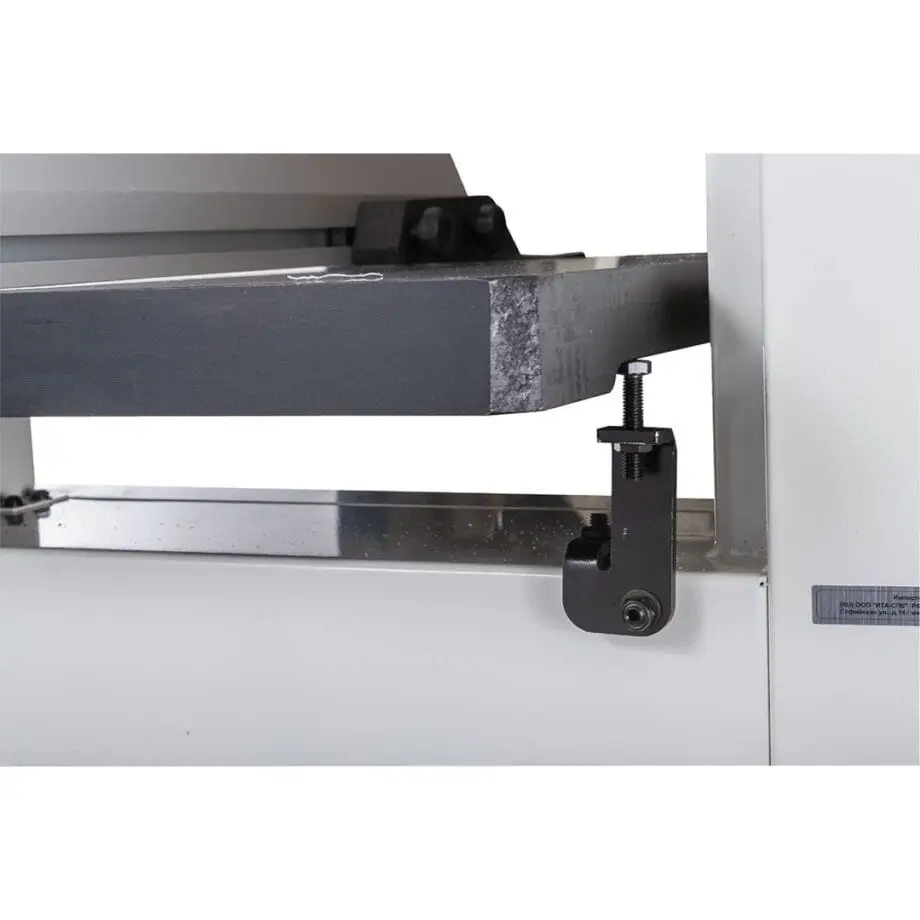

Położenie 90° ma regulowany ogranicznik, ułatwiający szybkie przywrócenie stołu do ustawienia prostopadłego względem taśmy.

Przy pochylonym stole przykładnicę należy ustawiać po niższej stronie, aby materiał był dociskany do powierzchni roboczej, a nie unoszony przez siłę cięcia.

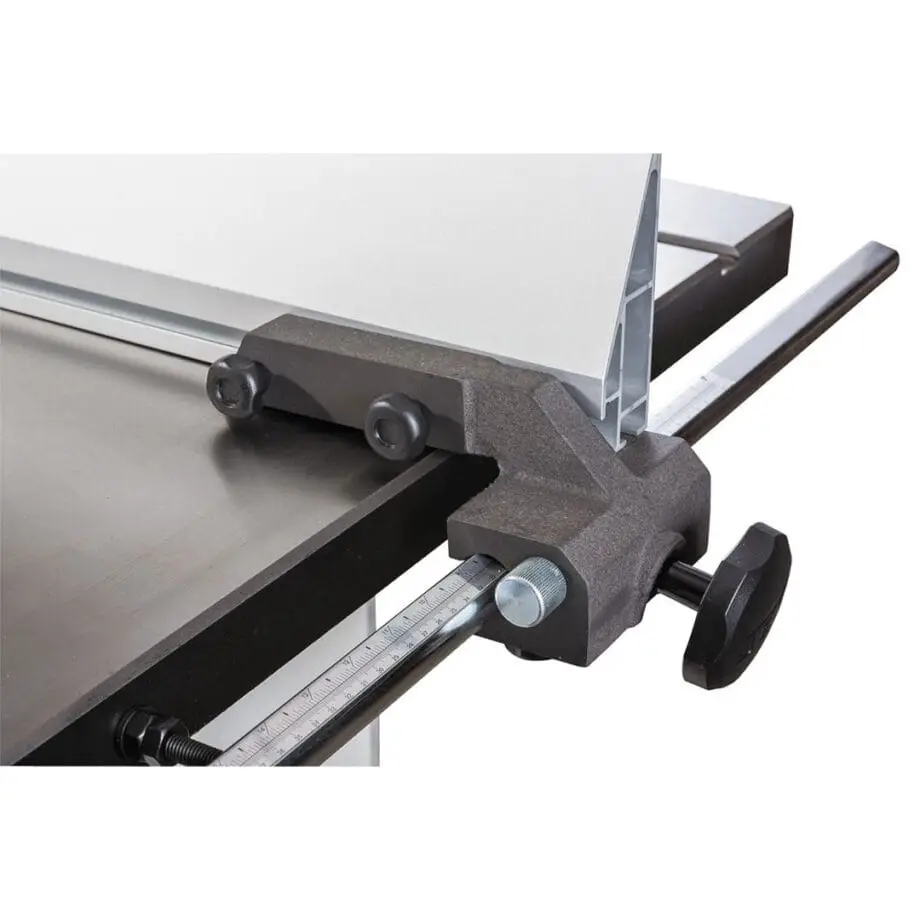

Przykładnica wzdłużna z mikroregulacją

Masywna przykładnica służy do prostoliniowego prowadzenia materiału podczas cięcia wzdłużnego i rozcinania.

Mechanizm umożliwia:

• szybkie przesunięcie do przybliżonego położenia,
• dokładną korektę pokrętłem mikroregulacji,
• pewne zablokowanie,
• ustawienie profilu pionowo,
• ustawienie profilu poziomo.

Pozycja pionowa zapewnia wysokie podparcie podczas rozcinania desek ustawionych na krawędzi.

Pozycja pozioma sprawdzi się przy:

• cienkich elementach,
• płytkich cięciach,
• wąskich listwach,
• pracy z nisko ustawioną prowadnicą taśmy.

Przed rozpoczęciem cięcia przykładnica musi być prawidłowo zablokowana. Nie należy wykonywać prostych cięć z wolnej ręki, gdy materiał może zostać bezpiecznie poprowadzony przy przykładnicy.

Przykładnica kątowa w zestawie

Przykładnica kątowa porusza się w rowku stołu i umożliwia kontrolowane prowadzenie elementu podczas cięcia poprzecznego oraz ukośnego.

Sprawdzi się podczas:

• skracania listew,
• cięcia kantówek,
• przygotowywania elementów pod kątem,
• wykonywania serii powtarzalnych części,
• obróbki niewielkich elementów,
• przygotowywania połączeń ramowych.

Przed precyzyjną pracą należy sprawdzić ustawienie kąta 90° względem rowka i taśmy.

Podczas cięcia poprzecznego materiał powinien być pewnie oparty o przykładnicę i przesuwany płynnie bez obracania.

Rozcinanie desek na cienkie lamele

Duża wysokość cięcia, silnik 3,7 kW oraz możliwość stosowania taśm do 38 mm sprawiają, że JWBS-20-T dobrze nadaje się do rozcinania grubych desek na cieńsze warstwy.

Tak przygotowane lamele można wykorzystać do:

• klejenia elementów giętych,
• wykonywania fornirów warsztatowych,
• produkcji paneli,
• tworzenia dekoracyjnych okładzin,
• przygotowywania elementów instrumentów,
• wykonywania cienkich części meblowych.

Najlepsze rezultaty zapewnia:

• szeroka taśma przeznaczona do rozcinania,
• mała liczba zębów na cal,
• prawidłowe napięcie,
• niska prędkość taśmy,
• dokładnie ustawiona przykładnica,
• równomierne podawanie materiału,
• skuteczne odciąganie trocin.

Po rozcięciu powierzchnia może wymagać dalszego wyrównania na grubościówce albo szlifierce walcowej.

Wycinanie łuków i nieregularnych kształtów

Po zamontowaniu węższej taśmy JET JWBS-20-T umożliwia wykonywanie:

• ciasnych i łagodnych łuków,
• elementów dekoracyjnych,
• nóg meblowych,
• oparć krzeseł,
• kształtów według szablonu,
• części zabawek,
• elementów przeznaczonych do dalszego frezowania.

Promień skrętu zależy głównie od szerokości taśmy. Im węższa taśma, tym ciaśniejszy łuk można wykonać.

Nie należy zmuszać szerokiej taśmy do zbyt ciasnego skrętu. Może to spowodować jej odkształcenie, zejście z toru albo pęknięcie.

Przy wycinaniu skomplikowanego kształtu warto wykonać nacięcia pomocnicze prowadzące od krawędzi materiału do linii docelowej.

Dwa króćce odciągowe Ø100 mm

Maszyna ma dwa przyłącza odciągowe o średnicy:

2 × 100 mm

Króćce odbierają trociny z dolnej części obudowy oraz bezpośredniego sąsiedztwa strefy cięcia.

Dwupunktowe odciąganie:

• ogranicza nagromadzenie trocin na dolnym kole,
• poprawia widoczność stanowiska,
• zmniejsza zapylenie warsztatu,
• chroni prowadnice i łożyska,
• ogranicza osadzanie zanieczyszczeń na ogumieniu,
• pomaga zachować stabilny tor taśmy.

Instalacja powinna zapewniać prędkość powietrza około 20 m/s. Przy dwóch przewodach 100 mm potrzebny jest odciąg dysponujący odpowiednią wydajnością oraz zapasem uwzględniającym opory filtrów, kolan i przewodów.

Masywna konstrukcja stalowa

Masa około 276 kg

Masa netto maszyny wynosi:

około 276 kg

Ciężki korpus:

• ogranicza drgania,
• stabilizuje żeliwny stół,
• utrzymuje wzajemne ustawienie kół,
• poprawia jakość wysokich cięć,
• ogranicza przesuwanie się maszyny,
• zapewnia odpowiednie podparcie silnika i mechanizmu napinania.

Pilarkę należy ustawić na równej, mocnej i stabilnej posadzce.

Wymiary całkowite wynoszą około:

940 × 845 × 2235 mm

Przy planowaniu stanowiska trzeba uwzględnić również miejsce potrzebne przed i za maszyną do prowadzenia długich elementów.

Wyposażenie standardowe

W zestawie znajdują się:

• profesjonalna piła taśmowa JET JWBS-20-T,
• żeliwny stół roboczy,
• wkładka stołu,
• przykładnica wzdłużna,
• aluminiowy profil przykładnicy,
• szyna prowadząca,
• mikroregulacja przykładnicy,
• przykładnica kątowa,
• taśma tnąca,
• górne i dolne prowadnice łożyskowe,
• mechanizm szybkiego zwalniania napięcia,
• skala napięcia taśmy,
• koło regulacji wysokości prowadnicy,
• dwa króćce odciągowe Ø100 mm,
• pierścień transportowy,
• narzędzia montażowe,
• elementy potrzebne do złożenia maszyny.

Rodzaj i podziałkę taśmy roboczej należy dobierać do wykonywanego zadania.

Dlaczego warto wybrać JET JWBS-20-T?

• profesjonalna piła taśmowa do drewna,
• wysokość cięcia do 406 mm,
• szerokość cięcia do 508 mm,
• silnik trójfazowy 3,7 kW S1,
• moc pobierana około 6 kW S6 40%,
• zasilanie 400 V,
• dwie prędkości 640 i 1220 m/min,
• taśmy o szerokości od 3 do 38 mm,
• długość taśmy 4013 mm,
• duże koła prowadzące Ø514 mm,
• żeliwny stół 690 × 508 mm,
• pochylenie stołu od –5° do +45°,
• wysokość robocza 940 mm,
• przykładnica wzdłużna z mikroregulacją,
• profil przykładnicy ustawiany pionowo lub poziomo,
• przykładnica kątowa w zestawie,
• szybkie zwalnianie napięcia taśmy,
• trzy pozycje mechanizmu napinającego,
• skala napięcia dopasowana do szerokości taśmy,
• okno kontroli toru taśmy,
• górne i dolne prowadnice łożyskowe,
• regulacja prowadnic za pomocą pokręteł,
• sztywna kolumna prowadzona zębatkowo,
• elektromechaniczny hamulec silnika,
• zabezpieczenie przeciążeniowe,
• wyłącznik magnetyczny,
• dwa króćce odciągowe Ø100 mm,
• ciężka konstrukcja o masie 276 kg,
• możliwość cięcia prostego, ukośnego i krzywoliniowego,
• możliwość rozcinania desek na cienkie lamele.

Dane techniczne

Producent: JET
Model: JWBS-20-T
Numer producenta: 714850T
Kod dystrybutora: 121-JWBS-20T
Rodzaj maszyny: pionowa piła taśmowa do drewna
Zalecane zastosowanie: profesjonalne i produkcyjne
Obrabiane materiały: drewno, materiały drewnopochodne i odpowiednie twarde tworzywa sztuczne
Zasilanie: 400 V / 50 Hz / 3 fazy
Moc pobierana: około 6 kW / S6 40%
Moc wyjściowa: 3,7 kW / 5 HP / S1
Prąd znamionowy: około 8,8 A
Zalecane zabezpieczenie: 16 A
Zalecany przewód: H07RN-F 5 × 1,5 mm²
Hamulec silnika: elektromechaniczny
Maksymalny czas zatrzymania: około 10 sekund
Zabezpieczenie przeciążeniowe: tak
Maksymalna wysokość cięcia: 406 mm
Maksymalna szerokość cięcia: 508 mm
Średnica kół: 514 mm
Długość taśmy: 4013 mm
Dopuszczalny zakres długości: około 3990–4035 mm
Zakres szerokości taśmy: 3–38 mm
Zakres grubości taśmy: 0,6–0,9 mm
Liczba prędkości: 2
Niższa prędkość taśmy: 640 m/min
Wyższa prędkość taśmy: 1220 m/min
Wymiary stołu: 690 × 508 mm
Materiał stołu: żeliwo
Zakres pochylenia stołu: od –5° do +45°
Wysokość robocza stołu: 940 mm
Przykładnica wzdłużna: tak
Mikroregulacja przykładnicy: tak
Profil przykładnicy pionowy/poziomy: tak
Przykładnica kątowa: w zestawie
Prowadnice taśmy: górne i dolne, łożyskowe
Regulacja prowadnic: bez użycia dodatkowych narzędzi
Regulacja wysokości prowadnicy: zębatkowa
Szybkie zwalnianie napięcia: tak
Skala napięcia taśmy: tak
Okno kontroli toru: tak
Króćce odciągowe: 2 × 100 mm
Wymagana prędkość powietrza: około 20 m/s
Poziom ciśnienia akustycznego bez obciążenia: około 74 dB(A)
Poziom ciśnienia akustycznego podczas pracy: około 87 dB(A)
Wymiary maszyny: około 940 × 845 × 2235 mm
Masa netto: około 276 kg
Kraj produkcji: Tajwan
EAN: 7612375538755.

Wskazówki dotyczące użytkowania

Przed uruchomieniem należy sprawdzić:

• stan taśmy i jej zębów,
• poprawność zgrzewu,
• odpowiednie napięcie,
• centralny bieg taśmy po kołach,
• ustawienie górnych i dolnych prowadnic,
• prawidłowe położenie tylnego łożyska oporowego,
• zamknięcie drzwi kół,
• zablokowanie stołu,
• ustawienie przykładnicy,
• wysokość górnej prowadnicy,
• podłączenie obu przewodów odciągowych,
• brak gwoździ, wkrętów i innych ciał obcych w drewnie,
• odpowiednią przestrzeń przed i za maszyną.

Przed rozpoczęciem cięcia należy pozwolić taśmie osiągnąć pełną prędkość.

Podczas pracy należy:

• prowadzić materiał płynnie,
• nie wymuszać szybszego cięcia nadmiernym naciskiem,
• utrzymywać dłonie poza linią taśmy,
• nie umieszczać dłoni bezpośrednio przed narzędziem,
• korzystać z przykładnicy przy prostym cięciu wzdłużnym,
• stosować popychacz do wąskich elementów,
• podpierać długie i ciężkie materiały,
• zabezpieczyć okrągły element przed obracaniem,
• nie cofać gwałtownie materiału przy pracującej taśmie,
• usuwać odpady dopiero po całkowitym zatrzymaniu,
• nie pracować z otwartymi osłonami,
• stosować ochronę wzroku, słuchu i dróg oddechowych.

Górna prowadnica powinna znajdować się możliwie blisko obrabianego elementu. Przy stole pochylonym przykładnicę należy ustawić po niższej stronie powierzchni roboczej.

 FAQ – najczęściej zadawane pytania

Do czego służy JET JWBS-20-T?

Do rozcinania wzdłużnego i poprzecznego, wycinania kształtów, cięcia pod kątem oraz rozdzielania grubych desek na cieńsze warstwy.

Jaka jest maksymalna wysokość cięcia?

406 mm.

Jaka jest maksymalna szerokość cięcia?

508 mm pomiędzy taśmą a korpusem maszyny.

Jaką moc ma silnik?

Moc wyjściowa wynosi 3,7 kW w trybie pracy ciągłej S1.

Czy maszyna wymaga zasilania 400 V?

Tak. JWBS-20-T jest wersją trójfazową.

Co oznacza litera T?

Oznacza trójfazową wersję zasilaną napięciem 400 V.

Jakie zabezpieczenie jest zalecane?

16 A.

Czy silnik ma hamulec?

Tak. Zastosowano hamulec elektromechaniczny.

Jak szybko powinna zatrzymać się taśma?

W czasie nieprzekraczającym około 10 sekund.

Ile prędkości ma pilarka?

Dwie.

Jakie są prędkości taśmy?

640 i 1220 m/min.

Kiedy stosować niższą prędkość?

Podczas wysokiego rozcinania, cięcia twardego drewna i pracy z grubym materiałem.

Kiedy stosować wyższą prędkość?

Przy standardowym cięciu, cieńszym materiale i wycinaniu kształtów.

Jak zmienia się prędkość?

Przez przełożenie pasa napędowego na odpowiednie koła pasowe.

Jaka jest długość taśmy?

4013 mm.

Jak szerokie taśmy można stosować?

Od 3 do 38 mm.

Jaką taśmę wybrać do ciasnych łuków?

Wąską, najczęściej o szerokości od 3 do 6 mm.

Jaką taśmę wybrać do rozcinania desek?

Szeroką, zwykle od około 25 do 38 mm, z uzębieniem przeznaczonym do cięcia wzdłużnego.

Czy szeroka taśma może wycinać ciasne łuki?

Nie. Zmuszanie jej do ciasnego skrętu może doprowadzić do uszkodzenia albo zsunięcia.

Jaką grubość może mieć taśma?

Od 0,6 do 0,9 mm.

Jaką średnicę mają koła prowadzące?

514 mm.

Czy taśmę można szybko poluzować?

Tak. Maszyna ma dźwignię szybkiego zwalniania napięcia.

Czy po pracy trzeba całkowicie zwalniać taśmę?

Przy krótkiej przerwie można zastosować napięcie częściowe. Całkowite zwolnienie służy głównie do wymiany taśmy.

Czy maszyna ma skalę napięcia?

Tak. Skala ułatwia dobór ustawienia do szerokości taśmy.

Czy można kontrolować bieg taśmy bez otwierania drzwi?

Tak. Służy do tego okno kontrolne.

Czy prowadnice są łożyskowe?

Tak. Górny i dolny zespół wykorzystują boczne łożyska oraz tylne rolki oporowe.

Czy prowadnice można regulować bez narzędzi?

Podstawowe ustawienia wykonuje się za pomocą pokręteł i blokad.

Jak wysoko ustawić górną prowadnicę?

Około 3 mm nad obrabianym elementem.

Czy profil przykładnicy można ustawić poziomo?

Tak. Niska pozycja jest przydatna podczas cięcia cienkich i wąskich elementów.

Czy przykładnica kątowa znajduje się w zestawie?

Tak.

Czy można ciąć MDF i sklejkę?

Tak, po dobraniu odpowiedniej taśmy i podłączeniu skutecznego odciągu pyłu.

Czy można ciąć okrągłe elementy?

Wyłącznie po ich zamocowaniu w przyrządzie uniemożliwiającym obracanie.

Czy można wykonywać cięcia z wolnej ręki?

Wycinanie kształtów wykonuje się przez ręczne prowadzenie materiału, ale proste cięcia powinny być prowadzone przy przykładnicy lub odpowiednim przyrządzie.

Ile króćców odciągowych ma maszyna?

Dwa.

Jak wydajny powinien być odciąg?

Powinien utrzymywać prędkość powietrza około 20 m/s na obu przyłączach.

Dlaczego taśma schodzi z linii cięcia?

Przyczyną może być tępa lub zbyt wąska taśma, niewłaściwe napięcie, źle ustawione prowadnice albo zbyt duży nacisk materiału.

Dlaczego maszyna drga?

Możliwe przyczyny to zabrudzone koła, uszkodzona taśma, nieprawidłowe napięcie, zużyte łożyska albo niestabilne ustawienie maszyny.

Dlaczego powierzchnia po cięciu jest nierówna?

Najczęściej odpowiada za to tępa taśma, niewłaściwa podziałka zębów, zbyt szybkie podawanie albo nieprawidłowe prowadzenie.

Czy taśmę trzeba czyścić z żywicy?

Tak. Osady zwiększają tarcie, nagrzewanie i pogarszają jakość cięcia.

Czy maszynę można podnosić dźwigiem?

Tak. W górnej części znajduje się pierścień transportowy.
