Piła tarczowa do ukośnicy i drewna CMT 294.060.11M 260x30 mm 60Z

CMT 294.060.11M – dokładna piła tarczowa do ukośnicy

CMT 294.060.11M to profesjonalna piła tarczowa przeznaczona przede wszystkim do dokładnego cięcia drewna w poprzek włókien. Konstrukcja z ujemnym kątem natarcia dobrze odpowiada charakterystyce ukośnic, pilarek poprzecznych i maszyn, w których tarcza opuszczana jest na obrabiany element.

Model ma średnicę 260 mm, otwór mocujący 30 mm oraz 60 zębów wykonanych z przemysłowego węglika spiekanego. Szerokość rzazu wynosi 2,5 mm, a grubość stalowego korpusu 1,8 mm.

Połączenie 60 zębów, geometrii ATB 15° oraz ujemnego kąta natarcia –5° pozwala uzyskać równą krawędź, ograniczyć wyrywanie włókien i zachować kontrolowane wejście tarczy w materiał. Oficjalna tabela CMT klasyfikuje ten wariant jako model Finish z systemem otworów COMBI3.

Do dokładnego cięcia poprzecznego

Podstawowym zastosowaniem CMT 294.060.11M jest cięcie prowadzone w poprzek włókien drewna.

Tarcza sprawdzi się podczas:

• skracania desek i kantówek,
• docinania listew wykończeniowych,
• przecinania elementów meblowych,
• wykonywania cięć prostych i kątowych,
• docinania elementów konstrukcyjnych,
• obróbki płyt klejonych z drewna,
• przecinania sklejki,
• cięcia MDF-u i HDF-u,
• docinania surowych płyt wiórowych,
• przygotowywania elementów do montażu,
• wykonywania powtarzalnych cięć ukośnych.

Model może wykonywać także cięcia wzdłuż włókien, ale 60 zębów i ujemny kąt natarcia nie zapewniają tak szybkiego odprowadzania dużych wiórów jak specjalistyczne tarcze wzdłużne 12Z, 24Z lub 28Z.

60 zębów – dokładna i równa krawędź

Tarcza została wyposażona w 60 zębów. Przy średnicy 260 mm zapewniają one dobrą równowagę pomiędzy jakością powierzchni a tempem pracy.

Zastosowanie 60 zębów pomaga uzyskać:

• dokładne cięcie poprzeczne,
• ograniczone wyrywanie włókien,
• równą powierzchnię po przecięciu,
• czyste docinanie listew,
• dobrą jakość cięcia sklejki,
• mniejszą liczbę odprysków,
• ograniczony zakres późniejszego szlifowania,
• powtarzalne rezultaty podczas pracy na ukośnicy.

W porównaniu z tarczą 80Z model 60Z tnie szybciej i lepiej radzi sobie z nieco większym przekrojem materiału. Wariant 80Z może natomiast zapewnić jeszcze gładszą krawędź podczas bardzo delikatnych prac wykończeniowych.

Geometria ATB 15°

Zęby mają geometrię ATB 15°, czyli są ostrzone naprzemiennie w lewą i prawą stronę.

Kolejne ostrza nacinają włókna przy przeciwnych krawędziach wykonywanego rzazu. Takie rozwiązanie pomaga kontrolowanie przecinać zewnętrzną powierzchnię drewna, sklejki i materiałów drewnopochodnych.

Geometria ATB 15°:

• poprawia jakość cięcia poprzecznego,
• ogranicza wyrywanie włókien,
• zapewnia równą krawędź drewna,
• dobrze sprawdza się w sklejce,
• pomaga dokładnie przecinać cienkie warstwy forniru,
• umożliwia cięcie drewna miękkiego i twardego,
• zachowuje dobrą odporność krawędzi zębów.

Nie jest to geometria TCG przeznaczona do intensywnego cięcia aluminium, twardego HPL ani płyt kompaktowych. Oficjalna tabela CMT podaje dla modelu 294.060.11M geometrię ATB 15°.

Ujemny kąt natarcia –5°

Jedną z najważniejszych cech modelu jest ujemny kąt natarcia –5°.

Oznacza to, że czoło zęba jest odchylone przeciwnie do kierunku obrotu tarczy. Ząb nie próbuje agresywnie wciągać materiału, lecz wchodzi w niego bardziej kontrolowanie.

Ujemny kąt natarcia:

• poprawia kontrolę podczas opuszczania głowicy ukośnicy,
• ogranicza tendencję tarczy do samoczynnego wciągania się w materiał,
• zapewnia spokojniejsze wejście zębów,
• ułatwia wykonywanie powtarzalnych cięć poprzecznych,
• dobrze sprawdza się podczas cięcia pod kątem,
• pomaga uzyskać równą powierzchnię,
• odpowiada charakterystyce profesjonalnych ukośnic przesuwnych.

Ujemny kąt natarcia nie eliminuje jednak ryzyka odrzutu ani przesunięcia obrabianego elementu. Materiał musi być stabilnie podparty i w razie potrzeby zamocowany zaciskiem.

Dlaczego kąt –5° jest odpowiedni do ukośnicy?

W ukośnicy tarcza porusza się w kierunku obrabianego materiału, a operator opuszcza lub przesuwa głowicę pilarki. Zbyt agresywny dodatni kąt natarcia może powodować gwałtowniejsze pobieranie materiału.

Ujemny kąt –5° zapewnia:

• bardziej przewidywalne wejście tarczy,
• lepszą kontrolę głowicy,
• spokojniejsze cięcie listew i profili,
• ograniczenie gwałtownego chwytania materiału,
• dobre rezultaty podczas cięć ukośnych i złożonych.

Dlatego model 294.060.11M jest znacznie lepszym wyborem do ukośnicy niż piły wzdłużne CMT serii 290, które mogą mieć dodatni kąt natarcia 20°.

Rzaz 2,5 mm i korpus 1,8 mm

Szerokość wykonywanego rzazu wynosi 2,5 mm, natomiast stalowy korpus ma grubość 1,8 mm.

Takie parametry zapewniają:

• stosunkowo niewielkie straty materiałowe,
• ograniczoną ilość pyłu i wiórów,
• niższy opór niż w tarczach o rzazie 3,2 mm,
• dobre wykorzystanie mocy pilarki,
• stabilne prowadzenie przy średnicy 260 mm,
• dokładne zachowanie wymiaru ciętego elementu,
• zgodność z formatem stosowanym w wybranych ukośnicach Festool.

Modelu nie należy nazywać piłą ultracienką ITK. Rzaz 2,5 mm jest stosunkowo wąski, ale tarcza należy do przemysłowej serii CMT 294 Finish.

Drewno miękkie i twarde

CMT 294.060.11M może być stosowana do cięcia:

• drewna sosnowego,
• drewna świerkowego,
• drewna modrzewiowego,
• drewna bukowego,
• drewna dębowego,
• drewna jesionowego,
• odpowiednio dobranego drewna egzotycznego,
• listew,
• desek,
• kantówek,
• klejonych elementów drewnianych,
• blatów i płyt z drewna litego.

Posuw należy dostosować do rodzaju i przekroju materiału. Zbyt szybkie opuszczanie głowicy może pogorszyć jakość krawędzi, natomiast zbyt wolny posuw może powodować nagrzewanie i przypalanie drewna.

Sklejka, MDF, HDF i materiały drewnopochodne

Tarcza może być wykorzystywana do dokładnego cięcia:

• sklejki,
• MDF-u,
• HDF-u,
• surowych płyt wiórowych,
• płyt stolarskich,
• płyt fornirowanych,
• płyt OSB,
• wybranych materiałów płytowych na bazie drewna.

Oficjalna tarcza Festool o identycznych podstawowych parametrach 260x2,5x30 mm, 60Z i kącie –5° jest przeznaczona między innymi do drewna litego, płyt Multiplex, MDF-u oraz HDF-u. Festool wskazuje również możliwość wykonywania cięć wzdłużnych i poprzecznych.

MDF, HDF i płyty wiórowe zawierają kleje oraz składniki mineralne zwiększające zużycie ostrzy. Przy regularnym cięciu takich materiałów tarczę należy częściej czyścić i kontrolować jej ostrość.

Czy nadaje się do płyt laminowanych?

Model może wykonywać okazjonalne cięcia płyt laminowanych lub melaminowanych, szczególnie przy zastosowaniu prawidłowego podparcia i zabezpieczenia przeciwodpryskowego.

Nie jest jednak specjalistyczną tarczą przeznaczoną do intensywnego rozkroju:

• twardego laminatu HPL,
• płyt kompaktowych,
• płyt dwustronnie laminowanych wymagających idealnej krawędzi po obu stronach,
• materiałów mineralnych.

Do częstego cięcia HPL lepsza będzie piła z geometrią TCG lub odpowiednią geometrią trapezowo-naprzemienną, dobrana do konkretnej maszyny.

Cięcie wzdłużne – możliwe, ale nie podstawowe

CMT 294.060.11M może ciąć drewno wzdłuż włókien. Potwierdza to również zastosowanie tarczy o analogicznej geometrii i wymiarach w systemie Festool WOOD UNIVERSAL.

Trzeba jednak uwzględnić, że 60 zębów:

• tworzy mniejsze przestrzenie międzyzębne,
• wolniej odprowadza duże wióry,
• zwiększa opór w grubym drewnie,
• może powodować nagrzewanie podczas szybkiego rozcinania,
• wymaga spokojniejszego posuwu.

Do częstego cięcia wzdłużnego grubych desek lepszym wyborem będzie specjalistyczna piła wzdłużna z mniejszą liczbą zębów i dodatnim kątem natarcia.

Otwór mocujący 30 mm

Podstawowy otwór mocujący ma średnicę 30 mm.

Aktualna oficjalna tabela CMT nie podaje dla modelu 294.060.11M redukcji otworu. Nie należy więc deklarować pierścienia redukcyjnego jako elementu zestawu bez sprawdzenia rzeczywistego opakowania i dopuszczenia takiego rozwiązania przez producenta maszyny.

Przed zakupem należy sprawdzić:

• maksymalną średnicę tarczy,
• średnicę wrzeciona,
• średnicę kołnierzy mocujących,
• szerokość rzazu,
• grubość korpusu,
• maksymalną prędkość obrotową,
• układ dodatkowych otworów,
• kierunek obrotów.

Dodatkowe otwory COMBI3

Model wyposażono w system dodatkowych otworów zabierakowych COMBI3.

System zwiększa możliwość zastosowania tarczy w profesjonalnych pilarkach wykorzystujących dodatkowe kołki, zabieraki lub określony układ mocowania.

Przed montażem należy porównać fizyczny układ otworów tarczy z kołnierzem konkretnej maszyny. Sam otwór główny 30 mm nie gwarantuje pełnej kompatybilności.

Oficjalna specyfikacja CMT jednoznacznie podaje dla modelu 294.060.11M system PH COMBI3.

Zgodność z Festool KAPEX

CMT opisuje model 294.060.11M jako tarczę Finish przeznaczoną do odpowiednio dopasowanych maszyn Festool.

Wymiary i podstawowa geometria odpowiadają tarczy Festool WOOD UNIVERSAL:

• średnica 260 mm,
• otwór 30 mm,
• rzaz 2,5 mm,
• korpus 1,8 mm,
• 60 zębów,
• kąt natarcia –5°.

Tarcza o takich parametrach znajduje się w standardowym wyposażeniu ukośnicy Festool KAPEX KS 120 REB.

Model CMT można więc opisać jako przeznaczony między innymi do odpowiednio dopasowanej ukośnicy:

• Festool KAPEX KS 120,
• Festool KAPEX KS 120 REB,
• wybranych wersji KAPEX KS 88 wykorzystujących tarczę 260x2,5x30 mm.

Przed montażem należy jednak sprawdzić instrukcję konkretnej wersji maszyny, maksymalne obroty oraz układ kołnierza. Nie należy rozszerzać kompatybilności na wszystkie pilarki Festool wyłącznie na podstawie marki.

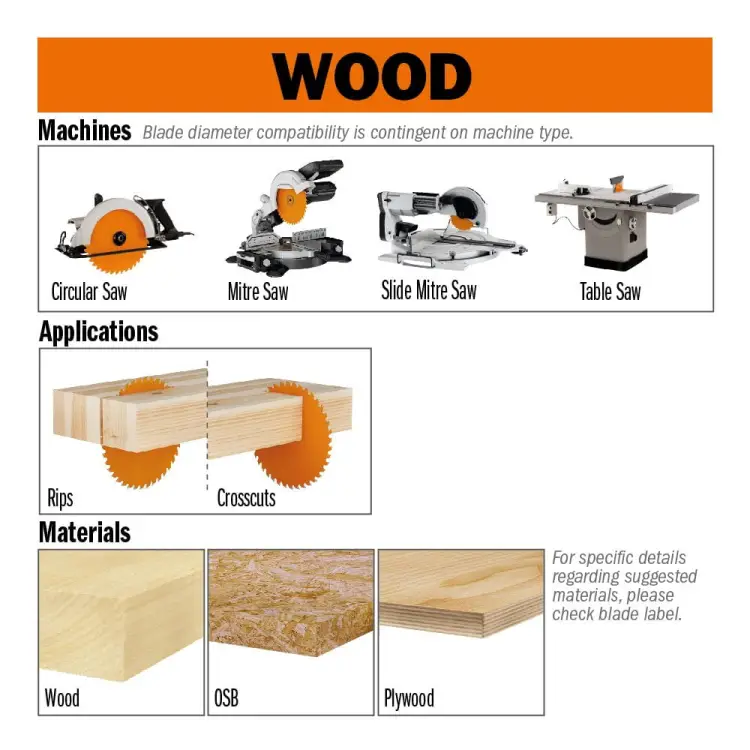

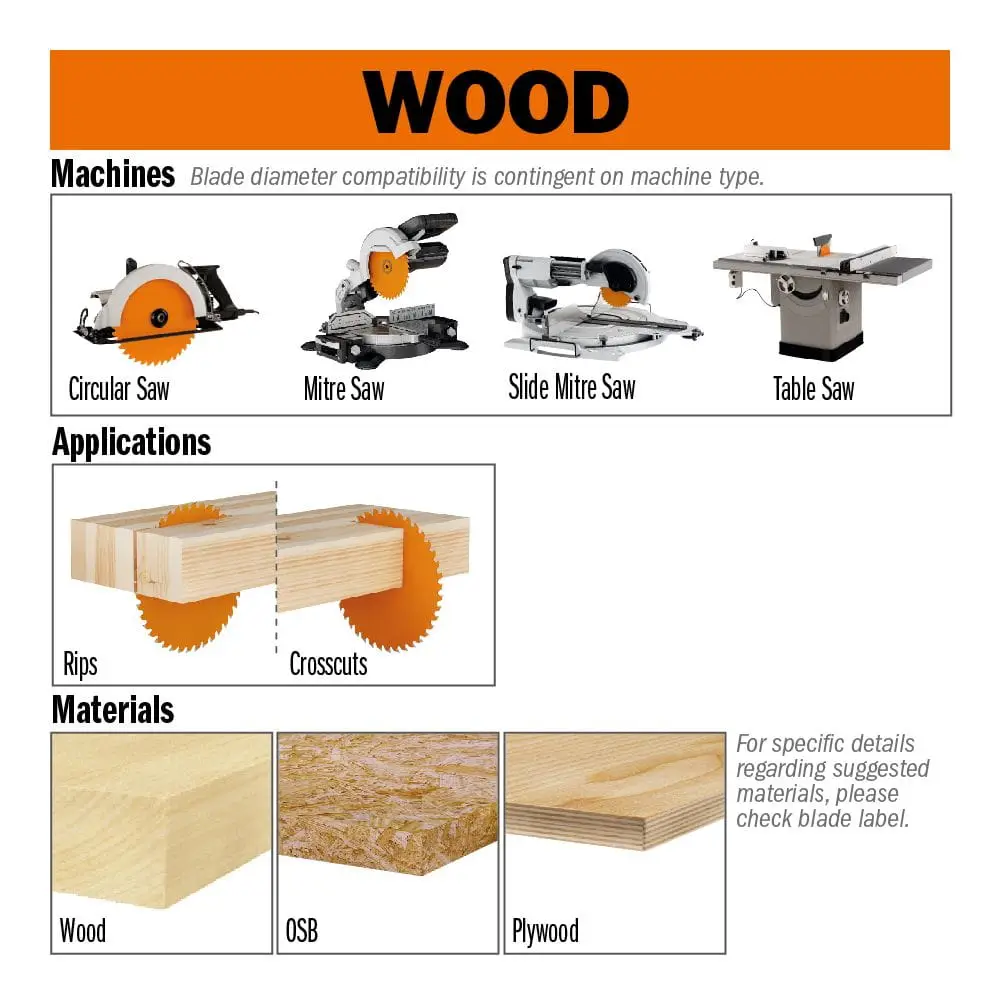

Do jakich maszyn przeznaczona jest tarcza?

Po potwierdzeniu pełnej zgodności parametrów CMT 294.060.11M może być stosowana w:

• ukośnicach przesuwnych,
• ukośnicach bez posuwu,
• pilarkach poprzecznych,
• odpowiednich pilarkach stołowych,
• pilarkach specjalnych,
• profesjonalnych maszynach obsługujących tarcze 260x30 mm.

Najlepszym zastosowaniem są maszyny przeznaczone do cięcia poprzecznego i ukośnego.

Nie należy automatycznie montować tarczy w zwykłej ręcznej pilarce tarczowej tylko dlatego, że średnica i otwór są zgodne. Trzeba również sprawdzić maksymalne obroty, konstrukcję osłony, kołnierze oraz dopuszczalny kąt natarcia.

Korpus ze stali 44 HRC wycinanej laserowo

Korpus tarczy wykonano ze stali o twardości 44 HRC i precyzyjnie wycięto laserowo.

Tak przygotowany korpus pomaga zachować:

• prawidłowy kształt tarczy,
• odpowiednie wyważenie,
• stabilny tor cięcia,
• ograniczone bicie boczne,
• powtarzalną szerokość rzazu,
• trwałość podczas regularnej pracy.

Precyzja korpusu jest szczególnie istotna podczas cięcia ukośnego, ponieważ boczne odchylenia mogą pogarszać jakość powierzchni i dokładność ustawionego kąta.

Pierścień naprężający

Model ma średnicę 260 mm, dlatego został wyposażony w widoczny pierścień naprężający.

Pierścień pomaga:

• stabilizować stalowy korpus,
• zachować współosiowość podczas obrotów,
• ograniczać odkształcenia termiczne,
• utrzymywać równy tor cięcia,
• zwiększać stabilność tarczy podczas dłuższej pracy.

CMT stosuje pierścień naprężający w tej rodzinie tarcz od średnicy 250 mm.

Laserowe szczeliny tłumiące bez wypełnienia

W korpusie wykonano laserowe szczeliny tłumiące bez dodatkowego materiału wypełniającego.

Według CMT szczeliny ograniczają drgania i hałas o około 10% w porównaniu z tarczami pozbawionymi takiego rozwiązania.

Mniejsze drgania pomagają uzyskać:

• dokładniejszy tor cięcia,
• równiejszą krawędź,
• mniejsze obciążenie zębów,
• większy komfort pracy,
• dłuższą żywotność narzędzia.

Modelu nie należy opisywać jako tarczy z polimerowo wypełnionymi szczelinami. Oficjalna karta wskazuje szczeliny bez wypełnienia.

Przemysłowy węglik SinterHIP

Zęby wykonano z przemysłowego węglika spiekanego o wysokiej gęstości.

Proces SinterHIP wykorzystuje wysoką temperaturę i ciśnienie, ograniczając porowatość materiału.

Zastosowany węglik zapewnia:

• wysoką odporność na ścieranie,
• dłuższe zachowanie ostrości,
• ograniczone ryzyko wykruszania zębów,
• możliwość cięcia twardego drewna,
• możliwość profesjonalnego ostrzenia.

Każdy ząb jest precyzyjnie szlifowany na wieloosiowych maszynach CNC. CMT podaje chropowatość krawędzi poniżej 0,35 µm Rmax.

Lutowanie stopem srebra

Zęby z węglika mocowane są do stalowego korpusu przy użyciu lutowania stopem srebra.

Rozwiązanie pomaga:

• ograniczać naprężenia podczas produkcji,
• chronić węglik podczas chłodzenia,
• zwiększać trwałość połączenia,
• przenosić obciążenia podczas cięcia,
• ograniczać ryzyko pękania zębów.

Po zauważeniu pęknięcia korpusu, odkształcenia tarczy lub wykruszenia zęba nie należy kontynuować pracy.

Powłoka Orange Shield® PTFE

Korpus zabezpieczono nieprzywierającą powłoką Orange Shield® PTFE.

Powłoka:

• chroni stal przed korozją i rdzą,
• ogranicza przywieranie żywicy,
• zmniejsza osadzanie pozostałości materiału,
• ogranicza tarcie,
• pomaga zmniejszyć nagrzewanie,
• ułatwia czyszczenie,
• wspiera zachowanie właściwości tnących.

Modelu nie należy nazywać tarczą chromowaną. Orange Shield® PTFE jest innym zabezpieczeniem niż powłoka Orange Chrome® stosowana w wybranych seriach premium.

Dlaczego warto wybrać CMT 294.060.11M?

• bardzo dobre dopasowanie do ukośnic,
• dokładne cięcie poprzeczne drewna,
• możliwość wykonywania cięć pod kątem,
• 60 zębów zapewniających równą krawędź,
• geometria ATB 15°,
• kontrolowany ujemny kąt natarcia –5°,
• zastosowanie do drewna miękkiego i twardego,
• dobre rezultaty w sklejce, MDF-ie i HDF-ie,
• możliwość okazjonalnego cięcia wzdłużnego,
• stosunkowo wąski rzaz 2,5 mm,
• stabilny korpus o grubości 1,8 mm,
• dodatkowe otwory COMBI3,
• zgodność wymiarowa z formatem Festool KAPEX,
• stalowy korpus wycinany laserowo,
• pierścień naprężający,
• szczeliny tłumiące bez wypełnienia,
• przemysłowy węglik SinterHIP,
• precyzyjne ostrzenie CNC,
• lutowanie stopem srebra,
• powłoka Orange Shield® PTFE,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: Industrial 294 Finish
• Kod produktu: 294.060.11M
• EAN: 8019296061604
• Średnica tarczy D: 260 mm
• Średnica otworu F: 30 mm
• Liczba zębów Z: 60
• Szerokość rzazu K: 2,5 mm
• Grubość korpusu P: 1,8 mm
• Kąt natarcia α: –5°
• Geometria zęba β: ATB 15° – naprzemiennie skośna
• Otwory dodatkowe PH: COMBI3
• Rodzaj cięcia: poprzeczne i ukośne
• Dodatkowe zastosowanie: okazjonalne cięcie wzdłużne
• Jakość cięcia: dokładna – Finish
• Obrabiany materiał: drewno miękkie i twarde
• Dodatkowe materiały: sklejka, MDF, HDF, materiały drewnopochodne
• Materiał zębów: przemysłowy węglik SinterHIP
• Korpus: stal 44 HRC wycinana laserowo
• Powłoka: Orange Shield® PTFE
• Szczeliny tłumiące: laserowe, bez wypełnienia
• Pierścień naprężający: tak
• Redukcja otworu: brak w oficjalnej specyfikacji
• Kompatybilność wymiarowa: format Festool 260x2,5x30 mm
• Maksymalne obroty: 6500 obr./min według zgodnych kart sprzedażowych; potwierdzić na fizycznej tarczy

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć maszynę od zasilania i sprawdzić, czy kierunek obrotów odpowiada strzałce znajdującej się na korpusie.

Trzeba potwierdzić zgodność:

• średnicy 260 mm,
• otworu 30 mm,
• rzazu 2,5 mm,
• korpusu 1,8 mm,
• otworów COMBI3,
• maksymalnych obrotów,
• konstrukcji kołnierzy i osłony.

Obrabiany element powinien być stabilnie oparty o przykładnicę. Długie i nieregularne elementy należy dodatkowo podeprzeć, a małe detale zamocować odpowiednim zaciskiem.

W ukośnicy przesuwnej należy przestrzegać kierunku prowadzenia głowicy wskazanego przez producenta maszyny.

Nie należy:

• przecinać luźno trzymanych elementów,
• wywierać bocznego nacisku na tarczę,
• przekraczać prędkości oznaczonej na korpusie,
• używać piły z wykruszonym zębem,
• montować niewłaściwych redukcji,
• stosować tarczy do stali, aluminium lub materiałów mineralnych.

Piłę należy regularnie oczyszczać z żywicy, kleju i pyłu. Po pogorszeniu jakości cięcia powinna zostać przekazana do profesjonalnego ostrzenia.

FAQ – najczęściej zadawane pytania

Czy CMT 294.060.11M jest przeznaczona do ukośnicy?

Tak. Ujemny kąt natarcia –5°, 60 zębów oraz średnica 260 mm sprawiają, że jest bardzo dobrze dopasowana do dokładnego cięcia poprzecznego i ukośnego.

Czy tarcza nadaje się do Festool KAPEX KS 120?

Jej podstawowe parametry odpowiadają tarczy 260x2,5x30 W60 stosowanej w Festool KAPEX KS 120. Przed montażem należy dodatkowo sprawdzić wersję maszyny, układ kołnierza i maksymalne obroty.

Czy pasuje do Festool KAPEX KS 88?

Wymiary odpowiadają formatowi stosowanemu w wybranych wersjach KS 88. Zgodność należy potwierdzić w instrukcji konkretnej maszyny.

Co daje ujemny kąt natarcia –5°?

Zapewnia bardziej kontrolowane wejście zębów w materiał i ogranicza tendencję tarczy do agresywnego wciągania się podczas opuszczania głowicy ukośnicy.

Czy ujemny kąt zapobiega odrzutowi?

Nie. Pomaga kontrolować wejście zębów, ale nie eliminuje ryzyka przesunięcia materiału, zakleszczenia ani odrzutu.

Czy można nią ciąć drewno wzdłuż włókien?

Tak, szczególnie elementy o umiarkowanej grubości. Do częstego i szybkiego rozcinania grubego drewna lepsza będzie tarcza z mniejszą liczbą zębów.

Czy nadaje się do drewna twardego?

Tak. Może ciąć drewno miękkie i twarde. Posuw należy dostosować do grubości oraz twardości materiału.

Czy można nią ciąć sklejkę?

Tak. Geometria ATB 15° i 60 zębów pomagają ograniczyć wyrywanie zewnętrznych warstw sklejki.

Czy tarcza nadaje się do MDF-u?

Tak. Może być używana do dokładnego docinania MDF-u i HDF-u. Materiały te są jednak ścierne i przyspieszają zużycie uzębienia.

Czy można nią ciąć płyty OSB?

Tak. Zapewni stosunkowo dokładną krawędź, ale kleje zawarte w OSB przyspieszają zużycie zębów.

Czy nadaje się do płyt laminowanych?

Może wykonywać okazjonalne cięcia laminowanych płyt drewnopochodnych. Do regularnego rozkroju HPL lepsza będzie specjalistyczna piła z geometrią TCG.

Czy można nią ciąć aluminium?

Nie. Model jest przeznaczony do drewna i materiałów drewnopochodnych. Do aluminium należy zastosować specjalistyczną piłę z geometrią TCG i odpowiednim kątem natarcia.

Co oznacza ATB 15°?

ATB oznacza zęby naprzemiennie skośne. Kolejne ostrza nacinają materiał z przeciwległych stron rzazu, pomagając ograniczyć wyrywanie włókien.

Co oznacza COMBI3?

COMBI3 to system dodatkowych otworów zabierakowych zwiększający możliwość dopasowania tarczy do profesjonalnych układów mocowania.

Czy otwór można zredukować?

Aktualna oficjalna specyfikacja podaje otwór 30 mm i nie wymienia redukcji. Nie należy deklarować jej jako elementu zestawu.

Czy tarcza ma pierścień naprężający?

Tak. Model ma średnicę 260 mm, a CMT stosuje pierścień naprężający w tej rodzinie od średnicy 250 mm.

Czy piła jest wyciszona?

Ma laserowe szczeliny tłumiące bez wypełnienia. Ograniczają one drgania i hałas korpusu, ale nie oznaczają bezgłośnej pracy.

Jakie są maksymalne obroty?

Zgodne karty sprzedażowe podają 6500 obr./min. Przed użyciem należy sprawdzić oznaczenie na fizycznej tarczy i nie przekraczać niższego limitu tarczy lub maszyny.

Czy tarczę można ponownie ostrzyć?

Tak. Ostrzenie powinien wykonać profesjonalny serwis, który zachowa geometrię ATB 15°, ujemny kąt natarcia –5° i prawidłową szerokość rzazu.
