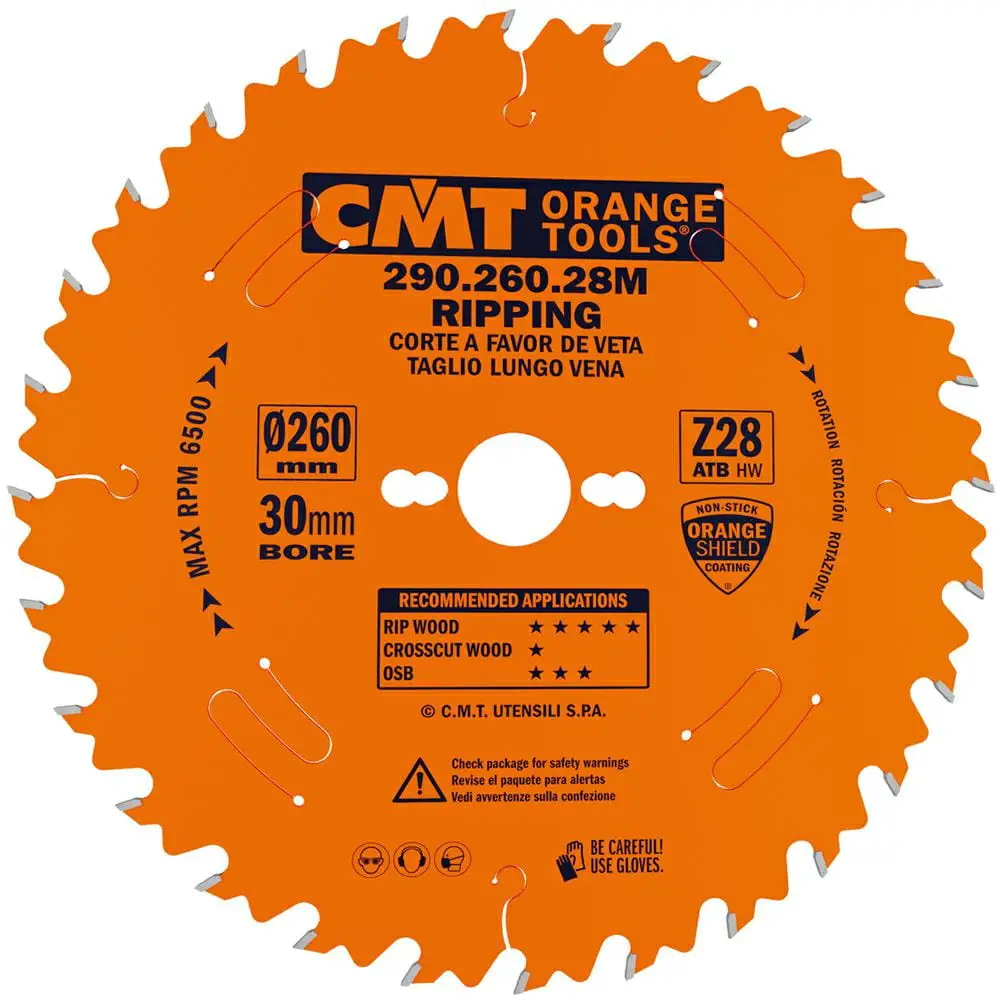

Piła tarczowa do cięcia wzdłużnego drewna CMT 290.260.28M 260x30 mm 28Z

CMT 290.260.28M – piła do wydajnego cięcia wzdłużnego drewna

CMT 290.260.28M to profesjonalna piła tarczowa przeznaczona przede wszystkim do rozcinania drewna litego zgodnie z kierunkiem jego włókien.

Tarcza ma średnicę 260 mm, otwór mocujący 30 mm i 28 zębów wykonanych z przemysłowego węglika spiekanego. Szerokość wykonywanego rzazu wynosi 2,8 mm, natomiast grubość stalowego korpusu 1,8 mm.

Połączenie 28 zębów, geometrii ATB 10° oraz dodatniego kąta natarcia 20° zapewnia sprawne formowanie i odprowadzanie wiórów. Model sprawdzi się podczas rozcinania desek, kantówek, blatów i innych elementów wykonanych z drewna miękkiego lub twardego.

Specjalistyczna piła do cięcia wzdłużnego

Podstawowym zastosowaniem CMT 290.260.28M jest cięcie prowadzone zgodnie z przebiegiem włókien drewna.

Piła sprawdzi się podczas:

• rozcinania desek wzdłuż włókien,
• zwężania elementów z drewna litego,
• przygotowywania listew i lameli,
• cięcia kantówek,
• rozcinania płyt klejonych z drewna,
• obróbki drewnianych blatów,
• cięcia drewna miękkiego,
• rozcinania drewna twardego,
• przygotowywania materiału przed struganiem,
• wykonywania szybkich cięć warsztatowych,
• prac stolarskich, ciesielskich i montażowych.

Tarcza została zoptymalizowana pod kątem wydajności, a nie idealnie gładkiego wykończenia. Powierzchnia po przecięciu może wymagać dalszego strugania, frezowania lub szlifowania.

28 zębów – szybkość i dobra robocza krawędź

Tarcza ma 28 zębów. Przy średnicy 260 mm zapewniają one duże przestrzenie międzyzębne, które mogą przyjąć i sprawnie odprowadzić wióry powstające podczas rozcinania drewna.

Zastosowanie 28 zębów zapewnia:

• wydajne cięcie wzdłużne,
• sprawne usuwanie większych wiórów,
• ograniczenie zapychania przestrzeni międzyzębnych,
• efektywne wykorzystanie mocy pilarki,
• dobrą wydajność w grubszym drewnie,
• mniejszy opór niż w tarczach wykończeniowych,
• lepszą jakość krawędzi niż w bardzo zgrubnych tarczach 12Z,
• możliwość okazjonalnego cięcia poprzecznego.

Liczba 28 zębów stanowi kompromis pomiędzy szybkością rozcinania a roboczą jakością powierzchni. Nie jest to jednak piła wykończeniowa porównywalna z modelami 48Z, 60Z lub 80Z.

Geometria ATB 10°

Zęby mają geometrię ATB 10°, czyli są ostrzone naprzemiennie w lewą i prawą stronę.

Kolejne ostrza nacinają włókna przy przeciwnych krawędziach wykonywanego rzazu.

Geometria ATB 10°:

• umożliwia wydajne cięcie wzdłużne,
• pomaga ograniczyć wyrywanie dużych fragmentów włókien,
• daje równiejszą krawędź niż proste zęby rozcinające,
• pozwala ciąć drewno miękkie i twarde,
• zachowuje odpowiednią odporność krawędzi tnącej,
• umożliwia wykonanie roboczego cięcia poprzecznego.

Nie jest to delikatna geometria do wykończeniowego przecinania sklejki, forniru ani laminatów. Oficjalna tabela CMT potwierdza dla tego modelu geometrię ATB 10°.

Dodatni kąt natarcia 20°

Kąt natarcia zębów wynosi 20°.

Wysoka dodatnia wartość sprawia, że ostrza zdecydowanie wchodzą w drewno i skutecznie oddzielają wiór.

Kąt natarcia 20°:

• zwiększa szybkość cięcia,
• ułatwia rozcinanie zgodnie z kierunkiem włókien,
• ogranicza siłę potrzebną do prowadzenia materiału,
• pozwala efektywnie wykorzystać moc silnika,
• wspiera formowanie większych wiórów,
• odpowiada specjalistycznemu przeznaczeniu piły.

Materiał musi być stabilnie podparty i prawidłowo prowadzony. Dodatni kąt natarcia zapewnia dużą wydajność, ale wymaga sprawnej przykładnicy, właściwego klina rozszczepiającego i przestrzegania instrukcji pilarki.

Rzaz 2,8 mm i korpus 1,8 mm

Szerokość rzazu wynosi 2,8 mm, natomiast grubość stalowego korpusu 1,8 mm.

Takie parametry zapewniają korzystne połączenie wydajności i stabilności.

Najważniejsze korzyści:

• mniejszy opór niż w wielu tarczach o rzazie 3,2 mm,
• ograniczona ilość pyłu i odpadów,
• mniejsze straty obrabianego materiału,
• dobre wykorzystanie mocy pilarki,
• stabilny tor pracy,
• odpowiednia sztywność korpusu,
• powtarzalna szerokość cięcia.

Modelu nie należy opisywać jako piły ultracienkiej ITK. Ma stosunkowo wąski rzaz, ale należy do standardowej przemysłowej serii CMT 290.

Przed montażem należy sprawdzić, czy klin rozszczepiający jest właściwy dla korpusu o grubości 1,8 mm i rzazu 2,8 mm.

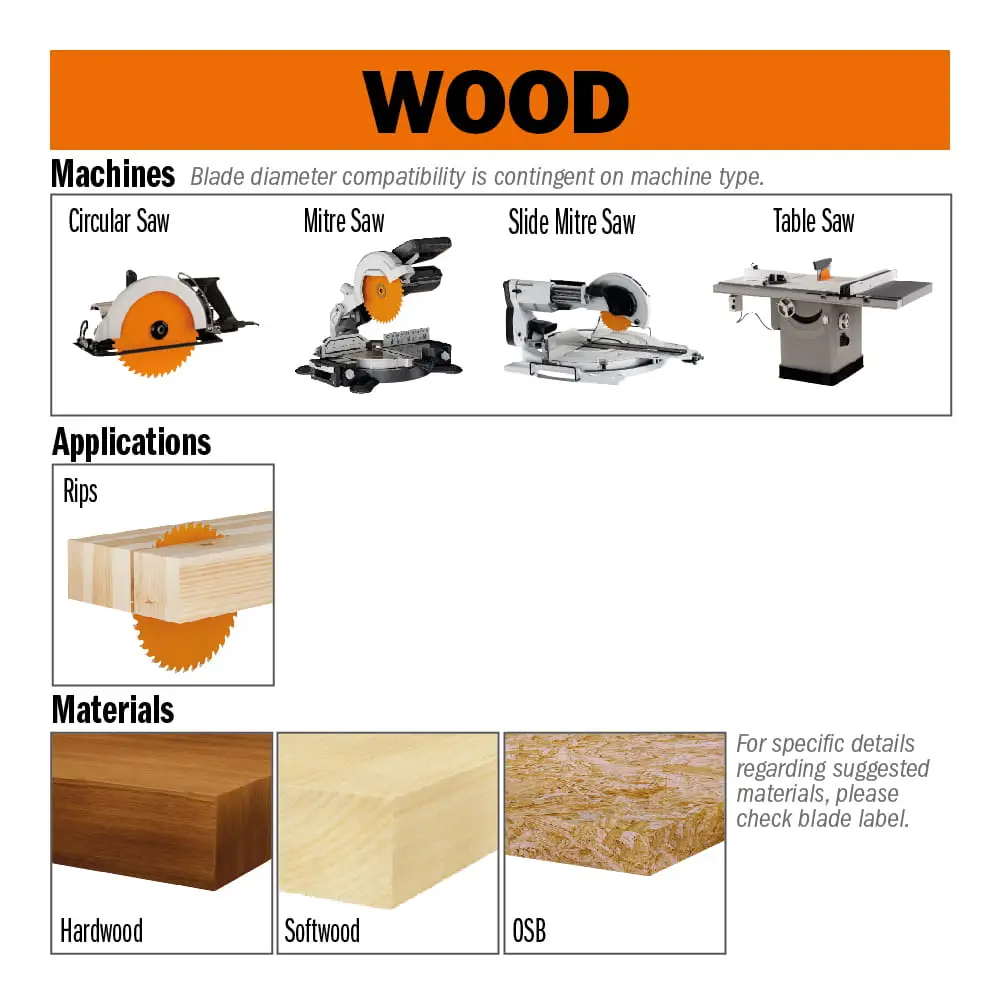

Do drewna miękkiego i twardego

CMT 290.260.28M może być stosowana do cięcia:

• drewna sosnowego,
• drewna świerkowego,
• drewna modrzewiowego,
• drewna bukowego,
• drewna dębowego,
• drewna jesionowego,
• odpowiednio dobranego drewna egzotycznego,
• desek i kantówek,
• blatów z drewna litego,
• płyt klejonych z drewna,
• drewnianych elementów konstrukcyjnych.

Najlepsze rezultaty zapewnia podczas rozcinania drewna litego wzdłuż włókien.

Tarcza nie jest przeznaczona do cięcia:

• stali,
• aluminium,
• innych metali,
• płyt cementowych,
• materiałów mineralnych,
• płyt gipsowo-kartonowych,
• laminatów HPL wymagających idealnej krawędzi,
• dwustronnie laminowanych płyt meblowych.

Płyty OSB i materiały drewnopochodne

Piła może wykonywać robocze cięcia płyt OSB, surowych płyt wiórowych i wybranych materiałów drewnopochodnych.

Należy jednak uwzględnić, że:

• krawędź może mieć widoczne wyrwania,
• kleje zawarte w płytach przyspieszają zużycie ostrzy,
• tarcza nie jest przeznaczona do dokładnego rozkroju laminatów,
• powierzchnia po cięciu będzie miała charakter roboczy,
• regularne czyszczenie ma duże znaczenie dla trwałości uzębienia.

Do dokładnego docinania sklejki, MDF-u, forniru lub płyt laminowanych lepsza będzie piła z większą liczbą zębów i geometrią dobraną do konkretnego materiału.

Okazjonalne cięcie poprzeczne

CMT 290.260.28M może wykonać robocze cięcie w poprzek włókien, jednak nie jest to jej podstawowe zastosowanie.

Liczba 28 zębów pozwala skracać elementy konstrukcyjne, ale na krawędzi mogą występować większe wyrwania niż po zastosowaniu piły wykończeniowej.

Do dokładnego cięcia poprzecznego należy zastosować tarczę:

• z większą liczbą zębów,
• o mniej agresywnym kącie natarcia,
• zoptymalizowaną pod kątem przecinania włókien,
• dostosowaną do konstrukcji konkretnej maszyny.

Korpus ze stali 44 HRC wycinanej laserowo

Korpus tarczy wykonano z wysokiej jakości stali o twardości 44 HRC i precyzyjnie wycięto laserowo.

Takie wykonanie pomaga zachować:

• prawidłowy kształt tarczy,
• stabilny tor cięcia,
• odpowiednie wyważenie,
• ograniczone bicie boczne,
• powtarzalne parametry pracy,
• wysoką trwałość narzędzia.

Pierścień naprężający

Model ma średnicę 260 mm, dlatego został wyposażony w widoczny pierścień naprężający.

Pierścień pomaga:

• zwiększyć stabilność tarczy podczas cięcia,
• zachować właściwą współosiowość,
• ograniczać odkształcenia powstające pod wpływem temperatury,
• utrzymywać równy tor cięcia,
• poprawiać stabilność podczas pracy z dużą prędkością.

CMT stosuje pierścień naprężający w tarczach tej serii o średnicy 250 mm i większej.

Laserowe szczeliny tłumiące bez wypełnienia

W stalowym korpusie wykonano laserowe szczeliny tłumiące bez dodatkowego materiału wypełniającego.

Według CMT szczeliny ograniczają drgania i hałas o około 10% w porównaniu z tarczami pozbawionymi takiego rozwiązania.

Mniejsze drgania pomagają uzyskać:

• stabilniejsze prowadzenie,
• równiejszy tor cięcia,
• ograniczenie obciążeń działających na zęby,
• większy komfort operatora,
• dłuższą żywotność tarczy.

Nie należy przedstawiać modelu jako piły z polimerowo wypełnionymi szczelinami. Producent wyraźnie opisuje wariant 290.260.28M jako tarczę ze szczelinami bez wypełnienia.

Określenie „wyciszona” nie oznacza bezgłośnej pracy. Podczas używania pilarki nadal należy stosować właściwą ochronę słuchu.

Przemysłowy węglik SinterHIP

Zęby wykonano z przemysłowego węglika spiekanego o wysokiej gęstości.

Proces SinterHIP wykorzystuje wysoką temperaturę i ciśnienie, ograniczając porowatość materiału.

Zastosowany węglik zapewnia:

• wysoką odporność na ścieranie,
• ograniczone ryzyko wykruszania zębów,
• dłuższe zachowanie właściwości tnących,
• możliwość obróbki drewna twardego,
• możliwość profesjonalnego ostrzenia.

Precyzyjne ostrzenie CNC

Każdy ząb jest szlifowany na wieloosiowych maszynach CNC.

Dokładne ostrzenie pomaga:

• zachować geometrię ATB 10°,
• uzyskać powtarzalną szerokość rzazu,
• ograniczyć różnice pomiędzy kolejnymi zębami,
• poprawić jakość cięcia,
• wydłużyć okres pomiędzy kolejnymi ostrzeniami.

CMT podaje dla tej serii chropowatość krawędzi poniżej 0,35 µm Rmax.

Lutowanie stopem srebra

Zęby z węglika są mocowane do stalowego korpusu za pomocą lutowania stopem srebra.

Rozwiązanie pomaga:

• ograniczać naprężenia powstające podczas produkcji,
• chronić węglik podczas chłodzenia,
• zwiększać trwałość połączenia,
• przenosić obciążenia występujące podczas cięcia,
• ograniczać ryzyko uszkodzenia zębów.

Po zauważeniu pęknięcia korpusu, odkształcenia tarczy lub wykruszenia zęba nie należy kontynuować pracy.

Powłoka Orange Shield® PTFE

Korpus piły zabezpieczono nieprzywierającą powłoką Orange Shield® PTFE.

Powłoka:

• chroni stal przed korozją i rdzą,
• ogranicza przywieranie żywicy,
• zmniejsza osadzanie pozostałości materiału,
• ogranicza tarcie,
• pomaga zmniejszyć nagrzewanie,
• ułatwia czyszczenie korpusu,
• wspiera zachowanie wydajności cięcia.

Tarcza powinna być regularnie oczyszczana z żywicy, kleju i pyłu. Zanieczyszczony korpus zwiększa opór i może powodować przypalenia nawet wtedy, gdy zęby nadal są ostre.

Otwór mocujący 30 mm i system COMBI3

Podstawowy otwór mocujący ma średnicę 30 mm.

Model wyposażono również w system dodatkowych otworów zabierakowych COMBI3, zwiększający możliwość dopasowania do profesjonalnych układów mocowania.

Przed montażem należy sprawdzić:

• średnicę wrzeciona,
• rozmieszczenie otworów zabierakowych,
• średnicę kołnierzy,
• maksymalną średnicę tarczy obsługiwaną przez maszynę,
• szerokość rzazu 2,8 mm,
• grubość korpusu 1,8 mm,
• maksymalną dopuszczalną prędkość obrotową,
• zgodność z klinem rozszczepiającym.

Aktualna tabela CMT podaje otwór 30 mm i system COMBI3, ale nie wskazuje możliwości redukcji otworu dla tego wariantu. Redukcji nie należy więc deklarować jako elementu zestawu.

Informacja o maszynach Festool

CMT opisuje model 290.260.28M jako przeznaczony również do maszyn Festool, ale na aktualnej karcie serii nie wymienia konkretnych numerów modeli.

Średnica 260 mm i otwór 30 mm odpowiadają formatowi tarcz stosowanych między innymi w ukośnicach Festool KS 120 i KS 88. Nie oznacza to jednak automatycznej zgodności.

Aktualna oryginalna tarcza Festool do tych maszyn ma:

• średnicę 260 mm,
• otwór 30 mm,
• rzaz 2,5 mm,
• korpus 1,8 mm,
• kąt natarcia –5°.

Model CMT ma natomiast rzaz 2,8 mm i dodatni kąt natarcia 20°. Z tego względu produktu nie należy opisywać jako bezpośredniego zamiennika konkretnej tarczy Festool bez potwierdzenia w instrukcji maszyny oraz na opakowaniu CMT.

Do jakich pilarek przeznaczona jest tarcza?

Po potwierdzeniu pełnej zgodności parametrów CMT 290.260.28M może być stosowana w:

• pilarkach stołowych,
• pilarkach budowlanych,
• maszynach do rozcinania drewna,
• odpowiednich pilarkach przenośnych obsługujących średnicę 260 mm,
• wybranych profesjonalnych maszynach z otworem 30 mm,
• urządzeniach obsługujących tarcze 260 × 30 mm.

Sama zgodność średnicy i otworu nie gwarantuje bezpiecznego montażu.

Należy również porównać:

• maksymalną prędkość obrotową,
• średnicę kołnierzy,
• szerokość rzazu,
• grubość korpusu,
• parametry klina rozszczepiającego,
• układ otworów COMBI3,
• kierunek obrotów,
• dopuszczalny kąt natarcia zębów.

Czy tarcza nadaje się do ukośnicy?

Nie jest to jej podstawowe zastosowanie.

Tarcza ma tylko 28 zębów i dodatni kąt natarcia 20°, dlatego została opracowana głównie do wydajnego cięcia wzdłuż włókien.

Do ukośnic najczęściej stosuje się piły:

• z większą liczbą zębów,
• o neutralnym lub ujemnym kącie natarcia,
• zapewniające spokojniejsze wejście w materiał,
• przeznaczone do dokładnego cięcia poprzecznego.

Montaż w konkretnej ukośnicy jest dopuszczalny wyłącznie wtedy, gdy producent maszyny zezwala na zastosowanie tarczy o takich parametrach.

Informacja dotycząca ogranicznika posuwu

Aktualna tabela CMT nie wymienia osobnego ogranicznika posuwu jako parametru modelu 290.260.28M.

Na karcie produktu nie należy więc:

• deklarować osobnego ogranicznika bez sprawdzenia fizycznej tarczy,
• pisać, że konstrukcja całkowicie zapobiega odrzutowi,
• przedstawiać piły jako rozwiązania eliminującego ryzyko zakleszczenia.

Prawidłowe sformułowanie może brzmieć:

„Geometria tarczy została zoptymalizowana pod kątem sprawnego formowania i odprowadzania wiórów podczas cięcia wzdłużnego”.

Ryzyko odrzutu zależy również od stanu tarczy, naprężeń w drewnie, ustawienia klina rozszczepiającego, sposobu podparcia materiału i techniki prowadzenia.

Dlaczego warto wybrać CMT 290.260.28M?

• specjalistyczne przeznaczenie do cięcia wzdłużnego,
• 28 zębów zapewniających wydajne odprowadzanie wiórów,
• geometria ATB 10°,
• dodatni kąt natarcia 20°,
• zastosowanie do drewna miękkiego i twardego,
• rzaz o szerokości 2,8 mm,
• korpus o grubości 1,8 mm,
• dodatkowe otwory COMBI3,
• pierścień naprężający stabilizujący tarczę,
• stalowy korpus wycinany laserowo,
• laserowe szczeliny tłumiące bez wypełnienia,
• przemysłowy węglik SinterHIP,
• precyzyjne ostrzenie CNC,
• lutowanie stopem srebra,
• powłoka Orange Shield® PTFE,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: Industrial 290.orange
• Kod produktu: 290.260.28M
• EAN: 8019296063950
• Średnica tarczy D: 260 mm
• Średnica otworu F: 30 mm
• Liczba zębów Z: 28
• Szerokość rzazu K: 2,8 mm
• Grubość korpusu P: 1,8 mm
• Kąt natarcia α: 20°
• Geometria zęba β: ATB 10° – naprzemiennie skośna
• Otwory dodatkowe PH: COMBI3
• Rodzaj cięcia: wzdłużne
• Dodatkowe zastosowanie: robocze cięcie poprzeczne
• Jakość cięcia: szybka, robocza
• Obrabiany materiał: drewno miękkie i twarde
• Dodatkowy materiał: OSB i surowe płyty drewnopochodne
• Materiał zębów: przemysłowy węglik SinterHIP
• Korpus: stal 44 HRC wycinana laserowo
• Powłoka: Orange Shield® PTFE
• Szczeliny tłumiące: laserowe, bez wypełnienia
• Deklarowane ograniczenie drgań i hałasu: około 10%
• Pierścień naprężający: tak
• Redukcja otworu: brak w oficjalnej specyfikacji
• Maksymalna prędkość obrotowa: 6500 obr./min według kart dystrybucyjnych; potwierdzić na fizycznej tarczy

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć pilarkę od zasilania i sprawdzić, czy kierunek obrotów odpowiada strzałce znajdującej się na korpusie tarczy.

Należy potwierdzić zgodność średnicy, otworu, rzazu, grubości korpusu i układu COMBI3 z wymaganiami konkretnej maszyny.

Podczas cięcia wzdłużnego trzeba korzystać z prawidłowo ustawionej przykładnicy równoległej oraz odpowiednio dobranego klina rozszczepiającego.

Materiał powinien być stabilnie podparty. Należy uwzględnić naprężenia wewnętrzne drewna, które mogą powodować zamykanie się rzazu za tarczą.

Nie należy:

• cofać obracającej się tarczy w materiale,
• wywierać nacisku bocznego,
• skręcać elementu podczas cięcia,
• przekraczać obrotów oznaczonych na tarczy,
• pracować bez osłony lub odpowiedniego klina,
• używać piły do metalu i materiałów mineralnych.

Po zauważeniu zwiększonego oporu, przypaleń albo pogorszenia jakości cięcia tarczę należy oczyścić lub przekazać do profesjonalnego ostrzenia.

FAQ – najczęściej zadawane pytania

Czy CMT 290.260.28M jest przeznaczona do cięcia wzdłużnego?

Tak. Jest to jej podstawowe zastosowanie. Liczba 28 zębów i dodatni kąt natarcia 20° zapewniają wydajne rozcinanie drewna zgodnie z kierunkiem włókien.

Czy można nią ciąć drewno poprzecznie?

Można wykonać okazjonalne cięcie poprzeczne o roboczej jakości. Do dokładnego skracania elementów należy zastosować tarczę z większą liczbą zębów.

Czy zapewnia dokładniejszą krawędź niż piły 12Z?

Tak. Większa liczba zębów zazwyczaj zapewnia równiejszą powierzchnię. Piły 12Z szybciej odprowadzają natomiast duże wióry podczas intensywnego rozcinania.

Czy nadaje się do drewna twardego?

Tak. Model jest przeznaczony do drewna miękkiego i twardego. Posuw należy dostosować do grubości, wilgotności i twardości materiału.

Czy można nią ciąć płyty OSB?

Tak, ale będzie to cięcie robocze. Kleje zawarte w OSB zwiększają zużycie uzębienia, dlatego tarczę należy regularnie kontrolować i czyścić.

Czy nadaje się do sklejki?

Może przeciąć sklejkę, ale nie jest to jej podstawowe zastosowanie. Duże przestrzenie międzyzębne mogą powodować wyrwania warstw zewnętrznych.

Czy można nią ciąć MDF?

Możliwe jest robocze przecięcie surowego MDF-u, ale materiał jest ścierny, a tarcza nie została zoptymalizowana do uzyskania wykończeniowej krawędzi.

Czy nadaje się do płyt laminowanych?

Nie jest to zalecane zastosowanie. Do płyt laminowanych i melaminowanych należy zastosować piłę z większą liczbą zębów oraz geometrią odpowiednią do twardej warstwy dekoracyjnej.

Czy można nią ciąć aluminium?

Nie. Model jest przeznaczony do drewna. Do aluminium należy zastosować specjalistyczną tarczę z geometrią TCG.

Co daje 28 zębów?

Zapewniają korzystny kompromis pomiędzy szybkością rozcinania, odprowadzaniem wiórów i roboczą jakością krawędzi.

Co oznacza geometria ATB 10°?

ATB oznacza zęby naprzemiennie skośne. Kolejne ostrza są pochylone w przeciwnych kierunkach i nacinają włókna przy obu krawędziach rzazu.

Co daje kąt natarcia 20°?

Ułatwia wejście zębów w drewno, zwiększa wydajność i ogranicza siłę potrzebną do prowadzenia materiału.

Czy tarcza ma pierścień naprężający?

Tak. Model ma średnicę 260 mm, a CMT stosuje pierścienie naprężające w tej serii od średnicy 250 mm.

Czy piła jest wyciszona?

Ma laserowe szczeliny tłumiące bez wypełnienia. CMT deklaruje ograniczenie drgań i hałasu o około 10% względem tarcz bez takich szczelin.

Co oznacza COMBI3?

COMBI3 to system dodatkowych otworów zabierakowych zwiększający możliwość dopasowania tarczy do profesjonalnych układów mocowania.

Czy otwór można zredukować do 25 lub 20 mm?

Aktualna tabela CMT podaje dla tego wariantu wyłącznie otwór 30 mm. Nie należy deklarować redukcji bez doboru odpowiedniego pierścienia i potwierdzenia zgodności z maszyną.

Czy tarcza ma ogranicznik posuwu?

Aktualna tabela CMT nie podaje go jako osobnego parametru. Nie należy wpisywać informacji o całkowitym zapobieganiu odrzutowi.

Czy tarcza nadaje się do ukośnicy?

Nie jest to jej podstawowe zastosowanie. Ma dodatni kąt natarcia 20° i została zaprojektowana głównie do cięcia wzdłużnego. Montaż jest dopuszczalny wyłącznie wtedy, gdy producent konkretnej maszyny zezwala na wszystkie parametry tarczy.

Jakie są maksymalne obroty?

Karty dystrybucyjne podają 6500 obr./min. Decydujący jest jednak limit naniesiony na fizyczną tarczę oraz niższa wartość dopuszczona przez producenta pilarki.

Czy tarczę można ponownie ostrzyć?

Tak. Ostrzenie powinien wykonać profesjonalny serwis, który zachowa geometrię ATB 10°, kąt natarcia 20° oraz prawidłową szerokość rzazu.
