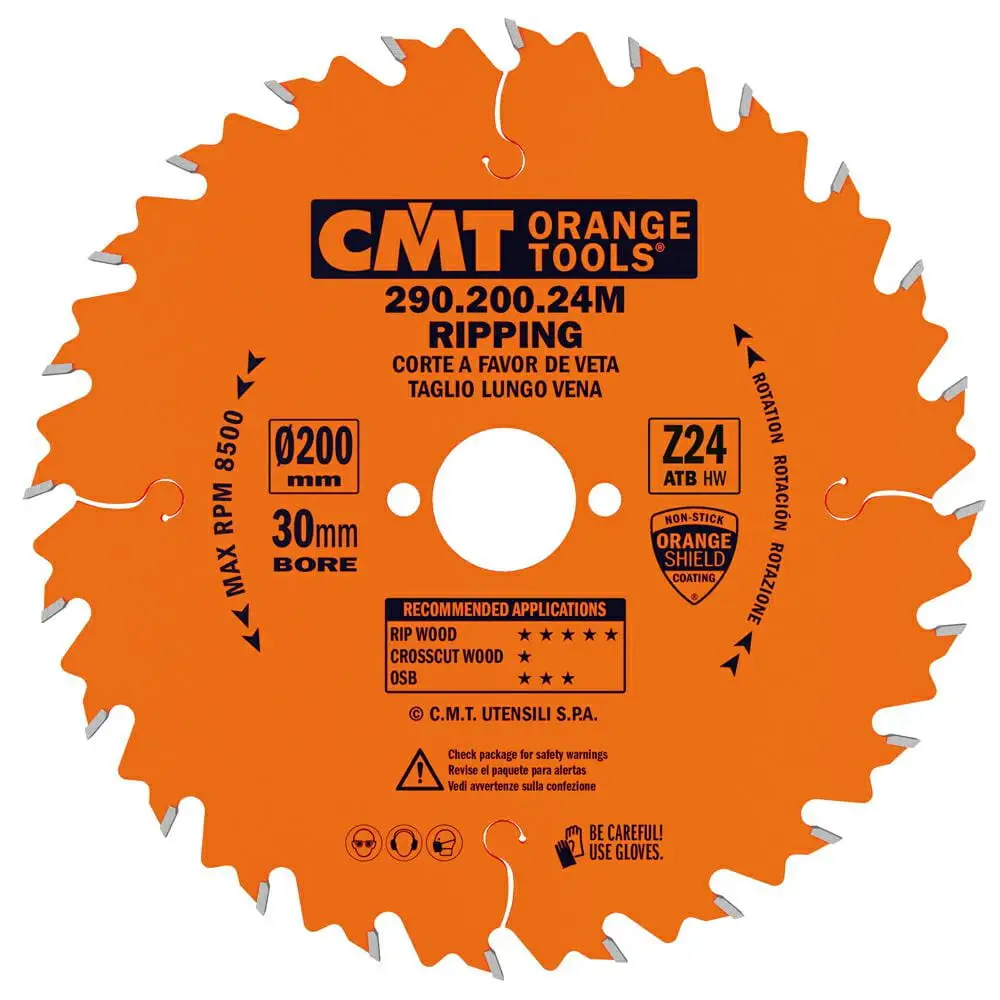

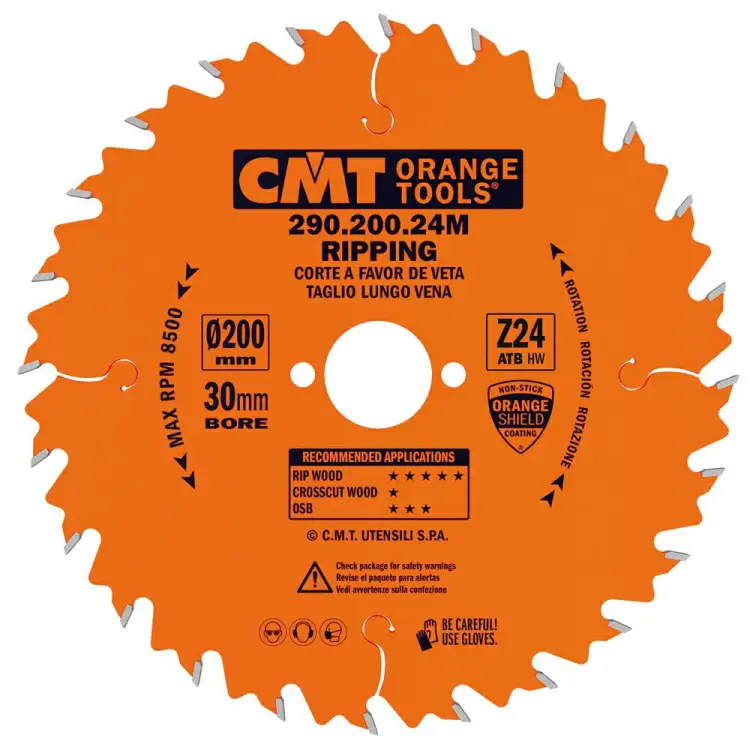

Piła tarczowa do cięcia wzdłużnego CMT 290.200.24M 200x30 mm 24Z

CMT 290.200.24M – piła do wydajnego cięcia wzdłużnego drewna

CMT 290.200.24M to profesjonalna piła tarczowa przeznaczona przede wszystkim do rozcinania drewna litego zgodnie z kierunkiem jego włókien.

Tarcza ma średnicę 200 mm, otwór mocujący 30 mm i 24 zęby z przemysłowego węglika spiekanego. Szerokość wykonywanego rzazu wynosi 2,8 mm, natomiast grubość stalowego korpusu 1,8 mm.

Połączenie 24 zębów, geometrii ATB 10° i wysokiego dodatniego kąta natarcia 20° pozwala szybko rozcinać drewno miękkie oraz twarde. Model sprawdzi się w prawidłowo dopasowanych pilarkach ręcznych, stołowych i innych maszynach obsługujących tarcze 200 × 30 mm.

Piła przeznaczona do cięcia wzdłużnego

Podstawowym zastosowaniem CMT 290.200.24M jest cięcie prowadzone zgodnie z przebiegiem włókien drewna.

Tarcza sprawdzi się podczas:

• rozcinania desek wzdłuż włókien,
• zwężania elementów z drewna litego,
• przygotowywania listew i lameli,
• cięcia kantówek,
• rozcinania płyt klejonych z drewna,
• cięcia blatów z drewna litego,
• obróbki drewna miękkiego,
• rozcinania drewna twardego,
• przygotowywania elementów przed struganiem,
• wykonywania szybkich cięć roboczych,
• prac stolarskich, ciesielskich i montażowych.

Model został zoptymalizowany przede wszystkim pod kątem wydajności. Powierzchnia po cięciu jest dokładniejsza niż w przypadku bardzo zgrubnych tarcz 12Z, ale nadal może wymagać dalszego strugania, frezowania albo szlifowania.

24 zęby – szybkość i lepsza jakość krawędzi

Tarcza została wyposażona w 24 zęby. Przy średnicy 200 mm zapewniają one duże przestrzenie międzyzębne, które mogą skutecznie odbierać i usuwać wióry powstające podczas rozcinania drewna.

Zastosowanie 24 zębów zapewnia:

• wydajne cięcie wzdłużne,
• sprawne odprowadzanie wiórów,
• ograniczenie zapychania przestrzeni między zębami,
• dobre wykorzystanie mocy pilarki,
• płynne rozcinanie drewna litego,
• mniejszy opór niż w tarczach wykończeniowych,
• lepszą jakość krawędzi niż w wariantach 12Z,
• możliwość wykonywania okazjonalnych cięć poprzecznych o roboczej jakości.

W porównaniu z modelami 290.160.12H i 290.190.12M piła 290.200.24M ma dwukrotnie więcej zębów. Zapewnia dzięki temu spokojniejsze cięcie i równiejszą powierzchnię, choć nie odprowadza dużych wiórów tak szybko jak wariant 12Z.

Geometria zębów ATB 10°

Zęby mają geometrię ATB 10°, czyli są ostrzone naprzemiennie w lewą i prawą stronę.

Kolejne ostrza nacinają włókna przy przeciwnych krawędziach wykonywanego rzazu.

Geometria ATB 10°:

• umożliwia wydajne cięcie wzdłużne,
• pomaga ograniczyć wyrywanie dużych fragmentów drewna,
• zapewnia lepszą krawędź niż proste zęby rozcinające,
• umożliwia pracę w drewnie miękkim i twardym,
• pozwala wykonywać robocze cięcia poprzeczne,
• zapewnia odpowiednią odporność krawędzi tnącej.

Nie jest to delikatna geometria wykończeniowa. Do bardzo dokładnego przecinania sklejki, forniru lub elementów w poprzek włókien należy zastosować tarczę z większą liczbą zębów.

Dodatni kąt natarcia 20°

Kąt natarcia zębów wynosi 20°.

Wysoka dodatnia wartość sprawia, że ostrza zdecydowanie wchodzą w drewno i wydajnie oddzielają wiór.

Kąt natarcia 20°:

• zwiększa szybkość cięcia,
• wspomaga rozcinanie zgodnie z kierunkiem włókien,
• ogranicza siłę potrzebną do prowadzenia pilarki,
• pomaga efektywnie wykorzystać moc urządzenia,
• ułatwia formowanie większych wiórów,
• odpowiada specjalistycznemu przeznaczeniu piły.

Materiał musi być prawidłowo podparty i prowadzony. Dodatni kąt natarcia zwiększa wydajność, ale wymaga przestrzegania zasad bezpiecznego cięcia wzdłużnego.

Rzaz 2,8 mm i korpus 1,8 mm

Szerokość rzazu wynosi 2,8 mm, natomiast grubość stalowego korpusu 1,8 mm.

Konstrukcja zapewnia korzystne połączenie wydajności i stabilności.

Najważniejsze korzyści:

• mniejszy opór niż przy wielu tarczach o rzazie 3,2 mm,
• ograniczona ilość pyłu i odpadów,
• mniejsze straty obrabianego materiału,
• dobre wykorzystanie mocy pilarki,
• stabilny tor pracy,
• odpowiednia sztywność przy średnicy 200 mm,
• możliwość zastosowania w prawidłowo dopasowanych maszynach przenośnych.

Przed montażem należy sprawdzić, czy klin rozszczepiający jest odpowiedni dla korpusu o grubości 1,8 mm i rzazu 2,8 mm.

Do drewna miękkiego i twardego

CMT 290.200.24M może być stosowana do cięcia:

• drewna sosnowego,
• drewna świerkowego,
• drewna modrzewiowego,
• drewna bukowego,
• drewna dębowego,
• drewna jesionowego,
• odpowiednio dobranego drewna egzotycznego,
• desek i kantówek,
• płyt z drewna litego,
• blatów drewnianych,
• klejonych elementów stolarskich.

Najlepsze rezultaty zapewnia podczas rozcinania drewna litego wzdłuż włókien.

Tarcza nie jest przeznaczona do:

• stali,
• aluminium,
• innych metali,
• płyt cementowych,
• płyt gipsowo-kartonowych,
• betonu i materiałów mineralnych,
• dokładnego rozkroju laminatów HPL,
• płyt melaminowanych wymagających idealnej krawędzi.

Robocze cięcie płyt OSB

Model może być wykorzystywany do roboczego rozcinania płyt OSB.

Należy jednak uwzględnić, że:

• krawędź może mieć widoczne wyrwania,
• kleje zawarte w płycie przyspieszają zużycie ostrzy,
• tarczę trzeba regularnie oczyszczać,
• do dokładnego docinania płyt lepsza będzie piła z większą liczbą zębów,
• jakość cięcia zależy od podparcia płyty i sposobu prowadzenia maszyny.

Do częstej obróbki płyt OSB należy regularnie kontrolować ostrość zębów. Stępiona lub zabrudzona tarcza może powodować wzrost oporu, nagrzewanie i przypalanie materiału.

Czy można wykonywać cięcia poprzeczne?

CMT 290.200.24M może wykonać okazjonalne cięcie poprzeczne, ale nie jest to jej podstawowe zastosowanie.

Liczba 24 zębów zapewni roboczą jakość podczas skracania elementów konstrukcyjnych, jednak do dokładnego cięcia w poprzek włókien lepszy będzie model z 40, 48 lub większą liczbą zębów.

Do wykończeniowego cięcia poprzecznego należy zastosować tarczę:

• z większą liczbą zębów,
• z geometrią przeznaczoną do dokładnego przecinania włókien,
• o mniej agresywnym kącie natarcia,
• dostosowaną do konkretnej maszyny.

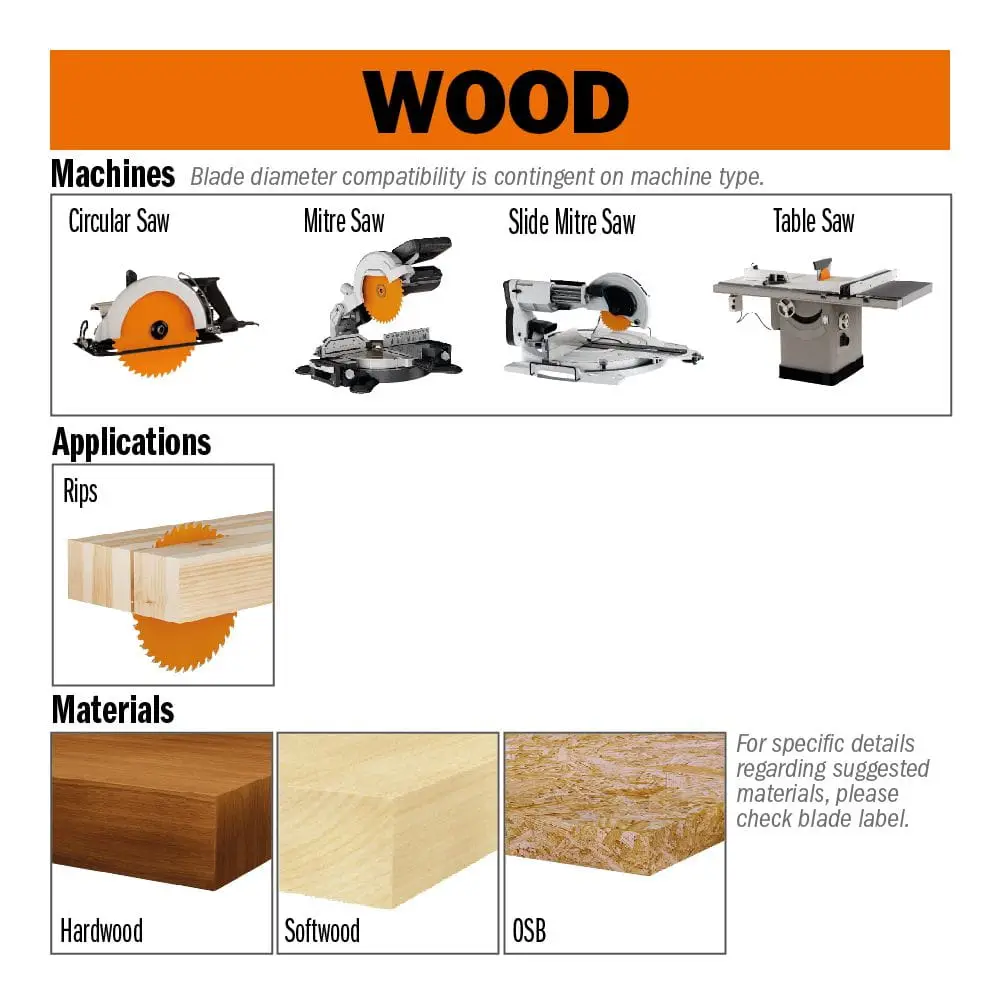

Do jakich pilarek przeznaczona jest tarcza?

Seria CMT 290 została opracowana do cięcia wzdłużnego w maszynach przenośnych. Po potwierdzeniu pełnej zgodności model może być stosowany w:

• ręcznych pilarkach tarczowych,
• odpowiednich pilarkach akumulatorowych,
• wybranych zagłębiarkach,
• niewielkich pilarkach stołowych,
• budowlanych pilarkach tarczowych,
• urządzeniach obsługujących tarcze 200 × 30 mm.

Sama zgodność średnicy i otworu nie gwarantuje możliwości zastosowania tarczy.

Przed zakupem należy sprawdzić:

• maksymalną średnicę tarczy,
• średnicę wrzeciona,
• szerokość rzazu,
• grubość korpusu,
• parametry klina rozszczepiającego,
• maksymalne obroty,
• układ dodatkowych otworów,
• dopuszczalny kąt natarcia zębów.

Otwór mocujący 30 mm

Podstawowy otwór mocujący ma średnicę 30 mm.

W przeciwieństwie do modeli 290.160.12H, 290.190.12M i 290.235.24M oficjalna tabela nie podaje dla wariantu 290.200.24M dodatkowej średnicy uzyskiwanej przez redukcję.

Nie należy więc deklarować pierścienia redukcyjnego jako części zestawu ani wpisywać otworu 20 lub 16 mm bez osobnego sprawdzenia odpowiedniego wyposażenia i możliwości jego bezpiecznego zastosowania.

Dodatkowe otwory 2/7/42

Tarcza ma dwa dodatkowe otwory o średnicy 7 mm rozmieszczone na okręgu o średnicy 42 mm.

Parametr zapisuje się jako:

PH 2/7/42

Dodatkowe otwory mogą współpracować z kołkami zabierakowymi albo elementami systemu mocowania stosowanymi w wybranych pilarkach.

Układ otworów trzeba porównać z wrzecionem i kołnierzem konkretnej maszyny. Obecność dodatkowych otworów nie oznacza automatycznej zgodności ze wszystkimi pilarkami wykorzystującymi tarczę 200 × 30 mm.

Korpus ze stali 44 HRC wycinanej laserowo

Korpus tarczy wykonano z wysokiej jakości stali o twardości 44 HRC i precyzyjnie wycięto laserowo.

Tak przygotowany korpus pomaga zachować:

• prawidłowy kształt tarczy,
• stabilny tor cięcia,
• ograniczone bicie boczne,
• odpowiednie wyważenie,
• powtarzalne parametry pracy,
• wysoką trwałość narzędzia.

Model ma średnicę 200 mm, dlatego nie ma pierścienia naprężającego. CMT stosuje go w serii 290 dopiero w tarczach o średnicy 250 mm i większej.

Laserowe szczeliny tłumiące

W stalowym korpusie wykonano laserowe szczeliny tłumiące.

Według producenta rozwiązanie ogranicza drgania i hałas o około 10% w porównaniu z tarczami pozbawionymi takich szczelin.

Mniejsze drgania wpływają na:

• stabilniejsze prowadzenie,
• równiejszy tor cięcia,
• ograniczenie obciążeń działających na zęby,
• większy komfort pracy,
• wydłużenie żywotności tarczy.

Określenie „wyciszona” nie oznacza bezgłośnej pracy. Operator powinien nadal stosować odpowiednią ochronę słuchu.

Przemysłowy węglik SinterHIP

Zęby wykonano z przemysłowego węglika o wysokiej gęstości, wytwarzanego w procesie SinterHIP.

Producent wskazuje, że proces wykorzystujący wysoką temperaturę i ciśnienie ogranicza porowatość węglika, zapewniając dłuższą żywotność ostrzy i mniejsze ryzyko ich wykruszania.

Zastosowane uzębienie zapewnia:

• wysoką odporność na ścieranie,
• trwałość podczas cięcia drewna twardego,
• dłuższe zachowanie właściwości tnących,
• ograniczone ryzyko pękania węglika,
• możliwość profesjonalnego ostrzenia.

Precyzyjne ostrzenie CNC

Każdy ząb jest szlifowany na wieloosiowych maszynach CNC.

Dokładne ostrzenie pomaga:

• zachować geometrię ATB 10°,
• uzyskać powtarzalną szerokość rzazu,
• ograniczyć różnice między kolejnymi zębami,
• poprawić jakość cięcia,
• wydłużyć okres pomiędzy ostrzeniami.

CMT podaje dla tej serii chropowatość krawędzi poniżej 0,35 µm Rmax.

Lutowanie stopem srebra

Zęby z węglika są mocowane do stalowego korpusu przy użyciu lutowania stopem srebra.

Rozwiązanie pomaga:

• ograniczać naprężenia powstające podczas produkcji,
• chronić węglik podczas chłodzenia,
• zwiększać trwałość połączenia,
• przenosić obciążenia podczas cięcia twardego drewna,
• ograniczać ryzyko uszkodzenia uzębienia.

Po zauważeniu pęknięcia korpusu, odkształcenia tarczy lub wykruszenia zęba nie należy kontynuować pracy.

Powłoka Orange Shield® PTFE

Korpus piły pokryto nieprzywierającą powłoką Orange Shield® PTFE.

Powłoka:

• chroni stal przed korozją i rdzą,
• ogranicza przywieranie żywicy,
• zmniejsza gromadzenie trocin i pozostałości materiału,
• ogranicza tarcie,
• pomaga zmniejszyć nagrzewanie,
• ułatwia czyszczenie,
• wspiera zachowanie wydajności cięcia.

Tarcza powinna być regularnie oczyszczana z żywicy, kleju i pyłu. Zabrudzony korpus zwiększa opór i może powodować przypalenia nawet wtedy, gdy zęby pozostają ostre.

Informacja dotycząca odrzutu

Na karcie produktu nie należy pisać, że ząb lub ogranicznik „zapobiega odrzutowi”.

Aktualna oficjalna tabela CMT nie oznacza modelu 290.200.24M jako piły wyposażonej w osobny ogranicznik posuwu. Producent podaje 24 zęby o geometrii ATB 10°.

Ryzyko odrzutu zależy również od:

• prawidłowego ustawienia klina rozszczepiającego,
• stabilnego podparcia materiału,
• używania odpowiedniej przykładnicy,
• naprężeń występujących w drewnie,
• ostrości i czystości tarczy,
• właściwej głębokości cięcia,
• sposobu prowadzenia pilarki,
• przestrzegania instrukcji producenta maszyny.

Prawidłowe sformułowanie do opisu może brzmieć:

„Konstrukcja tarczy jest zoptymalizowana pod kątem wydajnego formowania i odprowadzania wiórów podczas cięcia wzdłużnego”.

Dlaczego warto wybrać CMT 290.200.24M?

• specjalistyczne przeznaczenie do cięcia wzdłużnego,
• 24 zęby zapewniające wysoką wydajność,
• lepsza jakość powierzchni niż w tarczach 12Z,
• geometria ATB 10°,
• dodatni kąt natarcia 20°,
• zastosowanie do drewna miękkiego i twardego,
• szerokość rzazu 2,8 mm,
• stabilny korpus o grubości 1,8 mm,
• dodatkowe otwory 2/7/42,
• stalowy korpus wycinany laserowo,
• laserowe szczeliny tłumiące,
• przemysłowy węglik SinterHIP,
• precyzyjne ostrzenie CNC,
• lutowanie stopem srebra,
• powłoka Orange Shield® PTFE,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: Industrial 290 Orange
• Kod produktu: 290.200.24M
• EAN: 8019296005561
• Średnica tarczy D: 200 mm
• Średnica otworu F: 30 mm
• Liczba zębów Z: 24
• Szerokość rzazu K: 2,8 mm
• Grubość korpusu P: 1,8 mm
• Kąt natarcia α: 20°
• Geometria zęba β: ATB 10° – naprzemiennie skośna
• Otwory dodatkowe PH: 2/7/42
• Ogranicznik posuwu: brak potwierdzenia w oficjalnej tabeli
• Możliwa redukcja otworu: brak w oficjalnej specyfikacji
• Materiał zębów: przemysłowy węglik SinterHIP
• Powłoka korpusu: Orange Shield® PTFE
• Korpus: stal 44 HRC wycinana laserowo
• Szczeliny tłumiące: laserowe
• Deklarowane ograniczenie drgań i hałasu: około 10%
• Pierścień naprężający: nie
• Rodzaj cięcia: wzdłużne
• Dodatkowe zastosowanie: robocze cięcie poprzeczne
• Jakość cięcia: szybka, robocza
• Obrabiany materiał: drewno miękkie i twarde
• Dodatkowy materiał: OSB – cięcie robocze

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć pilarkę od zasilania i sprawdzić, czy kierunek obrotów odpowiada strzałce znajdującej się na korpusie tarczy.

Trzeba potwierdzić zgodność średnicy, otworu, szerokości rzazu, grubości korpusu i dodatkowych otworów z wymaganiami maszyny.

Podczas cięcia wzdłużnego pilarką stołową należy korzystać z prawidłowo ustawionej przykładnicy równoległej oraz klina rozszczepiającego.

Materiał powinien być stabilnie podparty. Należy uwzględnić występujące w drewnie naprężenia, które mogą powodować zamykanie się rzazu.

Pilarkę trzeba prowadzić płynnie. Zatrzymywanie tarczy w materiale, cofanie jej podczas obrotów lub wywieranie nacisku bocznego zwiększa ryzyko zakleszczenia i odrzutu.

Nie należy używać tarczy do cięcia aluminium, stali, materiałów mineralnych ani dokładnego rozkroju płyt laminowanych.

Po zauważeniu wzrostu oporu, przypaleń lub pogorszenia jakości cięcia tarczę należy oczyścić albo przekazać do profesjonalnego ostrzenia.

FAQ – najczęściej zadawane pytania

Czy CMT 290.200.24M jest przeznaczona do cięcia wzdłużnego?

Tak. Jest to podstawowe zastosowanie tarczy. Liczba 24 zębów i dodatni kąt natarcia 20° zapewniają wydajne rozcinanie drewna zgodnie z kierunkiem włókien.

Czy można nią ciąć drewno poprzecznie?

Można wykonać okazjonalne cięcie poprzeczne o roboczej jakości. Do dokładnego skracania elementów należy wybrać tarczę z większą liczbą zębów.

Czy tarcza zapewnia dokładniejsze cięcie niż modele 12Z?

Tak. Większa liczba zębów zazwyczaj zapewnia równiejszą powierzchnię. Modele 12Z będą natomiast szybciej odprowadzały duże wióry podczas intensywnego rozcinania.

Czy nadaje się do drewna twardego?

Tak. Może ciąć drewno miękkie i twarde. Posuw należy dostosować do grubości, wilgotności i twardości materiału.

Czy można nią ciąć płyty OSB?

Tak, ale będzie to cięcie robocze. Do uzyskania dokładniejszej krawędzi płyty lepsza będzie tarcza z większą liczbą zębów.

Czy nadaje się do sklejki?

Może przecinać sklejkę, ale nie jest to jej główne zastosowanie. Do dokładnego cięcia sklejki należy zastosować piłę wykończeniową.

Czy można nią ciąć płyty laminowane?

Nie jest to zalecane zastosowanie. Do płyt laminowanych i melaminowanych należy wybrać tarczę o większej liczbie zębów i geometrii odpowiedniej do warstwy dekoracyjnej.

Czy tarcza nadaje się do aluminium?

Nie. Model jest przeznaczony do drewna. Do aluminium należy zastosować specjalistyczną tarczę z geometrią TCG.

Co daje 24 zęby?

Zapewniają korzystny kompromis pomiędzy szybkością cięcia, odprowadzaniem wiórów i roboczą jakością krawędzi.

Co oznacza ATB 10°?

ATB oznacza zęby naprzemiennie skośne. Kolejne ostrza są pochylone w przeciwnych kierunkach i nacinają włókna przy obu krawędziach rzazu.

Co daje kąt natarcia 20°?

Ułatwia wejście zębów w drewno, zwiększa tempo rozcinania i ogranicza siłę potrzebną do prowadzenia pilarki.

Czy tarcza ma ogranicznik posuwu?

Aktualna oficjalna tabela CMT nie podaje dla tego modelu osobnego ogranicznika posuwu. Nie należy deklarować, że konstrukcja całkowicie zapobiega odrzutowi.

Czy tarcza pasuje do ukośnicy?

Nie jest to jej podstawowe zastosowanie. Piła ma dodatni kąt natarcia 20° i została opracowana głównie do cięcia wzdłużnego. Montaż jest dopuszczalny wyłącznie wtedy, gdy producent konkretnej maszyny zezwala na takie parametry tarczy.

Czy otwór można zredukować do 20 mm?

Oficjalna tabela dla modelu 290.200.24M podaje wyłącznie otwór 30 mm. Nie należy deklarować możliwości redukcji bez doboru właściwego pierścienia i potwierdzenia zgodności z maszyną.

Czy tarcza ma dodatkowe otwory mocujące?

Tak. Ma dwa otwory o średnicy 7 mm rozmieszczone na okręgu o średnicy 42 mm, czyli PH 2/7/42.

Jakie są maksymalne obroty?

Na obecnej karcie Laguna Polska podano 8500 obr./min. Przed opublikowaniem wartości najlepiej sprawdzić oznaczenie na fizycznej tarczy, ponieważ decydujący jest limit naniesiony przez producenta na danym egzemplarzu.

Czy tarczę można ponownie ostrzyć?

Tak. Ostrzenie powinien wykonać profesjonalny serwis, który zachowa geometrię ATB 10° i kąt natarcia 20°.
