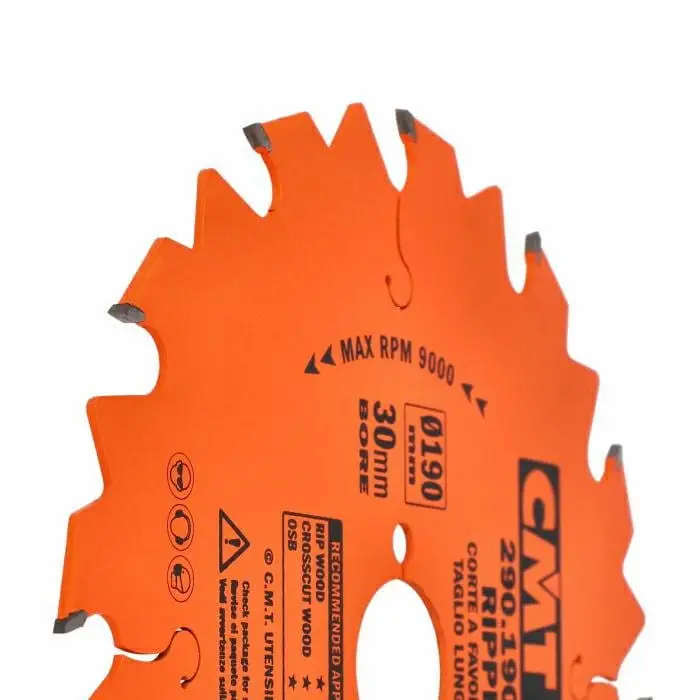

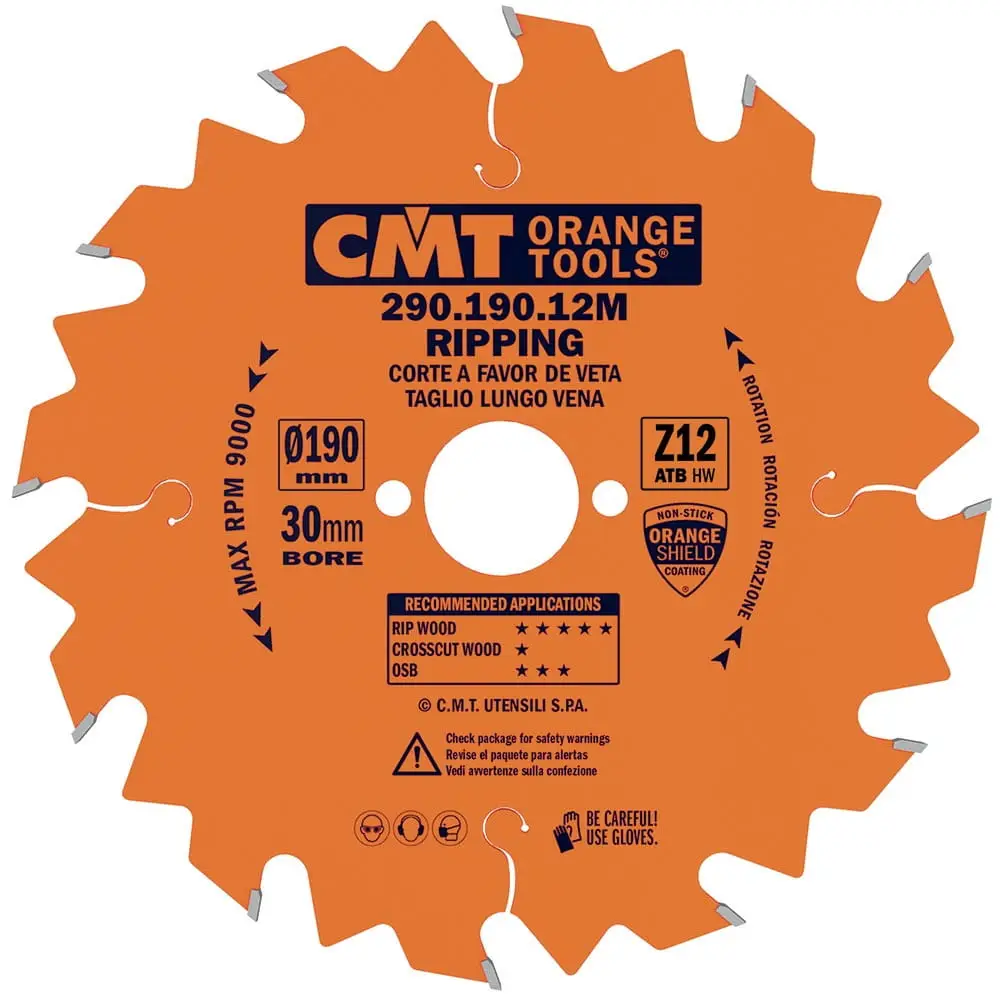

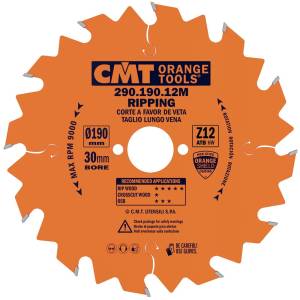

Piła tarczowa do cięcia wzdłużnego CMT 290.190.12M 190x30 mm 12Z

CMT 290.190.12M – piła do szybkiego cięcia wzdłużnego drewna

CMT 290.190.12M to profesjonalna piła tarczowa przeznaczona do szybkiego rozcinania drewna litego zgodnie z kierunkiem włókien.

Tarcza ma średnicę 190 mm, podstawowy otwór mocujący 30 mm i 12 zębów z węglika spiekanego. Szerokość wykonywanego rzazu wynosi 2,6 mm, natomiast grubość stalowego korpusu 1,6 mm.

Niewielka liczba zębów, duże przestrzenie międzyzębne i dodatni kąt natarcia 20° zapewniają wysoką wydajność podczas cięcia wzdłużnego. Tarcza sprawnie usuwa duże wióry i pozwala szybko rozcinać deski, kantówki, płyty z drewna litego oraz inne elementy stolarskie.

Specjalistyczna piła do cięcia wzdłużnego

Podstawowym zastosowaniem CMT 290.190.12M jest cięcie prowadzone zgodnie z przebiegiem włókien drewna.

Piła sprawdzi się podczas:

• rozcinania desek wzdłuż włókien,
• zwężania elementów z drewna litego,
• przygotowywania listew,
• rozcinania blatów i płyt klejonych z drewna,
• cięcia kantówek,
• obróbki drewna miękkiego,
• rozcinania drewna twardego,
• wykonywania szybkich cięć roboczych,
• przygotowywania elementów przed struganiem,
• prac stolarskich, ciesielskich i montażowych.

Model został nastawiony przede wszystkim na szybkość i wydajność. Powierzchnia po przecięciu ma charakter roboczy i może wymagać późniejszego strugania, frezowania albo szlifowania.

12 zębów zapewniających szybkie rozcinanie

Tarcza została wyposażona w 12 zębów. Niewielka liczba ostrzy tworzy duże przestrzenie międzyzębne, które mogą skutecznie przyjmować i odprowadzać dużą ilość wiórów.

Takie rozwiązanie zapewnia:

• szybkie cięcie wzdłuż włókien,
• sprawne usuwanie dużych wiórów,
• ograniczenie zapychania przestrzeni między zębami,
• dobre wykorzystanie mocy pilarki,
• wysoką wydajność w grubszym drewnie,
• mniejsze ryzyko przegrzewania przy prawidłowym posuwie,
• ograniczenie oporu podczas pracy.

Piła z 12 zębami nie jest przeznaczona do bardzo dokładnego cięcia poprzecznego. Do skracania listew, cięcia forniru, sklejki lub wykonywania estetycznych cięć w poprzek włókien należy zastosować tarczę z większą liczbą zębów.

Geometria ATB 10°

Zęby mają geometrię ATB 10°, czyli są ostrzone naprzemiennie w lewą i prawą stronę.

Kolejne ostrza nacinają materiał przy przeciwnych krawędziach rzazu.

Geometria ATB 10° pomaga:

• nacinać włókna po obu stronach cięcia,
• ograniczać wyrywanie dużych fragmentów drewna,
• uzyskać lepszą krawędź niż przy prostych zębach rozcinających,
• zachować wysoką wydajność,
• przecinać drewno miękkie i twarde,
• wykonywać okazjonalne cięcia poprzeczne o roboczej jakości.

Kąt ostrzenia 10° stanowi kompromis między trwałością krawędzi zęba a jakością powierzchni. Nie jest to jednak delikatna geometria wykończeniowa stosowana w tarczach z 40–60 zębami.

Dodatni kąt natarcia 20°

Kąt natarcia zębów wynosi 20°.

Wysoki dodatni kąt sprawia, że ostrza zdecydowanie wchodzą w drewno i sprawnie oddzielają wiór.

Kąt natarcia 20°:

• zwiększa szybkość cięcia,
• ułatwia rozcinanie wzdłuż włókien,
• zmniejsza siłę potrzebną do prowadzenia pilarki,
• pozwala efektywnie wykorzystać moc urządzenia,
• wspiera formowanie i odprowadzanie dużych wiórów,
• odpowiada specjalistycznemu przeznaczeniu tarczy.

Ze względu na agresywny dodatni kąt natarcia materiał i pilarka muszą być prowadzone stabilnie. Tarczy nie należy automatycznie przypisywać do ukośnic ani maszyn wymagających uzębienia o neutralnym lub ujemnym kącie natarcia.

Rzaz 2,6 mm i korpus 1,6 mm

Szerokość rzazu wynosi 2,6 mm, natomiast grubość stalowego korpusu 1,6 mm.

Konstrukcja zapewnia:

• ograniczone straty obrabianego materiału,
• mniejszą ilość pyłu i odpadów niż przy szerszych piłach,
• stosunkowo niski opór podczas cięcia,
• dobre wykorzystanie mocy pilarek przenośnych,
• dokładniejsze zachowanie wymiaru elementu,
• odpowiednią stabilność przy średnicy 190 mm.

Korpus o grubości 1,6 mm wymaga stabilnego prowadzenia. Nie należy skręcać pilarki ani wywierać nacisku bocznego, gdy tarcza znajduje się w materiale.

Przed montażem trzeba sprawdzić zgodność rzazu 2,6 mm i korpusu 1,6 mm z klinem rozszczepiającym konkretnej maszyny.

Do drewna miękkiego i twardego

CMT 290.190.12M może być stosowana do cięcia:

• drewna sosnowego,
• drewna świerkowego,
• drewna modrzewiowego,
• drewna bukowego,
• drewna dębowego,
• drewna jesionowego,
• odpowiednio dobranego drewna egzotycznego,
• desek i kantówek,
• blatów z drewna litego,
• płyt klejonych z drewna,
• elementów stolarskich i konstrukcyjnych.

Najlepsze rezultaty zapewnia podczas rozcinania suchego drewna litego zgodnie z kierunkiem włókien.

Tarcza nie jest przeznaczona do:

• aluminium,
• stali,
• innych metali,
• płyt cementowych,
• płyt gipsowo-kartonowych,
• materiałów mineralnych,
• dokładnego rozkroju HPL i płyt melaminowanych.

Robocze cięcie płyt OSB

Model może być wykorzystywany do szybkiego, roboczego rozcinania płyt OSB.

Trzeba jednak uwzględnić, że:

• 12 zębów daje zgrubną powierzchnię cięcia,
• na krawędzi mogą wystąpić widoczne wyrwania,
• kleje zawarte w płycie zwiększają zużycie ostrzy,
• tarczę należy regularnie oczyszczać,
• do dokładnego docinania płyt lepszy będzie model z większą liczbą zębów.

Do częstego rozcinania OSB należy regularnie kontrolować ostrość. Stępiona tarcza może powodować nagrzewanie, przypalenia i zwiększone wyrywanie materiału.

Otwór mocujący 30 mm

Podstawowy otwór mocujący ma średnicę 30 mm.

Oficjalna tabela CMT zapisuje parametr jako:

30 mm (+20 +16 mm)

Oznacza to możliwość dopasowania otworu do wrzeciona 20 lub 16 mm przy użyciu odpowiednich pierścieni redukcyjnych.

Obecność redukcji w zestawie należy potwierdzić na podstawie rzeczywistej zawartości opakowania. Jeżeli pierścienie nie znajdują się w pudełku, powinny być przedstawione jako wyposażenie opcjonalne, a nie część zestawu.

Dodatkowe otwory 2/7/42

Tarcza ma dwa dodatkowe otwory o średnicy 7 mm rozmieszczone na okręgu o średnicy 42 mm.

Parametr zapisuje się jako:

PH 2/7/42

Dodatkowe otwory mogą współpracować z kołkami mocującymi lub systemami hamowania stosowanymi w wybranych pilarkach.

Przed montażem należy sprawdzić:

• średnicę wrzeciona,
• układ dodatkowych otworów,
• średnicę kołnierza,
• szerokość rzazu,
• grubość korpusu,
• maksymalną średnicę tarczy,
• wymagania klina rozszczepiającego,
• maksymalną prędkość obrotową urządzenia.

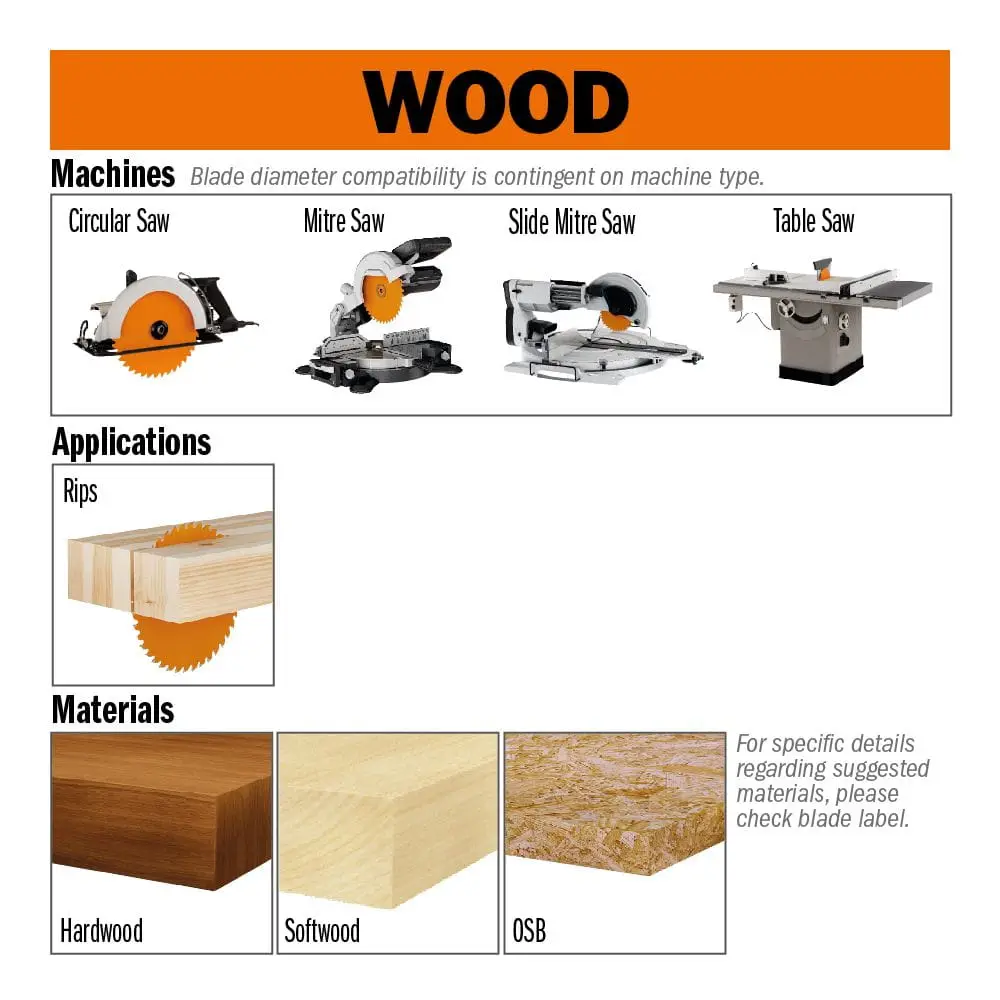

Do pilarek przenośnych i odpowiednich pilarek stołowych

Seria CMT 290 została opracowana przede wszystkim do przenośnych maszyn tnących.

Po potwierdzeniu pełnej zgodności parametrów model może być stosowany w:

• ręcznych pilarkach tarczowych,
• wybranych zagłębiarkach,
• odpowiednich pilarkach akumulatorowych,
• niewielkich pilarkach stołowych,
• budowlanych pilarkach tarczowych,
• urządzeniach obsługujących tarcze 190 mm.

Sama zgodność średnicy 190 mm i otworu 30 mm nie gwarantuje możliwości zastosowania w każdej maszynie.

Należy również sprawdzić:

• dopuszczalny rzaz,
• grubość korpusu,
• konstrukcję osłony,
• średnicę kołnierzy,
• klin rozszczepiający,
• dopuszczalną geometrię zęba,
• maksymalne obroty.

Czy tarcza nadaje się do ukośnicy?

Nie jest to jej podstawowe zastosowanie.

Model ma tylko 12 zębów oraz dodatni kąt natarcia 20°, dlatego został zoptymalizowany do szybkiego rozcinania wzdłużnego, a nie do dokładnego opuszczania tarczy w materiał podczas cięcia poprzecznego.

Do ukośnic najczęściej stosuje się tarcze:

• z większą liczbą zębów,
• o neutralnym lub ujemnym kącie natarcia,
• zapewniające spokojniejsze wejście w materiał,
• przeznaczone bezpośrednio do cięcia poprzecznego.

Tarcza może zostać zamontowana wyłącznie wtedy, gdy producent konkretnej maszyny dopuszcza jej średnicę, otwór, rzaz, korpus, obroty i geometrię zęba.

Korpus ze stali wycinanej laserowo

Korpus tarczy wykonano z wysokiej jakości stali o twardości 44 HRC i precyzyjnie wycięto laserowo.

Takie wykonanie pomaga zachować:

• prawidłowy kształt tarczy,
• stabilny tor cięcia,
• odpowiednie wyważenie,
• ograniczone bicie boczne,
• powtarzalne parametry pracy,
• wysoką trwałość narzędzia.

Model o średnicy 190 mm nie ma pierścienia naprężającego stosowanego przez CMT w większych tarczach przemysłowych.

Laserowe szczeliny tłumiące

W korpusie wykonano laserowe szczeliny ograniczające drgania i hałas.

Ich zastosowanie pomaga uzyskać:

• stabilniejsze prowadzenie,
• równiejszy tor cięcia,
• mniejsze obciążenie zębów,
• większy komfort pracy,
• dłuższą żywotność narzędzia.

Szczeliny nie eliminują hałasu generowanego przez pilarkę i obrabiane drewno. Podczas pracy należy używać odpowiedniej ochrony słuchu.

Zęby z przemysłowego węglika spiekanego

Ostrza wykonano z przemysłowego węglika spiekanego.

Materiał zębów zapewnia:

• odporność na ścieranie,
• ograniczone ryzyko wykruszania,
• dłuższe zachowanie właściwości tnących,
• możliwość pracy w drewnie twardym,
• możliwość profesjonalnego ostrzenia.

Zęby są precyzyjnie szlifowane, aby zachować właściwą geometrię ATB 10° i powtarzalną szerokość rzazu.

Powłoka Orange Shield® PTFE

Korpus tarczy pokryto nieprzywierającą powłoką Orange Shield® PTFE.

Powłoka:

• chroni stal przed korozją i rdzą,
• ogranicza przywieranie żywicy,
• zmniejsza osadzanie trocin i pozostałości materiału,
• ogranicza tarcie,
• pomaga zmniejszyć nagrzewanie,
• ułatwia czyszczenie,
• wspiera płynne prowadzenie piły.

Tarcza powinna być regularnie oczyszczana z żywicy, kleju i pyłu. Zanieczyszczony korpus zwiększa opór i może powodować przypalenia nawet wtedy, gdy zęby pozostają ostre.

Informacja o ryzyku odrzutu

Na karcie produktu nie należy stosować stwierdzenia, że tarcza lub ząb „zapobiega odrzutowi”.

Ryzyko odrzutu zależy między innymi od:

• prawidłowego ustawienia klina rozszczepiającego,
• stabilnego prowadzenia pilarki,
• sposobu podparcia materiału,
• naprężeń występujących w drewnie,
• głębokości cięcia,
• stanu i ostrości tarczy,
• używania właściwej przykładnicy,
• przestrzegania instrukcji maszyny.

Prawidłowe sformułowanie może brzmieć:

„Konstrukcja tarczy jest zoptymalizowana pod kątem sprawnego formowania i odprowadzania wiórów podczas cięcia wzdłużnego”.

Dlaczego warto wybrać CMT 290.190.12M?

• specjalistyczne przeznaczenie do cięcia wzdłużnego,
• 12 zębów zapewniających szybkie odprowadzanie wiórów,
• geometria ATB 10°,
• dodatni kąt natarcia 20°,
• wydajna praca w drewnie miękkim i twardym,
• rzaz o szerokości 2,6 mm,
• stabilny korpus o grubości 1,6 mm,
• dodatkowe otwory 2/7/42,
• możliwość redukcji otworu do 20 lub 16 mm,
• korpus ze stali wycinanej laserowo,
• laserowe szczeliny tłumiące,
• zęby z przemysłowego węglika,
• powłoka Orange Shield® PTFE,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: Industrial 290 Orange
• Kod produktu: 290.190.12M
• EAN: 8019296005547
• Średnica tarczy D: 190 mm
• Średnica otworu F: 30 mm
• Możliwa redukcja otworu: 30/20/16 mm
• Liczba zębów Z: 12
• Szerokość rzazu K: 2,6 mm
• Grubość korpusu P: 1,6 mm
• Kąt natarcia α: 20°
• Geometria zęba β: ATB 10° – naprzemiennie skośna
• Otwory dodatkowe PH: 2/7/42
• Materiał zębów: węglik spiekany HW
• Powłoka korpusu: Orange Shield® PTFE
• Korpus: stal 44 HRC wycinana laserowo
• Szczeliny tłumiące: laserowe
• Pierścień naprężający: nie
• Rodzaj cięcia: wzdłużne
• Dodatkowe zastosowanie: robocze cięcie poprzeczne
• Jakość cięcia: szybka, zgrubna
• Główne materiały: drewno miękkie i twarde
• Dodatkowy materiał: OSB – cięcie robocze
• Maksymalne obroty: sprawdzić na oznaczeniu fizycznej tarczy

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć pilarkę od zasilania i sprawdzić, czy kierunek obrotów odpowiada strzałce znajdującej się na korpusie tarczy.

Należy sprawdzić zgodność średnicy, otworu, szerokości rzazu i grubości korpusu z wymaganiami konkretnej maszyny.

Podczas cięcia wzdłużnego pilarką stołową należy korzystać z prawidłowo ustawionej przykładnicy równoległej i klina rozszczepiającego.

Materiał powinien być stabilnie podparty. Trzeba uwzględnić możliwość występowania naprężeń wewnętrznych, które mogą powodować zamykanie się rzazu.

Pilarkę należy prowadzić płynnie. Zatrzymywanie tarczy w materiale, cofanie jej podczas obrotów lub wywieranie nacisku bocznego zwiększa ryzyko zakleszczenia i odrzutu.

Nie należy stosować tarczy do aluminium, stali, płyt cementowych ani materiałów mineralnych.

Po zauważeniu wzrostu oporu, przypaleń lub pogorszenia jakości cięcia tarczę należy oczyścić albo przekazać do profesjonalnego ostrzenia.

FAQ – najczęściej zadawane pytania

Czy CMT 290.190.12M jest przeznaczona do cięcia wzdłużnego?

Tak. Jest to jej podstawowe zastosowanie. Liczba 12 zębów i dodatni kąt natarcia 20° zapewniają szybkie rozcinanie drewna zgodnie z kierunkiem włókien.

Czy można nią ciąć drewno poprzecznie?

Można wykonać robocze cięcie poprzeczne, ale krawędź będzie bardziej zgrubna. Do dokładnego skracania elementów należy wybrać tarczę z większą liczbą zębów.

Czy nadaje się do drewna twardego?

Tak. Może być stosowana do drewna miękkiego i twardego. Posuw należy dostosować do grubości, wilgotności i twardości materiału.

Czy można nią ciąć płyty OSB?

Tak, ale będzie to cięcie robocze. Model ma tylko 12 zębów i nie został przeznaczony do uzyskiwania idealnie gładkiej krawędzi.

Czy nadaje się do sklejki?

Może przeciąć sklejkę, ale duże przestrzenie między zębami mogą powodować wyrwania zewnętrznych warstw. Do dokładnego cięcia sklejki lepsza będzie tarcza z większą liczbą zębów.

Czy można nią ciąć płyty laminowane?

Nie jest to zalecane zastosowanie. Do laminatów i płyt melaminowanych należy wybrać tarczę z większą liczbą zębów i geometrią odpowiednią do twardej warstwy dekoracyjnej.

Czy tarcza nadaje się do aluminium?

Nie. Model jest przeznaczony do drewna. Do aluminium należy zastosować specjalistyczną piłę z geometrią TCG.

Co daje 12 zębów?

Niewielka liczba zębów tworzy duże przestrzenie na wióry, pozwalając szybko rozcinać drewno wzdłuż włókien.

Co oznacza ATB 10°?

ATB oznacza zęby naprzemiennie skośne. Kolejne ostrza są pochylone w przeciwnych kierunkach i nacinają materiał po obu stronach rzazu.

Co daje kąt natarcia 20°?

Ułatwia wejście zębów w drewno, zwiększa tempo cięcia i ogranicza siłę potrzebną do prowadzenia pilarki.

Czy tarcza ma ogranicznik posuwu?

Aktualna tabela CMT nie oznacza tego wariantu jako tarczy z osobnym ogranicznikiem posuwu. Nie należy zamieszczać informacji, że ząb całkowicie zapobiega odrzutowi.

Czy tarcza pasuje do ukośnicy?

Nie jest to jej podstawowe zastosowanie. Ma 12 zębów i dodatni kąt natarcia 20°, dlatego została opracowana głównie do szybkiego cięcia wzdłużnego w pilarkach ręcznych i odpowiednich pilarkach stołowych.

Czy otwór można zmniejszyć do 20 mm?

Tak, przy użyciu odpowiedniego pierścienia redukcyjnego. Obecność redukcji w zestawie należy potwierdzić na podstawie rzeczywistej zawartości opakowania.

Czy otwór można zmniejszyć do 16 mm?

Tak, oficjalna specyfikacja wskazuje możliwość dopasowania otworu również do 16 mm. Redukcji nie należy deklarować jako części zestawu bez sprawdzenia opakowania.

Czy tarcza ma dodatkowe otwory mocujące?

Tak. Ma dwa otwory o średnicy 7 mm rozmieszczone na okręgu o średnicy 42 mm, czyli PH 2/7/42.

Jakie są maksymalne obroty?

Na obecnej karcie sklepu podano 9000 obr./min, natomiast w części katalogów CMT pojawia się 9500 obr./min. Z tego powodu przed opublikowaniem wartości należy sprawdzić oznaczenie na fizycznej tarczy. Decydujący jest zawsze niższy limit podany na tarczy lub w instrukcji maszyny.

Czy tarczę można ponownie ostrzyć?

Tak. Ostrzenie powinien wykonać profesjonalny serwis, który zachowa geometrię ATB 10° i kąt natarcia 20°.
