Piła tarczowa do cięcia poprzecznego drewna CMT 272.168.42H 168x20 mm 42Z

CMT 272.168.42H – ultracienka piła do dokładnego cięcia drewna

CMT 272.168.42H to cienkorzazowa piła tarczowa z serii ITK Plus, przeznaczona przede wszystkim do dokładnego cięcia poprzecznego drewna oraz materiałów drewnopochodnych.

Tarcza ma średnicę 168 mm, otwór mocujący 20 mm i 42 zęby z węglika spiekanego. Geometria ATB 15° z dodatkowym kątem ścinającym pomaga ograniczyć wyrywanie włókien, natomiast rzaz o szerokości 1,8 mm zmniejsza ilość materiału usuwanego podczas pracy.

Model dobrze sprawdzi się podczas docinania desek, listew, sklejki i elementów meblowych. Parametry 168x1,8x20 mm odpowiadają standardowi stosowanemu w wybranych pilarkach Festool, w tym TS 60 K, TSV 60 K oraz CSC SYS 50.

Dokładne cięcie poprzeczne drewna

Podstawowym zastosowaniem modelu 272.168.42H jest cięcie prowadzone w poprzek włókien drewna. Duża liczba zębów w stosunku do średnicy tarczy pozwala uzyskać dokładniejszą krawędź niż po zastosowaniu piły przeznaczonej przede wszystkim do szybkiego rozcinania wzdłużnego.

Tarcza sprawdzi się podczas:

• poprzecznego docinania desek,
• skracania listew i elementów wykończeniowych,
• przecinania niewielkich kantówek,
• docinania elementów meblowych,
• obróbki drewna miękkiego i twardego,
• cięcia sklejki,
• docinania płyt OSB,
• obróbki materiałów drewnopochodnych,
• wykonywania precyzyjnych prac stolarskich,
• przygotowywania elementów do klejenia i montażu.

Piła może wykonywać również okazjonalne cięcia wzdłużne, jednak nie jest to jej podstawowe zastosowanie. Do szybkiego rozcinania grubego drewna wzdłuż włókien lepiej zastosować model z mniejszą liczbą zębów.

42 zęby zapewniające dokładną krawędź

Tarcza została wyposażona w 42 zęby z węglika spiekanego. Podczas każdego obrotu materiał jest nacinany wielokrotnie, dzięki czemu pojedynczy ząb usuwa stosunkowo niewielką ilość drewna.

Pozwala to uzyskać:

• dokładną powierzchnię po przecięciu,
• ograniczone wyrywanie włókien,
• równą krawędź desek i listew,
• dobrą jakość cięcia sklejki,
• mniejszy zakres późniejszego szlifowania,
• korzystne połączenie dokładności i wydajności.

Liczba 42 zębów odpowiada charakterystyce tarczy wykończeniowej. Model tnie dokładniej niż uniwersalne warianty mające 24 lub 28 zębów, ale stawia większy opór podczas rozcinania wzdłużnego.

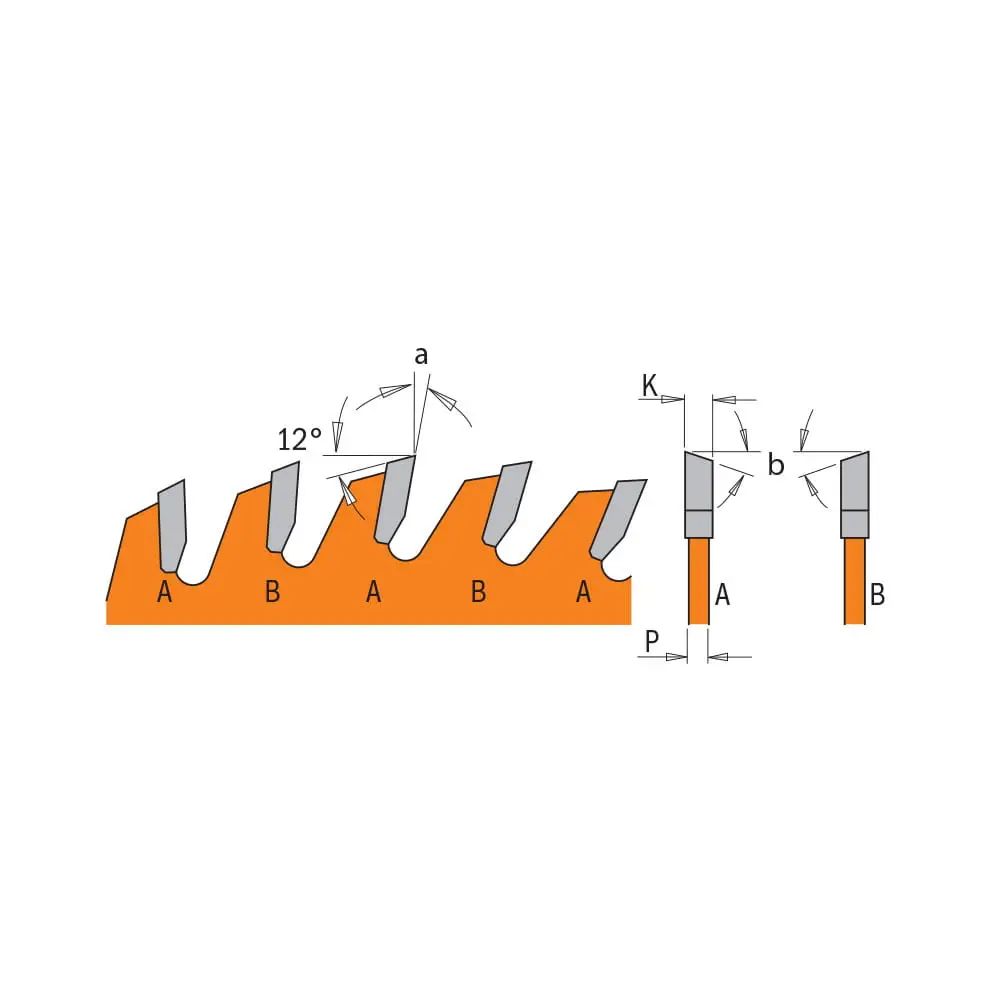

Geometria ATB 15° ograniczająca wyrywanie włókien

Zęby mają geometrię ATB 15°, czyli są ostrzone naprzemiennie w lewą i prawą stronę.

Kolejne ostrza nacinają włókna przy obu krawędziach rzazu, zanim usunięta zostanie jego środkowa część. Pomaga to ograniczyć powstawanie większych wyrwań podczas cięcia poprzecznego.

Geometria ATB 15° zapewnia:

• dokładne nacinanie włókien,
• równą powierzchnię cięcia,
• ograniczenie odprysków,
• dobrą jakość krawędzi sklejki,
• mniejsze ryzyko wyszczerbień delikatnego materiału,
• estetyczne wykończenie elementów drewnianych.

W porównaniu z geometrią ATB 10° większy kąt ostrzenia bocznego jest nastawiony na jeszcze dokładniejsze przecinanie włókien.

Dodatkowy kąt ścinający SHEAR 8°

Na powierzchni czołowej zębów zastosowano dodatkowy kąt ścinający SHEAR 8°.

Powoduje on, że ostrze nie wchodzi w materiał całą szerokością jednocześnie. Ząb przecina drewno w sposób bardziej stopniowy, co zmniejsza siłę potrzebną do wykonania cięcia.

Kąt ścinający pomaga:

• ograniczyć opór pracy,
• uzyskać płynniejsze przejście ostrzy przez materiał,
• zmniejszyć obciążenie pilarki,
• poprawić jakość powierzchni po przecięciu,
• ograniczyć drgania wywołane kontaktem zębów z materiałem.

Połączenie ATB 15° i SHEAR 8° jest jedną z najważniejszych cech odpowiadających za wykończeniowy charakter tej tarczy.

Kąt natarcia 10°

Kąt natarcia zębów wynosi 10°.

Dodatnia, ale umiarkowana wartość zapewnia sprawne wejście ostrzy w drewno bez nadmiernie agresywnego pobierania materiału. Pozwala to połączyć dokładność z płynnym tempem pracy.

Kąt natarcia 10°:

• ułatwia zębom wejście w drewno,
• zapewnia kontrolowane cięcie,
• ogranicza nadmiernie agresywne zagłębianie tarczy,
• dobrze odpowiada dokładnym pracom poprzecznym,
• pozwala efektywnie wykorzystać moc pilarki.

Obrabiany element powinien być stabilnie podparty, a pilarka prowadzona równomiernie. Nie należy gwałtownie dociskać urządzenia ani przyspieszać posuwu kosztem jakości krawędzi.

Ultracienki rzaz 1,8 mm

Szerokość rzazu wynosi 1,8 mm, natomiast grubość stalowego korpusu 1,2 mm.

Cienkorzazowa konstrukcja ITK ogranicza ilość materiału zamienianego w pył i wióry. Pozwala także zmniejszyć opór podczas cięcia, co ma szczególne znaczenie w pilarkach akumulatorowych.

Najważniejsze korzyści:

• mniejsze straty obrabianego materiału,
• ograniczona ilość pyłu i wiórów,
• niższy opór podczas cięcia,
• mniejsze obciążenie silnika,
• dłuższa praca urządzenia akumulatorowego,
• dokładniejsze zachowanie wymiaru elementu,
• korzystna obróbka drogiego drewna,
• płynne cięcie materiałów twardych.

Cienki korpus wymaga stabilnego prowadzenia. Nie należy wywierać bocznego nacisku na tarczę ani zmieniać kierunku pilarki, gdy zęby znajdują się w wykonanym rzazie.

Do drewna miękkiego, twardego i sklejki

CMT 272.168.42H może być stosowana do cięcia:

• drewna miękkiego,
• drewna twardego,
• drewna konstrukcyjnego,
• drewna szlachetnego,
• desek i listew,
• elementów meblowych,
• sklejki,
• płyt OSB,
• płyt wiórowych,
• wybranych materiałów drewnopochodnych.

Najlepsze rezultaty zapewnia podczas dokładnego cięcia poprzecznego i docinania elementów na wymiar.

Piła nie jest przeznaczona do cięcia stali, aluminium ani innych metali.

Nie jest również specjalistyczną tarczą do laminatów HPL oraz dwustronnie melaminowanych płyt meblowych. Do materiałów wymagających idealnej krawędzi po obu stronach należy zastosować tarczę przeznaczoną do laminatów lub odpowiedni system z podcinakiem.

Dopasowana do standardu Festool 168 mm

Wymiary tarczy odpowiadają standardowi stosowanemu w wybranych pilarkach Festool:

• średnica tarczy: 168 mm,
• średnica otworu: 20 mm,
• szerokość rzazu: 1,8 mm,
• grubość korpusu: 1,2 mm,
• liczba zębów: 42.

Parametry te odpowiadają tarczom wykończeniowym stosowanym w urządzeniach:

• Festool TS 60 K,
• Festool TSV 60 K,
• Festool CSC SYS 50.

Przed montażem należy sprawdzić dokładne oznaczenie urządzenia, instrukcję producenta, dopuszczalną prędkość obrotową oraz sposób mocowania tarczy.

Modelu nie należy opisywać jako zgodnego ze starszymi pilarkami Festool wykorzystującymi tarcze 160 mm lub wymagającymi rzazu 2,2 mm.

Otwór mocujący 20 mm i otwory 2/6/32

Podstawowy otwór mocujący ma średnicę 20 mm.

Tarcza ma również dwa dodatkowe otwory o średnicy 6 mm, rozmieszczone na okręgu o średnicy 32 mm. Parametr ten zapisywany jest jako PH 2/6/32.

Przed montażem należy sprawdzić:

• maksymalną średnicę tarczy obsługiwaną przez pilarkę,
• średnicę wrzeciona,
• szerokość rzazu 1,8 mm,
• grubość korpusu 1,2 mm,
• układ dodatkowych otworów,
• wymagania klina rozszczepiającego,
• maksymalną dopuszczalną prędkość obrotową.

Oficjalna specyfikacja nie wymienia redukcji otworu dla tego modelu. Nie należy więc deklarować pierścienia redukcyjnego jako elementu zestawu.

Korpus ze stali 44 HRC wycinanej laserowo

Korpus piły wykonano z wysokiej jakości stali o twardości 44 HRC i precyzyjnie wycięto laserowo.

Tak wykonany korpus zapewnia:

• stabilne prowadzenie,
• dokładny tor cięcia,
• prawidłowe wyważenie,
• ograniczenie bocznych odchyleń,
• powtarzalne właściwości podczas pracy.

Laserowo wykonane szczeliny tłumiące ograniczają drgania i hałas. Mniejszy poziom wibracji poprawia jakość cięcia oraz ogranicza obciążenia działające na zęby.

Zęby z przemysłowego węglika SinterHIP

Ostrza wykonano z przemysłowego węglika spiekanego o wysokiej gęstości.

Proces SinterHIP wykorzystuje wysoką temperaturę i ciśnienie, ograniczając porowatość materiału. Zapewnia to:

• wysoką odporność na ścieranie,
• ograniczone ryzyko wykruszania zębów,
• dłuższe zachowanie ostrości,
• trwałość podczas cięcia twardego drewna,
• możliwość profesjonalnego ostrzenia.

Zęby mocowane są do korpusu za pomocą lutowania stopem srebra. Rozwiązanie pomaga połączeniu przenosić obciążenia występujące podczas cięcia twardego drewna i materiałów kompozytowych.

Powłoka Orange Shield® PTFE

Korpus piły pokryto pomarańczową, nieprzywierającą powłoką Orange Shield® PTFE.

Powłoka:

• chroni stal przed korozją i rdzą,
• ogranicza przywieranie żywicy,
• zmniejsza osadzanie pyłu i pozostałości materiału,
• ogranicza tarcie,
• zmniejsza nagrzewanie tarczy,
• ułatwia czyszczenie korpusu,
• pomaga zachować płynną pracę.

Nagromadzona żywica zwiększa opór i może powodować przypalenia mimo nadal ostrych zębów. Tarczę należy regularnie czyścić preparatem odpowiednim do pił z węglikiem spiekanym.

Dlaczego warto wybrać CMT 272.168.42H?

• dokładne i wykończeniowe cięcie poprzeczne,
• 42 zęby zapewniające równą krawędź,
• geometria ATB 15° ograniczająca wyrywanie włókien,
• dodatkowy kąt ścinający SHEAR 8°,
• kontrolowany kąt natarcia 10°,
• ultracienki rzaz 1,8 mm,
• stabilny korpus o grubości 1,2 mm,
• mniejsze straty obrabianego materiału,
• ograniczone obciążenie silnika pilarki,
• dobre zastosowanie w urządzeniach akumulatorowych,
• wymiary odpowiadające pilarkom Festool 168 mm,
• korpus ze stali 44 HRC wycinanej laserowo,
• szczeliny ograniczające drgania i hałas,
• przemysłowy węglik SinterHIP,
• powłoka Orange Shield® PTFE,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: ITK Plus 272
• Kod produktu: 272.168.42H
• EAN: 8019296073966
• Średnica tarczy D: 168 mm
• Średnica otworu F: 20 mm
• Liczba zębów Z: 42
• Szerokość rzazu K: 1,8 mm
• Grubość korpusu P: 1,2 mm
• Kąt natarcia: 10°
• Geometria zęba: ATB 15° + SHEAR 8°
• Otwory dodatkowe PH: 2/6/32
• Materiał zębów: węglik spiekany HW
• Powłoka korpusu: Orange Shield® PTFE
• Rodzaj cięcia: poprzeczne, dokładne i wykończeniowe
• Jakość cięcia: bardzo dokładna
• Główne zastosowanie: drewno, sklejka i materiały drewnopochodne
• Redukcja otworu: brak w specyfikacji
• Standard urządzeń: Festool TS 60 K, TSV 60 K i CSC SYS 50

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć pilarkę od zasilania i sprawdzić, czy kierunek obrotów odpowiada strzałce umieszczonej na korpusie tarczy.

Obrabiany materiał powinien być stabilnie podparty. Podczas pracy zagłębiarką należy korzystać z prawidłowo ustawionej szyny prowadzącej.

Pilarkę trzeba prowadzić płynnie, bez gwałtownego dociskania. Zbyt szybki posuw może pogorszyć jakość krawędzi i zwiększyć obciążenie zębów.

Nie należy wykonywać ruchów bocznych ani zmieniać kierunku urządzenia, gdy tarcza znajduje się w materiale.

Przed montażem należy sprawdzić zgodność rzazu 1,8 mm i korpusu 1,2 mm z klinem rozszczepiającym oraz wymaganiami konkretnej pilarki.

Tarcza powinna być regularnie czyszczona z żywicy, kleju i pyłu. Po zauważeniu pogorszenia jakości cięcia należy przekazać ją do profesjonalnego ostrzenia.

FAQ – najczęściej zadawane pytania

Jaki jest dokładny kod tej tarczy?

Kod produktu to CMT 272.168.42H. Warto umieścić go w nazwie, opisie, atrybutach oraz danych produktu.

Czy CMT 272.168.42H jest przeznaczona do cięcia poprzecznego?

Tak. To jej podstawowe zastosowanie. Liczba 42 zębów oraz geometria ATB 15° pomagają uzyskać dokładną krawędź podczas przecinania włókien drewna.

Czy tarcza nadaje się do Festool TS 60 K?

Parametry 168x1,8x20 mm, korpus 1,2 mm i 42 zęby odpowiadają standardowi tarczy wykończeniowej stosowanej w Festool TS 60 K. Przed montażem należy sprawdzić instrukcję konkretnego wariantu urządzenia.

Czy tarcza pasuje do Festool TSV 60 K?

Tak, jej podstawowe wymiary odpowiadają standardowi tarcz głównych stosowanych w Festool TSV 60 K. Zagłębiarka TSV ma dodatkowo osobny podcinak, który nie jest częścią tej tarczy.

Czy tarcza pasuje do Festool CSC SYS 50?

Tak, parametry 168x1,8x20 mm i 42 zęby odpowiadają standardowi wykończeniowej tarczy do CSC SYS 50.

Czy piłą można ciąć drewno twarde?

Tak. Zęby z węglika spiekanego umożliwiają dokładne cięcie drewna miękkiego i twardego. Posuw należy dopasować do grubości i twardości materiału.

Czy tarcza nadaje się do sklejki?

Tak. Geometria ATB 15° i 42 zęby pomagają ograniczyć wyrywanie włókien podczas cięcia sklejki.

Czy można nią ciąć płyty OSB?

Tak. Model może służyć do dokładnego docinania płyt OSB. Do szybkiego rozcinania dużej liczby płyt lepsza może być tarcza z mniejszą liczbą zębów.

Czy można nią ciąć drewno wzdłuż włókien?

Możliwe są okazjonalne cięcia wzdłużne, jednak tarcza została zoptymalizowana do dokładnego cięcia poprzecznego. Do szybkiego rozcinania grubego drewna lepszy będzie model z mniejszą liczbą zębów.

Czy tarcza nadaje się do laminowanych płyt meblowych?

Nie jest to jej podstawowe zastosowanie. Do laminatów HPL i dwustronnie melaminowanych płyt wymagających bardzo czystej krawędzi lepsza będzie specjalistyczna tarcza do laminatów lub system z podcinakiem.

Co oznacza geometria ATB 15° + SHEAR 8°?

ATB oznacza zęby naprzemiennie skośne, które nacinają włókna z obu stron rzazu. Dodatkowy kąt ścinający 8° zmniejsza siłę potrzebną do przejścia zęba przez materiał i zapewnia płynniejsze cięcie.

Co daje ultracienki rzaz 1,8 mm?

Ogranicza ilość usuwanego materiału, zmniejsza straty, opór pracy i obciążenie silnika. Jest szczególnie korzystny w pilarkach akumulatorowych.

Czy tarcza ma redukcję otworu?

Nie. Oficjalna specyfikacja podaje otwór 20 mm i nie wymienia pierścienia redukcyjnego.

Czy tarczę można ponownie ostrzyć?

Tak. Zęby z węglika spiekanego mogą być profesjonalnie ostrzone. Serwis powinien zachować geometrię ATB 15°, kąt ścinający 8° oraz kąt natarcia 10°.
