Piła tarczowa do cięcia poprzecznego drewna CMT 272.160.40H 160x20 mm 40Z

CMT 272.160.40H – ultracienka piła do dokładnego cięcia poprzecznego

CMT 272.160.40H to cienkorzazowa piła tarczowa z serii ITK Plus, przeznaczona przede wszystkim do dokładnego cięcia poprzecznego drewna oraz materiałów drewnopochodnych.

Tarcza ma średnicę 160 mm, otwór mocujący 20 mm i 40 zębów z węglika spiekanego. Geometria ATB z dodatkowym kątem ścinającym pomaga ograniczyć wyrywanie włókien, a ultracienki rzaz o szerokości 1,8 mm zmniejsza ilość materiału usuwanego podczas cięcia.

Model sprawdzi się podczas docinania desek, listew, sklejki oraz niewielkich elementów drewnianych. Może być stosowany w prawidłowo dopasowanych pilarkach ręcznych, zagłębiarkach, niewielkich pilarkach stołowych i ukośnych.

Dokładne cięcie poprzeczne drewna

Podstawowym zastosowaniem CMT 272.160.40H jest cięcie prowadzone w poprzek włókien drewna. Liczba 40 zębów pozwala uzyskać dokładniejszą i równiejszą krawędź niż w przypadku pił przeznaczonych przede wszystkim do szybkiego rozcinania wzdłużnego.

Tarcza dobrze sprawdzi się podczas:

• poprzecznego docinania desek,
• skracania listew i elementów wykończeniowych,
• przecinania niewielkich kantówek,
• obróbki drewna miękkiego i twardego,
• cięcia sklejki,
• docinania płyt OSB,
• przecinania materiałów drewnopochodnych,
• wykonywania prac stolarskich i montażowych,
• dokładnego cięcia niewielkich elementów.

Piła może wykonywać okazjonalne cięcia wzdłużne, jednak nie jest to jej podstawowe zastosowanie. Do szybkiego rozcinania grubego drewna wzdłuż włókien lepiej zastosować tarczę z mniejszą liczbą zębów i większymi przestrzeniami międzyzębnymi.

40 zębów zapewniających dokładną krawędź

Model został wyposażony w 40 zębów z węglika spiekanego. Podczas jednego obrotu materiał jest nacinany wielokrotnie, dzięki czemu pojedynczy ząb usuwa stosunkowo niewielką ilość drewna.

Zapewnia to:

• dokładniejsze cięcie poprzeczne,
• ograniczenie dużych wyrwań włókien,
• równiejszą krawędź,
• dobrą jakość cięcia sklejki,
• mniejszy zakres późniejszego szlifowania,
• korzystne połączenie dokładności i szybkości pracy.

Nie jest to specjalistyczna tarcza do idealnego cięcia laminatów HPL lub dwustronnie laminowanych płyt meblowych. Do takich materiałów najlepiej stosować piłę z geometrią TCG albo odpowiedni system z podcinakiem.

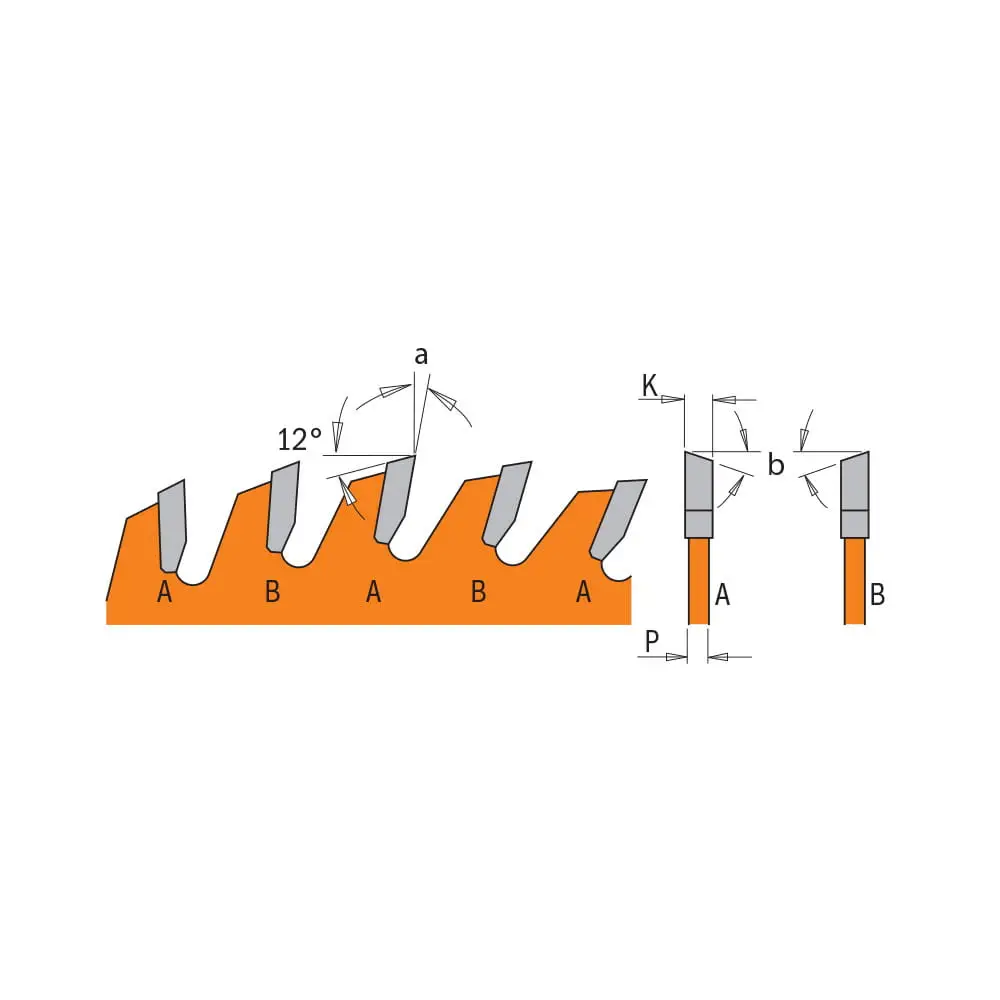

Geometria ATB 10° z kątem ścinającym 8°

Zęby mają geometrię ATB 10° + SHEAR 8°.

ATB oznacza ostrzenie kolejnych zębów naprzemiennie w lewą i prawą stronę. Ostrza nacinają włókna przy obu krawędziach rzazu, zanim zostanie usunięta jego środkowa część.

Geometria ATB pomaga:

• ograniczyć wyrywanie włókien,
• poprawić jakość cięcia poprzecznego,
• uzyskać równiejszą krawędź,
• dokładnie przecinać drewno i sklejkę,
• ograniczyć powstawanie większych odprysków.

Dodatkowy kąt ścinający SHEAR 8° znajduje się na powierzchni czołowej zębów. Zmniejsza siłę potrzebną do przejścia ostrza przez materiał, dzięki czemu cięcie jest płynniejsze, a obciążenie pilarki mniejsze.

Dodatni kąt natarcia 16°

Kąt natarcia zębów wynosi 16°. Dodatnia wartość ułatwia ostrzom wejście w drewno i pozwala efektywnie wykorzystać moc pilarki.

Kąt natarcia 16° zapewnia:

• sprawne zagłębianie zębów w materiał,
• płynne prowadzenie pilarki,
• ograniczenie siły potrzebnej do wykonania cięcia,
• dobre tempo pracy,
• wydajną obróbkę drewna miękkiego i twardego.

Ze względu na dodatni kąt natarcia tarcza wchodzi w materiał bardziej zdecydowanie niż modele z kątem neutralnym lub ujemnym. Obrabiany element musi być stabilnie podparty, szczególnie podczas pracy na pilarce ukośnej.

Ultracienki rzaz 1,8 mm

Szerokość rzazu wynosi 1,8 mm, natomiast grubość stalowego korpusu 1,2 mm.

Cienka konstrukcja ITK ogranicza ilość drewna zamienianego w pył i wióry. Jest to szczególnie korzystne podczas pracy elektronarzędziami o mniejszej mocy oraz przy obróbce drogich materiałów.

Najważniejsze korzyści:

• mniejsze straty obrabianego materiału,
• ograniczona ilość pyłu i wiórów,
• niższy opór podczas pracy,
• mniejsze obciążenie silnika,
• łatwiejsze prowadzenie pilarki,
• dokładniejsze zachowanie wymiaru elementu,
• dobre wykorzystanie możliwości pilarek akumulatorowych.

Korpus o grubości 1,2 mm zapewnia stabilne prowadzenie, ale nadal wymaga prawidłowego użytkowania. Nie należy wywierać bocznego nacisku na tarczę ani skręcać pilarki, gdy ostrza znajdują się w materiale.

Do drewna miękkiego, twardego i sklejki

CMT 272.160.40H może być stosowana do cięcia:

• drewna miękkiego,
• drewna twardego,
• drewna konstrukcyjnego,
• desek i niewielkich kantówek,
• listew drewnianych,
• sklejki,
• płyt OSB,
• płyt wiórowych,
• wybranych materiałów drewnopochodnych.

Najlepsze rezultaty zapewnia podczas dokładnego cięcia poprzecznego.

Piła nie jest przeznaczona do cięcia aluminium, stali ani innych metali. Do laminatów HPL i płyt melaminowanych wymagających bardzo czystej krawędzi po obu stronach należy dobrać specjalistyczną tarczę do laminatów.

Korpus ze stali wycinanej laserowo

Korpus tarczy wykonano z wysokiej jakości stali o twardości 44 HRC i precyzyjnie wycięto laserowo. Taka technologia pomaga zachować odpowiedni kształt, wyważenie oraz stabilny tor cięcia.

Laserowo wykonane szczeliny tłumiące ograniczają drgania i hałas.

Mniejsze drgania wpływają na:

• stabilniejsze prowadzenie tarczy,
• dokładniejszą powierzchnię po przecięciu,
• ograniczenie obciążenia zębów,
• większy komfort pracy,
• dłuższą trwałość piły.

Zęby z przemysłowego węglika SinterHIP

Ostrza wykonano z przemysłowego węglika spiekanego o wysokiej gęstości. Proces SinterHIP wykorzystuje wysoką temperaturę i ciśnienie, ograniczając porowatość węglika.

Zapewnia to:

• wysoką odporność na ścieranie,
• ograniczone ryzyko wykruszania ostrzy,
• dłuższe zachowanie właściwości tnących,
• odporność podczas obróbki twardego drewna,
• możliwość profesjonalnego ostrzenia.

Zęby są mocowane do korpusu z zastosowaniem stopu srebra, który pomaga połączeniu przenosić obciążenia występujące podczas cięcia twardego drewna i materiałów kompozytowych.

Powłoka Orange Shield® PTFE

Korpus piły pokryto pomarańczową, nieprzywierającą powłoką Orange Shield® PTFE.

Powłoka:

• chroni stal przed korozją i rdzą,
• ogranicza przywieranie żywicy,
• zmniejsza osadzanie pyłu i pozostałości materiału,
• ogranicza tarcie,
• zmniejsza nagrzewanie korpusu,
• ułatwia czyszczenie tarczy.

Nagromadzona żywica zwiększa opór i może powodować przypalenia mimo nadal ostrych zębów. Tarcza powinna być regularnie czyszczona preparatem odpowiednim do pił z węglikiem spiekanym.

Otwór mocujący 20 mm z redukcją do 16 mm

Podstawowy otwór mocujący ma średnicę 20 mm. Producent przewiduje możliwość zastosowania redukcji do 16 mm.

Tarcza ma również dwa dodatkowe otwory o średnicy 6 mm, rozmieszczone na okręgu o średnicy 32 mm. Parametr ten zapisywany jest jako PH 2/6/32.

Przed montażem należy sprawdzić:

• maksymalną średnicę tarczy obsługiwaną przez pilarkę,
• średnicę wrzeciona,
• szerokość rzazu 1,8 mm,
• grubość korpusu 1,2 mm,
• wymagania klina rozszczepiającego,
• maksymalną dopuszczalną prędkość obrotową,
• układ dodatkowych otworów mocujących.

Obecność pierścienia redukcyjnego w zestawie należy deklarować zgodnie z rzeczywistą zawartością opakowania.

Zgodność z wybranymi pilarkami Festool

Parametry tarczy — średnica 160 mm, otwór 20 mm, szerokość rzazu 1,8 mm i grubość korpusu 1,2 mm — odpowiadają standardowi stosowanemu w wybranych nowszych pilarkach Festool.

Po sprawdzeniu instrukcji konkretnego urządzenia tarcza może być odpowiednia między innymi do modeli wykorzystujących standard:

• 160 mm średnicy,
• 20 mm otworu,
• 1,8 mm szerokości cięcia,
• 1,2 mm grubości korpusu.

Nie należy deklarować zgodności ze starszymi pilarkami wymagającymi rzazu 2,2 mm. Sama zgodność średnicy i otworu nie jest wystarczająca — należy sprawdzić również klin rozszczepiający, maksymalne obroty i sposób mocowania.

Do jakich pilarek może pasować CMT 272.160.40H?

Po potwierdzeniu pełnej zgodności parametrów tarcza może być stosowana w:

• ręcznych pilarkach tarczowych,
• zagłębiarkach,
• pilarkach akumulatorowych,
• niewielkich pilarkach stołowych,
• pilarkach ukośnych obsługujących tarcze 160 mm.

Sama zgodność średnicy i otworu nie gwarantuje bezpiecznego montażu. Szczególnie ważne jest dopasowanie rzazu i grubości korpusu do klina rozszczepiającego.

Dlaczego warto wybrać CMT 272.160.40H?

• przeznaczenie do dokładnego cięcia poprzecznego,
• 40 zębów zapewniających równą krawędź,
• geometria ATB ograniczająca wyrywanie włókien,
• dodatkowy kąt ścinający zmniejszający opór,
• ultracienki rzaz 1,8 mm,
• stabilny korpus o grubości 1,2 mm,
• mniejsze straty obrabianego materiału,
• ograniczone obciążenie silnika pilarki,
• zastosowanie do drewna miękkiego i twardego,
• możliwość cięcia sklejki i płyt OSB,
• otwór 20 mm z możliwością redukcji do 16 mm,
• korpus wykonany ze stali 44 HRC,
• laserowe szczeliny ograniczające drgania,
• węglik spiekany SinterHIP,
• powłoka Orange Shield® PTFE,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: ITK Plus 272
• Kod produktu: 272.160.40H
• EAN: 8019296058826
• Średnica tarczy D: 160 mm
• Średnica otworu F: 20 mm
• Redukcja otworu: 20/16 mm
• Liczba zębów Z: 40
• Szerokość rzazu K: 1,8 mm
• Grubość korpusu P: 1,2 mm
• Kąt natarcia: 16°
• Geometria zęba: ATB 10° + SHEAR 8°
• Otwory dodatkowe PH: 2/6/32
• Materiał zębów: węglik spiekany HW
• Powłoka korpusu: Orange Shield® PTFE
• Rodzaj cięcia: poprzeczne, dokładne
• Jakość cięcia: dokładna / wykończeniowa
• Główne zastosowanie: drewno, sklejka i materiały drewnopochodne

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć pilarkę od zasilania i sprawdzić, czy kierunek obrotów odpowiada strzałce umieszczonej na korpusie tarczy.

Obrabiany materiał musi być stabilnie podparty. Podczas pracy ukośnicą element należy docisnąć do stołu i przykładnicy.

Pilarkę lub głowicę należy prowadzić płynnie, bez gwałtownego uderzania zębami w materiał.

Nie należy wykonywać ruchów bocznych ani skręcać tarczy, gdy znajduje się ona w rzazie.

Przed montażem trzeba sprawdzić zgodność rzazu 1,8 mm i korpusu 1,2 mm z klinem rozszczepiającym konkretnej pilarki.

Tarcza powinna być regularnie czyszczona z żywicy, kleju i pyłu. Po zauważeniu pogorszenia jakości cięcia należy przekazać ją do profesjonalnego ostrzenia.

FAQ – najczęściej zadawane pytania

Czy CMT 272.160.40H jest przeznaczona do cięcia poprzecznego?

Tak. To podstawowe zastosowanie tej tarczy. Liczba 40 zębów i geometria ATB pomagają uzyskać dokładną krawędź podczas przecinania włókien drewna.

Czy tarcza nadaje się do pilarki ukośnej?

Może pracować w ukośnicy obsługującej tarcze 160 mm, pod warunkiem zgodności otworu, rzazu, korpusu, obrotów oraz sposobu mocowania.

Czy piłą można ciąć drewno twarde?

Tak. Zęby z węglika spiekanego umożliwiają obróbkę drewna miękkiego i twardego. Posuw należy dostosować do grubości i twardości materiału.

Czy tarcza nadaje się do sklejki?

Tak. Geometria ATB i 40 zębów pozwalają uzyskać dokładną krawędź podczas cięcia sklejki.

Czy można nią ciąć płyty OSB?

Tak. Tarcza może służyć do dokładnego docinania płyt OSB. Do szybkiego rozcinania dużych ilości materiału lepszy będzie jednak model z mniejszą liczbą zębów.

Czy tarcza jest przeznaczona do laminatów?

Nie jest to jej główne zastosowanie. Do płyt laminowanych i melaminowanych wymagających bardzo czystej krawędzi lepsza będzie specjalistyczna tarcza z geometrią TCG.

Czy można nią ciąć drewno wzdłuż włókien?

Możliwe są okazjonalne cięcia wzdłużne, ale nie jest to najbardziej wydajna tarcza do takiej pracy. Do szybkiego rozcinania należy wybrać model z mniejszą liczbą zębów.

Co oznacza geometria ATB 10° + SHEAR 8°?

ATB oznacza zęby naprzemiennie skośne, które nacinają włókna po obu stronach rzazu. Dodatkowy kąt ścinający 8° zmniejsza opór i pomaga uzyskać płynniejsze cięcie.

Jaka jest szerokość rzazu tarczy?

Szerokość rzazu wynosi 1,8 mm.

Jaka jest grubość korpusu?

Grubość stalowego korpusu wynosi 1,2 mm.

Co daje cienki rzaz 1,8 mm?

Cienki rzaz ogranicza ilość usuwanego materiału, zmniejsza opór oraz obciążenie silnika. Pomaga także dokładniej zachować wymiar docinanego elementu.

Czy tarcza pasuje do Festool TS 55 F?

Jej wymiary 160x20 mm, rzaz 1,8 mm i korpus 1,2 mm odpowiadają standardowi stosowanemu w tym urządzeniu. Przed montażem należy jednak sprawdzić instrukcję konkretnej wersji pilarki, maksymalne obroty i układ mocowania.

Czy tarcza pasuje do starszego Festool TS 55 R?

Nie powinna być tak opisywana. Starszy TS 55 R wymaga tarcz o rzazie 2,2 mm, natomiast CMT 272.160.40H ma rzaz 1,8 mm.

Czy w zestawie znajduje się redukcja do 16 mm?

Model umożliwia redukcję otworu z 20 do 16 mm. Obecność pierścienia w zestawie należy podać zgodnie z rzeczywistą zawartością konkretnego opakowania.

Czy tarczę można ponownie ostrzyć?

Tak. Zęby z węglika spiekanego mogą być profesjonalnie ostrzone. Serwis powinien zachować geometrię ATB 10°, kąt ścinający 8° oraz kąt natarcia 16°.
