Piła tarczowa do aluminium i laminatów CMT 297.096.12M 300x30 mm 96Z

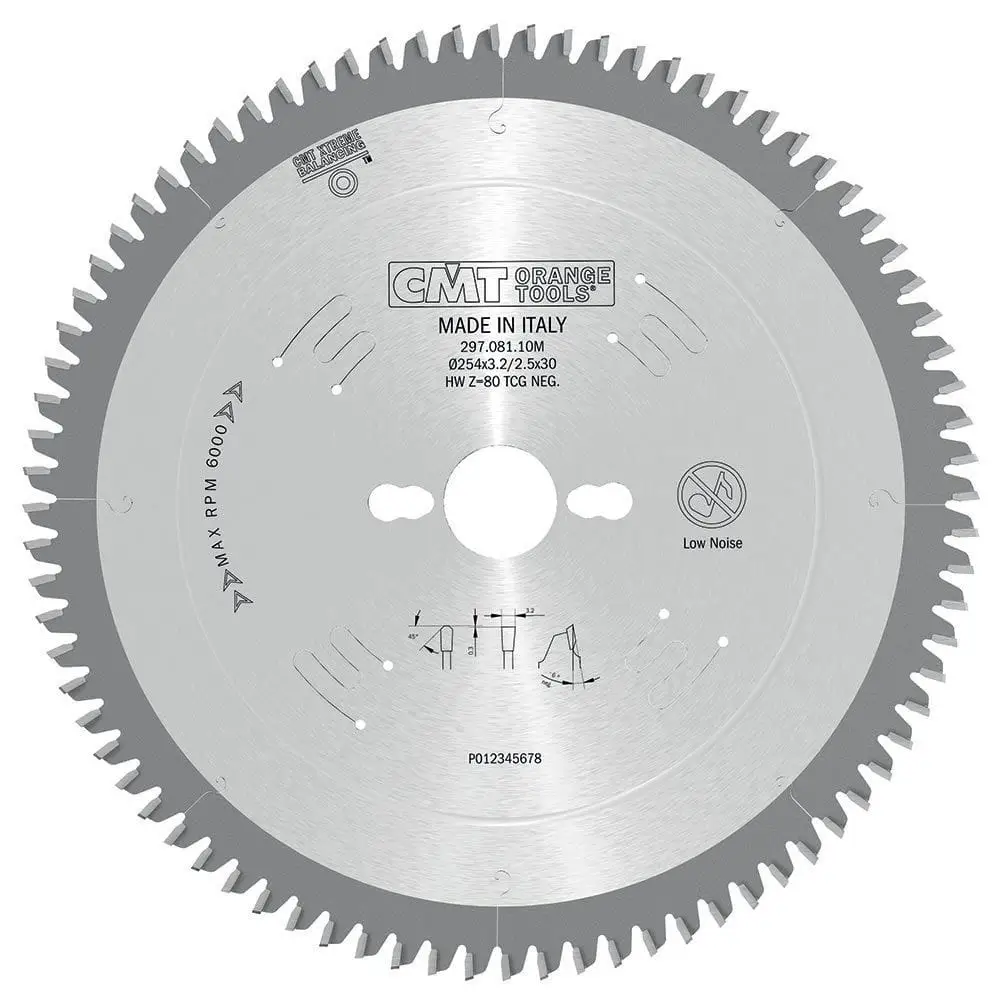

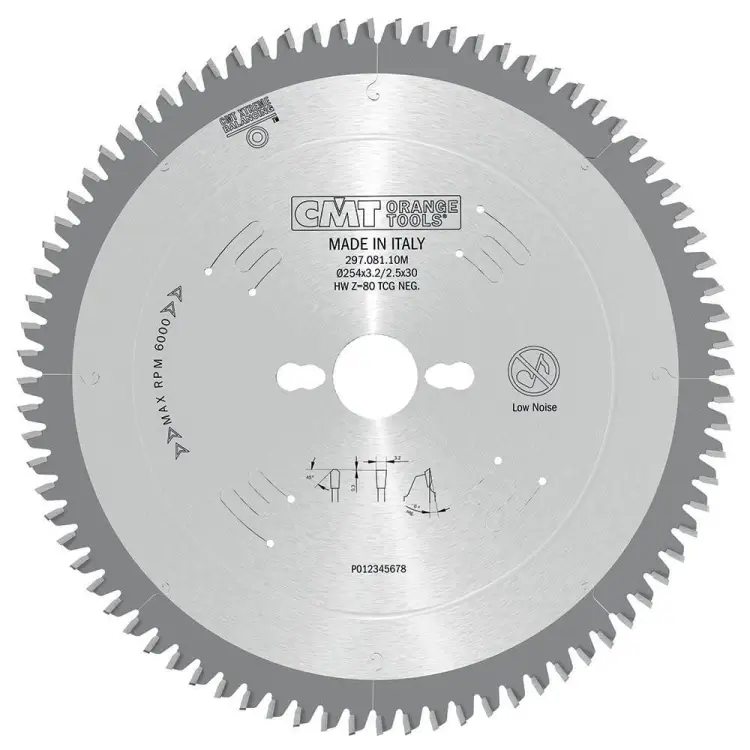

CMT 297.096.12M – przemysłowa piła do aluminium i laminatów

CMT 297.096.12M to profesjonalna piła tarczowa przeznaczona do dokładnego cięcia aluminium, innych metali nieżelaznych, tworzyw sztucznych, materiałów kompozytowych oraz płyt laminowanych.

Tarcza ma średnicę 300 mm, otwór mocujący 30 mm i 96 zębów wykonanych z przemysłowego węglika. Szerokość rzazu wynosi 3,2 mm, a grubość stalowego korpusu 2,5 mm.

Geometria TCG i ujemny kąt natarcia –6° zapewniają kontrolowane wejście zębów oraz równą powierzchnię podczas przecinania profili, rur, płyt i elementów wykonanych z materiałów nieżelaznych. Oficjalna specyfikacja potwierdza otwory COMBI3, 96 zębów, rzaz 3,2 mm, korpus 2,5 mm, kąt –6° oraz geometrię TCG.

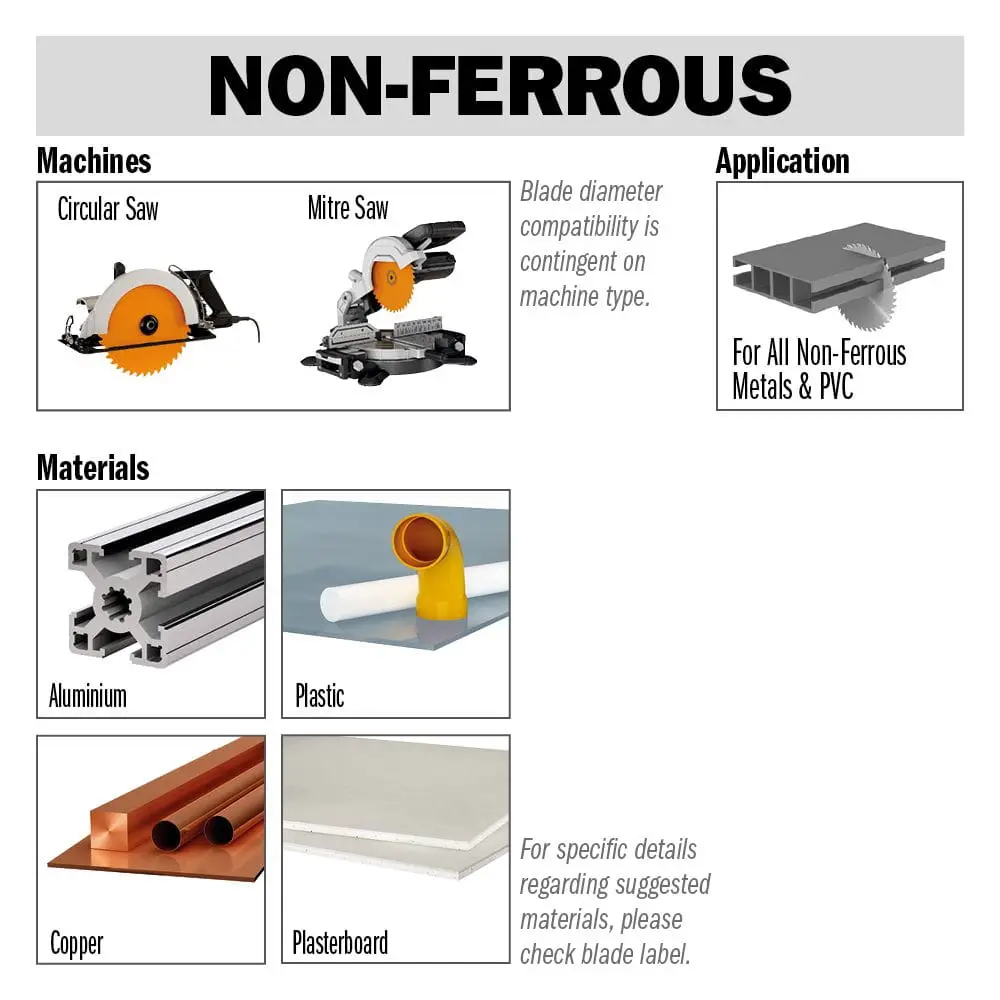

Do aluminium i innych metali nieżelaznych

Piła przeznaczona jest przede wszystkim do cięcia:

• aluminium,
• profili i kształtowników aluminiowych,
• rur aluminiowych,
• płaskowników i kątowników,
• pełnych elementów aluminiowych,
• mosiądzu,
• brązu,
• miedzi i wybranych stopów miedzi,
• innych miękkich metali nieżelaznych,
• profili i płyt kompozytowych.

Model sprawdzi się podczas docinania profili konstrukcyjnych, prowadnic, listew aluminiowych, elementów stolarki otworowej i detali montażowych. CMT wskazuje zastosowanie tarczy między innymi do aluminium, brązu, materiałów nieżelaznych, płyt wiórowych, laminatów i materiałów typu Trespa.

Tarcza nie jest przeznaczona do cięcia stali, stali nierdzewnej, żeliwa ani innych metali żelaznych.

Do tworzyw sztucznych i kompozytów

CMT 297.096.12M może być również stosowana do cięcia:

• twardego PVC,
• profili okiennych z tworzywa,
• poliwęglanu,
• pleksi i PMMA,
• paneli kompozytowych,
• materiałów warstwowych,
• płyt typu Trespa,
• laminatów technicznych,
• profili łączących aluminium z tworzywem.

Podczas obróbki tworzyw należy odpowiednio dobrać posuw. Zbyt wolne prowadzenie może powodować nagrzewanie i topienie krawędzi, natomiast zbyt szybkie zwiększa ryzyko pękania kruchego materiału.

Do płyt laminowanych

Tarcza może być wykorzystywana do cięcia:

• płyt wiórowych laminowanych,
• płyt melaminowanych,
• laminowanego MDF-u i HDF-u,
• wybranych płyt HPL,
• płyt kompaktowych,
• materiałów typu Trespa,
• paneli kompozytowych,
• płyt z twardą warstwą dekoracyjną.

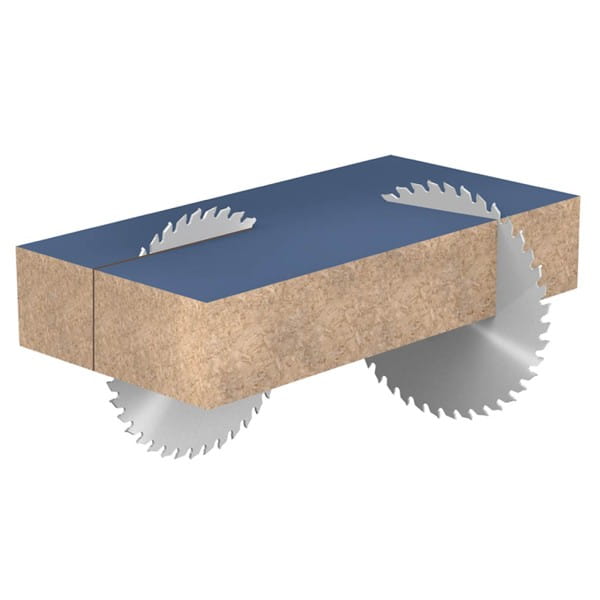

Geometria TCG dobrze radzi sobie z twardymi i ściernymi warstwami zewnętrznymi. W przypadku płyt dwustronnie laminowanych najwyższą jakość obu krawędzi zapewnia prawidłowo ustawiony podcinak lub odpowiedni system przeciwodpryskowy.

96 zębów – dokładne cięcie większych profili i płyt

Model został wyposażony w 96 zębów. Duża liczba ostrzy powoduje, że każdy ząb usuwa stosunkowo niewielką ilość materiału.

Zastosowanie 96 zębów pomaga uzyskać:

• równą powierzchnię po przecięciu,
• ograniczoną liczbę zadziorów,
• czyste cięcie profili cienkościennych,
• mniejsze odpryski laminatu,
• spokojniejszą pracę w tworzywach,
• dokładne docinanie większych elementów,
• ograniczony zakres późniejszej obróbki,
• powtarzalne rezultaty podczas cięcia seryjnego.

Duża liczba zębów wymaga równomiernego posuwu. Tarczy nie należy gwałtownie wciskać w materiał ani zatrzymywać jej w wykonywanym rzazie.

Geometria TCG – ząb trapezowo-płaski

Oficjalna geometria uzębienia to TCG – Triple Chip Grind, czyli układ trapezowo-płaski.

W układzie tym pracują naprzemiennie:

• ząb trapezowy, który wstępnie nacina materiał,
• ząb płaski, który wyrównuje pozostałą powierzchnię rzazu.

Geometria TCG:

• dobrze znosi kontakt z aluminium,
• ogranicza wykruszanie naroży zębów,
• zapewnia trwałą krawędź tnącą,
• sprawdza się w twardych laminatach,
• umożliwia cięcie tworzyw sztucznych,
• zapewnia równą powierzchnię po przecięciu,
• jest odporna na materiały o właściwościach ściernych.

W atrybutach produktu najlepiej stosować zapis:

TCG – ząb trapezowo-płaski

Nie należy zastępować go geometrią ATB ani przedstawiać produktu jako standardowej piły do drewna.

Ujemny kąt natarcia –6°

Kąt natarcia zębów wynosi –6°.

Ujemny kąt zapewnia spokojniejsze i bardziej kontrolowane wejście ostrzy w materiał.

Kąt –6°:

• ogranicza gwałtowne wciąganie profilu,
• poprawia kontrolę podczas pracy na ukośnicy,
• ułatwia przecinanie cienkościennych elementów,
• zmniejsza tendencję do podnoszenia lekkiego materiału,
• sprzyja uzyskaniu równej powierzchni,
• dobrze odpowiada cięciu aluminium, laminatów i tworzyw.

Ujemny kąt nie eliminuje ryzyka zakleszczenia ani przesunięcia elementu. Profil lub płyta muszą być stabilnie zamocowane.

Rzaz 3,2 mm i korpus 2,5 mm

Szerokość wykonywanego rzazu wynosi 3,2 mm, a grubość stalowego korpusu 2,5 mm.

Sztywny korpus zapewnia:

• stabilny tor pracy,
• ograniczenie bocznych odchyleń,
• dobre podparcie 96 zębów,
• powtarzalną szerokość rzazu,
• odporność na obciążenia podczas przecinania profili,
• odpowiednią stabilność przy średnicy 300 mm.

W danych technicznych należy używać określenia „szerokość rzazu 3,2 mm”, a nie „grubość zęba”. Grubość korpusu jest oddzielnym parametrem i wynosi 2,5 mm.

Wyciszona konstrukcja tarczy

Korpus wyposażono w laserowo wykonane szczeliny tłumiące. Ich zadaniem jest ograniczenie rezonansu, drgań i hałasu stalowej tarczy.

Mniejsze drgania pomagają uzyskać:

• dokładniejszy tor cięcia,
• równiejszą powierzchnię,
• ograniczoną liczbę zadziorów,
• mniejsze obciążenie uzębienia,
• większy komfort pracy,
• dłuższą trwałość tarczy.

Określenie „wyciszona” nie oznacza bezgłośnej pracy. Szczeliny nie są wypełnione polimerem, a podczas cięcia należy nadal stosować odpowiednią ochronę słuchu.

Pierścień naprężający

Tarcza o średnicy 300 mm ma pierścień naprężający stabilizujący stalowy korpus.

Pierścień pomaga:

• zachować współosiowość podczas obrotów,
• ograniczyć odkształcenia termiczne,
• utrzymać równy tor cięcia,
• zmniejszyć boczne odchylenia,
• zwiększyć stabilność podczas dłuższej pracy.

Rozwiązanie ma szczególne znaczenie przy większej średnicy tarczy i podczas dokładnego cięcia twardych materiałów.

Przemysłowy węglik chromowy

Zęby wykonano z przemysłowego węglika opracowanego z myślą o materiałach nieżelaznych i ściernych.

Materiał ostrzy zapewnia:

• wysoką odporność na zużycie,
• dłuższe zachowanie ostrości,
• trwałość podczas cięcia aluminium,
• odporność na twarde warstwy laminatów,
• ograniczone ryzyko wykruszania,
• możliwość profesjonalnego ostrzenia.

Precyzyjne ostrzenie CNC

Zęby są precyzyjnie szlifowane na wieloosiowych maszynach CNC.

Dokładne ostrzenie pomaga:

• zachować geometrię TCG,
• utrzymać powtarzalne kąty zębów,
• ograniczyć zadziory na aluminium,
• poprawić powierzchnię po przecięciu,
• zachować równą szerokość rzazu,
• wydłużyć okres pomiędzy ostrzeniami.

Lutowanie Tri-Metal

Zęby mocowane są do stalowego korpusu za pomocą trójwarstwowego lutowania Silver-Copper-Silver.

Warstwa miedzi pomiędzy warstwami srebra pomaga pochłaniać naprężenia powstające podczas nagrzewania i chłodzenia.

Konstrukcja Tri-Metal:

• zwiększa trwałość połączenia,
• pomaga chronić węglik przed pękaniem,
• ogranicza naprężenia termiczne,
• umożliwia przenoszenie wysokich obciążeń,
• zwiększa trwałość podczas cięcia twardych materiałów.

Twarda powłoka lakiernicza

Korpus zabezpieczono twardą powłoką lakierniczą chroniącą stal przed korozją i rdzą.

Modelu nie należy opisywać jako tarczy:

• pokrytej Orange Shield® PTFE,
• chromowanej Orange Chrome®,
• pokrytej powłoką teflonową.

Po zakończeniu pracy tarczę należy oczyścić z pozostałości aluminium, tworzywa, kleju i pyłu. Osady zwiększają tarcie oraz nagrzewanie podczas kolejnych cięć.

CMT Xtreme Balancing

Precyzyjne wyważenie tarczy pomaga:

• ograniczyć drgania,
• zachować stabilny tor cięcia,
• zmniejszyć obciążenie łożysk maszyny,
• poprawić jakość powierzchni,
• zwiększyć powtarzalność pracy,
• ograniczyć hałas wynikający z niewyważenia korpusu.

Otwór 30 mm i dodatkowe otwory COMBI3

Podstawowy otwór mocujący ma średnicę 30 mm.

Tarcza ma również system dodatkowych otworów zabierakowych COMBI3.

Przed montażem należy sprawdzić:

• średnicę wrzeciona,
• układ dodatkowych otworów,
• średnicę i stan kołnierzy,
• maksymalną średnicę obsługiwanej tarczy,
• szerokość rzazu,
• grubość korpusu,
• dopuszczalną prędkość obrotową,
• przeznaczenie maszyny do cięcia danego materiału.

Sama zgodność średnicy 300 mm i otworu 30 mm nie gwarantuje możliwości zastosowania w każdej maszynie.

Opcjonalna redukcja otworu do 25 mm

Dla tarcz o średnicy 300 mm CMT przewiduje opcjonalny pierścień:

CMT 299.225.00 – redukcja z 30 do 25 mm

Redukcji nie należy deklarować jako części zestawu bez sprawdzenia rzeczywistej zawartości opakowania. Trzeba również potwierdzić, że producent konkretnej maszyny dopuszcza użycie pierścienia redukcyjnego.

Zalecane płynne smarowanie

Podczas cięcia aluminium i innych metali nieżelaznych CMT zdecydowanie zaleca stosowanie odpowiedniego płynnego środka smarującego. Producent nie zaleca używania sztyftu woskowego.

Płynne smarowanie pomaga:

• ograniczyć przywieranie aluminium do zębów,
• zmniejszyć tarcie,
• ograniczyć nagrzewanie materiału,
• zmniejszyć powstawanie narostu na ostrzach,
• poprawić jakość powierzchni,
• wydłużyć żywotność tarczy.

Środek smarujący i sposób jego podawania muszą być zgodne z instrukcją maszyny.

Do jakich maszyn przeznaczona jest tarcza?

Po potwierdzeniu pełnej zgodności CMT 297.096.12M może pracować w:

• ukośnicach przeznaczonych do aluminium,
• pilarkach stołowych,
• pilarkach radialnych,
• przecinarkach do profili,
• pilarkach poprzecznych,
• maszynach do rozkroju płyt,
• odpowiednio wyposażonych pilarkach formatowych.

CMT wskazuje możliwość zastosowania tej konstrukcji w pilarkach ręcznych, ukośnicach, pilarkach radialnych i stołowych, o ile maszyna jest przeznaczona do obrabianego materiału i spełnia wszystkie wymagania techniczne.

Nie należy montować jej w przypadkowej pilarce do drewna wyłącznie dlatego, że odpowiada średnica otworu.

Maksymalna prędkość obrotowa

W zewnętrznych kartach sprzedażowych pojawiają się rozbieżne wartości maksymalnej prędkości: między innymi 5000 i 6400 obr./min.

W karcie Shoper najlepiej wpisać wartość odczytaną bezpośrednio z posiadanej tarczy. Podczas pracy nie wolno przekraczać niższego z limitów:

• limitu oznaczonego na tarczy,
• limitu wskazanego w instrukcji maszyny.

Dlaczego warto wybrać CMT 297.096.12M?

• profesjonalna piła do aluminium,
• możliwość cięcia innych metali nieżelaznych,
• odpowiednia do tworzyw i kompozytów,
• zastosowanie do płyt laminowanych,
• 96 zębów zapewniających dokładną krawędź,
• trwała geometria TCG,
• kontrolowany ujemny kąt natarcia –6°,
• szerokość rzazu 3,2 mm,
• stabilny korpus o grubości 2,5 mm,
• dodatkowe otwory COMBI3,
• laserowe szczeliny tłumiące,
• pierścień naprężający,
• przemysłowy węglik,
• precyzyjne ostrzenie CNC,
• lutowanie Tri-Metal,
• twarda powłoka lakiernicza,
• system CMT Xtreme Balancing,
• możliwość opcjonalnej redukcji otworu,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: Industrial 297
• Kod produktu: 297.096.12M
• EAN: 8019296006940
• Średnica tarczy D: 300 mm
• Średnica otworu F: 30 mm
• Liczba zębów Z: 96
• Szerokość rzazu K: 3,2 mm
• Grubość korpusu P: 2,5 mm
• Kąt natarcia α: –6°
• Geometria zęba β: TCG – trapezowo-płaska
• Otwory dodatkowe PH: COMBI3
• Główne zastosowanie: aluminium i metale nieżelazne
• Dodatkowe materiały: tworzywa, kompozyty i płyty laminowane
• Cięcie stali: nie
• Szczeliny tłumiące: laserowe
• Pierścień naprężający: tak
• Powłoka korpusu: twarda powłoka lakiernicza
• Wyważenie: CMT Xtreme Balancing
• Redukcja otworu: opcjonalna 30/25 mm – CMT 299.225.00
• Zalecane smarowanie: płynny środek smarujący
• Sztyft woskowy: niezalecany
• Maksymalne obroty: potwierdzić na fizycznej tarczy

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć maszynę od zasilania i dokładnie oczyścić wrzeciono oraz kołnierze mocujące.

Kierunek obrotów musi odpowiadać strzałce znajdującej się na korpusie tarczy.

Profil, rurę lub płytę należy stabilnie zamocować. Element nie może się obracać, podnosić ani przesuwać podczas cięcia.

W przypadku aluminium należy stosować odpowiedni płynny środek smarujący, o ile dopuszcza go konstrukcja maszyny.

Posuw powinien być równomierny. Nie należy:

• gwałtownie wciskać tarczy w materiał,
• zatrzymywać jej w rzazie,
• cofać obracającej się tarczy,
• wywierać nacisku bocznego,
• przecinać luźno trzymanych profili,
• przekraczać obrotów oznaczonych na tarczy,
• używać tarczy do stali,
• pracować z wykruszonym lub uszkodzonym zębem.

Po zakończeniu pracy należy sprawdzić, czy na ostrzach nie powstał narost aluminiowy. Zabrudzoną tarczę trzeba wyczyścić właściwym preparatem.

FAQ – najczęściej zadawane pytania

Czy CMT 297.096.12M jest przeznaczona do aluminium?

Tak. Jest to jej podstawowe zastosowanie. Geometria TCG, 96 zębów i kąt natarcia –6° zapewniają kontrolowane i dokładne cięcie aluminium.

Czy można nią ciąć profile aluminiowe?

Tak. Profile należy stabilnie podeprzeć i zamocować zaciskiem, aby nie mogły się przesuwać ani obracać.

Czy można przecinać pełne elementy aluminiowe?

Tak, pod warunkiem zastosowania odpowiedniej maszyny, posuwu, obrotów i płynnego środka smarującego.

Czy nadaje się do mosiądzu i brązu?

Tak. Tarcza może być stosowana do mosiądzu, brązu i wybranych stopów miedzi po dostosowaniu posuwu do przekroju i twardości materiału.

Czy można nią ciąć stal?

Nie. Model przeznaczony jest do metali nieżelaznych. Nie należy używać go do stali, stali nierdzewnej ani żeliwa.

Czy nadaje się do tworzyw sztucznych?

Tak. Może ciąć twarde PVC, pleksi, poliwęglan i wybrane kompozyty. Posuw trzeba dobrać tak, aby nie powodować topienia krawędzi.

Czy można nią ciąć płyty laminowane?

Tak. Geometria TCG dobrze sprawdza się w twardych warstwach laminowanych. Przy płytach dwustronnych najlepszą jakość zapewnia podcinak lub system przeciwodpryskowy.

Czy nadaje się do HPL i płyt kompaktowych?

Może być stosowana do wybranych laminatów HPL i płyt kompaktowych po sprawdzeniu zaleceń producenta materiału oraz możliwości maszyny.

Co oznacza geometria TCG?

TCG to geometria trapezowo-płaska. Ząb trapezowy wstępnie nacina materiał, a ząb płaski wyrównuje pozostałą powierzchnię rzazu.

Co daje kąt natarcia –6°?

Zapewnia spokojniejsze wejście zębów i ogranicza tendencję do gwałtownego wciągania profilu przez tarczę.

Czy tarcza jest wyciszona?

Tak. Ma laserowe szczeliny tłumiące ograniczające rezonans i drgania korpusu. Nie oznacza to jednak bezgłośnej pracy.

Czy szczeliny są wypełnione polimerem?

Nie. Model ma standardowe laserowe szczeliny tłumiące bez wypełnienia polimerowego.

Czy tarcza ma pierścień naprężający?

Tak. Pierścień stabilizuje duży korpus tarczy o średnicy 300 mm.

Jaką powłokę ma korpus?

Korpus zabezpieczony jest twardą powłoką lakierniczą. Nie jest to Orange Shield PTFE ani Orange Chrome.

Co oznacza COMBI3?

COMBI3 to system dodatkowych otworów zabierakowych zwiększający możliwość dopasowania tarczy do profesjonalnych układów mocowania.

Czy otwór można zmniejszyć do 25 mm?

Tak, przy użyciu opcjonalnej redukcji CMT 299.225.00. Nie należy jej deklarować jako części zestawu bez sprawdzenia opakowania.

Czy podczas cięcia aluminium potrzebne jest smarowanie?

CMT zaleca stosowanie odpowiedniego płynnego środka smarującego, szczególnie przy większych tarczach i przekrojach.

Czy można stosować sztyft woskowy?

Producent nie zaleca sztyftu woskowego. Zalecany jest właściwy płynny środek smarujący.

Jakie są maksymalne obroty?

Karty zewnętrzne podają rozbieżne wartości. Decydujący jest limit umieszczony na fizycznej tarczy oraz niższa wartość dopuszczona w instrukcji pilarki.

Czy tarczę można ponownie ostrzyć?

Tak. Ostrzenie powinien wykonać profesjonalny serwis, zachowując geometrię TCG, kąt natarcia –6° i właściwą szerokość rzazu.
