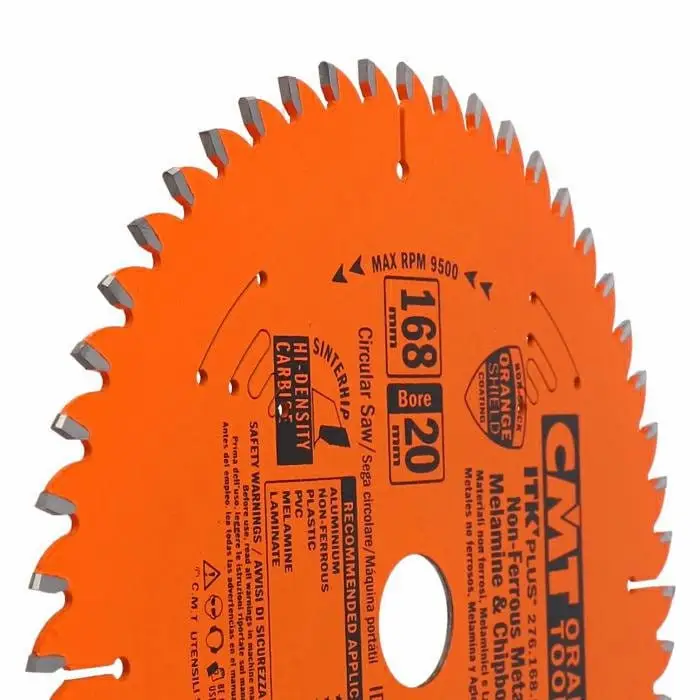

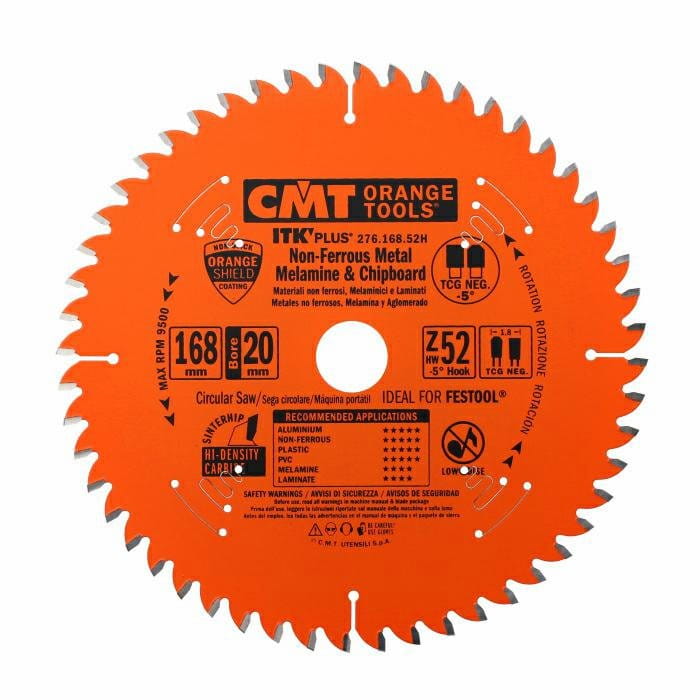

Piła tarczowa do aluminium i laminatów CMT 276.168.52H 168x20 mm 52Z

CMT 276.168.52H – ultracienka piła do aluminium i laminatów

CMT 276.168.52H to cienkorzazowa piła tarczowa z serii ITK Plus, przeznaczona do precyzyjnego cięcia metali nieżelaznych, twardych tworzyw sztucznych, materiałów kompozytowych oraz płyt laminowanych i melaminowanych.

Tarcza ma średnicę 168 mm, otwór mocujący 20 mm oraz 52 zęby z węglika spiekanego. Geometria trapezowo-płaska TCG oraz ujemny kąt natarcia –5° zapewniają kontrolowane wejście ostrzy w materiał i pomagają uzyskać równą, estetyczną krawędź.

Ultracienki rzaz 1,8 mm zmniejsza ilość usuwanego materiału, ogranicza opór pracy i pozwala efektywnie wykorzystać możliwości pilarek akumulatorowych. Model należy do oficjalnej serii CMT 276 ITK Plus do metali nieżelaznych i melaminy.

Do jakich materiałów przeznaczona jest piła?

CMT 276.168.52H może być stosowana do cięcia:

• aluminium i stopów aluminium,
• mosiądzu,
• innych metali nieżelaznych,
• twardych tworzyw sztucznych,
• PVC,
• materiałów kompozytowych,
• laminatów HPL,
• płyt melaminowanych,
• laminowanych płyt wiórowych,
• laminowanych płyt MDF i HDF,
• profili, rur, listew i paneli.

Tarcza nie jest przeznaczona do cięcia stali zwykłej, stali nierdzewnej ani innych metali żelaznych. Nie należy przedstawiać jej również jako standardowej piły do szybkiego rozcinania drewna litego.

52 zęby do dokładnego cięcia

Tarcza została wyposażona w 52 zęby. Duża liczba ostrzy w stosunku do średnicy 168 mm pozwala uzyskać dokładną krawędź podczas przecinania profili, płyt i elementów wykończeniowych.

Model dobrze sprawdzi się podczas:

• docinania profili aluminiowych,
• przecinania rur i listew,
• obróbki paneli z aluminium,
• cięcia laminatów HPL,
• docinania płyt melaminowanych,
• przecinania twardych tworzyw,
• obróbki elementów kompozytowych,
• wykonywania precyzyjnych prac montażowych.

Tempo posuwu należy dostosować do przekroju, grubości ścianki i twardości obrabianego materiału.

Geometria TCG – ząb trapezowo-płaski

Zęby mają geometrię TCG, określaną również jako trapezowo-płaska lub TFZ.

Ząb trapezowy wykonuje wstępne nacięcie materiału, natomiast następujący po nim ząb płaski poszerza i oczyszcza dno rzazu.

Taka geometria:

• rozkłada obciążenie pomiędzy dwa rodzaje zębów,
• ogranicza przeciążenie pojedynczego ostrza,
• zwiększa trwałość uzębienia,
• pomaga uzyskać równą powierzchnię cięcia,
• ogranicza powstawanie dużych zadziorów,
• zmniejsza wykruszanie warstwy dekoracyjnej,
• dobrze sprawdza się w aluminium, HPL i tworzywach.

Geometria TCG jest jedną z najważniejszych cech odróżniających tę tarczę od standardowych pił do drewna z uzębieniem ATB.

Ujemny kąt natarcia –5°

Kąt natarcia zębów wynosi –5°. Jest to prawidłowa wartość dla wariantu 276.168.52H i nie należy zmieniać jej na –6°, stosowane w wielu innych modelach serii 276.

Ujemny kąt natarcia:

• ogranicza agresywne zagłębianie zębów,
• zmniejsza tendencję do gwałtownego wciągania profilu,
• ułatwia kontrolowanie tempa cięcia,
• poprawia stabilność podczas obróbki elementów cienkościennych,
• zapewnia spokojniejsze wejście tarczy w materiał,
• dobrze odpowiada pilarkom zagłębiarkowym i stołowym.

Obrabiany element musi być stabilnie podparty i zamocowany. Ujemny kąt natarcia poprawia kontrolę, ale nie zastępuje prawidłowego unieruchomienia profilu lub płyty.

Ultracienki rzaz 1,8 mm

Szerokość rzazu wynosi 1,8 mm, natomiast grubość stalowego korpusu 1,2 mm.

Cienkorzazowa konstrukcja ITK zapewnia:

• mniejsze straty obrabianego materiału,
• ograniczoną ilość opiłków i odpadów,
• niższy opór podczas cięcia,
• mniejsze obciążenie silnika,
• dłuższą pracę pilarki akumulatorowej,
• dokładniejsze zachowanie wymiaru elementu,
• sprawniejsze cięcie twardych materiałów.

Cienki korpus wymaga stabilnego prowadzenia. Nie należy wywierać nacisku bocznego ani zmieniać kierunku pilarki, gdy zęby znajdują się w materiale. Parametry K 1,8 mm i P 1,2 mm są zgodne z aktualną tabelą CMT oraz kartą Laguna Polska.

Do profili, płyt i elementów kompozytowych

CMT 276.168.52H może być stosowana do przecinania:

• profili zamkniętych i otwartych,
• rur,
• aluminiowych listew,
• prowadnic,
• paneli,
• płyt laminowanych,
• płyt melaminowanych,
• desek kompozytowych,
• twardych elementów z tworzyw,
• materiałów warstwowych.

Cienkościenne profile należy ustawiać tak, aby podczas pracy z materiałem stykała się odpowiednia liczba zębów. Zbyt gwałtowne wejście tarczy może przeciążyć pojedyncze ostrza i pogorszyć jakość krawędzi.

Zgodność z pilarkami Festool 168 mm

Wymiary tarczy odpowiadają standardowi stosowanemu w wybranych urządzeniach Festool:

• średnica tarczy: 168 mm,
• otwór mocujący: 20 mm,
• szerokość rzazu: 1,8 mm,
• grubość korpusu: 1,2 mm,
• liczba zębów: 52.

CMT 276.168.52H może być stosowana po sprawdzeniu instrukcji i parametrów konkretnego urządzenia w:

• Festool TS 60 K,
• Festool TSV 60 K,
• Festool CSC SYS 50.

Festool przewiduje dla tych urządzeń tarcze 168 × 1,8 × 20 mm z 52 zębami zarówno do laminatów i HPL, jak i do aluminium oraz tworzyw.

Modelu nie należy przypisywać do starszych pilarek Festool wykorzystujących tarcze 160 mm lub wymagających rzazu 2,2 mm.

Otwór mocujący 20 mm i otwory 2/6/32

Podstawowy otwór mocujący ma średnicę 20 mm.

Tarcza ma również dwa dodatkowe otwory o średnicy 6 mm, rozmieszczone na okręgu o średnicy 32 mm. Parametr ten zapisywany jest jako PH 2/6/32.

Oficjalna specyfikacja tego wariantu nie podaje pierścienia redukcyjnego. Nie należy więc deklarować redukcji jako elementu zestawu.

Przed montażem należy sprawdzić:

• maksymalną średnicę tarczy obsługiwaną przez pilarkę,
• średnicę wrzeciona,
• szerokość rzazu 1,8 mm,
• grubość korpusu 1,2 mm,
• układ dodatkowych otworów,
• maksymalną prędkość obrotową,
• sposób mocowania,
• materiały dopuszczone przez producenta maszyny.

Korpus ze stali wycinanej laserowo

Korpus tarczy wykonano z wysokiej jakości stali i precyzyjnie wycięto laserowo. Konstrukcja pomaga zachować właściwy kształt, wyważenie oraz stabilny tor cięcia.

Laserowo wykonane szczeliny tłumiące ograniczają drgania i hałas. Mniejszy poziom wibracji wpływa na:

• stabilniejsze prowadzenie,
• dokładniejszą powierzchnię cięcia,
• ograniczenie obciążeń działających na zęby,
• wyższy komfort pracy,
• dłuższą żywotność piły.

Karta Laguna Polska prawidłowo wskazuje ultracienki korpus wycinany laserowo, wyselekcjonowane zęby z węglika oraz konstrukcję ograniczającą zakleszczenie.

Zęby z węglika spiekanego

Ostrza wykonano z odpornego na ścieranie węglika spiekanego. Jest to szczególnie ważne podczas obróbki aluminium, laminatów, tworzyw i materiałów kompozytowych.

Zęby zapewniają:

• wysoką odporność na ścieranie,
• dłuższe zachowanie ostrości,
• ograniczone ryzyko wykruszania,
• stabilną pracę w materiałach warstwowych,
• możliwość profesjonalnego ostrzenia.

Po zauważeniu pogorszenia jakości krawędzi, wzrostu temperatury albo konieczności zwiększania nacisku tarczę należy oczyścić lub przekazać do profesjonalnego ostrzenia.

Serwis powinien zachować geometrię TCG oraz ujemny kąt natarcia –5°.

Powłoka ochronna Orange Shield® PTFE

Korpus tarczy pokryto nieprzywierającą powłoką Orange Shield® PTFE.

Powłoka:

• chroni korpus przed korozją,
• ogranicza przywieranie pozostałości materiału,
• zmniejsza tarcie,
• pomaga ograniczyć nagrzewanie,
• ułatwia czyszczenie tarczy,
• wspiera płynne prowadzenie w materiale.

Tarcza powinna być regularnie oczyszczana z pozostałości aluminium, tworzyw, klejów i laminatów. Nagromadzony osad zwiększa opór i może pogorszyć jakość cięcia.

Smarowanie podczas cięcia aluminium

Podczas cięcia aluminium i innych metali nieżelaznych warto stosować odpowiedni płynny środek smarujący, o ile dopuszcza to producent pilarki.

Prawidłowo dobrany preparat pomaga:

• ograniczyć tarcie,
• zmniejszyć nagrzewanie materiału,
• ograniczyć przywieranie wiórów,
• poprawić jakość krawędzi,
• wydłużyć trwałość zębów.

Nie należy używać przypadkowych, łatwopalnych preparatów ani środków niezgodnych z instrukcją elektronarzędzia.

Dlaczego warto wybrać CMT 276.168.52H?

• przeznaczenie do aluminium i metali nieżelaznych,
• możliwość cięcia HPL, laminatów i płyt melaminowanych,
• zastosowanie do tworzyw i kompozytów,
• 52 zęby zapewniające dokładną krawędź,
• geometria trapezowo-płaska TCG,
• ujemny kąt natarcia –5°,
• ultracienki rzaz 1,8 mm,
• stabilny korpus o grubości 1,2 mm,
• ograniczone straty obrabianego materiału,
• dobre wykorzystanie możliwości pilarek akumulatorowych,
• wymiary odpowiadające systemowi Festool 168 mm,
• dodatkowe otwory 2/6/32,
• korpus wycinany laserowo,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: ITK Plus 276
• Kod produktu: 276.168.52H
• EAN: 8019296073973
• Średnica tarczy D: 168 mm
• Średnica otworu F: 20 mm
• Liczba zębów Z: 52
• Szerokość rzazu K: 1,8 mm
• Grubość korpusu P: 1,2 mm
• Kąt natarcia: –5°
• Geometria zęba: TCG – trapezowo-płaska
• Otwory dodatkowe PH: 2/6/32
• Materiał zębów: węglik spiekany HW
• Rodzaj cięcia: dokładne i wykończeniowe
• Główne zastosowanie: aluminium, metale nieżelazne, laminaty, HPL, tworzywa i kompozyty
• Redukcja otworu: brak w oficjalnej specyfikacji
• Kompatybilność: Festool TS 60 K, TSV 60 K i CSC SYS 50

Kod EAN pojedynczego produktu to 8019296073973. Spotykany w części systemów kod 18019296073970 jest czternastocyfrowym GTIN-em opakowaniowym; dla pojedynczej sztuki w Shoper należy zastosować EAN-13.

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć urządzenie od zasilania i sprawdzić, czy kierunek obrotów odpowiada strzałce umieszczonej na korpusie tarczy.

Profile, rury, listwy i krótkie elementy muszą być stabilnie zamocowane. Nie należy przytrzymywać niewielkich części wyłącznie dłonią.

Tarcza powinna wchodzić w materiał płynnie. Gwałtowne uderzenie zębami w profil może doprowadzić do wyszczerbienia ostrzy i pogorszyć jakość krawędzi.

Nie należy wykonywać ruchów bocznych ani zmieniać kierunku prowadzenia, gdy tarcza znajduje się w materiale.

Piły nie wolno używać do cięcia stali i innych metali żelaznych. Podczas obróbki aluminium należy stosować sposób chłodzenia lub smarowania zgodny z instrukcją maszyny.

FAQ – najczęściej zadawane pytania

Czy CMT 276.168.52H nadaje się do cięcia aluminium?

Tak. Aluminium i jego stopy należą do podstawowych materiałów, do których zaprojektowano tę tarczę. Obrabiany profil lub element musi być stabilnie zamocowany.

Czy tarczą można ciąć laminaty HPL?

Tak. Geometria TCG dobrze sprawdza się podczas cięcia laminatów HPL oraz płyt z twardą warstwą dekoracyjną.

Czy piła nadaje się do płyt melaminowanych?

Tak. Seria 276 ITK Plus jest przeznaczona również do płyt melaminowanych. Końcowa jakość obu stron cięcia zależy od stanu tarczy, prowadzenia pilarki i konstrukcji maszyny.

Czy można nią ciąć MDF?

Model może być stosowany do laminowanego lub melaminowanego MDF-u. Do regularnego cięcia surowego MDF-u lepiej wybrać tarczę przeznaczoną bezpośrednio do materiałów drewnopochodnych.

Czy piła nadaje się do tworzyw sztucznych?

Tak. Może przecinać odpowiednio dobrane twarde tworzywa i materiały kompozytowe. Posuw należy dostosować tak, aby nie doprowadzać do nadmiernego nagrzewania materiału.

Czy tarczą można ciąć stal?

Nie. Model jest przeznaczony do metali nieżelaznych. Nie należy używać go do stali zwykłej, nierdzewnej ani innych materiałów żelaznych.

Czy można nią ciąć drewno lite?

Nie jest to jej podstawowe zastosowanie. Geometria TCG i ujemny kąt natarcia zostały opracowane przede wszystkim do aluminium, laminatów, tworzyw i kompozytów.

Co oznacza geometria TCG?

TCG oznacza układ zębów trapezowo-płaskich. Ząb trapezowy wykonuje wstępne nacięcie materiału, a ząb płaski oczyszcza i wyrównuje rzaz.

Co daje ujemny kąt natarcia –5°?

Ogranicza agresywne wejście zębów, zmniejsza tendencję do gwałtownego wciągania profilu i ułatwia kontrolowanie cięcia.

Czy tarcza pasuje do Festool TS 60 K?

Tak. Jej podstawowe parametry 168x1,8x20 mm odpowiadają standardowi stosowanemu w Festool TS 60 K. Przed montażem należy sprawdzić instrukcję konkretnego wariantu urządzenia.

Czy tarcza pasuje do Festool TSV 60 K?

Tak. Wymiary odpowiadają tarczom głównym stosowanym w TSV 60 K. Podcinak w tej maszynie jest osobnym elementem.

Czy tarcza pasuje do Festool CSC SYS 50?

Tak. Festool przewiduje dla CSC SYS 50 tarcze 168x1,8x20 mm z 52 zębami do laminatów, aluminium i tworzyw.

Czy tarcza ma redukcję otworu?

Nie. Oficjalna specyfikacja podaje otwór 20 mm bez pierścienia redukcyjnego.

Czy tarczę można ponownie ostrzyć?

Tak. Ostrzenie powinien wykonać profesjonalny serwis zdolny zachować geometrię TCG oraz ujemny kąt natarcia –5°.
