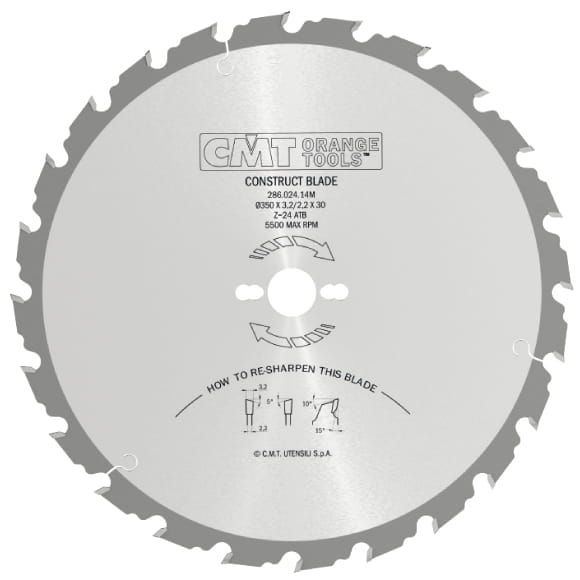

Piła tarczowa budowlana do drewna CMT 286.024.14M 350x30 mm 24Z

CMT 286.024.14M – przemysłowa piła budowlana do drewna

CMT 286.024.14M to profesjonalna piła tarczowa przeznaczona do wydajnego cięcia drewna konstrukcyjnego podczas prac budowlanych, ciesielskich, dekarskich, szalunkowych i montażowych.

Tarcza ma średnicę 350 mm, otwór mocujący 30 mm i 24 zęby z przemysłowego węglika spiekanego. Szerokość rzazu wynosi 3,2 mm, a grubość stalowego korpusu 2,2 mm.

Odporna geometria ATB 5°, dodatni kąt natarcia 15° oraz ograniczniki posuwu pozwalają sprawnie ciąć drewno o dużych przekrojach i pracować w wymagających warunkach spotykanych na budowie.

Do cięcia wzdłużnego i poprzecznego

CMT 286.024.14M jest przeznaczona przede wszystkim do szybkiego rozcinania drewna. Może wykonywać zarówno cięcia prowadzone wzdłuż włókien, jak i robocze cięcia poprzeczne.

Piła sprawdzi się podczas:

• rozcinania desek wzdłuż włókien,
• poprzecznego docinania drewna konstrukcyjnego,
• przecinania kantówek i belek,
• cięcia łat oraz kontrłat,
• przygotowywania elementów więźby dachowej,
• przecinania desek szalunkowych,
• docinania drewna używanego i rozbiórkowego,
• obróbki płyt drewnopochodnych,
• prac ciesielskich i dekarskich,
• przygotowywania elementów do montażu.

Model jest nastawiony na wydajność, trwałość oraz skuteczne odprowadzanie wiórów. Krawędź po przecięciu ma charakter roboczy, a nie wykończeniowy.

Do drewna z przypadkowymi gwoździami

Seria CMT 286 została opracowana z myślą o pracach budowlanych. Tarcza może pracować w drewnie miękkim i twardym zawierającym przypadkowe elementy obce, takie jak:

• drobne gwoździe,
• metalowe klamry,
• cienkie łączniki,
• niewielkie metalowe wstawki,
• drobne pozostałości zaprawy,
• fragmenty betonu przyczepione do drewna,
• zabrudzenia występujące na deskach szalunkowych.

Nie oznacza to jednak, że tarcza jest przeznaczona do regularnego lub celowego przecinania metalu, betonu i materiałów mineralnych.

W miarę możliwości przed rozpoczęciem pracy należy usunąć:

• duże gwoździe,
• hartowane gwoździe i łączniki,
• śruby,
• wkręty konstrukcyjne,
• kotwy,
• grube elementy stalowe,
• kamienie,
• większe fragmenty betonu.

Kontakt z dużym lub hartowanym elementem może spowodować wykruszenie zęba, uszkodzenie korpusu albo niebezpieczny odrzut materiału.

24 zęby zapewniające wydajne cięcie

Tarcza została wyposażona w 24 zęby. Przy średnicy 350 mm zapewnia to duże przestrzenie międzyzębne, pozwalające skutecznie odprowadzać znaczną ilość wiórów.

Konstrukcja zapewnia:

• szybkie rozcinanie drewna,
• skuteczne odprowadzanie wiórów,
• ograniczenie zapychania przestrzeni międzyzębnych,
• wysoką wydajność w grubych przekrojach,
• sprawne wykorzystanie mocy maszyny,
• mniejsze ryzyko przegrzewania przy prawidłowym posuwie,
• roboczą jakość krawędzi odpowiednią do prac budowlanych.

Model nie jest przeznaczony do dokładnego docinania elementów meblowych, forniru ani sklejki wykończeniowej. Do takich prac należy wybrać piłę z większą liczbą zębów.

Ograniczniki posuwu

Za zębami tnącymi znajdują się ograniczniki posuwu. Ograniczają one maksymalną ilość materiału pobieraną przez ząb podczas jednego przejścia.

Ograniczniki pomagają:

• chronić zęby przed nadmiernym zagłębianiem,
• zmniejszyć gwałtowne obciążenia węglika,
• stabilizować pracę w nierównym materiale,
• ograniczać ryzyko zakleszczenia,
• poprawiać kontrolę posuwu,
• zwiększać odporność podczas prac budowlanych.

Ograniczniki mogą zmniejszyć ryzyko gwałtownego pobrania materiału, ale nie eliminują ryzyka odrzutu. Pilarka musi mieć zamontowane wszystkie zabezpieczenia przewidziane przez producenta.

Geometria ATB 5°

Zęby mają geometrię ATB 5°, czyli są ostrzone naprzemiennie w lewą i prawą stronę.

Niewielki kąt ostrzenia bocznego zapewnia odporniejszą krawędź niż geometria stosowana w delikatnych piłach wykończeniowych.

Geometria ATB 5°:

• umożliwia cięcie wzdłużne i poprzeczne,
• zwiększa odporność krawędzi zębów,
• dobrze sprawdza się w drewnie konstrukcyjnym,
• ogranicza wyrywanie bardzo dużych fragmentów włókien,
• zwiększa odporność na uderzenia,
• odpowiada wymagającym warunkom pracy na budowie.

Geometria nie jest nastawiona na uzyskanie idealnie gładkiej powierzchni. Jej podstawowym zadaniem jest połączenie wydajności z trwałością.

Dodatni kąt natarcia 15°

Kąt natarcia zębów wynosi 15°.

Dodatni kąt ułatwia ostrzom wejście w drewno i zwiększa wydajność podczas rozcinania materiału.

Kąt natarcia 15°:

• wspomaga szybkie cięcie wzdłużne,
• zmniejsza siłę potrzebną do prowadzenia materiału,
• ułatwia formowanie i odprowadzanie wiórów,
• pozwala efektywnie wykorzystać moc pilarki,
• odpowiada roboczemu charakterowi tarczy.

Ze względu na dodatni kąt natarcia materiał musi być stabilnie podparty i prowadzony. Tarczy nie należy montować w maszynie wymagającej uzębienia o kącie neutralnym lub ujemnym.

Rzaz 3,2 mm i korpus 2,2 mm

Szerokość rzazu wynosi 3,2 mm, natomiast grubość stalowego korpusu 2,2 mm.

Nie jest to piła ultracienka. Konstrukcja została opracowana z myślą o stabilności tarczy o dużej średnicy i pracy w materiałach konstrukcyjnych.

Korpus o grubości 2,2 mm zapewnia:

• wysoką sztywność,
• ograniczenie bocznych odchyleń,
• stabilny tor cięcia,
• równą szerokość rzazu,
• odporność podczas pracy w grubym drewnie,
• dobre warunki pracy w profesjonalnych pilarkach budowlanych.

Przed montażem należy sprawdzić, czy klin rozszczepiający pilarki jest prawidłowo dopasowany do korpusu 2,2 mm i rzazu 3,2 mm.

Do drewna miękkiego, twardego i konstrukcyjnego

CMT 286.024.14M może być stosowana do cięcia:

• drewna miękkiego,
• drewna twardego,
• drewna konstrukcyjnego,
• kantówek i belek,
• desek szalunkowych,
• drewna używanego,
• drewna rozbiórkowego po wcześniejszej kontroli,
• łat i kontrłat,
• płyt drewnopochodnych,
• paneli budowlanych na bazie drewna.

Tarcza nie jest przeznaczona do:

• regularnego cięcia stali,
• celowego przecinania gwoździ i śrub,
• cięcia aluminium,
• przecinania prętów stalowych,
• cięcia betonu,
• obróbki cegieł, kamienia i ceramiki.

Korpus ze stali 44 HRC wycinanej laserowo

Korpus piły wykonano z wysokiej jakości stali o twardości 44 HRC i precyzyjnie wycięto laserowo.

Tak przygotowany korpus pomaga zachować:

• prawidłowy kształt tarczy,
• stabilny tor cięcia,
• odpowiednie wyważenie,
• ograniczone bicie boczne,
• powtarzalne parametry pracy,
• trwałość podczas prac budowlanych.

Precyzyjne wykonanie ma szczególne znaczenie w tarczy o średnicy 350 mm, ponieważ nawet niewielkie odchylenie może wpływać na stabilność i jakość cięcia.

Pierścień naprężający

Model ma średnicę 350 mm, dlatego został wyposażony w widoczny pierścień naprężający.

Pierścień pomaga:

• stabilizować stalowy korpus,
• zachować współosiowość podczas obrotów,
• ograniczać odkształcenia wywołane nagrzewaniem,
• utrzymywać równy tor cięcia,
• zwiększać stabilność tarczy o dużej średnicy.

CMT stosuje pierścień naprężający w tej serii w tarczach o średnicy 250 mm i większej.

Laserowe szczeliny tłumiące

W korpusie wykonano laserowe szczeliny ograniczające drgania i hałas.

Według producenta szczeliny zmniejszają drgania oraz hałas o około 10% w porównaniu z tarczami bez takiego rozwiązania.

Mniejsze drgania wpływają na:

• stabilniejsze prowadzenie,
• ograniczenie obciążeń działających na zęby,
• dokładniejszy tor cięcia,
• większy komfort operatora,
• wydłużenie żywotności narzędzia.

Określenie „wyciszona” nie oznacza bezgłośnej pracy. Operator powinien nadal używać odpowiedniej ochrony słuchu.

Przemysłowy węglik SinterHIP

Zęby wykonano z przemysłowego węglika spiekanego o wysokiej gęstości.

Proces SinterHIP wykorzystuje wysoką temperaturę i ciśnienie, ograniczając porowatość materiału.

Zastosowany węglik zapewnia:

• odporność na ścieranie,
• ograniczone ryzyko wykruszania zębów,
• dłuższe zachowanie właściwości tnących,
• odporność podczas obróbki twardego drewna,
• możliwość profesjonalnego ostrzenia.

Zęby są precyzyjnie szlifowane na wieloosiowych maszynach CNC.

Lutowanie stopem srebra

Zęby z węglika są mocowane do stalowego korpusu za pomocą lutowania stopem srebra.

Rozwiązanie pomaga:

• ograniczać naprężenia powstające podczas produkcji,
• chronić węglik przed pękaniem,
• zwiększać trwałość połączenia,
• przenosić obciążenia występujące podczas cięcia,
• zachować stabilność uzębienia podczas regularnej pracy.

Po zauważeniu pęknięcia korpusu, odkształcenia tarczy albo wykruszenia zęba nie należy kontynuować pracy.

Powłoka Orange Shield® PTFE

Korpus tarczy pokryto nieprzywierającą powłoką Orange Shield® PTFE.

Powłoka:

• chroni stal przed korozją i rdzą,
• ogranicza przywieranie żywicy,
• zmniejsza osadzanie pozostałości materiału,
• ogranicza tarcie,
• pomaga zmniejszyć nagrzewanie,
• ułatwia czyszczenie korpusu,
• wspiera zachowanie właściwości tnących.

Tarcza powinna być regularnie czyszczona z żywicy, pyłu, kleju i pozostałości materiałów budowlanych.

Otwór mocujący 30 mm i system COMBI3

Podstawowy otwór mocujący ma średnicę 30 mm.

Model wyposażono również w system dodatkowych otworów zabierakowych COMBI3, zwiększający możliwość dopasowania do profesjonalnych układów mocowania.

Przed montażem należy sprawdzić:

• średnicę wrzeciona,
• rozmieszczenie kołków zabierakowych,
• średnicę kołnierzy mocujących,
• maksymalną średnicę tarczy obsługiwaną przez maszynę,
• szerokość rzazu 3,2 mm,
• grubość korpusu 2,2 mm,
• maksymalną dopuszczalną prędkość obrotową,
• zgodność z klinem rozszczepiającym.

Opcjonalna redukcja otworu do 25 mm

Dla tarcz o średnicy 350 mm i większej CMT przewiduje opcjonalny pierścień redukcyjny z 30 do 25 mm o numerze 299.228.00.

Pierścienia nie należy deklarować jako części zestawu, jeżeli nie znajduje się w rzeczywistym opakowaniu produktu.

Do jakich pilarek przeznaczona jest tarcza?

Po potwierdzeniu pełnej zgodności parametrów CMT 286.024.14M może być stosowana w:

• profesjonalnych pilarkach stołowych,
• pilarkach budowlanych,
• pilarkach ciesielskich,
• odpowiednich pilarkach formatowych,
• maszynach do cięcia drewna konstrukcyjnego,
• urządzeniach obsługujących tarcze 350 × 30 mm.

Ze względu na średnicę 350 mm tarczy nie należy przypisywać do typowych ręcznych pilarek ani niewielkich elektronarzędzi bez potwierdzenia pełnej zgodności w instrukcji maszyny.

Sama zgodność średnicy i otworu nie gwarantuje bezpiecznego montażu.

Dlaczego warto wybrać CMT 286.024.14M?

• profesjonalne zastosowanie budowlane i ciesielskie,
• możliwość cięcia wzdłużnego i roboczego cięcia poprzecznego,
• średnica 350 mm odpowiednia do większych przekrojów,
• 24 zęby zapewniające skuteczne odprowadzanie wiórów,
• odporna geometria ATB 5°,
• dodatni kąt natarcia 15°,
• ograniczniki posuwu chroniące uzębienie,
• możliwość pracy w drewnie z przypadkowymi drobnymi gwoździami,
• stabilny korpus o grubości 2,2 mm,
• rzaz o szerokości 3,2 mm,
• system dodatkowych otworów COMBI3,
• korpus ze stali 44 HRC wycinanej laserowo,
• pierścień naprężający,
• laserowe szczeliny tłumiące,
• przemysłowy węglik SinterHIP,
• precyzyjne ostrzenie CNC,
• lutowanie stopem srebra,
• powłoka Orange Shield® PTFE,
• możliwość zastosowania opcjonalnej redukcji 30/25 mm,
• możliwość profesjonalnego ostrzenia.

Dane techniczne

• Producent: CMT Orange Tools
• Seria: Industrial 286 On-site Job Construction
• Kod produktu: 286.024.14M
• EAN: 8019296016307
• Średnica tarczy D: 350 mm
• Średnica otworu F: 30 mm
• Liczba zębów Z: 24
• Szerokość rzazu K: 3,2 mm
• Grubość korpusu P: 2,2 mm
• Kąt natarcia: 15°
• Geometria zęba: ATB 5° – naprzemiennie skośna
• Otwory dodatkowe PH: COMBI3
• Ograniczniki posuwu: tak
• Materiał zębów: przemysłowy węglik SinterHIP
• Powłoka korpusu: Orange Shield® PTFE
• Pierścień naprężający: tak
• Szczeliny tłumiące: laserowe
• Rodzaj cięcia: wzdłużne i poprzeczne
• Jakość cięcia: szybka, robocza
• Główne zastosowanie: drewno budowlane i konstrukcyjne
• Dodatkowe zastosowanie: drewno z przypadkowymi drobnymi gwoździami i klamrami
• Redukcja otworu: opcjonalna 30/25 mm – CMT 299.228.00
• Celowe cięcie metalu lub betonu: nie

Wskazówki dotyczące użytkowania

Przed montażem należy odłączyć maszynę od zasilania i sprawdzić, czy kierunek obrotów odpowiada strzałce znajdującej się na korpusie tarczy.

Materiał należy skontrolować pod kątem dużych gwoździ, śrub, wkrętów, kotew i innych elementów metalowych. Duże oraz hartowane łączniki trzeba usunąć.

Podczas cięcia wzdłużnego należy korzystać z prawidłowo ustawionej przykładnicy i klina rozszczepiającego.

Materiał musi być stabilnie podparty i prowadzony równomiernie. Nie należy skręcać go ani wywierać bocznego nacisku na tarczę.

Odporność na przypadkowy kontakt z drobnym gwoździem nie oznacza, że piłą można regularnie przecinać metalowe elementy.

Nie wolno używać tarczy do celowego cięcia betonu, stali, prętów, śrub, cegieł, kamienia ani ceramiki.

Po uderzeniu w metal należy zatrzymać maszynę, odłączyć zasilanie i dokładnie sprawdzić stan zębów oraz stalowego korpusu.

Tarcza powinna być regularnie czyszczona. Po stępieniu należy przekazać ją do profesjonalnego ostrzenia z zachowaniem geometrii ATB 5°, kąta natarcia 15° i profilu ograniczników posuwu.

FAQ – najczęściej zadawane pytania

Czy CMT 286.024.14M nadaje się do cięcia wzdłużnego?

Tak. Mała liczba zębów, duże przestrzenie międzyzębne oraz dodatni kąt natarcia 15° zapewniają wydajne rozcinanie drewna wzdłuż włókien.

Czy można nią ciąć drewno poprzecznie?

Tak. Tarcza umożliwia robocze cięcie poprzeczne, ale nie zapewnia jakości typowej dla pił wykończeniowych z dużą liczbą zębów.

Czy tarcza ma ograniczniki posuwu?

Tak. Ograniczniki znajdujące się za zębami zmniejszają maksymalną ilość materiału pobieraną przez ostrze i pomagają chronić uzębienie przed przeciążeniem.

Czy piłą można ciąć drewno z gwoździami?

Może pracować w drewnie, w którym sporadycznie znajdują się drobne gwoździe, klamry lub cienkie metalowe wstawki. Duże i hartowane elementy powinny zostać usunięte.

Czy można nią celowo przecinać gwoździe?

Nie. Odporność na przypadkowy kontakt z drobnym elementem metalowym nie oznacza przeznaczenia do regularnego przecinania stali.

Czy tarczą można ciąć beton?

Nie. Dopuszczalne mogą być niewielkie pozostałości betonu przyczepione do drewna, ale tarcza nie jest przeznaczona do cięcia betonu ani materiałów mineralnych.

Czy można nią ciąć drewno rozbiórkowe?

Tak, po wcześniejszym sprawdzeniu materiału i usunięciu dużych gwoździ, śrub, kamieni i innych niebezpiecznych elementów.

Co daje 24 zęby?

Niewielka liczba zębów przy średnicy 350 mm tworzy duże przestrzenie na wióry, umożliwiając szybkie cięcie drewna o większych przekrojach.

Co oznacza ATB 5°?

ATB oznacza zęby naprzemiennie skośne. Niewielki kąt 5° zapewnia odporną krawędź odpowiednią do wymagających prac budowlanych.

Co daje kąt natarcia 15°?

Ułatwia wejście ostrzy w drewno i zwiększa wydajność, szczególnie podczas cięcia wzdłużnego.

Czy jest to piła wykończeniowa?

Nie. Model jest nastawiony na szybkość, trwałość i pracę w trudnych warunkach. Krawędź po przecięciu ma charakter roboczy.

Czy piła jest wyciszona?

Ma laserowe szczeliny tłumiące, które według CMT ograniczają drgania i hałas o około 10%. Nadal należy stosować ochronę słuchu.

Czy tarcza ma pierścień naprężający?

Tak. Model ma średnicę 350 mm, a CMT stosuje w tej serii pierścień naprężający od średnicy 250 mm.

Co oznacza COMBI3?

COMBI3 to system dodatkowych otworów zabierakowych zwiększający możliwość dopasowania tarczy do profesjonalnych systemów mocowania.

Czy można zmniejszyć otwór do 25 mm?

Tak, przy użyciu opcjonalnego pierścienia CMT 299.228.00. Redukcja nie jest częścią zestawu, o ile nie została fizycznie dołączona do opakowania.

Czy tarczę można ponownie ostrzyć?

Tak. Ostrzenie powinien wykonać profesjonalny serwis, zachowując geometrię ATB 5°, kąt natarcia 15° oraz profil ograniczników posuwu.
