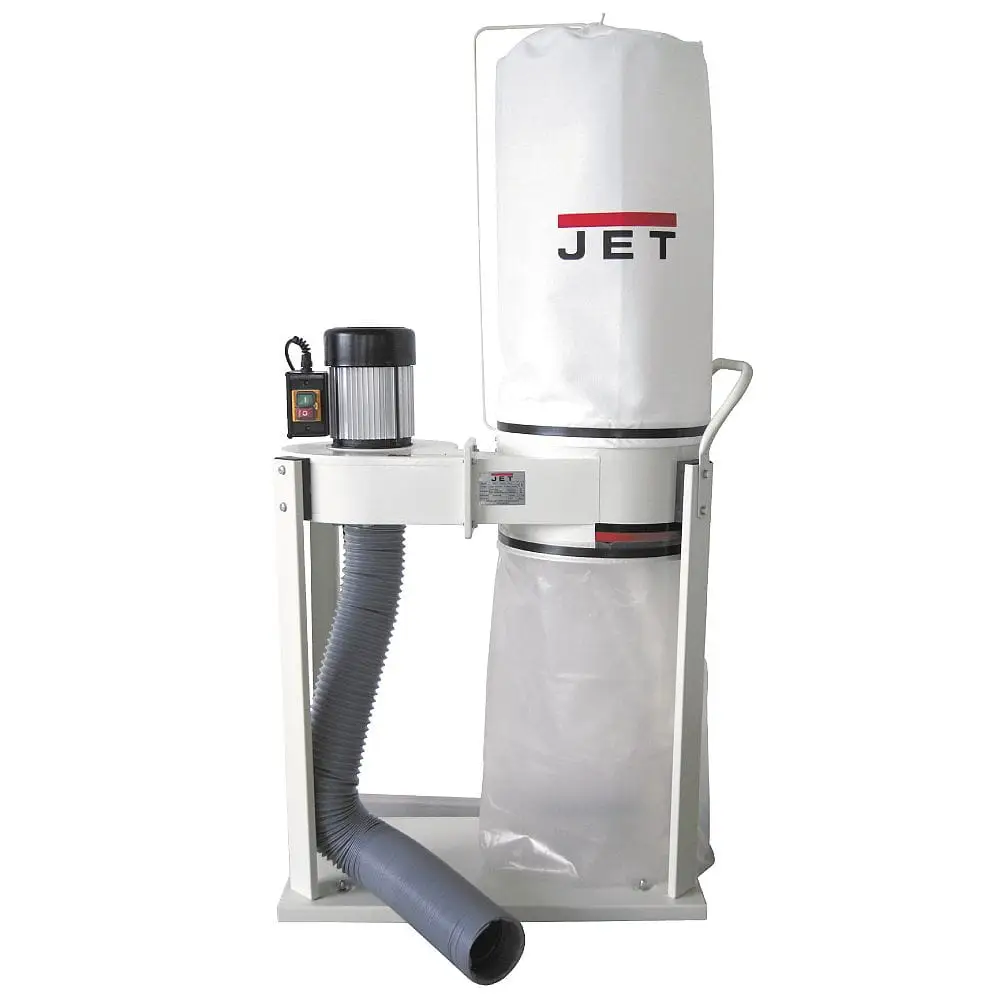

Mobilny odciąg do małego warsztatu stolarskiego

JET DC-900A-M został zaprojektowany do odbierania trocin, wiórów i pyłu powstających podczas obróbki drewna. Kompaktowe wymiary oraz mobilna podstawa sprawiają, że urządzenie może być ustawiane bezpośrednio przy aktualnie używanej maszynie.

Odciąg sprawdzi się przede wszystkim w małych warsztatach, garażach i pracowniach hobbystycznych, w których z systemu odciągowego korzysta jedna maszyna w danym momencie. Może współpracować między innymi z pilarkami, wyrówniarkami, grubościówkami, frezarkami stołowymi i innymi urządzeniami wyposażonymi w króciec odciągowy.

Jak działa JET DC-900A-M?

Wirnik napędzany silnikiem wytwarza podciśnienie i zasysa powietrze wraz z odpadami przez wąż o średnicy 100 mm. Cięższe trociny i wióry opadają do dolnego worka odpadowego, natomiast powietrze przechodzi przez górny worek filtracyjny.

Oddzielenie worka odpadowego od filtra ułatwia opróżnianie zbiornika bez konieczności zdejmowania całego zespołu filtracyjnego. Worki są mocowane za pomocą szybkozaciskowych opasek, dzięki czemu ich wymiana nie wymaga używania skomplikowanych narzędzi.

Wydajność przepływu powietrza 900 m³/h

Nominalny przepływ powietrza wynosi 900 m³/h przy zastosowaniu przewodu o średnicy 100 mm. Taka wydajność jest odpowiednia dla mniejszych maszyn generujących umiarkowaną ilość odpadów.

Rzeczywista skuteczność zależy również od:

– długości i średnicy przewodu,

– liczby kolan i redukcji,

– szczelności połączeń,

– stopnia zapełnienia worka,

– czystości filtra,

– konstrukcji króćca odciągowego w podłączonej maszynie.

Najlepszy rezultat zapewnia możliwie krótki i prosty przewód 100 mm. Znaczne zmniejszenie średnicy węża ogranicza przepływ powietrza i może pogorszyć odbieranie większych wiórów.

Maksymalne podciśnienie 1050 Pa

Podciśnienie wynoszące 1050 Pa pozwala transportować trociny i wióry przez dołączony wąż. JET DC-900A-M jest urządzeniem odciągowym o dużym przepływie powietrza, a nie odkurzaczem przemysłowym przystosowanym do pracy z bardzo wąskimi przewodami.

Najlepiej współpracuje z instalacją 100 mm. Podłączanie długiego, wąskiego węża stosowanego w elektronarzędziach może znacznie ograniczyć jego skuteczność.

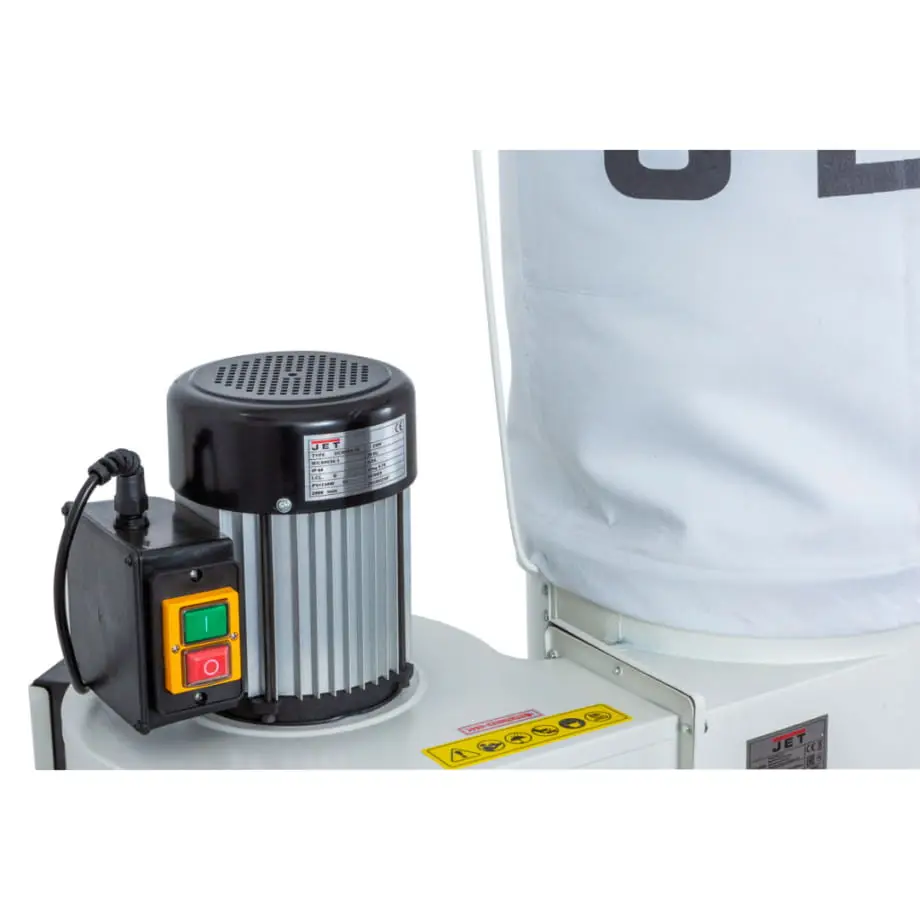

Silnik 750 W i stalowy wirnik

Jednofazowy silnik indukcyjny jest zasilany napięciem 230 V. Pobór mocy wynosi 750 W, natomiast moc oddawana w trybie pracy ciągłej S1 wynosi 550 W.

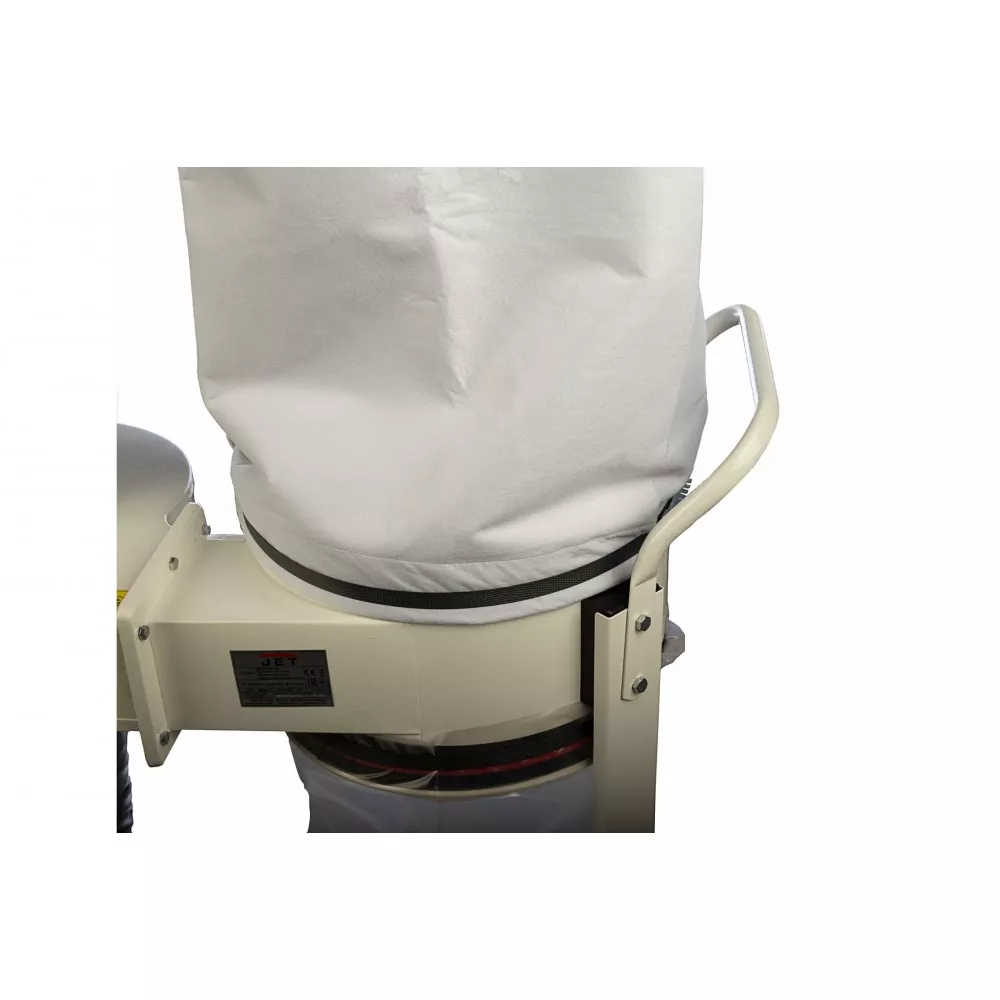

Stalowy, precyzyjnie wyważony wirnik zapewnia stabilną pracę i jest bardziej odporny na przypadkowe zasysanie niewielkich kawałków drewna niż wirniki wykonane z tworzywa. Urządzenie należy jednak chronić przed śrubami, gwoździami, kamieniami i innymi twardymi przedmiotami, które mogą uszkodzić obudowę lub wirnik.

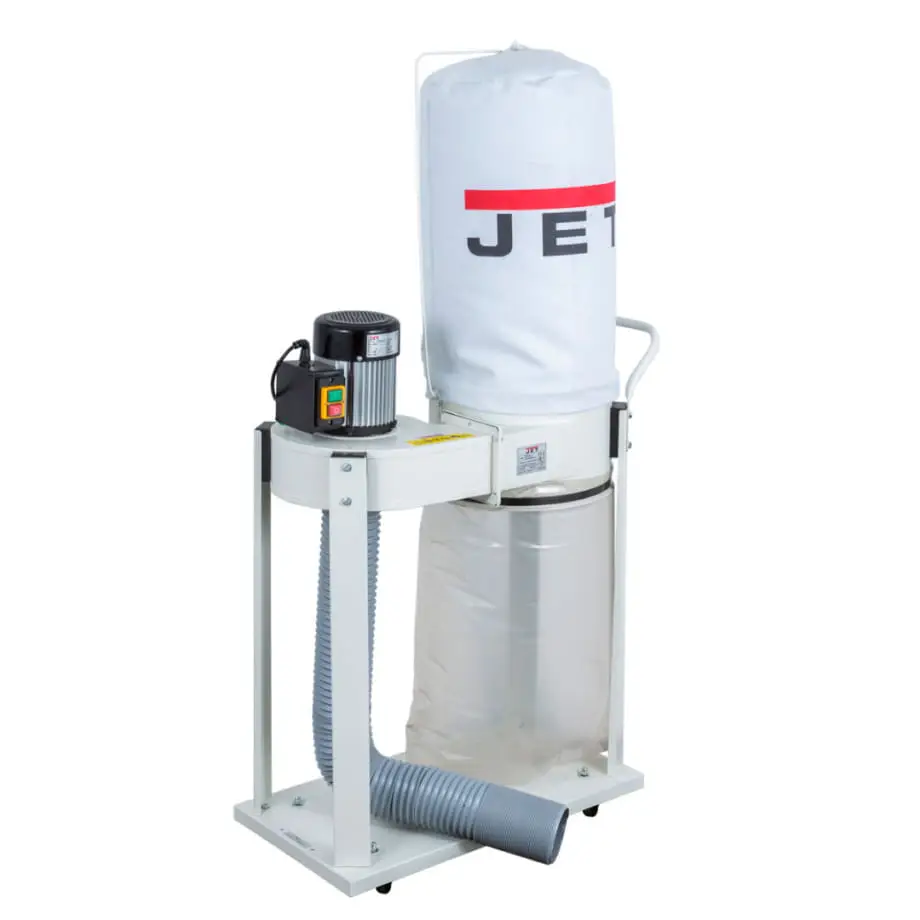

Worek odpadowy o pojemności 55 l

Dolny worek zapewnia pojemność 55 litrów. Pozwala to pracować bez częstego opróżniania urządzenia przy typowych zadaniach wykonywanych w małym warsztacie.

Stan worka należy kontrolować regularnie. Nadmierne napełnienie zmniejsza przestrzeń potrzebną do oddzielania odpadów, pogarsza przepływ powietrza i może powodować przedostawanie się większej ilości pyłu do filtra.

Przed wymianą worka należy wyłączyć odciąg, wyjąć wtyczkę z gniazda i zaczekać, aż pył osiądzie.

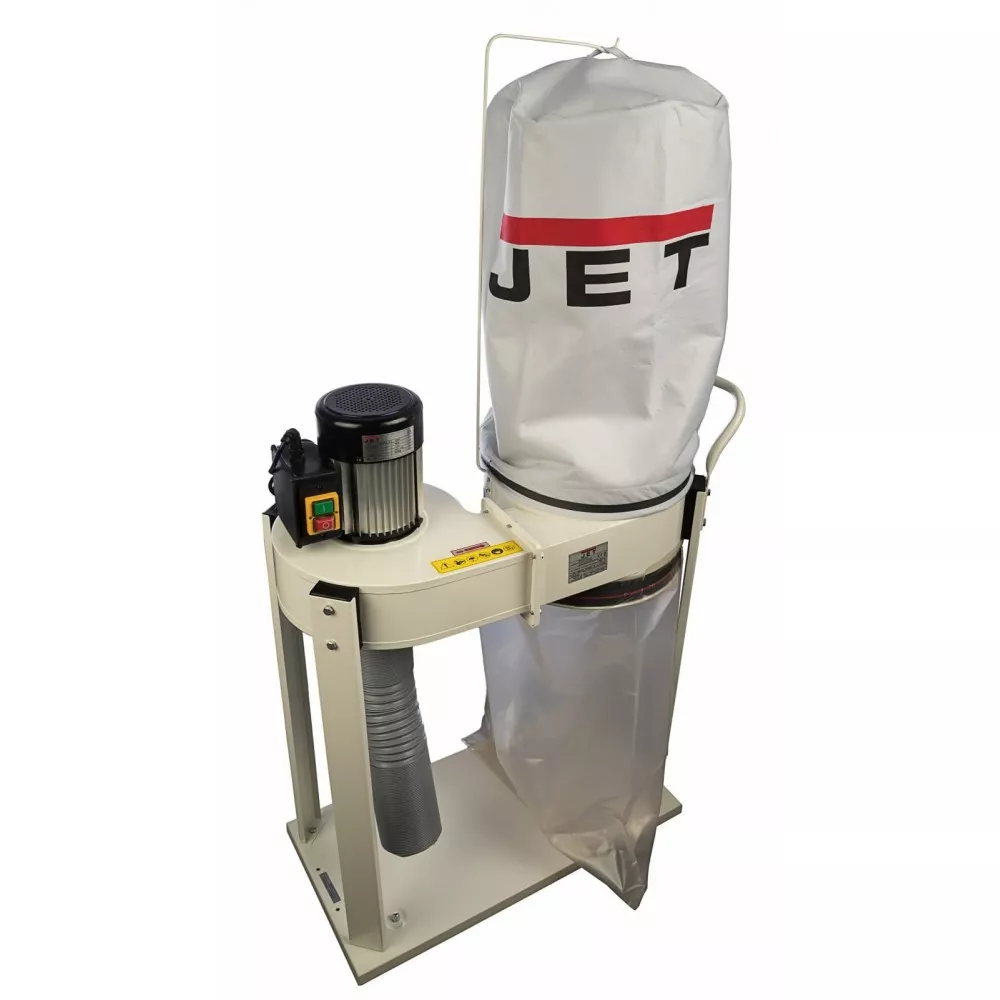

Worek filtracyjny 30 µm

Górny worek filtracyjny jest przeznaczony do zatrzymywania cząstek o wielkości około 30 mikrometrów. Rozwiązanie jest odpowiednie przede wszystkim do separacji trocin i grubszego pyłu powstającego przy typowej obróbce drewna.

Filtr 30 µm nie jest dokładnym filtrem drobnopyłowym. Podczas pracy z MDF, HDF, sklejką oraz podczas intensywnego szlifowania część bardzo drobnego pyłu może przechodzić przez materiał filtracyjny. W pomieszczeniach wymagających dokładniejszej ochrony powietrza warto dodatkowo stosować maskę przeciwpyłową i osobny oczyszczacz warsztatowy z filtrem dokładnym.

Spadek wydajności odciągu często oznacza zapchanie worka filtracyjnego. W takim przypadku należy zdjąć go z podpory i ostrożnie oczyścić przez wytrzepanie, stosując odpowiednią ochronę dróg oddechowych.

Wąż odciągowy 100 mm

W wyposażeniu standardowym znajduje się elastyczny wąż o średnicy 100 mm i długości 1500 mm. Taki wymiar pozwala bezpośrednio połączyć odciąg z typową maszyną stolarską mającą króciec 100 mm.

Przewód jest mocowany opaskami zaciskowymi. Połączenia powinny być szczelne, ponieważ zasysanie powietrza przez nieszczelności obniża wydajność w miejscu odbierania trocin.

Metalową spiralę przewodu należy prawidłowo uziemić. Ogranicza to gromadzenie ładunków elektrostatycznych powstających podczas przepływu suchego pyłu i wiórów.

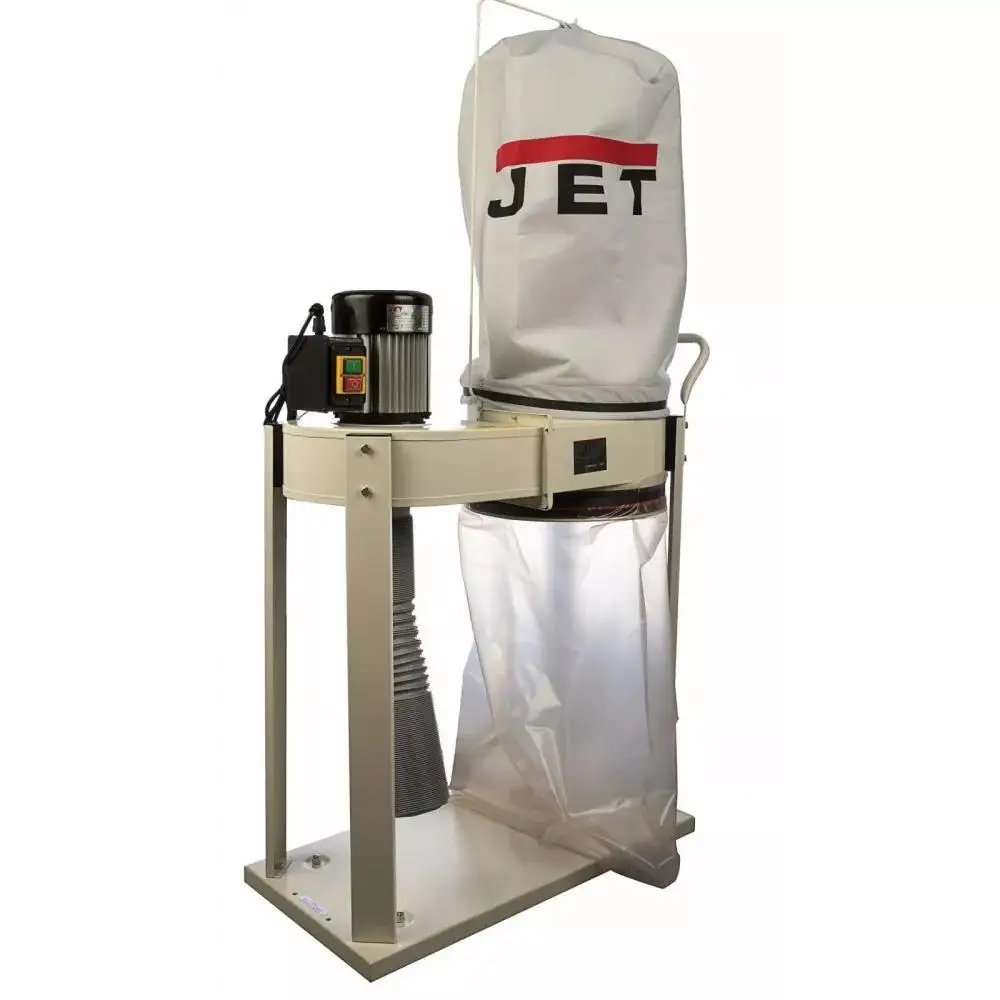

Mobilna stalowa konstrukcja

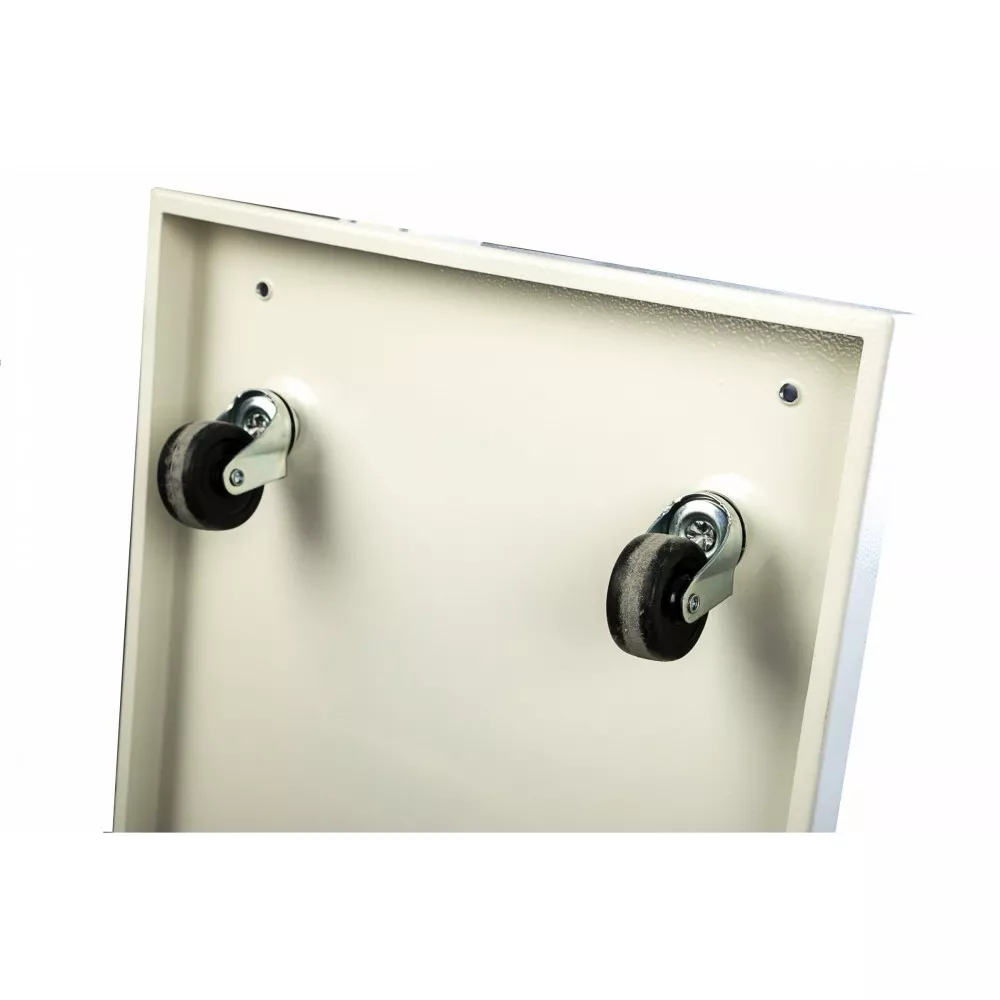

Odciąg jest zamontowany na stalowej podstawie wyposażonej w cztery kółka transportowe. Uchwyt pozwala wygodnie przemieszczać urządzenie pomiędzy stanowiskami.

Mobilna konstrukcja jest szczególnie praktyczna w warsztacie, w którym brakuje miejsca na stałą instalację rurową. Po ustawieniu urządzenia należy sprawdzić, czy stoi stabilnie, a przewód nie powoduje jego przemieszczania podczas pracy.

Materiały i odpady, które można odciągać

JET DC-900A-M jest przeznaczony do odbierania suchych odpadów pochodzących z obróbki drewna:

– trocin,

– wiórów,

– grubszego pyłu drzewnego,

– odpadów powstających podczas cięcia, strugania i frezowania,

– pyłu z odpowiednich materiałów drewnopochodnych.

Urządzenie nie jest przeznaczone do zasysania cieczy, gorących odpadów, iskier, dymu, gazów, metalowych wiórów, pyłu metalowego, szkła, kamienia ani materiałów mineralnych.

Ograniczenia produktu

JET DC-900A-M jest przeznaczony głównie do jednej mniejszej maszyny. Nie zastępuje centralnego systemu odciągowego obsługującego jednocześnie kilka dużych urządzeń.

Filtr 30 µm odbiera przede wszystkim grubsze zanieczyszczenia. Do pomieszczeń, w których powstaje duża ilość drobnego pyłu szlifierskiego, korzystniejszy będzie odciąg wyposażony w dokładniejszy filtr patronowy.

Urządzenie nie jest wykonane w standardzie przeciwwybuchowym i nie może pracować w strefach zagrożonych wybuchem. Przewody odciągowe powinny być uziemione, a w pobliżu nie mogą znajdować się źródła zapłonu.

Najważniejsze zalety JET DC-900A-M

– Wydajność przepływu powietrza 900 m³/h.

– Maksymalne podciśnienie 1050 Pa.

– Silnik indukcyjny o poborze mocy 750 W.

– Moc oddawana 550 W w trybie S1.

– Zasilanie ze standardowej instalacji 230 V.

– Wytrzymały stalowy wirnik.

– Przyłącze odciągowe o średnicy 100 mm.

– Wąż 100 mm o długości 1,5 m w zestawie.

– Worek odpadowy o pojemności 55 l.

– Oddzielny worek filtracyjny 30 µm.

– Szybkozaciskowe opaski ułatwiające wymianę worków.

– Cztery kółka transportowe.

– Uchwyt do wygodnego przemieszczania.

– Kompaktowa konstrukcja do małego warsztatu.

Wyposażenie standardowe

– Odciąg do trocin i wiórów JET DC-900A-M.

– Silnik z obudową wentylatora i stalowym wirnikiem.

– Worek filtracyjny 30 µm.

– Worek odpadowy o pojemności 55 l.

– Wąż odciągowy 100 × 1500 mm.

– Opaski zaciskowe do węża.

– Dwie opaski szybkozaciskowe do worków.

– Cztery kółka transportowe.

– Stalowa podstawa i słupki konstrukcyjne.

– Uchwyt transportowy.

– Podpora worka filtracyjnego.

– Elementy montażowe.

– Klucz montażowy.

– Instrukcja obsługi i wykaz części.

Wyposażenie opcjonalne

– Dodatkowy przewód odciągowy o średnicy 100 mm.

– Opaski zaciskowe do przewodów 100 mm.

– Zestaw uziemiający instalację odciągową JET JW1053.

– Automatyczny włącznik odciągu 230 V, kod 10000339.

– Redukcje umożliwiające podłączenie maszyn z inną średnicą króćca.

– Zasuwy, trójniki, kolana i złączki do instalacji 100 mm.

– Zapasowe worki odpadowe kompatybilne z DC-900A-M.

Dane techniczne

Producent: JET

Model: DC-900A-M

Kod produktu: 121-DC-900AM

Numer katalogowy producenta: 10001051MA

Rodzaj urządzenia: mobilny odciąg do trocin, wiórów i pyłu drzewnego

Zalecane zastosowanie: mały warsztat i maszyny wytwarzające mniejszą ilość odpadów

Zasilanie: 230 V, 50 Hz

Rodzaj silnika: indukcyjny

Pobór mocy: 750 W

Moc oddawana: 550 W, S1

Zalecane zabezpieczenie instalacji: 10 A, charakterystyka zwłoczna

Maksymalny przepływ powietrza: 900 m³/h

Maksymalne podciśnienie: 1050 Pa

Średnica króćca odciągowego: 100 mm

Średnica węża: 100 mm

Długość węża: 1500 mm

Pojemność worka odpadowego: 55 l

Dokładność worka filtracyjnego: około 30 µm

Materiał wirnika: stal

Liczba kółek transportowych: 4

Wymiary: 760 × 370 × 1550 mm

Masa: 19 kg

EAN: 7612375505689

Wskazówki dotyczące użytkowania

Ustaw odciąg możliwie blisko obsługiwanej maszyny. Im krótszy i prostszy wąż, tym mniejsze straty przepływu powietrza.

Unikaj niepotrzebnych redukcji średnicy, ciasnych łuków i zgniecenia przewodu. Wszystkie połączenia zabezpiecz opaskami zaciskowymi.

Przed rozpoczęciem pracy sprawdź stan i prawidłowe zamocowanie obu worków. Worek odpadowy należy opróżnić, zanim zostanie całkowicie wypełniony.

Najpierw uruchom odciąg, a dopiero później maszynę stolarską. Po zakończeniu obróbki pozostaw urządzenie włączone przez kilka sekund, aby usunęło odpady pozostające w wężu.

Regularnie kontroluj siłę zasysania. Wyraźny spadek wydajności może oznaczać zapchany filtr, pełny worek, niedrożny wąż albo nieszczelne połączenie.

Bezpieczne użytkowanie

Odciąg może być używany wyłącznie w suchych, zamkniętych pomieszczeniach.

Nie zasysaj cieczy, gorących odpadów, żaru, iskier, dymu ani łatwopalnych substancji.

Nie używaj urządzenia do metalowych wiórów, pyłu metalowego, szkła, kamieni, śrub i gwoździ.

Wąż oraz instalacja odciągowa powinny być prawidłowo uziemione w celu ograniczenia ładunków elektrostatycznych.

Nie uruchamiaj urządzenia bez zamontowanego worka filtracyjnego i odpadowego.

Przed czyszczeniem, wymianą worka, usuwaniem niedrożności lub wykonywaniem konserwacji odłącz wtyczkę od gniazda.

Podczas opróżniania worka i czyszczenia filtra stosuj maskę odpowiednią do pyłu drzewnego.

Nie pozostawiaj pracującego odciągu bez nadzoru.

Konserwacja

Regularnie opróżniaj worek odpadowy i sprawdzaj go pod kątem przetarć oraz nieszczelności.

Worek filtracyjny należy okresowo wytrzepać. Przed jego czyszczeniem wyłącz urządzenie, wyjmij wtyczkę i poczekaj, aż pył opadnie.

Kontroluj drożność węża i króćca. Zakleszczone odpady usuwaj wyłącznie po odłączeniu zasilania.

Sprawdzaj stan opasek, przewodu zasilającego, uziemienia i mocowania konstrukcji.

Pył z silnika i obudowy usuwaj za pomocą odkurzacza lub miękkiej szczotki. Nie myj urządzenia wodą i nie stosuj łatwopalnych środków czyszczących.

Uszkodzony przewód, wyłącznik lub elementy elektryczne powinny być naprawiane przez wykwalifikowany serwis.

FAQ – najczęściej zadawane pytania

Do czego służy JET DC-900A-M?

Urządzenie służy do odbierania trocin, wiórów i pyłu powstających podczas obróbki drewna.

Jaką wydajność ma odciąg?

Maksymalny przepływ powietrza wynosi 900 m³/h przy zastosowaniu przewodu o średnicy 100 mm.

Jakie jest maksymalne podciśnienie?

Maksymalne podciśnienie wynosi 1050 Pa.

Jaką moc ma silnik?

Pobór mocy wynosi 750 W, a moc oddawana w pracy ciągłej S1 wynosi 550 W.

Czy odciąg wymaga zasilania 400 V?

Nie. Model DC-900A-M jest zasilany napięciem 230 V.

Czy można podłączyć go do zwykłego gniazda?

Tak. Obwód powinien być prawidłowo uziemiony i zabezpieczony bezpiecznikiem zwłocznym 10 A.

Jaka jest średnica króćca?

Króciec i dołączony wąż mają średnicę 100 mm.

Czy wąż znajduje się w zestawie?

Tak. W wyposażeniu znajduje się wąż 100 mm o długości 1,5 m oraz opaski mocujące.

Jaką pojemność ma worek na trociny?

Pojemność worka odpadowego wynosi 55 litrów.

Jak dokładny jest filtr?

Worek filtracyjny jest przeznaczony do cząstek o wielkości około 30 µm. Jest to filtr do grubszego pyłu i trocin, a nie filtr dokładny do najdrobniejszego pyłu respirabilnego.

Czy urządzenie nadaje się do szlifierki?

Może współpracować z mniejszą szlifierką, jednak przy intensywnym szlifowaniu filtr 30 µm może nie zatrzymywać całego drobnego pyłu. Do takich prac korzystniejszy jest odciąg z dokładniejszym wkładem filtracyjnym.

Czy można podłączyć kilka maszyn jednocześnie?

JET DC-900A-M najlepiej sprawdza się przy bezpośrednim podłączeniu jednej maszyny. Rozbudowana instalacja z wieloma odgałęzieniami może znacznie zmniejszyć wydajność.

Czy można zastosować redukcję na mniejszą średnicę?

Tak, ale zmniejszenie średnicy przewodu ogranicza przepływ powietrza. Najlepszą wydajność zapewnia instalacja 100 mm.

Czy odciąg ma stalowy wirnik?

Tak. Stalowy wirnik zwiększa trwałość układu i odporność na drobne wióry.

Czy urządzenie jest mobilne?

Tak. Podstawa ma cztery kółka oraz uchwyt ułatwiający przemieszczanie.

Czy można odciągać pył metalowy?

Nie. Urządzenie jest przeznaczone do suchych odpadów powstających podczas obróbki drewna.

Czy można zasysać płyny?

Nie. JET DC-900A-M może pracować wyłącznie z suchymi trocinami, wiórami i pyłem drzewnym.

Dlaczego wydajność odciągu spadła?

Najczęstsze przyczyny to pełny worek, zapchany filtr, niedrożny przewód, nieszczelność połączeń lub zbyt duża liczba redukcji i kolan.

Czy przewód trzeba uziemić?

Tak. Uziemienie metalowej spirali przewodu ogranicza gromadzenie ładunków elektrostatycznych.

Jakie są wymiary urządzenia?

Wymiary wynoszą 760 × 370 × 1550 mm.

Ile waży JET DC-900A-M?

Masa urządzenia wynosi 19 kg.
