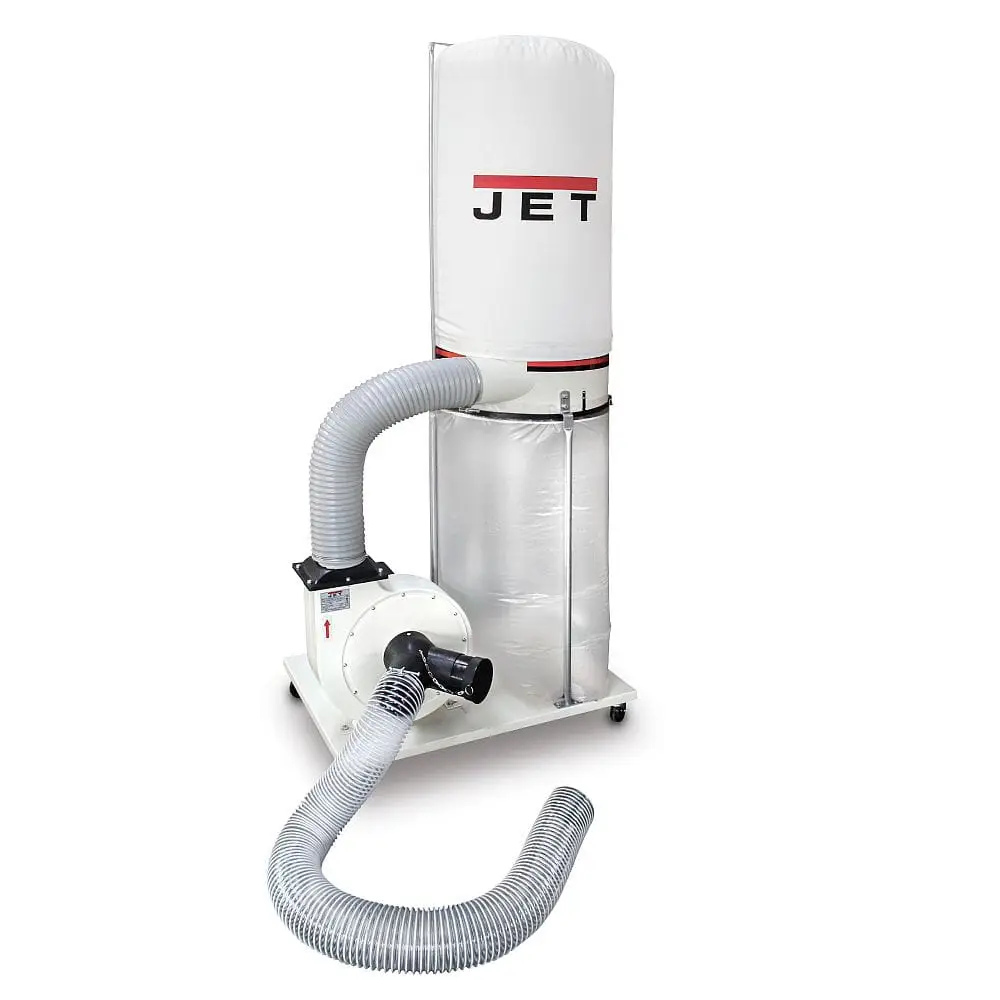

JET DC-1200-M – wydajny odciąg do warsztatu stolarskiego

JET DC-1200-M to solidne urządzenie przeznaczone do odprowadzania suchych trocin, wiórów oraz grubszych frakcji pyłu powstających podczas mechanicznej obróbki drewna.

Wydajność do 1200 m³/h pozwala obsługiwać typowe stacjonarne obrabiarki stolarskie wyposażone w króćce odciągowe Ø100–125 mm. Rozdzielacz z dwoma przyłączami Ø100 mm umożliwia podłączenie dwóch stref odciągowych jednej maszyny albo przygotowanie instalacji do naprzemiennej obsługi dwóch stanowisk.

Jednofazowe zasilanie 230 V pozwala korzystać z urządzenia w warsztatach niewyposażonych w instalację trójfazową. Mobilna podstawa z czterema kołami ułatwia zmianę stanowiska, a worek odpadowy o pojemności 150 l dobrze sprawdza się przy maszynach generujących większą ilość wiórów.

JET DC-1200-M jest odpowiednim rozwiązaniem dla:

• zakładów stolarskich,
• pracowni meblarskich,
• przydomowych stolarni,
• warsztatów rzemieślniczych,
• pracowni renowacyjnych,
• warsztatów szkolnych,
• użytkowników posiadających kilka stacjonarnych maszyn do drewna.

Do jakich maszyn można podłączyć JET DC-1200-M?

Odciąg może współpracować między innymi z:

• wyrówniarkami,
• grubościówkami,
• wyrówniarko-grubościówkami,
• pilarkami stołowymi,
• pilarkami taśmowymi,
• frezarkami dolnowrzecionowymi,
• szlifierkami walcowymi,
• szlifierkami taśmowymi,
• tokarkami do drewna,
• dłutarkami,
• wiertarkami,
• innymi maszynami z przyłączem Ø100 lub Ø125 mm.

Rzeczywista skuteczność odciągania zależy nie tylko od wydajności urządzenia, ale również od konstrukcji osłony obrabiarki, średnicy i długości przewodu, liczby kolan, szczelności instalacji oraz czystości worka filtracyjnego.

Przepływ powietrza 1200 m³/h

Maksymalna wydajność odciągu wynosi:

1200 m³/h

Wartość uzyskiwana jest przy wykorzystaniu głównego przyłącza Ø125 mm i instalacji stawiającej możliwie małe opory.

Duży przepływ powietrza pozwala skutecznie transportować:

• trociny z pilarek,
• wióry ze strugarek i grubościówek,
• odpady powstające podczas frezowania,
• pył i drobniejsze wióry ze szlifierek,
• materiał usuwany podczas toczenia.

Aby wykorzystać możliwości urządzenia, należy stosować możliwie szeroki i krótki przewód. Ostre kolana, długie odcinki węża karbowanego oraz znaczne redukcje średnicy ograniczają przepływ dostępny bezpośrednio przy maszynie.

Maksymalne podciśnienie 1880 Pa

Maksymalne podciśnienie wynosi:

1880 Pa

Parametr określa zdolność odciągu do pokonywania oporów powstających w:

• przewodach elastycznych,
• instalacji rurowej,
• kolanach,
• trójnikach,
• zasuwach,
• redukcjach,
• króćcach obrabiarki,
• wewnętrznych kanałach maszyny.

JET DC-1200-M należy do odciągów niskociśnieniowych, zapewniających duży przepływ przez przewody o większej średnicy. Nie jest odpowiednikiem odkurzacza przemysłowego pracującego z cienkim wężem 27–38 mm.

Znaczne zmniejszenie średnicy przewodu zwiększa prędkość powietrza w niewielkim przekroju, ale jednocześnie mocno ogranicza całkowity przepływ i zdolność transportowania większej ilości wiórów.

Przyłącze Ø125 mm i rozdzielacz 2 × Ø100 mm

Główne przyłącze Ø125 mm

Podstawowe przyłącze urządzenia ma średnicę:

125 mm

Jest to korzystne rozwiązanie dla maszyn generujących dużą ilość odpadów, ponieważ większy przekrój ogranicza opory przepływu i ułatwia transport wiórów.

Przewód Ø125 mm warto stosować przede wszystkim przy:

• grubościówkach,
• wyrówniarko-grubościówkach,
• większych frezarkach,
• pilarkach z rozbudowaną osłoną dolną,
• krótkiej instalacji głównej.

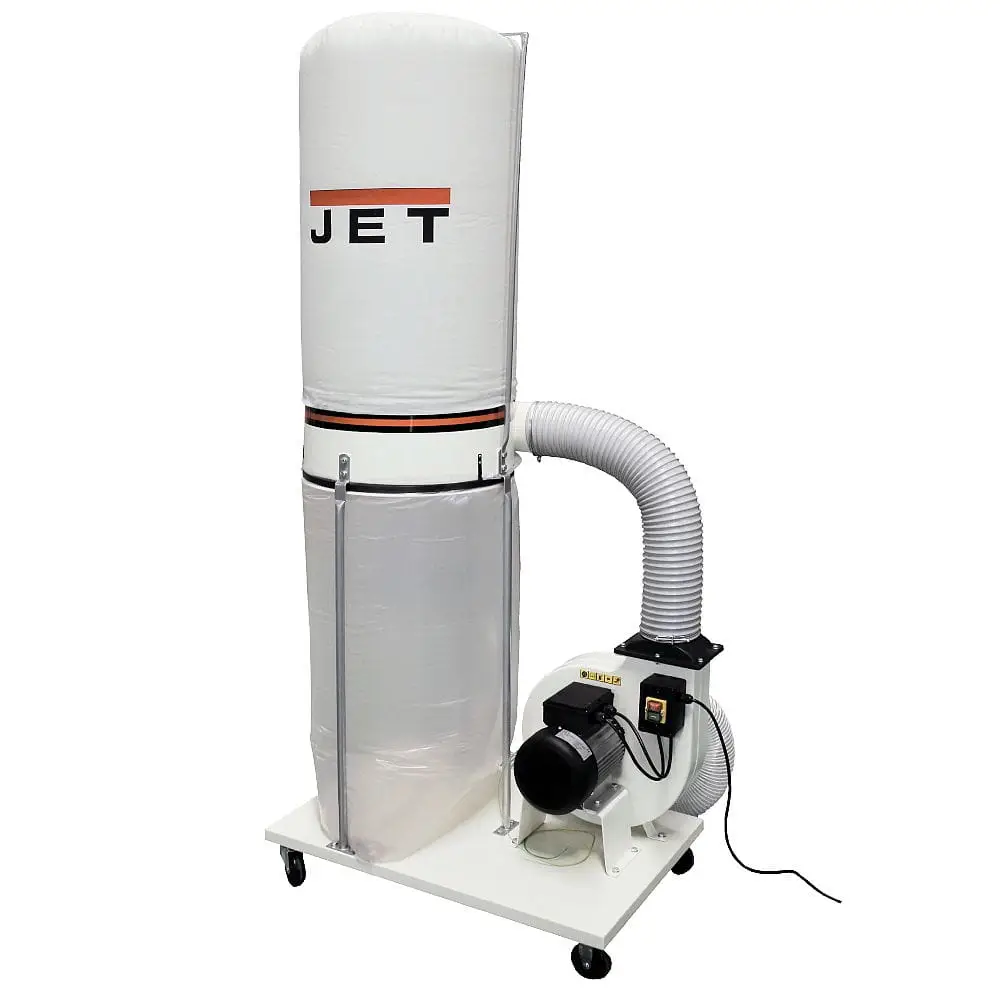

Rozdzielacz 2 × Ø100 mm

W standardowym wyposażeniu znajduje się rozdzielacz umożliwiający podłączenie:

2 × Ø100 mm

Może zostać wykorzystany do:

• podłączenia dwóch punktów odciągowych jednej maszyny,
• odprowadzania trocin z dolnej i górnej osłony pilarki,
• obsługi szlifierki wyposażonej w dwa króćce,
• przygotowania dwóch odgałęzień instalacji,
• naprzemiennej obsługi dwóch stanowisk.

Odciąg jest przystosowany do pracy z dwoma przewodami, jednak jednoczesne uruchomienie dwóch dużych obrabiarek może podzielić dostępny przepływ. Najwyższą skuteczność zwykle zapewnia otwarcie zasuwy wyłącznie przy aktualnie używanej maszynie.

Nieużywane przyłącze powinno zostać zamknięte. Otwarty króciec zasysa powietrze bezpośrednio z warsztatu i zmniejsza wydajność przy obrabiarce.

Silnik indukcyjny 1,5 kW

JET DC-1200-M jest wyposażony w jednofazowy silnik indukcyjny o mocy:

1,5 kW / 2 HP w trybie S1

Silnik indukcyjny:

• nie wymaga okresowej wymiany szczotek,
• zapewnia równomierną pracę,
• dobrze sprawdza się podczas dłuższych cykli odciągania,
• utrzymuje stabilną prędkość wentylatora,
• generuje ograniczone drgania,
• jest przystosowany do regularnego użytkowania warsztatowego.

Moc 1,5 kW pozwala uzyskać wydajność potrzebną do obsługi typowych stacjonarnych obrabiarek do drewna.

Zasilanie jednofazowe 230 V

Parametry elektryczne wersji DC-1200-M:

• napięcie: 230 V,
• częstotliwość: 50 Hz,
• liczba faz: 1,
• prąd znamionowy: 7,3 A,
• zalecane zabezpieczenie: 16 A,
• zalecany przewód: H07RN-F 3 × 1,5 mm²,
• klasa ochronności: I.

Urządzenie należy podłączyć do prawidłowo uziemionego obwodu. Przedłużacz powinien mieć odpowiedni przekrój, być możliwie krótki i całkowicie rozwinięty podczas pracy.

Naprawy lub modyfikacje instalacji elektrycznej powinny być wykonywane wyłącznie przez osobę posiadającą odpowiednie uprawnienia.

Precyzyjnie wyważony stalowy wirnik

Jednostka wentylatorowa została wyposażona w stalowy, precyzyjnie wyważony wirnik.

Stalowa konstrukcja zapewnia:

• wysoką trwałość mechaniczną,
• stabilną pracę,
• skuteczne przetłaczanie powietrza,
• odporność na regularny kontakt z trocinami,
• ograniczenie drgań powstających przy wysokiej prędkości obrotowej.

Do instalacji nie mogą jednak trafiać:

• gwoździe,
• wkręty,
• zszywki,
• kawałki metalu,
• kamienie,
• fragmenty szkła,
• gorące cząstki,
• iskry.

Twardy przedmiot może uderzyć w wirnik, uszkodzić obudowę albo spowodować niebezpieczne iskrzenie.

Standardowa filtracja 30 mikronów

Worek filtracyjny do trocin i grubszych cząstek

JET DC-1200-M jest standardowo wyposażony w materiałowy worek filtracyjny klasy:

30 mikronów

Deklarowana skuteczność sięga do około:

99% dla cząstek o wielkości 30 mikronów

Worek dobrze sprawdza się podczas odprowadzania:

• trocin,
• wiórów,
• grubszych frakcji pyłu,
• odpadów ze strugarek,
• urobku z pilarek,
• odpadów powstających podczas frezowania.

Standardowy filtr nie zatrzymuje wszystkich najdrobniejszych cząstek powstających podczas intensywnego szlifowania lub obróbki MDF. Przy takich pracach korzystne jest zastosowanie dokładniejszego filtra patronowego, dodatkowego systemu filtracji powietrza oraz odpowiedniej ochrony dróg oddechowych.

Kiedy wyczyścić worek filtracyjny?

Filtr powinien zostać oczyszczony, gdy:

• przepływ powietrza wyraźnie się zmniejsza,
• trociny pozostają wewnątrz obrabiarki,
• na powierzchni worka utworzyła się gruba warstwa pyłu,
• silnik pracuje, ale odciąganie jest mniej skuteczne,
• planowana jest wymiana worka odpadowego.

Worek można zdjąć i delikatnie wytrzepać poza głównym pomieszczeniem roboczym. Podczas czyszczenia należy stosować odpowiednią maskę przeciwpyłową.

Opcjonalny filtr patronowy 2 mikrony

JET DC-1200-M można rozbudować o dokładniejszy filtr patronowy:

kod 10000310

Dokładność filtracji:

2 mikrony

Filtr patronowy jest szczególnie korzystny podczas współpracy ze:

• szlifierkami walcowymi,
• szlifierkami taśmowymi,
• pilarkami generującymi drobny pył,
• maszynami obrabiającymi MDF,
• stanowiskami pracującymi z suchym drewnem,
• urządzeniami wykorzystywanymi przez dłuższy czas.

Większa powierzchnia materiału filtracyjnego pomaga utrzymać przepływ powietrza, a dokładność 2 mikronów ogranicza ilość drobnego pyłu powracającego do warsztatu.

Dokładniejszy filtr nadal nie zastępuje prawidłowego odciągania przy źródle, wentylacji pomieszczenia ani indywidualnej ochrony dróg oddechowych.

Worek odpadowy o pojemności 150 l

Pojemność worka na trociny i wióry wynosi:

150 l

Duża przestrzeń na odpady jest szczególnie przydatna podczas:

• strugania desek,
• grubościowania,
• frezowania,
• rozcinania drewna,
• pracy seryjnej,
• obróbki drewna miękkiego generującego dużą objętość wiórów.

Średnica mocowania worka wynosi około:

500 mm

Orientacyjny wymiar rozłożonego worka:

785 × 940 mm

Przezroczysty worek ułatwia kontrolowanie stopnia napełnienia. Należy go wymienić przed całkowitym zapełnieniem, ponieważ zbyt wysoki poziom trocin ogranicza przestrzeń w komorze i może pogorszyć przepływ powietrza.

Szybkomocujące opaski worków

Worek filtracyjny oraz worek odpadowy są mocowane za pomocą opasek szybkomocujących.

Rozwiązanie:

• skraca czas wymiany,
• ułatwia równomierne dociśnięcie worka,
• pomaga zachować szczelność połączenia,
• nie wymaga każdorazowego odkręcania wielu śrub,
• ułatwia regularne czyszczenie filtra.

Po założeniu worka należy sprawdzić, czy jego krawędź przylega do całego obwodu komory. Nieszczelność powoduje wydostawanie się pyłu i obniża wydajność odciągania.

Mobilna podstawa z czterema kołami

JET DC-1200-M jest osadzony na czterech kołach skrętnych.

Mobilna konstrukcja ułatwia:

• podłączanie odciągu do różnych obrabiarek,
• zmianę organizacji warsztatu,
• odsuwanie urządzenia podczas sprzątania,
• dostęp do worka odpadowego,
• przechowywanie odciągu poza główną przestrzenią roboczą.

Urządzenie należy przemieszczać po równej, twardej posadzce, zwracając uwagę na wysoko położony środek ciężkości.

Odciągu nie wolno ciągnąć za:

• przewód zasilający,
• wąż odciągowy,
• worek filtracyjny,
• górny wspornik worka.

Wymiary i masa

Wymiary konstrukcji wynoszą około:

940 × 510 × 2000 mm

Masa netto:

40 kg

Przy planowaniu miejsca należy dodatkowo uwzględnić przestrzeń potrzebną na:

• przewód odciągowy,
• łagodne ułożenie węża,
• wymianę worka,
• zdjęcie filtra,
• dostęp do wyłącznika,
• przemieszczanie urządzenia.

Konstrukcja jest stosunkowo wąska, ale wysoka. Odciąg powinien pracować na stabilnej i płaskiej powierzchni, w suchym pomieszczeniu o temperaturze od około +5°C do +40°C.

Poziom hałasu około 80 dB(A)

Poziom ciśnienia akustycznego mierzony w odległości 1 m wynosi około:

80 dB(A)

Rzeczywisty poziom hałasu w warsztacie zależy również od:

• pracującej obrabiarki,
• długości przewodów,
• rodzaju instalacji,
• pogłosu pomieszczenia,
• stopnia zabrudzenia filtra,
• stabilności urządzenia,
• miejsca ustawienia.

Podczas pracy odciągu razem ze strugarką, pilarką lub szlifierką należy stosować ochronniki słuchu.

Odciąg do wiórów a odkurzacz przemysłowy

JET DC-1200-M zapewnia duży przepływ powietrza przez przewody o średnicy 100–125 mm. Jest przeznaczony przede wszystkim do stacjonarnych maszyn wytwarzających dużą ilość trocin i wiórów.

Odkurzacz przemysłowy działa inaczej – zapewnia wyższe podciśnienie przy mniejszym przepływie i wężu o niewielkiej średnicy.

JET DC-1200-M będzie lepszym wyborem do:

• grubościówki,
• wyrówniarki,
• pilarki stołowej,
• pilarki taśmowej,
• frezarki dolnowrzecionowej,
• szlifierki walcowej.

Odkurzacz przemysłowy będzie zwykle lepszy do:

• szlifierki mimośrodowej,
• zagłębiarki,
• frezarki ręcznej,
• elektronarzędzi z króćcem 27–38 mm,
• sprzątania podłogi cienkim wężem.

Odciąg przy maszynie a filtr powietrza

Odciąg JET DC-1200-M usuwa odpady bezpośrednio w miejscu ich powstawania.

Warsztatowy filtr powietrza oczyszcza natomiast powietrze z części drobnych cząstek, które nie zostały przechwycone przy obrabiarce.

Skuteczny system ograniczania zapylenia powinien obejmować:

1. Prawidłowo zaprojektowaną osłonę maszyny.
2. Króciec o odpowiedniej średnicy.
3. Wydajny odciąg do trocin.
4. Szczelne przewody.
5. Dokładny materiał filtracyjny.
6. Warsztatowy filtr powietrza.
7. Ochronę dróg oddechowych operatora.

Jak dobrać przewód odciągowy?

Przewód Ø125 mm

Zapewnia najmniejsze ograniczenie przepływu i jest zalecany do:

• wykorzystania maksymalnej wydajności,
• strugarek i grubościówek,
• większych obrabiarek,
• krótkiej instalacji głównej,
• maszyn wyposażonych w króciec Ø125 mm.

Przewód Ø100 mm

Sprawdzi się przy:

• pilarkach taśmowych,
• pilarkach stołowych,
• mniejszych frezarkach,
• szlifierkach,
• większości typowych maszyn warsztatowych.

Przewody mniejszej średnicy

Redukowanie instalacji poniżej Ø100 mm powoduje wzrost oporów i wyraźny spadek przepływu.

Odciąg nie jest przeznaczony przede wszystkim do elektronarzędzi z króćcami 27–38 mm. Do takich urządzeń lepiej dopasowany jest odkurzacz przemysłowy o wysokim podciśnieniu.

Jak ograniczyć straty wydajności?

Aby poprawić skuteczność instalacji, należy:

• stosować możliwie dużą średnicę,
• skrócić węże elastyczne,
• używać gładkich rur na długich odcinkach,
• ograniczyć liczbę ostrych kolan,
• stosować łagodne trójniki,
• zamykać nieużywane odgałęzienia,
• uszczelnić wszystkie połączenia,
• regularnie czyścić filtr,
• wymieniać pełny worek,
• kontrolować drożność króćców obrabiarki,
• unikać zwisających i zagiętych przewodów.

Nawet niewielka nieszczelność może ograniczyć ilość powietrza dostępnego przy maszynie.

Uziemienie instalacji odciągowej

Przepływ suchego pyłu i wiórów może powodować gromadzenie ładunków elektrostatycznych.

Przewody oraz metalowe elementy instalacji powinny zostać prawidłowo uziemione.

W wyposażeniu znajduje się element umożliwiający uziemienie przewodu. Można również zastosować kompletny zestaw JET JW1053.

Prawidłowe uziemienie pomaga ograniczyć:

• wyładowania elektrostatyczne,
• nieprzyjemne przeskoki iskry,
• gromadzenie ładunków na przewodach,
• ryzyko zapłonu pyłu.

Bezpieczne zastosowanie

JET DC-1200-M jest przeznaczony do odciągania suchych trocin, wiórów i pyłu drzewnego.

Nie wolno zasysać:

• cieczy,
• mokrych trocin,
• dymu,
• gorących cząstek,
• iskier,
• niedopałków,
• pyłu metalowego,
• opiłków metalu,
• gwoździ i wkrętów,
• szkła,
• kamieni,
• oparów rozpuszczalników,
• łatwopalnych gazów,
• piany.

Urządzenie nie jest przeznaczone do:

• pracy na zewnątrz podczas opadów,
• wilgotnych pomieszczeń,
• atmosfer zagrożonych wybuchem,
• filtrowania toksycznych oparów,
• pracy bez zamontowanych worków,
• pozostawiania bez nadzoru podczas działania.

Wyposażenie standardowe

W zestawie znajdują się:

• odciąg JET DC-1200-M,
• silnik indukcyjny 230 V,
• stalowa jednostka wentylatorowa,
• worek filtracyjny 30 mikronów,
• worek na trociny i wióry,
• rozdzielacz 2 × Ø100 mm,
• dwie opaski do przewodów Ø100 mm,
• element uziemiający przewód,
• opaski szybkomocujące worki,
• elastyczny przewód łączący wentylator z komorą,
• cztery koła skrętne,
• mobilna podstawa,
• wspornik worka filtracyjnego,
• elementy montażowe,
• klucz imbusowy,
• instrukcja obsługi,
• wykaz części zamiennych.

Przewód łączący odciąg z obrabiarką nie znajduje się w podstawowym wyposażeniu.

Wyposażenie opcjonalne

Do JET DC-1200-M można dobrać między innymi:

• filtr patronowy 2 mikrony – 10000310,
• zestaw pięciu worków odpadowych – 709563,
• przewód PVC Ø100 mm, 5 m – 10000312,
• przewód PVC Ø100 mm, 2,5 m – J-10000315,
• redukcję Ø100/50 mm – JW-1000,
• ssawę podłogową Ø100 mm – JW-1003,
• zasuwę plastikową Ø100 mm – JW-1007,
• trójnik Ø100 mm – JW-1013,
• rozdzielacz Ø100 mm – JW-1015,
• kolano 90° Ø100 mm – JW-1017,
• złączkę przedłużającą Ø100 mm – JW-1019,
• opaskę zaciskową Ø100 mm – JW-1022,
• adapter do odkurzacza Ø25–150 mm – JW-1039,
• króciec maszynowy Ø150 mm – JW-1047,
• zestaw uziemiający – JW-1053,
• zasuwę aluminiową Ø100 mm – JW-1142.

Dlaczego warto wybrać JET DC-1200-M?

• wydajność do 1200 m³/h,
• maksymalne podciśnienie 1880 Pa,
• silnik indukcyjny 1,5 kW,
• zasilanie jednofazowe 230 V,
• główne przyłącze Ø125 mm,
• rozdzielacz 2 × Ø100 mm,
• możliwość podłączenia dwóch stref odciągowych,
• stalowy, precyzyjnie wyważony wirnik,
• standardowa filtracja 30 mikronów,
• deklarowana skuteczność do 99% dla cząstek 30 mikronów,
• możliwość montażu filtra patronowego 2 mikrony,
• worek odpadowy o pojemności 150 l,
• szybkomocujące opaski worków,
• cztery koła skrętne,
• mobilna konstrukcja,
• masa około 40 kg,
• możliwość współpracy z wieloma maszynami stolarskimi,
• dostępność przewodów, redukcji i zasuw,
• wyposażenie do uziemienia przewodu,
• odpowiedni do warsztatu profesjonalnego i rzemieślniczego.

Dane techniczne

Producent: JET
Model: DC-1200-M
Kod dystrybutora: 121-DC-1200M
Numer producenta: 10001057M
Rodzaj urządzenia: odciąg do trocin, wiórów i pyłu drzewnego
Zalecane zastosowanie: warsztatowe i rzemieślnicze
Przeznaczenie: suche odpady powstające podczas obróbki drewna
Zasilanie: 230 V / 50 Hz / 1 faza
Moc silnika: 1,5 kW / 2 HP
Tryb pracy: S1
Typ silnika: indukcyjny
Prąd znamionowy: 7,3 A
Zalecane zabezpieczenie: 16 A
Zalecany przewód: H07RN-F 3 × 1,5 mm²
Klasa ochronności: I
Maksymalny przepływ powietrza: 1200 m³/h
Maksymalne podciśnienie: 1880 Pa
Główne przyłącze: Ø125 mm
Rozdzielacz: 2 × Ø100 mm
Filtr standardowy: worek materiałowy
Dokładność filtra standardowego: 30 mikronów
Skuteczność dla cząstek 30 mikronów: do około 99%
Opcjonalny filtr patronowy: 2 mikrony, kod 10000310
Pojemność worka odpadowego: 150 l
Średnica mocowania worka: około 500 mm
Wymiar worka: około 785 × 940 mm
Liczba kół: 4
Poziom ciśnienia akustycznego: około 80 dB(A)
Zakres temperatury pracy: od około +5°C do +40°C
Wymiary urządzenia: około 940 × 510 × 2000 mm
Masa netto: około 40 kg
Przewód do obrabiarki: brak w zestawie
EAN: 7612375537154

Wskazówki dotyczące użytkowania

Przed uruchomieniem należy sprawdzić:

• prawidłowe zmontowanie urządzenia,
• stabilne ustawienie podstawy,
• zamocowanie worka filtracyjnego,
• prawidłowe osadzenie worka odpadowego,
• szczelność opasek,
• drożność przewodów,
• zamocowanie rozdzielacza,
• zamknięcie nieużywanego króćca,
• podłączenie obrabiarki,
• prawidłowe uziemienie instalacji,
• stan przewodu zasilającego,
• brak twardych ciał obcych w materiale.

Zalecana kolejność rozpoczęcia pracy:

1. Otworzyć zasuwę przy używanej maszynie.
2. Zamknąć pozostałe odgałęzienia.
3. Uruchomić odciąg.
4. Sprawdzić przepływ przy króćcu obrabiarki.
5. Uruchomić maszynę.
6. Po zakończeniu wyłączyć obrabiarkę.
7. Pozostawić odciąg włączony jeszcze przez kilka sekund.
8. Wyłączyć odciąg.

Podczas pracy należy:

• kontrolować poziom napełnienia worka,
• obserwować skuteczność odbioru odpadów,
• reagować na spadek przepływu,
• utrzymywać przewody bez ostrych zagięć,
• nie wkładać dłoni do wlotu,
• nie zdejmować worków,
• nie otwierać obudowy wentylatora,
• nie zasysać niedozwolonych materiałów,
• stosować ochronę słuchu,
• stosować ochronę dróg oddechowych.

Konserwacja

Przed rozpoczęciem czyszczenia lub wymiany worka należy:

1. Wyłączyć urządzenie.
2. Odłączyć wtyczkę od zasilania.
3. Poczekać na całkowite zatrzymanie wirnika.
4. Zabezpieczyć odciąg przed przypadkowym uruchomieniem.
5. Założyć odpowiednią maskę przeciwpyłową.

Codzienna kontrola

Należy sprawdzać:

• prawidłowe działanie odciągu,
• ilość odpadów w dolnym worku,
• stan worka filtracyjnego,
• szczelność przewodów,
• drożność króćców,
• stan opasek,
• działanie wyłącznika,
• stabilność konstrukcji,
• stan przewodu elektrycznego.

Czyszczenie filtra

Worek filtracyjny należy oczyścić, gdy przepływ powietrza wyraźnie się zmniejszy.

Filtr warto również wyczyścić przed każdą wymianą worka odpadowego.

Worek można:

• zdjąć po odłączeniu zasilania,
• delikatnie wytrzepać,
• oczyścić odkurzaczem,
• wymienić po trwałym zapchaniu,
• wymienić natychmiast po rozerwaniu.

Czyszczenia nie należy wykonywać w sposób powodujący ponowne uwolnienie pyłu do warsztatu.

Wymiana worka odpadowego

Worek należy wymienić przed całkowitym napełnieniem.

Podczas wymiany trzeba:

1. Wyłączyć i odłączyć urządzenie.
2. Podeprzeć pełny worek od dołu.
3. Zwolnić opaskę szybkomocującą.
4. Ostrożnie zdjąć worek.
5. Zamknąć go przed przenoszeniem.
6. Założyć nowy worek.
7. Równomiernie osadzić jego krawędź.
8. Ponownie zamocować opaskę.
9. Sprawdzić szczelność połączenia.

Okresowa konserwacja

Regularnie należy:

• kontrolować stan wirnika,
• sprawdzać mocowanie silnika,
• dokręcać połączenia śrubowe,
• kontrolować przewód łączący,
• sprawdzać opaski,
• usuwać pył z obudowy silnika,
• kontrolować koła transportowe,
• sprawdzać uziemienie,
• wymieniać uszkodzone przewody,
• wymieniać rozerwane worki,
• utrzymywać wlot i wylot wentylatora w czystości.

FAQ – najczęściej zadawane pytania

Do czego służy JET DC-1200-M?

Do odprowadzania suchych trocin, wiórów i pyłu powstających podczas pracy stacjonarnych maszyn do obróbki drewna.

Czy jest to odkurzacz przemysłowy?

Nie. Jest to odciąg niskociśnieniowy zapewniający duży przepływ przez przewody Ø100–125 mm.

Jaka jest maksymalna wydajność?

1200 m³/h.

Przy jakiej średnicy podawana jest wydajność 1200 m³/h?

Przy głównym przyłączu Ø125 mm.

Jakie jest maksymalne podciśnienie?

1880 Pa.

Jaką moc ma silnik?

1,5 kW w trybie pracy ciągłej S1.

Czy silnik jest indukcyjny?

Tak.

Czy odciąg wymaga zasilania 400 V?

Nie. Model DC-1200-M jest zasilany napięciem jednofazowym 230 V.

Jakie zabezpieczenie jest zalecane?

16 A.

Jaki jest prąd znamionowy?

7,3 A.

Jaką średnicę ma główne przyłącze?

125 mm.

Czy można podłączyć przewody Ø100 mm?

Tak. W zestawie znajduje się rozdzielacz 2 × Ø100 mm.

Czy można podłączyć dwa króćce jednej maszyny?

Tak. Rozwiązanie sprawdzi się na przykład przy pilarce z dolnym i górnym punktem odciągowym.

Czy można podłączyć dwie maszyny?

Można przygotować dwa stanowiska, jednak najwyższą skuteczność zwykle zapewnia otwarcie tylko jednego odgałęzienia.

Czy dwie duże maszyny mogą pracować jednocześnie?

Może to spowodować podział przepływu i obniżenie skuteczności przy obu stanowiskach. Zależy to od zapotrzebowania obrabiarek i oporów instalacji.

Czy nieużywany króciec należy zamknąć?

Tak. Otwarte przyłącze obniża wydajność przy aktualnie używanej maszynie.

Czy wąż do obrabiarki znajduje się w zestawie?

Nie. Należy dobrać go oddzielnie.

Jaka jest pojemność worka odpadowego?

150 l.

Jaka jest średnica mocowania worka?

Około 500 mm.

Jaką dokładność ma standardowy filtr?

30 mikronów.

Jaka jest deklarowana skuteczność filtra?

Do około 99% dla cząstek o wielkości 30 mikronów.

Czy worek 30 mikronów zatrzymuje drobny pył ze szlifowania?

Zatrzymuje przede wszystkim trociny i większe cząstki. Część bardzo drobnego pyłu może przez niego przechodzić.

Czy dostępny jest dokładniejszy filtr?

Tak. Można zastosować opcjonalny filtr patronowy 2 mikrony o kodzie 10000310.

Czy filtr 2 mikrony warto zastosować do szlifierki walcowej?

Tak. Szlifierki generują drobny pył, dlatego dokładniejszy filtr jest korzystnym rozwiązaniem.

Czy odciąg nadaje się do grubościówki?

Tak. Wydajność 1200 m³/h i worek 150 l dobrze odpowiadają maszynom wytwarzającym dużą ilość wiórów.

Czy nadaje się do pilarki stołowej?

Tak, pod warunkiem prawidłowego podłączenia osłon i zachowania szczelności instalacji.

Czy nadaje się do pilarki taśmowej?

Tak. Przyłącze Ø100 mm jest typowe dla wielu większych pilarek taśmowych.

Czy nadaje się do szlifierki walcowej?

Tak, jednak przy drobnym pyle warto zastosować filtr patronowy 2 mikrony i dodatkowy filtr powietrza.

Czy można odciągać pył MDF?

Można współpracować z maszyną obrabiającą MDF, ale standardowy worek 30 mikronów nie zatrzyma wszystkich drobnych cząstek. Wymagany jest dokładniejszy filtr, skuteczna wentylacja i ochrona dróg oddechowych.

Czy można podłączyć szlifierkę ręczną z króćcem 27–38 mm?

Duża redukcja średnicy znacznie ograniczy przepływ. Do ręcznych elektronarzędzi lepiej nadaje się odkurzacz przemysłowy o wysokim podciśnieniu.

Czy można używać odciągu do sprzątania podłogi?

Można zastosować ssawę Ø100 mm, jednak urządzenie najlepiej pracuje z przewodami o dużej średnicy i nie zastępuje typowego odkurzacza z cienkim wężem.

Czy można zasysać pył metalowy?

Nie.

Czy można zasysać gwoździe i wkręty?

Nie. Mogą uszkodzić stalowy wirnik i spowodować iskrzenie.

Czy można zasysać iskry?

Nie. Mogą doprowadzić do zapłonu pyłu lub odpadów znajdujących się w worku.

Czy można zasysać mokre trociny?

Nie. Urządzenie jest przeznaczone do suchych odpadów drzewnych.

Czy można używać urządzenia na zewnątrz?

Nie powinno być narażone na deszcz ani wilgoć.

Czy instalację należy uziemić?

Tak. Uziemienie pomaga ograniczyć gromadzenie ładunków elektrostatycznych.

Czy element uziemiający jest w zestawie?

Tak. W wyposażeniu znajduje się uziemienie przewodu.

Czy odciąg jest mobilny?

Tak. Ma cztery koła skrętne.

Jaki jest poziom hałasu?

Około 80 dB(A).

Ile waży urządzenie?

Około 40 kg.

Jakie są wymiary odciągu?

Około 940 × 510 × 2000 mm.

Dlaczego wydajność odciągu spadła?

Najczęstsze przyczyny to:

• zapchany worek filtracyjny,
• przepełniony worek odpadowy,
• niedrożny przewód,
• otwarte nieużywane przyłącze,
• nieszczelność instalacji,
• zbyt mała średnica przewodu,
• duża liczba ostrych kolan.

Dlaczego trociny pozostają w obrabiarce?

Przyczyną może być:

• zbyt mały przepływ przy króćcu,
• zapchany kanał maszyny,
• długi wąż,
• nieszczelność,
• nieprawidłowo zaprojektowana osłona,
• niewłaściwa średnica instalacji.

Jak często należy czyścić filtr?

Zawsze po zauważeniu spadku przepływu oraz przed wymianą worka odpadowego.

Czy uszkodzony worek można naprawić?

Rozerwany lub trwale nieszczelny worek należy wymienić.

Jaki jest kod dystrybutora?

121-DC-1200M.
