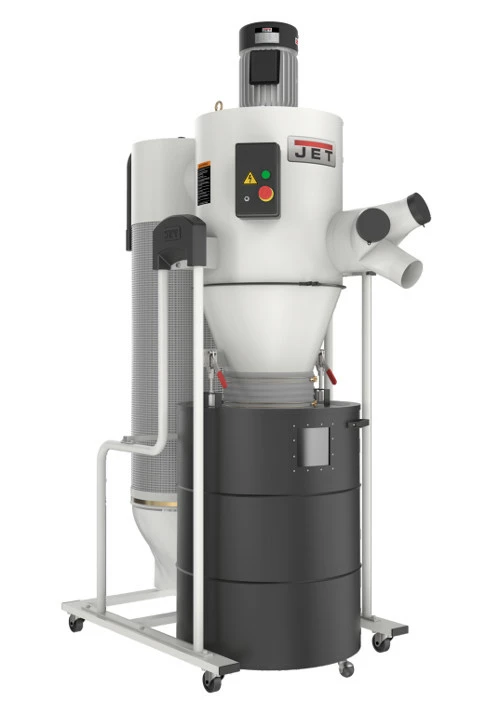

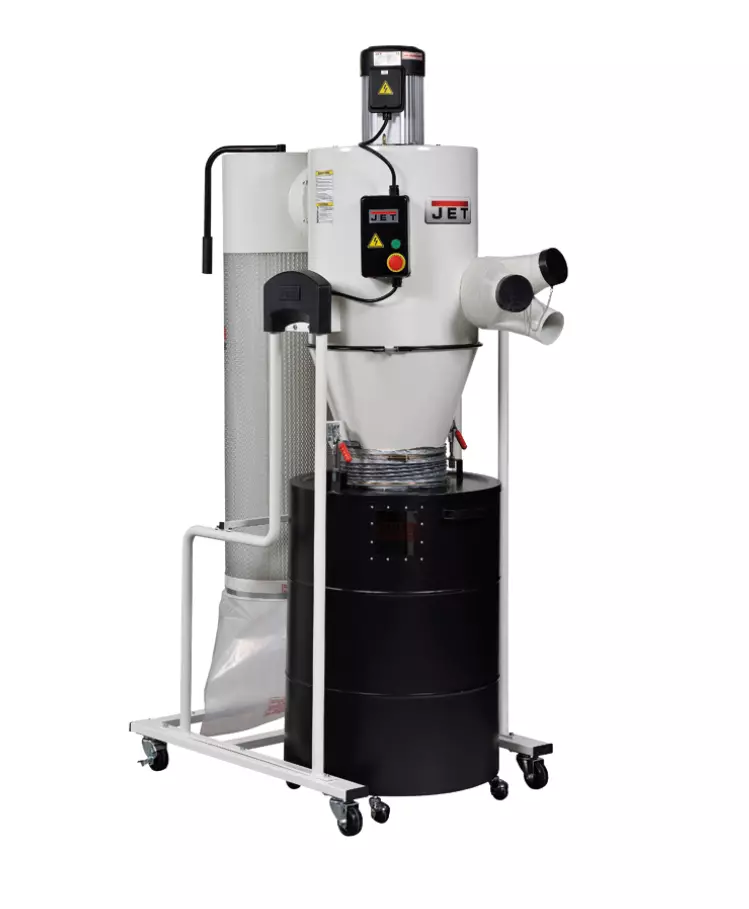

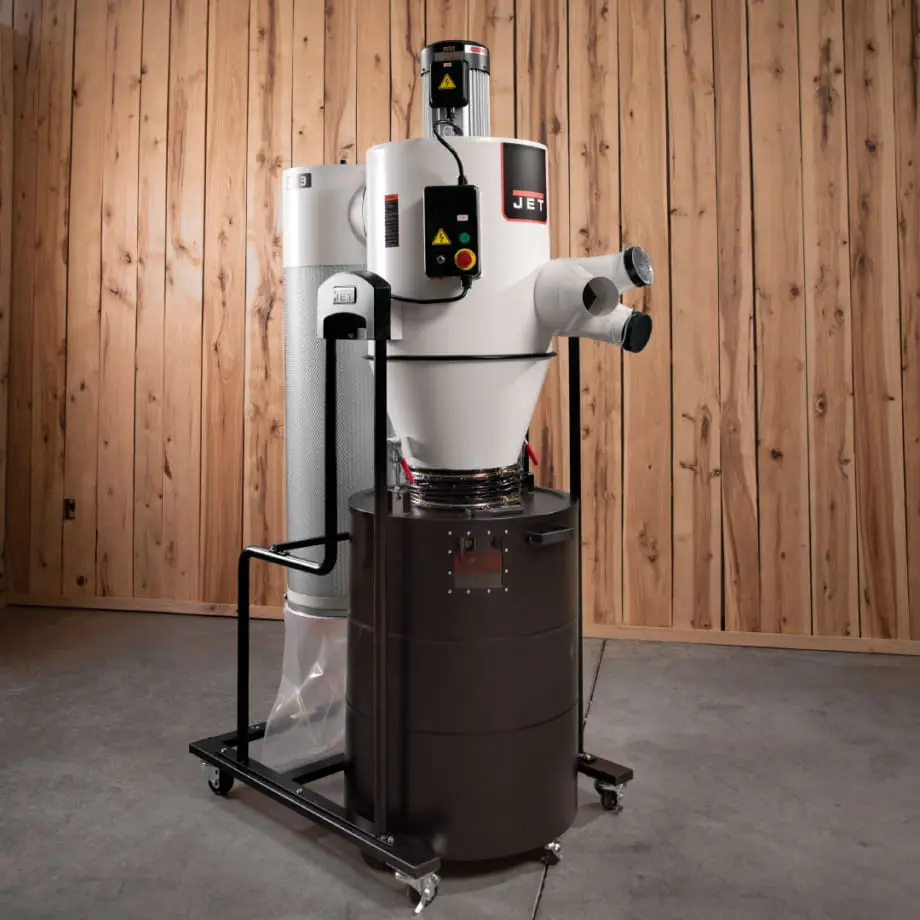

JET JCDC-30-T – profesjonalny odciąg cyklonowy do warsztatu stolarskiego

JET JCDC-30-T, oznaczany również jako JCDC-3.0-T, to wydajny odciąg cyklonowy przeznaczony do odbierania trocin, wiórów i pyłu bezpośrednio z maszyn do obróbki drewna.

W przeciwieństwie do klasycznego odciągu workowego większa część ciężkich odpadów zostaje oddzielona w komorze cyklonu i skierowana do metalowego zbiornika. Dzięki temu do filtra trafia głównie drobny pył, co ogranicza jego szybkie zapychanie i pomaga dłużej utrzymać stabilny przepływ powietrza.

Model JCDC-30-T sprawdzi się w zakładach i warsztatach korzystających między innymi z:

• wyrówniarek i grubościówek,
• pilarek stołowych i formatowych,
• pilarek taśmowych,
• frezarek dolnowrzecionowych,
• szlifierek walcowych,
• szlifierek krawędziowych,
• tokarek do drewna,
• centrów i maszyn generujących dużą ilość wiórów,
• stałych instalacji rurowych z kilkoma punktami odbioru.

Jest to odciąg dużej objętości powietrza przeznaczony do maszyn stolarskich. Nie zastępuje odkurzacza warsztatowego przeznaczonego do małych elektronarzędzi z wąskimi króćcami i nie jest oczyszczaczem powietrza zbierającym pył już zawieszony w całym pomieszczeniu.

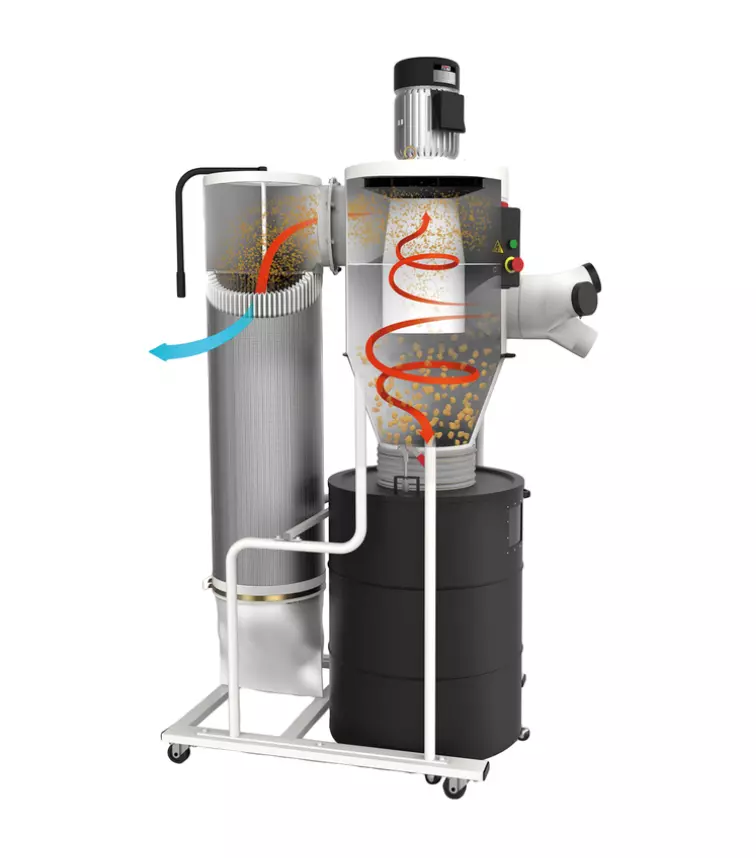

Dwustopniowy system separacji cyklonowej

Pierwszy stopień – oddzielenie ciężkich odpadów

Powietrze z trocinami i pyłem zostaje wprawione w ruch wirowy wewnątrz komory cyklonu.

Siła odśrodkowa kieruje cięższe odpady w dół, do metalowego zbiornika. Oddzielane są przede wszystkim:

• wióry ze strugarek,
• trociny z pilarek,
• większe cząstki drewna,
• odpady powstające podczas frezowania,
• grubszy pył szlifierski.

Dzięki temu większość odpadów nie przechodzi bezpośrednio przez filtr dokładny.

Drugi stopień – filtracja drobnego pyłu

Powietrze opuszczające cyklon przechodzi przez plisowany filtr kasetowy wykonany z poliestru typu spunbond.

Filtr zatrzymuje:

99% cząstek o wielkości 2 mikronów

Dwustopniowa konstrukcja:

• zmniejsza obciążenie wkładu filtracyjnego,
• ogranicza szybkie spadki wydajności,
• wydłuża odstępy pomiędzy czyszczeniem filtra,
• ułatwia opróżnianie dużej ilości wiórów,
• pomaga utrzymać stabilny przepływ powietrza,
• oddziela duże odpady przed ich kontaktem z filtrem.

Filtracja 2 µm nie oznacza klasy HEPA. Podczas prac generujących szczególnie drobny pył nadal należy stosować odpowiednią ochronę dróg oddechowych i wentylację warsztatu.

Wydajność przepływu 2540 m³/h

Maksymalny przepływ powietrza z zamontowanym filtrem wynosi:

2540 m³/h

Tak duży przepływ jest szczególnie ważny przy maszynach wytwarzających znaczną ilość wiórów, takich jak wyrówniarko-grubościówki, pilarki formatowe i szlifierki walcowe.

Prędkość powietrza przy parametrach znamionowych wynosi około:

21,7 m/s

Na rzeczywistą wydajność instalacji wpływają:

• średnica przewodów,
• długość instalacji,
• liczba kolan i rozgałęzień,
• szczelność połączeń,
• stan filtra,
• stopień napełnienia zbiornika,
• liczba otwartych zasuw,
• średnica króćca obsługiwanej maszyny.

Aby zachować możliwie dużą wydajność, instalacja powinna być krótka, szczelna i zaprojektowana z ograniczoną liczbą ostrych kolan.

Podciśnienie do 1700 Pa

Maksymalne podciśnienie wynosi około:

1700 Pa

JET JCDC-30-T jest systemem wysokiego przepływu i umiarkowanego podciśnienia. Najlepiej współpracuje z maszynami wyposażonymi w króćce o dużych średnicach.

Nie jest przeznaczony do pracy jak klasyczny odkurzacz przemysłowy z długim, wąskim przewodem i króćcami o średnicy 27–50 mm. Znaczne zmniejszenie średnicy instalacji może ograniczyć przepływ i pogorszyć skuteczność odbierania wiórów z dużej maszyny.

Główny wlot Ø203 mm

Główny wlot odciągu ma średnicę:

203 mm

Duża średnica pozwala wykorzystywać pełną wydajność urządzenia w odpowiednio zaprojektowanej instalacji centralnej.

W zestawie znajduje się adapter rozdzielający wlot na:

3 króćce Ø100 mm

Rozdzielacz pozwala podłączyć trzy linie odciągowe. Nie oznacza to jednak, że wszystkie trzy maszyny powinny zawsze pracować jednocześnie z pełnym zapotrzebowaniem na powietrze.

Nieużywane króćce należy zamknąć zaślepkami lub zasuwami. Pozostawienie otwartego przyłącza zmniejsza przepływ na pracującej maszynie i może wyraźnie obniżyć skuteczność odciągania.

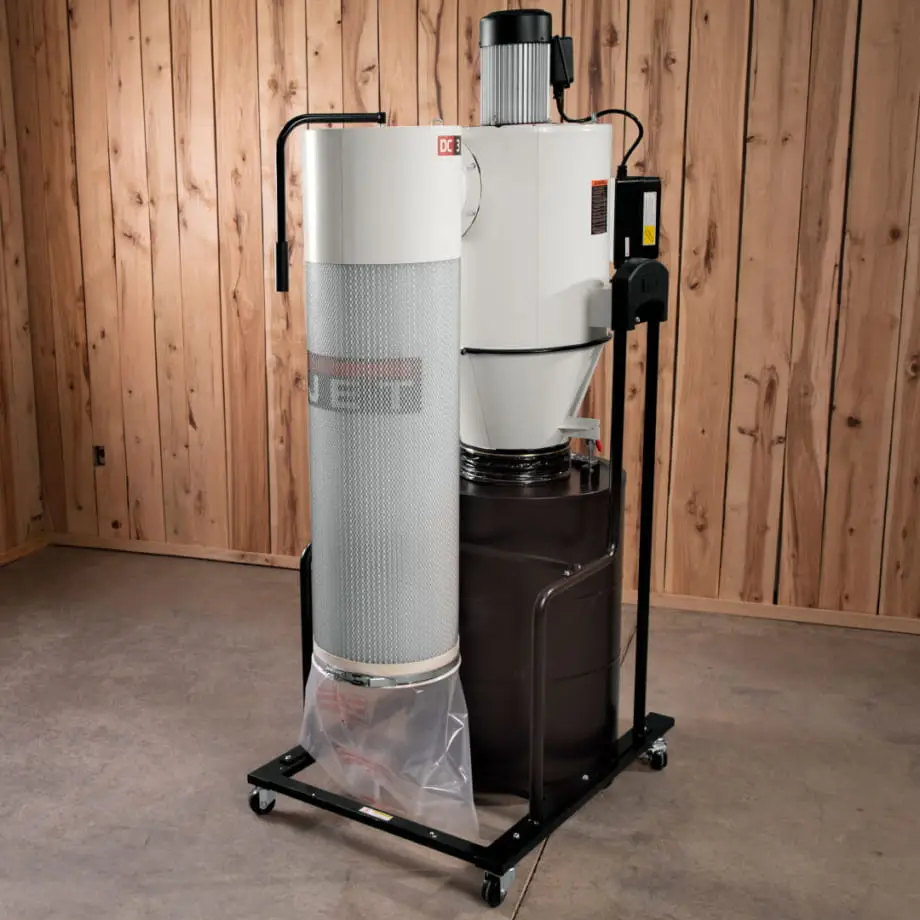

Filtr o powierzchni 4,2 m²

Plisowany filtr ma powierzchnię:

4,2 m²

Duża powierzchnia filtracyjna umożliwia przepływ znacznej objętości powietrza przy ograniczonym oporze.

Parametry filtra:

• konstrukcja kasetowa,
• materiał poliestrowy typu spunbond,
• średnica około 370 mm,
• długość około 975 mm,
• skuteczność 99% dla cząstek o wielkości 2 µm,
• ręczny system oczyszczania.

Filtr jest zamontowany bezpośrednio przy korpusie urządzenia. Ograniczenie dodatkowych przewodów i kolan pomiędzy cyklonem a filtrem pomaga zmniejszyć straty przepływu.

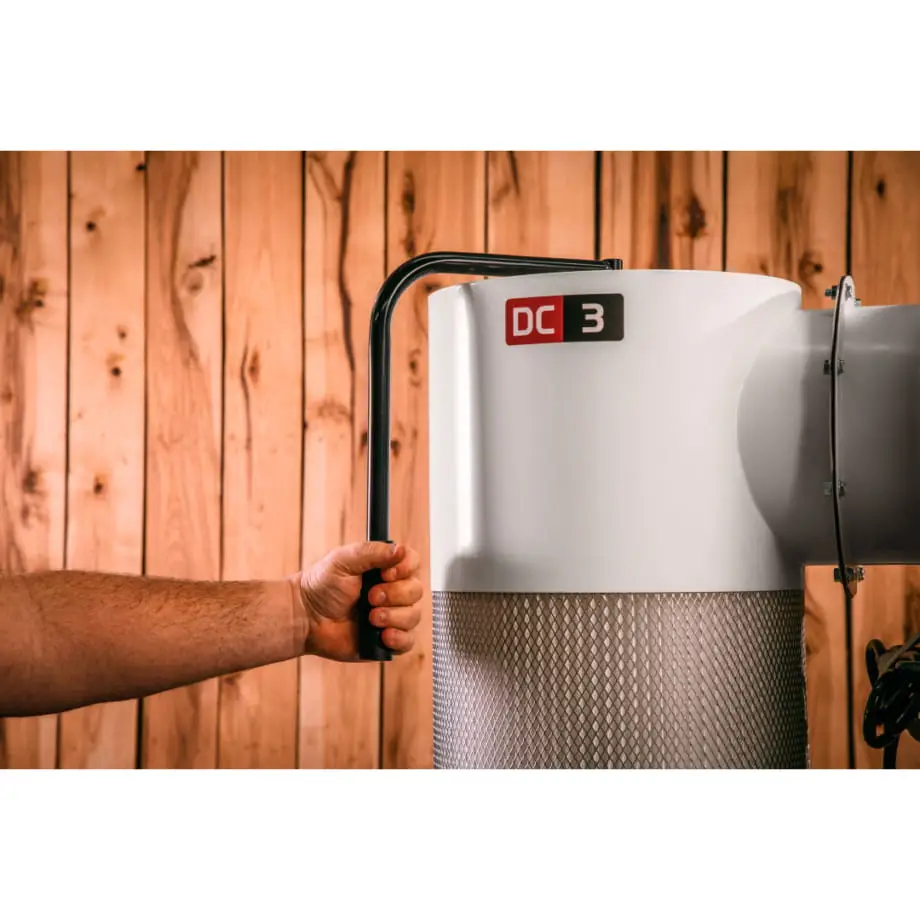

Ręczne czyszczenie filtra

Wewnątrz filtra znajduje się mechanizm oczyszczający obsługiwany korbą.

Aby oczyścić filtr, należy wykonać kilka obrotów uchwytem. Wewnętrzne elementy strącają nagromadzony pył z powierzchni plisowanej, a odpady opadają do dolnego worka.

Regularne czyszczenie:

• pomaga utrzymać przepływ powietrza,
• ogranicza wzrost oporów,
• odciąża silnik,
• wydłuża okres użytkowania wkładu,
• zmniejsza ryzyko spadku siły odciągu.

Filtr należy czyścić przed zauważalnym pogorszeniem wydajności, a przy intensywnej pracy również profilaktycznie.

Podczas czyszczenia i wymiany worka pod filtrem należy używać maski przeciwpyłowej.

Stalowy zbiornik o pojemności 250 litrów

Ciężkie odpady trafiają do stalowego pojemnika o pojemności:

249,8 litra, zaokrąglonej do 250 litrów

Wymiary zbiornika:

• średnica około 620 mm,
• wysokość około 810 mm.

Duża pojemność jest szczególnie przydatna podczas pracy ze strugarkami i grubościówkami, które w krótkim czasie wytwarzają znaczną objętość lekkich wiórów.

Zbiornik ma przezroczyste okienko umożliwiające kontrolowanie poziomu napełnienia bez otwierania pokrywy.

Nie należy dopuszczać do przepełnienia. Gdy odpady dotrą zbyt wysoko, mogą zostać zassane do filtra i zmniejszyć skuteczność separacji cyklonowej.

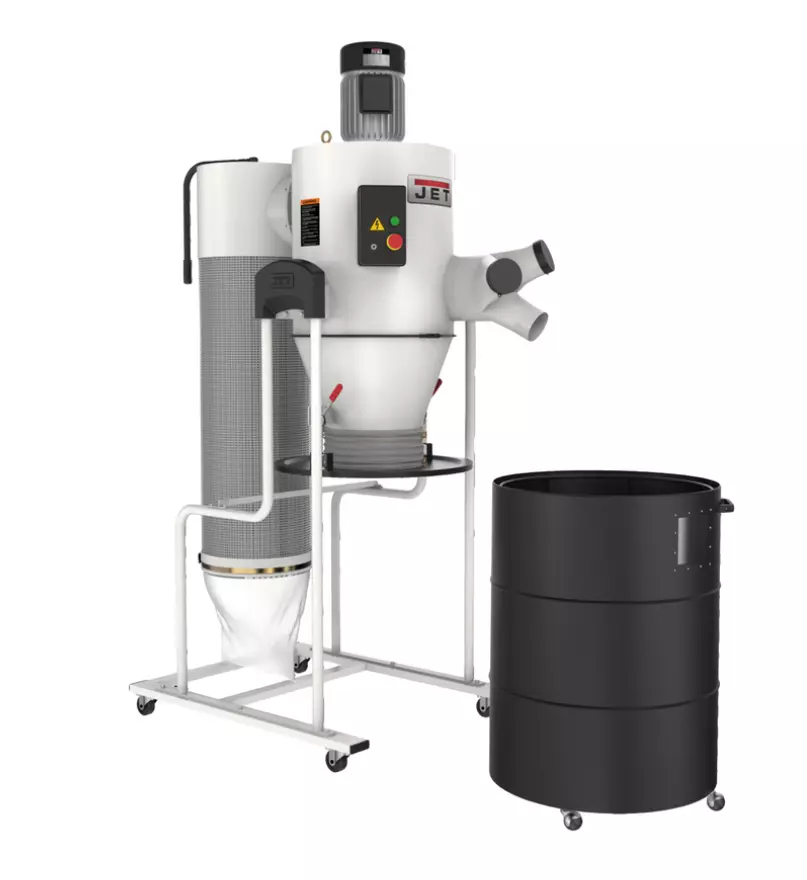

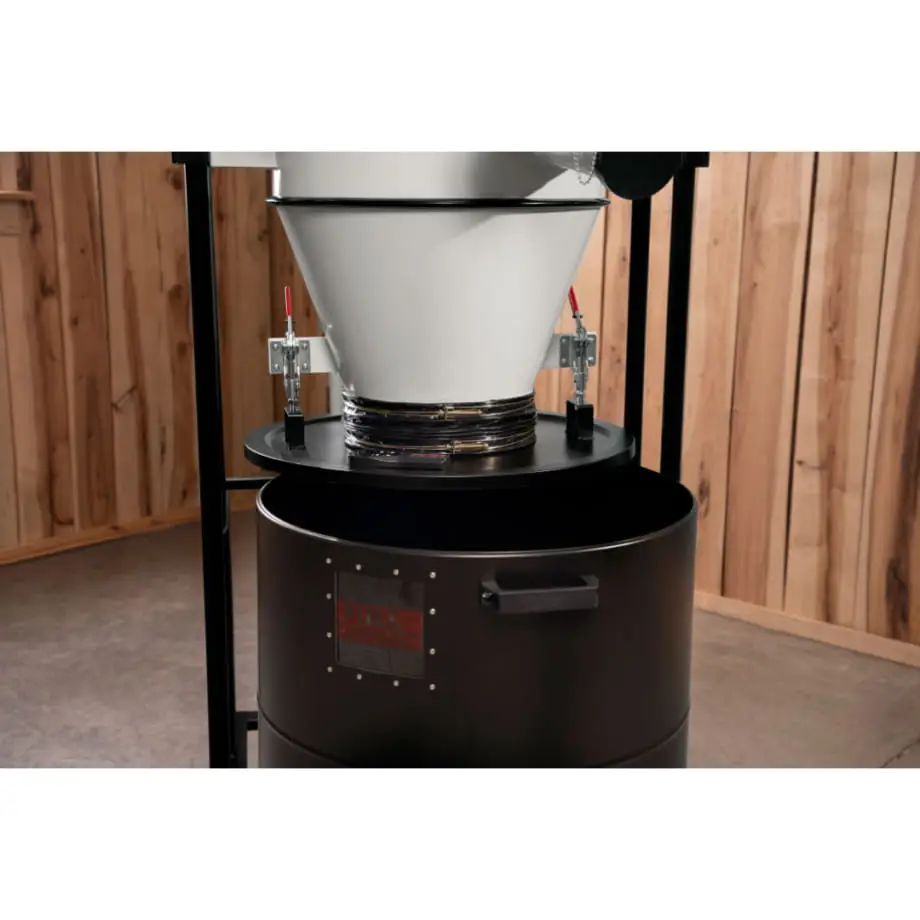

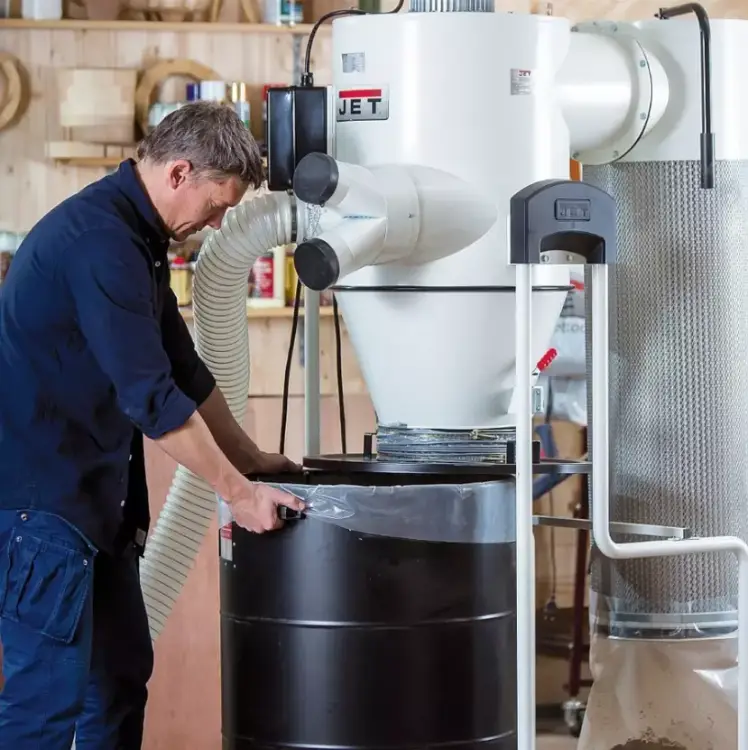

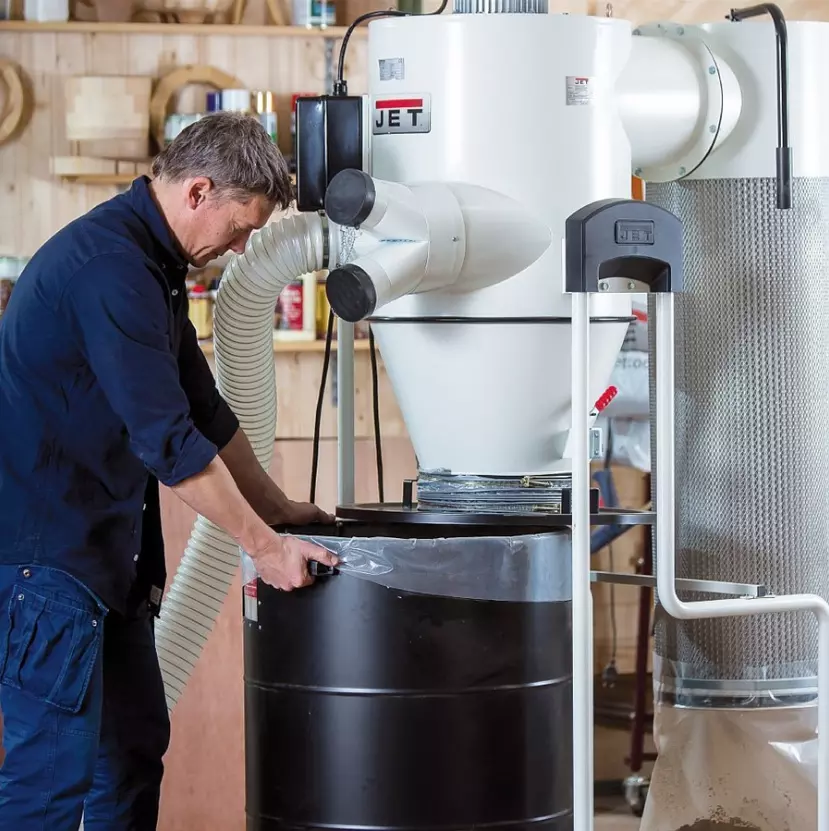

Szybkie odłączanie zbiornika

Zbiornik jest mocowany do pokrywy za pomocą dwóch dźwigni szybkiego zwalniania.

Podczas opróżniania wystarczy:

1. Wyłączyć odciąg.
2. Odłączyć urządzenie od zasilania.
3. Opuścić dźwignie mocujące.
4. Wysunąć zbiornik spod pokrywy.
5. Wyjąć napełniony worek.
6. Założyć nowy worek na wewnętrzny stelaż.
7. Ponownie wsunąć zbiornik.
8. Unieść pokrywę i dokładnie ją uszczelnić.

Zbiornik ma własne kółka, dzięki czemu nie trzeba przenosić całej masy odpadów ręcznie.

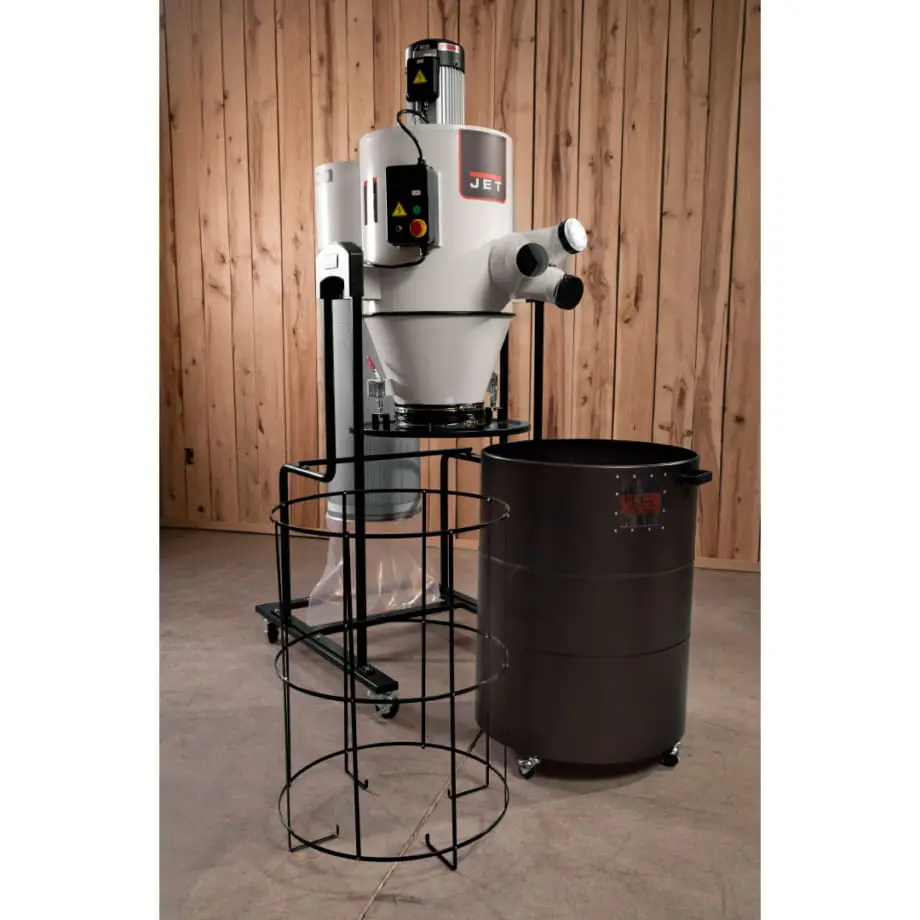

Wewnętrzny stelaż utrzymuje kształt worka w warunkach podciśnienia i zapobiega jego zasysaniu w górę zbiornika.

Pilot radiowy o zasięgu do 15 metrów

W standardowym zestawie znajduje się pilot radiowy zasilany dwiema bateriami AAA.

Zasięg wynosi do około:

15 metrów

Pilot umożliwia uruchomienie i zatrzymanie odciągu bez konieczności podchodzenia do urządzenia.

Rozwiązanie jest wygodne, gdy:

• odciąg stoi w rogu warsztatu,
• urządzenie znajduje się za maszyną,
• operator pracuje przy dużej pilarce formatowej,
• odciąg jest podłączony do instalacji centralnej,
• konieczne jest częste włączanie i wyłączanie pomiędzy operacjami.

Timer 2, 4, 6 lub 8 godzin

Za pomocą pilota można wybrać czas działania:

• 2 godziny,
• 4 godziny,
• 6 godzin,
• 8 godzin.

Po upływie wybranego czasu odciąg wyłączy się automatycznie.

Dostępny jest także tryb pracy ciągłej bez ustawionego czasu wyłączenia.

Timer może być przydatny podczas dłuższych operacji, gdy operator chce ograniczyć ryzyko pozostawienia pracującego urządzenia po zakończeniu zmiany.

Pilot służy do sterowania odciągiem, ale nie zastępuje głównego wyłącznika ani procedury odłączania zasilania przed konserwacją.

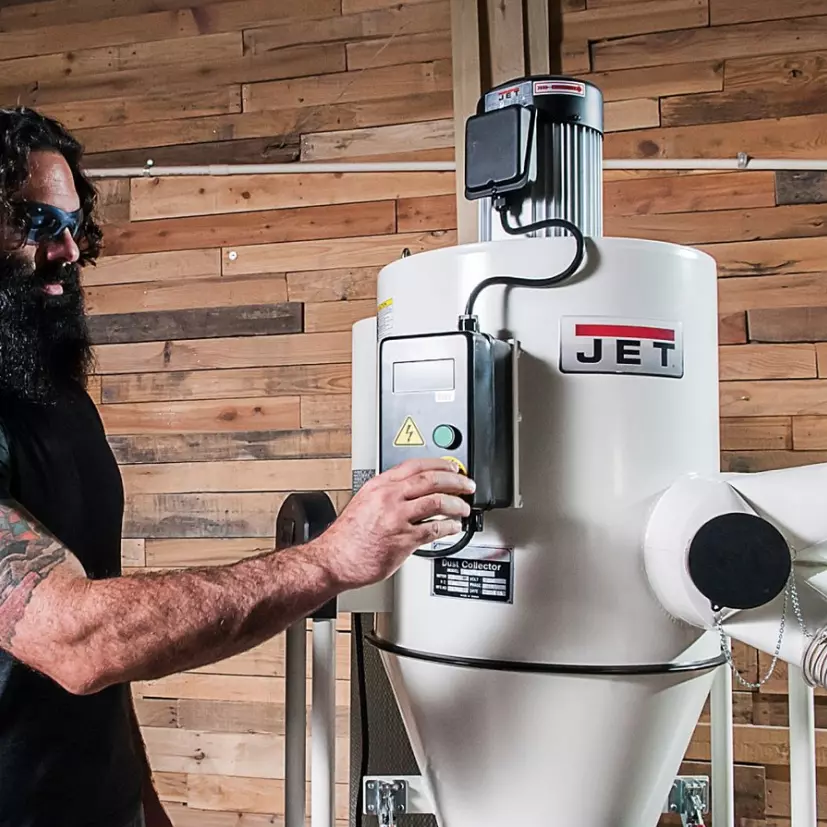

Silnik indukcyjny 2,2 kW

JET JCDC-30-T jest napędzany trójfazowym silnikiem indukcyjnym o mocy:

2,2 kW / 3 HP

Parametry elektryczne:

• zasilanie 400 V,
• częstotliwość 50 Hz,
• trzy fazy,
• prąd znamionowy około 5 A,
• prędkość silnika około 2800 obr./min,
• zalecane zabezpieczenie 16 A,
• stycznik magnetyczny,
• zabezpieczenie przeciążeniowe.

W niektórych bieżących materiałach handlowych podawana jest moc elektryczna 2,7 kW. Moc znamionowa silnika potwierdzona w karcie technicznej i dokumentacji modelu wynosi 2,2 kW.

Odciąg powinien korzystać z prawidłowo uziemionego, najlepiej wydzielonego obwodu. Podczas pracy odciągu zwykle uruchomiona jest również maszyna stolarska, dlatego należy uwzględnić łączne obciążenie instalacji.

Podłączenie i sprawdzenie kierunku obrotów wirnika powinien wykonać wykwalifikowany elektryk.

Stalowy wirnik Ø380 mm

Urządzenie jest wyposażone w stalowy wirnik promieniowy o średnicy:

380 mm

Duży wirnik odpowiada za wytworzenie wysokiego przepływu powietrza potrzebnego do transportowania wiórów w instalacji.

Przed odciągiem nie należy pozostawiać luźnych elementów, śrub ani kawałków metalu. Kontakt twardego przedmiotu z wirnikiem może spowodować uszkodzenie, iskrzenie lub niebezpieczne drgania.

W przypadku pojawienia się nietypowego hałasu albo wibracji urządzenie należy natychmiast wyłączyć i sprawdzić.

Mobilna konstrukcja

Podstawa odciągu jest wyposażona w cztery kółka. Oddzielny stalowy zbiornik również ma własny zestaw czterech kółek.

Rozwiązanie umożliwia:

• przestawianie urządzenia w obrębie warsztatu,
• wysuwanie zbiornika bez podnoszenia,
• łatwiejsze opróżnianie,
• zmianę konfiguracji stanowiska,
• dostęp do filtra podczas konserwacji.

Pomimo mobilnej konstrukcji odciąg waży około 110 kg i ma ponad 2,2 m wysokości. Należy przemieszczać go wyłącznie po równej, twardej posadzce i unikać gwałtownego przechylania.

Poziom hałasu 76 dB

Deklarowany poziom emisji dźwięku w odległości około 3 metrów wynosi:

76 dB

Rzeczywisty poziom odczuwany w warsztacie zależy od:

• akustyki pomieszczenia,
• średnicy i rodzaju instalacji,
• liczby otwartych przyłączy,
• stanu wirnika,
• czystości filtra,
• odległości operatora.

Przy dłuższej pracy w pobliżu urządzenia należy stosować ochronniki słuchu.

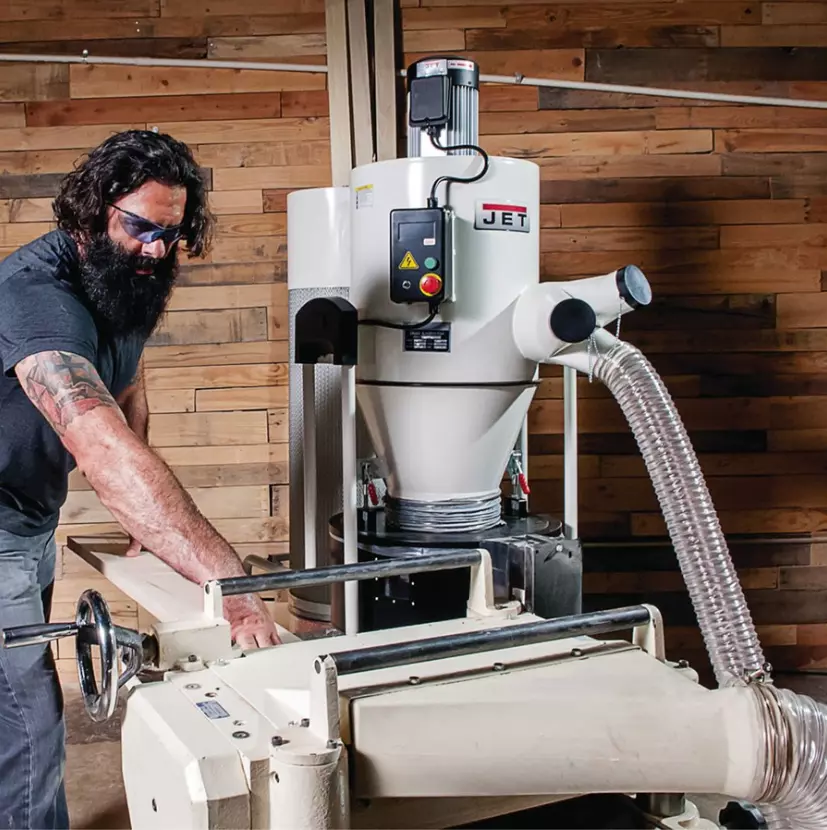

Zastosowanie JET JCDC-30-T

Odciąg sprawdzi się przy maszynach generujących dużą ilość odpadów, zwłaszcza:

• wyrówniarko-grubościówkach,
• grubościówkach,
• pilarkach formatowych,
• pilarkach taśmowych,
• frezarkach dolnowrzecionowych,
• szlifierkach walcowych,
• większych szlifierkach taśmowych,
• tokarkach do drewna z osłoną odciągową.

Może zostać ustawiony bezpośrednio przy jednej maszynie albo włączony do odpowiednio zaprojektowanej instalacji centralnej.

Przy szczególnie wymagających maszynach warto zachować możliwie dużą średnicę przewodu na jak najdłuższym odcinku i redukować ją dopiero blisko króćca urządzenia.

Czego nie wolno odciągać?

JET JCDC-30-T jest przeznaczony do odpadów powstających podczas obróbki drewna.

Nie wolno odciągać:

• cieczy,
• mokrych odpadów,
• opiłków i pyłu metalowego,
• śrub, gwoździ i elementów stalowych,
• szkła,
• kamienia,
• tworzyw mogących powodować iskrzenie lub uszkodzenie wirnika,
• niedopałków,
• zapałek,
• gorącego popiołu,
• materiałów palących się lub dymiących,
• cieczy łatwopalnych,
• substancji wybuchowych.

Urządzenia nie należy używać na zewnątrz ani na mokrej powierzchni.

Wyposażenie standardowe

W zestawie znajdują się:

• odciąg cyklonowy JET JCDC-30-T,
• główny korpus z silnikiem i wirnikiem,
• komora cyklonowa,
• plisowany filtr poliestrowy,
• ręczny mechanizm czyszczenia filtra,
• stalowy zbiornik o pojemności około 250 litrów,
• stelaż utrzymujący worek w zbiorniku,
• worek do stalowego zbiornika,
• worek pod filtrem kasetowym,
• adapter wlotowy 3 × Ø100 mm,
• zaślepki nieużywanych króćców,
• wewnętrzny przewód łączący cyklon ze zbiornikiem,
• opaski zaciskowe,
• dwie dźwignie szybkiego zwalniania,
• cztery kółka podstawy,
• cztery kółka zbiornika,
• uchwyt do przemieszczania,
• pilot radiowy,
• dwie baterie AAA,
• narzędzia montażowe,
• elementy uszczelniające,
• instrukcja użytkowania.

Zewnętrzne przewody i rury łączące odciąg z maszynami należy dobrać oddzielnie do układu warsztatu.

Wyposażenie opcjonalne i materiały eksploatacyjne

Do urządzenia dostępne są między innymi:

• worki pod filtr kasetowy JET 717511 – opakowanie 5 sztuk,
• worki do zbiornika JCDC-30-T JET 717531 – opakowanie 5 sztuk,
• przewody elastyczne Ø100 mm,
• rury instalacji centralnej,
• zasuwy odciągowe,
• trójniki i rozgałęzienia,
• redukcje do króćców maszyn,
• obejmy i złącza,
• elementy uziemiające instalację.

Dlaczego warto wybrać JET JCDC-30-T?

• wydajność przepływu do 2540 m³/h,
• podciśnienie do około 1700 Pa,
• dwustopniowa separacja cyklonowa,
• oddzielenie wiórów przed filtrem,
• filtracja 99% dla cząstek 2 µm,
• filtr o powierzchni 4,2 m²,
• ręczny mechanizm szybkiego oczyszczania,
• stalowy zbiornik około 250 litrów,
• okienko kontroli poziomu napełnienia,
• szybkie odłączanie zbiornika,
• osobne kółka zbiornika,
• główny wlot Ø203 mm,
• adapter 3 × Ø100 mm,
• silnik indukcyjny 2,2 kW,
• zasilanie 400 V,
• stalowy wirnik Ø380 mm,
• pilot radiowy o zasięgu do 15 metrów,
• timer 2, 4, 6 lub 8 godzin,
• możliwość pracy ciągłej,
• zabezpieczenie przeciążeniowe,
• mobilna konstrukcja,
• wyposażenie potrzebne do montażu zbiornika i filtra.

Dane techniczne

Producent: JET

Model: JCDC-30-T / JCDC-3.0-T

Numer kompletnego zestawu: 717530KT

Numer jednostki głównej: 717530T

Kod dystrybutora: 121-JCDC-30T

Rodzaj urządzenia: odciąg cyklonowy do trocin, wiórów i pyłu drzewnego

Zasilanie: 400 V / 50 Hz

Liczba faz: 3

Moc znamionowa silnika: 2,2 kW / 3 HP

Prędkość silnika: około 2800 obr./min

Prąd znamionowy: około 5 A

Zalecane zabezpieczenie: 16 A

Wyłącznik: stycznik magnetyczny z zabezpieczeniem przeciążeniowym

Przepływ powietrza z zamontowanym filtrem: 2540 m³/h

Prędkość powietrza: około 21,7 m/s

Maksymalne podciśnienie: około 1700 Pa

Średnica głównego wlotu: 203 mm

Adapter wlotowy: 3 × 100 mm

Średnica wirnika: 380 mm

Materiał wirnika: stal

Typ wirnika: promieniowy

Typ filtra: plisowany filtr kasetowy z poliestru spunbond

Powierzchnia filtra: 4,2 m²

Średnica filtra: około 370 mm

Długość filtra: około 975 mm

Skuteczność filtracji: 99% dla cząstek o wielkości 2 µm

System czyszczenia filtra: ręczny mechanizm obrotowy

Pojemność zbiornika: 249,8 l

Materiał zbiornika: stal

Średnica zbiornika: około 620 mm

Wysokość zbiornika: około 810 mm

Wymiary worka do zbiornika: 980 × 1200 mm

Wymiary worka pod filtrem: około 500 × 600 mm

Pilot zdalnego sterowania: tak

Zasięg pilota: do około 15 m

Zasilanie pilota: 2 baterie AAA

Timer: 2, 4, 6 lub 8 godzin

Praca ciągła bez timera: tak

Poziom emisji dźwięku: około 76 dB w odległości 3 m

Wymiary urządzenia: około 1450 × 772 × 2235 mm

Masa netto: około 110 kg

EAN: 7612375521146

Wskazówki dotyczące instalacji

Przed uruchomieniem należy:

• ustawić urządzenie na równej i suchej posadzce,
• sprawdzić wszystkie połączenia cyklonu i zbiornika,
• prawidłowo założyć worki,
• zamontować wewnętrzny stelaż worka,
• sprawdzić szczelność pokrywy zbiornika,
• podłączyć filtr i worek pod filtrem,
• zamknąć wszystkie nieużywane króćce,
• podłączyć przewody o odpowiedniej średnicy,
• sprawdzić uziemienie urządzenia i instalacji,
• potwierdzić właściwy kierunek obrotów silnika.

Nieszczelność zbiornika lub połączeń może znacząco zmniejszyć skuteczność separacji. Pokrywa musi równomiernie przylegać do całego obwodu pojemnika.

Konserwacja

Przed czyszczeniem lub obsługą należy:

1. Wyłączyć urządzenie.
2. Odłączyć je od zasilania.
3. Poczekać na całkowite zatrzymanie wirnika.
4. Zabezpieczyć odciąg przed przypadkowym uruchomieniem.

Regularnie należy:

• obracać korbę czyszczenia filtra,
• opróżniać worek pod filtrem,
• kontrolować poziom w zbiorniku,
• wymieniać lub opróżniać worek przed przepełnieniem,
• sprawdzać szczelność pokrywy,
• kontrolować opaski i przewody,
• zamykać nieużywane przyłącza,
• usuwać niedrożności instalacji,
• oczyszczać wentylator silnika sprężonym powietrzem o niskim ciśnieniu,
• sprawdzać przewód i wtyczkę,
• kontrolować nietypowe drgania i hałas.

Odciąg nie wymaga rutynowego smarowania. Naprawy elektryczne i obsługę silnika powinien wykonywać autoryzowany serwis lub wykwalifikowany elektryk.

FAQ – najczęściej zadawane pytania

Czy JET JCDC-30-T jest prawdziwym odciągiem cyklonowym?

Tak. Ciężkie wióry są oddzielane w komorze cyklonu i trafiają do stalowego zbiornika przed przejściem powietrza przez filtr dokładny.

Jaka jest wydajność urządzenia?

Maksymalny przepływ z zamontowanym filtrem wynosi 2540 m³/h.

Jakie podciśnienie wytwarza odciąg?

Maksymalnie około 1700 Pa.

Jaką moc ma silnik?

Moc znamionowa silnika wynosi 2,2 kW, czyli 3 HP.

Czy urządzenie wymaga zasilania 400 V?

Tak. Jest to wersja trójfazowa.

Jaka jest pojemność zbiornika?

Około 250 litrów.

Jak dokładny jest filtr?

Zatrzymuje 99% cząstek o wielkości 2 mikronów.

Czy filtr jest klasy HEPA?

Nie. Filtracja 2 µm nie jest równoznaczna z filtrem HEPA.

Czy filtr można czyścić bez demontażu?

Tak. Korba uruchamia wewnętrzny mechanizm strącający pył z plis filtra.

Czy pilot znajduje się w zestawie?

Tak. Pilot radiowy wraz z bateriami należy do wyposażenia standardowego.

Jaki jest zasięg pilota?

Do około 15 metrów.

Czy odciąg ma timer?

Tak. Można ustawić automatyczne wyłączenie po 2, 4, 6 lub 8 godzinach albo wybrać pracę ciągłą.

Jakie przyłącza ma urządzenie?

Główny wlot ma średnicę 203 mm. W zestawie znajduje się adapter na trzy króćce Ø100 mm.

Czy można pozostawić nieużywany króciec otwarty?

Nie. Otwarte, nieużywane przyłącze obniża wydajność na aktywnej maszynie.

Czy można podłączyć trzy maszyny?

Adapter pozwala podłączyć trzy linie Ø100 mm. Wydajność zależy jednak od projektu instalacji i liczby jednocześnie otwartych zasuw.

Czy można odciągać pył metalowy?

Nie. Urządzenie jest przeznaczone wyłącznie do odpadów z obróbki drewna.

Czy można zbierać mokre odpady lub płyny?

Nie. Odciąg należy stosować wyłącznie do suchych trocin, wiórów i pyłu drzewnego.

Czy urządzenie jest mobilne?

Tak. Podstawa i osobny zbiornik mają własne kółka.

Czy przewody do maszyn znajdują się w zestawie?

Nie. Zewnętrzne przewody, rury, zasuwy i redukcje należy dobrać do instalacji warsztatu.

Ile waży odciąg?

Około 110 kg.
