LAGUNA MFlux 5 – mobilny filtr powietrza do stolarni i warsztatu

LAGUNA MFlux 5 został zaprojektowany do filtrowania drobnych cząstek pyłu zawieszonych w powietrzu. Jest rozwiązaniem uzupełniającym klasyczny system odciągu trocin i pyłu podłączony bezpośrednio do maszyn.

Podczas cięcia, frezowania czy szczególnie szlifowania część najdrobniejszego pyłu może przedostać się poza osłony i króćce odciągowe maszyny. Cząstki te pozostają następnie przez pewien czas w powietrzu warsztatu.

Właśnie w takim zastosowaniu pracuje MFlux 5 – zasysa powietrze z pomieszczenia, przepuszcza je przez dwa filtry HEPA i zwraca oczyszczone powietrze z powrotem do warsztatu. System został przeznaczony do profesjonalnego zastosowania i osiąga maksymalny przepływ 530 m³/h.

Dwa filtry HEPA – skuteczność 99,99% dla cząstek powyżej 0,3 µm

Najważniejszym elementem MFlux 5 jest układ wykorzystujący dwa filtry HEPA.

Filtry zatrzymują 99,99% cząstek większych niż 0,3 mikrona, dzięki czemu urządzenie jest przeznaczone przede wszystkim do wychwytywania bardzo drobnego pyłu, który może pozostawać zawieszony w powietrzu nawet po zakończeniu pracy maszyny.

Łączna powierzchnia filtracyjna wynosi 5,29 m², a każdy filtr ma wymiary 330 × 330 × 100 mm. Duża powierzchnia materiału filtracyjnego umożliwia oczyszczanie znacznej ilości powietrza przy zachowaniu wysokiej dokładności filtracji.

Filtr powietrza nie zastępuje odciągu trocin

MFlux 5 pełni inną funkcję niż urządzenia odciągowe takie jak LAGUNA BFlux, CFlux czy PFlux.

Odciąg trocin podłącza się bezpośrednio do maszyny i jego zadaniem jest przejęcie trocin, wiórów i pyłu możliwie blisko miejsca ich powstawania.

MFlux 5 odpowiada natomiast za filtrację drobnego pyłu, który mimo działania odciągu znalazł się już w powietrzu pomieszczenia.

Dlatego najlepszy efekt w stolarni daje połączenie:

odciąg przy maszynie + filtracja powietrza w warsztacie.

MFlux 5 nie jest przeznaczony do bezpośredniego zasysania trocin i wiórów z maszyn do obróbki drewna.

Wydajność 530 m³/h – ciągła wymiana i filtracja powietrza

Maksymalny przepływ powietrza wynosi 530 m³/h, czyli około 313 CFM. Za przepływ odpowiada wentylator o średnicy 230 mm, napędzany silnikiem 750 W.

W praktyce urządzenie może pracować przez dłuższy czas podczas wykonywania operacji generujących drobny pył oraz po ich zakończeniu.

Jest to szczególnie przydatne podczas:

• szlifowania drewna,
• cięcia płyt drewnopochodnych,
• pracy z MDF,
• frezowania,
• obróbki CNC,
• wykonywania innych operacji powodujących powstawanie drobnego pyłu zawieszonego.

MFlux 5 nie zastępuje odpowiedniego odciągu źródłowego, ale pomaga wychwycić część drobnych cząstek, które mimo jego działania rozprzestrzeniły się w pomieszczeniu.

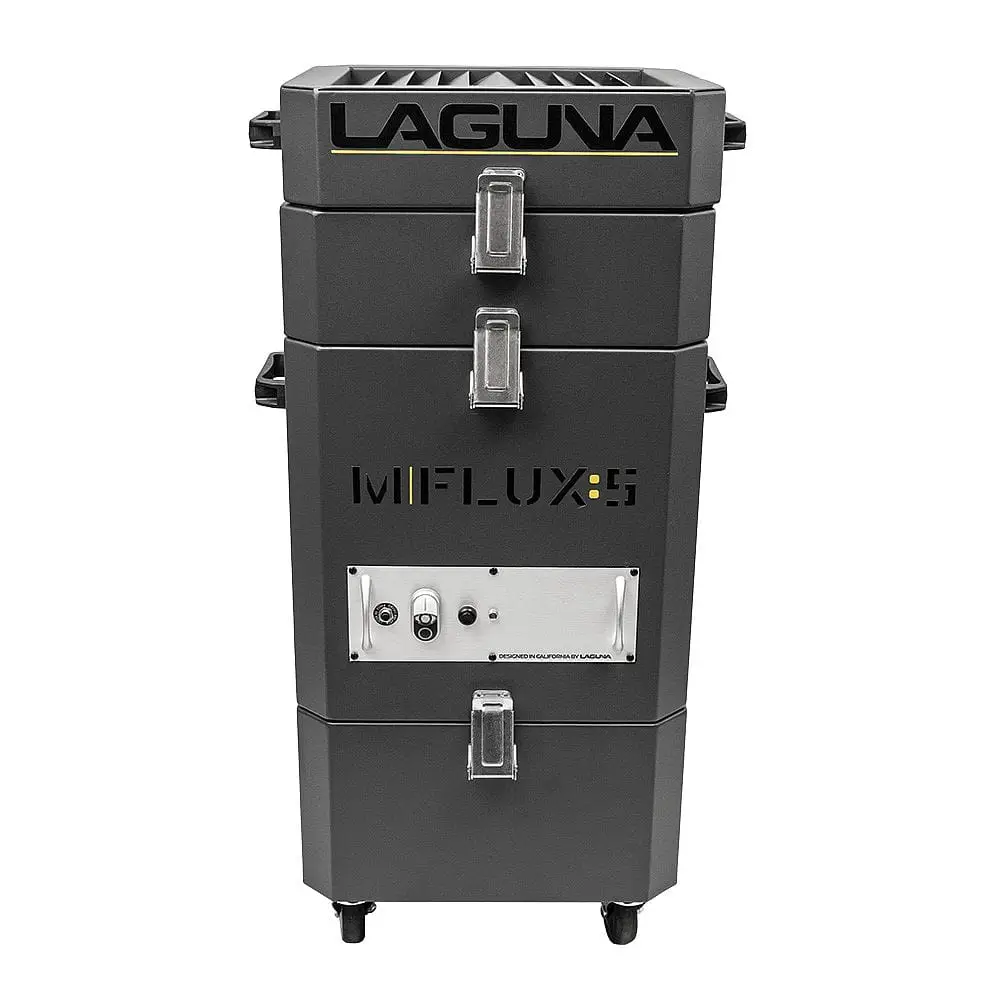

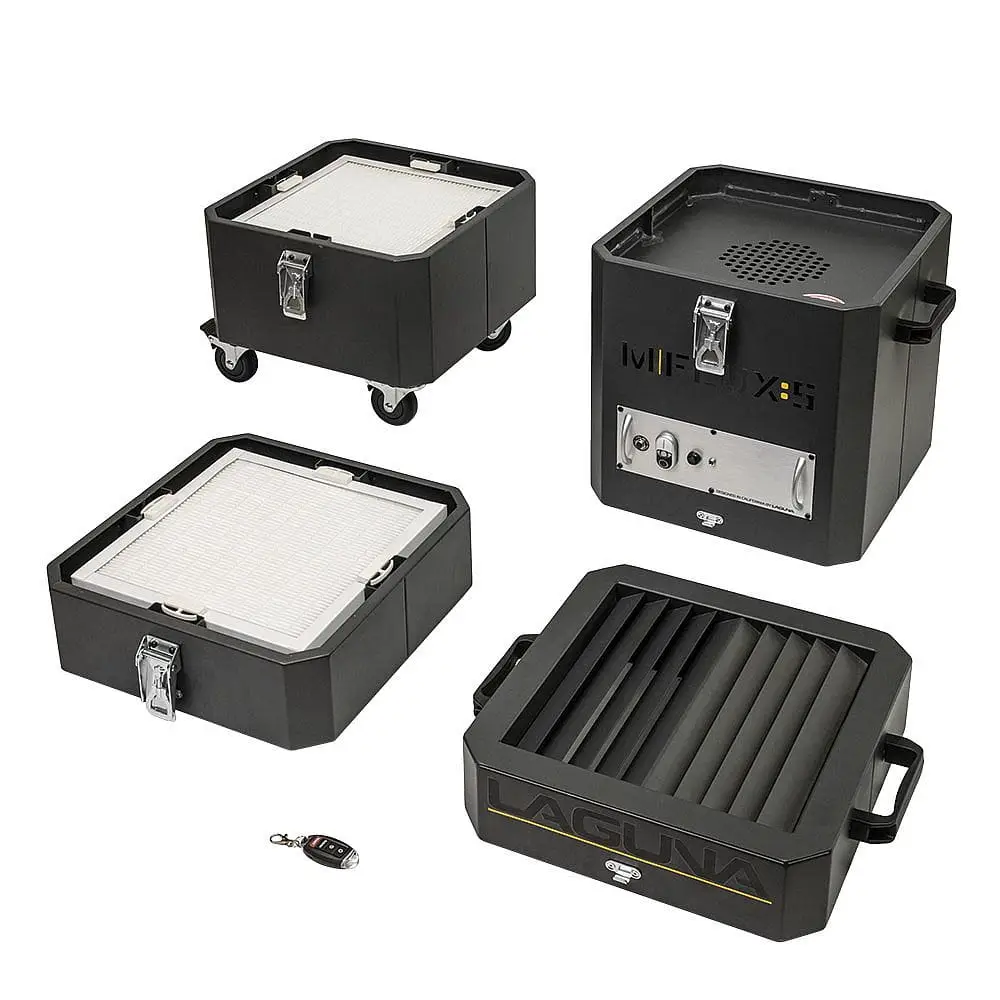

Modułowa konstrukcja – dwa filtry HEPA i centralna jednostka wentylacyjna

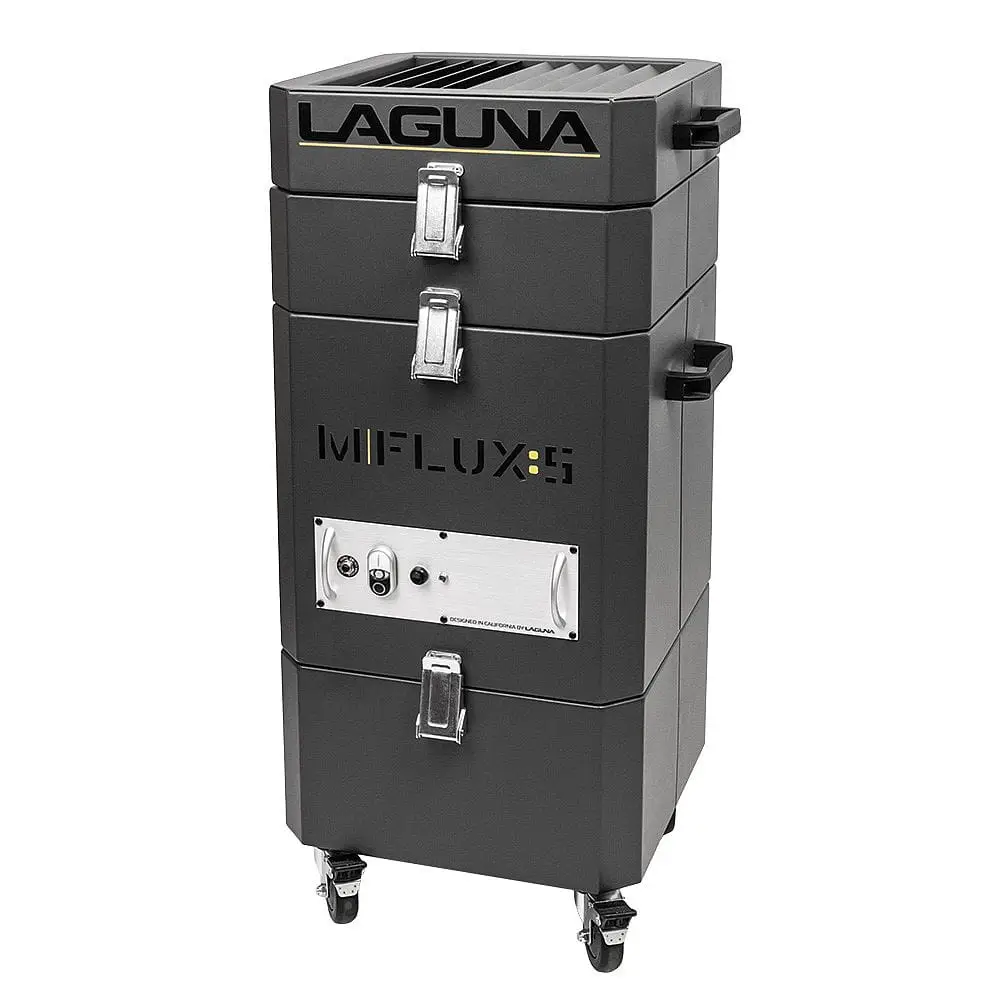

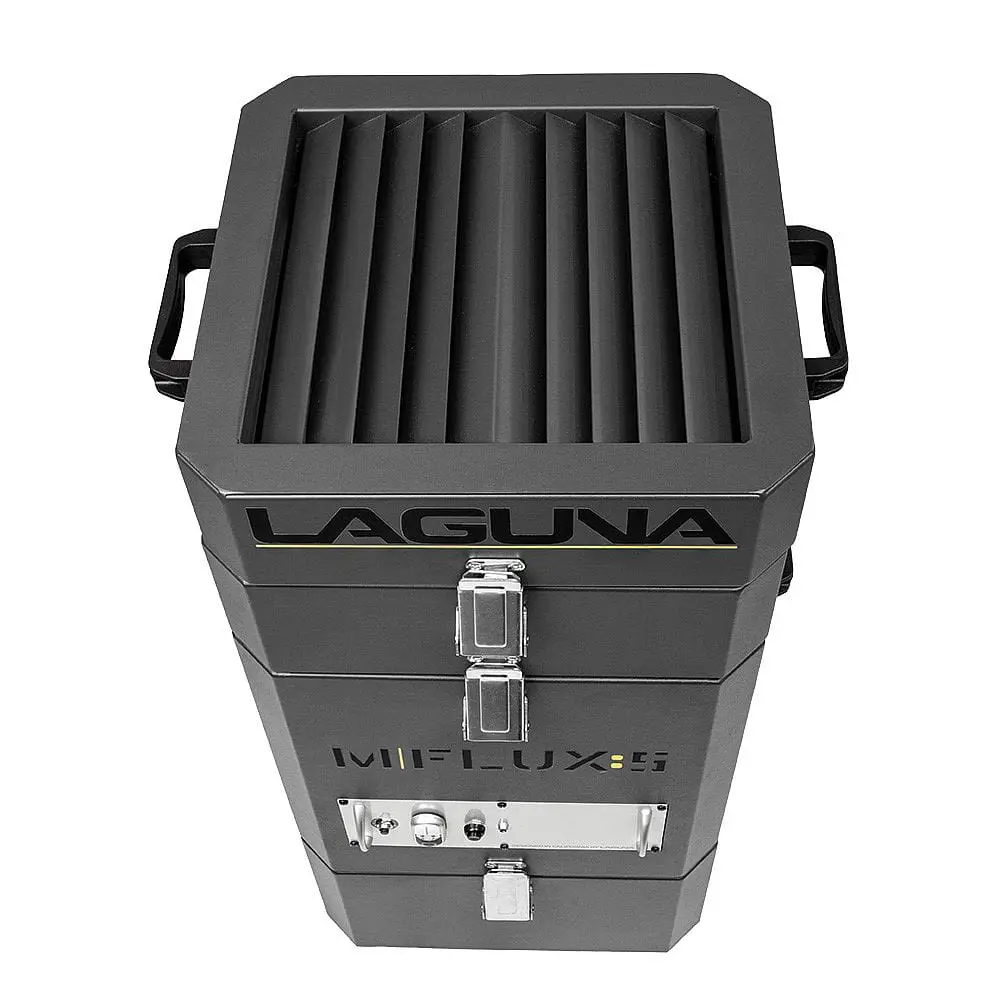

MFlux 5 ma charakterystyczną, pionową konstrukcję modułową złożoną z czterech sekcji.

W jej skład wchodzą:

• moduł przepływu powietrza,
• centralna jednostka sterująca z silnikiem i wentylatorem,
• dwa moduły filtracyjne HEPA.

Filtry umieszczono po obu stronach centralnej jednostki. Taki układ pozwala połączyć dużą powierzchnię filtracyjną z kompaktowymi wymiarami całego urządzenia.

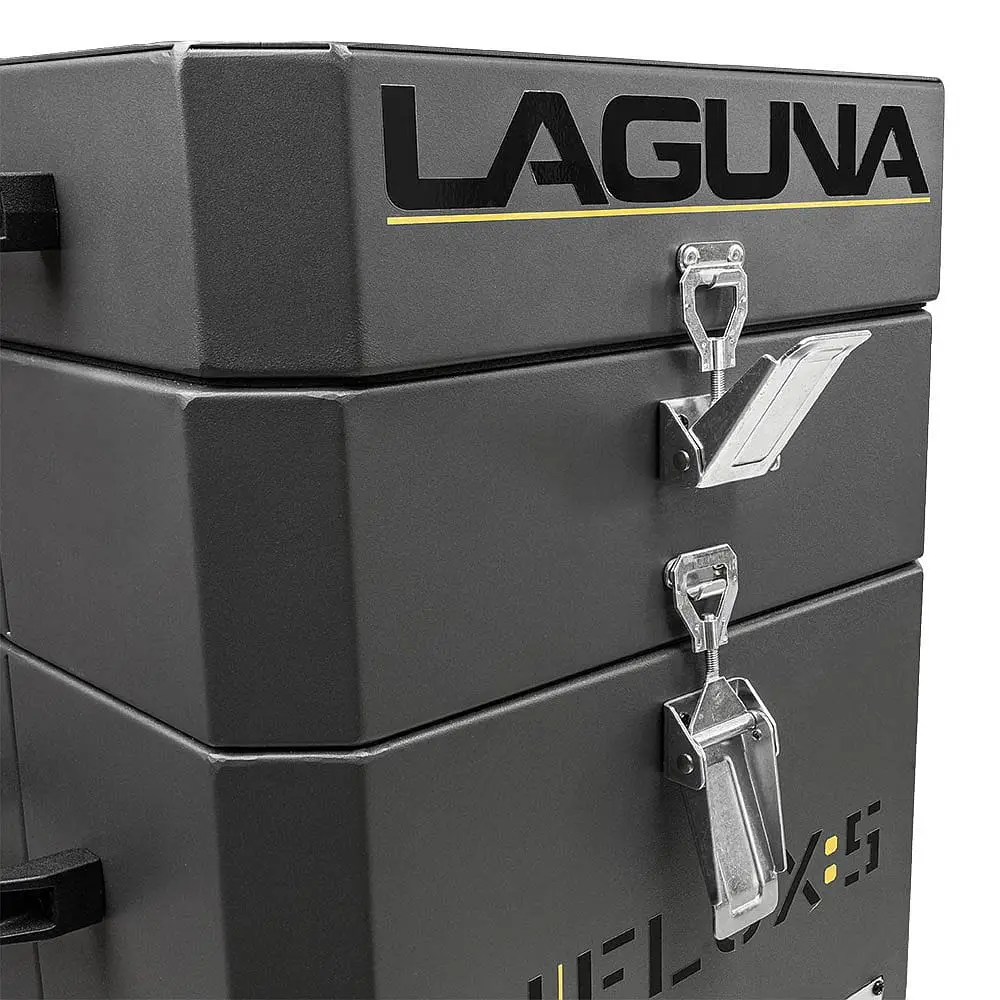

Poszczególne moduły są łączone zatrzaskami, co ułatwia dostęp do filtrów podczas czynności konserwacyjnych i wymiany wkładów.

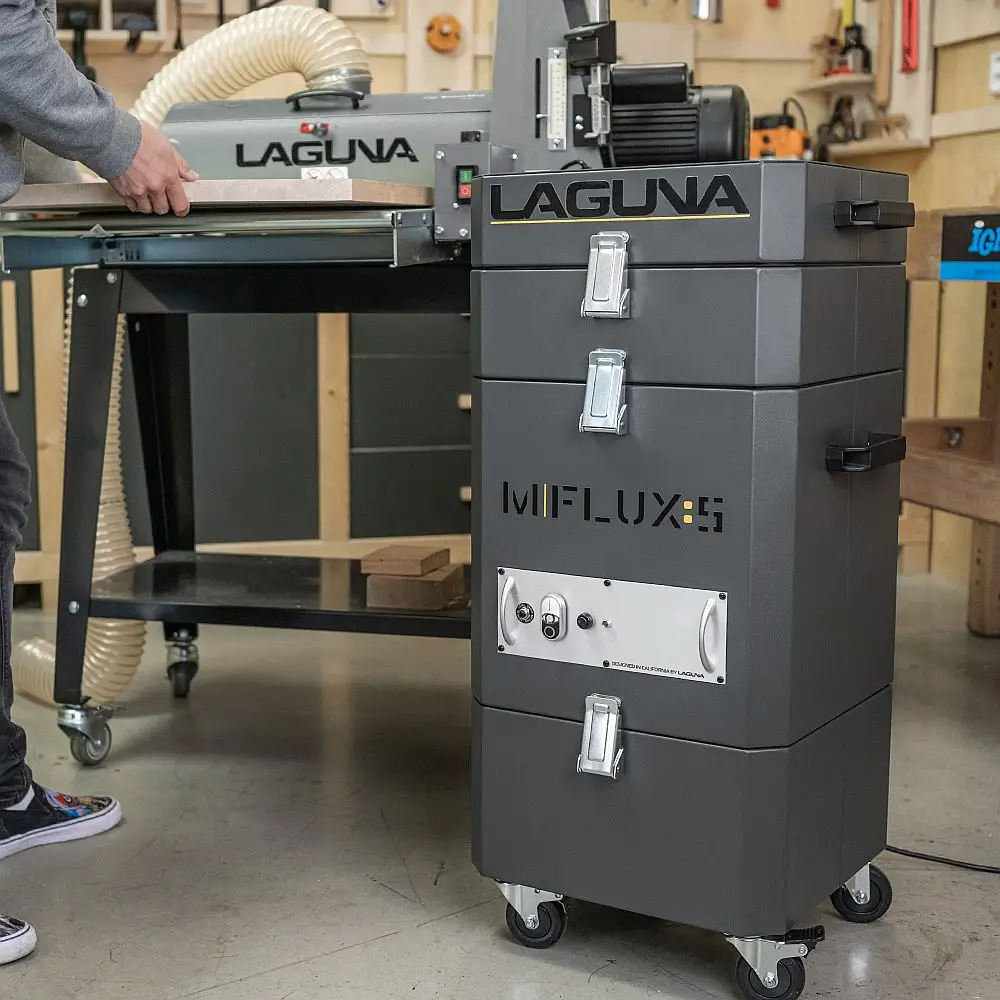

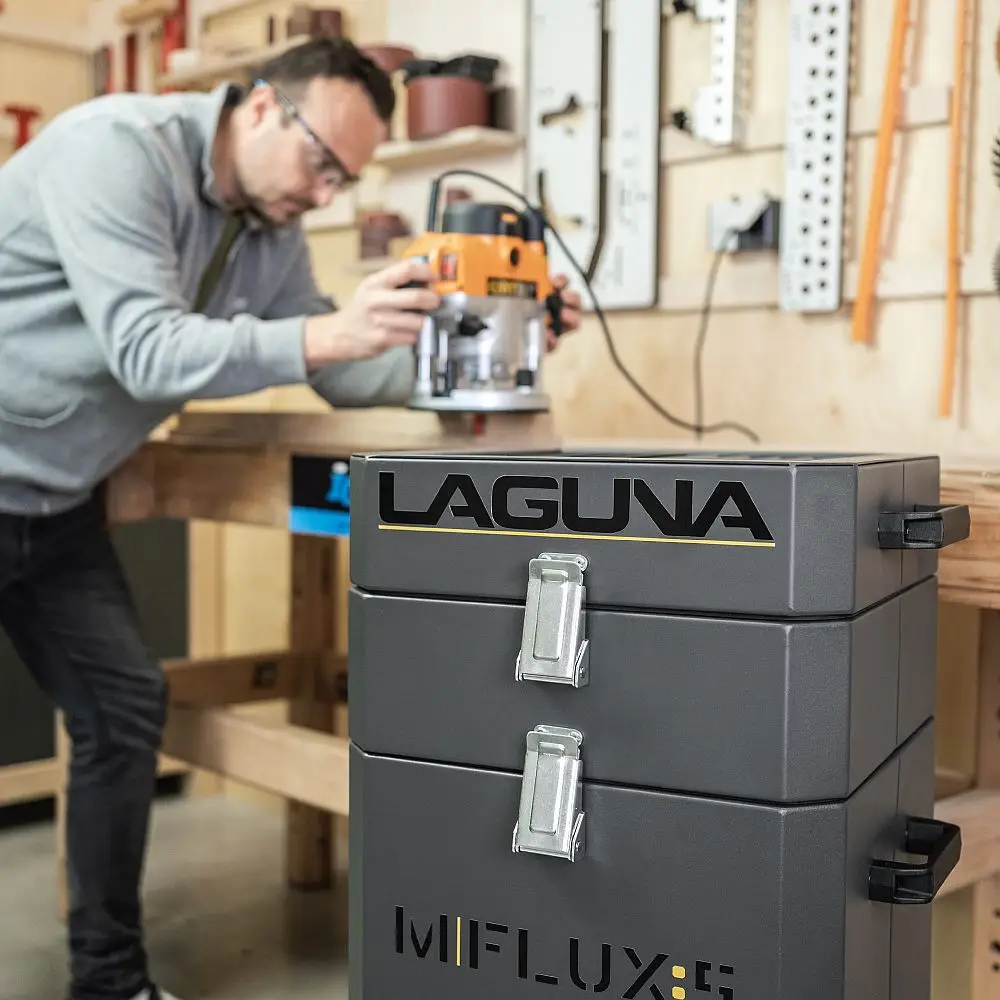

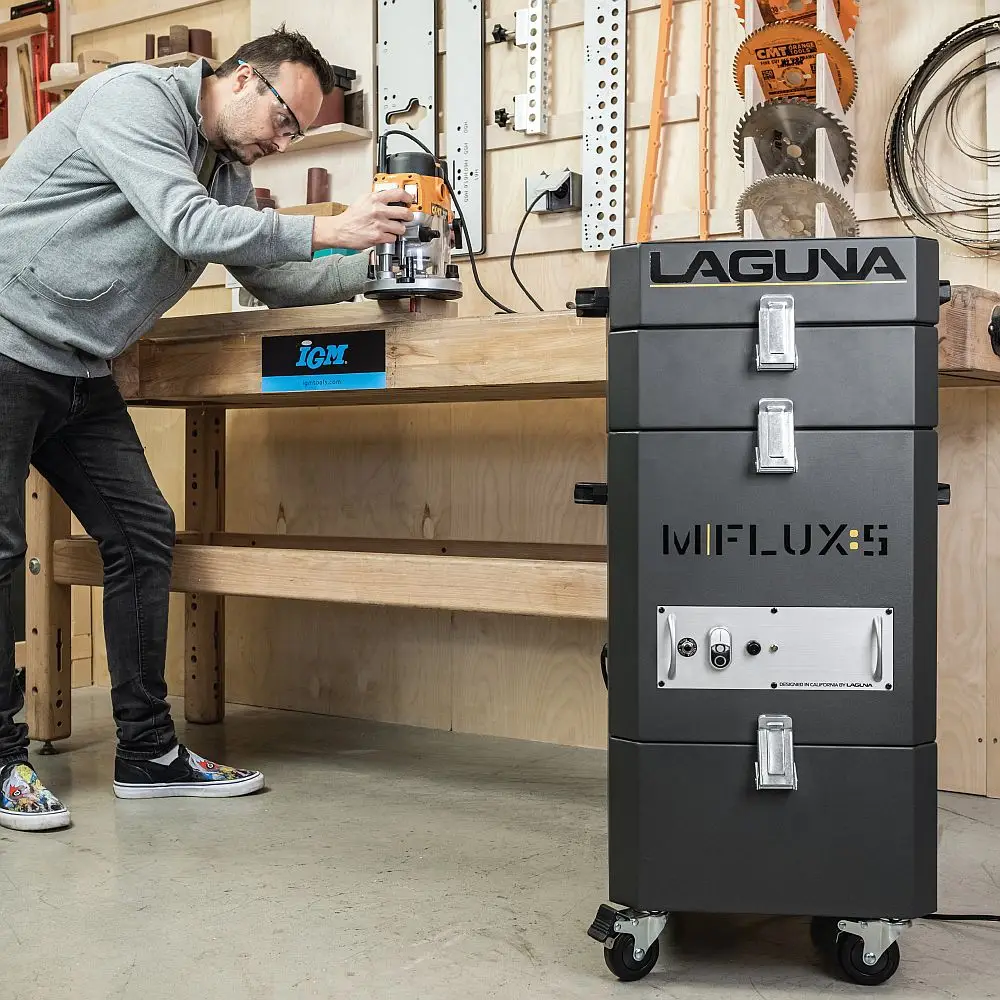

Mobilna konstrukcja – filtr ustawiasz tam, gdzie powstaje najwięcej pyłu

Jedną z najważniejszych różnic pomiędzy MFlux 5 a klasycznymi filtrami podwieszanymi pod sufitem jest jego mobilność.

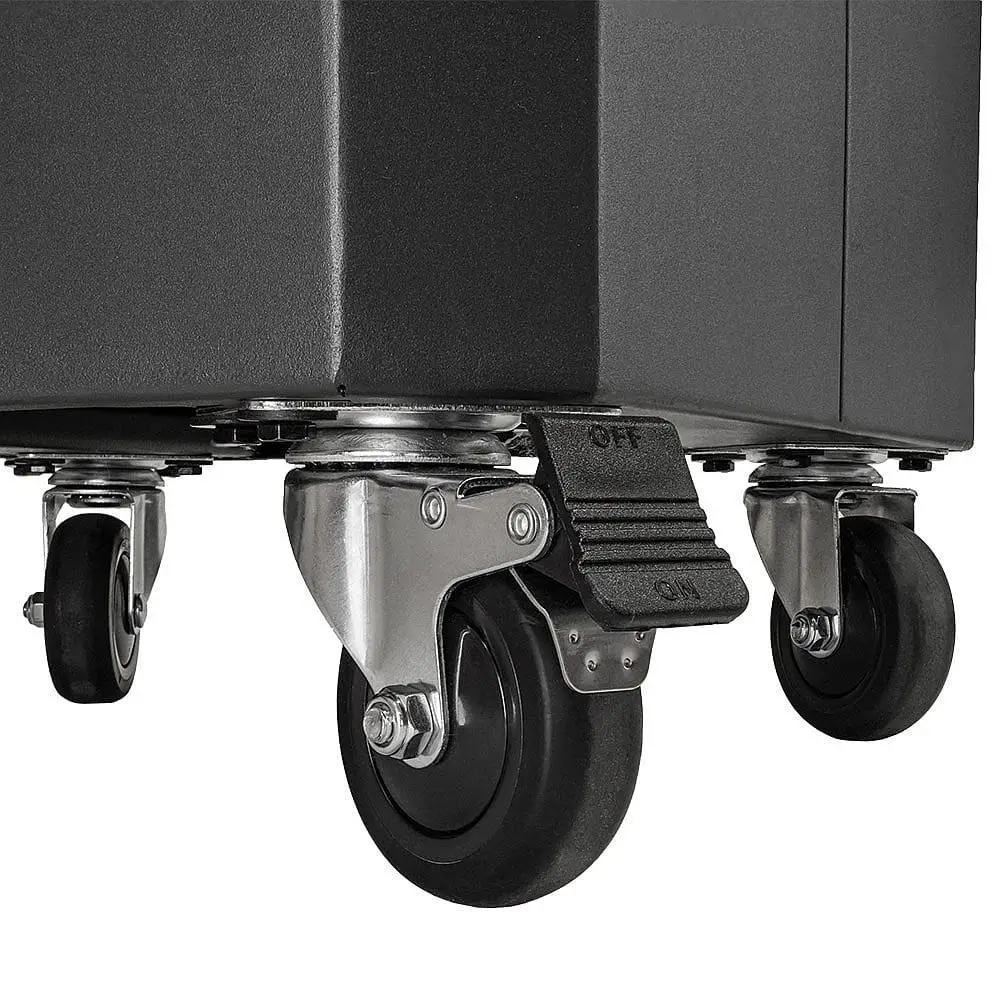

Urządzenie waży 45,1 kg i wyposażone jest w koła oraz boczne uchwyty. Dzięki temu można przemieścić je w pobliże aktualnie używanego stanowiska, a następnie ustawić w innej części warsztatu.

Można więc przykładowo ustawić filtr:

• przy stanowisku szlifowania,
• w pobliżu obrabiarki CNC,
• w części warsztatu, w której wykonywane jest intensywne cięcie,
• w miejscu, w którym najłatwiej uzyskać prawidłową cyrkulację powietrza.

Przed uruchomieniem należy zablokować koła, aby urządzenie pozostawało stabilne podczas pracy.

Tylko 58–61 dB – filtracja bez nadmiernego hałasu

Poziom hałasu MFlux 5 wynosi 58–61 dB.

Centralną jednostkę z silnikiem i wentylatorem umieszczono pomiędzy modułami filtracyjnymi, które pomagają ograniczać emisję dźwięku. Dzięki temu urządzenie może pracować przez dłuższy czas bez generowania poziomu hałasu charakterystycznego dla dużych odciągów trocin.

Ma to znaczenie szczególnie wtedy, gdy filtr pozostaje uruchomiony również po zakończeniu najbardziej pylących operacji.

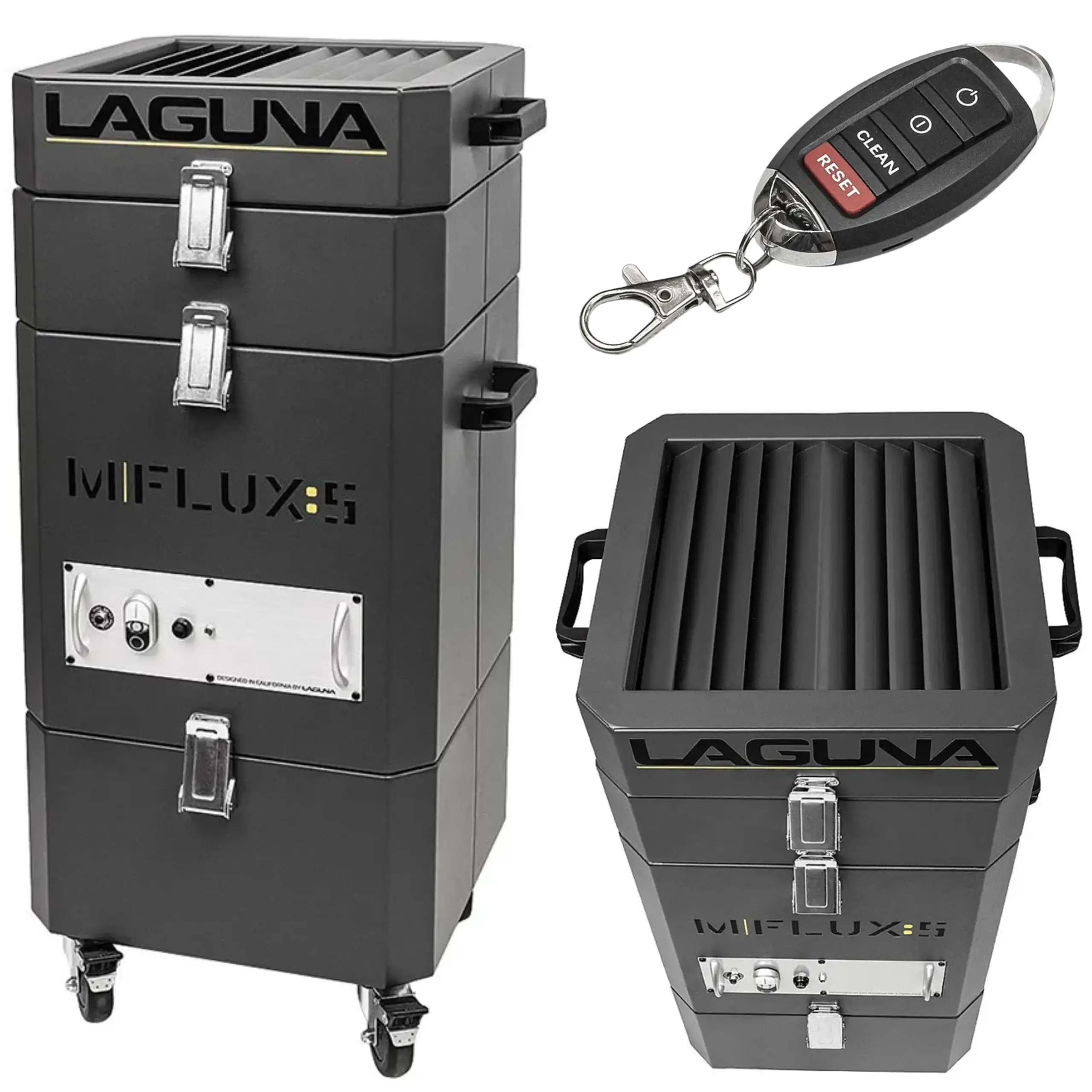

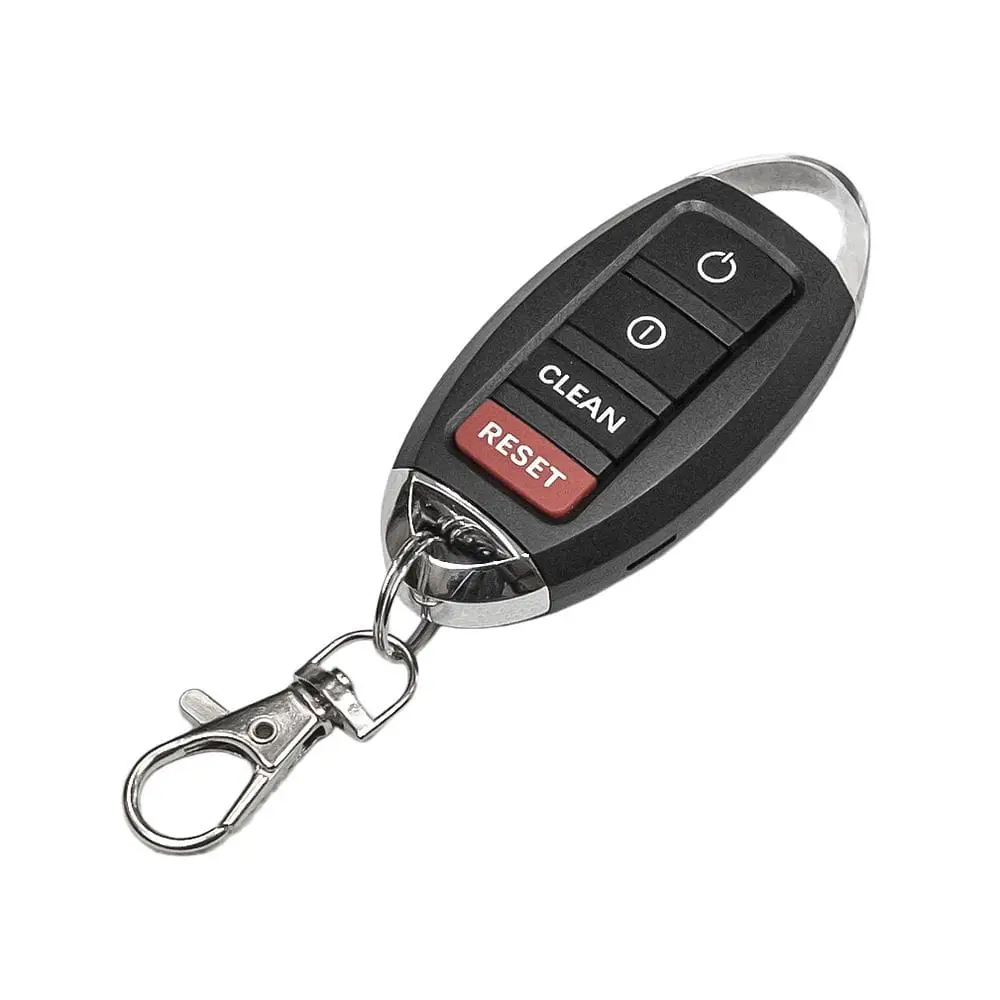

Pilot zdalnego sterowania

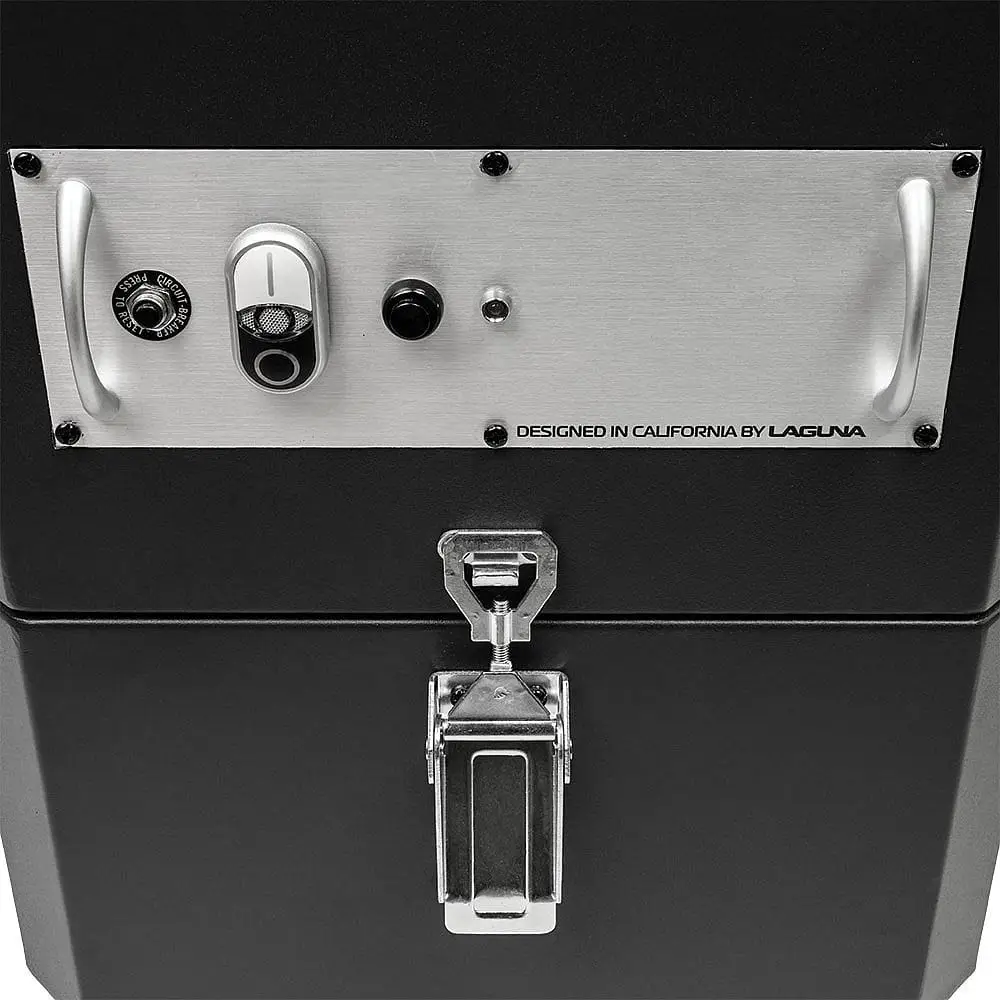

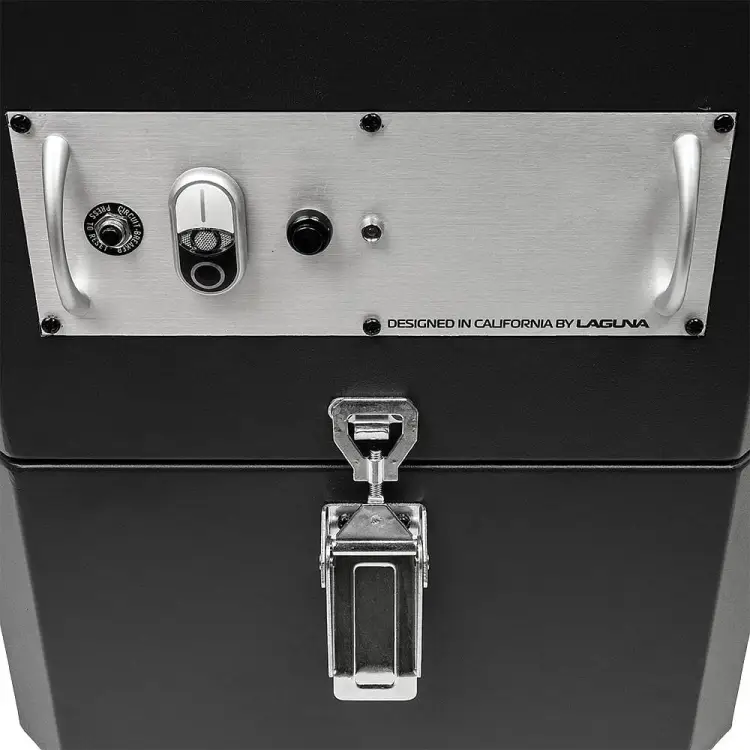

MFlux 5 jest wyposażony w pilot wysokiej częstotliwości, którym można uruchamiać i wyłączać urządzenie bez podchodzenia do panelu sterowania.

Jest to wygodne szczególnie w większym warsztacie, gdy filtr znajduje się w pewnej odległości od stanowiska pracy.

Z jednym urządzeniem można sparować nawet do pięciu pilotów, dzięki czemu MFlux 5 może być obsługiwany z kilku miejsc.

Wskaźnik wymiany filtrów HEPA

Skuteczność filtracji zależy od stanu wkładów HEPA, dlatego MFlux 5 posiada LED-owy wskaźnik wymiany filtrów.

System monitoruje czas eksploatacji i sygnalizuje konieczność wymiany po około 4000 godzin pracy. Po zamontowaniu nowych filtrów licznik można zresetować z poziomu panelu sterowania.

Eliminuje to konieczność samodzielnego zapisywania czasu użytkowania urządzenia i ułatwia utrzymanie systemu w prawidłowym stanie technicznym.

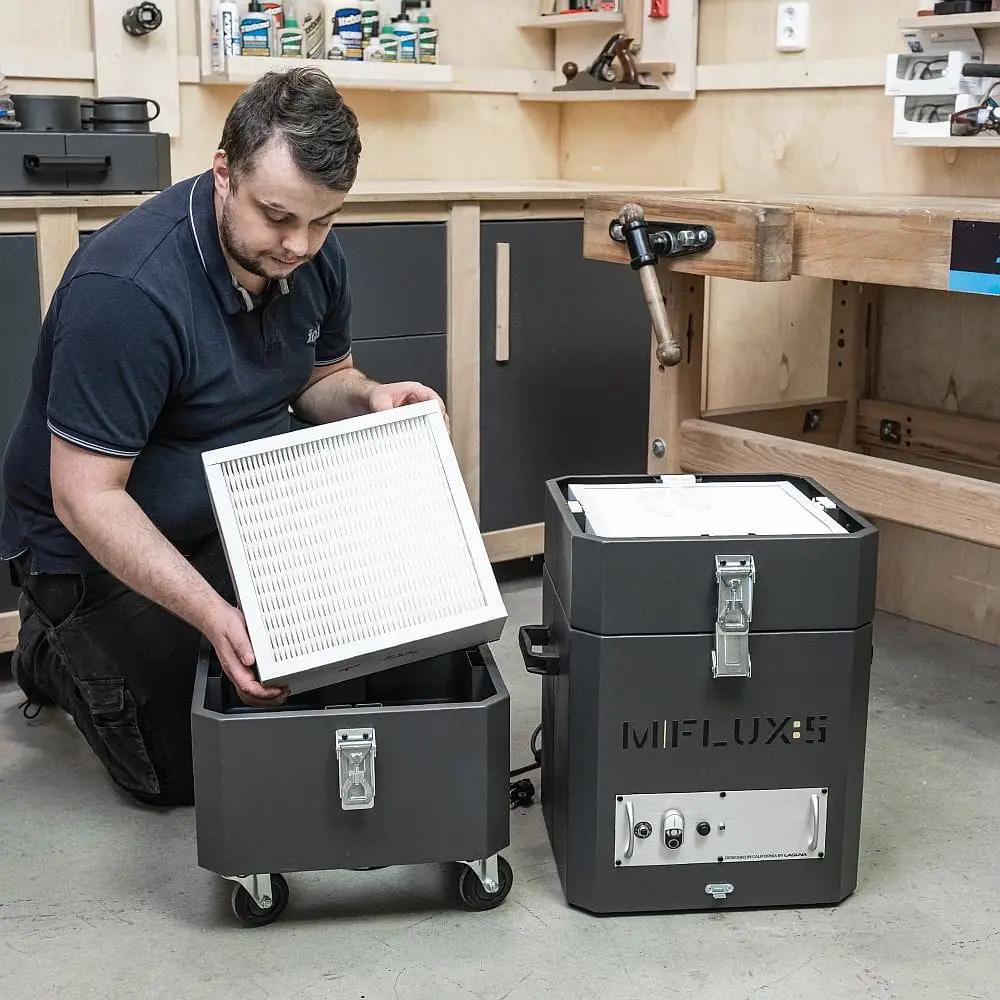

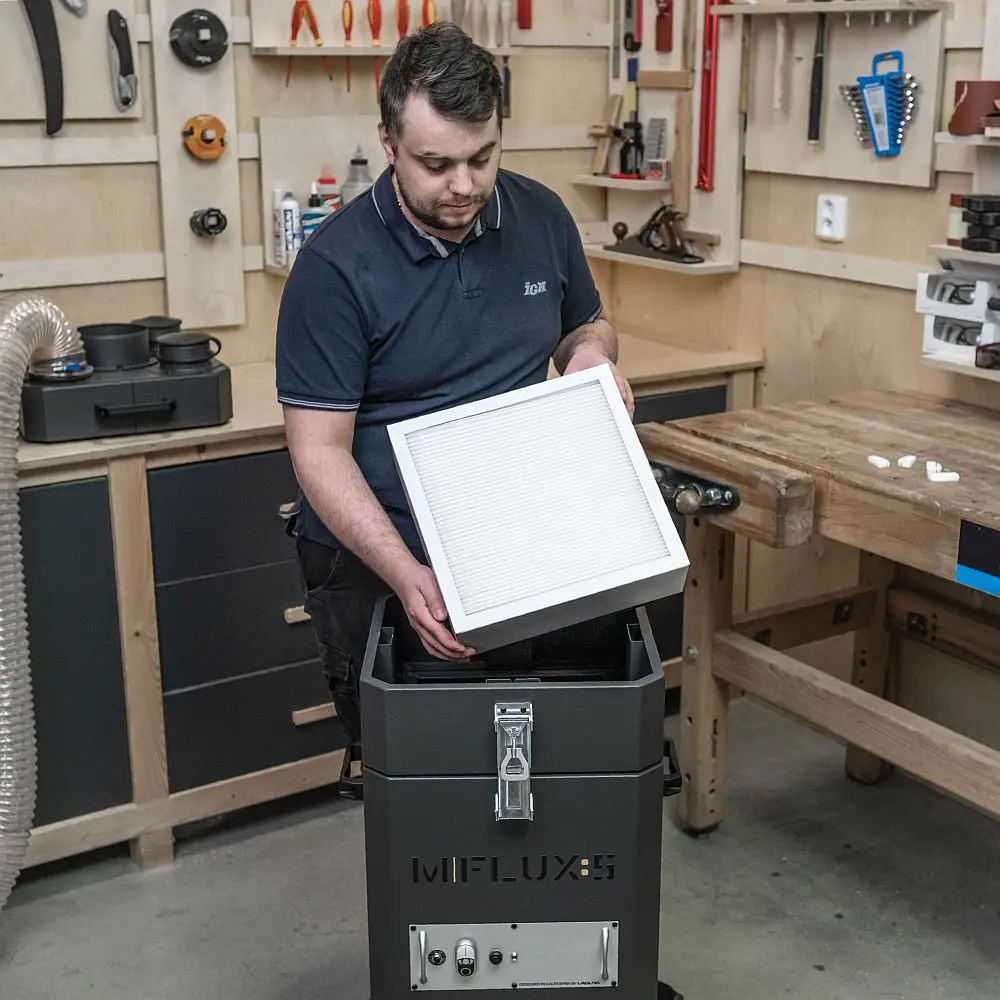

Łatwa wymiana filtrów HEPA

Dzięki modułowej konstrukcji wymiana wkładów nie wymaga rozbierania całej maszyny.

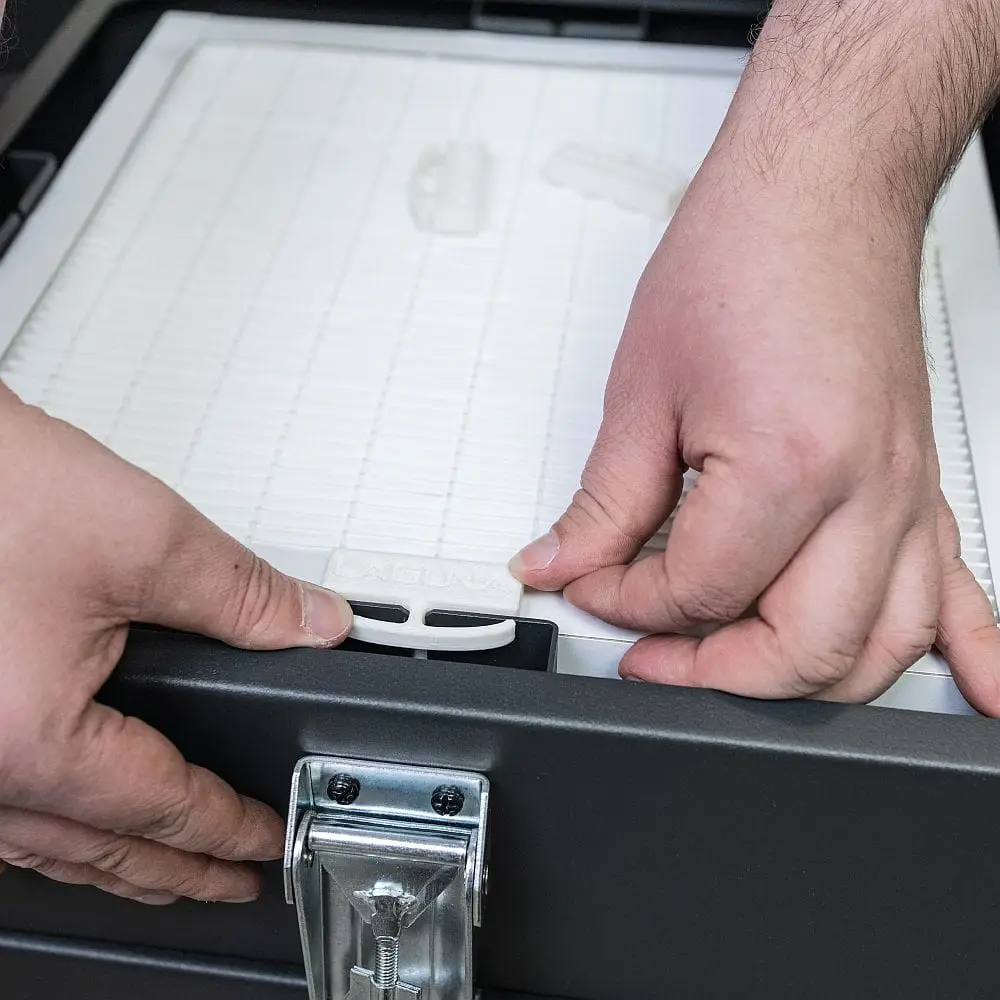

Po otwarciu zatrzasków można dostać się do modułów filtracyjnych. Każdy wkład HEPA jest mocowany czterema elementami blokującymi. Po wymianie należy prawidłowo ustawić moduły i ponownie zamknąć zatrzaski, dbając o szczelność połączeń.

Regularna kontrola szczelności oraz czystości filtrów jest istotna dla zachowania odpowiedniego przepływu powietrza.

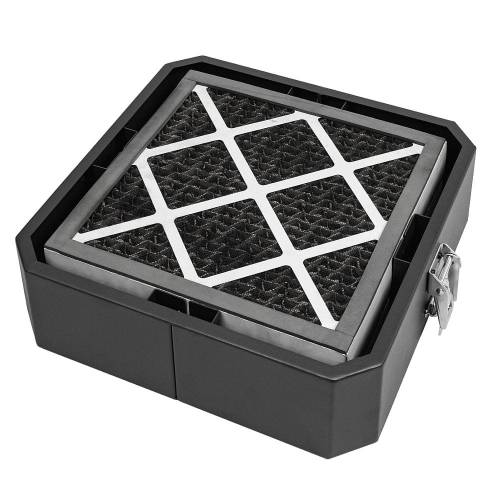

Opcjonalna filtracja węglowa – ograniczanie zapachów i oparów

Modułowa budowa MFlux 5 pozwala rozbudować urządzenie o opcjonalne filtry węglowe.

Węgiel aktywny wykorzystywany jest przede wszystkim wtedy, gdy oprócz cząstek stałych potrzebne jest ograniczenie zapachów i niektórych oparów. Producent przewiduje takie zastosowanie między innymi przy pracy związanej z grawerowaniem i cięciem laserowym.

Filtry węglowe nie znajdują się w standardowym wyposażeniu i należy dobrać je jako dodatkowe akcesorium.

Dostępne są między innymi moduły M3000 i M9000 przeznaczone do MFlux 5.

Opcjonalny adapter do podłączenia przewodów

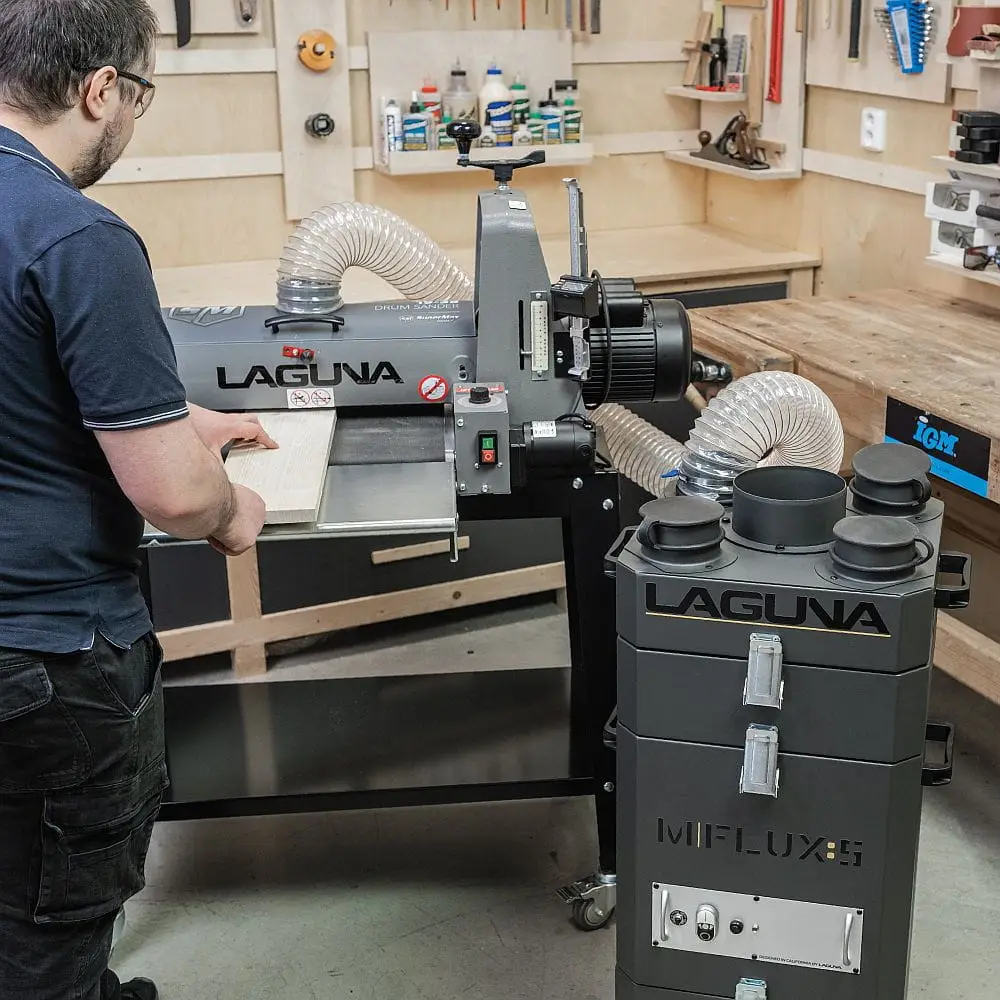

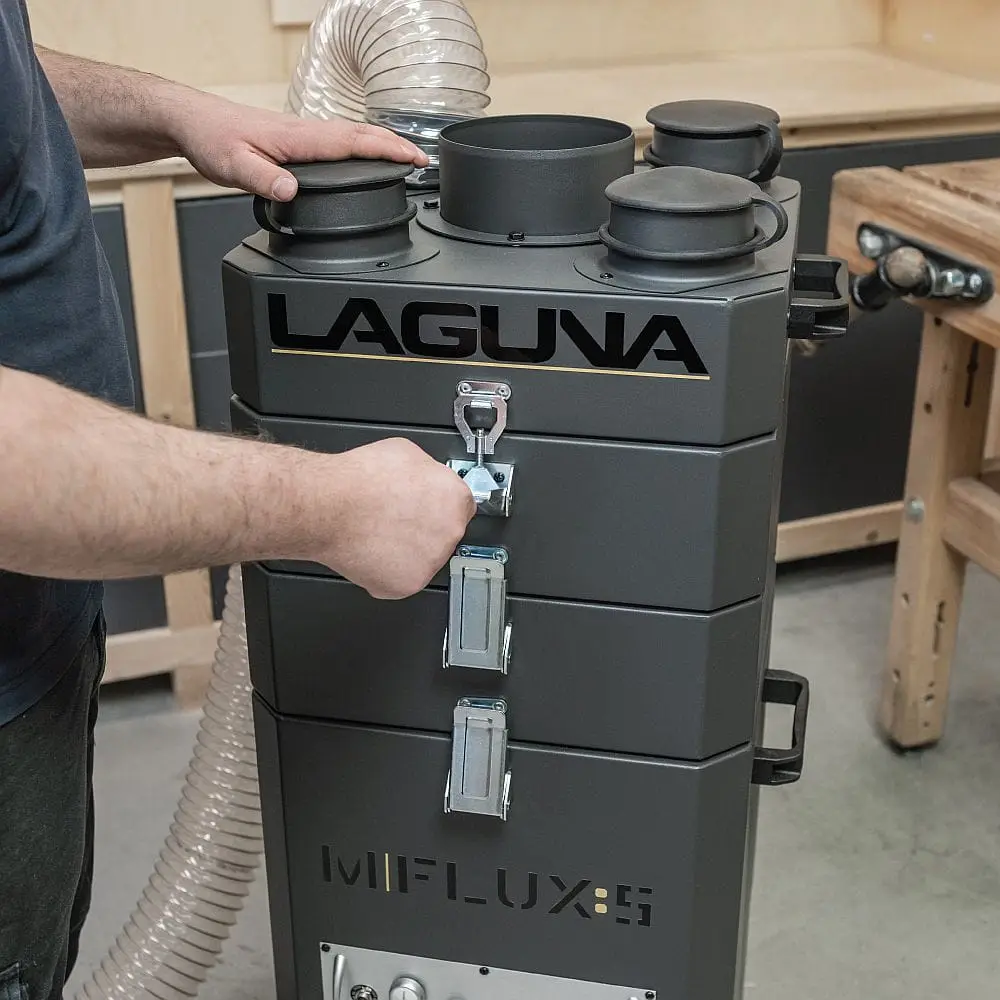

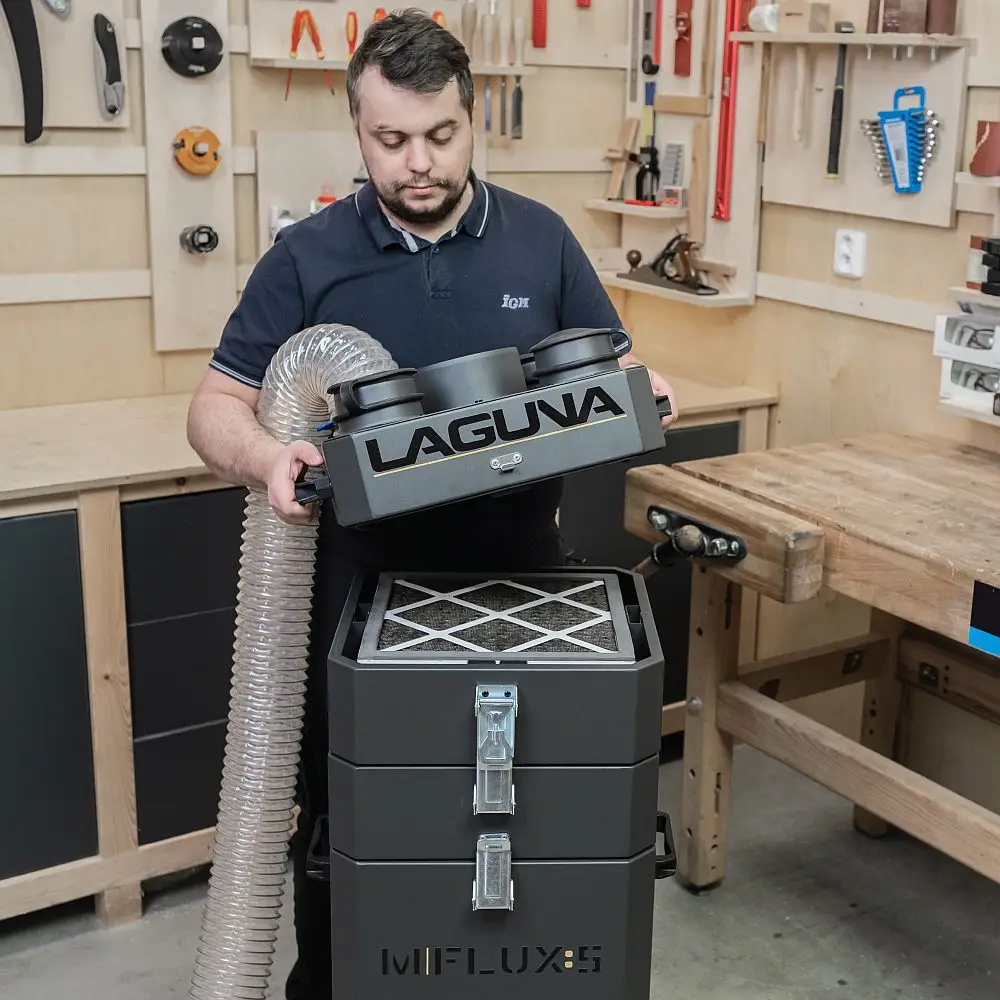

Do MFlux 5 dostępny jest również opcjonalny moduł wlotowy, umożliwiający podłączenie przewodów.

Po zastosowaniu odpowiedniego akcesorium dostępne są przyłącza:

• 1 × 150 mm,
• 4 × 100 mm.

Rozwiązanie może być wykorzystywane między innymi do kierowania do filtra strumienia powietrza lub oparów z odpowiednich instalacji, np. związanych z laserem.

Nie oznacza to jednak, że MFlux 5 może zastąpić klasyczny odciąg trocin podłączony do pilarki, grubościówki czy wyrówniarki. Dokumentacja urządzenia wyraźnie rozdziela te zastosowania.

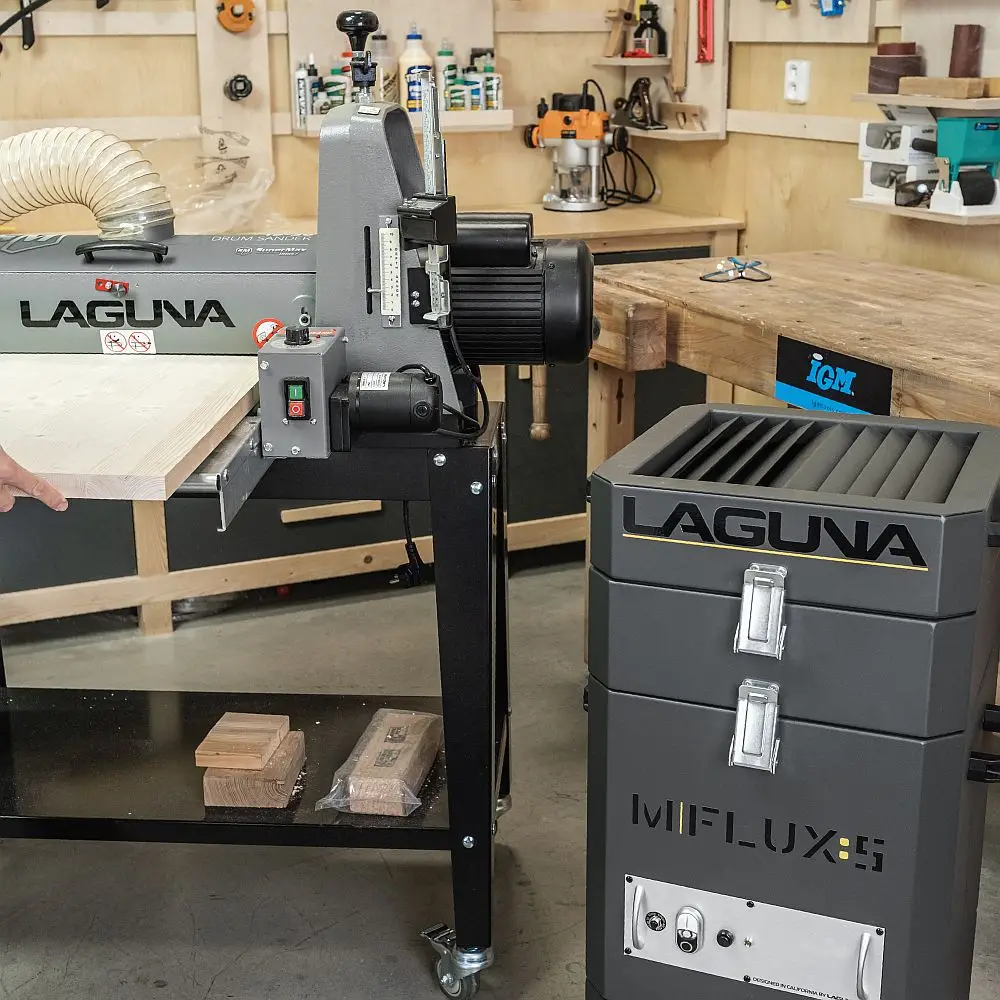

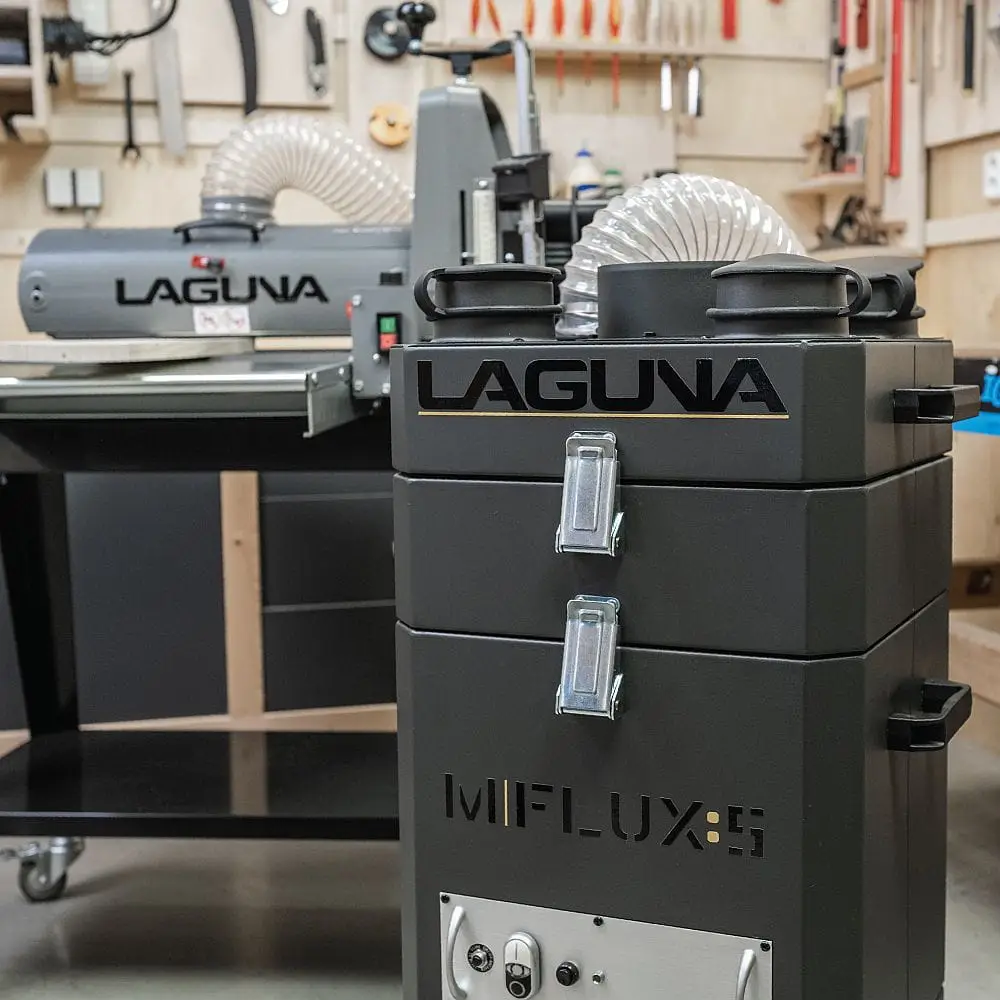

MFlux 5 przy szlifowaniu drewna

Szlifowanie jest jednym z procesów, podczas których filtracja powietrza ma szczególne znaczenie.

Odciąg podłączony do szlifierki powinien przejąć większość pyłu bezpośrednio w miejscu jego powstawania. W praktyce część najdrobniejszych cząstek może jednak przedostać się poza osłony maszyny.

Mobilny filtr można ustawić w pobliżu stanowiska i pozostawić włączony podczas pracy oraz po jej zakończeniu, aby stopniowo oczyszczał powietrze z unoszących się drobnych cząstek.

MFlux 5 w warsztacie z maszynami CNC

Obróbka CNC może trwać przez długi czas i generować drobny pył, szczególnie podczas pracy w MDF, sklejce i innych materiałach drewnopochodnych.

Podstawowym zabezpieczeniem nadal powinien być odpowiednio wydajny odciąg podłączony do wrzeciona lub osłony obrabiarki.

MFlux 5 może pracować jako dodatkowy system oczyszczania powietrza w pomieszczeniu, ograniczając ilość drobnych cząstek, które wydostały się poza podstawowy system odciągowy. Jego mobilność pozwala ustawić urządzenie w pobliżu strefy CNC, a następnie przemieścić je w inne miejsce warsztatu.

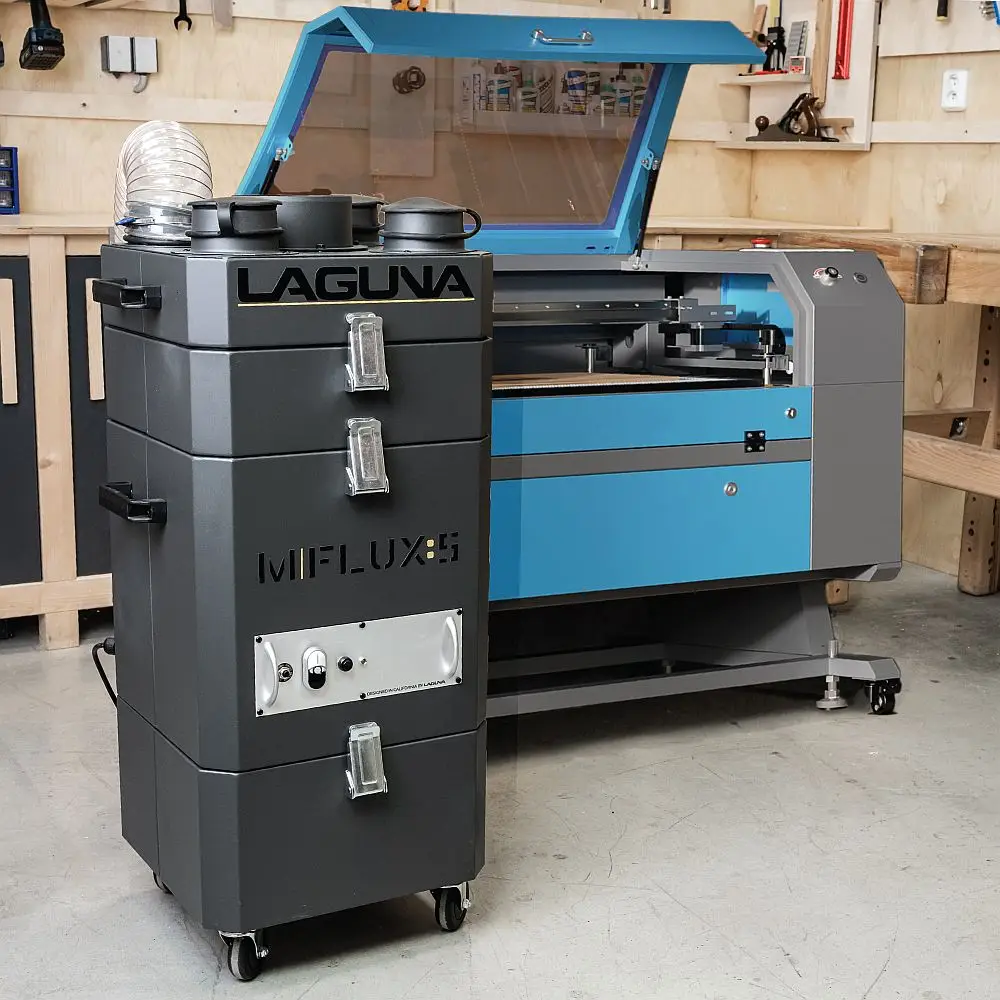

MFlux 5 przy grawerowaniu i cięciu laserowym

Modułowa konstrukcja pozwala dostosować MFlux 5 również do bardziej specjalistycznych zastosowań.

Producent przewiduje zastosowanie opcjonalnego modułu wlotowego oraz filtrów węglowych do ograniczania dymu, zapachów i oparów powstających między innymi przy grawerowaniu i cięciu laserowym.

Konfigurację filtrów należy zawsze dobrać do rodzaju obrabianego materiału oraz powstających zanieczyszczeń.

Dla kogo jest LAGUNA MFlux 5?

MFlux 5 jest przeznaczony przede wszystkim dla użytkowników, którzy chcą uzupełnić klasyczny system odciągowy o filtrację powietrza w całym warsztacie.

Sprawdzi się w:

• profesjonalnych stolarniach,
• zakładach meblarskich,
• warsztatach intensywnie wykorzystujących szlifierki,
• pracowniach CNC,
• pracowniach rzemieślniczych,
• warsztatach produkujących dużo drobnego pyłu,
• stanowiskach wymagających mobilnego systemu filtracji.

Producent klasyfikuje MFlux 5 jako urządzenie do profesjonalnego zastosowania.

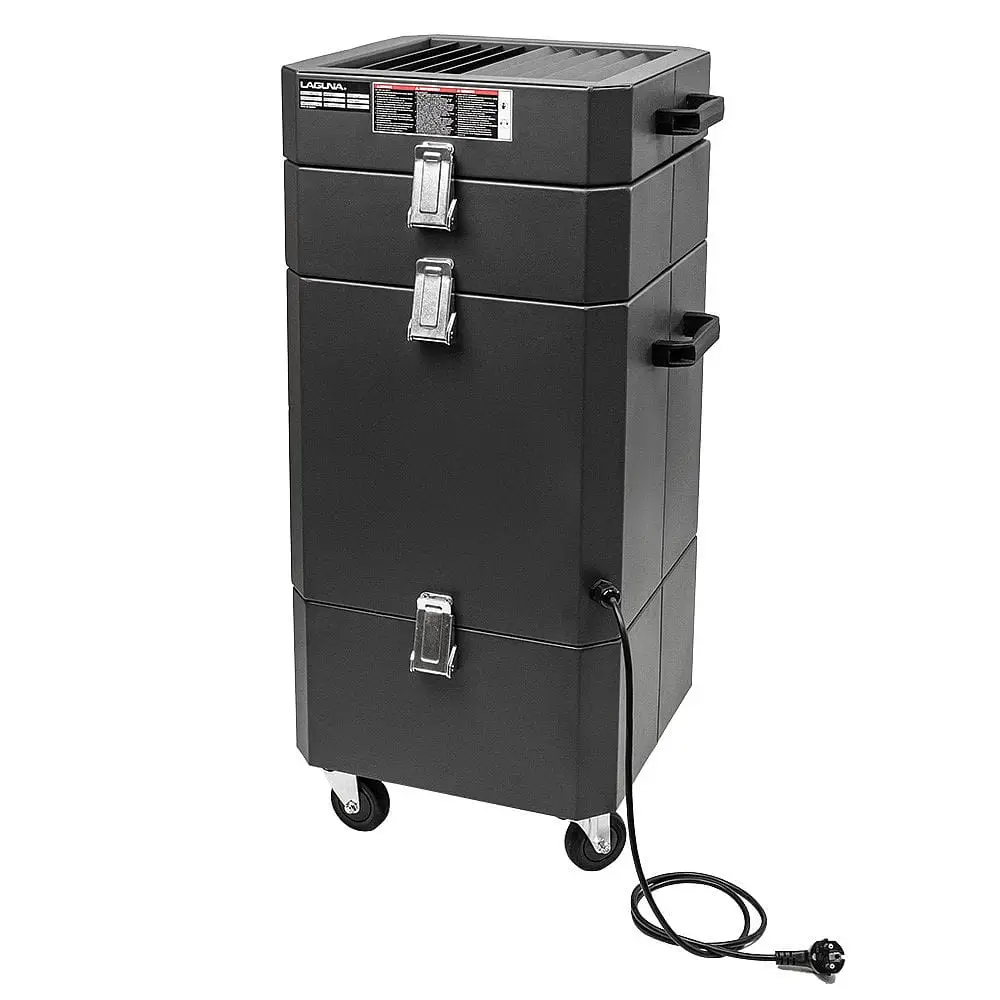

Zasilanie 230 V – łatwe zastosowanie w warsztacie

MFlux 5 wykorzystuje silnik o mocy 750 W i zasilanie jednofazowe:

230 V / 50 Hz / 1 faza.

Nie wymaga więc instalacji trójfazowej 400 V.

Urządzenie ma przewód z uziemieniem i powinno być podłączane do prawidłowo wykonanej instalacji elektrycznej z właściwym zabezpieczeniem.

Kompaktowe wymiary i szybkie przygotowanie do pracy

Mimo rozbudowanego systemu dwóch filtrów HEPA urządzenie zajmuje stosunkowo niewiele miejsca.

Wymiary wynoszą:

483 × 452 × 925 mm, a masa 45,1 kg.

Filtr dostarczany jest w jednym opakowaniu. Przybliżony czas przygotowania i montażu wynosi około 15 minut. Ze względu na masę producent zaleca wyjmowanie urządzenia z opakowania przez dwie osoby.

Najważniejsze zalety LAGUNA MFlux 5

• Dwa filtry HEPA skutecznie wychwytują najdrobniejszy pył zawieszony w powietrzu.
• 99,99% skuteczności dla cząstek powyżej 0,3 µm zapewnia bardzo dokładną filtrację drobnego pyłu.
• Powierzchnia filtracyjna 5,29 m² umożliwia połączenie dokładnej filtracji z przepływem do 530 m³/h.
• Mobilna konstrukcja pozwala ustawić filtr blisko aktualnie używanego stanowiska pracy.
• Koła z hamulcem i boczne uchwyty ułatwiają przemieszczanie urządzenia po warsztacie.
• Poziom hałasu 58–61 dB pozwala pozostawić filtr pracujący przez dłuższy czas bez hałasu typowego dla dużych odciągów trocin.
• Pilot zdalnego sterowania pozwala włączać i wyłączać urządzenie bez podchodzenia do panelu.
• Możliwość sparowania do 5 pilotów ułatwia sterowanie z kilku stanowisk.
• Wskaźnik wymiany filtra po 4000 godzinach pomaga kontrolować stan wkładów HEPA.
• Modułowa konstrukcja upraszcza serwis i pozwala rozbudować urządzenie o dodatkowe rozwiązania filtracyjne.
• Opcjonalne filtry węglowe umożliwiają rozszerzenie systemu o ograniczanie zapachów i wybranych oparów.
• Opcjonalny moduł przyłączeniowy umożliwia wykorzystanie króćca 150 mm lub czterech przyłączy 100 mm w odpowiednich zastosowaniach.
• Zasilanie 230 V pozwala użytkować profesjonalny system filtracji bez instalacji trójfazowej.

FAQ

Czy LAGUNA MFlux 5 jest odciągiem trocin?

Nie. MFlux 5 jest filtrem powietrza, a nie klasycznym odciągiem trocin. Jego zadaniem jest wychwytywanie drobnych cząstek znajdujących się już w powietrzu pomieszczenia. Do odbierania trocin bezpośrednio z pilarki, grubościówki czy wyrówniarki należy zastosować odpowiednie urządzenie odciągowe.

Jak skuteczny jest filtr HEPA w MFlux 5?

Urządzenie wykorzystuje dwa filtry HEPA, które zatrzymują 99,99% cząstek większych niż 0,3 µm.

Jaką wydajność ma LAGUNA MFlux 5?

Maksymalny przepływ powietrza wynosi 530 m³/h, czyli około 313 CFM.

Czy MFlux 5 nadaje się do stolarni?

Tak. Urządzenie jest przeznaczone do profesjonalnego zastosowania jako dodatkowy system filtrujący drobny pył zawieszony w powietrzu. Najlepszy efekt uzyskuje się, stosując go razem z odciągiem podłączonym bezpośrednio do maszyn.

Czy filtr można ustawić przy szlifierce?

Tak. Mobilna konstrukcja pozwala ustawić MFlux 5 w pobliżu miejsca, w którym powstaje najwięcej drobnego pyłu. Filtr nie powinien jednak zastępować odciągu podłączonego bezpośrednio do szlifierki.

Jak często należy wymieniać filtry HEPA?

MFlux 5 posiada licznik i wskaźnik LED przewidziany na około 4000 godzin pracy. Gdy wskaźnik zacznie sygnalizować konieczność wymiany, należy zamontować nowe wkłady i zresetować licznik.

Czy MFlux 5 ma pilot?

Tak. Pilot zdalnego sterowania znajduje się w standardowym wyposażeniu. Z jednym urządzeniem można sparować maksymalnie pięć pilotów.

Czy LAGUNA MFlux 5 działa na 230 V?

Tak. Urządzenie wykorzystuje silnik 750 W i jest zasilane napięciem 230 V / 50 Hz.

Jak głośny jest MFlux 5?

Deklarowany poziom hałasu wynosi 58–61 dB.

Czy można podłączyć wąż do MFlux 5?

Tak, ale wymaga to opcjonalnego modułu wlotowego. W takiej konfiguracji dostępne jest przyłącze 150 mm oraz cztery króćce 100 mm. Nie zmienia to MFlux 5 w klasyczny odciąg do bezpośredniego zbierania trocin z maszyn stolarskich.

Czy MFlux 5 może filtrować zapachy i opary?

Po zastosowaniu opcjonalnych filtrów węglowych system może zostać rozbudowany o ograniczanie zapachów i wybranych oparów, między innymi w zastosowaniach związanych z grawerowaniem i cięciem laserowym.

Wyposażenie standardowe

• filtr powietrza LAGUNA MFlux 5,
• 2 filtry HEPA,
• 4 boczne uchwyty,
• pilot zdalnego sterowania,
• bateria do pilota,
• elementy montażowe.

Dane techniczne

• Model: LAGUNA MFlux 5
• Kod produktu: 151-MFlux5
• Typ: mobilny filtr powietrza
• Zalecane zastosowanie: profesjonalne
• Moc silnika: 750 W
• Zasilanie: 230 V / 50 Hz / 1 faza
• Maksymalny przepływ powietrza: 530 m³/h
• Maksymalny przepływ powietrza: 313 CFM
• Średnica wentylatora: 230 mm
• Filtry: 2 × HEPA
• Skuteczność filtracji: 99,99% cząstek większych niż 0,3 µm
• Powierzchnia filtracyjna: 5,29 m²
• Wymiary pojedynczego filtra: 330 × 330 × 100 mm
• Resztkowa zawartość pyłu: H3, <0,1 mg/m³
• Poziom hałasu: 58–61 dB
• Sterowanie zdalne: tak
• Maksymalna liczba sparowanych pilotów: 5
• Wskaźnik wymiany filtrów: LED
• Licznik wymiany filtrów: 4000 godzin
• Opcjonalne przyłącza z modułem wlotowym: 1 × 150 mm lub 4 × 100 mm
• Wymiary urządzenia (dł. × szer. × wys.): 483 × 452 × 925 mm
• Masa: 45,1 kg
• Wymiary opakowania: 960 × 490 × 480 mm
• Masa z opakowaniem: 47,5 kg
• Orientacyjny czas przygotowania i montażu: 15 minut.
