IGM FKP900 Szablon do wiercenia zestaw 900mm + GRATIS 100szt kołków 8x35

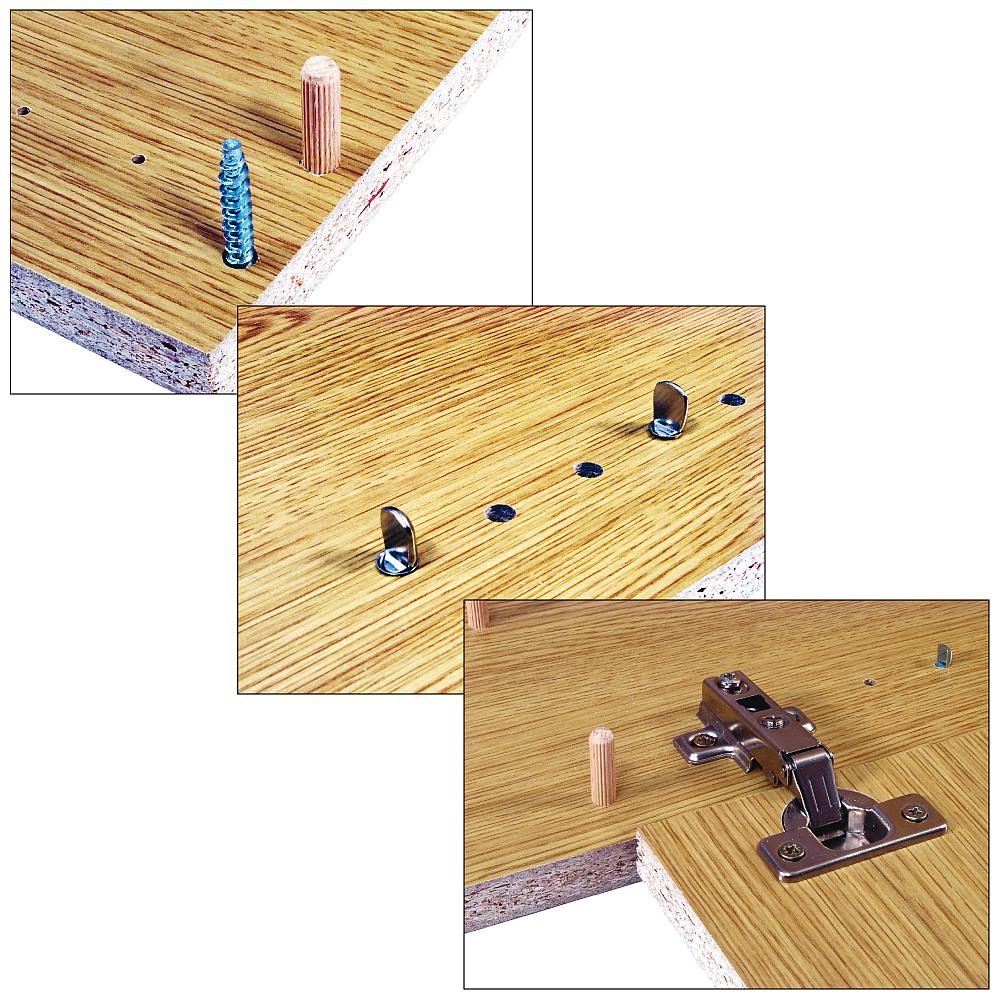

Prostota i szybkość - łatwa obróbka całego korpusu

• Do dyblowania do płyty.
• Do otworów pod konfirmaty .
• Do wsporników półek.
• Do wiercenia uchwytów.
• Do NK zawiasów (Hettich, Blum, Mepla, Grass oraz inne).

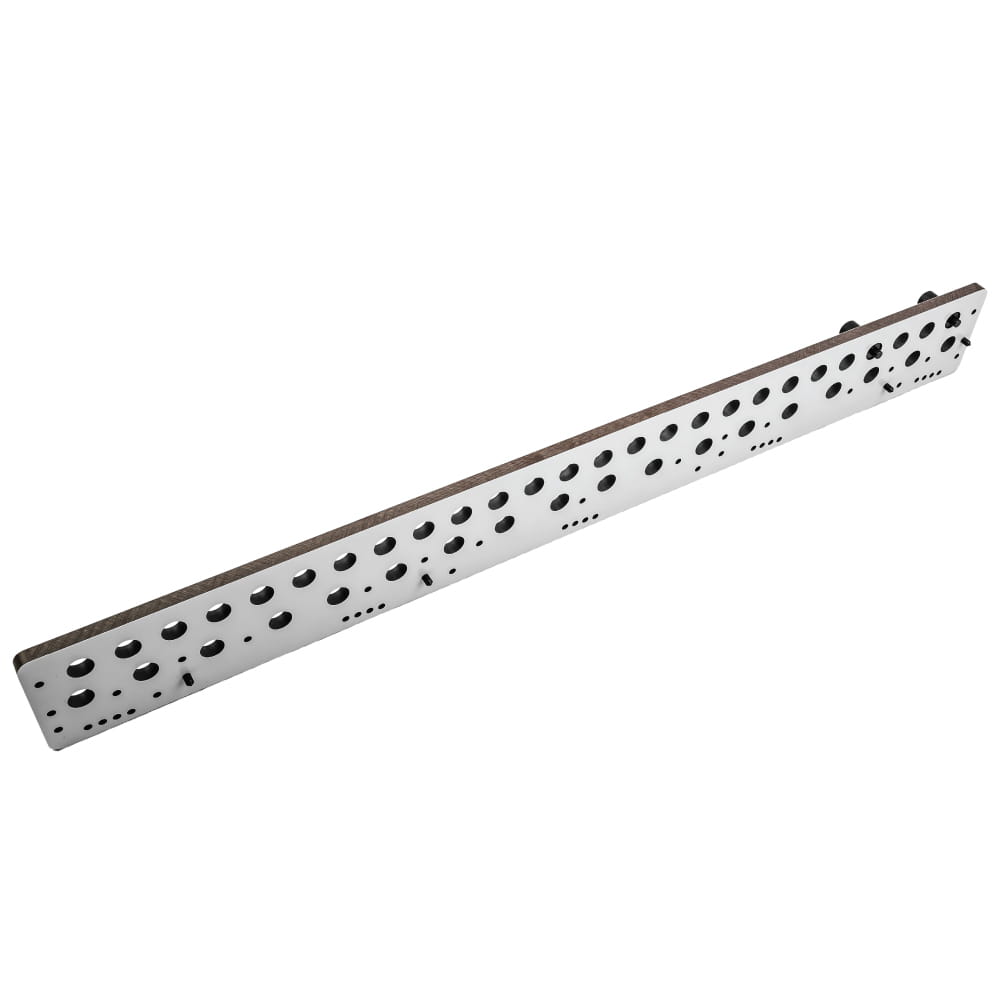

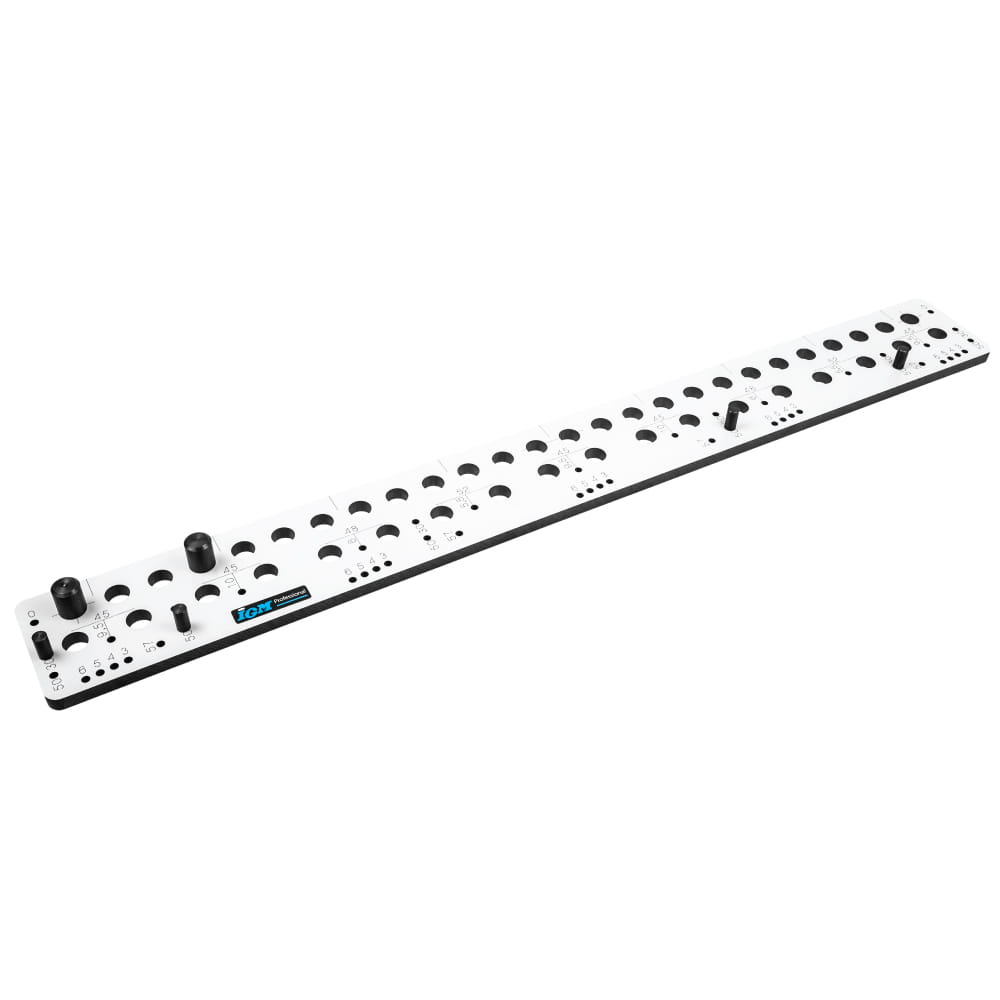

Uniwersalny szablon do wiercenia przeznaczony jest do dokładnego i wydajnego ręcznego dyblowania elementów meblowych z Euro 32mm odstępami. Szablon nie tylko pomaga w uzyskaniu wysokiej precyzji ale również znacznie zwiększa wydajność pracy. Idealny do wiercenia otworów dla wsporników półek o średnicy 3 i 5mm, wiercenia otworów na uchwyty, do wiercenia i oznaczania otworów do NK zawiasów. FKP900 zawiera szablony służące do przedwiercenia otworów najczęściej używanych NK zawiasów. Za pomocą szablonu FKP900 można nie tylko wykonać otwory pod Euro śruby czy wkręty podkładek zawiasów na korpusowym elemencie ale również można przedwiercić otwory do zawiasów drzwiowych łącznie z oznaczeniem środka miski NK zawiasu. FKP900 gwarantuje osiągnięcie wysokiej precyzji oraz doskonałej wydajności pracy zarówno w warsztacie jak również na różnego rodzaju pracach montażowych. Szablon przeznaczony jest do stosowania wraz z wrzecionem wiertarskim FKP101, do którego można zamocować wiertła o średnicach od 3 mm do 12 mm.

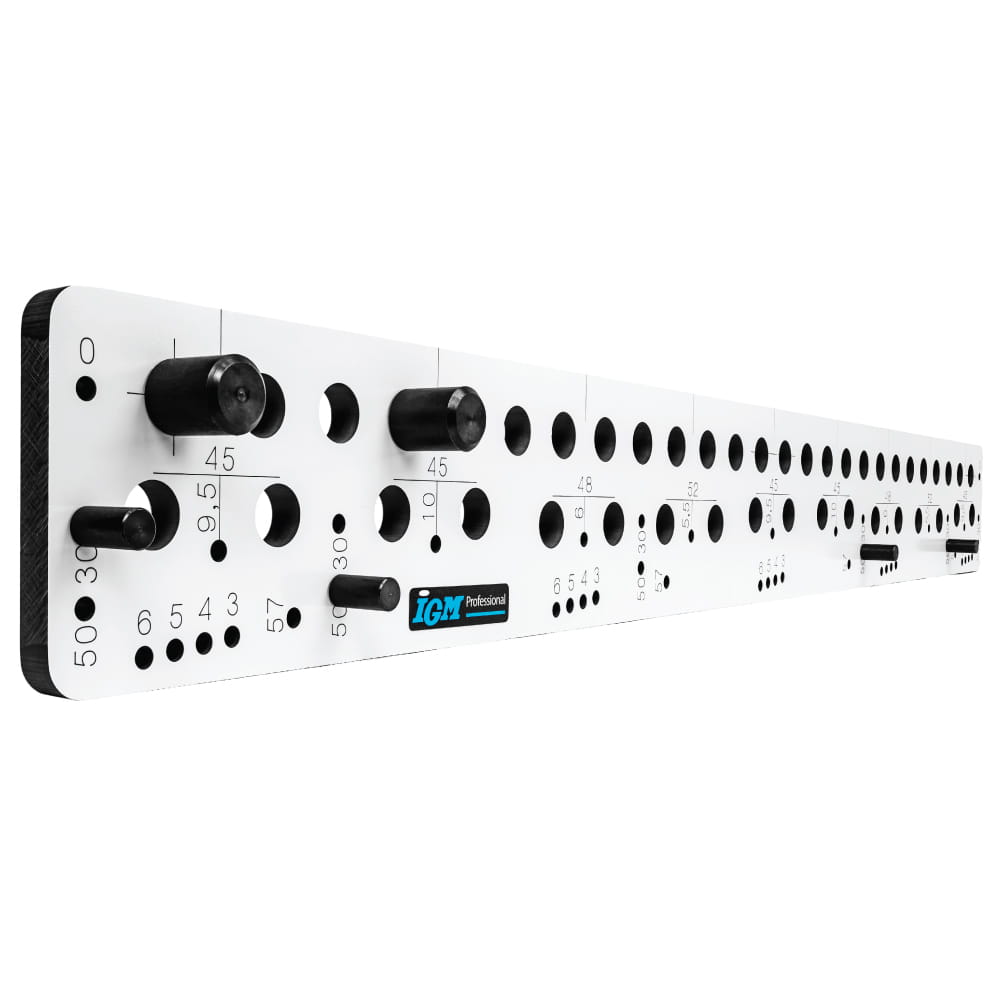

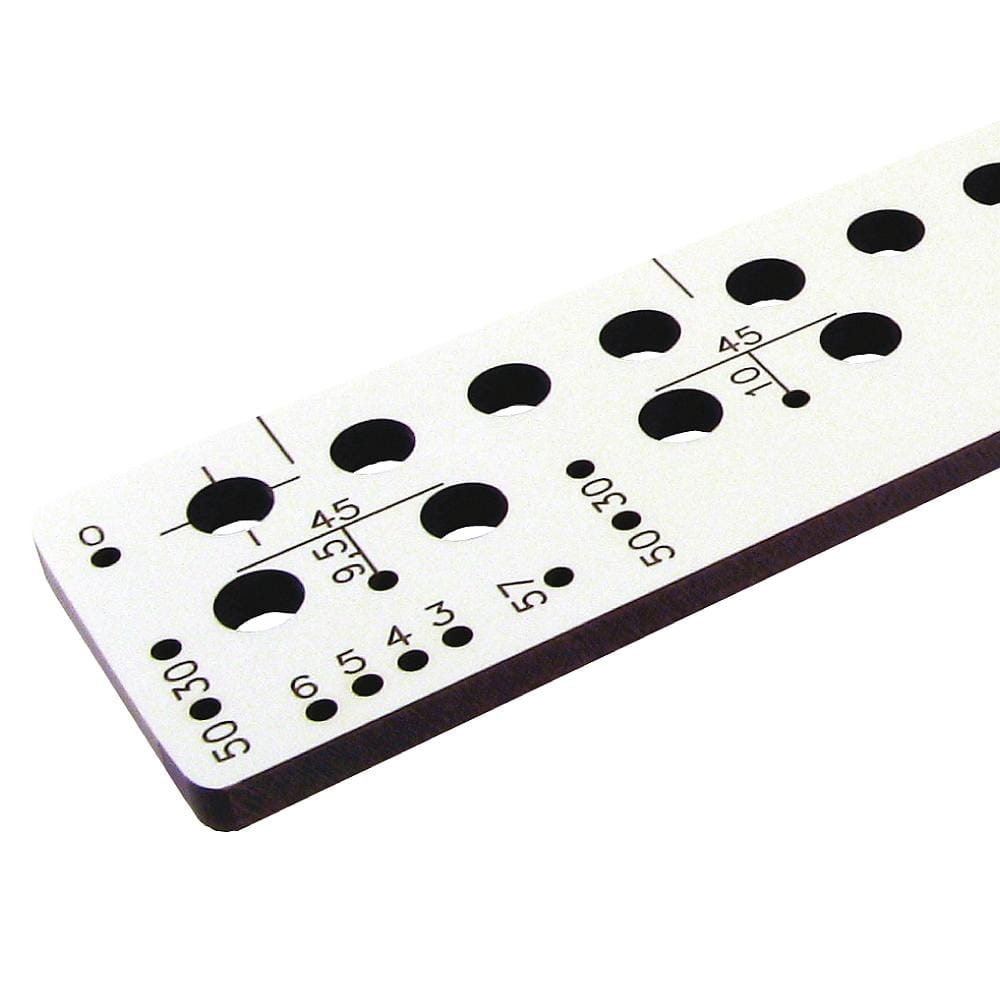

Szablon do dyblowania posiada zintegrowane szablony przeznaczone dla wsporników półek oraz zawiasów NK.

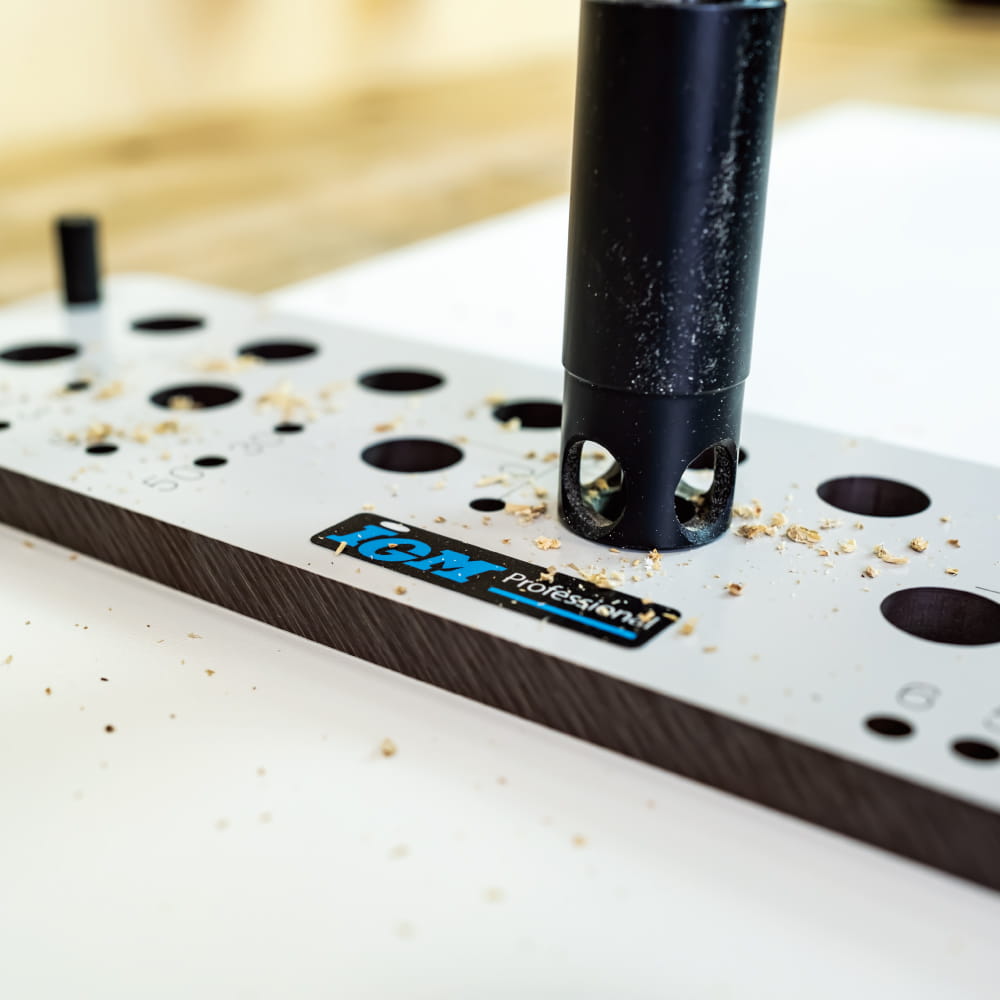

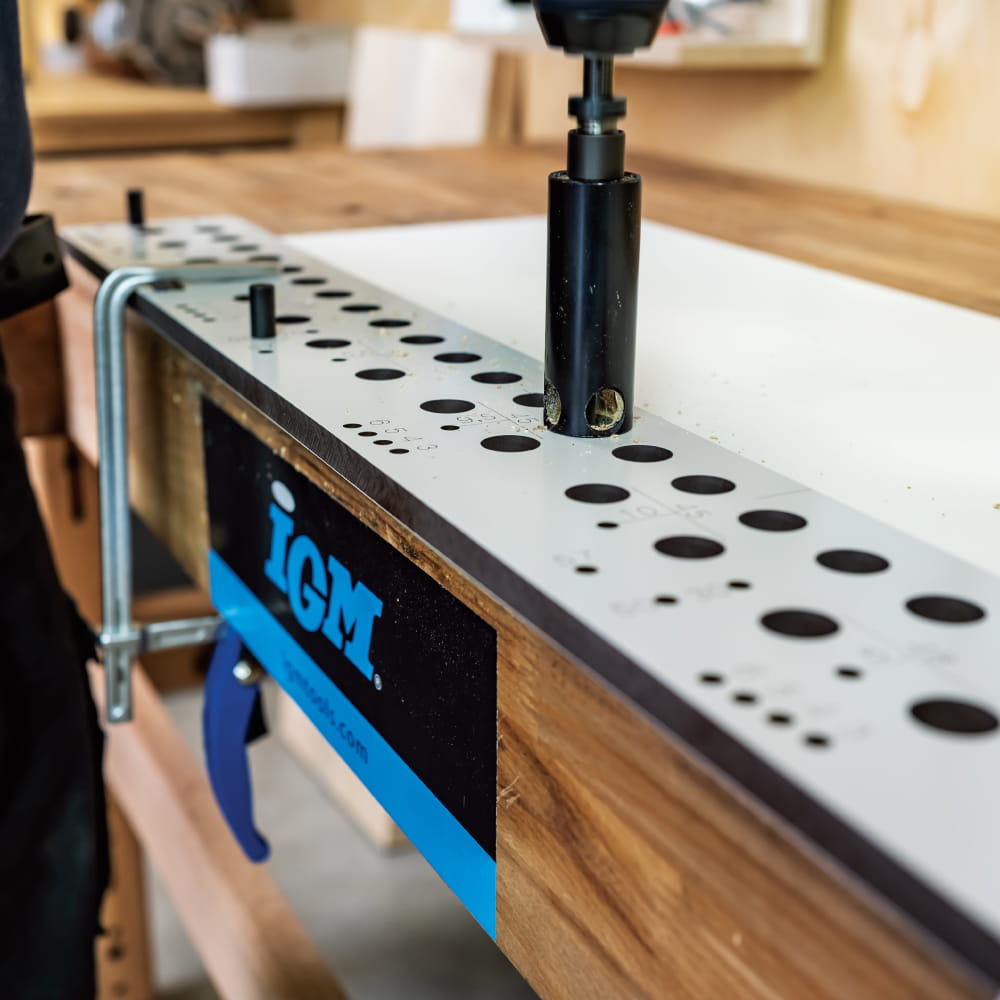

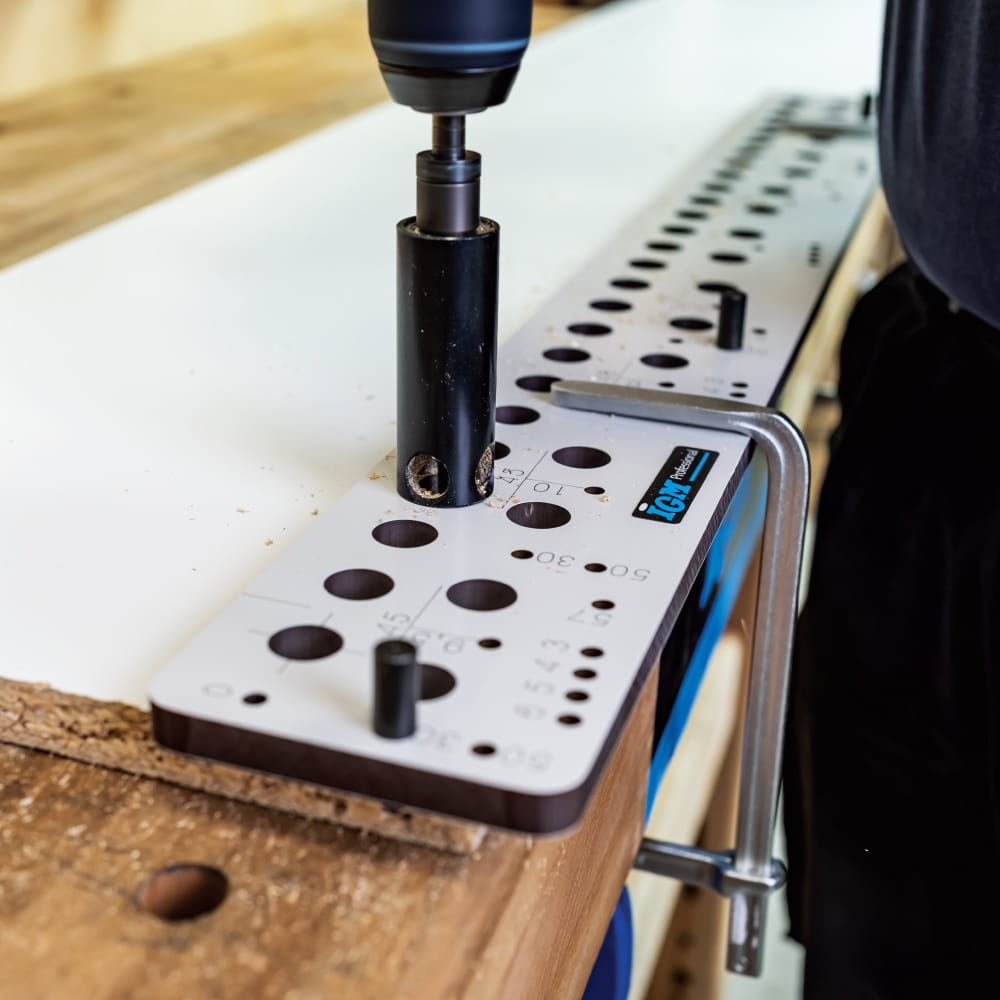

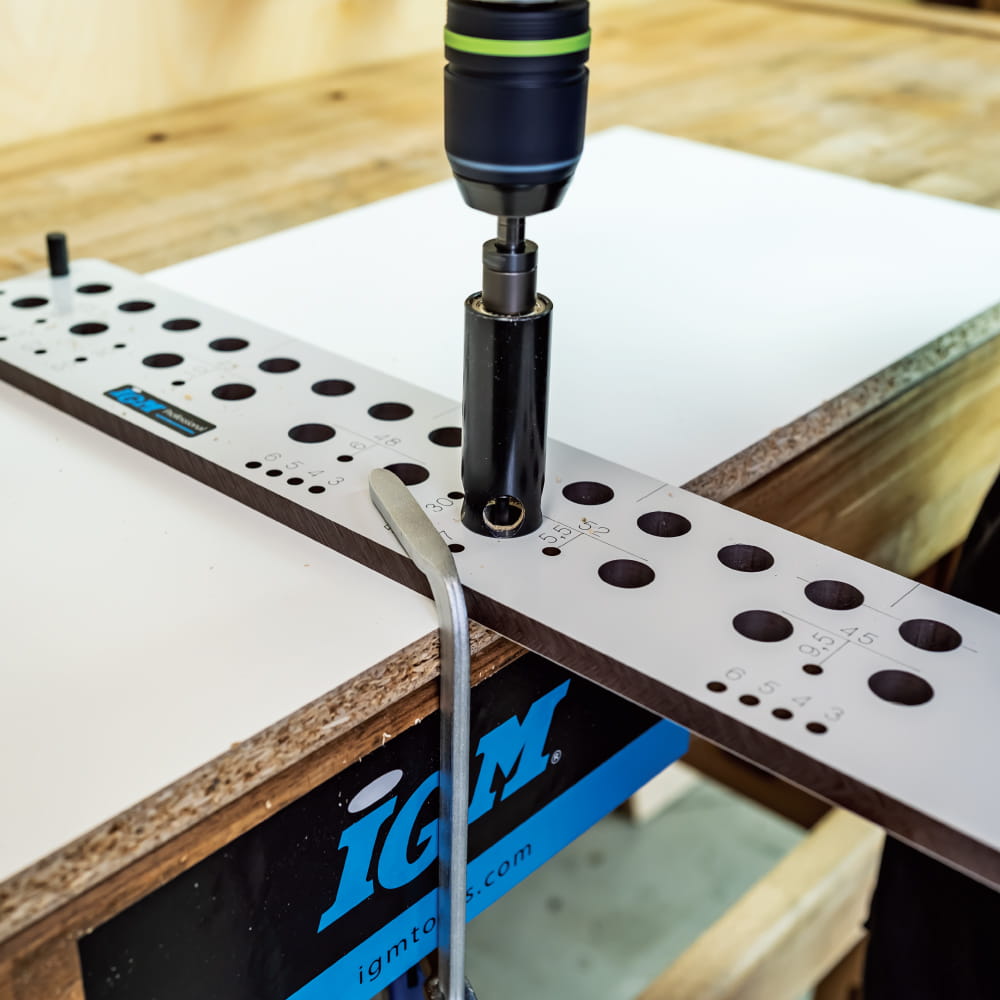

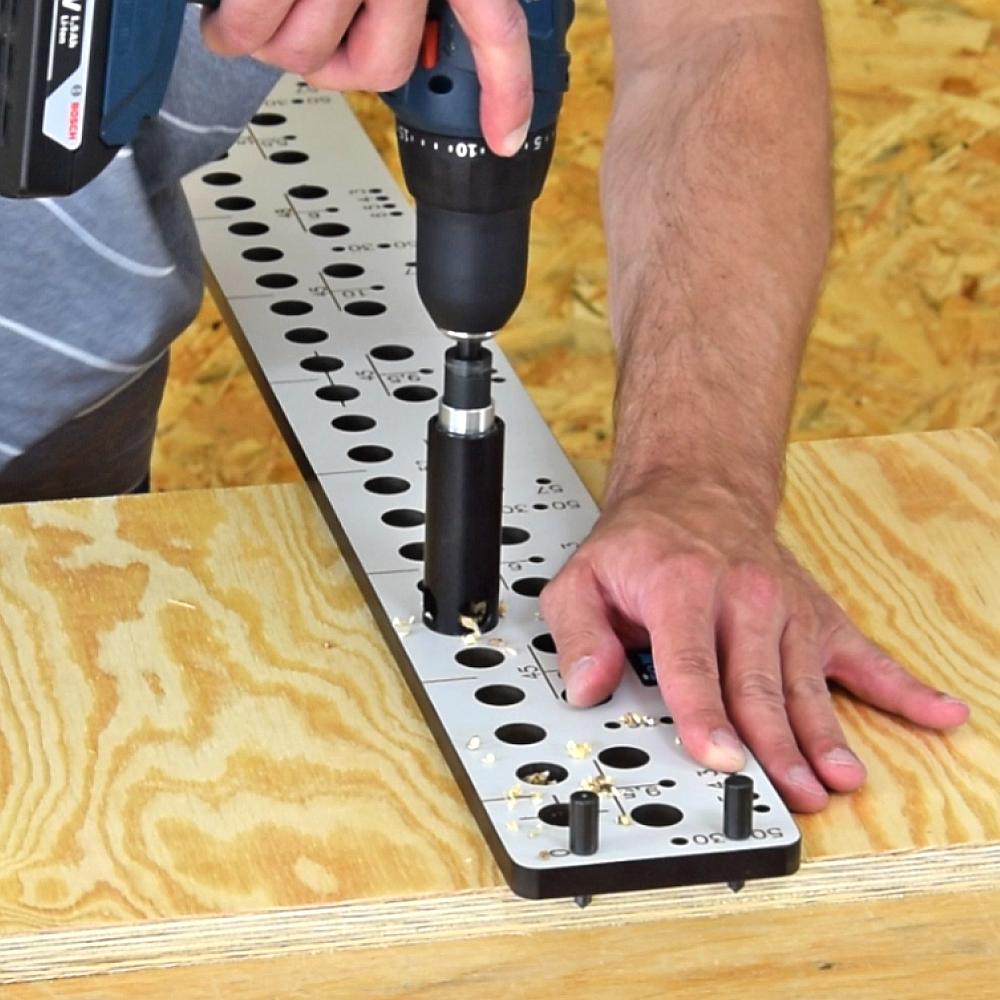

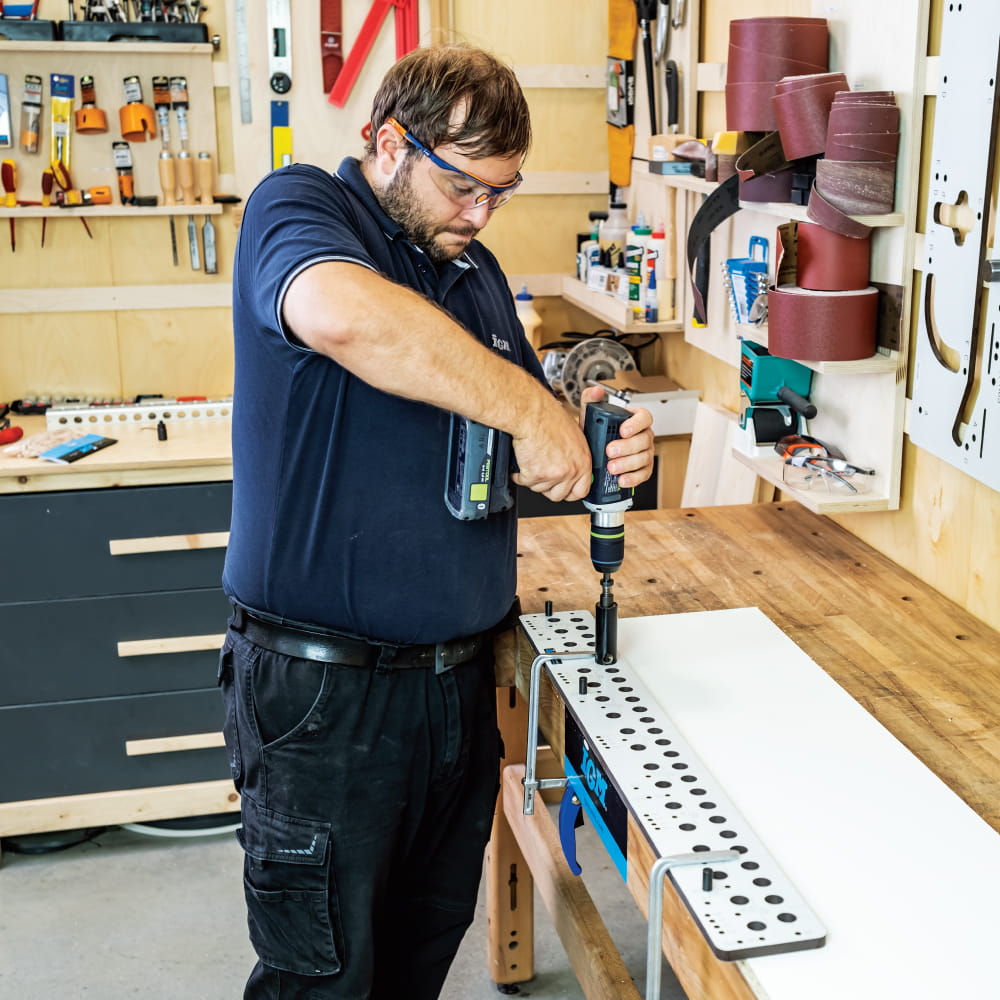

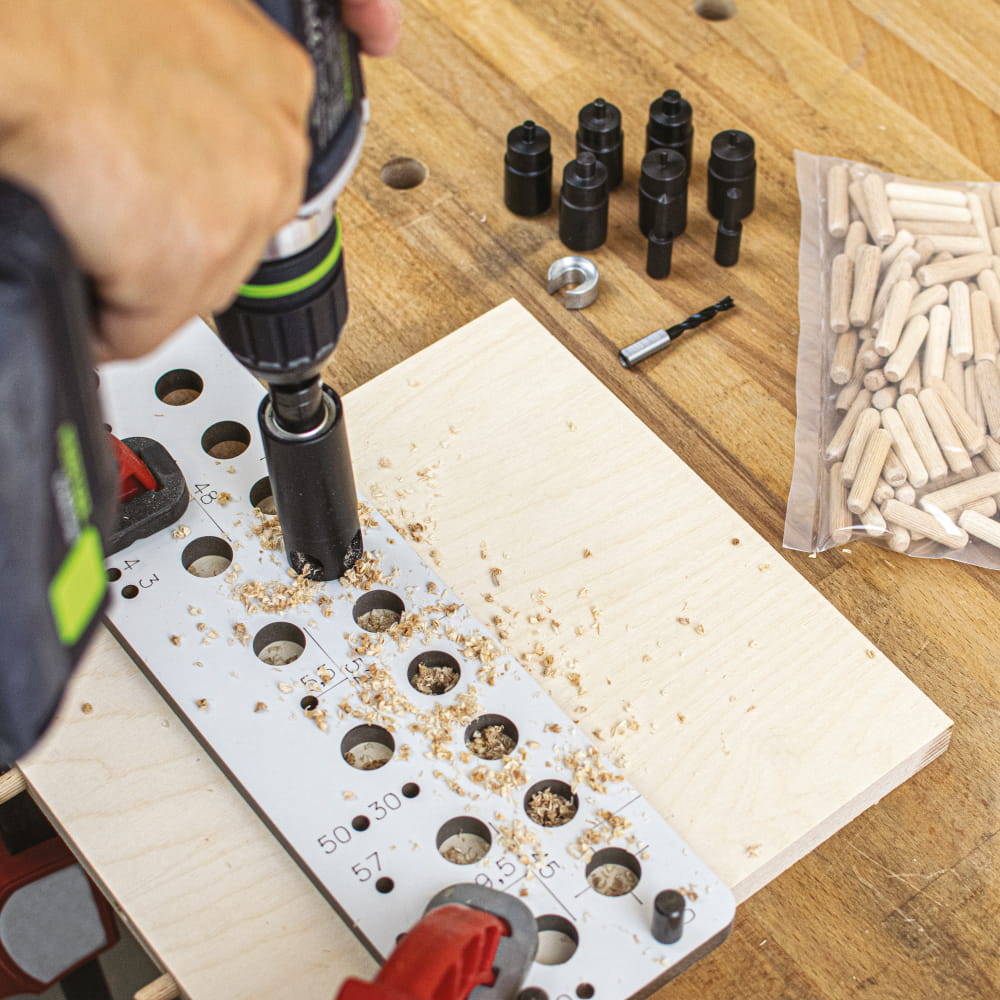

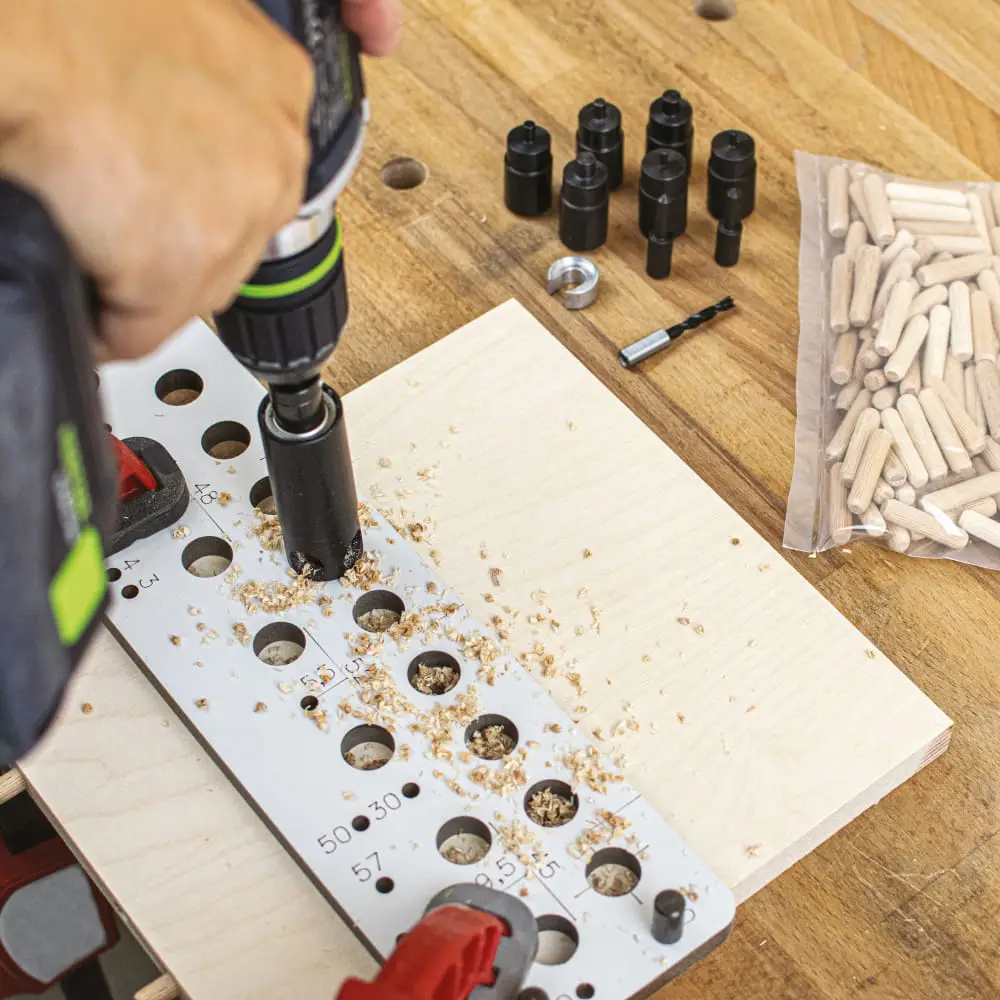

Praca z szablonem jest bardzo łatwa. Na wrzecionie wiertarskim należy ustawić odpowiednią głębokość wiercenia i przymocować do wiertarki. Następnie urządzenie należy położyć na płytę, oprzeć o ograniczniki i przymocować ściskami lub mocno przytrzymać drugą ręką. Za pomocą wiertła do dyblowania z końcówką prowadzącą oraz nacinakami można łatwo i dokładnie wytworzyć otwór bez wystąpienia jakichkolwiek zadziorów na krawędzi.

Wiercenie uchwytów
Wiercenie otworów na uchwyty za pomocą szablonu jest również szybkie i dokładne. Dzięki szerokiej ofercie otworów przeznaczonych dla ograniczników oraz 32mm odstępom między otworami dla uchwytów wiertarskich można wykonać precyzyjne otwory jak w warsztacie, na pracach montażowych, tak również na zawieszonych drzwiczkach. Po osadzeniu ogranicznika w szablonie i umieszczeniu na drzwiczkach należy wywiercić otwory w wybranym odstępie, który jest zgodny z normą europejską 32mm. W celu łatwiejszego wykonywania otworów do uchwytów prawostronnych i lewostronnych drzwiczek szablon wyposażony został w symetrycznie identyczne otwory dla ograniczników. Do wiercenia należy zastosować wiertło o średnicy 5mm.

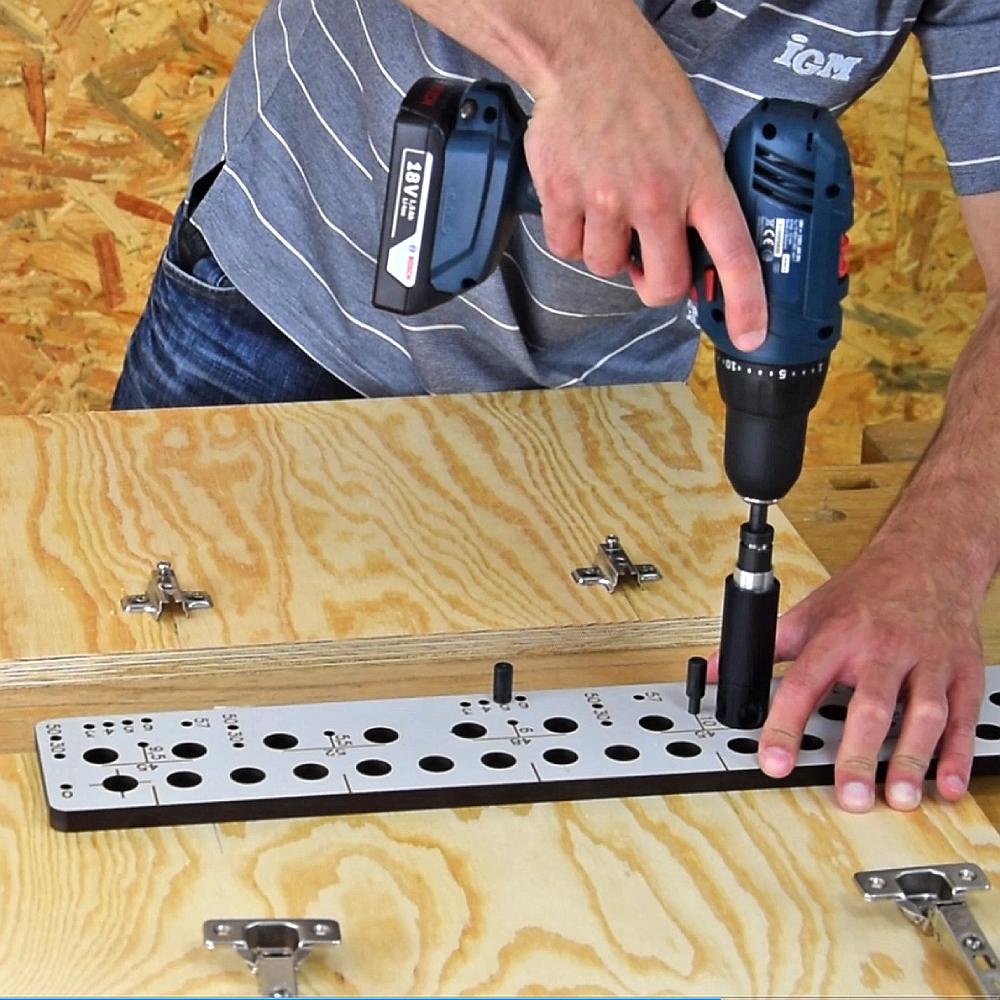

Otwory pod NK zawiasy

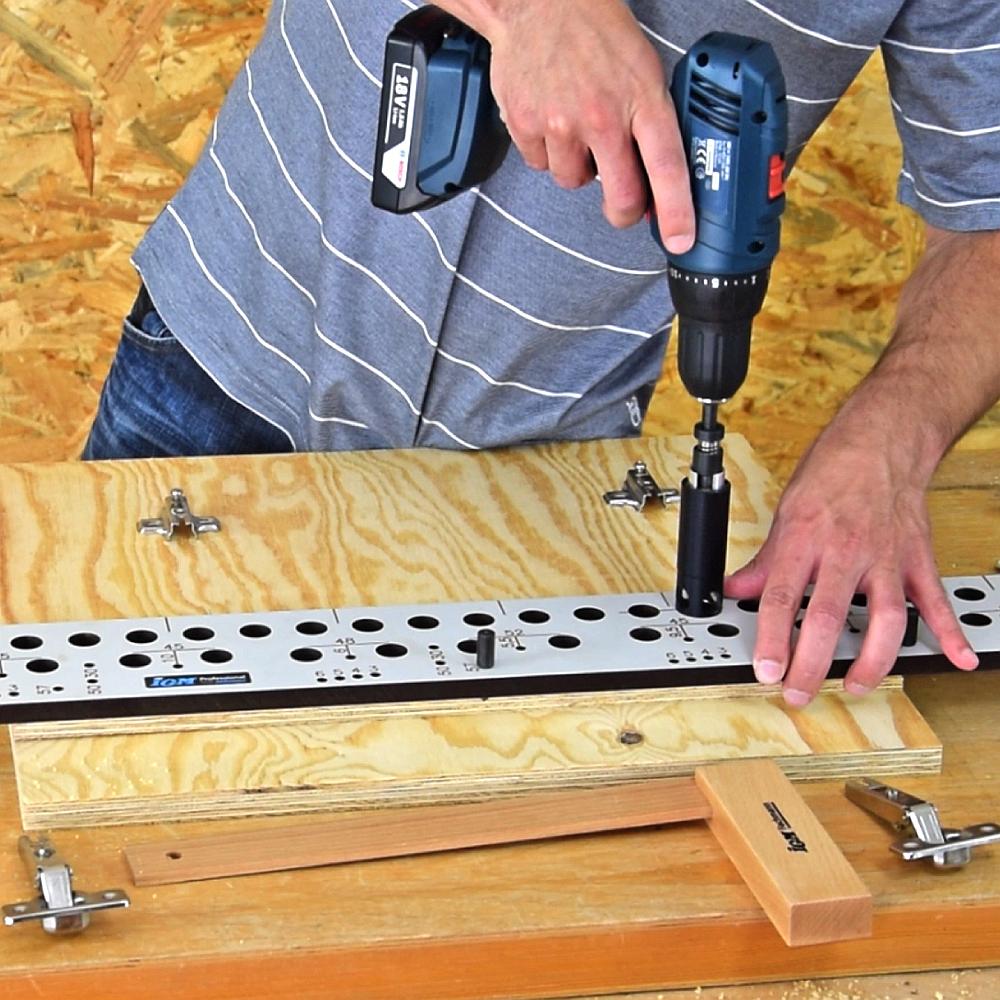

Według NK zawiasu, należy wybrać odpowiedni komplet otworów (odstępy śrub i przesunięcie na środek miski, przykładowo 45/9mm) oraz odpowiednią średnicę wiertła przeznaczoną do wkrętów lub euro śrub. Po osadzeniu ograniczników w szablonie i umieszczeniu na danym elemencie należy wywiercić otwory, a środek miski zawiasu oznaczyć końcówką. Otwór pod NK zawiasy można po usunięciu szablonu dokończyć za pomocą wiertła puszkowego. Wykonane takim sposobem otwory z wykorzystaniem szablonu będą znajdowały się w dokładnych odstępach, pod odpowiednim kątem i we właściwej odległości od krawędzi, która wynosi 3-6mm.

Otwory do wsporników półek
Do wiercenia wsporników półek stosuje się głównie otwory z odstępami 32mm. Za pomocą ograniczników szablon można precyzyjnie umieścić w rogu i położyć od krawędzi w wybranej odległości. Otwory przeznaczone na wsporniki muszą posiadać średnicę 3mm lub 5mm, w zależności od używanego typu. Wielką zaletą jest możliwość wywiercenia większej ilości otworów w jednym rzędzie podczas jednego umocowania urządzenia. Szablon jest nie tylko idealnym pomocnikiem podczas montażu ale również podczas produkcji elementów mebli.

• Typ: FKP900
• Zalecane zastosowanie: Rzemieślnik
• Maks. szerokość elementu w jednym mocowaniu: 900 mm
• Maks. szerokość elementu: nieograniczona
• Grubość płyty: nieograniczona
• Do kołków: D 8 mm
• Odległość między otworami: 32 mm
• Liczba otworów : 26
• Do wsporników półek: D 3 mm, D 5 mm
• Do NK zawiasów: D 3 mm na wkręty,
• D 5 mm na euro śrubę
• Do śrub uchwytów D 4 mm

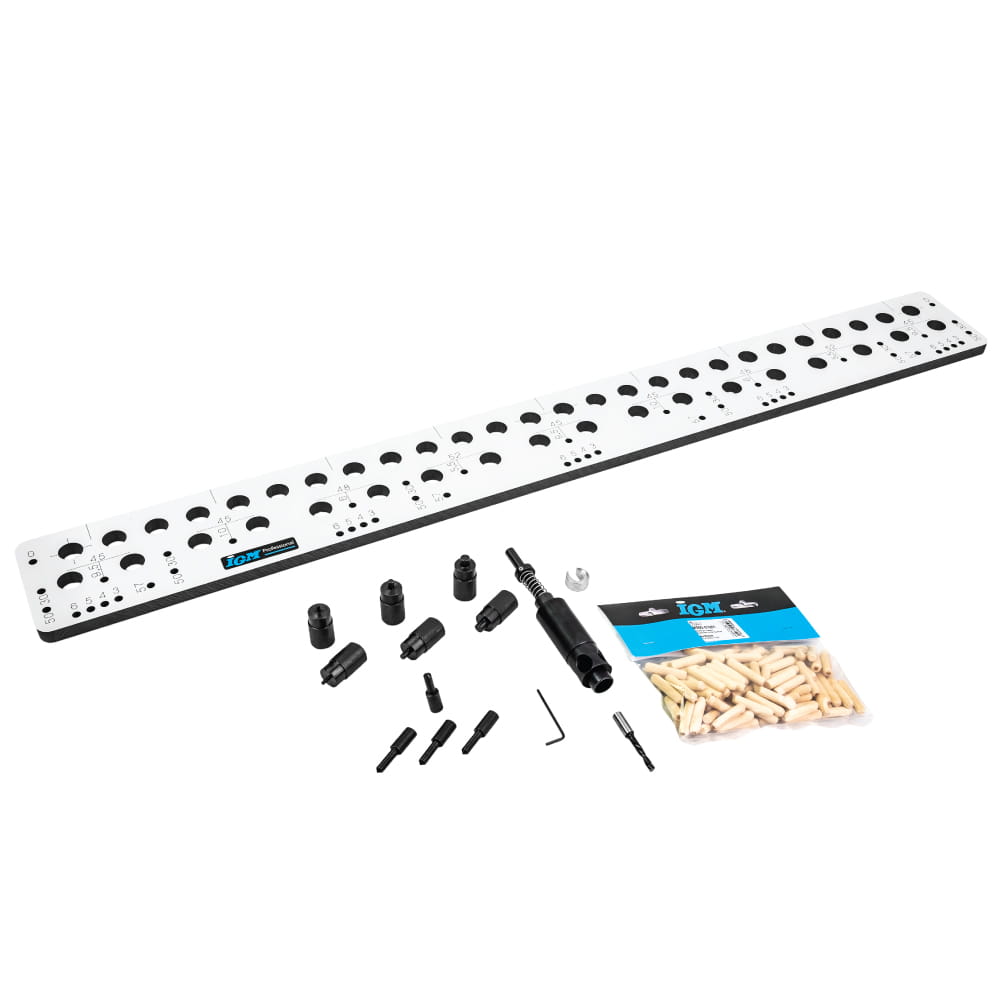

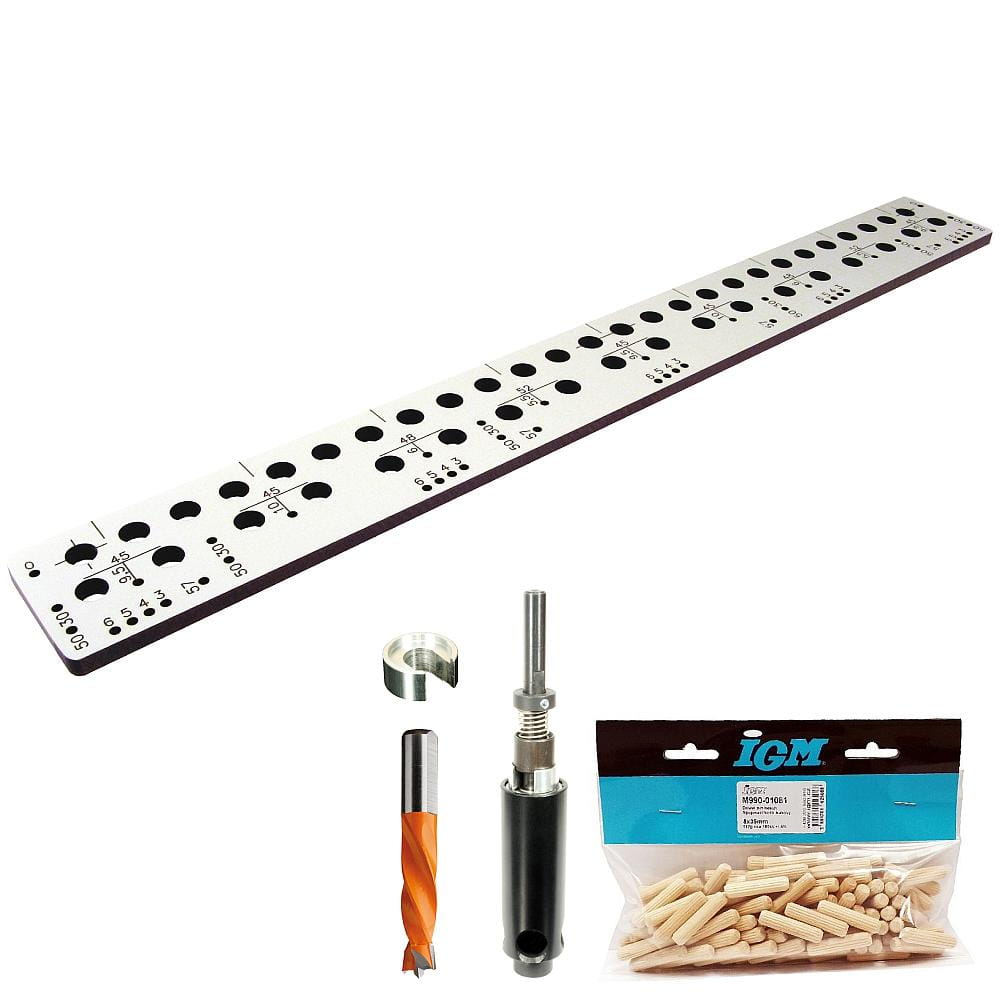

Zawartość opakowania:
• Szablon do wiercenia.
• Zestaw ograniczników przeznaczonych do rozgraniczania na danym elemencie.
• Zestaw ograniczników przeznaczonych dla dłuższych połączeń.
• Grot do oznaczania zawiasów NK
• Wrzeciono wiertarskie FKP101
• Pierścień do szybkiej zmiany głębokości o 15 mm (dla 35mm kołków).
• Wiertło do dyblowania HM D 5x30 S8
• 100 sztuk kołków 8x35 mm
