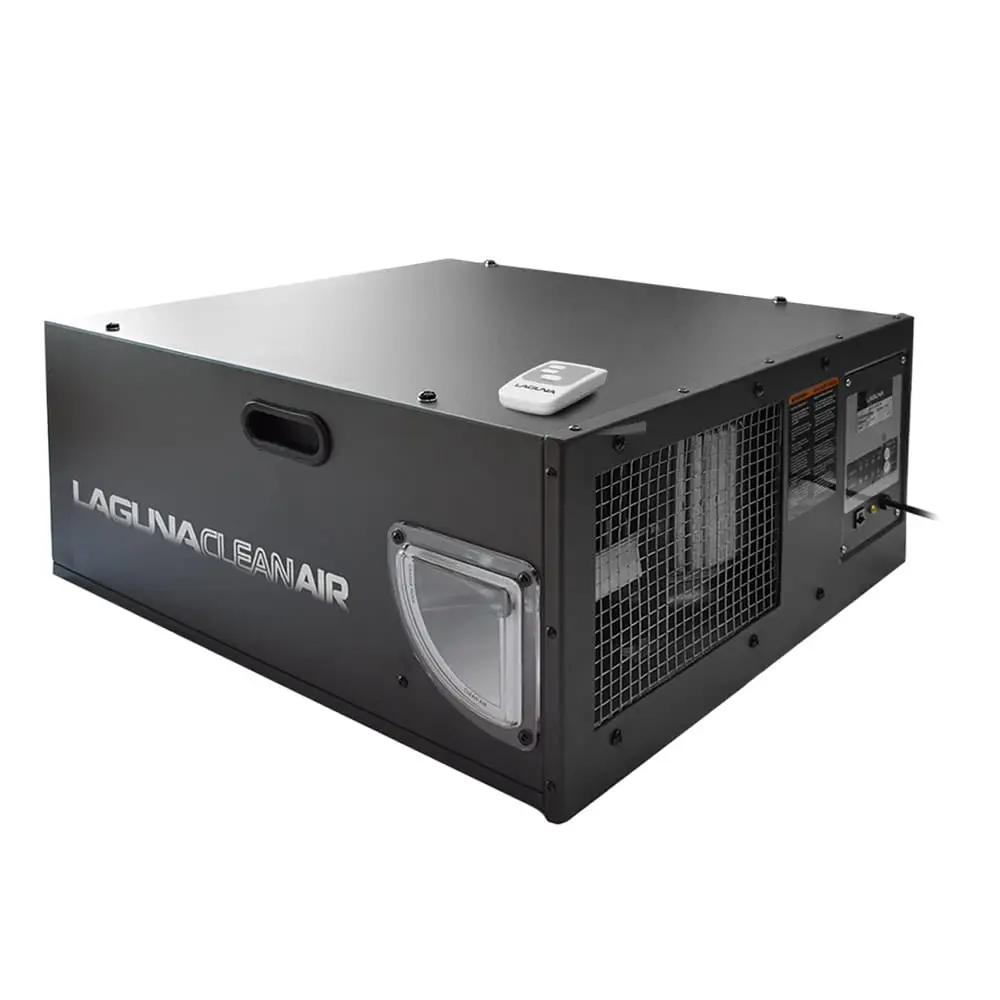

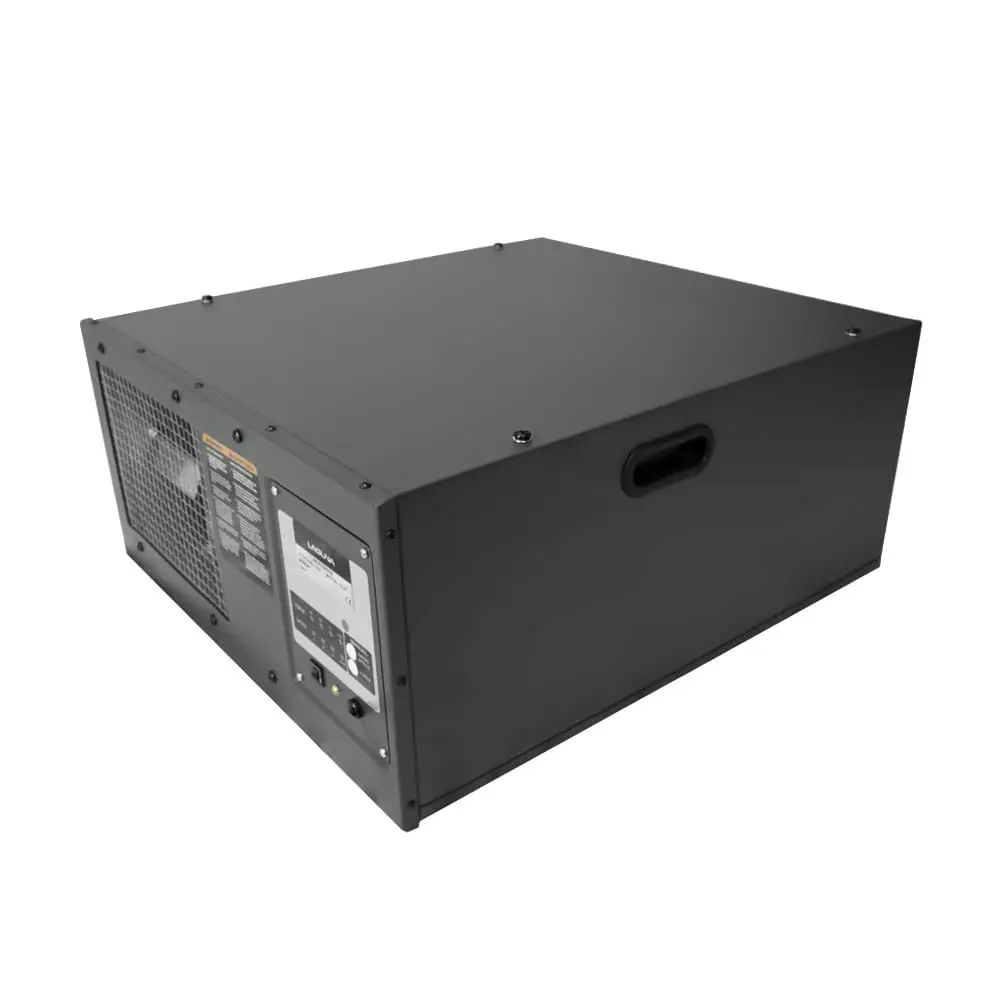

LAGUNA AFlux 12 – filtr powietrza do stolarni i warsztatu

LAGUNA AFlux 12 to warsztatowy system oczyszczania powietrza, którego zadaniem jest wychwytywanie drobnego pyłu pozostającego w pomieszczeniu mimo zastosowania odciągu podłączonego bezpośrednio do maszyny.

Podczas cięcia, frezowania, wiercenia, a szczególnie szlifowania drewna część najdrobniejszych cząstek przedostaje się poza króćce i osłony odciągowe. Nie zawsze opadają one od razu na podłogę – część pozostaje przez dłuższy czas zawieszona w powietrzu.

AFlux 12 zasysa powietrze z warsztatu, przepuszcza je przez dwustopniowy układ filtracyjny, a następnie kieruje oczyszczony strumień z powrotem do pomieszczenia. Urządzenie zostało zaprojektowane specjalnie do cichej cyrkulacji i filtracji niemetalicznego pyłu powstającego w obszarze roboczym.

Filtr powietrza i odciąg trocin – dwa różne zadania

AFlux 12 nie jest klasycznym odciągiem trocin.

Odciąg, np. LAGUNA CFlux lub PFlux, powinien zostać podłączony bezpośrednio do króćca pilarki, szlifierki, grubościówki czy frezarki. Jego zadaniem jest przejęcie odpadu możliwie blisko miejsca, w którym powstaje.

AFlux 12 oczyszcza natomiast powietrze całego pomieszczenia z drobniejszego pyłu, który przedostał się poza podstawowy system odciągowy.

W dobrze wyposażonym warsztacie oba rozwiązania wzajemnie się uzupełniają:

odciąg przy maszynie → ogranicza emisję pyłu u źródła

filtr AFlux 12 → przechwytuje drobny pył pozostający w powietrzu

Takie podejście jest szczególnie istotne w warsztatach, w których regularnie wykonuje się szlifowanie lub intensywną obróbkę materiałów drewnopochodnych.

Wydajność do 2038 m³/h – trzy prędkości filtracji

AFlux 12 posiada trzy ustawienia przepływu powietrza:

• 917 m³/h – bieg niski,
• 1244 m³/h – bieg średni,
• 2038 m³/h – bieg wysoki.

Operator może więc dopasować intensywność filtracji do aktualnej sytuacji.

Niższy bieg sprawdzi się podczas długotrwałego oczyszczania powietrza przy niższym poziomie hałasu. Maksymalna wydajność jest szczególnie przydatna podczas intensywnego szlifowania lub bezpośrednio po zakończeniu pracy generującej dużą ilość pyłu.

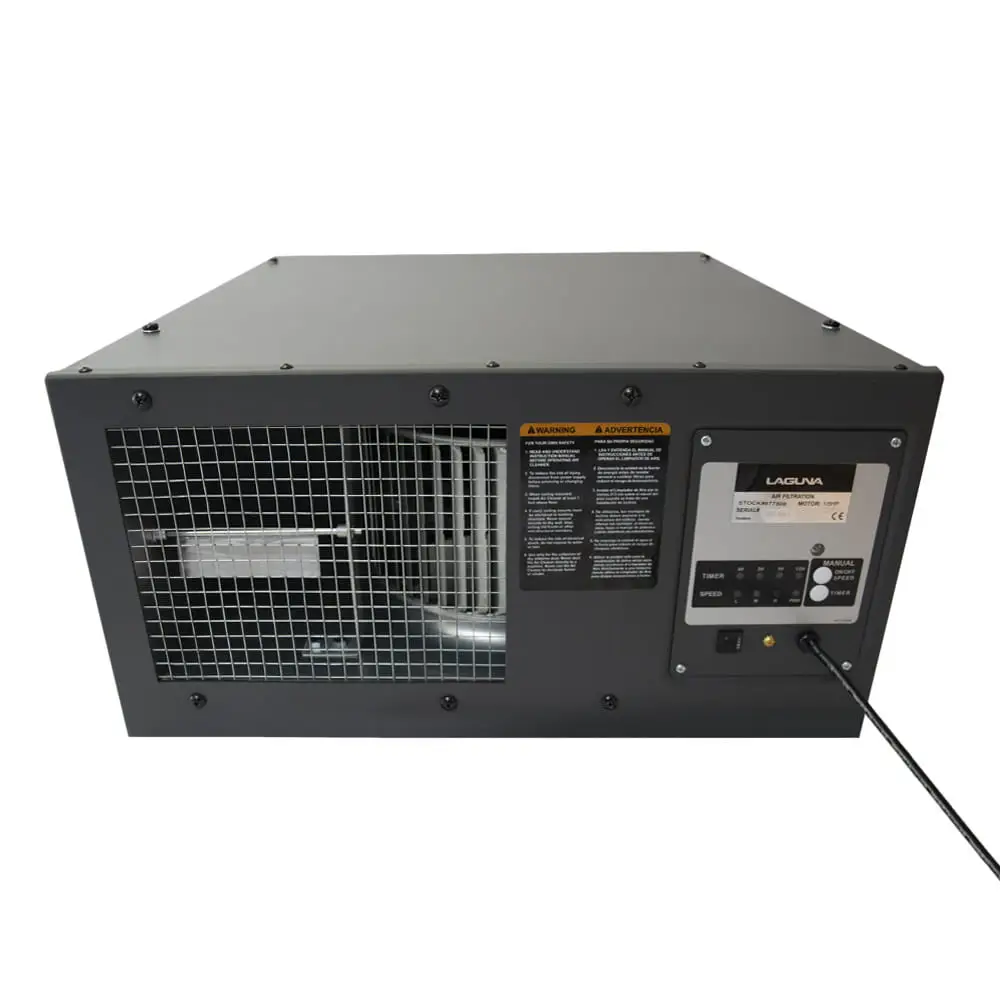

Sterowanie prędkością odbywa się z panelu urządzenia lub za pomocą pilota.

Do 22 pełnych cykli filtracji powietrza na godzinę

Producent określa możliwości AFlux 12 na przykładzie pomieszczenia o wymiarach:

6 × 6 × 2,5 m, czyli około 90 m³.

W takiej przestrzeni filtr może przetworzyć całą objętość powietrza:

• około 10 razy na godzinę na niskim biegu,
• około 14 razy na godzinę na średnim biegu,
• około 22 razy na godzinę przy maksymalnej wydajności.

W większych pomieszczeniach liczba pełnych wymian powietrza będzie odpowiednio niższa. W bardzo dużych warsztatach można stosować więcej niż jedną jednostkę filtrującą.

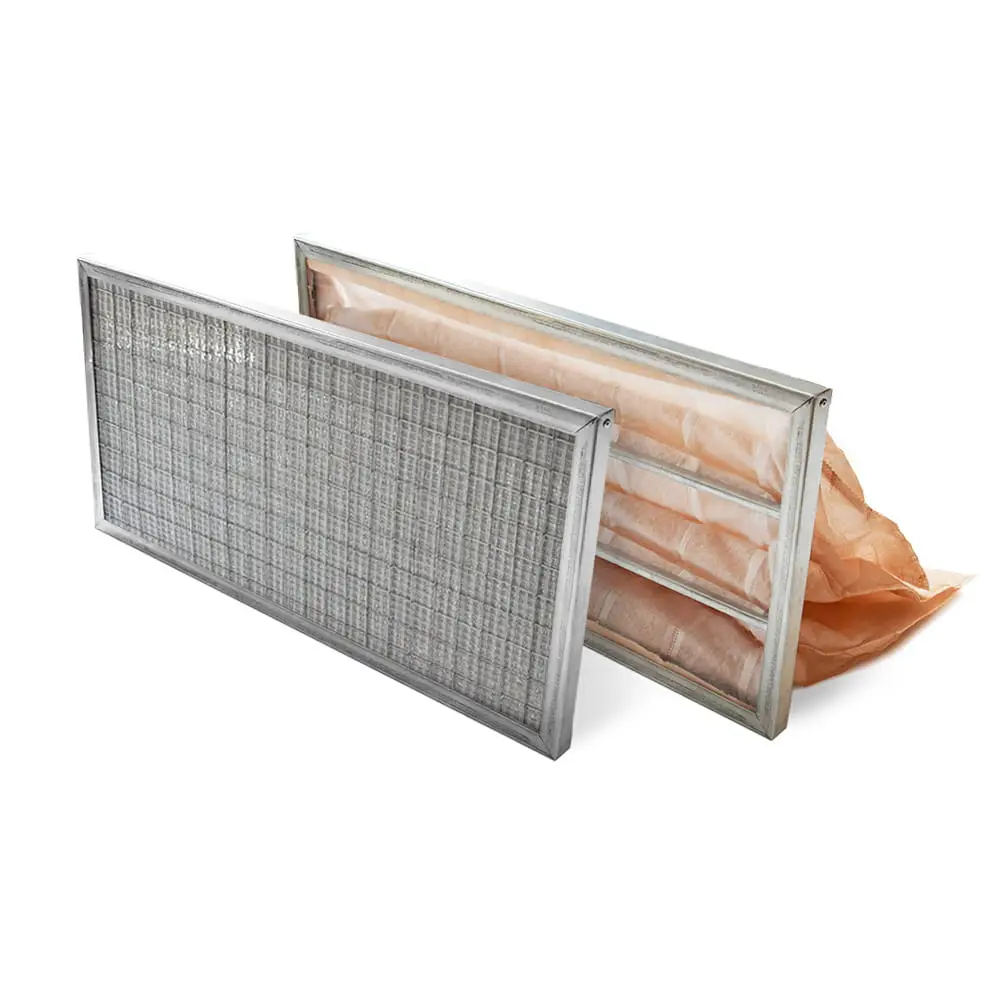

Dwustopniowa filtracja pyłu

AFlux 12 wykorzystuje dwa różne elementy filtracyjne pracujące jeden za drugim.

Pierwszy stopień zatrzymuje większe cząstki i chroni dokładniejszy filtr wewnętrzny przed zbyt szybkim zanieczyszczeniem.

Drugi stopień odpowiada za wychwytywanie znacznie drobniejszego pyłu.

Takie rozwiązanie pozwala połączyć wysoki przepływ powietrza z filtracją cząstek typowych dla obróbki drewna.

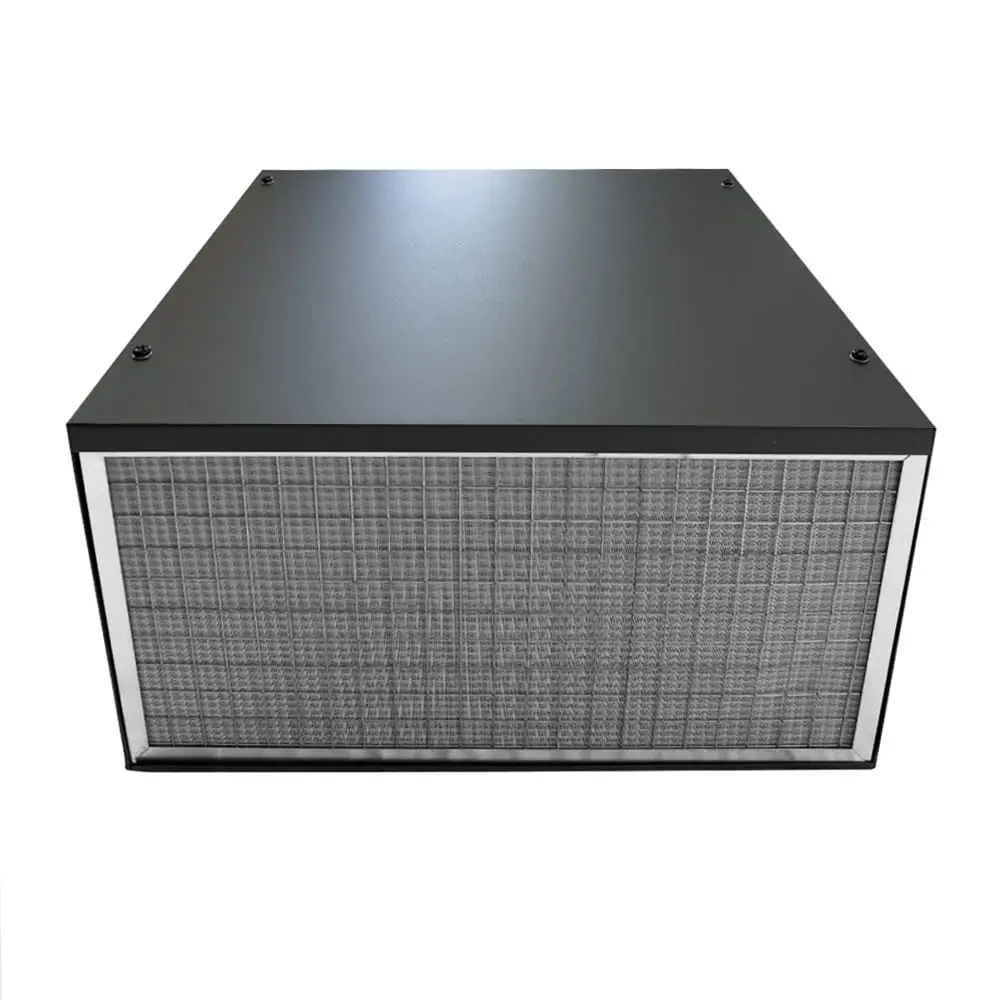

Zmywalny filtr elektrostatyczny 5 µm

Pierwszym stopniem jest zewnętrzny elektrostatyczny filtr 5 µm o wymiarach około 310 × 610 × 25 mm.

Jego zadaniem jest przechwycenie większych cząstek zanim strumień powietrza trafi do dokładniejszego wkładu wewnętrznego.

Dużą zaletą filtra zewnętrznego jest możliwość jego mycia i ponownego użycia.

Przy prawidłowej konserwacji nie trzeba więc wymieniać go za każdym razem, gdy zgromadzi się na nim warstwa pyłu.

Producent zaleca kontrolę i czyszczenie zależnie od intensywności użytkowania – orientacyjnie co 4–6 tygodni. Filtr należy wyjąć, dokładnie wypłukać, pozostawić do pełnego wyschnięcia i dopiero wtedy ponownie zamontować.

Wewnętrzny filtr 1 µm

Za filtrem wstępnym znajduje się dokładniejszy, trójworkowy filtr wewnętrzny 1 µm wykonany z wielowarstwowego materiału syntetycznego.

Aktualna instrukcja europejskiej wersji określa jego skuteczność jako przechwytywanie około 91% cząstek o wielkości 1 mikrona i większych.

Wymiary filtra wynoszą około:

310 × 610 × 310 mm.

Filtr wewnętrzny odpowiada za wychwytywanie drobniejszych zanieczyszczeń, które przeszły przez pierwszy stopień.

W przeciwieństwie do zewnętrznego wkładu elektrostatycznego nie jest przeznaczony do mycia wodą. Jego stan należy kontrolować i wymienić, gdy nagromadzenie pyłu zacznie wyraźnie ograniczać przepływ.

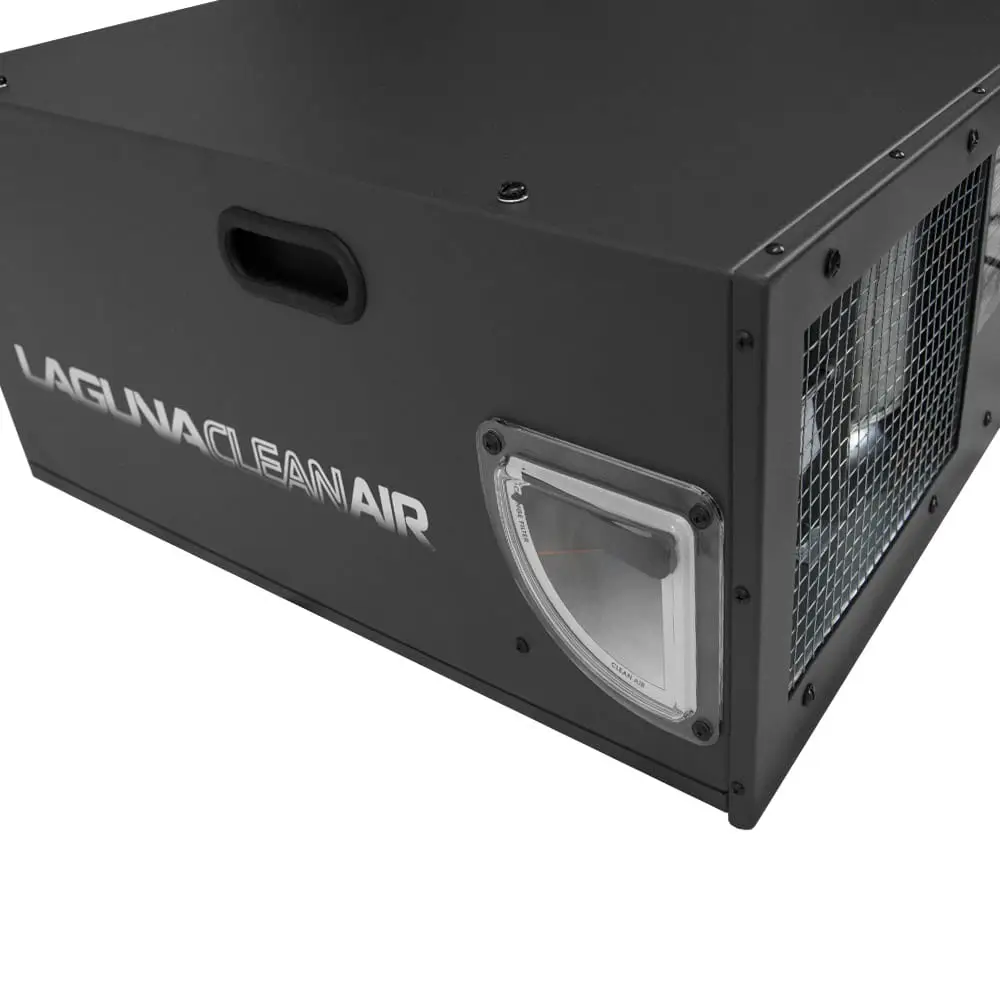

Wskaźnik zabrudzenia filtra – wiadomo, kiedy potrzebne jest czyszczenie

AFlux 12 posiada mechaniczny wskaźnik przepływu powietrza, który pomaga kontrolować stan układu filtracyjnego.

Przy pracującym urządzeniu wskaźnik pokazuje, czy przepływ przez filtry pozostaje prawidłowy. Jeżeli opór wzrasta na skutek nagromadzenia pyłu, można szybko rozpoznać konieczność wyczyszczenia filtra zewnętrznego lub sprawdzenia wkładu wewnętrznego.

To praktyczniejsze rozwiązanie niż ocenianie stanu filtrów wyłącznie na podstawie czasu pracy.

Rzeczywista szybkość ich zabrudzenia zależy przecież od rodzaju wykonywanych prac i ilości pyłu w konkretnym warsztacie.

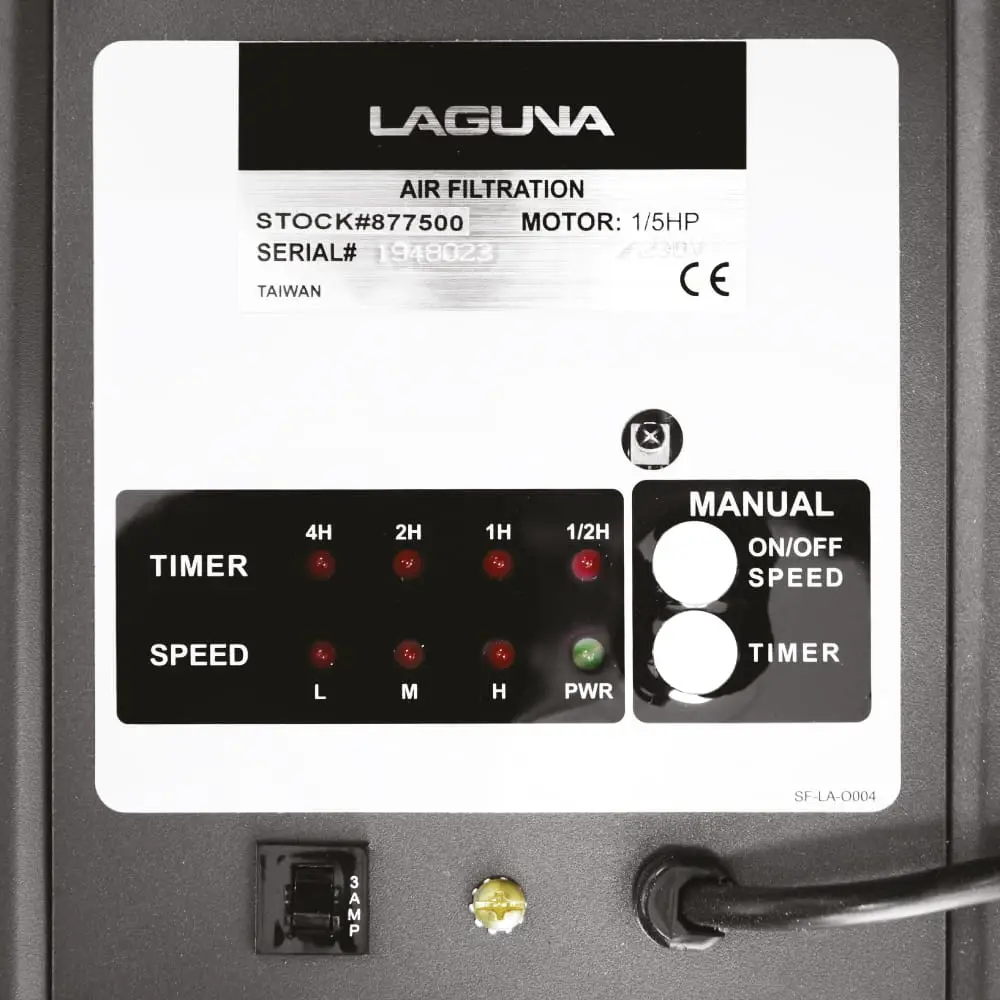

Timer 0,5 / 1 / 2 / 4 godziny

Jedną z najbardziej praktycznych funkcji AFlux 12 jest programator czasowy.

Można ustawić automatyczną pracę przez:

• 30 minut,
• 1 godzinę,
• 2 godziny,
• 4 godziny.

Po upływie wybranego czasu urządzenie samoczynnie się wyłącza.

Ma to szczególne znaczenie w stolarni.

Po zakończeniu szlifowania czy cięcia część drobnego pyłu nadal znajduje się w powietrzu. Operator może więc zakończyć pracę, pozostawić AFlux 12 włączony na określony czas i nie musi później wracać do warsztatu tylko po to, żeby wyłączyć filtr.

Pilot zdalnego sterowania

AFlux 12 dostarczany jest z pilotem zdalnego sterowania.

Pozwala on:

• włączać i wyłączać urządzenie,
• zmieniać prędkość wentylatora,
• ustawiać czas pracy.

Pilot ma szczególne znaczenie wtedy, gdy filtr zostanie zamontowany pod sufitem i ręczny dostęp do panelu będzie utrudniony.

W zestawie znajdują się również 2 baterie AAA do pilota.

Montaż pod sufitem – filtracja bez zajmowania powierzchni warsztatu

AFlux 12 został przygotowany do podwieszenia pod sufitem lub inną odpowiednio wytrzymałą konstrukcją.

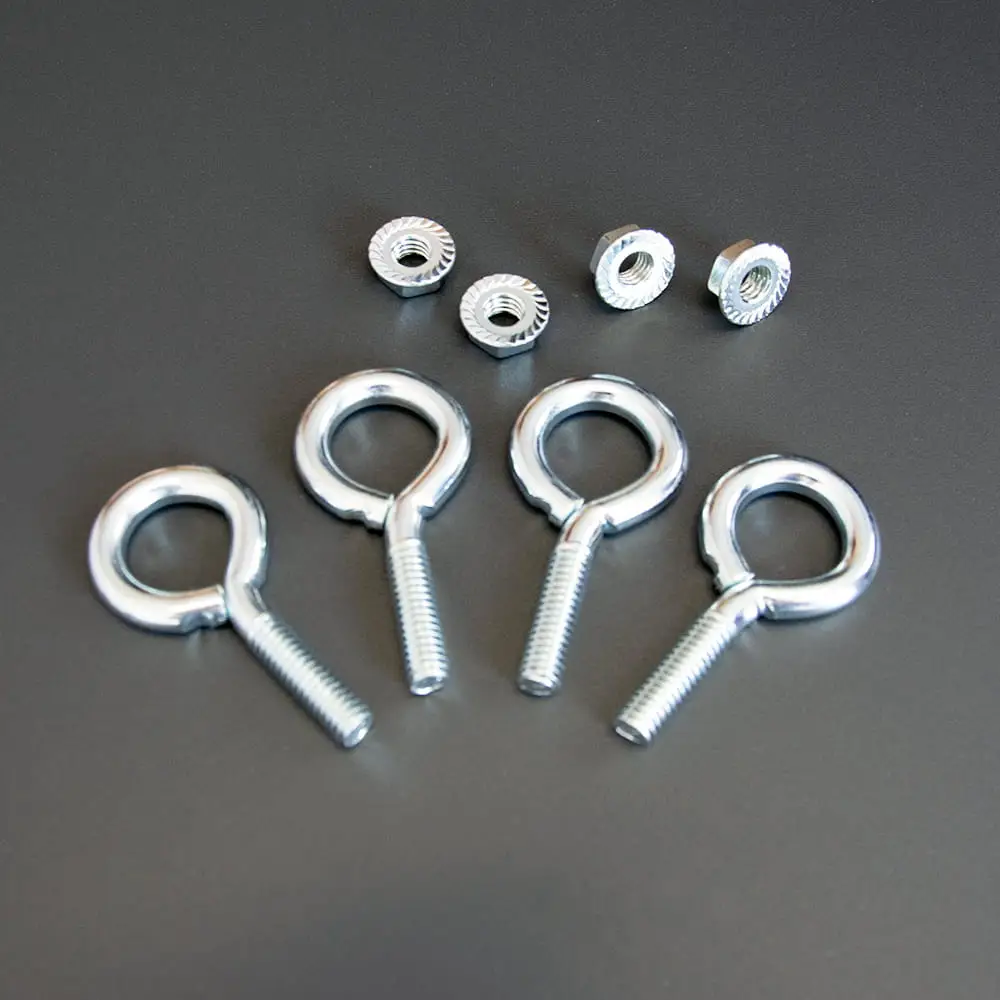

W zestawie znajdują się cztery śruby oczkowe i nakrętki potrzebne do przygotowania urządzenia do podwieszenia.

Montaż sufitowy ma kilka praktycznych zalet:

• urządzenie nie zajmuje miejsca na podłodze,
• nie koliduje z przemieszczaniem materiału,
• może zostać umieszczone w miejscu zapewniającym dobrą cyrkulację powietrza,
• pozostaje łatwo dostępne za pomocą pilota.

Podczas wyboru miejsca należy zapewnić swobodny wlot i wylot powietrza. Nie powinno się umieszczać urządzenia w miejscu, gdzie przepływ będzie blokowany przez ściany, wyposażenie lub elementy instalacji.

Konstrukcja, do której zostanie podwieszony filtr, musi być odpowiednio wytrzymała. Nie należy mocować urządzenia wyłącznie do płyty gipsowej, sufitu podwieszanego ani innych elementów niekonstrukcyjnych.

Możliwość ustawienia bez podwieszania

Montaż sufitowy nie jest jedyną możliwością.

W wyposażeniu znajdują się również 4 gumowe nóżki, dlatego urządzenie można stabilnie ustawić na odpowiednio przygotowanej powierzchni roboczej.

Daje to możliwość zastosowania AFlux 12 również tam, gdzie konstrukcja budynku nie pozwala na wygodne zawieszenie filtra.

Najważniejsze jest zachowanie swobodnego przepływu powietrza przez wlot i wylot urządzenia.

Poziom hałasu od 55,6 do 59,6 dB

Filtr został zaprojektowany do długotrwałej pracy w pomieszczeniu warsztatowym, dlatego istotnym parametrem jest poziom hałasu.

W zależności od wybranego biegu wynosi on:

• 55,6 dB – niski bieg,
• 56,1 dB – średni bieg,
• 59,6 dB – wysoki bieg.

Pozwala to pozostawić urządzenie pracujące również podczas mniej hałaśliwych czynności lub po zakończeniu właściwej obróbki.

Rzeczywisty poziom dźwięku w warsztacie będzie oczywiście zależał również od akustyki pomieszczenia i innych pracujących maszyn.

Silnik 150 W – niewielki pobór mocy przy dużym przepływie

Za cyrkulację powietrza odpowiada silnik o mocy 150 W.

Przy maksymalnym przepływie 2038 m³/h urządzenie nie potrzebuje więc silnika o mocy charakterystycznej dla odciągów trocin. Wynika to z zupełnie innego sposobu pracy – AFlux 12 nie musi transportować ciężkich wiórów przez wąskie przewody, lecz wymusza cyrkulację powietrza w pomieszczeniu.

Zasilanie wynosi:

230 V / 50 Hz / 1 faza, a pobór prądu około 2,5 A.

Urządzenie nie wymaga zasilania trójfazowego 400 V.

AFlux 12 podczas szlifowania drewna

Szlifowanie jest jednym z najbardziej oczywistych zastosowań filtra powietrza.

Szlifierka powinna być podłączona do odpowiedniego odciągu, który odbiera pył bezpośrednio ze strefy roboczej. Mimo tego część drobniejszych cząstek może wydostać się do pomieszczenia.

AFlux 12 może wtedy pracować równolegle z odciągiem, cały czas filtrując powietrze w warsztacie.

Po zakończeniu szlifowania timer pozwala pozostawić urządzenie włączone jeszcze przez 30 minut, godzinę, dwie lub cztery godziny.

AFlux 12 przy obróbce MDF i płyt drewnopochodnych

Cięcie i frezowanie MDF, sklejki oraz płyt drewnopochodnych może generować bardzo drobny pył.

Podstawą nadal powinien być skuteczny odciąg przy maszynie, ale dodatkowa filtracja powietrza pomaga ograniczać ilość zanieczyszczeń, które rozprzestrzeniły się po pomieszczeniu.

Dwustopniowy układ 5 µm + 1 µm sprawia, że AFlux 12 jest dobrze dopasowany właśnie do takiego zastosowania.

AFlux 12 przy pilarce i frezarce

Przy pilarce czy frezarce większe trociny powinny zostać przejęte przez podstawowy odciąg.

Filtr powietrza działa natomiast jako drugi etap ochrony warsztatu przed pyłem, który wydostał się z obudowy maszyny lub nie został przejęty przez króciec.

Może pracować przez cały czas używania maszyny, a następnie kontynuować filtrację dzięki ustawionemu timerowi.

Gdzie najlepiej zamontować filtr powietrza?

W przypadku montażu pod sufitem należy wybrać miejsce, w którym urządzenie będzie mogło wytworzyć możliwie swobodną cyrkulację powietrza przez całe pomieszczenie.

Nie powinno się montować AFlux 12:

• bezpośrednio w narożniku,
• tuż przy ścianie blokującej przepływ,
• przy nawiewach ogrzewania lub chłodzenia,
• w miejscu zasłoniętym wysokimi regałami lub innymi maszynami.

Celem nie jest ustawienie filtra bezpośrednio przy źródle pyłu, jak w przypadku odciągu, ale wytworzenie obiegu umożliwiającego stopniowe przefiltrowanie powietrza w całym warsztacie.

Dla kogo jest LAGUNA AFlux 12?

AFlux 12 będzie odpowiednim rozwiązaniem przede wszystkim dla:

• profesjonalnych stolarni,
• zakładów meblarskich,
• pracowni stolarskich,
• warsztatów wykorzystujących szlifierki,
• pracowni obrabiających MDF i sklejkę,
• warsztatów z maszynami CNC,
• szkół i pracowni technicznych,
• wymagających warsztatów prywatnych.

Laguna Polska klasyfikuje urządzenie do profesjonalnego zastosowania.

Szczególnie warto rozważyć AFlux 12, jeżeli mimo sprawnego systemu odciągowego po zakończeniu pracy na powierzchniach warsztatu nadal szybko pojawia się warstwa drobnego pyłu.

AFlux 12 czy MFlux 5 – czym się różnią?

Oba urządzenia służą do oczyszczania powietrza w warsztacie, ale reprezentują inne podejście.

AFlux 12:

• jest przede wszystkim filtrem stacjonarnym,
• może być podwieszony pod sufitem,
• osiąga przepływ do 2038 m³/h,
• wykorzystuje filtrację 5 µm + 1 µm,
• zapewnia bardzo dużą liczbę wymian powietrza w stosunku do swoich wymiarów.

MFlux 5:

• jest urządzeniem mobilnym,
• można przestawiać go pomiędzy stanowiskami,
• wykorzystuje dwa filtry HEPA,
• jest ukierunkowany na dokładniejszą filtrację bardzo drobnych cząstek,
• oferuje mniejszy maksymalny przepływ powietrza.

AFlux 12 będzie więc szczególnie interesujący tam, gdzie priorytetem jest szybka cyrkulacja dużej ilości powietrza w całym warsztacie, natomiast MFlux 5 oferuje bardziej zaawansowaną filtrację HEPA i mobilność.

Najważniejsze zalety LAGUNA AFlux 12

• Maksymalny przepływ 2038 m³/h pozwala szybko filtrować dużą objętość powietrza.
• Trzy prędkości 917 / 1244 / 2038 m³/h umożliwiają dopasowanie wydajności do aktualnego zapylenia i oczekiwanego poziomu hałasu.
• Do 22 pełnych cykli filtracji na godzinę w pomieszczeniu 6 × 6 × 2,5 m pozwala skutecznie wspomagać oczyszczanie powietrza w warsztacie.
• Dwustopniowa filtracja 5 µm + 1 µm zatrzymuje większe i drobniejsze frakcje pyłu.
• Zewnętrzny filtr elektrostatyczny jest zmywalny, dzięki czemu można go wielokrotnie używać po prawidłowym czyszczeniu.
• Wskaźnik przepływu informuje o stanie filtrów, pomagając określić moment potrzebnego czyszczenia lub wymiany.
• Timer 0,5 / 1 / 2 / 4 godziny umożliwia pozostawienie filtra pracującego po zakończeniu pracy.
• Pilot zdalnego sterowania pozwala obsługiwać urządzenie również po zamontowaniu go pod sufitem.
• Możliwość montażu sufitowego oszczędza miejsce na podłodze warsztatu.
• Niski poziom hałasu 55,6–59,6 dB sprzyja długotrwałej pracy urządzenia.
• Silnik 150 W pozwala połączyć duży przepływ powietrza z niewielkim poborem mocy.
• Zasilanie 230 V umożliwia zastosowanie bez instalacji trójfazowej 400 V.

FAQ

Czy LAGUNA AFlux 12 jest odciągiem trocin?

Nie. AFlux 12 jest filtrem powietrza w pomieszczeniu. Nie służy do transportowania trocin bezpośrednio z maszyny. Najlepszy efekt uzyskuje się, stosując go razem z odpowiednim odciągiem podłączonym do pilarki, szlifierki, grubościówki lub innego urządzenia.

Jaką wydajność ma LAGUNA AFlux 12?

Urządzenie posiada trzy prędkości przepływu: 917, 1244 oraz 2038 m³/h.

Jak duży warsztat może obsłużyć AFlux 12?

Dla pomieszczenia 6 × 6 × 2,5 m, czyli około 90 m³, producent podaje około 10, 14 lub 22 pełnych cykli filtracji powietrza na godzinę w zależności od ustawionej prędkości. W większej przestrzeni liczba wymian będzie odpowiednio mniejsza.

Jakie filtry ma AFlux 12?

Pierwszym stopniem jest zmywalny filtr elektrostatyczny 5 µm, a drugim wewnętrzny trójworkowy filtr 1 µm.

Czy filtr zewnętrzny można myć?

Tak. Zewnętrzny filtr elektrostatyczny można wypłukać. Po myciu musi całkowicie wyschnąć przed ponownym zamontowaniem.

Czy filtr wewnętrzny można myć?

Nie. Wewnętrzny filtr 1 µm nie jest przeznaczony do mycia wodą. Przy znacznym zabrudzeniu i spadku przepływu należy go wymienić.

Czy AFlux 12 można zamontować pod sufitem?

Tak. Urządzenie zostało przygotowane do montażu sufitowego, a w zestawie znajdują się cztery śruby oczkowe i nakrętki. Mocowanie musi zostać wykonane do odpowiednio wytrzymałych elementów konstrukcyjnych.

Czy AFlux 12 ma timer?

Tak. Można ustawić pracę przez 30 minut, 1 godzinę, 2 godziny lub 4 godziny. Po upływie tego czasu urządzenie automatycznie się wyłącza.

Czy AFlux 12 ma pilot?

Tak. Pilot znajduje się w zestawie i umożliwia sterowanie włączaniem, prędkością wentylatora oraz timerem.

Czy filtr nadaje się do warsztatu, w którym szlifuje się drewno?

Tak. Jest to jedno z najbardziej praktycznych zastosowań AFlux 12. Powinien jednak pracować jako uzupełnienie odciągu podłączonego bezpośrednio do szlifierki, a nie jego zamiennik.

Jak głośny jest LAGUNA AFlux 12?

W zależności od biegu poziom hałasu wynosi 55,6 dB, 56,1 dB lub 59,6 dB.

Czy AFlux 12 działa na 230 V?

Tak. Europejska wersja pracuje z zasilaniem 230 V / 50 Hz / 1 faza. Silnik ma moc 150 W.

Wyposażenie standardowe

• filtr powietrza LAGUNA AFlux 12,
• zewnętrzny zmywalny filtr elektrostatyczny 5 µm,
• wewnętrzny filtr workowy 1 µm,
• pilot zdalnego sterowania,
• 2 baterie AAA do pilota,
• 4 śruby oczkowe do montażu sufitowego,
• 4 nakrętki kołnierzowe do montażu sufitowego,
• 4 gumowe nóżki.

Dane techniczne

• Model: LAGUNA AFlux 12
• Kod produktu: 151-AFlux12
• Typ: warsztatowy filtr / oczyszczacz powietrza
• Zalecane zastosowanie: profesjonalne
• Moc silnika: 150 W
• Zasilanie: 230 V / 50 Hz / 1 faza
• Pobór prądu: 2,5 A
• Liczba prędkości: 3
• Przepływ powietrza – bieg niski: 917 m³/h
• Przepływ powietrza – bieg średni: 1244 m³/h
• Przepływ powietrza – bieg wysoki: 2038 m³/h
• Cykle filtracji dla pomieszczenia 6 × 6 × 2,5 m: 10 / 14 / 22 razy na godzinę
• Filtr zewnętrzny: zmywalny, elektrostatyczny, 5 µm
• Wymiary filtra zewnętrznego: 310 × 610 × 25 mm
• Filtr wewnętrzny: trójworkowy, materiał poliestrowy, 1 µm
• Wymiary filtra wewnętrznego: 310 × 610 × 310 mm
• Timer: tak
• Ustawienia timera: 0,5 / 1 / 2 / 4 godziny
• Sterowanie: panel urządzenia + pilot
• Montaż sufitowy: tak
• Poziom hałasu – niski bieg: 55,6 dB
• Poziom hałasu – średni bieg: 56,1 dB
• Poziom hałasu – wysoki bieg: 59,6 dB
• Wymiary urządzenia: 712 × 610 × 305 mm
• Masa netto: 25,4 kg
• Masa z opakowaniem: 28,6 kg.
