Dłutarka stołowa do drewna JET JBM-5 370 W 230 V 12,7 mm

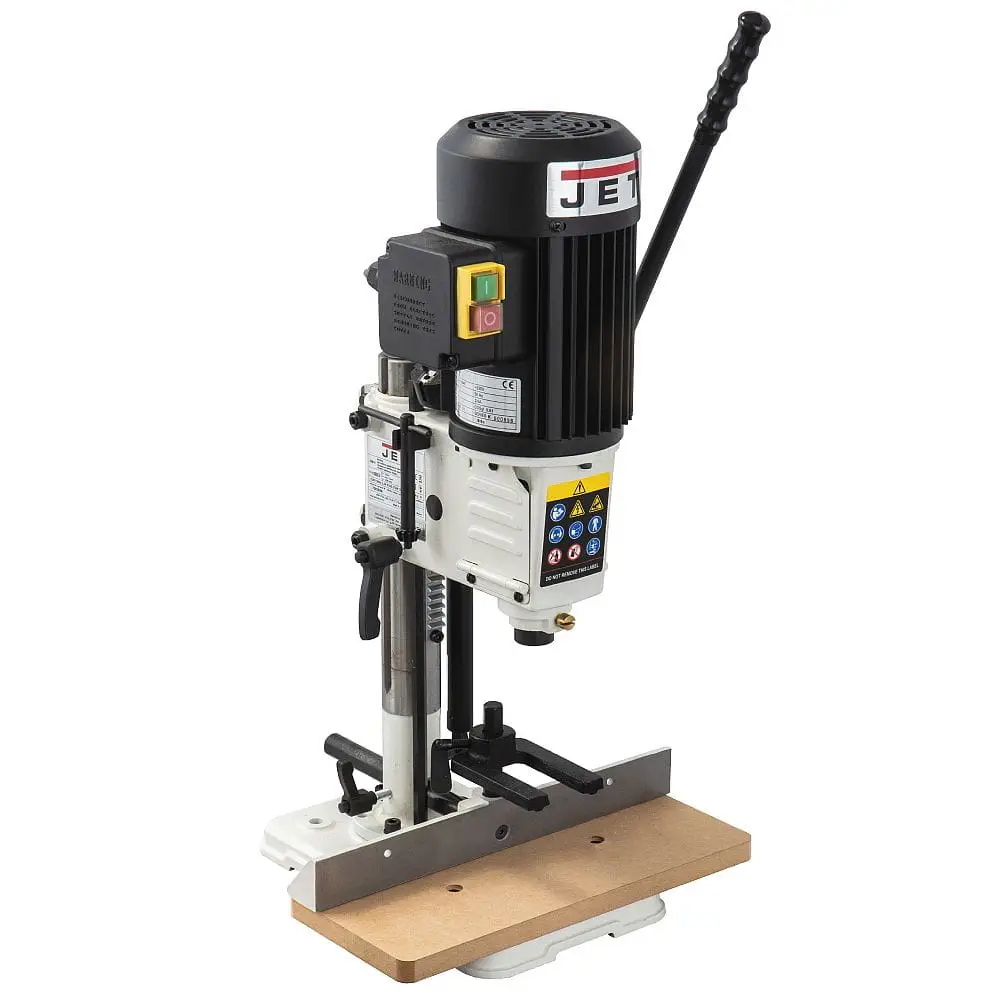

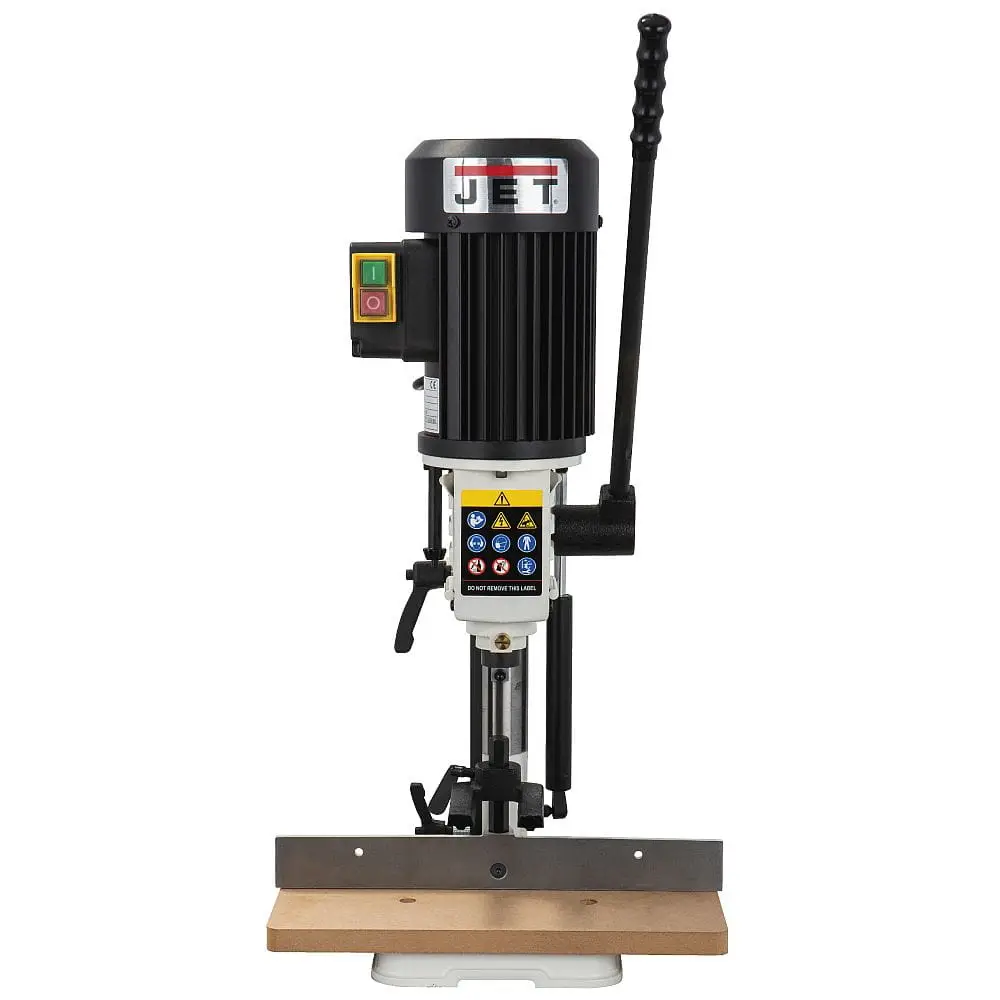

JET JBM-5 – kompaktowa dłutarka stołowa do drewna

JET JBM-5 to stołowa dłutarka przeznaczona do wykonywania kwadratowych i prostokątnych gniazd w drewnie oraz odpowiednich materiałach drewnopochodnych.

Maszyna wykorzystuje zestaw składający się z obracającego się wiertła ślimakowego oraz nieruchomego dłuta kwadratowego. Wiertło usuwa materiał ze środka otworu, natomiast cztery krawędzie dłuta formują proste ściany i narożniki gniazda.

JET JBM-5 dobrze sprawdzi się podczas wykonywania połączeń czopowych, gniazd w elementach ramowych, otworów pod zamki oraz innych prac wymagających powtarzalnych otworów o prostokątnym przekroju.

Kompaktowe wymiary i masa około 20 kg ułatwiają ustawienie maszyny w mniejszym warsztacie. Dłutarka może zostać zamocowana do stabilnego stołu roboczego i wykorzystywana zarówno na stałym stanowisku, jak i podczas prac montażowych.

Do wykonywania gniazd i połączeń czopowych

JET JBM-5 może być wykorzystywana podczas:

• wykonywania gniazd pod czopy,

• przygotowywania ram i stelaży,

• produkcji niewielkich mebli,

• wykonywania połączeń nóg z oskrzyniami,

• przygotowywania elementów drzwiowych,

• wykonywania gniazd pod zamki,

• obróbki listew i kantówek,

• przygotowywania połączeń w konstrukcjach drewnianych,

• wykonywania otworów kwadratowych,

• tworzenia dłuższych gniazd prostokątnych,

• przygotowywania kilku jednakowych elementów,

• wykonywania otworów nieprzelotowych i przelotowych.

W porównaniu z wykonywaniem gniazda zwykłą wiertarką dłutarka ogranicza konieczność późniejszego ręcznego wyrównywania narożników dłutem stolarskim.

Jak działa dłuto kwadratowe?

Zestaw roboczy składa się z:

• zewnętrznego dłuta o kwadratowym przekroju,

• obracającego się wewnątrz wiertła ślimakowego.

Wiertło usuwa większość drewna i transportuje wióry w kierunku bocznego otworu dłuta. Nieruchoma tuleja dłutująca zagłębia się w materiał i wycina cztery narożniki.

Podczas wykonywania dłuższego gniazda operator wykonuje kilka sąsiadujących zagłębień. Element przesuwa się wzdłuż przykładnicy, zachowując jednakową odległość gniazda od krawędzi materiału.

Kierunek wykonywania kolejnych otworów należy dobrać tak, aby wióry mogły swobodnie wydostawać się przez boczny otwór dłuta.

Maksymalny wymiar dłuta 12,7 × 12,7 mm

Największy obsługiwany wymiar dłuta wynosi:

12,7 × 12,7 mm

Odpowiada to rozmiarowi 1/2 cala.

Można stosować również mniejsze zestawy, na przykład:

• 6,35 mm,

• 8 mm,

• 9,5 mm,

• 12,7 mm.

Mniejsze dłuta sprawdzą się przy delikatnych elementach meblowych i węższych gniazdach. Większe umożliwiają szybsze przygotowanie otworów pod masywniejsze czopy.

Dłuta i wiertła robocze należy dobrać osobno. Standardowe wyposażenie obejmuje tuleje mocujące, ale nie kompletny zestaw dłut w każdym rozmiarze.

Skok głowicy 120 mm

Maksymalny pionowy skok zespołu roboczego wynosi:

120 mm

Parametr określa zakres ruchu głowicy podczas opuszczania dłuta.

Rzeczywista głębokość wykonywanego gniazda zależy również od:

• długości zastosowanego dłuta,

• długości wiertła,

• wysokości obrabianego elementu,

• ustawienia ogranicznika głębokości,

• sposobu zamocowania materiału.

Przy głębokich gniazdach nie należy zagłębiać narzędzia od razu na pełną głębokość. Zalecane jest wykonywanie pracy etapami po około 25 mm, z okresowym podnoszeniem dłuta w celu odprowadzenia wiórów.

Regulowany ogranicznik głębokości

JET JBM-5 ma ogranicznik pozwalający ustawić maksymalne opuszczenie głowicy.

Funkcja ułatwia wykonywanie:

• gniazd nieprzelotowych,

• otworów o jednakowej głębokości,

• kilku identycznych elementów,

• seryjnych połączeń czopowych,

• otworów pod zamki i okucia.

Po prawidłowym ustawieniu ogranicznika każde kolejne zagłębienie kończy się na tej samej wysokości.

Przed rozpoczęciem serii warto wykonać próbne gniazdo w materiale odpadowym i sprawdzić rzeczywistą głębokość.

Moc wyjściowa 370 W w trybie S1

Europejska wersja JET JBM-5 jest wyposażona w silnik o mocy wyjściowej:

370 W / 0,5 HP

Silnik jest przystosowany do pracy w trybie:

S1

Oznacza to możliwość pracy ciągłej przy obciążeniu znamionowym, pod warunkiem stosowania odpowiednio ostrych narzędzi i prawidłowego posuwu.

Moc należy dopasować do możliwości kompaktowej konstrukcji. JBM-5 jest przeznaczona przede wszystkim do podstawowych i średnio wymagających prac stolarskich, a nie do wielogodzinnej produkcji z dłutami o dużym przekroju w bardzo twardym drewnie.

Przy maksymalnym dłucie 12,7 mm materiał należy usuwać stopniowo i nie wywierać nadmiernego nacisku na dźwignię.

Prędkość wrzeciona 1450 obr./min

Wiertło ślimakowe obraca się z prędkością:

1450 obr./min

Prędkość została dobrana do pracy z zestawami dłutującymi przeznaczonymi do drewna.

Tempo opuszczania głowicy powinno być:

• wystarczająco szybkie, aby ograniczyć przypalanie,

• dostatecznie spokojne, aby nie zatrzymać silnika,

• dopasowane do twardości drewna,

• zmniejszone przy większym dłucie,

• kontrolowane przy głębokich otworach.

Zbyt wolne zagłębianie może powodować nadmierne nagrzewanie końcówki wiertła. Zbyt szybkie może doprowadzić do przeciążenia, zakleszczenia zestawu lub zatrzymania wrzeciona.

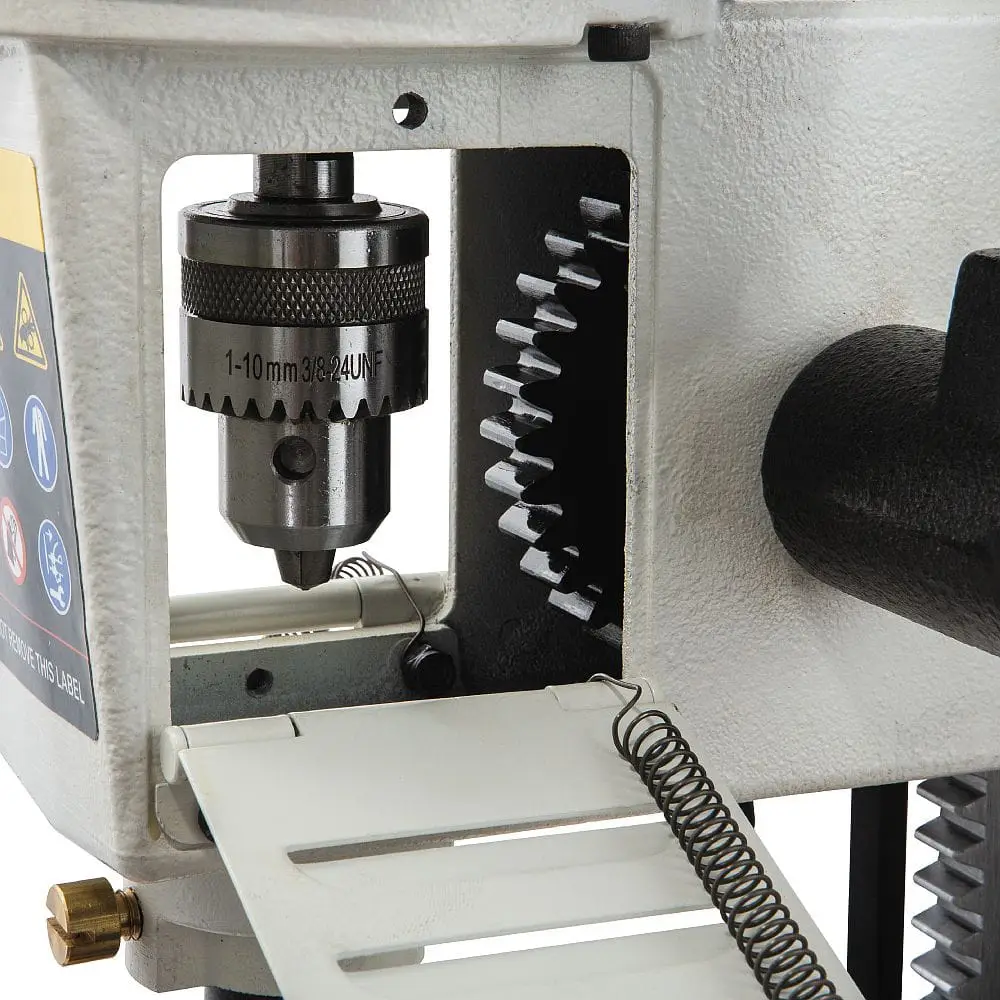

Uchwyt wiertarski 10 mm

Wiertło znajdujące się wewnątrz dłuta jest mocowane w uchwycie o maksymalnej średnicy:

10 mm

W zestawie znajduje się uchwyt z kluczem służącym do dokręcania.

Przed uruchomieniem należy sprawdzić, czy:

• wiertło jest osadzone centralnie,

• chwyt został mocno zaciśnięty,

• klucz został wyjęty z uchwytu,

• boczne osłony uchwytu są zamknięte,

• wiertło nie wykazuje nadmiernego bicia.

Do krótszych wierteł można wykorzystać dostarczone przedłużenie wrzeciona.

Trzy tuleje mocujące dłuta

W standardowym wyposażeniu znajdują się trzy tuleje umożliwiające montaż dłut o średnicach trzpienia:

• 15,87 mm – 5/8 cala,

• 19,05 mm – 3/4 cala,

• 20,64 mm – 13/16 cala.

Przed zakupem zestawu dłutującego należy sprawdzić:

• wymiar kwadratowej części dłuta,

• średnicę trzpienia dłuta,

• średnicę chwytu wiertła,

• długość wiertła,

• kompatybilność z uchwytem 10 mm,

• wymaganą przestrzeń pomiędzy dłutem a materiałem.

Sam wymiar kwadratowego otworu nie określa jeszcze zgodności całego zestawu z maszyną.

Prawidłowe ustawienie wiertła wewnątrz dłuta

Pomiędzy końcówką wiertła a krawędziami dłuta należy pozostawić właściwy odstęp.

Instrukcja przewiduje zakres około:

1,5–4 mm

Odpowiednia przestrzeń umożliwia swobodne odprowadzanie wiórów i ogranicza przegrzewanie narzędzia.

Zbyt mały odstęp może powodować:

• zapychanie dłuta,

• przypalanie drewna,

• nagrzewanie zestawu,

• zwiększone obciążenie silnika,

• trudności z zagłębianiem.

Zbyt duży odstęp może pogarszać jakość krawędzi i powodować niewłaściwe prowadzenie zestawu.

Boczny otwór dłuta powinien być skierowany w lewo albo w prawo, zgodnie z kierunkiem wykonywania kolejnych zagłębień.

Długa, przestawna dźwignia posuwu

Głowicę opuszcza się za pomocą długiej dźwigni zapewniającej odpowiednie przełożenie siły.

Położenie rękojeści można zmieniać, odciągając ją od mechanizmu i obracając do wygodnej pozycji.

Rozwiązanie ułatwia:

• dopasowanie uchwytu do wzrostu operatora,

• pracę przy różnych wysokościach materiału,

• wykonywanie głębszych gniazd,

• ograniczenie niewygodnego ułożenia dłoni,

• zachowanie płynnego posuwu.

Dźwignię należy opuszczać ruchem kontrolowanym, bez gwałtownego nacisku.

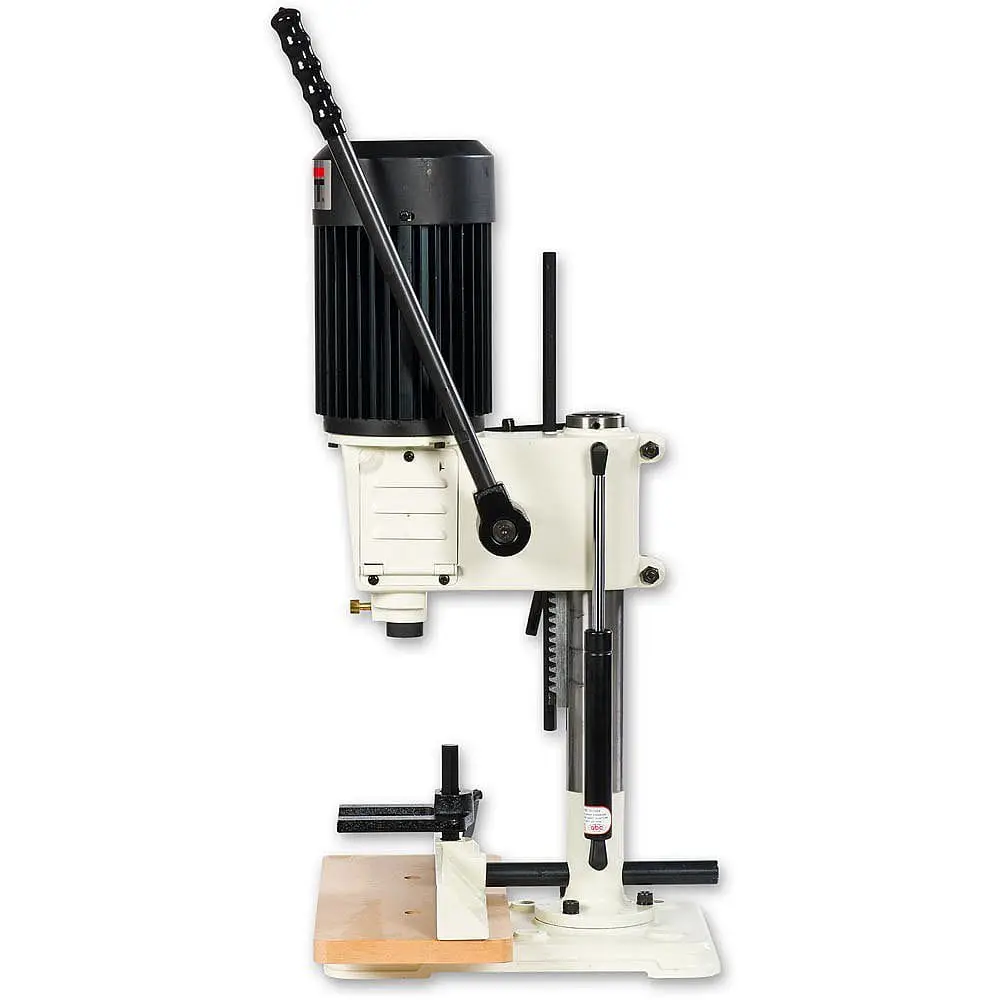

Siłownik gazowy wspomagający głowicę

Ciężar silnika i zespołu roboczego jest kompensowany przez siłownik gazowy.

Mechanizm:

• zmniejsza siłę potrzebną do unoszenia głowicy,

• pomaga utrzymać ją w górnym położeniu,

• ułatwia wykonywanie wielu kolejnych otworów,

• ogranicza gwałtowne opadanie,

• poprawia kontrolę nad ruchem roboczym.

Siłownik współpracuje z mechanizmem listwy zębatej prowadzącym głowicę po kolumnie.

Regulowana przykładnica wzdłużna

Przykładnica ma wymiary:

320 × 40 mm

Jej położenie można zmieniać w zależności od wymaganej odległości gniazda od krawędzi elementu.

Maksymalna odległość od powierzchni przykładnicy do środka dłuta wynosi:

90 mm

Przykładnica pomaga:

• prowadzić materiał równolegle,

• zachować jednakowe odsunięcie gniazda,

• wykonywać kilka sąsiadujących otworów,

• powtarzać ustawienie w kolejnych elementach,

• ograniczyć obracanie materiału podczas posuwu.

Po ustawieniu przykładnicę należy mocno zablokować. Przed rozpoczęciem serii należy sprawdzić położenie na próbce.

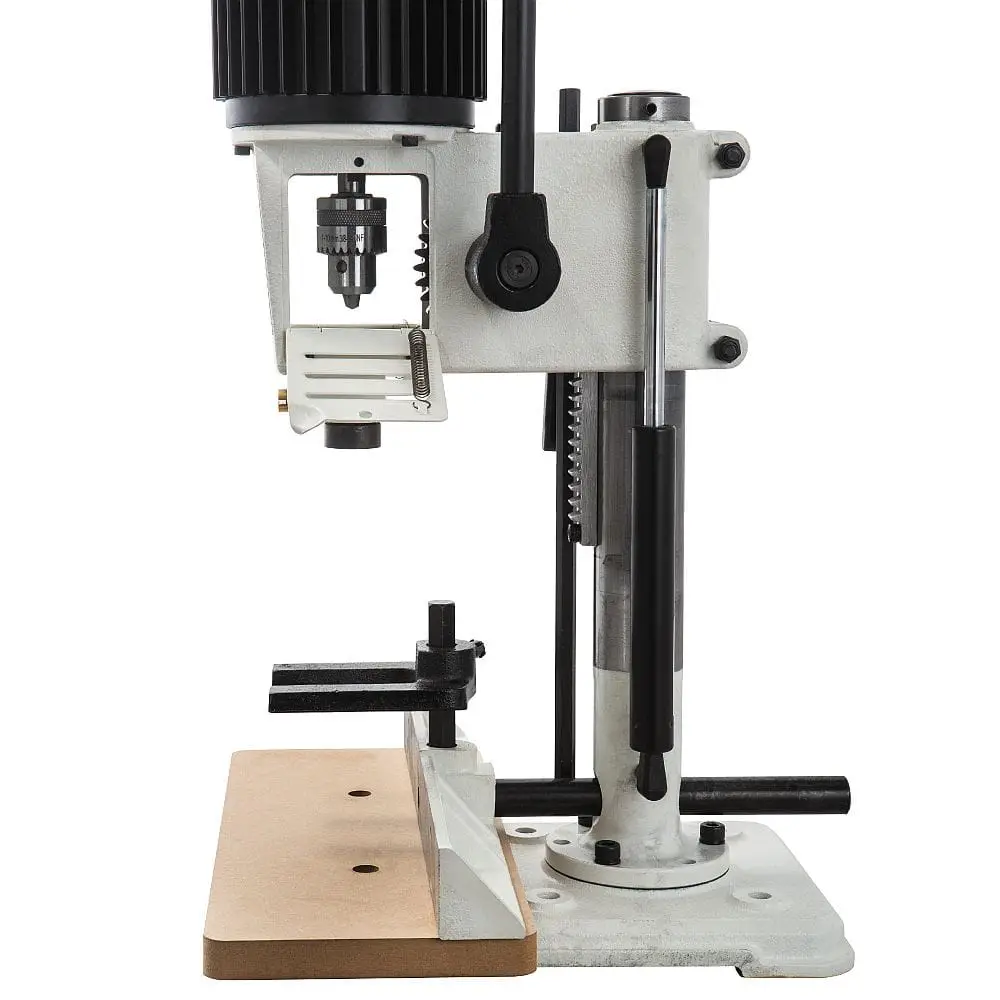

Pionowy docisk materiału

Regulowany docisk utrzymuje obrabiany element przy stole.

Jego zadaniem jest ograniczenie:

• unoszenia materiału podczas wyciągania dłuta,

• obracania elementu,

• odsuwania od przykładnicy,

• zmiany położenia pomiędzy kolejnymi zagłębieniami.

Przestrzeń robocza pod standardowym dociskiem wynosi około:

100 mm

Docisk należy ustawić tak, aby materiał pozostawał stabilny, ale nadal mógł być kontrolowanie przesuwany wzdłuż przykładnicy podczas wykonywania kolejnych części gniazda.

Elementu nie należy przytrzymywać wyłącznie dłonią.

Maksymalna odległość stołu od tulei dłuta

Maksymalna pionowa odległość pomiędzy stołem a tuleją mocującą dłuto wynosi:

208 mm

Nie oznacza to, że można obrabiać standardowo element o wysokości 208 mm. Część przestrzeni zajmują:

• zamontowane dłuto,

• wystające wiertło,

• pionowy docisk,

• wymagany zakres ruchu,

• sposób podparcia elementu.

Nominalna wysokość elementu pod standardowym dociskiem wynosi około 100 mm.

Opcjonalne podwyższenie kolumny 50 mm

Do maszyny dostępny jest opcjonalny element podwyższający kolumnę o:

50 mm

Akcesorium zwiększa przestrzeń pod głowicą i ułatwia pracę z wyższymi elementami.

Rzeczywista maksymalna wysokość materiału po zamontowaniu podwyższenia zależy od:

• długości dłuta,

• ustawienia docisku,

• sposobu mocowania,

• zastosowanego stołu pomocniczego,

• wymaganej głębokości gniazda.

Podwyższenie nie znajduje się w standardowym wyposażeniu.

Możliwość obrócenia głowicy o 180°

Głowicę wraz z kolumną można zamontować po przeciwnej stronie podstawy.

Operacja wymaga:

1. odłączenia maszyny od zasilania,

2. odkręcenia trzech śrub imbusowych w podstawie,

3. obrócenia zespołu głowicy i kolumny o 180°,

4. ponownego dokładnego dokręcenia połączeń.

Takie ustawienie umożliwia wykonywanie gniazd poza standardowym obszarem stołu, na przykład w wyższych lub większych elementach.

Nie jest to szybki mechanizm obrotowy przeznaczony do częstego przestawiania podczas pracy.

Duży element musi zostać oparty na stabilnym stole lub stojakach i dokładnie unieruchomiony. Nie może wisieć wyłącznie na dłucie ani być podtrzymywany ręką.

Wymienna płyta robocza MDF

Powierzchnia robocza ma wymiary:

345 × 150 mm

Na podstawie zamontowana jest wymienna płyta MDF.

Płyta:

• podpiera obrabiany materiał,

• chroni główną konstrukcję maszyny,

• ogranicza wyrywanie włókien przy otworach przelotowych,

• może zostać łatwo zastąpiona po zużyciu,

• pozwala zamocować własne elementy pomocnicze.

Przy wykonywaniu otworów przelotowych pod materiałem należy zastosować dodatkową płytę odpadową. Ograniczy ona wyszczerbienie dolnej strony elementu.

Kompaktowe wymiary

Wymiary maszyny wynoszą około:

370 × 350 × 750 mm

Niewielka podstawa pozwala ustawić dłutarkę na stabilnym blacie warsztatowym.

Kompaktowa konstrukcja sprawdzi się szczególnie:

• w mniejszych pracowniach,

• w warsztatach przydomowych,

• jako uzupełnienie większych maszyn,

• przy wykonywaniu krótkich serii,

• podczas prac montażowych.

Maszynę należy przykręcić do stabilnej i wypoziomowanej powierzchni. W podstawie znajdują się cztery otwory montażowe.

Masa netto około 20 kg

Oficjalna aktualna dokumentacja podaje masę netto:

20 kg

Masa zapewnia kompromis pomiędzy stabilnością i możliwością okresowego przestawienia urządzenia.

Do pracy dłutarka musi być jednak przykręcona do stołu. Siła wywierana na długą dźwignię może spowodować przesunięcie lub przechylenie niezabezpieczonej maszyny.

Wartość około 23 kg spotykana w ofertach może dotyczyć starszej wersji specyfikacji albo masy z opakowaniem i wyposażeniem.

Zasilanie jednofazowe 230 V

Maszyna wymaga zasilania:

230 V / 50 Hz / 1 faza z przewodem ochronnym

Instrukcja podaje:

• moc wyjściową: 370 W,

• prąd znamionowy: 3 A,

• zalecane zabezpieczenie: 10 A,

• przewód przedłużający: H07RN-F 3 × 1,5 mm².

Maszynę należy podłączyć do prawidłowo uziemionego i sprawnego gniazda.

Ewentualny przedłużacz powinien być:

• przeznaczony do warunków warsztatowych,

• możliwie krótki,

• całkowicie rozwinięty,

• pozbawiony uszkodzeń,

• wyposażony w przewód ochronny.

Brak zintegrowanego króćca odciągowego

JET JBM-5 nie ma typowego króćca przeznaczonego do bezpośredniego podłączenia przewodu odciągowego.

Wióry są w dużej części usuwane przez boczny otwór dłuta, a następnie pozostają w okolicy obrabianego elementu i stołu.

Podczas pracy warto:

• regularnie usuwać wióry po zatrzymaniu maszyny,

• stosować odciąg ustawiony w pobliżu stanowiska,

• korzystać z oczyszczacza powietrza,

• używać ochrony dróg oddechowych,

• utrzymywać mechanizm prowadzący w czystości.

Wiórów nie wolno usuwać dłonią ani sprężonym powietrzem przy pracującym wrzecionie.

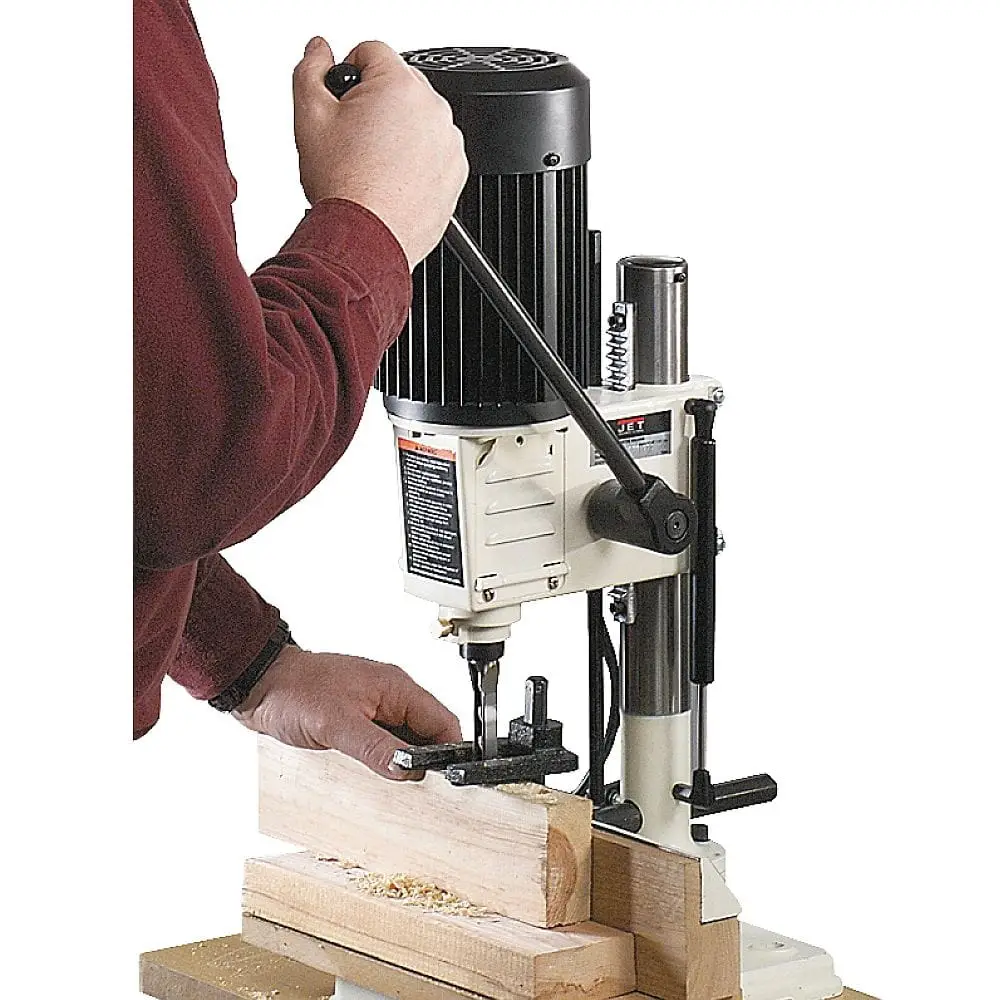

Jak wykonywać długie gniazdo?

Przed rozpoczęciem pracy należy wyznaczyć początek, koniec i szerokość gniazda.

Kolejne zagłębienia trzeba wykonywać w kierunku umożliwiającym odprowadzanie wiórów przez boczny otwór dłuta.

Przy dłuższym gnieździe warto:

1. ustawić przykładnicę,

2. ustawić ogranicznik głębokości,

3. zamocować i docisnąć element,

4. wykonać pierwsze zagłębienie,

5. przesunąć materiał o część szerokości dłuta,

6. wykonać następne zagłębienie,

7. usuwać materiał stopniowo aż do uzyskania wymaganej długości.

Nie należy pozostawiać bardzo cienkiej ścianki drewna pomiędzy kolejnymi otworami, ponieważ może się odłamać i zakleszczyć dłuto.

Głębokie gniazda należy wykonywać etapami

Przy głębokości większej niż około 25 mm należy okresowo podnosić zespół.

Etapowa praca:

• umożliwia usunięcie wiórów,

• ogranicza nagrzewanie wiertła,

• zmniejsza ryzyko zapchania dłuta,

• ogranicza obciążenie silnika,

• poprawia kontrolę nad głębokością.

Dłuta nie należy wyrywać gwałtownie z materiału. Ruch powrotny powinien być spokojny, szczególnie gdy wióry mocno wypełniają wnętrze tulei.

Ostrzenie dłuta i wiertła

Ostre narzędzie wymaga mniejszego nacisku, ogranicza przypalanie i zapewnia czystsze krawędzie.

Wiertło należy ostrzyć z zachowaniem fabrycznej geometrii:

• wewnętrznej krawędzi ostrza bocznego,

• boków punktu centrującego,

• krawędzi tnącej skierowanej w stronę rowka.

Nie należy szlifować zewnętrznej średnicy ostrzy, ponieważ zmieniłoby to wymiar wiertła.

Dłuto kwadratowe ostrzy się wyłącznie od strony wewnętrznej. Szlifowanie jego zewnętrznych powierzchni może zmniejszyć wymiar gniazda i pogorszyć prowadzenie.

Wyposażenie standardowe

W zestawie znajdują się:

• dłutarka stołowa JET JBM-5,

• uchwyt wiertarski 10 mm,

• klucz do uchwytu,

• przedłużenie wrzeciona,

• tuleja do dłut 15,87 mm,

• tuleja do dłut 19,05 mm,

• tuleja do dłut 20,64 mm,

• regulowana przykładnica,

• pionowy docisk materiału,

• wymienna płyta robocza MDF,

• długa przestawna dźwignia,

• siłownik gazowy,

• elementy montażowe.

Dłuta kwadratowe, wiertła robocze, podwyższenie kolumny i dodatkowe przyrządy mocujące należy dobrać osobno.

Najważniejsze zalety JET JBM-5

• kompaktowa dłutarka stołowa do drewna,

• maksymalny wymiar dłuta 12,7 × 12,7 mm,

• skok głowicy 120 mm,

• uchwyt wiertarski 10 mm,

• moc wyjściowa 370 W w trybie S1,

• prędkość 1450 obr./min,

• trzy tuleje mocujące dłuta w zestawie,

• przedłużenie wrzeciona do krótszych wierteł,

• regulowany ogranicznik głębokości,

• przykładnica 320 × 40 mm,

• maksymalne odsunięcie od przykładnicy 90 mm,

• pionowy docisk materiału,

• siłownik gazowy wspomagający głowicę,

• długa dźwignia o regulowanym położeniu,

• wymienna płyta robocza MDF,

• możliwość odwrócenia głowicy o 180°,

• możliwość zastosowania podwyższenia kolumny 50 mm,

• zasilanie jednofazowe 230 V,

• kompaktowe wymiary,

• masa netto około 20 kg.

Dane techniczne

• Producent: JET

• Model: JBM-5

• Kod producenta: 708580M

• Kod dystrybutora: 121-JBM-5

• EAN: 7612375528084

• Rodzaj maszyny: dłutarka stołowa do drewna

• Typ narzędzia: dłuto kwadratowe z wiertłem ślimakowym

• Zasilanie: 230 V / 50 Hz / 1 faza

• Moc wyjściowa: 370 W / 0,5 HP

• Tryb pracy: S1

• Prąd znamionowy: 3 A

• Zalecane zabezpieczenie: 10 A

• Zalecany przewód: H07RN-F 3 × 1,5 mm²

• Prędkość wrzeciona: 1450 obr./min

• Zakres uchwytu wiertarskiego: do 10 mm

• Maksymalny wymiar dłuta: 12,7 × 12,7 mm

• Obsługiwane trzpienie dłut: 15,87 / 19,05 / 20,64 mm

• Skok głowicy: 120 mm

• Maksymalna wysokość pod dociskiem: 100 mm

• Maksymalna odległość stołu od tulei dłuta: 208 mm

• Maksymalna odległość środka dłuta od przykładnicy: 90 mm

• Wymiary przykładnicy: 320 × 40 mm

• Wymiary powierzchni roboczej: 345 × 150 mm

• Powierzchnia robocza: wymienna płyta MDF

• Regulowany ogranicznik głębokości: tak

• Pionowy docisk materiału: tak

• Siłownik gazowy: tak

• Obrót głowicy z kolumną: 180° po odkręceniu mocowania

• Opcjonalne podwyższenie kolumny: 50 mm

• Wymiary maszyny: 370 × 350 × 750 mm

• Masa netto: około 20 kg

• Poziom ciśnienia akustycznego bez obciążenia: 67,4 dB(A)

• Poziom ciśnienia akustycznego podczas pracy: 75,5 dB(A)

Bezpieczne użytkowanie

Przed uruchomieniem należy:

• przykręcić maszynę do stabilnego blatu,

• sprawdzić prawidłowy montaż dłuta i wiertła,

• ustawić odstęp 1,5–4 mm,

• skierować boczny otwór dłuta w odpowiednią stronę,

• zamknąć osłony uchwytu,

• wyjąć klucz z uchwytu,

• ustawić przykładnicę,

• ustawić ogranicznik głębokości,

• dopasować pionowy docisk,

• sprawdzić stabilność materiału.

Podczas pracy należy:

• opuszczać dźwignię równomiernym ruchem,

• dopasować posuw do twardości drewna,

• wykonywać głębokie gniazda etapami,

• podpierać długie elementy stojakami,

• zachować dłonie z dala od narzędzia,

• używać ochrony wzroku, słuchu i dróg oddechowych,

• usuwać wióry dopiero po zatrzymaniu maszyny.

Nie należy:

• pracować tępym lub uszkodzonym dłutem,

• obrabiać materiału bez docisku,

• wkładać dłoni pod głowicę,

• regulować maszyny przy podłączonym zasilaniu,

• pozostawiać klucza w uchwycie,

• uruchamiać maszyny przy otwartych osłonach,

• obrabiać metalu, kamienia ani innych niedopuszczonych materiałów.

Konserwacja

Po zakończeniu pracy należy:

• usunąć wióry z płyty MDF,

• oczyścić przykładnicę,

• sprawdzić pionowy docisk,

• oczyścić dłuto i wiertło,

• usunąć pył z mechanizmu zębatkowego,

• sprawdzić stan osłon uchwytu.

Okresowo należy kontrolować:

• ostrość zestawu dłutującego,

• mocowanie tulei,

• stan uchwytu wiertarskiego,

• działanie siłownika gazowego,

• płynność ruchu głowicy,

• ustawienie ogranicznika głębokości,

• stan przewodu zasilającego,

• dokręcenie maszyny do stołu.

Zużytą lub uszkodzoną płytę MDF można zastąpić nowym elementem dopasowanym do podstawy.

FAQ – najczęściej zadawane pytania

Do czego służy JET JBM-5?

Do wykonywania kwadratowych i prostokątnych gniazd w drewnie, przede wszystkim pod połączenia czopowe, zamki oraz elementy konstrukcyjne.

Czy JBM-5 jest dłutarką łańcuszkową?

Nie. Maszyna wykorzystuje dłuto kwadratowe z obracającym się wiertłem ślimakowym. Nie ma łańcucha tnącego.

Czym różni się od zwykłej wiertarki?

Zwykła wiertarka wykonuje otwór okrągły. JBM-5 od razu formuje proste ściany i cztery narożniki gniazda.

Jaki jest maksymalny wymiar dłuta?

12,7 × 12,7 mm.

Czy dłuta znajdują się w zestawie?

Standardowe wyposażenie obejmuje trzy tuleje mocujące, ale właściwe zestawy dłuto–wiertło należy dobrać osobno.

Jaką moc ma silnik?

Aktualna instrukcja podaje moc wyjściową 370 W w trybie pracy S1.

Czy maszyna jest zasilana napięciem 230 V?

Tak. Jest to wersja jednofazowa 230 V.

Jakie zabezpieczenie jest zalecane?

Instrukcja podaje zabezpieczenie 10 A.

Jaka jest prędkość wrzeciona?

1450 obr./min.

Jaki uchwyt ma maszyna?

Uchwyt wiertarski o maksymalnej średnicy 10 mm.

Jaki jest skok głowicy?

120 mm.

Jak wysoki element można zamocować?

Pod standardowym dociskiem około 100 mm. Maksymalna pionowa odległość pomiędzy stołem i tuleją dłuta wynosi 208 mm, ale część tej przestrzeni zajmuje narzędzie oraz mocowanie.

Czy można zwiększyć przestrzeń roboczą?

Tak. Dostępne jest opcjonalne podwyższenie kolumny o 50 mm.

Czy głowicę można obrócić?

Tak. Głowicę wraz z kolumną można zamontować po obróceniu o 180°, co ułatwia obróbkę większych elementów poza standardowym stołem.

Czy obrót głowicy odbywa się za pomocą dźwigni?

Nie. Wymaga odkręcenia trzech śrub mocujących, obrócenia zespołu i ponownego dokładnego przykręcenia.

Jak ustawić wiertło względem dłuta?

Instrukcja przewiduje odstęp około 1,5–4 mm pomiędzy końcówką wiertła i krawędzią dłuta.

Dlaczego dłuto się zapycha?

Najczęstsze przyczyny to zbyt mały odstęp od wiertła, niewłaściwe ustawienie bocznego otworu, tępe narzędzie lub zbyt głębokie zagłębianie bez oczyszczania.

Jak wykonywać głębokie gniazda?

Etapami po około 25 mm, okresowo podnosząc dłuto, aby umożliwić odprowadzenie wiórów.

Czy można wykonywać otwory przelotowe?

Tak. Pod elementem należy umieścić płytę odpadową ograniczającą wyrywanie włókien.

Czy stół jest wykonany z MDF-u?

Na masywnej podstawie znajduje się wymienna płyta robocza MDF o wymiarach 345 × 150 mm.

Czy maszyna ma odciąg?

Nie ma standardowego króćca odciągowego. Należy regularnie oczyszczać stanowisko i można zastosować zewnętrzny odciąg ustawiony w pobliżu.

Czy JBM-5 nadaje się do pracy profesjonalnej?

Sprawdzi się przy podstawowych pracach warsztatowych, krótkich seriach i pracach montażowych. Do intensywnej produkcji, większych dłut i ciężkich elementów przeznaczone są większe modele, takie jak JET 719A lub 719AS.

Ile waży maszyna?

Aktualna oficjalna dokumentacja podaje masę netto około 20 kg.

Jaki jest numer EAN?

EAN produktu wynosi 7612375528084.
